Inhoud

Wat?

In het kort: jullie kunnen bijdragen aan een database die de koppeling legt tussen laptops en het gebruikte schermpaneel.

Deze database zal de mogelijkheid bieden om te zoeken op een laptop om te zien welk paneel er in gebruikt wordt, of andersom: zoeken op een paneel om te zien in welke laptops dat paneel gebruikt wordt. Daarnaast zal er een aparte database worden bijgehouden met de belangrijkste specificaties van panelen waar we de datasheets van de paneelfabrikant van konden vinden.

TFT Central
Sinds november 2010 heb ik veel contact met Simon Baker van TFT Central. Dat begon vooral als het op de hoogte stellen van interessant nieuws op beeldscherm gebied, maar dat groeide al vrij snel uit tot iets groters. We houden elkaar nog steeds op de hoogte van interessante nieuwtjes op beeldschermgebied, verder hebben we een collectie van zo'n 2750 paneeldatasheets en ik heb de nodige bijdrage geleverd aan het reviewprotocol van TFT Central. Daarnaast heb ik de Panel Part Database en Panel Search Database behoorlijk uitgebreid.

Misschien wel in nog grotere mate dan de goede beeldschermreviews zijn die twee databases de dingen waar TFT Central bekend om staat. Naar aanleiding van een post van Darkstone in [Ervaringen] laptops met hoge resolutie schermen heb ik aan Simon voorgesteld om ook dergelijke databases te maken voor laptops.

Sinds 23 januari 2011 zijn die databases er ook: de connectie tussen laptop en paneel en vice versa is geïntegreerd in de bestaande Panel Search Database voor de connectie tussen monitor en paneel. Daarnaast is er een aparte Laptop Panel Part Database aangemaakt.

Waarom?

De beeldschermen van laptops zijn een beetje het ondergeschoven kindje. De fabrikanten van laptops specificeren vaak alleen maar de resolutie en ook de gebruikers interesseert het vaak niet echt wat voor scherm er in zit. Dit is vaak ook terug te zien in de specificaties van de schermen. De meeste laptoppanelen zijn nou niet bepaald indrukwekkend. Het kleurbereik is vrijwel zonder uitzondering een heel stuk kleiner dan van het gemiddelde stand alone scherm en ook kijkhoeken en contrast zijn vaak stukken minder op laptopschermen.

Toch zijn er wel degelijk gebruikers die het wel uitmaakt wat voor scherm er in een laptop zit, zoals wel te zien is in het topic [Ervaringen] laptops met hoge resolutie schermen. Juist doordat de beeldschermen in laptops zo onderbelicht zijn is het voor die mensen erg lastig om informatie te vinden zoals welk paneel er in een bepaalde laptop zit. Dit maakt het erg lastig om een nieuwe laptop uit te zoeken als je waarde hecht aan een goed beeld. Juist voor die mensen zijn deze databases er nu.

Om ervoor te zorgen dat de gebruikers van GoT er ook direct wat aan hebben en niet pas wanneer de databases op TFT Central worden geupdate, wordt er ook een tabel met de belangrijkste resultaten in de startpost bijgehouden.

Hoe?

Bijdragen aan deze database is heel simpel en kost je alles bij elkaar ongeveer 5 minuten (doorlezen van dit topic niet inbegrepen ;)).

Als je een laptop hebt van augustus 2013 of nieuwer, installeer dan Monitor Asset Manager 2.9. Na installatie open je het programma en selecteer je in het veld "Display IDs" (linksboven) het juiste scherm en vervolgens kopieer je de hele log uit het veld "Asset Information" (rechts) en plakt deze tussen code-tags ([code]log[/code]) in je reactie in dit topic.

Daarnaast vermeld je natuurlijk ook het merk en volledige typenummer van je laptop en of het om een matte of glossy paneel gaat.

Belangrijk om op te letten

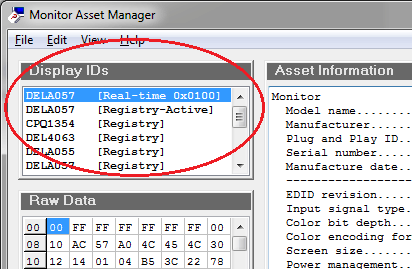

Zorg ervoor dat je wel de "Real-time..." Display ID geselecteerd hebt (en niet een "Registry" ID). Als er geen "Real-time..." Display ID beschikbaar is, volstaat een "Registry-Active" Display ID ook wel.



Logjes die niet bruikbaar zijn
In sommige gevallen zal Monitor Asset Manager een log genereren die voor ons niet bruikbaar is, doordat er niet uit af te leiden is om welk paneel het gaat. Een voorbeeld hiervan zijn de logs van Sony Vaio laptops. Het eerste deel van de log zal er dan zo uit zien:

code:
1
2
3
4
5
6
7
Monitor
  Windows description...... Digitaal LCD-scherm (1920x1080 60Hz)
  Manufacturer............. Microsoft
  Plug and Play ID......... MS_0025
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 4
  Filter driver............ monitor


of

code:
1
2
3
4
5
6
Monitor
  Model name............... Nvidia Default Flat Panel
  Manufacturer............. NVD
  Plug and Play ID......... NVD0300
  Serial number............ n/a
  Manufacture date......... 2002, ISO week 45

Microsoft maakt echter helemaal geen panelen, dus dat is onzin. Zelfde geldt voor Nvidia. De oorzaak van dit probleem is volgens een medewerker van EnTech Taiwan (ontwikkelaar van Monitor Asset Manager) dat Sony bezuinigt door het EDID niet op te slaan op een EEPROM, maar in plaats daarvan in het (video-)BIOS.
MonInfo does not show incorrect information - it decodes the EDID data associated with the panel but the EDID data is embedded in the BIOS (or Windows driver) rather than in a discrete EEPROM.

What I was trying (poorly?) to explain before is that, in cases like this, the data is provided by the laptop/video BIOS vendor rather than by the panel manufacturer. This allows the machine vendor to save on the cost of a discrete EEPROM and use multiple sources for the panel without changes to the BIOS (provided, of course, that the native resolution is unchanged). It also hides the actual manufacturer of the panel from you - which is presumably what caught your attention to begin with.
Achtergrond informatie
Voor de geïnteresseerden: wat Monitor Asset Manager doet is de Extended display identification data (EDID) uitlezen vanaf een EEPROM of vanuit het (video-)BIOS. Het EDID bestaat vooral uit specificaties van het scherm en informatie die een videokaart (of andere bron) de capaciteiten van het beeldscherm vertelt, zodat het scherm alleen in de juiste modi draait. Verder geeft Monitor Asset Manager nog wat informatie die het via het DDC/CI-kanaal van het beeldscherm binnen krijgt (bij stand alone schermen) en er staat in onder welk besturingssysteem je draait.

Met de introductie van TFT LCD hebben schermen een vaste pixelstructuur, maar met CRT schermen kon je nog je scherm "overklokken" door het EDID te overschrijven, zodat je hogere resoluties kon draaien dan het scherm volgens de specificaties ondersteunde. Wat wel nog steeds kan is het EDID overschrijven om op hogere verversingsfrequenties te kunnen draaien.

Tabel

De tabel wordt oplopend gesorteerd op de volgende kolommen: afmetingen paneel -> resolutie -> paneel fabrikant+type. Verder laat ik "Paneel fabrikant+type" naar de datasheet verwijzen als ik die kan vinden, kleurbereik reken ik uit op basis van de kleurcoördinaten uit de datasheet van de paneelfabrikant. Indien ik de datasheet van een paneel niet kan vinden reken ik het uit op basis van de kleurcoördinaten die Monitor Asset Manager geeft. Houd er rekening mee dat de kleurcoördinaten die Monitor Asset Manager uit de EDID haalt niet altijd correct zijn.

Ik kwam nog een vergelijkbare lijst (alleen dan veel groter, ruim 2300 laptops) tegen. Jammer genoeg staan daar vooral oudere laptops in en daarnaast ook vrijwel geen laptops met interessante schermen.

Laptop merk+typePaneel fabrikant+typePlug &
Play ID
AfmetingenResolutieNTSC
color
gamut
TechNotes
Samsung N150Chi Mei N101L6-L01CMO100710.1" (222.7 x 125.3 mm)1024x60044.16%TNmatte
Asus 1005HABHannStar HSD100IFW1HSD03E910.1" (222.7 x 125.3 mm)1024x60046.38%TNmatte
Samsung N135 JA02HannStar HSD101PFW2HSD03E910.1" (222.7 x 125.3 mm)1024x60049.55%TNglossy
HP Mini 210-1070ED WL193EAInnolux BT101IW03 V.0INL001110.1" (222.7 x 125.3 mm)1024x60048.43%TNglossy
Samsung N130Samsung LTN101NT01SEC305210.1" (222.7 x 125.3 mm)1024x60050.54%TNmatte
MSI U270 fusionHannStar HSD121PHW1-AHSD04B612.1" (268.0 x 150.7 mm)1366x76848.48%TNglossy
HP Pavillion dv2-1020edLG Display LP121WX3-TLA2LGD01AB12.1" (261.1 x 163.2 mm)1280x80045.43%TNglossy
HP Pavilion tx2100ed KM128EASamsung LTN121AT02-001SEC484112.1" (261.1 x 163.2 mm)1280x80043.99%TNmatte
Toshiba Portege R500Toshiba ???TOS508A12.1" (261.1 x 163.2 mm)1280x80069.72%TN
Sony Vaio VPCZ11C5E
Sony Vaio VPCZ12X5E
Sony Vaio VPCZ12Z9E/X
Sony LCD ????13.1"1920x1080100+%TNmatte
Asus U30Jc-QX043V
Asus UL30VT, UL30A
AU Optronics B133XW01 V0AUO102C13.3" (293.4 x 165.0 mm)1366x76849.14%TNglossy
ASUS U31SD-RX092XAU Optronics B133XW03 V4AUO342C13.3" (293.4 x 165.0 mm)1366x76843.87%TNglossy
ASUS U30SDAU Optronics B133XW03 V5AUO352C13.3" (293.4 x 165.0 mm)1366x76843.87%TNglossy
Dell Vostro V131Chi Mei N133BGE-L31CMO133213.3" (293.4 x 165.0 mm)1366x76849.28%TNmatte
ASUS U36SD-RX013VCPT CLAA133WB01ACOR17D813.3" (293.4 x 165.0 mm)1366x76859.05%TNglossy
Lenovo Thinkpad Edge 13LG Display LP133WH2-TLM3LEN409013.3" (293.4 x 165.0 mm)1366x76844.89%TNmatte
Sony Vaio SB?SNY05FA13.3" (293.4 x 165.0 mm)1366x76869.72%TNmatte
Asus UX31A R4003VChi Mei N133HSE-EA1CMO134313.3" (293.4 x 165.0 mm)1920x108072.70%TNmatte
Acer 4750gAU Optronics B140XW01 V8AUO283C14.0" (309.4 x 174.0 mm)1366x76846.86%TNglossy
Acer 4810TZG-414G50MNAU Optronics B140XW02 V1AUO213C14.0" (309.4 x 174.0 mm)1366x76849.15%TNglossy
Packard Bell NX69-HR073NLLG Display LP140WH6-TJA1LGD02F914.0" (309.4 x 174.0 mm)1366x76846.65%TNmatte
Dell Latitude E5420
Dell Latitude E6420
AU Optronics B140RW03 V1AUO313E14.0" (309.4 x 174.0 mm)1600x90048.36%TNglossy
Dell Latitude E5420LG Display LP140WD1-TLA1LGD02DF14.0" (309.4 x 174.0 mm)1600x90046.18%TNmatte
HP ProBook 6465bSamsung LTN140KT01-301SEC444E14.0" (309.4 x 174.0 mm)1600x90050.54%TNmatte
Dell Alienware M14xSamsung LTN140KT05-D01SEC544B14.0" (309.4 x 174.0 mm)1600x90052.32%TNmatte
Dell Latitude E6400LG Philips LP141WP2-TLA1LPL014014.1" (303.3 x 189.5 mm)1440x90043.29%TNmatte
Lenovo T410Samsung LTN141BT09-001LEN403614.1" (303.3 x 189.5 mm)1440x90045.07%TNmatte
HP Envy 14 1020ed
HP Envy 14 1030ed
Toshiba Matsushita LT145EE15000LCD0E0914.5" (320 x 180 mm)1600x90082.25%TNglossy
Dell Vostro 1510AU Optronics B154EW02 V2AUO227415.4" (331.2 x 207.0 mm)1280x80045.39%TNmatte
HP Compaq 6720sAU Optronics B154EW02 V7AUO277415.4" (331.2 x 207.0 mm)1280x80045.39%TNglossy
HP Compaq 6710B KE121ET
Lenovo Thinkp SL500 NRJ3ZMH
AU Optronics B154EW08 V0AUO8074
LEN4050
15.4" (331.2 x 207.0 mm)1280x80045.39%TNmatte
ASUS M51TR-AP033CAU Optronics B154EW08 v1AUO817415.4" (331.2 x 207.0 mm)1280x80045.39%TNglossy
Acer Aspire 5930GChi Mei N154I3-L03?15.4" (331.2 x 207.0 mm)1280x80045.47%TNglossy
Asus N50VN-FP001CChi Mei N154I6-L03CMO156115.4" (331.2 x 207.0 mm)1280x80040.34%TNglossy
HP Elitebook 8530pLG Philips LP154WX4-TLABLPL3D0115.4" (331.2 x 207.0 mm)1280x80044.65%TNmatte
Acer Aspire 5315LG Philips LP154WX4-TLB2LPLE10015.4" (331.2 x 207.0 mm)1280x80046.56%TNglossy
Packard Bell Easynote MH45LG Philips LP154WX4-TLB4LPL3B0115.4" (331.2 x 207.0 mm)1280x80046.56%TNglossy
Packard Bell MH35-V-075
Asus X50RL
LG Philips LP154WX4-TLC3LPLE30015.4" (331.2 x 207.0 mm)1280x80046.52%TNglossy
Lenovo R61i 8932GMG
Lenovo T500
Samsung LTN154X3-L02LEN405015.4" (331.2 x 207.0 mm)1280x80046.99%TN
Dell XPS M1530AU Optronics ???AUO207715.4" (331.2 x 207.0 mm)1440x90045.39%TNmatte
Dell Vostro 1520AU Optronics B154PW02 V1AUO217715.4" (331.2 x 207.0 mm)1440x90045.39%TNmatte
ASUS F3SV-AS147CChi Mei N154C3-L02CMO154115.4" (331.2 x 207.0 mm)1440x90045.32%TNglossy
Apple MBP Z0GH (mid 2009)LG Display LP154WP4-TLA1APP9CA315.4" (331.2 x 207.0 mm)1440x90071.27%TNglossy
Dell Latitude E5500Samsung LTN154BT05-D01SEC544215.4" (331.2 x 207.0 mm)1440x90044.00%TNmatte
Dell Studio 1537Samsung LTN154BT06-D01SEC544215.4" (331.2 x 207.0 mm)1440x900?TNmatte
HP Compaq 6710bAU Optronics B154SW01 V9AUO197B15.4" (331.2 x 207.0 mm)1680x105045.07%TNglossy
Zepto 6625WD
Compal JHL90
Chi Mei N154Z1-L02CMO152315.4" (331.2 x 207.0 mm)1680x105044.80%TNglossy
HP 6730B VC381ETLG Display LP154WE2-TLA8LGD01AF15.4" (331.2 x 207.0 mm)1680x105044.26%TN
HP 6730BLG Philips LP154WE2-TLA7LPL370115.4" (331.2 x 207.0 mm)1680x105044.26%TN
XXODD XNi860tuLG Philips LP154W02-TL09LPL147915.4" (331.2 x 207.0 mm)1680x105044.26%TNmatte
HP Compaq 8510wLG Philips LP154WE2-TLA4LPL190115.4" (331.2 x 207.0 mm)1680x105044.26%TNmatte
HP EliteBook 8530wSamsung LTN154MT02-001SEC384615.4" (331.2 x 207.0 mm)1680x105046.27%TNmatte
MSI GX640-263NLSamsung LTN154MT02-H01SEC394615.4" (331.2 x 207.0 mm)1680x105046.27%TNglossy
MacBook Pro 2011Samsung LTN154MT07?15.4" (331.2 x 207.0 mm)1680x105072.05%TNmatte
Dell Latitude E6500LG Display LP154WU2-TLA2LGD018F15.4" (331.2 x 207.0 mm)1920x120044.93%TN
Dell Studio 1555AU Optronics B156XW02 V0AUO20EC15.6" (344.2 x 193.5 mm)1366x76860.51%TNglossy
Asus G51JX-SX251V
Dell XPS 15 (l501x)
Packard Bell Easynote TM85
AU Optronics B156XW02 V2AUO22EC15.6" (344.2 x 193.5 mm)1366x76860.51%TNglossy
HP ProBook 4520s
Lenovo Thinkpad Edge 15
Lenovo Thinkpad SL510
Medion P6631
AU Optronics B156XW02 V3AUO23EC
LEN40B0
15.6" (344.2 x 193.5 mm)1366x76860.51%TNmatte
Asus K53EAU Optronics B156XW02 V6?15.6" (344.2 x 193.5 mm)1366x76843.00%TNglossy
Acer TravelMate 8572AU Optronics B156XW03 v2AUO22EC15.6" (344.2 x 193.5 mm)1366x76859,83%TNglossy
Dell Studio 1558Innolux BT156GW01INL000A15.6" (344.2 x 193.5 mm)1366x76864.11%TNglossy
HP ProBook 6550b WD709ET
HP ProBook 4520s
Samsung LTN156AT05-301SEC355115.6" (344.2 x 193.5 mm)1366x76860.04%TNmatte
HP ProBook 4530sSamsung LTN156AT05-307SEC435115.6" (344.2 x 193.5 mm)1366x76860.04%TNmatte
HP ProBook 6550b WD709ETChi Mei N156B6-L0ACMO15A115.6" (344.2 x 193.5 mm)1366x76847.66%TN
Asus K52F-ex699v
Acer Aspire 5750G
LG Display LP156WH2-TLEALGD025015.6" (344.2 x 193.5 mm)1366x76860.14%TNglossy
HP 8540p NU486AVLG Display LP156WH2-TLR2LGD027D15.6" (344.2 x 193.5 mm)1366x76857.22%TNmatte
Asus K53E
Asus K53SV
Asus X53SC-SX620V
LG Display LP156WH4-TLA1LGD02DC15.6" (344.2 x 193.5 mm)1366x76859.91%TNglossy
Lenovo L520LG Display LP156WH4-TLB1LGD02E315.6" (344.2 x 193.5 mm)1366x76859.91%TNmatte
Samsung R610AS05Samsung LTN160AT01-C01SEC304C15.6" (344.2 x 193.5 mm)1366x76843.99%TNglossy
HP EliteBook 8540p WT038ES
HP ProBook 6560b
HP EliteBook 8540w
AU Optronics B156RW01 V1AUO01EE15.6" (344.2 x 193.5 mm)1600x90060.51%TNmatte
Lenovo T520LG Display LP156WD1-TLB2LEN40B115.6" (344.2 x 193.5 mm)1600x90064.49%TNmatte
HP EliteBook 8540p
HP EliteBook 8560w
HP ProBook 6550b
LG Display LP156WD1-TLD3LGD025815.6" (344.2 x 193.5 mm)1600x90064.49%TNmatte
Acer V5-573G-54208G50aiiAU Optronics B156HAN01.2AUO12ED15.6" (344.2 x 193.5 mm)1920x108084.5%IPS1matte
Dell Studio 1555, 1558
Compal NBLB2
Sager NP8150
AU Optronics B156HW01 V0AUO10ED15.6" (344.2 x 193.5 mm)1920x108060.51%TNglossy
Dell Studio XPS 16 (Wled)
Sager NP8130
XMG P500 PRO
AU Optronics B156HW01 V1AUO11ED15.6" (344.2 x 193.5 mm)1920x108060.51%TNmatte
HP Elitebook 8540W
HP Pavilion DV6t
AU Optronics B156HW01 V3AUO13ED15.6" (344.2 x 193.5 mm)1920x108060.51%TNmatte
Lenovo Thinkpad W510
Lenovo Thinkpad W520
Lenovo Thinkpad T520
Xnotebooks Destiny SA15
AU Optronics B156HW01 V4LEN40B215.6" (344.2 x 193.5 mm)1920x108094.42%TNmatte
Asus G51, G53, N53JF
Asus N53SV, N53JQ
Deviltech DTX9700 (W860CU)
MSI GT663R
AU Optronics B156HW01 V5AUO15ED15.6" (344.2 x 193.5 mm)1920x108060.51%TNglossy
Dell XPS 15 (l501x) "B+RG"AU Optronics B156HW01 V7AUO17ED15.6" (344.2 x 193.5 mm)1920x108095.05%TNglossy
Dell Inspiron 15R SEAU Optronics B156HW02 V1?15.6" (344.2 x 193.5 mm)1920x108059%TNmatte
BTO 15P35 'true B/W' schermAU Optronics B156HW02 V5AUO25ED15.6" (344.2 x 193.5 mm)1920x108059%TNglossy
Dell Latitude E6540Chi Mei N156HGE-LG1CMN15BA15.6" (344.2 x 193.5 mm)1920x108058.02%TNmatte
Clevo W150HRM
Dell Studio 1558
LG Display LP156WF1-TLA1LGD0215
LGD020B
15.6" (344.2 x 193.5 mm)1920x108064.38%TNglossy
Dell Studio 1558LG Display LP156WF1-TLB1?15.6" (344.2 x 193.5 mm)1920x108064.38%TNglossy
MSI GE620DX-296NLLG Display LP156WF1-TLC1?15.6" (344.2 x 193.5 mm)1920x108064.38%TNglossy
BTO 15CL35LG Display LP156WF1-TLE1?15.6" (344.2 x 193.5 mm)1920x108064.38%TNglossy
HP Elitebook 8560w (LG661ET)LG Display LP156WF1-TLF3LGD025915.6" (344.2 x 193.5 mm)1920x108064.38%TNmatte
Dell Precision M4500LG Display LP156WF1-TPB1?15.6" (344.2 x 193.5 mm)1920x108064.38%TNmatte
HP EliteBook 8540w WD743EALG Display LP156WF3-SLB1LGD022015.6" (344.2 x 193.5 mm)1920x1080109.5%IPS8bit+FRC, RGB
LED, matte
HP EliteBook 8560wLG Display LP156WF3-SLB1
LP156WF3-SLB3
LGD0220
15.6" (344.2 x 193.5 mm)1920x1080109.5%IPS10bit, RGB
LED, matte
Sony VAIO S1511LG Display LP156WF4-SLB1?
15.6" (344.2 x 193.5 mm)1920x108057.36%IPSmatte
Vizio CT15-A2LG Display LP156WF4-SLB5?
15.6" (344.2 x 193.5 mm)1920x108060.70%IPSmatte
Toshiba Satellite S50-B-15NLG Display LP156WF6-SPA1LGD047015.6" (344.2 x 193.5 mm)1920x108072%IPSglossy
Asus X5QSF-S1095V (N55)
Asus X5QSF-S1123V-BE
Asus N53VZ-S4035V-NL
Asus N56VZ
Samsung LTN156HT01-201SEC314C15.6" (344.2 x 193.5 mm)1920x108057.37%TNmatte
Sony VAIO E VPC-EB1C5ESony LCD ????15.6" (344.2 x 193.5 mm)1920x108070.44%TNglossy
Acer 6935G-944G32BNSamsung LTN160HT01-A02SEC304C15.6" (344.2 x 193.5 mm)1920x108059.52%TNglossy
Dell Studio XPS 16Samsung LTN160HT02-001SEC544816" (353.3 x 198.7 mm)1920x1080118.2%TN1,RGB LED,
matte
Samsung R710-AS05NLChi Mei N170C2-L02CMO170317.1" (367.2 x 229.5 mm)1440x90046.24%TNglossy
HP Pavilion DV9755edLG Philips LP171WP4-TLB5?17.1" (367.2 x 229.5 mm)1440x90044.69%TNglossy
HP Compaq 8730wLG Philips LP171WP4-TLP2LPLA10517.1" (367.2 x 229.5 mm)1440x90046.69%TNmatte
Apple MBP A1229 T7700 8600MLG Philips LP171WE2-TLA3?17.1" (367.2 x 229.5 mm)1680x1050?TNglossy
HP Compaq 8710wLG Philips LP171W ???LPLF70017.1" (367.2 x 229.5 mm)1920x120043.94%TNmatte
HP EliteBook 8740wLG Display ????17.1" (367.2 x 229.5 mm)1920x1200109.5%IPS8bit+FRC, RGB
LED, matte
Dell Precicion M6500Samsung LTN170CT08-D01SEC544317.1" (367.2 x 229.5 mm)1920x120098.86%TNRGB LED,
matte
Acer Aspire 7750GAU Optronics B173RW01 V3?17.3" (381.9 x 214.8 mm)1600x90060,27%TNglossy
Acer Aspire 7736G C2D T6600
Dell XPS 17 (l701x)
LG Display LP173WD1-TLA1LGD022617.3" (381.9 x 214.8 mm)1600x90059.99%TNglossy
HP Pavilion DV7LG Display LP173WD1-TLC2LGD01CA17.3" (381.9 x 214.8 mm)1600x90059.99%TNglossy
Dell studio 1745AU Optronics B173RW01 V0AUO109E17.3" (381.9 x 214.8 mm)1600x90060.27%TNglossy
Toshiba Satellite Pro L670-170LG Display LP173WD1-TLD3?17.3" (381.9 x 214.8 mm)1600x900?TNmatte
HP Probook 4720sSamsung LTN173KT01-101SEC325417.3" (381.9 x 214.8 mm)1600x90060.01%TN
Dell Inpiron N7010Samsung LTN173KT01SEC544B17.3" (381.9 x 214.8 mm)1600x90060.01%TN
Dell studio 17 "B+RG" (?)AU Optronics B173HW01 V.4AU149D17.3" (381.9 x 214.8 mm)1920x108090.32%TNglossy
Dell XPS 17 (l702x, non-3D)
Dell Inspiron 17R SE (7720)
Asus G74-SX-A1
Chi Mei N173HGE-L11/L21CMO1720
CMO1726
17.3" (381.9 x 214.8 mm)1920x108072.38%TNmatte
Asus G73JW, SWHannstar HSD173PUW1-A?17.3" (381.9 x 214.8 mm)1920x108059.02%TNglossy
Dell XPS 17 (l702x, 3D)
HP Envy 17 (3D)
LG Display LP173WF2-TPA1LGD02C517.3" (381.9 x 214.8 mm)1920x108070.04%TNglossy, 120Hz
mySN XMG U700 ULTRA
Alienware M17x R3 (non-3D)
Clevo P170HM
LG Display LP173WF1-TLC1LGD028517.3" (381.9 x 214.8 mm)1920x108075.97%TNglossy
HP EliteBook 8760wLG Display LP173WF3-SLB2
LG Display LP173WF3-SLB3
LGD02FC
?
17.3" (381.9 x 214.8 mm)1920x1080109.5%IPS10bit, RGB
LED, matte
Dell Alienware M17x 3DSamsung LTN173HT02-T01SEC504417.3" (381.9 x 214.8 mm)1920x108046.08%TNglossy

1 cijfers van anandtech afgehaald, kleurbereik in % Adobe RGB (relatieve grootte).
2 nog niet in lijst TFT Central verwerkt (kunnen jullie negeren, is voor mij zelf).

[Voor 255% gewijzigd door Kid Jansen op 25-02-2015 10:14]


  • BounceCloud
  • Registratie: juni 2007
  • Laatst online: 09:23


Asus N50VN-FP001C
Deze heb ik van Priyantha Bleeker gepikt:



Dat is van het DreamColor 2 scherm in z'n op maat gemaakte HP EliteBook 8540w WD743EA.


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
ik heb ook even mijn kennis gedeeld in de TS, ik voeg er vanavond nog een paar toe, de cijfers over de color gamut komen of van anandtech, of uit het paneel zelf. ik heb er even een (?) achter gegooid omdat je dat vast wil narekenen :+

ik weet onder andere nog het paneel in de xps 17, G73 (2 varianten, beiden 95% color gamut) en nog een paar anderen.

edit: titel meteen even ont CAPSLOCK't

[Voor 5% gewijzigd door Darkstone op 12-01-2011 16:12]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • RaZ
  • Registratie: november 2000
  • Niet online
Hierbij mijn netbook: pricewatch: Samsung N135 JA02
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Monitor
  Model name............... HSD101PFW2
  Manufacturer............. HannStar
  Plug and Play ID......... HSD03E9
  Serial number............ 20397
  Manufacture date......... 2010, ISO week 26
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 220 x 130 mm (10,1 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,592 - Ry 0,355
  Green chromaticity....... Gx 0,327 - Gy 0,555
  Blue chromaticity........ Bx 0,154 - By 0,094
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1024x600p at 60Hz (16:9)
    Modeline............... "1024x600" 54,200 1024 1117 1152 1328 600 641 646 680 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0021
  Operating system......... 5.1.2600.2.Service Pack 3

Raw data
  00,FF,FF,FF,FF,FF,FF,00,22,64,E9,03,AD,4F,00,00,1A,14,01,03,80,16,0D,78,0A,8C,85,97,5B,53,8E,27,
  18,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2C,15,00,30,41,58,50,20,5D,23,
  95,08,DE,7D,00,00,00,19,00,00,00,FE,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FC,00,48,
  53,44,31,30,31,50,46,57,32,0A,20,20,00,00,00,10,00,0A,20,20,20,20,20,20,20,20,20,20,20,20,00,F1

  • hxk-clan
  • Registratie: augustus 2004
  • Niet online

hxk-clan

Life is Strange

Interessant topic, zal even van mij moninfo posten.


Sony Vaio Z11C5E - full HD panel

[Voor 9% gewijzigd door hxk-clan op 12-01-2011 16:23. Reden: type nummer -_-]

PC Master Race | iPhone XS

Er valt me net iets aparts op aan het paneel in je netbook: de pixels zijn niet vierkant! De pixelpitch is 0.2175 mm x 0.2088 mm, ze zijn dus iets breder dan dat ze hoog zijn. Dat heb ik echt nog nooit gezien terwijl ik de datasheets van honderden panelen heb bekeken.

EDIT: begint al een mooi topic te worden dit, al zeg ik het zelf.

[Voor 6% gewijzigd door Kid Jansen op 12-01-2011 19:00]


  • peter904
  • Registratie: augustus 2010
  • Laatst online: 12-05-2013
HP Envy 14 1030ed:


Monitor
Manufacturer............. LCD
Plug and Play ID......... LCD0E09
Data string.............. TMDISPLAY LT145EE15000
Serial number............ n/a
Manufacture date......... 2010, ISO week 26
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 320 x 180 mm (14,5 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,641 - Ry 0,334
Green chromaticity....... Gx 0,287 - Gy 0,651
Blue chromaticity........ Bx 0,154 - By 0,035
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1600x900p at 60Hz (16:9)
Modeline............... "1600x900" 107,800 1600 1664 1728 1982 900 901 902 907 -hsync -vsync

Standard timings supported

Report information
Date generated........... 12-1-2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0100
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,30,64,09,0E,01,01,01,01,1A,14,01,03,80,20,12,78,0A,2B,85,A4,55,49,A6,27,
09,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,7E,61,84,07,30,40,40,
11,00,42,B5,10,00,00,18,00,00,00,0F,00,04,08,04,08,00,00,01,01,73,C2,02,05,00,00,00,00,FE,00,54,
4D,44,49,53,50,4C,41,59,0A,20,20,20,00,00,00,FE,00,4C,54,31,34,35,45,45,31,35,30,30,30,0A,00,5F

  • Microgranules
  • Registratie: juni 2009
  • Laatst online: 07-09 19:04

Microgranules

Hier staat niets zinnigs

Sony VAIO E VPC-EB1C5E (1920 X 1080 paneel):

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Monitor
  Windows description...... Digitaal LCD-scherm (1920x1080 60Hz)
  Manufacturer............. Microsoft
  Plug and Play ID......... MS_0025
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 4
  Filter driver............ monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. Non-RGB multicolor
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,640 - Ry 0,340
  Green chromaticity....... Gx 0,300 - Gy 0,600
  Blue chromaticity........ Bx 0,149 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 138,500 1920 1945 1996 2074 1080 1085 1096 1114 -hsync -vsync
  Detailed timing #1....... 1920x1080p at 50Hz
    Modeline............... "1920x1080" 138,500 1920 1995 2145 2372 1080 1094 1107 1168 -hsync -vsync

Sony VAIO E "VPC-EB1C5E" (topic)

Bij die Sony laptops gaat duidelijk iets verkeerd met de herkenning, want Microsoft als fabrikant kan natuurlijk niet. Verder heeft het scherm in jouw Sony VAIO E VPC-EB1C5E dezelfde Plug & Play ID als het scherm in de Sony Vaio Z11C5E van hxk-clan.

Hij zal het waarschijnlijk uit een standaard display driver trekken of iets dergelijks.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
huh, sinds wanneer fabriceert microsoft panelen?

dat lijkt wel een bug, dit plug & play ID komt ook voor bij de F volgens google.

edit: zie hierboven dus.

[Voor 9% gewijzigd door Darkstone op 12-01-2011 20:53]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • RaZ
  • Registratie: november 2000
  • Niet online
Als ik kijk naar een regel uit die van mijn netbook:
code:
1
Manufacture date......... 2010, ISO week 26

Week 26 is precies halvewege het jaar. Terwijl ik dat ding toch echt eind maart gekocht heb. Dus de vraag is hoe betrouwbaar dat tooltje is.

  • Scooper
  • Registratie: juni 2001
  • Laatst online: 08:43
Dell Latitude E6500
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Monitor
  Manufacturer............. LGD
  Plug and Play ID......... LGD018F
  Data string.............. HT009€154WU2
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,596 - Ry 0,351
  Green chromaticity....... Gx 0,323 - Gy 0,549
  Blue chromaticity........ Bx 0,158 - By 0,148
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1200p at 60Hz (16:10)
    Modeline............... "1920x1200" 151,700 1920 1950 1980 2014 1200 1203 1209 1256 +hsync -vsync
  Detailed timing #1....... 1920x1200p at 40Hz (16:10)
    Modeline............... "1920x1200" 151,700 1920 1950 1980 2014 1200 1203 1209 1884 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,8F,01,00,00,00,00,00,12,01,03,80,21,15,78,0A,BE,85,98,59,52,8C,28,
  26,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,42,3B,80,5E,70,B0,38,40,1E,1E,
  36,00,4B,CF,10,00,00,1A,42,3B,80,5E,70,B0,AC,42,1E,1E,36,00,4B,CF,10,00,00,19,00,00,00,FE,00,48,
  54,30,30,39,80,31,35,34,57,55,32,0A,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,B7
Ik heb dat bugje van Microsoft als fabrikant even gemeld op het forum van EnTech, hopelijk doen ze er iets mee (of krijg ik er in ieder geval een goede verklaring voor).

  • Karp
  • Registratie: augustus 2001
  • Nu online
Sony Vaio Z - VPCZ12X5E met het matte 1920*1080 scherm.

Ik weet niet welk deel je moet maar ik neem aan dit:

Monitor
Model name............... Sony LCD
Windows description...... Digital Flat Panel (1920x1080 60Hz)
Manufacturer............. Microsoft
Plug and Play ID......... MS_0025
Serial number............ n/a
Manufacture date......... 2010, ISO week 30
Filter driver............ monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital (DisplayPort)
Color bit depth.......... 8 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 290 x 160 mm (13,0 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,602 - Ry 0,336
Green chromaticity....... Gx 0,296 - Gy 0,546
Blue chromaticity........ Bx 0,148 - By 0,126
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Horizontal scan range.... 43-66kHz
Vertical scan range...... 39-61Hz
Video bandwidth.......... 170MHz
CVT standard............. Not supported
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz
Modeline............... "1920x1080" 162,840 1920 1952 1984 2481 1080 1083 1086 1095 -hsync -vsync
Detailed timing #1....... 1920x1080p at 40Hz
Modeline............... "1920x1080" 99,910 1920 1952 1984 2281 1080 1083 1086 1095 -hsync -vsync

Standard timings supported
1920 x 1080p at 60Hz - VESA STD

Report information
Date generated........... 12-1-2011
Software revision........ 2.56.0.872
Data source.............. Registry-Active
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,36,7F,25,00,01,01,01,01,1E,14,01,04,A5,1D,10,78,02,0F,15,9A,56,4B,8B,26,
20,50,54,00,00,00,D1,C0,01,01,01,01,01,01,01,01,01,01,01,01,01,01,9C,3F,80,31,72,38,0F,40,20,20,
33,00,23,A4,10,00,00,18,07,27,80,69,71,38,0F,40,20,20,33,00,23,A4,10,00,00,18,00,00,00,FC,00,53,
6F,6E,79,20,4C,43,44,0A,20,20,20,20,00,00,00,FD,00,27,3D,2B,42,11,00,0A,20,20,20,20,20,20,00,0F


Ben wel benieuwd wat je verder met die Color characteristics kan overigens.

www.erikkroes.nl


  • thommich
  • Registratie: april 2006
  • Laatst online: 07:02
Sony Vaio VGN-FZ21S

Maar ik weet niet of je veel met de informatie bent, "nvidia default flat panel" lijkt me rechtstreeks uit de driver te komen...?


code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Monitor
  Model name............... Nvidia Default Flat Panel
  Manufacturer............. NVD
  Plug and Play ID......... NVD0300
  Serial number............ n/a
  Manufacture date......... 2002, ISO week 45
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 320 x 200 mm (14,9 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 1,00
  Red chromaticity......... Rx 0,600 - Ry 0,342
  Green chromaticity....... Gx 0,295 - Gy 0,570
  Blue chromaticity........ Bx 0,147 - By 0,111
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Horizontal scan range.... 29-50kHz
  Vertical scan range...... 0-61Hz
  Video bandwidth.......... 80MHz
  CVT standard............. Not supported
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 70,950 1280 1328 1360 1440 800 803 809 822 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12/01/2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0xA700
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,3A,C4,00,03,00,00,00,00,2D,0C,01,03,80,20,14,00,EA,A8,E0,99,57,4B,92,25,
  1C,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,B7,1B,00,A0,50,20,16,30,30,20,
  36,00,42,C9,10,00,00,18,00,00,00,FC,00,4E,76,69,64,69,61,20,44,65,66,61,75,6C,00,00,00,FC,00,74,
  20,46,6C,61,74,20,50,61,6E,65,6C,00,00,00,00,FD,00,00,3D,1D,32,08,00,00,20,20,20,20,20,00,00,DF


EDIT: Er staat trouwens dat m'n scherm uit 2002 is? 8)7
Aankoopdatum laptop is januari 2008...

  • GENETX
  • Registratie: juni 2005
  • Laatst online: 14-09 21:27
Hulde voor dit topic. Mijn specs dan maar :)

Asus U30Jc-QX043V
Datasheet van het scherm: http://notebook-lcd.ru/pdf/B133XW01_V_0.pdf
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO102C
  Data string.............. AUO B133XW01 V0
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 1
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 290 x 160 mm (13,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,607 - Ry 0,351
  Green chromaticity....... Gx 0,330 - Gy 0,619
  Blue chromaticity........ Bx 0,149 - By 0,104
  White point (default).... Wx 0,302 - Wy 0,321
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 72,000 1366 1414 1446 1494 768 771 777 803 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,2C,10,00,00,00,00,01,12,01,03,80,1D,10,78,0A,BA,65,9B,59,54,9E,26,
  1A,4D,52,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,20,1C,56,80,50,00,23,30,30,20,
  36,00,25,A4,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,33,33,58,57,30,31,20,56,30,20,0A,00,BC

Opvallend dat mijn Green-y waarde boven het opgegeven maximum ligt.

  • Cleyman
  • Registratie: augustus 2008
  • Laatst online: 28-04 22:52
Dit is van mijn HP envy 14 1020ed

------------------------------------------------------------------------------------------------------------

Monitor
Manufacturer............. LCD
Plug and Play ID......... LCD0E09
Data string.............. TMDISPLAY LT145EE15000
Serial number............ n/a
Manufacture date......... 2010, ISO week 25
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 320 x 180 mm (14,5 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,641 - Ry 0,334
Green chromaticity....... Gx 0,287 - Gy 0,651
Blue chromaticity........ Bx 0,154 - By 0,035
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1600x900p at 60Hz (16:9)
Modeline............... "1600x900" 107,800 1600 1664 1728 1982 900 901 902 907 -hsync -vsync

Standard timings supported

Report information
Date generated........... 12-1-2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x2100
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,30,64,09,0E,01,01,01,01,19,14,01,03,80,20,12,78,0A,2B,85,A4,55,49,A6,27,
09,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,7E,61,84,07,30,40,40,
11,00,42,B5,10,00,00,18,00,00,00,0F,00,04,08,04,08,00,00,01,01,73,C2,02,05,00,00,00,00,FE,00,54,
4D,44,49,53,50,4C,41,59,0A,20,20,20,00,00,00,FE,00,4C,54,31,34,35,45,45,31,35,30,30,30,0A,00,60

  • tc982
  • Registratie: oktober 2003
  • Laatst online: 29-08 22:10
Laptop HP 6730B VC381ET#UUG

Computers make very fast, very accurate mistakes.

thommich schreef op woensdag 12 januari 2011 @ 21:33:
Sony Vaio VGN-FZ21S

Maar ik weet niet of je veel met de informatie bent, "nvidia default flat panel" lijkt me rechtstreeks uit de driver te komen...?
Dat zijn naar mijn mening echt te weinig gegevens om het scherm te kunnen identificeren, enige wat nog redelijk uniek is, is de combinatie van afmetingen, resolutie en kleurcoördinaten, maar dat is zelfs nog niet genoeg. Ik voeg dit scherm dus nog even niet toe aan de tabel.

Ik heb overigens de MS_0025 Plug and Play ID maar verwijderd, want die voegt ook niks toe.

  • Rubu
  • Registratie: september 2007
  • Laatst online: 16-09 19:30
HP Compaq 8510w, ik heb hem september 2008 gekocht.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Monitor
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPL1901
  Data string.............. LGPhilipsLCD LP154WE2-TLA4
  Serial number............ n/a
  Manufacture date......... 2007, ISO week 0
  -------------------------
  EDID revision............ 1.2
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,326 - Gy 0,544
  Blue chromaticity........ Bx 0,157 - By 0,141
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 131,500 1680 1744 1840 2048 1050 1054 1060 1070 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,01,19,00,00,00,00,00,11,01,02,80,21,15,78,0A,19,45,97,58,53,8B,28,
  24,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,5E,33,90,70,61,1A,14,40,40,60,
  46,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,35,34,57,45,32,2D,54,4C,41,34,00,23

  • thommich
  • Registratie: april 2006
  • Laatst online: 07:02
kid jansen schreef op woensdag 12 januari 2011 @ 22:41:
[...]


Dat zijn naar mijn mening echt te weinig gegevens om het scherm te kunnen identificeren, enige wat nog redelijk uniek is, is de combinatie van afmetingen, resolutie en kleurcoördinaten, maar dat is zelfs nog niet genoeg. Ik voeg dit scherm dus nog even niet toe aan de tabel.

Ik heb overigens de MS_0025 Plug and Play ID maar verwijderd, want die voegt ook niks toe.
Kan ik op een andere manier aan die benodigde info komen?
Overigens is het natuurlijk een randgeval aangezien hij maar net in 2008 aangekocht is (en dus eind 2007 gefabriceerd is), misschien is dat niet zo interessant...

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Dat valt erg mee hoor, mijn monitor (B156HW01 v0) stamt uit week 1 2008, echter dook dat precieze scherm ook op in de N53 lijn van asus amper een maand geleden

het duurt heel lang voordat er weer eens een betere LCD uitkomt: het xps 16 scherm is nu nog steeds het beste wat je kan krijgen, ondanks zijn leeftijd van bijna 3 jaar:



enkel de ips schermen zijn beter, en 3x zo duur.

de laatste jaren lijkt het eerder op achteruitgang: schermen van 1200 pixels hoog zijn nergens meer te krijgen, en ook de destijds populaire IPS schermen zijn zo goed als verdwenen.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Lightning89
  • Registratie: september 2007
  • Laatst online: 15-09 23:56
Nog een netbook Asus 1005HAB (US model) binnenkort een Sony F13 maar daar zijn de gegevens al van bekend?

Monitor
Model name............... HSD100IFW1
Manufacturer............. HannStar
Plug and Play ID......... HSD03E9
Serial number............ 359480
Manufacture date......... 2009, ISO week 44
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 220 x 130 mm (10.1 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.604 - Ry 0.367
Green chromaticity....... Gx 0.363 - Gy 0.566
Blue chromaticity........ Bx 0.156 - By 0.128
White point (default).... Wx 0.310 - Wy 0.330
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1024x600p at 60Hz
Modeline............... "1024x600" 51.000 1024 1117 1152 1250 600 617 622 680 -hsync -vsync

Standard timings supported

Report information
Date generated........... 1/12/2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0021
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,22,64,E9,03,38,7C,05,00,2C,13,01,03,80,16,0D,78,0A,80,36,9A,5E,5D,91,28,
20,4F,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,EC,13,00,E2,40,58,50,20,5D,23,
15,04,DC,81,00,00,00,19,00,00,00,FE,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FC,00,48,
53,44,31,30,30,49,46,57,31,0A,20,20,00,00,00,10,00,0A,20,20,20,20,20,20,20,20,20,20,20,20,00,7F

  • storeman
  • Registratie: april 2004
  • Laatst online: 23:03
Dell Precision M4500

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Monitor
  Manufacturer............. LGD
  Plug and Play ID......... LGD0000
  Data string.............. DH091€156WF1
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,617 - Ry 0,349
  Green chromaticity....... Gx 0,313 - Gy 0,595
  Blue chromaticity........ Bx 0,151 - By 0,056
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 137,700 1920 1968 2000 2066 1080 1083 1088 1111 -hsync -vsync
  Detailed timing #1....... 1920x1080p at 40Hz
    Modeline............... "1920x1080" 92,500 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 12-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x8100
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,00,00,00,00,00,00,00,13,01,04,95,22,13,78,02,15,D5,9E,59,50,98,26,
  0E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,CA,35,80,92,70,38,1F,40,30,20,
  35,00,58,C2,10,00,00,18,22,24,80,A0,70,38,1F,40,30,20,35,00,58,C2,10,00,00,18,00,00,00,FE,00,44,
  48,30,39,31,80,31,35,36,57,46,31,0A,00,00,00,00,00,00,41,31,1E,00,00,00,00,09,01,0A,20,20,00,D6

"Chaos kan niet uit de hand lopen"


  • Jaap-Jan
  • Registratie: februari 2001
  • Laatst online: 16-09 21:17

Jaap-Jan

Geen IPv6- ready check meer :(

^^ What he said. :P

Exact hetzelfde op mijn M4500. :)

[Voor 98% gewijzigd door Jaap-Jan op 13-01-2011 00:09]

| Last.fm | "Mr Bent liked counting. You could trust numbers, except perhaps for pi, but he was working on that in his spare time and it was bound to give in sooner or later." -Terry Pratchett


  • gambieter
  • Registratie: oktober 2006
  • Niet online

gambieter

Just me & my cat.

Toshiba Portege R500, van laat 2007; eigenlijk te oud maar misschien toch nuttig.

Monitor
Manufacturer............. Toshiba
Plug and Play ID......... TOS508A
Serial number............ n/a
Manufacture date......... 2006, ISO week 14
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 2550 x 2550 mm
Power management......... Standby, Suspend
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... sRGB
Display gamma............ 3.55
Red chromaticity......... Rx 0.625 - Ry 0.340
Green chromaticity....... Gx 0.285 - Gy 0.605
Blue chromaticity........ Bx 0.148 - By 0.063
White point (default).... Wx 0.281 - Wy 0.309
Additional descriptors... None

Timing characteristics
Horizontal scan range.... 0-225kHz
Vertical scan range...... 0-60Hz
Video bandwidth.......... 70MHz
CVT standard............. Not supported
GTF standard............. Supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x800p at 60Hz
Modeline............... "1280x800" 65.000 1280 1296 1312 1334 800 803 805 812 -hsync -vsync
Detailed timing #1....... 1280x800p at 40Hz
Modeline............... "1280x800" 43.330 1280 1296 1312 1334 800 803 805 812 -hsync -vsync

Standard timings supported

Report information
Date generated........... 12/01/2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0100
Operating system......... 5.1.2600.2.Service Pack 3

Raw data
00,FF,FF,FF,FF,FF,FF,00,51,F3,8A,50,00,00,00,00,0E,10,01,03,80,FF,FF,FF,CF,00,00,A0,57,49,9B,26,
10,48,4F,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,64,19,00,36,50,20,0C,30,10,10,
32,00,00,00,00,00,00,18,ED,10,00,36,50,20,0C,30,10,10,32,00,00,00,00,00,00,18,00,00,00,FD,00,00,
3C,00,E1,07,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,8F

++?????++ Out of Cheese. Narf! Poit! Egad! Zort! Error. Redo From Start.


  • karakedi
  • Registratie: maart 2003
  • Laatst online: 09:25
Dell Studio 15(55)

Monitor
Manufacturer............. AUO
Plug and Play ID......... AUO20EC
Data string.............. F414J€B156XW2
Serial number............ n/a
Manufacture date......... 2008, ISO week 1
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 340 x 190 mm (15,3 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,620 - Ry 0,340
Green chromaticity....... Gx 0,330 - Gy 0,570
Blue chromaticity........ Bx 0,150 - By 0,060
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1366x768p at 60Hz (16:9)
Modeline............... "1366x768" 69,500 1366 1414 1446 1437 768 771 775 806 +hsync -vsync
Detailed timing #1....... 1366x768p at 60Hz (16:9)
Modeline............... "1366x768" 69,500 1366 1414 1446 1437 768 771 775 806 +hsync -vsync

Standard timings supported

Report information
Date generated........... 13-01-2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0011
Operating system......... 5.1.2600.2.Service Pack 3

Raw data
00,FF,FF,FF,FF,FF,FF,00,06,AF,EC,20,00,00,00,00,01,12,01,03,90,22,13,78,0A,C8,95,9E,57,54,92,26,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,26,1B,56,47,50,00,26,30,30,20,
34,00,58,C1,10,00,00,1A,26,1B,56,47,50,00,26,30,30,20,34,00,58,C1,10,00,00,1A,00,00,00,FE,00,46,
34,31,34,4A,80,42,31,35,36,58,57,32,00,00,00,00,00,00,00,00,00,00,00,00,00,01,01,0A,20,20,00,7E
Lightning89 schreef op woensdag 12 januari 2011 @ 23:49:
Nog een netbook Asus 1005HAB (US model) binnenkort een Sony F13 maar daar zijn de gegevens al van bekend?

Monitor
Model name............... HSD100IFW1
Manufacturer............. HannStar
Plug and Play ID......... HSD03E9
Dat is ook apart, zelfde Plug and Play ID als de HSD101PFW2, terwijl het een ander paneel is

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Bovenstaande is een v0 gok ik, afgaande op het plug & play ID en de overeenkomst met AUO22EC.
edit: bovenstaande studio 15 :)
kid jansen schreef op donderdag 13 januari 2011 @ 00:20:
[...]


Dat is ook apart, zelfde Plug and Play ID als de HSD101PFW2, terwijl het een ander paneel is
inderdaad, je zou denken dat het p&p id altijd uniek is

[Voor 67% gewijzigd door Darkstone op 13-01-2011 00:24]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Lightning89
  • Registratie: september 2007
  • Laatst online: 15-09 23:56
Het was me alleen opgevallen dat de model name iets anders was (ik heb een 'oudere' versie?) zelfde pnp is wel apart.
Tabel in SP is weer up-to-date, heb die laatste er ingezet als B156XW02 V0, zoals je zei. Klopt denk ik wel, maar toch nog even een vraagteken achter gezet, totdat we het zeker weten.
thommich schreef op woensdag 12 januari 2011 @ 23:04:
Kan ik op een andere manier aan die benodigde info komen?
Overigens is het natuurlijk een randgeval aangezien hij maar net in 2008 aangekocht is (en dus eind 2007 gefabriceerd is), misschien is dat niet zo interessant...
Je kan je laptop open schroeven en kijken wat er achter op het paneel staat, dat blijft de meest nauwkeurige methode, maar natuurlijk ook de meest tijdrovende methode, je hebt het risico iets stuk te maken en je garantie zou er door kunnen vervallen.

[Voor 61% gewijzigd door Kid Jansen op 13-01-2011 01:01]


  • gambieter
  • Registratie: oktober 2006
  • Niet online

gambieter

Just me & my cat.

En mijn 2010 Samsung n150:

Monitor
Manufacturer............. Chi Mei
Plug and Play ID......... CMO1007
Data string.............. N101L6-L01 CMO N101L6-L01
Serial number............ n/a
Manufacture date......... 2009, ISO week 3
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 220 x 120 mm (9.9 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.565 - Ry 0.348
Green chromaticity....... Gx 0.343 - Gy 0.585
Blue chromaticity........ Bx 0.161 - By 0.121
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1024x600p at 60Hz (16:9)
Modeline............... "1024x600" 54.200 1024 1133 1205 1386 600 607 620 652 -hsync -vsync

Standard timings supported

Report information
Date generated........... 13/01/2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0100
Operating system......... 5.1.2600.2.Service Pack 3

Raw data
00,FF,FF,FF,FF,FF,FF,00,0D,AF,07,10,00,00,00,00,03,13,01,03,80,16,0C,78,0A,CF,45,90,59,57,95,29,
1F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2C,15,00,6A,41,58,34,20,6D,48,
7D,00,DE,7D,00,00,00,18,00,00,00,FE,00,4E,31,30,31,4C,36,2D,4C,30,31,0A,20,20,00,00,00,FE,00,43,
4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,30,31,4C,36,2D,4C,30,31,0A,20,20,00,C4

++?????++ Out of Cheese. Narf! Poit! Egad! Zort! Error. Redo From Start.


  • Mon
  • Registratie: november 2001
  • Laatst online: 16-09 10:51
Nu ben ik natuurlijk benieuwd naar de schermen van Apple :) Niemand een mooie MacBook Pro met Windows toevallig?

Mensen die denken dat je van 3dshooters agressief wordt, hebben nog nooit Super Mario Sunshine (GC) gespeeld...


  • Jaap-Jan
  • Registratie: februari 2001
  • Laatst online: 16-09 21:17

Jaap-Jan

Geen IPv6- ready check meer :(

Klopt de color gamut wel? Volgens vele bronnen heeft de Dell Precision M4500 een sRGB color gamut van 100% en NTSC en sRGB verschillen niet opzienbarend in kleurruimte.

Klopt überhaupt het scherm wel? Monitor Asset Manager geeft aan dat het scherm is aangesloten via DisplayPort en het paneel wat jij aangeeft wordt aangestuurd via 2xLVDS. Dat is niet compatible.

Los van het feit hoe nuttig het is om NTSC color gamuts te vergelijken. Het gaat hier om laptopschermen, niet om televisies die in de USA worden gebruikt. :)

[Voor 17% gewijzigd door Jaap-Jan op 13-01-2011 01:33]

| Last.fm | "Mr Bent liked counting. You could trust numbers, except perhaps for pi, but he was working on that in his spare time and it was bound to give in sooner or later." -Terry Pratchett

% NTSC (relatieve grootte, niet overlap) is de industriestandaard voor het opgeven van het kleurbereik van een scherm. Overigens klopt er helemaal niks van dat NTSC en sRGB niet veel verschillen, de NTSC kleurruimte is 41.2% groter dan de sRGB kleurruimte. Meestal zijn desktopschermen 72% NTSC, dat is iets groter dan sRGB en meestal heb je dan ook wel minimaal 99% sRGB overlap, voor laptops is 100% sRGB nog best bijzonder.

  • Jaap-Jan
  • Registratie: februari 2001
  • Laatst online: 16-09 21:17

Jaap-Jan

Geen IPv6- ready check meer :(

Lees ook mijn edit even.

En ik heb mij inderdaad flink vergist in de grootte van de kleurruimtes van sRGB vs. NTSC. :)

| Last.fm | "Mr Bent liked counting. You could trust numbers, except perhaps for pi, but he was working on that in his spare time and it was bound to give in sooner or later." -Terry Pratchett

Ik kan geen garantie geven dat wat Monitor Asset Manager zegt altijd goed is, maar over het algemeen klopt het wel.
Manufacturer............. LGD
Plug and Play ID......... LGD0000
Data string.............. DH091€156WF1
Dat wijst wel op de LG Display LP156WF1 en dat paneel kan ook niet in een desktopscherm zitten (daar bestaat die maat niet eens), dat van DisplayPort kan ik dus ook niet verklaren.

  • storeman
  • Registratie: april 2004
  • Laatst online: 23:03
kid jansen schreef op donderdag 13 januari 2011 @ 01:42:
Ik kan geen garantie geven dat wat Monitor Asset Manager zegt altijd goed is, maar over het algemeen klopt het wel.


[...]

Dat wijst wel op de LG Display LP156WF1 en dat paneel kan ook niet in een desktopscherm zitten (daar bestaat die maat niet eens), dat van DisplayPort kan ik dus ook niet verklaren.
Dus mijn laptop maar even open schroeven :P?

"Chaos kan niet uit de hand lopen"


  • storeman
  • Registratie: april 2004
  • Laatst online: 23:03
Ik neem het in overweging. Een apparaat dat ik al twee maanden heb en nog niet open/uit elkaar is geweest kan toch eigenlijk niet. Overigens is de andere digital out ook een displayport. Ik vind het niet ideaal. Ik heb bij DX maar een maar adapters besteld. Hopen dat het werkt. HDMI en DP zijn niet direct compatibel las ik gisteren.

"Chaos kan niet uit de hand lopen"


  • rick91
  • Registratie: december 2007
  • Laatst online: 21:48
Lenovo T500

Dat is zo te zien een Samsung paneel, raar dat hij dan een Lenovo Plug & Play ID mee krijgt.

EDIT: Ik heb nog twee kolommen toegevoegd aan de tabel. Simon is nu ook begonnen met toevoegen, het staat straks dus ook op TFT Central.

[Voor 44% gewijzigd door Kid Jansen op 13-01-2011 13:37]


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Dell Studio 17 (1745) van mijn ouders.
Monitor
Manufacturer............. AUO
Plug and Play ID......... AUO109E
Data string.............. 4PG9N€B173RW1
Serial number............ n/a
Manufacture date......... 2009, ISO week 1
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 380 x 210 mm (17,1 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,620 - Ry 0,340
Green chromaticity....... Gx 0,325 - Gy 0,570
Blue chromaticity........ Bx 0,150 - By 0,060
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1600x900p at 60Hz
Modeline............... "1600x900" 106,000 1600 1648 1680 1928 900 903 909 912 +hsync -vsync
Detailed timing #1....... 1600x900p at 60Hz
Modeline............... "1600x900" 106,000 1600 1648 1680 1928 900 903 909 912 +hsync -vsync

Standard timings supported

Report information
Date generated........... 13-1-2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0100
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,06,AF,9E,10,00,00,00,00,01,13,01,03,90,26,15,78,0A,C4,95,9E,57,53,92,26,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,68,29,40,48,61,84,0C,30,30,20,
36,00,7E,D6,10,00,00,1A,68,29,40,48,61,84,0C,30,30,20,36,00,7E,D6,10,00,00,1A,00,00,00,FE,00,34,
50,47,39,4E,80,42,31,37,33,52,57,31,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,D2
60,27% NTSC

wat raar trouwens dat zoveel auo panelen een "0" missen en het versienummer er niet bijzetten

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Volgens mij is het een V0 als ik de resultaten met Google zo bekijk, maar het zou ook V2 kunnen zijn.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Ik denk een v0, de B156HW01 v4 is tot nu toe het enige AUO paneel waar het 4e en 5e karakter van het plug & play ID niet overeenkomt met de versie.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Tijs D.
  • Registratie: december 2004
  • Laatst online: 18-12-2014

Tijs D.

tijsdejonckheere.be

Mon schreef op donderdag 13 januari 2011 @ 01:23:
Nu ben ik natuurlijk benieuwd naar de schermen van Apple :) Niemand een mooie MacBook Pro met Windows toevallig?
Ja, zou ik ook wel eens willen weten!

Bezoek mijn site hier!

Daar heb je gelijk in, dan is het al helemaal zeer waarschijnlijk de V0. Het valt me trouwens op dat het gemiddelde kleurbereik van de panelen die we tot nu toe hebben vrij hoog ligt, zo op het oog zou ik zeggen iets boven de 60%.

Ik heb vandaag toevallig van een aantal wat oudere panelen zitten kijken wat daar het kleurbereik van is en die zaten vaak rond de 40-45%. Dat is dan wel beter geworden door de jaren. Jammer alleen van die 16:10 -> 16:9 en dat er bijna niks anders dan TN meer te krijgen is.

Priyantha Bleeker gaat trouwens dit weekend waarschijnlijk z'n nieuwe 8540w uit elkaar trekken, dus dan weten we ook welk paneel het DreamColor 2 paneel is.
Veel oudere laptops zijn al te vinden in een vergelijkbare lijst: http://lcdtech.no-ip.info/en/data/lcd.panels.in.laptops.htm

Die kwam ik gistermiddag tegen.

  • metteko
  • Registratie: juli 2006
  • Laatst online: 09:19
HP Elitebook 8530p
Scherm is toevallig wel vorige week vervangen door HP. Ziet er op zich wel hetzelfde uit, maar het is dus niet 100% zeker dat dit scherm ook het origineel is.

Monitor
Model name............... LP154WX4-TLAB
Windows description...... Plug and Play Monitor
Manufacturer............. LG-Philips
Plug and Play ID......... LPL3D01
Data string.............. LGPhilipsLCD
Serial number............ n/a
Manufacture date......... 2008, ISO week 0
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 330 x 210 mm (15,4 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,594 - Ry 0,349
Green chromaticity....... Gx 0,325 - Gy 0,543
Blue chromaticity........ Bx 0,157 - By 0,139
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x800p at 60Hz (16:10)
Modeline............... "1280x800" 69,300 1280 1328 1352 1416 800 803 809 816 -hsync -vsync

Standard timings supported

Report information
Date generated........... 14/01/2011
Software revision........ 2.56.0.872
Data source.............. Registry-Active
Operating system......... 5.1.2600.2.Service Pack 3

Raw data
00,FF,FF,FF,FF,FF,FF,00,32,0C,01,3D,00,00,00,00,00,12,01,03,80,21,15,78,0A,14,65,98,59,53,8B,28,
23,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,00,88,50,20,10,30,30,18,
36,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FC,00,4C,50,31,35,34,57,58,34,2D,54,4C,41,42,00,23
Wat is het exacte type van je 8530p? (ik heb zelf de 8540p en bij mij staat er bij het volledige nummer bijvoorbeeld WT038ES achter)

EDIT: lijkt me trouwens wel een origineel paneel ,het is in ieder geval een oudje, want tegenwoordig is het LG Display en LGD in the Plug and Play ID

[Voor 36% gewijzigd door Kid Jansen op 14-01-2011 16:43]


  • metteko
  • Registratie: juli 2006
  • Laatst online: 09:19
kid jansen schreef op vrijdag 14 januari 2011 @ 16:32:
Wat is het exacte type van je 8530p? (ik heb zelf de 8540p en bij mij staat er bij het volledige nummer bijvoorbeeld WT038ES achter)

EDIT: lijkt me trouwens wel een origineel paneel ,het is in ieder geval een oudje, want tegenwoordig is het LG Display en LGD in the Plug and Play ID
8530p GW682AV

hopelijk genoeg met deze gegevens?

Op het moment dat het scherm vervangen werd had ik het gevoel dat de kijkhoek nu een stukje minder is, maar de helderheid dan weer hoger. Kan natuurlijk ook puur tussen de oren zitten...

  • metteko
  • Registratie: juli 2006
  • Laatst online: 09:19
Vorige laptop was die van mijn werk. Nu mijn privé laptop:

Sony Vaio VPCF13S0E/B

(dus met premium full hd scharm -> mat)

Monitor
Model name............... Nvidia Default Flat Panel
Windows description...... Digital Flat Panel (1920x1080 60Hz)
Manufacturer............. Microsoft
Plug and Play ID......... MS_0025
Serial number............ n/a
Manufacture date......... 2002, ISO week 45
Filter driver............ monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
Screen size.............. 360 x 200 mm (16,2 in)
Power management......... Standby, Suspend, Active off/sleep
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 1,00
Red chromaticity......... Rx 0,600 - Ry 0,342
Green chromaticity....... Gx 0,295 - Gy 0,570
Blue chromaticity........ Bx 0,147 - By 0,111
White point (default).... Wx 0,313 - Wy 0,328
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz
Modeline............... "1920x1080" 144,000 1920 1980 2040 2100 1080 1085 1090 1144 -hsync -vsync
Detailed timing #1....... 1920x1080p at 50Hz
Modeline............... "1920x1080" 144,000 1920 2048 2176 2304 1080 1088 1096 1250 -hsync -vsync

Standard timings supported

Report information
Date generated........... 14/01/2011
Software revision........ 2.56.0.872
Data source.............. Registry-Active
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,36,7F,25,00,00,00,00,00,2D,0C,01,04,90,24,14,00,EA,A8,E0,99,57,4B,92,25,
1C,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,40,38,80,B4,70,38,40,40,3C,3C,
55,00,68,C8,10,00,00,18,40,38,80,80,71,38,AA,40,80,80,88,00,68,C8,10,00,00,18,00,00,00,FC,00,4E,
76,69,64,69,61,20,44,65,66,61,75,6C,00,00,00,FC,00,74,20,46,6C,61,74,20,50,61,6E,65,6C,00,00,1F
Irritant dat die Sony laptops geen Plug and Play ID, geen typenummer en geen fabrikant laten zien.

Volgens degene die m'n vragen op dat Entech forum beantwoordde ligt het aan Sony, die bezuinigt door geen EEPROM te gebruiken voor de EDID data, maar deze gewoon in het (Video-)BIOS te plaatsen.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
kan je dat videobios dan niet uitlezen op de een of andere manier? ik ben wel geïnteresseerd in de high-end panelen die sony gebruikt. Met name het 3d scherm in het nieuwste model.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Dat doet MAM nu al (daar komt de informatie die er wel staat immers vandaan). Blijkbaar krijg je fabrikant + type niet te zien dan.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
ah, ik dacht dat de info die je wel ziet direct uit het standaard kleurprofiel van windows kwam.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Dat is dus niet zo, dat kan je ook wel zien aan de kleurcoördinaten, want die komen niet overeen met die van sRGB.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
ik heb een report van de xps 15 upgeduikeld, zie quote:
The sticker on the back on the panel said v.7.


Monitor
Windows description...... Generic PnP Monitor
Manufacturer............. AUO
Plug and Play ID......... AUO17ED
Data string.............. KYYVK€B156HW1
Serial number............ n/a
Manufacture date......... 2010, ISO week 0
Filter driver............ monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 340 x 190 mm (15.3 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.676 - Ry 0.314
Green chromaticity....... Gx 0.215 - Gy 0.665
Blue chromaticity........ Bx 0.141 - By 0.069
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None
de vraag is, is het v7 (sterker nog, ik betwijfel dat het bestaat), waarover ik niets kan vinden, of v4, waarvan de datasheet erg dicht in de buurt komt. de color characteristics komen bijna overeen:


moninfo - bovenstaande report
0.676 - 0.676
0.313 - 0.314
0.217 - 0.215
0.661 - 0.665
0.142 - 0.141
0.067 - 0.065

http://forum.notebookrevi...pgrade-4.html#post7056555

[Voor 0% gewijzigd door Darkstone op 14-01-2011 21:39. Reden: typo]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

V7 kan ik echt niks over vinden, ik kom alleen V0 t/m V5 tegen, waarvan V5 het meest.

Het zou overigens kunnen, ook wel eens bij LG een paneeltypenummer op een foto gezien waar je met Google vervolgens helemaal niks over kon vinden, alsof het niet bestond.

Er worden behoorlijk veel verschillende panelen gemaakt en er zijn maar heel weinig mensen zoals wij, die er in geïnteresseerd zijn, lang niet alles zal dus op internet komen.

Het kleurbereik van die twee ligt inderdaad dicht bij elkaar: 94.42 vs. 95.05% NTSC

EDIT: twee kleurbereik aangepast, log zei blue y 0.069 en jij zei 0.065.

[Voor 79% gewijzigd door Kid Jansen op 17-01-2011 14:13]


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
kid jansen schreef op zaterdag 15 januari 2011 @ 00:42:
V7 kan ik echt niks over vinden, ik kom alleen V0 t/m V5 tegen, waarvan V5 het meest.
Correct, de enige plek waar je v7 tegenkomt zijn 2 posts van mij op notebookreview, gebruikt in combinatie met de uitspraak dat het paneel zeer waarschijnlijk niet bestaat. :+

offtopic:
verdomde google vind ook nooit wat ik zoek...


Laten we het maar op v5 houden, maar ik blijf het raar vinden dat dit het enige paneel is waarvan het plug&play ID niet klopt.
kid jansen schreef op zaterdag 15 januari 2011 @ 01:38:
V4 dan toch? V5 is ook rond de 60%
|:( inderdaad v4.

[Voor 13% gewijzigd door Darkstone op 15-01-2011 12:16]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

V4 dan toch? V5 is ook rond de 60%

  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

Hier de gegevens van mijn Asus G51JX-SX251V

Manufacturer............. AUO
Plug and Play ID......... AUO22EC
Data string.............. AUO B156XW02 V2
Serial number............ n/a
Manufacture date......... 2009, ISO week 1
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 340 x 190 mm (15,3 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,620 - Ry 0,340
Green chromaticity....... Gx 0,330 - Gy 0,570
Blue chromaticity........ Bx 0,150 - By 0,060
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1366x768p at 60Hz (16:9)
Modeline............... "1366x768" 69,300 1366 1398 1422 1432 768 771 775 806 -hsync -vsync

Standard timings supported

Report information
Date generated........... 15-1-2011
Software revision........ 2.56.0.872
Data source.............. Real-time 0x0041
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,06,AF,EC,22,00,00,00,00,01,13,01,03,80,22,13,78,0A,C8,95,9E,57,54,92,26,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,56,42,50,00,26,30,20,18,
34,00,58,C1,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,36,58,57,30,32,20,56,32,20,0A,00,C0

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100

Eén van de eerste, of misschien wel de eerste, met een perfecte data string, ik zal hem zo even toevoegen.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Dat viel mij ook op, het gekke is dat als ik de datasheets bekijk (waar het EDID in is opgenomen), dat alle panelen het "perfecte modelnummer" bevatten, waar dat in de praktijk bijna nooit het geval is.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Waar zie je dat staan dan? Ik zie namelijk bij die AU Optronics datasheets wel de EDID Description, maar daar zie ik geen fabrikantnaam of type genoemd worden.

  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

Wat zegt zo'n data string eigenlijk precies?

In mijn geval: AUO B156XW02 V2

- AUO is de fabrikant
- B Beelddiagonaal?
- 156 is dus mijn beelddiagonaal
- XW02 ?
- V2 ?

Interessant topic trouwens, leuk initiatief!

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
bij B156HW01 v0 uit mn studio (welke ik trouwens nog niet eerder had gepost)
Monitor
Manufacturer............. AUO
Plug and Play ID......... AUO10ED
Data string.............. F790K€B156HW1
Serial number............ n/a
Manufacture date......... 2008, ISO week 1
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 340 x 190 mm (15,3 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,620 - Ry 0,340
Green chromaticity....... Gx 0,330 - Gy 0,570
Blue chromaticity........ Bx 0,150 - By 0,060
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 134,400 1920 1950 1970 1982 1080 1090 1100 1130 +hsync -vsync
Detailed timing #1....... 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 134,400 1920 1950 1970 1982 1080 1090 1100 1130 +hsync -vsync

Standard timings supported

Report information
Date generated........... 15-1-2011
Software revision........ 2.55.0.868
Data source.............. Real-time 0x0011
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,06,AF,ED,10,00,00,00,00,01,12,01,03,90,22,13,78,0A,C8,95,9E,57,54,92,26,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,80,34,80,3E,70,38,32,40,1E,14,
AA,00,58,C1,10,00,00,1A,80,34,80,3E,70,38,32,40,1E,14,AA,00,58,C1,10,00,00,1A,00,00,00,FE,00,46,
37,39,30,4B,80,42,31,35,36,48,57,31,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,D5

(laatste pagina B156HW01 v0)

Je ziet duidelijk dat het EDID volgens het datasheet wel het correcte typenummer bevat, "raw data" van de report zegt heel wat anders.
Pjotr77 schreef op zaterdag 15 januari 2011 @ 15:52:
Wat zegt zo'n data string eigenlijk precies?

In mijn geval: AUO B156XW02 V2

- AUO is de fabrikant
- B Beelddiagonaal?
- 156 is dus mijn beelddiagonaal
- XW02 ?
- V2 ?

Interessant topic trouwens, leuk initiatief!
B= weet niet, waarschijnlijk blue-led of code voor de markt waar het product voor is bedoeld
156=beelddiagonaal
X= code voor 786p, ik heb er een aantal:
H: 1920*1080
X: 1366*768
R: 1600*900
A: 1024*600
W= 16:9 display
01 is de nummering, en v2 de versie (of iets dergelijks)

Bij de overige fabrikanten heb ik het patroon nog niet achterhaald.

[Voor 13% gewijzigd door Darkstone op 15-01-2011 15:57]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • ChicaneBT
  • Registratie: november 2000
  • Niet online

ChicaneBT

.:Porsche:.

Manufacture datum is 2006 terwijl ik deze laptop in 2008 geloof ik gekocht heb. Maar hoe kan ik nu zien of ik een goed scherm heb?
Model: HP Compaq 6720s Intel Celeron 530

Monitor
Windows description...... Algemeen PnP-beeldscherm
Manufacturer............. AUO
Plug and Play ID......... AUO2774
Data string.............. AUO B154EW02 V7
Serial number............ n/a
Manufacture date......... 2006, ISO week 1
Filter driver............ monitor
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 330 x 210 mm (15,4 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,590 - Ry 0,345
Green chromaticity....... Gx 0,315 - Gy 0,555
Blue chromaticity........ Bx 0,155 - By 0,155
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x800p at 60Hz (16:10)
Modeline............... "1280x800" 71,110 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
Date generated........... 15-1-2011
Software revision........ 2.56.0.872
Data source.............. Registry-Active
Operating system......... 6.0.6002.2.Service Pack 2

Raw data
00,FF,FF,FF,FF,FF,FF,00,06,AF,74,27,00,00,00,00,01,10,01,03,80,21,15,78,0A,1C,F5,97,58,50,8E,27,
27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,C7,1B,00,A0,50,20,17,30,30,20,
36,00,4B,CF,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,34,45,57,30,32,20,56,37,20,0A,00,9D

....911....

Ik loop te slapen, sorry, die laatste kolom was me echt totaal niet opgevallen (zelfs nu koste het enige moeite om te zien waar je dat dan zag staan).

Eerste letter is trouwens de productcategorie:

A gewone mobiele telefoons, smartphones, tablets

B laptop en soms ook industriële toepassingen

C navigatie en portable AV players

G voornamelijk industriële toepassingen, maar ook aantal voor tablets en desktop monitors

M desktop monitors

T LCD TV's

U waarschijnlijk ook industrieel

[Voor 13% gewijzigd door Kid Jansen op 15-01-2011 16:52]


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
ChicaneBT schreef op zaterdag 15 januari 2011 @ 16:19:
Manufacture datum is 2006 terwijl ik deze laptop in 2008 geloof ik gekocht heb. Maar hoe kan ik nu zien of ik een goed scherm heb?


[...]
Dat staat in het datasheet:

lcdtech.no-ip.info/download/specs/AUO/B154EW02%20V7.pdf

200 cd/m
400:1
45,39% NTSC

Een prima scherm, de meesten blijven tegenwoordig steken op 200:1 contrast..

[Voor 7% gewijzigd door Darkstone op 15-01-2011 16:31]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Dat valt nog wel mee, veel van de sheets die ik had bekeken specificeren 500:1 met een minimum van 200:1. Overigens vind ik het kleurbereik wel wat laag, de 60% op m'n laptop vind ik al heel weinig vergeleken met de 102% van m'n vaste PC.

  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

darkstone schreef op zaterdag 15 januari 2011 @ 16:30:
[...]

Dat staat in het datasheet:

lcdtech.no-ip.info/download/specs/AUO/B154EW02%20V7.pdf

200 cd/m
400:1
45,39% NTSC

Een prima scherm, de meesten blijven tegenwoordig steken op 200:1 contrast..
Hoe kom je aan die sheet? Ik begrijp die site niet helemaal, kan mijn sheet zo niet vinden (ook niet die van ChicaneBT die er dus wel opstaat)

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • iivvvii
  • Registratie: oktober 2003
  • Laatst online: 16-07 18:55
Hp Compaq 8710w
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Monitor
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPLF700
  Data string.............. LGPhilipsLCD
  Serial number............ n/a
  Manufacture date......... 2007, ISO week 0
  -------------------------
  EDID revision............ 1.2
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 370 x 230 mm (17,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,592 - Ry 0,347
  Green chromaticity....... Gx 0,336 - Gy 0,538
  Blue chromaticity........ Bx 0,155 - By 0,130
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1200p at 60Hz (16:10)
    Modeline............... "1920x1200" 154,000 1920 1968 2000 2080 1200 1203 1209 1235 -hsync -vsync
  Detailed timing #1....... 1534x817p at 0Hz
    Modeline............... "1534x817" 0,000 1534 1621 2218 1610 817 868 887 1128 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 15-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Pjotr77 schreef op zaterdag 15 januari 2011 @ 17:21:
[...]

Hoe kom je aan die sheet? Ik begrijp die site niet helemaal, kan mijn sheet zo niet vinden (ook niet die van ChicaneBT die er dus wel opstaat)
Google, zie ook de topicstart voor de datasheets die wij konden vinden.

(rechtsklik --> save as, als je dat bedoelt)

[Voor 71% gewijzigd door Darkstone op 15-01-2011 17:33]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

darkstone schreef op zaterdag 15 januari 2011 @ 17:28:
[...]


Google, zie ook de topicstart voor de datasheets die wij konden vinden.

(rechtsklik --> save as, als je dat bedoelt)
Nee, ik kan hem niet via lcdtech/google vinden, maar Kid Jansen ook niet volgens mij aangezien er, zo zie ik net, geen link staat van mijn type in de ts.

offtopic:
Grappig, ik heb dus hetzelfde scherm als de XPS 15... Dan zou het toch mogelijk moeten zijn om mijn scherm te vervangen voor het B+RG scherm van de XPS, als de aansluiting hetzelfde is, of zitten dan de schroeven niet op dezelfde plaats?

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100

Jammer dat er geen type bij staat, kan het met Google ook niet vinden. Enige wat ik nu kan zeggen is dat het typenummer met LP171W begint, maar dan mis je nog twee tekens van de basis en vier tekens van de suffix.

Ik dacht misschien is het de LP171WF7, maar dat is het ook niet, dus dan weet ik het niet.

[Voor 11% gewijzigd door Kid Jansen op 15-01-2011 17:55]


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Pjotr77 schreef op zaterdag 15 januari 2011 @ 17:46:
[...]

Nee, ik kan hem niet via lcdtech/google vinden, maar Kid Jansen ook niet volgens mij aangezien er, zo zie ik net, geen link staat van mijn type in de ts.

offtopic:
Grappig, ik heb dus hetzelfde scherm als de XPS 15... Dan zou het toch mogelijk moeten zijn om mijn scherm te vervangen voor het B+RG scherm van de XPS, als de aansluiting hetzelfde is, of zitten dan de schroeven niet op dezelfde plaats?
Dat zegt niet zo veel, maar de meeste schermen zijn tegenwoordig 40bit LVDS met de connector aan de rechter onderkant.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

darkstone schreef op zaterdag 15 januari 2011 @ 17:57:
[...]

Dat zegt niet zo veel, maar de meeste schermen zijn tegenwoordig 40bit LVDS met de connector aan de rechter onderkant.
Dus meer een kwestie van geluk hebben.. Ik zit er iig serieus over na te denken om het te proberen.

@ Kid Jansen: hier is de datasheet van de mijne: http://www.yslcd.com.tw/docs/product/B156XW02%20V.2.pdf. Die heb ik gevonden door één van jouw links aan te passen; het typenummer heb ik vervangen met het mijne ;)

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Schroef je laptop eens open zou ik zeggen. :)

Veel info vind je hier in de "swapping the screen" topics:
http://forum.notebookreview.com/dell-xps-studio-xps/
Zowel in xps 14 als xps 17 formaten, in het datasheet kan je ook kijken of de aansluitingen op dezelfde plek zitten. (voor de datasheets zie de TS)

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

darkstone schreef op zaterdag 15 januari 2011 @ 18:12:
Schroef je laptop eens open zou ik zeggen. :)

Veel info vind je hier in de "swapping the screen" topics:
http://forum.notebookreview.com/dell-xps-studio-xps/
Zowel in xps 14 als xps 17 formaten, in het datasheet kan je ook kijken of de aansluitingen op dezelfde plek zitten. (voor de datasheets zie de TS)
Thanx :)

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100

Bedankt voor de datasheet van de B156XW02 V2, denk dat ik hem niet kon vinden doordat ik die punt tussen de V en de 2 niet had gebruikt in Google (AU Optronics is daar zelf ook niet consequent mee in haar datasheets).

Zoals darkstone al zei kan je gewoon in de datasheets kijken of het gaat werken, daar staat in vrijwel alle gevallen ook een technische tekening van het paneel in met alle relevante maten daarin vermeld.

  • ReZ1987
  • Registratie: september 2003
  • Laatst online: 21:51
Een XXODD XNi860tu:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Monitor
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPL1479
  Data string.............. LGPhilipsLCD LP154W02-TL09
  Serial number............ n/a
  Manufacture date......... 2005, ISO week 0
  -------------------------
  EDID revision............ 1.2
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,326 - Gy 0,544
  Blue chromaticity........ Bx 0,157 - By 0,141
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 122,000 1680 1712 1776 1904 1050 1051 1054 1066 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 15-1-2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,79,14,00,00,00,00,00,0F,01,02,80,21,15,78,0A,19,45,97,58,53,8B,28,
  24,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,A8,2F,90,E0,60,1A,10,40,20,40,
  13,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,35,34,57,30,32,2D,54,4C,30,39,00,95

:)

Death Knight Zaebor(80), Warlock Thortur (80) en Druid Galithor (80). Retired.


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
datasheet:
www.beyondinfinite.com/lc...Philips/LP154W02-TL09.pdf
44,26% NTSC


offtopic:
toegevoegd aan dropbox

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Ik snap die laatste wijziging aan de startpost van jou niet echt, was jij ook die xxodd aan het toevoegen?

EDIT: even versie 75 terug gezet.

[Voor 14% gewijzigd door Kid Jansen op 15-01-2011 23:23]


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Inderdaad.. blijkbaar gaat dat niet helemaal goed.
Ik vermeld het in het vervolg als ik hem toevoeg.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Okee, vandaar, ik vroeg me al af waarom de HP 6730B VC381ET#UUG er ineens twee keer in stond, waarvan één keer met de LG Philips LP154W02-TL09 van die xxodd.

Volgens mij is het zo weer goed, we overleven het dus wel.

  • ChicaneBT
  • Registratie: november 2000
  • Niet online

ChicaneBT

.:Porsche:.

Is het misschien nuttig en leuk om de aanschafwaarde van de laptop erbij te vermelden? Zodat ook op dat vlak conclusies kunnen worden getrokken?

....911....

Ik vraag me af of dat echt iets toe voegt, het paneel is meestal niet het meest prijsbepalende onderdeel in een laptop. Je hebt ook zat duurdere laptops met minder goede panelen en ook genoeg redelijk goedkope laptops met wel erg goede panelen.

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
ChicaneBT schreef op zondag 16 januari 2011 @ 00:26:
Is het misschien nuttig en leuk om de aanschafwaarde van de laptop erbij te vermelden? Zodat ook op dat vlak conclusies kunnen worden getrokken?
Niet echt, ik kom soms laptops tegen van €2000 die hetzelfde paneel bevatten als de goedkoopste uit de pricewatch, met name de thinkpads bevatten 9 van de 10 keer afschuwelijke matte panelen (150 cd/m, 120:1, <50% NTSC :X echt, €2000 uitgeven en dan zo'n paneel)

Daarnaast zijn panelen helemaal niet zo duur, het prijsverschil tussen een top of the line paneel en goedkoop 786p paneeltje is "slechts" €70 in de meeste gevallen als ik ebay bekijk. Helaas schijnen de fabrikanten dat niet door te hebben: het goedkoopste model met een enigzins acceptabel scherm is al jaren een dell waarbij je voor de schermupgrade in de meeste gevallen nog moet bellen ook. (En zelfs dan zit je al aan de €800)

Het valt mij trouwens wel op dat er verbetering is op dat gebied, toen ik anderhalf jaar geleden filterde op 15.6" notebooks met een resolutie van minimaal 1080p kwam er 1 (!!!) laptop uit de pricewatch rollen, tegenwoordig geeft dezelfde zoekopdracht 31 hits. Waaronder zowel asus, msi, dell, sony, medion, en lenovo notebooks.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

En dat terwijl de Thinkpads in de IBM tijd juist hele goed schermen hadden, zelfs IPS in sommige gevallen.

  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

kid jansen schreef op zaterdag 15 januari 2011 @ 20:30:
Bedankt voor de datasheet van de B156XW02 V2, denk dat ik hem niet kon vinden doordat ik die punt tussen de V en de 2 niet had gebruikt in Google (AU Optronics is daar zelf ook niet consequent mee in haar datasheets).

Zoals darkstone al zei kan je gewoon in de datasheets kijken of het gaat werken, daar staat in vrijwel alle gevallen ook een technische tekening van het paneel in met alle relevante maten daarin vermeld.
Er zijn al meer mensen die het met de G51 hebben geprobeerd, alleen dan de G51VX: http://forum.notebookrevi...transplant-success-3.html.

Schijnbaar heeft een 768p scherm voldoende aan een 'ingekort' signaal, oftewel niet alle van de 40 pins worden gebruikt, dit zie ik ook bevestigd in de datasheet van mijn paneel (zie TS).

Asus gebruikt schijnbaar in sommige gevallen een gestripte kabel, die max een 768p signaal ondersteunt (zie voor een technische uitleg: http://forum.notebookrevi...transplant-success-3.html, triddle). Dus ik zal eerst mijn laptop open moeten halen om te bekijken of ik een uitgebreide of een gestripte versie van de kabel heb.

Mocht het zover komen dat ik besluit om tot een schermvervanging over te gaan, dan is het waarschijnlijk beter om daar een apart topic over te openen, ipv jullie topic te vervuilen? ;)

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • Lightning89
  • Registratie: september 2007
  • Laatst online: 15-09 23:56
Nog interesse naar de specificaties van een Sony VPC-F13M (dacht naemlijk dat je die al had??) Heb je iig een datasheet daarvan?

  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Daar zijn we zeer in geinteresserd, het probleem is dat sony bezuinigd schijnt te hebben en een bepaalde chip weg te hebben gelaten, het resultaat is dat de relevante fabrikant en paneel ID niet uit te lezen zijn. zie ook http://forums.entechtaiwan.com/index.php?topic=7652.0

Mocht dat bij jouw vaio niet zo zijn: heel graag.
Pjotr77 schreef op zondag 16 januari 2011 @ 17:00:
[...]

Er zijn al meer mensen die het met de G51 hebben geprobeerd, alleen dan de G51VX: http://forum.notebookrevi...transplant-success-3.html.

Schijnbaar heeft een 768p scherm voldoende aan een 'ingekort' signaal, oftewel niet alle van de 40 pins worden gebruikt, dit zie ik ook bevestigd in de datasheet van mijn paneel (zie TS).

Asus gebruikt schijnbaar in sommige gevallen een gestripte kabel, die max een 768p signaal ondersteunt (zie voor een technische uitleg: http://forum.notebookrevi...transplant-success-3.html, triddle). Dus ik zal eerst mijn laptop open moeten halen om te bekijken of ik een uitgebreide of een gestripte versie van de kabel heb.

Mocht het zover komen dat ik besluit om tot een schermvervanging over te gaan, dan is het waarschijnlijk beter om daar een apart topic over te openen, ipv jullie topic te vervuilen? ;)
In een ander topic natuurlijk, dat zou de onzichtbaarheid stukken verbeteren.
Overigens een vaag verhaal van die kabel, je zou denken dat compatibiliteit een grotere rol speelt dan het besparen van €0,001 op een kabel...

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

In een ander topic natuurlijk, dat zou de onzichtbaarheid stukken verbeteren.
Overigens een vaag verhaal van die kabel, je zou denken dat compatibiliteit een grotere rol speelt dan het besparen van €0,001 op een kabel...
Hoe bedoel je dat, als een aantal (schijnbaar?) essentiele aansluitingen missen lijkt het mij logisch dat de boel niet werkt, pas daarna komt die compatibiliteit om de hoek kijken lijkt me..

Zal ook wel een kwestie van voorraad zijn, aangezien niet alle laptops met 768p scherm (van de G51 eigenaars in dat topic) een andere kabel hadden.

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Ik heb niet alles gelezen, maar volgens mij komt het probleem door het ontbreken van 4 lijnen in de LVDS kabel.
als die aanwezig zijn werkt het gewoon.

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.


  • Cobb
  • Registratie: december 2005
  • Laatst online: 23:42
Mijn laptop Acer Aspire 7736G Intel Core 2 Duo / TT600


code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Monitor
  Manufacturer............. LGD
  Plug and Play ID......... LGD01CA
  Data string.............. LP173WD1-TLA1
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 380 x 210 mm (17.1 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.615 - Ry 0.346
  Green chromaticity....... Gx 0.314 - Gy 0.602
  Blue chromaticity........ Bx 0.151 - By 0.109
  White point (default).... Wx 0.313 - Wy 0.328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 97.750 1600 1648 1696 1784 900 902 905 912 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 16/1/2011
  Software revision........ 2.56.0.872
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,CA,01,00,00,00,00,00,12,01,03,80,26,15,78,0A,A8,C0,9D,58,50,9A,26,
  1C,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2F,26,40,B8,60,84,0C,30,30,30,
  23,00,7E,D7,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,00,
  00,00,4C,47,44,69,73,70,6C,61,79,0A,00,00,00,FE,00,4C,50,31,37,33,57,44,31,2D,54,4C,41,31,00,78

U don't get it boy, this isn't a mudhole. It's an operating table. And I'm the surgeon.


  • Pjotr77
  • Registratie: februari 2010
  • Laatst online: 12-02-2017

Pjotr77

"Hello Parking meter!"

darkstone schreef op zondag 16 januari 2011 @ 20:51:
Ik heb niet alles gelezen, maar volgens mij komt het probleem door het ontbreken van 4 lijnen in de LVDS kabel.
als die aanwezig zijn werkt het gewoon.
Dat bedoelde ik ja :P

HP EliteBook 8530w | 15,4" 1680*1050 :) | T9600 | Quadro FX770M @ 560/1400/900 | 4GB RAM | 250GB 7200 rpm, binnenkort wss vervangen door een Kingston V+100


  • Darkstone
  • Registratie: mei 2009
  • Laatst online: 26-04-2014
Cobb schreef op zondag 16 januari 2011 @ 20:59:
Mijn laptop Acer Aspire 7736G Intel Core 2 Duo / TT600
sheet: http://www.yslcd.com.tw/docs/product/LP173WD1-TLA1.pdf
47,80% NTSC

Het valt mij trouwens op dat er bar weinig panelen zijn welke het contrast correct aangeven, ik neem als voorbeeld het paneel van de u30jc:

datasheet - anandtech
500:1 - 214:1
220 cd/m - 201 cd/m
49% - 46%

De overige specs kloppen meestal vrij redelijk, maar vrijwel elk paneel heeft volgens de fabrikant een contrast van 400:1 "typical", waar de in werkelijkheid vrijwel altijd 200:1 is (of nog lager, ik kwam laatst 133:1 tegen..)
Dat bedoel ik dus met "onderdeel van €0,001", persoonlijk zou ik de compabiliteit hoog in het vaandel zetten en die 4 extra draadjes er gewoon bijzetten, scheelt weer het bijhouden van een apart product.

[Voor 33% gewijzigd door Darkstone op 16-01-2011 21:10]

'de sheet' -- Dell Latitude E6520, 1080p, i7-2820QM, X25-M 80GB, 16GB, 97Wh
Gezocht: Baan software development, C++, gave software, omgeving Delft.

Is die LVDS aansluitingen aan de moederbord / GPU kant eigenlijk wel gestandaardiseerd? Of zit daar ook nog verschil in?

(startpost is trouwens weer up-to-date)

EDIT: dat paneel stond er al in, dus laptop gewoon toegevoegd. Hoe kom je trouwens aan die 47.80% NTSC? Ik kom zelf op 59.99%. De datasheet geeft zelf ook 60% op (apart van de kleurcoördinaten). Weet je zeker dat je gamut calculator klopt?

[Voor 44% gewijzigd door Kid Jansen op 16-01-2011 21:21]

Pagina: 1 2 3 ... 6 Laatste


Nintendo Switch (OLED model) Apple iPhone 13 LG G1 Google Pixel 6 Call of Duty: Vanguard Samsung Galaxy S21 5G Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True

Tweakers maakt gebruik van cookies

Bij het bezoeken van het forum plaatst Tweakers alleen functionele en analytische cookies voor optimalisatie en analyse om de website-ervaring te verbeteren. Op het forum worden geen trackingcookies geplaatst. Voor het bekijken van video's en grafieken van derden vragen we je toestemming, we gebruiken daarvoor externe tooling die mogelijk cookies kunnen plaatsen.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Forum cookie-instellingen

Bekijk de onderstaande instellingen en maak je keuze. Meer informatie vind je in ons cookiebeleid.

Functionele en analytische cookies

Deze cookies helpen de website zijn functies uit te voeren en zijn verplicht. Meer details

janee

    Cookies van derden

    Deze cookies kunnen geplaatst worden door derde partijen via ingesloten content en om de gebruikerservaring van de website te verbeteren. Meer details

    janee
