Het "Post hier je kleine mods" topic - Deel 17

[Kaalus]

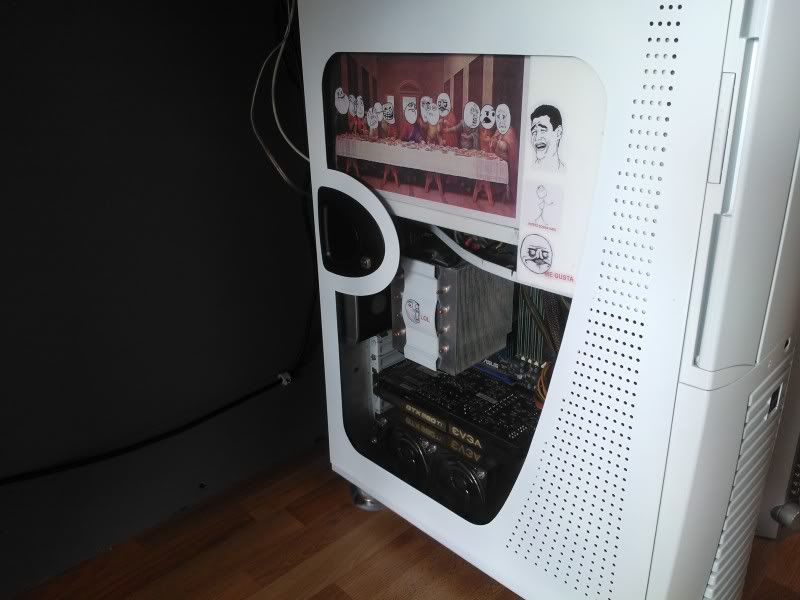

Mooie kast is dat die H700, netjes gespoten ook trouwens!
Ik heb hem zelf ook, maar wel iets radicaler gemod, in de voorkant 2x 12cm geschroeft en in het zijpaneel ook nog 1.
Blijft lekker frisjes zo in men kastje, enige nadeel van die kast is dat ie echt loei en loei zwaar is

[CDA441]

Ik heb een klein vraagje voor hier:
Ik ben nu bezig met mijn kast (binnenkant) zwart te spuiten, moet ik van beneden naar boven of van boven naar beneden spuiten?
Ik gebruik een gewone spuitbus zonder grip.
Het spuiten gaat van elke keer in een criss cross vorm (van links naar rechts en omgekeerd)
Nu: ik ben begonnen van beneden naar boven en ik krijg druppeltjes, bij omgekeerd werken (boven naar beneden) heb ik het zelfde effect... Hoe kan ik dat tegen houden?
Moet ik mijn platen op de grond leggen of mogen ze recht blijven staan?

[wâldpyk]

CDA441 schreef op zaterdag 04 februari 2012 @ 14:49:
Ik heb een klein vraagje voor hier:
Ik ben nu bezig met mijn kast (binnenkant) zwart te spuiten, moet ik van beneden naar boven of van boven naar beneden spuiten?
Ik gebruik een gewone spuitbus zonder grip.
Het spuiten gaat van elke keer in een criss cross vorm (van links naar rechts en omgekeerd)
Nu: ik ben begonnen van beneden naar boven en ik krijg druppeltjes, bij omgekeerd werken (boven naar beneden) heb ik het zelfde effect... Hoe kan ik dat tegen houden?
Moet ik mijn platen op de grond leggen of mogen ze recht blijven staan?

minder snel de lagen willen doen. ik spuit meestal wel 5 of 6 keer voor dat ik een mooie egale laag heb.

gewoon steeds alleen de nevel er op spuiten niet te dik.

[CDA441]

waldpyk schreef op zaterdag 04 februari 2012 @ 15:06:
[...]


minder snel de lagen willen doen. ik spuit meestal wel 5 of 6 keer voor dat ik een mooie egale laag heb.

gewoon steeds alleen de nevel er op spuiten niet te dik.

Dit is hier de eerste laag die ik zet, en er komen al druppels op. Ik houd de spuitmond ongeveer 10 cm van het metaal. Ik zal het eens proberen

[Swedish Clown]

10cm lijkt mij wat weinig Je verf moet zoals waldpyk al zei in zo'n 5 a 6 lagen spuiten. Met een witte/grijze ondergrond zal je pas bij de 3e of 4e laag een goede dekking zien. Gewoon heel rustig laag voor laag opspuiten vanaf zo'n 20-25cm afstand.

[CDA441]

Bijna klaar met spuiten, morgen gaat de rest uit mijn kast en het HDD rek en de onderkant van de kast moet nog gespoten worden Het is een high-gloss verflaag (die spuitbus kostte me 2€ en is 10x beter dan van een bekend merk die ook soms 10x duurder is).
Les van vandaag: duurder =/= beter
De achterkant en het DVD rek hebben allebei een nieuwe laag nodig omdat het teveel bubbels veroorzaakte, daarnaast heb ik ook de PCI slot covers gespoten...

Hier al een teaser:

[ Voor 36% gewijzigd door CDA441 op 04-02-2012 19:39 ]

[vapo_chiller]

Mijn laatste aanpassing aan case :

[Verwijderd]

Ziet er cool uit. Welke kast is het? Dient het als steunbalk of heeft het nog een functie?

Edit: nm. Zie nu dat je een lvl10 kast hebt, mooi spul!

[ Voor 26% gewijzigd door Verwijderd op 04-02-2012 20:30 ]

[vapo_chiller]

is voor power voor vga's, geen sleeved cables, maar een rechte volle kern koperen staaf ipv kabels

[ThinkPad]

Leuk bedacht, maar zou je er niet iets omheen doen? Er hoeft nu maar een schroefje o.i.d. op te vallen en je hebt al kortsluiting.

En dat koper gaat waarschijnlijk ook dof worden na een tijdje, denk ik.

[vapo_chiller]

word natuurlijk ge-isoleerd, vuurwerk is alleen voor nieuwjaar, niet in me pc lol.
Word zwart ook.

[AlexanderB]

iNFiNiTY- schreef op vrijdag 27 januari 2012 @ 19:23:
Aopen H700A

Hey ik heb net n Aopen H600A uit elkaar gesloopt, wil de mobo tray en backplate gebruiken voor een m-itx cube /tzt een topic als er meer te showen is dan een uit elkaar gesloopte kast

[CDA441]

Ik ben momenteel bezig (alee, ga morgen beginnen zeg ik) met een test bench te maken. Is uit echt massief hout, maar ziet er gewoon niet uit... Nu heb ik al de aftekeningen gedaan. Er komt een DVD drive, 400 Watt psu en een frontpanel in, maar die gaat er gewoon lelijk eruit zien... (rare zinsconstructie)
Ik denk zelfs dat deze ook niet goed afgetekend is, omdat de houten plaat zelf niet helemaal vierkant of rechthoekig is. Maar jullie gaan het wel nog zien als ik klaar ben

EDIT: net klaar duurde 5 uurtjes om het hout enz... op maat te zagen, maar ik ben daar niet goed in
Hier de foto's:











EDIT 2:
Nu geverfd in het grijs! (heb geen foto's, maar het ziet er al veel beter uit )

[ Voor 42% gewijzigd door CDA441 op 08-02-2012 18:47 ]

[vapo_chiller]

modje voor eerste vga is bijna af, uiteindes nog afwerken, isoleren, zwart maken en dan zo nog twee maken voor de 2 andere vga's :

[ Voor 31% gewijzigd door vapo_chiller op 08-02-2012 15:43 ]

[Fid3lity]

En je hebt dat ding tussendoor al wel getest? Ik zie dit zo fout gaan namelijk..

[vapo_chiller]

hij steekt al enkele dagen erop, met pc werkende (zie online tweakers lol)

Ook uren gamen met BF3 terwijl er wat power word gevraagd van vga.

En waarom zou dit fout gaan ?

[_ferry_]

vapo_chiller schreef op woensdag 08 februari 2012 @ 06:34:
modje voor eerste vga is bijna af, uiteindes nog afwerken, isoleren, zwart maken en dan zo nog twee maken voor de 2 andere vga's :


[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Ik wil je verzoeken om gewoon je CiP bij te houden in zijn eigen topic. Dit is gewoonweg dubbelposten. Ik snap dat je graag wil dat iedereen het ziet. Maar dit is niet dé manier.

[noudi93]

Hierbij mijn 2 kleine mods. (excuses voor de kwaliteit van mijn foto's, zijn gemaakt in het donker met mijn lg optimus 2x speed)

Ten eerste heb ik de 2 standaard aan/uit knopjes die je krijgt bij ccfl's in een 5.25 bay cover van mijn antec 900-2 gemod. Ik had toch nog bay covers over dus ik dacht, waarom niet.



Daarnaast is laatst de microfoon van mijn sharkoon x-tatic digital kapot gegaan. Dit vond ik erg jammer omdat ik de headset zelf fantastisch vond (surround sound).



Toen dacht ik is het niet mogelijk om een microfoon van een oude headset af te halen (deze gebruikte ik eerst voor skype) en deze op mijn x-tatic zetten. Hier is het resultaat.





Kabel moet nog wel wat beter weggewerkt worden, maar het werkt nu in ieder geval. Ik kan weer praten dus kan ik de headset gewoon blijven gebruiken

[n0valyfe]

Aangezien ik geen zin heb om hiervoor een nieuw topic aan te maken vraag ik het hier maar even!

Waar kan ik voedingkabels kopen op een rol? Ik heb geen zin om €1 per meter te betalen aangezien ik de hele 24-pin connector samen met 4 x 8-pin connectors zelf opnieuw ga maken en deze toch een goeie 90 - 110cm lang zullen zijn per kabel.

[_ferry_]

Even zoeken bij bijv. conrad. Op de kabel zelf zal wel staan welke draaddikte er gebruikt is. (awg 18 bijvoorbeeld)
alleen zit je dan waarschijnlijk wel met rollen van bijv 25m. Dus ik weet niet of het dan wenselijk is om alle kleuren te bestellen. let wel op voldoende draaddikte als er extra lengte nodig is, ivm spanningsval bij grote stroomverbruikers.

[MetalMarty]

Laat ik ook maar eens mijn CIP laten zien.
Mijn bedoeling was om er een wat uitgebreidere CIP topic van te maken, maar dit is er niet van gekomen.
Dus dan maar zo.

Zelf ben ik al aardig lang bezig met computers, bouwen repareren etc.
Nu heb ik van 2e hands parts weer een nieuw pc'tje gebouwd (naja, nieuw ).

Ook ben ik altijd wel geïnteresseerd geweest in waterkoeling.
Dit vooral omdat je het verschrikkelijk stil kan maken, wat ook mijn bedoeling is.
Maar sinds dit vrij prijzig is voor een beetje fatsoenlijke set zijn ik en mijn vader zelf aan de slag gegaan.

Eerst heb ik een tijd lang een passief gekoelde pc gehad (geen pomp! en geen fans)
Dit werkt gewoon door een loop met natuurlijke circulatie.
De radiator komt van een motorfiets, en word normaal gebruikt om de olie te koelen.
En het koelblok is een stock intel 775 quadcore koeler, die we omgebouwd hadden naar waterblock.
Dit heb ik gebruikt met een Pentium D 820.
Deze bleef goed op temperatuur. (wat de exacte temps zijn weet ik niet meer)
Hier zijn ook wat foto's van de passieve loop, en de koeler die we gemaakt hadden.





Maar ik ben sinds kort bezig om een andere pc te bouwen.
En hier moet ook wat betere waterkoeling bij, aangezien hier wat zwaardere hardware in komt te zitten.

Ik laat eerst even een fotootje zien, en daarna komt er wat toelichting met meerdere foto's (spannend )
Note: Het is nog een CIP, dus tips ed zijn welkom, en er komt zo ook nog een To-Do lijstje.



Wat zien wij allemaal.
De hardware bestaat op dit moment uit :
- Intel Q6600 met custom waterbock
- Asus P5E Deluxe
- 4 x 1GB GEIL Black Dragon DDR2 800 CL4 RAM
- Asus HD4870x2 TOP met Koolance VID-487x2 Full Cover Waterblock
- Corsair TX650W PSU
- Seagate Barracuda 7200.7 (80GB Sata), komt nog wat anders voor in de plaats
- MS-Tech LC-190 Black case

Al met al, de Q6600 en de HD4870x2 bij elkaar zijn aardige heethoofden, en dan nog niet te spreken van de lawaai die van de fans af komen (fan van de HD4870x2 deed zo'n slordige 5000rpm op max ).

Hierbij hebben ik en mijn vader een nieuwe waterkoelingssetup gemaakt.
Als pomp gebruik ik een Grundfos UPS 25-60 180 CV-Pomp, de reden hiervoor is dat wij deze pomp hier nog hadden liggen, hij goed sterk is, en onhoorbaar stil is.
Als radiator weer een Racimex Oliekoeler.
En als koelblokken gebruik ik een Stock 775 koeler (met koperen core), voor de Q6600, en een Koolance VID-487 FullCover block voor de HD4870x2.
De loop is een parallelle loop. Dus een aparte loop voor de CPU en aparte loop voor de GPU.
Deze loops gaan wel allebei door de zelfde pomp en radiator.

Design en ideeën zijn puur uit fantasie

Hierbij nog wat foto's :








Verder wil men natuurlijk ook de temps weten.
Denk wel, ik heb nu op de radiator 1 92mm fan gehad op 12V om de warme lucht af te voeren.
Dit worden uiteindelijk 2 92mm of 2 120mm fans, die meer lucht verplaatsen.
Ook zal ik ze door de koeler laten blazen, in plaats van de warme lucht afzuigen.
Ook zitten in de kast 0 fans (op de fan van de voeding na).
De temps die ik tot nu toe heb gehad zijn (na lang opwarmen):
Idle 40C en op max 65C voor de Q6600
Idle 42C en op max 64C voor de HD4870x2

Nu zijn de temps voor de HD4870x2 geweldig, aangezien deze met stock cooler idle 68C graden was, en full load 95~100C. Ik ben alleen nog niet te spreken over de temps van de Q6600, deze mogen wel een stuk lager naar mijn inzien. Dan zal dit nog wel een stuk lager worden als ik 2 fatsoenlijke fans op mijn radiator ga zetten, en wat fans in mijn case voor de airflow.

Dan ook nog maar even voor de geïnteresseerden een To-Do list van dit moment.
- Cable management, want is nu een bende
- Andere fans voor de radiator + goede casefans zoeken (zo stil mogelijk, liefst niet hoorbaar)
- Harde schijven ophangen in de 5.25" bays met elastieken, scheelt weer lawaai
- Stresstesten, en misschien overclocken (3.6GHz staat op het lijstje, maar dat licht helemaal aan de te behalen temps)


Verder wil ik ook mijn vader bedanken voor de sponsoring, tijd en moeite die hij er ingestopt om mij te helpen.
Hierbij heb ik de kosten voor de waterkoeling ook bijzonder laag kunnen houden.
Dit kwam namelijk uit op <50€, en daar zit het volgende bij
- Stock 775 koeler
- GPU Block
- Olie Radiator
- CV-Pomp
- Alle slangen, klemmen, verbinden en fittingen

Resultaat van de waterkoeling is ook, dat als het "Tijdelijke" fannetje op de radiator uit staat, de pc niet te horen is. Enige wat dan aanstaat is de PSU fan en de pomp, maar die zijn allebei te stil om fatsoenlijk te horen.

Als laatste wil ik zeggen dat opmerkingen/tips zeer welkom zijn.
Vooral rondom het koelen, aangezien ik de temps nog wel een stukje lager wil hebben.
En ik hoop dat jullie genoten hebben van mijn korte CIP

Verder zijn vragen altijd welkom.

[Crahsystor]

minibike12 schreef op zondag 12 februari 2012 @ 22:07:
Dit vooral omdat je het verschrikkelijk stil kan maken, wat ook mijn bedoeling is.

Wat is je definitie van stil? Ik zie een losse HDD op de bodem van de kast liggen en een TX650 voeding. Dat kan nooit stil zijn naar mijn idee.
Maar misschien ben ik op geluid wat te kritisch. Mijn definitie van stil is dan ook simpel; kun je de PC horen op 50cm dan is hij niet stil.

[MetalMarty]

Crahsystor schreef op zondag 12 februari 2012 @ 22:18:
[...]

Wat is je definitie van stil? Ik zie een losse HDD op de bodem van de kast liggen en een TX650 voeding. Dat kan nooit stil zijn naar mijn idee.
Maar misschien ben ik op geluid wat te kritisch. Mijn definitie van stil is dan ook simpel; kun je de PC horen op 50cm dan is hij niet stil.

Van die HDD los op de bodem liggen heb je gelijk in.
Deze heb ik er met testgebruik ook niet zo ingehad, maar deze heeft op iets zachts gelegen, dus herrie van de HDD was eigenlijk niet te horen.

En die TX650 die ik heb is toch wel zeer stil hoor.

En mijn definitie van stil is dat je je oor op de kast moet leggen om de pomp/PSU fan te horen.
<50cm dus

[ Voor 3% gewijzigd door MetalMarty op 12-02-2012 22:23 ]

[godofal]

ik vind 'm prachtig ik houd wel van de "monsterlijke" PC's ipv zoals tegenwoordig alles strak en netjes zonder gedoe

ik denk trouwens dat je (veel) betere temps kan halen als je een seriele loop ipv paralelle loop opzet
verschil in temperatuur door opgewarmd water ga je nouwelijks merken: heb hier 2 HD5970's op 100% load watergekoeld staan en het verschil daartussen is 3 graden
dat is dus 3 graden verschil met rond de 300 watt aan warmte

waar ik erg nieuwschierig naar ben is hoe je dat custom block hebt gemaakt, de 2de
hoe ga je zeg maar het bochtje om binnen in de koeler?
heb je mss een plaatje v/d onderkant, of is die verder niet aangepast?

vind het iig een érg slim idee met die koeler/block combi, volgens mij kan je daar een érg leuke combi mee maken als kant en klare oplossing
denk H100/H60+scythe mugen 2 rev.B ofzo, dan heb je een érg goeie koeler voor 100~150 euro, kant en klaar!
patent op aanvragen joh

[ Voor 3% gewijzigd door godofal op 12-02-2012 23:38 ]

[MetalMarty]

godofal schreef op zondag 12 februari 2012 @ 23:34:
ik vind 'm prachtig ik houd wel van de "monsterlijke" PC's ipv zoals tegenwoordig alles strak en netjes zonder gedoe

ik denk trouwens dat je (veel) betere temps kan halen als je een seriele loop ipv paralelle loop opzet
verschil in temperatuur door opgewarmd water ga je nouwelijks merken: heb hier 2 HD5970's op 100% load watergekoeld staan en het verschil daartussen is 3 graden
dat is dus 3 graden verschil met rond de 300 watt aan warmte

waar ik erg nieuwschierig naar ben is hoe je dat custom block hebt gemaakt, de 2de
hoe ga je zeg maar het bochtje om binnen in de koeler?

vind het iig een érg slim idee met die koeler/block combi, volgens mij kan je daar een érg leuke combi mee maken als kant en klare oplossing
denk H100/H60+scythe mugen 2 rev.B ofzo, dan heb je een érg goeie koeler voor 100~150 euro, kant en klaar!
patent op aanvragen joh

Thanks voor compliment
Ik vind het zelf ook wel wat hebben.
Ergens zijn de perfect uitgewerkte pc's ook mooi om te zien, maar dit is ook wel leuk.
En of het nu mooi is of niet, het werkt.

Maar wat zou het grote voordeel zijn van een seriele loop tov een parallelle loop?

En het custom block is vrij simpel.
(kan ik eigenlijk niet vertellen als ik er een patent op wil aanvragen, maargoed )
Bij de Stock 775 koelers met koperen core, is de core hol van boven.
Als je de fan er af klikt heb je een koperen potje over, met een aluminium ring eromheen.
Nu is hier een messing deksel in geperst en dicht gesoldeerd.
Hier zijn ook 2 gaatjes ingeboord, en 2 pijpjes ingesoldeerd, waar de slangen op geklemd zitten.
En door de kracht van de pomp word het gewoon fatsoenlijk rond gepompt.

Totale kosten voor het custom block :
€10,-
Block van een medetweaker overgekocht, kosten waren incl. shipping in doosje.
Rest hadden we allemaal liggen, en is op maat gemaakt.

Ik heb nog zo'n koeler liggen, dus kan eventueel naar wens een foto posten, om te laten zien wat ik bedoel.

P.s. Offtopic: De koeler van de passieve loop (kan ofc. ook actief gebruikt worden), gaat misschien binnenkort de deur uit, weet niet of hier eventueel animo voor is? Anders houd ik hem namelijk zelf

[ Voor 7% gewijzigd door MetalMarty op 12-02-2012 23:46 ]

[godofal]

als je het serieel doet dan kan je pomp water makkelijker rondpompen, het water volgt altijd de weg van de minste weerstand, dus zal 1 van je 2 lopen een mindere flow hebben
bovendien heb je een hoop extra water wat door de dubbele loop nóg lastiger word om rond te pompen

mooi afgewerkte PC's ben ik wel fan van, maar die pomp+rad bovenop vind ik geweldig, ziet er gewoon bruut uit

patent aanvragen op het idee is geen probleem hoor als anderen het gaan DIYen dan maakt dat vrij weinig uit; tegen een groot bedrijf dat ze in grote oplage zou gaan maken maakt het wel een stuk uit, kan je goed aan verdienen
maar goed, dan moet je eerst de cash ophoesten om uberhaubt het patent in te dienen, want zoals ik het begrijp kost dat nog een behoorlijke zak met centen

maar ff dat ik het goed begrijp:
het is gewoon een holle buis die afgedicht is van 2 kanten, en in 1 v/d 2 kanten zitten 2 gaatjes?
dan krijg je redelijk wat stilstaand water in die "buis" lijkt me
wss kan je het niet zomaar ff aanpassen, maar wat nou als je een plaatje door het midden laat gaan zoals dit ongeveer:


dwarsdoorsnede zeg maar, hopelijk beetje duidelijk
heb ff voor het gemak de koelvinnen niet meegetekend met mijn überpainskills, zouden toch alleen maar grote grijze vlakken worden vanuit deze "hoek"

[Fordox]

wat ik wel eens eerder had gezien, was een towerkoeler (volgens mij een nh-d14 noctua), die in een soort doos van plexiglas zat en ipv luchtstroom ging er water doorheen (vond ik geniaal, maar wel ver gezocht).
dit doet mij er ook aan denken, maar dan iets minder extreem.

volgens mij heb je in dat blok van je cpu geen ribbels aan de binnenkant aangebracht. als je dit doet, heb je een veel groter contactoppervlak. gewoon vlak koper werkt dus niet enorm goed zoals ik dit nu ook zie.

serieel je loop zetten is ook beter, want dan heb je meer flow. meer flow=meer koeling. het opgewarmt water maakt niet bijzonder veel uit.

[vapo_chiller]

meer flow is niet altijd beter koeling, teveel flow is ook niet goed, moet de vloeistof ook de kans geven om de warmte op te nemen van het te koelen product, als het erover vliegt heeft t de kans niet om die warmte op te nemen.

Omdat de oppervlakte ook kleiner is waar de warmte van komt, dan een radiator waar het terug moet koelen is een grotere oppervlakte.

[MetalMarty]

godofal schreef op maandag 13 februari 2012 @ 01:17:
als je het serieel doet dan kan je pomp water makkelijker rondpompen, het water volgt altijd de weg van de minste weerstand, dus zal 1 van je 2 lopen een mindere flow hebben
bovendien heb je een hoop extra water wat door de dubbele loop nóg lastiger word om rond te pompen

mooi afgewerkte PC's ben ik wel fan van, maar die pomp+rad bovenop vind ik geweldig, ziet er gewoon bruut uit

patent aanvragen op het idee is geen probleem hoor als anderen het gaan DIYen dan maakt dat vrij weinig uit; tegen een groot bedrijf dat ze in grote oplage zou gaan maken maakt het wel een stuk uit, kan je goed aan verdienen
maar goed, dan moet je eerst de cash ophoesten om uberhaubt het patent in te dienen, want zoals ik het begrijp kost dat nog een behoorlijke zak met centen

maar ff dat ik het goed begrijp:
het is gewoon een holle buis die afgedicht is van 2 kanten, en in 1 v/d 2 kanten zitten 2 gaatjes?
dan krijg je redelijk wat stilstaand water in die "buis" lijkt me
wss kan je het niet zomaar ff aanpassen, maar wat nou als je een plaatje door het midden laat gaan zoals dit ongeveer:
[afbeelding]

dwarsdoorsnede zeg maar, hopelijk beetje duidelijk
heb ff voor het gemak de koelvinnen niet meegetekend met mijn überpainskills, zouden toch alleen maar grote grijze vlakken worden vanuit deze "hoek"

Over het seriële gedeelte heb je wel gelijk inderdaad.
Maar de pomp pompt zeker weten genoeg water rond om beide loops fatsoenlijk van water te voorzien.
Om een beetje een idee te geven.
Dit is een foto van een onbewerkte koeler :


In die koperen core hebben wij een dekseltje gemaakt, en daar de pijpjes ingezet.
Voor zover ik weet zitten deze wel diep genoeg om al het water te verplaatsen.
Maar aan een plaatje er tussenin heb ik inderdaad ook zitten denken.
Misschien leuk voor de volgende keer .

En ergens denk ik ook dat de flow/koelblok niet het probleem is.
Als ik mijn pc namelijk opstart, en in idle laat staan.
Duurt het echt een dik uur voordat die stabiel rond de 39/40C blijft hangen.
En onder load duurt het ook nog 30+ min om een op de idle temps van 40C terug te vallen.

Wat me ook opvalt, is dat de videokaart en de processor dezelfde temps hebben.
Op idle allebei ~40C, en op Load allebei ~65C.
Dus kwa waterkoeling zal het wel goed zitten, het is alleen de warmte afvoer die beter moet.
Aangezien volgens mij het water gewoon na een tijd op temperatuur is, en dit de CPU en GPU op gelijke temps houd. En dus ook de CPU op relatief hoge temps.

Ik moet dan ook op de radiator nog andere fans zetten.
En ik ben van plan om in me case nog wat fatsoenlijke fans te zetten, zodat daar ook voldoende airflow zit.
Nu is er ook helemaal geen airflow in de case, en ik denk dat als dit er wel is, dat het externe gedeelte van de CPU koeler ook zijn werk gaat doen, en dus weer een paar graden zal dalen.

Ook voor de warmte afvoer zijn tips reuze welkom.
Bijvoorbeeld rondom fans etc.

[godofal]

[b][message=37666860,noline]volgens mij heb je in dat blok van je cpu geen ribbels aan de binnenkant aangebracht. als je dit doet, heb je een veel groter contactoppervlak. gewoon vlak koper werkt dus niet enorm goed zoals ik dit nu ook zie.

idd, maar hoe je ribbels oid wilt aanbrengen in zo'n koelblok?
mss wat koperen "bobbels" oid in de binnenkant kan solderen? ff m'n uberpaintskillz weer gebruiken ^^

vapo_chiller schreef op maandag 13 februari 2012 @ 10:20:
meer flow is niet altijd beter koeling, teveel flow is ook niet goed, moet de vloeistof ook de kans geven om de warmte op te nemen van het te koelen product, als het erover vliegt heeft t de kans niet om die warmte op te nemen.

Omdat de oppervlakte ook kleiner is waar de warmte van komt, dan een radiator waar het terug moet koelen is een grotere oppervlakte.

dat er zoiets als te veel flow bestaat lijkt me niet
dat zou logisch zijn als er deels lucht en deels water overheengaat, want dan zou je dus onderbrekingen hebben in het opwarmen
maar omdat het alleen water is staat het block áltijd in contact met water, dus warmt het altijd een deel van het water op

minibike12 schreef op maandag 13 februari 2012 @ 11:47:
En ergens denk ik ook dat de flow/koelblok niet het probleem is.
Als ik mijn pc namelijk opstart, en in idle laat staan.
Duurt het echt een dik uur voordat die stabiel rond de 39/40C blijft hangen.
En onder load duurt het ook nog 30+ min om een op de idle temps van 40C terug te vallen.

Wat me ook opvalt, is dat de videokaart en de processor dezelfde temps hebben.
Op idle allebei ~40C, en op Load allebei ~65C.
Dus kwa waterkoeling zal het wel goed zitten, het is alleen de warmte afvoer die beter moet.
Aangezien volgens mij het water gewoon na een tijd op temperatuur is, en dit de CPU en GPU op gelijke temps houd. En dus ook de CPU op relatief hoge temps.

Ook voor de warmte afvoer zijn tips reuze welkom.
Bijvoorbeeld rondom fans etc.

~40/65 zijn redelijk hoge temps voor dit soort waterkoeling vind ik hoor, je hebt echt een mega rad
ik weet zo ongeveer zeker dat je een stuk lagere temps gaat krijgen als je het in serie zet, die 5970's waar ik het over had zitten op één 360 rad aangesloten met een normale pomp

qua fans; ik heb scythe gentle tyhpoon's 120mm, die zijn erg stil op volle toeren
nou ben ik wel redelijk wat lawaai gewend, maar ze zijn iig stiller dan andere 120mm fans die ik heb en ze verplaatsen erg veel lucht
douw er daar 1tje van op je rad op wat lagere toeren en hij zal fluisterstil zijn
anders moet je ff op silentpcreview kijken, daar kan je zéker de stilste fans vinden

lang bericht geworden zo

[Fordox]

De ribbels kun je maken door middel van wat te krassen in het koper. als je heel veel fijne lijntjes (het liefst in patroon) hebt gemaakt met bijv. een kraspen, zal je denk ik al wel wat meer oppervlakte hebben.

zoals ik het nu zie denk ik dat de koper te dik is (tussen het water en de cpu). je wilt eigenlijk meer een brede plaat hebben dan een hoge koker.

qua fans; ik heb scythe gentle tyhpoon's 120mm, die zijn erg stil op volle toeren
nou ben ik wel redelijk wat lawaai gewend, maar ze zijn iig stiller dan andere 120mm fans die ik heb en ze verplaatsen erg veel lucht
douw er daar 1tje van op je rad op wat lagere toeren en hij zal fluisterstil zijn
anders moet je ff op silentpcreview kijken, daar kan je zéker de stilste fans vinden

de gentle typhoons met een hogere rpm (er zijn meerdere versies) staan er juist bekend om dat ze heerlijk veel lawaai produceren.

[ Voor 42% gewijzigd door Fordox op 13-02-2012 12:24 ]

[Singular1ty]

de gentle typhoons met een hogere rpm (er zijn meerdere versies) staan er juist bekend om dat ze heerlijk veel lawaai produceren.

Dat is relatief. Ik vind m'n 5400RPM GT stiller/gemakkelijker aan te horen dan m'n San Ace op 3200rpm, puur door de pitch van de toon. Dat is ook een beetje wat die fans bijzonder maakt. Nou zijn zulke waanzinnige toerentallen nooit echt lekker op je gemoedsrust maar het maakt wel een verschil.

De sub 1500rpm GT's zijn erg stil.

[MetalMarty]

~40/65 zijn redelijk hoge temps voor dit soort waterkoeling vind ik hoor, je hebt echt een mega rad
ik weet zo ongeveer zeker dat je een stuk lagere temps gaat krijgen als je het in serie zet, die 5970's waar ik het over had zitten op één 360 rad aangesloten met een normale pomp

qua fans; ik heb scythe gentle tyhpoon's 120mm, die zijn erg stil op volle toeren
nou ben ik wel redelijk wat lawaai gewend, maar ze zijn iig stiller dan andere 120mm fans die ik heb en ze verplaatsen erg veel lucht
douw er daar 1tje van op je rad op wat lagere toeren en hij zal fluisterstil zijn
anders moet je ff op silentpcreview kijken, daar kan je zéker de stilste fans vinden

lang bericht geworden zo

Berichten worden al snel lang

Maar 40/65C is idd aan de hoge kant.
Note wel dat de CPU een TDP heeft van 105watt.
En de GPU van 350watt, dus ik moet wel mega veel warmte afvoeren.

Verder heb ik ook wel een beetje het gevoel dat de temps van mijn CPU gelinkt staan aan de GPU.
Toen ik mijn pc opstartte om te testen las ik temperaturen uit van ~22C op mijn CPU, en ~27C op de GPU.
En toen de GPU op begon te warmen, en idle bleef op 40C, werd de CPU ook ~40C, maar wel pas na 20~30min later.

Verder vind ik de GPU temps wel netjes, aangezien deze eerst met stock cooler 68/100C waren

En denk er ook aan dat ik nu praktisch gezien zeer weinig koeling heb kwa fans.
Ik denk dat als ik ipv die zuigende 92mm fan 2x120mm push fans oid er op zet.
Dat dit ook al weer goed in temps scheelt.
Ik wil ik nog gaan kijken of ik nog 2x120mm in mijn kast kwijt kan.
Dit zal ook nog wel wat graden schelen op de CPU.

Punt is wel dat mijn Rad 95mm breed is.
Dus ik moet even kijken met mijn pomp en dergelijken of ik er 120mm fans op krijg.
Verder ben ik ook nog een beetje aan het oriënteren welke fans stil zijn, maar tegelijkertijd ook veel lucht verplaatsen.

Verder denk ik dat de warmteoverdracht in het CPU block naar het water wel goed genoeg is.
Aan gezien mijn rad en dergelijken wel gewoon warm worden.

[ Voor 10% gewijzigd door MetalMarty op 13-02-2012 13:09 ]

[RobinHood]

Hoe groter de fan, hoe meer lucht ie verplaatst bij hetzelfde toerental. Ook word vaak push-pull aangeraden. Regelbare fans zijn ook handig: bij idle op laag (stil) zetten en bij gamen omhoog draaien, als ik game zet ik het geluid toch hard, wat fans erbij zijn dan niet erg.

[Fordox]

Het word inderdaad warm, maar dat betekend niet dat het optimaal is
Welke koelpasta gebruik je eigg?

[MetalMarty]

VasZaitsev schreef op maandag 13 februari 2012 @ 13:24:
Hoe groter de fan, hoe meer lucht ie verplaatst bij hetzelfde toerental. Ook word vaak push-pull aangeraden. Regelbare fans zijn ook handig: bij idle op laag (stil) zetten en bij gamen omhoog draaien, als ik game zet ik het geluid toch hard, wat fans erbij zijn dan niet erg.

Push-Pull bedoel je met 1 fan onder die blaast, en 1 fan bovenop die zuigt?
Dat is misschien ook wel een idee.
En ik heb inderdaad ook wel zitten denken aan een fan controller oid.

Verder is de tijdelijke 92mm fan die er nu op zit ook niet helemaal geweldig.
Deze blaast meer lucht naar de zijkant dan naar onder
Maar die fan is redelijk oud ook.

Het word inderdaad warm, maar dat betekend niet dat het optimaal is
Welke koelpasta gebruik je eigg?

Staat geen merk op de tube
Maar heb hem vantevoren wel getest.
Temps op mijn HD4870x2 waren toch wel weer een stuk omlaag gegaan na koelpasta vervangen.
Het ziet er uit als een vrij pure synthetische zilver.
Kan er wel een keer een foto van maken...

[ Voor 20% gewijzigd door MetalMarty op 13-02-2012 13:37 ]

[Fordox]

Met een groter contqct oppervlak+ betere pasta, kun je wel 10 graden verschil krijgen. Er bestaat een koelpasta topic in het cooling subforum. Lees je maar in.
En misschien is een ventilator toch wel goed voor je water.

[godofal]

minibike12 schreef op maandag 13 februari 2012 @ 12:58:
[...]
Maar 40/65C is idd aan de hoge kant.
Note wel dat de CPU een TDP heeft van 105watt.
En de GPU van 350watt, dus ik moet wel mega veel warmte afvoeren.

Verder vind ik de GPU temps wel netjes, aangezien deze eerst met stock cooler 68/100C waren

En denk er ook aan dat ik nu praktisch gezien zeer weinig koeling heb kwa fans.
Ik denk dat als ik ipv die zuigende 92mm fan 2x120mm push fans oid er op zet.
Dat dit ook al weer goed in temps scheelt.
Ik wil ik nog gaan kijken of ik nog 2x120mm in mijn kast kwijt kan.
Dit zal ook nog wel wat graden schelen op de CPU.

Punt is wel dat mijn Rad 95mm breed is.
Dus ik moet even kijken met mijn pomp en dergelijken of ik er 120mm fans op krijg.
Verder ben ik ook nog een beetje aan het oriënteren welke fans stil zijn, maar tegelijkertijd ook veel lucht verplaatsen.

dan nog zijn het nog steeds hoge temps, die 2 5970's die hier staan worden 37 en 40 graden, onder 100% load
en die dingen hebben een TDP van 300watt each

ik denk dat voor de airflow in je kast zelf 1 120mm fan ergens achter genoeg is, heel veel airflow heb je niet meer nodig aangezien je je CPU en GPU hebt gewatercooled
push/pull lijkt me een beetje overkill, aangezien je het dan niet meer zo stil hebt als je mss zou willen en qua temps zal het weinig uitmaken uiteindelijk

is iets van een vierkante/ronde trechterdingetje niet een idee? 120mm naar 95mm lijkt me goed te doen, en dan heb je ook nog betere koeling dan direct de fans erop; op die manier heb je altijd een klein cirkeltje in het midden van de fan waar dus nouwelijks airflow zit

[MetalMarty]

Fordox schreef op maandag 13 februari 2012 @ 14:04:
Met een groter contqct oppervlak+ betere pasta, kun je wel 10 graden verschil krijgen. Er bestaat een koelpasta topic in het cooling subforum. Lees je maar in.

Daar heb je een punt.
Maar ik ga eerst ff met deze setup een beetje proberen wat de mogelijkheden zijn.
Maar ik zal het in gedachten houden, als ik binnenkort weer een en ander aan ga passen.

En misschien is een ventilator toch wel goed voor je water.

Als je goed gelezen had, wist je dat ik nog bezig was.
En dat ik opzoek ben naar 2x 120mm fans voor in mijn case.
En 2x 120mm fans voor op mijn koeler.

dan nog zijn het nog steeds hoge temps, die 2 5970's die hier staan worden 37 en 40 graden, onder 100% load
en die dingen hebben een TDP van 300watt each

ik denk dat voor de airflow in je kast zelf 1 120mm fan ergens achter genoeg is, heel veel airflow heb je niet meer nodig aangezien je je CPU en GPU hebt gewatercooled
push/pull lijkt me een beetje overkill, aangezien je het dan niet meer zo stil hebt als je mss zou willen en qua temps zal het weinig uitmaken uiteindelijk

is iets van een vierkante/ronde trechterdingetje niet een idee? 120mm naar 95mm lijkt me goed te doen, en dan heb je ook nog betere koeling dan direct de fans erop; op die manier heb je altijd een klein cirkeltje in het midden van de fan waar dus nouwelijks airflow zit

Temps zijn idd nog wel aan de hoge kant.
Maar is nog een CIP

Van die trechters zijn wel een geniaal idee tbh.
Dan heb je ook veel meer effect van 1 fan, dan als je hem er direct opzet.
Als je zo'n trechter gebruikt, zal je dan een groot verschil merken als je 2 fans in pull zet?
Want op mijn koeler heb ik meer ruimte dan er onder, en het is niet handig om lucht naar onder te duwen.

Ik heb ook even een schetje in paint gemaakt.
Hopelijk is het begrijpelijk, want is snel met touchpad gemaakt.
Dit is de rad + 2x 120mm fan + trechter.

[ Voor 26% gewijzigd door MetalMarty op 13-02-2012 15:25 ]

[godofal]

ik denk dat je 'm perfect hebt met die trechter
nu nog zorgen dat het er rad uit ziet

[Fordox]

Het zijn geen trechters, maar fan-ducts. Ze zitten wel eens in kant en klare hp computers. Kun je wss dus ook kopen ipv maken.

[MetalMarty]

Fan-duct, dat was de naam ja.
Maar ik denk niet dat je die met deze afmetingen kan kopen, aangezien dit niet echt standaard maten zijn.
Over een tijdje heb ik een Lasersnijder tot mijn beschikking, dus dan kan ik misschien een mooie Fan-duct maken

[Fordox]

120x92 denk ik wel. je hebt ook 92 cm fans. http://tweakers.net/price...2ZYmkmSwwh2M5cy-r1xh0KaUv

fan-ducts kan ik niet vinden in de pricewatch... vast wel op ebay oid

[MetalMarty]

Fordox schreef op maandag 13 februari 2012 @ 18:25:
120x92 denk ik wel. je hebt ook 92 cm fans. http://tweakers.net/price...2ZYmkmSwwh2M5cy-r1xh0KaUv

fan-ducts kan ik niet vinden in de pricewatch... vast wel op ebay oid

Klopt, maar heb toch wel gezien dat 120mm fans een stuk effectiever zijn bij lagere toeren, en ook minder lawaai maken dan 92mm fans. En met een goede fan-duct zijn de 120mm fans helemaal een stuk effectiever dan 92mm fans.
Ook om de redenen die godofall noemt

[Fordox]

ik denk wel dat je een soort galm effect krijgt in een duct waardoor je ze beter zult horen. als je voor efficientie gaat, waarom dan niet gelijk een 140, 200, 220 of 250mm fan? allemaal hetzelfde verhaal

[MetalMarty]

Touché.

Voor wat ik tegen ben gekomen is het verschil in efficientie tussen 92mm en 120mm vrij groot.
En groter is ook niet echt praktisch, daarom zat ik ook aan 120mm te denken.
Zelf zat ik te denken aan bijvoorbeeld 2 Aerocool Shark 12cm Black Edition Fans voor op de radiator.

[Fordox]

beste voor een rad blijven over het algemeen gentle typhoons van scythe. deze hebben een hoge static pressure.

[MetalMarty]

Hmm okey.
En welke kan je dan het beste nemen?
11/12/13/14/15 ?

[737freak]

Hallo allemaal,

Ik heb even een paar vraagjes tussendoor:
Ik ben opzoek naar de volgende maten van de 650D/800D behuizingen:

voor zoals de 650D en de 800D:
- Hoogte van side panel
- Breedte van side panel
- Hoogte van window
- Breedte van window
- Hoogte van bovenkant side panel tot aan het begin van window

Daarnaast heb ik nog een paar vraagjes:
1. Is het mogelijk om de rand rond het window van de 650D er af te halen zodat er een vloeiende overgang zoals bij de 800D ontstaat?
2. Is het mogelijk om een 800D window side panel, met enkele aanpassingen, werkend te krijgen in de 650D?
3. Zijn er mensen die het window van de 650D gemod hebben? Het liefst met foto's...

Alvast bedankt!

[Fordox]

737freak schreef op dinsdag 14 februari 2012 @ 16:50:
Hallo allemaal,

Ik heb even een paar vraagjes tussendoor:
Ik ben opzoek naar de volgende maten van de 650D/800D behuizingen:

voor zoals de 650D en de 800D:
- Hoogte van side panel
- Breedte van side panel
- Hoogte van window
- Breedte van window
- Hoogte van bovenkant side panel tot aan het begin van window

Daarnaast heb ik nog een paar vraagjes:
1. Is het mogelijk om de rand rond het window van de 650D er af te halen zodat er een vloeiende overgang zoals bij de 800D ontstaat?
2. Is het mogelijk om een 800D window side panel, met enkele aanpassingen, werkend te krijgen in de 650D?
3. Zijn er mensen die het window van de 650D gemod hebben? Het liefst met foto's...

Alvast bedankt!

volgens mij vallen de maten wel te vinden in hele uitgebreide reviews. het is een high end kast, dus die zijn er vast wel

[737freak]

Fordox schreef op dinsdag 14 februari 2012 @ 18:15:
[...]

volgens mij vallen de maten wel te vinden in hele uitgebreide reviews. het is een high end kast, dus die zijn er vast wel

Tot nu toe heb ik alleen de totale maten gevonden, niet de maten van alleen de side panels.
Ook de documentatie op de Corsair site bood geen uitkomst...

[Fordox]

online handleiding?

[737freak]

Fordox schreef op dinsdag 14 februari 2012 @ 19:14:
online handleiding?

Dit is de enige handleiding die Corsair online heeft staan:
http://www.corsair.com/me...000023_revAB_650D_QSG.pdf
Zoals je ziet staan hier geen uitgebreide maten of schema's in...

[iNFiNiTY-]

AktiveHate schreef op dinsdag 31 januari 2012 @ 21:28:
Mooie kast is dat die H700, netjes gespoten ook trouwens!
Ik heb hem zelf ook, maar wel iets radicaler gemod, in de voorkant 2x 12cm geschroeft en in het zijpaneel ook nog 1.
Blijft lekker frisjes zo in men kastje, enige nadeel van die kast is dat ie echt loei en loei zwaar is

Thanks!

Ja ik vind het ook zeker een mooie kast, en ik heb hem al sinds 04 geloof ik? Maar qua uiterlijk en inbouw mogelijkheden kan hij nog zeker mee in 2012! Ik ben nog niet helemaal klaar met alle mod's, als ik ermee verder ga zal ik wat meer foto's schieten en laten zien wat er allemaal mee is gebeurd.

En hij is inderdaar loeizwaar! maar wel freezing cold...

[DieNIelzie]

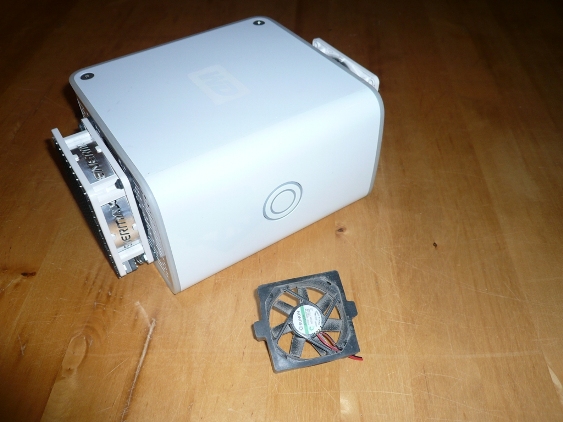

Vandaag een kleine upgrade gedaan.


De kleine fan op de voorgrond maakte te veel lawaai en had het er steeds moeilijker mee.

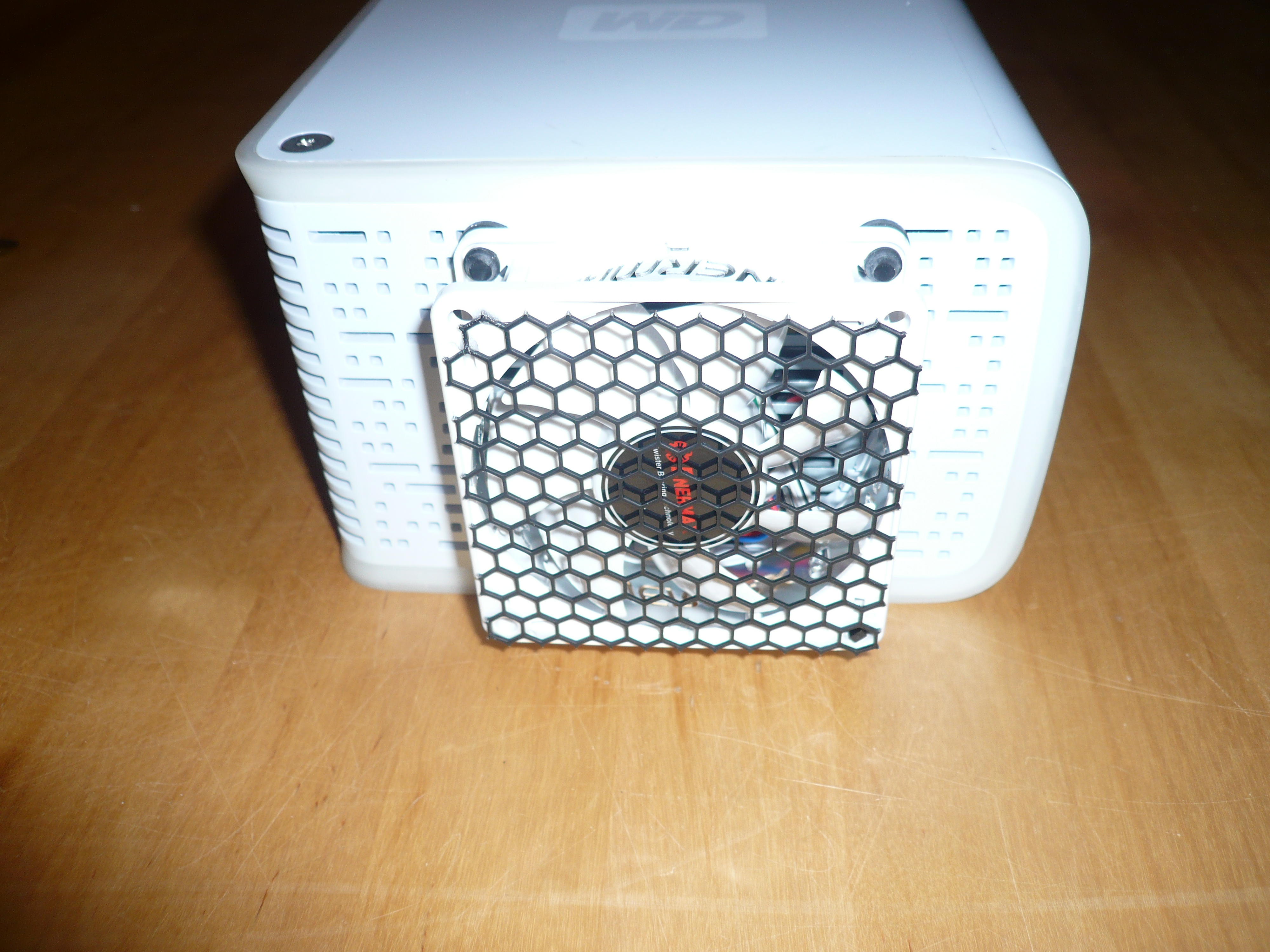

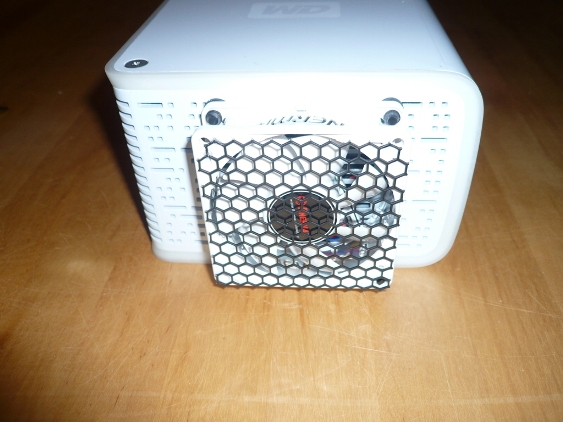

Vooraanzicht

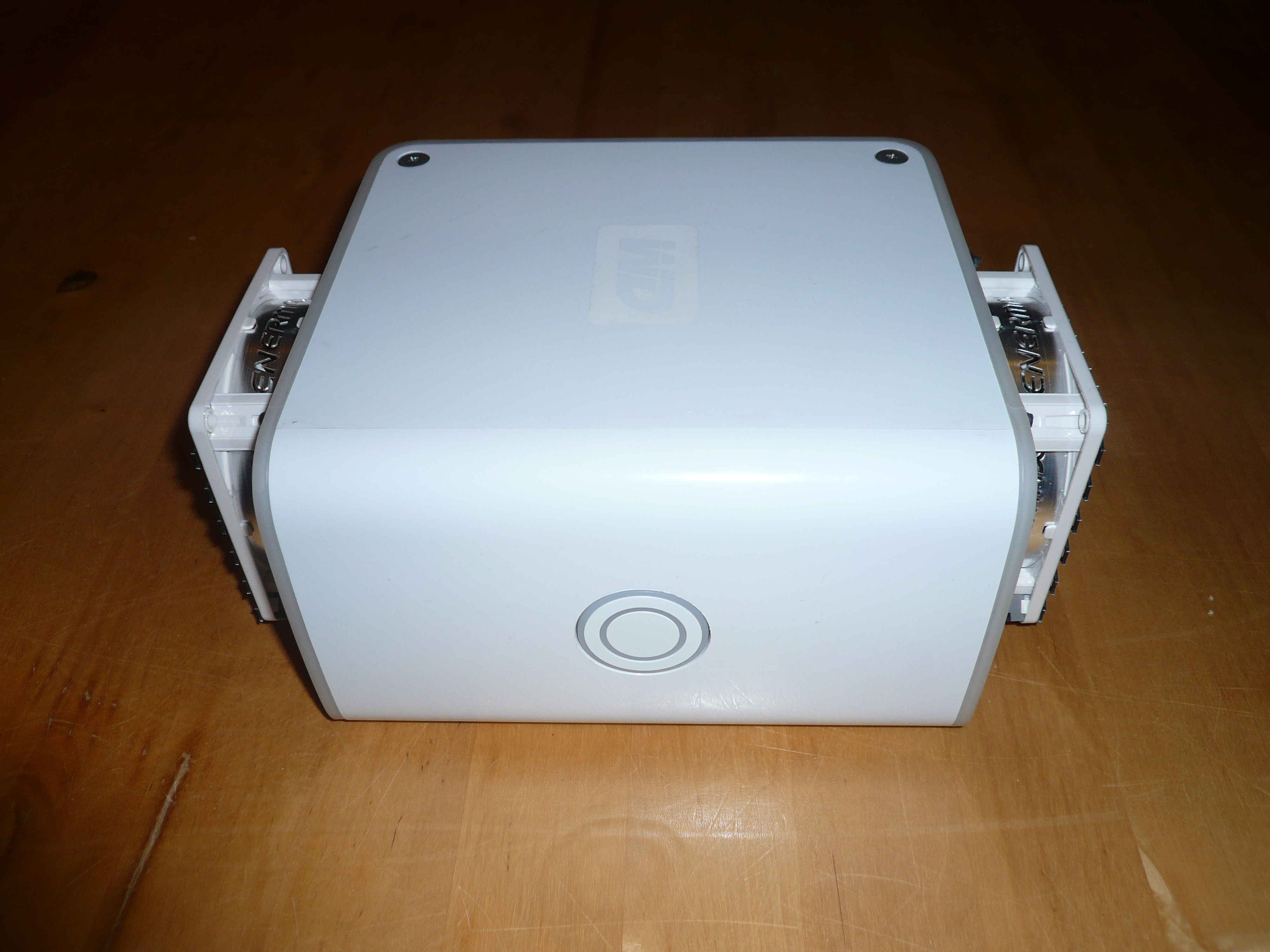

Zij aanzicht

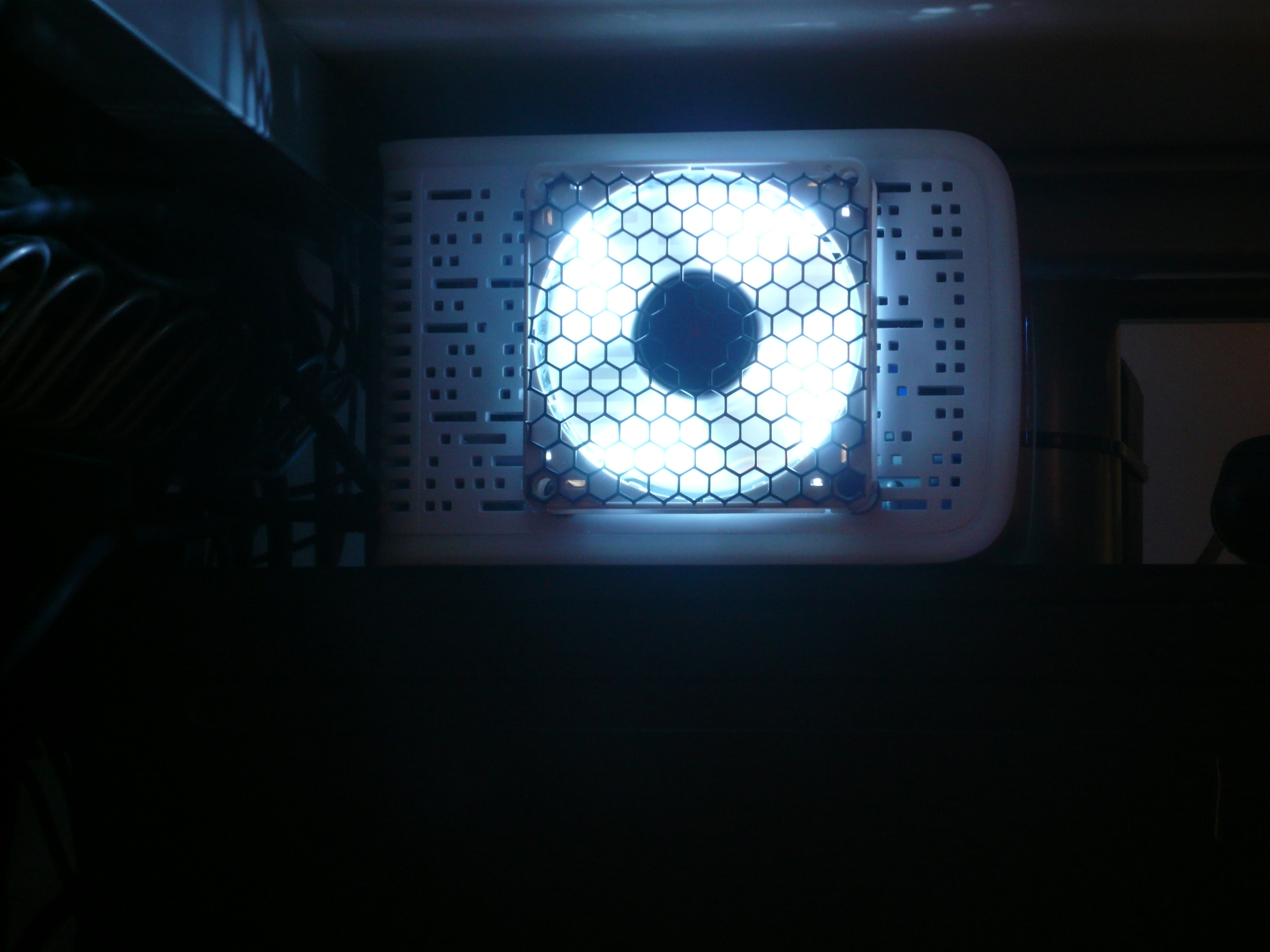

Stilletjes aan het werk

Edit: En de plaatjes nu ook als het goed is

[ Voor 9% gewijzigd door DieNIelzie op 18-02-2012 23:30 ]

[epic_gram]

je plaatjes werken niet.

[Xthemes.us]

Fordox schreef op maandag 13 februari 2012 @ 18:51:
waarom dan niet gelijk een 140, 200, 220 of 250mm fan? allemaal hetzelfde verhaal

De hele grote fans vallen behoorlijk tegen als je bit-tech mag geloven. De Antec Big Boy is de enige van de geteste fans die het aardig doet.

[Verwijderd]

Is dat een NAS?

[DieNIelzie]

Klopt, het is een WD mybook world edition II

[FunFair]

Standaard MS-Tech HTPC case (foto van mede-tweaker)




Mijn FAN-mod, 80mm fan 'vervangen' voor een 120mm exemplaar. (standaard FAN maakt herrie en bromt.)
Heb de kap van de voeding eraf gehaald en een stuk metaal weg geknipt, zodat er nog ruimte boven de FAN is om lucht aan te zuigen. Ding zit bevestigd met dubbelzijdig tape en ty-wraps.

Kan het kwaad voor de airflow als de FAN er boven hangt en blaast i.p.v. er doorheen? Uit veiligheid hoeft het niet echt, gezien deze case bijna nooit open gemaakt zal worden en al helemaal niet wanneer die aan staat.



-edit-
ik moet nog maar even prutsen met plastic en tape om de voeding toch een soort van af te sluiten. Merk dat het systeem wel wat warm wordt, logischerwijs omdat er geen airflow meer is. De warmte blijft binnen, omdat de voeding het er niet uit zuigt volgens mij...?

[ Voor 19% gewijzigd door FunFair op 19-02-2012 21:43 ]

[Turk]

FunFair schreef op zondag 19 februari 2012 @ 17:47:
Standaard MS-Tech HTPC case (foto van mede-tweaker)

[afbeelding]


Mijn FAN-mod, 80mm fan 'vervangen' voor een 120mm exemplaar. (standaard FAN maakt herrie en bromt.)
Heb de kap van de voeding eraf gehaald en een stuk metaal weg geknipt, zodat er nog ruimte boven de FAN is om lucht aan te zuigen. Ding zit bevestigd met dubbelzijdig tape en ty-wraps.

Kan het kwaad voor de airflow als de FAN er boven hangt en blaast i.p.v. er doorheen? Uit veiligheid hoeft het niet echt, gezien deze case bijna nooit open gemaakt zal worden en al helemaal niet wanneer die aan staat.

[afbeelding]

-edit-
ik moet nog maar even prutsen met plastic en tape om de voeding toch een soort van af te sluiten. Merk dat het systeem wel wat warm wordt, logischerwijs omdat er geen airflow meer is. De warmte blijft binnen, omdat de voeding het er niet uit zuigt volgens mij...?

Ik zou een fan aan de achterkant plaatsen, die op 5v laten draaien. Ik weet niet welke afmeting er past, maar ik denk dat je daar meer flow mee bereikt

[FunFair]

Turk schreef op maandag 20 februari 2012 @ 10:18:
[...]


Ik zou een fan aan de achterkant plaatsen, die op 5v laten draaien. Ik weet niet welke afmeting er past, maar ik denk dat je daar meer flow mee bereikt

Dat had ik ook bedacht Ik heb de ventilator van de voeding nu dichter op de voeding geplaatst, zodat deze meer lucht van boven kan aanzuigen. De voeding heb ik met een oud cd-hoesje zo veel mogelijk afgesloten.
Aan de buitenkant van de case, achter de PCI-E sloten, heb ik nu een 92mm FAN achter gezet, welke voltage gestuurd door de BIOS op 50% staat. Helaas zijn er niet echt mogelijkheden om de FAN netjes vast te zetten met schroefjes, dus hier heb ik maar weer dubbelzijdig tape gebruikt. Had ook nog een FAN guard liggen, voor een 80mm FAN, dus die heb ik een beetje creatief vastgezet, zodat je niet zomaar je vingers in de ventilator krijgt.

Hoewel het wel lelijk is zo'n ventilator aan de achterkant, staat het geheel toch in een tv-meubel en zie je er dus niets van terug. Temperatuur van de CPU is van 55 naar 35 gedaald en de case blijft nu wel lekker koel.

[Verwijderd]

..

[ Voor 99% gewijzigd door Verwijderd op 21-02-2013 11:43 ]

[.Sjoerd]

Heb een paar dagen terug een tweede fancontroller aangeschaft, een NZXT sentry mesh, lekker onopvallend. De reden was omdat ik de overgebleven nog niet gecontrolde fans dan ook kon aansturen en niet constant nodeloos liepen te draaien. Blijkt, standje helemaal naar beneden is niet uit. loopt dan op +- 5v. Dat wil ik niet.

Situatie nu:


Ik kan er een schakelaar tussen zetten:

Maar ik heb geen idee wat voor en waar ik die kwijt kan.

Een elegantere oplossing lijkt mij dat de lege schuif dat dan regelt:

Heb alleen geen idee of dat gaat werken. En of die fan poort het voltage/wattage van de overige 4 fan's +CCFL's aan kan.

[Fordox]

lijkt me sterk dat alles van de 5 volt lijn komt. als je de 12 volt lijn en de 5 volt aan 1 schakelaar hangt, heb je iig gegarandeerd succes.
alleen de schakelaar kan denk ik niet achter een schuif, dit is namelijk een pot meter die de voltage naar boven of beneden regelt. zoals je het nu zegt, dat alles op zen laagst nog draait, heb je dus geen uit-setting op een schuif.

misschien een extra frontje met switches? of op de bovenkant/achterkant van de kast

[.Sjoerd]

Oja, natuurlijk...

Dus dat wordt dan optie 1. Tuimelschakelaartje in een front panel modden dan maar.

Edit:
Nu zit er wel een knop op m'n CM690II die normaal gesproken is voor de LED's in de front fan aan/uit, die ik nooit gebruik, maar lijkt me dat die niet sterk genoeg is hiervoor? de ccfl's kan ik ook op een andere molex aansluiten natuurlijk (zie tekening)

Scythe kama oid. moet scythe kazemaster pro zijn trouwens, maar lijkt mij niet relevant.

[ Voor 67% gewijzigd door .Sjoerd op 24-02-2012 20:39 ]

[[Remmes]]

zal vast wel sterk genoeg zijn hoor lijkt me.. anders zoek je spec van schakelaar op...

[ Voor 41% gewijzigd door [Remmes] op 24-02-2012 21:25 ]

[.Sjoerd]

Dat werkte niet. De fans bleven met de knop op standje uit draaien, waar het wel langzamer en met een hoop geratel, met de knop op aan/in gewoon normaal.
Moet ik soms een andere kabel dan de rode interveniëren?

edit:
Oke, normaal gesproken in mijn hoofd is rood +, zwart- en geel ground. Niet dus. Google leert me dat geel +12v is en rood +5v... Ik ben duidelijk geen ervaren modder....

De gele zal ik dus moeten switchen. maar wat dan te doen met de rode?

óf gewoon een prefab molex switch kopen...

[ Voor 41% gewijzigd door .Sjoerd op 24-02-2012 22:36 ]

[Mart96]

weet iemand hier toevallig hoe ik het goedkoopst/makkelijkst aan een stukje blauw/halfdoorzichtig plastic kom ten grote van een 3,5"bay??

[CDA441]

Geen zin om een xpost te doen en het mag denk ik ook niet dus:
CDA441 in "Air Cooled Gallery"

Van kleurencombinatie zwart-staal, naar bruin (hout)-staal, naar zwart-wit fractal design achtig
Nog tips welke dingen die ik wit (of zwart) kan spuiten?
Ik hoor het graag

[NoFearCreations]

Meme-Puter or Computer Memefication??

[Verwijderd]

Geen echte casemod, maar wel een heel leuk kastje





pssst.. hijs ook te koop!

[Swedish Clown]

Ziet er gaaf uit hoor maarre...

pssst.. Zou je geen processorkoeler installeren!?

[PieterAelse]

NoFearCreations schreef op maandag 27 februari 2012 @ 12:55:
[afbeelding]

Meme-Puter or Computer Memefication??

haha nice! Kun je eens een foto recht van de zijkant maken?

[NoFearCreations]

Zal ik morgen overdag even doen...

[ Voor 67% gewijzigd door NoFearCreations op 27-02-2012 22:52 ]

[sebastius]

Verwijderd schreef op maandag 27 februari 2012 @ 20:49:
Geen echte casemod, maar wel een heel leuk kastje

[afbeelding]

[afbeelding]

pssst.. hijs ook te koop!

Jeetje, das een klassiekertje zeg!

[Verwijderd]

sebastius schreef op maandag 27 februari 2012 @ 22:39:
[...]

Jeetje, das een klassiekertje zeg!

Dat is het inderdaad. Het is een Drome kastje . Hij zit me alleen erg in de weg

[sebastius]

Gewoon in V&A zetten, raak je echt wel kwijt en snel ook!

[zoepersooi]

de kast heeft heel lang in v&a gestaan
was hem al een paar keer tegengekomen

[Verwijderd]

Hij heeft inderdaad in de V&A gestaan. maar ik had toch echt gedacht er sneller van af te komen.. geduld...

[NoFearCreations]

Hier nog een extra foto van de Meme-Puter, nu met extra Trollfan voor de graka:

[Meelobee]

Ben weer een klein stukje verder gegaan met m'n mod, heb het rechter achterkantje gemaakt en de rads goed bevestigd & kabels gesleeved:







Bijna tijd voor de linkerkant

[Nesse1234]

Window in me game systeem gemaakt.



Ik zal later nog eens een schep fototje schieten!

[ Voor 16% gewijzigd door Nesse1234 op 05-03-2012 19:05 ]

[vapo_chiller]

Ziet er goed uit NESSE

[ Voor 105% gewijzigd door vapo_chiller op 06-03-2012 16:22 ]

[Fordox]

Misschien iets voor je eigen cip topic? Een modje had je er al eerder op gewezen

[vapo_chiller]

Maar daar heb k het niet gepost.
het ging over dubbel posten

[Fordox]

waarom post je hem dan wel hier, en niet in je cip?
best onlogisch lijkt me, want een topic van een build volgen is wel zo fijn met alle foto's.

[_ferry_]

Klopt, ik zit er niet op te wachten dat er eerst een CiP actief is totdat de kast ongeveer klaar is, en dan hier verder gegaan wordt. Het is OF in je CiP posten, OF hier, met de voorkeur voor je eigen topic, ivm met het centraal houden van de foto's en de discussie

[Fordox]

afijn.

ik heb nu even zelf een stoffilter in mijn kast gemaakt van een oude speaker kap/filter/mesh spul.
werkt ideaal, alleen de montage kon ik wel wat beter bedenken (ik heb gaten gemaakt in de mesh en door de gaten de bevestiging van de ventilator gedaan).
pics volgen nog, ik merk het verschil wel geeft nu een ook mooiere zilverkleur aan mijn witte fans. en gelukkig geen blokkade voor mijn airflow ^^ ik had toch al een enorme overdruk dus dit lijnt de balans een beetje uit

[J.S. Bach]

Vanavond ga ik mijn idee uitvoeren. Speakers in de pc bouwen (ouwe pc) Foto's volgen ASAP

[godofal]

niet al te zware hoop ik?
geloof dat je je HDD's kan wipen met zware speakers, weet niet precies hoe zwaar enzo, maar het kán volgens mij wel

[J.S. Bach]

Nee het zijn Hema speakers die op USB werken, en ze komen boven een HDD fan. Daarvoor moet ik even een plankje voor maken.
Pc moet ik spuiten en opnieuw opbouwen. Dus ja, er gaat wat van mij komen.

[Fordox]

niet echt slim, is speakers zitten spoelen met wisselspanning erover= elektromagnetisch veld.
dat veld zorgt voor inductie spanning over je moederbord, dus ik denk dat je moederbord/hardeschijf/ander apparatuur het minder leuk vind als jij
als ik jou was, zou ik zeker geen speakers plaatsen die groter zijn dan standaard auto speakers (~9-10cm diameter)

[Ghost Dog]

godofal schreef op vrijdag 09 maart 2012 @ 15:38:
niet al te zware hoop ik?
geloof dat je je HDD's kan wipen met zware speakers, weet niet precies hoe zwaar enzo, maar het kán volgens mij wel

Zelfs met enorme speakers is de kans miniem dat je een HDD kan wissen.
De magneet in de harde schijf zelf is vele malen sterker. Bovendien is een HDD elektromagnetisch behoorlijk goed afgesloten van zijn omgeving. Het enige wat ik me nog kan voorstellen is dat de circuits op de printplaat beïnvloed worden door de magneet van de speaker, maar zelfs die kans acht ik vrij klein.

[J.S. Bach]

Hema speakers zijn maar ongeveer 5 tot 10 cm

Dit zijn ze maar dan in het grijs, en ze komen ruim 20 CM boven de HDD te zitten.

[Fordox]

ow in dat geval, voorzie ik geen problemen.
succes ermee, gooi je ze in 2 5,25" bays?

[J.S. Bach]

Ja, en ik bouw ook de externe USB Wifi stick. Zelf haal ik de hele pc even leeg, want hij moet ook opnieuw gespoten worden.

[godofal]

Ghost Dog schreef op vrijdag 09 maart 2012 @ 16:17:
[...]


Zelfs met enorme speakers is de kans miniem dat je een HDD kan wissen.
De magneet in de harde schijf zelf is vele malen sterker. Bovendien is een HDD elektromagnetisch behoorlijk goed afgesloten van zijn omgeving. Het enige wat ik me nog kan voorstellen is dat de circuits op de printplaat beïnvloed worden door de magneet van de speaker, maar zelfs die kans acht ik vrij klein.

klopt, waarschijnlijk is er weinig aan de hand, maar ik zou toch liever geen zware speakers in m'n PC willen hebben

[Fordox]

nadeel is ook dat hardeschijven ook zon leuke gevoelige schrijfarm hebben, als je hele kast staat te trillen kun je schrijffouten krijgen.
probeer maar tegen je kast aan te trappen, merk je het snel genoeg
maargoed dan heb je eerst een (enorm) zware bass nodig hebben.

[maks11223344]

goedkoop jbl 12 inch subje op oldskool pioneer home versterker @ 200rms is genoeg geloof mij:P
en dat is niet zo enorm zwaar hoor
