Deel 6 alweer van de kratradio topic reeks. Inmiddels de titel iets breder gemaakt omdat veel kratjes toch al snel volledig zelf uit hout opgetrokken worden, of andere bestaande behuizingen, is kratradio alleen wat kort door de bocht! Post hier je mooiste zelfbouw(krat)radios en vragen/opmerking die er mee te maken hebben! De TS is gebaseerd op die van Thinkpad, en uitgebreid en up-ge-date met wat aanvullende informatie. Voor aanvullingen suggesties graag DM.

Introductie:

Het mooiste van het zelfbouw idee is dat je het zo gek en mooi kan maken als je zelf wil. De term bierkratradio is voor de meeste projecten al niet eens meer van toepassing omdat velen uit voornamelijk MDF zelf een kistje maken wat perfect pas bij de inhoud en het gewenste resultaat. Laten we daarom 2 behuizingen onderscheiden: De Kratradio De Radiokist Er zijn veel verschillende manieren om het technische deel op te bouwen, bijna alle combinaties zijn mogelijk. Een aantal mogelijkheden zijn: LoodGelaccu, Class-D versterker en autospeakers. De Class-D versterker is erg zuinig en past daarom goed bij de kleine capaciteit van de gelaccu. (Auto)accu, autoversterker en autospeakers. Minder zuinig maar meer mogelijkheden. Ideaal voor gebruik met een iPod, walkman, mp3 speler etc. Autoaccu, autoradio en autospeakers + eventueel een autoversterker. Eigenlijk het oorspronkelijke idee van een radiokist Even wat dieper ingaan op de bovengenoemde mogelijkheden. Alles heeft zo zijn voor- en nadelen. Zoals altijd met keuzes . Deels zal je keuze bepaald worden door wat je al in huis hebt. De meesten van de projecten beginnen namelijk naar aanleiding van spullen welke je "over" hebt. Class-D versterker + Gelaccu + Autospeakers: Deze combinatie is niet alleen mijn persoonlijke favoriet, ook vele tweakers hebben in de voorgaande topics hier hun voorkeur voor uit gesproken. De class-D versterkers zoals de TA2024 en de TK2050 zijn erg zuinig met energie, vrij goedkoop in aanschaf en geven erg goed geluid. Gecombineerd met een gelaccu kun je hier erg lang op spelen en is een lichte en handzame actieve luidspreker mogelijk. De TA2024 is goed te krijgen via eBay en ook via ondergetekende. Hoewel kratradio natuurlijk is ontstaan bij de simpele basis van een autoaccu, speakers en een autoradio, heeft de optie met een classe-D versterker en een gelaccu grote voordelen. Met name de speelduur en het kleine gewicht. De TA2024 kan aan 2 speakers evenveel Watt's leveren als autoradio's met deftige opschriften als 4x50Watt aan 2 speakers op 12 volt. Ook een veelgebruikte kleine versterker als de MCA200 met een opdruk die een vermogen van 2x 100Watt suggereert levert niets meer dan een TA2024 kan. Wel is de TA2024 vele malen zuiniger met energie. (om in combinatie met een mp3-speler of iPod het maximale uit een TA2024 te halen moet je wel een gemodde versie kopen, zelf de weerstandsmod toepassen of een voorversterkertje gebruiken.) Een TA2024 is alleen een versterker dus in tegenstelling tot een autoradio heb je geen FM-tuner en zal je voor MP3's een losse speler moeten gebruiken. Ook hier is in China (eBay) een oplossing voor te vinden. Met een MP3-decoder met ingebouwde FM-tuner ondervang je dit probleem. Autoversterker + (Auto)accu + Autospeakers: Deze 2de genoemde optie heeft voornamelijk dezelfde kenmerken als de 3de optie, zij het dat je geen autoradio gebruikt. Dit scheelt in gewicht, aanschafkosten en energie verbruik. Wel heb je een versterker nodig. Autoversterkers zijn vaak aardig prijzig en erg onzuinig met energie, waarmee je het voordeel van geen autoradio weer deels teniet doet. Als geluidsbron verbind je in deze oplossing een MP3-speler zoals een iPod middels een Jack-Cinch kabel aan de versterker. Het volume regel je dan met de MP-speler. Het voordeel van zo'n versterker t.o.v. een Ta2024 is dat je vaak meer aansluit- en instelmogelijkheden hebt zoals het aansluiten van 4 luidsprekers, een lage-tonenfilter volumeregeling enz. Een veel gebruikte versterker is de MCA-200 van Marquant, verkrijgbaar bij Kijkshop en MediaMarkt, natuurlijk kan je ook zwaardere versterkers toepassen, meerkanaal's etcetera. Toch als je 'from scratch' een krat- of kistradio gaat bouwen blijft de eerste optie, de meest zinnige keus. Autoradio + Autoaccu + Autospeakers: De combinatie met de autoradio en autoaccu heeft als groot voordeel de accu. Deze zijn doorgaans van een grote capaciteit waardoor de radio erg lang kan spelen. De autoradio is je muziekbron en je hebt dus een set die volledig op zichzelf muziek kan maken. Vaak kun je bij moderne autoradio's ook gebruik maken van SD-kaarten, Memorysticks en een AUX-ingang voor mp3-spelers. Belangrijke voordelen: Veel capaciteit, all-in-one oplossing. Onderdelen vaak al voorhanden in menig hobbyschuur. Autoradio's hebben een (4kanaals) ingebouwde versterker waar je aardig wat volume mee kan creeeren, dit betekent dat het niet nodig is een extra versterker te gebruiken. Deze zal namelijk vrijwel geen extra vermogen aan de installatie toevoegen. Zie ook de FAQ-vraag "Hoeveel watt heb ik nodig om écht hard te spelen?" Belangrijke nadelen: Het gewicht en formaat van de accu, de autoaccu mag niet gekanteld worden. Een autoradio kan op flink volume aardig wat stroom verbruiken. Autoradio kan duur zijn in aanschaf.

Tips & Trucs

Voorbeeld aansluitschema Attentie: Je moet bij autoversterkers de "REM+" ook aansluiten op de plus pool (+) van je accu, anders doet de versterker helemaal niets. De accu Je kunt een normale auto accu/motor accu gebruiken, maar deze hebben als nadeel dat er zuur in zit, en dat je ze daarom niet mag kantelen (deze hebben meestal wel lekker veel capaciteit, variërend van 44Ah tot meer dan 100Ah). Het handigste voor een kratradio is een variant van de loodaccu, de lood-gelaccu. Deze hebben een lagere capaciteit, maar zijn niet gevoelig voor kantelen. Autoaccu's haal je bij de sloop voor een paar tientjes, uit je vaders auto of bij de bouwmarkt / auto-onderdelenhandel. Gelaccu's koop je bij Conrad, Elektronica-Online of Baco Army Goods. Ook kan je deze vaak voor een prikkie of gratis ophalen bij beveilingsbedrijven. Deze worden gebruikt als noodstroom voorziening in alarminstallaties en preventief vervangen na X aantal jaar. Dan zijn ze vaak nog in erg goede staat. Het laden van een accu Voor lood-gelaccu's is dit redelijk kritisch. Deze worden bij voorkeur geladen met 1/10de van de capaciteit. Dus een 7 Ah accu, laad je het beste met een 700 mA lader, ook wel bekend als 'druppellader'. Autoaccu's zijn minder gevoelig, maar 1/10 is ook hier een mooie richtlijn. Acculaders met een grotere laadstroom of een laadspanning van meer dan 13,8V zijn niet geschikt om een gel-accu mee op te laden! Een goedkope 600mA druppellader is te vinden bij onder andere: Conrad en Elektronica-Online. Hiermee duurt het laden van een 7,2Ah accu ongeveer 15 uur. De luidsprekers Gewone auto speakers, een overzichtje van enkele kun je bijvoorbeeld hier vinden: link Kijkshop. Ook op de autosloperij kan je vaak nog goede speakers halen, verder heeft Conrad er een aantal leuke in het assortiment. Het beste is te letten op speakers met een hoog rendement uitgedrukt in dB 1W/1M, bijvoorbeeld 91dB is een mooi waarde. De hiervoor genoemde versterkers werken allemaal het best op 4Ohm's speakers, 8Ohm kan, maar dan heb je ongeveer de helft van het volume. Verder is het van belang te letten op de diameter. Uit een luidspreker met een diameter van 10cm gaat geen overweldige bas komen. Beter kun je dan kiezen voor 13 of 17cm speakers. De voeding Soms heb je behoefte om ook op netstroom te kunnen spelen. Je hebt hier een voeding voor nodig. Afhankelijk van de gebruikte autoradio/versterker kan deze stromen trekken van 1 - 5A. Een simpel adaptertje van 500mA is dus niet voldoende. Op ebay worden verschillende 12V 5A voedingen aangeboden voor minder dan 15 euro, vaak onder de term “TFT Power Supply” oid. Ontladen & beveiligingscircuitjes tegen diepontlading Een groot probleem met de radiokistjes is dat je de accu te ver ontlaad. De spanning van gelaccu's mag niet onder de 11,4 Volt komen. Vanaf dan noemen we de accu leeg. Nu kan je dit ondervangen met een voltmeter waarop je het voltage kan aflezen, maar je kan ook een stapje verder gaan met de HKS, oftewel Happers KratSafe. Een voltmeter Vanaf een eurootje of 5 kun je op Ebay al leuke (digitale) voltmeters kopen. Zo kun je de accuspanning voortdurend in de gaten houden. Let er bij aanschaf op of de meter die je koopt een externe voeding nodig heeft. Als deze 5/9 volt moet zijn moet je hier dus rekening mee houden. Simpele spanningsbewaker (plaatje) Dit is de meeste simpele spanningsbewaker, afkomstig van Circuits Online. Bij 12 Volt brandt de groene LED. Bij het dalen van de voedingsspanning begint de rode LED langzaam op te gloeien terwijl de groene LED dooft. Bij ca. 10,5 Volt is de groene gedoofd en brandt de rode volop. Let op: je moet het exacte omschakelpunt zelf nog instellen met de potmeter. (11,4V = ROOD) Simpele spanningsbewaker 2 Wederom van Circuits Online. Deze spanningsbewaker bewaakt de spanning van een accu of een batterij. De schakeling werkt vrij simpel. Er is een groene en een rode LED. Onder normale omstandigheden brandt de groene LED. Wanneer de spanning onder een bepaald punt zakt, gaat de groene LED uit en gaat de rode branden. Het omslagpunt is te regelen met de potmeter. HapperKratsafe 2.1 Happers Kratsafe is een schakeling die er voor zorgt dat je versterker wordt losgekoppeld van de accu als de spanning onder 11,4 Volt komt. Daarbij wordt dan gelijk accu verbonden met de lader en de versterker met de eventueel ingebouwde / aangesloten voeding. De onderdelen voor de schakeling zijn voor rond de 12 euro bij conrad te bestellen. Zie voor meer info: Anoniem: 219973 in "Het kratradio topic [deel 5]" voor het schema en voor de onderdelen bij conrad.

FAQ

Veel gestelde vragen & antwoorden uit dit en eerdere topics: Hoeveel watt heb ik nodig om écht hard te spelen? Om hard te kunnen spelen hoef je helemaal geen grote en onzuinige versterker te hebben. JvS heeft daar wat zinnige dingen over gezegd: JvS in "Het kratradio topic [deel 4]". Happer maakt ook nog de vergelijking tussen TA2024 en autoradio in zijn Anoniem: 219973 in "Het kratradio topic [deel 4]". Overigens is ook het vermogen van de MCA-200 zwaar overdreven net zoals bij veel andere merken. Deze Marquant levert ongeveer 2x15watt RMS, het absolute maximum wat op 12V gehaald kan worden. Wat voor kabeltje heb ik nodig om m'n telefoon/MP3 Speler/PSP etc aansluiten op de versterker? Hoe lang kan mijn krat radio draaien op de accu ? Meestal is het ongeveer 5 á 6 uur met de genoemde marquant versterker op een 7Ah gel accu, meer dan het dubbele voor een class-D (je kunt natuurlijk meerdere kleine accu's parallel zetten om meer capaciteit te krijgen.) Dit is afhankelijk van de gebruikte versterker en het afspeel volume. Wil je het verbruik van je versterker meten, dat doe je zo: Klik voor plaatje! Is dit een goede combinatie versterker/speakers/accu/acculader? Vrijwel elke combinatie zal gaan werken, maar je kunt je het beste houden aan de in deze post beschreven specificaties. Dan weet je zeker dat je goed zit en vaak haal je zo het beste rendement. Welke luidsprekers raden jullie aan? Verder zal over het algemeen gelden: hoe groter de diameter, hoe beter de bastonen zullen klinken. Speakers met een diameter van 10cm zijn niet aan te raden omdat deze gewoonweg te klein zijn om mooi geluid te produceren. Beter is dan 13 of 17cm. Hoe krijg ik meer bas in mijn kist? Zoals hierboven gezegd is het van belang dat je speakers niet te klein zijn. Daarnaast helpt het veel om je krat of kist goed luchtdicht te maken. Zo kan je krat functioneren als klankkast, wat de bas ten goede komt. Daarnaast kun je de binnenkant van het krat nog isoleren met Akoestisch noppenschuim (link Conrad). Naast dit schuim kan het ook goed werken om een oude wollen trui of een kussen te gebruiken. Proberen is het devies! Sommige mensen gebruiken basreflex poortjes in hun kist. Hierbij zorgt een extra opening (poort of tunnel genoemd) in de kast ervoor dat de respons van het luidsprekersysteem voor lage frequenties verbetert. Het is echter erg lastig om het juiste formaat poortje te bepalen. Volume van de kist, lengte en diameter van het buisje zijn namelijk bepalend voor hoe hij presteert. Het makkelijkste is natuurlijk gewoon experimenteren. Moet het vermogen van mijn versterker overeenkomen met dat van de speakers? Nee, dat hoeft niet. Een versterker met bijvoorbeeld meer RMS vermogen dan je speakers is in principe geen probleem. Je moet gewoon oppassen dat je niet te veel vermogen uitstuurt (volume niet te hard zet). Een versterker met te weinig vermogen kan zelfs nog veel schadelijker zijn omdat er 'Clipping' (ernstige vervorming) op kan treden. Dit betekent dat je versterker geen mooie sinus meer uitstuurt waardoor je je speakers en mogelijk ook je versterker opblaast. Hoe sluit ik meer dan 2 speakers aan op een 2 kanaals versterker? Dat ligt eraan. Als je 2 8Ohms speakers hebt kun je ze parallel aansluiten op een 4 Ohms versterker (de meeste autoradio’s en versterkers zijn dit). Je krijgt dan 1/8+1/8=1/4, dus 4Ohm, wat overeenkomt met de versterker. Zet je twee 4Ohms speakers parallel dan krijg je 1/4+1/4=1/2, dus 2Ohm, en dat vindt je versterker niet leuk (lees: deze kan oververhit raken). Heb je nou 4Ohms speakers en een 4Ohms versterker kun je overwegen de speakers in serie aan te sluiten. De rekensom wordt dan 4+4=8Ohm. Dit zou kunnen, alleen je geluid zal enigszins zachter klinken. Ik wil gebruik maken van een subwoofer. Hoe doe ik dit? Wat je kunt doen als je 2 speakers en een subwoofer wilt aansluiten, is kiezen voor een dubbelspoelswoofer. Je hebt dan 2 versterkers nodig, een voor de speakers, en de andere voor de dubbelspoelswoofer. Zie deze post voor een aantal links naar dit soort woofers bij Conrad. Let wel, je ingangssignaal moet voor de wooferversterker op beide kanalen gelijk zijn. Dus óf het linkeringangssignaal splitten naar beide ingangen op de versterker óf het rechteringangssignaal. Nog mooier is om de twee signalen te combineren. Hiervoor moet je twee weerstanden in de kabel aanbrengen zoals hier te zien. Het schema van deze stereo-to-mono converter vind je in deze post. Wil je de impedantie van een enkel- of dubbelspoelswoofer uit rekenen klik dan hier. Ook moet je nadenken over hoe je de lage tonen voor de subwoofer gaat filteren (actief dmv een knopje dat op sommige versterkers zit of passief met scheidingsfilters). Een leuk versterkertje met een actief low-pass filter is te koop bij Conrad. Wat is een elco en waar dient deze voor? Een elco is een electrolytische condensator. Zie ook de post van Iredev in "Het kratradio topic [deel 5]". Een condensator is vooral handig wanneer je versterker grote stromen vraagt die de accu niet ineens kan leveren (bij een gelaccu >2A). De pieken kunnen dan opgevangen worden met de condensator. Als je een condensator zou willen gebruiken wordt geadviseerd: 2000µF per maximaal gevraagde Ampère. Zie ook Iredev in "Het kratradio topic [deel 4]". Voor een TA2024 zou een 16V 4700µF volstaan. Hoe sluit ik een externe voeding aan? Als je voeding reeds voorzien is van een DC-plug, kun je deze simpel op het krat aansluiten door middel van een DC-laagspanningsbus (let wel even op de maat). Je kunt zelfs een systeem verzinnen dat zodra je de voeding aansluit de versterker op de voeding gaat spelen en tegelijkertijd de accu opgeladen wordt met een aangesloten lader. Voorbeeld zie plaatje hier. Helemaal makkelijk als je hiervoor 2 verschillende maten stekkers voor gebruikt, dan kun je ze nooit door elkaar halen. Hoe sluit ik de drie audiokabeltjes van mijn Class-D versterker aan? De zwarte draad is de gedeelde massa. Rood en geel zijn de signalen links en rechts. Makkelijk is om er een connector aan te maken zodat je hier weer een kabel in kunt prikken. 'Tulp female connecters' of een 'tulp chassisdeel' aansluiten doe je zo. Heb je hier geen zin in of vind je het te moeilijk? Er zijn ook TA2024's te koop met Cinchaansluitingen voor het ingangssignaal. Namelijk die van Sure-electronics. Hoe doe ik de weerstand-modificatie bij een Class-D versterker? De weerstand-mod is heel simpel: je soldeert een 4k7 (4700k) weerstandje over de bestaande 20KOhm weerstanden R2 en R4. Je kunt ook de weerstanden volledig vervangen door een 3k3 weerstand. Op deze site staan een aantal voorbeelden. Verder wordt hier door lredev besproken hoe hij het doet. Voor een Ta-2024 van Sure-Electronics staat op het Samenkopen.net forum nog nuttige info. Wat zijn de verschillen tussen de Class-D versterkers? De Class-D versterker is er in verschillende typen. Hieronder zal uitgelegd worden wat de verschillen zijn. - Ta-2024 (Datasheet) Dit is de goedkoopste en meest gebruikte variant. Hij kan voltages aan tot 13,2v en levert dan maximaal 2x 15Watt RMS. Ruim voldoende voor de meeste kratjes. - Ta-2020 (Datasheet) Deze versterker heeft tot 13,2v dezelfde kenmerken als de Ta-2024. Het verschil is dat hij voltages tot 15v aan kan. Bij een voltage van 14,6v levert deze versterker 2x 25Watt RMS. Dit zal een gewone gelaccu dus niet kunnen leveren wat hem hetzelfde laat presteren als de Ta-2024. -Tk-2050 (Datasheet) Het vlaggeschip van de serie. Is leverbaar met 2 en 4 kanalen (In het laatste geval zijn het eigenlijk twee aparte versterkers met een een eigen ingangssignaal). Voltages tot 30v is mogelijk. Bij dit voltage levert hij maar liefst 100Watt RMS per kanaal. De FAQ zal voortdurend aangevuld worden met vragen & antwoorden uit de topics. Have fun met het: bouwen van je krat gebruiken van je krat posten van vragen omtrent het bouwen van een krat posten van je zelfgemaakte krat! © 2010 - Iredev & Michel5128

Voorbeelden van reeds gemaakte radiokistjes

Kratradio's Radiokistjes

[ Voor 113% gewijzigd door Michel5128 op 19-04-2010 21:51 ]

[Marce]

kauko12 schreef op dinsdag 23 maart 2010 @ 22:08:

Hoeveel verbruikt een TA2024?

Voor zover ik recht tot spreken heb gebruikt hij bij een rustig achtergrond muziekje nog geen 0.1A. Het verbruikt gaat echter snel omhoog als je wat meer geluid eruit haalt. Met weerstandsmod en telefoon helemaal open kwam ik op de 1.1A ongeveer gemiddeld.


Wat is eigenlijk het beste om je boxen in te bouwen in een bierkratje? Kun je het beste zorgen dat je een luchtdichte kamer maakt per box, of gewoon helemaal open laten? Ik zelf zat te denken aan de boxen aan de korte kanten van het kratje, en dan de accu in het midden. Om de accu platen hout maken en de boxen zo afscheiden. Dan schuin onder de box een baspoort. Zal zo ff een tekeningetje maken in paint ^^

EDIT: Tekeningetje. Kun je gelijk zien hoe goed ik ben in paint (A)


Het grijze vierkantje in het kratje is de versterker. Oranje is de box, en de baspoort is donker grijs. Voor als het niet duidelijk genoeg was

EDIT2: Die accu komt uit een grasmaaier, dus is geen super grote accu. Volgens mij 22Ah

[ Voor 18% gewijzigd door Marce op 23-03-2010 23:30 ]

[lredev]

thijsi schreef op woensdag 24 maart 2010 @ 14:00:
vraag 1:
heeft de MP3-decoder met FM & AB tulp in ingangen ??

Nee, hij heeft uitgangen met 3 draadjes (links, ground, rechts) net als de TA2024 als ingang heeft. Er is natuurlijk wel een tulp stekkertje, of jack plug aan te maken.

Maar, waarvoor zou je ingangen nodig hebben? EDIT: Ik realiseer me nu dat je waarschijnlijk ingang voor je iPod bedoelt?.

vraag2:
als je een usb sound card met jack en mic ingang neemt die in het usb gat van de MP3-decoder met FM & AB kan je dan je ipod er op aan sluiten ??

Kan je deze zin anders formuleren? Want ik ik snap de USB soundcard niet helemaal in dit verhaal. Een ipod werkt geloof ik niet op de MP3-Decoder, omdat de iPod zonder drivers niet als externe schijf te herkennen is. Een USB soundcard waarschijnlijk ook niet omdat ook die drivers nodig heeft waarmee de MP3decoder ook niet is uitgerust.

vraag 3:
als je de MP3-decoder tulp in ingang heeft kan je dan op de 4*100 watt @ 4ohm, TK2050 D-class Audio Amplifier Board een tulp in ingang gebruiken voor de MP3-decoder met FM & AB en de andere voor ipod??

Ja en nee. De TK2050 bestaat uit 4 kanalen, waarbij je elk kanaal aan een eigen speaker aansluit. Wat jij wil kan wel, maar dan heb je dus 4 speakers nodig, wat niet zo handig is.

Als je meerdere apparaten wil gebruiken met 1 versterker moet je een soort keuze schakelaar of mogelijkheid inbouwen. Dat kan erg goed. Er zijn van dit soort schakelaars te koop, volledig afgemonteerd met tulp-aansluitingen, er zijn draaischakelaars te koop waarmee je dit kan doen, maar wat ook kan is een dubbel polige wisselschakelaar. zoals in het plaatje hieronder:

De linkse 2 gebruik je voor de de Links en Rechts van bijvoorbeeld de iPod jack, de middelste 2 dan voor Links en Rechts naar de versterker, en de rechter 2 voor de Links en Rechts van de MP3 Decoder. DE Ground van de drie aparaten sluit je dan gemeenschappelijk aan. zo kan je met een schakelaartje van een euro 2 apparaten aansluiten.

Ik ga voor al deze oplossingen nog handleidingkjes schrijven met tekeningetjes en wat pre-gefarbiceerde oplossingen aanbieden op mijn kratradio.nl siteje, maar dan moet ik die decoders eerst binnen hebben om alles goed te testen, alvorens het daadwerkelijk aan te plaatsen

[ Voor 3% gewijzigd door lredev op 24-03-2010 14:33 ]

[lredev]

Nou, tussen alle bedrijven door ook nog een kistradiootje aan het maken. Hij is niet zo klein als ik wilde, maar mijn zaagtafel is terug naar pa (het is ook eigenlijk zijn zaagtafel ) Dus was een beetje gebonden aan de maten van het hout wat ik had. Zoals je wel kan zien is wat ik met de hand gezaagd heb niet echt strak

[YouTube: http://www.youtube.com/watch?v=zyY5A_CrYoE]

Anyhoe, ik ga alle hoeken en randen helemaal afronden met de bandschuurmachine en dan mooi afwerken met een harde botenlak. Volgens mij wordt het dan best mooi!



Wat zit erin:
Een TA2024 - ongemodificeerd
2 visaton FRS8 - 4Ohm speakers
Een licht gemodificeerde 10 batterijhouder (zodat ie met 8 batterijtjes ook werkt.)
Wat restjes hout (hardhouten frontbaffle )
restje draad, en een plugje.



Er moet nog een achterplaatje inkomen van aluminium,

Hopelijk neem ik nog de tijd er wat van te maken

[lredev]

tomtommie schreef op woensdag 24 maart 2010 @ 23:46:
Nice dat kleine 'kratje'!

Moet je toch even delen hoe je die batterijhouder gemodificeerd hebt... ik zou zeggen er moet ergens iets van een schakelaar zitten om te kunnen wisselen tussen 8 of 10 batterijen. Als het anders of automatisch kan hoor ik dat graag!

Er zit zo'n 9V batterij aansluiting op. Over die polen heb je dus 10 batterijen in serie. Ik heb gewoon draadjes gesoldeerd op aan elke batterij 1 pool er voor. Daardoor zit 'ie op 8 batterijen in serie. Je kan het zo maken dat het met een wisselschakelaartje te schakelen is, maarr, dan gaat ut nog niet automatisch. Zolang niet een een of andere onverlaat er 10 alkalines in doet, kan er weinig misgaan, maar ik denk dat als je er wel 15 volt op zet, de TA2024 snel naar zijn grootje is...

Na het maken van onderstaand paintgevalletje weet ik niet helemaal zeker of het er duidelijker van wordt....

kauko12 schreef op woensdag 24 maart 2010 @ 23:48:
Waarom gebruik je 11v?

Nou, als accu's, of batterijen leeg gaan, loopt de spanning terug. Een volle 12V gelaccu is bijvoorbeeld 13,6V (ongeveer..) als je hem dan gaat gebruiken loopt de spanning langzaam terug, tot hij op ongeveer 11,5 Volt is, en als leeg beschouwd moet worden.

Mijn 8 alkaline batterijtjes vormen samen ook een accu. En inmiddels is de spanning gezakt tot 11V. Dus wordt het alhaast tijd voor nieuwe

[ Voor 19% gewijzigd door lredev op 25-03-2010 00:24 ]

[lredev]

thijsi schreef op donderdag 25 maart 2010 @ 16:49:
kan iemand het wat duidelijker maken Hoe ik een externe voeding aansluit ??
met een plaatje begrijp dit plaatje niet??

Thijsi,
Als je alles ingewikkeld vind, kan het er handig zijn om even de vorige topics door te lezen. Verder als je een vraag stelt is het ook fijn als je wat duidelijker bent _{en wellicht wat punten en komma's toepast} .

Als je een externe voeding aansluit, is het belangrijk ervoor te zorgen dat deze niet in contact met accu staat. Dus heb je een kistje met een accu en een externe voeding, dan is het handig om een wisselschakelaar te gebruiken. Deze heeft drie aansluitingen (enkelpolig, of zes:dubbelpolig), en doorgaans verbind een wisselschakelaar de middelst pin met of eerste of de derde. Na een uurtje voetbalfile, wil ik wel even aan het painten slaan (ja, echt elk excuus aangrijpen ) :



Even belangrijk: De massa (zwarte draad) van voeding en accu is verbonden. Dat maakt niet uit, zoals je maar niet ook de +draad verbind!

Waar zwart en rood elkaar kruisen, zijn ze niet verbonden... Staat de schakelaar links, dan is de voeding (pin1) met de TA2024 (pin2) verbonden, staat de schakelaar rechts dan is de TA2024 (pin2) met de accu (pin3) verbonden..

Anoniem: 258101 schreef op donderdag 25 maart 2010 @ 18:56:
was net naar de electroboer gegaan voor weerstandjes, kom thuis aan zijn ze niet de zelfde kleuren als op : http://www.nopom.org/tech/58/ta2024-weerstand-mod.htm. Na wat gegoogle kwam ik er uit dat het verschil zit in de tolerantie. die van mij is 1%, en die van de website 0,1%. Maakt dit uit?

Lijkt me niet... Maar ben geen electronica-expert.... (leuk dat je mijn siteje linkt )

[ Voor 21% gewijzigd door lredev op 25-03-2010 19:06 ]

[Anoniem: 346523]

Hallo allemaal,

Ik heb al eerder gereageerd op dit topic (deel 5) en daar heb ik mijn radio kist aangekondigd.

Nou is eindelijk dinsdagavond het hout gearriveerd, ga niet denken wat een gek dat hij het laat zagen, maar dit komt omdat de kist ten eerste was bedoeld voor de handbal, mijn vader is voorzitter van de omnivereniging en nog een bestuurslid was directeur van een houtzaag bedrijf en hij wou dat wel even laten zagen voor ons. ik kan eerlijk zeggen, het zag er best strak uit, ik zou het zelf niet na kunnen doen.

Ik had al eerder het scheidingsfilter en de luidsprekers uit de peavey box gehaald, dus dat hoefde niet meer te gebeuren, het was alleen een kwestie van in elkaar lijmen/schroeven. maar het is nog lang niet klaar, vandaag net een radio besteld bij conrad : http://www.conrad.nl/goto.php?artikel=372411
zul je wel denken: wat is dat voor een kloten ding (misschien), maar het is waarschijnlijk wel genoeg, dus ik heb geen versterker meer nodig. er staat bij dat dat ding 4x 40 watt MUZIEKVERMOGEN kan geven, maar dat komt er ongeveer op neer dat er 4 x 30 watt in zit (omgerekend)

Hier nog een paar plaatjes:

Nog in beginfase, slof ter illustratie hoe groot het ding is (onderkant)



Zijkant



Zo moet hij eruit komen te zien, de luidsprekers die je ziet, die komen er ook in, niet meer niet minder (behalve de bassbox die kun je niet zien maar zit net boven de piramide)



nog een keer



Zoals je kunt zien, past het precies

[BastiaanCM]

Daar ben ik dan ! Geen kratje maar het komt in de buurt :-)




Wat zien we ?
Fusion EN-AM 60010 versterker
Fusion EN-CM 525 Composet
Phonocar 8" subwoofer ( 2/077 TD-serie 2009 )
Caliber CXT 3 scheidingsfilter voor sub, anders trilde kleine speakertjes keihard mee.

Aangesloten op de scooter accu- 12V 5A dingetje. Het klinkt er voor geen meter op..(Veel te zacht). Beetje weggegooid geld eigenlijk en dat vind ik behoorlijk zonde. Mooi is het in ieder geval wel :-)

[ Voor 5% gewijzigd door BastiaanCM op 26-03-2010 12:07 ]

[lredev]

BastiaanCM schreef op vrijdag 26 maart 2010 @ 11:32:
Daar ben ik dan ! Geen kratje maar het komt in de buurt :-)

[afbeelding]
[afbeelding]

Wat zien we ?
Fusion EN-AM 60010 versterker
Fusion EN-CM 525 Composet
Phonocar 8" subwoofer ( 2/077 TD-serie 2009 )
Caliber CXT 3 scheidingsfilter voor sub, anders trilde kleine speakertjes keihard mee.

Aangesloten op de scooter accu- 12V 5A dingetje. Het klinkt er voor geen meter op..(Veel te zacht). Beetje weggegooid geld eigenlijk en dat vind ik behoorlijk zonde. Mooi is het in ieder geval wel :-)

Die versterker is ook sec een subwoofer versterker volgens mij, gezien het bereik:

Dat kan opzich het verneukte geluid wel verklaren lijkt me

[Anoniem: 341446]

Ik heb de TA2024 met weerstandsmod van Iredev binnen (bedankt!) dus binnenkort zal ik gaan beginnen met mijn kratradio!
Ik heb alleen nog een vraagje, ik heb hier 2 scheidingsfilters liggen van pioneer, maar waar is de -3db uitgang voor?

[tomtommie]

Wat een plaats opeens in mijn kratje!


Vanmorgen even mijn gemodde TA2024 in mijn kratje gezet en 10 serie geschakelde batterijen geprobeerd als voeding, maar dat gaat kraken bij flink volume! Mijn vermoeden is dan ook dat de batterijen niet snel genoeg kunnen ontladen, maar dat moet ik nog maar eens uitgebreid testen.
Misschien dan toch maar weer ergens een aantal accu's vandaan toveren.

[Anoniem: 304521]

Ejj,

Kheb vrijdag ook mijn TA2024 van Iredev ontvangen
Mijn krat is best standaard maar goed genoeg voor mij!
Hier de plaatjes:


Het totaalplaatje


De elektronica


Binnenkant met neon aan


Klep open met neon aan

Wat er in zit:

Sony explod xs-F1726SE (190W) 17 cm, 2 weg speakers
12V ~ 7.2aH loodgelaccu
De TA2024 (modded) van Iredev
En neon

Dus wat vinden jullie ervan??

Latr

[Anoniem: 341446]

Ik heb nog een vraag over de li-ion battery packs. Deze hebben zo'n andere aansluiting:

Hoe sluit je dit aan op je versterker?

[Anoniem: 222510]

Vorige week de ta2020 binnen gekregen en vanmiddag aangesloten.

De ta2024 was helaas overleden door kortsluiting

Echter valt het volume me zwaar tegen ten opzichte van de gemodde ta2024 van Iredev,
Kan ik de modificatie ook op de ta2020 uitvoeren? Of moet ik de oorzaak van het lage volume ergens anders zoeken

[ Voor 7% gewijzigd door Anoniem: 222510 op 29-03-2010 16:44 ]

[BBotman]

En daar ben ik dan weer. Ondertussen heb ik mijn speakers en autoradio ontvangen en mijn accu opgehaald. Voor dit project gebruik ik nog een autoradio (Lenco CS321) met een normale DIN-maat maar ongeveer 10 cm. diep. Dit scheelt enorm in de ruimte, er zit dan ook geen CD-speler in. Wat mij betreft is dat dan ook overbodige luxe. De radio is voorzien van USB/SD/MMC en AUX.

M'n speakers zijn (zwarte) 60 watt RMS Boss Marine speakers en ik maak gebruik van een 27 Ah gelaccu. De kist wordt spatwaterdicht. Het is de bedoeling om een strakke, zwarte kist te maken met een klep. Deze klep wordt omringd door een stuk hoeklijk met daaronder tochtstrip. Om de klep strak dicht te houden maak ik gebruik van twee - nog niet gevonden - klemmen.

Onder de klep komen dan de radio, schakelaars, oplaadpunt en extra speakeraansluitingen. Heeft iemand suggesties voor een elegantere aansluiting dan deze bakbeesten?

Omdat plaatjes meer zeggen dan woorden hier een foto en een zeer professionele SketchUp tekening

[fterheide]

Reiniertjuhhh schreef op maandag 29 maart 2010 @ 20:21:
We zijn van plan zo'n dergelijke versterker te gebruiken:
http://cgi.ebay.nl/Mini-R...fiers?hash=item335b8d6aff

Dus eentje met "100 watt per kanaal". Piekvermogen dus. Ik mag wel uit gaan van 40 watt RMS denk ik. We hebben met de kameraden een budget voor speakers tot ongeveer 80 euro. Dat is zonder de eventuele subwoofer die je nog aan dat ding kan hangen. Zijn we nu overpriced, heb je die geluidskwaliteit echt nodig? Ik zit natuurlijk niet te wachten op een superieur geluid op het strand, maar het hoeft niet een grote kraakellende te zijn. Wat raden jullie aan?

Ik heb ooit zon Lepai versterker gekocht om te testen... Niet doen.
Het is echt kermis-spul. Geluid klinkt leuk, maar als je wat harder wil vervormt het vreselijk.
Koop voor hetzelfde geld gewoon een TA2024 of MCA-200, net wat je wilt. Daar heb je veel meer plezier van dan die cr*p van Lepai/Ropai. De kwaliteit is echt om te huilen.

Edit: 40Watt RMS ga je never nooit halen met dat ding. Dan loopt er meer als 3! ampere door dat bordje, en dat is behoorlijk eng als je de aansluitingen op de print bekijkt.

Hier heb je zon ding van de binnekant:




De 3 grote condensators die er op zitten heb ik er zelf op gefixed, maar het mocht niet baten

[ Voor 23% gewijzigd door fterheide op 29-03-2010 21:11 ]

[lredev]

Anoniem: 101381 schreef op dinsdag 30 maart 2010 @ 09:20:
hoe zit het eigenlijk met het regelen van het volume voor de TA2024? Er staat hier regelmatig dat max volume
erg hard is maar wat is max en hoe weet je dat??

Ik wil bijvoorbeeld als ik mijn mp3 speler (dit geval een Creative Zen X-Fi) aansluit deze gewoon op laag
volume houden en dat ik juist het volume regel op de TA2024.

Je kan het vrij simpel regelen met een stereopotmetertje voor de versterker. De ArjenHelder-TA2024-pcb, heeft standaart geen volume regeling. Van andere fabrikanten zijn ze wel te vinden met volume regeling. Ook de Lepai heeft een volumeknop (hier zit een TA2020 in). Maar zoals de ervaring van sommige leert (onder andere van mij) is de Lepai niet geschikt voor een kistradio op accu. verder is de geluidskwaliteit van de lepai hoorbaar slechter dan die van de ta2024.

Het volume regelen met de geluidsborn (mp3speler) is erg goed te doen. Wat je ook kan doen is bijvoorbeeld onderstaand potmetertje monteren, zoek er een leuke knop bij en het ziet er nog mooi uit ook!:

http://shop.conrad.nl/com...reo-potmeters/446068.html

Kost € 2,80. Je lokale electroboer heeft het ook wel! Wil je het goed doen, dan pak je een ALPS potmeter, maar die kosten dan weer 15 euro

[duifi]

ik zal hem binnenkort is aansluiten op me ta2024 kijken wat ik daarvan vind.

en is het dan niet mogelijk dat versterkertje aan te passen, dat het wel mogelijk is. we zijn toch tweakers hea (A).


en dan nog een vraagje,

hoe ga ik dan verdelen over 2 versterkers?

gewoon met zo'n ding?

[ Voor 8% gewijzigd door duifi op 30-03-2010 22:15 ]

[Michel5128]

Nee dit is echt niet mogelijk. Als je het toch probeert heb je óf helemaal geen geluid óf geen vermogensverdubbeling. Een zo'n sub is gemaakt om lage tonen weer te geven dus het kan zijn dat ie aan een ta-2024 een enigszins vervomd geluid geeft.

Er zijn vele manieren te verzinnen om het signaal te splitten. Het kan inderdaad met dat plugje in je mp3 en dan twee jack-tulp kabels naar de versterkers. Of als je liever geen twee kabels naar je mp3-speler hebt lopen dan gebruik je deze kabel tussen de twee versterkers.

[Anoniem: 346523]

Hier opnieuw een update van mijn 'monster' kist

Op de laatste foto zul je zien dat achter de radio nog een plaatje hout zit, dit zit er om de radio verder in de kist te laten zakken (zodat hij er niet uitsteekt). Zoals gezegd, is deze bedoeld voor de handbal, en daar lopen nog wel eens mensen straks langs de kist, en als alles er nou inzit en niks uitsteekt is het misschien wel makkelijk, spaart ook weer gewonden . De bassbox zit er ook al in, ik kon daar geen goede foto meer van maken, omdat daarboven weer een plaat zit, en die zit vastgeschroefd.


















Wat nog resteert:

- Bedrading.
- Druppel lader, komt in het bovenste gedeelte
- Scheidingfilter
- Accu's (komt een gat in de onderkant en daar komen de accu's onder, zeg maar in de piramide).
- Schuren
- Schilderen, denk gewoon mooi zwart.
- Op de ribben van de kast komen rvs hoekprofielen langs, voor de stevigheid
- Aan de bovenkant komt een buis 8 hoekig om aan vast te houden

Als er nog tips zijn, of vragen, of gewoon opmerkingen stel/zeg ze gewoon

Tot de volgende update

[Anoniem: 258101]

Anoniem: 341964 schreef op vrijdag 02 april 2010 @ 17:56:
Ik wil me kratje gwn ook op netstroom aan kunnen sluiten, en in 90% van de gevallen zien je een pc stekker ingang in die kratjes zitten, zoals ook in pagina 8 staat op die foto's van dat houte frame;) Hidde


[...]

Maar dan sluit je hem toch aan op het netstroom?

[knaap37]

hallo, hoe sluit ik zo'n rca aansluiting voor m'n jack kabel voor een mp3 speler aan op de ta2024




alvast bedankt!

[knaap37]

hoe sluit ik de ta2024 en een rca aansluiting aan?

[BastiaanCM]

Daarrr ben ik weer ! Zoals jullie misschien wel weten was mijn vorige soundboard een ramp - gewoon geen volume. Waarschijnlijk gewoon veel te zwaar bezig geweest Een herinnering :

Dat moest op een 12V 5A accu-tje.

Nu ben ik even wezen kijken echt op advies van topicstart deze keer en vond ik de TA2020 wel goed klinken. Even op ebay wezen kijken en man nog mooi ook !
TA2020 op ebay incl doosje knopjes etc
(Heb even gezocht maar men is alleen maar negatief hierover. Ben op zoek naar wat anders :-) Het kistje is wel mooi:( )

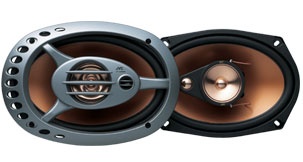

Nou heb ik echt lopen zoeken en zoeken naar mooie speakertjes (3wegjes dacht ik aan) met zeer laag nominaal vermogen. Ik ben uiteindelijk op deze : Kenwood KFC-E1062C en deze Kenwood KFC-1061C gekomen. Ze lijken identiek behalve dan de grootte.

Is dit de juiste keuze ? Wil niet weer zo`n grote fout als eerst maken ^^

[ Voor 5% gewijzigd door BastiaanCM op 02-04-2010 20:09 ]

[lredev]

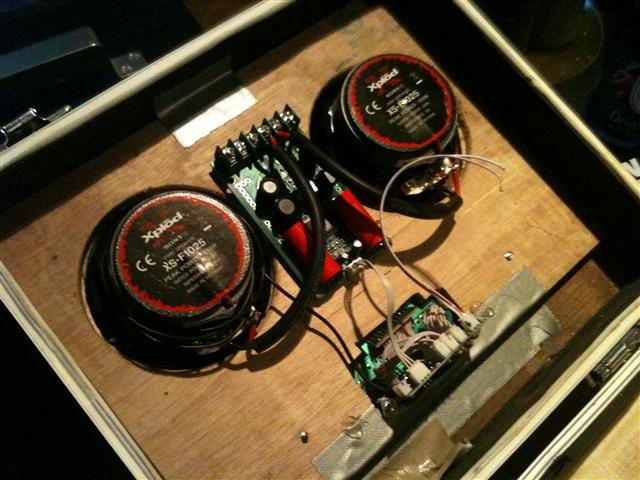

Ik ben bezig met een kratje dat door een bandje gebruikt moet gaan worden voor in de kleedkamer en bus. Heb het net op mijn siteje geplaatst en niet zo veel zin alle foto's weer opnieuw neer te zetten, dus doe het even makkelijk: http://www.kratradio.nl/2010/kistradio-tim-knol/

Voorproefje: http://tweakers.net/ext/f/Gtrkyv72kidvns9FH5rQggUl/full.jpg

Verder heb ik zelf nog een kistje afgemaakt waar de 6800mAh li-ion accu in moest komen, echter blijft de spanning daarvan op ongeveer 5V hangen, dus die kan ik denk ik als verloren beschouwen. Vooralsnog werkt dit kistje dus op batterijen:





en de achterkant:



(waar je die potloodstrepen ziet, moet nog een voltmeter komen, maar mijn ijzerzaagje voor in de decoupeerzaag was kaput, dus nog ff wachten )

[ Voor 49% gewijzigd door FeaR op 06-04-2010 14:41 . Reden: Fotosize ]

[arjants]

Moest ineens aan dit topic denken toen ik het volgende tegenkwam:
Hi-Fi Stereo Amplifier with Remote Control for Car/Motorcycle (SD/MMC/USB) 19 Dollar!

• Model: HS 9003
• Output power 10~30W
• Use this AMP on your car, motorcycle, golf cart and other places, where you need small amp in order to have a better listening experience
• Capable to drive the audio signals from MP3, MP4, CD, radio, DVD
• Features MCU, USB host, SD/MMC card reader, MP3 decoder, DAC
• Support all mp3 sampling frequency (8KHz~48KHz), USB flash disk/SD/MP3/MP4 file management
• Full featured IR remote controller included (1*CR2025 included)

[lredev]

Nou mijn kratje voor het bandje is af Wat heb ik nog lopen kloten met de electronica zeg. De hKS die ik eerder had gemaakt deed het niet, dus weer from scratch een nieuwe gemaakt. Deze doet het perfect, gelukkig



[YouTube: http://www.youtube.com/watch?v=Jgzyj-a2v18]

De box is wat groter dan nodig is voor de onderdelen die erin zitten. Maar dat is omdat ik heb gemerkt dat voor een fatsoenlijke bas weergave je toch een beetje een flinke kist moet hebben. Zonder gekheid: Er komt echt een supervet geluid uit. Alles in balans en er ontbreekt niets aan bas of whatever. Dingetje knalt gewoon! Ben ook erg trots op het resultaat

[ Voor 33% gewijzigd door lredev op 06-04-2010 00:26 ]

[TkTT]

Wacht nu het plaatje (was vergeten dat dit ook kon xD)


Zouden jullie even willen kijken of dit kan en ik heb ook nog wat vraagjes.
1. ik zit met een probleem met 2 versterkers, ten eerste kan ik deze dan samen laten spelen en hoe? ten tweede kunnen ze wel op een accu met zijn tweeën en zo ja met welke kabeltje op spiltertje.
2. Met welke kabels kan ik de speakers aansluiten op de versterkers?
Dank jullie wel

Al vast bedankt.

[Anoniem: 222510]

datasheet ta2025


4 ohm


ik ga het eens proberen

edit* wel of geen filter ertussen heeft geen invloed jammer genoeg


Kan het komen door dat de ta2024 geen overheat protection had, en deze dus eigenlijk onbeschermd bleef?

[ Voor 41% gewijzigd door Anoniem: 222510 op 06-04-2010 15:52 ]

[TkTT]

Denk toch dat ik maar 2 speakers doe en dan 200W heb ik ook 1 versterker nodig. Is dit wel een beetje mooi geluid? Kan dit wel op een marquant of zou ik iets sterkers moeten kopen?

Staat die volt meter zo goed? als dit zo goed is maak ik hem zo.
Owh een vriend van mij had het over neon dat op de beat gaat, moeilijk te maken, duur? en slurpt dat veel energie?
Sorry dat ik zoveel vraag maar wil er een mkaen voor op vakantie en doe dit met wat vrienden, we weten er wel wat van en toen zagen we dit dus dachten we vragen het even als het mag.

Bedankt weer

[Anoniem: 348812]

Ik heb die van mij ook in elkaar staan, is nog niet af trouwens, doet het wel.


let niet op de zooi aub snoertje dat rechtsonder ligt hoort er niet bij, dat is een overblijfsel van een zelf in elkaar gekutseld cinch naar jack snoertje

Die houten plaat komt nog een nieuwe voor, wordt dan mooi zwart, die witte schakelaar komt ook nog zo'n kleine zwarte voor, blauwe ledjes (beetje sjonnie achtig, mja boeiend xD ), worden nog mooier verwerkt, en ik wil er misschien nog een subwoofer in doen. Eventueel ipv die tweeters.

[ Voor 16% gewijzigd door Anoniem: 348812 op 06-04-2010 20:50 ]

[leon12345]

ik ga ook een soort van muziek kist bouwen nou was dit het plan:



1. ik vroeg me af of alles zo goed is aangesloten?
2. mis ik iets is er iets overbodig?
3. waar haal ik zo een druppel lader vandaan? (het liefst niet eentje die er 30 uur over doet!)
4. ik wil het stroom snoer en mini jack snoer vast aan me kist, het plan was om hetzelfde principe te gebruiken als een stofzuiger. iemand enig idee waar je zo iets vandaan haalt?
5. het liefst zou ik ook me telefoon kunnen opladen, mijn telefoon oplader levert 5v 1,2A hoe kan ik dit het beste doen?

alvast bedankt voor de reacties!

[leon12345]

lredev schreef op woensdag 07 april 2010 @ 20:32:
[...]

Echt top dat je het zo uittekent, maar waarom 2 17Ah accus? Wil je er een volle week op kunnen spelen?

ik zit deze zomer op veel festivals, beginnen meestal op maandag/dinsdag met opbouwen en er is vaak geen stroom tot donderdag. lowlands was afgelopen jaar een ramp me speaker tas hield het op 2 14A accu's (maar) 14 uur uit.
dus nu helemaal opnieuw beginnen. van me 'beta' tas een volwaardige muziek koffer maken
een grote puinhoop maar voor 4 uurtjes bouwen toch redelijk resultaat
de versterkertjes komen van de stuud en bruin in den haag. ze zijn echt waardeloos!

[Pixeltje]

BBotman schreef op donderdag 08 april 2010 @ 20:30:
Wat is nou dé connector voor een externe accu/voeding/accuoplader? Ik weet dat sommige accuoplader (Ctek) verkrijgbaar zijn met speciale pluggen maar ik zoek iets (mannetje/vrouwtje) wat ik zelf aan de draden kan fabriceren, compact is en degelijk is. Wie o wie kan mij advies geven.

Ik gebruik een eurostekker, dat is zo'n ding wat ook aan de stroomkabel van je voeding zit:

Kan niks mis mee, is goed geisoleerd en als je een oude voeding ergens opduikelt kost de contrastekker je niks.

[Anoniem: 222510]

lredev schreef op vrijdag 09 april 2010 @ 18:34:
Enige waar je met de TA2024 mee moet oppassen is het verkeerd om aansluiten van +/-, dan is ie gelijk stuk, is mijn ervaring.

CONFIRMED


Duifi, waarom niet gewoon zoiets op de accu polen monteren en vervolgens een schakelaartje?

[Michel5128]

Elke keer die startkabels erop zetten en weer eraf lijkt mij júist geen geslaagd plan. Stel dat er eens eentje afschiet omdat iemand er tegen aan loopt en de klemmen raken elkaar. *BOEM*

Ik zou het toch verstandig vinden om accupoolklemmen te gebruiken. Deze kun je aandraaien zodat ze goed vast zitten, er zit een duidelijke + en - markering op (vaak verschilt de maat zelfs iets) en met een schakelaar ertussen verbreek je de verbinding volledig. Dan is het pas echt veilig.

[Anoniem: 348799]

dit is mijn kistradio tot nu toe, geeft lekker geluid, ik wacht nog op 2 scheidingsfilters (is dat de moeite met een mca 200 ? tis een 3weg luidspreker systeem met een nog te komen 2wegs filter)
bij de gemeentewerf heb ik vuilnisbakwieltjes gekregen dus hij wordt ook nog rijbaar.

nu heb ik nog een handsvat nodig, ik zat te denken aan een trolly uitschuifbaar handvat maar waar kan je zoiets krijgen en hoe zet je zo iets in elkaar?

alvast bedankt

[fterheide]

Beste Kratbouwers,

Vanaf heden op samenkopen.net, een nieuwe actie in Class T versterkers (TA2024, TA2020, nieuwe versies van de TA2024 & TA2020). Ook zijn er nieuwe accessoires beschikbaar, en een voorversterker met volumeregeling.



Link naar actie: http://www.samenkopen.net/action/699159

[lredev]

Blue-Tiger schreef op maandag 12 april 2010 @ 05:49:
Het lijkt trouwens ook wel alsof de nieuwe versies meerdere ingangen hebben voor audiokanalen... klopt dit? En wat mogen de nieuwe in verhouding kosten?

Dat klopt niet helemaal: de 3 pins is de audio in, de 2 x 2 pins zijn voor de powerled en overloadprotection led. Verdere aansluitingen zijn voor voedingsspanning en 2 keer voor de speakers.

[Anoniem: 321942]

Hoe heet zon ding waar zon plug in moet.



Bijvoorbeeld. ik koop zon adapter met als uiteinde zon plug. Alleen moet je dan zo'n bus hebben om hem in te doen. Wat is de naam hiervan?

ps ik heb wat leuks bij conrad gevonden maar levert die genoeg vermogen voor de ta2024?
http://www.conrad.nl/goto.php?artikel=511781

[ Voor 21% gewijzigd door Anoniem: 321942 op 12-04-2010 21:01 ]

[BBotman]

Hierbij dan het begin van mijn zoveelste kistradio. Dit is de opvolger van mijn Bavariakrat, Amstelkrat, Wijnkist, Kist One, Kist Two en mijn PVC-Buis radio.



1. Gestripte kabel naar oplader.
2. Accuaansluiting.
3. Driewegschakelaar (oplader/uit/aan).
4. ISO-stekkers aan kabelboom.
5. Speakerterminals voor het aansluiten van een externe speakerkist.

De speakers zijn Boss Audio Systems MR60B waterdichte speakers met 80 watt RMS/200 watt max.



Lenco CS-321 autoradio met USB/SD/MMC/AUX en FM + AUX-kabel en een zelfgefabriceerde antenneplug.



26Ah 12V gelaccu, in ieder geval genoeg.



Vandaag alles gezaagd laten zagen uit WBP Multiplex (gegrond).



Kist van 60 × 30 × 30 waarbij de frontbaffle één centimeter naar binnen valt en de speakers daarnaast ook compleet zullen wegvallen. Vandaar de extra plankjes in de kist. De frontbaffle wordt extra beschermd door een aluminium zeefplaat zoals te zien in lredev's laatste creatie (bedankt!). De kist wordt matzwart geverfd en is bedoeld voor buitengebruik (weer of geen weer).




Extraatje

De rollator die nog gepimpt gaat worden, ook matzwart met op de plaats waar het mandje hoort... je raadt het al: m'n kistradio. Extra info: De rollator wordt voorzien van zitje, bierplank en extra kastje met daarin een accu'tje en een claxon

[ Voor 4% gewijzigd door BBotman op 12-04-2010 21:49 ]

[Anoniem: 341446]

Als je deze versterker gebruikt op een dubbelspoels subwoofer en dan de subwoofer aansluit op de 'low' uitgangen van de versterker, is dat een goede combinatie en heb ik dan alles voor een subwoofer voor erbij? Of ben ik dan nog meer dingen nodig?


-EDIT: of heb je helemaal geen dubbelspoels subwoofer nodig voor deze versterker?

[ Voor 9% gewijzigd door Anoniem: 341446 op 13-04-2010 18:52 ]

[Sloeber]

Ik heb ook even een speakerdoosje in elkaar geflanst. Niet veel bijzonder maar vond het wel even leuk om te posten hier .
Slachtoffer


Doosje van zo'n cheap-ass laserpointer van DX:


Let alstublieft niet op de afwerking:P

Binnen:


iig fatsoenlijker geluid dan mijn Touch HD. Leuk apparaatje:P.

[ Voor 82% gewijzigd door Sloeber op 13-04-2010 18:40 ]

[Michel5128]

Anoniem: 341446 schreef op dinsdag 13 april 2010 @ 21:37:
[...]
snap ik niet, ben niet zo technisch haha.
heb je een iets makkelijkere uitleg(A)

Het komt hier op neer:

Je stereo signaal verandert dan in mono terwijl je geen signaal verliest.
edit: misschien in het het helemaal duidelijk en heb ik het verkeerd gedaan, maar de gekleurde draden zijn de kern van de plug en connector en de zwarte draden zijn de buitenkant (ground).

@mitsie
Bij Lredev op kratradio.nl kun je die terminal bestellen. Er zitten dan geen aansluitingen op maar dit kun je zelf simpel doen.

@robvoets
ik denk dat je een bananenstekker bedoelt.

[ Voor 13% gewijzigd door Michel5128 op 13-04-2010 23:01 ]

[Anoniem: 348799]

hij is voor 99% af, ik moet alleen nog wat verzinnen voor een handsvat..iemand suggesties?

2 scheidingsfilters helpen enorm voor de 3-wegs set, geeft een lekkere bass.

[matje_kater]

Mijn "kratje" gaat mooi op de fiets mee.
Ik maak dan een houten frame waar hij percies in past zodat hij er ook niet af kan vallen.
Hoop dit weekeind wat verder te komen met de bouw ervan.
Dit gaat er overigens in:
12V 18Ah
2x 110 watt kenwood
2x 180 watt kenwood
2x TA2024
Zonne-cel druppellader (op de bovenkant)
Digitaal fotolijstje (met apart accu)
Harddisk
Spanningsmeter

Schets:

[Anoniem: 355653]

hooooi,

Ik ben nieuw hier op 't forum, dit wordt mijn eerste post.
Ben in dit topic omdat ik natuurlijk ook van plan ben zoals vele anderen om een bierkrat radio te gaan bouwen. Zal vooral in vakanties gebruikt worden om mee te nemen naar het zwembad strand etc. Heb hier nog geen ervaringen mee, het gaat ook geen krat worden van 150euro, het moet wel leuk blijven dus wil het graag zo goedkoop mogelijk houden. Er komt geen radio oid in, sluit hem gewoon aan op mijn ipod. Ik zal even de setup posten die ik in gedachte heb:

- Jupiler kratje, (lekkere pils dus mag gepromoot worden vind ik!, heb onlangs de gehele binnenkant eruit gehaald, nu zijn dus alleen nog maar de zijkanten van het kratje over, voelt erg onstabiel aan, maar er word een MDF plaat aan de onderkant geplaatst.
- Marquant MCA-200 2x 100W versterkertje van de kijkshop, model is hier wel bekend neem ik aan
- Marquant MCS-16 speakers 120W (nog niet gekocht dus als je een suggestie hebt, tell me)
- 12V 7,2Ah Gel-accu. zag dat het een veelgebruikte accu is, moet natuurlijk ook niet te zwaar worden, denk dat dit wel een geschikte accu is voor het kratje
- Vanson druppellader, 600mA link
- kabeltjes spreken wel voorzich, evenals schakelaartje

dat is het zo ongeveer wel, heb momenteel alleen het kratje en de versterker nog maar, dus mogen er suggesties zijn voor andere componenten kan dat altijd overwogen worden.
Vraag: Als ik het volume van mijn ipod op ongeveer de helft zet, dan verbruikt dat ding 50watt right? op 12V is dat zo'n 4,2A, dus zal ie nog geen 2u halen.. of hoor ik nou melk klotsen maar weet k niet waar de tepel zit? Hij zal niet op z'n hardst hoeven staan lijkt me, gewoon een lekkere sound voor als je met wat maten op je handdoekje ligt in't zonnetje.
Nog een vraag: Kan ik gewoon muziek af blijven spelen terwijl dat ding aan't oplaten is? hij moet toch zeker zo'n 12u opladen lijkt me als ie helemaal leeggespeeld is, wat natuurlijk zonde is van de dag.

Heb even in paint uitgewerkt uit proberen te werken hoe de schakeling verloopt.
Ik weet het ben geen paint-pro hoef ik ook niet te zijn, maar naar mijn zin is ie wel duidelijk.


thanks for reading, hoop op hulp!
kristian

[Anoniem: 348799]

haha succes!! even langs de tasjesman op de markt en een handsvat is gevormd!!

[Anoniem: 355803]

Hier mijn 1e kratradio, voorzien van 3 x gelaccu 7 A parallel/ oplader voor ipod/ basreflexpijp/ Aux en USB ingang.

g]

[ Voor 28% gewijzigd door FeaR op 16-04-2010 22:26 ]

[Anoniem: 270555]

Hallo, k zit ff dit topic door te spitten omdat k zelf ook een kratradio wil maken (duh), heb een ideetje in mn hoofd zitten, samen met een aantal vragen. K zie dat de versterker TA2024 veel wordt gebruikt, maar heb je dan muziek, of gwoon redelijk harde muziek, waar je Echt wat aan hebt? De marquant is een wordt een beetje negatief beoordeeld zie ik wel, volgens mij kan ik beter die TA2024 kopen dan? Of heb ik misschien meer watts nodig dan die 2x15W? Ook heb k al een "schakelschema" gemaakt, maar weet niet of dit zo gaat werken? K wil namelijk kunnen switchen tussen mp3-aansluiting en radio (goed idee?). Ik hoor het wel wat ik wel of niet zou moeten doen, en wat er verbeterd moet/kan worden. Ook wil ik graag muziek luisteren terwijl ik de accu aan het opladen ben. (12V 7a accu, ±14V acculader?) Hoe kan ik dit doen?

Schema:
Gr

[Skeltenaer]

@Bartjow,

De Ta2024 gaat zeker hard genoeg voor een kratradio. Hij gaat ook harder dan de MCA-200 als je de ''mod'' doet (een weerstand vervangen, vrij simpel).
Hij gaat dus harder, én hij is zuiniger, én hij klinkt vele malen beter.

Ik vind je schema een beetje onduidelijk, maar ik heb dit schema gemaakt, en zo in mijn kist gemaakt, en het werkt prima! Met dit ciquit kun je schakelen tussen Accu/Adapter(lichtnet).
Als je op de adapter speelt, dan kun je de accu opladen terwijl je speelt
Het enige wat je dan nog moet doen is een schakelingetje maken tussen de versterker en autoradio, maar eigenlijk raad ik het niet aan om zo'n onzuinige autoradio in een kratradio te doen. Je kunt ook een discman aan de versterker hangen, of een goedkope radio ontvanger (die al in de meeste mp3 spelers zit).

Een paar verbeteringen aan het schema achteraf:
Je hoeft eigenlijk alleen op het negatieve cirquit of positieve cirquit te schakelen tussen accu/adapter, omdat er al geen stroom meer kan lopen als je op 1 plek het cirquit onderbreekt.
De elco is ook niet altijd nodig.

[Pixeltje]

Zo, ik heb even wat gerekend en getekend, en hieronder het ontwerp van mijn krat 2.1.3;


De maten staan erbij in millimeters, en die twee blokjes die je ziet in de kist zijn de accu's. Als ik het volume van de kist uitreken is dat, minus de twee accu's 31,484 liter. Dat betekend dat elke speakers zo'n 15 liter klankkast heeft. Dit lijkt me genoeg, aangezien de huidige klankkast in het krat iets kleiner is.

Graag van jullie wat op/aanmerkingen over het idee, wat is gebaseerd op de volgende punten:

1. Speakers schuin om geluid 'naar voren' te sturen ipv naar boven als momenteel het geval is
2. Speakers schuin om wat minder vallende asdeeltjes etc. erin te krijgen dan momenteel het geval is
3. Aparte ruimte voor versterker
4. Twee voltmeters, voor elke accu één

Wat mis je? Of waar ben je het hartgrondig mee oneens? Licht me in!

Ohja, deze kist wordt van 12mm betonplex gezaagd.

[Pixeltje]

martijn1172 schreef op maandag 19 april 2010 @ 21:03:
[...]


Nee de oorspronkelijke achterkant wordt dan bodem en de schuine voorkant blijft de schuine voorkant Zit zelf heel erg te denken om dit ontwerp te gaan gebruiken.

Verder lijkt me zo rooster ervoor wel nice maar aangezien er al kappen bij de speakers zitten..
Wel lijkt het me erg tof en praktisch (mbt vuil en vocht) om het geheel met traanplaat te bedekken.

Fail!

Er zitten bij deze speakers alleen plastic randen omheen (zoek zo een foto voor je), geen kappen met gaas, als je dat bedoeld.

Ta-dah!

[ Voor 6% gewijzigd door Pixeltje op 19-04-2010 21:07 ]

[Pixeltje]

Dan wordt het zoiets; denk even mijn JVC's erin, die kon ik niet vinden in google warehouse



En dan vier schakelaars van dit type:


Eentje om het krat aan en uit te zetten (algehele onderbreking stroomtoevoer)
Twee voor de twee voltmeters
Eentje om te schakelen tussen Jackplug aangesloten device en SD/USB reader. Dat zal wel een andere schakelaar moeten worden (driestandending) maar wordt een leuk switchboard dan:P

Nevermind dat laatste, het krat is al aan, dus hoef alleen te schakelen tussen ipod en usb-ding. tweestandenschakelaar is dus genoeg, op voorwaarde dat beide standen 'aan' zijn, maar tussen verschillende pootjes van de schakelaar.

Edit:

Kwam deze tegen op conrad; is ook wel leuk

En dan deze om het krat aan/uit te schakelen:

[ Voor 32% gewijzigd door Pixeltje op 19-04-2010 21:43 ]

[Michel5128]

Anoniem: 270555 schreef op maandag 19 april 2010 @ 21:58:
[...]

Ja! Ik heb wel interesse, heb je ook een foto toevallig?

[martijn1172]

lredev schreef op dinsdag 20 april 2010 @ 14:39:
[...]

Ik zocht geloof ik op eurostekker :-) (net even getest, en dat werkt goed!) [edit: ja die pixeltje :)]

Wel een klein karweitje om daar een mooi gat voor te maken, je hebt maar 1,5mm-2mm overlap in de rand, dus je kan het best het gat eerst iets te klein hebben en deze dan langzaam groter maken, en veel passen en proberen. Zonde als je er een spleet langsheen ziet..

Oke lijkt me vrij duidelijk!

Dus bijv. deze 2:
http://www.conrad.nl/goto.php?artikel=740997
http://www.conrad.nl/goto.php?artikel=971058

En kun je vervolgens gewoon de plussen van de lader en voeding aan de plus van de contrastekker maken en de minnen idem? of gaat dat niet werken..?

[ Voor 21% gewijzigd door martijn1172 op 20-04-2010 15:46 ]

[lredev]

@martijn: het schema heb ik aangepast met 2 wisselschakelaars. Het beste pak je een dubbelpolige wisselschakelaar, dat zijn er eigenlijk 2 in 1 zodat als je op "laden"schakelt de versterker ook direct met de voeding verbonden is en je dus niet per ongeluk kan spelen vanaf de accu terwijl je aan het laden bent. Dan heb je exact hetzelfde effect als met de hKS alleen schakel je dan handmatig.



@thijsi,

Die TK2050 doet het prima op 12v alleen gaat hij niet harder dan de ta2024. Die tk2050 heeft dus alleen zin als je bijvoorbeeld zoals pixeltje 2 accus in serie gebruikt, of een 24volt voeding

@Skeltenear,
Voordat je dit zo stellig brengt, probeer het ook eens met een gemodde ta2024, want ik kan je verzekeren dat ik die boxen dan ook wel aan het kraken krijg met een hoog ingangssignaal. Enige verschil is: De tk2050 hoef je niet te modden, maar daar houdt het wel bij op...

Wat ook wel leuk is om te doen: In een kistje met een tk2050 ingebouwde voeding een 12v accu te gebruiken naast een 24v voeding gecombineerd met een wisselschakelaar natuurlijk. Dan heb je aan de netstroom lekker wat extra power en onderweg nog steeds leuk geluid, maar wat minder power..

[Anoniem: 270555]

Malantur schreef op woensdag 21 april 2010 @ 22:22:
[...]

Ik begrijp niets van wat je bedoelt.
Een accu en acculader aansluiten is een kwestie van + met + verbinden en - met -. De accu verbinden met de versterker is hetzelfde. Parallel komt daar nergens in voor..
Je kan dan de + van accu naar versterker onderbreken met een schakelaar om het geheel af te zetten. En de acculader zet je gewoon af door de stekker uit te trekken. Luisteren tijdens het laden hangt af van de stroom die je lader kan leveren. Als je de lader van 600mA koopt, dan zal er te weinig stroom geleverd worden aangezien een TA2024 iets van een 1A trekt. Ook laad een acculader op tot 14,4V, terwijl de max van een TA2024 rond de 13V ligt. (Hoewel ik moet toegeven dat de absolute max dan weer op 16V ligt..)

Zo bedoel ik het dus. De druppellader heb ik ook al rechtstreeks op de TA aangesloten, maar dan kan de muziek dus niet volop aan, maar wel voldoende geluid. Maar levert dit dus geen problemen op voor de accu? De lader is 600 mA. Dus als ik het geluid zo ver open zet dat deze meer dan 600mA gebruikt gaat mijn accu alleen langzamer leeg dan normaal. Als er minder dan 600mA wordt gebruikt dan wordt de accu dus een klein beetje opgeladen? Zie ik dat zo goed?

[ Voor 6% gewijzigd door Anoniem: 270555 op 21-04-2010 22:44 ]

[BBotman]

Voorkant frontbaffle waarin speakers compleet wegvallen. De plaat waaraan de speakers worden bevestigd moet er nog achter gelijmd worden. De complete kist wordt uiteindelijk zwart en over de voorkant komt een rooster ter bescherming.



De achterkant van de frontbaffle, alles is met watervast bruislijm + schroeven vastgezet om ultieme lompheid te garanderen.

[Anoniem: 355695]

Hallo,

Ik heb laatst ook een Kratradio gemaakt hij is zo goed als af (nog een beetje schuren, misschien dat ik een keer de deksel ga verven).
Inhoud:
ta2024
12 volt 7Ah accu
pioneer 2 weg luidspreker TSG1012I (linkje)
en natuurlijk een schakelaartje om alles in een keer uit te zetten.

hier wat foto's van mijn kratje.











Een reactie zou leuk zijn.

[Anoniem: 356704]

Hallo, ik ben sinds een paar minuten nieuw.
Ik volg dit forum al een geruime tijd ik vind dat er vaak nuttige informatie op dit forum te vinden is namelijk.
Ik heb sinds vandaag mijn kistje half af. Ik zou graag de foto's willen posten maar ik weet begod niet hoe ik ze moet uploaden zodat jullie de foto's even kunnen zien. Ik doe een poging.. Excuses als het verkeerd gaat :-).. Ik wil even benadrukken dat ik nog veel moet doen, zoals aan en uit knopje, voltmeter etc maar ik heb geen geld dus ik kan niets kopen, maar oke hier de foto's:

Ja een roze kistje.. Je ziet het goed! We hadden nog een paar kleuren en ik vond het ook wel grappig om een roze kistje te maken..

Heb in m'n kratje een Marquant 2 x 100 watt versterker, een loodaccu (12V - 7 AH) en speakers van Magnat 100 watt per speaker.

Daarbij excuses voor de slechte kwaliteit voor de foto's, heb even snel met webcam gemaakt.
Ik zie net dat de foto's goed zijn geupload :)!
Iemand nog tips of aanmerkingen?

[ Voor 0% gewijzigd door Anoniem: 356704 op 23-04-2010 19:40 . Reden: Had niet de specificaties van de accu in het bericht gezet, beginnersfoutje :-)! ]

[BBotman]

martijn1172 schreef op vrijdag 23 april 2010 @ 16:53:
[...]


Beetje onbeleefde vraag misschien maar hoeveel heb je betaald voor je multiplex (de speciale versie dus)?
Ik wil mijn kist namelijk ook met multiplex bouwen en als ik dat zo hoor van jou betekend het dat de multiplex die jij gebruikt al waterdicht is en zelfs al met grondverf/coating bewerkt is? Dus alleen nog even 2 laagjes verf erover om het dekkend te maken en klaar ?

@ iedereen:
Wat is de beste manier om 2 cirkels uit je hout te zagen zonder een bovenfrees (en het liefst ook zonder decoupeerzaag aangezien ik bang ben dat ik het daarmee vern***)?

Ik weet niet precies wat het kostte, heb 't samen met een vriend van me gekocht maar mijn deel was €20,- incl. gebruik van zaagtafel. WBP Water Boiled Proof (X aantal minuten watervast bij 100 graden)gegrond is in ieder geval reteduur.

Als je speakers niet te groot zijn kan je met een gatzaag geloof ik tot 210 mm. komen



Hierbij wat foto's van mijn rollator. Het is het standaardmodel rollator gekregen van de plaatselijke, bevriende oudijzer boer (je kan altijd het beste zorgen dat je met zoveel mogelijk bedrijven bevriend bent ). Ik heb de rechterhandrem er af gehaald omdat het remblokje verdwenen was. De wandelstok houden heb ik omhoog verplaatst. Hierin past namelijk precies een glas bier!

In het gat wat ontstaan is door het weghalen van de handrem komt een pulsschakelaar met daaraan een autoclaxon. Het mandje blijft aan de achterkant hangen, de radiokist komt voorop te staan. Het zitje heb ik zelf gemaakt van een stuk hout, foam en nepleer (skye ofzo).

[duifi]

Hallo

ik heb een lichtschakelaar gevonden.
dus ik dacht mooi, kan ik schakelen tussen accu en voeding.
nu rest mijn vraag nog.
heb ik hem goed aangesloten?

[roelke]

Ik heb er ook een gebouwd.
Het idee was dat ie klein, licht en draagbaar moest zijn.







Specificaties :

1 - versterker op basis van een exotische TDA chip, maar weet type niet meer
1 - 2,2 Ah accu

Speelduur is ergens tussen en 12 en 15 uur.
Het blokje dat je ziet is de lader, op basis van een ~12v

Tevens zie je er nog een goedkope mp3 speler (ja, zonder batterijklepje)
Tot zover mijn projectje iemand vragen ?

[BBotman]

Ik heb vandaag de dragende plank van m'n speakers bevestigd aan mijn frontbaffle. Onderhand bestaat de frontbaffle uit drie lagen multiplex. Het gaat hier echter om geluid en niet om draagbaarheid ivm. mijn rollator dus het mag best wat wegen.



De frontbaffle wordt zwart geverfd met krasvaste, matzwarte lak en daarna beschermd door een aluminium zeefplaat met gaten van rond 10mm. bevestigd met bouten en moeren. Door het aanbrengen van tochtstrip en rubberen ringen wil ik het trillen van het aluminium tegengaan.

[BBotman]

De rechterzijkant en de frontbaffle zijn bevestigd op de bodemplaat, wederom verankerd met watervaste bruislijm en zelftappende schroeven. De frontbaffle valt 20mm. naar binnen. In de achterkant valt er een stuk van 150 bij 100 mm. naar binnen waar de speaker- en AUX-terminals in komen te zitten.

[brambond]

Ik zal ook eens foto's posten van mijn kratje. Deze heb ik vorig jaar zomer gebouwd, en hoop er komende zomer weer veel plezier van te hebben.

Onderdelen:
*Bavaria12 kratje
*12V 7.2Ah gelaccu van beveiligingsbedrijf
*speakers uit oud type VW golf
*TA2020 MK III van Arjan Helder (met weerstandsmod)
*13,5V 3.5A schakelende voeding
*zekering 5A (ong.)
*accu-indicator van circuitsonline

Zo'n klein kratje is ideaal mee te nemen, en door de weerstandsmod gaat het geluid echt lekker! Ik had achteraf beter 1 2-polige schakelaar kunnen gebruiken ipv 2 1-polige (zoals lredev/Martijn een aantal pagina's terug getekend heeft) maar ik wist vorig jaar nog niet dat dit bestond. Nu kunnen accu en voeding namelijk beide tegelijk ingeschakeld zijn, wat een kokende accu tot gevolg zal hebben waarschijnlijk...

Verder heb ik een soort opbergvak gemaakt. Hierin kunnen de voedingskabel, de audiokabel en de mp3speler, zie onderstaande foto's.

[ Voor 25% gewijzigd door brambond op 27-04-2010 18:29 ]

[ThinkPad]

Mmm daar zeg je wel wat ja.

Bij loodaccu's (en dus ook jouw accu) is het aangeraden om ze met 1/10 van de capaciteit te laden.

Qua spanning kan het geen kwaad, maar qua stroom wel inderdaad

Misschien toch maar wat anders verzinnen dan

---

Mijn kistje dan:



2 kleine speakertjes, voor de midden en hoge tonen
1 subwoofer, voor lage tonen

Zitten 2 versterkers in, TDA2007A.

Heb alles (versterkers, speakers) uit een Medion surround set gehaald

Zit ook 2x 12V 7Ah accu's in. Ik heb er 2 in zitten omdat de versterkers op de een of andere manier NIET samen willen werken. Als ik ze allebei op dezelfde accu aansluit dan gaat de subwoofer heel hard brommen, of vallen de kleine speakertjes weg Dus dan tijdelijk maar 2 accu's (ik wacht nog op m'n TA2024 versterkertje)

Behuizing is (zoals eerder gezegd) een laatje uit een IKEA ladenblokje.

[ Voor 77% gewijzigd door ThinkPad op 26-04-2010 22:25 ]

[BBotman]

Ik ben bezig geweest met de accubevestiging maar heb hierbij geen rekening gehouden met de speakers. Vandaar dat de bovenste beugel nu op 5 mm. van de speaker af zit. Is dat schadelijk voor de speaker of gaat dat ten koste van de geluidskwaliteit?

[BBotman]

Ik heb hier nog een foto waar de manier van bevestiging duidelijk op te zien is. De radio komt in z'n rails hier ook aan te hangen. Wederom de vraagstelling: kan de 5 mm. afstand tussen de rails en de speaker kwaad voor de geluidskwaliteit/gaat de speaker kapot?

[lredev]

HotFix schreef op donderdag 29 april 2010 @ 06:53:
Op een TA2024 zijn maar 2 draadjes?
Eentje voor de 12V+ en de andere voor de ground

PS: 9 Volt kan wel net te weinig zijn, laad in ieder geval even je accu op!

Anoniem: 293178 schreef op woensdag 28 april 2010 @ 16:44:
kan iemand mij helpen er komt geen geluid uit 1 van mijn ta 2024's haal hem uit de verpakking heb hem al een paar maanden in de kast liggen aangesloten op voeding van 12 volt zelfde als andere en speakers aan gesloten met mijn kabeltje en hij doet niks, ik heb ga hem als vervanging voor de kijkshop gebruiken maar er komt dus geen geluid uit.

Wellicht ten overvloede: Maar als je de uitgangen van de Ta2024 kortsluit of de spanning verkeerd om aansluit is hij kapot. Ik heb tot nu toe eentje gehad waarvan ik redelijk overtuigd ben dat die af fabriek al niet goed was. Op 60 stuks vind ik dat nog best meevallen.

Kan je een foto plaatsen van hoe je het hebt aangesloten?

Mini-tutorial, welke nog verfijnd moet worden: http://www.kratradio.nl/tutorials/de-ta2024-aansluiten/

[ Voor 34% gewijzigd door lredev op 29-04-2010 10:09 ]

[BBotman]

Na mijn twijfels over draadeinden, moeren, beugel en strips icm. speakers, trillingen etc. heb ik mijn plannen iets aangepast en een houten oplossingen gemaakt. De speaker staat op de bodemplaat geklemd tussen strips uitgezaagd uit een oude kunststof snijplank.

[ Voor 14% gewijzigd door BBotman op 29-04-2010 13:23 ]

[sjaakwortel]

Dit is toch een goede set voor een kleine kratradio(of in mijn geval een jerrycan radio).

- http://www2.conrad.nl/goto.php?artikel=372204
- http://www2.conrad.nl/goto.php?artikel=250202 of soort gelijke accu.
- http://www2.conrad.nl/goto.php?artikel=378210
en een voltage bewaker uit een oude nood auto start accu ding waar van de accu is overleden, heeft een lader en indicatie of hij volgeladen is, markering of de accu spanning goed of laag is en een multi volt output(waarmee ik mijn mp3 speler misschien kan opladen)
komt in een oude metalen jerrycan.

iemand op of aanmerkingen ? anders kan ik het morgen bestellen.

[ Voor 10% gewijzigd door sjaakwortel op 30-04-2010 15:07 ]

[sjaakwortel]

Het werkt , hoewel de kwaliteit van de muziek nog een beetje gek doet.

Work in Progress hier
morgen ff wat gaten zagen in mijn jerrycan en alles er in klonteren

[BBotman]

Morgen naar een houthandel, ik heb een vrij lastige klus te klaren. Er moet een schuin stuk van de frontbaffle afgezaagd worden, maar alleen aan de achterste twee platen multiplex. De zijkanten zitten al vast, met een decoupeerzaag wordt het een zootje.. dus ik laat deze klus even aan de experts over.

[BBotman]

Boert zo'n zaag dwars door schroeven heen? Moet namelijk een schuin kantje aan de frontbaffle zagen maar de kans bestaat dat ik misschien 1 of 2 schroeven tegen kom.

Tevens: Iemand ervaring met de CTEK XS3600 lader voor een 25Ah gelaccu?

[Anoniem: 222510]

Misschien dat jullie mijn probleem over het telkens in de beveiliging schieten van mijn versterker bij hoog volume nog kunnen herinneren.

Maar na nog eens goed gekeken te hebben blijkt dat m'n maat een weerstandjes verkeerd om heeft gesoldeerd. Kan dit tevens een oorzaak zijn?

[sjaakwortel]

(excuses voor de slechte kwaliteit foto's, die zijn gemaakt met mijn mobieltje)
ik heb weer wat vooruitgang geboekt

-Gaten gemaakt voor de speakers(ben uiteindelijk gegaan voor de 6 1/2 inch speakers).
-Elektronica ingebouwt.
-accu ingebouwt.
-houder voor versterker er ingelijmed.
-tot de conclusie gekomen dat de versterker te groot is voor het gat.

Hoef nu alleen nog maar de gaten te maken voor de knoppen en oplaad aansluiting en de versterker/speakers te monteren, bijna klaar dus. Hij is alleen een beetje zwaar uitgevallen, maar daar kan ik nu niks meer aan doen.

[ Voor 7% gewijzigd door sjaakwortel op 03-05-2010 19:33 . Reden: typo's ]

[lredev]

Mooi kleurijke updates geef jij bbotman, houdt het topic gezellig Ik ben ook wel benieuwd naar de prijs van die coating, komt erg slijtvast op me over!

Ik heb vandaag trouwens eindelijk de MP3 Decoders + FM functie binnen... ze doen het heerlijk! even getest met een ta2024 op de zelfde accu, geen storing oid. Tevens blijkt het gevalletje toch een AUX ingang te hebben voor bijvoorbeeld een MP3 speler. Erg handig dus, want ook van de aux ingang kan met de afstandsbediening het volume geregeld wordenDit blijkt helaas toch niet te kunnen.. ... Toch blijft het fijn dat je de decoder kan omzeilen en niet een aparte schakelaar hoeft te versieren. Ideaal gevalletje, mijns inziens nog steeds, voor in een kratje dus!

[YouTube: http://www.youtube.com/watch?v=1HsDFb8pXGU]

[ Voor 11% gewijzigd door lredev op 05-05-2010 22:20 ]

[lredev]

Pixeltje schreef op maandag 03 mei 2010 @ 21:52:
[...]

Als ik de kleuren van de weerstandjes van de foto invul (vierbands, oranje oranje rood goud) kom ik op 3.3Kohm met 5% tolerantie.

Het ging om deze weerstand:


Maar inderdaad in geval van Termic klopt dat. Maar hij heeft ze vervangen en dan is inderdaad 3.3kOhm het devies.

[lredev]

masterBunny schreef op dinsdag 04 mei 2010 @ 10:22:
[...]

Als je de aux ingang gebruikt voor een mp3 speler, zit je dan op dezelfde gevoeligheid als een ongemodde TA2024?

Jep. Wat ik zo kon horen komt op maximaal volume het signaal gewoon exact door zoals uit de MP3 speler / iPod. Het bordje doet dus niets aan voorversterking. Dus nog steeds is een weerstandsmod aan te raden als je grote speakers hebt cq. het maximale uit je TA2024 wil kunnen halen.

Nog als aanvulling voor geinteresseerden:

Het LCD display zie je hier niet terug, maar de grootte is eaxct gelijk. Maten in MM.

Diegene die ik had, ben ik overigens allemaal weer kwijt, maar heb al reeds een nieuwe bestelling gedaan. 2-3 weken zijn ze hier (als het goed is.... ) mochten er veel geinteresseerden blijken te zijn dan haal ik er nog meer binnen :-)

[ Voor 6% gewijzigd door lredev op 04-05-2010 12:09 ]

[prein2]

alle draad voldoet ongeveer wel. draad heeft meestal standaard een omhulsel. is natuurlijk wel nodig, anders krijg je kortsluiting.

voorbeeldje van draad met omhulsel dat bruikbaar is..

[BBotman]

Painore schreef op dinsdag 04 mei 2010 @ 15:03:
[...]

Dan kom ik hier op uit? http://www2.conrad.nl/goto.php?artikel=605885

Prachtig draad, wat prein2 bedoeld is echter dit.

[peeter123]

Toch maar weer is een update van mijn kratje. Heeft nu een jaartje gespeeld maar mocht toch wel een keer geupgrade worden.

Volgende dingen zijn verbeterd:



* Nieuwe versterker: TA2020 MKII Klasse T Amp.
* 10mF Condensator vlak bij de versterker.



* Tone Control met LM1036, zonder IC die moet alleen nog binnenkomen



* Zijkanten dicht gemaakt



* Totaaloverzicht



* Voorkant met knopjes

Verder klinkt het ding nu echt heerlijk. Gaat super hard en heeft vooral veel meer bass. Een tip voor de andere kratradio-bouwers, zorg dat hij helemaal afgesloten is!

Tot zover mijn update

[lredev]

Hm ik kom er net achter dat de MP3 Module NIET het volume van de AUX ingang regelt... beetje jammer, want dat was wel erg mooi geweest! Blijft een mooi apparaat en erg handig dat je een extra ingang hebt, maar dit had het wel helemaal top gemaakt!

Ik zal zo even een betere kwaliteit 't was helaas een beetje te donker, blijkbaar.. filmpje op youtube plaatsen!
(de ruis die je hoort is mijn PC en niet de mp3 module )
[YouTube: http://www.youtube.com/watch?v=P3juaN6sL9o]

[ Voor 57% gewijzigd door lredev op 05-05-2010 23:15 ]

[matje_kater]

Ook ik ben de afgelopen weken hard bezig geweest.
Mijn kratje bestaat uit het volgende:
12V 18Ah (druppellader 800mA)
TA2024 (x2)
Kenwood 6x9 110watt (2x)
Kenwood 17cm 180 watt (2x)
Digitaal fotolijstje
Zonnecellader
12V 2A adapter

Hij is nog lang niet klaar.
Er komen roosters voor de Kenwood speakers van 110watt.
De kleur wordt matzwart.
Jammer genoeg is hij wel wat aan de zware kant.
Het geluid vind ik echt verbluffend.
Foto's:

[leon12345]

ik ben echt al heel erg lang op zoek naar zoiets:

dus zonder gaten of aansluitingen erin
iemand enig idee hoe het heet of waar ik het kan vinden?
verschillende maten zou helemaal handig zijn!

[BBotman]

Ik heb zojuist m'n TA2024 en MP3-decoder binnengekregen via de TNT. Voordat ik alles ga aansluiten en opblazen wil ik even zeker weten of ik de manier van aansluiten goed begrepen heb.



Dit is de voeding van de MP3-decoder, zoals jullie zien staat er een × en - op de kabels. Kan ik dit opvatten als + en - of werkt het precies andersom?



Welke witte aansluiting is voor de AUX-input en welke voor de TA2024-output?

[BBotman]

De TA2024 doet het, en goed ook! Ik heb in plaats van een cinchbus of jackplug een inbouw contrajackplug gemaakt zodat ik aan de buitenkant van m'n kist een kabel met twee jackplugs heb.

[ Voor 73% gewijzigd door BBotman op 07-05-2010 19:15 ]

[sjaakwortel]

BIJNA KLAAR, morgen alles afmonteren en dan kijken of de marquant troep die ik er in heb gezet een beetje geluid geeft(heb in totaal 35 euro uitgegeven aan het hele ding)

[Anoniem: 335779]

Vandaag de voltmeter waarover eerder in dit topic is gesproken ontvangen.
Gelijk ingebouwd natuurlijk , moet alleen nog schakelaartje naast komen, net als bij de fan

[lredev]

BBotman,

Op het printje zit een klein soldeervlakje waarbij staat FM ANT, daar heb ik een draadje opgesoldeerd en dan heb ik goede ontvangst. Ik heb gewoon een dun koperdraadje gebruik dat de helft was een luidsprekerssnoertje. Ongeveer een meter lang.



Dit zijn overigens de panelafmetingen. (ondersteboven en het display is niet zichtbaar op de tekening. Maten in MM.. al dacht ik dat ik hem al gepost had..

[Michel5128]

Ik heb vandaag de 15e digitale voltmeter afgegeven op het postkantoor. Er zijn er nog een aantal beschikbaar! Dus als je interesse hebt stuur maar een DM. De mensen die toegezegd hebben mee te doen met de actie en van gedachte veranderd zijn verzoek ik dit te laten weten, dan worden die meters ook weer beschikbaar. Het gaat om de deze meters:


Ik heb van het weekend ook twee mp3-decoder bordjes ontvangen met ingebouwde 3watt versterker (gebruik ik niet). Voor deze bordjes is het noodzakelijk een 7805 spanningsregelaar + elco's te gebruiken wil je deze op je accu aansluiten. Helaas is er bij 1 bordje kortsluiting ontstaan dus die is al kapot.

Verder kan ik bevestigen dat je het AUX signaal bij deze wel kunt regelen met de AB.

[lredev]

Ja BBot foto's!

Die mp3 modules die ik verkoop komen trouwens van een werknemer van dat bedrijf Die versie die ik verkoop echter staat er niet bij, die daar zijn namelijk of zonder 5V regelaar of zonder FM module.. Die gast kan ook nog eens zo slecht engels dat het me steeds neit duidelijk was welke functies ik nu zou krijgen Een en ander is nu duidelijk na ontvangst en heb ik er wat meer besteld. 2-3 weekjes hoop ik!

Zelf ook weer even door blijven prutsen en nu zover:



Een speaker zit trouwens niet helemaal recht :




Ook ben ik van plan een kleine versterker te maken met de TA2024. Hieronder nog niet de ALPS potmeter afgebeeld die er in komt. Maar kijk eens hoe klein dat kan worden:

[Painore]

Inmiddels vanmiddag de laatste onderdelen aangeschaft. De kist is zo goed als klaar, nu alleen nog de elektronica aansluiten. Ook zojuist mijn accu binnen gekregen, alleen twijfel ik nu even of deze wel geschikt is

Dit is mijn accu:


Ik twijfel nu even of dit een loodGEL-accu is? Kan ik deze accu wel of niet gebruiken als hij niet helemaal recht staat? Als dit niet kan, wat kan er dan gebeuren als hij perongeluk lichtelijk scheef staat? Ik ga hem niet op zijn zij ophangen, maar als de ondergrond lichtelijk scheef is?

tnx!

[Painore]

Bedankt voor de reacties!

BBotman schreef op woensdag 12 mei 2010 @ 17:11:
[...]


Lichtelijk scheef is geen probleem, maak eens een foto van de bovenkant. Waar heb je deze accu gekocht?

De accu is van marktplaats, voor 11,75 EUR inc. verzendkosten kon ik hem niet laten liggen natuurlijk!

[Painore]

Heeft iemand misschien een schematje welke draden waar op de TA2024 aan te sluiten? Het wijst zichzelf wel ongeveer maar het lijkt me toch wel handig om het voor de zekerheid even in een schematje te zien.

ThinkPadd schreef op woensdag 12 mei 2010 @ 21:02:
op molexje van PC voeding Geel en zwart = 12V

hmm dan moet ik eerst of een computer openschroeven of de zolder af gaan zoeken voor een oude voeding, dan wacht ik wel even totdat de accu is opgeladen Maar wel heel erg bedankt voor het meedenken!

Zo sluit ik de cinches aan op de TA2024 als ik me niet vergis?

[ Voor 26% gewijzigd door Painore op 12-05-2010 22:11 ]

[Painore]

Sorry voor mijn 1000e vraag, maar hier komt ie: de soldeerlip van de cinch staat in direct contact met het metalen montageplaatje, loopt er nu geen stroom door het hele montageplaatje?

Sorry voor de slechte kwaliteit!

martijn1172 schreef op woensdag 12 mei 2010 @ 22:14:
[...]


Met de aansluitingen rechts en vervolgens van boven naar onder:
GND = min van je accu
+12V = plus van je accu
plus speaker 1
min speaker 1
min speaker 2
plus speaker 2

Dit lijkt me duidelijk genoeg

Edit: zag nadat ik gepost had pas dat je de 'nieuwe' TA2024 hebt, ik heb nog het voorgaande model.
Desalniettemin laat ik dit staan voor anderen die dit als verduidelijking gebruiken kunnen

Ik heb het zelf ook even getekend, de TA2024 in deze foto is mijn versterker, het oude model dus.


Bedankt voor het bevestigen van mijn vermoedens

[ Voor 15% gewijzigd door Painore op 12-05-2010 23:00 ]

[fterheide]

@ Iedereen die opzoek is naar een Moment- druk schakelaar

Ik heb nog 6 van die schakelaars (zwart) liggen thuis, zien er zo uit:
Inbouw diameter is 7mm.




Als je ze indrukt maken ze contact en daar sluit je bijvoorbeeld je voltmeter op aan.
Zolang je de schakelaar ingedrukt houd, kun je het voltage dus aflezen.
Voor interesse stuur even een mailtje/DM.

[Painore]

Na een uurtje of 18 laden met deze lader, geeft mijn voltmetertje nog steeds 8,75V aan. Kan de accu nu kapot zijn, kan dit aan de lader liggen, of werkt mijn voltmetertje niet naar behoren. De winkels zijn dicht vandaag dus ik kan niet even snel een multimeter gaan kopen..

Nog even mijn vorige vraag herhalen: het soldeerlipje van mijn cinch aansluiting ligt op het metalen montageplaatje, staat nu niet mijn hele montageplaatje onder stroom?

Kan het kwaad als ik alles aansluit en kijk of alles werkt, ookal geeft de voltmeter maar 8.8V aan?

Alvast bedankt!

Foto's van het proces:

[ Voor 29% gewijzigd door Painore op 13-05-2010 16:43 ]
