[CiP] Apple G5 -----> Ipple i5

[GNOOM172]

Remmes_NT schreef op donderdag 04 februari 2010 @ 21:58:
denk dat dat zonde is en dan krijg je zelfs meer kleuren in je kast.. denk niet dat je er zowizo veel van gaat zien maar ok

Ik zal de slotcovers helemaal zwart maken... en ja.... je ziet er op den duur niet veel van. De kast komt zelfs met de mooie kant tegen de muur aan te staan. Maar, ook daar heb ik ideeen over, komt er wel een webcam in en een 7" scherm op het bureau om de status van alles te bekijken......Dat heb ik namelijk nog niet veel gezien.

[Anoniem: 263922]

Haha geweldig idee, dat daar nog niemand op gekomen is, ikzelf ga wel eens naast mijn pc liggen en bekijk het allemaal eens lekker relaxed, of vanaf mijn bank natuurlijk , maar een schermpje op je bureau geeft het echt iets aparts, zoiets als een bewegend schilderij, en niemand weet waar het vandaan komt

[ Voor 28% gewijzigd door Anoniem: 263922 op 05-02-2010 00:20 ]

[GNOOM172]

Update 3 van de ATI 4890

Eindelijk, de spulletjes uit Amerika zijn binnen. Ik mocht bij de deur nog even € 40,-- aftikken aan inklaring en belasting, terwijl de goederen maar 120 dollar waren. Tot mijn verbazing miste ik ook nog 2 items... 2 stekkertjes.


maargoed, het ging mij uiteindelijk om de 1366 bracket van de Swiftech Apogee cpu blok. Deze was niet in Nederland verkrijgbaar. Althans ik kon het niet vinden. Die maar meteen aanpassen;

Rechts de oude bracket. Links de nieuwe, nu nog even wat gaatjes bijboren voor de 1156 afstanden.


Nu aan de gang met de Swifteg MCW60-4870, kijken of al mijn voorwerk klopt.

Het is het niet helemaal, ik verwachtte dat de heatpipe iets korter was. De Zalman heatpipes die ik nog had liggen bleken te dun qua diameter, daar heb ik dus niets aan. Dan maar weer boren en zagen aan het eigen gemaakt koelblok voor de VRM's

Zo zou het dus kunnen passen. Ik heb de heatpipe iets naar boven kunnen buigen zodat ie contact maakt met de heatsink. Nu proberen vast te zetten;

Het lukt dus op deze manier, nog wat fotoos. Let op de 2 plastic zwarte opvulblokjes; Muurvast zit het nu tussen de heatsink.

Alles past dus nu alles definitief vastmaken en artic cooling tussen de componenten smeren.

Klaar!

[boazkl0p]

Ziet er netjes uit hoor

[YannickH]

Ziet er idd hardstikke netjes uit!
(zeker beter dan het eerste plaatje wat ik hier tegenkwam van je zelfgemaakte koelblok )

[Anoniem: 263922]

Heel mooie oplossing, gaat echt fraai worden deze mod, keep up the good work

[Zandpad]

Ziet er mooi uit!
Geniale oplossing voor je graka!
Ik ga je mod zeker volgen!

Succes ermee nog!

[Anoniem: 243552]

Wat leren we hier van?
Ga pas zagen in je koelblokken als je alle spullen en maten hebt. Nietemin heb je het heel netjes opgelost

[Gnermo]

En Bos haalde uit naar Groenink!

Schokkend.

[GNOOM172]

Gnermo schreef op vrijdag 05 februari 2010 @ 23:35:
En Bos haalde uit naar Groenink!

Schokkend.

En balkende verkondigde; "Begin Februari loopt tot de 15e" dus nog alle tijd om de brief aan het kabinet inzake de oorlog tegen Irak te versturen....

Maargoed iedereen bedankt voor de opbeurende woorden. Moet nu toch even wachten totdat moederbord binnenkomt. In de tussentijd maar even op Marktplaats rondgekeken.... En gekke Henkie of Gerrit heeft een Powermac G5 2,7 watercooled op de kop getikt met een defect. Hij ziet er niet veel anders uit dan degene die ik al had.... maar deze heeft al WATERKOELING, en wat voor één! Het lijkt de kerncentrale in Tjernobyl wel. Het vermoeden van de verkoper was dat de waterkoeling was gaan lekken door de O-ringen van de Delphi waterpomp, nee dus. Overigens heet Delphi nu Liang.... Ze hebben waarschijnlijk de naam veranderd door de slechte pompen (lees O-ringen) in de G5 serie. Even een fotootje van Tjernobyl.

[n0elite]

mooie mod's! echt gaaf , alleen het moederbord vind ik niet echt mooi maargoed.
veel succes!

[Anoniem: 172410]

Bwah, geile waterblokken hoor. Zelfs als het stuk is mag dat nog wel een plaatsje bij mij in de (vitrine)kast.

[kauko12]

wat een unit man gaaf hoor!

[YellowOnline]

GNOOM172 schreef op vrijdag 05 februari 2010 @ 23:59:
[...]


En balkende verkondigde; "Begin Februari loopt tot de 15e" dus nog alle tijd om de brief aan het kabinet inzake de oorlog tegen Irak te versturen....

Maargoed iedereen bedankt voor de opbeurende woorden. Moet nu toch even wachten totdat moederbord binnenkomt. In de tussentijd maar even op Marktplaats rondgekeken.... En gekke Henkie of Gerrit heeft een Powermac G5 2,7 watercooled op de kop getikt met een defect. Hij ziet er niet veel anders uit dan degene die ik al had.... maar deze heeft al WATERKOELING, en wat voor één! Het lijkt de kerncentrale in Tjernobyl wel. Het vermoeden van de verkoper was dat de waterkoeling was gaan lekken door de O-ringen van de Delphi waterpomp, nee dus. Overigens heet Delphi nu Liang.... Ze hebben waarschijnlijk de naam veranderd door de slechte pompen (lees O-ringen) in de G5 serie. Even een fotootje van Tjernobyl.

[afbeelding]
[afbeelding]
[afbeelding]

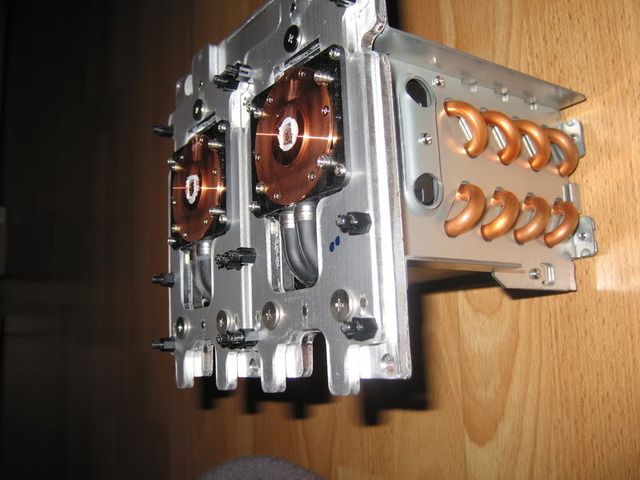

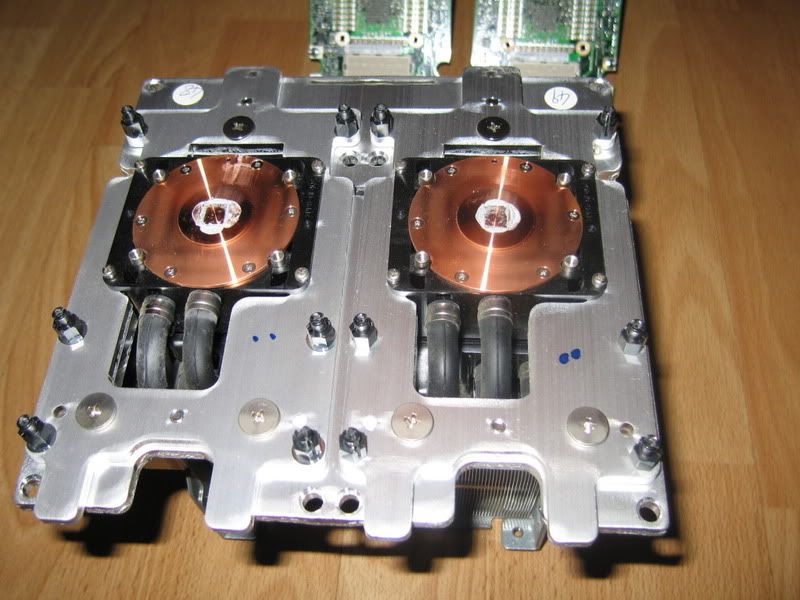

OMG, wat een monster. Misschien kan je ipv. 220V uranium gebruiken als voeding

[brinkdinges]

Die waterkoeling unit is wel heel vet ja Maar vind je niet dat je wat netter moet gaan werken (*wijst naar videokaart*) om in de stijl te blijven van de G5?

[GNOOM172]

brinkdinges schreef op zaterdag 06 februari 2010 @ 11:18:
Die waterkoeling unit is wel heel vet ja Maar vind je niet dat je wat netter moet gaan werken (*wijst naar videokaart*) om in de stijl te blijven van de G5?

Zal ik proberen

[[Remmes]]

GNOOM172 schreef op zaterdag 06 februari 2010 @ 12:30:
[...]


Zal ik proberen

[GNOOM172]

Waterkoelingslangen sleeven

In mijn poging om de Apple zoveel mogelijk te laten lijken op het origineel ben ik begonnen, in afwachting op belangrijke hardware, om de slangen te sleeven.
De Ipple wordt geen kermisattractie maar zal op de achtergrond zijn werk als stille computer moeten doen. De Apple Powermac is naar mijn mening gewoon een leuke kast maar als je hem opent denk je; "wow" dat ziet er gelikt uit. Dat probeer ik te evenaren. Sterker nog, te verbeteren...

De benodigdheden; Tygon R3400 slang, krimpkous, bitzpower aansluiting, tiewrap, flexsleeve 13mm, een aansteker en een schaar.

Fitting erop;
tiewrap erop

flexsleeve erop;

krimkous erop en klaar;


in mijn ogen een geslaagde actie, en het is simpel en nog leuk ook. Leuker dan 24 stroomkabels door een te kleine flexsleeve wurmen.

[boazkl0p]

Leuk idee. Volgens mij ben je de eerste die het doet. Ik heb het iig nog nooit eerder gezien.
Mooi

[GNOOM172]

Met googlelen liep ik er tegen aan, het is niet nieuw maar weinig gebruikt volgens mij. En voor in de Ipple precies goed.

[wally1987]

Dit maakt in de case een wouw effect!!
ik heb het wel eerder gezien met sleeving die meer licht door laat dat maakt extra contrast
bijv. Witte tubes en zwarte sleeving

ziet er mooi uit!

[brinkdinges]

Het is idd niet nieuw, maar wel mooi

[GNOOM172]

brinkdinges schreef op dinsdag 09 februari 2010 @ 09:49:
Het is idd niet nieuw, maar wel mooi

Heb ik deze keer ook mooi gewerkt, Brinkdinges?

[brinkdinges]

Deze keer ziet het er netjes uit hoor

[N1ckk]

Echt fantastisch om te zien hoe jij hiermee te werk gaat gozer! Van mijn kant echt een daverend applaus!

[GNOOM172]

Nickalicious schreef op vrijdag 12 februari 2010 @ 19:15:
Echt fantastisch om te zien hoe jij hiermee te werk gaat gozer! Van mijn kant echt een daverend applaus!

Dankje wel! Het project staat even stil omdat ik moet wachten op mijn moederbord, de Evga P55 Micro, die uit het buitenland moet komen.

ps. In de tussentijd zit ik te broeden op de waterkoeling afkomstig uit een 2e kast en die ik ook ga verwerken in een 2e Apple kast. Want die waterkoeling is zo bruut die moet hergebruikt worden.

[DjThase]

heb je een overview?... voor de rest:'' Keep up the good work ''

[Kaalus]

mooi mobo mooie watercoolin mooie sleeving's..
Totaal dus een mooie casemod, ben benieuwd naar het eindresultaat
Succes verder, zal wel gaan lukken denk ik?

[maarten12100]

Moet ook een aanvraag gaan doen voor een blog inplaats van alle updates via de email te doen

[GNOOM172]

Lijkt me wel een goed plan, dan kan iedereen zien waar je mee bezig bent....

Ik ben nog steeds in afwachting van mijn Moederbord. Ligt nu in het zuiden van Limburg.... daar staat het dagelijkse leven nu stil.

[bn326160]

Was het topic al eens tegen gekomen
Ik had ook ooit een idee om zoiets te doen, maar blijkbaar is het niet 'eventjes een ander mobo insteken'.
Veel mooie cases zijn er niet echt.

Uiteindelijk is mijn nieuwe pc een laptop geworden, dus maakt de case enz niet veel uit. (MacBook Pro trouwens )

Ik vroeg me af of het de bedoeling was dat je er een Hackintosh van maakte? Volgens mij heb je daar niet echt op gelet bij de keuze van het mobo.

*Bookmarked*

[Animal Baars]

Die waterkoeling is echt bizar! Snap dat je dat in je mod wil verwerken! heeft echt het WAUW effect!

Heb je al vorderingen gemaakt met je logo? Zijn de plaatjes een beetje bruikbaar? Ben benieuwd naar het eindresultaat en ook hoe het er nu bij staat (overzichtje)

[[Remmes]]

mij lijkt het eerlijk gezegd niet mooi om zo'n blok in je pc te hebben

[GNOOM172]

Even een tussendoor UPDATE

Afgelopen week alle spullen verzameld uit alle windhoeken van de wereld;
- EVGA P55 Micro
- i5 750
- Corsair Vertex 60 GB
- WD 1 tb Green EARS

Dus, in principe kan ik de Ipple laten draaien.

De spullen;



Dan maar beginnen met assembleren. Valt allemaal wel tegen, het is erg klein;

Heel errrruuuug krap zelfs;


Wat nog veel erger is.... De Evga wil niet booten. De pomp en de fans gaan lekker draaien. De blauwe, groene en oranje led branden. De GPU wordt warm als ik de pomp uitzet. De Cpu echter blijft koud.
HELP!
Ik zal hem de komende dagen weer "helemaal" los gaan halen en kaal testen, en ja;
- ik heb alle kabels al verwijderd
- alle onzin dingen afgesloten
- de CPU fan aangesloten
- Bios gereset
- En nog een keer gereset

Tips zijn welkom.

Het kabinet valt (mischien) maar dit vind ik veel erger...

[Dharion]

Druk je geheugen eens in dezelfde kleur sloten, misschien helpt dat... kleine kans maar niet geschoten is altijd mis

[bn326160]

Moet er geen fan zijn aangesloten voordat hij wil starten? Dan moest je volgens mij een bepaalde weerstand op die connector aansluiten.

[nick_haak]

met m'n i7 systeem (x58) moeten inderdaad zoals hierboven genoemd, de geheugenstrips in de zelfde kleur sloten, heeft me ook even wat tijd gekost

[boazkl0p]

GNOOM172 schreef op zaterdag 20 februari 2010 @ 00:19:

Het kabinet valt (mischien) maar dit vind ik veel erger...

kabinet is gevallen

[WoBaDijk]

boazkl0p schreef op zaterdag 20 februari 2010 @ 08:38:
[...]

kabinet is gevallen

offtopic:
Gelukkig!

Gaat er erg mooi uitzien. Ben erg benieuwd naar het eindresultaat!

[GNOOM172]

Dharion schreef op zaterdag 20 februari 2010 @ 00:40:
Druk je geheugen eens in dezelfde kleur sloten, misschien helpt dat... kleine kans maar niet geschoten is altijd mis

nick_haak schreef op zaterdag 20 februari 2010 @ 08:37:
met m'n i7 systeem (x58) moeten inderdaad zoals hierboven genoemd, de geheugenstrips in de zelfde kleur sloten, heeft me ook even wat tijd gekost

JAWEL !!!! Ik heb nu eindelijk een BEEP! Dank jullie wel voor de tip, en dank aan EVGA voor de zeer onlogische DDR volgorde. Nu weer even alles in elkaar zetten.

[nick_haak]

komt niet door evga hoor, mijn bord is een asrock, en een klasgenoot heeft een gigabyte bord, en ook daar moesten de geheugenstripjes op deze manier (om en om) geplaatst worden.

anyways, mooi dat ie start en gave mod ook

[mdj84nl]

Corsair Vertex 60 GB

[GNOOM172]

mdj84nl schreef op zondag 21 februari 2010 @ 18:24:
Corsair Vertex 60 GB

dat zeg ik Gamma; OCZ

[Animal Baars]

GNOOM172 schreef op zaterdag 20 februari 2010 @ 12:58:
[...]


[...]

JAWEL !!!! Ik heb nu eindelijk een BEEP! Dank jullie wel voor de tip, en dank aan EVGA voor de zeer onlogische DDR volgorde. Nu weer even alles in elkaar zetten.

Mooi dat het werkt, maar die DDR volgorde is bij (bij mijn wete) alle borden zo. Althans, alle borden die ik heb gehad (XFX, EVGA, Intel, MSI)

[Mektheb]

Alle DDR3 borden van dat caliber hebben dat
staat ook in de handleiding

[ Voor 32% gewijzigd door Mektheb op 22-02-2010 14:16 ]

[Anoniem: 172410]

Altijd kleur bij kleur toch? De ene keer heb je dan dual-channel, de andere keer boot het überhaupt, maar ik heb nog nooit gezien dat die kleurcodes geen voordeel opleverden.

[NoepZor]

Moet het verplicht in dual channel draaien? Vroeger was het zo dat als je het ram verkeerd installeerde je single channel had (beide modules in de sloten van een enkel kanaal) in plaats van dual channel, maar niet dat het systeem niet bootte?!

[[Remmes]]

meestal is dual channel op kleur maar er zijn borden waar dit niet zo is maar slot 1-2 dual is en 3-4 dual

[GNOOM172]

Het was overigens niet het enige dat het bord tegenhield om te booten. Na een stuk of 80 comps geassembleerd te hebben wist ik ook bijna zeker dat ik elke combinatie had gebruikt. Mijn huidige Intel BT38BX boot gewoon met elk slot. Het leuke van het Evga-bord is dat de controle lampjes, de blauwe, de groene en de oranje* (van de DDR's) gewoon vrolijk brande.

* Geeft ook aan dat het geheugen klaar is om via windows in hybernate te kunnen.

Ik heb het frontpaneel van de Apple ook, volgens schema's op internet, moeten aanpassen voor ATX. Juist omdat er ook 24v vanaf de voeding liep voor aansturing van de firewire
De led en schakelaar zijn verbonden met de aarde van de Firewire en USB. laat ik nu net van de USB een draad verkeerd gesoldeert hebben . Ja plus met de min verdraaid. Dus na alle configuraties te hebben doorlopen begonnen met het langzaam loshalen van alle aangesloten componenten. EN als laatste de aan- en uitknop. Daar zat het hem dus in. De aanknop had geen aarde maar 5 volt via de USB, die ook als laatste pas losgehaald werd. Met een reset van het bios ging hij uiteindelijk aan.
Gelukkig was het bord dermate beveiligd dat ie niet wilde starten, dus geen schade.

Nu blijkt de XSPC pomp met reservoir, overgenomen van een medetweaker, een vreselijke **** herie te maken. Dus nu maar even voor de time being mijn bestaande pomp ovwergooien van mijn werkende systeem. Zonde en vooral

[ Voor 4% gewijzigd door GNOOM172 op 22-02-2010 21:34 ]

[GNOOM172]

Zo de (bijna) laatste loodjes.

De "machine" werkt. De XSPC pomp met reservoir is vervangen door een alphacool pomp uit mijn bestaande PC. ( daar stonden ook de fotos'van het inbouwen van alles.... weg) De Alphacool zal een tijdelijke oplossing zijn, hij is wel vreselijk stil en de temps zijn met 32 graden idle prima.

De OCZ vertex vermaakt zich uitstekend, Wauwie, de beste upgrade sinds tijden.

Op een bepaald moment gaat de nieuwsgierigheid tegenover "de extreme perfectionist uithangen" het uiteindelijk winnen; "Ik wil gewoon weten of 6 weken werken eraan wel loont". En foutloos, zie voorgaande update mag ik het niet noemen. De problemen met de front USB, led en aan- uitschakelaar kan je gewoon niet verzinnen. Het kromme gedrag van de DDR's waren ook vervelend, zelfs niet booten met 1 ddr. Maar dankzij jullie er toch uitgekomen.

Hier wat foto's van de pruttelende, zeer stille ( het doel ) kast. Met de afwerking ga ik de komende periode verder. De i5 moet nog op de aluminiumplaat, de kabels moeten iets netter weg, en vooral de zalman controller moet nog wijken.

Zo was ie bij aankoop;

Zo wil ik hem uiteindelijk;

Zo is ie nu, maar wel werkend;





Tarzan kan zo aan de slangen slingeren...lelijk




Eerst even een werkende PC en dan kom ik weer terug met de allerlaatste loodjes;

- Bedrading wegwerken
- pomp vervangen
- nog stiller maken
- overclocken
- uitrusten

[BGB4rn]

Ik vind het toch best krap voor een vrij grote case zo, maar toch wel mooi

[GNOOM172]

BGB4rn schreef op woensdag 24 februari 2010 @ 01:15:
Ik vind het toch best krap voor een vrij grote case zo, maar toch wel mooi

Hij lijkt ook best wel groot, maar zoals je ziet zit er met moeite een mini ATX moederbord in. En dan nog de 4890 die over de hele breedte gaat. Ik dacht ook, ruimte zat maar dat valt tegen... ... er zitten daarentegen wel 10 fans in...

- 2 intake fans onder bij de voeding
- 1 outtake fan van de voeding
- 2 fans voor hd en luchtstroom bovenzijde moederbord
- 2 frontfans
- 3 outletfans aan de achterzijde

[Anoniem: 172410]

Maakt het geheel dan, ondanks de waterkoeling, niet alsnog een gigantisch lawaai?

[Anoniem: 301747]

pff, ik zit te kijken naar een van je eerste acties, die achterkant. Heb je al die kabels zelf zitten maken of wat? Knap staaltje werk overigens, heb je een foto van de achterkant van de kast? Benieuwd hoe dat er nu uitziet.

EDIT: wat voor voeding gebruik je eigenlijk?

[ Voor 9% gewijzigd door Anoniem: 301747 op 24-02-2010 11:45 ]

[Pixeltje]

Tof dat het gelukt is! Als je inderdaad het cablemanagement naar een wat hoger niveau tilt lijkt het me een mooie CM. Ik vindt die apple G5 / Mac Pro kasten echt geniaal mooi, en met wat je er nu in hebt gestopt denk ik dat je een fantastische PC hebt staan, congrats!

[zonoskar]

Mooi gedaan! De keuze voor een mini ATX moederbord is een goede geweest. Draai je nu ook een Hackintosh OS-X, of gewoon Windows/Linux?

[brinkdinges]

Er komt geen window in neem ik aan? Aangezien er dan niet zo veel te zien is. Ik ben benieuwd hoe hij eruit gaat zien als alle kabels weggewerkt zijn, dat scheelt altijd een slok op een borrel

[GNOOM172]

Anoniem: 301747 schreef op woensdag 24 februari 2010 @ 09:57:
pff, ik zit te kijken naar een van je eerste acties, die achterkant. Heb je al die kabels zelf zitten maken of wat? Knap staaltje werk overigens, heb je een foto van de achterkant van de kast? Benieuwd hoe dat er nu uitziet.

EDIT: wat voor voeding gebruik je eigenlijk?

Zo ziet de achterkant er nu uit;


De meeste kabels komen uit andere PC's. Het sleeven heb ik wel zelf gedaan.

De voeding is de Coolermaster Silent Pro M600

zonoskar schreef op woensdag 24 februari 2010 @ 11:29:
Mooi gedaan! De keuze voor een mini ATX moederbord is een goede geweest. Draai je nu ook een Hackintosh OS-X, of gewoon Windows/Linux?

Ik draai nu gewoon nog Windows. Tzt, komt er Hackintosch naast.

Anoniem: 172410 schreef op woensdag 24 februari 2010 @ 02:03:
Maakt het geheel dan, ondanks de waterkoeling, niet alsnog een gigantisch lawaai?

De fans draaien max 1200 rpm. Dus lekker stil.

brinkdinges schreef op woensdag 24 februari 2010 @ 11:30:
Er komt geen window in neem ik aan? Aangezien er dan niet zo veel te zien is. Ik ben benieuwd hoe hij eruit gaat zien als alle kabels weggewerkt zijn, dat scheelt altijd een slok op een borrel

Er komt geen window in misschien bij de 2e Apple G5 mod.. de kast staat er al.

Pixeltje schreef op woensdag 24 februari 2010 @ 10:43:
Tof dat het gelukt is! Als je inderdaad het cablemanagement naar een wat hoger niveau tilt lijkt het me een mooie CM. Ik vindt die apple G5 / Mac Pro kasten echt geniaal mooi, en met wat je er nu in hebt gestopt denk ik dat je een fantastische PC hebt staan, congrats!

De gekleurde draden zijn tijdelijk, dit om te zorgen dat de fans op 7 of 5 volt draaien. De fancontroller via het moederbord werkt nog niet naar behoren.

[Anoniem: 301747]

"de kast staat er al."

waar haal je je kasten vandaan? ik kan geen "mooie", "goede" vinden.

[Anoniem: 301747]

"de kast staat er al."

waar haal je je kasten vandaan? ik kan geen "mooie", "goede" vinden.

GNOOM172 schreef op woensdag 24 februari 2010 @ 12:39:
[...]

De meeste kabels komen uit andere PC's. Het sleeven heb ik wel zelf gedaan.

De voeding is de Coolermaster Silent Pro M600

knap staaltje werk nogmaals, maar hoe koppel je die aan je mobo? heb je daar voorbeelden van? vind het namelijk erg sjiek staan, die achterkant zo goed als origineel.

[ Voor 10% gewijzigd door Anoniem: 301747 op 24-02-2010 22:48 ]

[GNOOM172]

Anoniem: 301747 schreef op woensdag 24 februari 2010 @ 22:47:
"de kast staat er al."

waar haal je je kasten vandaan? ik kan geen "mooie", "goede" vinden

Marktplaats is een goede manier om aan een kast te komen. De eerste was € 50,--, een complete kast met dood moederbord. Onderdelen verkocht en nog "winst" gemaakt. De 2e kast was ongeveer € 100,-- maar wel met 2 x 2.7 processor en standaard waterkoeling. Niet alleen kijken in onderdelen op MP maar ook op complete systemen, daar is ook meestal wat te vinden.


[...]


knap staaltje werk nogmaals, maar hoe koppel je die aan je mobo? heb je daar voorbeelden van? vind het namelijk erg sjiek staan, die achterkant zo goed als origineel.

Dankje, er zijn vreselijk veel voorbeelden van how to build a Apple to atx;
http://forums.bit-tech.ne...php?t=121671&page=1&pp=20
http://www.insanelymac.co...p/%22http:/t4525-450.html

[PRaGA88]

Ziet der al nice uit.
Zou vet zijn als je die case kon ombouwen tot ATX ipv BTX.

BTX is ATX ondersteboven.

[ Voor 16% gewijzigd door PRaGA88 op 25-02-2010 22:19 ]

[GNOOM172]

PRaGA88 schreef op donderdag 25 februari 2010 @ 18:02:
Ziet der al nice uit.
Zou vet zijn als je die case kon ombouwen tot ATX ipv BTX.

Uhm, hij is ATX....

[Anoniem: 263922]

toch BTX

[Evoluzione]

BTX heeft de processor boven toch? Dit is volgens mij gewoon reversed ATX

[wally1987]

ATX is processor boven en pci sloten onder, BTX is processor beneden en pci sloten boven.
Deze kast is als het goed is gewoon BTX!

GNOOM172 schreef op woensdag 24 februari 2010 @ 12:39:
Zo ziet de achterkant er nu uit;
[afbeelding]

Zoals op deze afbeelding! zie je dat de pci sloten boven zitten

[ Voor 4% gewijzigd door wally1987 op 26-02-2010 22:22 ]

[boazkl0p]

Al dat gezeur om 1 lettertje verschil

Maar ik denk ook dat het BTX is

[GNOOM172]

Evoluzione schreef op vrijdag 26 februari 2010 @ 22:02:
BTX heeft de processor boven toch? Dit is volgens mij gewoon reversed ATX

[...]

wally1987 schreef op vrijdag 26 februari 2010 @ 22:20:
ATX is processor boven en pci sloten onder, BTX is processor beneden en pci sloten boven.
Deze kast is als het goed is gewoon BTX!


[...]

Zoals op deze afbeelding! zie je dat de pci sloten boven zitten

Jullie kunnen in principe wel denken dat het een BTX is.... Maar dat is het TOTAAL niet.

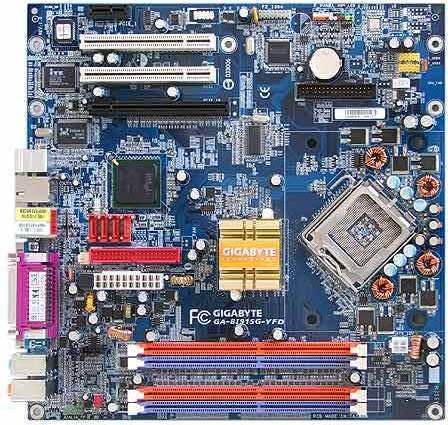

BTX is zo;

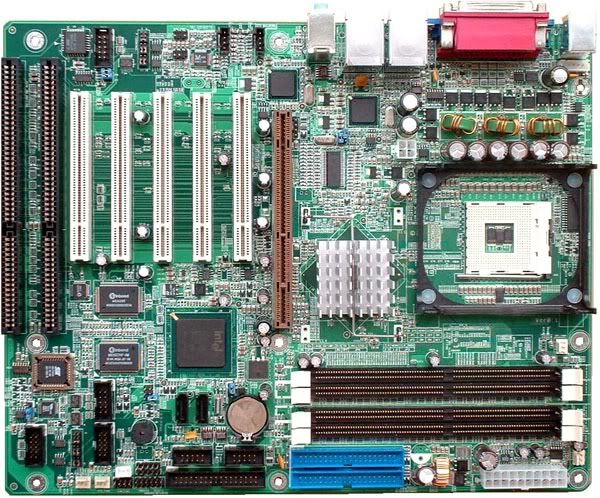

ATX is zo;


De verschillen vooral qua processor lokatie zijn anders. De filesofie van de BTX form factor was om te zorgen dat de processor geen last had van de warme lucht van de videokaart.

Silverstone heeft met zijn Razer case serie proberen het probleem van ATX te verhelpen door het moederbord in de kast een kwartslag te draaien. Dit om de videokaart zoveel mogelijk bovenin te hebben zodat de warme lucht geen invloed heeft op de andere onderdelen.

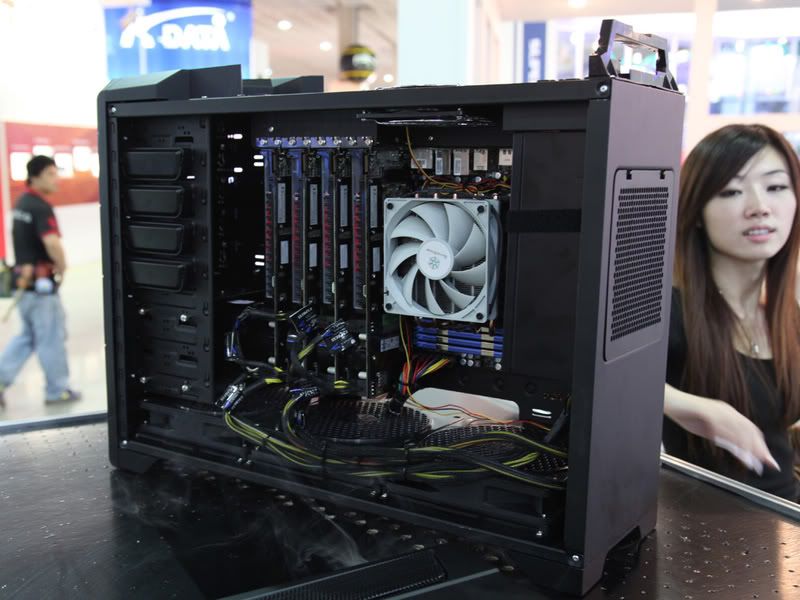

Silversone Raven 2


Bij de/mijn Ipple kast is het moederbord in zijn geheel een halve slag gedraaid. Oplettenden zien natuurlijk ook dat de opening van de kast aan de rechterkant zit en niet aan de linker.

Dus geen BTX maar ATX, het scheelt maar een letter, maar BTX is dood en ATX is levend.

[ Voor 20% gewijzigd door GNOOM172 op 27-02-2010 00:22 ]

[Anoniem: 263922]

Ik liet me een beetje leiden door die andere reactie, idd is BTX toch heel wat anders, de layout van moederbord verschilt ook heel wat, nog buiten het 'op de kop' zitten van het moederbord

[Stoney3K]

Strakke en schone mod, natuurlijk zijn Dark Blue en ReseTTim je al voorgegaan, maar niet tot dit niveau van craftsmanship

Ben je niet een beetje bang dat het schuim op de VGA kaart gaat bezwijken onder de warmte? Als het 'gewoon' closed-cell polystyreen is, dan kan dat niet enorm veel warmte hebben tot het verandert in een gesmolten hoopje troep.

Als je het écht netjes wil doen, kun je daar altijd nog een stukje (mat) plexiglas, lexan of aluminium voor laten lasersnijden.

[GNOOM172]

Dankje wel Stoney3K,

Het schuim wordt nauwelijks warm, het ligt er net bovenop en heeft weinig massa, de warmste componenten worden gelukkig gekoeld.

De laatste zin begrijp ik niet helemaal;
Als je het écht netjes wil doen, kun je daar altijd nog een stukje (mat) plexiglas, lexan of aluminium voor laten lasersnijden

Moet er toevallig JOU tussen voor en laten staan??? ; )

[Anoniem: 301747]

hihi ik heb een g5 kast op de kop getikt om te modden, maar bij nader inzien vind ik die mac wel donders fijn werken dus ik hou hem lekker.. ^^

[Anoniem: 322226]

Anoniem: 301747 schreef op woensdag 03 maart 2010 @ 14:41:
hihi ik heb een g5 kast op de kop getikt om te modden, maar bij nader inzien vind ik die mac wel donders fijn werken dus ik hou hem lekker.. ^^

Weet iemand waar ik een G5 kast kan kopen? Zonder inhoud of defect. Ik woon in de buurt van Den Haag. Ik heb al gezocht op marktplaats en ebay maar daar worden ze alleen maar met inhoud verkocht of is de verzendingen veel te duur.

[wally1987]

GNOOM172 schreef op vrijdag 26 februari 2010 @ 23:47:
[...]


[...]


[...]


Jullie kunnen in principe wel denken dat het een BTX is.... Maar dat is het TOTAAL niet.

BTX is zo;
[afbeelding]

ATX is zo;
[afbeelding]

De verschillen vooral qua processor lokatie zijn anders. De filesofie van de BTX form factor was om te zorgen dat de processor geen last had van de warme lucht van de videokaart.

Silverstone heeft met zijn Razer case serie proberen het probleem van ATX te verhelpen door het moederbord in de kast een kwartslag te draaien. Dit om de videokaart zoveel mogelijk bovenin te hebben zodat de warme lucht geen invloed heeft op de andere onderdelen.

Silversone Raven 2
[afbeelding]

Bij de/mijn Ipple kast is het moederbord in zijn geheel een halve slag gedraaid. Oplettenden zien natuurlijk ook dat de opening van de kast aan de rechterkant zit en niet aan de linker.

Dus geen BTX maar ATX, het scheelt maar een letter, maar BTX is dood en ATX is levend.

Je hebt inderdaad gelijk stom van mij( ik heb weer eens in mijn boeken gekeken)
ik was bijna vergeten te zeggen dat deze mod er SupeRR uit ziet!

[GNOOM172]

Revisie 1 van de Ipple

Voordat ik met m'n verhaaltje begin;

Dankje Wally1987

De laatste tijd wel wat tegenslagen gehad met de ipple; eerst de pomp die lekker aan het borrelen/rammelen was. En na het vervangen van de pomp het brommen van de 4 aangepaste Apple fans.

De Apple fans kunnen veel lucht verplaatsen, héél veel lucht verplaatsen. Dit uitte zich in de herrie als een fohn. Dus begonnen met de fans op 7 volt laten draaien. Da's simpel door de rode en gele draad van een Molex te gebruiken. Rood is dan min ( dit is de draad waar 5 volt op staat ), en geel is de + ( de 12 volt draad ). De fans waren een stuk stiller maar "bromde" een beetje. Eigenlijk knorren, ze stonden klaar om keihard rond te spinnen maar moesten zich door de "voltmod" inhouden. Het brommen begon mij te irriteren, en dat terwijl ik zelf een brombeer ben. Zelfs met een Zalman regulator wilde ze niet stil worden. Op 5 volt wilden de fans niet starten.

Dus op zoek naar een andere oplossing. Jammer van al het soldeerwerk.

Via MP goedkoop een stel 92 mm Zalman koelers op de kop weten te tikken. Ik had er nog één dus had er nog maar 3 nodig. maar zwarte fans in de koelgrijze ipple kunnen niet, dus de body van de fan losgehaald;



afplakken;


Spuiten; (wat een lekker weer was het

ja, ze zijn echt bloot, daaro -------------------------------------------------/\

Mooi grijs is niet lelijk;


Daar gaan de oude fans, ze waren eigenlijk wel bruut met 3 van die schoepen;


Dit kan er ook nog wel mee door;


Ingebouwd en luister ; Bijna helemaal stil: JOEPIE

Nu nadenken hoe ik de Swiftech MCP655 pomp in ga bouwen, dat ding is groot.... vreselijk groot. Fotos volgen

[ Voor 3% gewijzigd door GNOOM172 op 03-03-2010 20:19 ]

[[Remmes]]

die standaard dingen lijken op papst fans

[sebasmac]

Ik ben nu ook met een G5 casemod bezig, alleen wil ik ook de orginele fans gebruike . Nu had ik daar een paar vragen over. Hoe haal je die fans uit elkaar gewoon aan bijdezijden trekken? En waar hebje de pinout vandaam?, en mijnlaatste vraag hoe werkt die fanmod precies dat ze stil zijn? Alvast hartstikke bedankt. En ikblijf deze zeker volgen zit alweer in spanning te wachten totde volgende update

[GNOOM172]

sebasmac schreef op woensdag 03 maart 2010 @ 23:46:
Ik ben nu ook met een G5 casemod bezig, alleen wil ik ook de orginele fans gebruike . Nu had ik daar een paar vragen over. Hoe haal je die fans uit elkaar gewoon aan bijdezijden trekken? En waar hebje de pinout vandaam?, en mijnlaatste vraag hoe werkt die fanmod precies dat ze stil zijn? Alvast hartstikke bedankt. En ikblijf deze zeker volgen zit alweer in spanning te wachten totde volgende update

een heleboel vragen in een korte alinea;
De fans heb ik niet uit elkaar gehaald, via internet http://www.insanelymac.co...php/%22http:/t4525-0.html en testen ( paperclips werken goed ) de aansluitingen zijn passend te maken op de 3 pins fan aansluitingen.

De fanmod is heel simpel. De molex aansluiting heeft 4 draden, een gele, een rode en twee zwarte. De zwarte zijn aarde ( dus 0 ), de gele geeft 12 volt en de rode 5 volt. Met de rode en de zwarte heb je 5 volt, niet voldoende om de fans op te starten. De rode en de gele ( waarbij de rode voor aarde speelt ) maakt 7 volt. Daarop draaien de fans wel.

[[Remmes]]

zoiets heet geen aarde maar een nuldraad

[Anoniem: 172410]

Ik noem mijn nuldraad altijd aarde. Of massa.

[GNOOM172]

Ik noem mijn massa draad altijd aarde of 0 ; 0

[[Remmes]]

achja, noem het maar wat je wilt zolang je er maar geen gekke dingen mee doet

aarde = aan metalen voorwerpen , als er dan spanning op komt te staan (weglekt dus) schiet ie uit,

[sebasmac]

Oke ik ga het weekend even met de fans klote, Ik denk dat het wel gaat lukken , Mijn G5 casemod is nu in behandeling bij de moderators. Ik hoop dat ze me toelaten.

[GNOOM172]

Revisie 1

Zoals in het begin van de story te lezen was is één item voor mij zeer belangrijk;

- een stille, vreselijk stille computer

De Ipple i5 staat beneden in de woonkamer en hij moet niet boven het geluid van een afzuigkap uitkomen, sterker nog; ik moet de koelkast horen aanslaan als mijn comp aanstaat. En eigenlijk het meest vreselijke; hij moet stiller zijn dan mijn vriendins High End HP ( hp C2D 6550, Ati 3890, 1 tb hd ) die ook in de woonkamer staat.

Na wat tegenslagen voor wat betreft de standaard Apple fans, die maar niet op 5 volt willen draaien en op 7 volt een irritante brom vertonen heb ik deze al vervangen voor Zalman 92mm fans. Dat is al een verbetering. De Coolermaster voeding geeft geen krimp en geen geluid. De grote 12 cm fan van de voeding draait stationair omdat er in de case ook 2 80 mm papst fans op 1100 rpm draaien die de warme lucht wegduwen.

De XSPC pomp met res was een tweedehands miskoop, deze ratelde zo dat iedereen er een beetje frustie van werd en ik helemaal . De bestaande pomp uit mijn oude PC voldoet wel maar ziet er niet uit. Past niet in de case en ziet er niet uit. Van een medetweaker een 2e hands Swiftech 655 pomp op de kop weten te tikken;

Wat is dat ding ongelofelijk groot en onhandig, dat gaat met de bestaande indeling niet passen;

Om een beetje het probleem van de grote onhandige pomp en vooral de aansluitingen het hoofd te bieden maar een EK top aangeschaft;

Deze heeft de mogelijkheid om de in- en outlet aansluitingen van de pomp aan de voorzijde aan te sluiten, beter dus;


Omdat ik de onderzijde met de atx voeding in het zicht lelijk vind en plaatst moet maken voor de pomp ben ik van plan om een nieuwe onderzijde te gaan maken waar de voeding aan het zicht wordt onttrokken. Daar ga ik het komende weekend even mee stoeien. Het is droog (nog wel) het is geen -12 meer en de schuur is weer netjes; Knutselsmurfen dus geblazen het komende weekend.

[GNOOM172]

Zo het is nu midden in de nacht en mijn eerste vrije uurtjes zijn besteedt aan het maken van een nieuwe onderkant waar de voeding en de pomp komt. Heb ik ff mazzel dat ik een 2e Appel G5 kast heb staan. Deze dient als nieuwe Ipple i5. Mijn huidige loopt nu en ik kan jammer genoeg niet zonder PC. Dus ik wil de duur van het omzetten zo kort mogelijk houden. Het wordt dus weer droogzwemmen zoals in de voorgaande build zonder moederbord. Nu kan ik gelukkig wel wat secuurder opmeten bij de draaiende machine.

Eerst de bestaande behuizing van de voeding aangepast;



Daarna de spanningskabel;



Kijken of het past....tuurlijk!



De bovenzijde van de behuizing ook kleiner gemaakt maar wel de bevestiging van het stopcontact behouden;



Weer kijken of het past;

i930.photobucket.com/albums/ad145/GNOOMsphotos/Ipple%20i5/revisie%202/IMG_4603.jpg

Het past en past ook weer in de kast. De bedoeling is om nu aan de achterzijde 2 outletfans te plaatsen, deze zaten eerst in de voorkant;



De fan zit precies tegen de bovenkant aan;



Alsof het ervoor gemaakt is. Het past en nu kan de afwerking beginnen, een mooi stuk aluminium erop;



nu in de kast;





Ik had nog een mooi stuk gebogen aluminium staan, even op maat zagen en kijken of het staat en past;



Voor een beetje stabiliteit moet ik wel wat staanders maken;



Daar kan mooi de voeding tzt onder, nu kijken of de pomp zal passen;



Wat een groot bizar ding is het eigenlijk;



Kijken of de EK top wat kan uitmaken, nu past de pomp nog niet;



Ziet er veelbelovend uit, hij kan zelfs nu op z'n achterste pompen. dat scheelt stukken. (zie beschrijving)



Wat een mooi materiaal, ziet er goed uit;



In elkaar zetten die handel;



Even ter illustratie, naast de pomp een 80 mm fan;



Zo de inlet en outlet erop, ja de inlet is 1/2 inch, de outlet 3/8;



Nu ik toch de fan had gepakt van de Apple kwam ik meteen op het idee om het grijze plastic te gebruiken als pompcase, even stoeien ermee;



Past natuurlijk ook weer precies, en de pomp maakt nog gebruik van de rubbers van de fan ook.


Stuk aluminium plaat erop en een afbeelding van de "aspirant" sponsor Eigenlijk zonde om in te bouwen. Ik moet er maar een nachtje over slapen, tot morgen.

[boazkl0p]

Om eerlijk te zijn vind ik dat grijze plastic eromheen niet echt mooi staan. Maar dat is natuurlijk een kwestie van smaak. Voor de rest weer een mooie update, met veel oog voor detail

[wâldpyk]

ik heb die 2x 92mm fan gril van de achter kant nog over kan je daar nog wat mee?

die paste niet meer in mijn case

[GNOOM172]

wâldpyk schreef op zaterdag 13 maart 2010 @ 11:18:
ik heb die 2x 92mm fan gril van de achter kant nog over kan je daar nog wat mee?

die paste niet meer in mijn case

Altijd welkom, ik zit namelijk nog met de voorkant. Mail me anders even

r.j.nierop apestaartje planet.nl

[sebasmac]

Mooi man! mijn complimenten keep it work!

[T-!-M]

Heel erg mooi!
Volgens mij zit het stickertje van highflow scheef

[[Remmes]]

T-!-M schreef op zaterdag 13 maart 2010 @ 17:43:
Heel erg mooi!
Volgens mij zit het stickertje van highflow scheef

XD

[GNOOM172]

Remmes_NT schreef op zaterdag 13 maart 2010 @ 18:57:
[...]

XD

Klopt helemaal, ligt er ook nog los op. Ik heb toevallig bij een laatste bestelling zo'n stickertje gekregen voor op de case... maarja, ik wil de Ipple origineel houden, dus geen stickers op de buitenkant.

ps. En zo "highflow" is de computer nog niet qua onderdelen van deze webshop..
nb. jullie valt ook alles op zeg

[ Voor 4% gewijzigd door GNOOM172 op 13-03-2010 19:33 ]

[[Remmes]]

ik zat eerst te denken of het nou een illusie was dat ie er verkeerd op zat ( omdat je de omp niet recht hebt met je laminaat


lowflow sticker erinplakken

[GNOOM172]

Vraag, kleine vraag, grote gevolgen.

Ons bent zuunig en moet even op de centen letten. Nu heb ik een mooie reservoir die ik wil gebruiken in de Ipple, maar..... hij is van zwarte kunstof, acetal ofzo? Ik wil hem eigenlijk, of bekleken met aluminium aan de buitenzijde of met acryllak spuiten en dan de binnenzijde ook.

Vraag; Kan ik het reservoir gewoon spuiten met acryllak aan de binnenzijde, en blijft de lak ook zitten, gaat het niet "vervellen" ofzo?

Suggesties zijn welkom!

[[Remmes]]

als het goed is is acrylverf watervast, maar ai doe no

[GNOOM172]

Remmes_NT schreef op zondag 14 maart 2010 @ 00:01:
als het goed is is acrylverf watervast, maar ai doe no

"Het ken njet zeker".....

[boazkl0p]

Ik denk dat het deze mod geen goed doet
Hou het bij aluminium, zoals de rest van deze geweldige mod!

[GNOOM172]

Deel 2 van revisie 2.

Ik had de vraag nog open liggen of het verstandig was om het reservoir met acryllak zilvergrijs te gaan spuiten. Ik ben de gok maar gaan wagen en had natuurlijk weer lumineuze ideeen. Ja Gnoom ziet af en toe het licht.

Eerst was het deze res;



Dan voor een spuitbeurt, heel dunnetjes 2 lagen, lekker drogen op de verwarming;



Da's toch wel goed gegaan, scheelt weer 40 euri voor een nieuwe aluminiumkleurig;




Nu mijn idee, outa nowhere, ik heb nog de G5 processor schildjes;



Daar kan ik weleens de zaag in gaan zetten;



G5 is not done;



Kijken of mijn idee gaat werken, eigenlijk best wel strak zo even hangend aan wat plakband;



Past precies als ik de zaak weer in ga bouwen, de videokaart zal het reservoir nier aanraken en de radiator ( 92 x 184 mm ) zal niet in de weg zitten;



Nu kijken of het reservoir past in mijn gezaagde en gevijlde uitsparing;




Het begint bijna op casemodden te lijken, nu maar een nachtje slapen en testen of er geen lekkage aanwezig is;


Tot smurfs weer

[YannickH]

Leuk dat je een bay-res zo gebruikt Is weer is wat anders, en most definitely is het echt modden!

Smurfse verder, ga zo smurf door en je smurft er nog een versmurfig mooie case-smurf van!..
(sorry, kon het niet laten)
Hij ziet er strak uit, mijn complimenten!

[wally1987]

Nice!! mooie oplossing
