[Discussie] Arduino-topic

[Verwijderd]

probeer anders nog even deze lib > https://github.com/stanleyhuangyc/MultiLCD

[C.44]

Verwijderd schreef op woensdag 09 april 2014 @ 15:48:
probeer anders nog even deze lib > https://github.com/stanleyhuangyc/MultiLCD

Die library heb ik ook al geprobeerd maar daar klopt ook ergens iets niet. Die lib compileert niet eens

code:

tfthello:13: error: 'LCD_ILI9341' does not name a type

Edit: compile probleem is opgelost. Library had een folder in een folder... handig

[ Voor 10% gewijzigd door C.44 op 09-04-2014 15:55 ]

[Verwijderd]

Note: The I/O level of the display is 3.3V, so you should better not directly connect it to the 5V I/O lines .We suggest using logic level converter or the 30K and 20K resistor to reduce voltages.

- http://www.displayfuture....et/controller/ILI9341.pdf
- http://www.elecfreaks.com...2S%22_TFT_LCD:_TFT01-2.2S

* die backlight mag je ook niet rechtstreeks aan je UNO hangen !

[ Voor 35% gewijzigd door Verwijderd op 09-04-2014 16:18 ]

[C.44]

Hmm... laten we hopen van niet...

Gadver, ik heb op die pin dus de hele tijd de 5v van de Arduino gehad staan... te gek. Backlight merk je 't niet aan. Ik was er vanuit gegaan omdat er een vreg op de achterkant van 't ding zat dat 't die gewoon de 5v aan zou moeten kunnen.

[ Voor 78% gewijzigd door C.44 op 09-04-2014 16:16 ]

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 16:01:
Hmm... laten we hopen van niet...

je ben echt niet de enige met arduino gerelateerde problemen.
bij mij was het vannacht ook raak.
voor het eerst 2 SPI devices en een I2C device aan 1 mini 3V3.. en toen kregen
ze blijkbaar ruzie.. gek word ik ervan
( en nu moet de tempsensor er ook nog bij)

[mad_max234]

C.44 schreef op woensdag 09 april 2014 @ 15:09:
Heb weer even een half uurtje vrij om naar m'n schermpje te kijken maar dat artikel van Adafruit daar mis ik een aantal dingen voor. Blijkbaar zou hun library wel de ILI9341 chip moet kunnen aansturen maar ik kom d'r geen biet verder mee. Het artikel refereert naar een aantal datalijnen die ik simpelweg niet heb (D0 - D7). De rest heb ik aangesloten volgens 't SPI verhaal. MISO op MOSI (en viceversa), CD op een digitale in/output (5), CS ook (4) en de reset heb ik aan de reset van de Arduino gehangen. LED via een op een pwm output.

Ik krijg iig 't geheel niet aan de praat zo. Suggesties Borroz?

Als er D0-D7 staat is het parallel je hebt de verkeerde lib denk ik, ik gebruik ook een ADAfruit lib icm met ili9341.

Deze moet je hebben, SPI pinnen(sck, mosi en miso) staan in de lib, en CS en DC kan je in de sketch aanpassen.

https://github.com/adafruit/Adafruit_ILI9341

Edit/

C.44 schreef op woensdag 09 april 2014 @ 16:01:
Hmm... laten we hopen van niet...

Gadver, ik heb op die pin dus de hele tijd de 5v van de Arduino gehad staan... te gek. Backlight merk je 't niet aan. Ik was er vanuit gegaan omdat er een vreg op de achterkant van 't ding zat dat 't die gewoon de 5v aan zou moeten kunnen.

Geen probleem, de TFT doet het dan alleen niet maar gaat niet snel stuk, heb het ook gehad net als veel andere, 5v is echt no go, controller trekt dat niet en krijg je alleen maar wit beeld in de meeste gevallen, loopt gelijk vast.

@borroz
Breadbordjes zijn niet echt stabiel en geven vaak onnodige ruis op de signalen of rare problemen, en is er ook kleine capaciteit die signaal ook wat kunnen verstoren, boven Mhz moet je niet opkijken dat het wel eens fout gaat. Je moet altijd omgeving en omstandigheden waaronder je circuit werkt menen.

Wat niet of minder goed gaat op breadbord
Hoge voltage
Hoge snelheden
Hoge impedance

[ Voor 34% gewijzigd door mad_max234 op 09-04-2014 16:28 ]

[C.44]

@borroz, lijkt allemaal te werken toch?

@mad_max234, die lib heb ik ook geprobeerd. Ook geen resultaat.

Heb de VCC nu aan de 3.3v uitgang van de Uno gehangen maar krijg niets in beeld. Backlight gaat wel aan maar verder dus ook niets. Vraag me even af of ik 't ding nu gefrituurd heb?

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 16:23:
@borroz, lijkt allemaal te werken toch?

@mad_max234, die lib heb ik ook geprobeerd. Ook geen resultaat.

Heb de VCC nu aan de 3.3v uitgang van de Uno gehangen maar krijg niets in beeld. Backlight gaat wel aan maar verder dus ook niets. Vraag me even af of ik 't ding nu gefrituurd heb?

gooi de reset is los

[mad_max234]

Toch niet 3.3v van arduino aan de VCC van de TFT en arduino gewoon nog op 5V?
Dat is evenmin een go, je moet I/O logic level ook naar 3.3v brengen.

Makkelijkste is een arduino helemaal op 3.3v te laten lopen, dat trekt atmega328p @ 16Mhz allemaal makkelijk, valt net buiten de specs maar ze trekken het allemaal makkelijk, zelfs onder de 3v doen ze nog 16Mhz.

@borroz
Hoe word dat circuit gevoed via die 3v knoopcell?

[ Voor 10% gewijzigd door mad_max234 op 09-04-2014 16:54 ]

[Verwijderd]

mad_max234 schreef op woensdag 09 april 2014 @ 16:32:
@borroz
Hoe word dat circuit gevoed via die 3v knoopcell?

via een lipo
die knoopcel is van de RTC.

los van elkaar werkt eea.. maar zodra ik alle onderstaande libs wil gebruiken gaat het mis.
een SPI - I2C conflict, heb eigenlijk ook geen idee of je die zomaar naast elkaar kan gebruiken.
heb er nooit mee te maken gehad omdat vorig projectje een I2C oled schermpje had met I2C rtc.
nu dan een SPI schermpje met dezelfde clock + SD card geeft probs.

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#include <SD.h>

#if defined(__SAM3X8E__)
#undef __FlashStringHelper::F(string_literal)
#define F(string_literal) string_literal
#endif

//#include <DS3231.h>
//#include <Wire.h>
//#include "DHT.h"

[C.44]

Bagger, vraag me even af hoe ik 3.3v op de arduino ga zetten. Ik heb dmv van zo'n breadboard powersupply nu wel 3.3v maar geen idee hoe ik daar de arduino nu op ga aansluiten xD

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 17:04:
Bagger, vraag me even af hoe ik 3.3v op de arduino ga zetten. Ik heb dmv van zo'n breadboard powersupply nu wel 3.3v maar geen idee hoe ik daar de arduino nu op ga aansluiten xD

met 2 draadjes ?
van 3V3 naar 5V arduino ingang + gnd

[ Voor 6% gewijzigd door Verwijderd op 09-04-2014 17:10 ]

[C.44]

Verwijderd schreef op woensdag 09 april 2014 @ 17:07:
[...]


met 2 draadjes ?

ik heb zojuist de Vin gevonden idd. geen idee dat 't ding naast een barreljack en USB ook nog via een pininput gevoed kon worden. Krijg er alleen 't scherm nog niet mee aan de praat. Eens even een simpele blink erop zetten, eens kijken of dat iets doet.

Edit: blinktest erop gezet en via breadboard voeding op 3.3v aangesloten. De Led op 13 ziet dat iig niet zitten op 3.3v.

Edit 2: valt me nu op dat 't backlight niet meer aangaat... ik denk dat ie gefrituurd is?

[ Voor 21% gewijzigd door C.44 op 09-04-2014 17:17 ]

[Verwijderd]

moet die 3V3 niet op de 5V aangesloten worden , althans volgens max moet dat ook werken

[ Voor 3% gewijzigd door Verwijderd op 09-04-2014 17:30 ]

[C.44]

Ik snap d'r iig geen bal meer van. M'n arduino doet iig op 3.3v niets (ja 't status ledje en 't ledje op p13 gaat aan maar ook maar net) en m'n lcdtje wil z'n backlight niet meer aandoen. Text oid heb ik op ding nooit gezien. Bah.

[Sissors]

Als je het op de 3.3V aansluit, komt dat niet waar het moet komen (bij sommige enkel op de FTDI regulator output geloof ik, weet niet waar de FTDI-loze het vandaan halen). De 5V is in principe ook een uitgang. Je kan het proberen, maar geen garanties dat het je Arduino niet frituurt.

In principe moet hij via Vin worden gevoed, maar dat die heeft minstens 7V nodig.

[Verwijderd]

Sissors schreef op woensdag 09 april 2014 @ 17:22:
Als je het op de 3.3V aansluit, komt dat niet waar het moet komen (bij sommige enkel op de FTDI regulator output geloof ik, weet niet waar de FTDI-loze het vandaan halen). De 5V is in principe ook een uitgang. Je kan het proberen, maar geen garanties dat het je Arduino niet frituurt.

In principe moet hij via Vin worden gevoed, maar dat die heeft minstens 7V nodig.

klopt ik vergiste me, gebruik ook momenteel alleen mini's..en daar heb je 'raw en 5V/3V3 in
dus wellicht heeft max wel gelijk, maar je kan het op een UNO zo niet even testen.
meeste kans maak je met een logic level bordje ertussen.

[ Voor 4% gewijzigd door Verwijderd op 09-04-2014 17:28 ]

[C.44]

Zojuist de GND op de GND van de arduino gehangen en de VCC en LED op de 3.3v van de Arduino. De Arduino weer gewoon via USB aan m'n pc gehangen. Geen backlight =(

[mad_max234]

Verwijderd schreef op woensdag 09 april 2014 @ 17:19:
moet die 3V3 niet op de 5V aangesloten worden , althans volgens max moet dat ook werken

Ja dat moet wel kunnen in meeste gevallen, is op eigen risico natuurlijk. Best is om even te kijken welke regulator erop zit en of die hogere voltage mag hebben op zijn output dan zijn input, sommige mogen dat niet andere wel.

[C.44]

Mjah zelfs met een logic level bordje ertussen ga ik op dit tftje denk ik niets meer zien. Backlight krijg ik niet meer aan.

[C.44]

Iemand suggesties voor een logic level bordje btw?

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 17:35:
Mjah zelfs met een logic level bordje ertussen ga ik op dit tftje denk ik niets meer zien. Backlight krijg ik niet meer aan.

dat is wel balen dan, en als je nu alleen de backlightpin aansluit op je (3V3) voeding ? werkt dat niet dan istie toast
* in de display wiki hebben ze het over max 3.4V voor die LED pin

[ Voor 18% gewijzigd door Verwijderd op 09-04-2014 18:03 ]

[C.44]

Verwijderd schreef op woensdag 09 april 2014 @ 17:51:
[...]


dat is wel balen dan, en als je nu alleen de backlightpin aansluit op je voeding ? werkt dat niet dan istie toast

LED en GND aangesloten op 3.3v en GND op de arduino heeft 't zelfde effect. Denk dat ik er nog maar 1 bestel

Kan voorlopig even gewoon de LCD van de backlight af halen en er een zaklamp achter leggen...

[mad_max234]

Zener diode doet vaak al wonderen, 3.6v zener moet je dan gebruiken. Zo trek ik ook de USB lijnen naar beneden en die van mijn PDI programmer.

[C.44]

http://www.ebay.com/itm/310698386670
Zijn dat toevallig zeners? Ik heb er daar een stuk of tig van meebesteld namelijk xD

[mad_max234]

Nee dat zijn geen zener diode, zener is specifiek soort diode, en je moet de 3.6v hebben.

Sluit dan op elke lijn eentje aan, zoals hier bij vusb voorbeeld, trekken de d- en d+ van de usb naar beneden omdat die niet hoger mogen zijn dan 4v. Met 3.6v zener trek je de datalijnen ongeveer naar 3,3v a 3.4v, dat valt allemaal binnen de specs van de ili9341.


(weerstandjes hebben er niks mee te maken, dat is voor usb comminucatie, nvt in jou geval, alleen de zeners zijn voldoende)

Edit/
Je arduino zal 3.3v gewoon als logic hoog zien dus hoeft verder helemaal niks te doen dan lijnen naar 3.3v te trekken, weer naar 5v is niet nodig.

[ Voor 23% gewijzigd door mad_max234 op 09-04-2014 18:26 ]

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 17:49:
Iemand suggesties voor een logic level bordje btw?

- https://learn.sparkfun.co...the-logic-level-converter
- http://floris.cc/shop/nl/...erter-bi-directional.html

[kitao]

Beetje sneu om dit te zeggen misschien maar ik heb zo'n zelfde TFT besteld en ben blij dat jij hem eerder binnen hebt als mij C44 !! ...
Ik sla dit stukje forum even op, ik ben gewaarschuwd !

Vandaag binnengekregen in flink gebutst doosje samen met paar jumpers en een E24-reeks weerstanden :
https://www.futurlec.com/Motorola/MC14490.shtml
5 x debounce IC's
Gelukkig hadden ze het doosje goed verpakt in onverwoestbare tape en de chips in zo'n hardplastic rail gezet.

Ps, ik hoop dat je het nog aan de praat krijgt natuurlijk en dat de uno niet beschadigd is. Heb je die laatste al getest?

[ Voor 11% gewijzigd door kitao op 09-04-2014 21:57 ]

[C.44]

@Kitao
Ik had stiekem ook liever gelezen dat dit bij iemand anders gebeurd was en dat ik dat toevallig gelezen had dan. Maar goed 't is niet anders. De Uno daar is niets mis mee, die ziet 't alleen niet zitten als ik 3.3v op de Vin pin zet om dan de blink sketch uit te voeren. Waar dat aan ligt geen idee, wellicht dat 3.3v toch net buiten de toleranties van mijn Uno valt, zou zomaar kunnen. Zal me heel eerlijk gezegd een zorg wezen ook zolang hij 't op 5V maar gewoon doet xD

Ik denk dat ik dadelijk maar eens even een tweede bestelling ga plaatsen bij Alice / TxHang, mss maar eens kijken voor een 3 of 5 pack xD

Voordat ik er zostraks mee kapte had ik nog de backlight van de achterkant van 't lcd afgehaald en er even een zaklamp achter gelegd. Op zich heb je dan wel een (primitieve) verlichting maar ik realiseerde me zonet pas dat de datalijnen ook aan de 5v gehangen hebben. Ik gok dat als 't backlight 't begeven heeft dat de rest dan ook wel niet meer veel zal doen. Had er nog wel een DIY backlight achter willen bouwen maar dat zal 't ook niet meer worden gok ik.

Ik had zelf ook al een voltage divider setup gedaan voor alle pinnen (pin van arduino naar een 22k weerstand, dan een pin van 't display en dan ook nog een 22k naar GND, maar ook daar reageerde 't geheel niet op. Zeners heb ik niet hier dus die vlieger gaat helaas even niet op.

Op dit moment ben ik een beetje huiverig om m'n parallelle tft aan te sluiten xD

[kitao]

3 of 5 pack ? Waarvan ?
Nou mooi dat de uno het nog doet dan anders had je helemaal stil gelegen. Over die datalijnen, ik heb tot nu toe nooit TFT gehad maar had laatst wel een 3.3V RC522 kaartlezer. De voeding daarvan zit gewoon op de 3.3V pin van de uno en de data-reset-clock-lijnen rechtstreeks op pin 5 en 10t/m13, zonder tussenschakeling. Uno zit op usb 5V.
Maar goed, blijkbaar werkt dat dus niet altijd zo soepeltjes. PS, gooi de TFT nog niet weg, misschien bedenk je achteraf nog iets of kan iemand anders er naar kijken.

[ Voor 10% gewijzigd door kitao op 09-04-2014 22:21 ]

[C.44]

3 of 5 pack tft's xD Net al even gekeken maar die dingen biedt Alice dan alleen weer per stuk aan. Had er graag 1 reserve gehad met deze onzin in 't achterhoofd haha. Qua Arduino's zit ik wel goed. Ik heb ook nog een Mini Pro, is wat meer priegelwerk maar doet voor de rest 't zelfde.

Die kaartlezer zou ik nu inderdaad ook heel snel volledig met 3.3v gaan aansluiten. Wellicht gaat 't niet direct stuk maar goed is het dus zeker niet.

Wat ik hierboven beschreef met die voltage divider met 2 22k weerstandjes per kanaal is ook verre van ideaal omdat je rond de 2.4v uitkomt vanaf een 5v supply. Ik vraag me op dit moment even af of 't misschien helpt als ik 1 van de 2 weerstanden vervang en dan dichter in de buurt van de 3v kom of 't schermpje dan toch nog iets doet...

[kitao]

Troost je, ik ben 10 dagen bezig geweest om naar dat kaartje te schrijven en zonder hulp zat ik daar nu nog...

[ Voor 41% gewijzigd door kitao op 09-04-2014 22:35 ]

[C.44]

Ik denk dat ik die ook even meebestel, is toch niet zo heel duur en interessant is het ook wel. Toepassing ervoor heb ik niet maar dat terzijde xD

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 22:25:
3 of 5 pack tft's xD Net al even gekeken maar die dingen biedt Alice dan alleen weer per stuk aan. Had er graag 1 reserve gehad met deze onzin in 't achterhoofd haha. Qua Arduino's zit ik wel goed. Ik heb ook nog een Mini Pro, is wat meer priegelwerk maar doet voor de rest 't zelfde.

Die kaartlezer zou ik nu inderdaad ook heel snel volledig met 3.3v gaan aansluiten. Wellicht gaat 't niet direct stuk maar goed is het dus zeker niet.

Wat ik hierboven beschreef met die voltage divider met 2 22k weerstandjes per kanaal is ook verre van ideaal omdat je rond de 2.4v uitkomt vanaf een 5v supply. Ik vraag me op dit moment even af of 't misschien helpt als ik 1 van de 2 weerstanden vervang en dan dichter in de buurt van de 3v kom of 't schermpje dan toch nog iets doet...

wellicht een paar euro meer uitgeven voor een
5V/3.3V TTL logic Compatible, can be used in 5V/3.3V IO Arduino system directly

[C.44]

Over welk device hebben we 't dan? Ik heb iig geen ILI9341 gezien die zowel op 5v en op 3.3 kan lopen nog.

[Verwijderd]

ze bestaan wel hoor > https://www.adafruit.com/products/1480

[C.44]

Kijk es goed, daar zit op de achterkant gewoon een logic level converter 4050 op. Die dingen kosten nog geen euro bij Hackerstore...

[C.44]

Net even bij ElecFreaks gekeken voor dat parallelle scherm... ook 3.3v Ben me langzamerhand aan 't afvragen of ik niet beter kan gaan zoeken naar een manier om mijn hele arduino op 3.3v te krijgen of om er een 2e op 3.3v bij te nemen....

[sebastius]

3.3 is niet zo moeilijk, mijn 5v Pro mini werkt direct op 3.3, mijn USBttl had er een jumper voor. Ik werk alleen maar op 3.3 nog.

[C.44]

Mjah, m'n USB naar serial voor de Pro Mini heb ik ingekapseld om te voorkomen dat die tig aansluiting niet op een gegeven moment ergens mee kort zouden sluiten. Ik kan me idd herinneren dat die ook een trace had die je kon loshalen en dat 't geheel dan 3.3v zou geven (iirc). M'n Pro Mini is echter een 16mhz 5V model, ik gok dat die wel 3.3v accepteert maar een 3.3v model niet overweg kan met 5v?

Edit, zojuist viel me op dat de 2.2" SPI modellen van ElecFreaks en de 2.8" modellen volgens Elecfreaks los aanstuurbare backlights hebben die je met een pwm of 5V kan aansturen. Dan vraag ik me goed af wat er zo straks is misgegaan.

Trouwens, ik krijg geen sketches geupload zo lang ik de reset via zo'n voltage divider aan de reset van het tft knoop.... moet ik die dan weer gewoon rechtsstreeks aan de reset hangen of aan een losse pin en die hoog/laag schrijven voor reset?

[ Voor 37% gewijzigd door C.44 op 09-04-2014 23:47 ]

[Verwijderd]

sebastius schreef op woensdag 09 april 2014 @ 23:36:
3.3 is niet zo moeilijk, mijn 5v Pro mini werkt direct op 3.3, mijn USBttl had er een jumper voor. Ik werk alleen maar op 3.3 nog.

ik ook.. en heb ik echt 5V nodig plak ik er zo'n dingetje bij

[Verwijderd]

C.44 schreef op woensdag 09 april 2014 @ 23:16:
Kijk es goed, daar zit op de achterkant gewoon een logic level converter 4050 op. Die dingen kosten nog geen euro bij Hackerstore...

daar ging het niet om

dit is ook een erg leuk (en cheap) displaytje.. ik heb er nog 1 in bestelling omdat ik er vorige week ook 2 had gesloopt

van belang is dat je de backlight zelf kan schakelen/regelen.. de aller goedkooptste hebben die aansluiting niet.
^{en natuurlijk geschikt voor zowel 3V3 als 5 V}

[ Voor 4% gewijzigd door Verwijderd op 10-04-2014 00:00 ]

[C.44]

De Backlight kan ik op dit 2.2" tftje ook zelf schakelen. Dat is 't enigste wat ik ooit (via pwm zelfs) werkend heb gekregen.

Ik vraag me alleen even af waarom m'n arduino er op 3.3v gewoon geen zin in had. 3.3v van breadboard power naar Vin op de Uno. Ledjes gingen wel (zwakjes) aan maar de blink sketch deed er verder niet aan mee.

[Verwijderd]

C.44 schreef op donderdag 10 april 2014 @ 00:01:
De Backlight kan ik op dit 2.2" tftje ook zelf schakelen. Dat is 't enigste wat ik ooit (via pwm zelfs) werkend heb gekregen.

Ik vraag me alleen even af waarom m'n arduino er op 3.3v gewoon geen zin in had. 3.3v van breadboard power naar Vin op de Uno. Ledjes gingen wel (zwakjes) aan maar de blink sketch deed er verder niet aan mee.

er zit wel een verschil tussen een arduino UNO R3 en vb een arduino pro mini 5V
een 328 5V zal op zich best draaien op 3V3 (zal het morgen eens proberen) maar een UNO heeft minimaal 6 volt nodig ivm regel circuit 'onboard en FTDI chip dacht ik.

-------------------------------- UNO
Microcontroller ATmega328
Operating Voltage 5V
Input Voltage (recommended) 7-12V
Input Voltage (limits) 6-20V

-------------------------------- MINI
Microcontroller ATmega328
Operating Voltage 3.3V or 5V (depending on model)
Input Voltage 3.35 -12 V (3.3V model) or 5 - 12 V (5V model)

[ Voor 32% gewijzigd door Verwijderd op 10-04-2014 00:23 ]

[mcDavid]

Verwijderd schreef op donderdag 10 april 2014 @ 00:08:
[...]


er zit wel een verschil tussen een arduino UNO R3 en vb een arduino pro mini 5V
een 328 5V zal op zich best draaien op 3V3 (zal het morgen eens proberen) maar een UNO heeft minimaal 6 volt nodig ivm regel circuit 'onboard en FTDI chip dacht ik.

Nope, een Uno werkt ook op 5v, alleen als je 'm voedt via de 5,5mm plug of de Vin pin heb je minimaal 6V nodig omdat de onboard voeding een voltage drop van minstens 1,2 volt heeft.

[C.44]

Had 't net ook gelezen op de product pagina van de Uno R3. Minimale input via Vin 6v (tot 20v geloof ik). Lusten alle Mini's 3.3v op de VCC (gereguleerd) of werkt dat alleen bij de 3.3v modellen?

[Verwijderd]

mcDavid schreef op donderdag 10 april 2014 @ 00:16:
[...]

Nope, een Uno werkt ook op 5v, alleen als je 'm voedt via de 5,5mm plug of de Vin pin heb je minimaal 6V nodig omdat de onboard voeding een voltage drop van minstens 1,2 volt heeft.

ja hehe .. we zijn niet van gisteren.. het ging er even om dat je de UNO niet op 3V3 aan kan sluiten

[Verwijderd]

C.44 schreef op donderdag 10 april 2014 @ 00:18:
Had 't net ook gelezen op de product pagina van de Uno R3. Minimale input via Vin 6v (tot 20v geloof ik). Lusten alle Mini's 3.3v op de VCC (gereguleerd) of werkt dat alleen bij de 3.3v modellen?

er bestaan 2 types 3V3 en 5V
zie > http://arduino.cc/en/Main/ArduinoBoardProMini

^{de 5V versie draait op dubbele clockspeed (16 vs 8 ) en heeft meer geheugen}

[mcDavid]

Verwijderd schreef op donderdag 10 april 2014 @ 00:18:
[...]


ja hehe .. we zijn niet van gisteren.. het ging er even om dat je de UNO niet op 3V3 aan kan sluiten

Ook dat gaat in de praktijk best prima. Het is niet helemaal volgens spec maar over het algemeen doen ze het best. Niet beter of slechter dan een 16MHz micro of nano in ieder geval.

[C.44]

Een 5V Pro Mini versie op 16mhz heb ik. Maar ik vraag me af of die op 3.3v loopt.

@mcDavid, leg mij dan eens uit hoe je dat ding aansluit want gnd op gnd en 3.3v op Vin doet 't iig niet.

[Verwijderd]

* dubbele vraag

[ Voor 95% gewijzigd door Verwijderd op 10-04-2014 00:26 ]

[mcDavid]

Gewoon, GND en VCC. Waar je anders dus de 5V op zou aansluiten.

[Verwijderd]

mcDavid schreef op donderdag 10 april 2014 @ 00:26:
Gewoon, GND en VCC. Waar je anders dus de 5V op zou aansluiten.

nope

[mcDavid]

C.44 schreef op donderdag 10 april 2014 @ 00:25:
Een 5V Pro Mini versie op 16mhz heb ik. Maar ik vraag me af of die op 3.3v loopt.

@mcDavid, leg mij dan eens uit hoe je dat ding aansluit want gnd op gnd en 3.3v op Vin doet 't iig niet.

Nee hehe, dan zit die voeding er nog tussen met een 1,2V drop, en hou je dus nog maar 2,1 volt over. Dat is wel héél weinig, dan zal de ATMega zelfs op 8MHz niet meer stabiel draaien vermoed ik.

Verwijderd schreef op donderdag 10 april 2014 @ 00:26:
[...]


nope

Zoals al gezegd, het is net buiten de spec van de ATmega, dus YMMV. Over het algemeen doen ze het prima.
Uit mijn hoofd moeten ze volgens de spec minimaal 4V hebben om op 16MHz te kunnen draaien. In de praktijk werkt iets minder vaak ook prima.

[ Voor 27% gewijzigd door mcDavid op 10-04-2014 00:30 ]

[Verwijderd]

mcDavid schreef op donderdag 10 april 2014 @ 00:27:
[...]

Nee hehe, dan zit die voeding er nog tussen met een 1,2V drop, en hou je dus nog maar 2,1 volt over. Dat is wel héél weinig, dan zal de ATMega zelfs op 8MHz niet meer stabiel draaien vermoed ik.


[...]


Zoals al gezegd, het is net buiten de spec van de ATmega, dus YMMV. Over het algemeen doen ze het prima.
Uit mijn hoofd moeten ze volgens de spec minimaal 4V hebben om op 16MHz te kunnen draaien. In de praktijk werkt iets minder vaak ook prima.

echt niet.. heb het snel ff getest voor de zekerheid
blink draait niet op 3V3 op een UNO.. hoe duidelijk wil je het hebben

[ Voor 5% gewijzigd door Verwijderd op 10-04-2014 00:42 ]

[Bravo51]

Ik vermoed dat mcdavid bedoeld dat je je 3.3V voeding aansluit op een van de voedings pinnen waar je normaal 5V uit haalt. Dus niet op de barrelplug of op de RAW input. Normaal gezien zit je dan voor de regelaar, en zou je atmega 3.3V moeten krijgen. Je krijgt dan alleen het probleem dat je de USB verbinding niet mag gebruiken omdat er dan toch 5V aan hangt en je of je voeding of je atmega beschadigd.

[mcDavid]

Verwijderd schreef op donderdag 10 april 2014 @ 00:40:
[...]


echt niet.. heb het snel ff getest voor de zekerheid
blink draait niet op 3V3 op een UNO.. hoe duidelijk wil je het hebben

[afbeelding]

Uit die foto valt natuurlijk niets af te leiden. Als ik morgen zin heb doe ik wel ff een testje met de arduino's die ik hier heb liggen. Naar wat ik gehoord heb werkt het in 99% van de gevallen zonder problemen.

Bravo51 schreef op donderdag 10 april 2014 @ 00:41:
Ik vermoed dat mcdavid bedoeld dat je je 3.3V voeding aansluit op een van de voedings pinnen waar je normaal 5V uit haalt. Dus niet op de barrelplug of op de RAW input. Normaal gezien zit je dan voor de regelaar, en zou je atmega 3.3V moeten krijgen. Je krijgt dan alleen het probleem dat je de USB verbinding niet mag gebruiken omdat er dan toch 5V aan hangt en je of je voeding of je atmega beschadigd.

Dat bedoel ik niet alleen, dat zeg ik letterlijk.

[C.44]

Mjah, met m'n trackrecord van vandaag ga ik even geen 3.3v op de 5v uitgang van m'n R3 hangen. Heb vandaag al even genoeg gesloopt xD

[mcDavid]

Als je geen andere voeding aangesloten hebt (USB!) kan het geen kwaad, het zal hooguit niet werken.

[Verwijderd]

mcDavid schreef op donderdag 10 april 2014 @ 00:49:
[...]

Uit die foto valt natuurlijk niets af te leiden. Als ik morgen zin heb doe ik wel ff een testje met de arduino's die ik hier heb liggen. Naar wat ik gehoord heb werkt het in 99% van de gevallen zonder problemen.

ja doe dat, steek je wat van op .. wel met 3V3 op een UNO he.. geen appels en peren gaan vergelijken

[Verwijderd]

@C44

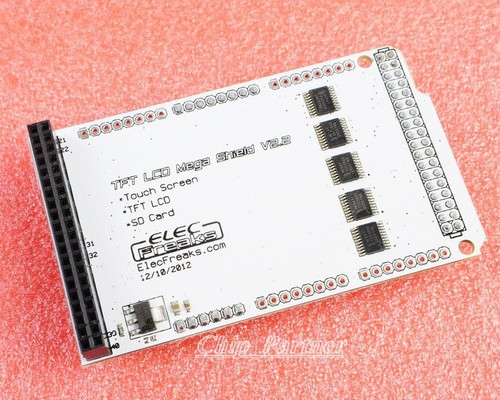

wellicht is dit bordje handig om tussen je 3.2 TFT en Arduino te zetten te zetten

[ Voor 12% gewijzigd door Verwijderd op 10-04-2014 09:54 ]

[mad_max234]

C.44 schreef op woensdag 09 april 2014 @ 23:27:
Net even bij ElecFreaks gekeken voor dat parallelle scherm... ook 3.3v Ben me langzamerhand aan 't afvragen of ik niet beter kan gaan zoeken naar een manier om mijn hele arduino op 3.3v te krijgen of om er een 2e op 3.3v bij te nemen....

C.44 schreef op donderdag 10 april 2014 @ 00:25:
Een 5V Pro Mini versie op 16mhz heb ik. Maar ik vraag me af of die op 3.3v loopt.

Dat rade ik al als eerste aan, dat is de makkelijkste optie, makkelijkste is arduino mini pro erbij te gebruiken, die heeft geen regulator dus daar kan je op de vcc gewoon altijd 3.3v zetten zonder enige consequenties. Ik gebruik ook een 5v mini pro (@16Mhz 3.3v) arduino voor TFT schermpjes.

Edit/
Voor duidelijkheid, elke arduino @16Mhz doet het ook op 3.3v, zou eigenlijk 3.7v(even uit mijn hoofd) nodig hebben volgens de datasheet, maar dan doen ze het ook op de noodpool -40 en in de Sahara tot 85graden werken ze gegarandeerd allemaal.

Je kan uno ook even aanpassen, usb fuse moet je eraf halen en mosfet denk ik ook en dan kan je er 3.3v regulator opzetten en usb ook gebruiken maar niet meer voeden via de usb, kan usb alleen voor het programmeren en serial gebruiken maar voeden gaat niet meer. Simpel ingreepje dus.

[ Voor 39% gewijzigd door mad_max234 op 10-04-2014 11:24 ]

[kitao]

Hier een algemene instructie : https://learn.sparkfun.co...phic-lcd-hookup-guide/all
En viel me eigenlijk al op dat level converters weinig pinnetjes hebben of ze zijn eenrichting. Is er geen shield die je op een uno kan zetten die meteen al die pinnen vertaalt naar 3.3V?
Want eerlijk gezegd word ik niet blij van dit soort grappen, heeft weinig met compatible te maken. Ik verwacht deze http://www.ebay.com/itm/2...ain_0&hash=item2ec8e935f9 en dan zit ik met zelfde probleem.

[Verwijderd]

'Je kan uno ook even aanpassen, usb fuse moet je eraf halen en mosfet denk ik ook en dan kan je er 3.3v regulator opzetten en usb ook gebruiken maar niet meer voeden via de usb, kan usb alleen voor het programmeren en serial gebruiken maar voeden gaat niet meer. Simpel ingreepje dus.'
-
grappenmaker

[Verwijderd]

kitao schreef op donderdag 10 april 2014 @ 11:27:

En viel me eigenlijk al op dat level converters weinig pinnetjes hebben of ze zijn eenrichting.

hoeveel pinnetjes denk je nodig te hebben dan ?

[kitao]

Wat vinden jullie hiervan, 2 stuks bestellen dan heb ik 8 pinnen om twee-wegs te converteren ?

$2.95/st
En evt. advies gaat me niet om de prijs, sparkfun rekent iets van 3 euro verzending en is best snel.
@Borroz. Dat vroeg ik met ook al af ja. Je kan wel heel de uno bedekken met een 3v-shield maar daar heb je dan ook weinig aan als je voor ander apparaatje wel 5v nodig hebt. Maar 1 zo'n plaatje zoals hierboven is al te weinig voor niet seriele lcd/tft

[ Voor 27% gewijzigd door kitao op 10-04-2014 11:48 ]

[Verwijderd]

kitao schreef op donderdag 10 april 2014 @ 11:44:
Wat vinden jullie hiervan, 2 stuks bestellen dan heb ik 8 pinnen om twee-wegs te converteren ?
[afbeelding]
$2.95/st
En evt. advies gaat me niet om de prijs, sparkfun rekent iets van 3 euro verzending en is best snel.
@Borroz. Dat vroeg ik met ook al af ja. Je kan wel heel de uno bedekken met een 3v-shield maar daar heb je dan ook weinig aan als je voor ander apparaatje wel 5v nodig hebt. Maar 1 zo'n plaatje zoals hierboven is al te weinig voor niet seriele lcd/tft

dat 3.2 TFT shield (heb ik zelf ook in bestelling staan) is idd niet geschikt voor jouw 2.2 TFT.
overigens zijn er ook 8 ch logic level converters en ook is eea gewoon in NL te koop, uiteraard is eBay voordeliger.
dit is volgens mij de goedkoopste (kant en klare) oplossing om dat bewuste goedkope 2.2 TFT aan een UNO te hangen (1 st. is genoeg)

[ Voor 17% gewijzigd door Verwijderd op 10-04-2014 12:14 ]

[kitao]

Verwijderd schreef op donderdag 10 april 2014 @ 11:54:
dat 3.2 TFT shield

Bedoel je deze ? http://www.ebay.com/itm/1...ain_0&hash=item1c32fb6f69

Die heb ik niet in bestelling hoor want ik weet niet eens wat het is, zit ook geen beschrijving bij. Ik neem aan dat je dan een uno bedekt met een 3.2 inch tft en in dit geval met touchscreen.

(heb ik zelf ook in bestelling staan) is idd niet geschikt voor jouw 2.2 TFT.
overigens zijn er ook 8 ch logic level converters en ook is eea gewoon in NL te koop, uiteraard is eBay voordeliger.
dit is volgens mij de goedkoopste (kant en klare) oplossing om dat 2.2 TFT aan een UNO te hangen

Ok, tnx, dan ga ik die maar bestellen voordat de boel frituurt.

[Verwijderd]

kitao schreef op donderdag 10 april 2014 @ 12:09:
[...]

Bedoel je deze ? http://www.ebay.com/itm/1...ain_0&hash=item1c32fb6f69
[afbeelding]
Die heb ik niet in bestelling hoor want ik weet niet eens wat het is, zit ook geen beschrijving bij. Ik neem aan dat je dan een uno bedekt met een 3.2 inch tft en in dit geval met touchscreen.

beter lezen Kitao

[ Voor 5% gewijzigd door Verwijderd op 10-04-2014 12:10 ]

[mad_max234]

Verwijderd schreef op donderdag 10 april 2014 @ 11:35:
'Je kan uno ook even aanpassen, usb fuse moet je eraf halen en mosfet denk ik ook en dan kan je er 3.3v regulator opzetten en usb ook gebruiken maar niet meer voeden via de usb, kan usb alleen voor het programmeren en serial gebruiken maar voeden gaat niet meer. Simpel ingreepje dus.'
-
grappenmaker

Hoe bedoel je? Hoop toch niet dat dit simpele klusje te lastig is? Wellicht was dan mindstorm betere keuze geweest.

Fuse eraf solderen is niks anders dan extra klodder solderen erop en even doorverhitten en schuift de fuse zo van de twee pads af, heeft bijna geen massa dus is er zo vanaf zonder dat je echt hoeft op te letten. Voor de mosfet geldt hetzelfde verhaal, op de drie pootjes extra veel soldeertin erop en even om en om verhitten en dan via de kant waar de twee pads zitten door verhitten en schuift hem er zo vanaf, wees niet te zuinig met de tin.

Kijk eens naar schema van arduino uno.
En google eens wat die onderdelen doen.

T1 en F1 eraf halen en je kan uno op 3.3v laten lopen, dan heb je de usb vcc afgesloten en het circuit dat schakelt tussen regulator en usb is ook afgesloten.

Dus T1 en F1 eraf en 3.3v regulator erop en je kan uno op 3.3v gebruiken, kan usb gewoon gebruiken voor serial en het programmeren, alleen heb je altijd externe voeding nodig. En is natuurlijk ook weer terug te draaien.

Edit/
Lady ada heeft er zelfs tutorial over geschreven.
https://learn.adafruit.co...echniques/3-3v-conversion

Hier het schema van de uno, wellicht is het leerzaam om zelf uit te zoeken ipv de adafruit tutorial te volgen.
http://3.bp.blogspot.com/...ated_Arduino_Uno_Rev3.jpg

[ Voor 15% gewijzigd door mad_max234 op 10-04-2014 12:23 ]

[Verwijderd]

ja jij denkt echt dat de gemiddelde gebruiker hier zijn UNO voor gaat slopen.. dat (jij) iets kan, wil natuurlijk niet zeggen dat het zinvol cq economisch verantwoord cq erg grappig is.. voor een paar euro heb je een 3V3 arduino

je linkjes zijn wel top

[ Voor 6% gewijzigd door Verwijderd op 10-04-2014 12:26 ]

[Milosonator]

Het idee van Arduino's is ook vooral dat je allemaal dingen kan doen zonder te hoeven solderen. Enkel jumpers, breadboards en programmeren.

[mad_max234]

Kom op zet, we zinken wel heel erg in dit topic, wellicht is mindstorm dan toch niet zo gek idee.

Ik heb C.44 toch iets hoger dan dit, kan mis hebben maar hoop het toch van niet.

Edit/
@Milosonator
Ja hier lijkt men de arduino alleen maar door die bril te zien, erg jammer dat men arduino alleen zo ziet hier laatste tijd.

[ Voor 27% gewijzigd door mad_max234 op 10-04-2014 12:31 ]

[mcDavid]

Verwijderd schreef op donderdag 10 april 2014 @ 12:25:
ja jij denkt echt dat de gemiddelde gebruiker hier zijn UNO voor gaat slopen.. dat (jij) iets kan, wil natuurlijk niet zeggen dat het zinvol cq economisch verantwoord cq erg grappig is.. voor een paar euro heb je een 3V3 arduino

je linkjes zijn wel top

Niemand heeft het over slopen. Een componentje lossolderen dat je net zo makkelijk weer vast kan solderen is echt geen slopen. Het zijn zo'n beetje de 2 makkelijkst te solderen componenten die erop zitten en je mag er vanuit gaan dat iemand die een arduino heeft, ook een soldeerbout heeft. Bovendien, wat doen we nou dramatisch over een stukje hardware van 5 euro? Het is speelgoed dat gemáákt is om mee te experimenteren en zo af-en-toe te verkloten.

Oh en dan heeft mad_max het er alleen over wat je moet doen als je op 3v3 wilt kunnen werken terwijl je USB aangesloten hebt he. Als je gewoon de USB-kabel eruit haalt hoef je ook niets aan te passen.

[ Voor 4% gewijzigd door mcDavid op 10-04-2014 12:34 ]

[Verwijderd]

'Als je gewoon de USB-kabel eruit haalt hoef je ook niets aan te passen'

enne.. hoe upload ik dan een sketch ? heb je btw al een UNO op de 5V pin 3V3 gegeven, en werkt die dan bij jou ?.. dat beweerde je nogal stellig gisteravond nml.

[mad_max234]

Gelukkig zijn er ook nog mensen die niet eng vinden om te solderen.

Even zonder dollen, is echt niet zo eng of lastig, zal echt niet zomaar iets slopen en dan nog, dan heb je iets om te maken, niks wat ons als elektronicahobbyisten zou moeten afschrikken, toch?

Edit/
Wat doet de uno als je er 5v voeding gebruikt?

Dan zou ergens tussen de 3v en de 3.8v of zo uitkomen, afhankelijk van welke regulator er is gebruikt.

[ Voor 23% gewijzigd door mad_max234 op 10-04-2014 12:47 ]

[Verwijderd]

ik ga weer even met mijn mindstorms spelen, fijne dag hoog op je toren

[C.44]

Zonet m'n Mini Pro op 3.3v gezet. De CP2104 heeft een beetje boel uitgangen. Alleen had ik alle ongebruikte uitgangen al netjes voorzien van een laag hotglue... Na een beetje pulkwerk heb ik dan toch de VDD out kunnen bereiken en daar een female headertje opgezet. Dat hele zootje weer vol laten lopen met lijm en dan dmv van de 5v aansluiting even de blink sketch erop gezet. Daarna de VCC voor de VDD verwisselt en het ding draait op 3.3v. Ik ben wel van plan nog een tweede CP2104 te bestellen zodat ik er een dedicated 3.3v van kan maken. Nu moet ik 't geheel via een breadboard aansluiten en da's niet echt de bedoeling xD

Wat betreft de Uno, ik ga eens kijken of ik een tweede Uno R3 kan vinden en dan maak ik van 1 van de 2 een 3.3v model. De diode om de fuse mee te vervangen heb ik wel liggen, maar die regulator niet. Wel een 3v model maar ik denk dat ie daar niet meer aan trekt xD

Even korte vraag nog, in de Arduino software moet je aangeven welk board je gebruikt. Als je een 5v 16Mhz Mini Pro op 3.3v gebruikt... welke selecteer je dan? De 16Mhz, 5v of 16Mhz 3.3v?

[kitao]

Ik zie dat ook allemaal niet zitten hoor, zekering,mosfet eraf om dan 3v te krijgen en dan weer terug lassen...solderen doe ik wel met een velleman kitje als ik daar zin in heb of een paar headers ergens op zetten.
Ik ga toch deze bestellen : https://www.sparkfun.com/products/12009 2 stuks. Krijg je tenminste uitleg erbij.
@Max tnx voor de links

[mad_max234]

Verwijderd schreef op donderdag 10 april 2014 @ 12:51:
ik ga weer even met mijn mindstorms spelen, fijne dag hoog op je toren

Je zou je moeten schamen als elektronicahobbyist.

@C.44
3v word wat krap, maar kan het proberen, even draadjes ertussen zodat je makkelijk even kan testen en er zo weer af kan halen met nog minder moeite.

En je moet de 5v board kiezen met 328p@16Mhz, dat is 16Mhz versie. Officiële mini pro 3.3v versie zal denk ik op 8Mhz lopen, er is verder geen rede om onderscheid te maken tussen 5v of 3.3v.

Ik gooi er altijd gelijk mijn aangepast opti bootloader in elke arduino, kan dus niet even voor je testen wel je je moet gebruiken.

[ Voor 52% gewijzigd door mad_max234 op 10-04-2014 13:19 ]

[C.44]

Ben er nu achter waarom m'n lcdtje 't niet meer doet. Als je zo'n breadboard voeding via USB voedt en je zet een uitgang op 5v dan is dat ongereguleerd. Op zich geen probleem. Maar 't was handig geweest als ik dat geweten had... De barrel kan namelijk gewoon 6 - 12v hebben. Maar omdat ik geen passende barrel had, dacht ik laten we nu gewoon via die USB poort er 12v op zetten. En ja... als je dan een jumper op 5v hebt staan dan staat er dus doodleuk 12v op je 3.3v lcd en backlight, en dat vinden ze niet leuk xD

Nog een geluk dat m'n Uno die op dat moment ook via dat ding gepowered werd op de Vin ietsje meer mag hebben geloof ik.

Hoe ben ik daar achter gekomen? Omdat ik aan 't zoeken was hoeveel sap er uit de 5v kwam en wat er zou gebeuren als ik dat op Arduino Vin zou hangen (hoeveel er dan nog uit de pinnen komt na regulatie door de Arduino zelf). Ineens hoorde ik iets sissen. En toen poef en stond een capje scheef xD. Heb die zonet vervangen door een andere, eens even kijken wat daar nu mee gaat gebeuren. Even alle arduino's van m'n breadboard halen xD

[sphere]

Ik zit met een schuin oog te kijken naar een project als dit: http://www.janspace.com/b...p/2010/06/26/scooterputer maar ik vind die schermpjes prijzig. Zijn daar 4 jaar later al goedkopere alternatieven voor?

[mad_max234]

Als er 12v op heeft gestaan kun je het wel schudden, dat is te veel voor de gates van de transistors in 3.3v device, 5v kunnen ze nog wel even aan, vaak zit er nog clamp diode bij voor protectie als dan maar kleine stroom(moet denk aan <1mA of zo) loopt kan die het opvangen.

@sphere
4 a 5 euro kosten de 2.2" SPI TFTtjes op ebay, vertrouwde verkoper.

http://www.ebay.com/itm/2...ain_0&hash=item2ec8e935f9

En met touchscreen iets duurder, geen persoonlijke ervaring met deze koper.
http://www.ebay.com/itm/2...ain_0&hash=item2ec8ab10e8

[ Voor 48% gewijzigd door mad_max234 op 10-04-2014 13:36 ]

[C.44]

De grap is dat ik gisteravond toch het idee heb gehad dat ik het schermpje EVEN, ergens op heb zien reageren. Op zich zou dat misschien wel kunnen om dat het scherm een eigen VCC ingang heeft en als ik het me goed herinner heeft die op de 3.3v of 5v van de Arduino gehangen (en dus niet op die 12v). Het backlight dat heb ik al redelijk opgegeven maar ik denk dat ik dadelijk dat tftje nog 1 laatste keer aansluit op m'n Pro mini en die dan op 3.3v zet.

@Sphere, dat schermpje lijkt mij een gewone ILI9325. Sterker nog, het zou me heel erg verbazen als het niet gewoon exact hetzelfde schermpje is dat ik een aantal posts geleden genoemd heb. Lijkt mij dus een 2.8" ILI9325 met touch laag. Die hele meuk wat LiquidWare er achterop gemonteerd heeft moet je er dan alleen zelf bij maken. TFTje kost volgens mij nog geen 10 euro.

[mcDavid]

Verwijderd schreef op donderdag 10 april 2014 @ 12:37:
'Als je gewoon de USB-kabel eruit haalt hoef je ook niets aan te passen'

enne.. hoe upload ik dan een sketch ? heb je btw al een UNO op de 5V pin 3V3 gegeven, en werkt die dan bij jou ?.. dat beweerde je nogal stellig gisteravond nml.

Je kunt eerst een sketch uploaden en daarna op 3v3 overgaan. Of je kunt uploaden via een externe USB-ttl converter die je op 3v3 instelt.
En nee, ik heb mijn arduino niet meegenomen naar mijn werk.

[Verwijderd]

mcDavid schreef op donderdag 10 april 2014 @ 16:09:
[...]

En nee, ik heb mijn arduino niet meegenomen naar mijn werk.

ik zie het antwoord wel.. (eigenlijk weet ik het al )

[Verwijderd]

mad_max234 schreef op donderdag 10 april 2014 @ 13:08:
[...]


Je zou je moeten schamen als elektronicahobbyist.

tegenover jou niet hoor


you have the winning bid ! 2 euro 39 incl. verzenden
^{volgende maand maar is in de sfeer verlichting gaan duiken vrees ik}

[ Voor 31% gewijzigd door Verwijderd op 10-04-2014 19:10 ]

[C.44]

Bah, net bij de lokale electroboer langs geweest. "3.3v regulator? Daar hebben we een Velleman kitje voor"... Kreeg daarna wel 10% korting op een (waarschijnlijk te duur) assortimentje elko's. Nu maar eens kijken waar ik die dingen dan vandaan ga halen. Weet iemand of RS en dergelijke kijken wat voor bedrijf je bent voordat ze versturen? Ik heb wel een KVK maar geen electro gerelateerd bedrijf.

[kitao]

Ik zou het gewoon proberen, vul je nummer in en zie wat er verder gebeurt. Ik heb dat ook soms als ik niet kan vinden wat de verz. kosten zijn of hoe je kan betalen. Dan zit ik me helemaal in te schrijven en komt eens voor dat ik het dan achteraf helemaal voor niks heb gedaan. Bij Sparkfun weet ik het nu, $2.75 voor verzending.
Is dan geen TV-monitor ofzo
Wat was er mis met dat kitje eigenlijk ?

[ Voor 70% gewijzigd door kitao op 10-04-2014 18:14 ]

[C.44]

Heb een order geplaatst bij Farnell, RS levert alleen de volgende werkdag als je voor 1800 besteld. 1 1117-3.3v en een SPI port expander MCP23S17. Totale kosten 2.31 incl. UPS verzending... zal mij benieuwen xD

Die breadboard voeding waar ik een capje van had opgeblazen (letterlijk ) daar is me nu ook van duidelijk waardoor dat komt. Capjes zijn gepolariseerd. En ik kreeg op m'n multi een negatieve waarde dus ik draai doodleuk de input om ipv de probes... Juist. Caffeine tekort enzo.

Ben nu weer eens even die shop van Alice aan 't afstruinen. Even kijken of daar nog iets interessants tussen staat. Uiteraard kan ik me niet meer herinneren wat hier de afgelopen weken allemaal voorbij is gekomen. Heb wel al een RFID lezer/schrijver met 1 tag op de lijst gezet.

Edit: net je toevoeging pas gezien. Op zich niets mis met een kitje, maar een beetje overkill gezien ik gewoon een 1117-3.3v voltage regulator zocht voor op m'n Uno. Kan niet de bedoeling zijn dat de vreg groter is dan m'n Uno haha.

[ Voor 13% gewijzigd door C.44 op 10-04-2014 18:40 ]

[mad_max234]

C.44 schreef op donderdag 10 april 2014 @ 17:41:
Bah, net bij de lokale electroboer langs geweest. "3.3v regulator? Daar hebben we een Velleman kitje voor"... Kreeg daarna wel 10% korting op een (waarschijnlijk te duur) assortimentje elko's. Nu maar eens kijken waar ik die dingen dan vandaan ga halen. Weet iemand of RS en dergelijke kijken wat voor bedrijf je bent voordat ze versturen? Ik heb wel een KVK maar geen electro gerelateerd bedrijf.

Wat zoek je, heb wel 3.3v lm1117 SMD voor je, mag je gratis van me hebben.

Wil hem ook wel even op pin header zetten zodat je die in breadbord kan steken, daar zijn SOT-223 verpakkingen voor geschikt, hebben 2.54 pitch.

[C.44]

mad_max234 schreef op donderdag 10 april 2014 @ 18:46:
[...]


Wat zoek je, heb wel 3.3v lm1117 SMD voor je, mag je gratis van me hebben.

Wil hem ook wel even op pin header zetten zodat je die in breadbord kan steken, daar zijn SOT-223 verpakkingen voor geschikt, hebben 2.54 pitch.

Volgens Farnell ligt die 1117 morgen in de bus van UPS. Ik zocht een TO-252 package voor op de Uno.

Ben trouwens even aan 't denken of ik met een eenvoudige schakeling evt. kan schakelen tussen 5v en 3.3v, maar ik denk dat dat voor een later tijdstip is.

[ResuCigam]

mad_max234 schreef op donderdag 10 april 2014 @ 12:28:
Ja hier lijkt men de arduino alleen maar door die bril te zien, erg jammer dat men arduino alleen zo ziet hier laatste tijd.

Uit pure nieuwsgierigheid: Wat is daar mis mee? Arduino is toch een prototype platform? Als ik iets daadwerkelijk ga gebruiken pak ik ook een losse mcu en zet die op een printplaatje maar om nieuwe dingen te proberen is het niet hoeven solderen ideaal vind ik persoonlijk.

[mad_max234]

ResuCigam schreef op donderdag 10 april 2014 @ 18:57:
[...]


Uit pure nieuwsgierigheid: Wat is daar mis mee? Arduino is toch een prototype platform? Als ik iets daadwerkelijk ga gebruiken pak ik ook een losse mcu en zet die op een printplaatje maar om nieuwe dingen te proberen is het niet hoeven solderen ideaal vind ik persoonlijk.

Helemaal niks, dat zeg ik toch niet, vind het wel jammer maar is niks mis mee, maar moeten niet gaan doen dat iets simpels als component aanpassen lastig is, dan moet je je schamen als elektronica hobbyist. Arduino is niet alleen voor mensen die niet willen solderen, kan maar is geen must, je mag arduino gebruiken hoe je wilt. En zins wanneer moet prototyping uit jumper wire bestaan met kant en klare printjes?

Arduino maakt tegenwoordig wel hele lui beginnende elektronicahobbyisten, sommige willen geen datasheets lezen, andere zijn bang voor de soldeerbout, straks komt nog iemand met stroomfobie of zo.

Edit/
Arduino is software wat draait op heel scala aan hardware en gemaakt om aangepast te worden voor andere uC die niet out of the box ondersteunt worden, mag ermee doen wat je wilt. Heeft dus eigenlijk helemaal niks te maken met wel of niet solderen, dat staat los van arduino.

Men heeft geloof ik moeite met definitie van arduino, arduino is stuk software dat je kan downloaden en uC mee kan programmeren in vooraf vastgelegde C functies om het simpeler te maken voor beginners. Het merk Arduino(dus niet de gelijknamige open software Arduino) heeft daar speciale geschikte bordjes voor, is geen must om die te gebruiken om arduino te kunnen gebruiken.

Arduino uno, of arduino mega zijn bordjes, maar arduino zelf is open software.

[ Voor 32% gewijzigd door mad_max234 op 10-04-2014 19:22 ]

[Verwijderd]

Verschil mag er van mij zijn... en als iemand je dan lui noemt of uitlacht, omdat je een visuele beperking hebt en slecht met smd overweg kan.. of dom omdat je niet eens weet wat een 'datasheet' is.. dan wordt ineens duidelijk dat er zoiets bestaat als IQ maar ook EQ, dat laatste is dan meestal lager dan de schoenmaat, bekend verschijnsel onder techneuten die hun hele leven achter een soldeerbout hebben gezeten.

[kitao]

Verwijderd schreef op donderdag 10 april 2014 @ 17:34:


you have the winning bid ! 2 euro 39 incl. verzenden

Há ! Gefeliciteerd. Je zal niet geloven maar ik heb hier 8 ledjes op BB staan voor wat programmeertestjes. Komt op zelfde neer als jouw plaatje maar dan heb jij zelfs RGB's. Die wil ik ook! Link Please

[mad_max234]

Kom op, je kon ook BT module solderen nadat je eerst tig posten had lopen roepen dat het te lastig was en niet zou lukken, en dat ging ook gelijk goed, doe je zelf toch niet zo te kort.

Sot223 is vele male grove dan BT module en heeft maar drie pinnen en pad, kan maar op 1 manier erop.

Ik ben zelf nog een beginnen, heb 31 jaar niet achter de soldeerbout gezeten en laatste 4 jaar wel.
Ik ga steeds stapje verder, ik ken geen nee, en als iemand anders het kan kan ik het ook, opgeven is geen optie.

Edit/
Ik ben maar wat aan dollen hoor, en je lokt het ook wel beetje uit dat ik met je aan dollen ben. Als je post maakt en mij een grappenmaker noemt omdat ik iets heel eenvoudigs voorleg en dan net ga doen of het heel lastig is. Ik kijk dan vervolgens naar subtopic naam en schiet dan beetje in de lach. Net als dierenverzorger die konijntjes verzorgt en bang is voor konijnen of iets in die richting. Of vis die bang is voor water.

Mijn smileys doen het toch wel?

[ Voor 31% gewijzigd door mad_max234 op 10-04-2014 19:39 ]

[Verwijderd]

@ Kitao

dat zijn deze dingen.

Full Color LED Module LED Light Water Module for Arduino AVR LED

[Bartjuh]

mad_max234 schreef op donderdag 10 april 2014 @ 19:09:
[...]
Helemaal niks, dat zeg ik toch niet, vind het wel jammer maar is niks mis mee, maar moeten niet gaan doen dat iets simpels als component aanpassen lastig is, dan moet je je schamen als elektronica hobbyist. Arduino is niet alleen voor mensen die niet willen solderen, kan maar is geen must, je mag arduino gebruiken hoe je wilt. En zins wanneer moet prototyping uit jumper wire bestaan met kant en klare printjes?

Arduino maakt tegenwoordig wel hele lui beginnende elektronicahobbyisten, sommige willen geen datasheets lezen, andere zijn bang voor de soldeerbout, straks komt nog iemand met stroomfobie of zo.

Zonder Arduino was ik niet eens met elektronica bezig gegaan een anderhalve maand geleden En nu heb ik inmiddels al een heel aantal protobordjes met allerhande schakelingen gemaakt, gesoldeerd, en zelfs een ATMega SMD op een schmartboard gezet en geprogrammeerd.

Als je uiteindelijk iets meer wilt zal je toch al snel de soldeerbout moeten pakken en datasheets lezen. Dus ik ben er niet zo bang voor. Arduino verlaagt de drempel enorm.

[kitao]

maar moeten niet gaan doen dat iets simpels als component aanpassen lastig is, dan moet je je schamen als elektronica hobbyist

Weet je, dat hoeft helemaal het punt niet te zijn. Als ik 2 dollar microfoontje heb soldeer ik ook trimmer los en allerlei andere zooi. Als ik 15 dollar betaal voor uno die maand onderweg is heb ik geen behoefte om daar allerlei hacking shit mee uit te voeren. Had ik 300 dollar te besteden iedere maand dan voer ik die dingen densoods aan de eenden want dan is het in verhouding toch geen drol waard
Ps, die stroomfobie was idd grappig
Ps2, Borroz bedankt, ga die bestellen. Top

[ Voor 7% gewijzigd door kitao op 10-04-2014 19:47 ]
