Heb net de nieuwe indicator af, dus snel testen.... niets....
Vervolgens dat koelblok er tussenuit, whoppa, meteen omhoog die indicator Dus het is, logischerwijs, flow afhankelijk Zorgen dat ik dus een cpu koeler heb die niet teveel flow weerstand heeft.

Maar nu dat blok er weer tussenuit is kan ik hem alsnog testen met de 1e indicator. Die doet het dan misschien ook wel. Kan ik nog kiezen ook

* _ferry_ doet vreugdedansje

[ Voor 4% gewijzigd door _ferry_ op 01-02-2010 22:38 ]

[YannickH]

Aww, balen!
Wat mij nu net even tebinnen schiet: als je er nou een soort schoepenrad van maakt? dus van die sleufjes erin zodat het rond dat staafje gaat draaien.
Ik weet niet of je em snapt zo, ben niet zo in een briljante uitleg bui.. zo niet, laat maar horen dan probeer ik het anders uit te leggen

[GNOOM172]

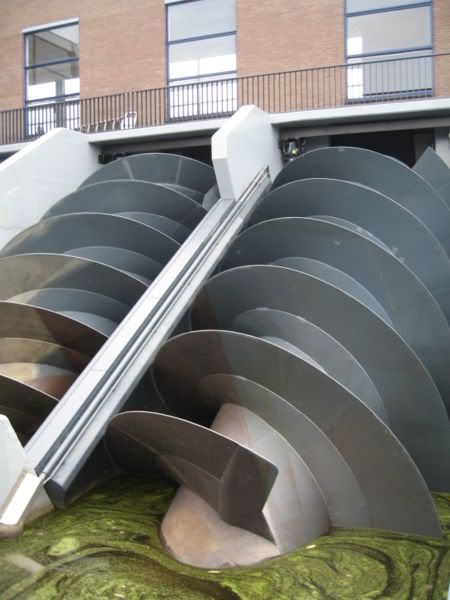

Ik zit dan ook te denken aan "de schroef van Archimedes" Deze dus;
Ik denk alleen dat deze iets te groot is

Maar hier het principe;

[_ferry_]

YannickH schreef op maandag 01 februari 2010 @ 22:39:
Aww, balen!
Wat mij nu net even tebinnen schiet: als je er nou een soort schoepenrad van maakt? dus van die sleufjes erin zodat het rond dat staafje gaat draaien.
Ik weet niet of je em snapt zo, ben niet zo in een briljante uitleg bui.. zo niet, laat maar horen dan probeer ik het anders uit te leggen

Jah, bij de ronde bedoel je? kan inderdaad, maar ik heb zo m'n twijfels of ik op een mooie gelijkmatige manier die sleuven er in kan maken. Al zouden 2 sleuven wellicht al genoeg zijn. Wat wel nog problemen kan geven; het water stroomt niet alleen van beneden naar boven, maar ook een beetje in een rondje. Het is te proberen, ik heb nog een ronde indicator liggen die een beetje mislukt was bij het lijmen. Die kan ik wel voorzien van gleuven.

Flowindicators op m'n werk heb ik daar ook wel eens mee gezien. Die hebben een metalen cilinder met schuine sleufjes. Al zijn de meeste gewoon voorzien van een gewone.

GNOOM172 schreef op maandag 01 februari 2010 @ 23:18:
Ik zit dan ook te denken aan "de schroef van Archimedes" Deze dus; [afbeelding]
Ik denk alleen dat deze iets te groot is

Maar hier het principe;

[afbeelding]

Zoiets dus?

[GNOOM172]

Ja zoiets, precies. Wat je vroeger ( ja ik weet het, héél vroeger) ook had bij een tankstation, van die indicators die aangaven dat er geen lucht in de benzine zat.
Zie tussen de zwaailicht en cijfergedeelte;


En deze meteen boven;

[MeltedForest]

Wat de hell dit is awesome, en je bent er ook al jaren mee bezig ondertussen. Respect

[A4-tje]

ja duurt nou wel heel lang hoor, neem je vakantiedagen eens op zodat het snel af is

[_ferry_]

Heb net vakantie gehad, maar daarin heb ik wel wat anders gedaan dan casemodden

[A4-tje]

dadelijk ga je zeggen dat je nog een priveleven hebt naast deze casemod
verder blijf ik hem volgen tot het af is hoor....

[Anoniem: 345319]

Cool!!!!.

[TimSeve]

Nog enige updates Ferry?

[Dograver]

Hoezo ik kick dit topic even omhoog.
Ferry doet deze mod op zijn rustig aan.
Ik zat al van YEAH een update. Ben jij het!!

[_ferry_]

Precies, kicken heeft geen zin, anders was ie in 2006 al klaar geweest Maar dat is van toepassing op alle CIP.

Maar er ligt wel wat op stapel, maar daarvoor eerst nog wat meer doen zodat het ook echt een update is

[Seroo]

Vraagje, hoe ga je de alien met de kast combineren?

[Kriebelkous]

Dit is het vetste wat ik ooit gezien heb...

[Overlegne]

Ziet er erg goed uit!
Zit met verheuging te wachten op een update

[_ferry_]

Seroo schreef op zondag 07 maart 2010 @ 21:57:
Vraagje, hoe ga je de alien met de kast combineren?

Die komt er bovenop te leggen, de kast dient als operatietafel

Van de week als het goed is een update

[boazkl0p]

JAAAAAAH
Ik zie er naar uit

[Seroo]

Die komt er bovenop te leggen, de kast dient als operatietafel. Van de week als het goed is een update

Zeker goed idee. Als ik tijd heb en de "recources" dan heb ik nog het idee om van mijn kast een zijkant van een Porsche te maken. Misschien over 5 jaar .

[Fid3lity]

@ _ferry_: Misleidende link in je handtekening ^^

Je bedoelde natuurlijk dit plekje

[Tanuki]

Zoooooo vet.

GNOOM172 schreef op maandag 01 februari 2010 @ 19:28:
Jeemig de Peemig,

Ook in één adem je project bekeken. Heel mooi hoor. Die alien lijkt een beetje op mijn schoon......

[_ferry_]

Uiteraard nog bedankt allemaal, want dankzij jullie heb ik de 1e plek gehaald in de tweakers.net verkiezingen.

Daarnaast moest ik nog steeds de update plaatsen:


De ronde flow indicator kwam dus niet omhoog, dus besloot ik 1 te maken met meer weerstand. een vierkante.

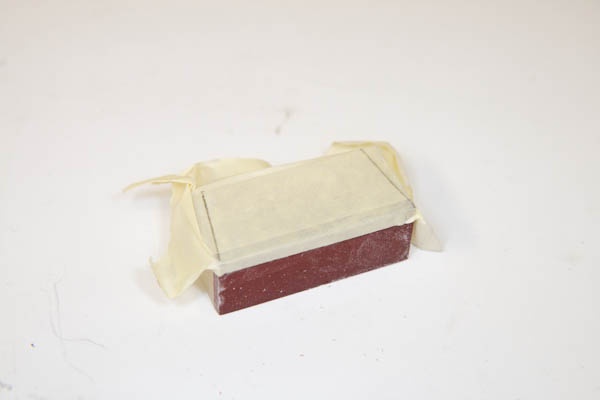

Vervolgens moeten de zijkanten onder dezelfde hoek gezaagd worden als de behuizing, en wil ik het midden uitfrezen.
