Gewoon een heel grote verzameling snoertjes
/u/34216/avatar-60x60.png?f=community){kind=avatar}
/u/244325/Kerstavatar.png?f=community){kind=avatar}
Want?
Als je ethernet naast voedingskabels legt wordt het risico op brand groter?
Gewoon een heel grote verzameling snoertjes
Zo ongeveer, ja. Je mag in buizen met electra geen andere bekabeling proppen, en qua electra mag je niet twee groepen door een buis laten gaan.:
[...]
Want?
Als je ethernet naast voedingskabels legt wordt het risico op brand groter?
All my posts are provided as-is. They come with NO WARRANTY at all.
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
remcoXP moet hem dus even opslaan als PDF bestand (optie zit standaard in Visio). Ik ben namelijk wel benieuwd
http://www.microsoft.com/...oad/details.aspx?id=21701:
remcoXP moet hem dus even opslaan als PDF bestand (optie zit standaard in Visio). Ik ben namelijk wel benieuwd
Maar een pdfje of pic is sneller en makkelijker
[ Voor 8% gewijzigd door DJSmiley op 10-02-2013 16:57 ]
:strip_icc():strip_exif()/u/20201/clint.jpg?f=community)
:strip_icc():strip_exif()/u/87649/014-4_bigger.jpg?f=community)
Het heeft even wat langer geduurd dan de bedoeling was maar alle goede dingen kosten tijd als je ze goed wil doen! Zie eerdere post: Andso in "Het grote topic voor nette lan afwerking thuis deel 3"
Van:
Na kabelmanagement:
Boven het patchpaneel een extra stekkerdoos bevestigd, dit omdat de adapters meteen hele stekkerdoos in bezet nam.
Verder gemonteerd kabelgoot, en electrobuis in de hoeken gebogen etc.
Reeds zit er al weer 1extra patch tray in, moet nog kabelmanagement 1u in voor naar patchpanel. Verder ben ik er blij mee zit er netjes in zo.
Van:
Na kabelmanagement:
Boven het patchpaneel een extra stekkerdoos bevestigd, dit omdat de adapters meteen hele stekkerdoos in bezet nam.
Verder gemonteerd kabelgoot, en electrobuis in de hoeken gebogen etc.
Reeds zit er al weer 1extra patch tray in, moet nog kabelmanagement 1u in voor naar patchpanel. Verder ben ik er blij mee zit er netjes in zo.
:strip_exif()/u/340453/crop67a669ce4f1f4_cropped.webp?f=community)
1.) Je kan je beter afvragen wat het voordeel is van 2 aparte switches? 2 switches verbruiken vaak meer dan 1 switch. De HP 1410-16G is een 16 poorts switch die 10 watt verbruikt. Wat wil je met 2 switches bereiken?
2.) Je hebt verschillende maten PVC buizen. Als je een buis neemt die groot genoeg is voor 2 UTP kabels, dan zie ik het probleem niet zo. Ik heb echter een stuk of 20 UTP kabels langs verwarmingsbuizen getrokken, omdat daar erg veel ruimte over was. Ik ga geen gaten boren, als er al genoeg gaten zijn.
3.) In dat geval moet je zorgen dat je een grondkabel UTP te pakken hebt, maar dat is wel vrij prijzig.
2.) Je hebt verschillende maten PVC buizen. Als je een buis neemt die groot genoeg is voor 2 UTP kabels, dan zie ik het probleem niet zo. Ik heb echter een stuk of 20 UTP kabels langs verwarmingsbuizen getrokken, omdat daar erg veel ruimte over was. Ik ga geen gaten boren, als er al genoeg gaten zijn.
3.) In dat geval moet je zorgen dat je een grondkabel UTP te pakken hebt, maar dat is wel vrij prijzig.
:strip_exif()/u/1521/Avatar2.gif?f=community){kind=avatar}
:strip_exif()/u/217171/avatar60.gif?f=community){kind=avatar}
5-7 meter diep?
Vorst komt maar tot 30cm, graven gebeurd zeker niet dieper dan 1m.
Dus alles vanaf 1m is al meer dan goed. Je kunt het eventueel nog in een pvc buis leggen, welke je met buissokken aan elkaar lijmt, dan is een nieuwe kabel trekken ook erg makkelijk.
Ik heb bij mij in huis alleen maar 3/4 buis gebruikt. Waarom een 5/8 is gewoon veel te klein om fatsoenlijk 2kabels door heen te kunnen trekken laat staan als je in een x lengte ook nog bochten hebt.
Heb even wat voor je gemeten:
3/4 Buitendiameter: 19mm - binnendiameter 17mm
5/8 Buitendiameter: 16mm - binnendiameter 14mm
Ik heb gebruik gemaakt van CAT6 digitus kabel deze heb ik ook even voor je gemeten.
een goede 6mm doorsnede, en ik moet zeggen ik heb overal 2kabels ingetrokken en bij sommige stukken moest ik echt heel hard trekken om doorvoer te krijgen (en had zelfs hulp bij invoer andere zijde)
Ik heb ook nog losse stukken gekocht hierbij kreeg ik een iets soepelere kabel wel net zo dik deze gingen iets makkelijker met trekken. Het is dus ook beetje anfhangkelijk van de kabel. Maar gebruik dus 3/4 voor 2kabels en de 5/8 voor max 1 kabel. Meer kabels er door heen lukt absoluut niet! Kabels uiteraard wel direct tegelijk trekken en niet 1 voor 1 door 1 buis.
Koop buis niet zo los bij de bouwmarkt deze zijn duur en verkopen vaak niet de 4M lengtes waar ze normaal in worden geleverd. Ga naar een electro installatie bedrijf of bestel via internet vele malen goedkoper helemaal als je hoop meters nodig hebt.
Omtrend je andere vragen.
1) Dit is helemaal geen probleem omtrend snelheid etc. Maar zolang je binnen de 100meter grens blijft kwa lengte van de kabel heb je geen extra switches nodig. Ik heb laatste internet verbinding overmoeten leggen naar compleet andere kant van gebouw. Hiervoor is 190M kabel gebruikt. setup van modem - 80M - switch - 80M - switch - rest van netwerk verlies 0,0 op snelheid van het internet.
2) zie boven gebruik 3/4 buis
3) gebruik gewoon de standaard UTP kabel en leg deze gewoon in een PVC pijp, graven moet je toch als je het in de grond wil leggen. Tevens metten tip trek 2kabels ga je nooit spijt van krijgen.
/u/42458/icon.png?f=community){kind=icon}
Leuk en zeer vermakelijk topic!!
Ik ga ook even mijn setup tonen. De situatie is als volgt: ik woon in een jaren '30 huis en doe eigenlijk alles met Wifi. Ik heb vanaf mijn adsl modem 1 cat5e UTP lopen naar mijn werk/studeer/hobby kamer.
Nu ik de laatste jaren steeds meer met Cisco ben gaan werken en ook mijn certificeringen wil gaan halen heb ik al een tijdje een thuislab opgesteld staan om te oefenen en ervaring op te doen met Cisco apparatuur.
Een tijdje geleden was ik het zat om dat thuislab op mijn bureau te hebben staan en moest er een patchkast komen. Omdat ik van mening ben dat als je iets doet je het goed moet doen dus heb ik sinds kort een 42 HE patchkast in mijn kamer staan.
Ik ben afgelopen week begonnen met het aanleggen van de benodigde bekabeling hiervan.
De bedoeling is om een compleet 24poorts paneel vanuit de patchkast te koppelen met een 24 poorts paneel op mijn bureau. Dit heeft als voordeel dat ik alle console poorten vanaf het patchpaneel op mijn bureau beschikbaar heb (ik ben liever lui dan moe, een echte tweaker eigenschap ). Ook kan ik mijn desktop dan snel en makkelijk op een andere poort patchen (en dus een ander Vlan etc etc.)
Genoeg gepraat voor nu, foto's:
De patchkast in mijn kamer:
Patchpaneel compleet gedoggerd (klote werk
)
Rangeer en patchpaneel bovenin de kast:
De 24 UTP kabels netjes weggewerkt:
En nu verder met het doggeren van het "bureaupaneel", wordt vervolgd!!
Ik ga ook even mijn setup tonen. De situatie is als volgt: ik woon in een jaren '30 huis en doe eigenlijk alles met Wifi. Ik heb vanaf mijn adsl modem 1 cat5e UTP lopen naar mijn werk/studeer/hobby kamer.
Nu ik de laatste jaren steeds meer met Cisco ben gaan werken en ook mijn certificeringen wil gaan halen heb ik al een tijdje een thuislab opgesteld staan om te oefenen en ervaring op te doen met Cisco apparatuur.
Een tijdje geleden was ik het zat om dat thuislab op mijn bureau te hebben staan en moest er een patchkast komen. Omdat ik van mening ben dat als je iets doet je het goed moet doen dus heb ik sinds kort een 42 HE patchkast in mijn kamer staan.
Ik ben afgelopen week begonnen met het aanleggen van de benodigde bekabeling hiervan.
De bedoeling is om een compleet 24poorts paneel vanuit de patchkast te koppelen met een 24 poorts paneel op mijn bureau. Dit heeft als voordeel dat ik alle console poorten vanaf het patchpaneel op mijn bureau beschikbaar heb (ik ben liever lui dan moe, een echte tweaker eigenschap
). Ook kan ik mijn desktop dan snel en makkelijk op een andere poort patchen (en dus een ander Vlan etc etc.)Genoeg gepraat voor nu, foto's:
De patchkast in mijn kamer:
Patchpaneel compleet gedoggerd (klote werk
)Rangeer en patchpaneel bovenin de kast:
De 24 UTP kabels netjes weggewerkt:
En nu verder met het doggeren van het "bureaupaneel", wordt vervolgd!!
www.google.nl
:strip_exif()/u/182832/c0ne.gif?f=community)
Da's geen half werk
12 HE was niet genoeg neem ik aan
12 HE was niet genoeg neem ik aan
Why is it when your wife or girlfriend gets pregnant, all her friends rub her belly and say "congratulations!", But nobody rubs your dick and says "Good Job"?
Haha, 12HE is niet genoeg ;-)
Zo, het doggeren van het bureaupaneel is ook af:
En de eerste lab devices hangen er ook al in!
Deze week eerst eens geaarde spanning aanleggen... Voordat ik de rest volbouw.
De patchkast heeft ook al een naam: De Telefooncel. Sommige vrienden hadden al het idee om PTT groene verf te kopen voor me.
Zo, het doggeren van het bureaupaneel is ook af:
En de eerste lab devices hangen er ook al in!
Deze week eerst eens geaarde spanning aanleggen... Voordat ik de rest volbouw.
De patchkast heeft ook al een naam: De Telefooncel. Sommige vrienden hadden al het idee om PTT groene verf te kopen voor me.
www.google.nl
Hij kan er zo 1 (gratis) ophalen:
[...]
Had dan een KPN rack gekocht
http://forum.fok.nl/topic/1936785
:strip_icc():strip_exif()/u/329168/crop57d44c3214202_cropped.jpeg?f=community)
Hoi iedereen,
Voor mijn eindwerk op school heb ik besloten ons huidige "netwerk"aan te pakken en te verbeteren.
Momenteel is het een combinatie van wireless en bekabeld maar er moet vooral een groot deel extra bekabeling bijkomen.
Momenteel ziet het er als volgt uit:
Problemen die we hier vooral hebben is de slechte wifi ontvangst en snelheid op de 2e verdieping door de betonnen muren en vloeren die het signaal afzwakken.
Ook de grote hoeveelheid data die overal verspreid staat opgeslagen is een grote ramp. Als we snel iets moeten zoeken zijn we makkelijk al een 15min bezig ...
Dit wil ik helemaal anders zien, er zal nieuwe bekabeling komen (Cat 5e), een extra access point en een NAS zodat al onze data centraal staat.
Ik heb ook al redelijk wat gelezen hier op dit topic en naar de vorige posts gekeken en ik moet zeggen dat er een hele boel mooie dingen tussen zitten.
Het 2e hands stukje "Vraag en Aanbod" heb ik ook goed in de gaten gehouden de laatste weken en zo heb ik toch al een switch gevonden die aan mijn eisen voldoet.
De HP Procurve 1800-24G - 24 poorten Manageable Gigabit switch.
Ook is er een Zywall USG 20 firewall onderweg die dienst zal doen als Router, DNS, DHCP, NAT en VPN server voor remote acces naar de NAS toe.
Een patchkast was me iets te duur voor wat het moet doen, dus ben ik er zelf aan beginnen knutselen en ben momenteel al tot dit gekomen:
Zoals je kan zien moet er nog 1 plank inkomen voor de firewall op te zetten, maar dit wordt normaal morgen/zaterdag gedaan. Wat op de foto niet is te zien, is dat er achter de switch een stekkerblok is vastgemaakt zodat ik ook geen slordige indruk maak met stroomkabels.
Bij de switch zelf waren geen brackets meer aanwezig en omdat er een fan aan de zijkant zit, heb ik besloten hem dan zo op te hangen zodat er genoeg airflow is (ipv plat tegen de zijkant te plaatsen).
Van zodra deze helemaal in orde is kan ik hem gaan bevestigen en kabels beginnen leggen :-)
Ondertussen heb ik dan ook al eens nagedacht over de layout van de "patchkast" en deze zou er ongeveer zou gaan uitzien.
Uit de vorige topics heb ik dan een zeer goedkope webshop gevonden in Duitsland (letts-sell) die goedkope netwerkproducten levert. Dus hier heb ik dan ook al een bestelling geplaatst voor de kabels, pluggen, wandcontactdoosjes enz.
Dus nu ben ik momenteel nog aan het wachten op de firewall om alles te plaatsen en kabels te beginnen leggen
Dit was het voorlopig voor mijn 1e post ivm "mijn thuisnetwerk", laat maar weten wat jullie er van vinden en of waar ik al de mist ben in gegaan ;-)
Voor mijn eindwerk op school heb ik besloten ons huidige "netwerk"aan te pakken en te verbeteren.
Momenteel is het een combinatie van wireless en bekabeld maar er moet vooral een groot deel extra bekabeling bijkomen.
Momenteel ziet het er als volgt uit:
Problemen die we hier vooral hebben is de slechte wifi ontvangst en snelheid op de 2e verdieping door de betonnen muren en vloeren die het signaal afzwakken.
Ook de grote hoeveelheid data die overal verspreid staat opgeslagen is een grote ramp. Als we snel iets moeten zoeken zijn we makkelijk al een 15min bezig ...
Dit wil ik helemaal anders zien, er zal nieuwe bekabeling komen (Cat 5e), een extra access point en een NAS zodat al onze data centraal staat.
Ik heb ook al redelijk wat gelezen hier op dit topic en naar de vorige posts gekeken en ik moet zeggen dat er een hele boel mooie dingen tussen zitten.
Het 2e hands stukje "Vraag en Aanbod" heb ik ook goed in de gaten gehouden de laatste weken en zo heb ik toch al een switch gevonden die aan mijn eisen voldoet.
De HP Procurve 1800-24G - 24 poorten Manageable Gigabit switch.
Ook is er een Zywall USG 20 firewall onderweg die dienst zal doen als Router, DNS, DHCP, NAT en VPN server voor remote acces naar de NAS toe.
Een patchkast was me iets te duur voor wat het moet doen, dus ben ik er zelf aan beginnen knutselen en ben momenteel al tot dit gekomen:
Zoals je kan zien moet er nog 1 plank inkomen voor de firewall op te zetten, maar dit wordt normaal morgen/zaterdag gedaan. Wat op de foto niet is te zien, is dat er achter de switch een stekkerblok is vastgemaakt zodat ik ook geen slordige indruk maak met stroomkabels.
Bij de switch zelf waren geen brackets meer aanwezig en omdat er een fan aan de zijkant zit, heb ik besloten hem dan zo op te hangen zodat er genoeg airflow is (ipv plat tegen de zijkant te plaatsen).
Van zodra deze helemaal in orde is kan ik hem gaan bevestigen en kabels beginnen leggen :-)
Ondertussen heb ik dan ook al eens nagedacht over de layout van de "patchkast" en deze zou er ongeveer zou gaan uitzien.
Uit de vorige topics heb ik dan een zeer goedkope webshop gevonden in Duitsland (letts-sell) die goedkope netwerkproducten levert. Dus hier heb ik dan ook al een bestelling geplaatst voor de kabels, pluggen, wandcontactdoosjes enz.
Dus nu ben ik momenteel nog aan het wachten op de firewall om alles te plaatsen en kabels te beginnen leggen
Dit was het voorlopig voor mijn 1e post ivm "mijn thuisnetwerk", laat maar weten wat jullie er van vinden en of waar ik al de mist ben in gegaan ;-)
WOW geniaal uitgewerkt.
Patchkast leuk bedacht, maar het had (denk ik, of je had stuk hout nog liggen) goedkoper gekunt van de KEA, LackRack
Ben wel benieuwd naar aanleg en resultaat in praktijk.
Uhm waarmee heb je het getekent? Het zijn geen visio icoontjes
Patchkast leuk bedacht, maar het had (denk ik, of je had stuk hout nog liggen) goedkoper gekunt van de KEA, LackRack
Ben wel benieuwd naar aanleg en resultaat in praktijk
.Uhm waarmee heb je het getekent? Het zijn geen visio icoontjes
Blog - Glasnet status (privé log) - Nette LAN - RIPE Atlas Probe
Dat is wel een mooi programma idd, jammer dat het niet volledig gratis is.
Normaal gebruik ik Diagram.ly, maar die kan de verbindingen/lijntjes niet zo mooi 'routen' met bochten en zo
Normaal gebruik ik Diagram.ly, maar die kan de verbindingen/lijntjes niet zo mooi 'routen' met bochten en zo
Gewoon een heel grote verzameling snoertjes
Vandaag weer een hele dag gewerkt aan de bekabeling.
Hier heb ik een aansluitpunt met stopcontact geplaatst voor het draadloos access point voor op de bovenverdieping. Ineens 2 aansluitingen voorzien (je weet nooit voor later).
Al een aantal kabels getrokken maar nog niet aangesloten.
Kabels gestript.
Voor de 1e keer met een LSA tool gewerkt, het zag er moeilijker uit dan het uitvoeren zelf. De kracht die je moet zetten is zo goed als te verwaarlozen.
Dan een kabelgoot aangebracht onder mijn bureau. 2x stopcontact, 2x LAN, 1x LAN (komt een VLAN op) en TV/Radio. De VLAN op de 1 alleenstaande aansluiting zal dienen voor PC's die ik ter reparatie krijg. Zo blijf mijn thuisnetwerk gespaard van mogelijk virussen, malware of andere zaken die mogelijk op de PC aanwezig zouden kunnen zijn.
De 2 afdekplaatjes hebben een andere kleur, dit stoort mij niet zo erg aangezien ze toch verstopt zitten onder mijn bureau. Ik kan het ook zien als een extra aandachtspunt om mij niet te vergissen met de LAN-VLAN aansluiting.
Kabels aangesloten op de wandcontactdoosjes en de kabels al voor een groot deel mooi gebundeld op de balk.
Ook de geïmproviseerde patchkast heb ik al een plaatsje gegeven in de berging. Hier zullen alle kabels van de bovenverdieping op toekomen.
Voorlopig zal het zo even blijven staan aangezien ik donderdag pas terug een dag vrij ben om er aan verder te kunnen werken.
Sorry voor de beknopte besprekingen maar het was een drukke dag en ik had niet veel fut meer om nog meer tekst te verzinnen. Ik heb mezelf nog verplicht deze post te maken vooraleer ik ga slapen, dus bij deze is dit gebeurt en zoek ik mijn bed op.
Tot de volgende (wrs donderdag)
Hier heb ik een aansluitpunt met stopcontact geplaatst voor het draadloos access point voor op de bovenverdieping. Ineens 2 aansluitingen voorzien (je weet nooit voor later).
Al een aantal kabels getrokken maar nog niet aangesloten.
Kabels gestript.
Voor de 1e keer met een LSA tool gewerkt, het zag er moeilijker uit dan het uitvoeren zelf. De kracht die je moet zetten is zo goed als te verwaarlozen.
Dan een kabelgoot aangebracht onder mijn bureau. 2x stopcontact, 2x LAN, 1x LAN (komt een VLAN op) en TV/Radio. De VLAN op de 1 alleenstaande aansluiting zal dienen voor PC's die ik ter reparatie krijg. Zo blijf mijn thuisnetwerk gespaard van mogelijk virussen, malware of andere zaken die mogelijk op de PC aanwezig zouden kunnen zijn.
De 2 afdekplaatjes hebben een andere kleur, dit stoort mij niet zo erg aangezien ze toch verstopt zitten onder mijn bureau. Ik kan het ook zien als een extra aandachtspunt om mij niet te vergissen met de LAN-VLAN aansluiting.
Kabels aangesloten op de wandcontactdoosjes en de kabels al voor een groot deel mooi gebundeld op de balk.
Ook de geïmproviseerde patchkast heb ik al een plaatsje gegeven in de berging. Hier zullen alle kabels van de bovenverdieping op toekomen.
Voorlopig zal het zo even blijven staan aangezien ik donderdag pas terug een dag vrij ben om er aan verder te kunnen werken.
Sorry voor de beknopte besprekingen maar het was een drukke dag en ik had niet veel fut meer om nog meer tekst te verzinnen. Ik heb mezelf nog verplicht deze post te maken vooraleer ik ga slapen, dus bij deze is dit gebeurt en zoek ik mijn bed op.
Tot de volgende (wrs donderdag)
:strip_icc():strip_exif()/u/354947/crop57060740a946b_cropped.jpeg?f=community)
Hier nog even een grafisch voorbeeld van hoe het eruit ziet.
- Je hebt de gebruikers die hun UTP kabel hebben aangesloten op een wandcontactdoos.
- Deze wandcontactdoos is via een UTP kabel verbonden op het patchpaneel.
- Alle uitgangen van deze wandcontactdozen op het patchpaneel moeten worden aangesloten op de switch indien ze willen kunnen communiceren via het netwerk
- En dan heb je nog 1 UTP kabel nodig van de switch naar je modem om op het internet te kunnen.
Is zoiets moeilijk aan te sluiten op een patchpanel of is dat enkel kwestie van de juiste kleurtjes met elkaar te verbinden ?
Ik ben er zelf ook mee bezig in mijn eigen thuisnetwerk en het is echt niet moeilijk.
De kleurcode's staan aangegeven op de aansluiting in het patchpaneel, je moet dus enkel de juiste kleur van kabel verbinden met de kleur die overeenkomt op het patchpaneel.
Je koopt best wel een LSA tool om hem makkelijk in de houder te klikken (niet duur)
Deze tool knipt de kabel ook meteen af zodat er geen overtollige kabel achterblijft.
Hier ook nog een filmpje:
De kleurcode's staan aangegeven op de aansluiting in het patchpaneel, je moet dus enkel de juiste kleur van kabel verbinden met de kleur die overeenkomt op het patchpaneel.
Je koopt best wel een LSA tool om hem makkelijk in de houder te klikken (niet duur)
Deze tool knipt de kabel ook meteen af zodat er geen overtollige kabel achterblijft.
Hier ook nog een filmpje:
[ Voor 6% gewijzigd door Toon-VA op 05-03-2013 15:33 ]
Update van eerdere post ivm vraag Synology een paar posts terug:
Was
Is nu
UPC modem staat op het kastje ivm ontvangst. Dit was sowieso nodig om ruimte te maken voor de NAS. Betreft een Synology 212J
Was
Is nu
UPC modem staat op het kastje ivm ontvangst. Dit was sowieso nodig om ruimte te maken voor de NAS. Betreft een Synology 212J
"Never argue with a fool. He will only drag you down to his level and beat you on experience."
Je kan ze direct op switch prikken. Moet je wel de juiste kabel hebben!
Als er een hard plastic in het midden heb word rj45 erop dicht knijpen wat lastiger.
http://i46.tinypic.com/24lvbs9.jpg
Verder met patch paneel oogt het een stuk netter.
Mr_gadget en sloth waren wij al voor
[ Voor 3% gewijzigd door RobbyTown op 06-03-2013 14:32 ]
Blog - Glasnet status (privé log) - Nette LAN - RIPE Atlas Probe
Heb al een tijdje niets meer gereageerd maar leef nog
Kleine tussenstand:
Heb al een tijdje niets meer gereageerd maar leef nog
Kleine tussenstand:
de "tv" muur
rechts en links halverwege komen 2 wandlampjes
rechts en links onder dubbele stopcontacten
Dit is een 2e "TV-plek" mocht de TV ooit verzet worden naar een andere muur
1x CAI doos
1x UTP doos
4x stopcontact
ingezoomd op de "TV-plek"
5 stopcontacten
2 dozen voor UTP
1 doos voor CAI
Op de hele vloer komt nog vloerverwarming en 8 cm afsmeervloer
Kleine tussenstand:
Heb al een tijdje niets meer gereageerd maar leef nog
Kleine tussenstand:
de "tv" muur
rechts en links halverwege komen 2 wandlampjes
rechts en links onder dubbele stopcontacten
Dit is een 2e "TV-plek" mocht de TV ooit verzet worden naar een andere muur
1x CAI doos
1x UTP doos
4x stopcontact
ingezoomd op de "TV-plek"
5 stopcontacten
2 dozen voor UTP
1 doos voor CAI
Op de hele vloer komt nog vloerverwarming en 8 cm afsmeervloer
[ Voor 78% gewijzigd door -_- op 06-03-2013 23:20 ]
Jan, ik heb bij deze winkel mijn kabels en WCD's en patchpanel gekocht. http://lets-sell.info/. Snelle levering en kwaliteits materiaal
:strip_icc():strip_exif()/u/274745/Avatar%2520tweakers.jpg?f=community){kind=avatar}
Ik heb vorige week toch minder tijd gehad dan gedacht, dan nog een weekendje weggeweest met de jeugdbeweging dus vandaag terug gesleuteld aan het netwerk.
Nog enkele wandcontactdoosjes geplaats en bekabel (verdieping 1 en 2 is momenteel klaar).
Dan begonnen aan het patchpaneel te bekabelen.
De voorlopige bekabeling met de switch (verdieping 1 en 2 hebben nu internet), alles voor de benedenverdieping is voor de komende weken.
Geel = Telenet modem / Rood = Intern netwerk (DHCP - NAT - Firewall) / Groen = Accepoint (Momenteel enkel AP op de bovenverdieping)
Ook alle kabels nu netjes opgeruimd en op de balk bevestigd, dit maakt het makkelijker voor mij als ik er toch nog eens moest komen om problemen op te lossen.
Nu ben ik nog aan het wachten op de verkoop van mijn Zywall USG 20 en dan de aankoop van een USG 100, momenteel heb ik een geïnteresseerde persoon dus het kan snel gaan ;-)
Wat staat er nu nog op de planning:
Heeft er hier iemand een paar gebruiksvriendelijke tools om je netwerksnelheid (geen speedtest van je ISP) te testen tussen 2 pc in je netwerk? Ik zou willen kijken of ik alles zo een beetje goed heb aangesloten en ik mijn Gigabit snelheid haal.
Edit: Nu wil ik eens volgens de regels van Tweakers spelen en dan krijg ik nog geen afbeeldingen te zien (ik heb een kleine en grote versie geupload van de prentjes en als tumbnail aangeboden met hun code volgens de FAQ).
http://gathering.tweakers.net/forum/faq/forumsurvival#images
"
"
Nog enkele wandcontactdoosjes geplaats en bekabel (verdieping 1 en 2 is momenteel klaar).
Dan begonnen aan het patchpaneel te bekabelen.
De voorlopige bekabeling met de switch (verdieping 1 en 2 hebben nu internet), alles voor de benedenverdieping is voor de komende weken.
Geel = Telenet modem / Rood = Intern netwerk (DHCP - NAT - Firewall) / Groen = Accepoint (Momenteel enkel AP op de bovenverdieping)
Ook alle kabels nu netjes opgeruimd en op de balk bevestigd, dit maakt het makkelijker voor mij als ik er toch nog eens moest komen om problemen op te lossen.
Nu ben ik nog aan het wachten op de verkoop van mijn Zywall USG 20 en dan de aankoop van een USG 100, momenteel heb ik een geïnteresseerde persoon dus het kan snel gaan ;-)
Wat staat er nu nog op de planning:
- Bekabelen benedenverdieping
- Plaatsen wandcontactdozen
- Aankoop Router / Firewall
- Aankoop NAS
- Finetunen
Heeft er hier iemand een paar gebruiksvriendelijke tools om je netwerksnelheid (geen speedtest van je ISP) te testen tussen 2 pc in je netwerk? Ik zou willen kijken of ik alles zo een beetje goed heb aangesloten en ik mijn Gigabit snelheid haal.
Het is op zich niet zo heel moeilijk te maken hoor, een paar houten plankjes en metalen hoeken en je bent al voor 50% klaar:
[...]
Allemachtig, weet je wel hoe onmoedigend jouw "geïmproviseerde patchkast" is voor wie hier naar uitvoerbare ideeën zoekt??
Edit: Nu wil ik eens volgens de regels van Tweakers spelen en dan krijg ik nog geen afbeeldingen te zien (ik heb een kleine en grote versie geupload van de prentjes en als tumbnail aangeboden met hun code volgens de FAQ).
http://gathering.tweakers.net/forum/faq/forumsurvival#images
"
"
[ Voor 7% gewijzigd door Toon-VA op 12-03-2013 20:13 ]
:strip_icc():strip_exif()/u/48952/Ultraman-60x60-Ray-Animated.jpg?f=community)
Ik vind het echt heel leuk dat je laat zien hoe je het aanpakt! Ikzelf zit nu te denken ga ik dit ook doen. Ik heb het spul al een jaar liggen. Heb je die maten van die patchkast gevonden? Want ik heb zelf een 10 inch patchpaneeltje (tenminste dat denk ik
) maar ik kan daar de officiele maten niet van vinden. Hoe diep moet je zoiets maken?Daarnaast. Ondanks dat het een betaalbaar alternatief is vind ik deze 'wat minder' afgewerkt. Sorry, ik werk veel met hout en ik zie gewoon dat het veel netter kan. Wat ik zie is dat je het goed hebt gedaan om je patchpaneel niet aan je MDF te schroeven. MDF houdt totaal niets vast door haar structuur. Onder je patchpaneel zit je switch die je met 6 boutjes hebt vastgeschroefd.
Als je nou over de hele hoogte van je patchkast een houten balk zet (of van die 19 inch oren die je kunt krijgen bij de pro audio boer) dan ziet het er 10 keer netter en steviger uit. Dan kun je alle apparaten op dezelfde manier monteren. Als je nog servertjes oid ophangt dan kun je altijd aan het achtereind van je nog van die haakse beugeltjes zetten.
/u/262016/crop64ed94e1a7757_cropped.png?f=community)
Ja, ik ben er ook niet 100% tevreden van maar voorlopig zal het zo blijven staan. Als ik ooit een versie 2 of in mijn eigen huis een soort gelijk systeem maak dan zal het er anders uitzien:
[...]
Ik vind het echt heel leuk dat je laat zien hoe je het aanpakt! Ikzelf zit nu te denken ga ik dit ook doen. Ik heb het spul al een jaar liggen. Heb je die maten van die patchkast gevonden? Want ik heb zelf een 10 inch patchpaneeltje (tenminste dat denk ik
Daarnaast. Ondanks dat het een betaalbaar alternatief is vind ik deze 'wat minder' afgewerkt. Sorry, ik werk veel met hout en ik zie gewoon dat het veel netter kan. Wat ik zie is dat je het goed hebt gedaan om je patchpaneel niet aan je MDF te schroeven. MDF houdt totaal niets vast door haar structuur. Onder je patchpaneel zit je switch die je met 6 boutjes hebt vastgeschroefd.
Als je nou over de hele hoogte van je patchkast een houten balk zet (of van die 19 inch oren die je kunt krijgen bij de pro audio boer) dan ziet het er 10 keer netter en steviger uit. Dan kun je alle apparaten op dezelfde manier monteren. Als je nog servertjes oid ophangt dan kun je altijd aan het achtereind van je nog van die haakse beugeltjes zetten.
. Van de MDF wist ik dat ik niet teveel moest verwachten daarom 2 houten balkjes geplaatst voor het patchpaneel in te schroeven.Maar het hangt dan ook in de berging, tussen de verwarmingsketel en de wasmanden, dus het moest er ook niet super uitzien (elk bezoek dat je daar maakt is nog geen 2min)
De afmetingen van de kast heb ik zelf zo een beetje gekozen, ik heb de afmetingen van 1U genomen en deze opgeteld voor de plaatsen die ik ongeveer nodig zou hebben. Het papier met de exacte afmetingen ligt thuis maar ik zal het vanavond/morgen online zetten. (kort uit het hoofd dacht ik 48,5 cm breed en 25 cm hoog - diepte weet ik niet meer)
Iperf en Jperf zal ik eens bekijken en hopelijk vallen de snelheidsresultaten mee
Edit:
Even op wikipedia gaf me deze informatie:
Rack Unit (U)
Racks are divided into regions, 1.75 inches (44.45 mm) in height, within which there are three complete hole pairs in a vertically symmetric pattern, the holes being centered 0.25 inches (6.35 mm), 0.875 inches (22.23 mm), and 1.5 inches (38.10 mm) from the top or bottom of the region. Such a region is commonly known as a U, for "unit", or in German "HE" (for Höheneinheit) and heights within racks are measured by this unit. Rack-mountable equipment is usually designed to occupy some integer number of U. For example, an oscilloscope might be 4U high, and rack-mountable computers are most often 1U or 2U high. A blade server enclosure might require 10U.
Occasionally, one may see fractional U devices such as a 1.5U server, but these are much less common. 1.5U servers have more airflow, less noise and better cooling than 1U servers, and are still more space-efficient than 2U servers.[8]
The height of a rack can vary from a few inches, such as in a broadcast console, to a floor mounted rack whose interior is 45 rack units (78.75 inches / 200 centimetres) high. Many wall-mounted industrial equipment enclosures have 19-inch rack rails to support mounting of equipment.
[ Voor 23% gewijzigd door Toon-VA op 13-03-2013 15:16 ]
/u/11437/wandcontactdoos.png?f=community)
http://wiki.eth0.nl/index.php/LackRack ? Low-cost en gelakt dus enigszins waterdicht:
Als ik ooit een versie 2 of in mijn eigen huis een soort gelijk systeem maak dan zal het er anders uitzien
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
Binnekort ook weer een update van mijn 42he patchkast, ben inmiddels bezig met de stroomvoorziening. Uiteraard moeten er in de (semi-proffesionele) patchkast 2 aparte groepen binnenkomen, stay tuned
www.google.nl
Heb naar m'n slaapkamer een kabel lopen, die uitkomt in een ISDN muurdoosje van de Gamma. Niet helemaal netjes, maargoed het werkt al jaren prima, dus waarom vervangen?

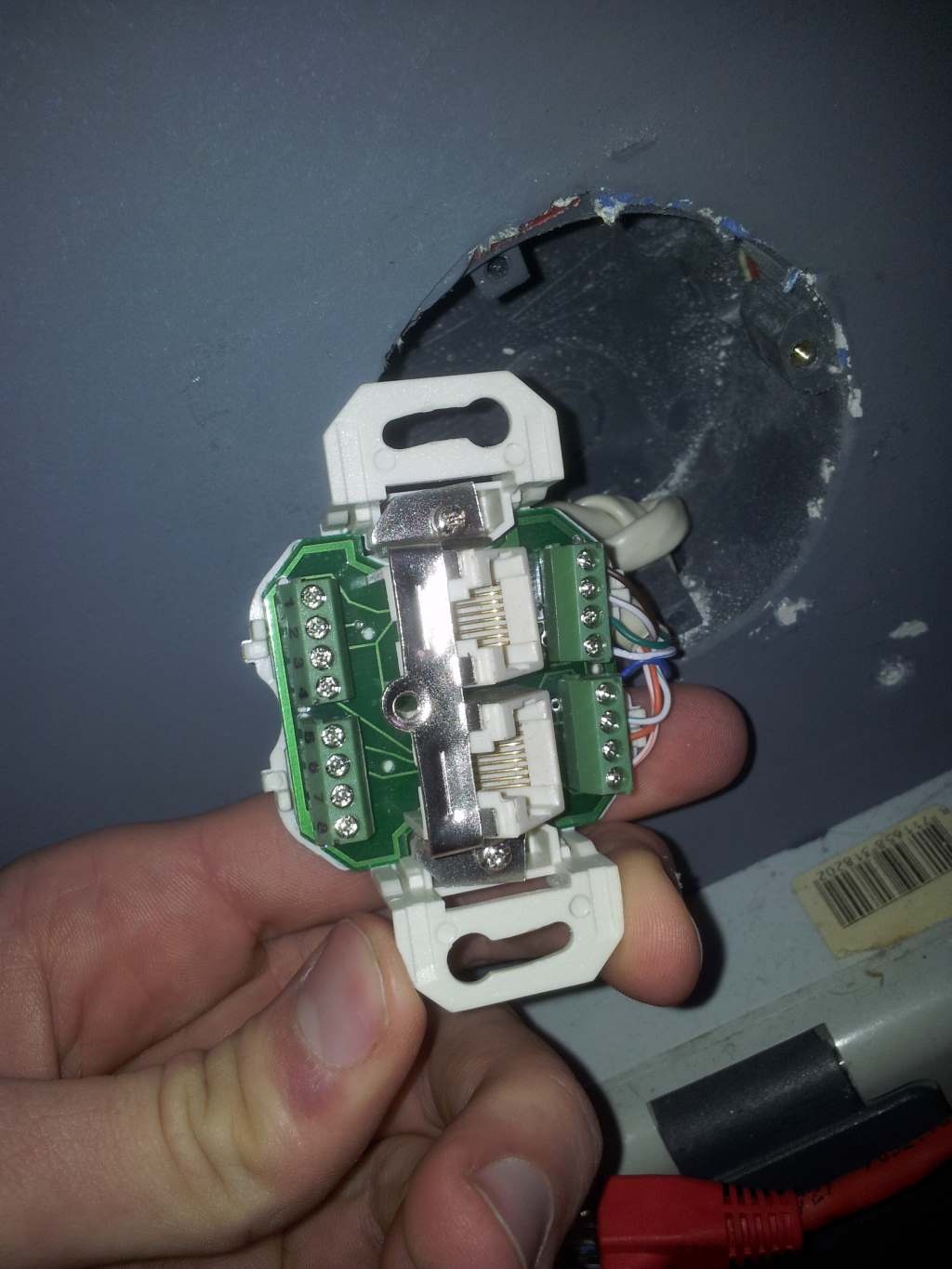

Het muurdoosje heeft 2 uitgangen, waarvan ik er nu maar eentje gebruik. Zou graag nog een kabel trekken, en dan ook de 2e gebruiken. Maar gaat dat lukken met het huidige doosje? Het lijkt wel alsof de poortjes zijn doorverbonden o.i.d.
Het muurdoosje heeft 2 uitgangen, waarvan ik er nu maar eentje gebruik. Zou graag nog een kabel trekken, en dan ook de 2e gebruiken. Maar gaat dat lukken met het huidige doosje? Het lijkt wel alsof de poortjes zijn doorverbonden o.i.d.
:strip_icc():strip_exif()/u/65843/chef60x60.jpg?f=community)
Nou, probeer als eerste eens uit of die andere poort het ook doet...:
Het muurdoosje heeft 2 uitgangen, waarvan ik er nu maar eentje gebruik. Zou graag nog een kabel trekken, en dan ook de 2e gebruiken. Maar gaat dat lukken met het huidige doosje? Het lijkt wel alsof de poortjes zijn doorverbonden o.i.d.

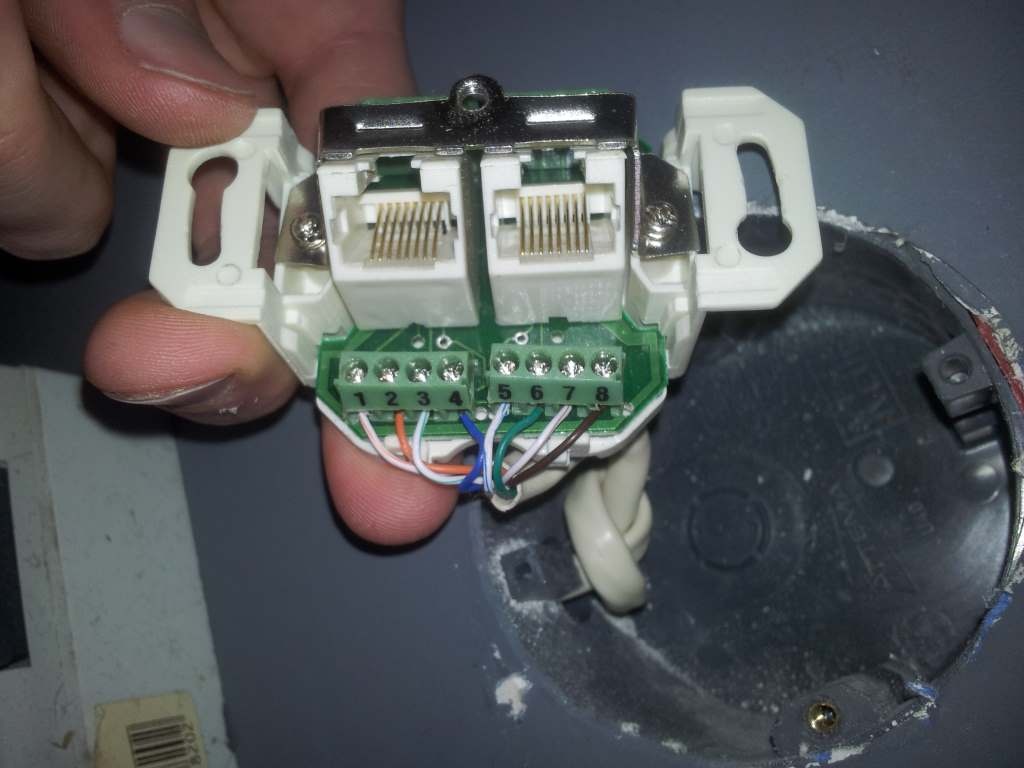

Maar het lijkt er sterk op dat vier van de acht aders naar de ene, en vier naar de andere poort toegaan. Dat is de gebruikelijke truc om met 1 UTP kabel twee poorten aan te sluiten - maar dan wel voor max. 100Mbit snelheid. Wil je (ooit) gigabit, dan heb je 1 UTP kabel (8-draads) nodig per poort.
Maar: hoe is de andere kant van de kabel aangesloten? Is dat gewoon een 8-pins connector of zo?
Andere poortje doet het nu ook, zonder iets te veranderen. Daar zit iets niet helemaal goed dus
Aan de andere kant zit gewoon een RJ45 netjes op de goede adervolgorde geknepen.
Volgens mij gaat gigabit dan sowieso niet lukken met dit doosje.
Zijn er ook lokale winkels waar ik een goede inbouw doos kan kopen? Op internet ken ik er genoeg, maar dan zit je incl. verzendkosten op 15 euro voor 1 doosje, en dat is toch wel een beetje veel.
Aan de andere kant zit gewoon een RJ45 netjes op de goede adervolgorde geknepen.
Volgens mij gaat gigabit dan sowieso niet lukken met dit doosje.
Zijn er ook lokale winkels waar ik een goede inbouw doos kan kopen? Op internet ken ik er genoeg, maar dan zit je incl. verzendkosten op 15 euro voor 1 doosje, en dat is toch wel een beetje veel.
Verwijderd
Eindelijk de tijd gevonden om eens aan mijn LAN afwerking te beginnen.
Alles is nu zover klaar dat ik alleen nog moet gaan doggen , patchen en de kabels erachter even netjes wegwerken.
VOOR
NA
Ombouw is gemaakt van 18mm MDF en alles mat zwart gespoten.
Nu de rest van de meterkast verder naar beneden afwerken ,zodat die er ook pico bello uitziet.
Alles is nu zover klaar dat ik alleen nog moet gaan doggen , patchen en de kabels erachter even netjes wegwerken.
VOOR
NA
Ombouw is gemaakt van 18mm MDF en alles mat zwart gespoten.
Nu de rest van de meterkast verder naar beneden afwerken ,zodat die er ook pico bello uitziet.
:strip_exif()/u/12601/cat_matrix2.gif?f=community)
Dit topic is gesloten.
