[CiP] Harman/Kardon HTPC

[Anoniem: 181231]

@Killardude, Krijgen we dan ook nog een CIP van jou?

[Reinier]

Update: LEDjes!

Eindelijk weer wat updates

M'n HTPC heeft er de laatse maanden zo bijgestaan:





De kap zit scheef (omdat de achterkant (gemaakt van hoekprofielen) niet netjes op maat was. Verder hangen er aan de voorkant wat kabels uit, de IR-ontvanger ligt ergens in de kast, DVD-brander zit er niet in, er zijn nog geen blauwe ledjes te zien en het VFD-display zit er ook nog niet in (hoewel die wel werkt!).

Hoog tijd om de draad weer op te pakken
Eerst het ding opgengeschroefd... veel stof:



Ik had een hoop blauwe ledjes besteld en die waren inmiddels bezorgd. Eerst even kijken of ik de powerled door een blauwe kon vervangen:



Dat werkt prima. Achter de aan/uitknop van de receiver ziet dat er zo uit (de knop werkt nog niet):



Meer volgt! (beloofd )

[Extera]

wow, nice man. Zit zelf te kijken voor een AVR 135 die zijn echt goedkoop nu.

succes met je mod verder. word wel wat

[Reinier]

Het is een beetje off-topic, maar Samsung heeft een serie printers die hier erg mooi bij past

[MikeyMan]

Reinier schreef op donderdag 09 november 2006 @ 21:26:

Update: LEDjes!

Eindelijk weer wat updates

M'n HTPC heeft er de laatse maanden zo bijgestaan:

[afbeelding]

[afbeelding]

De kap zit scheef (omdat de achterkant (gemaakt van hoekprofielen) niet netjes op maat was. Verder hangen er aan de voorkant wat kabels uit, de IR-ontvanger ligt ergens in de kast, DVD-brander zit er niet in, er zijn nog geen blauwe ledjes te zien en het VFD-display zit er ook nog niet in (hoewel die wel werkt!).

Hoog tijd om de draad weer op te pakken
Eerst het ding opgengeschroefd... veel stof:

[afbeelding]

Ik had een hoop blauwe ledjes besteld en die waren inmiddels bezorgd. Eerst even kijken of ik de powerled door een blauwe kon vervangen:

[afbeelding]

Dat werkt prima. Achter de aan/uitknop van de receiver ziet dat er zo uit (de knop werkt nog niet):

[afbeelding]

Meer volgt! (beloofd )

Ziet er goed uit joh! Gaat helemaal goedkomen...

Enneh... Als je nog eens langs het postkantoor komt...

[Reinier]

MikeyMan schreef op donderdag 09 november 2006 @ 23:34:
[...]
Enneh... Als je nog eens langs het postkantoor komt...

Oja... damn, slecht nieuws MikeyMan, ik kan al die spullen niet meer vinden. Ik vrees dat ze bij of na het verhuizen iets te goed opgeborgen zijn danwel weggegooid Ik heb in ieder geval de twee grote heatsinks weggegooid en misschien per ongeluk nog meer.

Sorry dat ik je dat niet wat eerder heb laten weten, niet meer aan gedacht.

[MikeyMan]

Reinier schreef op donderdag 09 november 2006 @ 23:42:
[...]

Oja... damn, slecht nieuws MikeyMan, ik kan al die spullen niet meer vinden. Ik vrees dat ze bij of na het verhuizen iets te goed opgeborgen zijn danwel weggegooid Ik heb in ieder geval de twee grote heatsinks weggegooid en misschien per ongeluk nog meer.

Sorry dat ik je dat niet wat eerder heb laten weten, niet meer aan gedacht.

Das matig...

[Godric]

Leuk weer wat van je te horen! Ik ben van plan mijn mod in een versterker weer op te pakken (na het afmaken van de Red Rogue). Ipv enkel een server wil ik er ook een media center van maken, dat vraagt om wat nieuwe functionaliteiten. Ben dus zeker benieuwd naar jouw vorderingen!

[ Voor 16% gewijzigd door Godric op 09-11-2006 23:53 ]

[Reinier]

Update: Nog meer LEDjes!

Volgende stap: achter de volumeknop (die nog geen functie heeft, en dat blijft misschien zo) komen acht leds wat de bekende blauwe H/K look op moet leveren.

De originele ledjes heb ik nog op de printplaat zitten maar ik heb er toch voor gekozen om het vanaf scratch zelf te bouwen. Links de originele print, in het midden de VFD (waar ik niets mee kan) en rechts het bordje waar ik mee aan de slag ga.



Uiteraard deed ik het eerst verkeerd In spiegelbeeld dus (zie bovenste bordje, het gat tussen de leds klopte niet). Dus maar weer opnieuw begonen, en ditmaal eerst solderen en daarna het gat zagen.



Even later hebben we acht ledjes, toevallig kwamen de afstanden op het printbordje (hoe heet dat officieel?) mooi overeen met de originele printplaat.

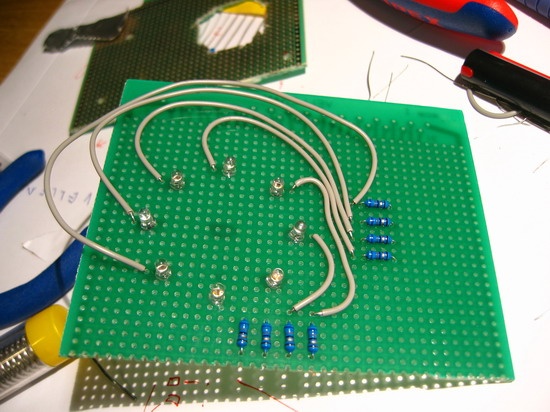

Weerstandjes en draadjes erbij



Licht!



Best mooi al zeg ik het zelf.



Volgende stap: de blauw verlichte aan/uitschakelaar linksonder op het front.

Dit is het origineel:



En ook die bouw ik na op zo'n groen geval.



Plaatje netjes afwerken, gaatjes boren en op het frontpaneel schroeven:



Idem voor de volumeknopledjes (best een flinke printplaat voor acht van die ledjes )



(Er gaat in totaal een complete rol ducttape in deze mod )

Dit is het resultaat, ziet er netjes uit heh? Plaatje is misschien wat donker, maat het idee lijkt me duidelijk.



IR-ontvanger en dvd-brander zitten er inmiddels ook in en de hele achterkant heb ik opnieuw gebouwd. Dit keer past het wel allemaal
Morgen of overmorgen bouw ik het VFD in en dan is het ding eigenlijk zo'n beetje klaar.

[Reinier]

MikeyMan schreef op donderdag 09 november 2006 @ 23:45:

Das matig...

Zeker, en het spijt me echt

Godric schreef op donderdag 09 november 2006 @ 23:51:
Leuk weer wat van je te horen! Ik ben van plan mijn mod in een versterker weer op te pakken (na het afmaken van de Red Rogue). Ipv enkel een server wil ik er ook een media center van maken, dat vraagt om wat nieuwe functionaliteiten. Ben dus zeker benieuwd naar jouw vorderingen!

Red Rogue Dat is het betere werk, vergeleken met deze eenvoudige mod (waar ik al een jaar mee bezig ben )

[MikeyMan]

Reinier schreef op vrijdag 10 november 2006 @ 00:08:
[...]

Zeker, en het spijt me echt

Sjah, niks aan te doen...

Maar vind wel dat je -als genoegdoening- die volumeknop aan de gang moet krijgen

[Reinier]

Haha, nou ik vind het niet echt nuttig om iets met die knop te doen. Ik heb een draadloze muis, een werkende IR-ontvanger en een draadloos toetsenbord. Dus ik ga niet naar m'n HTPC toelopen om aan die knop te draaien.

Je moet maar iets anders kiezen als genoegdoening (wil je het originele VFD hebben? )

[Reinier]

Overigens is er wel wat kleurverschil: de blauwe leds op m'n AVR 130 zijn iets anders dan het blauw op de HTPC. Het is geen enorm verschil en het is niet echt storend, maar toch vind ik het jammer.

[_ferry_]

Je kunt ze ook nog omwisselen met de leds van de originele print? Lijkt mij het solderen wel waard.

[Godric]

Reinier schreef op vrijdag 10 november 2006 @ 00:26:
Overigens is er wel wat kleurverschil: de blauwe leds op m'n AVR 130 zijn iets anders dan het blauw op de HTPC. Het is geen enorm verschil en het is niet echt storend, maar toch vind ik het jammer.

Is het echt kleur of ook felheid? Anders kan je nog met weerstanden aan de slag gaan om de boel feller/minder fel te maken.

[Reinier]

_ferry_ schreef op vrijdag 10 november 2006 @ 07:06:
Je kunt ze ook nog omwisselen met de leds van de originele print? Lijkt mij het solderen wel waard.

Dat gaat mij nooit lukken Ik ben geen enorme soldeerheld en de pootjes van de originele ledjes zijn wel heel erg klein!

Godric schreef op vrijdag 10 november 2006 @ 08:24:
[...]
Is het echt kleur of ook felheid? Anders kan je nog met weerstanden aan de slag gaan om de boel feller/minder fel te maken.

Eigenlijk voornamelijk de kleur, felheid lijkt wel hetzelfde.

Maar het verschil is te klein om er heel veel werk in te stoppen.

[Zjosh]

Wat een ENORM! pcb voor die ledjes achter die knop... Beetje zonde van het materiaal vind ik dat altijd... Maarja, volgens mij gaat het jou er om dat het functioneerd Verder wel een gaaf idee, 2 de zelfde kasten boven op elkaar. Nice

[Reinier]

Ach, er was ruimte genoeg voor een grote printplaat en het werk wel lekkerder op een wat groter oppervalk. En zoals gezegd ben ik geen soldeerkoning
Het gaat er bij mij niet alleen om dat het functioneert hoor, ik kan het nou eenmaal niet netter (die leds solderen dus).

Maar ik heb ook wel e.e.a. met ducttape vastgezet (dvd-brander en ir-ontvanger bijvoorbeeld). Ik vind dat de afwerking binnen in de HTPC niet extreem netjes hoeft. Dus ja, daar geldt wel: als het functioneert, dan functioneert het en het hoeft niet mooier en netter dan strikt noodzakelijk. Voor de buitenkant van het ding geldt dat dus niet

Edit: en zoals je kunt zien moet het bordje ook wel zo groot zijn om de aanwezige schroefgaten (in de frontplaat) te kunnen gebruiken

[ Voor 10% gewijzigd door Reinier op 10-11-2006 11:28 ]

[Silver7]

Reinier schreef op donderdag 09 november 2006 @ 21:26:

Update: LEDjes!

Eindelijk weer wat updates

M'n HTPC heeft er de laatse maanden zo bijgestaan:

[afbeelding]

De kap zit scheef (omdat de achterkant (gemaakt van hoekprofielen) niet netjes op maat was. Verder hangen er aan de voorkant wat kabels uit, de IR-ontvanger ligt ergens in de kast, DVD-brander zit er niet in, er zijn nog geen blauwe ledjes te zien en het VFD-display zit er ook nog niet in (hoewel die wel werkt!).

Hoog tijd om de draad weer op te pakken
Eerst het ding opgengeschroefd... veel stof:

Is dat een doosje voor scart-kabels?

Kun je switchen? en zo ja, hoe heet dat merk?

[Reinier]

Jep, je kunt drie ingangen switchen naar een enkele uitgang (want m'n televisie heeft maar een (1) scart-aansluiting). Ondersteunt ook RGB over een van de drie kanalen. Het is een echte Vivanco AV Control 3.
Hangt gewoon bij de Media Markt en het ding is veel te duur voor zo'n veredelde schakelaar

[571Pro]

Reinier schreef op vrijdag 10 november 2006 @ 00:03:

Update: Nog meer LEDjes!

Volgende stap: achter de volumeknop (die nog geen functie heeft, en dat blijft misschien zo) komen acht leds wat de bekende blauwe H/K look op moet leveren.

De originele ledjes heb ik nog op de printplaat zitten maar ik heb er toch voor gekozen om het vanaf scratch zelf te bouwen. Links de originele print, in het midden de VFD (waar ik niets mee kan) en rechts het bordje waar ik mee aan de slag ga.

[afbeelding]

Uiteraard deed ik het eerst verkeerd In spiegelbeeld dus (zie bovenste bordje, het gat tussen de leds klopte niet). Dus maar weer opnieuw begonen, en ditmaal eerst solderen en daarna het gat zagen.

[afbeelding]

Even later hebben we acht ledjes, toevallig kwamen de afstanden op het printbordje (hoe heet dat officieel?) mooi overeen met de originele printplaat.

[afbeelding]

Weerstandjes en draadjes erbij

[afbeelding]

Licht!

[afbeelding]

Best mooi al zeg ik het zelf.

[afbeelding]

Volgende stap: de blauw verlichte aan/uitschakelaar linksonder op het front.

Dit is het origineel:

[afbeelding]

En ook die bouw ik na op zo'n groen geval.

[afbeelding]

Plaatje netjes afwerken, gaatjes boren en op het frontpaneel schroeven:

[afbeelding]

Idem voor de volumeknopledjes (best een flinke printplaat voor acht van die ledjes )

[afbeelding]

(Er gaat in totaal een complete rol ducttape in deze mod )

Dit is het resultaat, ziet er netjes uit heh? Plaatje is misschien wat donker, maat het idee lijkt me duidelijk.

[afbeelding]

IR-ontvanger en dvd-brander zitten er inmiddels ook in en de hele achterkant heb ik opnieuw gebouwd. Dit keer past het wel allemaal
Morgen of overmorgen bouw ik het VFD in en dan is het ding eigenlijk zo'n beetje klaar.

ik zou anders in jou geval de ledjes vanuit de vorige print gehaald hebben, en die dan hergesoldeerd hebben

zouden ietwat exactere kleuren weergeven dan ook

[Reinier]

Update: DVD-brander

Niet zo spannend, maar toch niet onbelangrijk: gat voor de dvd-brander gedremeld:



Ook in het kunststof frontpaneel heb ik een gat gezaagd, helaas heb ik het dempende tandwieltje wat het klepje langzaam open laat klappen moeten verwijderen, die zat precies op de enige plek waar de brander pastte.

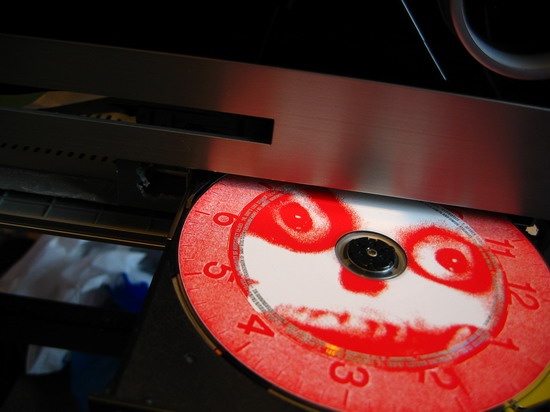

Hij past, en werkt:

[Anoniem: 196655]

mooi ik volg deze mod ik ga een mod maken ongeveer evengroot als deze maar ander consept

[k0ewl]

Reinier schreef op zaterdag 11 november 2006 @ 14:14:

Update: DVD-brander

Niet zo spannend, maar toch niet onbelangrijk: gat voor de dvd-brander gedremeld:

[afbeelding]

Ook in het kunststof frontpaneel heb ik een gat gezaagd, helaas heb ik het dempende tandwieltje wat het klepje langzaam open laat klappen moeten verwijderen, die zat precies op de enige plek waar de brander pastte.

[afbeelding]

[afbeelding]

Hij past, en werkt:

[afbeelding]

Wel jammer dat je het gat voor de DVD brander niet zo mooi hebt afgewerkt. De rest van de mod vind ik nog steeds erg mooi.

[Anoniem: 164668]

k0ewl schreef op zaterdag 11 november 2006 @ 15:37:
[...]

Wel jammer dat je het gat voor de DVD brander niet zo mooi hebt afgewerkt. De rest van de mod vind ik nog steeds erg mooi.

Idd...dit vindt ik ook...maar verder vindt ik het een mooie kast voor een HTPC...!
Ik ben benieuwd hoe die VFD er uit ziet achter dat plexie!

Suc6 verder!

[Satch]

Anoniem: 164668 schreef op zaterdag 11 november 2006 @ 17:54:
[...]


Idd...dit vindt ik ook...maar verder vindt ik het een mooie kast voor een HTPC...!
Ik ben benieuwd hoe die VFD er uit ziet achter dat plexie!

Suc6 verder!

vind ik schrijf je zonder t Sorry, maar hier kan ik me gewoon snel aan ergeren.

Ontopic: Het blijft een mooie mod en leuk dat eindelijk weer updates zijn

[Anoniem: 196655]

Metal schreef op zaterdag 11 november 2006 @ 18:31:
[...]

vind ik schrijf je zonder t Sorry, maar hier kan ik me gewoon snel aan ergeren.

Ontopic: Het blijft een mooie mod en leuk dat eindelijk weer updates zijn

ja ik ga hem volgen bookmarked

[Reinier]

Ik ga de gaten voor de cardreader en dvd-brander nog wel afwerken, maar ik weet nog niet precies hoe. Ik denk dat ik dun metaal op maat ga maken en vervolgens zwart verf.

In het midden zit nog een gat voor de fancontroller, maar de vier 80mm fans die ik heb werken er niet echt lekker mee (twee Papst-exemplaren werken er helemaal niet mee, twee Zalmans doen het ook niet echt goed). In dat gat zit nu de Zalman Fanmate.

Het VFD is inmiddels ingebouwd en werkt prima!

[Paul]

Leuk idee

Kun je voor de ledjes van de volumeknop niet de originele printplaat gebruiken en daar de baantjes van volgen / doorsnijden / draadjes eraan (Desnoods op het punt waar de ledjes zelf zitten / naar weerstandjes?

Idem voor de powerknop trouwens

[Reinier]

Denk toch dat ik de originele print ga gebruiken danwel de ledjes over ga zetten op mijn print, want ik ga me nu toch aan het kleurverschil ergeren. Het was ook het eerste wat m'n vriendin zei toen ze het apparaat zag
De volumeknop is minder erg, maar misschien vervang ik die led ook alsnog.

[Reinier]

Update: Achterkant en IR-ontvanger

Zoals gezegd, de achterkant is nu ook af. Dat wil zeggen, alles is nu op maat, maar omdat ik stukjes hoekprofiel heb hergebruikt zitten er wat lelijke stukken tussen. Maar de maatvoering klopt nu, dus eventueel kan ik dit in zijn geheel een keer nabouwen, maar dan netjes.
Onderaan komt ook nog een lang stuk hoekprofiel om het mooi af te werken.

De moederbordplaat maakt nu wel netjes een hoek van 90 graden. Dit omdat het opstaande deel nu aan de binnenkant van het bovenste hoekprofiel zit in plaats van aan de buitenkant. Zo past de kap er ook nog eens beter op.



De IR-ontvanger zit op z'n plek, precies waar de originele ook zat. In het zwarte plexi van het voorpaneel zit een stuk wat IR-licht doorlaat, exact hierachter zit de ontvanger.



Duct-tape

[ Voor 9% gewijzigd door Reinier op 12-11-2006 16:52 ]

[jens17]

duck tape

supervette mod! heb zelf ook een h/k in de kamer, mooi spul

[MikeyMan]

Owkee... Heb iets bedacht in plaats van die knop...

Haal die ducktape ff weg joh...

[BlaCKErrOR]

zou iemand weten waar je zo'n behuizing zou kunnen verkrijgen ? ik heb al naar h/k België en Frankrijk gemaild, maar die antwoorden niet echt

[Satch]

BlaCKErrOR schreef op zondag 12 november 2006 @ 17:54:
zou iemand weten waar je zo'n behuizing zou kunnen verkrijgen ? ik heb al naar h/k België en Frankrijk gemaild, maar die antwoorden niet echt

Kleine kans dat je hem van Harman Kardon zelf gaat kunnen kopen. Reinier heeft hem via Ebay gekocht. Goedkoop is het echter niet.

[Reinier]

MikeyMan schreef op zondag 12 november 2006 @ 17:49:
Owkee... Heb iets bedacht in plaats van die knop...

Haal die ducktape ff weg joh...

Gaat heus nog gebeuren

BlaCKErrOR schreef op zondag 12 november 2006 @ 17:54:
zou iemand weten waar je zo'n behuizing zou kunnen verkrijgen ? ik heb al naar h/k België en Frankrijk gemaild, maar die antwoorden niet echt

Ik heb ook geen antwoord van ze ontvangen. De importeur vertelde me alleen dat ze alle grote onderdelen van defecte apparatuur (i.e., de behuizingen dus) weggooien. De internals bewaren ze wel. Maar je kan de behuizingen niet van ze krijgen.

[MikeyMan]

Je zou menhoESM kunnen proberen, of die misschien wat bij H/K kunnen regelen...

[Reinier]

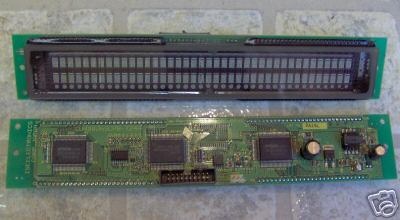

Update: VFD

Het display heeft een mooi plekje gekregen:



Duct-tape zit er tijdelijk, was om de gaatjes af te tekenen



En hij werkt met LCD-Info, helaas kan ik er (nog) niet veel boeiends op krijgen, wel wat system info dingen (cpu, geheugen, datum, tijd, etc.), gewone tekst en bitmaps (128x32 pixels). Winamp-plugin werkt ook goed (artist/track etc. en VU-meter).

[Cablekevin]

Zo is het een hele mooie mod, je had wel wat meer werk van dat dvd frontje mogen maken
Oja, Ducktape to the limit!

[Waypoint]

Cablekevin schreef op maandag 13 november 2006 @ 00:04:
Zo is het een hele mooie mod, je had wel wat meer werk van dat dvd frontje mogen maken
Oja, Ducktape to the limit!

Waar zie je die op de laatste foto's dan, want ik zie hem niet? Valt zeker net buiten de foto of ben ik scheel?

Verder erg mooi hoor, vooral met dat display zeg

[Cablekevin]

Waypoint schreef op maandag 13 november 2006 @ 00:13:
[...]

Waar zie je die op de laatste foto's dan, want ik zie hem niet? Valt zeker net buiten de foto of ben ik scheel?

Verder erg mooi hoor, vooral met dat display zeg

Nou als het klepje open is is het geen gezicht vind ik.

[Reinier]

Cablekevin schreef op maandag 13 november 2006 @ 00:23:
[...]
Nou als het klepje open is is het geen gezicht vind ik.

In principe zie je die lelijke afwerking bijna nooit omdat de klep vrijwel atijd dicht is. Maar, zoals ik al eerder gemeld heb:

Reinier schreef op zaterdag 11 november 2006 @ 20:33:
Ik ga de gaten voor de cardreader en dvd-brander nog wel afwerken, maar ik weet nog niet precies hoe. Ik denk dat ik dun metaal op maat ga maken en vervolgens zwart verf.

Ik heb nog nergens gezegd dat m'n receivermod af is hae?

[F-Tim]

Misschien een idee om het frontje in 2 stukken te zagen?
Waarvan je 1 stuk evt. gebruikt om je DVD drive mee te stealthen,
en het andere stuk nog als klepje gebruikt voor de front-aansluitingen?

[ Voor 22% gewijzigd door F-Tim op 13-11-2006 01:04 . Reden: Typo's ]

[Reinier]

Dat snap ik niet. Het is nu toch al ultiem gestealth? De hele onderste 3 cm van de voorkant is een klepje, kantelt in z'n geheel naar beneden. En alles om de cardreader en brander heen maak ik nog zwart, zodat het er ook nog netjes uit ziet met de klep open

[Anoniem: 30670]

Reinier? is het niks om de volume knop van je HTPC een echte functie tegen door middel van de Griffin knob, usb connected? Deze dus.

Je kan er echt mega veel mee doen dan alleen je pc volume regelen.
En de knobjes zelf op de voorkant? kan je niet iets met play/pause, stop backward / forward maken uit een oude multimedia tobo?

[Egg]

Cablekevin schreef op maandag 13 november 2006 @ 00:23:
[...]

Nou als het klepje open is is het geen gezicht vind ik.

offtopic:
er zijn serieus weinig mensen met een user-icon die met de zelfde vaardigheid danwel kwaliteit geresized zijn als die van jouw

[Reinier]

Anoniem: 30670 schreef op maandag 13 november 2006 @ 02:34:
Reinier? is het niks om de volume knop van je HTPC een echte functie tegen door middel van de Griffin knob, usb connected? Deze dus. [afbeelding]

Je kan er echt mega veel mee doen dan alleen je pc volume regelen.
En de knobjes zelf op de voorkant? kan je niet iets met play/pause, stop backward / forward maken uit een oude multimedia tobo?

Dat kan, zo'n knop had ik zelf ook al genoemd:

Reinier schreef op woensdag 01 maart 2006 @ 09:51:
De volumeknop krijgt natuurlijk blauwe LEDes (misschien kan ik de originele print gebruiken en anders komen er nieuwe in). De bedoeling is om er een klik-draaiknop van te maken. Hiervoor wil ik misschien een dergelijke USB rotary encoder gebruiken:
[afbeelding]

En de knopjes op de voorkant wilde ik via de parallelle of seriële poort een functie geven. Maar, omdat ik alles wat ik wil via de IR-ontvanger kan bedienen hebben knoppen op het apparaat zelf weinig waarde. Want dan moet je opstaan
Op de lange termijn, als ik een keer tijd en zin heb, wil ik misschien nog wel wat proberen, maar voorlopig niet

[InjecTioN]

eehy reinier! ziet er écht ZEEEEEEER stoer uit zo ik heb er écht lang op gewacht om het resultaat te zien

nog even een vraagje, heb je toevallig nog een van deze display's over?? (als je zo'n grafische over hebt, is die ook zééééér welkom!!)

[The Eagle]

Begint nu echt wat te worden
Volumeknop...kan dat niet gewoon een fancontroller worden oid
Wat ook wel mooi is: dimmer voor je ingebouwde verlichting

[Cablekevin]

Egg schreef op maandag 13 november 2006 @ 02:39:
[...]

offtopic:
er zijn serieus weinig mensen met een user-icon die met de zelfde vaardigheid danwel kwaliteit geresized zijn als die van jouw

offtopic:
Danke

[Reinier]

InjecTioN schreef op maandag 13 november 2006 @ 15:46:
eehy reinier! ziet er écht ZEEEEEEER stoer uit zo ik heb er écht lang op gewacht om het resultaat te zien

Thanks

nog even een vraagje, heb je toevallig nog een van deze display's over?? (als je zo'n grafische over hebt, is die ook zééééér welkom!!)
[afbeelding]
[afbeelding]

Allebei nog, waarvan ik de eerste misschien gesloopt heb
Weet jij hoe je ze moet aansluiten en aansturen dan?

Grafische heb ik niet over, maar ze staan continu op Ebay.

The Eagle schreef op maandag 13 november 2006 @ 16:00:
Begint nu echt wat te worden
Volumeknop...kan dat niet gewoon een fancontroller worden oid
Wat ook wel mooi is: dimmer voor je ingebouwde verlichting

Zit er inderdaad aan te denken om er een fancontroller van te maken. Het is niet zo moeilijk om m'n Zalman Fanmate eraan te hangen. Is MikeyMan (misschien) ook weer blij

[Anoniem: 97321]

Ik ben/was niet zo grote fan van het fenomeen casemodden, maar dankzij projecten als deze (en bijvoorbeeld de multimedia-plantenbak, en nog enkele meer) kijken ik toch steeds vaker in dit gedeelte van GoT.
Netjes bezig, deze blijf ik tot het bittere eind volgend denk ik

[F-Tim]

Reinier schreef op maandag 13 november 2006 @ 01:06:
Dat snap ik niet. Het is nu toch al ultiem gestealth? De hele onderste 3 cm van de voorkant is een klepje, kantelt in z'n geheel naar beneden. En alles om de cardreader en brander heen maak ik nog zwart, zodat het er ook nog netjes uit ziet met de klep open

Ik bedoelde meer dat een gedeelte dus met je drive mee naar buiten schoof, en het andere gedeelte dus omlaag kon klappen om de aansluitingen te onthullen Mocht je dan je aansluitingen nodig hebben, dan zie je je drive niet zitten, omdat dat gedeelte niet meer scharniert. Maar het was maar een idee

[Reinier]

F-Tim schreef op maandag 13 november 2006 @ 20:01:
[...]


Ik bedoelde meer dat een gedeelte dus met je drive mee naar buiten schoof, en het andere gedeelte dus omlaag kon klappen om de aansluitingen te onthullen Mocht je dan je aansluitingen nodig hebben, dan zie je je drive niet zitten, omdat dat gedeelte niet meer scharniert. Maar het was maar een idee

Okee, ik snap hem Maar dan zie je een naad ergens halverwege het klepje, toch? Dat is denk ik niet zo mooi (of ik begrijp je alsnog niet )

[F-Tim]

Reinier schreef op maandag 13 november 2006 @ 20:34:
[...]

Okee, ik snap hem Maar dan zie je een naad ergens halverwege het klepje, toch? Dat is denk ik niet zo mooi (of ik begrijp je alsnog niet )

Nu begrijp je me idd goed, je ziet idd een naad waar de dvd drive "ophoudt". Of het mooier is weet ik niet, want ik weet niet wat jij in je hoofd hebt met het metalen plaatje Maar, it was just a wild idea.

[Reinier]

Okee dan, thanks voor het meedenken

[InjecTioN]

Reinier schreef op maandag 13 november 2006 @ 16:38:
[...]

Allebei nog, waarvan ik de eerste misschien gesloopt heb
Weet jij hoe je ze moet aansluiten en aansturen dan?

Grafische heb ik niet over, maar ze staan continu op Ebay.

verkoop je de goede misschien?? k kan m goed gebruiken voor een van mijn MOD's

[enterprice]

Die infrarood module van je. Zat dat bij de afstandbediening?! En zo ja, welke?

Ik probeer namelijk met de onboard IrdA connectie te krijgen met een MCE-remote (wat tot heden nog niet gelukt is).

Alleen de externe USB-IrdA werkt erop (ik wist niet dat er verschil in zat).

Kan je ook een plaatje van je remote hierop zetten? Dan heb ik, misschien, wel een ID.

Je MOD wordt wel &

[Llouizzz]

Dit vind ik een zeer mooi project en het past ook bij de rest van je hifi spul.
Ook de integratie van het Grafische display is goed gelukt

[Anoniem: 94768]

Heel mooi project dit !
Met een beetje mazzel kom ik ook in het bezit van een defect H/K receiver en kan ik ook met hetzelfde idee aan de gang gaan

[Reinier]

InjecTioN schreef op dinsdag 14 november 2006 @ 08:20:
verkoop je de goede misschien?? k kan m goed gebruiken voor een van mijn MOD's

Voorlopig niet Ik heb nog wel andere ideetjes voor die displays.

enterprice schreef op donderdag 16 november 2006 @ 18:57:
Die infrarood module van je. Zat dat bij de afstandbediening?! En zo ja, welke?

Nope, die ontvanger komt van een inkoopactie. Ik ga hem gebriken i.c.m. een van mijn vele ab's

louisver schreef op zaterdag 18 november 2006 @ 20:56:
Dit vind ik een zeer mooi project en het past ook bij de rest van je hifi spul.
Ook de integratie van het Grafische display is goed gelukt

Thanks

Anoniem: 94768 schreef op maandag 20 november 2006 @ 19:58:
Heel mooi project dit !
Met een beetje mazzel kom ik ook in het bezit van een defect H/K receiver en kan ik ook met hetzelfde idee aan de gang gaan

Doen! Welke receiver heb je op het oog?

Dit hele bericht is geschreven met het on-screen keyboard van Windows XP... Wat een werk

[Tarkin]

lool
begin dan eens een tekst te typen, gwn blind leren typen met windows xp keyboard, dat wordt leuk ^^

[MrDummy]

Fr!st! schreef op maandag 20 november 2006 @ 22:21:
lool
begin dan eens een tekst te typen, gwn blind leren typen met windows xp keyboard, dat wordt leuk ^^

Als dat met zijn HTPC is verbonden, dan heb ik maar 1 antwoord op: koop een RF keyboard met ingebouwde muis! Gaat veel beter, ik heb hier al 2 verschillende merken. De RF module kun je in je kast doen, de rest is dan makkie
Niet met normale keyboard, dan heb je kabelgedoe....

[Anoniem: 94768]

Reinier schreef op maandag 20 november 2006 @ 22:06:
[...]

Doen! Welke receiver heb je op het oog?

Net weer ff getelefoneerd en ik kan een AVR 130 of 730 krijgen voor 30 euro exclusief btw en verzendkosten. Dus ongeveer zo'n 50 euro

[timovd]

Mooie CM. Was van plan om binnenkort een CM met het zelfde mobo te maken in een oude cassettedeck (met 4x Raptor in Raid 5). Kwam toevallig dit topic tegen. Deze ga ik zeker in de gaten houden. Mijn CM wordt ws niet zo uitgebreid, maar ben benieuwd naar het resultaat.

[ Voor 0% gewijzigd door timovd op 21-11-2006 16:48 . Reden: Ik hoop dat ik het net aangeschafte(ongebruikte) S754 mobo nog kan ruilen voor deze. ]

[Reinier]

MrDummy schreef op dinsdag 21 november 2006 @ 15:30:
Als dat met zijn HTPC is verbonden, dan heb ik maar 1 antwoord op: koop een RF keyboard met ingebouwde muis! Gaat veel beter, ik heb hier al 2 verschillende merken. De RF module kun je in je kast doen, de rest is dan makkie
Niet met normale keyboard, dan heb je kabelgedoe....

Nope, ik was met m'n laptop bezig, m'n draadloze toetsenborden (twee stuks Logitech UltraX Media) hadden lege batterijen. En ik kon het toetsenbord van m'n laptop niet gebruiken omdat m'n laptop onder een dikke berg rotzooi lag Dus die kon ik niet openklappen.

Anoniem: 94768 schreef op dinsdag 21 november 2006 @ 16:31:
Net weer ff getelefoneerd en ik kan een AVR 130 of 730 krijgen voor 30 euro exclusief btw en verzendkosten. Dus ongeveer zo'n 50 euro

Stoer! Maar bestaat die 730 wel? Die hogere series hebben wel dat mooie klepje waar je vanalles achter kan wegwerken. De 130 heeft dat niet.

[Anoniem: 94768]

Reinier schreef op dinsdag 21 november 2006 @ 17:20:

[...]

Stoer! Maar bestaat die 730 wel? Die hogere series hebben wel dat mooie klepje waar je vanalles achter kan wegwerken. De 130 heeft dat niet.

Ik zag het, de 730 bestaat niet. Word het denk ik gewoon de 130 of ze bellen me nog wel. Moet ik nog maar even denken hoe en waar ik de dvd brander installeer. Gaat wel lukken lijkt me

[Reinier]

Ook van een 130 kan je denk ik echt wel wat moois maken
Alvast veel succes ermee en wel een topic erover starten hoor

[Anoniem: 103711]

Heeft iemand nog ergens een kapotte harman staan ? die zou perfect staan boven mijn avr 335

[Reinier]

Anoniem: 103711 schreef op zondag 31 december 2006 @ 15:07:
Heeft iemand nog ergens een kapotte harman staan ? die zou perfect staan boven mijn avr 335

Probeer Harman Nederland eens, mijn hielpen ze niet maar IceFreak wel: [CiP] H/K #2

[Anoniem: 240626]

Ik hou van HTPC's en u is geweldig!

[brinkdinges]

Ja fijn hoor, maar ik zou de volgende keer wat beter op de datum letten voordat je een topic van 11 maand oud kickt

Edit: ik zie nu dat je niet uit nederland komt, maar uit philadelphia. Vandaar die slechte vertalingen

[ Voor 31% gewijzigd door brinkdinges op 18-11-2007 10:31 ]

[Anoniem: 240626]

Ja, ik kan niet spreken Nederlands. Mijn excuses voor de moeilijke vertalingen.

[Reinier]

Dit topic schoppen is nooit erg

BTW, had ik al gemeld dat de originele blauwe ledjes klaarliggen? Ik ben al een paar maanden van plan om ze om te wisselen, de leds die er nu in zitten zijn iets anders van kleur.

Verder is mijn VFD het aan het begeven

[TheSiemNL]

Ziet er zeer goed uit, wel jammer dat als het klepje open is, het wat minder is. Maar aan de andere kant, zo vaak zal het laadje niet open moeten.

[Reinier]

H/K maakt tegenwoordig trouwens zelf ook media centers

[InjecTioN]

Reinier schreef op donderdag 22 november 2007 @ 12:30:
H/K maakt tegenwoordig trouwens zelf ook media centers

dat ze maar losse behuizingen gaan verkopen

[Anoniem: 94768]

Mooi om te horen dat je je casemod nog steeds gebruikt . En nu maar snel verder modden hé

[Toppe]

Beetje laat, maar deze is nieuw bij harman kardon, erg dik: http://www.harmankardon.c...C&prod=DMC%201000&sType=C

[Reinier]

Dat bedoelde ik op 22 november
Ziet er leuk uit ja!

[Stefferke]

eeh ja Reinier mooie mod
eff vraagje kben zelf ook van plan een versterker te modden
maar ik wil ook zo een lcd schermpje doe maar
hoe sluit je dat nu aan en hoe laat je dat nu werke
kben totaal nieuw in dat lcd aan sturen.

[diedazz]

Stefferke schreef op vrijdag 08 februari 2008 @ 22:23:
eeh ja Reinier mooie mod
eff vraagje kben zelf ook van plan een versterker te modden
maar ik wil ook zo een lcd schermpje doe maar
hoe sluit je dat nu aan en hoe laat je dat nu werke
kben totaal nieuw in dat lcd aan sturen.

met draadjes
Volgens mij staat er vast wel een faq bij onze vrienden van EL

[Anoniem: 252976]

Ik krijg van HK een AVR 130 opgestuurd, ben benieuwd wat ik er van kan maken. Het nadeel is alleen dat ik er geen dvd speler in kan plaatsen.

Misschien maak ik wel een slot-in brander ipv het display.

Wish me luck met mijn eerste mod.

[Anoniem: 94768]

Veel geluk! Ik heb zelf ook een AVR130 gemod, daar kan je erg leuke dingen mee doen. Ik heb toen zelf de DVD extern gemaakt, zodat ik geen gat hoefde te maken in de kast.

[MikeyMan]

Anoniem: 252976 schreef op dinsdag 01 april 2008 @ 11:51:
Ik krijg van HK een AVR 130 opgestuurd, ben benieuwd wat ik er van kan maken. Het nadeel is alleen dat ik er geen dvd speler in kan plaatsen.

Misschien maak ik wel een slot-in brander ipv het display.

Wish me luck met mijn eerste mod.

Hoe heb je dat voor elkaar gekregen dan?

[Anoniem: 252976]

MikeyMan schreef op dinsdag 01 april 2008 @ 11:58:
[...]


Hoe heb je dat voor elkaar gekregen dan?

Nog niet, ik denk dat ik een slot in achter het display maak, en met een water snijder de sleuf eruit haal. Dit zou een goede afwerking moeten geven. Alleen ben ik nu aan het experimenteren hoe ik de Eject knop ga maken.

Mocht het niet lukken wil ik een Display, hier heb ik alleen nog geheel geen ervaring mee. Mocht er hulp nodig zijn geef ik wel weer een brul. Ik laat zsm wat foto's zien ter update.

[ThinkPad]

Anoniem: 252976 schreef op woensdag 02 april 2008 @ 14:31:
[...]


Nog niet, ik denk dat ik een slot in achter het display maak

Volgens mij bedoeld MikeyMan hoe je zo'n kast hebt geregeld bij HK

[MikeyMan]

Inderdaad

[Anoniem: 252976]

Stuur een mailtje naar [e-mail] of bel met 0900 7653337. Vandaag besteld, morgen in huis ze handelen heerlijk snel. Ce Repair is het officiele repartie bedrijf van HK als je echt wil kan je ook andere modellen bestellen, maar de behuizingen daarvoor zijn erg duur.

[Inhale]

Anoniem: 252976 schreef op donderdag 03 april 2008 @ 17:52:
Stuur een mailtje naar [e-mail] of bel met 0900 7653337. Vandaag besteld, morgen in huis ze handelen heerlijk snel. Ce Repair is het officiele repartie bedrijf van HK als je echt wil kan je ook andere modellen bestellen, maar de behuizingen daarvoor zijn erg duur.

Mehno

[Promy]

Voor hoeveel verkopen ze die losse kasten? (en zouden ze dat ook naar belgie sturen? want het repair center in belgie reageert niet op m'n mails)

[Reinier]

Lachen! Mij lukte dat dus niet.

[To_Tall]

Promy schreef op donderdag 03 april 2008 @ 19:20:
Voor hoeveel verkopen ze die losse kasten? (en zouden ze dat ook naar belgie sturen? want het repair center in belgie reageert niet op m'n mails)

Reinier heeft het via Ebay gekocht in USA. zie ook TopicStart

[Anoniem: 252976]

Ik zou zeggen neem eens contact met ze op, bij mij zou het onder rembours worden verzonden. Het pakket is bij de buren afgegeven en zij hebben niets betaald prima gang van zaken dus .

Ik heb op dit moment moederbord plate en backplate getransplanteerd. Hardware is ingekocht, en leds zijn onderweg. Over een scherm ben ik nog niet uit. Ik wil het wel, maar ik heb te weinig kennis om dit goed aan de praat te krijgen.

[Anoniem: 94768]

Anoniem: 252976 schreef op vrijdag 04 april 2008 @ 11:19:
Ik zou zeggen neem eens contact met ze op, bij mij zou het onder rembours worden verzonden. Het pakket is bij de buren afgegeven en zij hebben niets betaald prima gang van zaken dus .

Zo is het ook bij mij gegaan, gewoon netjes volgens de regels met netjes een factuur erbij. Dat hebben ze echt mooi voor elkaar

[Anoniem: 252976]

Laat ik dit Topic ook meteen maar gebruiken om hulp te vragen voor mijn display. Ik wil een display ongeveer als wat er standaard al in zit. Welke moet ik dan hebben, en zijn deze ook eenvoudig over usb aan te sluiten met bijpassende software om bijv. mijn playlist op weer te geven.

Volgens mij kan de M-Play het allemaal. alleen vraag ik me waar het rechter "schermpje" voor dient. als dit voor de IR remote is zou dat wel jammer zijn, moet ik weer gaan solderen om die ergens anders te kunnen plaatsen.

[ Voor 28% gewijzigd door Anoniem: 252976 op 04-04-2008 15:08 ]

[mjl]

OK oud topic ... maar bij dezen toch even de TS bedanken voor de inspiratie.... ga mijn defecte AVR 630 maar eens leeghalen ....

[Reinier]

Goed plan! Succes ermee

[boomr]

Wat een GEWELDIGE mod! Ik kam je topic tegen in het "post hier foto's en specs van je home cinema.." topic....wat ziet dit er geweldig uit! Ik heb zelf een AVR255 (zwarte variant met witte ledjes dus) en zou dit zo graag thuis ook gaan fixen:) Helaas weet ik dat ik 2 linkerhanden heb en bv zo'n display NOOIT aan de gang krijg! Daarnaast is het ook ONWIJS hard zoeken naar een defecte 155,255 of 355....

Bergen kuddo's kerel!

[Reinier]

Thanks!
Een 355 regelen zou toch te doen moeten zijn, dat is Meelobee ook gelukt: [CIP] Harman/Kardon HTPC

De boel inbouwen is echt niet zo moeilijk hoor, dus ik zou zeggen, probeer het gewoon! Desnoods zonder display als je dat te moeilijk lijkt (ik heb mijn VFD display nooit aan ).

Succes
