[CiP] Harman/Kardon HTPC

[Reinier]

Ik heb een receiver (AVR 130) en een dvd-speler (DVD 22) van Harman/Kardon en wilde graag een HTPC hebben. En omdat geen enkele bestaande HTPC-behuizing bij deze apparatuur past heb ik besloten de HTPC in een Harman/Kardon receiverbehuizing te bouwen.

Hardware

Om te beginnen even de belangrijkste specs:
• AMD Athlon 64 3200+
• Asus A8N-VM CSM
• 2x512MB Corsair ValueSelect geheugen
• 250GB Hitachi harddisk
• NEC slimline DVD-writer

Behuizing

Allereerst ben ik op zoek gegaan naar een geschikte behuizing, dus een defecte receiver of eventueel een dvd-speler. In dit topic in de Huiskamer: Zwaar pakket laten verzenden vanuit de VS heb ik verteld hoe ik uiteindelijk via eBay aan een defecte AVR 630 ben gekomen.

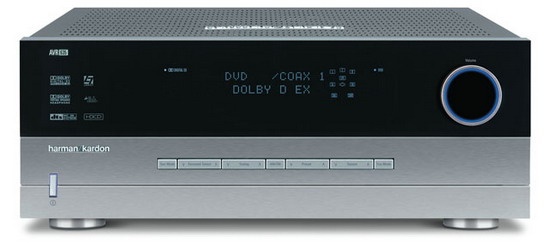

Het ding ziet er zo uit (dit is een 635 maar de 630 is qua behuizing identiek):



Een 630 is ideaal omdat deze aan de voorkant een klepje heeft. Het gehele onderste deel van het frontpaneel kantelt naar voren. Erachter zitten een aantal knoppen, maar mijn idee is om er een slimline dvd-writer, een cardreader, een usb-aansluiting en een fancontroller achter te plaatsen.

Ontwerp

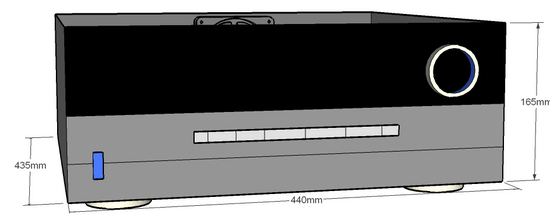

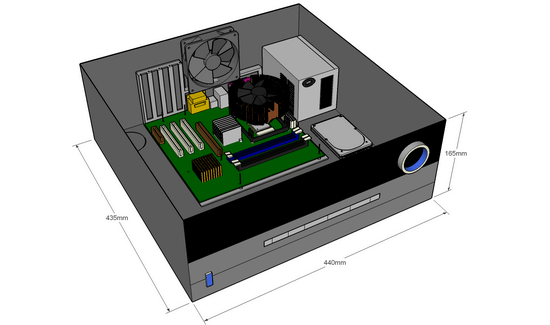

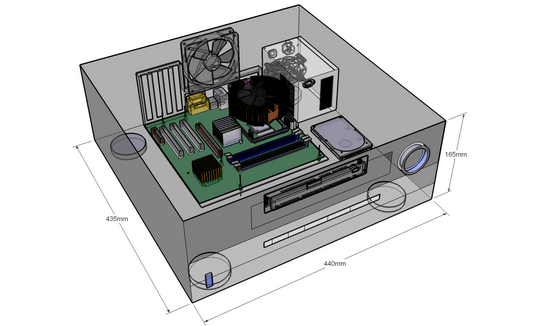

Toen heb ik een paar SketchUp schetsjes gemaakt.

Het begin

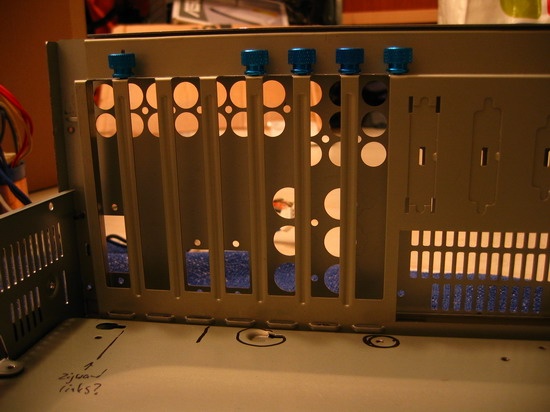

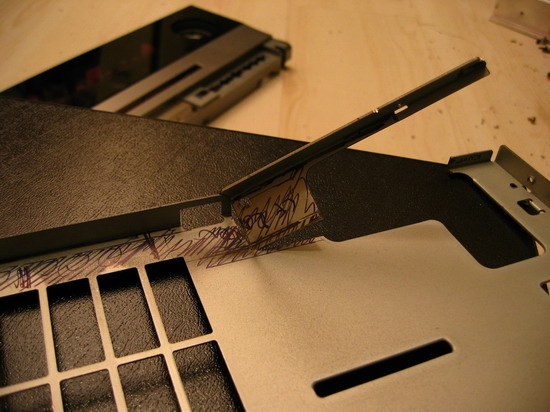

Ondertussen alvast de backplate uit een oude systeemkast gedremeld. De plaat bestaan uit twee delen die met een enkele schroef vastzitten, maar het geheel was toch aardig stevig.



Een groot deel van deze casemod (of ReceiverMod ) zal trouwens uitgevoerd worden m.b.v. het rode Victorinox zakmes op bovenstaande foto

Toen arriveerde dit lompe pakket uit de VS



De behuizing bleek aardig beschadigd tijdens zijn reis van zes weken... de bovenstaande doos was niet echt stevig. Jammer, want vooral het frontpaneel had schade en dat was eigenlijk het enige dat ik echt nodig had!

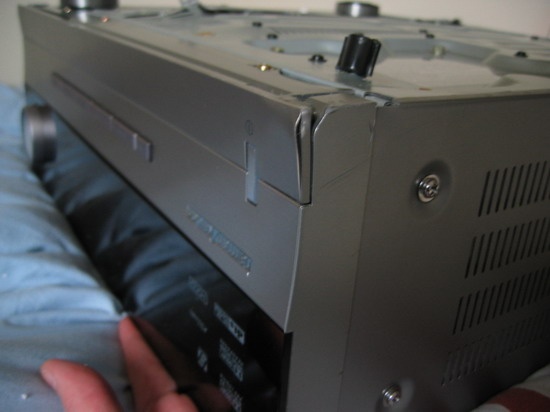

Schade bij de hoekjes van het klepje:

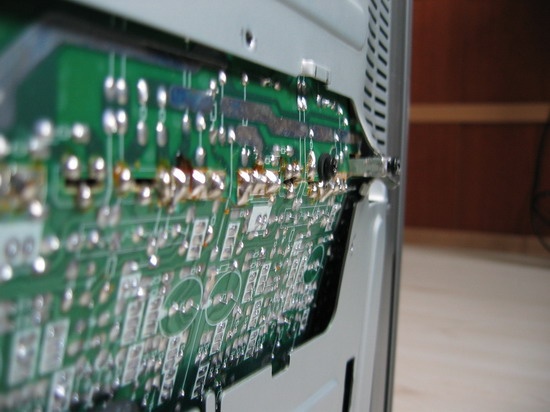

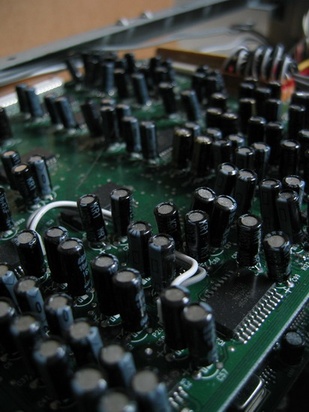

Van binnen had de receiver enorm veel schade, er was iets zwaars opgevallen ofzo. Alle printplaten waren dwars doormidden gescheurd

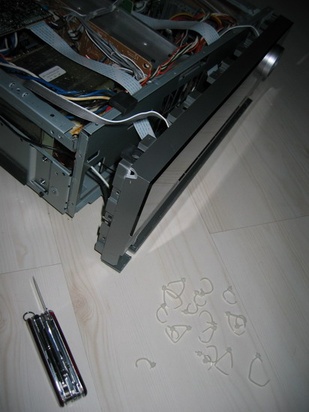

Het ging me natuurlijk voornamelijk om het frontpaneel, dus die eerst verwijderen.



De volledige inhoud kan weg De inhoud heeft al een bestemming gevonden, dus het heeft geen zin om mij te mailen als je geïnteresseerd bent in de onderdelen. Dus ook al deze condensatoren

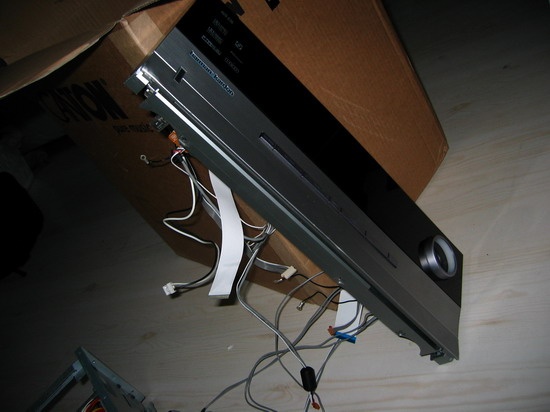

Frontpaneel los:

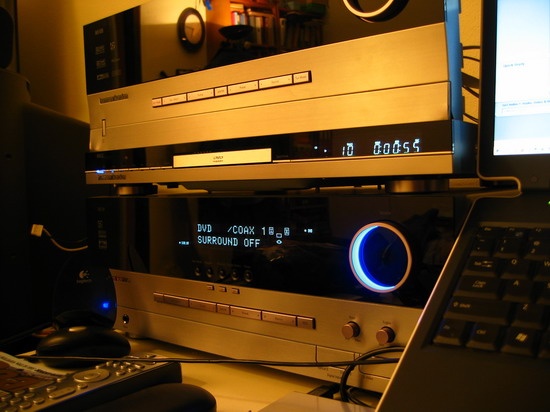

Alvast een voorproefje van hoe het bij de rest van m'n H/K spullen staat:

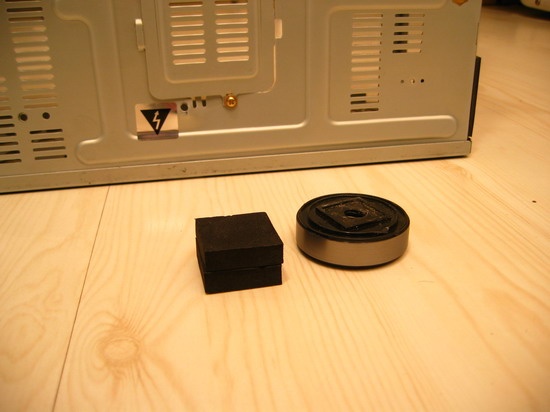

Een van de voetjes bleek kapot, maar ik vond ergens een rubber blokje met dezelfde hoogte, dus dat komt wel goed.

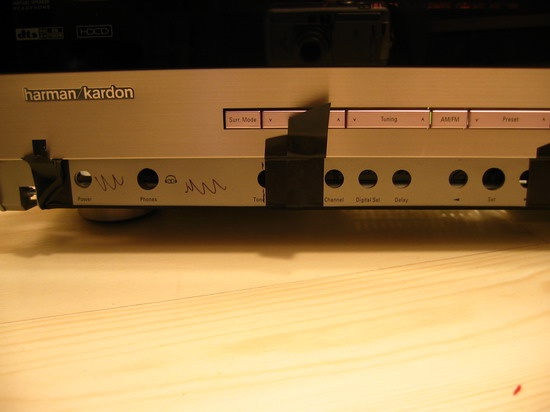

Zo ziet het er achter het klepje uit. Het bleek echt precies de hoogte van een 3.5" drivebay, dus die cardreader enzo gaan perfect passen Alvast met tape aangegeven hoe het gaat worden.

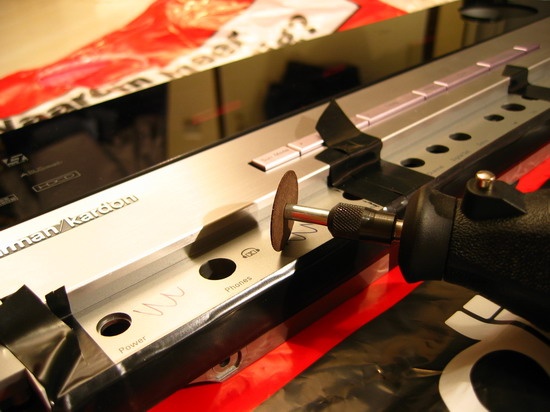

En toen kon eindelijk de dremel in actie komen. Het plastic had eigenlijk niet met een slijpschijfje gemoeten, maar ach, het werkt. Overigens zit achter het kunststof front ook nog een plaat staal waar uiteraard ook gaten uitgedremeld moesten worden.

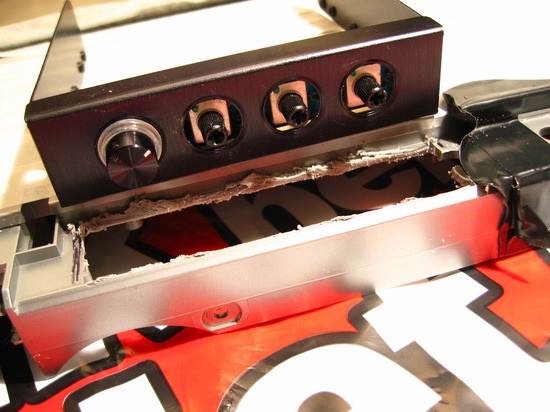

Gat voor de fancontroller klaar! Ik had inmiddels al een hoop hardware binnen, waaronder de fancontroller dus.

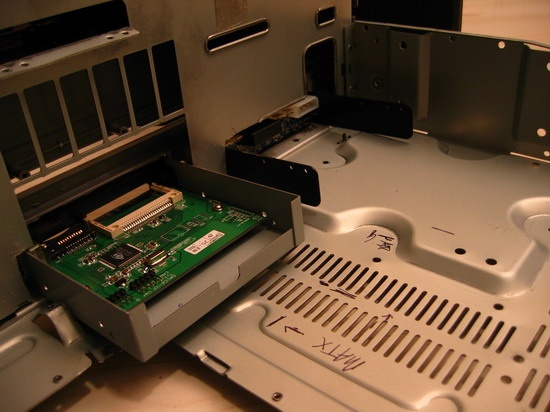

En de cardreader:



De genoemde metalen plaat die achter het frontpaneel zit. Hij zit met een paar schroeven en klemmetjes aan de bodemplaat vast, en die bleken nog bruikbaar ná het dremelwerk. Dus dat kwam mooi uit.



En ja, ik kluste gewoon in m'n toenmalige slaapkamer, gewoon op de vloer

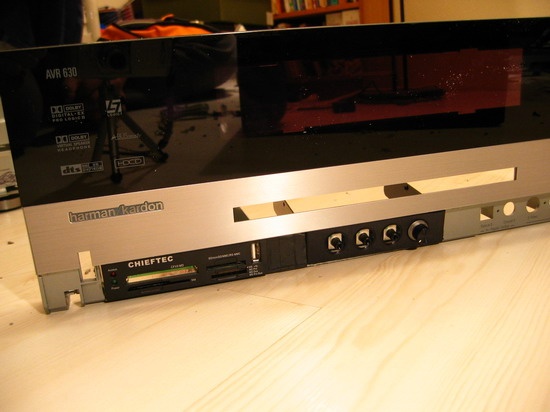

Zo komen ze in het frontje te zitten. Het moederbord past er precies achter (zie het streepje bij mATX), de kast is precies diep genoeg.

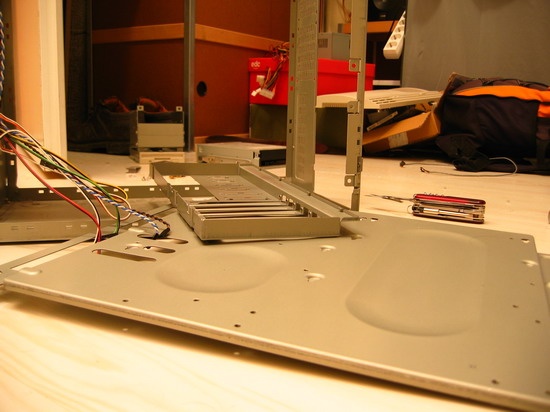

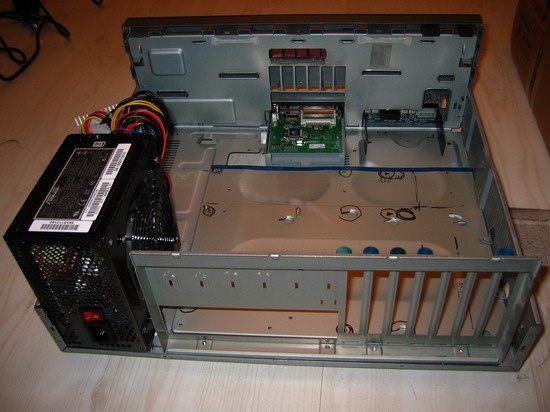

Moederbord-tray en voeding passen precies naast elkaar Alleen dit blijkt later dikke onzin te zijn, ik had me ergens in vergist...

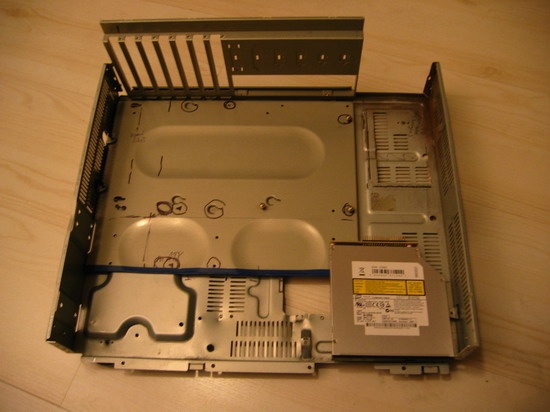

...want linksboven moet de dvd-writer komen, en daar is nu niet voldoende plaats voor. Overigens had ik dat al eens opgemeten en ik wíst dat de backplate te breed was. Nouja, is wel te fixen.



Dat bedoel ik, past nooit

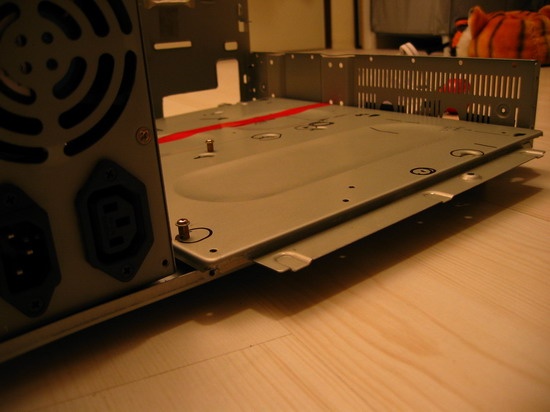

De moederbord-tray is toevallig precies de goede hoogte Het geval met die gaten is de oorspronkelijke achterplaat. Deze gaat op maat gezaagd worden. Dit blijkt echter niet zo goed te werken dus uiteindelijk maak ik de hele achterkant vanaf scratch met aluminium hoekprofielen. Maar dat komt later.

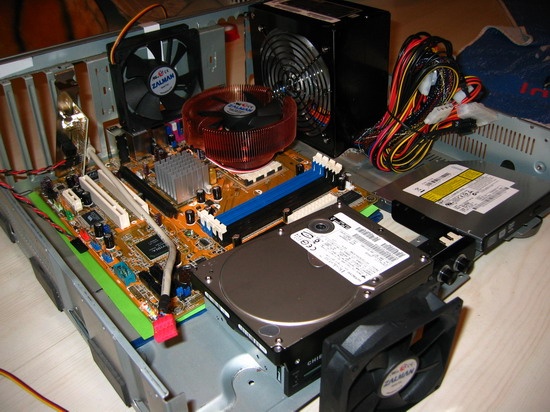

Tot slot even een mock-up van hoe het er van binnen ongeveer uit moet komen te zien:

Updates

Update 1: 01-03-2006 - Voeding

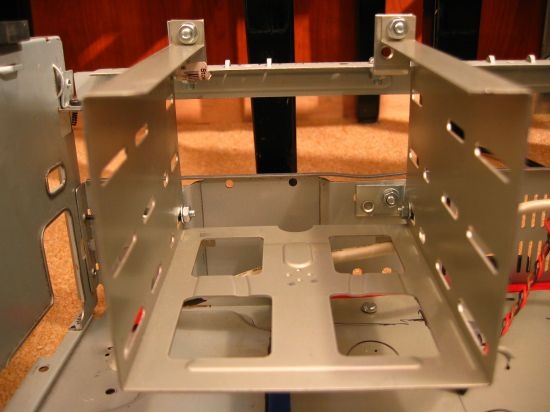

Update 2: 16-03-2006 - HD-rekje, moederbordplaat, etc.
Update 3: 14-04-2006 - VFD display werkt!
Update 4: 09-11-2006 - LEDjes!
Update 5: 09-11-2006 - Nog meer LEDjes!
Update 6: 11-11-2006 - DVD-brander
Update 7: 12-11-2006 - Achterkant en IR-ontvanger
Update 8: 12-11-2006 - VFD

[ Voor 28% gewijzigd door Reinier op 12-11-2006 23:57 ]

[Sprite_tm]

In bespreking.

[Sprite_tm]

En allowed. Veel succes d'rmee

[Anoniem: 130034]

Mooi, en nog mooier als ie straks klaar is en bij de rest van je HK spul staat

[jotheman]

Ik vind de HK-stijl erg modern en simplistisch, erg mooi. Ik hoop dat je HTPC ook die stijl houdt/krijgt, lijkt me 'n erg gave combinatie! Ik ga 'm bijhouden!

[MikeyMan]

Eindelijk een CiP... Ben benieuwd hoe het eruit komt...

[Anoniem: 164668]

Ga je het display in die HK kast ook gebruiken?? zou wel erg leuk zijn
Misschien kun je er anders een display van crystal achter bouwen?..met temps ofzo?

[MikeyMan]

Of het VFD uit de dign/OrigenAE kasten... Niet heel erg duur en ondersteunt ook power-on via infrarood... Daarbij ook nog MCE compatible...

[Reinier]

jotheman schreef op dinsdag 28 februari 2006 @ 14:42:
Ik vind de HK-stijl erg modern en simplistisch, erg mooi. Ik hoop dat je HTPC ook die stijl houdt/krijgt, lijkt me 'n erg gave combinatie! Ik ga 'm bijhouden!

Uiteraard houd ik de HTPC in die stijl, dat is juist de bedoeling
Hij zal niet eens herkenbaar zijn als HTPC.

Anoniem: 164668 schreef op dinsdag 28 februari 2006 @ 14:49:
Ga je het display in die HK kast ook gebruiken?? zou wel erg leuk zijn
Misschien kun je er anders een display van crystal achter bouwen?..met temps ofzo?

Het originele display is niet te gebruiken omdat het niet generiek is. Ik heb een bak vol VFD's klaarliggen. Ik weet nog niet welke ik ga gebruiken, hangt een beetje af van welke past en welke ik kan aansturen (ben er nog niet zo veel mee bezig geweest).

[Anoniem: 166641]

Mooi dingetje! Waarmee heb je die schetsen gemaakt? Suc6 ermee.

[Reinier]

SketchUp, staat erbij, zelfs met een linkje

Ik zal snel weer nieuwe foto's (die stiekem al aardig oud zijn) posten en een dezer dagen ga ik weer verder aan de RM. Ik moet er steeds speciaal voor van Utrecht naar Gouda

[d0rk]

teering wat een baggerservice die verzending zeg... mazzel dat je niet een werkende hebt laten versturen
Ziet er strak uit hoor, maarja, is ook niet echt veel aan te veranderen, omdat het al een klaar exterieur is.. veel succes ermee, en ik zal m zeker volgen

[Nox]

wat een ***service die verzending zeg. klote dat dat klepje nu kapot is. hoe wil je dat weer goed krijgen ? ik zou een nieuwe laten overkomen met "fragile"

[Promy]

ziet er super uit!

ik was zelf al ff aan het rondkijken voor een behuizing voor m'n htpc... mag ik vragen hoe je deze gevonden hebt?
ik heb blijkbaar nog geen toegang tot de huiskamer

[Nivado]

Mooie Mod, goed verzonnen ook. Ik loop al langer te denker over een CM maar hier gaan mijn handen echt van jeuken, ook aangezien ik ook een HK setje heb. Ik ga dit topic dan ook op de voet volgen.
Zoals al eerder gevraagd zou ik ook wel willen weten hoe je aan die HK case bent gekomen (aangezien ik ook niet in de HK kan).

[Exirion]

Promy schreef op dinsdag 28 februari 2006 @ 17:29:
ik was zelf al ff aan het rondkijken voor een behuizing voor m'n htpc... mag ik vragen hoe je deze gevonden hebt?

Als je nou eens de start post gewoon doorleest.....

[heuveltje]

Voor de mensen die niet in HK kunnen
De receiver is gewoon via Ebay USA gekocht.
meer staat er in dat topic niet over in

[ Voor 27% gewijzigd door heuveltje op 28-02-2006 17:42 ]

[Sypher]

Wow ik vind 'm best gaaf! Mengt leuk met huidige hardware enzo

[@r!k]

Ziet er leuk uit, ben erg benieuwd naar je eindresultaat

[Imperial Guard]

Zo ziet er gaaf uit, ik ben zelf bezig met een HTPC custom made.

Misschien is een LCD van VLSystem M·Play 202 wat voor jou.



Zat zelf er ook aan te denken om deze te gebruiken doordat deze op USB werkt, dus makkelijk in te bouwen en dat de USB intern kan worden aangesloten op een header. En deze is geschikt voor Windows XP MCE Edition

[Anoniem: 81438]

HEEL mooie behuizing. Ik ben enorm benieuwd hoe hij er uiteindelijk uit komt te zien.

Even een idee hoor, misschien is het niets. Is het wat om een zwart plexi stripje over de cardreader/baybus heen te zetten? Dan matcht het de bovenkant van het frontje en zie je sowieso niet meer dat er is gezaagd in het front.

[Reinier]

Ik ga eerst mijn eigen VFD's proberen werkend te krijgen, mocht dat niet lukken dan kan ik altijd nog kiezen voor bijvoorbeeld bovenstaand display. Dat hij in MCE werkt vind ik overigens niet zo interessant, dat ga ik (waarschijnlijk) toch niet op m'n HTPC draaien

Ik heb trouwens de volgende VFD's in huis:

• Een 2x40 display van Van Dijken:

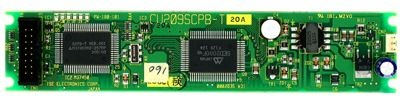

• Een 1x20 display van Noritake Itron, type CU209SCPB-T20A:




• Een grafisch display, ook van Noritake, type GU128x32-311:



• Een 2x40 display van Noritake, type CU40026SCPB-T24A. Deze heeft mijn voorkeur (schijnt makkelijk aan te sturen te zijn en is lekker groot). Ook de grafische is kanshebber



Wat wel jammer is is dat het VFD kleurenfilter dat achter het zwarte plexiglas zit aan een kant beschadigd is. Hierdoor ga je waarschijnlijk kleurverschil (blauw/wit) in het display zien.

De volumeknop krijgt natuurlijk blauwe LEDes (misschien kan ik de originele print gebruiken en anders komen er nieuwe in). De bedoeling is om er een klik-draaiknop van te maken. Hiervoor wil ik misschien een dergelijke USB rotary encoder gebruiken:

[Reinier]

Anoniem: 81438 schreef op woensdag 01 maart 2006 @ 09:26:
Even een idee hoor, misschien is het niets. Is het wat om een zwart plexi stripje over de cardreader/baybus heen te zetten? Dan matcht het de bovenkant van het frontje en zie je sowieso niet meer dat er is gezaagd in het front.

Bedoel je dat ik de onderzijde van de voorkant mooi moet afwerken, zodat je de cardreader e.d. niet ziet? Dat hoeft niet, want het originele klepje komt daar dus voor

[Imperial Guard]

Dat is een volume regelaar voor op de USB? Zo ja wat kost zo'n ding en waar kan je die kopen?

[Reinier]

Imperial Guard schreef op woensdag 01 maart 2006 @ 10:22:
Dat is een volume regelaar voor op de USB? Zo ja wat kost zo'n ding en waar kan je die kopen?

Niet alleen een volumeregelaar, je kan er, met de bijbehorende software, vanalles mee doen. Hij werd genoemd in het Car-pc topic en je vindt hem hier.

[Imperial Guard]

Thanks , misschien id voor in mijn HTPC alleen redelijk prijzig zo'n ding

Ik wil dus volume aan de voorkant kunnen regelen van mijn HTPC en dan digitaal zoals Phidgets USB Rotary Encoder. Maar zijn daar ook goedkopere oplossingen voor op de USB en in Nederland te krijgen?

[ Voor 59% gewijzigd door Imperial Guard op 01-03-2006 10:38 ]

[MikeyMan]

Welke software wil je er dan op gaan draaien?

Dat grafische display is erg leuk moet ik zeggen! Wel een aardige print inderdaad

[Anoniem: 81438]

Reinier schreef op woensdag 01 maart 2006 @ 09:52:
[...]


Bedoel je dat ik de onderzijde van de voorkant mooi moet afwerken, zodat je de cardreader e.d. niet ziet? Dat hoeft niet, want het originele klepje komt daar dus voor

Oh sorry, ik had helemaal niet door dat het een klepje was. Nou ja, beter nog natuurlijk!

[Anoniem: 140651]

fantastische mod is dit ! wij hebben ook beneden in de voorkamer een harmon/kardon versterker(+dvd) staan. en het is echt een fantastisch design! ben héél benieuwd hoe hij eruit zal komen te zien! (heb m gebookmarkt)

[Reinier]

Anoniem: 140651 schreef op woensdag 01 maart 2006 @ 16:14:
fantastische mod is dit ! wij hebben ook beneden in de voorkamer een harmon/kardon versterker(+dvd) staan. en het is echt een fantastisch design! ben héél benieuwd hoe hij eruit zal komen te zien! (heb m gebookmarkt)

Dankjewel
Tja, dat het een mooie HTPC gaat worden ligt meer aan Harman/Kardon dan aan mij natuurlijk Eigenlijk is het niet echt een bijzondere casemod, want de afwerking aan binnen- en achterkant hoeft eigenlijk helemaal niet zo netjes. Toch ga ik proberen om het allemaal een beetje mooi en netjes te doen.

Vanavond ga ik even naar Gouda, eigenlijk speciaal om foto's van de RM te maken en heel misschien ga ik hem mee naar Utrecht nemen.

[mydogisgone]

jammer dat je die gaten er uit gedremelt hebt.
Je had de fancontroller op de plek moeten maken zodat het net origineel lijkt zeg maar.
Nu zie je dat zwarte terug komen.. das jammer

Maar verder ziet het er goed uit!!!

[Beekforel]

Reinier schreef op woensdag 01 maart 2006 @ 09:52:
[...]


Bedoel je dat ik de onderzijde van de voorkant mooi moet afwerken, zodat je de cardreader e.d. niet ziet? Dat hoeft niet, want het originele klepje komt daar dus voor

mydogisgone schreef op woensdag 01 maart 2006 @ 17:20:
jammer dat je die gaten er uit gedremelt hebt.
Je had de fancontroller op de plek moeten maken zodat het net origineel lijkt zeg maar.
Nu zie je dat zwarte terug komen.. das jammer

Maar verder ziet het er goed uit!!!

Denk dat dat wel meevalt hoor...

[Reinier]

Ik zal straks wat foto's posten om te laten zien hoe het nou zit met dat klepje

[Reinier]

Update (klein): voeding

Zoals op bovenstaande foto te zien is is de case net niet hoog genoeg voor de voeding. Mijn SketchUp schetsen waren blijkbaar toch niet op schaal, ik had me ergens in de maten vergist

Om dit op te lossen (een mATX-voeding had misschien gekund, maar ik had inmiddels een nieuwe Asus A-45GA in huis), heb ik een rechthoekig gat in de bodem gedremeld. Het gewicht van de HTPC zal dus deels door de voeding gedragen worden... volgens mij kan dat wel.





De voeding moet dus aardig wat gewicht kunnen dragen. Met deze stoelhoekjes (zo schijnen ze te heten ) wordt hij vastgeschroefd aan de bodem en achterplaat. De achterplaat wordt zoals ik al eerder heb verteld nog vervangen door een aluminium exemplaar.

[ Voor 19% gewijzigd door Reinier op 16-03-2006 08:57 ]

[Satch]

Prachtig Zat hier al op te wachten. Ben zeer benieuwd naar verdere updates.

Zeer mooi design heeft HK inderdaad, ik had er zelf bijna 1 gekocht ,ware het niet dat de gelijkgeprijste marantz sr5500 betere specs als de avr 130 heeft.

Wel bale van die brakke verzending maar dat moet je wel kunnen fixen.

[Reinier]

Metal schreef op woensdag 01 maart 2006 @ 20:28:
Wel bale van die brakke verzending maar dat moet je wel kunnen fixen.

Ik hoop het, ik heb al geprobeerd om het (inmiddels veelbesproken) klepje recht te buigen maar dat leverde wat krassen op. Komt nog!

---

Audio/videoconnectoren, anyone







Edit: deze drie printplaten met connectoren zijn afkomstig uit de receiver en worden naar een GoT'ter verstuurd Ze maken dus geen deel uit van m'n HTPC!

[ Voor 35% gewijzigd door Reinier op 16-03-2006 08:58 ]

[Anoniem: 164668]

Jemug!
Wat veel connectoren!
Wat zijn dat voor soort S-Video stekkertjes?? Digitaal iets ofzo?

[brinkdinges]

Dat zijn idd veel connectoren, zonde dat dat ding kapot is

Het grafische vfd is erg gaaf ja, heb hem zelf ook. Hij zit in Project QNT (zie sig). Zelf 128x32 monochrome plaatjes tekenen in paint en de gegevens erbij laten zetten
Voor mijn case zoek ik ook nog iets van een scherm. Zo'n 40x2 zou daar ook wel leuk in staan Vfd's zijn toch wel een stuk mooier dan lcd's eigenlijk.

[PetersNL]

Gaaf idee . Als ik dit zo zie begin ik ook gewoon zin te krijgen om een cm te maken.
Over twee weken m'n psone lcd binnen dus dan een klein modje voor me kast als alles lukt.

_{[ot]Over dat programma dat je gebruikt, werkt echt super. Gebruik het nu voor m'n profielwerkstuk en de boel ontwerp gaat nu echt een stuk overzichtelijker[/ot]}

[Fl4pp13]

Wat wordt er allemaal niet aangestuurd met die screenconnectors echt... Alsof je 14 schermen naast elkaar neer gaat zetten Kan leuke videowand zijn misschien? 4x3 met 2 controlscreens in dual mode

[Mielmania]

ziet er goed uit!
ik ben ook aan het kijken voor een DIY htpc project, dus ik houd dit zeker in de gaten!

Leuk al die aansluitingen, kan je helemaal los mee

[Reinier]

brinkdinges schreef op woensdag 01 maart 2006 @ 20:50:
Het grafische vfd is erg gaaf ja, heb hem zelf ook. Hij zit in Project QNT (zie sig). Zelf 128x32 monochrome plaatjes tekenen in paint en de gegevens erbij laten zetten

Mooi, dan ga ik jou om hulp vragen bij het aansluiten! Welke software gebruik je om het display aan te sturen?

Mielmania schreef op woensdag 01 maart 2006 @ 21:08:
Leuk al die aansluitingen, kan je helemaal los mee

Even voor de duidelijkheid: dit zijn drie printplaten die in de receiver zaten. Dus het zijn geen professionele geluids- danwel videokaarten die in m'n HTPC komen

[ Voor 11% gewijzigd door Reinier op 16-03-2006 08:58 ]

[Diabolical]

g*dskolere.. wat sluit je in godsnaam allemaal op zo'n ding aan man...

Heb je die andere helemaal vol zitten?

[Anoniem: 140651]

Diabolical schreef op woensdag 01 maart 2006 @ 21:45:
g*dskolere.. wat sluit je in godsnaam allemaal op zo'n ding aan man...

Heb je die andere helemaal vol zitten?

welke andere? die op het moedebord zitten? deze aansluitingen die hij net liet zien waren van de versterker VOORDAT er uberhaubt een pc in zat, dus deze aansluiting zijn niet voor de pc die erin komt! ^{of begrijp ik je vraag nie goed?}

[Reinier]

Ik denk dat ik wat duidelijker commentaar bij m'n foto's moet zetten bmwmaster heeft helemaal gelijk. Al die connectoren zijn afkomstig uit de receiver waarvan ik alleen de behuizing, inclusief het front ga gebruiken. De volledige inhoud van de reciever (15 kilo aan printplaten, koelblokken en een hele hele dikke trafo) gaat de prullenbak in.
En daar had ik voor de lol wat foto's van gepost, maar al die dingen komen niet in m'n HTPC!

[Jado]

Hij bedoelt misschien je andere receiver ?
Spijtig van die voeding man !
Nog veel succes drmee

[lampie1979]

Vette CUSTOM

Zou je voor mij dat topic over verzenden uit de VS nog eens kunnen vermelden, want die link is dood. Heb namelijk ook interesse om wat over te laten komen

[Reinier]

Lampie1979 schreef op woensdag 01 maart 2006 @ 23:08:
Vette CUSTOM

Zou je voor mij dat topic over verzenden uit de VS nog eens kunnen vermelden, want die link is dood. Heb namelijk ook interesse om wat over te laten komen

Dat topic staat in de huiskamer waar je blijkbaar niet in kan. Ik heb het apparaat gewoon via eBay gekocht en het is per USPS (http://www.usps.com) verstuurd. Dat is de goedkoopste manier om een zwaar pakket te laten verzenden, maar het kan erg lang duren voordat je heb hebt. Mijn receiver is volgens mij een week of vijf, zes onderwerg geweest. En ik moest, naast iets van 60 dollar verzendkosten, nog een paar tientjes invoerrechten betalen

Global Economy Services is het toverwoord http://www.usps.com/global/globaleconomy.htm

[ Voor 7% gewijzigd door Reinier op 01-03-2006 23:18 ]

[Cablekevin]

Sorry hoor voor 60 dollar verwacht ik wel dat het netjes aan komt.
En niet zo ver*********

[Gutteguttegut]

Reinier schreef op woensdag 01 maart 2006 @ 22:15:
Ik vind dit echt een zwaar gave mod

Die van jou vind ik ook gaaf anders

* Gutteguttegut is nu ook aan het bieden op een 2e indentieke versterker

[MikeyMan]

Vind het erg jammer dat je niet voor een mATX voeding bent gegaan...

Heb je die spulletjes vanuit die 630 al weggegooid of niet? Heb eventueel wel interesse...

[brinkdinges]

Reinier schreef op woensdag 01 maart 2006 @ 21:16:
[...]

Mooi, dan ga ik jou om hulp vragen bij het aansluiten! Welke software gebruik je om het display aan te sturen?

De naam van het progje is Lcdinfo. De site met meer info is hier te vinden. Op het forum staat ook een topic met allemaal uitleg hoe je screens kunt maken en info in kunt voegen. Ik heb het zelf nooit echt goed werkend gekregen, maar dat zal wel meer aan mijn programmeerskills gelegen hebben Een apart topic over dit vfd staat als het goed is hier.

[Reinier]

MikeyMan schreef op woensdag 01 maart 2006 @ 23:43:
Vind het erg jammer dat je niet voor een mATX voeding bent gegaan...

Ik eigenlijk ook wel een beetje, achteraf Hoewel de voeding nu prima op z'n plek zit, hij zit goed stevig ingebouwd dus dat komt wel goed. Alleen is het een rotwerk om hem ooit te vervangen, dus ik hoop dat dat voorlopig niet nodig is

Heb je die spulletjes vanuit die 630 al weggegooid of niet? Heb eventueel wel interesse...

Ik heb vrijwel alles nog liggen, op een aantal kapotte printplaten etc. na. Laat maar weten wat je wilt hebben, m'n emailadres staat in m'n profiel.

brinkdinges schreef op donderdag 02 maart 2006 @ 08:55:

De naam van het progje is Lcdinfo. De site met meer info is hier te vinden. Op het forum staat ook een topic met allemaal uitleg hoe je screens kunt maken en info in kunt voegen. Ik heb het zelf nooit echt goed werkend gekregen, maar dat zal wel meer aan mijn programmeerskills gelegen hebben Een apart topic over dit vfd staat als het goed is hier.

Dat schema had ik ook al ergens liggen, ik ga ermee aan de slag zodra ik m'n soldeerbout heb teruggevonden Verhuizen is leuk, maar ik raak altijd zoveel spullen kwijt.

---

Ik heb alle spullen gisteravond (in een koffer ) opgehaald en het ligt nu allemaal, eindelijk, bij mij thuis \o/

[Diabolical]

Jado schreef op woensdag 01 maart 2006 @ 22:55:
Hij bedoelt misschien je andere receiver ?
Spijtig van die voeding man !
Nog veel succes drmee

Klopt.. ik bedoel dus inderdaad je andere (dezelfde toch?) receiver...

[Reinier]

Diabolical schreef op donderdag 02 maart 2006 @ 16:02:
[...]


Klopt.. ik bedoel dus inderdaad je andere (dezelfde toch?) receiver...

Je wilt weten wat ik op m'n andere receiver heb aangesloten? Ik weet niet in hoeverre dit interessant is hoor maar ik heb er een H/K dvd-speler, Samsung digitale decoder en m'n laptop op aangesloten. En zes speakers en een subwoofer. En de HTPC komt er met een coaxiale kabel aan te hangen.
Het is trouwens een AVR 130, de goedkoopste, minst uitgebreide H/K receiver. De HTPC zit in een AVR 630, wat destijds (volgens mij) het topmodel was.

[MrDummy]

Reinier schreef op woensdag 01 maart 2006 @ 22:12:
De volledige inhoud van de reciever (15 kilo aan printplaten, koelblokken en een hele hele dikke trafo) gaat de prullenbak in.

Pijnlijk voor electronica freaks. Je kan ook vragen: WIE WIL DE PLATEN HEBBEN? Je kan ze gratis weggeven aan iemand anders hier, die gaat dan condensatoren, connectoren en zo lossolderen en ergens anders voor gebruiken. Alleen verzendkosten betalen ze zelf
Altijd beter dan weggooien.

[ Voor 12% gewijzigd door MrDummy op 02-03-2006 17:30 ]

[Anoniem: 166641]

Reinier schreef op dinsdag 28 februari 2006 @ 16:02:
SketchUp, staat erbij, zelfs met een linkje

Ik zal snel weer nieuwe foto's (die stiekem al aardig oud zijn) posten en een dezer dagen ga ik weer verder aan de RM. Ik moet er steeds speciaal voor van Utrecht naar Gouda

Ik keek met een scheel oog Suc6 met je mod!

[kippy]

Dat is een best feine voeding. Maar je moet wel rekening houden dat hij twee 12V rails heeft.
1 Rail voor de 4 pin mobo connector en nvidia voedings connector. (15A)
1 Rail voor de rest, alle molex connectors enz enz (14A)

Zelf heb ik geen Nvidia voedings connector op men video kaart zitten, maar een molex. Hiervoor heb ik de 12V gebruikt van de Nvidia connector.

Wat ik dus probeer aan te geven is dat je een beetje moet uitkijken met de stroom ballance van je voeding. Voor de rest, zeer gave mod. Ben benieuwt naar het eindresultaat.

[mydogisgone]

Beekforel schreef op woensdag 01 maart 2006 @ 17:29:
[...]


[...]

Denk dat dat wel meevalt hoor...

Man van afwerking ben ik. Sorry, kan er niks aan doen!
Zie graag een behuizing van top tot teen perfect afgewerkt!
Binnenkort ga ik ook weer met een nieuwe cm beginnen denk ik.
Echt zeker is het niet, maar daar telt de afwerking 1000000000% mee!

Je doet het goed of je doet het lekker niet.

[JeroenE]

Mijn receiver is volgens mij een week of vijf, zes onderwerg geweest. En ik moest, naast iets van 60 dollar verzendkosten, nog een paar tientjes invoerrechten betalen

Het is natuurlijk voor jou te laat, maar waarom heb je niet gevraagd om alleen het frontpaneel op te laten sturen? Qua gewicht zal dat veel schelen (en dus goedkoper) en je hoeft ook geen invoerrechten over "audio of videoapparatuur" te betalen.

[Anoniem: 167335]

jeroene schreef op zaterdag 04 maart 2006 @ 07:34:
[...]
Het is natuurlijk voor jou te laat, maar waarom heb je niet gevraagd om alleen het frontpaneel op te laten sturen? Qua gewicht zal dat veel schelen (en dus goedkoper) en je hoeft ook geen invoerrechten over "audio of videoapparatuur" te betalen.

Achteraf is altijd wel simpel praten, kom daar maar es op. MAAR je hebt wel gelijk.

[sOid]

Lol ik had dit topic helemaal over het hoofd gezien terwijl ik er nog naar uit keek
Maargoed wordt erg mooi hoor!

Alleen nog een vraagje, heb niet alles gelezen dus misschien had je het al wel verteld, maar watvoor OS ga je erop zetten? Windows MediaCenter edition of een Linux oplossing?

Bookmarked iig

[Anoniem: 167810]

Woot !!! Ik heb dezelfde tuner/AV mixer, maar dan werkend

[Reinier]

MrDummy schreef op donderdag 02 maart 2006 @ 17:29:
Pijnlijk voor electronica freaks. Je kan ook vragen: WIE WIL DE PLATEN HEBBEN? Je kan ze gratis weggeven aan iemand anders hier, die gaat dan condensatoren, connectoren en zo lossolderen en ergens anders voor gebruiken. Alleen verzendkosten betalen ze zelf
Altijd beter dan weggooien.

Je hebt gelijk en ze hebben al een bestemming gevonden. Overigens bedoelde ik niet letterlijk dat ze de prullenpak in zouden gaan, want anders had ik ze niet hoeven bewaren, wat ik wel gedaan heb.

jeroene schreef op zaterdag 04 maart 2006 @ 07:34:
Het is natuurlijk voor jou te laat, maar waarom heb je niet gevraagd om alleen het frontpaneel op te laten sturen? Qua gewicht zal dat veel schelen (en dus goedkoper) en je hoeft ook geen invoerrechten over "audio of videoapparatuur" te betalen.

Dat zou een enorm verschil uit gemaakt hebben, dat klopt Maar ik wilde sowieso de hele behuizing hebben en het heeft mij uren gekost om alle internal parts eruit te halen. Dat zou die eBayer vast niet voor niets gedaan hebben. Daarnaast was ik ook wel benieuwd of er nog iets bruikbaars tussen de elektronica zou zitten.

sOid schreef op zaterdag 04 maart 2006 @ 19:50:
Alleen nog een vraagje, heb niet alles gelezen dus misschien had je het al wel verteld, maar watvoor OS ga je erop zetten? Windows MediaCenter edition of een Linux oplossing?

Oja, dat was al eerder gevraagd maar ik had nog geen antwoord gegeven. Ik twijfel tussen bijvoorbeeld Meedio op gewoon Windows XP of iets als Freevo. MCE ga ik niet gebruiken omdat ik geen zin heb om een licentie aan te schaffen.

[sOid]

Reinier schreef op zondag 05 maart 2006 @ 11:30:
[...]
Oja, dat was al eerder gevraagd maar ik had nog geen antwoord gegeven. Ik twijfel tussen bijvoorbeeld Meedio op gewoon Windows XP of iets als Freevo. MCE ga ik niet gebruiken omdat ik geen zin heb om een licentie aan te schaffen.

Mja, MCE valt natuurlijk ook wel te verkrijgen via de minder legale weg...
Nog nooit van Freevo of Meedio gehoort, eens in verdiepen

Succes in ieder geval!

[Silver7]

sOid schreef op zondag 05 maart 2006 @ 15:33:
[...]

Mja, MCE valt natuurlijk ook wel te verkrijgen via de minder legale weg...
Nog nooit van Freevo of Meedio gehoort, eens in verdiepen

Succes in ieder geval!

Jammer dat je nou zegt... Sommige mensen doen er moeite voor om legaal te blijven..

[X-G]

Jezus was zaten er een connectoren op dat ding O_o!

[Anoniem: 107941]

is dat niet toevallig ook dezelfde mediacenter als jou (niet softwar op tv( ook dit is toevallig meedio)).
maar die htpc onder de tv.

[ThinkPad]

Ik denk dat de de versterker is hoor. Aan de linkerkant staat een rood/zwarte pc kast. Dat is het mediacenter denk ik.

[Anoniem: 107941]

ThinkPadd schreef op maandag 06 maart 2006 @ 15:50:
Ik denk dat de de versterker is hoor. Aan de linkerkant staat een rood/zwarte pc kast. Dat is het mediacenter denk ik.

dat weet ik maar dat is tog wel dezelfde ding als dat hier NAAR een htpc wordt gemod.
hetgeen dat hij ana het modden is was eerst ook een versterker alleen daar bouwt hij nu een pc in

[Imperial Guard]

Jup, nice project wat Reinier maakt. Mijn complimenten!

Ik had zelf ook zoiets in gedachten nu bouw ik mijn HTPC zelf.

[Martin11468]

die pic. daarboven is wel een lekkere opstelling!

[Reinier]

De versterker op die foto is geen AVR 630, 630 heeft die drie draaiknopjes niet en wel een klepje. De AVR 130 die ik zelf heb (als receiver dus, niet als HTPC) ziet er wel hetzelfde uit als op de foto.

Ik krijg trouwens nogal veel mailtjes over de elektronica die ik in de vuilnisbak dreigde te gooien, deze hebben al een bestemming gevonden

[profweirdo]

misschien iemand iets aan: de HD100, TU911A en/of de PM645.
zelf kan ik er nu niet zoveel mee omdat ik midden in een verhuizing zit en geen tijd ervoor heb. wanneer interesse zie mail profiel
ps alles werkt nog.

[sOid]

Silver7 schreef op maandag 06 maart 2006 @ 15:09:
[...]


Jammer dat je nou zegt... Sommige mensen doen er moeite voor om legaal te blijven..

Mja, heb ik natuurlijk niets op tegen, maar als arme student moet je toch wat heh

[Anoniem: 94100]

Volgens mij zijn de foto's in je SP een beetje dood, had ze van de week al wel gezien en belooft iig erg mooi te worden!

[Reinier]

Klopt, had ik al in de SP staan. Ik had niet gedacht dat ik over m'n 5 GB traffic heen zou gaan... met die paar foto'tjes!
Ik verplaats ze straks wel even. Ik kan niet bij de originelen en ik kan ook even niet FTP'en Voorlopig dus helaas geen pics

[ Voor 28% gewijzigd door Reinier op 09-03-2006 16:19 ]

[JeanJeremy]

Dit kan echt zonder twijfel de mooiste HTPC casemod worden die er is ....

succes

[Anoniem: 94100]

Reinier schreef op donderdag 09 maart 2006 @ 14:14:
Klopt, had ik al in de SP staan. Ik had niet gedacht dat ik over m'n 5 GB traffic heen zou gaan... met die paar foto'tjes!
Ik verplaats ze straks wel even. Ik kan niet bij de originelen en ik kan ook even niet FTP'en Voorlopig dus helaas geen pics

Oei, en t is pas krap 2 weken maart, maarja, heb je wel des te meer tijd om je op deze pracht HTPC te richten

[sOid]

Weetniet hoeveel foto's het zijn, maar ik kan ze waarschijnlijk wel online zetten (heb geen datalimiet).

Laat het maar even weten

[tafkaw]

Heb hier 100MB webspace met unlimited datatraffic aan een 10Mbit pijp ter beschikking. Voeg woutergroenewold AT hotmail DOT com toe voor hosting.

[Reinier]

Bedankt voor het aanbod allemaal Maar ik zal de foto's a.s.a.p. naar m'n tweakers.net fotoalbum verplaatsen.

[Proximus]

Zorg ervoor dat je je pics even erguns anders host...is op het moment niet echt 'te zien' wat je gemaakt hebt!

[gambr0]

Ik wil ook wel graag de pic's zien, maar ze doen het nog steeds niet

[Reinier]

Sorry dat de pics zo lang niet werkten, ik had ten eerste niet gedacht dat ik zo snel over m'n datalimiet heen zou gaan én ik dacht dat m'n hoster gewoon een rekening zou sturen als ik er overheen zou gaan, i.p.v. dat m'n pics het niet meer doen (plus een paar kleine websites die ik op datzelfde domein heb staan).
Anyway, ze doen het weer en bij volgende updates zal ik ze meteen op m'n tweakers.net schijfruimte zetten

[Reinier]

Update

Okee, eindelijk weer een kleine update!

Ik kon de moederbordplaat niet op de bodem monteren omdat de bodemplaat van de receiver nogal onregelmatig was, een hoop gaten, deuken, etc. En er zat een gat (waarvan ik het afdekplaatje kwijt ben ) precies op de plek waar een spacertje moest komen, dus de backplate moest in ieder geval op die plek vastgezet worden. En omdat ik nog een hoop hoekprofieltjes overhad:



Hetzelfde hoekprofiel wil ik gebruiken om de dvd-brander mee te monteren. Die komt dus linksboven in het bovenstaande plaatje.

Ondertussen had ik een oud HD-rekje gemod zodat die een mooi plekje kon krijgen:





Het ding zit met van die hoekjes vastgeschroefd. Het geheel is redelijk stevig, maar misschien moet hier en daar nog wat rubber tussen om het wat stiller te maken, want ik verwacht dat de boel nogal gaat resoneren.



Hier zie je hoe de voeding met dezelfde hoekjes vastzit. De voeding zit echt heel stevig gemonteerd.



Omdat de achterplaat van de receiver niet bruikbaarwas heb ik wat gefabriceerd met aluminium profielen.



Het is in het echt minder krom dan op de foto lijkt



Het bovenste hoekprofiel zit een beetje in de weg, maar met duimschroeven lukt het wel om de kaarten vast te zetten.



Ik heb het klepje weer even op het front gemaakt omdat er wat verwarring bleek te bestaan over de cardreader enzo. Die zie je dus totaal niet, totdat het klepje opengaat
Het ding is wel een beetje lam, hij zakt spontaan open Hier moet ik nog iets op verzinnen, bijvoorbeeld met van die plakmagneetjes.



En er komen natuurlijk nog voetjes onder (de originele), dus hij komt nog wel recht te staan

[ Voor 5% gewijzigd door Reinier op 20-03-2006 22:11 ]

[TEAMIKKE]

Ik blijf het een goed idee vinden

[Reinier]

Dankjewel
En over ideeën gesproken: ik heb een Sony PS One LCD'tje... zou die in de voorkant passen? En zou dat staan? Het schermpje (het zichtbare deel dus) is exact even hoog als het zwarte plexi van m'n receiver. Alleen de rand + print maken het scherm net iets te groot.
Wat denken jullie, het LCD proberen of toch een grafisch VFD?

[ Voor 3% gewijzigd door Reinier op 16-03-2006 14:40 ]

[Mushjkin]

Pff,... Konden ze de doos waar het mee verzonden hebben niet meteen gebruiken als kussentje voor de piloot?

[Reinier]

Zoiets dus... nee laat maar, hiermee verpest ik het waarschijnlijk

[MikeyMan]

Doe alsjeblieft niet

[Reinier]

Ik doe het niet
Maar ik weet geen bestemming voor het display

[Hoedje]

MikeyMan schreef op donderdag 16 maart 2006 @ 14:47:
Doe alsjeblieft niet

2nd that!

[Reinier]

Jongens, ik zeg toch dat ik het niet doe, ik zat gewoon even met het idee te spelen. Ik ga gewoon zoals gepland voor het grafische VFD. Deze dus:

[GarBaGe]

Heb je het mobo zelf al uitgeprobeerd ??
De Asus A8N-VM CSM heb ik zelf ook, maar zo uit de fabriek is het mobo niet al te goed. Een BIOS upgrade is haast wel noodzakelijk om netwerk, audio en ACPI een beetje fatsoenlijk aan de praat te krijgen.
Maar goed, er lopen al meer dan genoeg topics over de "imperfecties" van de A8N-VM CSM.
Vergeet voor je ingebouwde nVidia niet de allerlaatste versie van de driver te gebruiken (in ieder geval de 8x.xx versie).

[Reinier]

Bedankt voor de tip, ik volg het A8N-VM CSM topic ook dus ik kom er wel uit. Als het goed is werkt mijn nieuwe ADSL-verbinding als ik straks thuiskom dus kan ik eindelijk aan de slag met bios updaten enzo.

[ Voor 4% gewijzigd door Reinier op 16-03-2006 15:03 ]

[MikeyMan]

Reinier schreef op donderdag 16 maart 2006 @ 14:55:
Jongens, ik zeg toch dat ik het niet doe, ik zat gewoon even met het idee te spelen. Ik ga gewoon zoals gepland voor het grafische VFD. Deze dus:

[afbeelding]

braaf...

[MoZe]

Reinier schreef op donderdag 16 maart 2006 @ 14:51:
Ik doe het niet
Maar ik weet geen bestemming voor het display

Stuur maar op!

[sOid]

Display gewoon bewaren, komt vanzelf wel een keer van pas. Of verkopen kan natuurlijk ook.

Ben wel blij dat je het niet doet iig

[casefan]

Als je die witte verkoopt, wil ik hem wel kopen heb ik toch nog nodig,,

Noem maar een prijs,
