[EL] Nixie Buisjes, deel 2

[Benadski]

Klopt, 't is een pulsteller die alleen optelt. Opzich maakt 't niks uit. Je kan "random" cijfers afbeelden door even te resetten en snel naar 't gewenste nummer te tellen. Op 30kHz (max) zie je dat toch niet.

Ik wil een uC gebruiken, het tellen doet die dus voor me!

EDIT: Die datasheet had ik al ja, toch bedankt!

De E90CC (schema datasheet) is volgens mij alleen nodig als je de buizen elkaar wil laten triggeren, 't is namelijk een puls shaper. Ik denk dat alles rechts van (en inclusief) C4 weggelaten kan worden. Weet iemand dit te bevestigen?

[ Voor 44% gewijzigd door Benadski op 15-04-2004 22:05 ]

[Sine]

C4 zit aan G1, en dat is een stuur rooster waarme de straal uitgeschakeld wordt als ie op het zelfde potentiaal als de kathode komt te liggen (G1 mag btw NOOIT hoger worden dan de kathode !! daarmee sloop je de buis !! )

Als ik het schema goed bekijk wordt bij het getal 10 (die buiten het display valt) de plaat die aan R5 hangt aangestuurd ipv een stukje fosfor, die gooit een puls naar de ecc99 die op zijn beurt een positieve puls naar G1 stuurt waardoor de straal afgenkepen wordt.

Ik vermoed dat als je de straal afknijpt de buis weer naar 0 springt, over C4 loopt dus zijn reset puls.

==EDIT==

Hier staat de werking beschreven ...
http://www.jogis-roehrenb...chtliches/Nixie/E1T-2.pdf

G1 is inderdaad een vorm van reset en hangt op +11 V de kathode hangt op +14V
komt G1 in de buurt van de kathode zal de buis terug gaan naar 0

en de count puls lijkt idd nogal kritisch

[ Voor 23% gewijzigd door Sine op 15-04-2004 22:46 . Reden: Duh 10 niet 11 ]

[Benadski]

Hé dit heeft me ineens heel wat duidelijk gemaakt! Thanks!

De telpuls lijkt me opzich niet zo erg moeilijk te maken. ik denk dat ik aan een transistortje of twee, condensator en een paar weerstandjes genoeg heb. De uC geeft dan een klein pulsje en het analoge deel geeft 'm dan de juiste vorm en spanning. Ik neem aan dat ik de C1 dan wel in het circuit moet laten.

G1 (aan C4) zorgt dus voor de reset. Da's mooi om te weten! Ik wilde eerst de voedingsspanning gaan schakelen, maar dit is natuurlijk veel netter en makkelijker! Ik weet alleen niet hoe deze puls er uit moet zien. Is dit een positieve of negatieve puls? Negatief tov. de kathode mag niet, maar toch zie ik een puls van -27V als ik het goed heb. Op welke spanning ligt G1 in rust? Laat maar ik snap 'm al... Positief mag niet...

Wat me ook opvalt is dat de pulslengte wordt gegeven op 27uS. Terwijl in de datasheet staat dat de totale pulslengte om nog precies aan de specs te voldoen op ongeveer 13uS ligt (20V/uS + 1.2V/uS @ 13,6V). En er staat ook "bis 3 * 10^4/s" is dat V/s? Dan is het maximaal 453uS. Is dus 27uS ideaal? Dan is het nog aardig ruim hoor!

[ Voor 10% gewijzigd door Benadski op 16-04-2004 01:54 ]

[Verwijderd]

ziet er wel heel erg geil uit. idee voor een IA?

[sebastius]

Benadski, precies op het moment dat jij zo'n E1T hebt gescoord heb ik er ook eentje gekocht Ook bij stuut... Ik zet ze ook wel op IA.net als iemand een nuttig schema weet...

[Benadski]

Hehe, zo zie je maar weer, de wereld is niet groot. Ik had ze in eerste instantie niet eens zien staan. Ik kwam binnen met een dekatron en toen werd me verteld dat hun telbuisjes mooier waren. Toen ik ze zag heb ik ze gelijk maar gekocht!

Een IA wordt moeilijk denk ik, E1T's vind je niet zomaar overal. Maar als je ze weet te vinden, mail dan ff (er mag niet gepraat worden over het inhoudelijke van IA's hier namelijk)!

[Benadski]

Even een update: Ik heb een schema getekend aan de hand van de datasheet.

Als het goed is zijn de waardes voor de C's en de R's bij de transistortrapjes nu ook goed. De C's moeten zeer snel en mogen niet te snel ontladen worden. De transistor moet 'm binnen 680ns hebben geladen en het moet minstens 27us duren voordat ie leeg is. Denk dat dat met deze waardes wel lukt!

Het schema:


EDIT: Over de voedingsspanningen: Ik neem twee dezelfde trafo's, de secundaire's knoop ik aan elkaar. Nu heb ik dus aan één kant 230VAC galvanisch gescheiden als het goed is. Als ik dit gelijkricht heb ik 325V, met een zener van 27V daarachter heb ik dan weer ongeveer 300VDC. Zal dit werken?

De 27V kan ik denk ik wel uit de 300V halen met een 27V zener, 180k 1/2W weerstand en een 1uF tantaal elco. De 13,6V doe ik met een LM317 en de 6,3V met een 7805 met twee diodes in de massa aansluiting (in de 6,3V leiding zitten dan weer twee diodes voor de 5V logica). Best wel veel werk allemaal. Als er iemand een beter idee heeft of aanvullingen hoor ik het graag!

[ Voor 60% gewijzigd door Benadski op 18-04-2004 19:27 ]

[Sine]

die zener in serie met je 325V kun je gewoon weg laten, door het verlies in de trafo's komt er toch altijd minder dan 230V uit onder last, ik zou ook proberen je belasting op de 300V lijn zo laag mogelijk te houden zodat je hier geen grote trafo voor nodig hebt. ik zou dus ook die 27V niet uit de hoogspanning halen, iedere mA telt als 0.3 watt !!

Als het enigsinds mogelijk is zou ik ook voor de ketting R2,3,4 wat grotere weerstanden nemen.

Ik weet niet precies wat je ermee gaat doen, maar ik vermoed een klok bouwen..
Ik zou 1 van de trafo's buiten de klok houden en met 6 of 12V wissel de klok binnen komen. De gloeidraden hang je gewoon direct aan die 6V ( of per 2 in serie aan de 12V) die 0,3 V minder maakt echt geen b*l uit.

Ik zou 12V gebruiken ( ook omdat de stroom bij 6V wel wat hoog wordt) en die gelijkrichten voor je 13,5 en nog een keer verdubbelen voor je 27 (beiden zeneren naar de benodigde spanning) de 5V dan via een 7805 uit de gelijkgerichte binnenkomende spanning.

Oja, ... hou de trafo's uit de buurt van de buizen, ze zijn namelijk vrij gemakkelijk door een magneetveld te beinvloeden

[ Voor 9% gewijzigd door Sine op 18-04-2004 20:32 ]

[Benadski]

Ah, dat scheelt weer een componentje die zener...

Die 27V heeft trouwens niet zoveel mA nodig gok ik. Stel ik reset om de 0,1 sec. betekent dat ongeveer 0,1 mA of minder gok ik, dus de 180k mag ook 2,2M zijn als dat klopt. Ik hoop alleen dat de 1uF condensator dan een beetje snel vol zit. Hoe lang zal dat duren?

R2,3,4 zijn direct overgenomen uit de datasheet, ik denk dat deze niet veel groter mogen zijn. Ik blijf er liever vanaf, het zijn behoorlijk kritische waarden die deelspanningen.

Ik wil er inderdaad een klokje mee maken (met maar één E1T). Hoe ik het digitaal aanstuur en goed leesbaar maak ben ik al over uit. De tijd wordt weergegeven in 4 cijfers. Voor 23:19 lichten de 2, 3, 1 en 9 0,5s op met tussenpauzes van 0,5s. Daarna is het 2,5s uit (straal op 10 dus). Elke 6 seconden is zo de tijd leesbaar.

Ik denk dat ik dan idd. 12VAC instuur, da's een goed idee om het extern te houden, had ik nog niet aan gedacht!

12VAC gaat naar 15VDC ongeveer, hier kan ik de 13,6V ook uit halen. De 27V kan ik eventueel met een verdubbelaar krijgen, maar ik denk dat het verbruik klein is.

Ik denk dat ik voor de 300V een ringkerntje neem (als die te vinden zijn van ca. 10VA, daar red ik het toch wel mee?).

Bedankt voor je hulp trouwens, het wordt staks echt een 13373 klok!

[ Voor 4% gewijzigd door Benadski op 18-04-2004 21:04 ]

[Sine]

Aah op die fiets ...

Dan zit je alleen met je gloeispanning, dan kun je misschien toch beter met 6V vertrekken.

Ik heb zelf een keer een klok volgens jouw princiepe gemaakt met een groot (4") 7 segment dispay, maar ik vond de leesbaarheid niet echt geweldig ...

Hoeveel heb je er eigenlijk ?

[ Voor 7% gewijzigd door Sine op 18-04-2004 22:59 ]

[Benadski]

Ja, dan zit ik misschien weer met de 13,6V. Alhoewel, deze heeft genoeg aan 1mA gemiddeld denk ik (wordt vaker gebruikt dan de reset). dus die kan ik evt. uit de 300V trekken.

Ik kan wel genoeg met 6V dus, alleen ben ik bang dat sommige nettrafo's 6V beweren en 8V zijn ofzo. Als ik 12V neem en alle spanningen beveilig is het misschien beter "foolproof". en aangezien ik er een paar voor vrienden wil maken is het beter.

Ik heb 18 buisjes gekocht, 6 daarvan heb ik aan een vriend verkocht en nog eens 6 aan iemand van circuitsonline. Ik heb er dus 6 nog hier, ik ga 4 klokjes maken en wil er twee reserve houden, de levensduur is ongeveer een jaar continu dus ik denk ze wel nodig te hebben. Je hebt misschien kans dat stuut en bruin ze binnenkort weer heeft. Als ik ze daar zie staan neem ik er wel weer een paar mee, of woon je er in de buurt?

EDIT: De leesbaarheid boeit me niet zo, als mensen het niet meteen snappen dan wordt er vaker aandachtiger naar gekeken, en da's nu juist de bedoeling!

[ Voor 10% gewijzigd door Benadski op 19-04-2004 01:32 ]

[Sine]

Benadski schreef op 19 april 2004 @ 01:31:
Ja, dan zit ik misschien weer met de 13,6V. Alhoewel, deze heeft genoeg aan 1mA gemiddeld denk ik (wordt vaker gebruikt dan de reset). dus die kan ik evt. uit de 300V trekken.

Ik kan wel genoeg met 6V dus, alleen ben ik bang dat sommige nettrafo's 6V beweren en 8V zijn ofzo. Als ik 12V neem en alle spanningen beveilig is het misschien beter "foolproof". en aangezien ik er een paar voor vrienden wil maken is het beter.

Ik heb 18 buisjes gekocht, 6 daarvan heb ik aan een vriend verkocht en nog eens 6 aan iemand van circuitsonline. Ik heb er dus 6 nog hier, ik ga 4 klokjes maken en wil er twee reserve houden, de levensduur is ongeveer een jaar continu dus ik denk ze wel nodig te hebben. Je hebt misschien kans dat stuut en bruin ze binnenkort weer heeft. Als ik ze daar zie staan neem ik er wel weer een paar mee, of woon je er in de buurt?

EDIT: De leesbaarheid boeit me niet zo, als mensen het niet meteen snappen dan wordt er vaker aandachtiger naar gekeken, en da's nu juist de bedoeling!

Wat leesbaarheid betreft zou ik voor 2 buizen gaan .. en dan afwisselend HH MM pauze enz ..



Die 13.5V moet ook geen probleem zijn ... die kun je zo verdubbelen uit de inkomende 6V

Voor een te hoge gloeispanning hoef je ook al niet bang te zijn, die trafo's leveren belast echt niet veel meer dan 6V, en mocht het nog te hoog zijn naar je smaak heb je er zo nog een weerstandje of een paar diodes antiparallel tussen gezet

[Benadski]

Hmm, ik zou het zelf minder goed kunnen lezen op die manier, met nixies is het beter inderdaad, maar met die CRT's moet je het nummer wat bij het streepje hoort eerst indentificeren. Dus je moet per buis steeds binnen een bepaalde tijd nadenken. Je hersenen zijn met twee buizen dus twee keer zo hard aan het denken, wat bij nixies niet het geval is omdat je de getallen meteen ziet.

Nog een reden om het eerst met 1 buis te doen is het kostenplaatje, als mijn ideeen niet werken heb ik meer weggegooid dan wanneer ik het met 1 buis doe.

Nog ff een vraagje. Mag ik na het aansluiten van de 6,3V meteen de hoogspanning activeren of is het beter dat ik dit doe nadat ie warm is?

[Sine]

Het schijnt beter te zijn voor de buis als je de HS pas inschakeld als de buis op temperatuur is ...

Maar hoevaak schakel je een klok in en uit ?

[Benadski]

Ik wil er een "screensaver" functie inmaken, de klok loopt door, maar de buis staat uit. 's-Nachts als ik lig te slapen en wanneer ik niet thuis ben hoeft de buis niet aan te staan bijvoorbeeld. Als ik 'm dus regelmatig in screensaver modus zet gaat ie in plaats van 1 jaar misschien drie jaar mee. En omdat de buizen straks misschien niet meer te vinden zijn leek me dat wel handig.

[Sine]

hou er dan rekening mee dat je de gloeispanning ook mee uitschakelt, een kathode verhitten zonder dat er stroom door loopt is namelijk erg slecht voor de levensduur van de buis

[Benadski]

Ja, idd, ik wil het zo gaan doen:

Aan: 15 sec. gloeidraad opwarmen, HV aan.
Uit: HV uit, 3 sec later gloeidraad uit (HV elco kan dan nog ff ontladen).

HV elco hou ik denk ik op zo'n 100uF. Da's toch wel genoeg voor die paar mA? Of moet het toch meer zijn?

[allesflex]

Gisteren ben ik toevallig op dit topic gestuit en ben geen echte electronerd, maar kan wel met een soldeerbout overweg.

Zo ben ik op zoek gegaan naar clock besturing en dus gisteravond 4 uur zitten Googlen naar een besturingskitje en wat buizen. Nu kan ik dit (6 tubes + besturing) online bestellen voor zo'n 150 euro. Als ik de IA bekijk op inkoopactie.net, dan zie ik dat ze daar voor een paar euro buizen kunnen krijgen.

Nu heb ik niet echt een technische vraag, maar lijkt het jullie teveel om 150 euro neer te leggen voor totaal?

Ik weet dat losse componenten (PIC, trafo etc) wel veel goedkoper is, maar heb zelf geen materiaal om PCB's te maken.

Ben erg gecharmeerd door de Nixie's en denk dat ik weer zo'n hebbedingetje erbij heb gevonden. Moet alleen nog ff een mooi ontwerpje maken voor de clock zelf, maar moet wel lukken..

Een nieuwe fan

[Benadski]

Het ligt er maar net aan wat dat kitje kan en hoe het is opgebouwd of het de 150 euro waard is. Let er wel op dat je een Europese kit koopt of een Amerikaanse die geschikt is voor Europa. Veel klokken werken namelijk op de netfrequentie en die is hier 50Hz en elders 60Hz. Ook hebben ze in Amerika 115V in plaats van 230V.

Geef anders ff een link dan kunnen de nixie clock experts hier vast meer over vertellen of het het waard is. Ik heb zelf nog geen klok gebouwd dus weet niet echt hoeveel het totaalplaatje kost...

[allesflex]

Ja, dat begrijp ik. Daarom ook een kit gevonden die 'auto-sensing' is.
Zonder reclame te willen maken voor die gast die het verkoopt, de kit die ik bekijk en er goed uit ziet voor 75 eurotjes = http://www.nixieclocks.de/

75 euro is best een redelijk bedrag, waarschijnlijk is het 15 euro aan materiaal / PCB, maar zoals eerder gemeld heb ik zelf de mogelijkheden niet om dit te ontwerpen/maken.

Ik ga er denk ik nog maar 's een paar nachtjes over slapen en dan gewoon bestellen

[Benadski]

Heej dit is wel een hele mooie kit, wil ik ook! Voor 75 euro is het niet eens duur denk ik, PCB's zijn meestal al 15 euro en de andere onderdelen schat ik ook wel op 30 euro, de trafo is speciaal gemaakt voor de kits dus niet echt goedkoop denk ik. Misschien wat voor de *iets waar we het niet over mogen hebben*!

EDIT: Ik lees net dat het een kit is die voor heel veel nixies te gebruiken is en met een kitje kun je zelf kiezen of je 2, 4 of 6 nixies aansluit. In de software zit ook o.a. ook een fading. Knap gedaan!

[ Voor 29% gewijzigd door Benadski op 20-04-2004 15:09 ]

[Verwijderd]

Ik had deze ook al zien staan vind hem wel een beetje aan de dure kant. Misschien is het een idee om hem na te maken ipv een compleet nieuwe clock te ontwerpen of in iedergeval het idee over te nemen zoals de losse clock en nixie print.

Ik neem aan dat hij de software in de pic wel beveiligt heeft, dus dan zouden we iemand nodig hebben die de software zou kunnen herschrijven..

Tis maar een idee

[Sine]

da's idd een erg mooi kitje ja ...

ik heb een beta versie van die software in 1 van mijn klokken zitten .. kross fading is ERG mooi ! (anigifje een paar posts naar boven is ook die kit btw...)

[The Specialist]

Ik heb hier 4 nixie-buisjes van Packard Instrument Co., Type 4200841.
Alleen weet ik niet op wat voor spanning ze draaien. Ik heb al op google gezocht door het typenummer in te rammen, maar dat leverde niet echt iets nuttigs op.
De buisjes zitten al compleet op een bordje met een BCD omzetting (4 BCD inputs voor elk buisje). Waar zou ik een schemaatje kunnen vinden om mijn buisjes te sturen als klok?

[Sine]

Dit buisje ?


Dat is de Burroughs 8422

Die wordt heel veel gebruikt in HP spul, als je een print hebt met achter de socket een bakkelieten doos kun je die aansturing het beste vergeten en je eigen aansturing maken. die werkt namelijk met een prehistorische counter en decoder..

Deze dus :


Hier http://www.electricstuff.co.uk/nixclock.html voor een sipele maar goed werkende nixie klok

[ Voor 11% gewijzigd door Sine op 24-04-2004 18:32 ]

[The Specialist]

Mijn nixie-buisjes zijn gemonteerd op een printje, samen met 4 IC's. Het type van de IC's is 996079. Ik kan echter nergens een datasheet vinden met daarin een beschrijving van het IC en de pin-out. Is er iemand die hiervan de datasheet heeft?

[sebastius]

Heb je een scherpe foto van de print? Beide zijdes? Misschien kunnen we wat 'reverse engeneeren' voor je.

[The Specialist]

sebastius schreef op 24 april 2004 @ 23:37:
Heb je een scherpe foto van de print? Beide zijdes? Misschien kunnen we wat 'reverse engeneeren' voor je.

Ik heb geen digitale camera helaas, maar ik ben er bijna zeker van dat het een BCD naar nixie omzetter is. Het IC heeft een + en een - aansluiting en 4 ingangen (de BCD inputs).
Op de print staat ook geschreven 5V en 200V. De 5V is uiteraard voor de aansturing van de IC's, de 200V voor de nixie's. Ik heb alleen geen idee hoe ik 200V kan krijgen. Ik denk dat 230 t/m 240V~ teveel is voor zo'n buisje
Als iemand een schemaatje heeft van hoe ik een simpele 200V= voeding voor mijn nixie's kan maken met weinig onderdelen....
Het schema enkele post hierboven is een mooie oplossing als voeding voor mijn nixie-pitjes. Ik heb alleen een vraagje, waarom kan ik niet gewoon de J1-1 en J1-2 aan elkaar knopen? Ik zie dat de ene de supply voor de sturing is, en de andere de supply voor de 150-220V, maar die kan ik toch gewoon aan elkaar knopen als ik tussen de input en J1-2 een spanningsstabilisator (bijv een 7812 of een LM317) hang?

[ Voor 24% gewijzigd door The Specialist op 25-04-2004 00:19 ]

[Sine]

Dat is nogal een vreemd serie nr voor een ic ... misschien zijn ze door hp van een eigen nr voorzien.

Een vrij normale decoder uit het nixie tijdperk is de 74141 en de 7441.

Wat zijn btw de punten J1-1 en J1-2 waarna je refereerd ?

[The Specialist]

Sine schreef op 25 april 2004 @ 00:34:
Dat is nogal een vreemd serie nr voor een ic ... misschien zijn ze door hp van een eigen nr voorzien.

Een vrij normale decoder uit het nixie tijdperk is de 74141 en de 7441.

Wat zijn btw de punten J1-1 en J1-2 waarna je refereerd ?

Daarmee refereer ik naar de aansluitpunten op onderstaand schema.

Sine schreef op 17 maart 2004 @ 15:28:
Niet echt een nieuw idee nee, maar de behuizing wordt ook het nieuwe idee ....

btw nixie voedinkje met weinig :

[afbeelding]

[Sine]

Aah op die fiets,

In princiepe kun je ze gewoon aan elkaar knopen, maar als je al een gestabilisserde 12V hebt voor je nixie logica kun je die beter gebruiken om de max771 te voeden, voor J1-1 geldt hoe hoger de spanning hoe lager de stroom, L1 krijgt dan dus minder stroom te verwerken en mag dus een lichter type zijn

[The Specialist]

Sine schreef op 25 april 2004 @ 11:01:
Aah op die fiets,

In princiepe kun je ze gewoon aan elkaar knopen, maar als je al een gestabilisserde 12V hebt voor je nixie logica kun je die beter gebruiken om de max771 te voeden, voor J1-1 geldt hoe hoger de spanning hoe lager de stroom, L1 krijgt dan dus minder stroom te verwerken en mag dus een lichter type zijn

Aha, ok! Nou, dan ga ik maar eens wat onderdeeltjes bestellen denk ik

[The Specialist]

Is er ergens een site waar je schema's kunt vinden voor nixie-klokken?

[Benadski]

Ik ken een hele goede! klik hier

[Sine]

hier is wat te vinden : http://www.electricstuff.co.uk/nixclock.html
Vooral deze ook ff meenemen : http://www.electricstuff.co.uk/nixiegallery.html

Oja.. op ia .net is ook wat te vinden ...

[ Voor 14% gewijzigd door Sine op 26-04-2004 16:16 ]

[allesflex]

Ik heb zelf ondertussen het bouwpakketje al besteld.... maar zag op deze link http://www.stefankneller....ik/nixiebauanleitung.html dat er wat schema's staan..

[allesflex]

Damn! Buisjes besteld (IN-18) en het klok setje... alles binnen een week in huis en dus knutselen maar... De onderdelen op de printplaatjes solderen is geen probleem, maar om de aansluitingen tussen de trafo en het clockboardje te kunnen maken en verbindingen met de buisjes moet je toch goed de handleiding / plaatjes / schema's goed bekijken...

Nog geen mooi ontwerp kunnen verzinnen voor de uiteindelijke klok, maar toch stiekem vast even 1 buisje aangesloten op het boardje...

Soepah! Helaas geen digi cam, dus kan het niet laten zien, maar zie de 'fading' plaatjes eerder in dit topic...

Nog wel op steeds op zoek naar methode om mooie voetjes te maken. De bovenstaande zelfbouwmethode (sub-D connector pinnetjes) i.i.g. gebruikt voor de tijdelijke aansluiting, maar niet echt lekker om voetjes te maken.

Wellicht weet iemand of de pennetjes die je bij conrad kan bestellen geschikt zijn
(type 526240-01)

[AKA_ACE]

Sorry voor de kick maar...

Ik vind deze klokken zo waanzinnig leuk maar helaas heb ik de ballen verstand van solderen maar ik weet wel een klein beetje wat van flash...
Dus hier mijn bijdrage...


<<KLIKBAAR>>

Met dank aan flashfocus.nl voor de orginele fla...

[ Voor 4% gewijzigd door AKA_ACE op 07-10-2004 20:59 ]

[Sine]

Dan moet ik uiteraard ook wat toevoegen ...

Sine's laatse brouwsel ... (klikbaar)

[Verwijderd]

Ik heb onlangs een "paar" ITT GN-4A nixie buizen gekocht voor 2,- per stuk (werden er meteen 29). Dus hou het topic een beetje in de gaten wat ik ga ook een klok bouwen. Maar ik ga hem opbouwen in jaren 60 stijl kwa componenten (74141 here I come kan er vrij goedkoop aankomen a 1,60 per stuk).

[ Voor 3% gewijzigd door Verwijderd op 09-10-2004 11:28 ]

[Sine]

Jaren 60 stijl zijn losse torren / beam-x buizen / Trochotron's, 74X chippies zijn meer jaren 70

[ Voor 10% gewijzigd door Sine op 09-10-2004 12:44 ]

[Verwijderd]

Ik heb het nagevraagd aan iemand die bij digital gewerkt heeft en die vertelde me dat die dingen uit eind 60 zijn. Of was dat de 7441? Dat was meen ik de voorloper van 74141...

Losse torren is wel authetieker.

Hoeveel zou je er dan wel niet nodig hebben?

[equinoxe]

Verwijderd schreef op 09 oktober 2004 @ 19:25:
Ik heb het nagevraagd aan iemand die bij digital gewerkt heeft en die vertelde me dat die dingen uit eind 60 zijn. Of was dat de 7441? Dat was meen ik de voorloper van 74141...

Losse torren is wel authetieker.

Hoeveel zou je er dan wel niet nodig hebben?

met 45 stuks lukt het, maar ik heb 46 stuks gebruikt om ook nog de 0 af te kunnen beelden..





Echter denk ik dat in mijn volgende projectje een 16f84 als controller en 2 st. 74141 ga gebruiken. dat wordt een veel kleiner printje, en ik heb genoeg 74141's (uit de jaren 70.. ) om mee te kunnen experimenteren..

[ Voor 23% gewijzigd door equinoxe op 09-10-2004 21:50 . Reden: toevoeging 74141 ]

[Sine]

45 voor de sturing van de buisjes alleen .... als je de hele klok met losse torren wilt bouwen begin dan maar alvast een karvracht in te slaan ... ( 2 per flipflop )

ik neem aan de je de 4017 gebruikt hebt om die torren te sturen ? en een dallas RTC ?

[equinoxe]

Sine schreef op 09 oktober 2004 @ 21:50:
45 voor de sturing van de buisjes alleen .... als je de hele klok met losse torren wilt bouwen begin dan maar alvast een karvracht in te slaan ... ( 2 per flipflop )

ik neem aan de je de 4017 gebruikt hebt om die torren te sturen ? en een dallas RTC ?

4017 als counters om de torren aan te sturen
De dallas als 1hz generator, werkt nl. nauwkeuriger dan mijn vorige opzet, daar moest ik de klok dagelijks corrigeren..
Die dallas had ik nog liggen, dus kostte me niets.
De trafo 220:10&160 was moeilijker aan te komen.. gelukkig heb ik er nu enkele laten maken.. (een maat liep stage bij een bedrijf die een trafo-wikkelaar had, en hij had wel zin in een experimentje)

[ Voor 20% gewijzigd door equinoxe op 09-10-2004 21:57 ]

[Verwijderd]

Hmm dan toch maar niet zo origineel het is namelijk de eerste nixie klok die ik ga bouwen. Ik wil gewoon een 1 Hz signaal maken met behulp van een 32768Hz kristal een 4060 en een 4013...

[Sine]

Dat kan ook natuurlijk ... ik pik zelf 50 Hz uit het net en die deel ik dan met een 4017 door 10 en dan nog eens door 5 met een andere 4017. Dat is waarschijnlijk preciezer dan de gemiddelde 32khz kristallen.

Over netvoeding heb ik me niet zo druk gemaakt, ik wilde alles zo klein mogelijk bouwen en een grote trafo past daar niet bij dus heb ik quick and dirty de 5V direct uit het lichtnet gehaald.

code:

                .---o-------------------o--------------o  Nixie HV
                |   |                   |
                |   |                  .-.
                |   |                  | |
                                           100k
                |   |                  '-'
                -   -                   |
      470       ^   ^                   |
      ___   VDR |   |                  .-.
   o-|___|--o-------o--.               | |
           .-.  |   |  |                   100k
           | /- |   |  |               '-'
 230V     -/ |  |   | ---               |
      470  '-'  |   | ---               |
      ___   |   |   |  | 0.022uF        +------+-------o  +5V
   o-|___|--o---o------'                |      |
            |   |   |                   | +    |
            |   -   -                  ###     Z 5V
            |   ^   ^                  ---     ^ Zener
            |   |   |                   |330uF |
            |   '---o-------------------+------+-------o  GND
            |                          .-.     |
            |                          | |    ---
            |     1M        1M         | |    ---
            |     ___       ___        '-'100k | 10n
            '----|___|-----|___|--------+------+-------o  50Hz

created by Andy´s ASCII-Circuit v1.24 www.tech-chat.de

[ Voor 107% gewijzigd door Sine op 10-10-2004 21:02 ]

[Verwijderd]

Sine schreef op 10 oktober 2004 @ 20:41:
Dat kan ook natuurlijk ... ik pik zelf 50 Hz uit het net en die deel ik dan met een 4017 door 10 en dan nog eens door 5 met een andere 4017. Dat is waarschijnlijk preciezer dan de gemiddelde 32khz kristallen.

Over netvoeding heb ik me niet zo druk gemaakt, ik wilde alles zo klein mogelijk bouwen en een grote trafo past daar niet bij dus heb ik quick and dirty de 5V direct uit het lichtnet gehaald.

code:

                .---o-------------------o--------------o  Nixie HV
                |   |                   |
                |   |                  .-.
                |   |                  | |
                                           100k
                |   |                  '-'
                -   -                   |
      470       ^   ^                   |
      ___   VDR |   |                  .-.
   o-|___|--o-------o--.               | |
           .-.  |   |  |                   100k
           | /- |   |  |               '-'
 230V     -/ |  |   | ---               |
      470  '-'  |   | ---               |
      ___   |   |   |  | 0.022uF        +------+-------o  +5V
   o-|___|--o---o------'                |      |
            |   |   |                   | +    |
            |   -   -                  ###     Z 5V
            |   ^   ^                  ---     ^ Zener
            |   |   |                   |330uF |
            |   '---o-------------------+------+-------o  GND
            |                          .-.     |
            |                          | |    ---
            |     1M        1M         | |    ---
            |     ___       ___        '-'100k | 10n
            '----|___|-----|___|--------+------+-------o  50Hz

created by Andy´s ASCII-Circuit v1.24 www.tech-chat.de

Hmm nou heb ik niet zo vertrouwen in die 50hz hier in Nijmegen. Een kennis heeft een zelfgebouwde radiogrrafische klok en bij slecht weer loopt die vanaf de 50 hz, binnen het uur ontstaat er een afwijking van ongeveer 10 seconden.

Ja dat is ook een idee dat scheelt weer in de trafo

[ Voor 7% gewijzigd door Verwijderd op 10-10-2004 23:13 ]

[equinoxe]

Sine schreef op 10 oktober 2004 @ 20:41:
Dat kan ook natuurlijk ... ik pik zelf 50 Hz uit het net en die deel ik dan met een 4017 door 10 en dan nog eens door 5 met een andere 4017. Dat is waarschijnlijk preciezer dan de gemiddelde 32khz kristallen.

dat had ik dus eerst ook, maar die klok liep veel te snel, je zag de afwijking gewoon (mijn 50Hz was in het echt 54 Hz tot 56 Hz

Als je naar het plaatje kijkt zie je waar ik een IC heb uitgewipt (de laatste 4017 die door 5 deelt..) , en met paarse draadjes weer terug ben gekomen vanuit de Dallas.
En wat betreft de stabieliteit : de 1 Hz die dat ding afgeeft is behoorlijk stabiel

[Bloodhoundje]

Hoi Sebastius,

zou je mij mischien aan je msn willen toevoegen ik heb paar vraagjes


msn: rogier [at] kloteschool [punt] nl

[RooT]

Sine schreef op vrijdag 08 oktober 2004 @ 19:20:
Dan moet ik uiteraard ook wat toevoegen ...

Sine's laatse brouwsel ... (klikbaar)

[afbeelding]

Die scheidingstekens tussen de cijfers (de : dus), wat zijn dat voor dingen?

[klown]

RooT schreef op woensdag 24 november 2004 @ 17:51:
[...]

Die scheidingstekens tussen de cijfers (de : dus), wat zijn dat voor dingen?

Als ik het zo bekijk zijn dat neonlampjes, wel creatief gedaan

[Sine]

Jup dat zijn idd gewoon neon lampjes in een plexiglazen buisje

[zoeperman]

en wat kost het ongeveer om een nixie klok te maken ?

[Benadski]

Dat ligt er maar net aan wat je voor de onderdelen betaalt natuurlijk. Soms vind je een print met 12 nixies voor 6 euro, maar echt grote zijn behoorlijk prijzig! Ook de electronica kan goedkoop, maar als je alles bij de elektroboer haalt is het vaak weer duurder dan bestellen via internet.

Trouwens, die 50Hz is zeker stabiel! Daar lopen namelijk bijna alle wekkers op. In de centrale wordt deze steeds gecorrigeerd. Op lange termijn (een week ofzo) is het 50,000Hz gegarandeerd. Het kan echter voorkomen dat door schakelende gebruikers op het lichtnet storing ontstaat wat de boel ontregeld, zo heb ik eens een wekker gehad die elke minuut ongeveer een uur verder liep!

[Sine]

De prijzen kunnen erg uiteen lopen, de buizen in die klok van mij zijn 40mm hoog en die kosten 13,92 / stuk

Op Ebay en marktplaats kom je vaak voor leuke bedragen buisjes tegen ( een oproep op marktplaats heeft me heel wat buisjes opgeleverd ! )

[Btje]

allesflex schreef op dinsdag 27 april 2004 @ 22:58:
Ik heb zelf ondertussen het bouwpakketje al besteld.... maar zag op deze link http://www.stefankneller....ik/nixiebauanleitung.html dat er wat schema's staan..

welke heb je besteld?

[Vuikie]

Dit is een hele oude thread, ik weet het, maar ik heb de onderdelen via e-bay besteld voor het maken van een Nixie buis klok en deze thread lijkt mij daar wel geschikt voor(Dit is niet echt een casemod )

Alleen had ik gebruik gemaakt van de shopping cart op e-bay.com, e-bay.nl heeft geen winkelwagen. En toen ik op 'checkout' klikte ging er iets fout. Ik kreeg 1 of andere script error. Daarna was de inhoud van mijn winkelwagen verdwenen en er stond ook niks in mijn geschiedenis. Dus ik alles 1 voor 1 gaan bestellen... naja, lang verhaal kort, dan heb je dus dit:




Ter info, dit zijn 12(+1 extra die ik niet besteld had ) IN-12 buisjes en 6 x IN-14.

Maar goed, ik heb een aantal k155id1 driver chips bij besteld dus dmv multiplexing maak ik dan maar 3 klokken

[Kliko]

Vuikie schreef op maandag 16 november 2015 @ 09:05:
Dit is een hele oude thread, ik weet het, maar ik heb de onderdelen via e-bay besteld voor het maken van een Nixie buis klok en deze thread lijkt mij daar wel geschikt voor(Dit is niet echt een casemod )

Alleen had ik gebruikt gemaakt van de shopping cart op e-bay.com, e-bay.nl heeft geen winkelwagen. En toen ik op 'checkout' klikte ging er iets fout. Ik kreeg 1 of andere script error. Daarna was de inhoud van mijn winkelwagen verdwenen en er stond ook niks in mijn geschiedenis. Dus ik alles 1 voor 1 gaan bestellen... naja, lang verhaal kort, dan heb je dus dit:

[afbeelding]
[afbeelding]

Ter info, dit zijn 12(+1 extra die ik niet besteld had ) IN-12 buisjes en 6 x IN-14.

Maar goed, ik heb een aantal k155id1 driver chips bij besteld dus dmv multiplexing maak ik dan maar 3 klokken

Nice!
Ik zit er ook aan te denken om er zelf een klok te gaan maken. Misschien wel met een kit omdat dit veel tijd zou schelen. (Ik wil altijd snel mooi resultaat hebben )

Hoeveel ben je kwijt geweest voor dit?
De meeste kits zijn wel aardig prijzig op internet na mijn korte zoektocht... Maar dan wel met software erbij natuurlijk.

[sawtomyer]

Gaaf om te zien dat er opeens interesse is van jou om deze topic een kickje te geven. Ik heb ook besloten zo een klok te maken. Ik hou deze topic in de gaten!

Vuikie schreef op maandag 16 november 2015 @ 09:05:
Dit is een hele oude thread, ik weet het, maar ik heb de onderdelen via e-bay besteld voor het maken van een Nixie buis klok en deze thread lijkt mij daar wel geschikt voor(Dit is niet echt een casemod )

Alleen had ik gebruik gemaakt van de shopping cart op e-bay.com, e-bay.nl heeft geen winkelwagen. En toen ik op 'checkout' klikte ging er iets fout. Ik kreeg 1 of andere script error. Daarna was de inhoud van mijn winkelwagen verdwenen en er stond ook niks in mijn geschiedenis. Dus ik alles 1 voor 1 gaan bestellen... naja, lang verhaal kort, dan heb je dus dit:

[afbeelding]
[afbeelding]

Ter info, dit zijn 12(+1 extra die ik niet besteld had ) IN-12 buisjes en 6 x IN-14.

Maar goed, ik heb een aantal k155id1 driver chips bij besteld dus dmv multiplexing maak ik dan maar 3 klokken

[Paul Hulsebosch]

Wat leuk dat het onderwerp weer een beetje actueel wordt :-)
Dan ook maar een kleine bijdrage van mij; er staat zowaar een nixie-klokje op de frontpage! :-)
Verwerkt in een video. Zie video: OnePlus X Review - Luxe look voor weinig euro's

Het is een klokje dat ik gemaakt heb en op m'n bureau op het Tweakers HQ staat. Het zit in de video omdat we een beetje leuke achtergrond zochten voor het in beeld brengen van de telefoon.

Ik heb de afgelopen jaren een aantal klokjes gemaakt. Want zo gaat dat, als je er één gemaakt heb, volgen er bijna altijd meer, heb ik de indruk :-)

Hier wat foto's van de klokken die ik de afgelopen jaren gemaakt heb.

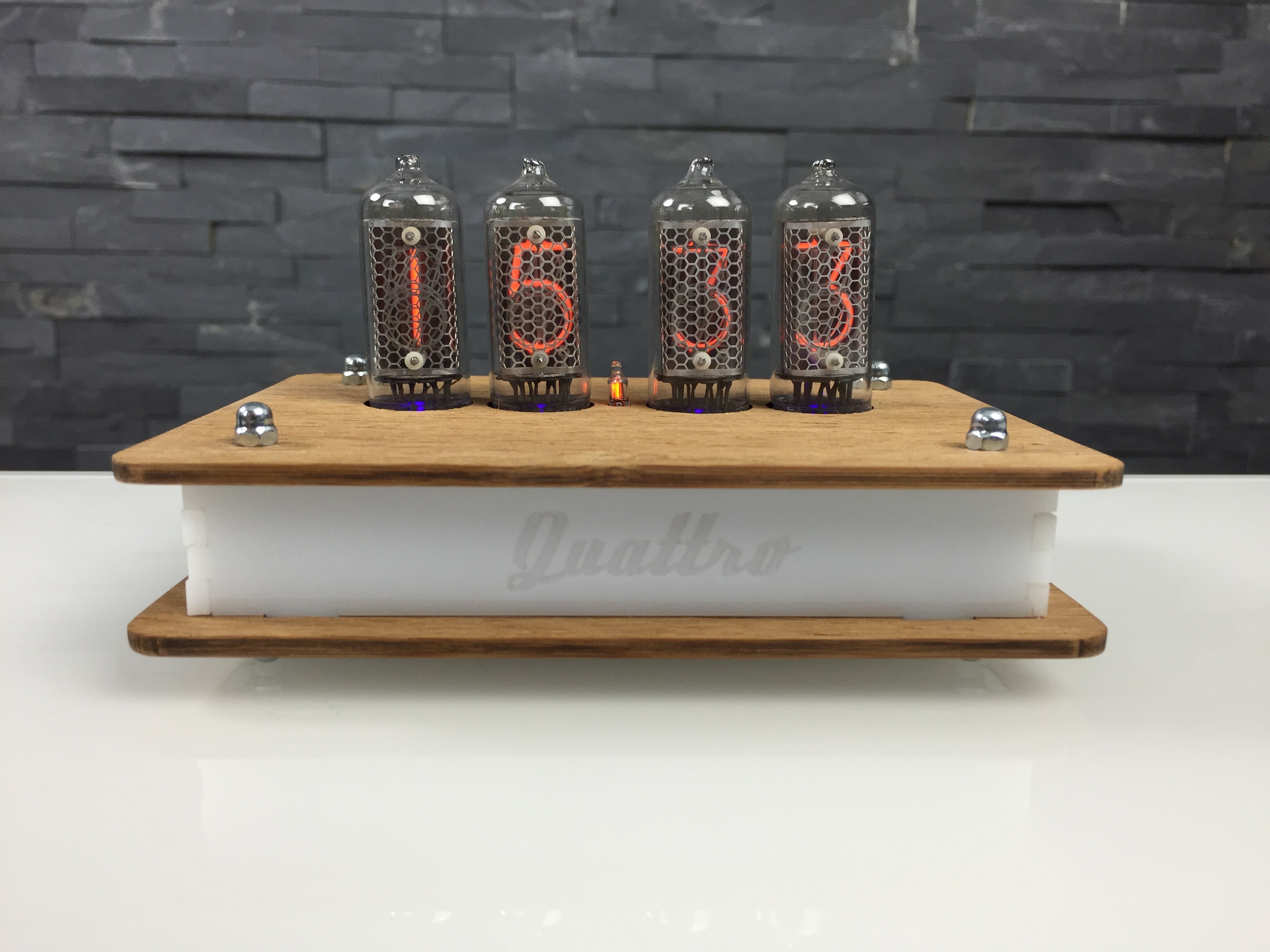

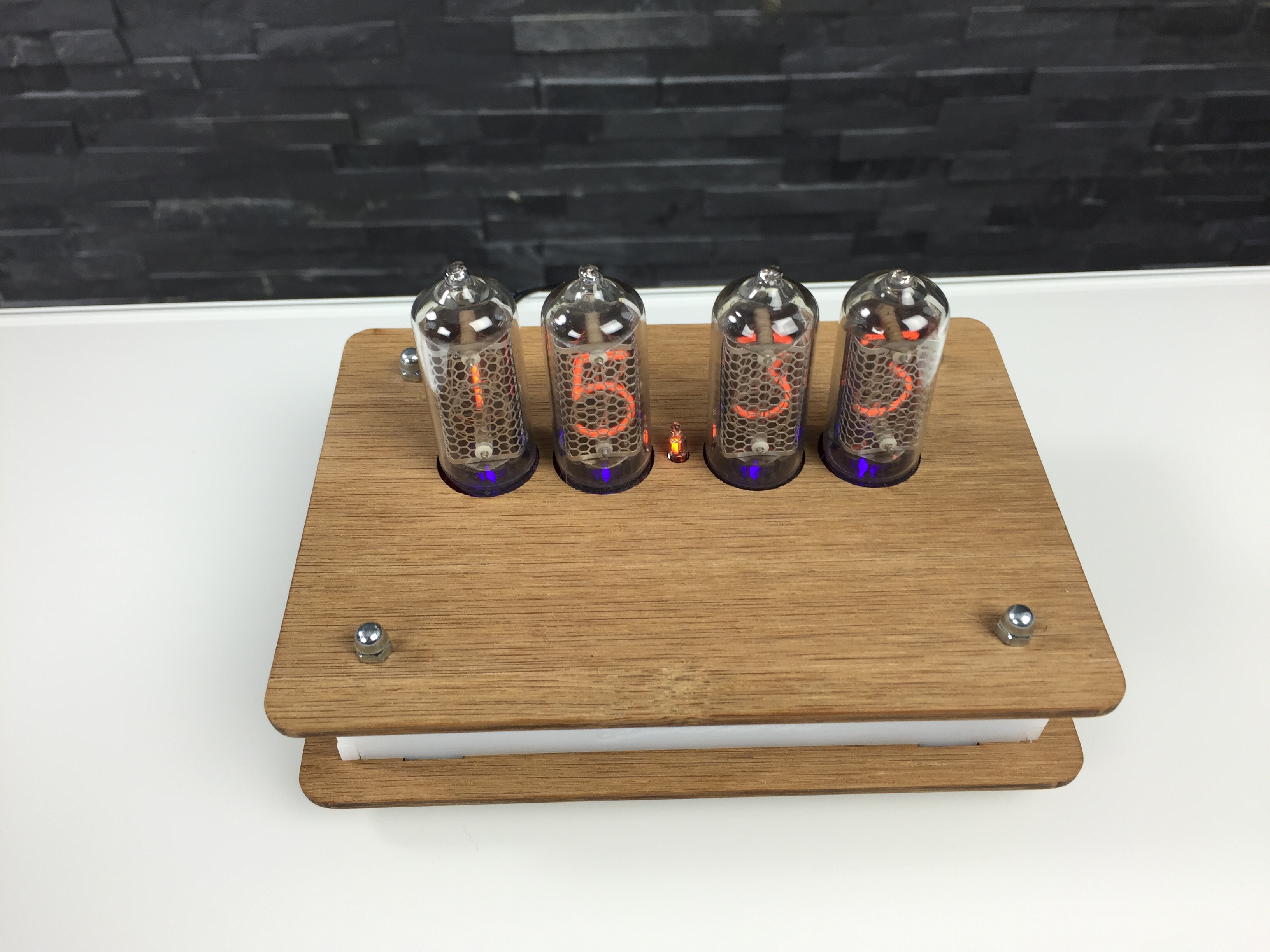

De eerste, op basis van IN-12 nixie buisjes

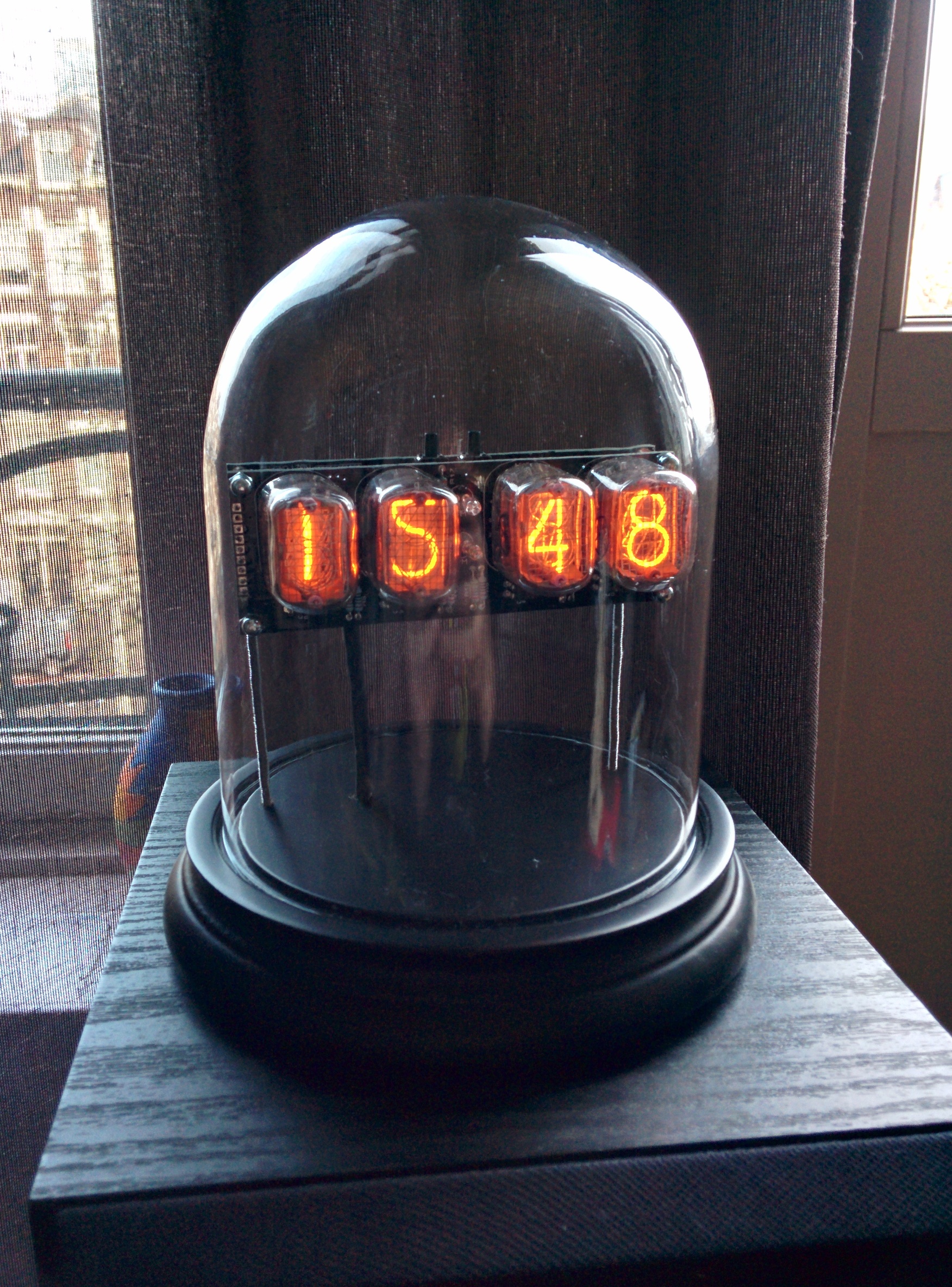

De tweede, ook op basis van IN-12

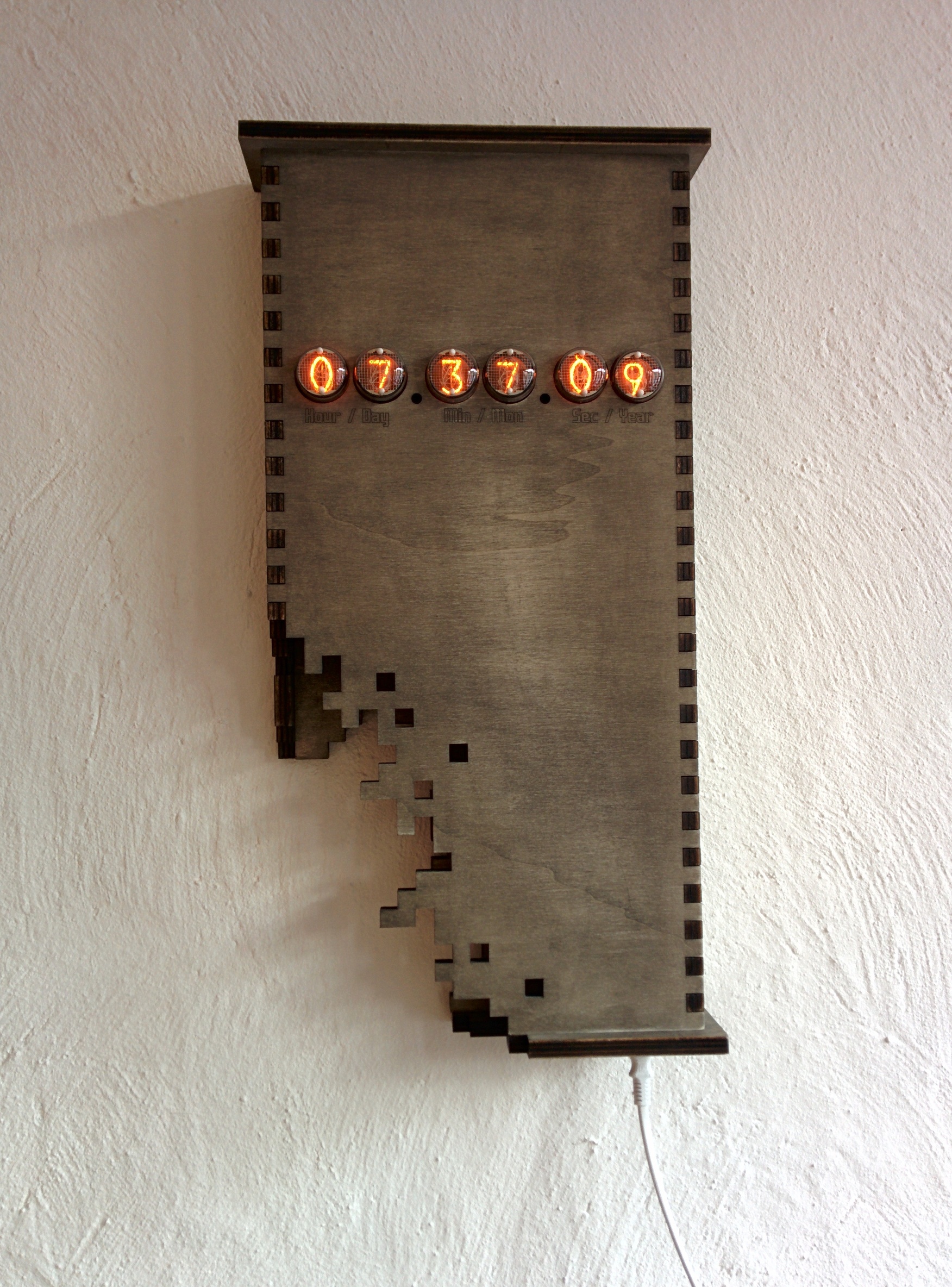

Daarna kwam een wandklok op basis van de mooie Z5600M


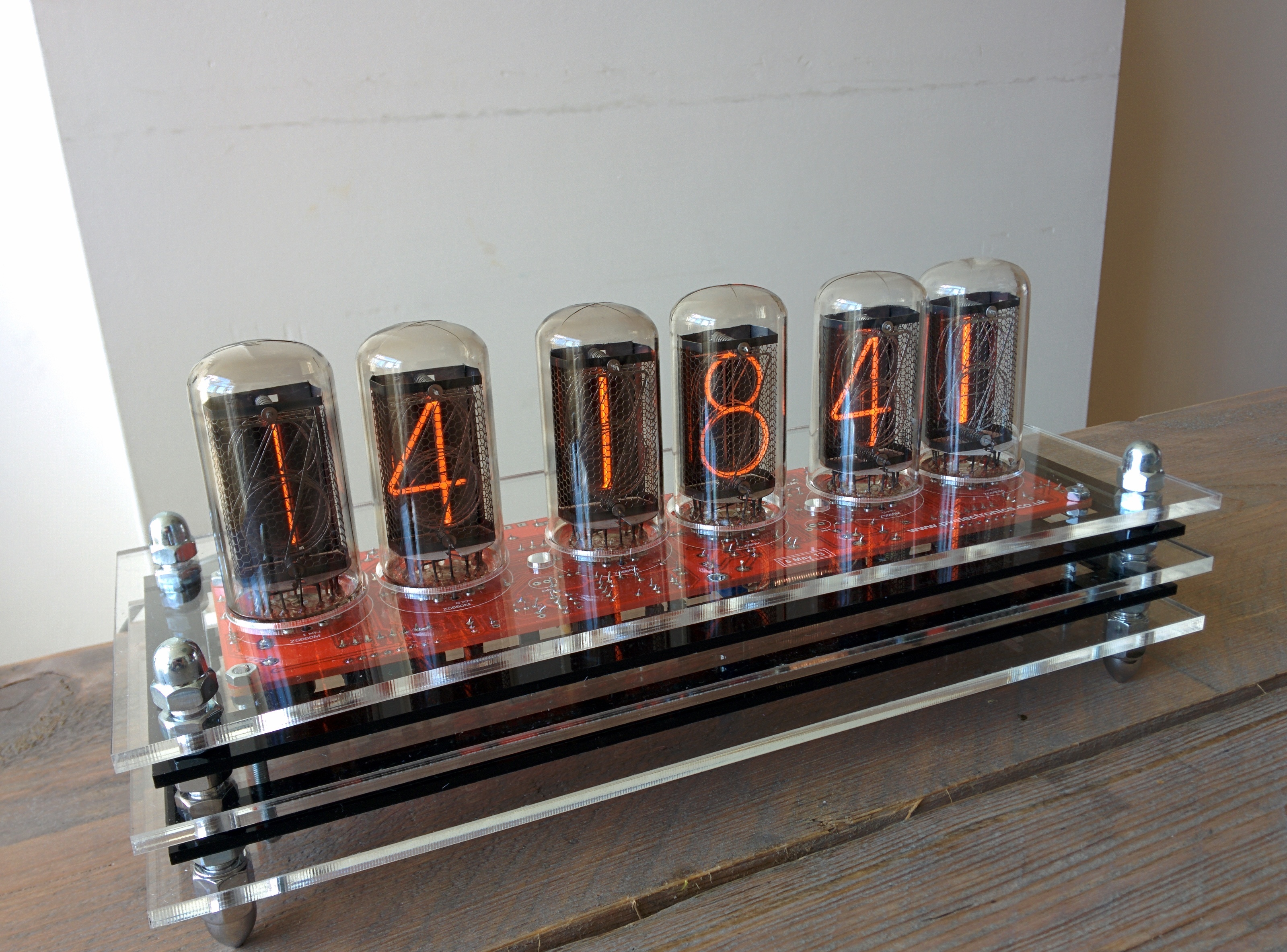

Toen moest er natuurlijk ook een klok komen op basis van één van de grotere modellen nixie's, de ZM1040

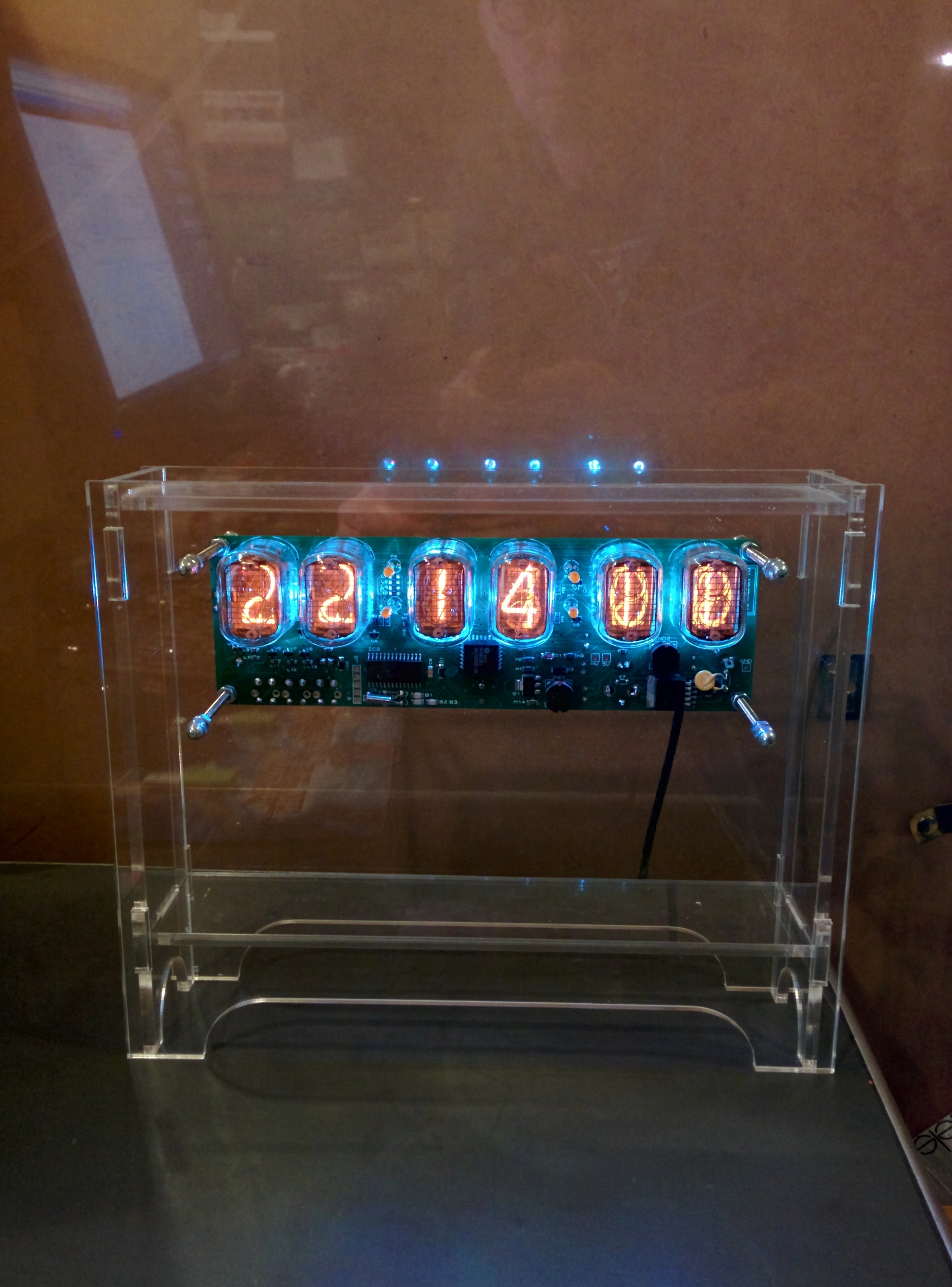

En daarna dus het klokje dat nu bij Tweakers op kantoor staat, op basis van de kleine IN-8-2



Ik ben helaas niet zo technisch dat ik de schakeling zelf kan ontwerpen, ik moet het hebben van de diverse bouwpakketten die te koop zijn. Ik heb deze allemaal besteld bij http://www.pvelectronics.co.uk
Ik koop ze zonder nixie's. De buisjes bestel ik via Marktplaats (soms) of eBay (meestal), doorgaans bij Oost-Europeaanse verkopers.

Het ontwerp voor de behuizing maak ik wel zelf. Ik maak een ontwerp in Inkscape (gratis) en laat het ontwerp vervolgens bij Snijlab (https://www.snijlab.nl/) uitsnijden met een lasersnijder.

Het volgende project is iets op basis van Arduino (en IN-4 nixie's), in de hoop dat dat een opstap is om langzamerhand ook het ontwerp van de elektronica en programmatuur wat meer in eigen hand te krijgen.

[ Voor 25% gewijzigd door Paul Hulsebosch op 17-11-2015 22:57 ]

[sawtomyer]

Hai Paul, jouw bijdrage in de comments sectie van de O+X was voor mij directe aanleiding om er mee aan de slag te gaan, haha. Wat een prachtige apparaten! Zo te zien kunnen wij veel van jou leren. Ik kijk dan uit en hoop dat we zo nu en dan kunnen terugvallen op je expertise.

Paul Hulsebosch schreef op dinsdag 17 november 2015 @ 22:34:
Wat leuk dat het onderwerp weer een beetje actueel wordt :-)
//////

[Paul Hulsebosch]

Ha sawtomyer,

Ik vind het erg leuk om met die buisjes en klokjes te pielen en je kunt zeker op mijn kennis terugvallen.
Zover aanwezig, want als gezegd; m'n elektronische kennis is gering. Daarvoor moet je bij topic starter en inmiddels ook frontpage-beroemdheid sebastius zijn...

Maar ik ben inmiddels wel goed thuis in de beperkte internationale nixie-scene. Ik weet dus aardig wie bouwpakketten levert, welke buizen er zijn, wat die kosten en waar je die koopt.

Verder vind ik het dus leuk om een behuizing te verzinnen die te maken is met een lasersnijder. Omdat het zo ongelofelijk precies is, zo'n apparaat, wat maakt dat je er strakke kastjes kunt maken. Met een veelheid aan materialen. Dus bij vragen; shoot!

[Vuikie]

Hoi allemaal, leuk om te zien dat de(Bij mij beginnende) liefde voor Nixies er nog is op Tweakers

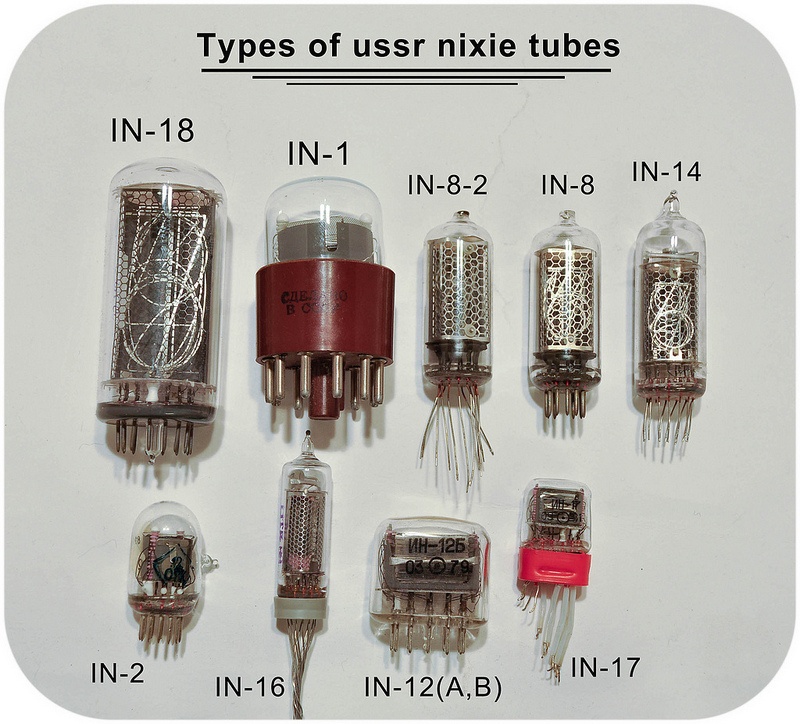

@mkliko: Die IN-12(de linker en rechter buisjes op mijn 2de foto) zijn voor nog geen €9,00(excl verzenden) te vinden op E-bay. Die IN-14 buisjes(degene in het midden van mijn 2de foto) zijn wel wat duurder en met de kosten van wat allerhande extra chips ben ik nu een dikke €100,- euro kwijt, maar daar kan ik dan ook 3 klokken van maken als ik wil.

Ook heb ik nog wat HV schakelmateriaal gekocht zoals een aantal TLP627-4 om de uC te scheiden van het HV gedeelte en nog een paar IRF740's en MPSA42's.
Dit alles wordt op basis van een ATmega8 uC die ik nog heb liggen.

Ik ben van plan om alles helemaal zelf te maken. PCB, programma en OOK het HV gedeelte. Dit ga ik doen door middel van de IRF740 en een 330uH een boost converter te maken. Via een aantal boost converter rekenmodellen zou ik dmv. 30~35KHz PWM aan de 170~190V moeten komen.

Ik heb al wel een ontwerp voor een klok in mijn hoofd. Ik wil een wandklok maken voor bij mij in huis op basis van de IN-12's. Van de IN-14's wil ik een klok maken voor bij mij op werk. Voor de 'teveel bestelde' IN-12's heb ik, zag ik aan mijn notificaties, al een gegadigde. Maar een derde klok of een wekker, klinkt ook wel leuk

@Paul: Wow, jij hebt al een aardige collectie klokken. Op die met die prachtige ZM1040's ben ik wel een beetje jaloers! Ik heb ook nog gekeken naar IN-18 buizen, maar die zijn op e-bay onbetaalbaar! €200,- voor een setje van 6 zit je zo aan en dat vind ik toch een beetje gortig.

Ook wil ik op de klokken een LDR maken. Als het donker wordt, dan schakeld de klok de buizen uit. Dit om de buizen te sparen.
Ik heb daarbij dan toch een vraagje aan jou, Paul(Mag ik je Paul noemen?), hoe lang heb jij de Nixie's nu in gebruik en zie jij 'slijtage' in de buizen. Ik heb hierover hier en daar gelezen, maar ben wel benieuwd tot in hoeverre dit echt een gevaar is.

gr,

Arjan.

[Raven]

Oeh, Nixie klokjes

Zelf heb ik een klokje met een VFD tube, een Nixieklok zou daar mooi naast staan

[Paul Hulsebosch]

Vuikie schreef op woensdag 18 november 2015 @ 10:29:
Hoi allemaal, leuk om te zien dat de(Bij mij beginnende) liefde voor Nixies er nog is op Tweakers
//
Ik heb daarbij dan toch een vraagje aan jou, Paul(Mag ik je Paul noemen?), hoe lang heb jij de Nixie's nu in gebruik en zie jij 'slijtage' in de buizen. Ik heb hierover hier en daar gelezen, maar ben wel benieuwd tot in hoeverre dit echt een gevaar is.

Lol, uiteraard mag je me gewoon Paul noemen. Ik ben niet zo van de nicknames.

Wat slijtage betreft; drie van de klokken draaien nu bijna twee jaar continue, die in de glazen stolp, die in de doorzichtige plexiglas behuizing en die met de grote ZM1040's. Bij geen van allen merk ik enige achteruitgang. Al komt dat ook omdat de kits enigszins beveiligd zijn. Om de tien minuten doen ze tien seconden lang even 'gek'. Dan geven alle buisjes in korte tijd even alle cijfers weer. Om te voorkomen dat bepaalde cijfers erg lang achtereen branden. Zeker voor de meest linker buis is dat belangrijk, die alleen de 0, 1 en 2 hoeft weer te geven en dat steeds uren achtereen. Op deze manier schudt je die buis elke tien minuten even wakker, om het figuurlijk te zeggen. Bovendien kun je bij dit ontwerp instellen dat de buizen 's nachts uit gaan. De tijd telt door, maar de buizen branden niet. Ook dat maakt natuurlijk dat de buizen langer meegaan.

Als gezegd, ik merk na twee jaar continue gebruik geen achteruitgang.

Terwijl met name de ZM1040's niet bepaald nieuw zijn. Daar zit nog wel een mooi verhaal aan vast. Vier van de ZM1040's heb ik via Marktplaats gevonden. Die komen uit de liften van het Nederlands Kanker Instituut in het oude gebouw van het Antoni van Leeuwenhoek ziekenhuis in Amsterdam. Toen dat gebouw gesloopt werd, heeft iemand de buisjes dus uit de liften gesloopt. En jaren later op Marktplaats gezet. Maar de buisjes hebben dus jarenlang gefunctioneerd, om de verdieping aan te geven in de lift op het voormalig dierproevenlab van het NKI. Desondanks doen ze het bij mij nog prima Met dergelijke voorzorgsmaatregelen kunnen ze jaren mee.

Wat daarbij wel een overweging is; er zijn verschillende typen buizen, die met lange aansluitdraden zoals de IN-14, die je op de printplaat soldeert, of met korte metalen pootjes, zoals de IN-12, die je in een voetje plaatst. Die laatste zijn uiteraard makkelijk te vervangen, mocht er toch een buis kapot gaan. Bij de eerste soort is dat een stuk ingewikkelder.

[ThinkPad]

Wat ik mij nou afvraag, ik dacht altijd dat Nixie's een uitstervend iets zijn en dat wat je nu kunt kopen, restpartijen zijn, of gesloopt uit apparaten waar ze in verwerkt zaten.

Klopt dat, of worden die dingen ook nog nieuw geproduceerd?
En met de komst van LED filament lampen zullen er vast ook wel Nixie-klonen zijn/komen

Zo'n achtergrondverhaal erbij (AvL ziekenhuis Amsterdam, hierboven) is wel erg leuk trouwens

Nog een vraag: zo'n Nixie-klok lijkt mij niet bepaald zuinig, of wel? Ze moeten wel constant gloeien, wat toch wel redelijk wat stroom vraagt lijkt mij? Wat doet zo'n klokje zoals in die stolp bijv. ?

[ Voor 25% gewijzigd door ThinkPad op 18-11-2015 13:17 ]

[sebastius]

Het is inderdaad oude voorraad of recycle, maar er zijn er nog zoveel en ze zijn zo duurzaam, dat het niet uitmaakt.

[Paul Hulsebosch]

ThinkPadd schreef op woensdag 18 november 2015 @ 13:15:
Wat ik mij nou afvraag, ik dacht altijd dat Nixie's een uitstervend iets zijn en dat wat je nu kunt kopen, restpartijen zijn, of gesloopt uit apparaten waar ze in verwerkt zaten.

Nog een vraag: zo'n Nixie-klok lijkt mij niet bepaald zuinig, of wel? Ze moeten wel constant gloeien, wat toch wel redelijk wat stroom vraagt lijkt mij? Wat doet zo'n klokje zoals in die stolp bijv. ?

De buizen branden op zo'n 170V, maar verbruiken weinig stroom. De klokjes die ik gemaakt heb, hebben genoeg aan een voeding van 12V / 500mA. Er zijn ook modellen die vanuit een usb-poort gevoed kunnen worden. Ik heb het nooit nagemeten, maar het verbruik kan dus nooit hoog zijn

En wat sebastius al zegt; de buizen worden al lang niet meer geproduceerd, maar er zijn - met name in Oost-Europa - nog wel hier en daar wat restpartijen. Er duikt nog wel eens wat op uit een oud militair depot. Dergelijke nooit gebruikte buizen worden op eBay aangeduid als NOS (New Old Stock). Al worden er op eBay ook veel gebruikte buizen aangeboden.

[ Voor 4% gewijzigd door Paul Hulsebosch op 18-11-2015 13:33 ]

[SkullboyNL]

Ik heb er wel vaker aangedacht om een nixie klok te gaan maken. Maar toen ik gisteren het filmpje van de oneplus x zag kreeg ik een idee.

Ik ga een nixie klokje maken van een arduino die via wifi contact maakt met een time server om zijn tijd op te halen. En met een alarmclock er in die ik kan instellen via mijn telefoon.

Het idee moet ik nog verder uit denken maar dat is eerst het plan.

[Paul Hulsebosch]

Ha SkullboyNL,

Kijk dan vooral eens naar dit project: http://scott-bot.com/nixie-bot/
Of, op basis van een RaspberryPi, naar dit project: https://blog.adafruit.com...nixie-clock-raspberry-pi/
Nog meer info
- http://www.plingboot.com/...gps-clock-project-part-1/
- http://dangerousprototype...lock-encased-in-concrete/

[ Voor 29% gewijzigd door Paul Hulsebosch op 18-11-2015 18:40 ]

[jimz93]

Paul Hulsebosch schreef op woensdag 18 november 2015 @ 09:00:

Ik vind het erg leuk om met die buisjes en klokjes te pielen en je kunt zeker op mijn kennis terugvallen.
Zover aanwezig, want als gezegd; m'n elektronische kennis is gering. Daarvoor moet je bij topic starter en inmiddels ook frontpage-beroemdheid sebastius zijn...

Maar ik ben inmiddels wel goed thuis in de beperkte internationale nixie-scene. Ik weet dus aardig wie bouwpakketten levert, welke buizen er zijn, wat die kosten en waar je die koopt.

Hey Paul,

Jouw klokje op de FP heeft ook mij weten te inspireren tot het maken van een eigen klokje.

Ik ben van plan om een klok met de ZM1040 nixies te maken, maar wil hierbij eigenlijk maar 4 nixies gebruiken omdat ik denk dat het continue verspringen van de seconden op den duur toch irritant ga vinden (mag overigens ook een ander model dan de ZM1040 zijn, heb iig een voorkeur voor die iets grotere nixies).

Nu is mijn vraag of jij (of iemand anders) ook weet of hier ook bouwpakketten voor bestaan?
Ik heb al gekeken naar de site die je aan hebt gegeven maar zie hierbij enkel de kit waarin 6 nixies passen, zelf zou ik het niet mooi vinden om deze te gebruiken omdat ik dan dus 2 lege sockets zou hebben + het komt de symmetrie niet ten goede

bedankt trouwens voor de uitgebreide post waarin je e.e.a. aangeeft over waar jij je spul vandaan hebt, zeer behulpzaam!

[ Voor 3% gewijzigd door jimz93 op 18-11-2015 20:38 ]

[SkullboyNL]

Paul Hulsebosch schreef op woensdag 18 november 2015 @ 18:31:
Ha SkullboyNL,

Kijk dan vooral eens naar dit project: http://scott-bot.com/nixie-bot/
Of, op basis van een RaspberryPi, naar dit project: https://blog.adafruit.com...nixie-clock-raspberry-pi/
Nog meer info
- http://www.plingboot.com/...gps-clock-project-part-1/
- http://dangerousprototype...lock-encased-in-concrete/

Hey Paul,

Bedankt. Hier kan ik al wat mee.

Ook moet ik even in de bakken duiken want ik kan me herinneren dat ik nog nixiebuisjes heb liggen. Eerst maar even wachten op arduino en raspberry pi 2 die onderweg zijn.

[Paul Hulsebosch]

Ha jimz93,

De ZM1040 is een vrij zeldzaam type. Ik had echt mazzel dat ik er een paar op Marktplaats tegenkwam.
Ze zijn bovendien duur, mocht je ze vinden. Je betaalt zo 40 euro per buis.
Dat is ook hoe het werkt, groter = duurder. Niet onlogisch ;-)

De vergelijkbare Russische variant is de IN-18. Die is zelfs nog ietsje groter. Ongeveer even duur (ook al snel 40 euro per buis). Maar veel beter leverbaar. Vooral op eBay staan er genoeg. Daarom zijn er ook meer kits met IN-18's dan met ZM1040's. De meeste kits gaan echter uit van 6 buizen, zoals je zelf ook al geconstateerd had.

Ik weet er echter wel eentje voor je; deze

Heb zelf overigens nooit last gehad van die verspringende secondes. Sterker nog, is juist mooi

Mocht je het niet zien zitten om een kitje bestellen in de Oekraïne, dan zijn ook wel alternatieven die iets lastiger te maken zijn. Er zijn kits waarbij je zelf kunt bepalen welke buizen je aansluit. Nadeel daarvan is dat die buizen dus ook niet netjes op de printplaat passen, en je dus of zelf een printplaat moet maken waar de buizen oppassen, of erg veel draden moet solderen.

Voorbeelden daarvan;
- PV Electronics
- ArduiNix
- ia.Spark

[jimz93]

Paul Hulsebosch schreef op woensdag 18 november 2015 @ 21:22:
De vergelijkbare Russische variant is de IN-18. Die is zelfs nog ietsje groter. Ongeveer even duur (ook al snel 40 euro per buis). Maar veel beter leverbaar. Vooral op eBay staan er genoeg. Daarom zijn er ook meer kits met IN-18's dan met ZM1040's. De meeste kits gaan echter uit van 6 buizen, zoals je zelf ook al geconstateerd had.

Dank voor je reactie

Jep had ondertussen de IN-18 op het oog gekregen! de prijzen daarvan deden me wel ernstig schrikken
Vooral omdat het verschil in de digits 2,2 cm in hoogte is tussen de IN 8-2 die jij op de FP hebt kunnen showen en de IN-18. prijs per 6 set van de IN 8-2 is rond de $32-$40 waar de IN 18 je minimaal $180 - $200 kost. en dat voor die 2,2cm meer per buis

Persoonlijk vind ik dat het prijsverschil niet verantwoorden, maar goed zeldzamer dus duurder heh...

Ik heb overigens geen andere varianten kunnen vinden die er tussenin zitten qua hoogte, ligt dat aan mij of bestaan er wel degelijk "middenmoters" qua hoogte/breedte? Ben wel expliciet op zoek naar een "staande" tube overigens

Overigens is me opgevallen dat de IN 8-2 de opvolger van de IN 8 is weet je wellicht het verschil tussen deze? Ik kon het uit de specs iig niet duidelijk opmaken (als leek op dit gebied zijnde ).

Overigens denk ik dat ik me toch neer ga leggen bij de 6 tubes, die zijn het best verkrijgbaar (zowel verkoop van tubes gaat veelal in sets van 6 + de kits zijn hier meestal op gebaseerd.

[Paul Hulsebosch]

Ha jimz93,

De IN-8-2 is nu juist een middenmoter. Of tenminste; wordt zo gezien... Ongeveer half zo groot als de IN-18. Echt een wereld van verschil als je klokken met de twee naast elkaar ziet. Er zijn wel de nodige kleinere buizen dan de IN-8-2, maar dus niet veel grotere (behalve de IN-18 en ZM1040).

Zie:


Wat tussenmaat betreft; alleen de IN-14 is iets langwerpiger dan de IN-8-2 (en erg makkelijk verkrijgbaar). Wordt in veel kits gebruikt.
Op basis van 4 IN-14 Nixie's weet ik deze en http://www.elektronika.ba...ube-clock-v2-nixie-clock/.

Overigens; het klokje dat in de video zit is van oorsprong helemaal niet bedoeld voor IN-8-2's. De kit is gemaakt voor de Z570M, Z573M, ZM1080, ZM1082 of GN9A. Ik had alleen nog wat van die IN-8-2's liggen en veel buizen zijn enigszins uitwisselbaar. Het is even goed opletten bij het aansluiten van de verschillende cijfers, maar wat aanstuurspanning betreft zijn de meeste buizen gelijk. Je kunt veel kits dus makkelijk gebruiken voor het aansturen van andere buizen. Als gezegd; even goed opletten bij het aansluiten van de verschillende cijfers.

[ Voor 76% gewijzigd door Paul Hulsebosch op 19-11-2015 11:01 ]

[Lulukai]

Ik kwam hier ook terecht door de review van OnePlus X. Ik zoek al langer een manier om op een analoge manier, de facebookfans van een pagina te kunnen tonen: Analoge Facebook like teller
Mocht iemand interesse hebben om met Nixie buisjes een counter te bouwen die via een API Facebook getallen kan tonen, betaal ik graag alle onkosten

[mojo81]

Raven schreef op woensdag 18 november 2015 @ 10:43:
..
Zelf heb ik een klokje met een VFD tube

Ook erg mooi, ik kende dit nog niet. Ik vind een klein nadeel van die nixie tubes het diepteverschil afhankelijk van het geprojecteerde getal. Dat lijkt me bij die VFD tubes niet het geval :-)

[Raven]

mojo81 schreef op woensdag 18 november 2015 @ 22:47:
[...]


Ook erg mooi, ik kende dit nog niet. Ik vind een klein nadeel van die nixie tubes het diepteverschil afhankelijk van het geprojecteerde getal. Dat lijkt me bij die VFD tubes niet het geval :-)

Om wat specifieker te zijn: http://www.adafruit.com/product/194 / https://learn.adafruit.com/ice-tube-clock-kit/overview , met de GPS-mod erbij

[Paul Hulsebosch]

mojo81 schreef op woensdag 18 november 2015 @ 22:47:Ook erg mooi, ik kende dit nog niet. Ik vind een klein nadeel van die nixie tubes het diepteverschil afhankelijk van het geprojecteerde getal. Dat lijkt me bij die VFD tubes niet het geval :-)

Grappig, ik vind dat juist de meerwaarde van nixie's boven VFD buizen
Die dieptewerking maakt nixie's juist zo charmant!
Nixie's zijn toch een beetje steampunk en archaïsch, dus daar past die dieptewerking wat mij betreft uitstekend bij. Je hebt daardoor direct de indruk dat je naar iets heel ouderwets kijkt.

Al vind ik vfd-klokjes ook mooi hoor, begrijp me niet verkeerd

[jimz93]

Nou, de goederen zijn besteld.

Uiteindelijk is het deze kit geworden;

http://www.pvelectronics....o&cPath=21&products_id=79

Tubes (IN-14) via ebay gekocht (zijn wel gebruikt, maar scheelde aanzienlijk in de prijs ($27 incl verzending) + verkoper had goede beoordelingen. met een beetje geluk kan ik van het weekend aan de slag

Dank Paul voor alle hulp

[ Voor 3% gewijzigd door jimz93 op 19-11-2015 16:29 ]

[Roio-Sangro]

Ik heb zojuist ook mijn bestellingen afgerond na het lezen van dit topic. Zocht toevallig nog een leuke sfeervolle aankleding voor mijn woonkamer en daar past een Nixie klok natuurlijk perfect bij.

Ik ben voor deze kit gegaan Nixie Tube Clock Kit For Remote Tubes

Vriendelijke verkoper bij deze webshop, ik kreeg de vier neon light bulbs (voor de dubbele punten tussen de tijden) en de bijbehorende zekeringen gratis geleverd. Daarnaast stuurde hij ook een duidelijk schema mee hoe deze aangesloten moeten worden.

En daarbij de IN-14 tubes via ebay voor $27

Zodra het eindresultaat op tafel staat zal ik wat foto's plaatsen. Bedankt Paul voor de linkjes en inspiratie!

[jimz93]

Roio-Sangro schreef op donderdag 19 november 2015 @ 18:51:
Vriendelijke verkoper bij deze webshop, ik kreeg de vier neon light bulbs (voor de dubbele punten tussen de tijden) en de bijbehorende zekeringen gratis geleverd. Daarnaast stuurde hij ook een duidelijk schema mee hoe deze aangesloten moeten worden.

Netjes! same here
alhoewel ik de dubbele bulbs niet gevonden kreeg

Heb een een berichtje achtergelaten met het verzoek om mijn order aan te passen, vind die dubbele LED's ook mooier

Ik zal overigens ook hier mijn foto's plaatsen zodra het af is. Ik verwacht wel nog even bezig ermee te zijn, ik wil de klok namelijk een steampunk look meegeven

[ Voor 54% gewijzigd door jimz93 op 19-11-2015 18:59 ]

[Paul Hulsebosch]

Ben benieuwd naar jullie klokjes, jimz93 en Roio-Sangro!
En mocht ik nog iets voor jullie kunnen betekenen, dan hoor ik het wel

[Roio-Sangro]

jimz93 schreef op donderdag 19 november 2015 @ 18:54:
[...]


Netjes! same here
alhoewel ik de dubbele bulbs niet gevonden kreeg

Neon bulbs

Ben benieuwd naar je creatie, bij mij zal het ook wel een tijdje gaan duren in verband met stages en werk

[ Voor 9% gewijzigd door Roio-Sangro op 19-11-2015 23:09 ]

[Vuikie]

Eerste setup voor de buis houders. Ik wil het een beetje modulair opzetten zodat ik wat flexibeler ben in mijn behuizing.

Ik zit alleen nog te twijfelen over de positionering van de connectoren. Of ik die toch niet 90 graden moet draaien...
Of dat ik er 1 connector van maak.

De 2de connector die geen aansluitingen heeft is voor het multiplexen, zo kan je de Nixie selecteren die je aan wil sluiten. Dmv. een brugje maak je dan de keuze welke Nixie deze is.

[ Voor 52% gewijzigd door Vuikie op 20-11-2015 09:44 ]

[jimz93]

Roio-Sangro schreef op donderdag 19 november 2015 @ 23:09:
[...]


Neon bulbs

Ben benieuwd naar je creatie, bij mij zal het ook wel een tijdje gaan duren in verband met stages en werk

Oh haha, ja die zaten er bij mij al standaard bij!

maar ik dacht dat je de dubbele LED's bedoelde (dus 2 lichtjes per "bulb"

heb bericht terug gekregen dat die niet geschikt zouden zijn voor mijn kit dus helaasch

[sawtomyer]

Ik heb een paar IN-12's overgenomen van Vuikie, ook actief op dit forum, ik ga er ook mee aan de slag! Ben benieuwd naar de input van jullie allen.

[OxyDrokz]

Heren,

Mijn interesse is weer aangewakkerd. Een paar jaar terug niet de informatie, ervaring en middelen om er mee te beginnen, maar nu gaat het gewoon door!

Zit alleen nog een beetje te delibreren over welke buizen ik neem.

IN 14, Iets groter dan de 16, lelijke "5", goedkoop

IN 16, Klein, mooie "5", redelijke prijs

IN 18, Mooi! Groot! maar vrij prijzig (iemand nog iets liggen voor een zachte prijs?)




Waarschijnlijk ook de remote board van PV electronics. En zelf een behuizing frezen.

Hoe doen jullie de dubbele punt tussen de h:m:s?
-edit-
Ik zie hierboven neon bulbs als separatoren, iemand mooie dubble dot tubes gevonden?

[ Voor 6% gewijzigd door OxyDrokz op 23-11-2015 05:33 ]

[jimz93]

OxyDrokz schreef op maandag 23 november 2015 @ 05:30:
Heren,


IN 14, Iets groter dan de 16, lelijke "5", goedkoop

Wat bedoel je met lelijke 5?

Edit: zie het al, zal ik wel overleven

IN 18, Mooi! Groot! maar vrij prijzig (iemand nog iets liggen voor een zachte prijs?)

Zul je niet gaan vinden voor minder dan $180 per 6 ben ik bang, heb ik vorige week op naar lopen speuren...

Hoe doen jullie de dubbele punt tussen de h:m:s?

Ik zie hierboven neon bulbs als separatoren, iemand mooie dubble dot tubes gevonden?

Dubbele dots bleken niet te werken op de kit die ik besteld heb (aldus de verkoper) tevens geen gevonden op ebay. Jammer want die wilde ik er liever op hebben

Ik ben zelf ondertussen begonnen aan het bouwen van een eigen kastje met tandverbinding op de hoeken, blijkt nog best een uitdaging en zal ook zeker niet vlekkeloos worden

http://static.skynetblogs...d0801b7c35da32770b6d3.jpg

[jimz93]

Hey algemeen vraagje;

Zijn er mensen die hun kastje zo gemaakt hebben dat je deze ook weer gemakkelijk kunt openen? En zo ja heb je hier tips voor? Ik ben op dit moment namelijk vastgelopen omdat ik geen idee heb hoe ik het printplaatje kan wegwerken onder het hout en toch de mogelijkheid behoudt om dit bovenste plaatje er af te halen indien nodig

[Roio-Sangro]

jimz93 schreef op dinsdag 24 november 2015 @ 17:52:
Hey algemeen vraagje;

Zijn er mensen die hun kastje zo gemaakt hebben dat je deze ook weer gemakkelijk kunt openen? En zo ja heb je hier tips voor? Ik ben op dit moment namelijk vastgelopen omdat ik geen idee heb hoe ik het printplaatje kan wegwerken onder het hout en toch de mogelijkheid behoudt om dit bovenste plaatje er af te halen indien nodig

Misschien iets in de richting van het ontwerp van Paul? Zo te zien kan je dat plaatje er vrij gemakkelijk vanaf halen.

Vergelijkbaar

Paul Hulsebosch schreef op dinsdag 17 november 2015 @ 22:34:

En daarna dus het klokje dat nu bij Tweakers op kantoor staat, op basis van de kleine IN-8-2
[afbeelding]
[afbeelding]

[Paul Hulsebosch]

Ja, bij die van mij kan de houten bovenkant er makkelijk af. Even de vier M3 dopmoeren losdraaien en dan kun je er zo bij.

Zoals ik eerder al schreef; ik laat de verschillende onderdelen van mijn kastjes uitsnijden met een laser cutter. In mijn geval bij Snijlab in Rotterdam, maar er zijn meer bedrijven die zoiets doen. Je maakt dan zelf een soort bouwtekening, eigenlijk meer een snijpatroon en stuurt dat naar (in dit geval) Snijlab en een paar dagen later heb je de op de tiende millimeter nauwkeurig uitgesneden onderdelen thuis. Echt super nauwkeurig. De bouwtekening / het snijpatroon maak ik in Inkscape, een gratis tekenprogramma voor het vervaardigen van vector graphics. Al kan zoiets ook in Adobe Illustrator. Ik heb geen houtbewerkingsspullen, dus voor mij is dit de ideale werkwijze. Bovendien kun je op deze manier ook makkelijk met bijvoorbeeld plexiglas werken.

[OxyDrokz]

Wat ik bedoelde met de lelijke 5; het is hetzelfde stencil als de twee, maar dan op z'n kop.

Vwb het deksel; montage via de onderkant. Dan kun je het onderste deksel mooi laten verzinken, en zie je er niks van. Bovenkantje mooi clean houden, en weg gaat ie.


Gelukkig heb ik nog even voordat ik er aan kan beginnen, want ik ben er nog niet helemaal uit. Blue dream IN18 is ook een mooie kit, alleen wil ik hem zonder behuizing. Hopelijk is dat mogelijk, heb de verkoper gemaild.

[Vuikie]

Goed en slecht nieuws!

Slechte nieuws is dat DIL failliet is

Goede nieuws is dat mijn IRF740 MOSFET's en bijbehorende elco's (47uF/450V ) binnen zijn, dus ik kan mijn HV gedeelte gaan maken.

[Paul Hulsebosch]

OxyDrokz schreef op woensdag 25 november 2015 @ 01:54:
Gelukkig heb ik nog even voordat ik er aan kan beginnen, want ik ben er nog niet helemaal uit. Blue dream IN18 is ook een mooie kit, alleen wil ik hem zonder behuizing. Hopelijk is dat mogelijk, heb de verkoper gemaild.

Als het goed is, moet dat wel lukken.

Iets anders; wat ook wel handig is, dezelfde shop heeft voetjes voor nixie's.
Zie hier en hier. Vooral handig voor wie de kit for remote tubes heeft gekocht bij PV Electronics. Of als je zelf een kit ontwerpt, natuurlijk

[jimz93]

Dank voor alle tips!

@ paul, ik had inderdaad gelezen welke software jij gebruikt om het kistje te maken.
Het is alleen zo dat ik hem zelf aan het maken ben van hout (ik "hout" wel van een uitdaging )

Daarnaast maak ik gebruik van een "finger joint jig" om de hoeken aan elkaar te maken.

linkje; https://www.google.nl/sea...g&imgrc=uF4VjlEWL2jSrM%3A

ik ga eens kijken wat ik verder allemaal kan afkijken van je paul

[Vuikie]

HA! Mijn regelbare boost converter werkt!

~180V van ~9V voeding.


Ik wilde hem voeden vanaf 5V, maar dat trekt de converter niet, helaas. Hij komt niet hoger dan 134V als ik de converter met 5V voed. Ik gebruik nu een 330uH spoel en waarschijnlijk red ie het met een 660uH spoel wel, maar dit werkt dus ik ben blij . Voeding had ik toch nog niet bepaald hehe.

*edit*
Ik zal zo eens met 12V proberen, kijken wat ie dan doet... Als ik de voltage omhoog doe gaat de efficiëntie wel omhoog...

*edit 2*
Met 12V als voeding gaat ie naar de 240V, dat is niet helemaal de bedoeling. De schakeling kan het wel aan, alleen het buisje niet. Maar gelukkig is de schakeling regelbaar, en na weer netjes afgeregeld te hebben op 175V werkt de IN-14 perfect!

HA, ik ben blij

[ Voor 35% gewijzigd door Vuikie op 26-11-2015 14:13 ]

[Roio-Sangro]

Vuikie schreef op donderdag 26 november 2015 @ 14:04:
HA! Mijn regelbare boost converter werkt!

Mooi resultaat! Ik hoop in het weekend mijn tubes werkend te hebben (en dan ook hopelijk de IN-14 binnen te hebben)

jimz93 schreef op woensdag 25 november 2015 @ 18:32:
Dank voor alle tips!

@ paul, ik had inderdaad gelezen welke software jij gebruikt om het kistje te maken.
Het is alleen zo dat ik hem zelf aan het maken ben van hout (ik "hout" wel van een uitdaging )

Daarnaast maak ik gebruik van een "finger joint jig" om de hoeken aan elkaar te maken.

linkje; https://www.google.nl/sea...g&imgrc=uF4VjlEWL2jSrM%3A

ik ga eens kijken wat ik verder allemaal kan afkijken van je paul

Ik gebruik de luie methode en laat mijn ontwerp net als Paul uitsnijden, heb helaas te weinig tijd om nog zelf de zaag ter hand te nemen.


Na een klein weekje wachten is de elektronica binnen en toevallig op dezelfde dag ook de IN-12 tubes, wat zijn ze mooi

In een avondje het bordje gesoldeerd en hopelijk in het weekend de kabelboom in elkaar flansen zodra de kabelschoenen binnen zijn.

[ Voor 39% gewijzigd door Roio-Sangro op 26-11-2015 23:42 ]

[Paul Hulsebosch]

jimz93 schreef op woensdag 25 november 2015 @ 18:32:
Dank voor alle tips!

@ paul, ik had inderdaad gelezen welke software jij gebruikt om het kistje te maken.
Het is alleen zo dat ik hem zelf aan het maken ben van hout (ik "hout" wel van een uitdaging )

Daarnaast maak ik gebruik van een "finger joint jig" om de hoeken aan elkaar te maken.

linkje; https://www.google.nl/sea...g&imgrc=uF4VjlEWL2jSrM%3A

ik ga eens kijken wat ik verder allemaal kan afkijken van je paul

Als je het gereedschap en de vaardigheid hebt, is het natuurlijk alleen maar leuk om zelf een behuizing in elkaar te zetten. En ik wil je niet pushen richting laser cutter, maar om het plaatje compleet te maken; met een laser cutter kun je ook van dergelijke hoekverbindingen maken.

Zie

De dikte die het door mij gebruikte Snijlab aankan is 12mm (populieren multiplex). Maar dan zie je op de hoeken dus wel laagjes hout zitten. Kan me voorstellen dat je dat minder mooi vindt.
