Toon posts:

[EL] Nixie Buisjes, deel 2 Vorige deelOverzicht

Pagina: 1 2 3 4 Laatste
Acties:
  • 22.047 views sinds 30-01-2008
  • Reageer

  • cactusman
  • Registratie: januari 2002
  • Nu online

cactusman

nu met extra naalden

Mr Pingu schreef op maandag 24 september 2018 @ 23:32:
[...]


Ik ben benieuwd. Volgens de verkoper zaten deze erbij, ik heb het expliciet nagevraagd. Wel voor de zekerheid met paypal betaald en anders open ik een aliexpress dispute. Ik houd jullie op de hoogte.

Als iets te mooi is om waar te zijn... ik houd het in mijn achterhoofd. Daarom zei ik ook de gok gewaagd ;)

Dit is wat hij zei:
Members only:
Alleen zichtbaar voor ingelogde gebruikers. Inloggen
hij heeft hem aangepast... met tubes 500€ zonder 100€ dus dat wordt alleen een printje

euhmmmm


  • Mr Pingu
  • Registratie: oktober 2013
  • Laatst online: 24-04 23:13

Mr Pingu

Professioneel Prutser

Order is gecancelled door de verkoper. Helaas, viel te proberen. :P

Flickr | Canon 600D | Canon EF-S 10-22mm USM, EF-S 55-250mm IS STM, EF 50mm STM| Tamron 17-50 f/2.8 | Helios 44-2 58/2 | CZJ 50/1.8 MC Pancolar || Dell U2414H || Nokia N900-CSSU Thumb


  • painkill
  • Registratie: december 2007
  • Laatst online: 25-04 21:42

painkill

Pain(k)(ill)

Ik heb nog 12 IN-14 nixie tubes liggen, hoe kan ik deze testen op een goede werking?

painkill wijzigde deze reactie 27-09-2018 21:30 (11%)

Mijn SNES verzameling!


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
painkill schreef op donderdag 27 september 2018 @ 21:30:
Ik heb nog 12 IN-14 nixie tubes liggen, hoe kan ik deze testen op een goede werking?
Ik weet niet waar je vandaan komt, maar misschien wil iemand je helpen? Als je in de buurt van Gouda/Rotterdam woont/werkt, ik heb nog een Nixie voeding liggen die ik op dit moment niet gebruik. Die kan/mag je wel lenen als je wil.

Je kan natuurlijk ook een nixie-power-supply bestellen en daarmee de buisjes testen.

Let wel op dat je een voorschakel weerstand van zo'n 22K gebruikt als je met 180VDC gaat testen.

Als je het echt heel smerig wil doen (en heel dapper bent 8)7 ) kan je ook dmv. een 40K~50K weerstand en een diode de buisjes testen op 240VAC

Vuikie wijzigde deze reactie 28-09-2018 10:47 (0%)
Reden: typo's


  • Slux
  • Registratie: december 2002
  • Niet online
Vandaag eindelijk de nixie in-18 tubes ontvangen, zijn ze nou uit 1962 of 1983 ?
Wacht alleen nog op de rest van de hardware uit de UK.




Nu nog op zoek naar iemand die er een houten behuizing voor kan maken.


En toch ook maar de Zen nixie clock besteld, *O* ik had hem maar gebeld, bleek dat mij emails niet aan kwamen. Helaas wel 2 maanden levertijd en voor de rest van het jaar moet ik nu droog brood eten :'( :+

  • timmiej93
  • Registratie: oktober 2010
  • Laatst online: 25-04 19:14
Ik ben al een hele tijd op zoek naar een nixie klok die precies in mijn straatje past, maar wat ik vind is het allemaal nét niet. Nu zit ik niet bijzonder diep in het wereldje - ik weet al jaren dat ik nixies mooi en interessant vind, maar daar houdt het ook op -, dus heb ik hoop dat iemand van jullie misschien nog wat tips heeft waar ik kan kijken.

Wat ik het liefst zou zien:
  • IN-14 of IN-8-2 buisjes. Eigenlijk ieder side-view type dat dat ouderwetse mad scientist gevoel heeft, en niet al te groot is.
  • Vier cijfers. Secondes voor een klok vind ik overbodig, en maakt de klok te breed.
  • Onderbelichting. Ik weet dat het niet hoort, maar ik vind een lichtblauwe gloed toch echt iets toevoegen.
  • Een basis die op een of andere manier hout, koper en doorzichtig materiaal combineert
  • Het liefst de PCB zichtbaar, en ook geschikt om zichtbaar te zijn (niet fel rood o.i.d. dus)
  • Het liefst als DIY kit
Lang verhaal kort: een onmogelijke zoekopdracht dus.

Om het verhaal dan nog een beetje kracht bij te zetten met beeld, hier wat klokjes die me wel bevielen, maar net niet helemaal:
  1. Link
  2. Link
  3. Link
  4. Link
  5. De ZEN clock
Dan ook nog de redenen waarom net niet:
  1. De basis is te breed / klungelig, 6 cijfers i.p.v. 4, iets te modern / niet industrieel genoeg
  2. Top-view nixies zijn in mijn ogen wat voor velen (blijkbaar) de LED belichting is: onacceptabel. Een nixie moet een side-view zijn. Verder vind ik de case erg mooi, vooral de combinatie zichtbaar PCB en koper.
  3. Dit voelt of het een echte oude klok zou kunnen zijn, maar helaas geen kit, en ik mis het koper.
  4. Zes-cijferig, erg kaal (vooral de PCB, te kaal), geen kit
  5. Erg mooie klok, maar de nixies zijn bovenop te plat; te groot, net iets te gladjes afgewerkt, en natuurlijk de prijs
Ik kan zelf veel, maar artistiek ben ik niet veel verder gekomen dan binnen de lijntjes kleuren, met veel moeite. Zelf een basis ontwerpen zit er dus ook niet echt in.
Ik weet dat het praktisch een onbegonnen zoektocht is, maar misschien dat iemand hier toevallig ergens een klok weet die aan veel van de bovenstaande dingen voldoet.

timmiej93 wijzigde deze reactie 04-10-2018 23:37 (7%)


  • Slux
  • Registratie: december 2002
  • Niet online
timmiej93 schreef op donderdag 4 oktober 2018 @ 23:22:
Ik ben al een hele tijd op zoek naar een nixie klok die precies in mijn straatje past, maar wat ik vind is het allemaal nét niet. Nu zit ik niet bijzonder diep in het wereldje - ik weet al jaren dat ik nixies mooi en interessant vind, maar daar houdt het ook op -, dus heb ik hoop dat iemand van jullie misschien nog wat tips heeft waar ik kan kijken.

Wat ik het liefst zou zien:
  • IN-14 of IN-8-2 buisjes. Eigenlijk ieder side-view type dat dat ouderwetse mad scientist gevoel heeft, en niet al te groot is.
  • Vier cijfers. Secondes voor een klok vind ik overbodig, en maakt de klok te breed.
  • Onderbelichting. Ik weet dat het niet hoort, maar ik vind een lichtblauwe gloed toch echt iets toevoegen.
  • Een basis die op een of andere manier hout, koper en doorzichtig materiaal combineert
  • Het liefst de PCB zichtbaar, en ook geschikt om zichtbaar te zijn (niet fel rood o.i.d. dus)
  • Het liefst als DIY kit
Lang verhaal kort: een onmogelijke zoekopdracht dus.

Om het verhaal dan nog een beetje kracht bij te zetten met beeld, hier wat klokjes die me wel bevielen, maar net niet helemaal:
  1. Link
  2. Link
  3. Link
  4. Link
  5. De ZEN clock
Dan ook nog de redenen waarom net niet:
  1. De basis is te breed / klungelig, 6 cijfers i.p.v. 4, iets te modern / niet industrieel genoeg
  2. Top-view nixies zijn in mijn ogen wat voor velen (blijkbaar) de LED belichting is: onacceptabel. Een nixie moet een side-view zijn. Verder vind ik de case erg mooi, vooral de combinatie zichtbaar PCB en koper.
  3. Dit voelt of het een echte oude klok zou kunnen zijn, maar helaas geen kit, en ik mis het koper.
  4. Zes-cijferig, erg kaal (vooral de PCB, te kaal), geen kit
  5. Erg mooie klok, maar de nixies zijn bovenop te plat; te groot, net iets te gladjes afgewerkt, en natuurlijk de prijs
Ik kan zelf veel, maar artistiek ben ik niet veel verder gekomen dan binnen de lijntjes kleuren, met veel moeite. Zelf een basis ontwerpen zit er dus ook niet echt in.
Ik weet dat het praktisch een onbegonnen zoektocht is, maar misschien dat iemand hier toevallig ergens een klok weet die aan veel van de bovenstaande dingen voldoet.
Ik had zelf op etsey.com contact opgenomen met een aantal verkopers, zijn kunnen ook cases op maat voor je maken.

Wat misschien ook nog een idee is om zelf een kit uit de UK te bestellen en dan naar een vintagestore/rommel winkel een oud klassiek juwelendoosje te zoeken wat je mooi vind en hem dan daar in monteren.

Met nr 3 waar je nu de samenvoeg puntjes ziet zou iets weg kunnen graveren en daar koperen stripjes op plakken.

Blijft erg moeilijk om een mooie aparte case te vinden kwam ik zelf ook achter, ik heb nu besloten om een stuk eik om mijn IN-18 klokje te maken en een heel klein subtiel koper randje in te laten graveren dat in de olie te zetten voor een vintage look. Is helaas ook niet heel goedkoop, blijft handwerk, vind zelf de prijs van de Zen klok erg meevallen als je ziet wat voor werk daar al in zit, prijzen zijn trouwens ook nog eens ex BTW op zijn site :X .

  • MitchVL
  • Registratie: april 2016
  • Laatst online: 25-02 11:55
Mr Pingu schreef op maandag 24 september 2018 @ 22:23:
[...]


Mooie klok zeg. Wat is het verschil tussen de 3 klokken die op die pagina staan?
Arduino UNO
All in One clock
Modular

Getriggerd door de frontpage ook zoekende naar mooie kit waar ik zelf eenn case om kan bouwen :)

De gok gewaagd en deze geordered:
Electronic clock IN-18 glow tube clock DIY kit tube NIXIE CLOCK
http://s.aliexpress.com/ea2ABF7R
Volgens de verkoper zitten daar 6 IN-18 buisjes bij. Voor 100 euro volgens mij een koopje voor de buisjes alleen al. Zie op ebay voor veel meer weggaan.
Volgens mij heb je versie zonder buisjes besteld hoor.
Je kan kiezen of je buisjes wil of niet en de versie met buisjes kost 548 dollar. De 100 dollar versie is zonder buisjes.
Ik hoop voor jou dat je je buisjes toch krijgt, maar het ziet er niet zo uit.

  • ThinkPad
  • Registratie: juni 2005
  • Laatst online: 12:37

ThinkPad

Moderator Duurzame Energie & Domotica

L460

@MitchVL Order is al gecancelled door de verkoper, zie Mr Pingu in "[EL] Nixie Buisjes, deel 2"

Gas besparen door CV-tuning | Elektriciteit besparen
Geen (Domoticz) vragen via privébericht die ook via het forum kunnen a.u.b.


  • PjotrStroganov
  • Registratie: juni 2009
  • Laatst online: 25-04 21:35
Onlangs heb ik mijn eerste klokje in elkaar gezet. Het gaat om een All in One Rev. 2 van Ian.



Ik heb nog wel even zitten klungelen met de tubes, want het meerendeel was geleverd met kortere leads, waardoor ik ze niet kon vastzetten met de RGB leds op hun plaats. Dus ik heb alle leads zitten verlengen alvorens ze te bevestigen. ;( Waarschijnlijk plaats ik het in een houten case die ik met de CNC frees ga maken.

Het eindresultaat is een werkend klokje met wifi functionaliteit.

Enige puntje van zorgen is de nogal heet wordende spanningsregelaar. Na een paar minuten wordt deze zo heet dat ie niet meer comfortabel is aan te raken. Voordat ik de klok voor langere tijd aan durf laten te staan wil ik dit probleem hebben opgelost. Aangezien ik praktisch een totale beginner ben, heb ik op het tubeclock forum mijn probleem voorgelegd.

Edit: en het antwoord kwam snel. Ian bevestigde wat ik al vermoedde; de 12V adapter die ik gebruik, zorgt ervoor dat de spanningsregelaar teveel warmte moet afvoeren bij het omzetten van het voltage. Een heatsink of een 9V adapter is de oplossing. Inmiddels is een 9V adapter onderweg

PjotrStroganov wijzigde deze reactie 22-10-2018 16:54 (14%)

PSN/XBL/Steam ID: PjotrStroganov


  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Als die spanningsregelaar komt in de vorm van een 7805 is dat gewoon slecht ontwerp, daar hoort tegenwoordig een switcher in.
Zeker bij een ding wat 24/7 energie staat te verstoken.

Er zin drop in switchende 78xx regelaars te vinden, dat lijkt me een veel betere optie.

Repareren doe je zo.


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
PjotrStroganov schreef op maandag 22 oktober 2018 @ 14:57:
Onlangs heb ik mijn eerste klokje in elkaar gezet. Het gaat om een All in One Rev. 2 van Ian.

[Afbeelding: Nixie klok]

Ik heb nog wel even zitten klungelen met de tubes, want het meerendeel was geleverd met kortere leads, waardoor ik ze niet kon vastzetten met de RGB leds op hun plaats. Dus ik heb alle leads zitten verlengen alvorens ze te bevestigen. ;( Waarschijnlijk plaats ik het in een houten case die ik met de CNC frees ga maken.

Het eindresultaat is een werkend klokje met wifi functionaliteit.

Enige puntje van zorgen is de nogal heet wordende spanningsregelaar. Na een paar minuten wordt deze zo heet dat ie niet meer comfortabel is aan te raken. Voordat ik de klok voor langere tijd aan durf laten te staan wil ik dit probleem hebben opgelost. Aangezien ik praktisch een totale beginner ben, heb ik op het tubeclock forum mijn probleem voorgelegd.

Edit: en het antwoord kwam snel. Ian bevestigde wat ik al vermoedde; de 12V adapter die ik gebruik, zorgt ervoor dat de spanningsregelaar teveel warmte moet afvoeren bij het omzetten van het voltage. Een heatsink of een 9V adapter is de oplossing. Inmiddels is een 9V adapter onderweg
Als ik jou was zou ik een 7805 drop-in bij ome Ali bestellen, dan kan je de 12V gewoon blijven gebruiken en verbruikt je klok sowieso minder dan met een 7805.

Maar dat is mijn mening ;)

ps. Ik vind het wel raar dat met 12V de regulator zo heet wordt(er van uitgaande dat het een 7805 is), mijn eigen ontwerp maakt ook gebruik van een 7805 en die wordt helemaal niet heet, ook niet met 12V...

Vuikie wijzigde deze reactie 23-10-2018 07:25 (4%)
Reden: laatste zin verduidelijkt


  • jeeesper
  • Registratie: oktober 2011
  • Laatst online: 22-04 21:45
N.a.v. de .build ook maar een funclock kit gekocht bij PV electronics.

De cases bij PV zijn naar mijn mening niet echt 'mooi', echter vond ik op internet het volgende: https://www.thingiverse.com/thing:2935404

Is er iemand die ervaringen heeft met het laten printen van een case voor een nixie klok?

  • SkullboyNL
  • Registratie: april 2009
  • Laatst online: 11:43
jeeesper schreef op dinsdag 23 oktober 2018 @ 13:48:
N.a.v. de .build ook maar een funclock kit gekocht bij PV electronics.

De cases bij PV zijn naar mijn mening niet echt 'mooi', echter vond ik op internet het volgende: https://www.thingiverse.com/thing:2935404

Is er iemand die ervaringen heeft met het laten printen van een case voor een nixie klok?
Ik heb geen ervaring met het laten printen van een een case voor een nixie klok. Wel heb ik 1 keer iets laten printen via 3D hub. Dat ging aardig snel en makkelijk. (wel beetje aan de prijs)

Daarna moest ik weer wat geprint hebben en heb ik gekozen om zelf een printer aan te schaffen. Dus ik print nu alles zelf. Welke kleur wil jij de case hebben?

iRacing Profiel


  • jeeesper
  • Registratie: oktober 2011
  • Laatst online: 22-04 21:45
SkullboyNL schreef op dinsdag 23 oktober 2018 @ 15:26:
[...]


Ik heb geen ervaring met het laten printen van een een case voor een nixie klok. Wel heb ik 1 keer iets laten printen via 3D hub. Dat ging aardig snel en makkelijk. (wel beetje aan de prijs)

Daarna moest ik weer wat geprint hebben en heb ik gekozen om zelf een printer aan te schaffen. Dus ik print nu alles zelf. Welke kleur wil jij de case hebben?
Een eigen 3d printer is mijn nog een stap te ver. Even zoeken op Tweakers bracht mij ook bij 3dhubs. Echter met gemengde reacties in dat forum.

Ik zou hem willen in het wit ;)

  • SkullboyNL
  • Registratie: april 2009
  • Laatst online: 11:43
jeeesper schreef op dinsdag 23 oktober 2018 @ 15:52:
[...]


Een eigen 3d printer is mijn nog een stap te ver. Even zoeken op Tweakers bracht mij ook bij 3dhubs. Echter met gemengde reacties in dat forum.

Ik zou hem willen in het wit ;)
Ik zie dat je op minimale afstand van mij woont dus er valt vast wel iets te regelen. Stuur maar een berichtje als je dat wilt.

SkullboyNL wijzigde deze reactie 23-10-2018 15:55 (5%)

iRacing Profiel


  • PjotrStroganov
  • Registratie: juni 2009
  • Laatst online: 25-04 21:35
Vuikie schreef op maandag 22 oktober 2018 @ 22:33:
[...]


Als ik jou was zou ik een 7805 drop-in bij ome Ali bestellen, dan kan je de 12V gewoon blijven gebruiken en verbruikt je klok sowieso minder dan met een 7805.

Maar dat is mijn mening ;)

ps. Ik vind het wel raar dat met 12V de regulator zo heet wordt(er van uitgaande dat het een 7805 is), mijn eigen ontwerp maakt ook gebruik van een 7805 en die wordt helemaal niet heet, ook niet met 12V...
Ik heb inmiddels die buck regulator besteld via ebay. Hij werd ook al op het andere forum genoemd. Maar idd, het is wat vreemd de 7805 zo warm wordt. Met de 9V adapter is het probleem van heet worden inmiddels opgelost, maar hij wordt nog steeds warm.

PSN/XBL/Steam ID: PjotrStroganov


  • john43
  • Registratie: augustus 2008
  • Laatst online: 23-04 18:32

john43

hobby 2 is de PC

een alu koelblokje doet soms wonderen

Groet, John woonplaats Emmen


  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Zo vreemd is dat niet, het ding moet gewoon alles boven de 5V weg stoken, letterlijk omzetten in warmte.

En een watt in een TO220 is genoeg om hem lekker warm te stoken.

Een switcher er in is de enige goede oplossing, die had er al van ontwerp af aan op moeten zitten.

Repareren doe je zo.


  • teaser
  • Registratie: april 2007
  • Laatst online: 11:49
Zijn er geen IN-9 of IN-13 liefhebbers hier? De bargraph buisjes dus. Ik heb onlangs een kitje op eBay gekocht - inclusief buisjes, zonder behuizing. Heel leuk om een thermometer mee te maken bijvoorbeeld. Aansturing kan met een Arduino of eender wat een PWM-signaal genereert.

Projectje is nog lopende... later meer!

  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Let er op dat je die niet te lang op de zelfde waarde laat staan, dan krijg je een plek waar de ontlading blijft 'hangen'.

Repareren doe je zo.


  • teaser
  • Registratie: april 2007
  • Laatst online: 11:49
Cathode poisoning, inderdaad. Bedoeling is niet ze 24/7 aan te laten.
Ik ben er trouwens nog niet in geslaagd de buisjes helemaal tot boven te laten oplichten. Ze hebben een burn-in periode nodig tijdens dewelke je de buisjes op vol vermogen aanstuurt. Echter heeft dat bij mij niet het gewenste resultaat opgeleverd. Beide buisjes lichten op tot max ~1cm van de bovenkant, en eentje minder dan de andere. Ik heb ontdekt dat ik ze wel een tikkeltje hoger krijg als er slechts 1 buisje aangesloten is op het driver printje.
Vervolgens heb ik even een simpel schakelingetje gemaakt om ze rechtstreeks aan te sturen: 150V van het printje afgetapt, en via een transistor met regelbare 0-5V aan de basis zodat ik een regelbare stroombron heb. Hiermee kan ik dan een buisje over heel de range aansturen, maar verder dan ongeveer 0,5 cm van de bovenkant krijg ik ze nog steeds niet.

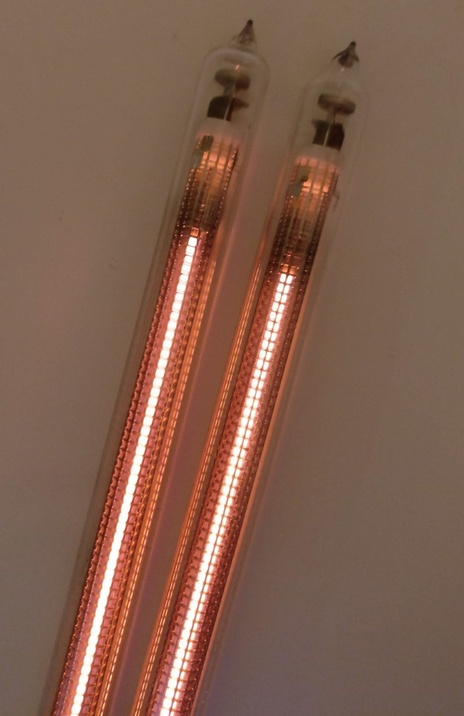

Hieronder een foto van beide buisjes aangesloten op het driver printje, vol aangestuurd. In het donker krijgen ze een lichtjes rozige gloed :)

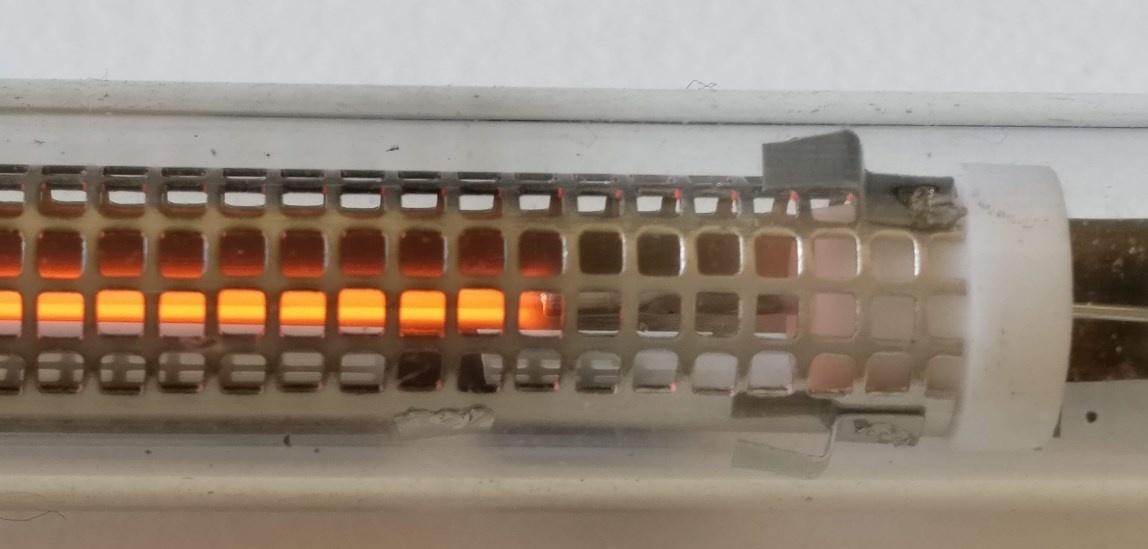

Rechtstreeks gestuurd op vol vermogen. De gloed geraakt niet voorbij een soort verdikking in de gloeidraad:

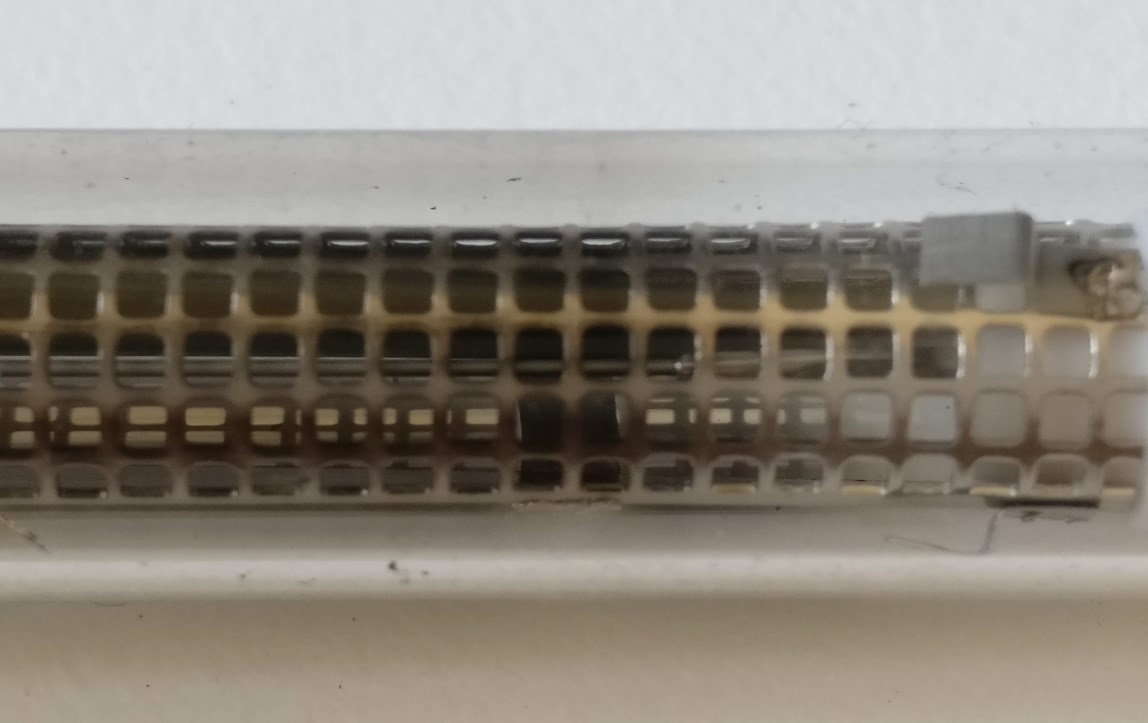

Zelfde zicht zonder het buisje aan te sturen zodat de verdikking beter zichtbaar is:


  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Slux schreef op woensdag 3 oktober 2018 @ 19:00:
Vandaag eindelijk de nixie in-18 tubes ontvangen, zijn ze nou uit 1962 of 1983 ?

[Afbeelding]
Komen uit 1983 maand 09 OTK betekend dat ze door de kwaltijdscontrole zijn gekomen.
CCCP betekend sovjet unie terwijl ze in ukraine gemaakt werden in de Gazotron fabroek in rovno


Ook leuk is een dekatron om een klok van te maken kom je nog wel eens tegen bij een


Durango wijzigde deze reactie 10-11-2018 03:42 (15%)


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@teaser Die verdikking lijkt op de foto wel gewoon isolatie. Dan is het logisch dat daar geen ionisatie optreed.

@Durango Ik ben zelf ook bezig met een dekatron, ik hoop daar binnenkort wat te van kunnen laten zien :*)

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Ben benieuwd altijd leuk om oude tech herboren te zien worden!

  • teaser
  • Registratie: april 2007
  • Laatst online: 11:49
Vuikie schreef op zaterdag 10 november 2018 @ 10:10:
@teaser Die verdikking lijkt op de foto wel gewoon isolatie. Dan is het logisch dat daar geen ionisatie optreed.
Het ziet er eerder 'metalig' uit. Lijkt zelfde materiaal als de rest van de kathode, maar dikker.
Op deze foto die ik gevonden heb licht hij wel helemaal op.

  • Slux
  • Registratie: december 2002
  • Niet online
Durango schreef op zaterdag 10 november 2018 @ 03:37:
[...]

Komen uit 1983 maand 09 OTK betekend dat ze door de kwaltijdscontrole zijn gekomen.
CCCP betekend sovjet unie terwijl ze in ukraine gemaakt werden in de Gazotron fabroek in rovno
Dank voor de info, ik heb er uiteindelijk niks mee gedaan en ze op marktplaats gezet, was me toch net te veel werk om er een mooie casing voor te maken.

Wacht nog op de Dalibor Zen clock en heb ook meteen maar de nieuwe Puri besteld 8)
Duurt wel lang dat wachten, meestal ben ik niet zo ongeduldig voel me nu net een klein kind die bijna elke de backlog in de gaten houdt of het al zover is.
https://www.daliborfarny.com/backlog/

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Slux schreef op zondag 11 november 2018 @ 18:07:
[...]

Dank voor de info, ik heb er uiteindelijk niks mee gedaan en ze op marktplaats gezet, was me toch net te veel werk om er een mooie casing voor te maken.

Wacht nog op de Dalibor Zen clock en heb ook meteen maar de nieuwe Puri besteld 8)
Duurt wel lang dat wachten, meestal ben ik niet zo ongeduldig voel me nu net een klein kind die bijna elke de backlog in de gaten houdt of het al zover is.
https://www.daliborfarny.com/backlog/
Gefeliciteerd, daar zal je vast wel van gaan genieten, mooie buizen klok! Kan je nagaan dat dit soort formaat nixies (Burroughs) vroeger voor $1.50 dollar in de winkels lagen 8)7 maar niet te lang over nadenken

  • Slux
  • Registratie: december 2002
  • Niet online
Durango schreef op dinsdag 13 november 2018 @ 02:05:
[...]


Gefeliciteerd, daar zal je vast wel van gaan genieten, mooie buizen klok! Kan je nagaan dat dit soort formaat nixies (Burroughs) vroeger voor $1.50 dollar in de winkels lagen 8)7 maar niet te lang over nadenken
Doe maar niet nee :+ Vroeger was een pak melk ook maar een paar cent denk ik maar.
Ik zag een filmpje doe ze gemaakt worden en was gelijk verkocht, is al eerder hier gepost volgens mij
YouTube: The Art of Making a Nixie Tube

Hun blog is ook wel leuk om te lezen, hij verteld o.a. zijn verhaal en hoe het ondernemen gaat en waar die tegen aan loopt, het geeft mij ook een gevoel dat je echt iets unieks koopt.
ik heb zelf een aantal horloges van de wat bekendere merken die ook handgemaakt zijn, maar dat unieke gevoel heb ik daar veel minder bij.
Vind het dan ook spannender om hier op te wachten dan dat ik 2 jaar op een horloge moest wachten. :P

Zijn die Burroughs nog wel te koop als new old stock ? vraag me af wat die nu kosten

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
Slux schreef op dinsdag 13 november 2018 @ 08:42:
[...]

Zijn die Burroughs nog wel te koop als new old stock ? vraag me af wat die nu kosten
Op Ebay verschilt het nogal welke je wil.

  • Slux
  • Registratie: december 2002
  • Niet online
Vuikie schreef op dinsdag 13 november 2018 @ 09:56:
[...]


Op Ebay verschilt het nogal welke je wil.
Die grote Z568M waar de dalibor nixies op gebaseerd zijn, ik had er al eens naar gezocht maar kon ze niet vinden.

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Slux schreef op dinsdag 13 november 2018 @ 08:42:
[...]

Doe maar niet nee :+ Vroeger was een pak melk ook maar een paar cent denk ik maar.
Ik zag een filmpje doe ze gemaakt worden en was gelijk verkocht, is al eerder hier gepost volgens mij
YouTube: The Art of Making a Nixie Tube

Hun blog is ook wel leuk om te lezen, hij verteld o.a. zijn verhaal en hoe het ondernemen gaat en waar die tegen aan loopt, het geeft mij ook een gevoel dat je echt iets unieks koopt.
ik heb zelf een aantal horloges van de wat bekendere merken die ook handgemaakt zijn, maar dat unieke gevoel heb ik daar veel minder bij.
Vind het dan ook spannender om hier op te wachten dan dat ik 2 jaar op een horloge moest wachten. :P

Zijn die Burroughs nog wel te koop als new old stock ? vraag me af wat die nu kosten
Ja het is en blijft echt vakmanschap een soort van glasblazen is en blijft mooi om te zien! Zowel het proces als het product. Uiteraard het verhaal eromheen en een hoop oudere mensen herkennen ze nog van vroeger. Het glas met de gloed van de lamp is ook rustgevend om naar te kijken blijf het mooi vinden. Voor in bijv. de woonkamer maar ook als nachtklok naast je bed een aanrader!

Een aantal typen Burroughs zijn nog volop als NOS te vinden, zoals veel oude spullen is het komen en gaan met het aanbod soms is er weinig te vinden andere keren meer. Sommige zijn door de ouderdom niet meer werkend ander zijn echt ultra zeldzaam of uitgestorven. Heb zelf een klok met Burroughs B7971 buizen die buizen zie je soms wel voorbijkomen rond de 60-90$ p.s.

Hier een voorbeeldje van Burroughs B7971 (deze koste dus $1.50 dollar heel heel lang geleden...slik)

http://www.tube-tester.com/sites/nixie/data/b-7971/B-7971-anim.gif

Etsy is ook een prima site om eens rond te neuzen staan altijd leuke dingen op. Kijk ook eens op de Ebay USA sommige verkopers plaatsen het daar wel en de Nederlandse site niet. Anders is het naar Russische forums en sites. Er is zoveel moois in te vinden maar soms wat verborgen..


In-14 op zijn wijsvinger super schattig!



IN-23 symbol nixie "Russische symbool voor Alien"
https://www.ebay.com/itm/...RA-RARE-NEW-/323479492638



En dan zijn er natuurlijk nog de IV buisjes maar dat is een hele andere smaak

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Black Friday Sale Vergeet niet deze dagen ebay.nl en ebay.com voor nixie deals

kamalabs (from mother Russia) doet ook mee aan deze Amerikaanse traditie :) Het staat nog niet op zijn ebay store maar zal 10-15% korting zijn denk ik
www.ebay.nl/usr/kamalabs

  • Slux
  • Registratie: december 2002
  • Niet online
Sorry voor de dubbel post maar wou hem hier nog even delen, wat is ie mooi.





Vergeleken met een IN-18 versie


Slux wijzigde deze reactie 07-12-2018 17:53 (23%)


  • tafkaw
  • Registratie: december 2002
  • Laatst online: 07:20
Prachtig! Maar 2100 dollar voor een klokkie?

  • Slux
  • Registratie: december 2002
  • Niet online
Gr0wLiThE schreef op vrijdag 7 december 2018 @ 18:22:
Prachtig! Maar 2100 dollar voor een klokkie?
Dat is ook nog eens exclusief 21% BTW :X

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
Idd, SUPER MOOI! Maar 2100 euro houd mij ook een beetje tegen...
Maar, ik ben blij voor jou, geniet er van!

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Gefeliciteerd heel mooi, die verdient wel een mooi plekje in huis!

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Wat een toeval. Ik ben hier een paar maanden niet geweest en wat blijkt, zowel @Vuikie als @Durango blijken ook bezig met een klok van nixies en een dekatron :) Leuk!

Ik wil een klok maken op basis van deze kit. Samen met een A101 dekatron.

Nixieklok met dekatron

Ik heb de kit binnen. Niet zo goed gedocumenteerd als de kits van PV Electronics of nixieclock.biz, dus voor de beginnende knutselaar wellicht wat lastiger te bouwen. Eens kijken of het mij lukt... :)

Als er wat te tonen valt, zal ik er wat foto's van plaatsen.

Hoe gaan jullie je klokken bouwen, @Vuikie en @Durango? Op basis van een kit of zelf ontworpen?

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Paul Hulsebosch Welkom terug! :) Ik moet alleen toegeven dat het project bij mij op dit moment een beetje stil ligt. Maar zodra ik weer verder ga is het op basis van mijn ontwerp. Ik heb alleen een klein probleem met het stabiel krijgen van de 510V, maar dat gaat wel lukken O-)

Als ik wat verder ben dan zal ik wat foto's maken en hier posten (y)

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Dat is denk ik een hele leuke klok om te maken ben benieuwd hoe het in elkaar zetten verloopt! Zijn website en handleidingen zijn een rommeltje het is twee keer lezen en twee keer checken maar je moet er wat voor overhebben hé :) Heb zelf de Dekatron DoHickie Kit van die Amerikaan weet even niet welke dekatron erin zit. Heel soms koop ik een pcb only maar daar zijn er niet zo veel van een kit is wel zo relax om op je gemakkie te bouwen een behuizing vind ik wel leuk om zelf te ontwerpen en te maken.

Durango wijzigde deze reactie 05-01-2019 13:10 (49%)


  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Als beloofd, even de voortgang van mijn nixie / dekatron klok schetsen: De printplaat is af, de nixie's (4x een IN-1) zijn aangesloten en alles lijkt te werken :)

Later deze week de dekatron (een A101) en krimpkous om de bedrading een beetje netjes te isoleren.

En dan nog een behuizing verzinnen... 8)

Dekatron
Klok met IN-1 Nixie buisjes en een A101 Dekatron
Nixie/Dekatron klokNixie/Dekatron klokNixie/Dekatron klok
Nixie/Dekatron klok

Paul Hulsebosch wijzigde deze reactie 15-01-2019 00:14 (7%)


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Paul Hulsebosch Ziet er goed uit, ook wel grappig dat de kit geen gebruik maakt van de bekende BCD chips (74141, 7441 of K155ID1) maar allemaal transistoren. Zal wel een tijdje solderen zijn geweest 8)7

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Vuikie schreef op dinsdag 15 januari 2019 @ 14:48:
@Paul Hulsebosch Ziet er goed uit, ook wel grappig dat de kit geen gebruik maakt van de bekende BCD chips (74141, 7441 of K155ID1) maar allemaal transistoren. Zal wel een tijdje solderen zijn geweest 8)7
Het is idd wel even werk, maar prima te doen :) De omschrijving op de site is nogal onoverzichtelijk, maar met de BOM en vooral de opdruk van de print is het eigenlijk juist opvallend makkelijk. Best een lekker kitje. En idd zonder chip als tube driver. Wel een mooi 'klassiek' printje zo, met al die weerstanden en transistoren. Past wel bij een nixie klok :)

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Weer wat foto's van de voortgang van mijn nixie / dekatron klok. De elektronica is nu grotendeels klaar en werkt :)

Nog niet alle krimpkous is aangebracht, want het was halverwege op...

Verder moeten er nog twee schakelaars aangesloten worden om eea in te stellen en een of twee IN-3's als scheidingsteken tussen uren en minuten.

En nog een behuizing :)

Dekatron
Klok met IN-1 Nixie buisjes en een A101 Dekatron
BekabelingHij werktIN-1 Nixie's, nu met krimpkous
Nixie/Dekatron klokNixie/Dekatron klokNixie/Dekatron klok
Nixie/Dekatron klok

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Wauw dat ziet er gezellig uit zo met al die resistors en diodes :) Leuker dan een chip socket erop solderen denk ik? Weet je wat ook tof zou zijn omdat je al IN-1 heb geen IN-3 indicator bulbs te nemen maar INS-1 die zijn ook rond

INS1 / IN-3


deze
https://cdn.instructables...FZ9UIT5IKA2E2VO.LARGE.jpg

Durango wijzigde deze reactie 19-01-2019 21:01 (77%)
Reden: foto's plaatsen werkte niet lekker


  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Weet je wat ook tof zou zijn omdat je al IN-1 heb geen IN-3 indicator bulbs te nemen maar INS-1 die zijn ook rond
Lol, die heb ik idd klaarliggen :-) Weet alleen nog niet of ik er een of twee (zoals in jouw foto) ga gebruiken...

Paul Hulsebosch wijzigde deze reactie 26-01-2019 11:52 (5%)


  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Paul Hulsebosch schreef op zaterdag 26 januari 2019 @ 11:47:
[...]

Lol, die heb ik idd klaarliggen :-) Weet alleen nog niet of ik er een of twee (zoals in jouw foto) ga gebruiken...
Heb je al een idee hoe je de behuizing wilt hebben? Zelf toch ook maar deze kit gekocht :P Op google afbeeldingen staan niet super veel voorbeelden om inspiratie te krijgen maar heb al het een en ander van hout gemaakt voor de behuizing terwijl de kit en de rest nog in de 'verpakking' zit...

  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Plexiglas is altijd een goed idee :)

Repareren doe je zo.


  • Yngwie-
  • Registratie: november 2002
  • Laatst online: 17-04 13:14

Yngwie-

Murphy was an optimist

Geloof dat ik jarenlang onder een steen geleefd heb of zo, want eigenlijk is het hele nixie gebeuren me totaal ontgaan tot een maandje of zo terug. En dat ligt toch echt niet aan mijn leeftijd, want blijkbaar werden die dingen nog gefabriceerd toen ik al lang en breed een tiener was. Maar goed, om de een of andere reden vind ik ze gewoon erg mooi en fascinerend en ik blijf naar die dingen kijken. Dus ik ben de laatste paar weken op zoek naar wat dingetjes om zelf een klokje te bouwen. In eerste instantie gewoon met een kit van PV electronics, die zien er best ok uit, en het in elkaar solderen van zo'n setje is een groot deel van de lol :D

Wel jammer dat ik zo laat in stap, want prijzen word je soms niet echt vrolijk van. Ja, de IN12's en oude IN1's enzo zijn niet duur, maar de staande IN8/IN14 en de grotere ZM1040/IN18/Z568M's zijn gewoon prijzig helaas. Die klok van Dalibor Farny is echt ongelofelijk mooi, hoewel ik de Puri eigenlijk nog mooier vind, hoewel die jammer genoeg geen secondeaanduiding heeft. Maar goed, die klokjes zijn al helemaal duur (terecht, dat wel).

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Sine schreef op maandag 4 februari 2019 @ 22:07:
Plexiglas is altijd een goed idee :)

[Afbeelding]
Dan ben je wel zo klaar maar zelf een behuizing ontwerpen en maken kan ook erg leuk zijn.

@Yngwie- Dat valt nog wel mee hoor het is niet sinds heel lang dat iemand op het idee kwam een klok te maken van nixie tubes in de sovjet tijd zijn er heel veel van geproduceerd (daarom zie je vooral veel Russische en Ukraine tubes) en worden nu eigenlijk herboren als 'nieuwe oude technologie' (new old tech). Philips maakten ze ook maar veel minder werden er geproduceerd ook fabrieken in de VS en Japan maken ze. Maar de meeste fabrieken stonden toch wel in "The Union of Soviet Socialist Republics (USSR)"

  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Die plexi behuizing IS zelf gemaakt ;)

In 2004, dat nixie artikel hier op tnet heeft het weer wat aangeslingerd maar klokken bouwen met cijferbuizen is echt niets nieuws, sterker nog, dat werd in de jaren 60 al gedaan. In de 70's heeft er iemand zelfs een boek over geschreven hoe het een en ander te bouwen met TTL logica.

De russen hebben er in de 60's en 70's niet schokkend meer geproduceerd dan de rest van de wereld, ze zijn er alleen veel langer mee doorgegaan. (er zal in typische ussr stijl niemand gezegd hebben dat ze moesten stoppen met produceren ;) )
Er zijn buizen in omloop met productie data tot in de 90's

Sine wijzigde deze reactie 06-02-2019 01:10 (6%)

Repareren doe je zo.


  • teaser
  • Registratie: april 2007
  • Laatst online: 11:49
Reden dat ze in de USSR buisjes zijn blijven produceren is omdat ze van achter hun ijzeren gordijn de technologische vooruitgang van het westen niet konden bij houden. Terwijl wij hier volop aan de VFD en LED displays zaten, bleven de oude vacuüm buisjes gangbaar ten oosten van het gordijn.

  • Tens
  • Registratie: maart 2006
  • Laatst online: 12:35
Het staat al jaren op mijn lijstje, een nixie klok maken.

Nu kwam ik bij de kringloop een hp 5326b tegen met 7 buisjes, alle buisjes geven netjes 0 bij aansluiten.

hp

Helemaal happy op zoek naar zelfbouw kits kom ik op het volgende:

mijn buizen hebben een andere voet, op zich geen probleem, maar ook twee aansluitingen meer dan wat ik bij de kits vindt.
0-9 plus een 'A', bij de kits, en bij mijn buizen nog een extra 'PL' en 'PR'. (terwijl ik dit typ bedenk ik me dat het wrs een 'punt' is.... en dus geen enkel probleem als deze niet aangesloten worden). Wat ik wel vind is een typische brandspanning van IN-14 van 145V, en van mijn buisjes 140V. is dat een probleem,of kan ik mijn buisjes zonder probleem op 145V aansluiten?

nixie

nixie2

Behuizing moet ik nog over nadenken, mss de huidige HP-behuizing hergebruiken.

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Tens Nixie buisjes zijn wat ze noemen 'stroom apparaten' tegen over 'voltage apparaten' dus de voltage maakt niet zo heel veel uit als je maar 2 dingen in acht houd:
1: Ontsteek voltage, dit is de minimale voltage die de Nixie nodig heeft om te ontsteken. Dit ligt bij de meeste Nixies zo rond de 170V, Ik gebruik meestal de ontsteekwaarde +5% zodat ik zeker weet dat de Nixie ontsteekt.
2: Maximale anode stroom sterkte, dit regel je met het voorschakelweerstand. Er zijn een aantal rekenvoorbeelden op het internet te vinden over hoe je de voorschakelweerstand berekend.

Maar ik raad aan om te kijken welke Nixie type je hebt en daar de juiste datasheet bij te zoeken. Ik verwacht niet helemaal dat die 5V extra een groot probleem gaat zijn, als de voorschakelweerstand juist is gekozen.

  • Tens
  • Registratie: maart 2006
  • Laatst online: 12:35
Vuikie schreef op woensdag 6 februari 2019 @ 12:59:
@Tens Nixie buisjes zijn wat ze noemen 'stroom apparaten' tegen over 'voltage apparaten' dus de voltage maakt niet zo heel veel uit als je maar 2 dingen in acht houd:
1: Ontsteek voltage, dit is de minimale voltage die de Nixie nodig heeft om te ontsteken. Dit ligt bij de meeste Nixies zo rond de 170V, Ik gebruik meestal de ontsteekwaarde +5% zodat ik zeker weet dat de Nixie ontsteekt.
2: Maximale anode stroom sterkte, dit regel je met het voorschakelweerstand. Er zijn een aantal rekenvoorbeelden op het internet te vinden over hoe je de voorschakelweerstand berekend.

Maar ik raad aan om te kijken welke Nixie type je hebt en daar de juiste datasheet bij te zoeken. Ik verwacht niet helemaal dat die 5V extra een groot probleem gaat zijn, als de voorschakelweerstand juist is gekozen.
ok, thx, datasheets gevonden intussen (ITT ipv burroughs, maar ga er vanuit dat ze identiek zijn)
Zit te kijken naar www.pvelectronics.co.uk complete kits, ook zonder buizen. Ben wel gecharmeerd van de manier waarop de buizen op een aparte kleine pcb gemonteerd worden waardoor ze gemakkelijk te wisselen zijn. Maakt het ook gemakkelijker om iets voor mijn type buis te fabrieken (burroughs 5870ST)

  • Yngwie-
  • Registratie: november 2002
  • Laatst online: 17-04 13:14

Yngwie-

Murphy was an optimist

Intussen mijn proefopstellinkje klaar :)





Nu nog nadenken over een behuizing. Denk dat deze in een houten doosje komt, met donker plexiglas of gedeeltjelijk alu front..

Yngwie- wijzigde deze reactie 10-02-2019 11:22 (7%)


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
haha, mijn V1.4 van mijn Nixie-Clock mainboard is binnen, bestuct EN getest *O*



Er zitten nog wat kleine schoonheidsfoutjes in, maar geen bodge wires meer nodig zoals bij de V1.1 :o

Ik ben blij :*)

Vuikie wijzigde deze reactie 15-02-2019 16:39 (16%)


  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Er wordt weer een hoop ontworpen en gebouwd leuk zeg! Zal vanavond even kijken of ik wat foto's van de dekatron behuizing hier kan posten die is bijna klaar namelijk. @Vuikie tof dat je zoiets kan maken die grote condensator ziet er imposant uit waarom is die zo groot?

---













Zover de behuizing dit is maar een kleine selectie heb meer dan 200 fotos en videos geschoten. Wil ze wel posten maar is misschien iets te veel voor hier :)

Een aantal dingen die nog moeten gebeuren aan de behuizing zijn,

De 4 driehoekige steuntjes voor onder de behuizing zitten momenteel in de walnoten dye daarna afmaken met Rustin's danish oil waar ook de behuizing mee is ingesmeerd.

Dan de steuntjes uitboren zodat de schroef verzonken zijn of eerst uitboren en dan olie erop. Vervolgens de steuntjes vast spijkeren aan de bodemplaat.

Aan de voorzijde komen nog 2 of 4 8mm gaatjes voor de indicator lampjes, nog geen idee waar.

Aan de achterkant moeten er ook nog wat gaten worden gemaakt sowieso 2 voor de menu knoppen van de klok. Mogelijk ook nog iets voor een 3e knop/schakelaar en dan uiteindelijk een gat voor de 220v stekker. Ik wil de PSU in de behuizing hebben dus er komt een snoer uit voor de 220v i.p.v. een power jack wat veelal word gebruikt.


Dan vervolgens

De nixie kit solderen waar ik nog niet aan begonnen ben... :/
De glasvezel verlichting instellen.
PSU inbouwen
En dan hopelijk als het goed gaat heb ik een mooi cadeau om weg te geven of hou ik hem (toch...) weer zelf en zet ik hem naast de andere klokken :F

Durango wijzigde deze reactie 19-02-2019 21:22 (81%)
Reden: fotos


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Durango Jouw'n klok begint ook al aardig vorm te krijgen, leuk om te zien zo.
Durango schreef op dinsdag 19 februari 2019 @ 15:44:
-snip-
@Vuikie tof dat je zoiets kan maken die grote condensator ziet er imposant uit waarom is die zo groot?
-snip-
Die grote condensator komt eigenlijk vanwege een leesfout 8)
Ik heb mijn 180V power supply gebaseerd op dit ontwerp:


Maar ipv 4,7u dacht ik dat er 47u stond(Ik had hem op slecht papier uitgeprint) maar die vond ik niet in 200V, dus heb ik de 450V besteld, en dat is dit beestje O-)
Voordeel is nu wel dat de voeding heel stabiel is en hij wss een stuk of 15 Nixies kan voeden/schakelen voordat ie raar gaat doen. Alhoewel ik me wel afvraag of de IRF740 dat aan kan...

  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Het te leveren vermogen wordt vooral bepaald door je spoeltje, op een gegeven moment verzadig je dat ding en staat het alleen nog maar warmte te maken.

Ofwel, een grotere C is hier bepaald zinloos, en misschien zelfs nadelig.

Repareren doe je zo.


  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Sine klopt, daarom heb ik ook een 330uH spoel op zitten tegenover een de 100 die hier op staat. Daardoor is ie minder snel verzadigd. Ik weet de berekening zo snel niet meer, aangezien ik het power circuit in 2015 ontworpen heb, maar ik kan mij nog herinneren dat ik tegen een plafond van ~175V aan liep. ik kan mij niet meer herinneren of dit nu kwam door verzadiging van de spoel of dat de IRF niet goed schakelde. Ik zal hem opzoeken, maar volgens mij stond er of bij Three neurons of bij Adafruit een berekening voor de power uitput. Daar kwam ik uit bij 330uH en nu haal ik ~250V voordat de MOSFET heet wordt.
De reden dat ik op 180V zit is dat ik de Nixies na 30ms heb gehad en dan weer bij de eerste 2 begin. Dus van 0 tot 9ms Nixies 1&2, 10 tot 19ms Nixies 3&4 en als laatste Nixies 5&6 in ms 20 tot 29. Waarbij ik ze 4ms aan zet en 6ms uit. Dit geeft een behoorlijk goed resultaat, al zeg ik het zelf.

***Edit***
Langzaam komt het weer terug:
Ik had eerst mijn voeding gebaseerd op info van deze website, maar toen liep ik tegen het bovengenoemde probleem aan.
Daarna ben ik verder gaan zoeken en kwam ik op deze calculator van Adafruit, maar omdat ik de condensatoren al had besteld heb ik ze maar gebruikt. Soms roei je met de riemen die je hebt ;)

Vuikie wijzigde deze reactie 26-02-2019 10:25 (20%)


  • Sine
  • Registratie: juni 2001
  • Laatst online: 25-04 07:30
Hoewel de inductaitie van de spoel iets uitmaakt is dat niet de reden voor de kernverzadiging.

Dat is (zoals de naam al zegt) de kern van het spoel die in de problemen komt, in je eerste linkje onder "inductor test bench" staat daar het een en ander over.

Sine wijzigde deze reactie 26-02-2019 15:44 (4%)

Repareren doe je zo.


  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Als het werkt dan werkt het toch? Zoiets als "If It Looks Stupid, But It Works, It Ain't Stupid" *O*

Ben momenteel bezig met de PCB kit heb er ook een speakertje voor omdat de kit eventueel elk uur en dacht ook half uur een chimes muziekje kan afspelen zoals een oude tafelklok. Heb 2 verschillende speakertjes gekocht bij Conrad volgens de 'spec's kwamen deze beide redelijk overeen met de speakers die hij zelf gebruikt alleen zijn die lastig te verkrijgen nu zijn die van de conrad een stuk kleiner dus hoop dat dit genoeg DB kan leveren.

Van de week bij www.wattnou.nl op de Nieuwe Binnenweg in Rotterdam 2 verschillende design snoertjes gehaald erg mooie winkel voor snoer en lampen.





Kon in de winkel niet kiezen tussen deze twee dus beide maar gekocht ik denk toch dat ik voor de 'ouwelulle' kleur ga i.p.v. de kleurtjes oOo

  • matthijst
  • Registratie: november 2002
  • Laatst online: 12:17
Leuk topic.
Jaar of 10 terug een klok gemaakt:


Lampen doen het nog steeds :)

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Durango schreef op donderdag 28 februari 2019 @ 23:47:
Van de week bij www.wattnou.nl op de Nieuwe Binnenweg in Rotterdam 2 verschillende design snoertjes gehaald erg mooie winkel voor snoer en lampen.
Ja, toffe winkel :)

Acties:
  • +1Henk 'm!

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Ook bij mij begint de behuizing heel voorzichtig vorm te krijgen. Hier nog geheel onbewerkt en bij elkaar gehouden door een elastiekje.

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
Ziet er strak uit Paul! Hoe heb je het hout uitgesneden?

Acties:
  • +1Henk 'm!

  • Millgate
  • Registratie: december 2002
  • Niet online
Ik heb het Remote Tubes kitje van PV Electronics gekocht en in een case van een Cisco PIX firewall gebouwd. De PCB van de aansturing had geen millimeter groter moeten zijn of het had niet gepast :)

De buisjes zijn van het type Hitachi CD81 en werden voornamelijk in rekenmachines gebruikt. Deze heb ik ooit, als setje van 12 op een printje, bij Radio Twenthe in Den Haag op de kop getikt.

In eerste instantie had ik voor de colon-indicatoren IN-3 Neons gebruikt, maar deze pasten toch niet zo goed bij de scherpte van de Nixiecijfers en deden de algehele uitstraling geen goed. De IN-3's uiteindelijk vervangen door kleine LED's welke op halve sterkte branden.Op de foto lijken ze wat feller dan dat ze in werkelijkheid zijn.

Het leuke van deze kit is dat je eenvoudig veel settings kunt aanpasen: Zo laat ik de cijfers in elkaar overfaden (het klokje staat naast de tv maar leidt totaal niet af) en tussen 23:00 en 07:00 dimmen de cijfers. Ook kun je de afwijking van het kristal compenseren waardoor het klokje aardig op tijd blijft. Via Ebay voor €5,- nog een GPS-module besteld zodat de tijdweergave straks exact is.

Nixie_Neon_TopNixie_Neon_FrontNixie_LED_Final

Acties:
  • +1Henk 'm!

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Durango schreef op vrijdag 1 maart 2019 @ 23:16:
Ziet er strak uit Paul! Hoe heb je het hout uitgesneden?
Met een lasersnijder. Ik maak altijd gebruik van de diensten van Snijlab in Rotterdam, maar er zijn meer bedrijven die het voor je kunnen doen, op basis van je eigen bouwtekening.

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Millgate schreef op zondag 3 maart 2019 @ 13:22:
De buisjes zijn van het type Hitachi CD81 en werden voornamelijk in rekenmachines gebruikt. Deze heb ik ooit, als setje van 12 op een printje, bij Radio Twenthe in Den Haag op de kop getikt.
Mooie buisjes :)

  • Durango
  • Registratie: oktober 2011
  • Laatst online: 07-03 00:05
@Paul Hulsebosch

Vanavond was ik met dezelfde dekatron kit bezig ik heb een foto van jou PCB als referentie voor waar de onderdelen komen te zitten zodat ik me niet een ongeluk hoef te zoeken :) Maar nu zag ik een foutje geen idee of je het al wist want je klok doet het of dat dit kwaad kan op termijn maar dacht zeg het toch even ;)


D16 zit verkeerd om
https://tweakers.net/ext/f/M6VjcwV5oVGHzjqAZP5ZkASa/thumb.png

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Ah, thx! Ga ik vanavond naar kijken...
Ennuh, handig, iemand die m'n soldeerwerk nakijkt. Kan ik je inhuren ;)

-- -- -- --

Inmiddels de diode goed gezet. Lijkt voor de werking geen enkel verschil te maken. Hij deed het goed en doet het nog steeds goed. Er is (nog steeds) één nadeel aan de klok: als bij de dekatron bijna alle 30 punten gaan branden, dan gaat hij flikkeren.. Bij 20 punten of minder, branden de punten strak, zodra er meer dan 20 gaan branden, komt er een trilling in. Da's jammer. Schijnt niet te verhelpen te zijn volgens de maker. Geen idee of dat echt zo is, daar kan ik niet over oordelen.

Nog een tip @Durango: ergens in de die veel te lange en onduidelijke pagina met instructies staat in een bijzin dat er iemand geklaagd had over ghosting bij de nixies (dat je delen van andere cijfers ziet branden als dat niet de bedoeling is). Had ik ook. Ik heb de tip van de maker opgevolgd en dat helpt: nadat je klaar bent met solderen, de onderkant van de pcb (de soldeerzijde) schoonmaken met aceton en een tandenborstel. Kennelijk lekt er makkelijk wat vloeimiddel uit je soldeer waar het niet hoort, wat zorgt voor kleine lekstroompjes.

Paul Hulsebosch wijzigde deze reactie 12-03-2019 12:43 (147%)


  • BosGnoom
  • Registratie: februari 2002
  • Laatst online: 08:37
Heeft hier iemand ervaring met het "hoog"voltage circuit te ontwerpen? Ik wil ook graag een nixie klok gaan bouwen. Op de website van pvelectronics zie ik bij de assembly instructions ook een schematische tekening staan. Voor de 180V op te wekken wordt een spoel van 100µH, een UF4004 diode, een IRFD220 en een condensator van 1µF gebruikt.

Als ik dan de DC boost calculator van Adafruit misbruik (en de daarbijbehorende frequentie), dan komt daar een een flink grotere spoel uit, zeker als ik er van uit ga dat er maar paar mA's gebruikt zullen worden...

Kan iemand me hier wat (neon) licht op schijnen?

Acties:
  • +1Henk 'm!

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41


Het is even een snelle foonfoto bij slecht licht, maar zo ongeveer wordt het eindresultaat :)

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Paul Hulsebosch Ziet er gaaf uit! Mooie retro-look.

@BosGnoom Ik heb er wel een beetje ervaring mee. Ik heb mijn eigen PCB gemaakt voor mijn Nixie klok(ken).


Links-onder staat mijn HV-circuit. Ik heb mijn circuit opgebouwd rond een 330uH spoel met een IRF740 en een FR104. Hier weet ik 180V mee te creëren voor de Nixies. Bij mijn ontwerp wordt de HV geregeld door de uC, maar hetzelfde is ook te vinden met een NE555.

Maar als je zoekt kom je best wel wat tegen waar jij je supply op zou kunnen baseren. Zelf heb ik veel gehad aan de website van Three Neurons

PS.
Die 47uF 450V condensator die ingetekend staat is een beetje overkill. Deze kan vervangen worden door een 4,7uF 250V.

***edit***
Ik kan het toch niet laten het PCB'tje te laten zien O-) O-)

Vuikie wijzigde deze reactie 04-04-2019 09:29 (19%)


Acties:
  • +2Henk 'm!

  • Paul Hulsebosch
  • Registratie: januari 2008
  • Laatst online: 00:41
Sorry, even spammen :)

Hier wat betere foto's van het eindresultaat.

Klok met IN-1 Nixie buisjes en een A101 Dekatron
DekaNixie - EindresultaatDekaNixie - EindresultaatDekaNixie - Eindresultaat
DekaNixie - Eindresultaat

Acties:
  • +1Henk 'm!

  • Vuikie
  • Registratie: december 2003
  • Laatst online: 25-04 21:42
@Paul Hulsebosch hij is echt gaaf geworden! Heel netjes d:)b
Pagina: 1 2 3 4 Laatste


OnePlus 7 Microsoft Xbox One S All-Digital Edition LG W7 Google Pixel 3 XL OnePlus 6T (6GB ram) FIFA 19 Samsung Galaxy S10 Sony PlayStation 5

Tweakers vormt samen met Tweakers Elect, Hardware.Info, Autotrack, Nationale Vacaturebank, Intermediair en Independer de Persgroep Online Services B.V.
Alle rechten voorbehouden © 1998 - 2019 Hosting door True
