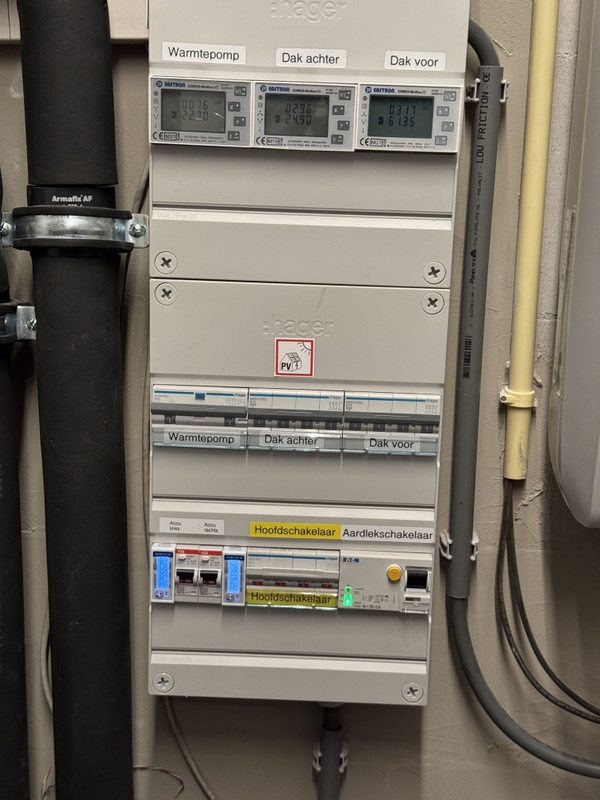

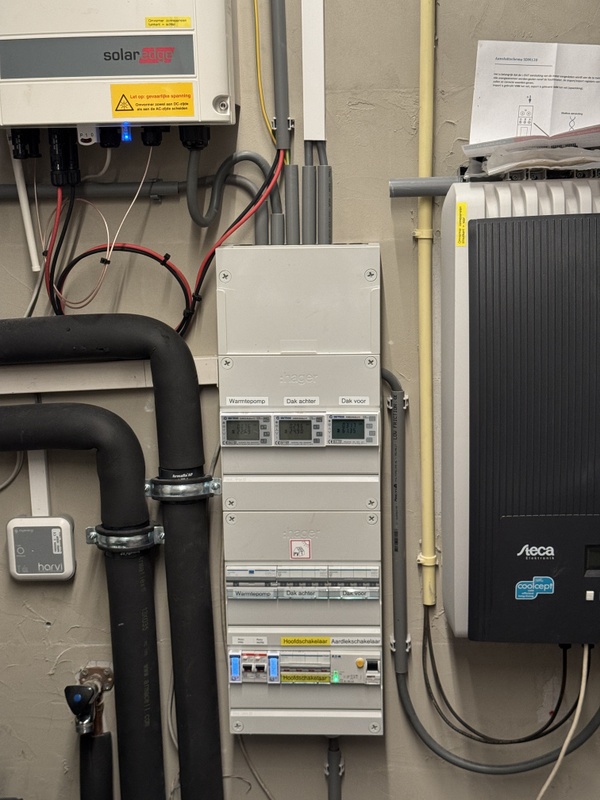

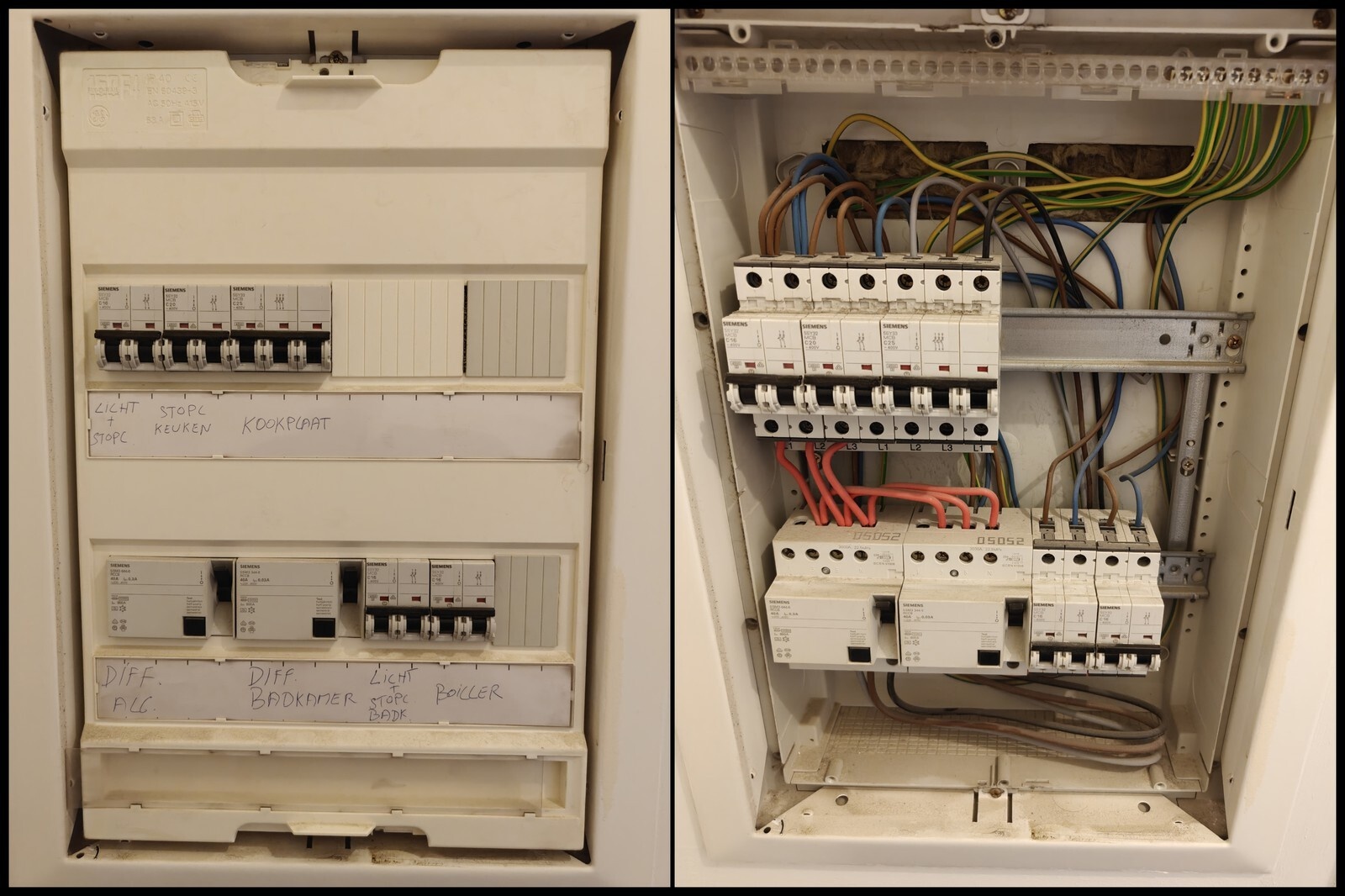

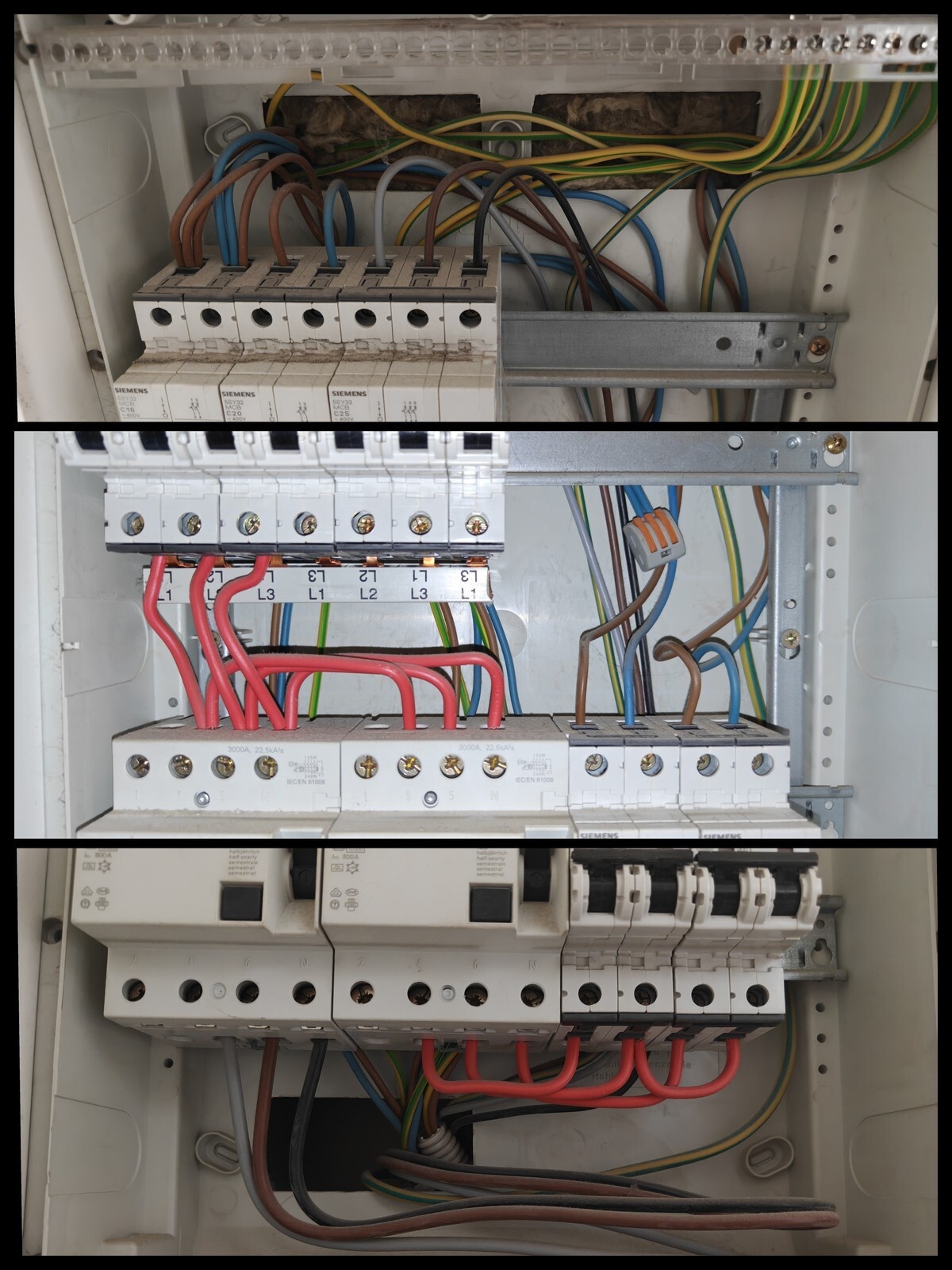

Heb er even een foto bijgezet. Kan helaas geen scherpe foto maken boven de klem van de hoofdschakelaar, maar ik zie met mijn neus erbovenop alleen maar bloot koper bestaande uit allemaal kleine draadjes.:
[...]

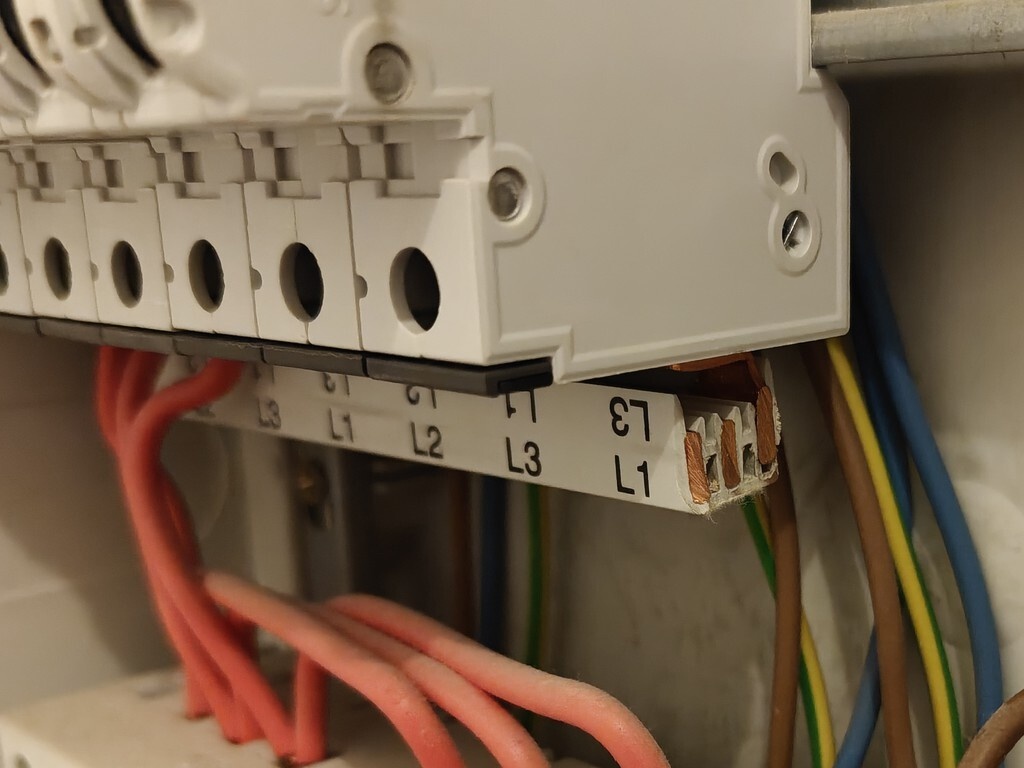

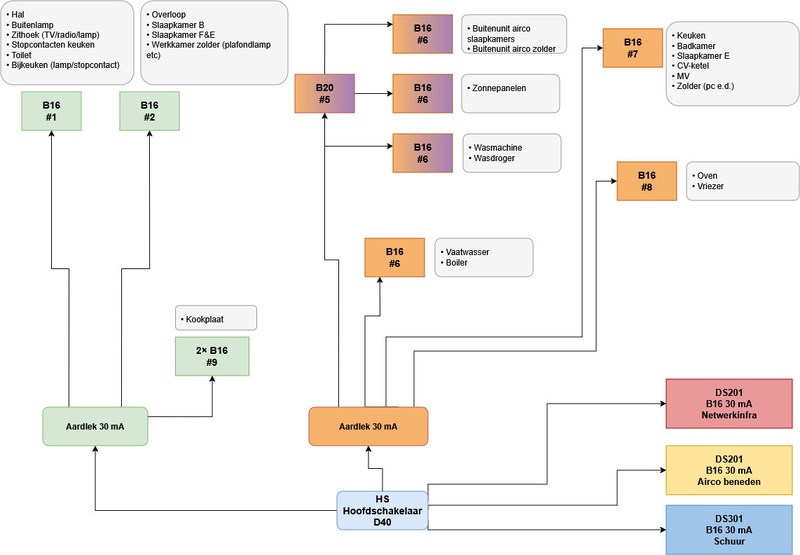

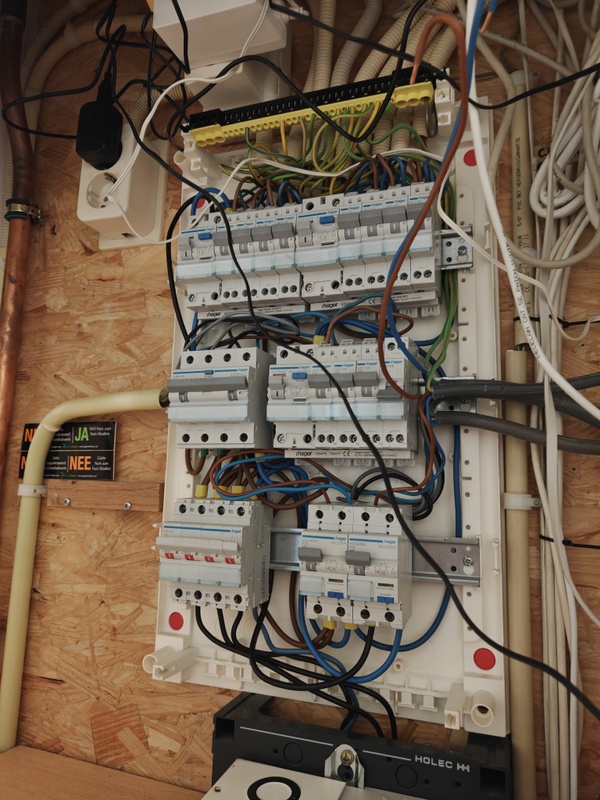

Het helpt als je foto's deelt van wat je nu hebt en een schematische tekening van wat je wilt hebben.
/u/77968/Mesmer.png?f=community)

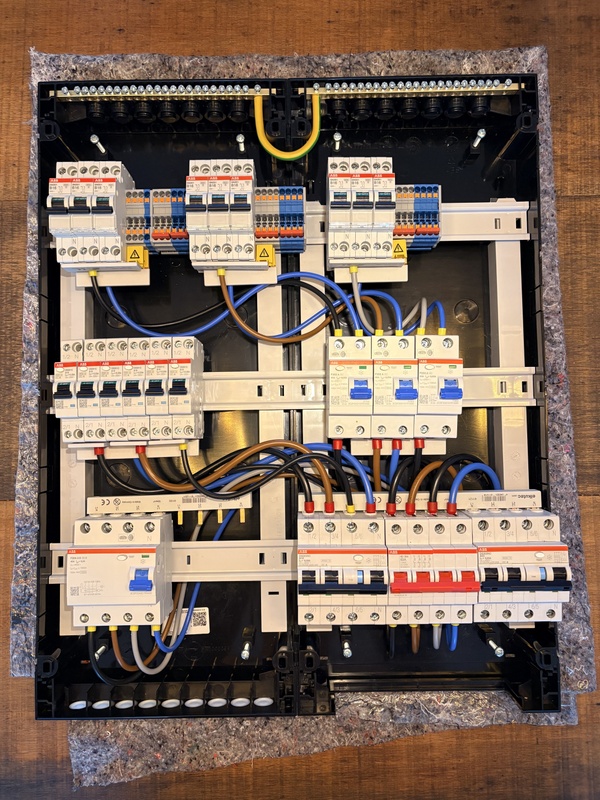

Ik heb mijn meterkast onlangs gereviseerd en daarvoor twee SEP Livion kasten van 22 cm x 50 cm gebruikt, die hebben elk plek voor 3 rijen van 12 modules. Ik heb veel slots nodig want ik wilde alles in de kasten hebben (inclusief 4 grote Enphase CT spoelen).
Ik heb voor de Livion kasten gekozen omdat het de enige waren met 3 rijen modules die in de beschikbare hoogte pastten.
Ik vond de extra mini-DIN rails voor de verdeelblokjes heel handig.
De gaten voor zij-invoer zitten wat ver naar voren maar dat is op te lossen door de juiste kabeldoorvoer accessoire te gebruiken, met flex buis kom je ook een heel end. Het is maar hoe netjes je het wilt hebben.
Al met al ben ik tevreden over de Livion kasten, ze doen wat ze doen moeten.
Ik kan mij wel voorstellen dat een professional misschien niet voor deze kasten kiest om persoonlijke voorkeurs redenen. Maar voor mij dus een prima keuze.
:strip_icc():strip_exif()/u/1117747/crop6495b2836da7f_cropped.jpg?f=community)

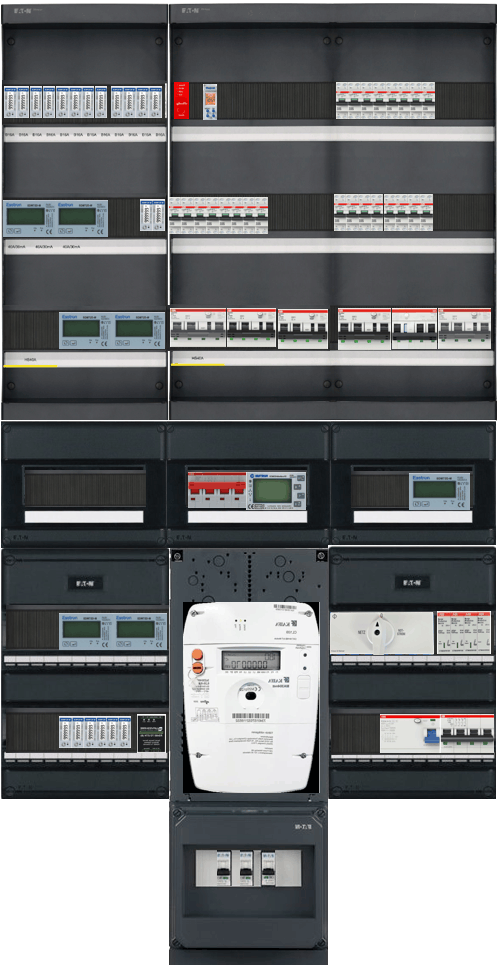

Eaton System 55 is met standaard kast van 22x33 en opbouwstuk van 16,6cm 49,5cm hoog, dus dat valt binnen dezelfde maat. Het viel mij op dat Hager voor de stap van twee naar drie DIN railen gelijk 22cm hoger wordt en ABB heeft naast de 16,5cm het invoerstuk er nog boven zitten wat hem hoger maakt.:
[...]
Ik heb mijn meterkast onlangs gereviseerd en daarvoor twee SEP Livion kasten van 22 cm x 50 cm gebruikt, die hebben elk plek voor 3 rijen van 12 modules. Ik heb veel slots nodig want ik wilde alles in de kasten hebben (inclusief 4 grote Enphase CT spoelen).
Ik heb voor de Livion kasten gekozen omdat het de enige waren met 3 rijen modules die in de beschikbare hoogte pastten.
Ik vond de extra mini-DIN rails voor de verdeelblokjes heel handig.
De gaten voor zij-invoer zitten wat ver naar voren maar dat is op te lossen door de juiste kabeldoorvoer accessoire te gebruiken, met flex buis kom je ook een heel end. Het is maar hoe netjes je het wilt hebben.
Al met al ben ik tevreden over de Livion kasten, ze doen wat ze doen moeten.
Ik kan mij wel voorstellen dat een professional misschien niet voor deze kasten kiest om persoonlijke voorkeurs redenen. Maar voor mij dus een prima keuze.
Nou is de Eaton kast wel krap met invoeren maar als je de ruimte niet hebt kan het wel een probleemoplosser zijn. En de professional die dagelijks installeert vindt dat minder fijn werken maar als je zelf een kast plaats heb je daar maar één keer last van. Die SEP kast zal met dezelfde hoogte niet veel meer invoerruimte hebben denk ik.
Eaton heeft ook een invoerstuk van 55mm als je wel de hoogte hebt voor meer invoerruimte overigens.
Met vriendelijke groet, William
:strip_icc():strip_exif()/u/54453/crop6618fae6efeab_cropped.jpg?f=community)
:strip_exif()/u/42156/crop57a45cfbafe18_cropped.gif?f=community)

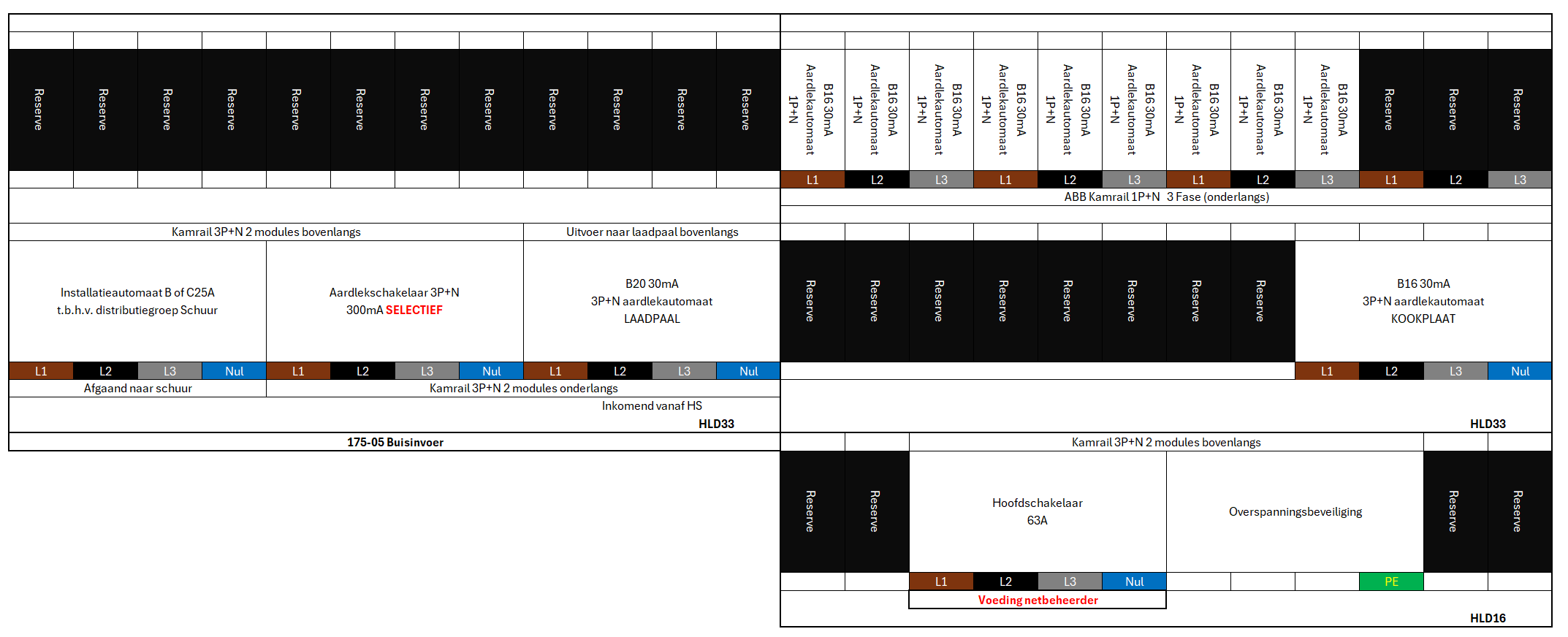

Na goede feedback na mijn eerdere post HobbeS in "Het grote topic voor Elektra huisinstallaties - Deel 3"
Ben ik er nu mee verder gegaan en van plan vanavond alles ervoor te gaan bestellen. Ik kom uit op het volgende ontwerp (voornamelijk indeling):

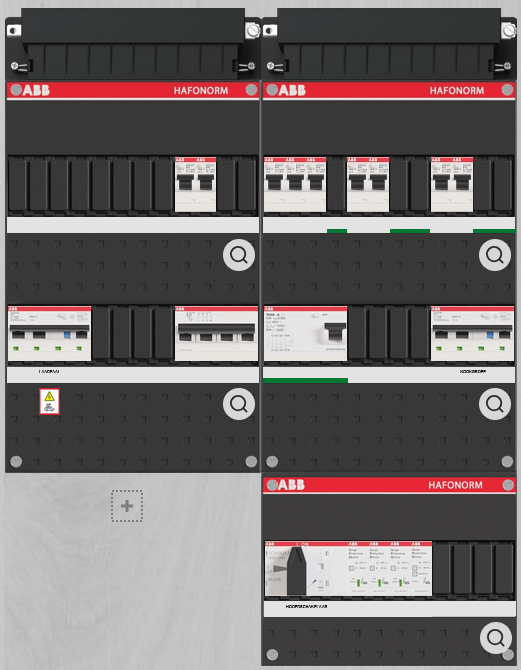

:strip_exif()/f/image/DLAJA6ErqSO30xCGoitqAzPg.png?f=user_large)
Het was initieel niet mijn voorkeur omdat de bovenste rij automaten wat hoger komen dan gebruikelijk, maar nog steeds wel goed bereikbaar.
Met deze opstelling komen de 2 kasten net iets hoger dan het Duco centrale aansturingskastje waardoor alles nog goed open en in geval van storingen benaderd kan worden.
Componenten:
1x ABB HLD11 (220x110) groepenkast - zal dit voldoende groot/hoog zijn voor OSB? (en 3x CT klem voor Neurio W2 - Tesla Wall Connector load balancing). Ik heb een voorkeur voor de lage 11cm
2x ABB HLD33 (22x33cm) groepenkast
1x ABB 175-05 buisinvoerstuk - voor onder invoer bij linker kast
1x ABB 2742.184 verbindingsstrip voor aardrail
2x ABB schroef M5x10 voor verbindingsstrip aardrail
2x ABB 2010.027 koppelstuk voor groepenkast
2x ABB 2210.027 klemveer voor groepenkast
2x ABB Hafonorm Stickervel
1x ABB SD204/63 hoofdschakelaar 4-P 63A
1x ABB overspanningsbeveiliging 4-Polig OVR T2
1x ABB aardlekschakelaar 4-Polig 40A SELECTIEF 300mA F204S-40/0.3 (Schuur)
1x ABB B25A installatieautomaat 3P+N (Schuur)
9x ABB B16A 1P+N 30mA Aardlekautomaat
1x ABB B16A Aardlekautomaat 3P+N 30mA (Oven's Boretti gastoestel)
1x ABB B20A Aardlekautomaat 3P+N 30mA (Laadpaal)
1x kamrail onder hoofdschakelaar & OSB
1x ABB 3-fase kamrail 10mm2 voor 12 aardlekautomaten DS301C 1P+N 18mm PSc 3/24/10 N
4x ABB aansluitblok kamrail DS301C / PSc
5x ABB beschermkap voor kamrail DS301C / PSc
https://www.sandervunderi...kajckbDAkaDkzNzA3ODcyNg..
Geheel uitbedraden met 10mm2 bedrading
Is er ook een manier om de 11cm kast vast te maken aan de kasten erboven? Of is het voldoende om ze gewoon boven elkaar tegen de achterwand te schroeven?
Hebben jullie nog aanvullende tips of aanbevelingen?
Ben ik er nu mee verder gegaan en van plan vanavond alles ervoor te gaan bestellen. Ik kom uit op het volgende ontwerp (voornamelijk indeling):
Het was initieel niet mijn voorkeur omdat de bovenste rij automaten wat hoger komen dan gebruikelijk, maar nog steeds wel goed bereikbaar.
Met deze opstelling komen de 2 kasten net iets hoger dan het Duco centrale aansturingskastje waardoor alles nog goed open en in geval van storingen benaderd kan worden.
Componenten:
1x ABB HLD11 (220x110) groepenkast - zal dit voldoende groot/hoog zijn voor OSB? (en 3x CT klem voor Neurio W2 - Tesla Wall Connector load balancing). Ik heb een voorkeur voor de lage 11cm
2x ABB HLD33 (22x33cm) groepenkast
1x ABB 175-05 buisinvoerstuk - voor onder invoer bij linker kast
1x ABB 2742.184 verbindingsstrip voor aardrail
2x ABB schroef M5x10 voor verbindingsstrip aardrail
2x ABB 2010.027 koppelstuk voor groepenkast
2x ABB 2210.027 klemveer voor groepenkast
2x ABB Hafonorm Stickervel
1x ABB SD204/63 hoofdschakelaar 4-P 63A
1x ABB overspanningsbeveiliging 4-Polig OVR T2
1x ABB aardlekschakelaar 4-Polig 40A SELECTIEF 300mA F204S-40/0.3 (Schuur)
1x ABB B25A installatieautomaat 3P+N (Schuur)
9x ABB B16A 1P+N 30mA Aardlekautomaat
1x ABB B16A Aardlekautomaat 3P+N 30mA (Oven's Boretti gastoestel)
1x ABB B20A Aardlekautomaat 3P+N 30mA (Laadpaal)
1x kamrail onder hoofdschakelaar & OSB
1x ABB 3-fase kamrail 10mm2 voor 12 aardlekautomaten DS301C 1P+N 18mm PSc 3/24/10 N
4x ABB aansluitblok kamrail DS301C / PSc
5x ABB beschermkap voor kamrail DS301C / PSc
https://www.sandervunderi...kajckbDAkaDkzNzA3ODcyNg..
Geheel uitbedraden met 10mm2 bedrading
Is er ook een manier om de 11cm kast vast te maken aan de kasten erboven? Of is het voldoende om ze gewoon boven elkaar tegen de achterwand te schroeven?
Hebben jullie nog aanvullende tips of aanbevelingen?
:strip_icc():strip_exif()/u/403106/3868954827-1_60x60.jpg?f=community)
@HobbeS hoe wil je dat uiteindelijk plaatsen dan? De 11 cm kast direct boven je slimme meter (iets anders mag niet, want hoofdschakelaar moet boven je slimme meter zitten) en dan hierboven en linksboven de andere twee?

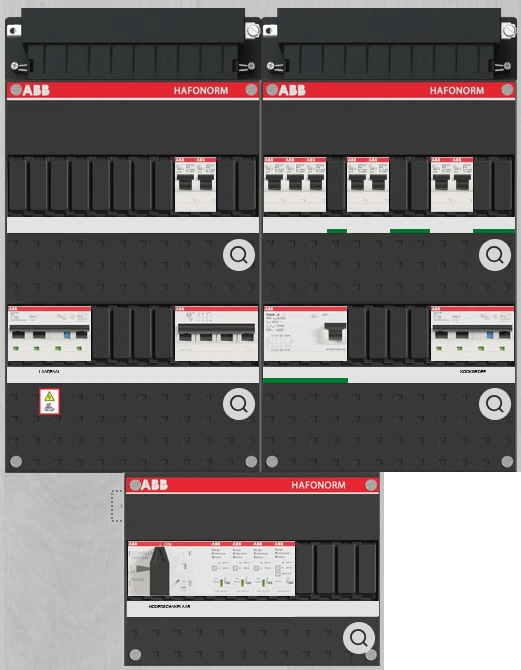

Je zou evt. de twee HLD33 in het midden boven de HLD11 kunnen plaatsen, dat is mogelijk en zorgt dat je de groepenkasten wat meer in het midden van je meterkast plaatst.
Dit idee dus:
:strip_exif()/f/image/DNLKWT09FaLNof66OQgKMHa0.png?f=user_large)
Edit: ah onderinvoer in linkerkast, dan snap ik de keuze.
Als je ze vast geschroefd tegen je achtermuur/*plex van de meterkast zet sluiten ze netjes op elkaar aan je zet ze in principe niet nog weer aan elkaar vast, dat hoeft in ieder geval niet.
SV zal de voorbereiding doen, let je ook op nadraaien/aandraaien op moment?
Als budget niet een (groot) probleem is, zou ik opteren om 12 ABB aardlekautomaten naast elkaar te plaatsen met die kamrail. Dit is wel overkill als je totaal geen reden hebt voor 3 extra automaten. Maar je zegt in je vorige post er nu een jaar te wonen, wellicht ben je nog meer van plan qua uitbereidingen?
Ik zie ook niet zo snel in waarom je nu 2 aardlekautomaten in je linkerkast wilt hebben.
Edit 2:
Je bent niet selectief (qua overbelasting) naar je schuur (t.o.v. je hoofdzekering van je netbeheerder), maar dat wist je al (vorige post).
Je OSB kamrail komt BOVEN je hoofdschakelaar en niet onder.
Je gebruikt die ABB 2010.027 koppelstuk en ABB 2210.027 klemveer, dat kan, ik schroef ze normaliter strak tegen elkaar en geloof het wel
.
Je zou evt. de twee HLD33 in het midden boven de HLD11 kunnen plaatsen, dat is mogelijk en zorgt dat je de groepenkasten wat meer in het midden van je meterkast plaatst.
Dit idee dus:
Edit: ah onderinvoer in linkerkast, dan snap ik de keuze.
Als je ze vast geschroefd tegen je achtermuur/*plex van de meterkast zet sluiten ze netjes op elkaar aan je zet ze in principe niet nog weer aan elkaar vast, dat hoeft in ieder geval niet.
SV zal de voorbereiding doen, let je ook op nadraaien/aandraaien op moment?
Als budget niet een (groot) probleem is, zou ik opteren om 12 ABB aardlekautomaten naast elkaar te plaatsen met die kamrail. Dit is wel overkill als je totaal geen reden hebt voor 3 extra automaten. Maar je zegt in je vorige post er nu een jaar te wonen, wellicht ben je nog meer van plan qua uitbereidingen?
Ik zie ook niet zo snel in waarom je nu 2 aardlekautomaten in je linkerkast wilt hebben.
Edit 2:
Je bent niet selectief (qua overbelasting) naar je schuur (t.o.v. je hoofdzekering van je netbeheerder), maar dat wist je al (vorige post).
Je OSB kamrail komt BOVEN je hoofdschakelaar en niet onder.
Je gebruikt die ABB 2010.027 koppelstuk en ABB 2210.027 klemveer, dat kan, ik schroef ze normaliter strak tegen elkaar en geloof het wel
.
[ Voor 13% gewijzigd door True op 15-09-2026 11:35 ]
Reageert niet op AI berichten | VW ID.7 | 5670 Wp - 14x405 33° op zuid | Twente
Je kunt een 1p+n ABB InstallatieAutomaat B6 (1P+N) SN201L B6 er in zetten
zit rond 20 euro. Kan goedkoper maar dan kom je bij de Gacia/Sep merken terecht.
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
Ik wil van de gacia en sep af juisy.. dus dat zal wel een abb worden..:
[...]
Je kunt een 1p+n ABB InstallatieAutomaat B6 (1P+N) SN201L B6 er in zetten
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
De ABB HLD11 en HLD 33 kunnen op dezelfde manier aan elkaar vastgemaakt worden als de 2 HLD33's. De koppelstukken passen aan de zijkant maar ook aan de onder/boven kant. Dus je hebt nog een set van deze nodig om de HLD 11 en HLD 33 aan elkaar vast te maken.:
Na goede feedback na mijn eerdere post HobbeS in "Het grote topic voor Elektra huisinstallaties - Deel 3"
Ben ik er nu mee verder gegaan en van plan vanavond alles ervoor te gaan bestellen. Ik kom uit op het volgende ontwerp (voornamelijk indeling):
[Afbeelding]
Het was initieel niet mijn voorkeur omdat de bovenste rij automaten wat hoger komen dan gebruikelijk, maar nog steeds wel goed bereikbaar.
Met deze opstelling komen de 2 kasten net iets hoger dan het Duco centrale aansturingskastje waardoor alles nog goed open en in geval van storingen benaderd kan worden.
Componenten:
1x ABB HLD11 (220x110) groepenkast - zal dit voldoende groot/hoog zijn voor OSB? (en 3x CT klem voor Neurio W2 - Tesla Wall Connector load balancing). Ik heb een voorkeur voor de lage 11cm
2x ABB HLD33 (22x33cm) groepenkast
1x ABB 175-05 buisinvoerstuk - voor onder invoer bij linker kast
1x ABB 2742.184 verbindingsstrip voor aardrail
2x ABB schroef M5x10 voor verbindingsstrip aardrail
2x ABB 2010.027 koppelstuk voor groepenkast
2x ABB 2210.027 klemveer voor groepenkast
2x ABB Hafonorm Stickervel
1x ABB SD204/63 hoofdschakelaar 4-P 63A
1x ABB overspanningsbeveiliging 4-Polig OVR T2
1x ABB aardlekschakelaar 4-Polig 40A SELECTIEF 300mA F204S-40/0.3 (Schuur)
1x ABB B25A installatieautomaat 3P+N (Schuur)
9x ABB B16A 1P+N 30mA Aardlekautomaat
1x ABB B16A Aardlekautomaat 3P+N 30mA (Oven's Boretti gastoestel)
1x ABB B20A Aardlekautomaat 3P+N 30mA (Laadpaal)
1x kamrail onder hoofdschakelaar & OSB
1x ABB 3-fase kamrail 10mm2 voor 12 aardlekautomaten DS301C 1P+N 18mm PSc 3/24/10 N
4x ABB aansluitblok kamrail DS301C / PSc
5x ABB beschermkap voor kamrail DS301C / PSc
https://www.sandervunderi...kajckbDAkaDkzNzA3ODcyNg..
Geheel uitbedraden met 10mm2 bedrading
Is er ook een manier om de 11cm kast vast te maken aan de kasten erboven? Of is het voldoende om ze gewoon boven elkaar tegen de achterwand te schroeven?
Hebben jullie nog aanvullende tips of aanbevelingen?
- 2x ABB 2010.027 koppelstuk voor groepenkast
- 2x ABB 2210.027 klemveer voor groepenkast
Als je het graag wilt kan ik een foto maken, moet je dan even laten weten. Ik heb dezelfde kasten configuratie hangen als jij nu voor ogen hebt. (enkel de HLD11 onder linkerkast ipv rechts)
:no_upscale():strip_icc():strip_exif()/f/image/7ctkPj0dFhwTEeQDStnp8GAN.jpg?f=user_large)

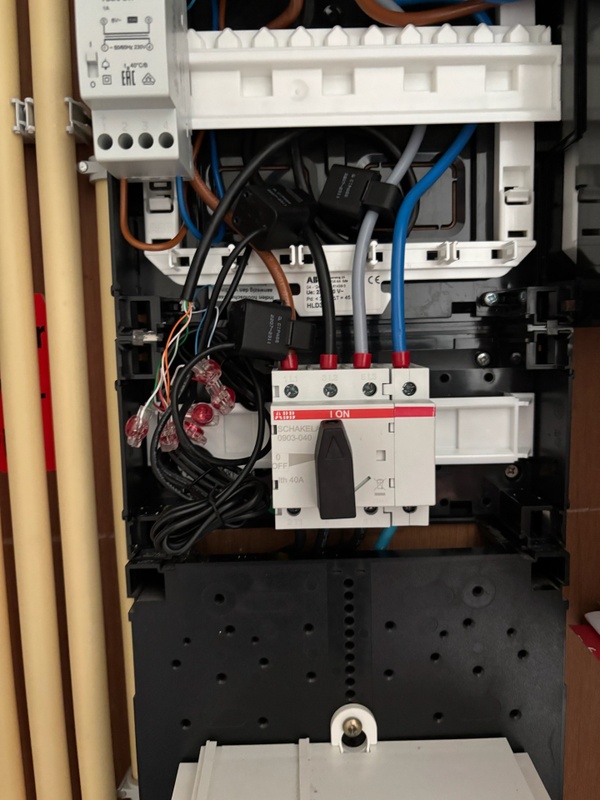

Het is een iets ander type HS. Je kunt ook de klemveren zien zitten tussen de HLD11 en HLD33 en de ruimte boven en onder de HS.
Ik had eerst 2 CT's onder het witte aansluitblok (L1 en L3) gedeelte zitten en 1 (L2) "erin" maar moest recent de HS los halen en ik heb de rij erboven niet echt nodig dus de CTs maar zo "ruim" laten zitten.
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
Vergeet niet dat de situatie van @plag iets anders is dan bij jou straks, dus zou je adviseren direct een HLD16 (of HLD22) te pakken.
Jij krijgt straks je OSB + HS met kamrail bovenop met elkaar verbonden, dan krijg je beetje een soortgelijke situatie als dit:
:no_upscale():strip_icc():strip_exif()/f/image/yHZ36vYEMvNYnNcV1uiWD9qX.jpg?f=user_large)
Waarbij de kamrail dus al iets boven de kast uitsteekt, daar krijg je van je levensdagen geen CT's bij in
Dus die zal je of net als Plag dan onderin de HLD33 moeten doen, dat zou mogelijk een optie kunnen zijn, of je moet b.v. de Shelly Pro 3EM 3CT 63 op de afgaande kabels uit de HLD11/16/22 naar de HLD33.
Tevens mis je volgens mij nog enkele dingen in je shoppinglist, zal is even zo vrij zijn om zometeen een nieuwe te maken voor je
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
5670PV op OzOOO, 5640PV op WnWWW, 3150PV op muur op ZZZW, vloerisolatie, HR++,dakisolatie, PANA 9Jmonoblock WP, Ioniq EV 2017
/u/172597/crop5e1225c8b1011.png?f=community)
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
/u/201608/Pixel.png?f=community){kind=tracking}
5670PV op OzOOO, 5640PV op WnWWW, 3150PV op muur op ZZZW, vloerisolatie, HR++,dakisolatie, PANA 9Jmonoblock WP, Ioniq EV 2017
5670PV op OzOOO, 5640PV op WnWWW, 3150PV op muur op ZZZW, vloerisolatie, HR++,dakisolatie, PANA 9Jmonoblock WP, Ioniq EV 2017
Huh, wat slijt er aan? En wat is het gevolg van die slijtage? Ik denk niet dat ik dit geloof. Het gaat indirect wel om levensduur, maar ik denk dat 't niet om slijtage gaat.
De 80%-regel is de afwaardering die moet worden toegepast als de opwarming van de verdeler niet formeel is getest (of afgeleid), maar berekend. Aangezien je bij zelfbouw de complete uitgebreide testprocedure niet kan doen, ben je aangewezen op berekenen. (En zelfs dat slaat bijna iedereen over, want als je uitgaat van die 80% zit het met een normale huisaansluiting meestal wel goed.) Omdat je met die berekeningen geen hotspots identificeert, heb je een veiligheidsmarge nodig, oftewel die 25% overdimensionering, wat neerkomt op maximaal 80% van de nominale stroom daadwerkelijk gebruiken.
Componenten in een groepenkast worden warm, maar de groepenkast is een dichte kast zonder actieve koeling en kan daarom maar heel beperkt die warmte afvoeren. Als de groepenkast meer warmte produceert dan ie tijdig kan afvoeren om oververhitting te voorkomen, degraderen de onderdelen en zou het als het vaak en lang gebeurt zelfs kunnen gaan branden. Je zou dat slijtage kunnen noemen...
Die 80% is bovendien niet alleen voorgeschreven in die norm, maar vooral ook een makkelijke manier om de opwarming onder controle te houden. Met slechts 20% minder stroom heb je 36% minder warmteontwikkeling, omdat het een kwadratisch verband is. Dat de bedrading iets dikker moet zijn om de nominale stroom ook aan te kunnen, is zelden een probleem, want we hebben toch al de goede gewoonte om draden iets te overdimensioneren (bijv. 2,5 mm² waar 1,5 mm² voor 16 A meestal net zal kunnen).
Overigens is er nog een reden, die niet rechtstreeks uit de norm volgt, om wat derating toe te passen: als je meerdere componenten hebt die vlak naast elkaar zitten en elkaar opwarmen, dan reageren ze dus ook eerder. Op zich is dat veilig(er), maar niet functioneel. Als je bijvoorbeeld de correctiefactoren toepast op een ABB SN201 B16 voor 50 °C en 6 naastgelegen toestellen, dan is het als het ware een B13,95 geworden. En dan is 16 A ineens meer dan 1,13 × In, waardoor ie bij langdurige belasting zou kunnen trippen. Ook daarbij helpt het om de 80%-regel toe te passen: de marge is dan groot genoeg dat deze correctiefactoren in de praktijk niks meer uitmaken: een B20 uit dezelfde serie komt dan op 17,5 A en dat is nog genoeg om een echte 16 A langdurig aan te kunnen.
Naast de 80%-regel zijn er meer dingen die je zou moeten doen: de langdurig belaste dingen niet strak tegen elkaar zetten, en de bedrading van de groepenkast luchtig genoeg houden zodat er lucht kan circuleren (oftewel geen ouderwetse krullen die alles blokkeren).
[ Voor 13% gewijzigd door Juerd op 16-09-2026 02:32 ]
Waarom blokkeert een ouderwetse krul een lucht stroom. Vergeleken bij een automaat (die dan warmte uit straalt) is een krul in een draad niet echt een belemmering voor luchtflow in een kast zou ik denken.
Wellicht actief meterkast koelen
Wellicht actief meterkast koelen
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Aangezien SV momenteel aantal dingen niet voorradig heeft blijf ik je het boodschappenlijstje nog schuldig, maar ik denk wel dat ik de/je indeling iets zou veranderen, en dan denk ik in onderstaande::
Na goede feedback na mijn eerdere post HobbeS in "Het grote topic voor Elektra huisinstallaties - Deel 3"
Ben ik er nu mee verder gegaan en van plan vanavond alles ervoor te gaan bestellen. Ik kom uit op het volgende ontwerp (voornamelijk indeling):
[Afbeelding]
Het was initieel niet mijn voorkeur omdat de bovenste rij automaten wat hoger komen dan gebruikelijk, maar nog steeds wel goed bereikbaar.
Met deze opstelling komen de 2 kasten net iets hoger dan het Duco centrale aansturingskastje waardoor alles nog goed open en in geval van storingen benaderd kan worden.
Componenten:
1x ABB HLD11 (220x110) groepenkast - zal dit voldoende groot/hoog zijn voor OSB? (en 3x CT klem voor Neurio W2 - Tesla Wall Connector load balancing). Ik heb een voorkeur voor de lage 11cm
2x ABB HLD33 (22x33cm) groepenkast
1x ABB 175-05 buisinvoerstuk - voor onder invoer bij linker kast
1x ABB 2742.184 verbindingsstrip voor aardrail
2x ABB schroef M5x10 voor verbindingsstrip aardrail
2x ABB 2010.027 koppelstuk voor groepenkast
2x ABB 2210.027 klemveer voor groepenkast
2x ABB Hafonorm Stickervel
1x ABB SD204/63 hoofdschakelaar 4-P 63A
1x ABB overspanningsbeveiliging 4-Polig OVR T2
1x ABB aardlekschakelaar 4-Polig 40A SELECTIEF 300mA F204S-40/0.3 (Schuur)
1x ABB B25A installatieautomaat 3P+N (Schuur)
9x ABB B16A 1P+N 30mA Aardlekautomaat
1x ABB B16A Aardlekautomaat 3P+N 30mA (Oven's Boretti gastoestel)
1x ABB B20A Aardlekautomaat 3P+N 30mA (Laadpaal)
1x kamrail onder hoofdschakelaar & OSB
1x ABB 3-fase kamrail 10mm2 voor 12 aardlekautomaten DS301C 1P+N 18mm PSc 3/24/10 N
4x ABB aansluitblok kamrail DS301C / PSc
5x ABB beschermkap voor kamrail DS301C / PSc
https://www.sandervunderi...kajckbDAkaDkzNzA3ODcyNg..
Geheel uitbedraden met 10mm2 bedrading
Is er ook een manier om de 11cm kast vast te maken aan de kasten erboven? Of is het voldoende om ze gewoon boven elkaar tegen de achterwand te schroeven?
Hebben jullie nog aanvullende tips of aanbevelingen?
:strip_exif()/f/image/MveT0aMgdHTTDwqEQOK2Ybqz.png?f=user_large)
Dan ben je zo min mogelijk bedrading nodig namelijk in dit geval.
Moet je alleen even heel goed uitdenken waar je mogelijk je CT-klemmen wilt gaan plaatsen i.v.m. ruimte.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/25598/crop6395cbc3f0f06_cropped.jpg?f=community)
Actief koelen is leuk, tot de ventilator ermee stopt (en wie checkt dat?):
Waarom blokkeert een ouderwetse krul een lucht stroom. Vergeleken bij een automaat (die dan warmte uit straalt) is een krul in een draad niet echt een belemmering voor luchtflow in een kast zou ik denken.
Wellicht actief meterkast koelen
/u/186071/crop58bc21e8285fa.png?f=community)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/232340/crop5affede7756e3_cropped.jpeg?f=community)
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
:strip_icc():strip_exif()/u/396258/crop5c58365079ffa_cropped.jpeg?f=community)
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning

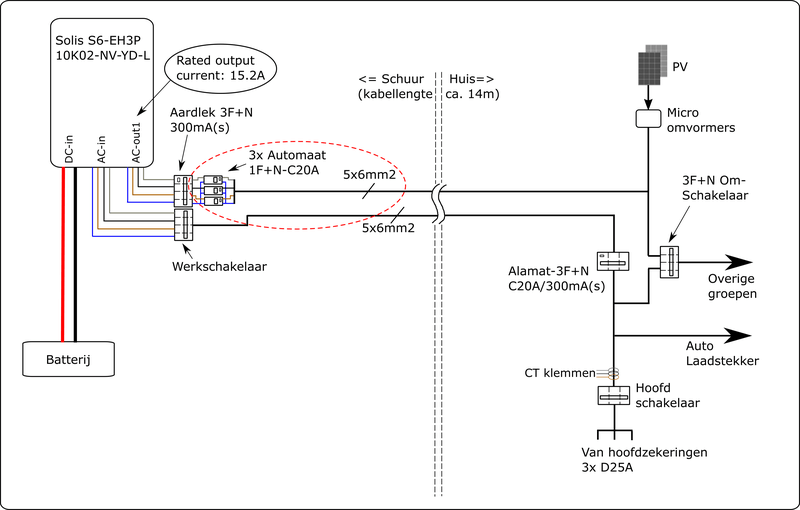

Was het moeite of geweld? Daar zit nog wel wat tussen. Massieve draden kunnen wel wat hebben, maar niet alles. Het laat zich lastig inschatten, maar misschien kun je het beredeneren aan de hand van de vuistregel uit de NPR5310: 50 N per mm² (aanname: massief koper), dus in de worst case 300 N voor één van die draden. Oftewel vergelijkbaar met 30 kg optillen; misschien kun je aan de hoeveelheid zweet inschatten hoeveel kracht de installateur zette
. En aangezien er waarschijnlijk meerdere draden tegelijk getrokken zijn zou het best eens kunnen dat de kracht die je nodig hebt om 't stuk te maken onrealistisch is.Dan de warmte... Voor 8 draden in één buis zijn er niet eens handige tabellen in de NEN 1010, en dat zou al een reden moeten zijn om het niet op die manier te doen. Een tweede buis is minder werk dan handmatige berekeningen. Maar toch zou ik me er in dit geval geen zorgen om maken: de dikte van de aders is (vermoedelijk vanwege de spanningsval) enorm ten opzichte van de stroom (voorwaarde: op alle fasedraden die bij een nuldraad horen terugleveren óf allemaal verbruiken).
Maar da's een educated guess... De tabellen gaan maar tot 3 belaste draden, met een extra correctiefactor voor een eventuele 4e. Voor de beeldvorming: normale 6 mm² VD mag bij 3 belaste aders in een buis (die niet in thermische isolatie ligt) 36 A hebben. Ik neem aan dat het hier om niet meer dan 25 A zal gaan, wat vanwege het kwadratische verband ongeveer de helft van de warmteontwikkeling zal hebben. Bij symmetrische belasting van 3 fasedraden de ene kant op en 3 fasedraden de andere kant op heb je dus uiteindelijk een ongeveer vergelijkbare warmteontwikkeling als het maximum van de draden.
Wat ik vooral niet snap is waarom er 8 draden zijn. Ik zou er 10 verwachten: 5 per richting. Of eventueel 9 omdat je niet echt 2 aardedraden nodig hebt.
Wat zijn het eigenlijk voor draden? Voor die 36 A ging ik uit van H07V-U, maar als het bijvoorbeeld H07V2-U of H07V2-K is, dan mag het nog veel warmer worden en zou de limiet voor installatiemethode B1 bij 3 belaste aders op 48 A uitkomen.
:strip_exif()/f/image/fheIGpm4oRCpmJQQiMjyBYvm.png?f=user_large)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
:no_upscale():strip_icc():strip_exif()/f/image/6PUXDmOapOTl1oYITM23Zkjg.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/5bYq8HwQj8UlnyIgy4ISxYmI.jpg?f=user_large)
:strip_icc():strip_exif()/u/397908/crop5a8183633ae3b_cropped.jpeg?f=community)
Een standaard automaat volgt deze grafiek:
:strip_exif()/f/image/LxpMiD6OAGOXNuJam7hI1vfv.png?f=user_large)
Overbelasting van 2* de waarde (50A) gaat zo'n 5-60 seconde goed.
Overbelasting van 1.5* de waarde (37.5 A) gaat zo'n 30-300 seconde goed.
Overbelasting van 1.3* de waarde(32.5A) duurt in het 'slechtste' geval een uur voordat de automaat uitschakelt.
Een smeltzekering is nog wat trager dan dat.
Een overbelasting van 1.2* de waarde gaat praktisch eindeloos goed.
Truth is like a language with no native speakers left.
Its poetry is speechless and it can’t be caught in human being’s breath.
:strip_icc():strip_exif()/u/79070/crop63295d8c4c0be_cropped.jpg?f=community)
Robert Elsinga =8-) | IT security, Scouting, zendamateur (PC5E, WC5E) | www.elsinga.net/robert, www.pc5e.nl
Ons huis is 6 jaar oud en toen we er net goed een maand woonden tripte een hoofd zekering. Ik netjes de netbeheerder bellen, vriendelijke dame vraagt adres en verteld dat ik zelf de zekering om kan zetten. Nooit gezien dat die automaten bereikbaar waren tot dan
We hebben toen de fase indeling veranderd. De WP liep op E element, en wassen, drogen en dochter was iets in de oven aan bakken. Toen zette ik mijn pc aan, en dat was te veel.
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Ik heb al een poosje dat soms een aardlekschakelaar tript (de oranje in onderstaand schema). Vanochtend ook weer, na herinschakelen tripte hij gelijk weer. Kunnen pinpointen naar groep #5. Na wat groepen uit te zetten en met enkele tussentijd weer inschakelen bleef de ALS wel ingeschakeld.
In de loop der tijd is er best het e.e.a. bij gekomen in huis. Heb de elektrische installatie eens uitgetekend en daarmee werd mij duidelijk dat er op de 'oranje' aardlek #2 gewoon te veel hangt.
:strip_exif()/f/image/jxeM3YTdZAtyvBiXL6q18zhB.jpg?f=fotoalbum_large)
Wat is de kortste klap om het op te lossen? Extra aardlek erbij en daar bijv #6, #7, #8 heen schuiven?
Woning is verkocht en wordt over 2 mnd. opgeleverd dus wil er geen kapitalen meer in investeren, maar wil het wel storingsvrij opleveren.
De PV zou eigenlijk een eigen groep moeten hebben, maar die hangt op zolder. Aparte kabel trekken is niet echt mogelijk en is daarom gedeeld met o.a. wasmachine. Technisch zou het beter zijn om de B20 te vervangen door een alamat B16 300mA waar de PV rechtstreeks op zit en dan achter die 300mA nog een 30mA en dan de 2x B16 denk ik?
Het uitvallen is waarschijnlijk begonnen toen ik de twee airco buitenunits erbij heb geknoopt waardoor alle lekstromen opgeteld gewoon net te veel is.
In de loop der tijd is er best het e.e.a. bij gekomen in huis. Heb de elektrische installatie eens uitgetekend en daarmee werd mij duidelijk dat er op de 'oranje' aardlek #2 gewoon te veel hangt.
:no_upscale():strip_icc():strip_exif()/f/image/jxeM3YTdZAtyvBiXL6q18zhB.jpg?f=user_large)
Wat is de kortste klap om het op te lossen? Extra aardlek erbij en daar bijv #6, #7, #8 heen schuiven?
Woning is verkocht en wordt over 2 mnd. opgeleverd dus wil er geen kapitalen meer in investeren, maar wil het wel storingsvrij opleveren.
De PV zou eigenlijk een eigen groep moeten hebben, maar die hangt op zolder. Aparte kabel trekken is niet echt mogelijk en is daarom gedeeld met o.a. wasmachine. Technisch zou het beter zijn om de B20 te vervangen door een alamat B16 300mA waar de PV rechtstreeks op zit en dan achter die 300mA nog een 30mA en dan de 2x B16 denk ik?
Het uitvallen is waarschijnlijk begonnen toen ik de twee airco buitenunits erbij heb geknoopt waardoor alle lekstromen opgeteld gewoon net te veel is.
[ Voor 24% gewijzigd door ThinkPad op 20-09-2026 20:54 ]
/u/35508/crop61e6aa7b579e2_cropped.png?f=community)
De hoofdaansluiting is 1-fase (D40 automaat). Alamatjes zijn leuk, maar zoals ik zei ga ik verhuizen. Ik zoek een kostenefficiënte oplossing die wel gewoon veilig is.
(D40 automaat). Alamatjes zijn leuk, maar zoals ik zei ga ik verhuizen. Ik zoek een kostenefficiënte oplossing die wel gewoon veilig is.
Mag dat? Dan is de kabel onderweg niet beschermd toch stel dat ik er doorheen zou boren

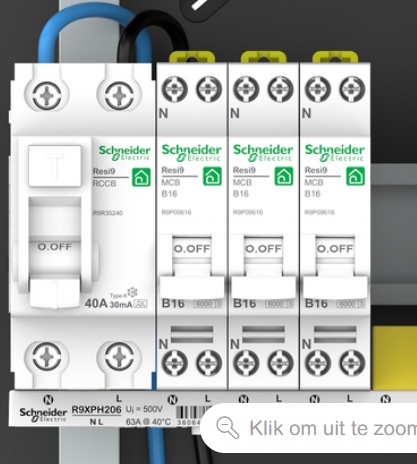

En dan moet ik dus 3x ALS aanschaffen, dat is nog best prijzig én ik heb daar de ruimte niet voor in de onderverdeler op zolder (is een kastje van 5 modules breed, zitten nu 3 smalle B16 in).
Zoals gezegd een kostenefficiënte maar wel veilige oplossing is wat ik zoek.

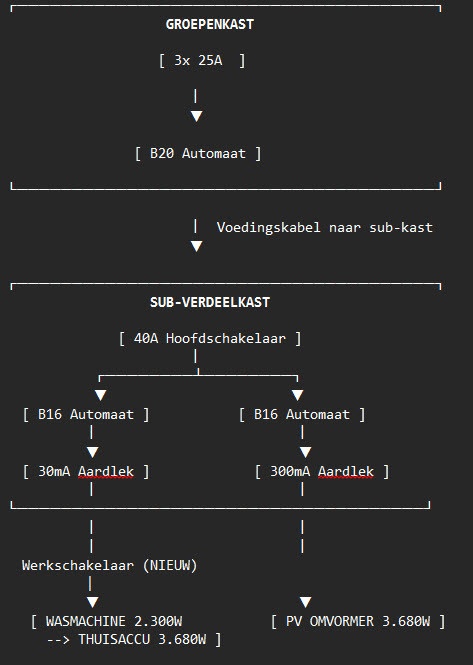

Alles na de B20 zit op zolder.
[ Voor 3% gewijzigd door ThinkPad op 20-09-2026 21:14 ]
Beneden een gewone automaat B20 of B25. Want die B20 boven zit ook verkeerd als dat de hoofdschakelaar van de subverdeler moet voorstellen. En kosteneffectief is als je meetapparatuur hebt en eerst gaat meten wie de grootste boosdoener is. Maar als beneden splitten niet helpt, dan moet je er boven alsnog iets aan doen. En 2x is duurder als doorpakken.:
[...]
Mag dat? Dan is de kabel onderweg niet beschermd toch stel dat ik er doorheen zou boren
En dan moet ik dus 3x ALS aanschaffen, dat is nog best prijzig én ik heb daar de ruimte niet voor in de onderverdeler op zolder (is een kastje van 5 modules breed, zitten nu 3 smalle B16 in).
Zoals gezegd een kostenefficiënte maar wel veilige oplossing is wat ik zoek.

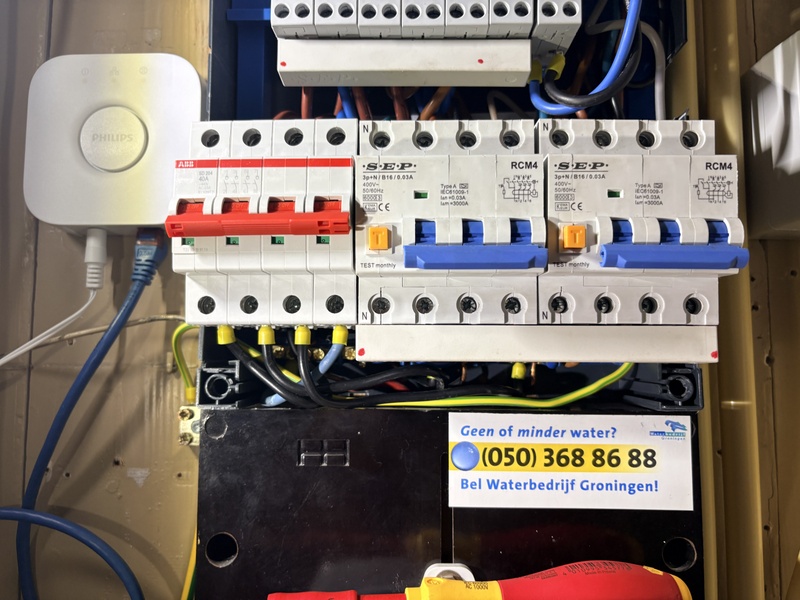

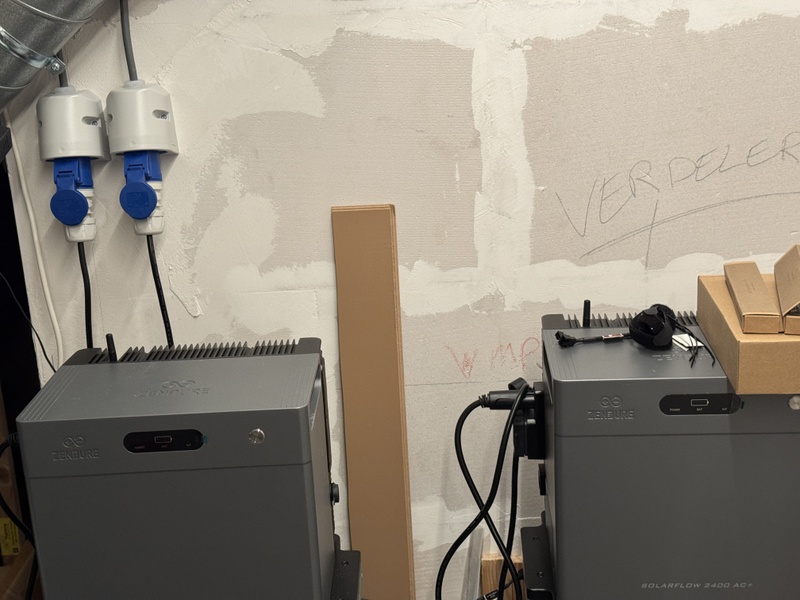

Heel goed idee, vooral omdat ik zo een beetje kan voorsorteren op een nieuwe kast en batterijen. afgelopen weekend dit inderdaad gedaan:

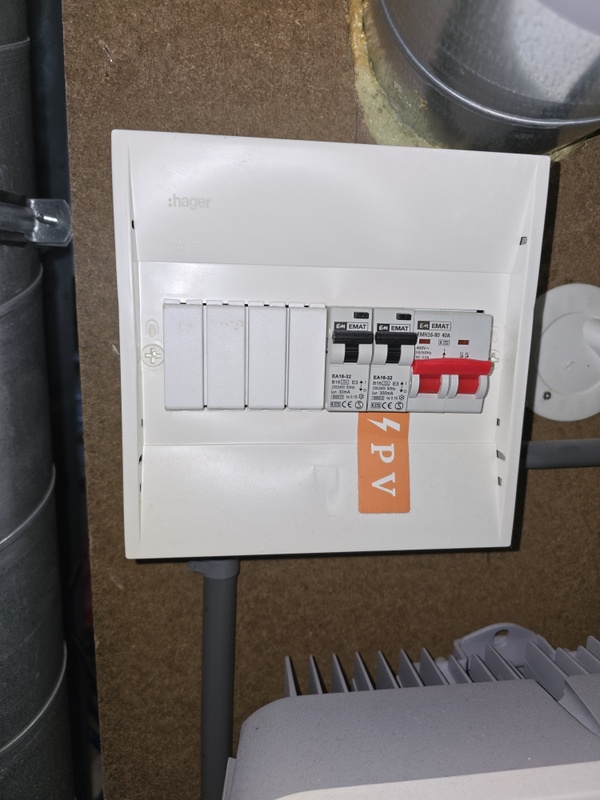

:no_upscale():strip_icc():strip_exif()/f/image/1i4InVT5uQoMvaWVx7W4YU0f.jpg?f=user_large)
Ik ga ABB componenten gebruiken, die de Nul aan de rechterkant hebben. Bij deze SEP dingen zit die aan de linkerkant, dus dit gaf wel een beetje kortsluiting - in mijn OCD(-light) brein. Maar het is maar voor tijdelijk als het goed is.
:strip_exif()/f/image/SidESsIAaVy36c7XJ0KPNoom.png?f=user_large)

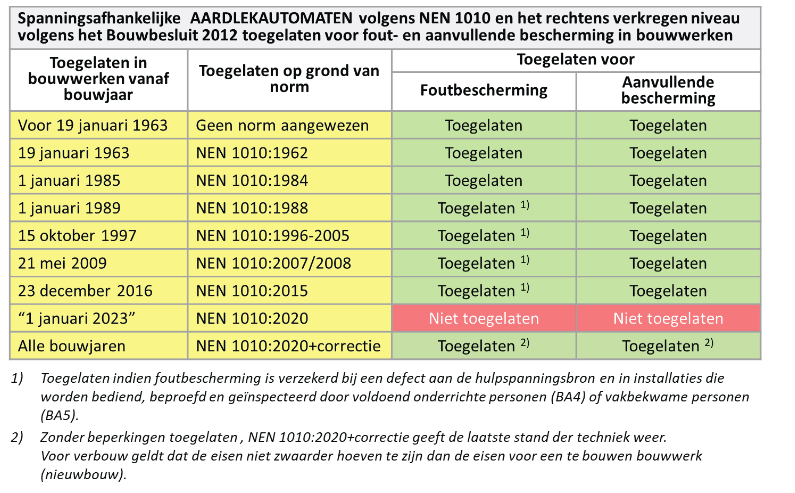

Ben bezig met een meterkast voor iemand, en begrijp dat spanningsafhankelijke aardlekautomaten gewoon zijn toegestaan. Wellicht iets voor TS om op te nemen.
Hierbij mijn grote dank aan de tweakers die de uitleg & plaatjes gepost hebben (@marcop23, @Dino989 en anderen) hoe je de dradenbrei in een centraaldoos gevouwen krijgt.

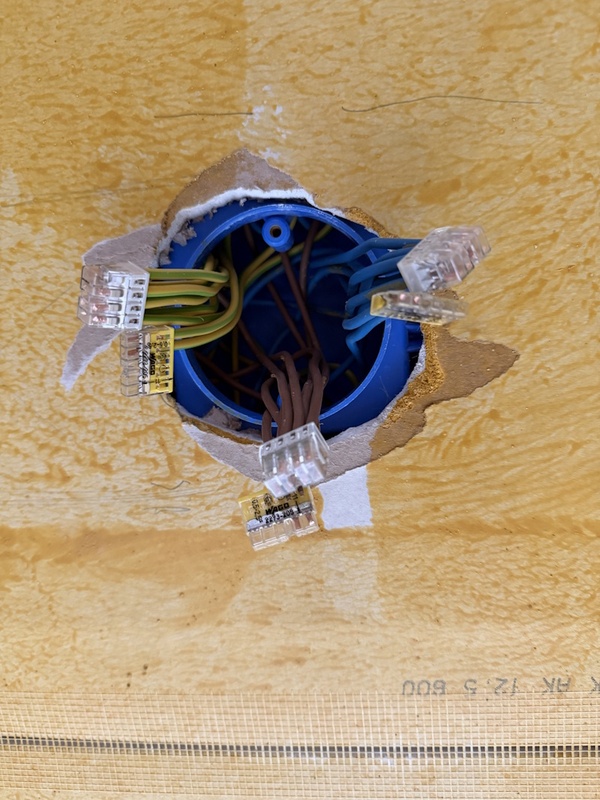

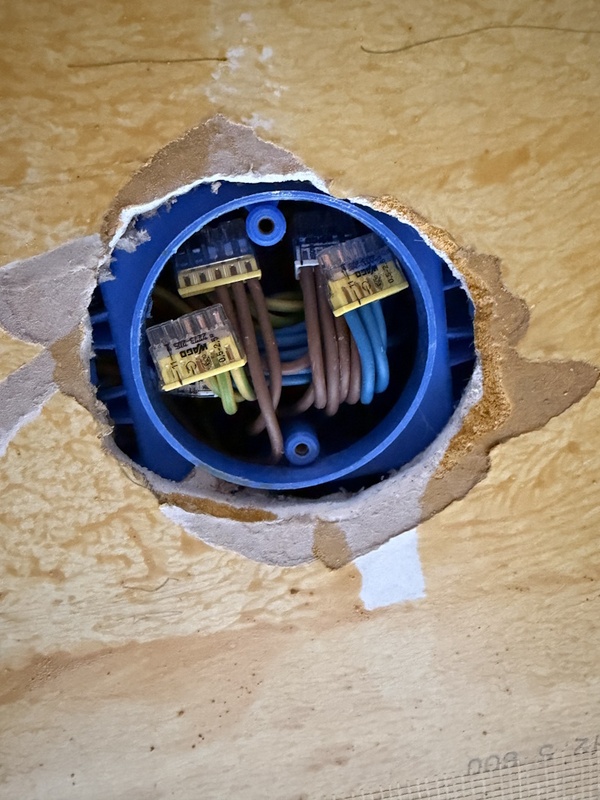

Geen poging tot een 'wie heeft de meeste', maar ik was heel tevreden dat ik deze 3x9 draden op hun plek kreeg zonder geweld. Dat was me nooit gelukt zonder dit topic:
:strip_exif()/f/image/dsMKGOw9YkmunoDNA4w2KcVv.jpg?f=fotoalbum_large)
:strip_exif()/f/image/RQa2dGLzTi7vBMG95hrfydbl.jpg?f=fotoalbum_large)
NB de bruine korrels op de draden zijn primer van de stukadoorknoeiers, geen beschadigingen van de isolatie.
Geen poging tot een 'wie heeft de meeste', maar ik was heel tevreden dat ik deze 3x9 draden op hun plek kreeg zonder geweld. Dat was me nooit gelukt zonder dit topic:
:no_upscale():strip_icc():strip_exif()/f/image/dsMKGOw9YkmunoDNA4w2KcVv.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/RQa2dGLzTi7vBMG95hrfydbl.jpg?f=user_large)
NB de bruine korrels op de draden zijn primer van de stukadoorknoeiers, geen beschadigingen van de isolatie.
