Welkom in alweer het derde deel van het grote Enphase topic! Hier vind je alles over een PV-systeem dat gebaseerd is op producten van Enphase. The grootste verschil is dat een Enphase systeem met micro omvormers werkt (elk zonnepaneel heeft een eigen micro omvormer) terwijl de meeste systemen met een centrale omvormer werken. In dit topic alle ins en outs m.b.t. Enphase. Een informatietopic waar alles te vinden is, je natuurlijk je vragen kwijt kunt en interessante discussies plaatsvinden. Gebruik de inhoudsopgave iets verderop om je weg te vinden in dit inmense topic start (dat inmiddels uit 5 opeenvolgende posts bestaat), of navigeer direct naar de volgende handige links:

Klik hier voor allerlei documentatie zoals handleidingen, handige websites en video's. Ook heel handig is de FAQ - vraag en antwoord. Bekijk ook eens de gepinde posts voor bruikbare tips. Klik hier voor een overzicht van Enphase systemen van je mede-tweakers. Deel 1 terug kijken? Klik hier voor de start of hier voor de gepinde posts uit het vorige deel. Deel 2 terug kijken? Klik hier voor de start of hier voor de gepinde posts uit het vorige deel. En naast deel 1 en 2 was er nog een apart topic mbt het uitlezen van de IQ Gateway, welke nu samengevoegd is dit huidige topic. Dat oude topic kan je hier terugvinden.

Alles weten over het uitschakelen van je panelen of het beperken van de teruglevering? Zie deze 'special': Over het uitlezen van de IQ Gateway, slim aansturen, limiteren / terugleverbeperkingen en AI-optimalisatie

Veel plezier!

Disclaimer: Dit topic heb ik met grote zorg samengesteld op basis de officiële informatie van Enphase aangevuld met informatie vanaf internet, aangedragen informatie van tweakers hier en tenslotte met eigen ervaring. Er zit veel tijd in, maar ook ik ben niet perfect. Dus: mis je nog iets? Klopt er iets niet? Foutje gevonden? DM is the way!

Inhoudsopgave

• Verschillen tussen een Enphase en stringomvormer PV systeem
  • Voor- en nadelen van Enphase
• De opbouw van een Enphase systeem
• Micro omvormers
  • IQ7 serie
  • IQ8 serie
  • IQ9 serie
  • Maximaal aantal micro's in een PV systeem
• IQ-cables
  • Terminator (afsluitdop)
• YMVK kabel
  • Aarden
• IQ-relay
• IQ Gateway (voorheen Envoy)
• Aansluitschema's
• IQ Battery
• IQ System Controller
• IQ Energy Management
  • IQ Energy Management icm dynamisch energiecontract
• IQ EV Charger 2
• IQ Balcony Solar Kit
• Monitoring
• FAQ - vraag en antwoord
• Documenten, handleidingen en video's
• Enphase systemen van tweakers
• Over het uitlezen van de IQ Gateway, slim aansturen, limiteren / terugleverbeperkingen en AI-optimalisatie

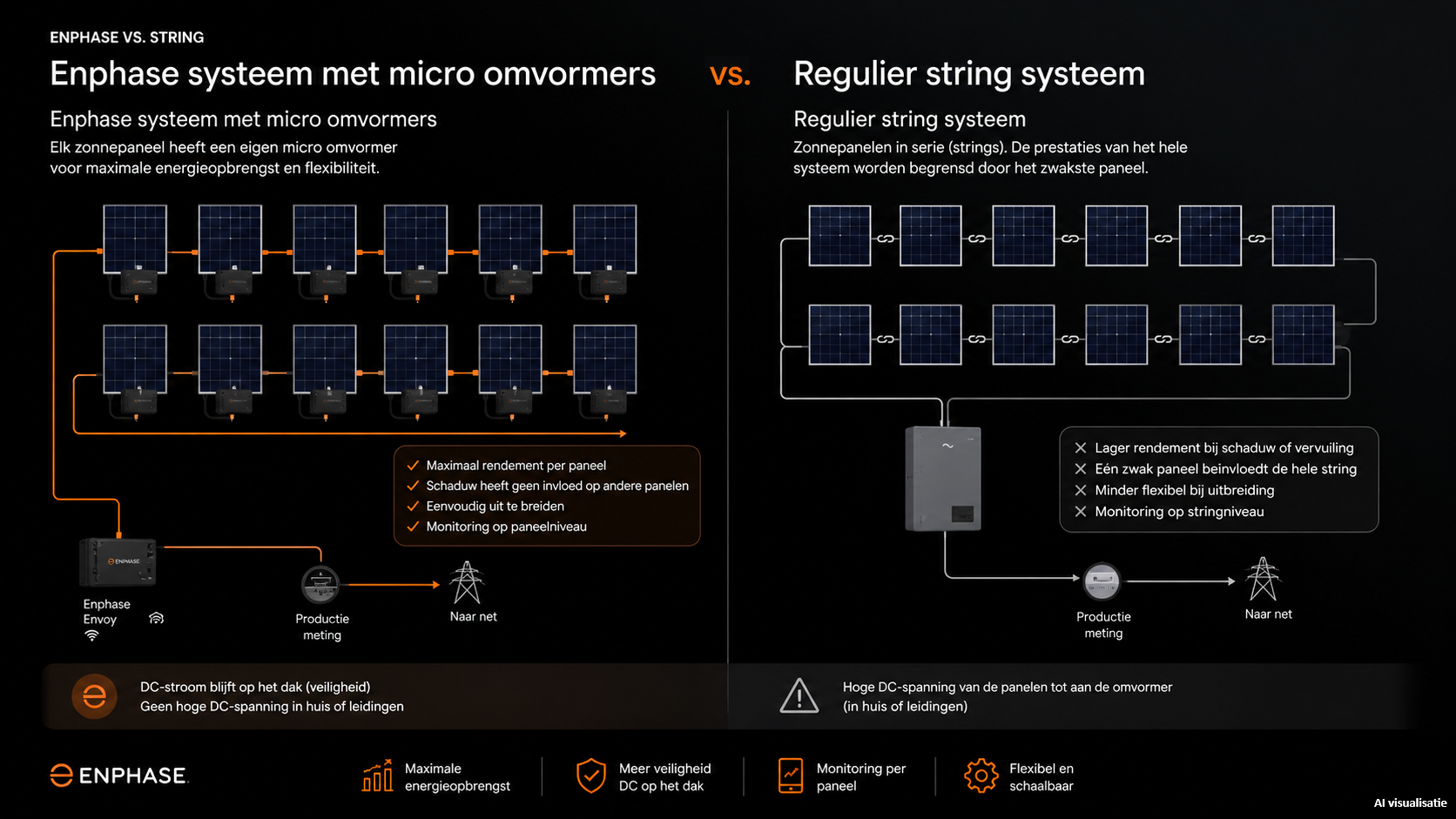

Verschillen tussen een Enphase en stringomvormer PV systeem

Soort	String	String + optimizers	Micro omvormers
Schakeling	Serieel	Serieel	Individueel
Single point of failure	Ja	Ja	Nee
DC of AC	DC (600-1000 volt)	DC (350 volt)	DC max. 80 volt (AC 230 volt)
Schaalbaar	Nee	Nee (min 4 panelen)	Ja
Bekabeling	DC & AC kabel nodig	DC & AC kabel nodig	Slechts 1 AC kabel nodig
Gunstig voor schaduwrijke daken	Nee	Ja	Ja
Paneelbewaking	Nee	Ja	Ja
Flexibel ontwerp	Nee	Nee	Ja
Aantal onderdelen	1350-1650	1545-1940	250-420
Garantie	12 jaar	12 jaar (25j optimizers)	25 jaar
Efficiëntie	ca 97%	ca 97%	96,5%
Prijsverhouding	€	€€ / €€€	€€€

Voor- en nadelen van Enphase

Deels ook al genoemd in de tabel hierboven, maar er zijn een groot aantal voordelen van een Enphase systeem t.o.v. een serieel systeem. Echter zijn er ook enkele nadelen.

Voordelen:

• Elk paneel heeft zijn eigen micro omvormer, dus productie en monitoring per paneel,
• Indien 1 micro omvormer of paneel kapot gaat, blijft de rest werken,
• Geen centrale omvormer in huis: bespaart ruimte en geen geluid /gezoem in huis,
• Laag voltage op dak,
• Lage opstartspanning, zelfs bij een regenachtige dag heb je iets opbrengst,
• Bij te hoge netspanning schakelen enkele omvormers af totdat het voltage weer onder de 253V komt, de rest blijft werken,
• Zeer betrouwbaar: extreem laag uitvalpercentage (0,05%) en 25 jaar garantie,
• Relatief eenvoudig uit te breiden, handig voor de DHZ'er.

Nadelen:

• Duurder dan een serieel systeem,
• Indien een micro omvormer kapot gaat, moet je het dak op,
• Het kiezen van de juiste micro omvormer kan lastig zijn (maar daar hebben we deze excel sheet voor ontwikkeld),
• Micro omvormers kunnen aftoppen, maar in Nederland komt dit nauwelijks voor (zie ook FAQ vraag 1).

(Terug naar inhoudsopgave)

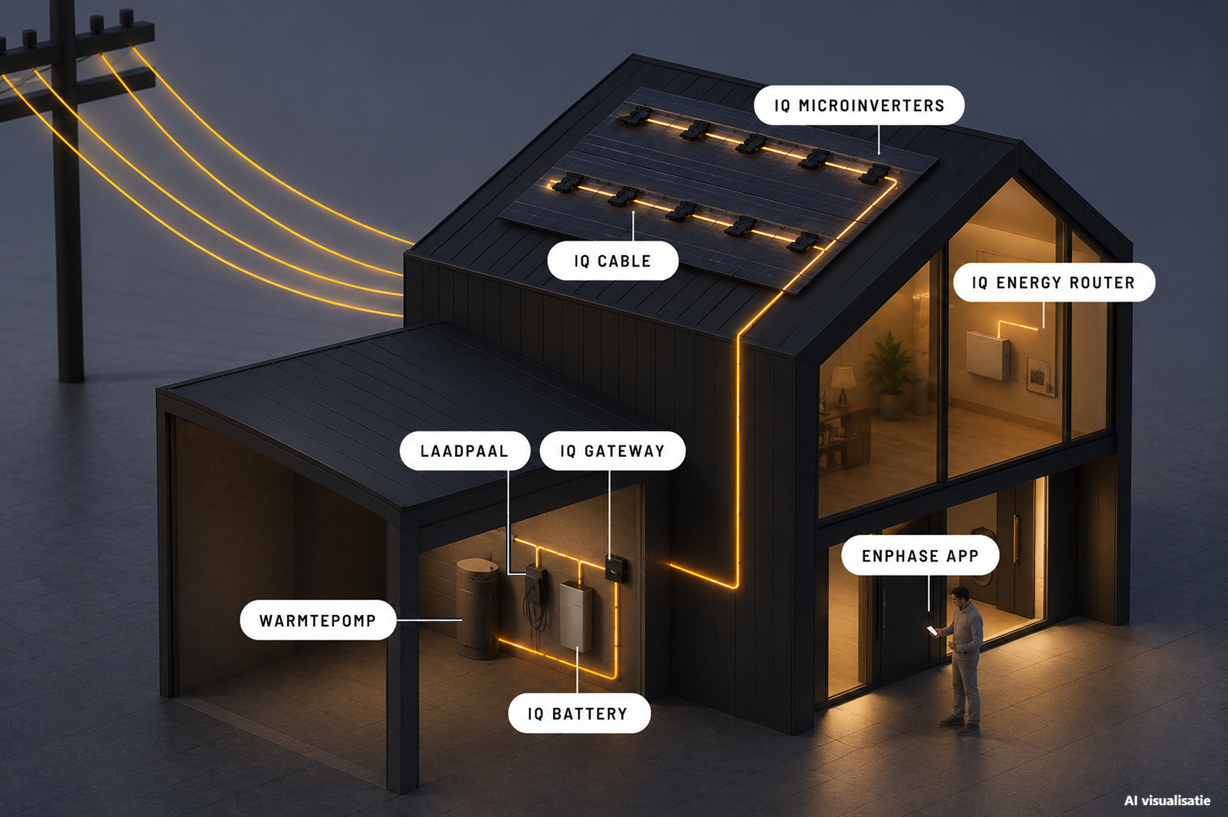

De opbouw van een Enphase systeem

Globaal is de opbouw van een Enphase system als volgt. Achter ieder zonnepaneel wordt op het rek een micro omvormer (momenteel de IQ8 en IQ9-serie) geplaatst. Het paneel wordt d.m.v. MC4 connectoren aan de micro omvormer gekoppeld. De micro omvormers onderling zijn verbonden met een IQ-cable. Bij het laatste paneel, aan het einde van kabel zit een terminator op de IQ-cable aangesloten, om de kabel waterdicht af te sluiten. Indien je gebruik maakt van meerdere rijen panelen, zullen de rijen onderling verbonden moeten worden, omdat de IQ-cable een vaste lengte tussen de connectoren heeft. Dit kan je eventueel verlengen met een officiële IQ-cable verlengkabel, maar een YMVK-kabel voldoet ook. De verbindingen leg je in een waterdichte kabelmof of lasdoos met giethars. Aan het einde van de PV-string zal een YMVK-kabel naar de meterkast gaan. Deze wordt aangesloten op een IQ-relay welke een ingebouwde fasekoppelaar heeft. De IQ-relay wordt via een aardlekschakelaar aangesloten op de IQ Gateway, de monitoringsunit (voorheen 'Envoy' genoemd). Via Enphase Enlighten kan je het systeem uitlezen. Optioneel kunnen er ook nog zaken als een IQ Battery voor opslag aan de IQ Gateway gekoppeld worden, een laadpaal in de vorm van IQ EV Charger 2 of een IQ Router(+) als onderdeel van het IQ Energy Management.

De verschillende onderdelen zullen verder worden uitgelicht.

(Terug naar inhoudsopgave)

Micro omvormers

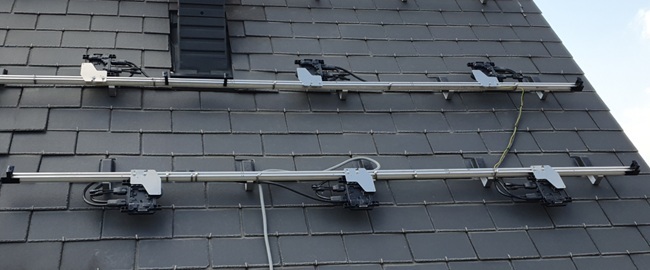

Vandaag de dag is een Enphase systeem opgebouwd met micro omvormers uit de IQ7, IQ8 en sinds juni 2026 ook de IQ9-serie. Voorheen had je nog de IQ6, S280, M215 en M250, maar deze worden niet meer geleverd (en kunnen ook maar lage wattage panelen aan).

TIP: wil je weten welk type micro het beste past bij het paneel dat je op het oog hebt? Pak de datasheet / technische specificaties van dat paneel er eens bij en vul deze excel sheet eens in.

Update mei 2025: Vanaf nu kan de IQ7 en IQ8 serie in 1 systeem achter 1 IQ Gateway. Je kunt een bestaand IQ7 systeem dus uitbreiden met IQ8 micro's zonder dat een extra gateway nodig is. Vereiste is gateway firmware versie 8.03.5052 of hoger, en installer toolkit app versie 4.4.0 of hoger. Meer info hier. Ook de nieuwe IQ9-serie kan in bepaalde gevallen samen in een systeem met de IQ8-serie, maar daar zitten wel een paar voorwaarden aan.

IQ7-serie

De belangrijkste eigenschappen van de Enphase IQ-7 serie micro omvormers:

• Kunststof, waterdichte behuizing (IP 67)
• Klasse II, dubbel geïsoleerd
• Lichtgewicht (ca 1kg)
• Niet corrosief
• 96,5% efficiency
• Vervangbare DC input (stekker)

De IQ7-serie micro omvormers bestaat uit 4 types met deels verschillende eigenschappen. De belangrijkste eigenschappen zijn als volgt:

	IQ7	IQ7+	IQ7X	IQ7A
Volledige benaming	IQ7-60-2-INT / IQ7-60-M-INT*	IQ7PLUS-72-2-INT / IQ7PLUS-72-M-INT*	IQ7X-96-2-INT	IQ7A-72-2-INT / IQ7A-72-M-INT*
Vermogen per PV module	235W – 350W+	235W – 440W+	320W – 460W+	295W – 460W+
PV paneel soort	alleen 60 cells	60 en 72 cells	alleen 96 cells	60-cell / 120-half- cell en 72-cell / 144-half-cell
Maximale invoer gelijkspanning	48V	60V	80V	58V
Spanningsbereik MPP	27V – 37V	27V – 45V	53V – 64V	18V – 58V
Piek uitgangsvermogen	250VA	295VA	320VA	366VA
Maximale uitgansgstroom	1,04A	1,26A	1,37A	1,52A
Efficiëntie	96,5%	96,5%	96,5%	96,5%
Afmetingen (zonder plaat)	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm
Gewicht	1,08kg	1,08kg	1,08kg	1,08kg
Max aantal per fase per kabelsectie	16	13	12	11

* Modelnummers met een "2" bevatten de vereiste Q-DCC-2-adapterkabel, terwijl die met een "M" een geïntegreerde MC4-connector bevatten. Meer info

IQ8-serie

Sinds december 2022 is de opvolger van de IQ7 serie in NL: de IQ8 serie. In tegenstelling tot de IQ7 zijn er bij de IQ8 6 versies. Nieuw is dat de IQ8 serie ook off-grid kan werken in combinatie met een IQ System Controller. Ten tijde van bijvoorbeeld stroomuitval kan de opgewekte zonnestroom direct gebruikt worden. Deze controller zorgt ervoor dat de opgewekte stroom van de panelen NIET terug naar het net kunnen vloeien, maar altijd binnen het huis blijven. Verder zijn er t.o.v. van de IQ7 serie weinig verschillen; het is een nieuwe generatie, net wat betere specificaties en er kunnen met name grotere wattage panelen op aangesloten worden en hebben dus een hoger uitgangsvermogen. De IQ8 serie komt naast de IQ7 serie te staan. De IQ7 zal beschikbaar en ondersteund blijven.

	IQ8+	IQ8M	IQ8MC	IQ8AC	IQ8HC	IQ8X
Volledige benaming	IQ8PLUS-72-M-INT	IQ8M-72-M-INT	IQ8MC-72-M-INT	IQ8AC-72-M-INT	IQ8HC-72-M-INT	IQ8X-80-M-INT
Vermogen per PV module	235W-440W	260W-480W	260W-480W	295W-530W	320W-560W	320W-560W
PV paneel soort	54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell	54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell	54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell	54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell	54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell	80 half-cell, 88 half-cel, 96-cell
Maximale invoer gelijkspanning	60V	60V	60V	60V	60V	79,5V
Ingangsspanning bij starten	22V	22V	22V	22V	22V	30V
Spanningsbereik MPP	27V – 45V	30V – 45V	25V – 45V	28V – 45V	29,5V – 45V	43V – 60V
Piek uitgangsvermogen	300VA	330VA	330VA	366VA	384VA	384VA
Maximale uitgansgstroom	1,3A	1,43A	1,43A	1,59A	1,67A	1,67A
Max aantal per eenfasig / meerfasig circuit van 16A	12 (L+N) / 36 (3L+N)	11 (L+N) / 33 (3L+N)	11 (L+N) / 33 (3L+N)	10 (L+N) / 30 (3L+N)	9 (L+N) / 27 (3L+N)	9 (L+N) / 27 (3L+N)
Efficiëntie	97,1%	97,2%	96,7%	96,6%	96,8%	96,7%
Afmetingen (zonder plaat)	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm	212x175x30,2mm
Gewicht	1,1kg	1,1kg	1,1kg	1,1kg	1,1kg	1,1kg

IQ9-serie

Vanaf juli 2026 staat de volgende generatie IQ micro omvormers klaar: de IQ9-serie, beginnend met de IQ9N. Volgens Enphase is deze generatie 'de volgende sprong voorwaarts in zonnetechnologie, met geïntegreerde geavanceerde galliumnitride (GaN)-architectuur voor superieure prestaties, efficiëntie en thermisch beheer'. In bepaalde gevallen zijn is de IQ9-serie compitable met de IQ8 serie in 1 systeem, maar daar hangen wel een aantal voorwaarden aan.

	IQ9N
Volledige benaming	IQ9N-A-INT
Vermogen per PV module	tot 600W
Maximale invoer gelijkspanning	60V
Ingangsspanning bij starten	21V
Spanningsbereik MPP	28V – 45V
Piek uitgangsvermogen	427VA
Maximale uitgansgstroom	1,86A
Max aantal per eenfasig / meerfasig circuit van 20A	8 (L+N) / 24 (3L+N)
Efficiëntie	97,44%
Afmetingen (zonder plaat)	214x176x30,8mm
Gewicht	1,1kg

Maximaal aantal micro omvormers in een PV systeem

Afhankelijk van je hoofdaansluiting kunnen er een maximaal aantal micro omvormers worden aangesloten. Bij Enphase is dit als volgt:

Hoofdaansluiting	Max. afzekering	IQ7	IQ7+	IQ7X	IQ7A	IQ8+	IQ8M	IQ8MC	IQ8AC	IQ8HC	IQ8X	IQ9N
1x25A	1x16A	15	12	11	10	12	11	11	10	9	9	8
1x35A	1x20A	19	15	14	13	15	13	13	12	11	11	10
1x40A	1x25A	24	19	18	16	19	17	17	15	14	14	13
3x25A	3x16A	46	37	34	31	36	33	33	30	28	28	24
3x35A	3x20A	57	47	43	39	46	41	41	37	35	35	32
3x50A	3x30A	86	71	65	58	69	63	63	56	53	53	48
3x63A	3x40A	115	94	87	78	92	83	83	75	71	71	64

Deze lijst is indicatief, reken altijd na wat je ontwerp van PV systeem doet!

(Terug naar inhoudsopgave)

IQ-Cables

De micro omvormers worden verbonden met de IQ-cable van Enphase. Deze kabel is verkrijgen voor 1-fase en 3-fase systemen, en ook in verschillende, vaste lengtes tussen de connectoren.

De belangrijkste eigenschappen van de Enphase IQ-cable:

• Verkrijgbaar in 1 fase (2 aderen) en 3 fase (4 aderen)
• Verkrijgbaar in verschillende lengtes, afhankelijk welke positie van de PV module je kiest (portrait of landscape).
• Dubbel geïsoleerd
• Je koopt ‘per stekker’, maar je krijgt 1 lange kabel met connectoren. Dus als je 10 stekkers besteld, krijg je 1 lange kabel met 10 connectoren, met de vast gekozen lengte daartussen.

De IQ-cable komt in 6 varianten, maar grotendeels met dezelfde eigenschappen. Het gaat met name om de fase en de lengte tussen de connectoren.

Produktreferentie	Spanning	Ampacity Rating	Afstand tussen aansluitingen	Stand PV module
Q-25-10-240 (eenfasige)	250VAC	25A	1,1m	Portrait (staand)
Q-25-17-240 (eenfasige)	250VAC	25A	1,8m	Landscape (liggend)
Q-25-20-200 (eenfasige)	250VAC	25A	2,2m	Landscape (liggend)
Q-25-10-3P-240 (driefasen)	250VAC	25A	1,1m	Portrait (staand)
Q-25-17-3P-240 (driefasen)	250VAC	25A	1,8m	Landscape (liggend)
Q-25-20-3P-200 (driefasen)	250VAC	25A	2,2m	Landscape (liggend)

(Terug naar inhoudsopgave)

Terminator (afsluitdop)

Aan het einde van de string, na de laatste micro omvormer komt een afsluitdop (ook wel terminator genoemd) aan de IQ-cable. Ook deze komt in een 1-fase en een 3-fase variant.





(Terug naar inhoudsopgave)

YMVK kabel

Vanaf de laatste micro omvormer of lasdoos trek je een YMVK kabel naar de meterkast. Afhankelijk of je een 1-fase of een 3-fase systeem hebt, kies je voor een 3-aderig YMVK kabel of een 5-aderig YMVK kabel. Dikte moet minimaal 2,5mm2 zijn, bij een grote te overbruggen afstand is het wellicht beter om een 4mm2 kabel te kiezen om minder verlies te hebben.



Voor de verbinding tussen de IQ-cable en de YMVK kabel kan je kiezen voor een lasdoos of een kabelmof. In een lasdoos kan je meerdere stringen samenvoegen, en vervolgens 1 YMVK kabel naar de meterkast trekken. Zorg er wel voor dat dit een waterdichte verbinding wordt. Je kunt daarvoor giethars gebruiken, zodat het in de lasdoos één massief, waterdicht geheel wordt. Eventueel nadeel is wel dat je er niets meer aan kunt veranderen (je zult de kabels moeten afknippen). Maar: vocht en AC gaan niet samen, dus zeker belangrijk!



Voor het verlengen of overbruggen van afstanden tussen 2 rijen panelen kan je ook kiezen voor een elegantere oplossing zoals een waterdichte kabelverbinder. Deze zijn ook afgesloten met rubbere ringen om het waterdicht te maken en zijn voor zoals 1 fase als 3 fase verkrijgbaar. Onderstaande kabelverbinder die ik heb gebruikt zijn IP68.

Aarden

Zowel de 1-fase als 3-fase YMVK kabel heeft een aardedraad. Echter heeft de IQ-cable geen aardedraad omdat deze dubbel geïsoleerd is. Toch moet je het systeem wel aarden, en daarom is verstandig om vanuit de lasdoos de aardedraad naar het rek te brengen en daar aan te bevestigen. Zorg ervoor dat elk rek waar panelen op liggen verbonden zijn met een aardedraad.



Sidenote: een aardedraad voorkomt trouwens niet dat het systeem het overleeft bij een blikseminslag, zoals bij mij in augustus 2020 gebeurde (directe inslag bij mijn buren).



(Terug naar inhoudsopgave)

IQ-Relay (Q-Relais)

Ook het IQ-relay / (Q-relais) komt in een 1-fase en een 3-fase variant. Het is een fase ontkoppelaar dat fungeert als een beveiliging m.b.t. spanningsschommelingen in het systeem. De installatiehandleiding van Enphase omschrijft het als volgt:

In Enphase-installaties fungeert het Q-relais (grid gestuurd relais) als een galvanisch ontkoppelingsapparaat. Dit is ontworpen voor enkel of meerfasig gebruik en is voorzien van ingebouwde schakelaars. Tijdens gespecificeerde abnormale toestanden, ontkoppelt het Q-relais de Enphase-micro-omvormers van het wisselstroomnetwerk, en wan¬neer de spanning weer normaal is en de netfrequentie zich binnen het aanvaardbare bereik bevindt, verbindt het Q-relais de micro-omvormers weer met het wisselstroomnetwerk. Het Q-relais heeft ingebouwde detectiemogelijkheden die de gelijkstroominjectie kunnen detecte¬ren die is vereist volgens de VDE V 0126-1-1-vereisten. Het Q-relais werkt samen met de Envoy-S om te voldoen aan de noodzaak tot het verbreken van de lijn- en neutraalgeleiders op basis van de netwerkvereisten.

Het maximaal aantal micro omvormers achter een 1 of 3 fase IQ-Relay is als volgt:

Type micro	VA	IQ-Relay 1 fase (20A)	IQ-Relay 3 fase (25A)
IQ7	250	18	23	per fase
IQ7+	295	15	19	per fase
IQ7X	320	14	17	per fase
IQ7A	366	10	12	per fase
IQ8+	300	15	19	per fase
IQ8M	330	13	17	per fase
IQ8MC	330	13	17	per fase
IQ8AC	336	13	17	per fase
IQ8HC	384	11	15	per fase
IQ8X	384	11	15	per fase
IQ9N	427	10	13	per fase

Is een IQ-Relay verplicht? Werkt het systeem ook zonder? Zie de FAQ.

(Terug naar inhoudsopgave)

IQ Gateway

De IQ Gateway (voorheen Envoy) is het brein van het PV systeem. Hiermee wordt de data verwerkt en kan jij (d.m.v. Enlighten) o.a. de productie van je systeem inzien, en ook eventuele fouten. Momenteel zijn er 2 varianten van de IQ Gatway: de Standard en de Metered. Hoewel het kastje er van buiten hetzelfde uitziet, zijn van binnen grote verschillen. Kort gezegd: met de Standard kan je alleen maar de productie kant uitlezen, terwijl je met de Metered ook de consumptie kant kunt uitlezen.

De verschillen uitgelegd
Bron: Solar-bouwmarkt.nl

Versie van IQ-Gateway	Standard	S-Metered
Meterkastuitvoering	1-fase	1 of 3-fase
Geschikt voor micro omvormers serie	M-serie, IQ-serie	M-serie, IQ-serie
(productie) Opbrengstvolledige systeem per dag, week, maand en totale looptijd	Ja	Ja
(productie) Opbrengst per paneel	Ja	Ja
(consumptie) Energieverbruik van de woning	Nee	Ja*
(consumptie) Teruglevering aan het net	Nee	Ja*
(consumptie) Geïmporteerde energie van het net	Nee	Ja*
Mogelijkheid tot aansluiten IQ battery (thuisbatterij)	Nee	Ja

*Het juiste aan CT-spoelen / meetspoelen moet geïnstalleerd zijn om de gegevens van de consumptie kant te kunnen zien in Enlighten of de app. Standaard worden 2 CT-spoelen / meetspoelen meegeleverd met de IQ Gateway Metered.

Configuratie (mbt Metered):	Aantal CT-spoelen:
1-fase PV systeem op 1-fase meterkast	2 (dus géén extra nodig)
1-fase PV systeem op 3-fase meterkast	4 (dus 2 extra nodig)
3-fase PV systeem op 3-fase meterkast	6 (dus 4 extra nodig)

Het grote verschil tussen de IQ Gateway Standard en de Metered is dus het meten. Installeer je de Metered inclusief het juiste aantal CT-spoelen, dan kan je binnen het Enphase ecosysteem (dus in de app, in de portal Enlighten) zowel de productie- als de verbruikscijfers zijn. Bij de Standard kan je alleen de productiecijfers (wat de panelen opwekken) zien.
Moet je dan perse een Metered nemen? Nee, je kunt ook kiezen om de verbruikskant van je huis op een andere manier te meten, bijvoorbeeld door je slimme meter via de P1-poort uit te lezen, of een kWh-meter te installeren. Alleen kan je deze cijfers dan niet terug vinden de Enphase app of portal (Enlighten).

Voorbeeld van installatie van (grote) CT-spoelen in de groepenkast: Mr Tinus in "Het grote Enphase topic"

TIP: We lezen vaak dat installateurs de CT meetspoelen niet vermelden op de offerte, of niet installeren in de meterkast. Tijdens de installatie van het systeem en de aanpassingen in de meterkast is dit een kleine moeite. Achteraf is het veel meer werk. Dus vraag er specifiek na bij je installateur! Je kunt er eventueel ook voor kiezen om zelf de fasen uit te lezen met bijvoorbeeld een P1 meter. TIP: CT-spoelen (meetspoelen) installatiegids TIP: Tips voor installeren van de CT-spoelen (meetspoelen) TIP: Verschillende versies CT-spoelen LET OP: voor de Belgische gebruikers onder ons: het lijkt erop dat het gebruik van de Envoy / IQ Gateway S-metered in combinatie met de CT-spoelen niet (zomaar)(volledig) werkt op het (Belgische) DELTA netwerk zonder nulgeleider of 3x230V. Zie ook dit bericht van @freyja19.

(Terug naar inhoudsopgave)

Aansluitschema's

De volgende installatieschema's komen uit de DHZ handleiding van Solar Bouwmarkt (versie 5.3, nov 2024). Het is zeker de moeite waard om deze handleiding eens door te nemen als je een Enphase systeem overweegt. Er staat een schat aan informatie in, overzichtelijk weergegeven door de experts van Solar Bouwmarkt. Ik heb er destijds zeer veel aan gehad bij de installatie van mij eigen systeem. De handleiding is hier te vinden.

Voor IQ Gateway Standaard:

1 fase PV met 1 fase MK	1 fase PV met 3 fase MK	3 fase PV met 3 fase MK

Voor IQ Gateway Metered:

1 fase PV met 1 fase MK	1 fase PV met 3 fase MK	3 fase PV met 3 fase MK

De volgende schema's komen uit een Enphase presentatie van april 2023, enkelfase en meerfase systeem:





Met betrekking tot 1 of 2 aardlekautomaten: In eerste instantie koos Enphase ervoor om zowel de IQ Gateway als het IQ relais achter één aardlekautomaat te hangen. Dit zie je ook nog terug in de schema's van o.a. Solar Bouwmarkt die hierboven staan. Dit kon / mocht omdat het onderdeel is van één PV systeem. Echter zijn er in de software ontwikkelingen geweest waarbij je tijdens het installatieproces de PV productie uit moet kunnen zetten terwijl de Gateway aan moet blijven staan. Dat is lastig als ze allebei achter dezelfde aardlekautomaat zitten. Daarom is het raadzaam om zowel het IQ-relais (met het PV) en de IQ Gateway beide achter een eigen aardlekautomaat te zetten.
Daarnaast kan het ook bij onderhoud makkelijk zijn als de PV uitgezet kan worden, terwijl je dan nog wel de Gateway kunt benaderen.

Voorbeeld van mijn (inmiddels oude) groepenkast (met 2 aardlekautomaten):



(Terug naar inhoudsopgave)

IQ Battery

Enphase heeft momenteel 4 thuisaccu’s ter beschikking, te weten de IQ Battery 3T (1 fase), 10T (1 fase), 5P (1 fase) en 5P FlexPhase (3 fasen). Deze accu’s zijn schaalbaar en uitbreidbaar. De IQ Gateway Metered is voorbereid op een accu aansluiting.

	IQ Battery 3T ENCHARGE-3T-1P-INT	IQ Battery 10T ENCHARGE-10T-1P-INT	IQ Battery 5P IQBATTERY-5P-1P-INT	IQ Battery 5P FlexPhase IQBATTERY-5P-3P-INT
Totale capaciteit	3.5 kWh	10.5 kWh	5.0 kWh	5.0 kWh
DC Retour efficiëntie	96%	96%	96%	96%
Nominale DC-spanning	67,2V	67,2V	76,8V	76,8V
Maximale DC-spanning	75,6V	75,6V	n.b.	n.b.
Nominaal uitgangsvermogen	1.28 kVA	3.84 kVA	3.84 kVA	3.84 kVA eenfasig 1,28 kVa per fase bij 3 fasen
Nominale AC spanning	230V L-N	230V L-N	230 L-N	230 L-N / 400V L-L
Nominale frequentie / bereik	50/47—52 Hz	50/47—52 Hz	50/47,5—51,5 Hz	50/47,5—51,5 Hz
Nominale uitgangsstroom	5.6 A	16.7 A	16.7 A	16.7 A (5,56 per fase)
Afmetingen	430 x 775 x 188 mm	1283 x 775 x 188 mm	980 x 550 x 188 mm	980 x 550 x 188 mm
Gewicht	48,8 kg	143,6 kg	78,9 kg	83,0 kg
Behuizing	Buiten – IP55	Buiten – IP55	Buiten – IP55	Buiten – IP55
Compabiliteit	M215/M250, IQ7, IQ8 en IQ Gateway metered	M215/M250, IQ7, IQ8 en IQ Gateway metered	IQ7, IQ8, IQ Gateway metered, IQ System Controller	IQ7, IQ8, IQ Gateway metered, IQ System Controller
Communicatie	Draadloos 2,4GHz	Draadloos 2,4GHz	Bedraad	Bedraad
Garantie	>80% capaciteit, maximaal 10 jaar of 3600 cycli	>80% capaciteit, maximaal 10 jaar of 3600 cycli	>60% capaciteit, maximaal 15 jaar of 6000 cycli	>60% capaciteit, maximaal 15 jaar of 6000 cycli

Prakijkvoorbeelden van IQ Battery installaties van tweakers:
IQ Battery 3T: Sjamo in "Het grote Enphase topic - deel 2" (met extra bevindingen in deze en deze posts.)
IQ Battery 10T: skiwi in "Het grote Enphase topic"
IQ Battery 5P: Holk in "Het grote Enphase topic - deel 2"
IQ Battery 5P, 3 stuks met IQ System Controller: dccm in "Het grote Enphase topic - deel 2"

(Terug naar inhoudsopgave)

IQ System Controller

De IQ System Controller 3 INT sluit woningen aan op het openbare elektriciteitsnet, de IQ Battery 5P en de IQ7 of IQ8 Microinverters. Het systeem is voorzien van een automatische overdrachtsschakelaar (ATS) die tijdens stroomuitval overschakelt van netstroom naar noodstroom. Het systeem consolideert interconnectie-apparatuur, en IQ Relay-functies in één behuizing en verbetert de netwerkonafhankelijke mogelijkheden met een voorbedrade oplossing, inclusief CT's.

	IQ System Controller
SKU	SC100G-M230ROW
Nominaal voltage	230V L-N / 400V L-L
Max continue netstroom per fase	80A
Max PV/IQ Battery per fase	80A
Max back-up belasting per fase	80A
Overspanningscategorie	Categorie III
Nominale frequentie / bereik	50 / 47-52
Afmetingen / gewicht	760x500x145mm / 15,2kg
Temperatuurbereik	-40°C tot 50°C
Behuizing	IP55
Garantie	10 jaar (5 jaar op shutdown switch)

Met de System Controller in combinatie met de IQ Battery 5P of 5P FlexPhase kun je dus ingeval van een stroomstoring gebruik blijven maken van PV systeem en batterijen.
Er is wel een maar: De 1 fase 5P kan alleen op fase L1 als backup gebruikt worden bij stroomuitval. Eventuele batterijen op fase 2 en 3 doen dan niets! Wil je op alle fasen stroom blijven houden, zal je dus moeten kiezen voor de 5P FlexPhase.

Voorbeeld van 2x 5P met IQ System Controller: Holk in "Het grote Enphase topic - deel 2"
Voorbeeld van 3x 5P met IQ System Controller: dccm in "Het grote Enphase topic - deel 2"

(Terug naar inhoudsopgave)

IQ Energy Management

'IQ Energy Management is een AI-softwareplatform dat is geïntegreerd in het Enphase Energy System. Het voorspelt de energieproductie en het energieverbruik, en houdt rekening met de energietarieven. Op basis van deze gegevens kan elk onderdeel van het Enphase-systeem nauwkeurig worden aangestuurd om maximale besparingen te realiseren en de afhankelijkheid van het elektriciteitsnet te verminderen. Daarnaast is het ook mogelijk om een laadpaal en warmtepomp te integreren, waardoor het Enphase Energy System op de meest gunstige momenten oplaadt of verwarmt.' Aldus Enphase zelf. Dat klinkt mooi, maar hiervoor zijn wel een aantal extra apparaten nodig die in de groepenkast geïnstalleerd dienen te worden.

De basis vormt de IQ Energy Router of de IQ Energy Router+. Bij de eerste is het enkel mogelijk om een laadpaal aan te sturen, bij de plus-versie kan je ook een warmtepomp opnemen in het systeem. Bij de plus-versie wordt naast de IQ Energy Router ook een Energy Meter en een SG Ready Relay (Gude Expert Net Control 2302) geleverd. Verder zijn een IQ Gateway metered en IQ Battery noodzakelijk.

Let er op dat nog (lang) niet alle merken / types laadpalen en / of warmtepompen worden ondersteund door de IQ Energy Router, lees je daar dus even goed in indien je er gebruik van wilt maken icm met een laadpaal of warmtepomp.

Op dit moment (oktober 2024) worden de volgende apparaten / fabrikanten ondersteund:

De IQ Energy Router ondersteunt momenteel de volgende laadpalen:

• IQ EV Charger 2
• Wallbox Pulsar Plus (model PLP1)
• Wallbox Pulsar Max (model PLP2)
• Wallbox Pulsar Pro (model PPR1)
• Vestel Smart Home (modellen EVC04)
• ABL (eMH2)

De IQ Energy Router ondersteunt alle SG-Ready warmtepompen van de volgende merken:

• NIBE
• Vaillant
• tecalor
• STIEBEL ELTRON
• Dimplex
• remeha
• iDM

Enphase geeft aan dat ze dit voortdurend uitbreiden.

	IQ Energy Router	IQ Energy Router+
SKU	HEMS-GW-01	HEMS-HP-01
Bestaat uit	IQ Energy Router	IQ Energy Router Energy Meter SG Ready Relay
Geschikt voor	Tot 2 laadpalen	Tot 2 laadpalen en 1 warmtepomp
Ingangspanning (Router)	5 V DC	5 V DC
Ingangsstroom (Router)	1A	1A
Verbruik (Router)	5W	5W
Aansluiting (Router)	USB A naar 5 V DC	USB A naar 5 V DC
Afmetingen / gewicht (Router)	96,6 x 96,1 x 27,3mm / 114g	96,6 x 96,1 x 27,3mm / 114g
Temperatuurbereik (Router)	10-40°C	10-40°C
Schakelspanning (Relay)		30 V AC, 16 A 24 V DC, 10 A
Verbruik (Relay)		2W
Afmetingen / gewicht (Relay)		105 x 90 x 70mm / 300g
Temperatuurbereik (Relay)		0-50°C
Spanningslimiet (Energy Meter)		tot 63A
Verbruik (Energy Meter)		5W
Afmetingen / gewicht (Energy Meter)		88 x 70 x 65mm / 300g
Temperatuurbereik (Energy Meter)		-25-55°C
Garantie	5 jaar	5 jaar

Externe links naar specificaties:
Specificaties IQ Energy Router
Specificaties SG Ready Relay (Gude Export Net Control 2302)
Specificaties TQ Energy Meter EM420

Sceenshots vanuit de Enphase app:

IQ Energy Management in combinatie met dynamisch energiecontract

Je hoeft niet verplicht gebruik te maken van de IQ Router indien je aan de slag wilt met gaan met IQ Energy Management, mits je een dynamisch contract hebt. Met enkel een IQ Gateway Metered (met aangesloten CT spoelen) in combinatie met een dymanisch energiecontract kan je IQ Energy Management al laten sturen wanneer je beste direct je opwekte stroom kunt gebruiken.
Het Enphase Energy System werkt rechtstreeks samen met de EPEX SPOT. Het optimaliseert de besparingen door elektriciteit te kopen en verkopen wanneer dit gunstig is voor de besparingen van de huiseigenaar en ervan uitgaande dat er een dynamisch contract is.
Meer informatie hierover, en hoe je dit in moet stellen, lees je in dit document.

Meer informatie over IQ Energy Management: zie hier.


(Terug naar inhoudsopgave)

IQ EV Charger 2

De IQ EV Charger 2 combineert het beste van hardware en software om betrouwbaar, zuinig opladen en AI-gestuurd energiebeheer voor thuis te bieden vanaf de Enphase App. Ervaar eenvoudig opladen - binnen of buiten - met deze nieuwe lader die naadloos integreert in het energiesysteem van je huis. Laad efficiënt op met geavanceerde veiligheidsfuncties en 5 jaar garantie. Compatibel met alle Type-2 EV's en veiligheidsfuncties zoals een geïntegreerde RDC-DD.
Tot 100% van de overtollige zonne-energie kan worden gericht op het opladen van elektrische auto's, waardoor besparingen worden gemaximaliseerd. De oplader is ontworpen voor alle Europese netten en biedt zowel bekabelde als draadloze connectiviteit voor flexibele installatie. Het wordt ook geleverd met een ingebouwde MID-meter voor nauwkeuriger bijhouden van het gebruik en een Type 2-connector die geschikt is voor alle EV's in Europa. Toegang en controle zijn eenvoudig te beheren via de Enphase App.



De IQ EV Charger 2 komt in 2 varianten, een versie met aanduiding 'stopcontact' (socketed) en een versie met aanduiding 'gekoppeld' (tethered). De gekoppelde versie heeft een vaste / meegeleverde type 2 oplaadkabel van 7,5m en een holster om deze op te hangen. De andere versie heeft deze kabel niet meegeleverd (wel optioneel verkrijgbaar), zodat je evt je eigen type 2 oplaadkabel kunt gebruiken. Beide versies ondersteunen zowel 1 als 3 fasen. Helaas wordt bidirectioneel laden (nog) niet ondersteund. De hardware heeft het wel in zich om het te kunnen, maar Enphase moet daarvoor een softwareupdate uitbrengen om dit te activeren. Het is nog niet bekend wanneer dat zal gebeuren.

De belangrijkste gegevens van de IQ EV Charger 2 zijn als volgt:

Soort	Stopcontact (socketed)	Gekoppeld (tethered)
Volledige benaming	IQ-EVSE-EU-3032-0005-1300	IQ-EVSE-EU-3032-0105-1300
Nominale spanning (±10%)	3 fasen: 400V / 3x230V 1 fase: 230V	3 fasen: 400V / 3x230V 1 fase: 230V
Maximaal oplaadvermogen	3 fasen: 22kW 1 fase 7,4kW	3 fasen: 22kW 1 fase 7,4kW
Nominale frequentie	50Hz	50Hz
Nominale uitgangsstroom	32A	32A
Bidirectioneel laden	Nog niet	Nog niet
Contactdoos of connector	Type-2 shuttered Socket	7,5 m Type-2 aansluitkabel
Afmetingen behuizing (L×B×D)	410 mm × 250 mm × 128 mm	370 mm × 250 mm × 118 mm
Gewicht	6kg	11kg incl oplaadkabel
Behuizingsclassificatie	IP55/IK10	IP55/IK10
Connectiviteit	2.4/5 GHz Wi-Fi (802.11 ax) BT/BLE 5.3 Ethernet, RS-485, CAN	2.4/5 GHz Wi-Fi (802.11 ax) BT/BLE 5.3 Ethernet, RS-485, CAN
Meetnauwkeurigheid	±1% (Klasse-B, MID-gecertificeerd)	±1% (Klasse-B, MID-gecertificeerd)
Garantie	5 jaar	5 jaar

De IQ EV Charger 2 is eventueel als 'standalone' te gebruiken, dus zonder tussenkomst van een Gateway. Uiteraard is de lader dan niet op te nemen in het Enphase eco systeem en kan je ook geen gebruik maken van slim aansturen / laden. Daarvoor zal je een Gateway Metered moeten hebben indien je dit via Enphase software wilt aansturen. Je kunt evt ook deze of een andere lader gebruiken en die aansturen via de IQ Energy Router (zie hierboven).

(Terug naar inhoudsopgave)

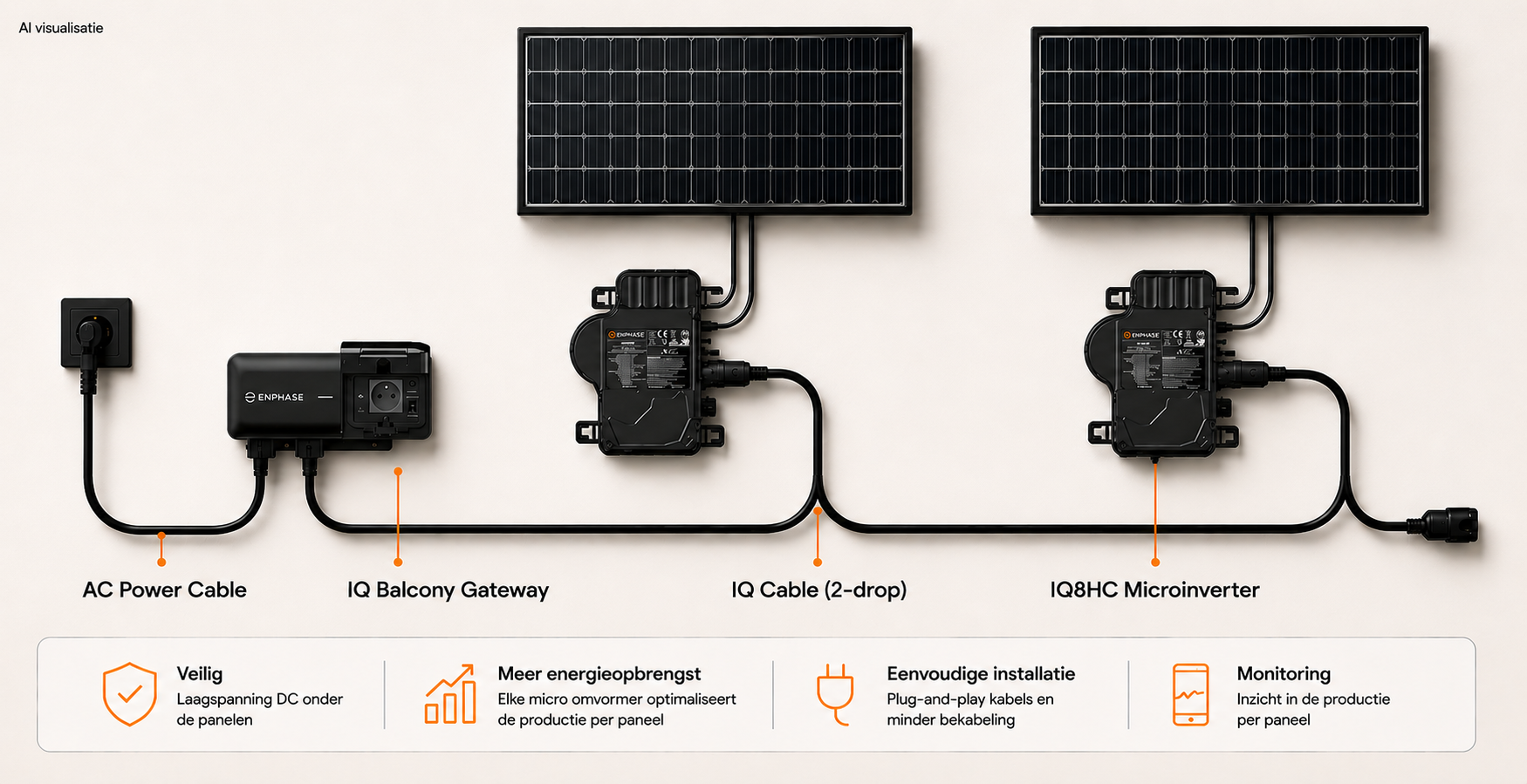

IQ Balcony Solar Kit

De IQ Balcony Solar Kit is een complete plug-in oplossing voor zelfmontage. Het systeem maakt het mogelijk om zonne-energie van de PV-modules via elk stopcontact aan het elektriciteitsnet in huis te leveren. Met deze eenvoudig te installeren oplossing kunnen huiseigenaren een schaalbaar systeem creëren dat overdag elektrische apparaten van stroom kan voorzien, zelfs tijdens stroomuitval. Panelen, planken of bevestigingsmateriaal zijn niet inbegrepen in deze kit en moeten apart worden aangeschaft.

Update april 2026: het lijkt erop dat de Balcony set helaas niet in Nederland beschikbaar zal komen.

	IQ Balcony Solar Kit
SKU	IQ-BALC-WE-KIT
Max uitgangsvermogen naar net	800W
Max uitgangsvermogen naar extra aansluiting	2760W
Nominale netspanning	230V
Nominale frequentie	50Hz
Nominale stroom	12A
Micro omvormers	IQ8HC (2x)
Max aantal micro omvormers	7
Wifi	2,4Ghz
Afmetingen / gewicht (Gateway)	273x116x93mm / 1,14kg
Temperatuurbereik	-20°C tot 50°C
Behuizing Gateway	IP65
Garantie	5 jaar beperkte garantie

De IQ Balcony gateway is voorzien van 2 aansluitingen, 1 voor een Q-cable waarop de micro omvormers komen, en 1 om aan te sluiten op een (standaard) 230V stopcontact. Standaard worden 2 stuks IQ8HC omvormers met Q-cable geleverd, maar indien je meerdere IQ8-serie omvormers wilt aansluiten (maximaal 7 stuks) dan moet er gebruik gemaakt worden van een aparte verlengkabel.


De gateway wordt van stroom voorzien door deze aan te sluiten op een (standaard) 230V stopcontact. Hierover kan de gateway maximaal 800W vermogen terugleveren. De gateway heeft zelf ook een eigen stopcontact waar maximaal 2760W aan apparatuur op aangesloten kan worden. De hierop aangesloten apparaten zullen in geval van een stroomstoring blijven werken (zolang er natuurlijk zonne-energie wordt opgewekt).


De set kost ongeveer €475-€500; zonnepanelen of montagemateriaal zijn niet inbegrepen.






(Terug naar inhoudsopgave)

Monitoring

Nu heb je jouw systeem opgeleverd gekregen, en wil je natuurlijk als echter tweaker alles weten. Echter zijn er veel verschillende varianten van software met uiteenlopende functies, die worden geactiveerd a.d.h.v. welk type account je registreert. Er zijn 4 keuzes:

• Ik wil een nieuw zonne-energie bedrijf registreren bij Enphase
• Ik ben een installateur die werkt voor een bedrijf dat al een Enphase systeem heeft geïnstalleerd.
• Ik ben een doe-het-zelf gebruiker die Enphase producten installeert
• Ik ben een huiseigenaar

Uitleg in omgekeerde volgorde:

• Ik ben huiseigenaar: Dit is de meeste kale versie. Je kunt enkel productiegegevens en eventuele storingen zien. Je kunt niets wijzigen. Je moet je systeem aan een installateur koppelen, zodat deze evt. wijzigingen kan doorvoeren.
• Ik ben een doe-het-zelf gebruiker die Enphase producten installeert: Veel overeenstemming met een installateursaccount. Je kunt zelf het systeem aanmaken, wijzigen, storingen inzien etc. Echter bij evt. problemen en garantiegevallen zul je dat zelf rechtstreeks met Enphase Nederland moeten oplossen, en kan het niet via een installateur.
• Ik ben een installateur die werkt voor een bedrijf: Het meeste uitgebreide versie, waarmee je zelfs meerdere systemen kunt beheren. Vrijwel alles is beschikbaar. Helaas is het niet zomaar mogelijk om dit account aan te maken, want je moet gekoppeld zijn aan een bedrijf. Maar, daar is een oplossing voor, zie het volgende punt:
• Ik wil een nieuw zonne-energie bedrijf registreren: Als je van je hobby je beroep maakt. Maar: je kunt ook zelf een (fictief) bedrijf aanmaken zodat je jouw eigen Enphase systeem tot in detail kan beheren! Lees verder:

In de DHZ handleiding van Solar-Bouwmarkt is te lezen hoe je bedrijfsaccount aanmaakt en je eigen systeem koppelt en activeert. De handleiding is hier te vinden, kijk vanaf pagina 32. Note: bij evt. garantieclaims moet je dat zelf rechtstreeks met Enphase oplossen! Gelukkig wordt ook dat beschreven in de handleiding, zie vanaf pagina 43.

Samenvattend kan het heel handig zijn om 2 accounts te hebben (beide moeten met een eigen e-mailadres geregistreed worden): een huiseigenaar of DHZ account en een (fictief) bedrijfsaccount. Als je jouw huiseigenaar / DHZ account vervolgens koppelt aan je bedrijfsaccount kan je alles met je systeem doen en zijn er eigenlijk geen belemmeringen meer. Erg tof voor de tweaker in ons die alles zelf wil beheren en alles uit zijn systeem wil halen!

Indien je eigenlijk wel een DHZ-account wil, maar toch ook graag de garantie dat het bij een installateur staat, zou je kunnen overwegen om dit bijvoorbeeld voor Solar-Bouwmarkt.nl te laten instellen. Zij zeggen op hun site het volgende hierover:

Enphase levert alleen service en garantie via de professionele installateur bij wie de monitoring portal van het betreffende apparaat in beheer is. Om de garantie voor de particuliere DHZ-er te waarborgen maken wij voor u een monitoring portaal onder ons installateurs-account en registreren wij de Envoy voor u in dit monitoring portaal. U krijgt van Enphase daarna een uitnodiging om het account te activeren. U krijgt van ons de meest uitgebreide toegang die beschikbaar is. Na installatie stuurt u ons het legplan voorzien van de micro-omvormer-serienummers en wij stellen alles voor je in. Op deze manier weet je zeker dat je alles uit het systeem haalt wat er in zit en dat je in de toekomst zeker gewaarborgd bent van service en garantie.
Wilt u uw eigen monitoring instellen, hou dan rekening met het volgende: Voor het maken van een Enphase monitoring portaal heb je een Enphase 'Installer' account nodig. Helaas stelt Enphase deze niet beschikbaar aan particuliere DHZ-ers. Enphase stelt voor de particuliere DHZ-er een DHZ account beschikbaar, maar deze is beperkt in functionaliteit.
Ben je installateur en beschik je over je eigen ‘Installer’ account, geef dan bij de opmerkingen in de order duidelijk aan dat je zelf de monitoring wil registreren. De Envoy en micro-omvomers registreren onder je eigen installateurs-account, betekend automatisch dat je alle garantieclaims zelfs rechtstreeks met de Enphase Support Desk kan/moet afhandelen. Het is voor ons onmogelijk hierin te ondersteunen als de monitoring portal niet in ons beheer is.

Bron: https://www.solar-bouwmar...nitoring-portal-inst.html

Afhankelijk welk type account je hebt, heb je toegang tot vele sites / dashboards die Enphase te bieden heeft. Een overzicht (vul evt bij XXXXXXX in de url je locatie ID in):

My Enphase / My Enlighten

URL: https://enlighten.enphase...XXXXX?source=my_enlighten
Toegankelijk voor: huiseigenaar, DHZ, installateur, bedrijf
Het standaard dashboard waar elke (huis)eigenaar toegang tot krijgt bij oplevering van zijn Enphase systeem. Hier vind je de basis zaken omtrent status van het systeem, productie en (eventueel) consumptie.

MyEnphase app (mobiel)

De mobiele versie van My Enphase / My Enlighten
Toegankelijk voor: huiseigenaar, DHZ, installateur, bedrijf

Enlighten Manager

URL: https://enlighten.enphaseenergy.com/
Toegankelijk voor: DHZ, installateur, bedrijf
In Enlighten Manager kan je jouw systeem beheren. Je kunt veel zaken uitlezen, je systeem aanpassen, legplan maken / aanpassen, apparaten toevoegen of verwijderen, storingen uitlezen.

Installer toolkit app (mobiel)

Toegankelijk voor: DHZ, installateur, bedrijf
Mede door met deze app ook lokaal verbinding te maken met IQ Gateway, kan je alles in het systeem configuren. Deze app gebruiken installateurs als ze een nieuw systeem plaatsen / opleveren.

Service Manager

URL: https://service.enphaseenergy.com/nl
Toegankelijk voor: installateur, bedrijf
In de service manager kunnen installateurs meerdere systemen beheren. Het is vooral bedoelt voor monitoring, op te hoogte te komen van storingen en RMA / garantie verzoeken af te handelen.

Enlighten Manager app (mobiel)

De mobiele versie van Service Manager
Toegankelijk voor: installateur, bedrijf

Systeem dashboard

URL: https://enlighten.enphase...ard/sites/XXXXXXX/summary
Toegankelijk voor: DHZ, installateur, bedrijf
Ander onderhouds dashboard waar je ook live data kunt uitlezen. Indien je inlogt met bedrijfsaccount kan je nog net wat meer, o.a. verschijnt er dan een tabblad System Diagnostics (deze zie je met een DHZ account niet).

Systeem overzicht (lokaal)

URL: http://envoy/home (of vul ipv 'envoy' het lokale IP-adres van de Envoy / IQ Gateway in)
Toegankelijk voor: lokaal, dus jijzelf
Systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway. Dit is een 'alleen lezen' modus.

Installer setup (lokaal)

URL: http://envoy/installer/setup/home (of vul ipv 'envoy' het lokale IP-adres van de Envoy / IQ Gateway in)
Toegankelijk voor: lokaal, dus jijzelf
Systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway, maar omdat je installer toegangscodes nodig hebt om hier in te komen, kan je ook zaken configureren. Zie het andere topic hoe je daar aan kunt komen en wat er dan allemaal beschikbaar is: Envoy / IQ Gateway lokaal uitlezen voor domotica

Classic systeem overzicht (lokaal)

URL: http://envoy/home?classic=1
Toegankelijk voor: lokaal, dus jijzelf
Een wat veroudert systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway.


(Terug naar inhoudsopgave)

Change log

Datum	Omschrijving
9-7-2026	Start deel 3

[ Voor 101% gewijzigd door Pazo op 09-07-2026 22:21 ]

[Pazo]

FAQ - Vraag en antwoord

Inhoudsopgave FAQ
• 1a) Ik wil 400 / 420 / 440 / 4xx wp panelen nemen. Is het beter om dan voor IQ7A te kiezen ipv IQ7+? En hoe zit het voor de IQ8 serie?
• 1b) Maar mijn systeem topt af, hoe zit dat dan en heb ik toch niet de verkeerde keuze gemaakt?
• 2) Kan ik verschillende modellen micro omvormers met elkaar combineren?
• 3) Is het mogelijk om de automatische firmware / software updates van de gateway en / of micro's uit te zetten?
• 4) Kan ik firmware / software updates ook forceren?
• 5) Waar vind ik de firmware versie van mijn micro omvormers?
• 6) Is een Q-relais wel of niet verplicht?
• 7) Kan ik een andere fasekoppelaar gebruiken dan het Q-relais?
• 8 ) Ik wil mijn zwembadpomp / werkplaats / campingtent /<insert random remote place> direct van zonne-energie voorzien, zonder aansluiting op de meterkast (off-grid); kan dat?
• 9) (verwijderd / niet meer relevant)
• 10) Hoe kan ik mijn Enphase systeem koppelen aan PVOutput?
• 11) Kunnen zonnepanelen met een andere cellindeling / aantal ook op IQ/+/X/A?
• 12) Zijn ferrietringen in de groepenkast nodig?
• 13) Welk netwerkprofiel (2013/2019) moet ik gebruiken voor de micro omvormers?
• 14) Ik heb een (standaard) huiseigenaar account. Hoe kan ik mijn systeem volledig in beheer nemen?
• 15) Mijn systeem valt gedurende de piekuren uit / verminderd productie, waar ligt de oorzaak / hoe kan ik dat controleren?
• 16) Ik heb een 3-fase systeem maar ik zie in Enlighten dat alle micro's op 1 fase (L1) zitten. Hoe kan dat en heeft dat invloed op mijn 3 fase meterkast?
• 17) Het bovenste lampje op mijn Envoy / IQ Gateway brandt rood, kan dat kwaad?
• 18) Kan ik een andere thuisaccu / batterij aansluiten, i.p.v. de IQ Battery?
• 19) Waar kan ik release notes vinden?
• 20) Kan ik de productie of de teruglevering naar het net ook beperken / limiteren?
• 21) Ik heb een dynamisch energiecontract. Welke mogelijkheden biedt Enphase hierin?
• 22) Ik heb ineens een blokkerige grafiek / curve in de Enphase app (of PVOutput / Home Assistant / Domoticz), hoe kan dat en hoe herstel ik dat?

(Terug naar inhoudsopgave)



Q1a: Ik wil 400 / 420 / 440 / 4xx wp panelen nemen. Is het beter om dan voor IQ7A te kiezen ipv IQ7+? En hoe zit het voor de IQ8 serie?
A: Het is een vraag die regelmatig in dit topic voorkomt. De meningen zijn er soms wat over verdeeld, maar met name door de ligging van NL en de zonkracht hier, kan je tot ca 450wp panelen prima voor IQ7+ gaan, dan voor de duurdere IQ7A. Bij mooie dagen zal er sprake zijn van wat aftopping, maar dat weegt niet op tegen de meerkosten (ca €40-50 per micro) die je aan de IQ7A kwijt bent. Ook Enphase zelf heeft een studie online gezet, waarin ze dit uitleggen. Posts met meer uitleg en voorbeelden die het bekijken waard zijn:
Uitleg / informatie: deze, deze en deze.
Praktijkvoorbeelden: deze, deze, deze en deze.
Aanvulling april 2023: Vul in deze sheet de specificaties van het zonnepaneel in en zie welke micro omvomer het meest geschikt is.
Mbt IQ8 serie: Enphase heeft een casestudie uit zuid Frankrijk vrijgegeven, waaruit blijkt dat de verschillen / verliezen tussen IQ8MC, IQ8AC en IQ8HC over 25 jaar beperkt zijn. Dat is dus in zuid Frankrijk, gericht op het zuiden en met een hellingshoek van 33 graden. Die omstandigheden daar zijn veel gunstiger dan hier in Nederland. Hoogstwaarschijnlijk zullen de verliezen in een installatie in NL nog minder zijn. Let dus goed op de prijsverschillen tussen de micro's en staar je niet blind op die paar kWh's meer die je in theorie zou krijgen bij een duurdere omvormer. De casestudie is hier te downloaden.

Q1b: Maar mijn systeem topt af, hoe zit dat dan en heb ik toch niet de verkeerde keuze gemaakt?
A: Naar mate de dagen langer en zonniger worden komt deze vraag steeds weer terug. Nee, het is niet erg dat je systeem aftopt. In de ochtend en namiddag, voordat het systeem eventueel aftopt, wek je juist iets meer op. Een aantal links die de moeite waard zijn om even te lezen mbt overdimensioneren en aftoppen van een PV systeem:
Waarom aftoppen niet erg is (Solar-Bouwmarkt)
Enphase: Groter is Beter (Solar-Bouwmarkt)
Aftoppen zonnepanelen (overdimensionering) (Mensonides)
Aftoppen omvormer (Master in Solar)
Over- en onderdimensionering uitgelegd (Alles op Groen)

(Terug)

Q2: Kan ik verschillende modellen micro omvormers met elkaar combineren?
A: Ja, binnen het serie's geeft combineren geen probleem. Dus een IQ7+ kan prima samen met een IQ7A in 1 systeem, net een IQ8AC met een IQ8HC kan samenwerken. Zelfs IQ7 en IQ8 serie kan in 1 systeem, mits de IQ Gateway up to date is.
Een paar punten:
- Zelfs verschillende modellen op 1 string is geen probleem. Let er wel op dat je het maximale vermogen per fase niet overschrijdt.
- De oude M250 kan ook in combinatie met de IQ7. Wel moet je dan een speciale M250-IQ7 omvormer plaatsen, mocht je geen M250's meer kunnen krijgen. Deze heeft ook special adapterkabel om de IQ7 op je bestaande M250-string te koppelen.

(met dank aan @Zuluman )
- Wil je IQ7 uitbreiden met IQ8 omvormers, dan is een vereiste dat de gateway firmware versie 8.03.5052 of hoger heeft, en installer toolkit app versie 4.4.0 of hoger. Meer info hier.
- De nieuwe IQ9-serie kan onder bepaalde omstandigheden / voorwaarden in een systeem en IQ8 en/of IQ7. Zie daarvoor het gegevensblad van de IQ9, onder het kopje Compabiliteit met IQ7, IQ8 Series Microinverters
(Terug)

Q3: Is het mogelijk om de automatische firmware / software updates van de gateway en / of micro's uit te zetten?
A: Dat is deels mogelijk, via de Installer Toolkit app. Daarin kan je het automatisch updaten van de gateway uit zetten. Omdat de micro omvormers hun (firmware) updates via de Envoy krijgen, blokkeer je dat ook als je de updates voor de gateway uitschakelt. Het is dus niet mogelijk om het seperaat aan of uit te zetten.
Ga in de Toolkit app naar Menu > Instellingen

(met dank aan @Copitano )
Echter is in het verleden gebleken, met de upgrade van firmware versie 5 naar versie 7, dat Enphase dit toch kan forceren / doorbreken en een update kan pushen, ook al staat het in de instellingen uit. Wil je het echt niet, dan zal de gateway van internet afgesloten moeten zijn. Maar dat geeft mogelijk weer problemen met de garantie, want Enphase vereist dat de gateway met internet verbonden is om aanspraak te maken op garantie.
(Terug)

Q4: Kan ik firmware / software updates ook forceren?
Nee, dat is niet mogelijk. Ook een installateur kan dat niet. Alleen Enphase zelf kan dat eventueel doen.
(Terug)

Q5: Waar vind ik de firmware versie van mijn micro omvormers?
A: In de Enlighten app: Menu > Systeem > Apparaten > Microinverters
A: In MyEnlighten (nieuwe versie): Menu > Systeem > Apparaten
(Terug)

Q6: Is een Q-relais wel of niet verplicht?
A: Er spelen 2 zaken een belangrijk rol: de NEN1010 / VDE0126 norm, en het Bouwbesluit 2012. De NEN1010 en de VDE0126 norm verplichten een galvanische scheiding als overspanningsbeveiliging. Dat is in dit geval het Q-relais. Echter hebben de micro omvormers van zichzelf al een softwarematige overspanningsbeveiliging ingebouwd, waarbij het resultaat dus hetzelfde is als bij een galvanische scheiding. Zonder Q-relais is dus mogelijk. Maar de NEN1010 norm zegt dus anders. Echter is de NEN1010 dus een norm, en geen wet. Dus vanuit die invalshoek is het Q-relais niet verplicht.
Maar dan is er nog het Bouwbesluit 2012. Dat is wel een wet. En in het Bouwbesluit 2012 is de NEN1010 opgenomen. Dus vanuit die invalshoek is het Q-relais wel verplicht. Echter lijkt daar ook weer een uitzondering op te zitten. Het Bouwbesluit 2012 is ingewikkelde materie en lastig te lezen voor een leek. Zover ik het begrijp, is het bij nieuwbouw verplicht en bij bestaande bouw niet. Onder de streep zou het dus betekenen dat je in een bestaande woning een Enphase systeem zonder Q-relais kunt installeren, en bij nieuwbouw verplicht bent om wel het Q-relais te installeren.
UPDATE 9-9-2022: Enphase heeft de whitepaper mbt de Q-relais geupdate. De laatste versie is hier te vinden (versie juli 2022). Belangrijkste zin daaruit: "Omdat de normen algemeen geldend zijn voor de hele markt en niet specifiek geschreven zijn op Enphase micro-omvormers, erkennen regelgevers de HF-transformator nog niet". Je kunt dat de conclusie trekken dat de Q-relais vereist is om volledig aan de norm te voldoen.
(Terug)

Q7: Kan ik een andere fasekoppelaar gebruiken dan het Q-relais?
A: Ja dat kan. @visker999 heeft een lijstje gekregen van Enphase van andere fasekoppelaars die ook door Enphase erkend worden. Hierin worden genoemd de Legrand LPC-01, Delta Dore 6051046, Minos Caps3 62054 en Bialon PC-03 of PC-04. @drboneym heeft daar wel wat op- en aanmerkingen over, met als conclusie dat de Bialon PC-04 de beste keuze is.
(Terug)

Q8: Ik wil mijn zwembadpomp / werkplaats / campingtent /<insert random remote place> direct van zonne-energie voorzien, zonder aansluiting op de meterkast (off-grid); kan dat?
A: Nee, niet zomaar out of the box. De IQ micro-omvormers hebben 'grid' nodig om te kunnen werken, en moet daarom dus altijd aangesloten zijn, via de IQ Gateway in de meterkast aan het stroomnet. Indien je offgrid willen kunnen, moet je een IQ System Controller installeren, en is het wenselijk om ook een thuisbatterij te nemen.
(Terug)

Q10: Hoe kan ik mijn Enphase systeem koppelen aan PVOutput?
A: Als je het systeem in PVOutput aangemaakt hebt, kan bij systemsettings onder Automatic Uploadings het Enlighten ID en de API key invullen. Deze twee kan je beide vinden in de Enlighten app:
Het ID onder Menu > Systeem >Sitegegevens (locatie-id)
API onder Menu > Account > Mijn toegangscontrole (helemaal onderaan)

(in de afbeelding hierboven is de User-ID je API-code)
N.B.: De Poll interval van 15 min werkt niet bij een gratis account. PVoutput zal 1x per uur de gegevens vanuit je Enphase systeem uploaden. Bij een donatieaccount kan je dit verkleinen tot 20 minuten.
Belangrijke toevoeging 17-7-2022: Vanaf 16 augustus 2022 moet je gebruik maken van de Enphase API v4. Je moet je systeem in PVOutput daarvoor aanpassen. Zie Pazo in "Het grote Enphase topic" voor meer info.
(Terug)

Q11: Kunnen zonnepanelen met een andere cellindeling / aantal ook op IQ/+/X/A?
A: De verschillende micro omvormers zijn geoptimaliseerd voor zonnepanelen met een bepaalde cellindeling. Zo zou de IQ7+ alleen 60 en 72 cells panelen aankunnen, maar dat is niet zo. Het gaat er met name om dat de specificaties van het paneel binnen die van de micro omvormer vallen, zoals Voc, Vmp, Isc en nog meer. Pak de datasheet van het beoogde paneel erbij, en vul de caculator eens in (klik als je paneel er niet bij staat op 'Aangepast model' en vul de waarden in). Zo heb ik bijvoorbeeld 120 half cell panelen op IQ7+ zitten, wat prima werkt. Stukje achtergrond mbt cellen in een paneel, zie drboneym in "Het grote Enphase topic"
Aanvulling april 2023: Vul in deze sheet de specificaties van het zonnepaneel in en zie welke micro omvomer het meest geschikt is.
(Terug)

Q12: Zijn ferrietringen in de groepenkast nodig?
A: Niet perse, maar het kan zijn dat je storing ondervind bij andere apparaten, dan is zeker raadzaam om ze wel te installeren. Persoonlijk: ik had ze eerst niet, maar nadat ik 9 panelen extra had geïnstalleerd ondervond ik storing op mijn draadloos weerstation. Na het plaatsen van de ferrietringen was dit opgelost. Ze kosten maar een paar euro, dus wellicht meteen meenemen bij de installatie, dat is altijd goedkoper dan achteraf moeten plaatsen. Voorbeelden van te kopen ferrietringen: hier en hier.
Extra info van Enphase: Probleemoplossing micro-omvormer communicatie over het elektriciteitsnet (PLC) (.pdf).
(Terug)

Q13: Welk netwerkprofiel (2013/2019) moet ik gebruiken voor de micro omvormers?
A: Er zijn 2 netwerkprofielen die gebruikt kunnen worden, EN50438:2013 Netherlands en EN 50549-1:2019 RfG E02 Netherlands. Op zich maakt het niet zo veel uit welk profiel gebruikt wordt. 2013 werkt net zo goed als 2019. Die laatste is dus wat nieuwer, zitten wat aanpassingen in, en wordt waarschijnlijk bij iedere nieuwe installatie standaard gekozen. Mocht je geïnteresseerd zijn in de (technische) verschillen, zie deze afbeelding.
(Terug)

Q14: Ik heb een (standaard) huiseigenaar account. Hoe kan ik mijn systeem volledig in beheer nemen?
A: Met een huiseigenaar account kan je enkel 'lezen', zaken als de status van systeem, productie, eventueel consumptie. Indien je volledige controle over je systeem wilt hebben, zoals een installateur, dien je een (fictief) bedrijfsaccount aan te maken.
1. Maak bij Enphase een bedrijfsaccount aan: https://enlighten.enphaseenergy.com/manager/registration
Vezin een leuke bedrijfsnaam en vul een apart e-mailadres in (anders dan waarop je huiseigenaar account is geregistreerd). Als je geen KvK nummer hebt, vul je een fictief/ niet bestaand KVK in.
2. Log in op je huiseigenaar account, selecteer Account -> Mijn toegangscontrole (Engels: Account -> My Access Control), en voeg daar onder het kopje Bedrijven (Engels: Companies) het e-mailadres van je nieuwe bedrijfsaccount.
3. Selecteer vervolgens jezelf als "Onderhoudsmonteur systeem" (Engels: "PV System Maintainer") en sla op.

4. Log uit en vervolgens weer in maar dan met je bedrijfsaccount inloggegevens en daar kun je nu jouw systeem volledig configureren.
Eventueel kan je na een aanpassing je onderhoudsmonteur weer terugzetten naar de oorspronkelijke.
Zie ook Zwartoog in "Het grote Enphase topic"
(Terug)

Q15: Mijn systeem valt gedurende de piekuren uit / verminderd productie, waar ligt de oorzaak / hoe kan ik dat controleren?
A: Dit komt regelmatig in het topic terug, zeker naarmate de dagen langer en zonniger worden. Hoogstwaarschijnlijk is het 'te druk' op het stroomnet, worden de voltages te hoog en schakelen daarom meerdere omvormers uit. Bij een voltage van circa 253V zullen de micro's gaan afschakelen (al heeft dit ook deels te maken met je kabellengte en kabeldikte, dus kan ook bij een lager voltage gebeuren). Actuele voltages of meldingen (events) mbt voltages zijn op verschillende plaatsten te vinden, afhankelijk van welk type account en welke versie van de IQ Gateway (Envoy) te hebt (v5 of v7/8).

Met een standaard gebruikersaccount:
In Enlighten of in de Enphase app kan je helaas niets zien mbt voltages van de micro's of het systeem. Wel kan je lokaal de voltages opvragen via:
* (v5/v7/v8) http://envoy/ivp/meters/reports/production
* (v5/v7/v8) http://envoy/production.json?details=1 (output evt kopieren naar https://jsonlint.com om het meer leesbaar te maken)
Je kunt dan kunt dan per fase o.a. het voltage zien ("rmsVoltage"), indien je een IQ Gateway Metered hebt met geïnstalleerde CT spoelen.
Met versie 5 kan je hier vrij / zonder wachtwoord in, met versie 7 of 8 heb je een token nodig.

Met behulp van het installer wachtwoord (v5) of token (v7/8) (zie [Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica hoe je daar aan komt), kan je ook lokaal inloggen op:
* (v5/v7/v8) http://envoy/installer/setup/home?locale=en-US#more/events
* (v5/v7/v8) http://envoy/event.json
Hier kan je geen voltages raadplegen, maar wel meldingen (events) m.b.t. te hoge voltages op de lijn / fases / micro's.
De fouten / meldingen waar je moet moet letten zijn o.a.: AC Voltage Out Of Range - Phase 1: Set, AC Voltage High: Set en Grid Instability: Set. Als de status 'Set' is, is het event geactiveerd en dus schakelen de micro's zicht uit. Al later de status 'Clear' is, is het event gereset en zou systeem weer moeten produceren.

Met een DHZ / Installateursaccount:
In Enlighten Manager kan je de voltages per micro inzien.
Klik in het tabblad 'Weergave' op een paneel, vervolgens op het grafiekje. Eventueel pas je het bereik aan naar bijvoorbeeld 'vandaag', en vervolgens klik je onderaan op 'wisselstroom'.

(Terug)

Q16: Ik heb een 3-fase systeem maar ik zie in Enlighten dat alle micro's op 1 fase (L1) zitten. Hoe kan dat en heeft dat invloed op mijn 3 fase meterkast?
A: In Enlighten zie je alleen de verdeling van de micro's over alle fasen (L1, L2 en L3) als je een IQ Gateway Metered MET aangesloten CT spoelen hebt (zie voorbeeld). Heb je een Metered zonder CT spoelen, dan zal Enlighten alles op L1 weergeven (zie voorbeeld). Dat betekent niet dat er alleen maar op fase L1 geproduceerd wordt. Het is alleen een 'administratieve' weergave in Enlighten. Alle micro's zitten vast op een fase en leveren daarop terug. Er vind geen loadbalancing plaats. De afname (consumptie) heeft geen invloed op de productie. De meter saldeert intern. Dus bij bijvoorbeeld een afname op L1 van 3,6kW en een teruglevering van 1,8kW op zowel L2 als L3 levert netto 0 op.
(Terug)

Q17: Het bovenste lampje op mijn Envoy / IQ Gateway brandt rood, kan dat kwaad?
A: Ten eerste: de lampjes lijken rood te kleuren, maar in de documentatie wordt over oranje gesproken.
Zie hier een afbeelding met uitleg mbt de lampjes op de IQ Gateway (komt ook terug in de documentatie van de IQ Gateway).
De Network Communications ('cloud') LED geeft de verbindingsstatus van de IQ Gateway aan. Zonder te knipperen geeft oranje aan dat er enkel een lokale verbinding is en groen dat er een verbinding is met Enphase. Dat de LED oranje is houdt niet per se in dat er iets mis is met de netwerk- of internetverbinding. Regelmatig zijn de online diensten van Enphase even niet beschikbaar. Dit heeft geen effect op de installatie zelf of op het lokaal uitlezen met domotica. In deze situatie wordt de LED vanzelf na verloop van tijd weer groen.
(Terug)

Q18: Kan ik een andere thuisaccu / batterij aansluiten, i.p.v. de IQ Battery?
A: Ja, dat kan.Ook een andere thuisaccu (bijvoorbeeld die van Sessy) kan je installeren in combinatie met een Enphase systeem. Maar: je zult de gegevens / prestaties daarvan niet terugvinden in de Enlighten app of omgeving. Een andere thuisaccu / batterij wordt dus niet opgenomen in het Enphase ecosysteem. De gegevens daarvan zal je dus op een andere manier moeten uitlezen / aansturen.
(Terug)

Q19: Waar kan ik release notes vinden?
A: Release notes mbt gateway en apps kan je hier vinden.
(Terug)

Q20: Kan ik de productie of de teruglevering naar het net ook beperken / limiteren?
A: Ja, dat kan op meerdere manieren.
Productie limiteren: Ja dat kan, maar met de volgende voorwaarden: je hebt een gateway metered met geïnstalleerde CT spoelen en je hebt een DHZ / installateurs / bedrijfsaccount. Met een standaard gebruikers account / met een gateway standard kan het niet.
Ga in Enlighten Manager via het tandwieltje rechts bovenin naar de instellingen. Halverwege vind je daar Power Production Limiting by Gateway. Klik op Edit en je komt in een instellingen menu uit waarbij je verschillende zaken kunt aanpassen, zoals het vermogen beperken tot een bepaald percentage of absolute waarde, of de export (teruglevering) naar het net beperken.

(uitleg / info mbt slew rate)
Voor een mooi inzicht in de werking ervan, zie dit filmpje (vanaf ca 1:00). Vanaf 3:35 wordt er ook kort wat uitgelegd mbt dynamisch energiecontract icm een batterij / thuisaccu.

Productie stoppen: Je kunt in Enlighten Manager ook de productie helemaal stoppen. Ga naar Apparaten / devices, klik op de Gateway. Onderaan de pagina staat een optie om de productie uit te zetten. Het kan een aantal minuten duren voordat alle micro's gestopt zijn. Geldt ook weer voor het opstarten. Dit kan overigens ook met een standaard Gateway.


(Terug)

Q21: Ik heb een dynamisch energiecontract. Welke mogelijkheden biedt Enphase hierin?
Indien je gebruik maakt van een gateway metered met geïnstalleerde CT spoelen, kan je de EPEX SPOT tarieven koppelen aan je Enphase systeem. Dit kan al enkel met micro's en een gateway, maar indien je gebruik maakt van bijvoorbeeld de IQ Energy router en compatibele warmtepompen / laadpalen, dan is er nog meer te sturen en te besparen.
Zie daarvoor dit document: Optimalisatie van besparingen op basis van dynamische tarieven.
Zie daarnaast ook het stukje in de TS.
(Terug)

Q22: Ik heb ineens een blokkerige grafiek / curve in de Enphase app (of PVOutput / Home Assistant / Domoticz), hoe kan dat en hoe herstel ik dat?
Het kan zijn dat je ineens een blokkerige grafiek / curve in de Enphase app ziet, of bijvoorbeeld ook in PVOutput (geen glooiende curve). Dat komt door de 'polling interval' in de gateway software. Dat is de tijd (in seconden) tussen de keren dat de Gateway de data uit bijvoorbeeld de micro's of CT spoelen leest. Die staat normaal gesproken op een 300, 600 of 900 seconden, maar is bij meerdere mensen bij een software-update (vermoedelijk D8.2.4382 (779a56) van 17 september 2024) naar een ander interval gezet, bijvoorbeeld 3600 seconden. Dan wordt dus maar 1x per uur de data gelezen. En dat zie ook terug in bijvoorbeeld Home Assistant of Domoticz (omdat die het weer via de API van de gateway uitlezen). Je kunt dit controleren door lokaal in te loggen op de gateway, via de url envoy/ivp/peb/newscan (of <ip-adres-gateway>/ivp/peb/newscan). Je ziet dan bij polling-period-secs het interval in seconden staan. De enige manier om dit terug te zetten naar bijvoorbeeld 300 seconden, is door een verzoek te doen aan Enphase support. Zelf kan je dat helaas niet aanpassen.
(Terug)


(Terug naar inhoudsopgave)

Change log

Datum	Omschrijving
9-7-2026	Start van deze post

[ Voor 116% gewijzigd door Pazo op 09-07-2026 20:59 ]

[Pazo]

Documentatie, handleidingen en video's

Documentatie centrum van Enphase

Micro omvormers IQ7-serie

Technische specificaties IQ7 serie micro-omvormers
Verkorte installatiehandleiding voor Enphase IQ7, IQ7+ en IQ7X micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ7, IQ7+, IQ7A en IQ7X micro-omvormers
Verkorte installatiehandleiding voor Enphase IQ7A

Micro omvormers IQ8-serie

Technische specificaties Enphase IQ8+ en IQ8M micro-omvormer
Verkorte installatiehandleiding voor Enphase IQ8+ en IQ8M micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ8+ en IQ8M micro-omvormers
Technische specificaties Enphase IQ8MC, IQ8AC en IQ8HC micro-omvormer
Technische specificaties Enphase IQ8X micro-omvormer
Verkorte installatiehandleiding voor Enphase IQ8MC, IQ8AC, IQ8HC en IQ8X micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ8MC, IQ8AC, IQ8HC en IQ8X micro-omvormers
Wat u moet doen voordat u uw eerste IQ8 microinverter installeert
Updaten van de Envoy / IQ Gateway bij een IQ8 installatie
Technische vergelijking binnen IQ8-serie (ook mbt verliezen / clipping) (ENG)

Micro omvormers IQ9-serie

Technische specificaties IQ9N micro-omvormers
Verkorte installatiehandleiding voor Enphase IQ9N micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ9N micro-omvormers
Bedradingsscherma voor IQ9N micro-omvormers

Algemeen
Betrouwbaarheid van Enphase micro-omvormers (Technisch Memorandum)
Whitepaper 'IQ7 en IQ8 Series Microinverters prestatieanalyse door middel van PVSyst-simulaties'
Whitepaper 'Waarom zijn Microinverters veiliger dan stringomvormers?'

Q-relais

IQ Relay Datasheet - Eenfasig
Enphase IQ Relay Installatiehandleiding – Eenfasig
IQ Relay Datasheet - Driefasig
Enphase IQ Relay Installatiehandleiding – Driefasig
Whitepaper IQ-relais

IQ Gateway (voorheen Envoy)

Data sheet IQ Gateway Standard en Metered
Verkorte installatiehandleiding voor de IQ Gateway Standard
Uitgebreide installatiehandleiding voor IQ Gateway Standard (EN)
Verkorte installatiehandleiding voor de IQ Gateway Metered
Uitgebreide installatiehandleiding voor IQ Gateway Metered
Installatiegids CT-spoelen / meetspoelen
CT Installatie-informatiebladen
Installatie van de Enphase Communications Kit 2 INT (i.c.m. IQ Battery 5P)
IQ Gateway opnieuw met het internet verbinden

IQ Battery

Technische specificatie IQ Battery T3
Technische specificatie IQ Battery T10
Technische specificatie IQ Battery 5P
Technische specificatie IQ Battery 5P FlexPhase
Verkorte installatiehandleiding voor IQ Battery T3 en T10
Gebruikershandleiding IQ Battery T3 en T10
Gebruikershandleiding IQ Battery 5P
IQ Battery 5P beknopte handleiding
IQ Battery inbedrijfstellingsgids
IQ Battery 5P FlexPhase snelle installatiehandleiding
Communications Kit beknopte handleiding

IQ System Controller

Technische specificatie IQ Sytem Controller
IQ System Controller beknopte installatiehandleiding
IQ System Controller installatie checklist

IQ Energy Management

IQ Energy Router gegevensblad
IQ Energy Router+ snelle installatiegids
IQ Energy Router snelle installatiegids
SG Ready Relay – Gude Expert Net Control 2302 (extern)
Data sheet Energy Meter - TQ EM420 (extern)
IQ Energy Router+ warmtepomp_EV charger lijndiagram
IQ Energy Router EV Charger lijndiagram
Optimalisatie van besparingen op basis van statische gebruikstijdtarieven
Optimalisatie van besparingen op basis van dynamische tarieven

IQ EV Charger 2

IQ EV Charger 2 gegevensblad
IQ EV Charger 2 Installatieconfiguraties
IQ EV Charger 2 snelle installatiegids
IQ EV Charger 2 inbedrijfstellingsgids

IQ Balcony Solar Kit

IQ Balcony Solar Kit gegevensblad
IQ Balcony Solar Kit snelle installatiegids
IQ Balcony Solar Kit kabels en accessoires

Installatie

DHZ handleiding voor complete Enphase installatie (Solar-Bouwmarkt.nl)
DHZ handleidingen voor IQ Battery 3T, 10T en 5P (Solar-Bouwmarkt.nl)
Technische presentatie voor installateurs IQ7 Let op, ca 157MB!
Solar troubleshooting guide (EN) (op basis van installateursaccount)
Enphase Installer Portal trainingshandleiding
Enphase Service Manager-handleiding

Handige websites

Officiële ondersteuningspagina's van Enphase

Ondersteuning voor huiseigenaren
Ondersteuning voor installateurs
Module vs micro comptabiliteit calculator

Tips & Tricks

Tips bij het installeren van CT-meetspoelen
Probleemoplossing micro-omvormer communicatie over het elektriciteitsnet (PLC)
Paneel check icm micro's (vul de zonnepaneel specificaties in en zie de meest geschikte micro omvormer. Door @Jeroen3 en @Pazo)

Video's

Enphase Nederland kanaal met verschillende introductievideo's
Introductie IQ8 micro omvormers

Enphase Service and Diagnostics Training & Troubleshooting series

Q Cable van Enphase. Wat heb je nodig en hoe werkt dat precies?
Enphase Envoy S en Envoy S Metered aansluiten
Enphase Enlighten Manager


(Terug naar inhoudsopgave)

Change log

Datum	Omschrijving
9-7-2026	Start van deze post

[ Voor 105% gewijzigd door Pazo op 09-07-2026 21:07 ]

[Pazo]

Enphase installaties van tweakers

Wil je ook jouw Enphase systeem in onderstaande tabel vermeld hebben? Stuur mij dan een DM en gebruik daarin de volgende template (uiteraard met je eigen gegevens, bij IDNR jouw ID / userID nummer invullen), zodat ik deze eenvoudig toe kan voegen. Graag met de [code] tags versturen.

code:

[tr]
[td][url=https://tweakers.net/gallery/IDNR/]Naam[/url][/td]
[td]Totaal aantal Wp[/td]
[td]Aantal x type micro omvomer[/td]
[td]Aantal panelen + wattage[/td]
[td]Orientatie + (hellingshoek °)[/td]
[td][url=https://pvoutput.org/list.jsp?userid=IDNR]Klik[/url][/td]
[/tr]

Windroos

Naam	Aantal Wp	Micro	Aantal panelen + Wp	Oriëntatie (hellingshoek)	PVOutput
Audisub	4510Wp	11x IQ7+	11x 410Wp	ZZO (38°)
berend_	3650Wp	10x IQ7+	10x 365Wp	ZZO (50°)
daemonix	11810Wp	33x IQ7+	25x 370Wp 8x 320Wp	25x ZZO (38°) 8x NNO (38°)
deefdeef	4400Wp	10x IQ8AC	10x 440Wp	ZW (35°)	Klik
dreamscape	6055Wp	17x IQ7+	10x 335Wp 4x 380Wp 3x 395Wp	5x NO (13°), 5x ZW (13°) 2x NO (13°), 2x ZW (13°) 3x ZW (5°)
Eddie_	8000 Wp	6x IQ7+,2x IQ7X,13x IQ7A	15x 375Wp, 6x 300Wp	15x Z (35°),4x OW(13°),2xW(5°)	Klik
Gdzr	6960 Wp	16x IQ8MC	16x 435Wp	8x ZO (30º), 8x WZW (30º)	Klik
Gé Brander	12950Wp	35x IQ7+	35x 370Wp	21x 370Wp ZZO (30°), 11x 370Wp ZWW (65°), 3x 370Wp NOO (65°)	Klik
Glashelder	9495Wp	27x IQ7+	17x 335Wp 10x 380Wp	8x 335Wp 248° (50°), 9x 335Wp 72° (50°), 5x 380Wp 72° (50°), 5x 380Wp 165° (12°)	Klik
Holk	11600Wp	29x IQ7A	29x 400 Wp	Z (55°)
httng	11340Wp	27x IQ8M	27x 420Wp	ZZW (52°)	Klik
JdSX	5400Wp	15x IQ7+	15x 360Wp	ZZO + (45°)	Klik
JiBo	7830Wp	18x IQ8 HC	18x 435Wp	14x Z (35°) 4x EW (35°)	Klik
LinuZZ	4840Wp	12x IQ7+, 2x IQ7A	12x 340Wp 2x 400Wp	ZW (15°)
MvandeK	3120Wp	8x IQ7A	8x 390Wp	8x W 244° (35°)	Klik
NeonovA	9135Wp	21x IQ8+	21x 435Wp	11x 435Wp OZO (42°), 10x 435Wp WNW (42°)	Klik
ogdak	8600Wp	20x IQ7A	20x 430Wp	20x Z (35°)	Klik
ou812	9120Wp	19x IQ7A	19x 480Wp	ZZW, 9x (50°), 10x (10°)	Klik
Panettiere	8625Wp	17x IQ7A, 6x IQ7	23x 375Wp	20x ZO (34°), 3x NO (34°)	Klik
Panzer_V	6600Wp	15x IQ8MC	15x 440Wp	9x W (27°), 6x O (27°)	Klik
Pazo	10690Wp	27x IQ7+ 2x IQ7A	4x 390Wp 5x 385Wp 5x 325Wp 9x 330Wp 6x 435Wp	4x O/W (13°) 5x W (50°) 5x W (50°) 9x O (50°) 6x W (5°)	Klik
PLeX	6300Wp	15x IQ8MC	15x 420Wp	6x O (19°) + 9x W (13°)	Klik
richhanz	13120Wp	14x IQ7A 17x IQ7X	14x 500Wp 17x 360Wp	6x 260° (47°), 6x 80° (40°), 2x 260° (40°) 15x 265° (34°), 2x 260° (40°)
Rivanov	6160Wp	14x IQ8+	14x 440Wp	6x O & 8x W (52°)	Klik
RobIII	11200Wp	28x IQ7+	28x 400Wp	ZZO (14 x 45°, 14 x 10°)	Klik
RobWest	12285Wp	27x IQ7+	27x 455Wp	15x NO (58°) + 12x ZW (248°)	Klik
Sarge_	9315Wp	23x IQ7+	23x 405Wp	ZW (45°)	Klik
sjaak	4800Wp	12x IQ7+	12x 400Wp	Z (40°)	Klik
Sport_Life	9360Wp	26x IQ7+	26x 360Wp	O/W (13°)
Stitch!	3240Wp	5x IQ8+, 3x IQ8MC	8x 405Wp	4x OW (13°), 4x Z (13°)	Klik
toiletduck	7505 Wp	19x IQ7+	19x 395Wp	Z, 14x (45°), 5x (13°)
trommelaap	3440Wp	8x IQ8MC	8x 430Wp	ZZW (45°)	Klik
Websphinxie	7280Wp	16x IQ7+	16x 455Wp	6x ZZO, 10x ZW (10°)	Klik
zeroxcool	6800Wp	17x IQ7+	17x 400Wp	11x ZW (45°), 3x ZO (45°), 3x ZO (15°)	Klik

(Terug naar inhoudsopgave)

[ Voor 99% gewijzigd door Pazo op 09-07-2026 20:27 ]

[Pazo]

Over het uitlezen van de IQ Gateway, slim aansturen, limiteren / terugleverbeperkingen en AI-optimalisatie

Tegenwoordig is het steeds belangrijker om slim om te gaan met energie, en helemaal het einde van de salderingsregeling per 1 januari 2027. Er komen steeds vaker vragen voorbij mbt het beperken van de teruglevering, hoe rekening te houden met dynamische tarieven, 0 op de meter krijgen, het uitlezen van IQ Gateway, etc. Deels staat deze informatie in de TS, deels wordt ook veel waardevolle informatie gegeven door mede-tweakers in dit topic. Omdat veel vragen regelmatig terugkomen, heb ik geprobeerd alles bijeen te brengen in deze post.

Inhoud van deze post:

• Volledig toegang krijgen tot je systeem, als 'installateur'
• Verschil Standard en Metered IQ Gateway
• Het limiteren van teruglevering / uitzetten van de gateway via Enlighten Manager
• Werking / instellen van AI optimalisatie
• IQ Gateway uitlezen / aansturen via Home Assistant
• IQ Gateway uitlezen / aansturen via Domoticz
• IQ Gateway uitlezen / aansturen via Homey
• IQ Gateway uitlezen / aansturen via de potentiaalvrije contactpunten en ModBus
• IQ Gateway uitlezen / aansturen via curl command

Volledig toegang krijgen tot je systeem, als 'installateur'

Bij oplevering of overname van een Enphase systeem, heb je meestal een standaard huiseigenaar account / home-owner account. Daarmee kan je meest basale dingen zien / uitlezen, maar geeft ook veel beperkingen. Zoals velen hier in de topic, is het zeker handig om een 'installateursaccount' te hebben, naast je gewone gebruikersaccount. Er worden verderop in deze post meerdere opties besproken waarvoor je installateursaccount nodig hebt / een huiseigenaar account niet voldoende of te beperkt is. Met een installateursaccound heb je ook toegang tot Enlighten Mananger.

Note: Eigenlijk is de term 'installateursaccount' niet helemaal correct. We gaan in deze stap namelijk een 'bedrijfsaccount' aanmaken. Een installateur is namelijk 'in dienst' van een bedrijf. Als je installateursaccount zou aanmaken, moet je een (bestaand) bedrijf opgeven, en dat bedrijf moet jou vervolgens accepteren. Dat werkt niet als je zelf aan de slag wilt. Daarom maak je een bedrijfsaccount aan, en koppel je daar je huiseigenaar account aan, waardoor je je eigen 'installateur' wordt. Hier in dit topic spreekt iedereen dus over een installateursaccount (terwijl een bedrijfsaccount bedoeld wordt).

1. Maak bij Enphase een bedrijfsaccount aan via: https://enlighten.enphase...er/registration?locale=nl . Kies daarbij voor de eerste optie, Ik wil een nieuw zonne-energie bedrijf registreren bij Enphase
Vezin een leuke bedrijfsnaam en vul een apart e-mailadres in (anders dan waarop je huiseigenaar account is geregistreerd). Als je geen KvK nummer hebt, vul je een fictief/ niet bestaand KVK in, of die van Enphase Nederland zelf.
2. Log in op je huiseigenaar account, selecteer Account -> Mijn toegangscontrole (Engels: Account -> My Access Control), en voeg daar onder het kopje Bedrijven (Engels: Companies) het e-mailadres van je nieuwe bedrijfsaccount.
3. Selecteer vervolgens jezelf als "Onderhoudsmonteur systeem" (Engels: "PV System Maintainer") en sla op.

4. Log uit en vervolgens weer in maar dan met je bedrijfsaccount inloggegevens en daar kun je nu jouw systeem volledig configureren.
Eventueel kan je na een aanpassing je onderhoudsmonteur weer terugzetten naar de oorspronkelijke.


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

Verschil Standard en Metered IQ Gateway

Eigenlijk is het beter om een IQ Gateway Metered met CT-spoelen te hebben dan de Standard. In de TS staat al veel vermeld. Samenvattend: Hoewel het kastje er van buiten hetzelfde uitziet, zijn van binnen grote verschillen. Met de Standard kan je alleen maar de productie kant uitlezen, terwijl je met de Metered ook de consumptie kant kunt uitlezen.

Versie van IQ-Gateway	Standard	S-Metered
Meterkastuitvoering	1-fase	1 of 3-fase
Geschikt voor micro omvormers serie	M-serie, IQ-serie	M-serie, IQ-serie
(productie) Opbrengstvolledige systeem per dag, week, maand en totale looptijd	Ja	Ja
(productie) Opbrengst per paneel	Ja	Ja
(consumptie) Energieverbruik van de woning	Nee	Ja*
(consumptie) Teruglevering aan het net	Nee	Ja*
(consumptie) Geïmporteerde energie van het net	Nee	Ja*
Mogelijkheid tot aansluiten IQ battery (thuisbatterij)	Nee	Ja

Gegevensblad IQ Gateway Standard en Metered


*Het juiste aan CT-spoelen / meetspoelen moet geïnstalleerd zijn om de gegevens van de consumptie kant te kunnen zien in Enlighten of de app. Standaard worden 2 CT-spoelen / meetspoelen meegeleverd met de IQ Gateway Metered.

Configuratie (mbt Metered):	Aantal CT-spoelen:
1-fase PV systeem op 1-fase meterkast	2 (dus géén extra nodig)
1-fase PV systeem op 3-fase meterkast	4 (dus 2 extra nodig)
3-fase PV systeem op 3-fase meterkast	6 (dus 4 extra nodig)

Het grote verschil tussen de IQ Gateway Standard en de Metered is dus het meten. Installeer je de Metered inclusief het juiste aantal CT-spoelen, dan kan je binnen het Enphase ecosysteem (dus in de app, in de portal Enlighten) zowel de productie- als de verbruikscijfers zijn. Bij de Standard kan je alleen de productiecijfers (wat de panelen opwekken) zien.
De Metered met CT-spoelen reageert ook veel sneller dan een Standard of Metered zonder CT-spoelen. Met de Standard is het mogelijk de opwekking te stoppen of te herstarten, wat tot wel 30 minuten kan duren en daarmee een zeer traag proces is. De Metered maakt het mogelijk om in seconden te reageren (noodzakelijk om nul op de meter mogelijk te maken), bijv 100/W of 500/W per seconde.

Heb je een Standard en wil je deze (zelf) vervangen voor een Metered? Dat kan als je een installateursaccount hebt, waarmee je via de Installer Toolkit app de stappen kunt volgen om de Gateway te vervangen, met behoud van alle (historische) data.
Stappenplan van Enphase
Verschillende versies CT-spoelen




(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

Het limiteren van teruglevering / uitzetten van de gateway via Enlighten Manager

Vereisten: Installateursaccount
Gewenst: IQ Gateway Metered met geïnstalleerde CT spoelen

Productie limiteren: Gateway Metered is vereist. Ga in Enlighten Manager via het tandwieltje rechts bovenin naar de instellingen. Halverwege vind je daar Power Production Limiting by Gateway. Klik op Edit en je komt in een instellingen menu uit waarbij je verschillende zaken kunt aanpassen, zoals het vermogen beperken tot een bepaald percentage of absolute waarde, of de export (teruglevering) naar het net beperken.

(uitleg / info mbt slew rate)
Voor een mooi inzicht in de werking ervan, zie dit filmpje (vanaf ca 1:00). Vanaf 3:35 wordt er ook kort wat uitgelegd mbt dynamisch energiecontract icm een batterij / thuisaccu.

Productie stoppen: Je kunt in Enlighten Manager ook de productie helemaal stoppen. Ga naar Apparaten / devices, klik op de Gateway. Onderaan de pagina staat een optie om de productie uit te zetten. Bij een Metered gateway met CT spoelen gaat dit binnen een minuut. De Standard gateway doet er veel langer over, richting een half uur.



(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

Werking / instellen van AI optimalisatie

Vereisten: Huiseigenaar account / Dynamisch energiecontract / IQ Gateway Metered
Gewenst: Thuisaccu (maar hoeft niet perse)

Als je een dynamisch energiecontract hebt, varieert de energieprijs per kwartier of uur op basis van de beschikbaarheid van energie en de vraag op het elektriciteitsnet. AI optimalisatie past voortdurend de energiebron aan (zonne-energie, thuisbatterij of elektriciteitsnet) en plant automatisch hoe en wanneer je energie wordt verbruikt om maximale besparingen te realiseren.
Informatie en voorbeelden van Enphase, hier en hier.

Instellen: ga in de Enphase app naar Menu -> Instellingen -> Elektriciteitstarief. Vul hier het import en export tarief in. Zet daarna het profiel via Instellingen -> Profiel op AI optimalisatie om het te activeren.
Het is een zelflerend systeem, dus kan een aantal dagen duren voor het goed resultaat geeft. Geeft het even de tijd.


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

IQ Gateway uitlezen / aansturen via Home Assistant

Vereisten: Home Assistant / huiseigenaar account
Gewenst: Installateursaccount voor meer mogelijkheden

Voor Home Assistant bestaat er een officiële plugin / integratie.
Hiervoor is een huiseigenaar account voldoende. Echter heeft deze wel beperkingen, zo kan je bijvoorbeeld de productie niet stoppen.

Gelukkig is er een veel uitgebreidere integratie van Vincent Wolsink ( @vinniefireman) Let wel, deze vereist een installateursaccount.
Deze integratie geeft je veel meer sensoren en switches, o.a. een productie switch om de panelen mee uit te zetten. Voor optimale werking is een gateway Metered met CT spoelen gewenst.
De integratie is de downloaden via HACS in Home Assistant.
Voor meer informatie zie zijn Github pagina.

Export limiteren mbv dpel waarde
Met de uitgebreide integratie van Vincent Wolsink kan je naast de productie uit of aan zetten, ook de dpel waarde aansturen (Dynamic Production Export Limiting). Deze functie moet je oproepen / benaderen via de Ontwikkelaarsopties binnen HA, en dan onder Acties.



Zie bericht van hjw-001 in "[Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica"


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

IQ Gateway uitlezen / aansturen via Domoticz

Vereisten: Domoticz / huiseigenaar account
Gewenst: Installateursaccount voor meer mogelijkheden (??? KLOPT DIT ????)

Bij Domoticz was voorheen een plugin nodig, maar momenteel heeft Domoticz dit standaard ingebouwd zitten. Meer info op de wiki-pagina.


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

IQ Gateway uitlezen / aansturen via Homey

Vereisten: Homey of Homey Pro / huiseigenaar account
Gewenst: Installateursaccount voor meer mogelijkheden

Homey heeft een officiële app, maar de functionaliteit is beperkt. Je kunt er alleen de productie mee uitlezen en helaas niets aansturen.


Gelukkig hebben we tweakers als @BramT die zelf een app voor Homey heeft ontwikkeld (momenteel nog in beta). De app werkt met alle gateways: zowel de Standard als de Metered gateway, met of zonder CT spoelen. Daarnaast kan je gebruik maken van een huiseigenaars account, maar dan kan je alleen maar monitoren. Wil je zaken aansturen zoals productie aan of uit zetten, dan moet je een installateursaccount gebruiken.




(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

IQ Gateway uitlezen / aansturen via de potentiaalvrije contactpunten en ModBus

Vereisten: IQ Gateway metered / installateursaccount / extern aansturing via bijv. Victron of Shelly

De potentiaalvrije contactpunten betreft het aansluitblokje aan de rechterkant (digital input).



Je kunt bijvoorbeeld de potentiaalvrije contactpunten gebruiken om de productie te stoppen en starten, in combinatie met bijvoorbeeld een Shelly Plus Uni. Zie o.a. dit bericht: fmb in "[Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica" en nog extra info fmb in "[Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica"
Daarnaast kan het bijvoorbeeld ook met een Shelly Pro EM-50, zie daarvoor dit bericht: XElD in "[Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica"

Verder biedt Enphase ook ModBus TCP aan, al moet dat wel geactiveerd worden. Officieel biedt Enphase de ModBus TCP alleen in read-only modus aan, maar in de praktijk blijkt dat het wel degelijk ook kan aansturen. Vooral in combinatie met Victron schijnt het goed te werken, zie o.a. berichten van @sandergar (1, 2, 3)

Sensoren welke via ModBus aansturing in Home Assistant beschikbaar zijn:



Victron koppeling: Het koppelen Enphase aan Victron


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

IQ Gateway uitlezen / aansturen via curl command

Vereisten: IQ Gateway metered / autorisatietoken (kan zoals van installateursaccount als van huiseigenaar account)

Volgens @Ferdinand Oeinck kan je export ook limiteren via curl command welke een (vooraf) ingevuld json.txt bestand inleest. Hierbij wordt dan de dpel waarde (Dynamic Production Export Limiting) van de IQ Gateway aangesproken.

code:

curl  -k -H "Accept: application/json" -H "Authorization: Bearer **token** "
 -X POST "https://envoy_ip/ivp/ss/dpel" --data @json.txt

Inhoud van json-bestand:

code:

{
    "dynamic_pel_settings": {
        "enable": true,
        "export_limit": false,
        "limit_value_W": 3500.0,
        "slew_rate": 900.0,
        "enable_dynamic_limiting": false
    },
    "filename": "site_settings",
    "version": "00.00.01"
}

In bovenstaande code wordt de productie (opwekking) beperkt / gelimiteerd tot 3500W.
Wil je de export (overschot naar het net) beperken, dan moet je "export_limit": op true zetten. In dat geval wordt de export dus gelimiteerd op 3500W.

Meer informatie: Ferdinand Oeinck in "[Enphase] Envoy / IQ Gateway lokaal uitlezen voor domotica" en opvolgende berichten.


(Terug naar start van deze post) of (Terug naar inhoudsopgave TS)

Change log

Datum	Omschrijving
09-07-2026	Start van deze post

[ Voor 99% gewijzigd door Pazo op 09-07-2026 20:28 ]

[Pazo]

6.

= GERESERVEERD =

[ Voor 69% gewijzigd door Pazo op 09-07-2026 21:55 ]

[Pazo]

Zo, na ruim 2 jaar tijd voor deeltje 3
Ben de boel nog een beetje aan het nalopen, maar dit staat alvast.

Bedoeling is trouwens dat het andere topic, uitlezen van de Gateway, ga sluiten. Veel vragen worden ook al hier gesteld, en met de special die in de TS staat lijkt het me beter om alles in 1 topic te houden. Scheelt mij ook weer onderhoud.

[RoelsRules]

Kreeg vandaag een berichtje van de installateur. Hij had contact gehad met iemand uit zijn netwerk die bij enphase werkt. Modbus probleem was geen bewust iets van ze en zou (snel) weer moeten werken. Ben benieuwd...!
