Welkom in het grote Enphase topic! Hier vind je alles over een PV-systeem dat gebaseerd is op producten van Enphase. The grootste verschil is dat een Enphase systeem met micro omvormers werkt (elk zonnepaneel heeft een eigen micro omvormer) terwijl de meeste systemen met een centrale omvormer werken. In dit topic alle ins en outs m.b.t. Enphase. Een informatietopic waar alles te vinden is, je natuurlijk je vragen kwijt kunt en interessante discussies plaatsvinden.


Klik hier voor allerlei documentatie zoals handleidingen, handige websites en video's.
Klik hier voor een overzicht van Enphase systemen van je mede-tweakers.
Bekijk onderaan deze openingspost eens de FAQ.
Bekijk ook eens de gepinde posts voor bruikbare tips.
En om alles uit de IQ-Gateway / Envoy te halen: [Enphase] Haal meer uit je Envoy!



Mededeling 22-9-2022: Enphase is bezig om verschillende namen van hun producten en software te veranderen. Namen die in dit topic voorkomen kunnen dus anders zijn dan dat je nu bij Enphase tegenkomt, terwijl wel hetzelfde product / software bedoeld wordt. Een overzicht van oude en nieuwe namen vind je hier.

Veel plezier!

Disclaimer: Dit topic heb ik met grote zorg samengesteld op basis de officiële informatie van Enphase aangevuld met informatie vanaf internet, aangedragen informatie van tweakers hier en tenslotte met eigen ervaring. Er zit veel tijd in, maar ook ik ben niet perfect. Dus: mis je nog iets? Klopt er iets niet? Foutje gevonden? DM is the way!



https://tweakers.net/fotoalbum/image/gmrE0orIOIWzytiCKVXIyj0Q.png

https://tweakers.net/fotoalbum/image/w6kCDdIb3rpqVxReXpl7IMWF.png

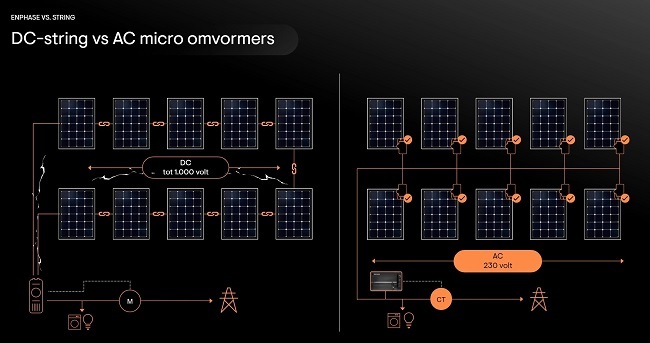

Soort
String
https://tweakers.net/fotoalbum/image/IapVPPIkNvhg4WoVZgoC2cIa.png
String + optimizers (SolarEdge)
https://tweakers.net/fotoalbum/image/ZUGioYaQTt21EhcKTJfBVxcK.png
Micro omvormers (Enphase)
https://tweakers.net/fotoalbum/image/YRr6tYBaYEDdAjy8gJKPGxn2.png
Schakeling
Serieel
Serieel
Parallel
Single point of failure
Ja
Ja
Nee
DC of AC
DC (600-1000 volt)
DC (350 volt)
DC max. 80 volt
(AC 230 volt)
Schaalbaar
Nee
Nee (min 4 panelen)
Ja
Bekabeling
DC & AC kabel nodig
DC & AC kabel nodig
Slechts 1 AC kabel nodig
Gunstig voor schaduwrijke daken
Nee
Ja
Ja
Paneelbewaking
Nee
Ja
Ja
Flexibel ontwerp
Nee
Nee
Ja
Aantal onderdelen
1350-1650
1545-1940
250-420
Garantie
12 jaar
12 jaar (25j optimizers)
25 jaar
Efficiëntie
ca 97%
ca 97%
96,5%
Prijsverhouding
€€ / €€€
€€€




(Terug naar inhoudsopgave)


https://tweakers.net/fotoalbum/image/X53ckTmj6AF68yPpUGiCGquI.png

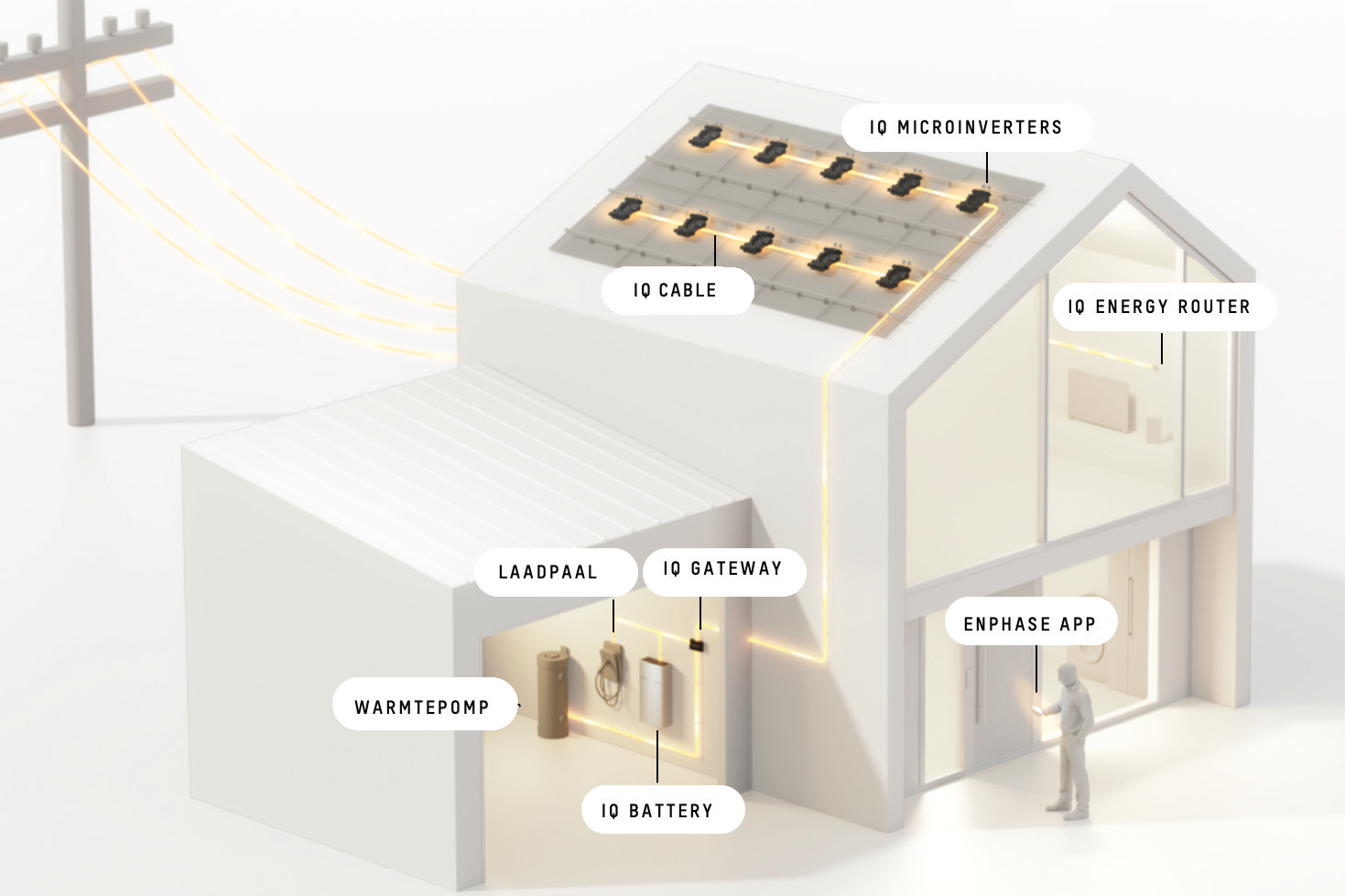

Globaal is de opbouw van een Enphase system als volgt. Achter ieder zonnepaneel wordt op het rek een micro omvormer (momenteel de IQ7 en IQ8-serie) geplaatst. Het paneel wordt d.m.v. MC4 connectoren aan de micro omvormer gekoppeld. De micro omvormers onderling zijn verbonden met een IQ-cable. Bij het laatste paneel, aan het einde van kabel zit een terminator op de IQ-cable aangesloten, om de kabel waterdicht af te sluiten. Indien je gebruik maakt van meerdere rijen panelen, zullen de rijen onderling verbonden moeten worden, omdat de IQ-cable een vaste lengte tussen de connectoren heeft. Dit kan je eventueel verlengen met een officiële IQ-cable verlengkabel, maar een YMVK-kabel voldoet ook. De verbindingen leg je in een waterdichte kabelmof of lasdoos. Aan het einde van de PV-string zal een YMVK-kabel naar de meterkast gaan. Deze wordt aangesloten op een IQ-relay welke een ingebouwde fasekoppelaar heeft. De IQ-relay wordt via een aardlekschakelaar aangesloten op de IQ Gateway, de monitoringsunit (voorheen 'Envoy' genoemd). Via Enphase Enlighten kan je het systeem uitlezen. Optioneel kan er ook nog een IQ Battery voor opslag aan de IQ Gateway gekoppeld worden.

De verschillende onderdelen zullen verder worden uitgelicht.

(Terug naar inhoudsopgave)


https://tweakers.net/fotoalbum/image/BWvVxTlvqQMNKx8zETW9B7LD.png

Vandaag de dag is een Enphase systeem opgebouwd met micro omvormers uit de IQ7 of IQ8-serie. Voorheen had je nog de IQ6, S280, M215 en M250, maar deze worden niet meer geleverd (en kunnen ook maar lage wattage panelen aan).

TIP: wil je weten welk type micro het beste past bij het paneel dat je op het oog hebt? Pak de datasheet / technische specificaties van dat paneel er eens bij en vul deze excel sheet eens in.


IQ7-serie
De belangrijkste eigenschappen van de Enphase IQ-7 serie micro omvormers:
  • Kunststof, waterdichte behuizing (IP 67)
  • Klasse II, dubbel geïsoleerd
  • Lichtgewicht (ca 1kg)
  • Niet corrosief
  • 96,5% efficiency
  • Vervangbare DC input (stekker)
De IQ7-serie micro omvormers bestaat uit 4 types met deels verschillende eigenschappen. De belangrijkste eigenschappen zijn als volgt:


IQ7
https://tweakers.net/fotoalbum/image/C4dGqv7dTeZRpn6qfwtJXDnX.png
IQ7+
https://tweakers.net/fotoalbum/image/VlGZxIdCljpM2QG9lMvxELhl.png
IQ7X
https://tweakers.net/fotoalbum/image/DIWZ9kELxGLF5LHtrXtEKfax.png
IQ7A
https://tweakers.net/fotoalbum/image/qdmwceAwuKr9yKdgpVIMOA6r.png
Volledige benaming
IQ7-60-2-INT / IQ7-60-M-INT*
IQ7PLUS-72-2-INT / IQ7PLUS-72-M-INT*
IQ7X-96-2-INT
IQ7A-72-2-INT / IQ7A-72-M-INT*
Vermogen per PV module
235W – 350W+
235W – 440W+
320W – 460W+
295W – 460W+
PV paneel soort
alleen 60 cells
60 en 72 cells
alleen 96 cells
60-cell / 120-half-
cell en 72-cell / 144-half-cell
Maximale invoer gelijkstroom
48V
60V
80V
58V
Spanningsbereik MPP
27V – 37V
27V – 45V
53V – 64V
18V – 58V
Piek uitgangsvermogen
250VA
295VA
320VA
366VA
Maximale uitgansgstroom
1,04A
1,26A
1,37A
1,52A
Efficiëntie
96,5%
96,5%
96,5%
96,5%
Afmetingen (zonder plaat)
212x175x30,2mm
212x175x30,2mm
212x175x30,2mm
212x175x30,2mm
Gewicht
1,08kg
1,08kg
1,08kg
1,08kg
Max aantal per fase per kabelsectie
16
13
12
11


* Modelnummers met een "2" bevatten de vereiste Q-DCC-2-adapterkabel, terwijl die met een "M" een geïntegreerde MC4-connector bevatten. Meer info

https://tweakers.net/i/gO_vXphGsVa7523pijzlfKSGKMU=/100x75/filters:strip_icc():strip_exif()/f/image/XIGLU2a1vBrmdgos2bmWqA9I.jpg?f=fotoalbum_small



IQ8-serie
In de VS al enige tijd beschikbaar, maar sinds december 2022 ook in Nederland. In tegenstelling tot de IQ7 zijn er bij de IQ8 5 versies. Het grootste verschil van de IQ8 serie t.o.v. de IQ7 serie, is dat de IQ8 serie off-grid** kan werken. Ten tijde van bijvoorbeeld stroomuitval kan de opgewekte zonnestroom direct gebruikt worden. Met de IQ7 serie kan dat alleen via de accu / thuisbatterij. Verder zijn er t.o.v. van de IQ7 serie weinig verschillen; het is een nieuwe generatie, net wat betere specificaties en er kunnen met name grotere wattage panelen op aangesloten worden en hebben dus een hoger uitgangsvermogen. De IQ8 serie komt naast de IQ7 serie te staan. De IQ7 zal beschikbaar en ondersteund blijven.

IQ8+
https://tweakers.net/fotoalbum/image/QGNqXMxWnGH4aGhPqSLtEYx7.png
IQ8M
https://tweakers.net/fotoalbum/image/HD43A0mnEAvriRizyU1rSQni.png
IQ8MC
https://tweakers.net/fotoalbum/image/ZOb9nCKqeEQLSsinppY2Uy6r.png
IQ8AC
https://tweakers.net/fotoalbum/image/r8tmjVK65Dmw26jONfhWoSQ4.png
IQ8HC
https://tweakers.net/fotoalbum/image/kvQ4cqBEtSK3BEUNdhJxuQ27.png
Volledige benaming
IQ8PLUS-72-M-INT
IQ8M-72-M-INT
IQ8MC-72-M-INT
IQ8AC-72-M-INT
IQ8HC-72-M-INT
Vermogen per PV module
235W-440W
260W-480W
260W-480W
295W-530W
320W-560W
PV paneel soort
54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell
54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell
54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell
54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell
54-cell / 108 half-cell, 60-cell / 120 half-cell, 66-cell / 132 half-cell, 72-cell / 144 half-cell
Maximale invoer gelijkstroom
60V
60V
60V
60V
60V
Ingangsspanning bij starten
22V
22V
22V
22V
22V
Spanningsbereik MPP
27V – 45V
30V – 45V
25V – 45V
28V – 45V
29,5V – 45V
Piek uitgangsvermogen
300VA
330VA
330VA
366VA
384VA
Maximale uitgansgstroom
1,3A
1,43A
1,43A
1,59A
1,67A
Max aantal per eenfasig / meerfasig circuit van 20A
12 (L+N) /
36 (3L+N)
11 (L+N) /
33 (3L+N)
11 (L+N) /
33 (3L+N)
10 (L+N) /
30 (3L+N)
9 (L+N) /
27 (3L+N)
Efficiëntie
97,1%
97,2%
96,7%
96,6%
96,8%
Afmetingen (zonder plaat)
212x175x30,2mm
212x175x30,2mm
212x175x30,2mm
212x175x30,2mm
212x175x30,2mm
Gewicht
1,1kg
1,1kg
1,1kg
1,1kg
1,1kg

** IQ8 heeft de mogelijkheid om offgrid te werken, maar daar is een IQ System Controller bij vereist (welke momenteel nog niet in NL verkrijgbaar is). Deze controller zorgt ervoor dat ten tijden van stroomuitval de opgewekte stroom van de panelen NIET terug naar het net kunnen vloeien, maar altijd binnen het huis blijven. Naar verwachting gaat deze IQ System Controller tussen de €2000 en €3000 (!) kosten, waarbij de vraag rijst of dit met ons stabiele stroomnet ooit interessant gaat worden.


Maximaal aantal micro omvormers in een PV systeem
Afhankelijk van je hoofdaansluiting kunnen er een maximaal aantal micro omvormers worden aangesloten. Bij Enphase is dit als volgt:

Hoofdaansluiting
Max. afzekering
IQ7
IQ7+
IQ7X
IQ7A
IQ8+
IQ8M
IQ8MC
IQ8AC
IQ8HC
1x25A*
1x16A
15
12
11
10
12
11
11
10
9
1x35A*
1x20A
19
15
14
13
15
13
13
12
11
1x40A*
1x25A
24
19
18
16
19
17
17
15
14
3x25A
3x16A
46
37
34
31
36
33
33
30
28
3x35A
3x20A
57
47
43
39
46
41
41
37
35
3x50A
3x30A
86
71
65
58
69
63
63
56
53
3x63A
3x40A
115
94
87
78
92
83
83
75
71

*Let op een evenredige verdeling tussen de fase.
Deze lijst is indicatief, reken altijd na wat je ontwerp van PV systeem doet!

(Terug naar inhoudsopgave)


https://tweakers.net/fotoalbum/image/GG2sJfwhjv3lw03WNEqy6qOA.png

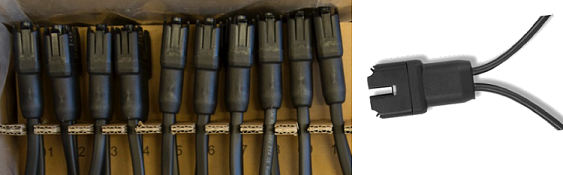

De micro omvormers worden verbonden met de IQ-cable van Enphase. Deze kabel is verkrijgen voor 1-fase en 3-fase systemen, en ook in verschillende, vaste lengtes tussen de connectoren.

De belangrijkste eigenschappen van de Enphase IQ-cable:
  • Verkrijgbaar in 1 fase (2 aderen) en 3 fase (4 aderen)
  • Verkrijgbaar in verschillende lengtes, afhankelijk welke positie van de PV module je kiest (portrait of landscape).
  • Dubbel geïsoleerd
  • Je koopt ‘per stekker’, maar je krijgt 1 lange kabel met connectoren. Dus als je 10 stekkers besteld, krijg je 1 lange kabel met 10 connectoren, met de vast gekozen lengte daartussen.


De IQ-cable komt in 6 varianten, maar grotendeels met dezelfde eigenschappen. Het gaat met name om de fase en de lengte tussen de connectoren.


Produktreferentie
Spanning
Ampacity Rating
Afstand tussen aansluitingen
Stand PV module
Q-25-10-240 (eenfasige)
250VAC
25A
1,1m
Portrait (staand)
Q-25-17-240 (eenfasige)
250VAC
25A
1,8m
Landscape (liggend)
Q-25-20-200 (eenfasige)
250VAC
25A
2,2m
Landscape (liggend)
Q-25-10-3P-240 (driefasen)
250VAC
25A
1,1m
Portrait (staand)
Q-25-17-3P-240 (driefasen)
250VAC
25A
1,8m
Landscape (liggend)
Q-25-20-3P-200 (driefasen)
250VAC
25A
2,2m
Landscape (liggend)


(Terug naar inhoudsopgave)

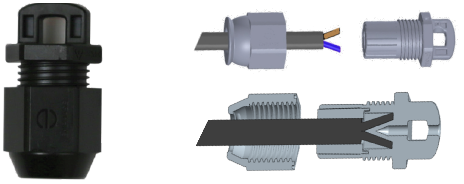

Terminator (afsluitdop)
Aan het einde van de string, na de laatste micro omvormer komt een afsluitdop (ook wel terminator genoemd) aan de IQ-cable. Ook deze komt in een 1-fase en een 3-fase variant.





(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/UHpi4YB3pky0YUvCZ4FVJruI.png
Vanaf de laatste micro omvormer of lasdoos trek je een YMVK kabel naar de meterkast. Afhankelijk of je een 1-fase of een 3-fase systeem hebt, kies je voor een 3-aderig YMVK kabel of een 5-aderig YMVK kabel. Dikte moet minimaal 2,5mm2 zijn, bij een grote te overbruggen afstand is het wellicht beter om een 4mm2 kabel te kiezen om minder verlies te hebben.



Voor de verbinding tussen de IQ-cable en de YMVK kabel kan je kiezen voor een lasdoos of een kabelmof. In een lasdoos kan je meerdere stringen samenvoegen, en vervolgens 1 YMVK kabel naar de meterkast trekken. Zorg er wel voor dat dit een waterdichte verbinding wordt. Je kunt daarvoor giethars gebruiken, zodat het in de lasdoos één massief, waterdicht geheel wordt. Eventueel nadeel is wel dat je er niets meer aan kunt veranderen (je zult de kabels moeten afknippen). Maar: vocht en AC gaan niet samen, dus zeker belangrijk!



Voor het verlengen of overbruggen van afstanden tussen 2 rijen panelen kan je ook kiezen voor een elegantere oplossing zoals een waterdichte kabelverbinder. Deze zijn ook afgesloten met rubbere ringen om het waterdicht te maken en zijn voor zoals 1 fase als 3 fase verkrijgbaar. Onderstaande kabelverbinder die ik heb gebruikt zijn IP68.




Aarden
Zowel de 1-fase als 3-fase YMVK kabel heeft een aardedraad. Echter heeft de IQ-cable geen aardedraad omdat deze dubbel geïsoleerd is. Toch moet je het systeem wel aarden, en daarom is verstandig om vanuit de lasdoos de aardedraad naar het rek te brengen en daar aan te bevestigen. Zorg ervoor dat elk rek waar panelen op liggen verbonden zijn met een aardedraad.

Sidenote: een aardedraad voorkomt trouwens niet dat het systeem het overleeft bij een blikseminslag, zoals bij mij in augustus 2020 gebeurde (directe inslag bij mijn buren).

https://tweakers.net/i/Ryu6ccWsHXWMwAOxoe1NkaLfJ7U=/100x75/filters:strip_icc():strip_exif()/f/image/kjBIMQyIQ1KAbxqigEkVz9gf.jpg?f=fotoalbum_small https://tweakers.net/i/3Tnn1RrP8tOErJqeonBiv1cwG60=/100x75/filters:strip_icc():strip_exif()/f/image/bIrfveHU8KrVtriYRuRCUC3h.jpg?f=fotoalbum_small

(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/v4CtFhsoDw9Ek7xkU69yL3kp.png

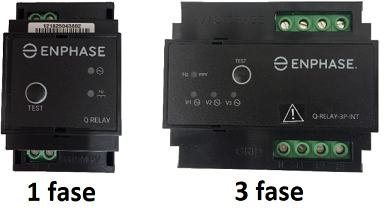

Ook het IQ-relay / (Q-relais) komt in een 1-fase en een 3-fase variant. Het is een fase ontkoppelaar dat fungeert als een beveiliging m.b.t. spanningsschommelingen in het systeem. De installatiehandleiding van Enphase omschrijft het als volgt:
In Enphase-installaties fungeert het Q-relais (grid gestuurd relais) als een galvanisch ontkoppelingsapparaat. Dit is ontworpen voor enkel of meerfasig gebruik en is voorzien van ingebouwde schakelaars. Tijdens gespecificeerde abnormale toestanden, ontkoppelt het Q-relais de Enphase-micro-omvormers van het wisselstroomnetwerk, en wan¬neer de spanning weer normaal is en de netfrequentie zich binnen het aanvaardbare bereik bevindt, verbindt het Q-relais de micro-omvormers weer met het wisselstroomnetwerk. Het Q-relais heeft ingebouwde detectiemogelijkheden die de gelijkstroominjectie kunnen detecte¬ren die is vereist volgens de VDE V 0126-1-1-vereisten. Het Q-relais werkt samen met de Envoy-S om te voldoen aan de noodzaak tot het verbreken van de lijn- en neutraalgeleiders op basis van de netwerkvereisten.


Het maximaal aantal micro omvormers achter een 1 of 3 fase IQ-Relay is als volgt:

Type micro
VA
IQ-Relay 1 fase (20A)
IQ-Relay 3 fase (25A)
IQ7
250
18
23
per fase
IQ7+
295
15
19
per fase
IQ7X
320
14
17
per fase
IQ7A
366
10
12
per fase
IQ8+
300
15
19
per fase
IQ8M
330
13
17
per fase
IQ8MC
330
13
17
per fase
IQ8AC
336
13
17
per fase
IQHC
384
11
15
per fase


Is een IQ-Relay verplicht? Werkt het systeem ook zonder? Zie de FAQ.

(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/o2dNTvsFwEhVad9IUnLXnE8O.png
De IQ Gateway (voorheen Envoy) is het brein van het PV systeem. Hiermee wordt de data verwerkt en kan jij (d.m.v. Enlighten) o.a. de productie van je systeem inzien, en ook eventuele fouten. Momenteel zijn er 2 varianten van de IQ Gatway: de Standard en de Metered. Hoewel het kastje er van buiten hetzelfde uitziet, zijn van binnen grote verschillen. Kort gezegd: met de Standard kan je alleen maar de productie kant uitlezen, terwijl je met de Metered ook de consumptie kant kunt uitlezen.

De verschillen uitgelegd
Bron: Solar-bouwmarkt.nl



Versie van IQ-Gateway
Standard
S-Metered
Meterkastuitvoering
1-fase
1 of 3-fase
Geschikt voor micro omvormers serie
M-serie, IQ-serie
M-serie, IQ-serie
(productie) Opbrengstvolledige systeem per dag,
week, maand en totale looptijd
Ja
Ja
(productie) Opbrengst per paneel
Ja
Ja
(consumptie) Energieverbruik van de woning
Nee
Ja*
(consumptie) Teruglevering aan het net
Nee
Ja*
(consumptie) Geïmporteerde energie van het net
Nee
Ja*
Mogelijkheid tot aansluiten IQ battery (thuisbatterij)
Nee
Ja

*Het juiste aan CT-spoelen / meetspoelen moet geïnstalleerd zijn om de gegevens van de consumptie kant te kunnen zien in Enlighten of de app. Standaard worden 2 CT-spoelen / meetspoelen meegeleverd met de IQ Gateway Metered.

Configuratie (mbt Metered):Aantal CT-spoelen:
1-fase PV systeem op 1-fase meterkast2 (dus géén extra nodig)
1-fase PV systeem op 3-fase meterkast4 (dus 2 extra nodig)
3-fase PV systeem op 3-fase meterkast6 (dus 4 extra nodig)


TIP: We lezen vaak dat installateurs de CT meetspoelen niet vermelden op de offerte, of niet installeren in de meterkast. Tijdens de installatie van het systeem en de aanpassingen in de meterkast is dit een kleine moeite. Achteraf is het veel meer werk. Dus vraag er specifiek na bij je installateur!
Je kunt er eventueel ook voor kiezen om zelf de fasen uit te lezen met bijvoorbeeld een P1 meter.

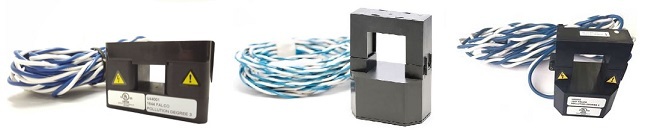

TIP: CT-spoelen (meetspoelen) installatiegids
TIP: Tips voor installeren van de CT-spoelen (meetspoelen)
TIP: Verschillende versies CT-spoelen
LET OP: voor de Belgische gebruikers onder ons: het lijkt erop dat het gebruik van de Envoy / IQ Gateway S-metered in combinatie met de CT-spoelen niet (zomaar)(volledig) werkt op het (Belgische) DELTA netwerk zonder nulgeleider of 3x230V. Zie ook dit bericht van @freyja19.





(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/voZ2vREuKTZ5SO2oPzN03dCB.png
Dit zijn de meest recente schematisch weergegeven aansluitschema's van Enphase.

Voor één groep, hier éénfase genoemd:


Voor twee (of meer) groepen, hier driefase genoemd:


Voor meer informatie, zie ook de volgende post van @drboneym :
drboneym in "Het grote Enphase topic"

De volgende installatieschema's komen uit de DHZ handleiding van Solar Bouwmarkt (versie nov 2022). Het is zeker de moeite waard om deze handleiding eens door te nemen als je een Enphase systeem overweegt. Er staat een schat aan informatie in, overzichtelijk weergegeven door de experts van Solar Bouwmarkt. Ik heb er destijds zeer veel aan gehad bij de installatie van mij eigen systeem. De handleiding is hier te vinden.

Voor IQ Gateway Standaard:
1 fase PV met 1 fase MK1 fase PV met 3 fase MK3 fase PV met 3 fase MK
SB Schema 1 fase PV 1 fase MK Standaard 2022
SB Schema 1 fase PV 3 fase MK Standaard 2022
SB Schema 3 fase PV 3 fase MK Standaard 2022

Voor IQ Gateway Metered:
1 fase PV met 1 fase MK1 fase PV met 3 fase MK3 fase PV met 3 fase MK
SB Schema 1 fase PV 1 fase MK Metered 2022
SB Schema 1 fase PV 3 fase MK Metered 2022
SB Schema 3 fase PV 3 fase MK Metered 2022


De volgende schema's komen uit een Enphase presentatie van april 2023, enkelfase en meerfase systeem:



Voorbeeld van mijn (inmiddels oude) groepenkast:



(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/Yskumm0RfY8VyG8LpXhFB4PG.png
Hoewel het op dit moment kostentechnisch niet echt rendabel is, heeft Enphase wel 2 thuisaccu’s ter beschikking, te weten de IQ Battery 3T en 10T. Deze accu’s zijn schaalbaar en uitbreidbaar. De Envoy S Metered is voorbereid op een accu aansluiting.



IQ Battery 3T
https://tweakers.net/fotoalbum/image/MaBr0deopHUx5dvrPy0zB7em.png
IQ Battery 10T
https://tweakers.net/fotoalbum/image/vCPNbg7pmlAQSQ5sGoW2hGqu.png
Totale capaciteit
3.5 kWh
10.5 kWh
Retour efficiëntie
96%
96%
Nominale DC-spanning
67,2V
67,2V
Maximale DC-spanning
75,6V
75,6V
Nominaal uitgangsvermogen
1.28 kVA
3.84 kVA
Nominale spanning / bereik
230/184-276 VAC
230/184-276 VAC
Nominale frequentie / bereik
50/47—52 Hz
50/47—52 Hz
Nominale uitgangsstroom
5.6 A
16.7 A
Afmetingen
430 x 775 x 188 mm
1283 x 775 x 188 mm
Gewicht
48,8 kg
143,6 kg
Behuizing
Buiten – IP55
Buiten – IP55
Compabiliteit
M215/M250, IQ7, IQ8 en Envoy-S metered
M215/M250, IQ7, IQ8 en Envoy-S metered
Communicatie
Draadloos 2,4GHz
Draadloos 2,4GHz
Garantie
>80% capaciteit, maximaal 10 jaar of 3600 cycli
>80% capaciteit, maximaal 10 jaar of 3600 cycli


(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/x56JZd7SXcYtPVTvOOwXbh6I.png

Nu heb je jouw systeem opgeleverd gekregen, en wil je natuurlijk als echter tweaker alles weten. Echter zijn er veel verschillende varianten van software met uiteenlopende functies, die worden geactiveerd a.d.h.v. welk type account je registreert. Er zijn 4 keuzes:
  • Ik wil een nieuw zonne-energie bedrijf registreren bij Enphase
  • Ik ben een installateur die werkt voor een bedrijf dat al een Enphase systeem heeft geïnstalleerd.
  • Ik ben een doe-het-zelf gebruiker die Enphase producten installeert
  • Ik ben een huiseigenaar
Uitleg in omgekeerde volgorde:
  • Ik ben huiseigenaar: Dit is de meeste kale versie. Je kunt enkel productiegegevens en eventuele storingen zien. Je kunt niets wijzigen. Je moet je systeem aan een installateur koppelen, zodat deze evt. wijzigingen kan doorvoeren.
  • Ik ben een doe-het-zelf gebruiker die Enphase producten installeert: Veel overeenstemming met een installateursaccount. Je kunt zelf het systeem aanmaken, wijzigen, storingen inzien etc. Echter bij evt. problemen en garantiegevallen zul je dat zelf rechtstreeks met Enphase Nederland moeten oplossen, en kan het niet via een installateur.
  • Ik ben een installateur die werkt voor een bedrijf: Het meeste uitgebreide versie, waarmee je zelfs meerdere systemen kunt beheren. Vrijwel alles is beschikbaar. Helaas is het niet zomaar mogelijk om dit account aan te maken, want je moet gekoppeld zijn aan een bedrijf. Maar, daar is een oplossing voor, zie het volgende punt:
  • Ik wil een nieuw zonne-energie bedrijf registreren: Als je van je hobby je beroep maakt. Maar: je kunt ook zelf een (fictief) bedrijf aanmaken zodat je jouw eigen Enphase systeem tot in detail kan beheren! Lees verder:
In de DHZ handleiding van Solar-Bouwmarkt is te lezen hoe je bedrijfsaccount aanmaakt en je eigen systeem koppelt en activeert. De handleiding is hier te vinden, kijk vanaf pagina 32. Note: bij evt. garantieclaims moet je dat zelf rechtstreeks met Enphase oplossen! Gelukkig wordt ook dat beschreven in de handleiding, zie vanaf pagina 43.

Samenvattend kan het heel handig zijn om 2 accounts te hebben (beide moeten met een eigen e-mailadres geregistreed worden): een huiseigenaar of DHZ account en een (fictief) bedrijfsaccount. Als je jouw huiseigenaar / DHZ account vervolgens koppelt aan je bedrijfsaccount kan je alles met je systeem doen en zijn er eigenlijk geen belemmeringen meer. Erg tof voor de tweaker in ons die alles zelf wil beheren en alles uit zijn systeem wil halen!

Indien je eigenlijk wel een DHZ-account wil, maar toch ook graag de garantie dat het bij een installateur staat, zou je kunnen overwegen om dit bijvoorbeeld voor Solar-Bouwmarkt.nl te laten instellen. Zij zeggen op hun site het volgende hierover:
Enphase levert alleen service en garantie via de professionele installateur bij wie de monitoring portal van het betreffende apparaat in beheer is. Om de garantie voor de particuliere DHZ-er te waarborgen maken wij voor u een monitoring portaal onder ons installateurs-account en registreren wij de Envoy voor u in dit monitoring portaal. U krijgt van Enphase daarna een uitnodiging om het account te activeren. U krijgt van ons de meest uitgebreide toegang die beschikbaar is. Na installatie stuurt u ons het legplan voorzien van de micro-omvormer-serienummers en wij stellen alles voor je in. Op deze manier weet je zeker dat je alles uit het systeem haalt wat er in zit en dat je in de toekomst zeker gewaarborgd bent van service en garantie.
Wilt u uw eigen monitoring instellen, hou dan rekening met het volgende: Voor het maken van een Enphase monitoring portaal heb je een Enphase 'Installer' account nodig. Helaas stelt Enphase deze niet beschikbaar aan particuliere DHZ-ers. Enphase stelt voor de particuliere DHZ-er een DHZ account beschikbaar, maar deze is beperkt in functionaliteit.
Ben je installateur en beschik je over je eigen ‘Installer’ account, geef dan bij de opmerkingen in de order duidelijk aan dat je zelf de monitoring wil registreren. De Envoy en micro-omvomers registreren onder je eigen installateurs-account, betekend automatisch dat je alle garantieclaims zelfs rechtstreeks met de Enphase Support Desk kan/moet afhandelen. Het is voor ons onmogelijk hierin te ondersteunen als de monitoring portal niet in ons beheer is.
Bron: https://www.solar-bouwmar...nitoring-portal-inst.html

Afhankelijk welk type account je hebt, heb je toegang tot vele sites / dashboards die Enphase te bieden heeft. Een overzicht (vul evt bij XXXXXXX in de url je locatie ID in):


My Enphase / My Enlighten
URL: https://enlighten.enphase...XXXXX?source=my_enlighten
Toegankelijk voor: huiseigenaar, DHZ, installateur, bedrijf
Het standaard dashboard waar elke (huis)eigenaar toegang tot krijgt bij oplevering van zijn Enphase systeem. Hier vind je de basis zaken omtrent status van het systeem, productie en (eventueel) consumptie.
https://tweakers.net/i/GE1IcMMAaTwRIxA1LjXZ-5NLQso=/100x75/filters:strip_icc():strip_exif()/f/image/7yxYjC6xAystGBWDAEqjKKIK.jpg?f=fotoalbum_small https://tweakers.net/i/BFb7sIlPkxwRIeoiiZSt9nDlMyo=/100x75/filters:strip_icc():strip_exif()/f/image/r2Dp3fG1MbspH0mshiglUvfX.jpg?f=fotoalbum_small https://tweakers.net/i/pBSS1N-AQDZft1VajRiVZRjle9o=/100x75/filters:strip_icc():strip_exif()/f/image/TBmEsjlHxzbhyTcP13SH1vmY.jpg?f=fotoalbum_small


MyEnphase app (mobiel)
De mobiele versie van My Enphase / My Enlighten
Toegankelijk voor: huiseigenaar, DHZ, installateur, bedrijf
https://tweakers.net/i/HS0hvWr08EbOmunwCKHV8_NHAns=/100x75/filters:strip_exif()/f/image/jBZAg4Z2AJQvA0ondQBAmVv1.png?f=fotoalbum_small https://tweakers.net/i/AFDC4zic_z5qZRj2Sj4Yo5RvfwA=/100x75/filters:strip_icc():strip_exif()/f/image/M8M0XCMrpZ7t4S1zleRSdTEo.jpg?f=fotoalbum_small


Enlighten Manager
URL: https://enlighten.enphaseenergy.com/
Toegankelijk voor: DHZ, installateur, bedrijf
In Enlighten Manager kan je jouw systeem beheren. Je kunt veel zaken uitlezen, je systeem aanpassen, legplan maken / aanpassen, apparaten toevoegen of verwijderen, storingen uitlezen.
https://tweakers.net/i/BESSCEN-CdYwG2BZ416HzBlU3Dk=/100x75/filters:strip_icc():strip_exif()/f/image/sP7uUSgo8noXuXENqjbsy29z.jpg?f=fotoalbum_small https://tweakers.net/i/LNIP-txt6u1PnvmXl85I-Xgn2Cc=/100x75/filters:strip_icc():strip_exif()/f/image/f9pVFr79mR5JN5YerFvMTmhp.jpg?f=fotoalbum_small https://tweakers.net/i/vre-i0UBB8-ipwUekpFcnLEKA1c=/100x75/filters:strip_icc():strip_exif()/f/image/eAen30io1TOCHK8kRCzDV6MU.jpg?f=fotoalbum_small


Installer toolkit app (mobiel)
Toegankelijk voor: DHZ, installateur, bedrijf
Mede door met deze app ook lokaal verbinding te maken met IQ Gateway, kan je alles in het systeem configuren. Deze app gebruiken installateurs als ze een nieuw systeem plaatsen / opleveren.
https://tweakers.net/i/SJ9b0ew6x5KwDjNG9RR0_yxvKWk=/100x75/filters:strip_exif()/f/image/vGBWn2Oo6jObizGiTtcYXBo9.png?f=fotoalbum_small https://tweakers.net/i/ZZszBMe3vPg7xizoqEKFcTr8_38=/100x75/filters:strip_exif()/f/image/QlyzsnI9mjjmagfbsJtRzaiM.png?f=fotoalbum_small https://tweakers.net/i/HyooSBVmCU5Zjsg9iHpMAeuLM_g=/100x75/filters:strip_exif()/f/image/Smk4w6HdHZ0i27eA1KYBJPmL.png?f=fotoalbum_small https://tweakers.net/i/T2ko1rC8JD5RUgsi5PLb4tlzBUw=/100x75/filters:strip_exif()/f/image/bLe98Rb4YcRXLE7YBm1PgLbL.png?f=fotoalbum_small https://tweakers.net/i/v3IvDDGz0JR6rIc75azut9uJ3O8=/100x75/filters:strip_exif()/f/image/U2LYANYX7l18yW71YSQAukDk.png?f=fotoalbum_small


Service Manager
URL: https://service.enphaseenergy.com/nl
Toegankelijk voor: installateur, bedrijf
In de service manager kunnen installateurs meerdere systemen beheren. Het is vooral bedoelt voor monitoring, op te hoogte te komen van storingen en RMA / garantie verzoeken af te handelen.
https://tweakers.net/i/b8t5n-frmQL9ldruLLaD4MYv9Z8=/100x75/filters:strip_icc():strip_exif()/f/image/7teFEkvsMcUkCn646yDEbKSD.jpg?f=fotoalbum_small https://tweakers.net/i/G8uvrk8xG8xzTFEkap4bz87uNYU=/100x75/filters:strip_icc():strip_exif()/f/image/7nnxU7fuskpGVrTMnOfxyDWI.jpg?f=fotoalbum_small


Enlighten Manager app (mobiel)
De mobiele versie van Service Manager
Toegankelijk voor: installateur, bedrijf
https://tweakers.net/i/KrGJgyLdAXB_wbcMjrEDq6RUxyc=/100x75/filters:strip_icc():strip_exif()/f/image/HYmN2BoZT1SPM4fe3lWJsNjq.jpg?f=fotoalbum_small


Systeem dashboard
URL: https://enlighten.enphase...ard/sites/XXXXXXX/summary
Toegankelijk voor: DHZ, installateur, bedrijf
Ander onderhouds dashboard waar je ook live data kunt uitlezen. Indien je inlogt met bedrijfsaccount kan je nog net wat meer, o.a. verschijnt er dan een tabblad System Diagnostics (deze zie je met een DHZ account niet).
https://tweakers.net/i/ls5jZXzoqxdq6k29YJuloQZHeog=/100x75/filters:strip_icc():strip_exif()/f/image/yq8VgPIqxBL8xUKCFm6AcwTh.jpg?f=fotoalbum_small https://tweakers.net/i/Q-5HBF2w6oIf2v5DmUVq90Nb2YA=/100x75/filters:strip_icc():strip_exif()/f/image/vGELTea2yP4kZJqavEdS8zBl.jpg?f=fotoalbum_small https://tweakers.net/i/3hYUBR33DEB356NWXTjEdQMSp4s=/100x75/filters:strip_icc():strip_exif()/f/image/ubKxKB6clZ9dTO0eeOLlFwcB.jpg?f=fotoalbum_small


Systeem overzicht (lokaal)
URL: http://envoy/home (of vul ipv 'envoy' het lokale IP-adres van de Envoy / IQ Gateway in)
Toegankelijk voor: lokaal, dus jijzelf
Systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway. Dit is een 'alleen lezen' modus.
https://tweakers.net/i/wi347mdX63M04Pkah544Le4GOM4=/100x75/filters:strip_icc():strip_exif()/f/image/8xQ55gwSbB02coNn0hPAilcT.jpg?f=fotoalbum_small


Installer setup (lokaal)
URL: http://envoy/installer/setup/home (of vul ipv 'envoy' het lokale IP-adres van de Envoy / IQ Gateway in)
Toegankelijk voor: lokaal, dus jijzelf
Systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway, maar omdat je installer toegangscodes nodig hebt om hier in te komen, kan je ook zaken configureren. Zie het andere topic hoe je daar aan kunt komen en wat er dan allemaal beschikbaar is: [Enphase] Haal meer uit je Envoy!
https://tweakers.net/i/RPdl-AMUqfSULJ2uhGnSQsY4KgY=/100x75/filters:strip_icc():strip_exif()/f/image/jgQedn6gRgvMKKovCUDttzne.jpg?f=fotoalbum_small https://tweakers.net/i/06ffpJ-RqxuArYZXJqUm_oAuraM=/100x75/filters:strip_exif()/f/image/qhq6ljTCzBqHRrw0g0uySY86.png?f=fotoalbum_small


Classic systeem overzicht (lokaal)
URL: http://envoy/home?classic=1
Toegankelijk voor: lokaal, dus jijzelf
Een wat veroudert systeemoverzicht rechtstreeks vanuit de Envoy / IQ Gateway.
https://tweakers.net/i/M9w1KdbrFp1iBQldCkdbD7DB65I=/100x75/filters:strip_icc():strip_exif()/f/image/rAQM5vZ669S0l2wCVuHmfUFk.jpg?f=fotoalbum_small

(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/XDE1lSmWnBU1S65jvLr5wPNU.png
Inhoudsopgave FAQ
• 1) Ik wil 400 / 420 / 440 / 4xx wp panelen nemen. Is het beter om dan voor IQ7A te kiezen ipv IQ7+? En hoe zit het voor de IQ8 serie?
• 2) Kan ik verschillende modellen micro omvormers met elkaar combineren?
• 3) Is het mogelijk om de automatische firmware / software updates van de Envoy en / of micro's uit te zetten?
• 4) Kan ik firmware / software updates ook forceren?
• 5) Waar vind ik de firmware versie van mijn micro omvormers?
• 6) Is een Q-relais wel of niet verplicht?
• 7) Kan ik een andere fasekoppelaar gebruiken dan het Q-relais?
• 8 ) Ik wil mijn zwembadpomp / werkplaats / campingtent /<insert random remote place> direct van zonne-energie voorzien, zonder aansluiting op de meterkast (off-grid); kan dat?
• 9) Gaat Enphase de lokale API dichtzetten en kan ik dus geen lokale data meer uit de Envoy halen?
• 10) Hoe kan ik mijn Enphase systeem koppelen aan PVOutput?
• 11) Kunnen zonnepanelen met een andere cellindeling / aantal ook op IQ/+/X/A?
• 12) Zijn ferrietringen in de groepenkast nodig?
• 13) Welk netwerkprofiel (2013/2019) moet ik gebruiken voor de micro omvormers?
• 14) Ik heb een (standaard) huiseigenaar account. Hoe kan ik mijn systeem volledig in beheer nemen?
• 15) Mijn systeem valt gedurende de piekuren uit / verminderd productie, waar ligt de oorzaak / hoe kan ik dat controleren?

(Terug naar inhoudsopgave)



Q1: Ik wil 400 / 420 / 440 / 4xx wp panelen nemen. Is het beter om dan voor IQ7A te kiezen ipv IQ7+? En hoe zit het voor de IQ8 serie?
A: Het is een vraag die regelmatig in dit topic voorkomt. De meningen zijn er soms wat over verdeeld, maar met name door de ligging van NL en de zonkracht hier, kan je tot ca 450wp panelen prima voor IQ7+ gaan, dan voor de duurdere IQ7A. Bij mooie dagen zal er sprake zijn van wat aftopping, maar dat weegt niet op tegen de meerkosten (ca €40-50 per micro) die je aan de IQ7A kwijt bent. Ook Enphase zelf heeft een studie online gezet, waarin ze dit uitleggen. Posts met meer uitleg en voorbeelden die het bekijken waard zijn:
Uitleg / informatie: deze, deze en deze.
Praktijkvoorbeelden: deze, deze, deze en deze.
Waarom aftoppen niet erg is (Solar-Bouwmarkt)
Aanvulling april 2023: Vul in deze sheet de specificaties van het zonnepaneel in en zie welke micro omvomer het meest geschikt is.
Update mbt IQ8 serie: Enphase heeft onlangs een casestudie uit zuid Frankrijk vrijgegeven, waaruit blijkt dat de verschillen / verliezen tussen IQ8MC, IQ8AC en IQ8HC over 25 jaar beperkt zijn. Dat is dus in zuid Frankrijk, gericht op het zuiden en met een hellingshoek van 33 graden. Die omstandigheden daar zijn veel gunstiger dan hier in Nederland. Hoogstwaarschijnlijk zullen de verliezen in een installatie in NL nog minder zijn. Let dus goed op de prijsverschillen tussen de micro's en staar je niet blind op die paar kWh's meer die je in theorie zou krijgen bij een duurdere omvormer. De casestudie is hier te downloaden.

(Terug)

Q2: Kan ik verschillende modellen micro omvormers met elkaar combineren?
A: Ja, dat kan. Je kunt de IQ7, IQ7A, IQ7X en IQ7A binnen 1 systeem met elkaar combineren. Zelfs verschillende modellen op 1 string is geen probleem. Let er wel op dat je het maximale vermogen per fase niet overschrijdt.
Tevens kan je ook in een systeem met bijvoorbeeld enkel M250 omvormers, een speciale M250-IQ7 omvormer plaatsen, mocht je geen M250's meer kunnen krijgen. Deze heeft ook special adapterkabel om de IQ7 op je bestaande M250-string te koppelen.
https://tweakers.net/i/v6oUZmfb48eOM-AQF5JuWRsvrAI=/100x75/filters:strip_icc():strip_exif()/f/image/02or59JthzdLUzoCgd58V5n6.jpg?f=fotoalbum_small https://tweakers.net/i/H5TQD-4B9zWbBNwlhpvBLo1bzyc=/100x75/filters:strip_icc():strip_exif()/f/image/xTFkW6eg0j97rRtYPP59jwWE.jpg?f=fotoalbum_small
(met dank aan @Zuluman )
Toevoeging 12-12-2022: De nieuwe IQ8 micro omvormers kunnen niet in combinatie met andere series gebruikt worden! Indien je dus al een systeem met IQ7 hebt liggen, kan je niet uitbreiden met IQ8. Dit komt omdat bij de installatie van de Envoy / IQ Gateway de juiste software wordt gedownload / geïnstalleerd, en die is voor de IQ7 en IQ8 verschillend (ander protocol). Mocht je echt een IQ8 systeem naast je IQ7 systeem willen installeren, dan zul je deze een eigen Envoy / IQ Gateway en Q-relais moeten geven.
(Terug)

Q3: Is het mogelijk om de automatische firmware / software updates van de Envoy en / of micro's uit te zetten?
A: Ja dat is mogelijk, via de Installer Toolkit app. Daarin kan je het automatisch updaten van de Envoy uit zetten. Omdat de micro omvormers hun (firmware) updates via de Envoy krijgen, blokkeer je dat ook als je de updates voor de Envoy uitschakelt. Het is dus niet mogelijk om het seperaat aan of uit te zetten.
Ga in de Toolkit app naar Menu > Instellingen
Toolkit software update
(met dank aan @Copitano )
(Terug)

Q4: Kan ik firmware / software updates ook forceren?
Nee, dat is niet mogelijk. Ook een installateur kan dat niet. Alleen Enphase zelf kan dat eventueel doen.
(Terug)

Q5: Waar vind ik de firmware versie van mijn micro omvormers?
A: In de Enlighten app: Menu > Systeem > Apparaten > Microinverters
A: In MyEnlighten (nieuwe versie): Menu > Systeem > Apparaten
(Terug)

Q6: Is een Q-relais wel of niet verplicht?
A: Er spelen 2 zaken een belangrijk rol: de NEN1010 / VDE0126 norm, en het Bouwbesluit 2012. De NEN1010 en de VDE0126 norm verplichten een galvanische scheiding als overspanningsbeveiliging. Dat is in dit geval het Q-relais. Echter hebben de micro omvormers van zichzelf al een softwarematige overspanningsbeveiliging ingebouwd, waarbij het resultaat dus hetzelfde is als bij een galvanische scheiding. Zonder Q-relais is dus mogelijk. Maar de NEN1010 norm zegt dus anders. Echter is de NEN1010 dus een norm, en geen wet. Dus vanuit die invalshoek is het Q-relais niet verplicht.
Maar dan is er nog het Bouwbesluit 2012. Dat is wel een wet. En in het Bouwbesluit 2012 is de NEN1010 opgenomen. Dus vanuit die invalshoek is het Q-relais wel verplicht. Echter lijkt daar ook weer een uitzondering op te zitten. Het Bouwbesluit 2012 is ingewikkelde materie en lastig te lezen voor een leek. Zover ik het begrijp, is het bij nieuwbouw verplicht en bij bestaande bouw niet. Onder de streep zou het dus betekenen dat je in een bestaande woning een Enphase systeem zonder Q-relais kunt installeren, en bij nieuwbouw verplicht bent om wel het Q-relais te installeren (but please correct me if i'm wrong).
UPDATE 9-9-2022: Enphase heeft de whitepaper mbt de Q-relais geupdate. De laatste versie is hier te vinden (versie juli 2022). Belangrijkste zin daaruit: "Omdat de normen algemeen geldend zijn voor de hele markt en niet specifiek geschreven zijn op Enphase micro-omvormers, erkennen regelgevers de HF-transformator nog niet". Je kunt dat de conclusie trekken dat de Q-relais vereist is om volledig aan de norm te voldoen.
(Terug)

Q7: Kan ik een andere fasekoppelaar gebruiken dan het Q-relais?
A: Ja dat kan. @visker999 heeft een lijstje gekregen van Enphase van andere fasekoppelaars die ook door Enphase erkend worden. Hierin worden genoemd de Legrand LPC-01, Delta Dore 6051046, Minos Caps3 62054 en Bialon PC-03 of PC-04. @drboneym heeft daar wel wat op- en aanmerkingen over, met als conclusie dat de Bialon PC-04 de beste keuze is.
(Terug)

Q8: Ik wil mijn zwembadpomp / werkplaats / campingtent /<insert random remote place> direct van zonne-energie voorzien, zonder aansluiting op de meterkast (off-grid); kan dat?
A: Nee, dat is niet mogelijk. De IQ7-serie heeft 'grid' nodig om te kunnen werken, en moet daarom dus altijd aangesloten zijn, via de Envoy in de meterkast aan het stroomnet. Hoogstwaarschijnlijk zal de IQ8-serie, die in de loop van 2023 in Europa zal verschijnen, dit wel kunnen.
(Terug)

Q9: Gaat Enphase de lokale API dichtzetten en kan ik dus geen lokale data meer uit de Envoy halen?
A: In Australië is een discussie ontstaan nadat enkele gebruikers erachter kwamen dat ze niet meer lokaal data uit de Envoy konden halen, omdat Enphase de API dichtgezet zou hebben. Daar is een aardige rel om ontstaan, wat een topic met meer dan 500 berichten maakte. Echter lijkt het erop dat het een fout van Enphase is, en dat het niet de bedoeling is om de API dicht te zetten. Misschien dat ze met tijdelijke tokens van bijvoorbeeld een half jaar willen gaan werken, om zo de beveiling te verhogen (aldus Enphase). Ik heb enige tijd geleden de moeite genomen om dat hele topic door te lezen, belangrijke punten te verzamelen en daar een conclusie uit te trekken. Mijn bevindingen kan je hier vinden: Pazo in "Het grote Enphase topic"
Het topic bij Enphase loopt nog steeds, dus wellicht dat er inmiddels nieuwe ontwikkelingen zijn.
EDIT 27-7-2022: Het lijkt erop dat Enphase begonnen is met firmware versie 7 uit te rollen, en daar onstaan problemen met het uitlezen van de API. Zie Pazo in "[Enphase] Haal meer uit je Envoy!"
EDIT Nov 2022: Inmiddels is het duidelijk dat de nieuwe Envoy's / IQ Gateway's die geïnstalleerd worden, firmware versie 7 hebben. Ook kan het zijn dat als je automatisch updaten toestaat, dat binnenkort versie 5 wordt geupdate naar versie 7. En daarbij is de API niet meer op dezelfde manier toegankelijk als bij versie 5. Het andere topic, [Enphase] Haal meer uit je Envoy!, heeft onlangs een grote update gehad waarbij het onderscheid wordt gemaakt tussen firmware versie 5 en versie 7.
(Terug)

Q10: Hoe kan ik mijn Enphase systeem koppelen aan PVOutput?
A: Als je het systeem in PVOutput aangemaakt hebt, kan bij systemsettings onder Automatic Uploadings het Enlighten ID en de API key invullen. Deze twee kan je beide vinden in de Enlighten app:
Het ID onder Menu > Systeem >Sitegegevens (locatie-id)
API onder Menu > Account > Mijn toegangscontrole (helemaal onderaan)
https://tweakers.net/i/z0srh8ng9DcMpGD_ctjYlP0tbH4=/100x75/filters:strip_icc():strip_exif()/f/image/rKLL3JI2lL7Ew0LCqbTmSGSY.jpg?f=fotoalbum_small
(in de afbeelding hierboven is de User-ID je API-code)
N.B.: De Poll interval van 15 min werkt niet bij een gratis account. PVoutput zal 1x per uur de gegevens vanuit je Enphase systeem uploaden. Bij een donatieaccount kan je dit verkleinen tot 20 minuten.
Belangrijke toevoeging 17-7-2022: Vanaf 16 augustus 2022 moet je gebruik maken van de Enphase API v4. Je moet je systeem in PVOutput daarvoor aanpassen. Zie Pazo in "Het grote Enphase topic" voor meer info.
(Terug)

Q11: Kunnen zonnepanelen met een andere cellindeling / aantal ook op IQ/+/X/A?
A: De verschillende micro omvormers zijn geoptimaliseerd voor zonnepanelen met een bepaalde cellindeling. Zo zou de IQ7+ alleen 60 en 72 cells panelen aankunnen, maar dat is niet zo. Het gaat er met name om dat de specificaties van het paneel binnen die van de micro omvormer vallen, zoals Voc, Vmp, Isc en nog meer. Pak de datasheet van het beoogde paneel erbij, en vul de caculator eens in (klik als je paneel er niet bij staat op 'Aangepast model' en vul de waarden in). Zo heb ik bijvoorbeeld 120 half cell panelen op IQ7+ zitten, wat prima werkt. Stukje achtergrond mbt cellen in een paneel, zie drboneym in "Het grote Enphase topic"
Aanvulling april 2023: Vul in deze sheet de specificaties van het zonnepaneel in en zie welke micro omvomer het meest geschikt is.
(Terug)

Q12: Zijn ferrietringen in de groepenkast nodig?
A: Niet perse, maar het kan zijn dat je storing ondervind bij andere apparaten, dan is zeker raadzaam om ze wel te installeren. Persoonlijk: ik had ze eerst niet, maar nadat ik 9 panelen extra had geïnstalleerd ondervond ik storing op mijn draadloos weerstation. Na het plaatsen van de ferrietringen was dit opgelost. Ze kosten maar een paar euro, dus wellicht meteen meenemen bij de installatie, dat is altijd goedkoper dan achteraf moeten plaatsen. De juiste ferrietringen kopen maar dan goedkoper? Meer info hier.
Extra info van Enphase: Probleemoplossing micro-omvormer communicatie over het elektriciteitsnet (PLC) (.pdf).
(Terug)

Q13: Welk netwerkprofiel (2013/2019) moet ik gebruiken voor de micro omvormers?
A: Er zijn 2 netwerkprofielen die gebruikt kunnen worden, EN50438:2013 Netherlands en EN 50549-1:2019 RfG E02 Netherlands. Op zich maakt het niet zo veel uit welk profiel gebruikt wordt. 2013 werkt net zo goed als 2019. Die laatste is dus wat nieuwer, zitten wat aanpassingen in, en wordt waarschijnlijk bij iedere nieuwe installatie standaard gekozen. Mocht je geïnteresseerd zijn in de (technische) verschillen, zie deze afbeelding.
(Terug)

Q14: Ik heb een (standaard) huiseigenaar account. Hoe kan ik mijn systeem volledig in beheer nemen?
A: Met een huiseigenaar account kan je enkel 'lezen', zaken als de status van systeem, productie, eventueel consumptie. Indien je volledige controle over je systeem wilt hebben, zoals een installateur, dien je een (fictief) bedrijfsaccount aan te maken.
1. Maak bij Enphase een bedrijfsaccount aan: https://enlighten.enphaseenergy.com/manager/registration
Vezin een leuke bedrijfsnaam en vul een apart e-mailadres in (anders dan waarom je huiseigenaar account is geregistreed). Als je geen KvK nummer hebt, vul je een fictief/ niet bestaand KVK in.
2. Log in op je huiseigenaar account, selecteer Account -> Mijn toegangscontrole (Engels: Account -> My Access Control), en voeg daar onder het kopje Bedrijven (Engels: Companies) het e-mailadres van je nieuwe bedrijfsaccount.
3. Selecteer vervolgens jezelf als "Onderhoudsmonteur systeem" (Engels: "PV System Maintainer") en sla op.
https://tweakers.net/i/MvAkSZ0xYU4hyzYVD_xVHHOTg78=/100x75/filters:strip_icc():strip_exif()/f/image/i37Aa4DwNQDfQWUgAo825a1L.jpg?f=fotoalbum_small
4. Log uit en vervolgens weer in maar dan met je bedrijfsaccount inloggegevens en daar kun je nu jouw systeem volledig configureren.
Eventueel kan je na een aanpassing je onderhoudsmonteur weer terugzetten naar de oorspronkelijke.
(Terug)

Q15: Mijn systeem valt gedurende de piekuren uit / verminderd productie, waar ligt de oorzaak / hoe kan ik dat controleren?
A: Dit komt regelmatig in het topic terug, zeker naarmate de dagen langer en zonniger worden. Hoogstwaarschijnlijk is het 'te druk' op het stroomnet, worden de voltages te hoog en schakelen daarom meerdere omvormers uit. Bij een voltage van circa 253V zullen de micro's gaan afschakelen (al heeft dit ook deels te maken met je kabellengte en kabeldikte, dus kan ook bij een lager voltage gebeuren). Actuele voltages of meldingen (events) mbt voltages zijn op verschillende plaatsten te vinden, afhankelijk van welk type account en welke versie van de IQ Gateway (Envoy) te hebt (v5 of v7).

Met een standaard gebruikersaccount:
In Enlighten of in de Enphase app kan je helaas niets zien mbt voltages van de micro's of het systeem. Wel kan je lokaal de voltages opvragen via:
* (v5/v7) http://envoy/ivp/meters/reports/production
* (v5/v7) http://envoy/production.json?details=1 (output evt kopieren naar https://jsonlint.com om het meer leesbaar te maken)
Je kunt dan kunt dan per fase o.a. het voltage zien ("rmsVoltage"), indien je een IQ Gateway Metered hebt met geïnstalleerde CT spoelen.
Met versie 5 kan je hier vrij / zonder wachtwoord in, met versie 7 heb je een token nodig.

Met behulp van het installer wachtwoord (v5) of token (v7) (zie [Enphase] Haal meer uit je Envoy! hoe je daar aan komt), kan je ook lokaal inloggen op:
* (v5/v7) http://envoy/installer/setup/home?locale=en-US#more/events
* (v5/v7) http://envoy/event.json
Hier kan je geen voltages raadplegen, maar wel meldingen (events) m.b.t. te hoge voltages op de lijn / fases / micro's.
De fouten / meldingen waar je moet moet letten zijn o.a.: AC Voltage Out Of Range - Phase 1: Set, AC Voltage High: Set en Grid Instability: Set. Als de status 'Set' is, is het event geactiveerd en dus schakelen de micro's zicht uit. Al later de status 'Clear' is, is het event gereset en zou systeem weer moeten produceren.

Met een DHZ / Installateursaccount:
In Enlighten Manager kan je de voltages per micro inzien.
Klik in het tabblad 'Weergave' op een paneel, vervolgens op het grafiekje. Eventueel pas je het bereik aan naar bijvoorbeeld 'vandaag', en vervolgens klik je onderaan op 'wisselstroom'.
https://tweakers.net/i/sC9vT-uFLqzJpF1DVsEj611XMiw=/100x75/filters:strip_exif()/f/image/F1JPeb4ndgWd8ZPaHpKKpL7R.png?f=fotoalbum_small
(Terug)

(Terug naar inhoudsopgave)



https://tweakers.net/fotoalbum/image/C1OIYqV0kQNVeCgkYDA8A6rR.png

DatumDoorOmschrijving
16-2-2022PazoStart topic
16-2-2022PazoVerschillen PV systemen toegevoegd
Stuk over YMVK kabel toegevoegd
21-2-2022PazoStuk over thuisaccu aangepast
22-2-2022PazoScreenshots Enlighten toegevoegd
8-3-2022PazoUitleg over IQ7 "2" en "M" versies toegevoegd
9-3-2022PazoGegevens te verwachten IQ8-serie toegevoegd
2-5-2022PazoStart FAQ
1-6-2022PazoToevoeging inhoudsopgave en wat kleine wijzigingen
26-6-2022PazoToevoeging aansluitschema's
17-7-2022PazoPVOutput naar Enphase API v4 aanpassen
10-8-2022PazoUpdate / aanvullende info mbt IQ8 serie
22-9-2022PazoMededeling mbt naamswijzigingen in producten / diensten
30-10-2022PazoAanpassing / update stuk over de Envoy
25-11-2022PazoAanpassing / update installatieschema's
29-11-2022PazoAanpassingen FAQ
12-12-2022PazoAanpassingen mbt IQ8+ en IQ8M
13-2-2023PazoVerschillende kleine updates / aanpassingen
1-4-2023PazoLink naar sheet paneel-check icm micro toegevoegd
4-4-2023PazoStuk over IQ8 serie geupdatet
18-4-2023PazoCasestude mbt verlies / aftoppen IQ8 serie toegevoegd
19-4-2023PazoGroot onderhoud, ook veel visuele wijzigingen
25-4-2023PazoGrote update onderdeel Monitoring

[Voor 255% gewijzigd door Pazo op 31-05-2023 21:26]

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


Acties:
  • +2Henk 'm!
  • Pinned

  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Documentatie, handleidingen en video's
Algemene documentatie pagina van Enphase
Algemene brochure Enphase - compleet overzicht


Micro omvormers IQ7-serie
Technische specificaties IQ7, IQ7+ en IQ7X micro-omvormers
Verkorte installatiehandleiding voor Enphase IQ7, IQ7+ en IQ7X micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ7, IQ7+ en IQ7X micro-omvormers
Technische specificaties IQ7A micro-omvormers
Verkorte installatiehandleiding voor Enphase IQ7A
Technische vergelijking tussen IQ7+ en IQ7A (ENG) => Forumpost 1 en forumpost 2 met toelichting, thanks @Websphinxie


Micro omvormers IQ8-serie
Technische specificaties Enphase IQ8+ micro-omvormer
Technische specificaties Enphase IQ8M micro-omvormer
Verkorte installatiehandleiding voor Enphase IQ8+ en IQ8M micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ8+ en IQ8M micro-omvormers
Technische specificaties Enphase IQ8MC, IQ8AC en IQ8HC micro-omvormer
Verkorte installatiehandleiding voor Enphase IQ8MC, IQ8AC en IQ8HC micro-omvormers
Uitgebreide installatiehandleiding voor Enphase IQ8MC, IQ8AC en IQ8HC micro-omvormers
Wat u moet doen voordat u uw eerste IQ8 microinverter installeert
Updaten van de Envoy / IQ Gateway bij een IQ8 installatie


Q-relais
Enphase Q Relay Installatiehandleiding – Eenfasig
Enphase Q Relay Installatiehandleiding – Driefasig
Whitepaper Q-relais


IQ Gateway (Envoy)
Technische specificaties Enphase Envoy-S (Standaard)
Verkorte installatiehandleiding voor de Envoy-S (Standard)
Uitgebreide installatiehandleiding voor Enphase Envoy-S (Standaard)
Technische specificaties Enphase Envoy-S Metered
Verkorte installatiehandleiding voor de Envoy-S Metered
Uitgebreide installatiehandleiding voor Enphase Envoy-S Metered
Installatiegids CT-spoelen / meetspoelen


IQ Battery
Technische specificatie IQ Battery T3
Technische specificatie IQ Battery T10
Verkorte installatiehandleiding voor IQ Battery T3 en T10
Gebruikershandleiding IQ Battery T3 en T10


Installatie
DHZ handleiding voor complete Enphase installatie (Solar-Bouwmarkt.nl)
Technische presentatie voor installateurs Let op, ca 157MB!



Handige websites
Officiële ondersteuningspagina's van Enphase
My Enlighten ondersteuning
Enlighten Manager ondersteuning
Installer Toolkit ondersteuning
Module vs micro comptabiliteit calculator


Tips & Tricks
[Enphase] Haal meer uit je Envoy!
Tips bij het installeren van CT-meetspoelen
Probleemoplossing micro-omvormer communicatie over het elektriciteitsnet (PLC)
Paneel check icm micro's (vul de zonnepaneel specificaties in en zie de meest geschikte micro omvormer. Door @Jeroen3 en @Pazo)



Video's
De basisprincipes van een Enphase installatie

Introductie IQ8 micro omvormers

Training Enphase: Introductie (deel 1 van 6)
Training Enphase: Systeem & technologie + micro omvormers (deel 2 van 6)
Training Enphase: Q kabels en DC input (deel 3 van 6)
Training Enphase: Controle, communicatie, software en apps (deel 4 van 6)
Training Enphase: iQ7 Systeem Ontwerp en dimensie engineering (deel 5 van 6)
Training Enphase: iQ7 Systeem Installatie Stap Voor Stap (deel 6 van 6)

Enphase training - Q-relais en de meterkast werkzaamheden
Q Cable van Enphase. Wat heb je nodig en hoe werkt dat precies?
Enphase Envoy S en Envoy S Metered aansluiten
Hoe activeer ik een Enphase systeem - Enphase Installer Kit
Enphase Enlighten Manager

Teardown van een IQ7+



Change log
DatumDoorOmschrijving
16-2-2022PazoStart van deze post
21-2-2022PazoToevoeging vergelijking IQ7+ en IQ7A
9-3-2022PazoLink naar documentatie IQ8-serie
6-4-2022PazoLink naar PV module icm welke IQ-micro toegevoegd
10-8-2022PazoLinks naar video's toegevoegd
9-9-2022PazoWhitepaper Q-relais toegevoegd
12-12-2022PazoLinks naar IQ8+ en IQ8M toegevoegd
12-2-2023PazoLink naar installatiegids mbt CT meetspoelen toegevoegd
7-3-2023PazoLink naar handleiding updaten IQ Gateway voor IQ8 installatie
4-4-2023PazoVerschillende links naar IQ8 serie aangepast en toegevoegd

[Voor 208% gewijzigd door Pazo op 04-04-2023 23:02]

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


Acties:
  • 0Henk 'm!
  • Pinned

  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Enphase installaties van tweakers
Wil je ook jouw Enphase systeem in onderstaande tabel vermeld hebben? Stuur mij dan een DM en gebruik daarin de volgende template (uiteraard met je eigen gegevens, bij IDNR jouw nummer invullen), zodat ik deze eenvoudig toe kan voegen. Graag met de [code] tags versturen.

code:
1
2
3
4
5
6
7
8
[tr]
[td][url=https://tweakers.net/gallery/IDNR/]Naam[/url][/td]
[td]Totaal aantal Wp[/td]
[td]Aantal x type micro omvomer[/td]
[td]Aantal panelen + wattage[/td]
[td]Orientatie + (hellingshoek °)[/td]
[td][url=https://pvoutput.org/list.jsp?userid=IDNR]Klik[/url][/td]
[/tr]


Windroos
https://tweakers.net/i/8oeKUqRglZYwI9OCQiLcLPVPs4A=/100x75/filters:strip_exif()/f/image/ZlEzezBfBiSWBanoH0aN0jdp.png?f=fotoalbum_small


NaamAantal WpMicroAantal panelen + WpOriëntatie (hellingshoek)PVOutput
berend_3650Wp10x IQ7+10x 365WpZZO (50°)
Gé Brander12950Wp35x IQ7+35x 370Wp21x 370Wp ZZO (30°),
11x 370Wp ZWW (65°),
3x 370Wp NOO (65°)
Klik
Glashelder9495Wp27x IQ7+17x 335Wp
10x 380Wp
8x 335Wp 248° (50°), 9x 335Wp 72° (50°), 5x 380Wp 72° (50°), 5x 380Wp 165° (12°)Klik
httng11340Wp27x IQ8m27x 420WpZZW (52°)Klik
JdSX5400Wp15x IQ7+15x 360WpZZO + (45°)Klik
LinuZZ4840Wp12x IQ7+, 2x IQ7A12x 340Wp
2x 400Wp
ZW (15°)
MvandeK3120Wp8x IQ7A8x 390Wp8x W 244° (35°)Klik
ogdak8600Wp20x IQ7A20x 430Wp20x Z (35°)Klik
ou8129120Wp19x IQ7A19x 480WpZZW, 9x (50°), 10x (10°)Klik
Panettiere8625Wp17x IQ7A, 6x IQ723x 375Wp20x ZO (34°), 3x NO (34°)Klik
Panzer_V5005Wp13x IQ7+13x 385Wp10x ZWW (40°), 3x NOO (40°)Klik
Pazo8080Wp23x IQ7+4x390Wp
5x385Wp
5x325Wp
9x330Wp
10x W (50°), 9x O (50°), 4x O/W (13°)Klik
RobIII11200Wp28x IQ7+28x 400WpZZO (14 x 45°, 14 x 10°)Klik
RobWest12285Wp27x IQ7+27x 455Wp15 x NO (58°) + 12 x ZW (248°)Klik
Sarge789315Wp23x IQ7+23x 405WpZW (45°)Klik
sjaak4800Wp12x IQ7+12x 400WpZuid (40°)Klik
Sport_Life9360Wp26x IQ7+26x 360WpO/W (13°)
toiletduck7505 Wp19x IQ7+19x 395WpZ, 14x (45°), 5x (13°)
Websphinxie7280Wp16x IQ7+16x 455Wp6x ZZO, 10x ZW (10°)Klik
zeroxcool6800Wp17x IQ7+17x 400Wp11x ZW (45°), 3x ZO (45°), 3x ZO (15°)Klik


[Voor 173% gewijzigd door Pazo op 14-04-2023 11:28]

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Interessant @Pazo
Gisteren alle spullen besteld voor 7300Wp Enphase op het dak. Binnenkort het (platte) dak op voor de installatie. Dit weekend alvast de boel in de meterkast voorbereiden.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Leuk te horen @Websphinxie . Ik ga binnenkort uitbreiden. De komende twee weken krijg ik al het goed is alle spullen binnen om ook aan de oostzijde van ons (schuine) dak ca 3500Wp bij te leggen (systeem zal dan ca 8600Wp totaal worden).

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • berend_
  • Registratie: Maart 2005
  • Laatst online: 17:47
Ja, leuk topic Pazo!

Ik wacht nog op een dag met tijd en zonder (te veel) wind om ook zo'n 3500Wp op het dak te gaan leggen.
Wat de wind betreft nu niet echt een goede tijd...

  • JT
  • Registratie: November 2000
  • Laatst online: 25-05 17:25

JT

VETAK y0

Ik kijk nu naar tweedehands M-serie omvormers maar kom er nu achter dat er proprietary connectors aan zitten. Is het alleen aan te sluiten met de Enphase-kabels of is er nog een andere, non-destructieve manier?

  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
berend_ schreef op woensdag 16 februari 2022 @ 21:27:
Ja, leuk topic Pazo!

Ik wacht nog op een dag met tijd en zonder (te veel) wind om ook zo'n 3500Wp op het dak te gaan leggen.
Wat de wind betreft nu niet echt een goede tijd...
Ja dat gaat m voorlopig even niet worden.
Gaat hier aardig te keer, vind het eigenlijk maar niets. Bij iedere storm krijg ik toch weer beelden voor me van daken met afgerukte panelen....
JT schreef op woensdag 16 februari 2022 @ 21:50:
Ik kijk nu naar tweedehands M-serie omvormers maar kom er nu achter dat er proprietary connectors aan zitten. Is het alleen aan te sluiten met de Enphase-kabels of is er nog een andere, non-destructieve manier?
Ik weet wel dat de Envoy daarvoor geschikt is, maar de Q-cable kan je daar niet voor gebruiken.
Maar waarom zou je hiervoor willen gaan? Ik weet niet welk je op het oog hebt, maar de M215 kan maar tot 225W panelen en de M250 tot 258W. Volgens mij zijn er nog maar weinig panelen die zo'n laag wattage hebben.

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • JT
  • Registratie: November 2000
  • Laatst online: 25-05 17:25

JT

VETAK y0

Pazo schreef op woensdag 16 februari 2022 @ 22:09:
[...]


Ik weet wel dat de Envoy daarvoor geschikt is, maar de Q-cable kan je daar niet voor gebruiken.
Maar waarom zou je hiervoor willen gaan? Ik weet niet welk je op het oog hebt, maar de M215 kan maar tot 225W panelen en de M250 tot 258W. Volgens mij zijn er nog maar weinig panelen die zo'n laag wattage hebben.
Ik werk met tweedehands panelen die geen 300+ Wp hebben :)

  • MikeyMan
  • Registratie: Februari 2003
  • Laatst online: 23:23

MikeyMan

Vidi, Vici, Veni

Zeker interessant. Zit ernaar te kijken als uitbreiding van m'n huidige setup. M'n SolarEdge omvormer zit aan z'n max, maar kan Ivm vervallen van de zonnepanelen nog drie panelen kwijt. Die ik dan via micro omvormers wilde aansluiten.

Had alleen gedacht die drie panelen in een stopcontact te prikken en klaar te zijn. Dat lijkt op basis van deze (zeer nette, hulde!) TS niet mogelijk te zijn. Moet ik me nog even in verdiepen.

Is ingieten van een waterdichte lasdoos niet een beetje overdreven trouwens? Zeker als je hem ergens onder hangt?

[Voor 41% gewijzigd door MikeyMan op 16-02-2022 22:38]


  • caspervc
  • Registratie: Mei 2003
  • Laatst online: 23:40
Mooi topic

Binnenkort komt hier 3200wp systeem met Enphase op het dak.

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
MikeyMan schreef op woensdag 16 februari 2022 @ 22:29:

Is ingieten van een waterdichte lasdoos niet een beetje overdreven trouwens? Zeker als je hem ergens onder hangt?
Nee, dat is het niet. Water is capillaire en als je daar geen rekening mee houdt kruipt het zelfs omhoog je lasdoos in waar het niet meer uitgaat. Een gietmof kost je 10/15 euro en dan ben je van het gedoe af.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Vegazz
  • Registratie: Maart 2014
  • Laatst online: 21:38
Pazo schreef op woensdag 16 februari 2022 @ 20:34:
Leuk te horen @Websphinxie . Ik ga binnenkort uitbreiden. De komende twee weken krijg ik al het goed is alle spullen binnen om ook aan de oostzijde van ons (schuine) dak ca 3500Wp bij te leggen (systeem zal dan ca 8600Wp totaal worden).
Mooi topic @Pazo!

Hier een trotse bezitter van 10 panelen met enphase micro's.
Ik ben benieuwd naar de ervaringen van het aanleggen van de uitbereiding, ik hou zeker het topic in de gaten :)

  • MikeyMan
  • Registratie: Februari 2003
  • Laatst online: 23:23

MikeyMan

Vidi, Vici, Veni

Websphinxie schreef op woensdag 16 februari 2022 @ 22:49:
[...]


Nee, dat is het niet. Water is capillaire en als je daar geen rekening mee houdt kruipt het zelfs omhoog je lasdoos in waar het niet meer uitgaat. Een gietmof kost je 10/15 euro en dan ben je van het gedoe af.
Ware het niet dat je overlengte moet houden om rekening te houden met eventuele aanpassingen.

Waterdichte lasdozen zouden m.i. gewoon waterdicht moeten zijn. Althans, daar is toch de IP rating voor bedoeld :?

[Voor 4% gewijzigd door MikeyMan op 16-02-2022 23:13]


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
MikeyMan schreef op woensdag 16 februari 2022 @ 23:09:
[...]


Ware het niet dat je overlengte moet houden om rekening te houden met eventuele aanpassingen.

Waterdichte lasdozen zouden m.i. gewoon waterdicht moeten zijn :?
Dat zijn ze niet voor 100%. Controleer maar eens de IP waardes. Dan zul je zien dat waterdicht niet per definitie waterdicht is.

Bovendien heb je zelf nog invloed op de waterdichtheid door bijvoorbeeld niet teveel trekbelasting te gebruiken (onder spanning monteren). Gefrunnik en wringen in de lasdoos zonder die hars-isolatie zorgt voor slijtage op de wartels en dan krijg je vanzelf gelazer. Als de verbindingen zijn ingegoten heb je dat gedoe sowieso niet omdat het waterdicht is geïsoleerd. Ook overtijd - als dichtingrubbers verdrogen - is er geen issue en blijft je gietmof waterdicht.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Vegazz schreef op woensdag 16 februari 2022 @ 22:59:
[...]


Mooi topic @Pazo!

Hier een trotse bezitter van 10 panelen met enphase micro's.
Ik ben benieuwd naar de ervaringen van het aanleggen van de uitbereiding, ik hou zeker het topic in de gaten :)
Dank u.
Ja ik was daar even mee bezig om info te krijgen in een topic van mij:
Bestaand Enphase systeem uitbreiden

Daar kwam inmiddels ook zoveel (andere) info naar boven, dat toen het idee ontstond om een algemeen Enphase topic te maken :)

Volgende week komt als het goed alle het montage materiaal en ook de panelen. Moet alleen het weer wat beter gaan worden om het dak weer op te kunnen :) Maar de vorderingen zal ik wel in dat topic plaatsen.

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Beste Enphase gebruikers,

Kunnen jullie mij uitleggen waarom je voor dit systeem zou kunnen kiezen?
Bij mij thuis is het na een schouw naast een solar Edge ook dit systeem (Enphase IQ7 +) aangeraden.
Dit omdat het volgens de verkoper 10% meer opbrengst zou bieden, makkelijk uit te breiden is (voor eventueel in de toekomst). Voorwaarde was wel dat ik dan ook wel langer in dit huis zou moeten blijven wonen, anders haal je de kosten er nooit uit.
Bij mij gaat het om 12 panelen voor een dak op zuid-zuidoost met weinig schaduw. Hooguit wat schaduw van een schoorsteen (geen grote).

Systeem : I7-12700K, 32GB, RTX 3080


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
@martin484 Deel je noem je zelf al. Enphase is wel wat duurder, maar t.o.v. van een string / centraal omvormer systeem met optimizers maakt het niet eens zo heel veel uit.

Voordelen, vanuit mijn oogpunt:
* Geen centrale omvormer in huis (had ik ook niet echt ruimte voor)
* Indien er 1 omvormer / paneel kapot gaat, blijft de rest werken
* Laag voltage op dak (max 60V bij IQ7+)
* Lage opstartspanning, zelfs bij een regenachtige dag heb je iets opbrengst
* Eenvoudig uit te breiden

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Pazo schreef op vrijdag 18 februari 2022 @ 15:32:
@martin484 Deel je noem je zelf al. Enphase is wel wat duurder, maar t.o.v. van een string / centraal omvormer systeem met optimizers maakt het niet eens zo heel veel uit.

Voordelen, vanuit mijn oogpunt:
* Geen centrale omvormer in huis (had ik ook niet echt ruimte voor)
* Indien er 1 omvormer / paneel kapot gaat, blijft de rest werken
* Laag voltage op dak (max 60V bij IQ7+)
* Lage opstartspanning, zelfs bij een regenachtige dag heb je iets opbrengst
* Eenvoudig uit te breiden
Bedankt voor je snelle antwoord!

Dat vergat ik inderdaad te melden, maar wat ik ook echt een pluspunt vind, dat als er één kapot gaat dat de rest wel blijft werken.

Is met dit systeem ook e.e.a. beter te monitoren? Of is dat bij elkaar systeem wel goed? (Wat ik begreep is dat je hier ieder paneel kan monitoren).

Systeem : I7-12700K, 32GB, RTX 3080


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
@martin484 ja je kan elk elk paneel apart monitoren.

Jaaroverzicht 2021:


Ik had laatst een storing op 1 van de fasen (bleek vocht in een kabelmof te zitten). Zie je terug in het overzicht:

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Pazo schreef op vrijdag 18 februari 2022 @ 15:41:
@martin484 ja je kan elk elk paneel apart monitoren.

Jaaroverzicht 2021:
[Afbeelding]

Ik had laatst een storing op 1 van de fasen (bleek vocht in een kabelmof te zitten). Zie je terug in het overzicht:

[Afbeelding]
Leuk om zo te zien, duidelijk!

Systeem : I7-12700K, 32GB, RTX 3080


  • Ingelogd
  • Registratie: April 2010
  • Laatst online: 30-05 11:03
@martin484
Voor mij heeft het een totaal andere reden. Mijn vrouw ziet dubbel en daardoor heeft zij een veel beter gehoor ontwikkeld. Ik hoor de hoge frequentie zoem niet, mijn vrouw wel en daardoor kan ik het risico niet nemen om een DC omvormer in huis te plaatsen met misschien een probleem dat mijn vrouw gek wordt van het gezoem van de omvormer. Daardoor heb ik gekozen voor het Enphase systeem. Gelukkig is alles stil en hoort zij niks van het systeem. De rest van het Enphase voordelen is mooi meegenomen.

  • LinuZZ
  • Registratie: Januari 2004
  • Laatst online: 22:41
De hoofdrede voor mij (naast alle eerder genoemde voordelen) is de 25 jaar garantie op de omvormers, waar string omvormers een beperktere garantie hebben, en waar gerekend wordt met een levensduur van 12 jaar.

Mijn panelen liggen bovenop de 2e verdieping op een plat dak zonder enige schaduw.

7190wp enphase zuid-west, 2x20 vacuümbuizen op 300l SWW, Panasonic WH-MXC12J9E8, gasloos sinds Juni 2022 Stromer st3 voor woon-werk


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Ingelogd schreef op vrijdag 18 februari 2022 @ 15:49:
@martin484
Voor mij heeft het een totaal andere reden. Mijn vrouw ziet dubbel en daardoor heeft zij een veel beter gehoor ontwikkeld. Ik hoor de hoge frequentie zoem niet, mijn vrouw wel en daardoor kan ik het risico niet nemen om een DC omvormer in huis te plaatsen met misschien een probleem dat mijn vrouw gek wordt van het gezoem van de omvormer. Daardoor heb ik gekozen voor het Enphase systeem. Gelukkig is alles stil en hoort zij niks van het systeem. De rest van het Enphase voordelen is mooi meegenomen.
Een hele goede! Ik ben zelf ook redelijk sensitief op geluid. De brommen, piepen of zoemen uit adapters hoor ik altijd direct terwijl niemand er 'last' van heeft.
Toen ik laatst bij mijn ouders was hoorde ik in de huiskamer de hoog-frequente zoem van de SolarEdge omvormer op de eerste verdieping.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Bedankt voor jullie antwoorden! Geluid vind ik zelf ook belangrijk. Dit omdat we slapen op zolder.

Systeem : I7-12700K, 32GB, RTX 3080


  • Frank.v
  • Registratie: Maart 2012
  • Laatst online: 03-06 23:20
Het is een erg fijn systeem! Zelf heb ik een 3 fase systeem en ben erg te spreken over hoe elk paneel zijn eigen vermogen kan opwekken en dat het dus niet uitmaakt als er 1 paneel in de schaduw zit oid. De Envoy of q-relais is niet helemaal stil, een soort van lichte hoge zoem is hoorbawr, maar als de deur van de meterkast dicht is hoor je helemaal niets. De toon is niet doordringend en hard genoeg dat het uit de meterkast komt.

  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Ik heb wel een vraagje. Ik heb gisteren 10 extra panelen besteld (380WP) met IQ7A omvormers.

Ik heb nu reeds 17 325WP panelen met IQ7+ omvormers op 3 fase. Voor deze uitbereiding heb ik redelijk wat contact gehad met solar-bouwmarkt en die keurden al mijn plannen goed: ik mag gewoon de 10 omvormers verdelen over 2 van de minst bezette fases. Die zullen niet boven de 16A komen (4mm kabel wel).

Maar ik lees nu dat de q-relay maar 20 omvormers ondersteund? Dat is toch wel heel weinig voor 3-fases? :?
Frank.v schreef op zaterdag 19 februari 2022 @ 20:35:
Het is een erg fijn systeem! Zelf heb ik een 3 fase systeem en ben erg te spreken over hoe elk paneel zijn eigen vermogen kan opwekken en dat het dus niet uitmaakt als er 1 paneel in de schaduw zit oid. De Envoy of q-relais is niet helemaal stil, een soort van lichte hoge zoem is hoorbawr, maar als de deur van de meterkast dicht is hoor je helemaal niets. De toon is niet doordringend en hard genoeg dat het uit de meterkast komt.
Apart, mijn Envoy S (metered) of Q-relay bromt of zoemt niet.. en die bij mijn pa ook niet :?

[Voor 38% gewijzigd door Glashelder op 19-02-2022 21:03]

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • martijn v o
  • Registratie: Januari 2020
  • Laatst online: 20:31
IQ7+ zijn er 16 per fase en dan zit je al dicht op de 5kW en dan moet je al gaan afzekeren op 20A en een kabel 4mm2.

Hier de spec: https://www.vdh-solar.nl/enphase-q-relais-controller-1-fase

[Voor 57% gewijzigd door martijn v o op 19-02-2022 21:35]

PV Output 12*suntech 325wp met Enphase IQ7+ op zuid-oost 116 en 45 graad. WP Panasonic J serie 5kw. Gasloos sinds juni 2021


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Glashelder schreef op zaterdag 19 februari 2022 @ 21:01:
Ik heb wel een vraagje. Ik heb gisteren 10 extra panelen besteld (380WP) met IQ7A omvormers.

Ik heb nu reeds 17 325WP panelen met IQ7+ omvormers op 3 fase. Voor deze uitbereiding heb ik redelijk wat contact gehad met solar-bouwmarkt en die keurden al mijn plannen goed: ik mag gewoon de 10 omvormers verdelen over 2 van de minst bezette fases. Die zullen niet boven de 16A komen (4mm kabel wel).

Maar ik lees nu dat de q-relay maar 20 omvormers ondersteund? Dat is toch wel heel weinig voor 3-fases? :?

[...]

Apart, mijn Envoy S (metered) of Q-relay bromt of zoemt niet.. en die bij mijn pa ook niet :?
Vraagje; waarom heb je gekozen voor IQ7a als je een 380Wp paneel hebt waar deze achter komt? Heb je een specifiek paneel waardoor er echt geen andere Micro achter past? Puur kijkende naar het vermogen van het paneel zou ik zeggen dat de IQ7+ meer dan voldoende is.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
martijn v o schreef op zaterdag 19 februari 2022 @ 21:30:
IQ7+ zijn er 16 per fase en dan zit je al dicht op de 5kW en dan moet je al gaan afzekeren op 20A en een kabel 4mm2.

Hier de spec: https://www.vdh-solar.nl/enphase-q-relais-controller-1-fase
Dit is de specificatie voor een 1 fase q relais maar dr drie fase verschilt eigenlijk alleen met de toevoeging ‘per fase’. Dus 16 IQ7+ per fase. De IQ7a heeft een hogere piek output. Ik kan mij voorstellen dat er daarvan nog iets minder per fase gecombineerd kunnen worden.
Overigens is het mij niet helemaal duidelijk waarom je überhaupt voor IQ7a micro’s zou kiezen. Als solar-bouwmarkt dat adviseert moeten ze misschien even uitleggen waarom. Er is hier in NL geen reden tot het gebruik van een IQ7a. Zou je in Spanje of Zuid Frankrijk wonen dan is het een ander verhaal.

Ter aanvulling zie link

[Voor 6% gewijzigd door Websphinxie op 20-02-2022 00:01]

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Interessant. Ik had deze vraag voorgelegd omdat ik hetzelfde idee had maar kreeg het volgende antwoord:
Voor een 375WP paneel adviseren wij een IQ7A. je komt best weg met een IQ7+ qua voltage maar vanwege het geringe maximale vermogen (295Watt) van de IQ7+ zal deze op zomerdagen veel energie aftoppen. zonde....
85W per paneel aftoppen leek me redelijk veel, zij het dat het dan inderdaad dan alleen op de max is.. :)

Het gaat overigens om First Choice Solar FCSP380WBS-120N 380WP panelen.

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • Frank.v
  • Registratie: Maart 2012
  • Laatst online: 03-06 23:20
[b]

[...]

Apart, mijn Envoy S (metered) of Q-relay bromt of zoemt niet.. en die bij mijn pa ook niet :?
Interessant! Dan ben ik wel benieuwd hoe dat bij anderen hier is in het forum!

Acties:
  • +8Henk 'm!
  • Pinned

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Glashelder schreef op zondag 20 februari 2022 @ 01:09:
Interessant. Ik had deze vraag voorgelegd omdat ik hetzelfde idee had maar kreeg het volgende antwoord:

[...]

85W per paneel aftoppen leek me redelijk veel, zij het dat het dan inderdaad dan alleen op de max is.. :)

Het gaat overigens om First Choice Solar FCSP380WBS-120N 380WP panelen.
Bij 380WP panelen gaat dit sowieso niet gebeuren. Lees het document maar eens dat ik in mijn post heb toegevoegd. Het eventuele voordeel bij een 380WP paneel over 25 jaar is exact 0. En ook het misgelopen rendement (over die periode van 25 jaar) is nihil (paar kWh). Dat is de extra investering van 4 / 5 tientjes per micro niet waard. Je moet het zelf weten maar als je er 10 hebt besteld zou ik toch nog even je keuze heroverwegen. Het is serieus geld en gaat je helaas niets extra's opleveren.

Bovendien: De IQ7a heeft een hogere startspanning nodig en gaat dus ook later beginnen met leveren omdat je paneel eerst tot een bepaald startspanning moet komen. Je paneel is niet bizar oversized dus die startspanning kan best weleens een horde zijn waardoor je juist opbrengst misloopt aan de 'onderzijde' van de micro. Hij gaat weliswaar iets verder door maar die output leveren je panelen echt alleen in de meest gunstige omstandigheden (STC). Dat is in NL een paar dagen per jaar (5 of 10). Je panelen gaan in NL in een reguliere situatie waarschijnlijk max 280/300WP leveren richting je micro. Zie de opbrengst van je paneel als een parabool of een standaard deviatie/bell curve



Een gesimplificeerde weergave: je panelen krijgen een beetje zonlicht, daarna steeds meer totdat de zon er voor jouw lokale situatie optimaal op schijnt, de zon zakt en draait vervolgens weer van de panelen weg en de opbrengst zakt naar nul.

Je micro's leveren dus niet continu op maximaal vermogen maar stijgen en zakken geleidelijk. De piek is

Pas bij panelen die tegen de 470/500WP heb je 5 tot 10 dagen per jaar kans op clipping en ook daar is in NL-situaties de impact op de opbrengst nagenoeg nihil.
In onderstaande tabellen schetst Enphase de situatie/vergelijk tussen de IQ7A en IQ7+ voor de NL/Amsterdam.

Daarnaast een afbeelding om de situatie voor NL (Amsterdam) vs Spanje (Madrid) te duiden in verschil in straling en dus impact op je panelen.

Deze komen uit het document die ik eerder plaatste.






16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Ik ga morgen eens even bellen, dank. Jammer dat ik dit document niet eerder gezien heb..

Wellicht neem ik er wel een extra paneel voor :+

[Voor 22% gewijzigd door Glashelder op 20-02-2022 08:58]

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • hoevenpe
  • Registratie: Juni 2000
  • Laatst online: 22:21
Glashelder schreef op zondag 20 februari 2022 @ 08:56:
Wellicht neem ik er wel een extra paneel voor :+
Dat levert sowieso meer op.

Los daarvan: als je ruimte over hebt totaal volgooien, ook als je het zelf (nog) niet opmaakt. #PaneelSpijt ;)

Regio Utrecht 1850Wp@79° 3700Wp@259°


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

hoevenpe schreef op zondag 20 februari 2022 @ 09:04:
[...]

Dat levert sowieso meer op.

Los daarvan: als je ruimte over hebt totaal volgooien, ook als je het zelf (nog) niet opmaakt. #PaneelSpijt ;)
Waarschijnlijk heb ik geen ruimte :p Het zit zometeen echt tjokvol :X

En ik ga al naar 9495WP, dat maak ik toch niet op :p

[Voor 7% gewijzigd door Glashelder op 20-02-2022 09:11]

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • hoevenpe
  • Registratie: Juni 2000
  • Laatst online: 22:21
Glashelder schreef op zondag 20 februari 2022 @ 09:11:
En ik ga al naar 9495WP, dat maak ik toch niet op :p
56ct per kWh terugleververgoeding, beter dan Bitcoin minen... :)

Regio Utrecht 1850Wp@79° 3700Wp@259°


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
hoevenpe schreef op zondag 20 februari 2022 @ 09:17:
[...]

56ct per kWh terugleververgoeding, beter dan Bitcoin minen... :)
Dat sowieso gezien de huidige ontwikkelingen op de koers….

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 00:08
@Glashelder Je kunt het ook gewoon doorrekenen. Alles delen door 10:

Gejat van je PVO specs, vertaald naar SMA zuid=0

IQ7+

IQ7A


Door je steile daken is het verschil nog kleiner dan het verhaal van @Websphinxie vanuit gaat.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • bubbelbart
  • Registratie: Augustus 2020
  • Laatst online: 02-06 12:04
Frank.v schreef op zondag 20 februari 2022 @ 07:42:
[...]


Interessant! Dan ben ik wel benieuwd hoe dat bij anderen hier is in het forum!
Hier ook een Envoy S Metered in een 3 fase systeem die niet noemenswaardig bromt of zoemt.

Pas als ik mijn oor vlak voor het kastje houd (enkele centimeters), neem ik een zachte hoge toon waar.

  • Retrospect
  • Registratie: Februari 2020
  • Laatst online: 23:23
Leuk initiatief @Pazo. Fijn om 1 topic te hebben voor alle Enphase gerelateerde zaken.
Zelfs sinds half januari 15 400Wp panelen met IQ7+ erachter. 3 fasen met de standaard Envoy S.
Tot op heden zeer tevreden.

[Voor 8% gewijzigd door Retrospect op 20-02-2022 10:12]


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Ronald schreef op zondag 20 februari 2022 @ 09:27:
@Glashelder Je kunt het ook gewoon doorrekenen. Alles delen door 10:
[Afbeelding]
Gejat van je PVO specs, vertaald naar SMA zuid=0
[Afbeelding]
IQ7+
[Afbeelding]
IQ7A


Door je steile daken is het verschil nog kleiner dan het verhaal van @Websphinxie vanuit gaat.
Ik geloof het. Er komen trouwens maar 5 panelen op oost onder een helling van 50 graden.

De andere 5 komen op grofweg 20 graden op zuid.

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • kaneda_14
  • Registratie: Januari 2016
  • Laatst online: 31-05 22:00
bubbelbart schreef op zondag 20 februari 2022 @ 09:39:
[...]

Hier ook een Envoy S Metered in een 3 fase systeem die niet noemenswaardig bromt of zoemt.

Pas als ik mijn oor vlak voor het kastje houd (enkele centimeters), neem ik een zachte hoge toon waar.
Hier ook een Envoy S metered systeem zonder noemenswaardig geluid/trillingen. Meterkast is in de hal en geen problemen.
Geluid was ook een factor voor de keuze voor micro omvormers.

Ik dacht eerst dat ik wifi problemen had na installatie van zonnepanelen en Envoy S metered. Maar dat bleek een avm fritzbox wpa3 bug te zijn, had op wifi beveiliging op wpa3 gezet rond tijd dat zonnepanelen werden geïnstalleerd. Duurde even voordat ik erachter was, router verplaatst contact met installateur etc

Bijna een jaar ligt het erop en zeer tevreden met mijn Enphase systeem!

  • bubbelbart
  • Registratie: Augustus 2020
  • Laatst online: 02-06 12:04
kaneda_14 schreef op zondag 20 februari 2022 @ 23:08:
[...]

Ik dacht eerst dat ik wifi problemen had na installatie van zonnepanelen en Envoy S metered. Maar dat bleek een avm fritzbox wpa3 bug te zijn, had op wifi beveiliging op wpa3 gezet rond tijd dat zonnepanelen werden geïnstalleerd. Duurde even voordat ik erachter was, router verplaatst contact met installateur etc
Goed om te weten. De Envoy is nu bedraad aangesloten, maar wellicht zet ik dat in de toekomst nog een keer om.
Bijna een jaar ligt het erop en zeer tevreden met mijn Enphase systeem!
Hier sinds begin oktober een Enphase systeem (IQ7+) op het dak en erg tevreden tot op heden. Leuk dat er nu een apart topic over is!

  • Jim423
  • Registratie: September 2007
  • Laatst online: 23:01
Frank.v schreef op zondag 20 februari 2022 @ 07:42:
[...]


Interessant! Dan ben ik wel benieuwd hoe dat bij anderen hier is in het forum!
Er komt een soort hoge piep uit maar je hoort het niet met de meterkast dicht zoals al opgemerkt.
Het is bij mij net een nieuwe installatie. Mensen boven de 40 horen dit doorgaans niet (mijn ouders kunnen het ook niet horen) dus hun laten luisteren is sowieso niet handig :)

AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning


  • Frank.v
  • Registratie: Maart 2012
  • Laatst online: 03-06 23:20
Jim423 schreef op zondag 20 februari 2022 @ 23:41:
[...]


Er komt een soort hoge piep uit maar je hoort het niet met de meterkast dicht zoals al opgemerkt.
Het is bij mij net een nieuwe installatie. Mensen boven de 40 horen dit doorgaans niet (mijn ouders kunnen het ook niet horen) dus hun laten luisteren is sowieso niet handig :)
Ja, precies. Het is zeker geen doordringend geluid en die ook zeker niet naar buiten komt met de meterkast dicht. Dus qua geluid is dit systeem zeker een aanrader ten opzichte van andere systemen.

  • space-one
  • Registratie: Mei 2018
  • Laatst online: 04-06 15:38
Pazo schreef op woensdag 16 februari 2022 @ 00:24:

Aarden
Zowel de 1-fase als 3-fase YMVK kabel heeft een aardedraad. Echter heeft de Q-cable geen aardedraad omdat deze dubbel geïsoleerd is. Toch moet je het systeem wel aarden, en daarom is verstandig om vanuit de lasdoos de aardedraad naar het rek te brengen en daar aan te bevestigen. Zorg ervoor dat elk rek waar panelen op liggen verbonden zijn met een aardedraad.
Aarddraad voor de installatie moet volgens mij 6 mm zijn vanaf de meterkast in NL.

  • hnq
  • Registratie: December 2016
  • Laatst online: 22:59
space-one schreef op maandag 21 februari 2022 @ 07:45:
[...]


Aarddraad voor de installatie moet volgens mij 6 mm zijn vanaf de meterkast in NL.
Sinds voorjaar 2020 hier 10xIQ 7+ op plat dak (zelf) geïnstalleerd. Heb me destijds uitgebreid laten adviseren en een aardedraad vanaf de ymvk aardedraad (2,5mm2) naar de installatie was prima.

Overigens wel een beetje 'panelenspijt' want zou nu graag willen uitbreiden ivm EV. Systeem zit nu op 1 fase (van 3x25) achter 16A zekering. Dat zou dus betekenen dat er maar twee extra micro's mogelijk zijn. Of ik zou een extra kabel moeten aanleggen met een extra zekering op die ene fase. Klopt mijn gedachtegang?

  • Amersfoort
  • Registratie: April 2009
  • Laatst online: 20:36
Ik heb 2 identieke PV-verdelers, elk met hun eigen Enphase Q-relay. De ene heeft een hoogfrequente piep, vergelijkbaar met een ouderwetse beeldbuis monitor, de andere geeft geen hoorbaar geluid.
Als de deur van de wasruimte waarin ze hangen is gesloten, is het geluid niet meer hoorbaar.

  • Tazzios
  • Registratie: November 2001
  • Laatst online: 04-06 16:08
hnq schreef op maandag 21 februari 2022 @ 09:51:
[...]

Sinds voorjaar 2020 hier 10xIQ 7+ op plat dak (zelf) geïnstalleerd. Heb me destijds uitgebreid laten adviseren en een aardedraad vanaf de ymvk aardedraad (2,5mm2) naar de installatie was prima.

Overigens wel een beetje 'panelenspijt' want zou nu graag willen uitbreiden ivm EV. Systeem zit nu op 1 fase (van 3x25) achter 16A zekering. Dat zou dus betekenen dat er maar twee extra micro's mogelijk zijn. Of ik zou een extra kabel moeten aanleggen met een extra zekering op die ene fase. Klopt mijn gedachtegang?
Als je dan toch een kabel trekt zou ik hem op een andere fase aansluiten.
Minder belasting voor de 25a hoofdzekering en minder kans stoppen teruglevering door te hoge wijk spanning.

  • MikeyMan
  • Registratie: Februari 2003
  • Laatst online: 23:23

MikeyMan

Vidi, Vici, Veni

Zit nog even verder te graven... Klopt mijn aanname dat als ik drie losse panelen koop, en drie enphase micro omvormers, dat het wel werkt, maar ik alleen geen opbrengst-cijfers kan zien?

Die uitleesmogelijkheid vind ik voor die drie panelen niet zo heel spannend. Kan ze alledrie op een eigen fase bij prikken.

[Voor 25% gewijzigd door MikeyMan op 21-02-2022 10:04]


  • hnq
  • Registratie: December 2016
  • Laatst online: 22:59
Tazzios schreef op maandag 21 februari 2022 @ 10:00:
[...]

Als je dan toch een kabel trekt zou ik hem op een andere fase aansluiten.
Minder belasting voor de 25a hoofdzekering en minder kans stoppen teruglevering door te hoge wijk spanning.
Ja helder, maar ik baal ervan dat ik een extra kabel moet trekken :| Is een 20A automaat eigenlijk uitgesloten, ook bij een invoedend systeem? Dat zou simpeler zijn?

  • Tazzios
  • Registratie: November 2001
  • Laatst online: 04-06 16:08
@MikeyMan klopt, ik heb zelf 1 paneeltje (flat) zonder envoy-s. Als opbrengstmeter gebruik ik een plugwise module voor in het stopcontact.

@hnq heeft te maken de selectiviteitsregels of dat ook vanuit de verzekering verplicht is weet ik niet.

  • MikeyMan
  • Registratie: Februari 2003
  • Laatst online: 23:23

MikeyMan

Vidi, Vici, Veni

Tazzios schreef op maandag 21 februari 2022 @ 10:24:
@MikeyMan klopt, ik heb zelf 1 paneeltje (flat) zonder envoy-s. Als opbrengstmeter gebruik ik een plugwise module voor in het stopcontact.

@hnq heeft te maken de selectiviteitsregels of dat ook vanuit de verzekering verplicht is weet ik niet.
Ja das ook nog een optie inderdaad...

Enige waar ik nu wel over na zit te denken is dat ik misschien toch een Q-Relais nodig heb om te voorkomen dat de nul teveel belast wordt als ik drie stopcontacten op de bestaande 5x2,5 maak.

Weet niet of dat relais nog wat logica in zich heeft om de levering uit fase te brengen.

Hoewel je je kunt afvragen of 3x400wP (?) hier een issue is.

[Voor 11% gewijzigd door MikeyMan op 21-02-2022 10:31]


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Mijn order is omgezet naar IQ7+ d:)b Dank hier voor de oplettendheid, scheelt 400 eu.

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Glashelder schreef op maandag 21 februari 2022 @ 11:22:
Mijn order is omgezet naar IQ7+ d:)b Dank hier voor de oplettendheid, scheelt 400 eu.
Top!
Ben wel benieuwd hoe ze reageerden? (totaal niet voor blame & shame meer juist op zoek naar bevestiging)

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Websphinxie schreef op maandag 21 februari 2022 @ 11:24:
[...]


Top!
Ben wel benieuwd hoe ze reageerden? (totaal niet voor blame & shame meer juist op zoek naar bevestiging)
Er werd bevestigd dat IQ7A omvormers inderdaad niet veel toevoegen bij een 380WP paneel.

Prima dus :)

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • berend_
  • Registratie: Maart 2005
  • Laatst online: 17:47
hnq schreef op maandag 21 februari 2022 @ 10:08:
[...]

Ja helder, maar ik baal ervan dat ik een extra kabel moet trekken :| Is een 20A automaat eigenlijk uitgesloten, ook bij een invoedend systeem? Dat zou simpeler zijn?
Je hoeft toch geen andere kabel te trekken als bestaande 5x2,5mm2 is?

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
berend_ schreef op maandag 21 februari 2022 @ 14:35:
[...]


Je hoeft toch geen andere kabel te trekken als bestaande 5x2,5mm2 is?
Als je aan de 6mm2 zou willen voldoen wel natuurlijk :) Maar goed, een 2,5mm2 lijkt me al beter dan niets.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Ik ben ook bezig met een Enphase systeem, enkel zit ik nog met een twijfel stuk over het aantal panelen.

Wij kunnen op ons dak (zuid-zuidoost) momenteel 12 panelen kwijt (12 * 365 + IQ+7). Helaas niet meer door 2 grote dakramen.

Aangezien ik wel denk dat ons verbruik in de toekomst omhoog zal gaan (momenteel 3300-3400 kWh) en de gekozen panelen 3990 kWh zouden kunnen opbrengen kom je daar al snel aan met bijvoorbeeld straks een Quooker in onze nieuwe keuken (Quooker even als voorbeeld omdat deze op jaarbasis 500 kWh zou kunnen verbruiken).

Nu twijfel ik dus om nog 4 panelen aan de Noordwest zijde te leggen. Ik weet dat dit minder op zal brengen maar is dit een goede gedachte? Of is het geld weggooien? Voor het verbruik momenteel heb ik het niet nodig, maar meer op de toekomst gericht.

Systeem : I7-12700K, 32GB, RTX 3080


  • berend_
  • Registratie: Maart 2005
  • Laatst online: 17:47
Websphinxie schreef op maandag 21 februari 2022 @ 14:41:
[...]


Als je aan de 6mm2 zou willen voldoen wel natuurlijk :) Maar goed, een 2,5mm2 lijkt me al beter dan niets.
Ja, want 10 panelen over 2,5mm2 is oke, dan kun je toch in een 3 fase systeem 3x10 aansluiten?

  • ou812
  • Registratie: Februari 2002
  • Laatst online: 29-03 09:51
Hier ook een Enphase systeem: 19 x Hyundai HiE-S480VI met IQ7A. Erg tevreden mee. Zeker ook fijn dat je per paneel de opbrengst kunt zien en de garantie is ook een plus punt.

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
martin484 schreef op maandag 21 februari 2022 @ 14:47:
Ik ben ook bezig met een Enphase systeem, enkel zit ik nog met een twijfel stuk over het aantal panelen.

Wij kunnen op ons dak (zuid-zuidoost) momenteel 12 panelen kwijt (12 * 365 + IQ+7). Helaas niet meer door 2 grote dakramen.
Gewoon uit interesse. Waarom niet kiezen voor iets zwaardere panelen? Scheelt misschien weer 400/500kWh
Aangezien ik wel denk dat ons verbruik in de toekomst omhoog zal gaan (momenteel 3300-3400 kWh) en de gekozen panelen 3990 kWh zouden kunnen opbrengen kom je daar al snel aan met bijvoorbeeld straks een Quooker in onze nieuwe keuken (Quooker even als voorbeeld omdat deze op jaarbasis 500 kWh zou kunnen verbruiken).
Wij hebben ook zo'n ding. Verbruikt bij ons zo'n 200/250kWh op jaarbasis met een theedrinker en wat kook-gebruik. Wel iets om rekening mee te houden. Alhoewel je ook wat verbruik verplaatst van de waterkoker en het 'fornuis'.
Nu twijfel ik dus om nog 4 panelen aan de Noordwest zijde te leggen. Ik weet dat dit minder op zal brengen maar is dit een goede gedachte? Of is het geld weggooien? Voor het verbruik momenteel heb ik het niet nodig, maar meer op de toekomst gericht.
Tja, het levert 40/50% minder op maar het levert wel stroom. Aan jou de keuze. Als je verwacht dat het stroomverbruik gaat stijgen. Waarom niet in één ruk meenemen. (los van de centjes...).

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
berend_ schreef op maandag 21 februari 2022 @ 14:48:
[...]

Ja, want 10 panelen over 2,5mm2 is oke, dan kun je toch in een 3 fase systeem 3x10 aansluiten?
@berend_
Sorry, ik weet niet waarom maar ik dacht dat we nog aan het reageren waren op aarden 8)7 ...laat maar ;w

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • martin484
  • Registratie: Oktober 2006
  • Laatst online: 23:49
Websphinxie schreef op maandag 21 februari 2022 @ 15:12:
[...]

Gewoon uit interesse. Waarom niet kiezen voor iets zwaardere panelen? Scheelt misschien weer 400/500kWh

[...]

[...]


Tja, het levert 40/50% minder op maar het levert wel stroom. Aan jou de keuze. Als je verwacht dat het stroomverbruik gaat stijgen. Waarom niet in één ruk meenemen. (los van de centjes...).
Goede vraag over de keuze van zwaardere panelen! In eerste instantie waren we dat ook van plan (Qcell 385) maar met 11 of 12 panelen schijnt dat niet te passen. De 365 varianten zijn kleiner (volgens de verkoper) en dit past wel...
Aan de noordwestzijde speelt dit probleem minder en daar zou ik dan wel die 4 zwaardere panelen kunnen doen. Of ik houd alles bij dezelfde panelen mocht ik dit sowieso van plan zijn.
Vind het wel een lastige keuze, ik las elders in andere topics al het woord "paneelspijt" en dat wil ik over een paar jaar ook niet hebben. Dat je dan weer tegen extra kosten aanloopt om alsnog uit te breiden.

Systeem : I7-12700K, 32GB, RTX 3080


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
martin484 schreef op maandag 21 februari 2022 @ 15:25:
[...]


Goede vraag over de keuze van zwaardere panelen! In eerste instantie waren we dat ook van plan (Qcell 385) maar met 11 of 12 panelen schijnt dat niet te passen. De 365 varianten zijn kleiner (volgens de verkoper) en dit past wel...
Aan de noordwestzijde speelt dit probleem minder en daar zou ik dan wel die 4 zwaardere panelen kunnen doen. Of ik houd alles bij dezelfde panelen mocht ik dit sowieso van plan zijn.
Vind het wel een lastige keuze, ik las elders in andere topics al het woord "paneelspijt" en dat wil ik over een paar jaar ook niet hebben. Dat je dan weer tegen extra kosten aanloopt om alsnog uit te breiden.
Passen en meten. Hebben wij gelukkig geen last van maar dat is inderdaad lastig met de verschillende afmetingen.

Zelfde paneel ja/nee is niet zo relevant. Bekijk wat je kwijt kunt en of het je aanstaat.
Micro compatibiliteit is het belangrijkst en zolang je in de buurt blijft van die 350/450Wp kun je prima de IQ7+ kwijt.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Jan-1981
  • Registratie: Juni 2007
  • Niet online
Complimenten aan Pazo, nu al een geweldig naslagwerk als voor als je met Enphase aan de slag gaat.

Ben nog steeds blij twee jaar terug voor Enphase te hebben gekozen. Ik had toen het probleem dat mijn Devolo 1200+ powerline adapters stoorden op de dataoverdracht van de micro-omvormers. Was simpel te verhelpen door de fase en nul een stuk of vijf slagen door een ferrietring te halen.

In de handleiding van Solarbouwmarkt staat de juiste plek waar ze moeten komen, ik heb ook de nul gedaan omdat daar ook powerline signalen overheen gaan.

Deze van Aliexpress werkten voor mij prima.

9x IQ7 (LG 335 Wp) - 4x IQ7+ (Q CELLS 355 Wp) - 2x IQ7A (Phono Solar 400Wp) - 5x IQ7A (Hyundai 490Wp) • PVoutput


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
@Jan-1981 Ik moet zeggen dat ik geen ferrietringen heb, en tot op heden geen problemen heb. Volgens mijn elektricien speelde dit vooral 'vroeger' beide oudere apparaten. Hij gaat aan het eerst maar eens zonder te proberen, en anders zou hij ze alsnog plaatsen. Nu ruim anderhalf jaar later denk ik niet dat ze nog zullen komen :)

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


Acties:
  • +1Henk 'm!
  • Pinned

  • Jan-1981
  • Registratie: Juni 2007
  • Niet online
@Pazo Enphase heeft er ook een document over, er is een heel scala aan apparaten wat storing kan veroorzaken, led-lampen, dimmers, magnetron, overspanningsbeveiligingen, electronische adapters enzovoort.

Het kan in ieder geval geen kwaad om ze preventief te gebruiken voor eventueel toekomstige apparaten/problemen.

9x IQ7 (LG 335 Wp) - 4x IQ7+ (Q CELLS 355 Wp) - 2x IQ7A (Phono Solar 400Wp) - 5x IQ7A (Hyundai 490Wp) • PVoutput


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Jan-1981 schreef op maandag 21 februari 2022 @ 20:27:
@Pazo Enphase heeft er ook een document over, er is een heel scala aan apparaten wat storing kan veroorzaken, led-lampen, dimmers, magnetron, overspanningsbeveiligingen, electronische adapters enzovoort.

Het kan in ieder geval geen kwaad om ze preventief te gebruiken voor eventueel toekomstige apparaten/problemen.
Bedankt voor het document; interessant.
In de Installer Toolkit app kan je ook 'geluid'/ ruis de lijn zien. Als ik het goed begrijp, zit de mijne nog in het gebied midden tot laag.

https://tweakers.net/i/V1ni8T-7kPIINaMqIfBlJPYD1_Y=/100x75/filters:strip_exif()/f/image/LXajg3wq8cS6AX7LebMjOY0V.png?f=fotoalbum_small

Binnenkort is de planning om het systeem uit te breiden met 9 extra panelen / micro's, wellicht dat het dan veranderd.

8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Jan-1981 schreef op maandag 21 februari 2022 @ 19:26:
Complimenten aan Pazo, nu al een geweldig naslagwerk als voor als je met Enphase aan de slag gaat.

Ben nog steeds blij twee jaar terug voor Enphase te hebben gekozen. Ik had toen het probleem dat mijn Devolo 1200+ powerline adapters stoorden op de dataoverdracht van de micro-omvormers. Was simpel te verhelpen door de fase en nul een stuk of vijf slagen door een ferrietring te halen.

In de handleiding van Solarbouwmarkt staat de juiste plek waar ze moeten komen, ik heb ook de nul gedaan omdat daar ook powerline signalen overheen gaan.

Deze van Aliexpress werkten voor mij prima.
Sjit...alsnog teveel betaald. Had ze voor 4 euro nog wat bij RSonline :-)

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Jan-1981 schreef op maandag 21 februari 2022 @ 20:27:
@Pazo Enphase heeft er ook een document over, er is een heel scala aan apparaten wat storing kan veroorzaken, led-lampen, dimmers, magnetron, overspanningsbeveiligingen, electronische adapters enzovoort.

Het kan in ieder geval geen kwaad om ze preventief te gebruiken voor eventueel toekomstige apparaten/problemen.
Absoluut, zeker gezien de prijs.
Ons huis hangt vol met 70 domotica apparaten (lampen, speakers en andere troep). Better safe than sorry.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Jan-1981
  • Registratie: Juni 2007
  • Niet online
Pazo schreef op maandag 21 februari 2022 @ 20:57:
In de Installer Toolkit app kan je ook 'geluid'/ ruis de lijn zien. Als ik het goed begrijp, zit de mijne nog in het gebied midden tot laag.
Interessant, zal dit weekend eens kijken of ik ook zo'n grafiekje uit de app krijg.
Deze zijn wel vrij klein, met 2,5mm² kunnen er ongeveer zeven windingen door. Voor 4mm² of 6mm² zou ik bijvoorbeeld deze nemen.

9x IQ7 (LG 335 Wp) - 4x IQ7+ (Q CELLS 355 Wp) - 2x IQ7A (Phono Solar 400Wp) - 5x IQ7A (Hyundai 490Wp) • PVoutput


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Dit zijn de officiële ringen die Enphase zelf gebruikt (maar dan voor een normale prijs).
Heb ze uit een document van Enphase
Linkje >> of lekker Googlen B64290L0022X830

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • berend_
  • Registratie: Maart 2005
  • Laatst online: 17:47
Ik kwam ze hier tegen in een NL webshop voor een normale prijs

  • Jan-1981
  • Registratie: Juni 2007
  • Niet online
berend_ schreef op dinsdag 22 februari 2022 @ 10:41:
Ik kwam ze hier tegen in een NL webshop voor een normale prijs
Toch niet echt goedkoop en het lijkt of er niet eens een coating overheen zit, gaat het straks roesten in je groepenkast.

9x IQ7 (LG 335 Wp) - 4x IQ7+ (Q CELLS 355 Wp) - 2x IQ7A (Phono Solar 400Wp) - 5x IQ7A (Hyundai 490Wp) • PVoutput


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Jan-1981 schreef op dinsdag 22 februari 2022 @ 18:25:
[...]

Toch niet echt goedkoop en het lijkt of er niet eens een coating overheen zit, gaat het straks roesten in je groepenkast.
Als het hetzelfde type is als Enphase dan zit er wel een coating over.
Mijn ferriet ringen van RS-online had wel een coating.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • berend_
  • Registratie: Maart 2005
  • Laatst online: 17:47
Jan-1981 schreef op dinsdag 22 februari 2022 @ 18:25:
[...]

Toch niet echt goedkoop en het lijkt of er niet eens een coating overheen zit, gaat het straks roesten in je groepenkast.
Roest in de groepenkast :?

Het is een mooie grote blauwe gecoate ring, waar je met gemak genoeg windingen met 6mm2 kabel kunt maken


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
berend_ schreef op dinsdag 22 februari 2022 @ 22:42:
[...]

Roest in de groepenkast :?

Het is een mooie grote blauwe gecoate ring, waar je met gemak genoeg windingen met 6mm2 kabel kunt maken

[Afbeelding]
Zo te zien heb ik dezelfde. Prima spul. Dus 4/5 euro ipv 10/15 euro ps.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • coob
  • Registratie: April 2002
  • Laatst online: 04-06 12:06
Hier sinds een paar weken ook een Enphase systeem.
10x 385w op iq7+ en een Envoy S.
45gr pal op het zuiden.
Werkt prima uiteraard!

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Gefeliciteerd @coob
Al wat resultaten te delen?

Hier gaat de boel volgende week op het dak.
Vandaag de laatste hand gelegd aan de groepenkast.
Aansluiten doe ik op het moment dat ik de boel op het dak heb liggen.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • MartinMid
  • Registratie: Januari 2018
  • Laatst online: 03-06 18:35
Projectje met de buren opgezet. Vlg week bij 2 buren 12 panelen elk. Op 9 maart bij ons 9 * 370 = 3.330 watt. (En bij de buren 8) Oriëntatie noord-west. 15 procent helling. Allemaal enphase iq7+

Ik heb al 4*275 op een overkapping liggen met een goodwe 1000ns omvormer.

Als ik die later met iq7+ (ipv goodwe) will koppelen aan envoy, kan dat dan? Komt op andere groep binnen in de meterkast

  • Bravertal
  • Registratie: Januari 2012
  • Laatst online: 22:50
martin484 schreef op maandag 21 februari 2022 @ 14:47:
Ik ben ook bezig met een Enphase systeem, enkel zit ik nog met een twijfel stuk over het aantal panelen.

Wij kunnen op ons dak (zuid-zuidoost) momenteel 12 panelen kwijt (12 * 365 + IQ+7). Helaas niet meer door 2 grote dakramen.

Aangezien ik wel denk dat ons verbruik in de toekomst omhoog zal gaan (momenteel 3300-3400 kWh) en de gekozen panelen 3990 kWh zouden kunnen opbrengen kom je daar al snel aan met bijvoorbeeld straks een Quooker in onze nieuwe keuken (Quooker even als voorbeeld omdat deze op jaarbasis 500 kWh zou kunnen verbruiken).

Nu twijfel ik dus om nog 4 panelen aan de Noordwest zijde te leggen. Ik weet dat dit minder op zal brengen maar is dit een goede gedachte? Of is het geld weggooien? Voor het verbruik momenteel heb ik het niet nodig, maar meer op de toekomst gericht.
Waarom Enphase?
Beide daken gewoon volleggen.
Zelf heb ik zuid, oost en noord ook gewoon volgelegd, krijg geen spijt!

23 panelen á 335 wp (11 op oost en 12 op zuid), 13 panelen á 380 wp op noord. Regio West-Friesland te Noord-Holland..


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
MartinMid schreef op vrijdag 25 februari 2022 @ 19:08:
Projectje met de buren opgezet. Vlg week bij 2 buren 12 panelen elk. Op 9 maart bij ons 9 * 370 = 3.330 watt. (En bij de buren 8) Oriëntatie noord-west. 15 procent helling. Allemaal enphase iq7+

Ik heb al 4*275 op een overkapping liggen met een goodwe 1000ns omvormer.

Als ik die later met iq7+ (ipv goodwe) will koppelen aan envoy, kan dat dan? Komt op andere groep binnen in de meterkast
@MartinMid
Op welke groepen komen de nieuwe panelen? M.a.w. wordt de installatie 1 fase aangesloten of 3 fase?
In principe kun je volgens mij 13 panelen met IQ7+ op 3 fase, per fase aansluiten 16Amp / 1,26 ampère per stuk = 12.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Bravertal schreef op vrijdag 25 februari 2022 @ 19:21:
[...]


Waarom Enphase?
Beide daken gewoon volleggen.
Zelf heb ik zuid, oost en noord ook gewoon volgelegd, krijg geen spijt!
Waarom rijden mensen Audi, BMW of Mercedes?
Allemaal goed spul. Kwestie van voorkeur.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • MartinMid
  • Registratie: Januari 2018
  • Laatst online: 03-06 18:35
Websphinxie schreef op vrijdag 25 februari 2022 @ 20:00:
[...]


@MartinMid
Op welke groepen komen de nieuwe panelen? M.a.w. wordt de installatie 1 fase aangesloten of 3 fase?
In principe kun je volgens mij 13 panelen met IQ7+ op 3 fase, per fase aansluiten 16Amp / 1,26 ampère per stuk = 12.
Van het huis op de groep van de wasmachine op zolder (komt dan een ‘mini’ zekeringkast bij. Met 2 aardlek en weer aansluiting wasmachine.
De huidige ‘wasmachine’ aansluiting in de meterkast wordt achter de aardlek uitgehaald. Weet niet waar ze qrelais zetten. Envoy komt ook in meterkast. De vraag is eigenlijk of die envoy over meerdere groepen kan praten.
Ik heb ook wel eens een ethernet verleng ding gehad. 1 in de meterkast in het stopcontact, Ethernet kabel erin. En ergens anders in huis een Andere plug in het stopcontact, Ethernet eruit naar pc.
Dit werkte ook als de plug in een andere groep zat.

Werkt dat bij de enphase het zelfde?

  • MartinMid
  • Registratie: Januari 2018
  • Laatst online: 03-06 18:35
Bravertal schreef op vrijdag 25 februari 2022 @ 19:21:
[...]


Waarom Enphase?
Beide daken gewoon volleggen.
Zelf heb ik zuid, oost en noord ook gewoon volgelegd, krijg geen spijt!
Enphase: schaduw door schoorsteen draait over de panelen heen.
Offerte van panelen met enphase was even duur als string met optimizers.

Evt wil ik later het dak nog verder naar beneden vol leggen maar dat wordt 45graden helling op noord. Wordt terugverdien tijd wel lang.

De buren gaan dat uitproberen met hun 12 panelen.

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Bijzonder, maar het kan. Ik heb altijd geleerd om aansluitingen, groepen en installatie netjes te centreren en bij de meterkast te houden maar het kan.

Ethernet is sowieso nodig om de Envoy te laten communiceren. Als dat via een powerplug/powerlan (oftewel internet via het stroomnet) wordt het voor mij wel erg exotisch maar nogmaals. Het kan. Enphase doet er zelf veel aan om interferentie te voorkomen met Powerlan situaties.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • MartinMid
  • Registratie: Januari 2018
  • Laatst online: 03-06 18:35
Websphinxie schreef op vrijdag 25 februari 2022 @ 20:58:
Bijzonder, maar het kan. Ik heb altijd geleerd om aansluitingen, groepen en installatie netjes te centreren en bij de meterkast te houden maar het kan.

Ethernet is sowieso nodig om de Envoy te laten communiceren. Als dat via een powerplug/powerlan (oftewel internet via het stroomnet) wordt het voor mij wel erg exotisch maar nogmaals. Het kan. Enphase doet er zelf veel aan om interferentie te voorkomen met Powerlan situaties.
Sorry, Ik was niet duidelijk. Ik bedoelde dat de ethernet communicatie over stroom kabels (met de ervaring van die plug ins in het verleden) niet perse op dezelfde groep moet. Ik hoop dat dat bij enphase ook zo is.

De envoy komt naast het internet modem in de meterkast.

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
maar wacht even. Gaan de panelen met een kabel naar de meterkast of krijgen ze een apart groepenkastje op zolder en van daaruit naar de meterkast?

De Envoy komt/hangt wel gewoon in de meterkast?
Waar zit de modem? In de meterkast of ergens anders?

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • martijn v o
  • Registratie: Januari 2020
  • Laatst online: 20:31
Ja dat werkt zo bij Enphase. Kan wel zijn dat je ferrietringen moet plaatsen omdat de communicatie is verstoord.

@MartinMid

PV Output 12*suntech 325wp met Enphase IQ7+ op zuid-oost 116 en 45 graad. WP Panasonic J serie 5kw. Gasloos sinds juni 2021


  • mike123
  • Registratie: Oktober 2007
  • Laatst online: 00:09
martijn v o schreef op vrijdag 25 februari 2022 @ 21:29:
Ja dat werkt zo bij Enphase. Kan wel zijn dat je ferrietringen moet plaatsen omdat de communicatie is verstoord.

@MartinMid
Ter info.
https://www4.enphase.com/...ting%20NL%20%28002%29.pdf

  • MartinMid
  • Registratie: Januari 2018
  • Laatst online: 03-06 18:35
Websphinxie schreef op vrijdag 25 februari 2022 @ 21:25:
maar wacht even. Gaan de panelen met een kabel naar de meterkast of krijgen ze een apart groepenkastje op zolder en van daaruit naar de meterkast?

De Envoy komt/hangt wel gewoon in de meterkast?
Waar zit de modem? In de meterkast of ergens anders?
@Websphinxie
De panelen op het dak krijgen een aparte meterkast op zolder. Vanaf die meterkast gaan ze via de ‘oude’ wasmachine bekabeling naar de meterkast beneden. Daar zie die bekabeling nu op een groep met aardlek. Die groep wordt daar uit de aardlek gehaald (omdat er op zolder al een aardlek in die extra meterkast zit)


De envoy komt in meterkast beneden, naast het modem/internet dat ook in de meterkast beneden staat.

  • Websphinxie
  • Registratie: Juli 2009
  • Laatst online: 14-05 17:49
Ok. Dan begrijp ik 'm.
Lijkt me prima.

16 x 455Wp & Enphase IQ7+ (7,3 kWp) - PVoutput.org


  • coob
  • Registratie: April 2002
  • Laatst online: 04-06 12:06
Websphinxie schreef op vrijdag 25 februari 2022 @ 19:02:
Gefeliciteerd @coob
Al wat resultaten te delen?

Hier gaat de boel volgende week op het dak.
Vandaag de laatste hand gelegd aan de groepenkast.
Aansluiten doe ik op het moment dat ik de boel op het dak heb liggen.
Vanaf 12 februari liggen de panelen op het dak.

[Voor 3% gewijzigd door coob op 26-02-2022 07:23]


  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

Mijn eerste uitbereiding van 5 panelen ligt *O*



Nu afwachten wat het gaat opleveren. Het ligt op zuid maar zit wel tussen gebouwen in. Vind het daardoor lastig een opbrengst berekening te maken. De constructie heb ik overigens zelf gemaakt van tuinhout en betonpoeren (op dunne rubberen tegels). Ik wilde 6 klemmen per paneel.

De laatste 5 komen op oost.

En ja er blijft veel water liggen. Moet de dakdekker nog eens een keer wat aan doen van de zomer. De afvoer ligt te hoog 8)7

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 22:25
Hier is deze week al het materiaal binnengekomen om mijn huidige systeem uit te breiden met 9x395wp panelen op oost.
Tevens ook dakhaken, rails, schroeven, kabels etc.



8080Wp op oost / west (Barneveld) • PVOutput
Het grote Enphase topicHaal meer uit je Envoy!


  • hnq
  • Registratie: December 2016
  • Laatst online: 22:59
Glashelder schreef op zaterdag 26 februari 2022 @ 17:05:
Mijn eerste uitbereiding van 5 panelen ligt *O*

De constructie heb ik overigens zelf gemaakt van tuinhout en betonpoeren (op dunne rubberen tegels). Ik wilde 6 klemmen per paneel.
De constructie is niet helemaal duidelijk te zien, maar weet je wel zeker dat dit stormbestendig is?

  • Glashelder
  • Registratie: September 2002
  • Niet online

Glashelder

Anti Android

hnq schreef op zaterdag 26 februari 2022 @ 18:43:
[...]

De constructie is niet helemaal duidelijk te zien, maar weet je wel zeker dat dit stormbestendig is?
Het geheel heeft zo’n 200 kilo aan ballast (los van het hout en de panelen nog) én het wordt nog verankerd aan de buitenmuren. Met 6 klemmen per paneel denk ik wel dat dit stormbestendig is ja.

PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput


  • hnq
  • Registratie: December 2016
  • Laatst online: 22:59
Glashelder schreef op zaterdag 26 februari 2022 @ 18:46:
[...]

Het geheel heeft zo’n 200 kilo aan ballast (los van het hout en de panelen nog) én het wordt nog verankerd aan de buitenmuren. Met 6 klemmen per paneel denk ik wel dat dit stormbestendig is ja.
Ha, gelukkig. :)
Pagina: 1 2 3 ... 76 Laatste


Tweakers maakt gebruik van cookies

Tweakers plaatst functionele en analytische cookies voor het functioneren van de website en het verbeteren van de website-ervaring. Deze cookies zijn noodzakelijk. Om op Tweakers relevantere advertenties te tonen en om ingesloten content van derden te tonen (bijvoorbeeld video's), vragen we je toestemming. Via ingesloten content kunnen derde partijen diensten leveren en verbeteren, bezoekersstatistieken bijhouden, gepersonaliseerde content tonen, gerichte advertenties tonen en gebruikersprofielen opbouwen. Hiervoor worden apparaatgegevens, IP-adres, geolocatie en surfgedrag vastgelegd.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Toestemming beheren

Hieronder kun je per doeleinde of partij toestemming geven of intrekken. Meer informatie vind je in ons cookiebeleid.

Functioneel en analytisch

Deze cookies zijn noodzakelijk voor het functioneren van de website en het verbeteren van de website-ervaring. Klik op het informatie-icoon voor meer informatie. Meer details

janee

    Relevantere advertenties

    Dit beperkt het aantal keer dat dezelfde advertentie getoond wordt (frequency capping) en maakt het mogelijk om binnen Tweakers contextuele advertenties te tonen op basis van pagina's die je hebt bezocht. Meer details

    Tweakers genereert een willekeurige unieke code als identifier. Deze data wordt niet gedeeld met adverteerders of andere derde partijen en je kunt niet buiten Tweakers gevolgd worden. Indien je bent ingelogd, wordt deze identifier gekoppeld aan je account. Indien je niet bent ingelogd, wordt deze identifier gekoppeld aan je sessie die maximaal 4 maanden actief blijft. Je kunt deze toestemming te allen tijde intrekken.

    Ingesloten content van derden

    Deze cookies kunnen door derde partijen geplaatst worden via ingesloten content. Klik op het informatie-icoon voor meer informatie over de verwerkingsdoeleinden. Meer details

    janee
