OpenQuatt: zelf je Quatt warmtepomp aansturen

[jj85]

Trackerfire schreef op woensdag 24 juni 2026 @ 09:18:
[...]

Klinkt goed, vooral het stukje foto-handleiding komt goed dan!

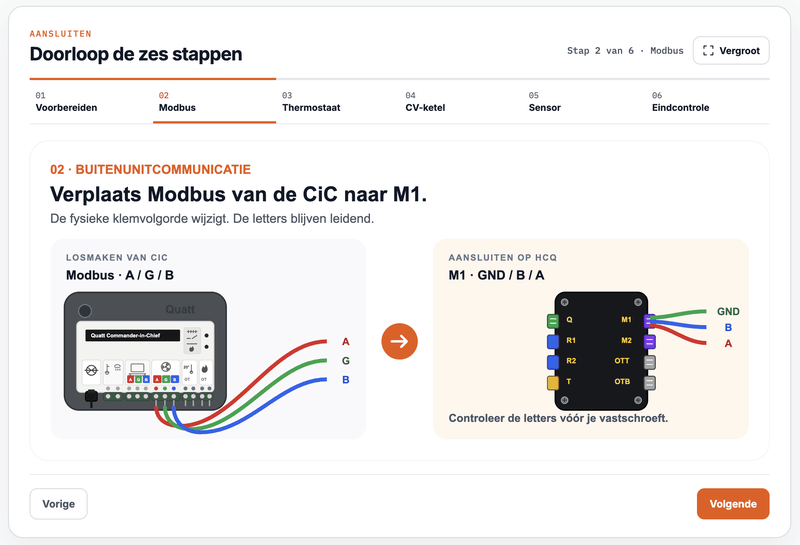

Niet helemaal foto-handleiding, maar iets ander format
(eerste opzetje; exacte aansluitingen/volgordes to be confirmed )

[joosie]

Hier ook sinds vandaag versie 1.1 hangen.

[Eskimootje]

Hoe verlopen de testen? Geeft het al voldoende input en zijn er nog hardware issues gevonden?

[m10tech]

Ik vond een verwisseling van de modbus pootjes... Gaf wat gedoe en had het verder druk met werk...

[leejoow]

Documentatie klopte inderdaad niet helemaal, gelukkig stond het wel op de PCB 🙂
Ik ben vooral bezig met de hardware testen, kijken of ik nog wat kan tunen, maar tot nu toe loopt het goed.

Wel een beetje jammer dat de post een pakketje kwijt gemaakt heeft en ik dus een testbordje minder heb, maar het is even niet anders.

We hebben in elk geval de modbus poorten kunnen valideren, de OpenTherm aan de thermostaat kant en nu ook de boiler zijde (hoewel dit nog niet in OpenQuatt geïmplementeerd is), de flow meter van de Quatt v1, de Pt1000 sensor voor de temperatuur en de relais. De overstap naar de ESP32-S3 module ipv zelf gemaakt heeft ook voor een veel beter wifi ontvangst gezorgd. De uitdaging was heel vet, maar ik wil ook niet jullie te lang laten wachten tot ik de antenne goed getuned heb 😉

Dit weekend wil ik nog een ethernet duurtest laten lopen, maar daar verwacht ik geen problemen mee.

Doordat er een bordje verloren is heb ik mijn eigen testbordje moeten opsturen helaas zodat ook @jj85 verder kan en heb ik (nog) niet kunnen testen of de SPI pinnen het ook doen. Maar goed, dat is iets dat sowieso in OpenQuatt niet geïmplementeerd gaat worden. Dat is dus gewoon mooi meegenomen als dat allemaal werkt 😉

Even wat testporn:Het bordje dat hier aan de scope hangt is de eerste iteratie. Ik ben aan het kijken of ik nog wat aanpassingen kan doen aan het power distribution network na advies van een paar gerenommeerde ontwerpers. Als het allemaal stabiel is wil ik dit wellicht mee gaan nemen in een volgende iteratie. En voordat iemand er over begint: PoE zit er niet op, staat op mijn roadmap, maar is voor volgend jaar. Dus wacht niet met bestellen tot dat er is, want dat gaat lang duren 😋

[ Voor 11% gewijzigd door leejoow op 17-07-2026 20:06 ]

[Toby-Wan]

besteld

[timmert26]

Ik heb hem ook besteld, lekker bezig @leejoow (en @jj85 )!

[onlinaius]

Besteld! Top werk!

[HGBMason]

Gaat nou iedereen die iets besteld heeft dat hier melden?

[Ferdinand Oeinck]

✅

[Toby-Wan]

HGBMason schreef op maandag 20 juli 2026 @ 11:30:
Gaat nou iedereen die iets besteld heeft dat hier melden?

ach, het geeft wel leuk het animo weer. En iemand die de mail niet ontvangen heeft is nu ook verwittigd

[jj85]

HGBMason schreef op maandag 20 juli 2026 @ 11:30:
Gaat nou iedereen die iets besteld heeft dat hier melden?

Ik hoop het niet, want dan moeten we straks een OpenQuatt deeltje 2 openen

[leejoow]

Ik heb vanmorgen inderdaad de mensen die een voorinschrijving hebben gedaan een mail gestuurd met de melding dat ik de controller in de shop heb gezet.

Voor iedereen hier de link: https://electropaultje.nl...ump-controller-q-edition/

Verwachting is dat we eind augustus gaan leveren. Meer details zullen de komende tijd wel komen

[onlinaius]

@jj85 Ik wil je niet opjagen, maar ik vroeg me af wat de status is van het aanpassen van de BPV.
Zit dit in OpenQuatt zodra de controller geleverd wordt?

Ik heb op dit moment een zigbee module aan de BPV hangen, maar op de een of andere manier lukt het aansturen hier niet echt mee. Ik heb het er even bij laten zitten, aangezien OpenQuatt het misschien wel helemaal oplost, maar mocht dit niet het geval zijn dan ga ik in het najaar even kijken hoe ik die BPV via de Zigbee module aan de slag krijg.

[TeslaNerd]

jj85 schreef op zondag 12 juli 2026 @ 21:29:
[...]

@TeslaNerd jij bent de uitgelezen persoon om dit eens na te vragen bij je Amitime contact Dat is idd wel zinvolle info.

Responstijd en -inhoud van Amitime op onze vragen blijft moeilijk voorspelbaar maar de vraag is gesteld.

Edit:
@Jordi_
Instant update van Amitime:

“20Hz is not available yet in compressor speed range..
The bit 11 shows unit is working at edge of envelope so compressor can not work at high speed which may cause problem in pressure or discharge temp.”

Mitsubishi compressors in R32 Quatt: “Should be SVB110”

Meer info via:

https://mitsubishicompres...e/KVB-Reference-guide.pdf

https://qishanr.com/produ...er-compressor-svb110fefmc

[ Voor 61% gewijzigd door TeslaNerd op 22-07-2026 11:50 ]

[jj85]

onlinaius schreef op woensdag 22 juli 2026 @ 10:36:
@jj85 Ik wil je niet opjagen, maar ik vroeg me af wat de status is van het aanpassen van de BPV.
Zit dit in OpenQuatt zodra de controller geleverd wordt?

Ik heb op dit moment een zigbee module aan de BPV hangen, maar op de een of andere manier lukt het aansturen hier niet echt mee. Ik heb het er even bij laten zitten, aangezien OpenQuatt het misschien wel helemaal oplost, maar mocht dit niet het geval zijn dan ga ik in het najaar even kijken hoe ik die BPV via de Zigbee module aan de slag krijg.

Nee, zit er niet in nu.

Ook geen timeline voor nog. Sorry 😔

[TeslaNerd]

jj85 schreef op woensdag 22 juli 2026 @ 12:54:
[...]

Nee, zit er niet in nu.

Ook geen timeline voor nog. Sorry 😔

Kan ik na mijn vakantie wel een PR voor maken.
@onlinaius maak jij een issue aan hoe jij de BPV*) in OpenQuatt zou willen hebben?

NB in mijn basic OpenQuatt heb ik BPV al wel werkend

*) BodemPlaatVerwarming

[ Voor 18% gewijzigd door TeslaNerd op 22-07-2026 13:31 ]

[onlinaius]

Aangemaakt. Heeft uiteraard ook geen haast, die 4 graden waarbij de BPV aanslaat zal je vermoedelijk niet voor halverwege november weer met enige regelmaat gaan zien.

[memorynl]

TeslaNerd schreef op woensdag 22 juli 2026 @ 10:44:
[...]

Responstijd en -inhoud van Amitime op onze vragen blijft moeilijk voorspelbaar maar de vraag is gesteld.

Edit:
@Jordi_
Instant update van Amitime:

“20Hz is not available yet in compressor speed range..
The bit 11 shows unit is working at edge of envelope so compressor can not work at high speed which may cause problem in pressure or discharge temp.”

Mitsubishi compressors in R32 Quatt: “Should be SVB110”

Meer info via:

https://mitsubishicompres...e/KVB-Reference-guide.pdf

https://qishanr.com/produ...er-compressor-svb110fefmc

[Afbeelding]

Hm, ook na een paar keer lezen begrijp ik niet helemaal wat er bedoeld wordt. 20 hz not “yet” available? Als het de svb110 is zou die volgens die spec tot 15hz terug gaan. Maar goed, dat is slechts 1 component van het hele systeem.

Qua high speed begrijp ik het denk ik wel. Deze winter eens kijken wat er met de diverse pressures en temperaturen gebeurt als de Quatt volle bak moet werken. Maar voor cooling is me nog niet helemaal helder naar welke parameters we moeten kijken om te zien of hij op het randje van z’n (gezonde) kunnen zit te werken.

[Fullpower]

memorynl schreef op woensdag 22 juli 2026 @ 17:50:
[...]

Hm, ook na een paar keer lezen begrijp ik niet helemaal wat er bedoeld wordt. 20 hz not “yet” available? Als het de svb110 is zou die volgens die spec tot 15hz terug gaan. Maar goed, dat is slechts 1 component van het hele systeem.

Qua high speed begrijp ik het denk ik wel. Deze winter eens kijken wat er met de diverse pressures en temperaturen gebeurt als de Quatt volle bak moet werken. Maar voor cooling is me nog niet helemaal helder naar welke parameters we moeten kijken om te zien of hij op het randje van z’n (gezonde) kunnen zit te werken.

Dat de compressor tot 15Hz kan zegt niet meteen dat dat altijd kan. Je zou moeten kijken naar de compressor envelope: minimum en maximum compressor frequentie zijn afhankelijk van zuigdruk en persdruk.

Naast de compressor kunnen er ook andere systeem beperkingen zijn, zoals een EEV die niet verder dicht kan, waardoor bij verder terugtoeren vam de compressor de oververhitting te laag wordt.

Dus ik zou beginnen met de compressor specificatie. En daarna goed de positie van het EEV en de zuiggasoververhitting in de gaten houden. Ook een te lage persgasoververhitting kan aangeven dat het EEV eigenlijk verder dicht zou moeten.

[sdh1981]

Bij lage compressor toerentallen loop je gevaar met de smering van de compressor. De flow is te laag in het systeem en de olie slaat neer in het systeem. Nu hebben we daar natuurlijk de oil return cycle maar die is gebaseerd op de standaard FW setting (iedere 2 uur) daarnaast loop je ook het risico dat de EEV niet verder dicht kan en je een natte zuig leiding krijgt waardoor de compressor slijt. (Superheat)

[leejoow]

Goed nieuws! De prints zijn geproduceerd, nu is het wachten op verpakken en verzenden naar Nederland. Vooral dat laatste kan nog wel een dingetje zijn met de douane, maar het loopt in elk geval op (mijn) schema

Dit weekend een mooie alternatieve deksel gemaakt voor de Tweakers editie


Wel helaas een (klein) foutje op de silkscreen gevonden. Ik was nog wat metingen aan het doen op de SPI bus. Daar kon ik mooi de extra pins voor gebruiken om de logic analyser op aan te sluiten. En maar niet werken. Uiteindelijk het ontwerp erbij gepakt en blijkt dat ik de labels van CLK en SDI heb omgewisseld. Dus mocht je zelf firmware gaan schrijven én de SPI bus gebruiken: let op dat de pinnen niet helemaal goed gelabeld zijn

Doordat ik wat duurtesten aan het laten lopen ben heb ik helaas nog niet de extra pinnen kunnen testen, maar kan me eerlijk gezegd niet voorstellen dat daar een issue mee is verder.

Aan de software kant wordt er nog hard getweaked. Er zijn nog wat zaken die soms niet helemaal lekker gaan waar @jj85 druk mee is. Dus nogmaals alvast even de disclaimer: let op, het is een project waar aan gewerkt wordt en nog niet alles doet het Gooi de CiC nog niet weg

[Toby-Wan]

leejoow schreef op maandag 27 juli 2026 @ 19:46:
Gooi de CiC nog niet weg

En ik had zal zo'n mooie wilg gezien om de CIC aan te hangen

[zeekoe]

Ik heb geen CiC (heb daarom ook niet de Tweakers editie besteld, want iets werkends hebben was even prio )

Maar gelukkig is het nog geen winter, en ben ik ook nog niet toegekomen aan het hydraulisch aansluiten van het geheel. Inmiddels wel een Quatt V2 op de kop getikt die door een installateur ergens was neergezet om "morgen aan te sluiten", maar toen was die failliet. Misschien heb ik nog wat hulp nodig van iemand met een V2 tzt, want er zit niet eens een frontplaat op (kippengaas zal wonderen doen), en er lijkt een sensor met tie wrapjes vast te zitten die ergens anders hoort.

Ik hoop dat alles eind aug/begin september mooi samenkomt, en anders hebben we altijd nog de ouwe CV mocht de software wat langer op zich laten wachten...

Succes bouwers met jullie mooie werk!

[jj85]

Toby-Wan schreef op maandag 27 juli 2026 @ 20:43:
[...]

En ik had zal zo'n mooie wilg gezien om de CIC aan te hangen

Hou die maar in het vizier

Er waren opeens (bijna vanuit het niets) rare stabiliteitsproblemen.
Mogelijk deels door mijn eigen wifi netwerk, maar ook wel deels verooraakt door de flinke groei van het project.
Het dynamische (heap) geheugen had soms maar weinig ruimte over voor nieuwe taken. Vooral rond opstart gebeurde veel tegelijk. Dit is nu onder meer wat over de tijd verspreid en er zijn wat andere optimalisaties gedaan.

Verder hebben de beta-testers nu een verzoekje gehad om de OpenTherm aansturing van de CV-ketel te testen. Dit heb ik al uitgebreid getest met een opentherm ketel simulator, dus nu is het de beurt voor echt ketels (maarja... de warme dagen in het vooruitzicht zijn daarbij niet echt bevordelijk).
Sorry @joosie voor de paar m3 gas die je door een bugje verstookt hebt

Al met al sta ik er qua software wel (weer ) positief in!

[EddyNb]

Zelf wil ik de open Quatt en de bestelde module gaan gebruiken voornamelijk voor de koeling optie. De verwarming laat ik vooralsnog gebruik maken van de cic, de ketel staat op zomerstand, en dat ging de afgelopen twee jaar heel goed met mijn Jaga’s en dbe. Wilde niet nog een chill erbij kopen, aangezien ik in de woonkamer geen leidingwerk zichtbaar heb 🙈 was dat ook geen optie.

Hopen op een indian summer in september 🤣

[jj85]

EddyNb schreef op dinsdag 28 juli 2026 @ 23:24:
Zelf wil ik de open Quatt en de bestelde module gaan gebruiken voornamelijk voor de koeling optie. De verwarming laat ik vooralsnog gebruik maken van de cic, de ketel staat op zomerstand, en dat ging de afgelopen twee jaar heel goed met mijn Jaga’s en dbe.

Jaga's met fans werkt hier uitstekend om wat te koelen.
Belangrijk is wel dat je op één of andere manier het dauwpunt kunt meten/bepalen (bijv op basis van temperatuur en vochtigheid). OpenQuatt heeft deze info wel nodig om optimaal te kunnen koelen.

[EddyNb]

jj85 schreef op woensdag 29 juli 2026 @ 08:31:
[...]

Jaga's met fans werkt hier uitstekend om wat te koelen.
Belangrijk is wel dat je op één of andere manier het dauwpunt kunt meten/bepalen (bijv op basis van temperatuur en vochtigheid). OpenQuatt heeft deze info wel nodig om optimaal te kunnen koelen.

Ga eerst met een veilige waarde zitten 18 graden ofzo. En even bedenken hoe ik op zolder (zwakste plek) een meetpunt van temperatuur en luchtvochtigheid kan implenteren zonder home assistent op te tuigen 🙈

[leejoow]

Je kan de dauwpunt ook via MQTT sturen naar OpenQuatt, dit hoeft niet per se via Home Assistant. Ik weet niet of dat het makkelijker maakt voor je?

[raven22]

EddyNb schreef op woensdag 29 juli 2026 @ 13:46:
[...]

Ga eerst met een veilige waarde zitten 18 graden ofzo. En even bedenken hoe ik op zolder (zwakste plek) een meetpunt van temperatuur en luchtvochtigheid kan implenteren zonder home assistent op te tuigen 🙈

https://moresense-nl.com/MoreSense-MS-05/index.php/
Dit zijn goede dingen en werkt dacht ik ook met mqtt
Heb je gelijk Co2 erbij...

[sdh1981]

raven22 schreef op woensdag 29 juli 2026 @ 15:40:
[...]

https://moresense-nl.com/MoreSense-MS-05/index.php/
Dit zijn goede dingen en werkt dacht ik ook met mqtt
Heb je gelijk Co2 erbij...

Ik heb deze van Sonoff de airguard meet Co2, RH en Temp. Werkt met wifi en matter support.

Sonoff Airguard amazon

[joosie]

jj85 schreef op dinsdag 28 juli 2026 @ 21:57:
[...]

Verder hebben de beta-testers nu een verzoekje gehad om de OpenTherm aansturing van de CV-ketel te testen. Dit heb ik al uitgebreid getest met een opentherm ketel simulator, dus nu is het de beurt voor echt ketels (maarja... de warme dagen in het vooruitzicht zijn daarbij niet echt bevordelijk).
Sorry @joosie voor de paar m3 gas die je door een bugje verstookt hebt

Bij mij werkt de OpenTherm aansturing helaas nog niet, zal dus verder uitgezocht moeten worden.

En ja, we hadden zondag ineens een vloer van 40 graden door een bugje

[McMark]

Met het warme weer toch ook de stap gemaakt om mijn Quatt duo in te gaan zetten voor koeling.
Ik dacht dat ik eea goed had aangesloten met de instructies Hier: Aansluitmethode 1. In het kort de modbus kabels via de M laten lopen van de Listener en CIC.

Op zich werkt het OpenQuatt dashboard prima, maar ik loop tegen een aantal punten aan:

1. Er Blijft een flowverschil tussen HP 1 en 2
2. Bij het inzetten van koeling houdt de pomp niet de flow op gang. Je ziet dat de module wilt koelen, doet de startupfase en knalt daarna weer terug naar startup fase.

In mijn zoektocht kwam ik ook een ander aansluitmethode tegen. Waarbij naast de modbus kabel ook de thermostaat en klemsturing worden aangesloten op de listener. Aansluitmethode 2

Wat doe ik verkeerd?

Gebruikte setup

• Quatt Duo V1.5
• Heatpump Listner van Elektrapaultje met Quatt duo software




[jj85]

@McMark je moet hem volledig loskoppelen van de CiC, anders krijgt de buitenunit van twee controllers de commandos

[McMark]

jj85 schreef op zondag 2 augustus 2026 @ 17:49:
@McMark je moet hem volledig loskoppelen van de CiC, anders krijgt de buitenunit van twee controllers de commandos

Aha, dat staat niet in het plaatje van instructie 1. maar dan zo dus?

[leejoow]

Het plaatje van instructie 1 is hoe je de module aansluit als listener, dan luister je het verkeer af. Als je OpenQuatt geïnstalleerd hebt en de CiC aangesloten heb je twee kapiteins op één schip. Dat gaat fout ☺️

[leejoow]

Iedereen die een Heatpump Controller heeft besteld, bedankt! De douane werkte heel erg mee en ben het hele weekend aan het solderen en verpakken geweest. Morgen gaan ze op de bus!

[ Voor 150% gewijzigd door leejoow op 02-08-2026 20:10 ]

[McMark]

leejoow schreef op zondag 2 augustus 2026 @ 20:03:
Het plaatje van instructie 1 is hoe je de module aansluit als listener, dan luister je het verkeer af. Als je OpenQuatt geïnstalleerd hebt en de CiC aangesloten heb je twee kapiteins op één schip. Dat gaat fout ☺️

Check!
Maar dan is de vraag hoe wel aan te sluiten. Als dat is volgens de methode beschreven op git, dan hoe werkt dat met mijn device? Daar staat duidelijk andere markings op.

Heb ik de verkeerde?

[leejoow]

McMark schreef op zondag 2 augustus 2026 @ 20:15:
[...]

Check!
Maar dan is de vraag hoe wel aan te sluiten. Als dat is volgens de methode beschreven op git, dan hoe werkt dat met mijn device? Daar staat duidelijk andere markings op.

Heb ik de verkeerde?

Het is zeker mogelijk om OpenQuatt te draaien op de Heatpump Listener, ik raad het voor nieuwe installaties niet aan.

De Heatpump Controller Q-Edition bevat alle hardware aan boord om een drop in replacement te doen van de CiC.

[sdh1981]

Toby-Wan schreef op maandag 27 juli 2026 @ 20:43:
[...]

En ik had zal zo'n mooie wilg gezien om de CIC aan te hangen

[Alaksandus]

Ik lees al een tijdje mee in dit topic en ik weet dat het dauwpunt een belangrijk gegeven is want je wilt daar nooit op/onder komen.

Maar hoe berekend OpenQuatt het dauwpunt precies? Gaat dat automatisch (dat ie zelf info ophaalt) of moet ik aparte meter hebben om de luchtvochtigheid te meten en wordt de omgevingstemperatuur vanuit de thermostaat gehaald?

Als het goed is ligt het bordje straks op tafel klaar om aangesloten te worden en gezien de temperatuur wil ik direct gaan koelen..

[sdh1981]

Alaksandus schreef op dinsdag 4 augustus 2026 @ 17:25:
Ik lees al een tijdje mee in dit topic en ik weet dat het dauwpunt een belangrijk gegeven is want je wilt daar nooit op/onder komen.

Maar hoe berekend OpenQuatt het dauwpunt precies? Gaat dat automatisch (dat ie zelf info ophaalt) of moet ik aparte meter hebben om de luchtvochtigheid te meten en wordt de omgevingstemperatuur vanuit de thermostaat gehaald?

Als het goed is ligt het bordje straks op tafel klaar om aangesloten te worden en gezien de temperatuur wil ik direct gaan koelen..

met een luchtvochtigheid sensor en temperatuur met deze formule:

Het dauwpunt wordt in OpenQuatt berekend met de Magnus-formule, via ESPHome's ingebouwde dew_point sensorplatform.

Formule:

α = ln(RH / 100) + (a × T) / (b + T)

Td = (b × α) / (a − α)

Met constanten a = 17.625 en b = 243.04 °C.

T = gemeten luchttemperatuur (°C)

RH = relatieve luchtvochtigheid (%)

Td = dauwpunttemperatuur (°C)

[Appesteijn]

Hmm het lijkt erop dat mijn thermostaat de setpoint en room temperature niet goed doorgeeft aan openQuatt. Ik heb een issue aangemaakt. Op de CiC deed hij het 5 minuten geleden wel goed.

[leejoow]

Appesteijn schreef op dinsdag 4 augustus 2026 @ 19:04:
Hmm het lijkt erop dat mijn thermostaat de setpoint en room temperature niet goed doorgeeft aan openQuatt. Ik heb een issue aangemaakt. Op de CiC deed hij het 5 minuten geleden wel goed.

Ik heb je issue gezien en we gaan er naar kijken! Ik zoek even uit in hoeverre we al informatie boven water kunnen halen aan de hand van de firmware die je nu hebt draaien. Ik zal via Git communiceren verder

[Alaksandus]

Ok duidelijk, dauwpunt kan exact of bij benadering worden berekend. Dan doe ik dat voor nu maar even bij benadering.

Ik heb nu alles mooi aangesloten en ingesteld. Quatt Duo 1.5, laatste firmware, wifi etc. Maar ik krijg de melding: Flowverschil tussen warmtepomp 1 en 2.

Dit heeft aandacht nodig blijkbaar, maar wat voor aandacht precies?

In de diagram zie ik dat HP2 geen flow heeft.



Bovenstaande is reeds in Discord besproken: flowmeter defect.

[ Voor 4% gewijzigd door Alaksandus op 04-08-2026 21:54 ]

[sdh1981]

Welkom bij de brakke flowmeter club van de Quatt V1.5 😇

[zeekoe]

leejoow schreef op zondag 2 augustus 2026 @ 20:05:
Iedereen die een Heatpump Controller heeft besteld, bedankt! De douane werkte heel erg mee en ben het hele weekend aan het solderen en verpakken geweest. Morgen gaan ze op de bus!

[Afbeelding]

Oeh, dat wordt leuk bij thuiskomst van vakantie! Uit nieuwsgierigheid: hoeveel doosjes hebben jullie geleverd in deze eerste batch? En wat moest er nog aan gesoldeerd worden?

[onlinaius]

Die van mij is vanmorgen binnen gekomen, dus vandaag veeel te lang gestopt in van alles proberen, incl vloerkoeling!

Als ik (naast mijn complimenten, dank, en enorme bewondering) een heel klein puntje van opbouwende kritiek mag geven aan @leejoow : mocht je ooit nog een 2e batch printen / een vergelijkbare unit voor een andere warmtepomp ontwikkelen dan zou ik net iets meer ruimte in de behuizing printen rondom de usb-c poort. Ik merkte dat ongeveer de helft van mijn usb-c kabels er in kon, en de andere helft niet vanwege randjes die net iets te breed waren.

Klein bier uiteraard, maar ik moet wat te zeiken hebben tenslotte

[leejoow]

Goed om te horen! En jouw puntje is zeker welkom, ik had hem zelfs al eerder gehad. Ik ga het model ook zeker iets aanpassen. Maar eerst even de doosjes op die ik had geprint wachtend op de PCBs 😎

Maar ik begrijp dat het dus werkt? ☺️

[leejoow]

zeekoe schreef op woensdag 5 augustus 2026 @ 20:20:
[...]

Oeh, dat wordt leuk bij thuiskomst van vakantie! Uit nieuwsgierigheid: hoeveel doosjes hebben jullie geleverd in deze eerste batch? En wat moest er nog aan gesoldeerd worden?

De through hole connectoren en relais soldeer ik zelf en vervolgens wordt elke bordje functioneel getest en geprogrammeerd met de laatste firmware. En dus de behuizingen die ik moet printen, heat inserts plaatsen en PCB monteren. Dat was voor 50 stuks wel even een klus 😅

Maar nu is er een voorraadje, dan gaat het allemaal wat soepeler.

[onlinaius]

leejoow schreef op woensdag 5 augustus 2026 @ 21:53:
Goed om te horen! En jouw puntje is zeker welkom, ik had hem zelfs al eerder gehad. Ik ga het model ook zeker iets aanpassen. Maar eerst even de doosjes op die ik had geprint wachtend op de PCBs 😎

Maar ik begrijp dat het dus werkt? ☺️

Jazeker, ik ben er erg blij mee!

Hoewel ik zeker nog niet uitkijk naar de winter, heb ik wel zin om daar eens wat meer mee te gaan testen. Ik had met de CiC een heel schema ingesteld in HA om de warmtepomp zo efficient mogelijk te laten draaien. Ik ben benieuwd in hoeverre dat in OpenQuatt te doen is zonder extra HA automatiseringen.

Het koelen vandaag een aantal uur geprobeerd, en dat lijkt ook lekker te werken. Wat mij wel opviel was dat ik op de laagste stand eigenlijk helemaal niet tegen de dauwpunt limieten aanliep. Misschien dat het daar vandaag te droog voor was, en dat het bij nattere omstandigheden eerder een probleem is, of het komt omdat mijn huis meestal eerder te droog dan te vochtig is.

Binnenkort als het echt warm is maar eens een hele dag testen met vloerkoeling. Ik heb hier een airco, maar ik ben toch ook wel benieuwd hoe de vloerkoeling zich verhoud ten opzichte van die airco.

[jj85]

onlinaius schreef op woensdag 5 augustus 2026 @ 22:41:
[...]

Jazeker, ik ben er erg blij mee!

Hoewel ik zeker nog niet uitkijk naar de winter, heb ik wel zin om daar eens wat meer mee te gaan testen. Ik had met de CiC een heel schema ingesteld in HA om de warmtepomp zo efficient mogelijk te laten draaien. Ik ben benieuwd in hoeverre dat in OpenQuatt te doen is zonder extra HA automatiseringen.

Het koelen vandaag een aantal uur geprobeerd, en dat lijkt ook lekker te werken. Wat mij wel opviel was dat ik op de laagste stand eigenlijk helemaal niet tegen de dauwpunt limieten aanliep. Misschien dat het daar vandaag te droog voor was, en dat het bij nattere omstandigheden eerder een probleem is, of het komt omdat mijn huis meestal eerder te droog dan te vochtig is.

Binnenkort als het echt warm is maar eens een hele dag testen met vloerkoeling. Ik heb hier een airco, maar ik ben toch ook wel benieuwd hoe de vloerkoeling zich verhoud ten opzichte van die airco.

Leuk om te lezen dat de vele uren werk qua koelen zich uitbetalen . Dit was initieel ook mijn persoonlijke doel met OpenQuatt; kunnen koelen zonder Chill.

Ik denk in jouw geval dat de combinatie van vloerkoeling en airco (voor ontvochtigen) een interessante combi kan zijn.

[timmert26]

Hebben jullie een nieuwe discord link? Ik krijg een melding dat het niet werkt/verlopen is. Ik heb net alles aangesloten op quatt v1 single unit. Bij koelen op basis van dauwpunt benadering krijg ik een error omtrent pendelen van de compressor. 19 starts in 2 uur tijd. Alles op standaard settings van de OpenQuatt.


Buiten dat, aansluiten was een makkie, goede handleiding!

[ Voor 9% gewijzigd door timmert26 op 05-08-2026 23:15 ]

[onlinaius]

timmert26 schreef op woensdag 5 augustus 2026 @ 23:15:
Hebben jullie een nieuwe discord link? Ik krijg een melding dat het niet werkt/verlopen is. Ik heb net alles aangesloten op quatt v1 single unit. Bij koelen op basis van dauwpunt benadering krijg ik een error omtrent pendelen van de compressor. 19 starts in 2 uur tijd. Alles op standaard settings van de OpenQuatt.


Buiten dat, aansluiten was een makkie, goede handleiding!

Ik ben wel benieuwd, wat was het berekende dauwpunt, op basis van welke temperatuur en luchtvochtigheid? Op wat voor koelvermogen draaide de Quatt?

Ik had namelijk wel mijn Quatt gelimiteerd tot compressorstap 2 van 9, omdat ik dat wat beter bij een L/W warmtepomp vind passen. Net als met verwarmen met een L/W is het geen sprint maar een marathon, dus beter de hele dag op minimaal vermogen dan proberen in een paar uur de temperatuur hard naar beneden te drukken.

[leejoow]

timmert26 schreef op woensdag 5 augustus 2026 @ 23:15:
Hebben jullie een nieuwe discord link? Ik krijg een melding dat het niet werkt/verlopen is.

Jazeker: https://discord.gg/tXza4xd25k

[timmert26]

onlinaius schreef op woensdag 5 augustus 2026 @ 23:23:
[...]

Ik ben wel benieuwd, wat was het berekende dauwpunt, op basis van welke temperatuur en luchtvochtigheid? Op wat voor koelvermogen draaide de Quatt?

Ik had namelijk wel mijn Quatt gelimiteerd tot compressorstap 2 van 9, omdat ik dat wat beter bij een L/W warmtepomp vind passen. Net als met verwarmen met een L/W is het geen sprint maar een marathon, dus beter de hele dag op minimaal vermogen dan proberen in een paar uur de temperatuur hard naar beneden te drukken.

Ik gebruikte dus "benaderingsstand" in dit geval 20 graden als veilige marge (default), op compressorstand 5. Ik zal hem eens op een lagere compressorstand proberen vanavond, kijken of dat nog een verschil maakt.

Ik heb wel gewoon de temperatuur en luchtvochtigheid in elke kamer (in Tado) maar die krijg ik zonder HA niet in OpenQuatt. TADO ondersteunt geen MQTT. Ze hebben wel een rest-API en zelfs wat alternatieven (GitHub - AmpScm/TadoLocal: Tado Local - Manage TADO devices locally · GitHub)

Ik draai geen HA, dus voor nu alleen openQuatt losstaand. Via HA zou ik wel makkelijk alle TADO temperaturen en luchtvochtigheid per kamer binnen kunnen halen en die dan in openquatt zien te voeren. Ik heb alleen geen behoefte om HA te draaien voor andere dingen, dus dan zou ik alleen hiervoor een HA setup moeten gaan moeten om het als doorgeef luik te gebruiken. Dan ik beter MQTT sensoren kopen denk ik , zal ook wat goedkoper zijn dan een NUC of raspberry pi:+ .

leejoow schreef op donderdag 6 augustus 2026 @ 06:19:
[...]


Jazeker: https://discord.gg/tXza4xd25k

Super, nu wel, dankje! Allicht ook in de openingspost en de install guide op jullie github zetten?

[ Voor 7% gewijzigd door timmert26 op 06-08-2026 08:10 ]

[leejoow]

Gaan we regelen! @jj85 kan jij het in de openingspost zetten?

[jj85]

leejoow schreef op donderdag 6 augustus 2026 @ 08:27:
Gaan we regelen! @jj85 kan jij het in de openingspost zetten?

Done

[Minioot]

Ook ik heb de HCQ besteld en afgelopen woensdag meteen geïnstalleerd. Alles lijkt wel goed te draaien, echt een top oplossing dit. Echter ook last van pendelen (met koelen) en de temperatuursensor valt soms weg, iemand hier meer last van?

Het betreft de sensor van de aanvoertemperatuur, en als ik me niet vergis is zit die bij mijn V1.5 Solo onder de ketel op de leiding geklikt. Daarnaast lijkt deze ook nog af te wijken, via de HCQ lees ik 16,8 graden uit, maar als ik met 2 Ikea voedeselkerntermometers meet kom ik op 19 á 20 graden uit. (tussen mijn Quatt en de ketel zit ca 10 meter flexibele leiding, unit staat erg ver weg)






Iemand hier meer last van?

[leejoow]

Minioot schreef op vrijdag 7 augustus 2026 @ 09:09:
Ook ik heb de HCQ besteld en afgelopen woensdag meteen geïnstalleerd. Alles lijkt wel goed te draaien, echt een top oplossing dit. Echter ook last van pendelen (met koelen) en de temperatuursensor valt soms weg, iemand hier meer last van?

Kan je eens in het logboek kijken of je error messages ziet? Wellicht moet je dan eerst de log level even naar error zetten. De gebruikte chip heeft verschillende foutcodes op het moment dat hij het idee heeft dat er iets niet goed gaat.

Het betreft de sensor van de aanvoertemperatuur, en als ik me niet vergis is zit die bij mijn V1.5 Solo onder de ketel op de leiding geklikt. Daarnaast lijkt deze ook nog af te wijken, via de HCQ lees ik 16,8 graden uit, maar als ik met 2 Ikea voedeselkerntermometers meet kom ik op 19 á 20 graden uit. (tussen mijn Quatt en de ketel zit ca 10 meter flexibele leiding, unit staat erg ver weg)

Weet jij zo of die afwijking bij de CiC ook was?

[Minioot]

leejoow schreef op vrijdag 7 augustus 2026 @ 19:22:

Kan je eens in het logboek kijken of je error messages ziet? Wellicht moet je dan eerst de log level even naar error zetten. De gebruikte chip heeft verschillende foutcodes op het moment dat hij het idee heeft dat er iets niet goed gaat.

Volgens mij viel vandaag om 21:04 de aanvoertemperatuursensor uit:






En om 21.14 viel niet de compressor stil, maar wel de volgende logging:









Om 20.30 viel de compressor uit:


Maar die logging vvoor 21uur is verdwenen, en momenteel staat de Quatt uit. vanwege 106 starts in 72 uur. Morgen weer eens proberen.

Bovenstaande logging zegt mij eigenlij vrij weinig, hopelijk kun je me op weg helpen.

leejoow schreef op vrijdag 7 augustus 2026 @ 19:22:
[...]

Weet jij zo of die afwijking bij de CiC ook was?

Nee helaas, dat had ik dan zeker in de Json files moeten zoeken? Ik kan natuurlijk altijd de CIC weer aansluiten om te testen, maar als dat niet noodzakelijk is....

[jj85]

@Minioot je kan ook nog een debug recording starten tijdens koelen. Dat geeft ook veel info

[leejoow]

Minioot schreef op vrijdag 7 augustus 2026 @ 21:56:
[...]

Volgens mij viel vandaag om 21:04 de aanvoertemperatuursensor uit:


[Afbeelding]

[Afbeelding]

En om 21.14 viel niet de compressor stil, maar wel de volgende logging:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Om 20.30 viel de compressor uit:
[Afbeelding]

Maar die logging vvoor 21uur is verdwenen, en momenteel staat de Quatt uit. vanwege 106 starts in 72 uur. Morgen weer eens proberen.

Bovenstaande logging zegt mij eigenlij vrij weinig, hopelijk kun je me op weg helpen.


[...]

Nee helaas, dat had ik dan zeker in de Json files moeten zoeken? Ik kan natuurlijk altijd de CIC weer aansluiten om te testen, maar als dat niet noodzakelijk is....

Aan de hardware kant heb ik in elk geval genoeg aan de logging De rode regels geven aan dat de chip die de temperatuur omzetting doet problemen heeft met de sensor. Het zou kunnen zijn dat de lengte van de kabel daar toch ook invloed op heeft. Is bij iedereen de kabel zo lang en normaal opgebonden of heb jij er een verlenging tussen zitten?

Het zou goed kunnen dat je bij de CiC dit ook hebt, maar dat Quatt in de software iets heeft zitten die de waarde nog even vasthoudt als de sensor niet meer goed is. OpenQuatt lijkt nu direct in de beveiliging te vallen. Dat is iets waar we nog eens naar kunnen kijken of dat wenselijk is.

Het zou wel interessant zijn om eens te kijken wat de CiC voor waarde geeft, wellicht hebben die een kalibratie waarde intern waar ze de sensor mee ‘bijstellen’ als hij een andere waarde geeft dan je op OpenQuatt krijgt. Ook dat is iets waar we nog eens naar kunnen kijken om in te bouwen indien nodig.
