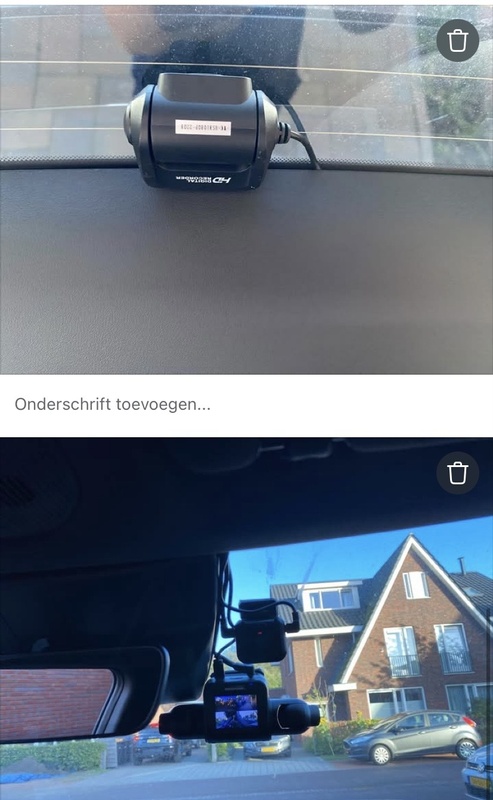

Vandaag de dashcam uit mijn vorige auto geïnstalleerd in de EV5. Het is een 4 kanaals dashcam dus met voorcamera, rwee zijcamera’s in de hoofdunit en een bekabelde achtercamera. Inclusief bewegings”radar” voor de parkeerdetectie. Deze via hardwire kit aangesloten.
Wellicht handig om even te delen hoe ik de installatie heb gedaan.

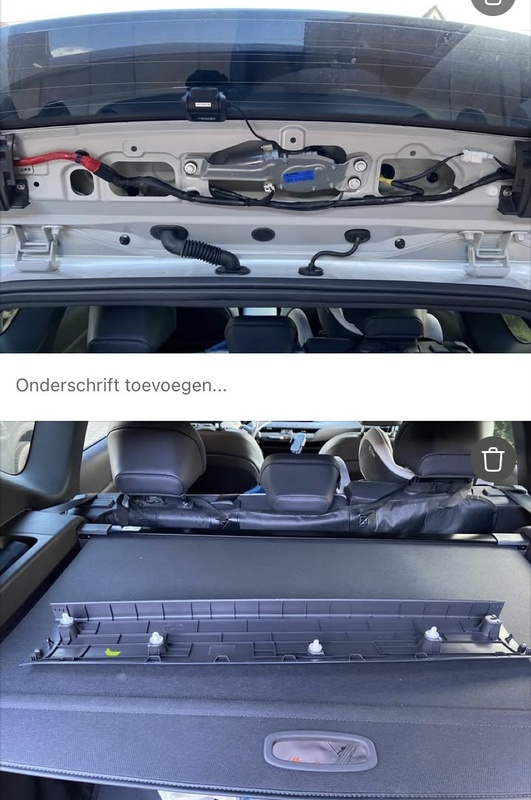

De plastic kap van de achterklep is eenvoudig te verwijderen. Deze zit met een aantal clips vast aan de metalen klep. Zie foto voor de bevestigingspunten. Daarna met een stukje elektriciteitsdraad door het rubber overgangstukje tussen klep en body van de auto om de bekabeling door te voeren. Dit gaat met beleid prima.
De kabel vanaf de achtercamera via de rubbers en dakhemeltje naar voren geleid. Hierbij uiteraard wel opletten voor de airbag, dus niet de kabel te diep drukken.
De bekabeling rondom de dashcam zoveel mogelijk onder het hemeltje weg geschoven en de voedingskabel weer via de hemel en langs de bestuurders tijl naar beneden richting de zekeringkast . Als je voorzichtig bent kun je de bekabeling verder zonder iets los te maken tot in de zekeringkast krijgen. Je kunt de kabel tussen de twee kunststof delen aan de zijkant bij de bestuurders deur doorvoeren.
Met de multimeter even gemeten welke contacten continu spanning hebben en welke uitgaan als de auto uit is zodat de parkeermodus goed werkt.

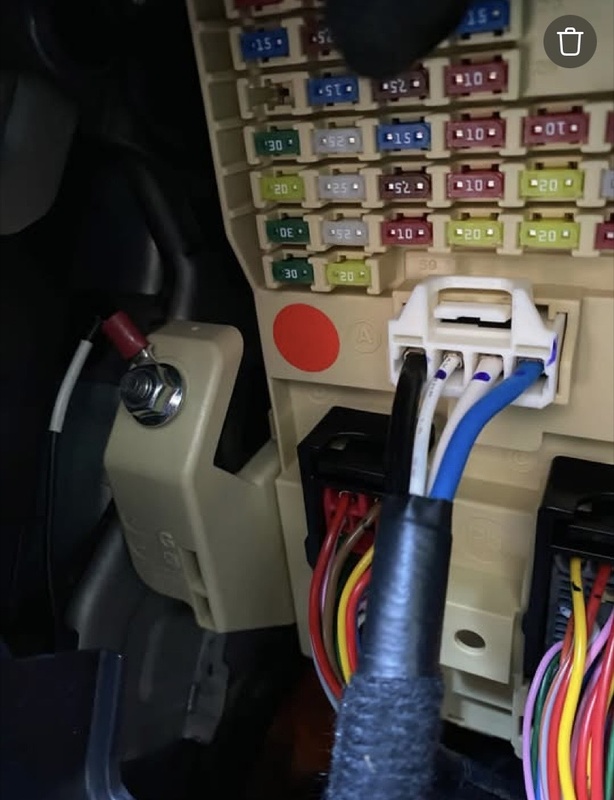

Er zit heel handig een massabout voor in de zekeringkast, dus die is prima aan te sluiten.

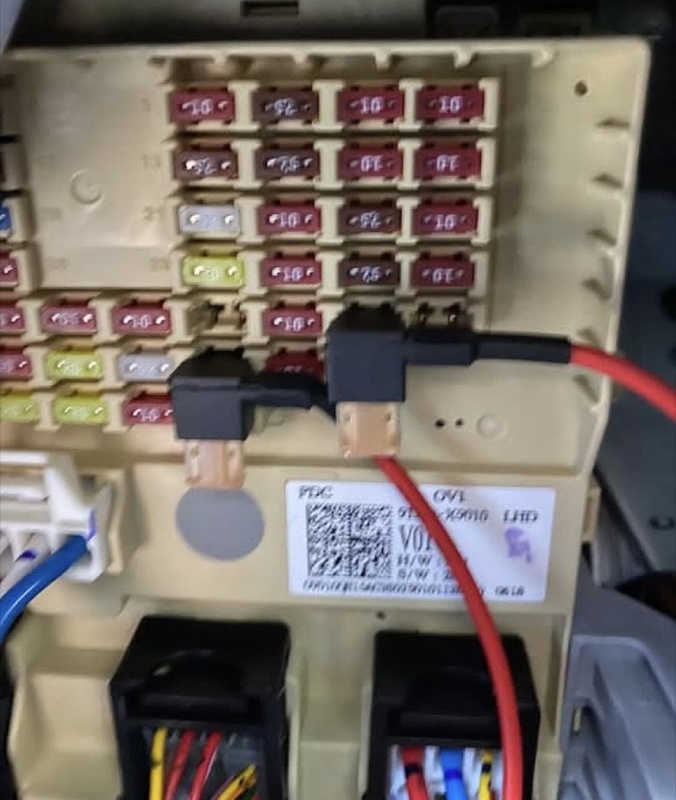

Zekering FS49 → BATT permanent 12 V
Zekering FS41 → ACC geschakeld 12 V
Massa → chassis
En let op de richting van de fusetap. Er zit een in- en uitgang op. Dus als je 12 v meet op 1 pool in je zekeringkast is dat waar de ingang op moet. De uitgang is de kant waar de kabel naartoe gaat
Zie de foto’s voor de aansluiting.
[
