NL: Marstek Venus E -V2 (5.12 kWv ) (V153 BMS:V215); HW P1 - 4300 pw Jinko panelen/APSystem- Kaifa 3 fase meter,) - WiFi TPLink Deco X20 - HA-Green
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
NL: Marstek Venus E -V2 (5.12 kWv ) (V153 BMS:V215); HW P1 - 4300 pw Jinko panelen/APSystem- Kaifa 3 fase meter,) - WiFi TPLink Deco X20 - HA-Green
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Ik zou er de webserver wel in houden, via de debug switch zie je de communicatie
https://github.com/fonske..._bridge_only.yaml#L77-L85
@jp Beter gewoon de lilygo als modbus bridge gebruiken en de elfin HA yaml gebruiken met modbus tcp/ip
Heb dagen lang geprobeerd de dropouts te verbeteren/verhepen maar dat is niet gelukt. Dus het is OF/OF en niet EN/EN
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Ruzie aan maken met node-red in home assistant om de Marstek V3 accu uit te kunnen lezen, maar ik heb vanuit de marstek support 2 bestanden gekregen, uiteindelijk krijg ik de info uit de accu via node-red door gebruik te maken van de volgende payload string.
"{\"id\":0,\"method\":\"Bat.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetMode\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Em.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Wifi.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Ble.GetStatus\",\"params\":{\"id\":0}}"
nu nog kijken of ik de MQTT werkend krijg in home assistent. verder hou ik het forum goed in de gaten
"{\"id\":0,\"method\":\"Bat.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetMode\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Em.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Wifi.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Ble.GetStatus\",\"params\":{\"id\":0}}"
nu nog kijken of ik de MQTT werkend krijg in home assistent. verder hou ik het forum goed in de gaten
Marstek V3
:no_upscale():strip_icc():strip_exif()/f/image/o4hNma7Ml8BxzyNADOWcqPPZ.jpg?f=user_large)
Als je wilt dat de batterijen netjes de load verdelen, ben je aangewezen op de CT003 inderdaad. Of zelf op een of andere manier de batterijen gaan aansturen en load verdelen.
In theorie kan het beter zijn, maar je zal zelf moeten bepalen of het de moeite waard is om hier zelf tegenaan te gaan programmeren. Ik zou eerst eens kijken hoe het werkt met de CT003 in jouw situatie.
Ik heb slechts 1 batterij en draai ook geen NOM, dus dit zijn geen vraagstukken die mij bezig houden
.
Ik heb zojuist, na 3 keer erom vragen, de update v139 ontvangen voor mijn v3. Hierdoor is de UTP functionaliteit nu actief en deze lijkt goed te werken. Ook is de API open gezet.
Ik zie nu dat de home assistant hacs integratie van @[RNMC] Viper ook voor een groot aantal registers goed werkt. Het is mij onbekend of dit door de update van de Marstek komt of door de update van de integratie maar ik ben er blij mee.
Ik zie nu dat de home assistant hacs integratie van @[RNMC] Viper ook voor een groot aantal registers goed werkt. Het is mij onbekend of dit door de update van de Marstek komt of door de update van de integratie maar ik ben er blij mee.
3.2 kWp west 4.8 kWp zuid + growat MOD 7000TL3-X | Marstek venus-e v3.0 5,12kw v139 | Nibe VVM320 + Nibe F2040
Goed om te horen! Aangezien we nog een beetje in het duister tasten hoe nu zit met de Modbus, kan je laten weten welke registers/entities werken? Kunnen we het naast elkaar leggen met de gegevens van eerder.:
Ik heb zojuist, na 3 keer erom vragen, de update v139 ontvangen voor mijn v3. Hierdoor is de UTP functionaliteit nu actief en deze lijkt goed te werken. Ook is de API open gezet.
Ik zie nu dat de home assistant hacs integratie van @[RNMC] Viper ook voor een groot aantal registers goed werkt. Het is mij onbekend of dit door de update van de Marstek komt of door de update van de integratie maar ik ben er blij mee.
3.2 kWp west 4.8 kWp zuid + growat MOD 7000TL3-X | Marstek venus-e v3.0 5,12kw v139 | Nibe VVM320 + Nibe F2040
Vandaag de 2e marstek ontvangen, een V2, nadat ik al een aantal maanden de V1 had
Meteen maar met deze node red flow begonnen voor de aansturing met 2 (of 3) batterijen
https://github.com/gitcod...de-red?tab=readme-ov-file
Weet iemand van wie die is? Werkt wel mooi met de PID regelaar, in ieder geval nu voor NOM.
Volgens mij heeft hij ook het Atom s3 lite met rs485 bordje, ik hoefde amper wat te wijzigen in de entities
Meteen maar met deze node red flow begonnen voor de aansturing met 2 (of 3) batterijen
https://github.com/gitcod...de-red?tab=readme-ov-file
Weet iemand van wie die is? Werkt wel mooi met de PID regelaar, in ieder geval nu voor NOM.
Volgens mij heeft hij ook het Atom s3 lite met rs485 bordje, ik hoefde amper wat te wijzigen in de entities
[ Voor 13% gewijzigd door AUijtdehaag op 18-09-2025 17:38 ]
:strip_icc():strip_exif()/u/31772/crop601c5b0229c42_cropped.jpeg?f=community)
Ik heb geen registers aangepast, bezit een v2 dus weet ook niet goed in hoeverre de v3 anders is qua registers.:
Ik heb zojuist, na 3 keer erom vragen, de update v139 ontvangen voor mijn v3. Hierdoor is de UTP functionaliteit nu actief en deze lijkt goed te werken. Ook is de API open gezet.
Ik zie nu dat de home assistant hacs integratie van @[RNMC] Viper ook voor een groot aantal registers goed werkt. Het is mij onbekend of dit door de update van de Marstek komt of door de update van de integratie maar ik ben er blij mee.
He who controls the past, commands the future. He who commands the future, conquers the past.
Interessant!:
Ruzie aan maken met node-red in home assistant om de Marstek V3 accu uit te kunnen lezen, maar ik heb vanuit de marstek support 2 bestanden gekregen, uiteindelijk krijg ik de info uit de accu via node-red door gebruik te maken van de volgende payload string.
"{\"id\":0,\"method\":\"Bat.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Es.GetMode\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Em.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Wifi.GetStatus\",\"params\":{\"id\":0}}"
"{\"id\":0,\"method\":\"Ble.GetStatus\",\"params\":{\"id\":0}}"
nu nog kijken of ik de MQTT werkend krijg in home assistent. verder hou ik het forum goed in de gaten
Was hier ook al ff mee begonnen, maar ik ben vrijwel leek op Node-Red gebied.
Ik had iets gemaakt met een UDP-Listener node met output naar een JSon decoder en daarna naar debugger. En een UDP-Sender node die dan de json geformateerde commando's stuurt, maar veel verder ben ik nog niet gekomen.
MT Venus E V2 (v155.216) / CT003 (v117) / Kaifa MA105 / LilyGo-RS485 / HA in Proxmox op NUC / 2970WP Solar ZZO / DIY-ESP32-EVSE / Ampera-E 64kWh
3.2 kWp west 4.8 kWp zuid + growat MOD 7000TL3-X | Marstek venus-e v3.0 5,12kw v139 | Nibe VVM320 + Nibe F2040
:strip_icc():strip_exif()/u/2087624/crop65f94e6abd3ee_cropped.jpg?f=community)
.NL | BYD Atto3 | PulsarPlus EV +Balancer | WP7.7K Z | 2 MT Venus 5.12KWh V155 - CT003 V117 - BMS 216 - Modi: AI | 2 Mitsubitshi HEAC | HA DS224+
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Ik ben benieuwd of je met zoiets een hogere efficiëntie haalt dan dat je de accus zelf laat NOM'men. Maar als ze een tijdje draaien laat je vast wel weten waar je op uitkomt en dan kunnen we het vergelijken:
Vandaag de 2e marstek ontvangen, een V2, nadat ik al een aantal maanden de V1 had
Meteen maar met deze node red flow begonnen voor de aansturing met 2 (of 3) batterijen
https://github.com/gitcod...de-red?tab=readme-ov-file
Weet iemand van wie die is? Werkt wel mooi met de PID regelaar, in ieder geval nu voor NOM.
Volgens mij heeft hij ook het Atom s3 lite met rs485 bordje, ik hoefde amper wat te wijzigen in de entities
3780wP (18x 210wP EC Solar) | 2x Marstek Venus E (5.12kWh)
3.2 kWp west 4.8 kWp zuid + growat MOD 7000TL3-X | Marstek venus-e v3.0 5,12kw v139 | Nibe VVM320 + Nibe F2040

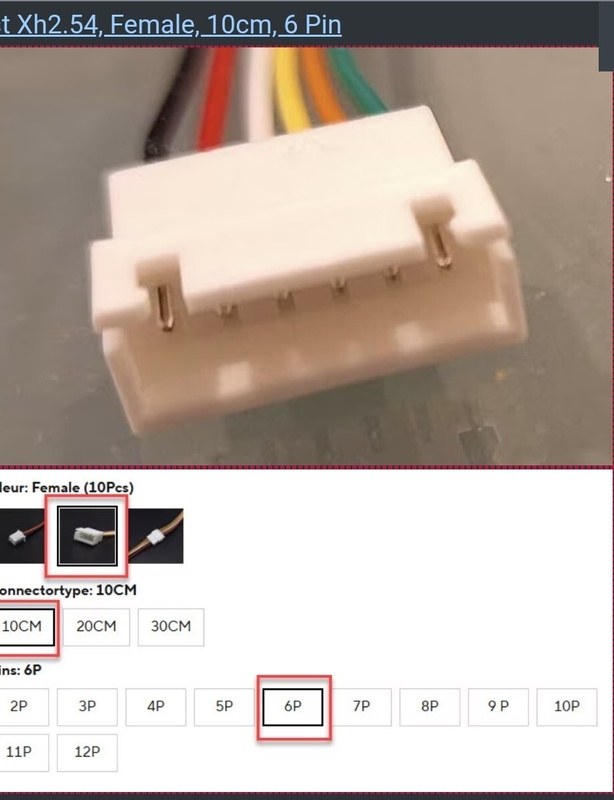

:no_upscale():strip_icc():strip_exif()/f/image/l6XFZJ6Lbk0CQ7YRElL1zdhm.jpg?f=user_large)
/u/59144/aMSN_96.png?f=community)
Ik denk dat de handigste optie is om even te wachten totdat de V3 firmware en Ontwikkelingen af te wachten, ik vermoed dat binnen 1 maand alles wel rond is, en dan kun je alles zonder extra hardware doen met de Interne API.
Wil je nu al aan de slag dan moet je 2xT-POE-Pro kopen. Technisch is het mogelijk om er 2 op 1 te zetten maar dit is nogal een gedoe die je niet op je hals wil halen voor die paar euro extra.

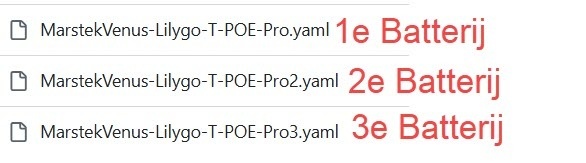

Ik heb de 2e en 3e even aangemaakt: https://github.com/Superduper1969/MarstekVenus-LilygoRS485
:no_upscale():strip_icc():strip_exif()/f/image/9jlga64SSXzSrqZjN2uhdsTn.jpg?f=user_large)
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt

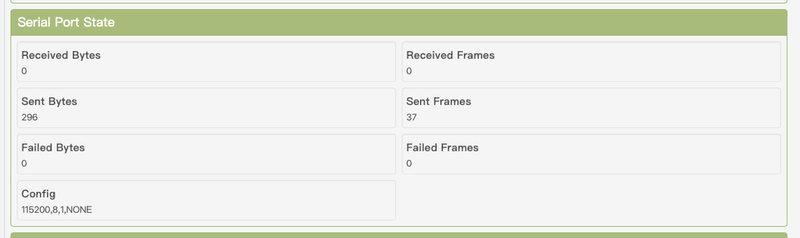

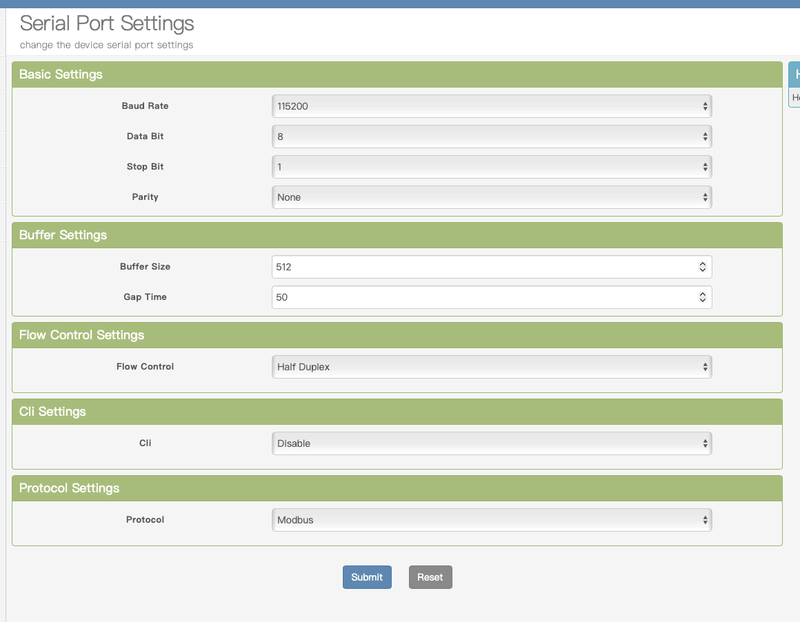

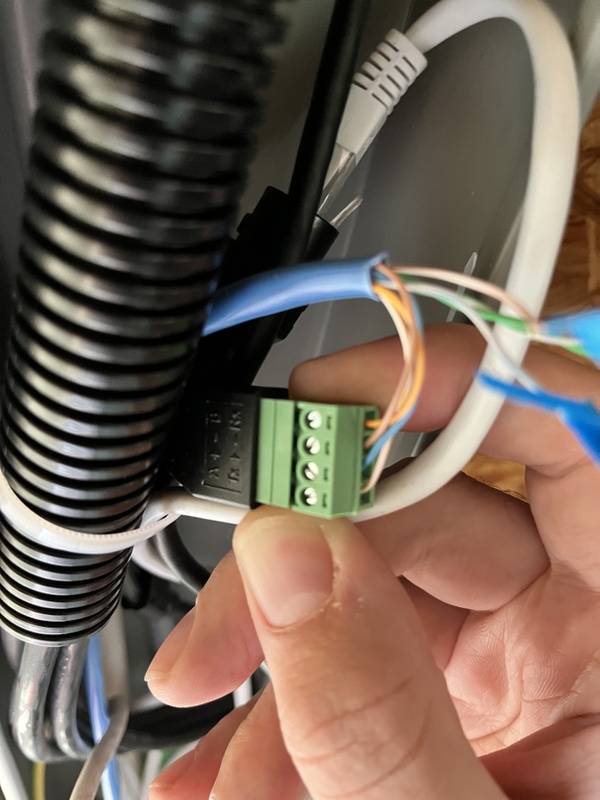

Venus V3 waarbij ik de modus communicatie niet aan de praat lijk te krijgen. Wat lijk ik verkeerd te doen?
- Converter is een EE1A van elfin
- EE1A krijgt stroom (groen LED'je aan netwerkpoort)
- Kabel is T568-B
- Andere kabel reeds geprobeerd
:strip_exif()/f/image/bhlngalZYRworMAcQqYSgOoV.jpg?f=fotoalbum_large)
/f/image/6xigZox5t8OXfT9mXIeoM34Y.png?f=fotoalbum_large)
/f/image/M8zNneX7aKCO67osoULQEvxj.png?f=fotoalbum_large)
- Converter is een EE1A van elfin
- EE1A krijgt stroom (groen LED'je aan netwerkpoort)
- Kabel is T568-B
- Andere kabel reeds geprobeerd
:no_upscale():strip_icc():strip_exif()/f/image/bhlngalZYRworMAcQqYSgOoV.jpg?f=user_large)
:strip_exif()/f/image/6xigZox5t8OXfT9mXIeoM34Y.png?f=user_large)
:strip_exif()/f/image/M8zNneX7aKCO67osoULQEvxj.png?f=user_large)
[ Voor 5% gewijzigd door Rik Mertens op 21-09-2025 17:10 ]
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
.NL | BYD Atto3 | PulsarPlus EV +Balancer | WP7.7K Z | 2 MT Venus 5.12KWh V155 - CT003 V117 - BMS 216 - Modi: AI | 2 Mitsubitshi HEAC | HA DS224+

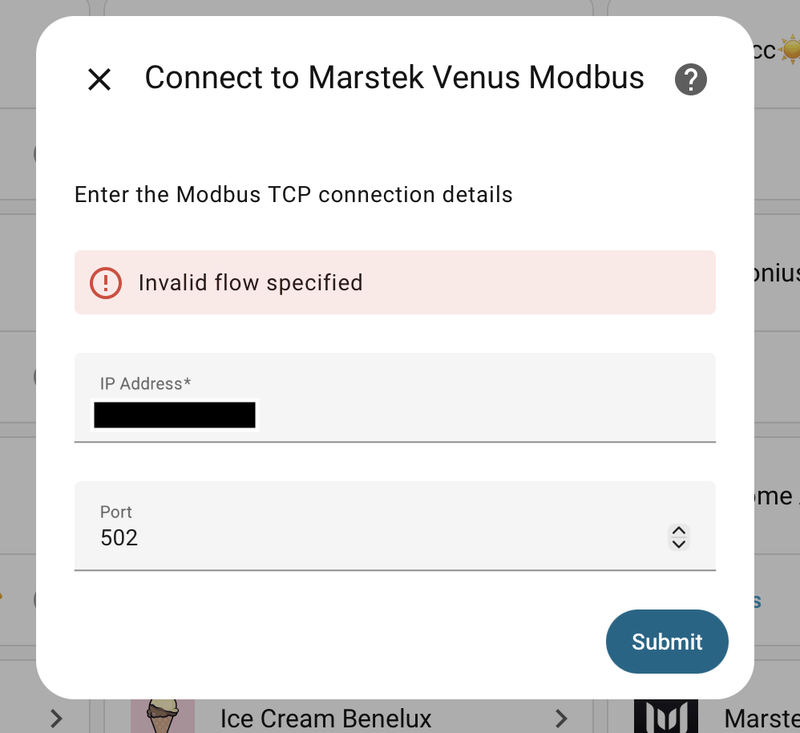

Daar lijk ik de API inderdaad te kunnen openzetten, al zie ik nog niet dadelijk wat me dat oplevert?
@superduper1969 A/B omwisselen (Oranje / Oranje-wit) heeft als gevolg dat ik een error krijg in HA bij de config (invalid flow). Ik zie dan ook geen verzonden pakketjes meer in de elfin interface. Lijkt me dus dat die bekabeling goed zit. Is ook identiek aan het voorbeeld in de eerste post voor de V3.
/f/image/CU4uSFVxHQiorTqiKGaipQC5.png?f=fotoalbum_large)
@superduper1969 A/B omwisselen (Oranje / Oranje-wit) heeft als gevolg dat ik een error krijg in HA bij de config (invalid flow). Ik zie dan ook geen verzonden pakketjes meer in de elfin interface. Lijkt me dus dat die bekabeling goed zit. Is ook identiek aan het voorbeeld in de eerste post voor de V3.
:strip_exif()/f/image/CU4uSFVxHQiorTqiKGaipQC5.png?f=user_large)
[ Voor 55% gewijzigd door Rik Mertens op 21-09-2025 19:44 ]
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
/u/2258536/crop6820923cee807_cropped.png?f=community)
3x Marstek Venus E (1xV1 en 2xV2 op v153 bms 215), Marstek CT002 V120, 3x LilyGo T-CAN RS485, Home Assistant
Hi Superduper,
In het topic startbericht staat niets over het koppelen van meerdere batterijen (aan esphome), maar ik begrijp uit je reactie op mijn gerapporteerde issue op github dat je daarvoor al wel yaml files klaar hebt staan:
lilygo-rs485.yaml is voor batterij 1, lilygo-rs485-2.yaml voor batterij 2, enz.
Wat ik me ook meteen afvraag is het volgende: ga je dan dus uit van een LillyGo bordje per batterij? Met RS485 is het namelijk mogelijk om meerdere batterijen aan één bus/LillyGo bordje te hangen. Echter moet het dan wel mogelijk zijn om per batterij een slave adres in te stellen. Ik heb (nog) niet uitgezocht of dat mogelijk is. Ik kan me overigens ook goed voorstellen dat het voor de mensen die minder thuis zijn in RS485 het allermakkelijkst is om "gewoon" een LillyGo aan iedere batterij te plakken
Ja het is mogelijk (bij de V2 en eerder in ieder geval) maar zoals je zelf ook al zegt is het lastig om daar iets kant en klaars voor aan te bieden. Je zal eerst elke batterij afzonderlijk moeten verbinden en configureren en vervolgens dus een configuratie maken voor alle batterijen. Dit heeft niemand kant en klaar gedaan, maar het is mogelijk. Deze vraag komt hier geregeld terug. Die bestanden in de repo zorgen er slechts voor dat de naam anders is zodat er geen conflicten plaatsvinden binnen HA, maar is dus bedoeld met meerdere LilyGo's.:
[...]
Hi Superduper,
In het topic startbericht staat niets over het koppelen van meerdere batterijen (aan esphome), maar ik begrijp uit je reactie op mijn gerapporteerde issue op github dat je daarvoor al wel yaml files klaar hebt staan:
lilygo-rs485.yaml is voor batterij 1, lilygo-rs485-2.yaml voor batterij 2, enz.
Wat ik me ook meteen afvraag is het volgende: ga je dan dus uit van een LillyGo bordje per batterij? Met RS485 is het namelijk mogelijk om meerdere batterijen aan één bus/LillyGo bordje te hangen. Echter moet het dan wel mogelijk zijn om per batterij een slave adres in te stellen. Ik heb (nog) niet uitgezocht of dat mogelijk is. Ik kan me overigens ook goed voorstellen dat het voor de mensen die minder thuis zijn in RS485 het allermakkelijkst is om "gewoon" een LillyGo aan iedere batterij te plakken
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
2 x Marstek V3.0 v242 LAN - CT003 v118 - 14 st zonnepaneel Jinko 425 N-Type / 5950Wp / 6150 KWh / 3 x 25A / Shell Recharge laadpaal / Tesla model Y bj 2024
BE MTVenus V2 V155 BMS 216 APP V1.6.50 HW-P1 M5stack Atom lite Modbus HA integration ZP 3,28kWp Goodwe 3kW
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
:strip_exif()/u/13821/savale.gif?f=community)
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
3x Marstek Venus E (1xV1 en 2xV2 op v153 bms 215), Marstek CT002 V120, 3x LilyGo T-CAN RS485, Home Assistant
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
Idd, alleen jammer dat we het niet standaard ten volle kunnen benutten door even een sprongetje te maken naar onze rekencapaciteit, gemiste kans van HA maar ik begrijp wel dat het zo niet "universeel" blijft.
Veel te veel goedkoop geheugen en losstaande rekentools tegenwoordig zei de oude man uit het Kbyte tijdperk
MTVenus V153 + BMSV215 + CT003 V117 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Heb het nog eens opnieuw op een Atom S3 lite gezet, nadat ik ontdekte dat deze standaard op 160 MHz draait ipv de opgegeven 240 MHz
De lilygo kan volgens de gegevens ook op 240 MHz draaien
Dit draait nu stabiel zonder dropouts en iedere10 sec een update (voorheen rammelden de waardes door het log scherm net of er een vertraging of opstopping in zat)
https://github.com/fonske..._bridge_only.yaml#L18-L20
Met name:
esp-idf en cpu frequentie op 240 MHz zijn denk ik de grote verbeteringen.
Zet het eens om naar lilygo? (=esp32 en geen ESP32S3 by the way)
Ik gebruik de laatste nieuwe versie van esphome, laatste evcc addon.
Huidige freq zie je hiermee
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| debug: update_interval: 60s ## Textsensors diagnostics text_sensor: # ## DEBUG - platform: debug # reset_reason: # name: "Reset Reason" # entity_category: diagnostic device: name: "Device Info" entity_category: diagnostic ## END DEBUG |
:no_upscale():strip_icc():strip_exif()/f/image/8E6eHBBJQJzXMaFyQnZ095J1.jpg?f=user_large) |
https://github.com/fonske...3_lite_rs485.yaml#L15-L16
[ Voor 28% gewijzigd door AUijtdehaag op 24-09-2025 12:58 ]
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
:strip_icc():strip_exif()/u/233976/crop66603b3e697bb_cropped.jpg?f=community)
![[Afbeelding]](https://tweakers.net/i/NbsqC-qIXtyx-fSBAjT8lHGkTQk=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/xkQPB8U6ThFVkW6VoRJgmcY4.jpg?f=user_large){kind=link}
EX30 - SMER - Ultra sinds 16-03-2024 / Wallbox Pulsar Max / HomeAssistant / Unifi / 3 x Marstek Venus E v2
☀️ 8 x 430wp op zuid | ☀️ Huawei SUN2000-3KTL-L1 | 🔋 2 x Marstek Venus-E BMS: 155, EMS: 216 | 📱 Home Assistant | 🚗 Kia EV6-LR 2024 |🔌 Delta 8/8
:strip_exif()/f/image/8iXuAjs84pPI24Ad4gN7BAfx.png?f=user_large)

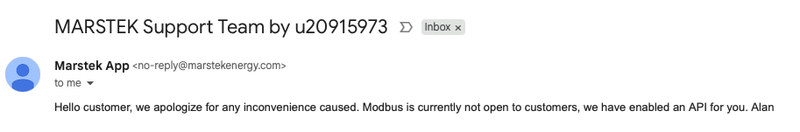

Hun "support" schiet wel alle kanten uit moet ik zeggen. Modbus op de V3 is niet mogelijk (maar ze voorzien wel 'n dedicated poort...)
Anyhow, nu heb ik intussen de API beschikbaar in de app, maar tegelijk lijkt het ook dat de homewizard P1 nu veel minder vaak refresht en het vermogen trager aanpast (elke 30 sec).
Elke keer 'n avontuur dus als er remote iets gewijzigd wordt (en ook niet OK dat dat zomaar kan...)
TS Update: Github Update Lilygo T-Can Debug Info + CPU Clock van 160Mhz(Underclock) naar 240Mhz (Stock) dankzij @AUijtdehaag
:no_upscale():strip_icc():strip_exif()/f/image/tBB52CrRZsZsqcLpEFVR64hc.jpg?f=user_large)
En bij de Text sensors onderaan:
code:
1
2
3
4
5
6
7
8
9
| esp32:
board: esp32dev
cpu_frequency: 240MHz
flash_size: 4MB
framework:
type: esp-idf
debug:
update_interval: 10s |
En bij de Text sensors onderaan:
code:
1
2
3
4
5
6
7
8
9
| ## DEBUG
- platform: debug
reset_reason:
name: "Reset Reason"
entity_category: diagnostic
device:
name: "Device Info"
entity_category: diagnostic
## END DEBUG |
[ Voor 38% gewijzigd door superduper1969 op 24-09-2025 22:01 ]
