Veiligheid Energy Storage System (ESS)

[MacD007]

MJ de Bruijn schreef op zaterdag 24 mei 2025 @ 09:48:
Zomaar, ter informatie voor iedereen die (nog) vertrouwen heeft in het CE keurmerk...
Op Chinese goederen staat vaak een CE logo. Dat betekent China Export.
Het heeft niets van doen met Europese (veiligheids) normen.
[Afbeelding]

Sorry, dit China export wat je soms wel eens ziet is geen formeel teken cq heeft ook geen enkel formele status, zelfs niet in China. Dat is hier op tweakers ook al vaak voorbijgekomen, ik heb in het verleden ook deze misvatting gehad.
Zie hier de reactie van de RVO over de China export, formeel lijkt deze niet eens te bestaan.
Het is niets anders dan proberen een namaak CE teken te maken maar zonder dat je een oneigenlijke CE (fake) zonder de hierbij benodigde documenten te maken hebt.
Het probleem met het CE teken is dat het formeel dus geen teken maar een markering betreft, juridisch een groot verschil, het is hierdoor ook niet als teken cq logo onder het merkenrecht beschermd, iets waar ze nu binnen de EU nu wel mee bezig zijn om dat gemis recht te trekken.

Zie je dus een dergelijk namaak CE wat jij China Export noemd dan kan ik je maar een klein advies geven, skip deze aanbieder en koop daar zeker niets.

Dus zeker bij batterijen vraag vooraf niet alleen het CE teken op maar vraag om de verklaring van overeenstemming en kijk of deze inhoud overeenkomt met de juiste richtlijnen en normen.
Neem hier bv een voorbeeld van een goed merk waar de oorsprong van die documenten vertrouwen geeft.

[ Voor 18% gewijzigd door MacD007 op 24-05-2025 11:53 ]

[MacD007]

BenSKIP schreef op zaterdag 24 mei 2025 @ 03:43:
Het CE keurmerk is niet beschermd, dit mag elke fabrikant toepassen. Zij geven daarmee aan dat het product een veilige productie gebruik en afvalfase heeft en veilig is voor mens dier en plant. Wat bij een batterij in beginsel al niet kan, want zowel de productie, gebruik en afvalfase kennen milieuaspecten.

Sorry, het CE teken zelf is mega beschermd door een reeks van EU wetten. Er staan behoorlijke straffen op voor het misbruik. Alleen het is dus zoals hier boven al is aangegeven geen teken cq logo maar een markering, juridisch dus een groot verschil.
Voor thuis-batterijen weet ik dat zeker al 6 richtlijnen op deze mogelijk van toepassing zijn, mogelijk zelfs nog meer.
Dus dit betekend dat je al met zeker van deze afzonderlijke richtlijnen en de eisen die daarin beschreven staan aan moet voldoen.
En niet vergeten, dit zijn dus de minimale eisen waaraan het product moet voldoen, soms mag dat een bedrijf zelf doen en documenteren en soms zal dit door een daarvoor bevoegd onafhankelijke instantie moeten gebeuren, dit is in de richtlijnen verwoord.
Laat je echter niet misleiden door de naam richtlijn, want daar is niets vrijblijvend aan, deze term omschrijft namelijk een EU wet die verplicht in de nationale wetgeving van elk EU land omgezet moet worden.

[ Voor 4% gewijzigd door MacD007 op 24-05-2025 11:55 ]

[MJ de Bruijn]

MacD007 schreef op zaterdag 24 mei 2025 @ 11:13:
Zie je dus een dergelijk namaak CE wat jij China Export noemdt dan kan ik je maar een klein advies geven, skip deze aanbieder en koop daar zeker niets.

Precies. Je hebt goed begrepen waarom ik dit gepost heb.

[wootah]

MacD007 schreef op vrijdag 23 mei 2025 @ 15:35:
[...]

Lijkt me niet, zonder nu een beoordeling over jouw vakkundige kennis en ervaring te doen, moet je juist bij een goed bedrijf ervan uitgaan dat deze over de vakkunde beschikt, en ja beunhaas wil je daar dus zeker niet bij hebben, helaas weten deze jongens ook hun prijs, kijk maar eens wat de actuele normen bij de NEN kosten, en dan heb ik het nog niet over de noodzakelijke cursussen en opleidingen. En die worden natuurlijk doorberekend.

Oké, goede mening en ik geef je ook gelijk maar tergelijkertijd bevestig je ook mijn mening.
Ja, NEN dingen downloaden kosten veel geld, cursussen en opleidingen ook. En als je de echte professionals op de stoep hebt staan helemaal prima.
Het punt is, zoals je zegt, veel normen zijn nog oud en van toepassing, je hebt genoeg cowboys die ff in een markt springen.
Ik heb het zelf gezien met de installatie van mij zonnenpanelen, die gingen zo op de rug met 1 hand aan de ladder omhoog, geen probleem.
Hetzelfde ga je, of kun je nu al zien met thuis accu's iedereen spring in de markt en gaat aan de slag. Op social media kom je van alles tegen, ik heb mijn yixiang accu box al rechtop in een meterkast zien staan (die moet plat liggen) enz.
Veel word in doosjes gestopt, dicht geschroeft, wat instellingen er bij en het zal wel goed zijn, ofzo.

Zodoende heb ik laatst ook mijn groepenkast eens open gemaakt, gemonteerd door een groot professioneel bedrijf uit de regio dat hele nieuwbouw wijken aansluit enz. De baas is een oude vakman, allerlei nen certificeringen op de site enzo, top zou je denken toch?
Helaas, ik vond mijn groepenkast een grote rommel, oké, kan gebeuren, maar m'n beltrafo hebben ze aan de belkabel bevestigd door wat draadjes aan elkaar te draaien, los hangend, een beetje uit elkaar, maar gewoon open en bloot koper. Oké, het zal wel los lopen, maar dat mag je niet verwachten van zo'n bedrijf die ook minimaal marktconform alles aan je doorberekend.

Misschien kunnen jij en ik, en andere mensen in dit draadje een goede beoordeling geven of iets netjes is geïnstalleerd, maar de gemiddelde consument? Die ziet wat hangen, lampjes branden, stroomrekening omlaag gaan ofzo en dan is het goed.
Sowieso zie je dat de gemiddelde consument voor goedkoop gaat, waarom is het bij zaken als de action zo druk? Zie de gigantische stroom paketten uit Temu?
Perfect voor de cowboys die ff binnen een dag een accu ergens neer pleuren.

Regelgeving loopt of achter of er wordt weinig gecontroleerd/gehandhaafd. Ik denk dat het batterijpaspoort een goede verbetering is, maar ja, pas vanaf 2027 verplicht.

Dus, er zijn vast genoeg goede bedrijven die je zeker moet vertrouwen, maar, het is lastig zelf te controleren of je een goede te pakken hebt.

Uiteindelijk ga ik mijn accu verplaatsen, naar een nieuw te bouwen garage, met airco, afzuiging, vanalles. En dan laat ik de inverter netjes aansluiten door een gecertificeerde elektricien.

Overigens is mijn accu cel weldegelijk CE gecertificeerd, het is niet china export, ik ben me daar van bewust.
Ik heb het certificaat nog wat beter gelezen en de cellen zijn geslaagd voor de EMS
Naja, het is iets.

[MacD007]

wootah schreef op zondag 25 mei 2025 @ 17:49:
[...]


Oké, goede mening en ik geef je ook gelijk maar tergelijkertijd bevestig je ook mijn mening.
Ja, NEN dingen downloaden kosten veel geld, cursussen en opleidingen ook. En als je de echte professionals op de stoep hebt staan helemaal prima.
Het punt is, zoals je zegt, veel normen zijn nog oud en van toepassing, je hebt genoeg cowboys die ff in een markt springen.

een oude norm hoeft niet perse minder te zijn, zolang de uitgangspunten nog kloppen is dat in feite geen probleem.
Als je bv naar de NEN 1010 kijkt zitten de verschillen vaak in details, die soms echter wel belangrijk kunnen zijn.

Ik heb het zelf gezien met de installatie van mij zonnenpanelen, die gingen zo op de rug met 1 hand aan de ladder omhoog, geen probleem.

Nee, helaas is dit gewoon een afweging van het risico, en in dit geval niet eens het eigenlijke risico ( wat best hoog is) maar het risico dat je door de arbeidsinspectie wordt betrapt, want kun weten dat helaas de pakkans vrijwel nihil is door de huidige werkwijze van deze toezichthouder. En dat is politiek gewoon zo gewenst.
Men handhaaft als het gebeurt is, hierdoor heeft men minder personeel nodig die ook nog eens veel minder kennis en kunde moeten hebben, vroeger waren de arbeidsinspecteurs doorgewinterde HVK (hogere veilgheidskundigen met minimaal 20 jaar ervaring).

Hetzelfde ga je, of kun je nu al zien met thuis accu's iedereen spring in de markt en gaat aan de slag. Op social media kom je van alles tegen, ik heb mijn yixiang accu box al rechtop in een meterkast zien staan (die moet plat liggen) enz.

Mensen nemen niet de moeite om handleidingen te lezen, laat staan zich met de eisen vooraf kundig te maken

Veel word in doosjes gestopt, dicht geschroeft, wat instellingen er bij en het zal wel goed zijn, ofzo.

helaas ook dat, maar vergeet niet, het moet vooral goedkoop, dus ook hier zit de fout bij de koper.
Door onkunde koopt deze zaken die risico’s met zich meebrengen die hij niet direct verwacht, maar helaas nalaat om de basis aspecten vooraf te controleren.
Het besef dat zeker bij dit soort producten die vrijwel allemaal uit China komen, is dus het verschil tussen troep en kwaliteit helaas veelal alleen op basis van de prijs te maken, en soms gaat dat zelfs mis.

Zodoende heb ik laatst ook mijn groepenkast eens open gemaakt, gemonteerd door een groot professioneel bedrijf uit de regio dat hele nieuwbouw wijken aansluit enz. De baas is een oude vakman, allerlei nen certificeringen op de site enzo, top zou je denken toch?
Helaas, ik vond mijn groepenkast een grote rommel, oké, kan gebeuren, maar m'n beltrafo hebben ze aan de belkabel bevestigd door wat draadjes aan elkaar te draaien, los hangend, een beetje uit elkaar, maar gewoon open en bloot koper. Oké, het zal wel los lopen, maar dat mag je niet verwachten van zo'n bedrijf die ook minimaal marktconform alles aan je doorberekend.

helaas gebeurt dat en zo zou dat dus niet moeten, ik heb zelf jaren gelden mee mogen werken aan een APK voor gebouwen systeem, ondanks vele positieve reacties is dit door politieke gesteggel er nooit van gekomen. In mijn ogen een gemiste kans.

Misschien kunnen jij en ik, en andere mensen in dit draadje een goede beoordeling geven of iets netjes is geïnstalleerd, maar de gemiddelde consument? Die ziet wat hangen, lampjes branden, stroomrekening omlaag gaan ofzo en dan is het goed.

klopt, kun je overigens ook niet verwachten.

Sowieso zie je dat de gemiddelde consument voor goedkoop gaat, waarom is het bij zaken als de action zo druk? Zie de gigantische stroom paketten uit Temu?
Perfect voor de cowboys die ff binnen een dag een accu ergens neer pleuren.

Regelgeving loopt of achter of er wordt weinig gecontroleerd/gehandhaafd. Ik denk dat het batterijpaspoort een goede verbetering is, maar ja, pas vanaf 2027 verplicht.

Dus, er zijn vast genoeg goede bedrijven die je zeker moet vertrouwen, maar, het is lastig zelf te controleren of je een goede te pakken hebt.

Uiteindelijk ga ik mijn accu verplaatsen, naar een nieuw te bouwen garage, met airco, afzuiging, vanalles. En dan laat ik de inverter netjes aansluiten door een gecertificeerde elektricien.

Overigens is mijn accu cel weldegelijk CE gecertificeerd, het is niet china export, ik ben me daar van bewust.
Ik heb het certificaat nog wat beter gelezen en de cellen zijn geslaagd voor de EMS
Naja, het is iets.

Oké veel succes, overigens is het dus geen CE certificering maar een verklaring dat het voldoet aan minimale eisen die in de verklaring vermeld staan, en zelfs die kunnen dus onjuist zijn omdat men bv verplichte vergeten heeft.

[BenSKIP]

wootah schreef op zondag 25 mei 2025 @ 17:49:
[...]


Oké, goede mening en ik geef je ook gelijk maar tergelijkertijd bevestig je ook mijn mening.
Ja, NEN dingen downloaden kosten veel geld, cursussen en opleidingen ook. En als je de echte professionals op de stoep hebt staan helemaal prima.
Het punt is, zoals je zegt, veel normen zijn nog oud en van toepassing, je hebt genoeg cowboys die ff in een markt springen.
Ik heb het zelf gezien met de installatie van mij zonnenpanelen, die gingen zo op de rug met 1 hand aan de ladder omhoog, geen probleem.
Hetzelfde ga je, of kun je nu al zien met thuis accu's iedereen spring in de markt en gaat aan de slag. Op social media kom je van alles tegen, ik heb mijn yixiang accu box al rechtop in een meterkast zien staan (die moet plat liggen) enz.
Veel word in doosjes gestopt, dicht geschroeft, wat instellingen er bij en het zal wel goed zijn, ofzo.

Zodoende heb ik laatst ook mijn groepenkast eens open gemaakt, gemonteerd door een groot professioneel bedrijf uit de regio dat hele nieuwbouw wijken aansluit enz. De baas is een oude vakman, allerlei nen certificeringen op de site enzo, top zou je denken toch?
Helaas, ik vond mijn groepenkast een grote rommel, oké, kan gebeuren, maar m'n beltrafo hebben ze aan de belkabel bevestigd door wat draadjes aan elkaar te draaien, los hangend, een beetje uit elkaar, maar gewoon open en bloot koper. Oké, het zal wel los lopen, maar dat mag je niet verwachten van zo'n bedrijf die ook minimaal marktconform alles aan je doorberekend.

Misschien kunnen jij en ik, en andere mensen in dit draadje een goede beoordeling geven of iets netjes is geïnstalleerd, maar de gemiddelde consument? Die ziet wat hangen, lampjes branden, stroomrekening omlaag gaan ofzo en dan is het goed.
Sowieso zie je dat de gemiddelde consument voor goedkoop gaat, waarom is het bij zaken als de action zo druk? Zie de gigantische stroom paketten uit Temu?
Perfect voor de cowboys die ff binnen een dag een accu ergens neer pleuren.

Regelgeving loopt of achter of er wordt weinig gecontroleerd/gehandhaafd. Ik denk dat het batterijpaspoort een goede verbetering is, maar ja, pas vanaf 2027 verplicht.

Dus, er zijn vast genoeg goede bedrijven die je zeker moet vertrouwen, maar, het is lastig zelf te controleren of je een goede te pakken hebt.

Uiteindelijk ga ik mijn accu verplaatsen, naar een nieuw te bouwen garage, met airco, afzuiging, vanalles. En dan laat ik de inverter netjes aansluiten door een gecertificeerde elektricien.

Overigens is mijn accu cel weldegelijk CE gecertificeerd, het is niet china export, ik ben me daar van bewust.
Ik heb het certificaat nog wat beter gelezen en de cellen zijn geslaagd voor de EMS
Naja, het is iets.

Ik had onlangs een gesprek met iemand die opleidingen verzorgt voor installateurs van zonnepanelen. Tijdens het gesprek zei hij mij dat hij al aan mij hoorde dat ik al met meer kennis en ervaring sprak dan hij van zijn cursisten meekrijgt. Hij zei mij: "Vergeet niet dat mijn cursisten op een ander niveau werken en denken dan jij, deze cursus heb jij niet nodig." Met andere woorden: "Als je bereid bent vooraf na te denken en tijdens het installeren je hoofd er ook gewoon bijhoudt, dan kan iedereen het."

[BenSKIP]

Avenger 2.0 schreef op maandag 19 mei 2025 @ 14:18:
Als je naar falende lifepo4 cellen kijkt blijft dit dikwijls tot 1 cel geïsoleerd door de geringe warmte. Je wil ook niet dat een GB in je thuisbatterij de overige cellen doet ontbranden. Dan bereik je eigenlijk het tegenovergestelde resultaat.

Geringe warmte? Nou nee hoor. Waarom wordt er ook bij LFP gesproken over thermal runaway? Omdat de ene cell de ander dusdanig verwarmt dat deze gaat koken en afblazen.

[BenSKIP]

MacD007 schreef op zaterdag 24 mei 2025 @ 11:29:
[...]

Sorry, het CE teken zelf is mega beschermd door een reeks van EU wetten. Er staan behoorlijke straffen op voor het misbruik. Alleen het is dus zoals hier boven al is aangegeven geen teken cq logo maar een markering, juridisch dus een groot verschil.
Voor thuis-batterijen weet ik dat zeker al 6 richtlijnen op deze mogelijk van toepassing zijn, mogelijk zelfs nog meer.
Dus dit betekend dat je al met zeker van deze afzonderlijke richtlijnen en de eisen die daarin beschreven staan aan moet voldoen.
En niet vergeten, dit zijn dus de minimale eisen waaraan het product moet voldoen, soms mag dat een bedrijf zelf doen en documenteren en soms zal dit door een daarvoor bevoegd onafhankelijke instantie moeten gebeuren, dit is in de richtlijnen verwoord.
Laat je echter niet misleiden door de naam richtlijn, want daar is niets vrijblijvend aan, deze term omschrijft namelijk een EU wet die verplicht in de nationale wetgeving van elk EU land omgezet moet worden.

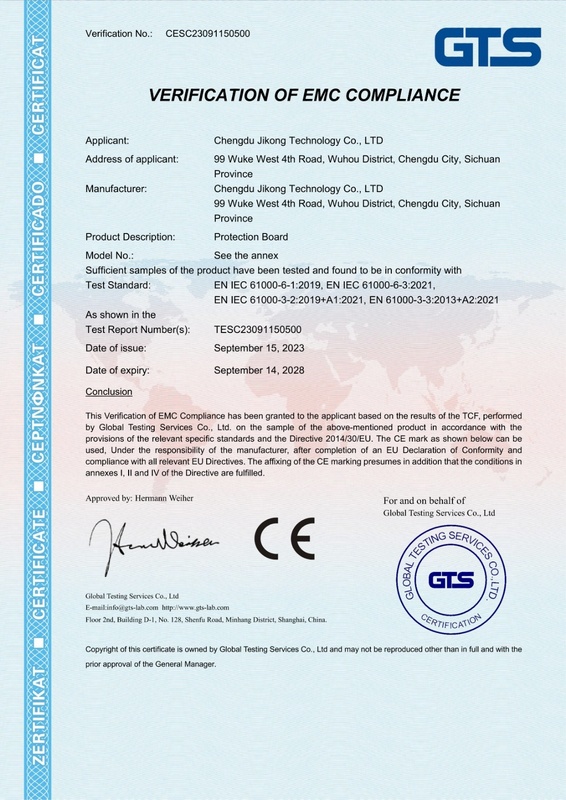

Hierbij het CE certificaat voor de JKBMS.

[ Voor 28% gewijzigd door BenSKIP op 24-06-2025 08:06 ]

[Illusion]

BenSKIP schreef op dinsdag 24 juni 2025 @ 08:00:
[...]


Kan je één instelling noemen die het CE keur afgeeft of daarop controleert?
…

Één instelling die CE keur afgeeft/controleert? Ik kan je er tientallen geven. Kijk hier maar onder NANDO: https://webgate.ec.europa...ket-compliance-space/home

Beetje flauw, maar het is net iets gecompliceerder dan je denkt. Voor een groot deel van alle productsoorten heeft de EU besloten dat je het lekker zelf uit mag zoeken, maar voor een aantal high-risk productsoorten is er juist wel een plicht om je producten door een “notified body” onafhankelijk te laten certificeren. Klimspullen bijvoorbeeld.

[BenSKIP]

Zal het anders formuleren.... KOMO, TÜV, NEN e.a. zijn certificerende instanties. Heb je een certificaat, dan heb je CE keur.

[Simpel360]

BenSKIP schreef op dinsdag 24 juni 2025 @ 08:00:
[...]


[Afbeelding]

[Afbeelding]

Hierbij het CE certificaat voor de JKBMS.

Ik ben er niet in thuis maar waar staat EMC voor?
(Is wellicht niet on topic, maar toch )

[BenSKIP]

Electro Magnetic Compatible / Certified

[BenSKIP]

Dat is dus precies wat ik bedoel! Certificaat veiligheid? Nee. Kortsluiting? Nee. Overspanning? Nee etc. te veel om op te noemen. Dat het geen magnetisch veld afgeeft... LEUK. Maar niet heel nuttig.

[Jesaul]

Graag advies.

Ik ben bezig met het maken van een grote doos van magnesiumoxidepanelen (2-3 cm) en ventilatie. Ik kan geen ventilatieroosters vinden die elektrisch gesloten kunnen worden. Ik heb roosters nodig die de luchttoevoer in geval van brand kunnen blokkeren (en de ventilatie kunnen stoppen). En ik kan ze nog niet vinden. Iemand vertelde dat ze verkrijgbaar zijn op https://firepro.nl/

[BenSKIP]

Dit zijn opschuimende kanalen. Er zit een ring in die bij warmte opzwelt en zo het gat hermetisch afsluit.

Goedkoper is het plaatsen van een TIC Temperature Indicator Controller die bij een te hoge temperatuur de stroomkring verbreekt. Kost maximaal 10 euro, blijft het kanaal wel open, maar voer je niet meer actief zuurstof toe.

[ Voor 51% gewijzigd door BenSKIP op 24-06-2025 15:00 ]

[Jesaul]

BenSKIP schreef op dinsdag 24 juni 2025 @ 14:49:
Dit zijn opschuimende kanalen. Er zit een ring in die bij warmte opzwelt en zo het gat hermetisch afsluit.

Goedkoper is het plaatsen van een TIC Temperature Indicator Controller die bij een te hoge temperatuur de stroomkring verbreekt. Kost maximaal 10 euro, blijft het kanaal wel open, maar voer je niet meer actief zuurstof toe.

in geval van gaslekkage moet ik een ventilatiegat sluiten. alles is in orde, maar ik wil een betrouwbare mechanische oplossing die niet doorbrandt

[Q]

Als ik mag kiezen tussen brand of explosie, dan toch maar brand denk ik. De ruimte afsluiten klinkt als een recept voor een explosie.

[Jesaul]

Q schreef op dinsdag 24 juni 2025 @ 18:24:
Als ik mag kiezen tussen brand of explosie, dan toch maar brand denk ik. De ruimte afsluiten klinkt als een recept voor een explosie.

Ik maak een grote accubox сфые in de garage. Het doel is om de gassen maximaal af te voeren via de pijp in het dak. Er zitten twee ventilatieopeningen in de kast. Eén daarvan moet gesloten zijn in geval van brandgevaar. Gassen blijven via de luchtleiding door het dak naar de straat ontsnappen. Het tweede gat mag niet geblokkeerd worden. (Of stelt u voor dat de ventilatie van 600 liter/minuut nooit mag worden uitgeschakeld?)

[Q]

Ik ben geen expert, maar het bestrijden van brand en ontploffingsgevaar lijkt gewoon tegenstrijdig.
Of je huis nu ontploft of afbrand, je huis is weg. Dus ergens maakt de keuze niet uit.

Maar ik vind een explosie gevaarlijker dan brand (projectielen enzo).
Wat voor afweging jij maakt is aan jou, ik kan je niet wijzen/helpen met officiele richtlijnen.

Het probleem is ook dat als je risico wilt mitigeren dan kost dat geld en dat kan de 'investering' veranderen in een 'hobby die geld mag kosten'.

[BenSKIP]

Q schreef op dinsdag 24 juni 2025 @ 18:24:
Als ik mag kiezen tussen brand of explosie, dan toch maar brand denk ik. De ruimte afsluiten klinkt als een recept voor een explosie.

Die "keuze" ligt echter niet bij de mens, masr bij de cellen. LFP wordt verkocht als zijnde "explosion proof" maar de praktijk leert anders.
Bij brand is de schade meestal kleiner, bij een explosie weet je zeker dat ook je buren bij je komen aanbellen.

[BenSKIP]

Jesaul schreef op dinsdag 24 juni 2025 @ 16:46:
[...]

in geval van gaslekkage moet ik een ventilatiegat sluiten. alles is in orde, maar ik wil een betrouwbare mechanische oplossing die niet doorbrandt

Een brandklep dus, die bestaan ook. Zijn vaak slechts voor eenmalig gebruik. De opschuimende kraag zit om de klep en in het op te schuimen kanaal. Je hebt die in diverse brandklasse, reactie tijd, temperatuur klasse (WTRD) en weerstandsklasse (WBDBO 30/60/90/120)

[BenSKIP]

Q schreef op woensdag 25 juni 2025 @ 13:57:
Ik ben geen expert, maar het bestrijden van brand en ontploffingsgevaar lijkt gewoon tegenstrijdig.
Of je huis nu ontploft of afbrand, je huis is weg. Dus ergens maakt de keuze niet uit.

Maar ik vind een explosie gevaarlijker dan brand (projectielen enzo).
Wat voor afweging jij maakt is aan jou, ik kan je niet wijzen/helpen met officiele richtlijnen.

Het probleem is ook dat als je risico wilt mitigeren dan kost dat geld en dat kan de 'investering' veranderen in een 'hobby die geld mag kosten'.

Oorzaak/gevolg van brand is enigszins te mitigeren (voorkomen / beperken)
Een explosie veel minder.
Het klinkt misschien heel stom, maar wil je beiden kansen reduceren, dan moet je kunnen koelen, langdurig en heel veel. Een waterleiding 32mm direct na de watermeter naar je accushed waar een thermische ampul een (paar)douchekop(pen) dichthoud staat heel stom, maar is verreweg de beste keuze om ellende te beperken. Alleen daarmee is een thermal runaway te sussen. Gaat de boel branden (lucky you) ventilatie STOP zetten. Gaat de boel afgassen: volle bak ventileren en HOPEN dat er geen vonkje komt! (Anders alsnog brand of bij ophoping the big bang.)
Eerder had ik het bij ventileren over afzuigen, maar bij nader inzien wordt het "overdruk" creeren dus inblazen. Waarom? het koelende vermogen van warme lucht afzuigen is groter dan koudere lucht in blazen, maar de kans op ontbranding door een vonkje in de vent waar een mogelijk explosief mengsel stromen moet is groter, daarnaast voorkom je hopelijk ook de twee luchtlagen van zware en lichtere luchtlagen doordat de lucht turbulent blijft. Puur theoretisch dan..... waarmee ik uit de buurt van eventuele explosiegrezen blijven wil. Ene gas is giftig, maar heeft deels brandvertragende (dovende) werking CO / CO2 andere deel is hoogst explosief H2. Theoretisch: cellen zijn zelfvoedend bij brand, is er (nog) geen brand, dan die gassen zo goed mogelijk in mengsel houden. Je perst bij overdruk toch wel alles via spleetjes en kiertjes naar buiten.

[Jesaul]

BenSKIP schreef op donderdag 26 juni 2025 @ 03:45:
Puur theoretisch dan..... waarmee ik uit de buurt van eventuele explosiegrezen blijven wil. Ene gas is giftig, maar heeft deels brandvertragende (dovende) werking CO / CO2 andere deel is hoogst explosief H2. Theoretisch: cellen zijn zelfvoedend bij brand, is er (nog) geen brand, dan die gassen zo goed mogelijk in mengsel houden. Je perst bij overdruk toch wel alles via spleetjes en kiertjes naar buiten.

Er zijn twee problemen met de isolatiebox.
Als je er lucht in moet pompen voor ventilatie, moet deze volledig geïsoleerd zijn. Anders ontsnapt het explosieve gas door de kieren. Maar dan kun je geen deur maken om de box te openen.
Of je kunt het doen zonder volledige isolatie, maar dan moet de lucht eruit geblazen worden. Dit is effectiever, maar vereist duurdere ventilatoren die niet vonken.
Dus de optie om via kieren naar buiten te persen is niet geschikt.

[BenSKIP]

We spreken hier niet over een isolatiebox. Je moet een batterij NOOIT isoleren, deze moet warmte kwijt kunnen raken. Een EC ventilator voldoet al snel aan ATEX maar is niet voorzien van certificering.

[Jesaul]

BenSKIP schreef op donderdag 26 juni 2025 @ 16:15:
We spreken hier niet over een isolatiebox. Je moet een batterij NOOIT isoleren, deze moet warmte kwijt kunnen raken. Een EC ventilator voldoet al snel aan ATEX maar is niet voorzien van certificering.

Sorry, het is niet helemaal duidelijk zonder context. Ik heb het over het isoleren van de kieren in de doos en het afdichten van het luchtkanaal, niet over volledige isolatie. Als de doos twee ventilatiegaten en een deur heeft, zal bij een gaslek alles via de kieren ontsnappen (behalve de ventilatiegaten), wat op zich al ongewenst is.

[BenSKIP]

Excuses.... maar hebben wij het over hetzelfde? Ik kan je niet helemaal volgen, dus misschien zit ik op een ander spoor dan jij. Ik heb het niet over een batterybox, maar over een battery-room / shed, garage, berging, kelder. Ik wil mijn battery-box juist niet luchtdicht hebben, want deze moet warmte kwijt kunnen. Ik ventileer mijn batterybox niet, ik ventileer de ruimte waarin deze staan.

[Jesaul]

BenSKIP schreef op donderdag 26 juni 2025 @ 16:44:
Excuses.... maar hebben wij het over hetzelfde? Ik kan je niet helemaal volgen, dus misschien zit ik op een ander spoor dan jij. Ik heb het niet over een batterybox, maar over een battery-room / shed, garage, berging, kelder. Ik wil mijn battery-box juist niet luchtdicht hebben, want deze moet warmte kwijt kunnen. Ik ventileer mijn batterybox niet, ik ventileer de ruimte waarin deze staan.

Ik heb het over een ander ontwerp. Ik wil accu's in de garage plaatsen. Maar ik wil de garage veilig maken. En ik wil de accu's in de winter en in de hete zomer gebruiken. In de winter hebben ze isolatie nodig. In de zomer hebben ze geforceerde ventilatie nodig om de warmte af te voeren bij 35 graden. Ik wil de garage NIET ventileren. Er zitten ventilatieopeningen in het plafond van de garage. En mijn idee is om een ​​grote accubak te maken met twee ventilatiegaten. De ventilatie zal via een pijp in het plafond van de garage plaatsvinden om gassen naar buiten af ​​te voeren. Dit vermindert het risico op schade aan de garage zelf. Bovendien schrijven de veiligheidsnormen voor dat gassen naar buiten moeten worden afgevoerd!

[BenSKIP]

Overdruk zorgt ook voor afvoer. Accu's moet je ook in de winter niet isoleren. Die moeten verwarmd kunnen worden met een heating pad. Er zijn al branden geweest bij geïsoleerde accusystemen. Overdruksystemen zijn eveneens bedoeld om gassen af te voeren / rook van buiten niet toe te laten. Veel trappenhuizen hebben overdruksystemen, het zijn immers vluchtwegen die je niet vol rook hebben wil. Als je binnen een trappenhuis wat rook loslaat wordt om veiligheidsredenen de gassen ook naar buiten afgevoerd. Lucht in een garage inblazen kan er dus prima voor zorgen dat gassen / dampen worden afgevoerd. Puntafzuiging is efficiënter voor hetgeen jij bereiken wil, jij bouwt als ik het goed begrepen heb een box in een box systeem.

[ Voor 18% gewijzigd door BenSKIP op 27-06-2025 07:58 ]

[Jesaul]

BenSKIP schreef op vrijdag 27 juni 2025 @ 07:43:
Overdruk zorgt ook voor afvoer. Accu's moet je ook in de winter niet isoleren. Die moeten verwarmd kunnen worden met een heating pad. Er zijn al branden geweest bij geïsoleerde accusystemen. Overdruksystemen zijn eveneens bedoeld om gassen af te voeren / rook van buiten niet toe te laten. Veel trappenhuizen hebben overdruksystemen, het zijn immers vluchtwegen die je niet vol rook hebben wil. Als je binnen een trappenhuis wat rook loslaat wordt om veiligheidsredenen de gassen ook naar buiten afgevoerd. Lucht in een garage inblazen kan er dus prima voor zorgen dat gassen / dampen worden afgevoerd. Puntafzuiging is efficiënter voor hetgeen jij bereiken wil, jij bouwt als ik het goed begrepen heb een box in een box systeem.

Ja, ik wil zo'n klassiek systeem bouwen: "Ventilatie van brandbare veiligheidskast".
Samen met geforceerde koeling tijdens het verwarmen. En thermische isolatie en verwarming in de winter.

[BenSKIP]

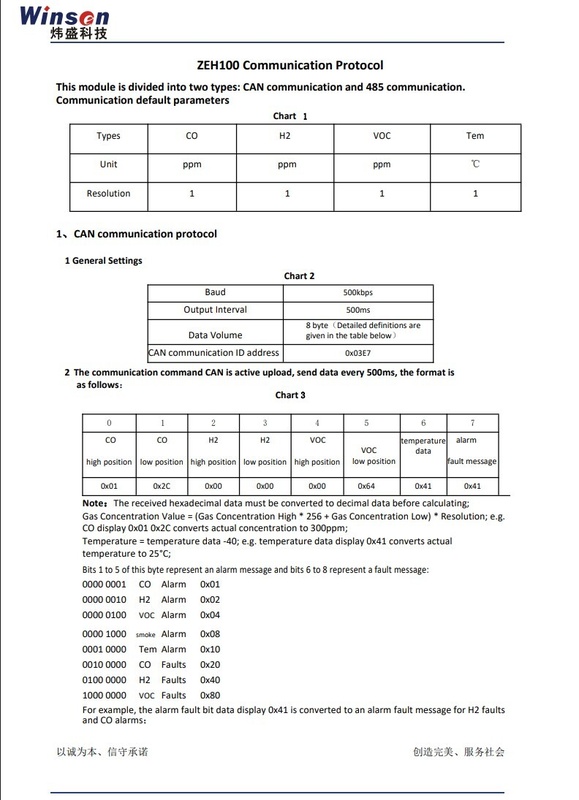

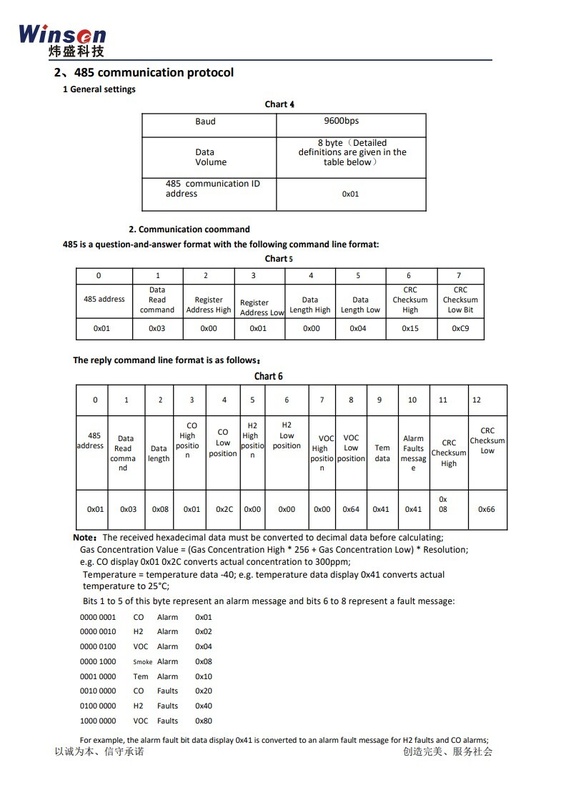

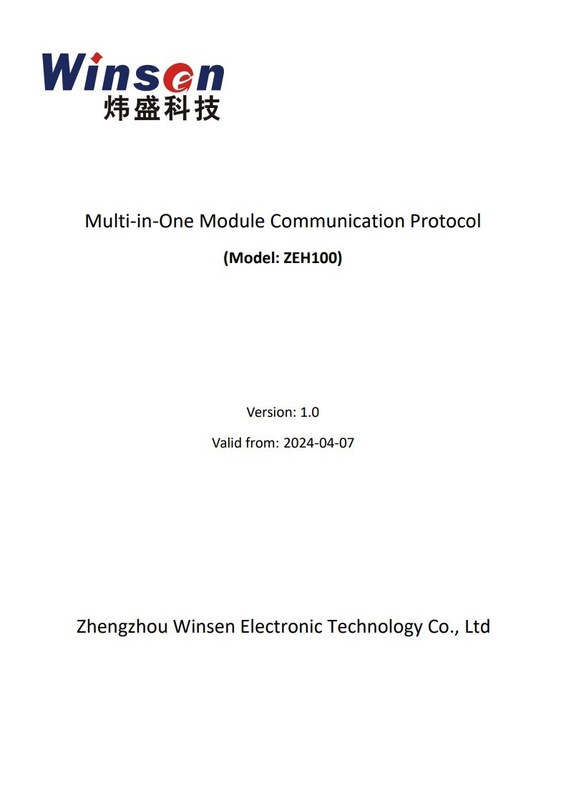

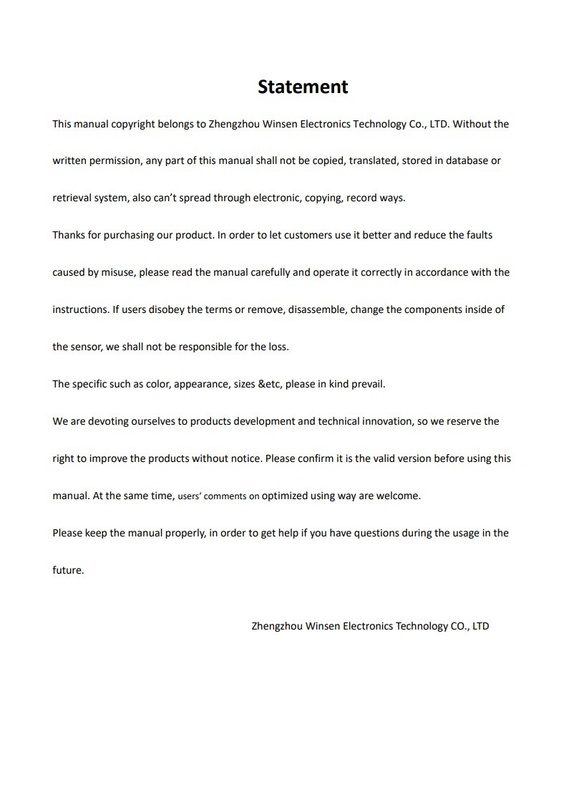

Hoe kan ik .pdf bestanden uploaden? Ik heb aanvullende safetysheets voor de MB31 en aanvullende documenten m.b.t. het CE keurmerk en ROHS wat ik met jullie delen wil. Hierin staat ook beschreven hoe cellen een afkeur of "B status" verkrijgen.

[Q]

Tweakers ondersteunt geen bijlagen, je kunt alleen plaatjes hosten op tweakers.net zover ik weet.
Je zult de files extern moeten delen vrees ik.

[BenSKIP]

Bij deze de LINK naar de bestanden waar ik het over had.
Deze link blijft slechts 21 dagen actief.

[ Voor 16% gewijzigd door BenSKIP op 02-07-2025 08:58 ]

[Q]

BenSKIP schreef op woensdag 2 juli 2025 @ 08:43:
Bij deze de LINK naar de bestanden waar ik het over had.
Deze link blijft slechts 21 dagen actief.

Hij zegt dat hij maar 6 dagen actief blijft.

Ik heb een kopie gemaakt van de files en hier een link gemaakt die actief blijft totdat ik er niet meer ben. (mijn eigen blog)

[Slux]

Je kan ze ook gewoon via de website downloaden of via de off-grid garage
https://drive.google.com/...rnDcqAd5MjBa2XqEDmJImceIO

[Q]

Slux schreef op woensdag 2 juli 2025 @ 10:47:
Je kan ze ook gewoon via de website downloaden of via de off-grid garage
https://drive.google.com/...rnDcqAd5MjBa2XqEDmJImceIO

Als dat dezelfde files zijn dan is dit de betere optie.

[BenSKIP]

Dit zouden best hetzelfde kunnen zijn, maar ze staan een beetje verstopt bij Andy en niet alle informatie staat bij elkaar. Dit is (volgens EVE) de MB31 info.

[wootah]

Limewire, ik wist niet dat dat nog bestond!
De rohs is interessant, die had ik nog niet gezien.

[BenSKIP]

Voor de mensen met een Deye: https://www.deyeinverter....c+eniec61000+iec62920.pdf en https://www.scribd.com/do...nverter-merged-compressed
Wederom een beperkte CE label. Maar mocht er ooit eens naar een keurmerk gevraagd worden, dan is het terug te vinden.

[ Voor 14% gewijzigd door BenSKIP op 02-07-2025 18:10 ]

[BenSKIP]

Zo af en toe het stof van je cellen afblazen schijnt positieve uitwerking te hebben op de levensduur.

The italian tune-up.

https://topgear.nl/autoni...k-voor-elektrische-autos/

[agraaff]

Vanuit het Victron topic hier heen gestuurd betreft veiligheid accu istallatie:

• Omschakelaar in de meterkast om de AC van het huis en MP te scheiden (Dit is zowiezo aan te raden voor onderhoud, firmware updates etc.)
• Noodknop buiten de accu ruimte met brandvertragende kabel om de MP's uit te schakelen.
• Maximum laad- en ontlaadstroom configureren zodat de boel niet wordt overbelast en daar je DC zekeringen op aanpassen zodat die er uit gaan ruim voordat de boel gaat ontgassen.
• Rookmelder in de ruimte aangesloten op de Cerbo om de boel uit te schakelen.
• Vonkvrije ventilator naar buiten die schakelt bij sluiting en/of overtemp en bij afgaan rookmelder. (evt op eigen nood stroom aansluiting)
• losse brandblusser net buiten de ruimte, met een 3m masker er naast zodat je geen giftige dampen inademt.
• Als laatste een blus installatie, hoeft niet fancy te zijn, je hebt van die blus bommen die je boven je installatie kan plaatsen, die gaan af bij brand

De brandblussser is er meer voor alles dat beginnend is en geen accu brand. dat zelfde geld voor de blusbom.
Meer ter voorkoming van erger als je er op tijd bij bent. Op het moment dat de vlammen er uit slaan is het vooral snel het huis uit en als mogelijkk onderweg naar buiten de noodknop indrukken.

Als je accu sluiting maakt of te zwaar wordt belast door bijvoorbeel falende BMS dan komt er dacht ik oa waterstof en giftige gas vrij (of is dit alleen voor loodaccu's?), dit wil weg hebben uit de ruimte als mogelijk om te voorkomen dat het een ontploffing geeft uiteindelijk? en je wil ooit de ruimte weer in kunnen lopen.
Verder ook te gebruiken om lucht te verversen als het te warm wordt.
En thermische schakeling (of de noodknop) die de fan uit zet in geval van brand want je wil geen zuurstof toevoegen aan de ruimte.

Wat zijn jullie gedachten hierop?

[wootah]

@agraaf geen slechte punten, maar volgens de PGS 37-1 norm wil je kunnen ventileren als een CO melder af gaat. Dit moet minimaal 6x het volume van je accu systeem (ruimte) kunnen ventileren per uur als er gassen vrijkomen. Bij brand moet de ventilatie stoppen. Brand detecteren ben ik nog niet helemaal over uit, wellicht is hitte detectie het best want een standaard rookmelder gaat misschien af bij standaard LFP ontgassing.

Voor consumenten zijn er nog niet echt standaard oplossingen in ieder geval.

Let wel, er zijn hier verschillende meniningen in het topic over hoe ver je wilt gaan met veiligheid, allemaal prima natuurlijk

[Q]

agraaff schreef op donderdag 17 juli 2025 @ 15:44:

Als je accu sluiting maakt of te zwaar wordt belast door bijvoorbeel falende BMS dan komt er dacht ik oa waterstof en giftige gas vrij (of is dit alleen voor loodaccu's?), dit wil weg hebben uit de ruimte als mogelijk om te voorkomen dat het een ontploffing geeft uiteindelijk? en je wil ooit de ruimte weer in kunnen lopen.
Verder ook te gebruiken om lucht te verversen als het te warm wordt.
En thermische schakeling (of de noodknop) die de fan uit zet in geval van brand want je wil geen zuurstof toevoegen aan de ruimte.

Wat zijn jullie gedachten hierop?

Ik ben geen (verre van een) expert, heb nul relevante professionele expertise op het gebied van veiligheid. Ik heb er wel een persoonlijke interesse in.

Als een LFP accu aan het uitgassen is dan komt er ook waterstof vrij, dat is niet alleen bij lood accu's het geval. (Verder nog zooi giftige gassen en heel veel in een korte tijd, daar wil je niet in staan).

Voorkomen van een explosie of het voorkomen dat een brand erger wordt is "mutually exclusive".
Zoals je aangeeft wil je explosief gas weg hebben, maar ventileren wakkert een brand aan.

Dus het is kiezen tussen twee kwaden, zoals ik het begrijp.
Persoonlijk zou ik kiezen voor brand, liever brand dan een explosie.

Met een brand heb je nog 'kans' dat je huis te redden valt, wat herstel werk maar te overzien.
Bij een explosie worden muren / gevels weggeslagen en mag de boel worden afgebroken en herbouwd.

Bij de 'twee Duitse explosies" waren hele gevels verwoest en was het huis verloren. Maar tja, je huis kan ook geheel of zodanig afbranden dat het ook effectief verloren gaat.

Wie heeft de wijsheid wel in pacht?

[pvg]

Q schreef op donderdag 17 juli 2025 @ 17:16:
[...]


Ik ben geen (verre van een) expert, heb nul relevante professionele expertise op het gebied van veiligheid. Ik heb er wel een persoonlijke interesse in.

Als een LFP accu aan het uitgassen is dan komt er ook waterstof vrij, dat is niet alleen bij lood accu's het geval. (Verder nog zooi giftige gassen en heel veel in een korte tijd, daar wil je niet in staan).

Voorkomen van een explosie of het voorkomen dat een brand erger wordt is "mutually exclusive".
Zoals je aangeeft wil je explosief gas weg hebben, maar ventileren wakkert een brand aan.

Dus het is kiezen tussen twee kwaden, zoals ik het begrijp.
Persoonlijk zou ik kiezen voor brand, liever brand dan een explosie.

Met een brand heb je nog 'kans' dat je huis te redden valt, wat herstel werk maar te overzien.
Bij een explosie worden muren / gevels weggeslagen en mag de boel worden afgebroken en herbouwd.

Bij de 'twee Duitse explosies" waren hele gevels verwoest en was het huis verloren. Maar tja, je huis kan ook geheel of zodanig afbranden dat het ook effectief verloren gaat.

Wie heeft de wijsheid wel in pacht?

Losstaande garage of (mini) schuurtje opofferen… Dan kun je met een goede nachtrust genoegen nemen met de minimale veiligheidsmaatregelen (zekeringen, voldoende dikke kabels, BMS met de juiste settings, enz). Onnodig extra risico zoals DC schakelaars, DC relais enz. kun je dan weglaten. Verder: zorg dat je je ontwerp snapt! Zorg dat je elke setting van de BMS kent en waarom die op een bepaalde waarde staat.

Maar ben ook geen expert!

[Q]

Tja, als dat kan dan is dat het veiligste.

Maar het kan niet altijd en ik heb twee mensen geholpen die beiden hun setup of op zolder, of op verdieping 1 boven de meterkast heeft staan. 😅

[BenSKIP]

Hier toch even waarom lùh LFP cell met een lage C-rate geladen en ontladen MOET worden.

Lùh zal er maar mee in lùh maag zitten!

YouTube: Did you compress your battery or adding a preload force on battery?

[V_ger]

Tja, ik heb mijn cellen los op de plank gezet zoals Andy. Achteraf heb ik daar mijn bedenkingen bij.
Ik beperk de (ont)laadstroom tot circa 0.2-0.3C, maar tochzie ik dat sommige cellen echt opzwellen.

Ik heb 4 parallelle banken. Met name 1 wijkt echt af van de rest. Omdat ze los staan staan ze nu in een soort zig-zag opstelling.
Kwa capaciteit of dV tussen de cellen zie ik niets raars. Maar echt een heel goed gevoel heb ik er niet bij.

Achteraf alsnog fixeren doet vast meer kwaad dan goed..
Mocht iemand daar wat over te zeggen hebben, laat het weten. Ik zag dat Harold zijn oude cellen wel in een nieuwe behuizing "gedrukt" heeft. De zwelling bij mijn cellen is wel zodanig dat dat niet gaat lukken.

[ Voor 17% gewijzigd door V_ger op 18-07-2025 12:26 ]

[Q]

BenSKIP schreef op vrijdag 18 juli 2025 @ 12:07:
Hier toch even waarom lùh LFP cell met een lage C-rate geladen en ontladen MOET worden.

Je zal er maar mee in lùh maag zitten!

YouTube: Did you compress your battery or adding a preload force on battery?

Als ik even snel op de transcriptie af ga hebben ze het over 1C en nog veel hoger dat schadelijk is voor de cellen.

Nu mag ik misschien niet extrapoleren / interpreteren, maar dan denk ik dat je met een grens van 0.5C, wat de meeste mensen hier hanteren voor laden / ontladen wel 'goed' zit. Als in: een compromis tussen vlot kunnen laden / ontladen en redelijke levensduur.

[Q]

V_ger schreef op vrijdag 18 juli 2025 @ 12:23:
Achteraf alsnog fixeren doet vast meer kwaad dan goed..

Dat kan zijn, maar je kunt ook kiezen om het geleidelijk te doen: iets met DIY platen, spanbanden en iedere week compressie iets strakker zetten?

Mijn setup is niet serieus, maar ik wil niet dat de cellen zo degraderen dat er gevaar ontstaat. Dus mogelijk ga ik ook iets knutselen in de toekomst met wat banden en platen, voor zover dat helpt.

[V_ger]

Het punt is dat als ik iets zou maken, ik geen idee heb van de opgelegde kracht.
Voor eventuele toekomstige uitbreiding lijkt me daarom de EEL CCS batterij wel wat. Dan kan ik ze per blok los op de plank zetten, maar zijn ze wel samengebouwd/gefixeerd.

Nadeel is dat er 1 of andere stekkerverbinding aan zit waarvan me niet duidelijk is hoe en wat.

[Q]

V_ger schreef op vrijdag 18 juli 2025 @ 12:36:
Het punt is dat als ik iets zou maken, ik geen idee heb van de opgelegde kracht.
Voor eventuele toekomstige uitbreiding lijkt me daarom de EEL CCS batterij wel wat. Dan kan ik ze per blok los op de plank zetten, maar zijn ze wel samengebouwd/gefixeerd.

Nadeel is dat er 1 of andere stekkerverbinding aan zit waarvan me niet duidelijk is hoe en wat.

Ik denk dat niemand weet wat de opgelegde kracht precies zal zijn. Of je nu zelf knutselt of zon DIY Yixiang doos koopt. Niemand heeft de spullen om het te meten.

Waar het om lijkt te gaan is dat je de zwelling beperkt bij het ontladen. Als je dat voor elkaar kan krijgen lijkt mij dat 'goed genoeg'. Maar dat is verder aan jou.

[BenSKIP]

0,5C is prima. Er zijn echter ook tweakers die daar boven of zelfs ruim boven zitten. Dan wel met 12v en 24v dozen.

Hoe hoger lùh C rating, lùh groter lùh lans ôh swèhwing.

[BenSKIP]

V_ger schreef op vrijdag 18 juli 2025 @ 12:36:
Het punt is dat als ik iets zou maken, ik geen idee heb van de opgelegde kracht.
Voor eventuele toekomstige uitbreiding lijkt me daarom de EEL CCS batterij wel wat. Dan kan ik ze per blok los op de plank zetten, maar zijn ze wel samengebouwd/gefixeerd.

Nadeel is dat er 1 of andere stekkerverbinding aan zit waarvan me niet duidelijk is hoe en wat.

Vooropgesteld, ik weet niet of achetraf samenpersen verstandig is.
Misschien delamineer je daar de boel wel mee wat mij gevaarlijk lijkt.
Met een spanband de boel bij elkaar houden gaat denk ik niet lukken, daar belast je doorgaans ook vooral slechts de hoeken mee. Je zou iets kunnen bedenken met 4 misschien beter 6 draadeinden en betonplex, en dan dagelijks een halve slag per kant ofzo. Ellende daarmee zal zijn dat de cellen ook als zigzag kunnen gaan verspringen, dus moet het eigenlijk ook al over de lengte vastgezet kunnen worden.

[Hermarcel]

Q schreef op vrijdag 18 juli 2025 @ 12:50:
[...]


Ik denk dat niemand weet wat de opgelegde kracht precies zal zijn. Of je nu zelf knutselt of zon DIY Yixiang doos koopt. Niemand heeft de spullen om het te meten.

Waar het om lijkt te gaan is dat je de zwelling beperkt bij het ontladen. Als je dat voor elkaar kan krijgen lijkt mij dat 'goed genoeg'. Maar dat is verder aan jou.

YouTube: Ich werde nie wieder Akkuzellen so stark verspannen! 😱 Neue Erkenntn...

[Q]

Hermarcel schreef op zaterdag 19 juli 2025 @ 10:02:
[...]

YouTube: Ich werde nie wieder Akkuzellen so stark verspannen! 😱 Neue Erkenntn...

Grappige bezigheidstherapie

Hoeveel mensen die bezig zijn met DIY accu's gaan zo ver? En ik vind dit nog niet goed genoeg, ik verwacht sensoren tussen de rij cellen die over tijd ook worden uitgelezen. Al is het maar 1 sensor per rij cellen. Alleen dan weet je zeker dat je binnen de tolleranties blijft van de fabrikant.

Mijn Duits is waardeloos dus ik weet niet waarom hij zijn zijn cellen niet meer zo sterk zal aanspannen.

[Hermarcel]

Q schreef op zaterdag 19 juli 2025 @ 11:33:
[...]


Grappige bezigheidstherapie

Hoeveel mensen die bezig zijn met DIY accu's gaan zo ver? En ik vind dit nog niet goed genoeg, ik verwacht sensoren tussen de rij cellen die over tijd ook worden uitgelezen. Al is het maar 1 sensor per rij cellen. Alleen dan weet je zeker dat je binnen de tolleranties blijft van de fabrikant.

Mijn Duits is waardeloos dus ik weet niet waarom hij zijn zijn cellen niet meer zo sterk zal aanspannen.

Was meer een reaktie op jouw:

Ik denk dat niemand weet wat de opgelegde kracht precies zal zijn. Of je nu zelf knutselt of zon DIY Yixiang doos koopt. Niemand heeft de spullen om het te meten.

Hij meet dus wel en heeft veren gezocht die bij de te verwachten expansie/contractie de kracht gelijk houden.
Hij spant ze nu minder strak aan omdat hij, volgens hemzelf, nu accuraat kan meten.

(Ik heb drie van die DIY Yixiang boxen. Ik denk(!!) dat de compressie van die boxen ergens tussen geen-compressie en optimale-compressie in zal zitten. Ik vind dat ok.

[Q]

Hermarcel schreef op zaterdag 19 juli 2025 @ 11:51:
[...]

Was meer een reaktie op jouw:

[...]



Hij meet dus wel en heeft veren gezocht die bij de te verwachten expansie/contractie de kracht gelijk houden.
Hij spant ze nu minder strak aan omdat hij, volgens hemzelf, nu accuraat kan meten.

Hij meet wel maar meet hij ook daadwerkelijk wat je moet meten, ik zie geen validatie / controle van aannames.

Geen druk sensor tussen de cellen of aan de uiteinden, zoals ik het begrijp. Dat is wat ik wil zien.

Ik zie hem een digitale moment sleutel uitlezen, hoe goed zich dat vertaalt naar een concrete druk op de cellen, ik snap de natuurkunde/wiskunde dat je een schatting kan doen, maar gedrag van materiaal gaat voor afwijkingen zorgen. Kun je allemaal meenemen in een berekening, maar dat zie ik niet gebeuren.

Hoe goed die accu bouwers het uiteindelijk zelf doen weet ik ook niet.

Ik snap dat je video een beetje tongue-in-cheek bedoeld was en ik misschien wat serieuzer regeer dan bedoeld.

(Ik heb drie van die DIY Yixiang boxen. Ik denk(!!) dat de compressie van die boxen ergens tussen geen-compressie en optimale-compressie in zal zitten. Ik vind dat ok.

Dat lijkt mij gewoon de juiste houding.

Koop gewoon zo'n DIY doos en accepteer dat het wel goed genoeg zal zijn. De cellen zitten goed klem, het materiaal is niet zo rigide dat de boel te strak kan komen te staan. De cellen zullen wel tegendruk ervaren bij het opzwellen. Of dat genoeg is, who knows. Waarschijnlijk meer dan niets.

Of "meer dan niets" misschien wel niet goed genoeg is en niets doet en dat het minimaal '300kg bla bla' moet zijn en anders is het zinloos, who knows?

Het moet leuk blijven en er zijn in een ESS installatie belangrijkere zaken om je druk over te maken.

Iedereen hier is toch proefkonijn / early adopter

[ Voor 5% gewijzigd door Q op 19-07-2025 12:15 ]

[Hermarcel]

Q schreef op zaterdag 19 juli 2025 @ 12:12:
[...]


Hij meet wel maar meet hij ook daadwerkelijk wat je moet meten, ik zie geen validatie / controle van aannames.

Geen druk sensor tussen de cellen of aan de uiteinden, zoals ik het begrijp. Dat is wat ik wil zien.

Even wat credits voor de man: Hij gebruikt wel degelijk druksensoren. Met de momentsleutel controleert hij welk aanhaalmoment met de juiste druk overeenkomt. Daardoor weet hij welk moment nodig is om de juiste druk te krijgen voor mensen zonder druksensoren.
Kijk maar op dit tijdstip: YouTube: Ich werde nie wieder Akkuzellen so stark verspannen! 😱 Neue Erkenntn...

En verder inderdaad wat ik al zei:

(Ik heb drie van die DIY Yixiang boxen. Ik denk(!!) dat de compressie van die boxen ergens tussen geen-compressie en optimale-compressie in zal zitten. Ik vind dat ok.

We zitten dus op dezelfde lijn

[Q]

Hermarcel schreef op zaterdag 19 juli 2025 @ 12:20:
[...]

Even wat credits voor de man: Hij gebruikt wel degelijk druksensoren. Met de momentsleutel controleert hij welk aanhaalmoment met de juiste druk overeenkomt. Daardoor weet hij welk moment nodig is om de juiste druk te krijgen voor mensen zonder druksensoren.
Kijk maar op dit tijdstip: YouTube: Ich werde nie wieder Akkuzellen so stark verspannen! 😱 Neue Erkenntn...

En verder inderdaad wat ik al zei:

[...]

We zitten dus op dezelfde lijn

Prima, dan is hij de eerste waarvan ik weet dat hij het goed doet.

[BenSKIP]

wat betreft bulged cells en het "opnieuw" in vorm persen even contact met EVE opnemen.

Catherine Chen
[phone]

[agraaff]

Q schreef op vrijdag 18 juli 2025 @ 12:50:
[...]

Ik denk dat niemand weet wat de opgelegde kracht precies zal zijn. Of je nu zelf knutselt of zon DIY Yixiang doos koopt. Niemand heeft de spullen om het te meten.

Er moet iets van compressie zijn, daarom draai je ze aan met een moment sleutel zodat je iig niet teveel hebt.
Die verticale boxen voldoen daarom ook niet die vertrouwen op zwaartegracht waardoor de onderste te veel en de bovenste accu's geen compressie hebben.

[Q]

agraaff schreef op dinsdag 22 juli 2025 @ 15:35:
[...]


Er moet iets van compressie zijn, daarom draai je ze aan met een moment sleutel zodat je iig niet teveel hebt.
Die verticale boxen voldoen daarom ook niet die vertrouwen op zwaartegracht waardoor de onderste te veel en de bovenste accu's geen compressie hebben.

De oriëntatie vind ik belangrijker en spannender dan dat wat cellen iets meer of minder ‘compressie’ ervaren.

Je hebt gelukkig tegenwoordig ook verticale behuizingen waarin de cellen in twee rijen rechtop boven elkaar staan, daar zou ik naar kijken. Liggen ze ook niet op elkaar.

[BenSKIP]

@V_ger Ze zeggen hier dat je met 2 bouten, dus met 4 moeren 5Nm per moer aantrekken moet.

https://zeilersforum.nl/i...mrekenen-naar-nm?start=50

[wootah]

BenSKIP schreef op dinsdag 22 juli 2025 @ 16:05:
@V_ger Ze zeggen hier dat je met 2 bouten, dus met 4 moeren 5Nm per moer aantrekken moet.

https://zeilersforum.nl/i...mrekenen-naar-nm?start=50

Ik heb in mijn yixiang box ze aangedraait op 1nm, want ik heb 6 schroeven en toevallig zat de aandruk plaat toen tegen de rest van de metalen behuizing, dus verder ging ie sowieso niet.
Overigens staat in de specsheet van EVE cellen ook onder welke SOC 300kg moet worden gedrukt.

[BenSKIP]

dus zitten er ook elconex veren tussen? want de SOC verandert steeds?

[agraaff]

Wat zijn dat, M4 bouten?
https://www.technicon.nl/...r_schroefverbindingen.pdf
Ik weet niet of ze deze normen hebben genoemd in de handleiding?

https://convertlive.com/n...naar/newton-meter-243#300
je zou voor 300Kg 2940nm moeten aandraaien, dat kan nooit kloppen, dan moeten het heel flinke bouten zijn.

[ Voor 69% gewijzigd door agraaff op 23-07-2025 13:26 ]

[BenSKIP]

Amy Peng van QSO beweerd dat de A40L battery tester 6-8Ah te weinig registreert, zij beweert dat ELKE EVE MB31 meer dan 330Ah capaciteit hebben zou. Nou begrijp ik wel dat de EBC A40L niet gekalibreerd is, maar 6-8Ah minder meten vind ik dan wel weer wat te "toevallig". Normaal gesproken zou ik dan een deviatie + & - x% verwachten. Wie kan de bewering van Amy bevestigen of ontkrachten? We spreken over nog geen 2% meer dan dat de A40L aangeeft het is dan ook verwaarloosbaar, maar waar zou deze deviatie in kunnen zitten?

[BenSKIP]

In het kader van -Durf te vragen- het volgende:

Wie zou aan de hand van de volgende detector iets moois kunnen bedenken om een PWM fan te laten optoeren bij detectie?

Of een relais te doen sluiten? (alarmering)

https://a.aliexpress.com/_EwikmR0

Ik kan namelijk (zelf) geen leuke H2 sensor vinden.

Zelf dacht ik een shelly te kunnen gebruiken.
https://www.shelly.com/pr...=1&_psq=0-10&_ss=e&_v=1.0

[ Voor 18% gewijzigd door BenSKIP op 05-08-2025 04:03 ]

[Simpel360]

BenSKIP schreef op dinsdag 5 augustus 2025 @ 03:44:
In het kader van -Durf te vragen- het volgende:

Wie zou aan de hand van de volgende detector iets moois kunnen bedenken om een PWM fan te laten optoeren bij detectie?

Of een relais te doen sluiten? (alarmering)

https://a.aliexpress.com/_EwikmR0

Ik kan namelijk (zelf) geen leuke H2 sensor vinden.

Zelf dacht ik een shelly te kunnen gebruiken.
https://www.shelly.com/pr...=1&_psq=0-10&_ss=e&_v=1.0

In de Topic Start staat toch een exemplaar?

[BenSKIP]

jawel, maar Hitma levert niet aan particulieren.

[John245]

BenSKIP schreef op dinsdag 5 augustus 2025 @ 10:51:
jawel, maar Hitma levert niet aan particulieren.

Heb je dat nagevraagd. Soms willen ze wel leveren maar dan moet je afzien van je rechten als consument.

[Noshi]

John245 schreef op dinsdag 5 augustus 2025 @ 13:24:
[...]

Heb je dat nagevraagd. Soms willen ze wel leveren maar dan moet je afzien van je rechten als consument.

Dat is wel een twijfelachtige constructie, want je kunt hier wettelijk geen afstand van doen (dwingend recht).

[John245]

Ik gebruik deze constructie ook niet vaak. En niet alle bedrijven willen dit doen.

[BenSKIP]

terug naar mijn vraag dan maar?

Want uit de reacties begrijp ik dat tot nu toe niemand H2 detectie heeft?

[John245]

BenSKIP schreef op dinsdag 5 augustus 2025 @ 14:15:
terug naar mijn vraag dan maar?

Want uit de reacties begrijp ik dat tot nu toe niemand H2 detectie heeft?

Met deze sensor kan je zoiets wel fabriceren.

[BenSKIP]

Goed gevonden! Maar die prijzen zijn te ge-Trumped.

[Noordhorn]

BenSKIP schreef op dinsdag 5 augustus 2025 @ 14:15:
terug naar mijn vraag dan maar?

Want uit de reacties begrijp ik dat tot nu toe niemand H2 detectie heeft?

Gebruik hier de de MiCS4514 gekoppeld aan een ESP. Heb de sensor hier aangeschaft https://nl.mouser.com/Pro...252BYplVG4egl%252Bg%3D%3D.

[BenSKIP]

Nog een veiligheids dingetje gevonden. De JK bms kan op 2 kanalen een relais aantrekken. Daar zou je de programeerbare
https://a.aliexpress.com/_ExNggwQ
aan kunnen koppelen zodat deze jou eigen triggers meld.
overtemperatuur <-- (lijkt mij hierbij het meest nuttig)
ondertemperatuur
overspanning
onderspanning
etc
Doosje heeft 4 kanalen, dus goed voor 2 of 4 JK's.
Zo kan je 'snachts mogelijk net even iets voor de ellende rechtop in je bed gezet worden.

[pvg]

BenSKIP schreef op dinsdag 5 augustus 2025 @ 22:30:
Nog een veiligheids dingetje gevonden. De JK bms kan op 2 kanalen een relais aantrekken. Daar zou je de programeerbare
https://a.aliexpress.com/_ExNggwQ
aan kunnen koppelen zodat deze jou eigen triggers meld.
overtemperatuur <-- (lijkt mij hierbij het meest nuttig)
ondertemperatuur
overspanning
onderspanning
etc
Doosje heeft 4 kanalen, dus goed voor 2 of 4 JK's.
Zo kan je 'snachts mogelijk net even iets voor de ellende rechtop in je bed gezet worden.

De BMS heeft al een ingebouwde pieper die je ook kunt programmeren als ik het me goed herinner… maar die zit in de BMS en kun je elders misschien niet horen…

[ Voor 4% gewijzigd door pvg op 05-08-2025 22:48 ]

[BenSKIP]

precies dat :-D
Daarom deze als extra

[Kluns]

Ik heb momenteel m'n Pylontech US2000Cs elks achter een Mega fuse hangen aan een DC bus bar en van daaruit ga ik naar een enkele class T fuse (225A).
Nu is dat natuurlijk niet zo veilig aangezien die Mega fuses niet tegen de hoge kortsluitstromen bestand zijn die LFP batterijen met zich meebrengen.
Daarom wil ik deze vervangen door de correcte zekering.
Een class T fuse per batterij incl. houders is enerzijds prijzig (al snel 100 euro per batterij), maar bovendien zit ik met een praktisch probleem aangezien de class T fuses van 110A een M6 ipv een M8 oog hebben.
De Adler EF3 fuses zouden een interessant en goedkoop alternatief kunnen zijn, maar deze zijn traag en beginnen pas bij 150A, wat te veel is voor de Pylontech kabels.
Ongetwijfeld zijn er hier nog mensen die met een gelijkaardige setup zitten.
Hoe hebben jullie dit opgelost?
Ik zie grofweg 3 soorten oplossingen, maar heb bij alle 3 m'n bedenkingen:
1) Custom cable laten maken voor pylontech met een M6 oog en een class T fuse gebruiken (zou niet zo direct weten waar ik dit kan laten doen en zelf ga ik me er niet aan wagen)
2) Een mega en een Adler EF3 combineren per batterij
3) Een soort boutverbinding waaraan ik de pylontech kabel enerzijds en een M8-M6 kabel anderzijds mee verbind, maar dat is weer een extra verbinding

[Hermarcel]

@Kluns
Waarom is de Adler EF3 te traag voor je?

[BenSKIP]

Ik heb onlangs een goedkope oplossing gepost.
Een snelle Class T fuse met CE keur van Ali.

[John245]

Kluns schreef op woensdag 6 augustus 2025 @ 21:53:
Ik heb momenteel m'n Pylontech US2000Cs elks achter een Mega fuse hangen aan een DC bus bar en van daaruit ga ik naar een enkele class T fuse (225A).
Nu is dat natuurlijk niet zo veilig aangezien die Mega fuses niet tegen de hoge kortsluitstromen bestand zijn die LFP batterijen met zich meebrengen.
Daarom wil ik deze vervangen door de correcte zekering.
Een class T fuse per batterij incl. houders is enerzijds prijzig (al snel 100 euro per batterij), maar bovendien zit ik met een praktisch probleem aangezien de class T fuses van 110A een M6 ipv een M8 oog hebben.
De Adler EF3 fuses zouden een interessant en goedkoop alternatief kunnen zijn, maar deze zijn traag en beginnen pas bij 150A, wat te veel is voor de Pylontech kabels.
Ongetwijfeld zijn er hier nog mensen die met een gelijkaardige setup zitten.
Hoe hebben jullie dit opgelost?
Ik zie grofweg 3 soorten oplossingen, maar heb bij alle 3 m'n bedenkingen:
1) Custom cable laten maken voor pylontech met een M6 oog en een class T fuse gebruiken (zou niet zo direct weten waar ik dit kan laten doen en zelf ga ik me er niet aan wagen)
2) Een mega en een Adler EF3 combineren per batterij
3) Een soort boutverbinding waaraan ik de pylontech kabel enerzijds en een M8-M6 kabel anderzijds mee verbind, maar dat is weer een extra verbinding

Ad 1) dat kan hier

[BenSKIP]

YouTube: Electric Boat Explodes While Charging: LFP Batteries

Cabrio bootje na H2 explosie door LFP.

[Q]

BenSKIP schreef op zaterdag 16 augustus 2025 @ 11:31:
YouTube: Electric Boat Explodes While Charging: LFP Batteries

Cabrio bootje na H2 explosie door LFP.

Jammer dat er nooit details beschikbaar zijn over wat er is toegepast en wat er écht is gebeurd.
Hier is de boodschap vooral dat de accu mogelijk in een ongeschikte ruimte stond.

[BenSKIP]

te vochtig, ik denk ook te warm, maar vooral te weinig ventilatie

[Q]

Het is kiezen tussen twee kwaden (brand of explosie) en deze brandweer expert lijkt een sterke voorkeur voor brand te hebben…

[wootah]

Deze brandweerman is duidelijk erg gepassioneerd, en heeft ook wel goede punten. Uit eerdere video's maakte ik op dat hij in principe de PGS norm maar niks vind, het onderdompelen van auto's in bakken water ook niet enz.
Ik vind het een beetje lastig wat hij nou wil met accu's, misschien het liefst geen lithium accu's.

Ik zag deze laatst ook voorbij komen: https://www.omropfryslan....trische-autos-kan-blussen
Er staat in dat in alle provincies, behalve Friesland, de brandweer een soort water snij apparaat heeft die door de accu behuizing heen gaat en direct the behuizing kan vullen met water of zoiets, best een interessante oplossing.

[BenSKIP]

https://www.alibaba.com/x/1l9pdBu?ck=pdp

All-in-ONE sensor. Perfect passend voor de ESS/EOS.

Energy Storage Safety Multi-in-One Sensor Module ZEH100

to Detect Carbon Monoxide Hydrogen VOC Smoke Temperature

Production Description:
The 5-in-1 module with integrated carbon monoxide, hydrogen, VOC, smoke and temperature sensors has been developed as a detection and alarm module for use in complex environments.
The module uses different principle sensors to detect carbon monoxide, hydrogen, VOC, smoke and temperature in a complex environment in real time.

Feature:
High temperature resistance; Fast response; High precision; Long life; Light alarm function; Support CAN and 485 communication mode.

Application:
Detection and alarm in energy storage applications and security detection.



But the catch is.....

Het KAN dit allemaal..... maar de controller om zaken zoals RPM van een PMW fan aansturen, een relais aantrekken voor een alarm etc. ontbreekt (nog).
De sensor 'praat' RS485 en CAN. Hebben wij ESS tweakers er knappe koppen tussen zitten die deze sensor acties kan laten uitvoeren?

Dan hebben we een alleskunner die naast ROOK, Temperatuur, H2(gas), CO(gas) detecteren kan meteen iets wat taken aansturen kan.

Op het moment is de sensor 'on promotion': +/- € 115,- (INCLUSIEF: Verzendkosten & BTW)
Groter inkopen is gunstiger.

[John245]

BenSKIP schreef op zaterdag 20 september 2025 @ 02:48:
https://www.alibaba.com/x/1l9pdBu?ck=pdp

All-in-ONE sensor. Perfect passend voor de ESS/EOS.

Energy Storage Safety Multi-in-One Sensor Module ZEH100

to Detect Carbon Monoxide Hydrogen VOC Smoke Temperature

Production Description:
The 5-in-1 module with integrated carbon monoxide, hydrogen, VOC, smoke and temperature sensors has been developed as a detection and alarm module for use in complex environments.
The module uses different principle sensors to detect carbon monoxide, hydrogen, VOC, smoke and temperature in a complex environment in real time.

Feature:
High temperature resistance; Fast response; High precision; Long life; Light alarm function; Support CAN and 485 communication mode.

Application:
Detection and alarm in energy storage applications and security detection.

[Afbeelding]

But the catch is.....

Het KAN dit allemaal..... maar de controller om zaken zoals RPM van een PMW fan aansturen, een relais aantrekken voor een alarm etc. ontbreekt (nog).
De sensor 'praat' RS485 en CAN. Hebben wij ESS tweakers er knappe koppen tussen zitten die deze sensor acties kan laten uitvoeren?

Dan hebben we een alleskunner die naast ROOK, Temperatuur, H2(gas), CO(gas) detecteren kan meteen iets wat taken aansturen kan.

Op het moment is de sensor 'on promotion': +/- € 115,- (INCLUSIEF: Verzendkosten & BTW)
Groter inkopen is gunstiger.

Heb jij de "ZED100 communication protocol file" kunnen vinden?

[BenSKIP]

Ik ben met de fabrikant van de ZEH100 in gesprek en heb je vraag voorgelegd.

[ Voor 10% gewijzigd door BenSKIP op 21-09-2025 03:51 ]

[BenSKIP]

Voor de geinteresseerden, bij deze het protocol van de ZEH100.

Kan iemand hier iets moois voor schrijven voor een ESP32 board?

1.) RPM optoeren vanaf 22'C via PWM signaal
2.) Ventilatie op VOLLE toeren bij de detectie van CO / H2
3.) Aantrekken relais voor optisch / akoestisch alarm?
4.) ____

[ Voor 6% gewijzigd door BenSKIP op 22-09-2025 16:29 ]

[BenSKIP]

Ben op zoek gegaan naar een techneut die dit weet te programmeren:
Multi sensor ZEH100

[DJP!]

Zo te zien is het ModBus of CanBus, voor beide protocollen heb je een extra bordje nodig. Heb je enig idee hoe duur deze multi sensor is? En hoe accuraat over langere tijd?

Op zich lijkt me dit wel een leuke sensor om iets mee te doen als deze niet al te duur is.

[BenSKIP]

Ik weet dat ik dat xtra board nodig heb, ik weet zelf alleen niet hoe dat moet. Deze mult-sensor kost ongeveer 70-90 euro (Laat ik voorzichtig zijn, onbekend is hoeveel dat all-in is, maar ik gok een kleine 100 euro.)

[ Voor 80% gewijzigd door BenSKIP op 29-09-2025 16:00 ]

[Tillumen]

Het is een koud kunstje om deze sensor uit te lezen. Ieder platform kan dat. Vraag is meer wat je met die data wil doen en hoe die besturing er dan uitziet.

Waveshare maakt kleine kastjes die modbus toegankelijk maken via ethernet. Zet zoiets ertussen en je kan alle kanten op.

[BenSKIP]

Ik wil niet alleen uitlezen, ik wil bij het behalen van grenswaarden ook acties.
Bij temperatuur toename een PWM signaal optoeren van een EC fan, bij H2/CO optoeren naar MAX rpm, bij rook en 70°C fan uit. (brand, dus geen zuurstof meer toevoegen.)

[BenSKIP]

Direct een bericht naar je GSM als een drempelwaarde van een dry-contact van de JK (inverter) BMS wordt overschreden met een iTead Open-Door sensor: https://www.youtube.com/watch?v=0uHTZ9d3KpE

[Jazsie]

Die Winsen ZEH100 is wel interessant. Helaas niet goed verkrijgbaar (behalve via Alibaba) anders had ik wel poging gewwaagd met RS485 modbus. Documentatie is beschikbaar dus uitlezen moet goed te doen zijn .

Ivm testen is het toch wel handig om het zelf in bezit te hebben, maakt het debuggen stuk makkelijker .

[BenSKIP]

@Jaszie, als het goed is wordt de ZEH100 deze week geleverd. ESP32 heb ik binnen. Heb eveneens een Lilly (nogwat) SIM800L binnen, zodat ik bij netwerk uitval toch berichten kan ontvangen. Zodra de ZEH100 binnen is ga ik eens kijken of ik de boel aan elkaar knopen kan.
