Daikin Altherma 3 -> ESPAltherma

[Tanuki]

@CodeCaster Je kunt de "zwevende" sensoren oplossen door ze gewoon onder ESPAltherma te hangen:

[CodeCaster]

Tanuki schreef op zondag 4 januari 2026 @ 18:47:
@CodeCaster Je kunt de "zwevende" sensoren oplossen door ze gewoon onder ESPAltherma te hangen:
[Afbeelding]

Dat is me nog niet gelukt met yaml-defined template sensors. Hoe? Of heb jij deze via de UI aangemaakt?

[Tanuki]

CodeCaster schreef op zondag 4 januari 2026 @ 18:49:
[...]

Dat is me nog niet gelukt met yaml-defined template sensors. Hoe? Of heb jij deze via de UI aangemaakt?

Zijn inderdaad via de UI gemaakt, ik kan ook niet echt vinden wat het "commando" zou zijn in yaml om dat te doen.

[Jelte]

CodeCaster schreef op zondag 4 januari 2026 @ 16:51:
Ik werd gek van het syncen van de entities tussen ESPAltherma en de YAML van Home Assistant, dus ik heb een uitbreiding geschreven op eerstgenoemde die een MQTT discovery maakt van de sensors die de gebruiker in diens header heeft ont-uitgecomment:

https://github.com/CodeCa...-assistant-mqtt-discovery

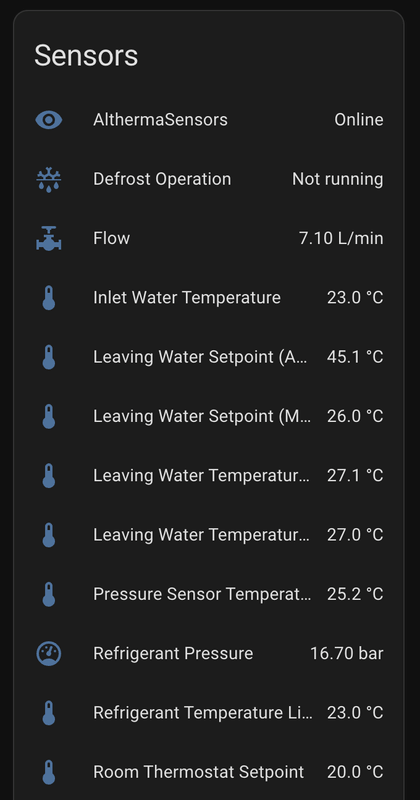

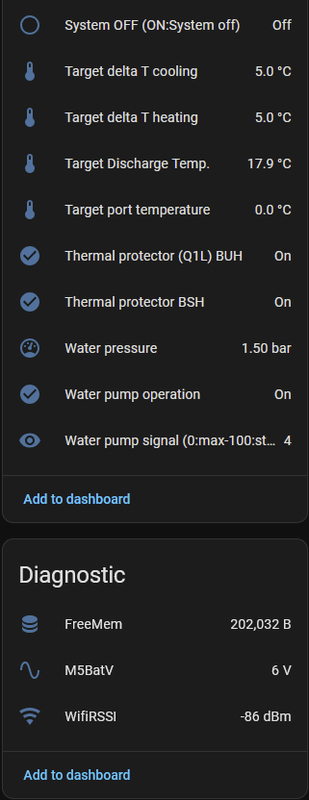

Dus in plaats van tientallen "zwevende" sensors, krijg je hiermee onder MQTT een nieuw device genaamd "Daikin Altherma via ESPAltherma" met alle sensoren die jij wil, waar mogelijk ook van het juiste type:

[Afbeelding]

[Afbeelding]

[Afbeelding]

Testers welkom, garantie (ook op verdere updates) tot de deur. Werkwijze: check deze branch uit van mijn repo, doe de wijzigingen aan setup.h en (jouw apparaat).h die je anders ook maakt, bak een firmware en upload die.

Het merk en type van de warmtepomp zijn nog hardcoded op de mijne, "Daikin" respectievelijk "Altherma 3". Ik heb ook nog nooit strings aan elkaar geplakt in C++, wat waarschijnlijk blijkt. Ik heb geen geheugenlek kunnen constateren in een paar uur testen.

Licht verknipt voorbeeld van een gegenereerde discovery JSON:

JSON:

{
    "dev": {
        "ids": "espaltherma-mqtt-discovery",
        "name": "Daikin Altherma via ESPAltherma",
        "mf": "Daikin",
        "mdl": "Altherma 3"
    },
    "o": {
        "name": "espaltherma-mqtt-discovery",
        "sw": "0.1",
        "url": "https://github.com/CodeCasterNL/ESPAltherma-MQTT-Discovery"
    },
    "cmps": {
        "operation_mode": {
            "p": "sensor",
            "value_template": "{{ value_json['Operation Mode'] }}",
            "unique_id": "espaltherma_operation_mode",
            "default_entity_id": "sensor.espaltherma_operation_mode",
            "name": "Operation Mode"
        },
        "defrost_operation": {
            "p": "binary_sensor",
            "value_template": "{{ value_json['Defrost Operation'] }}",
            "unique_id": "espaltherma_defrost_operation",
            "default_entity_id": "sensor.espaltherma_defrost_operation",
            "name": "Defrost Operation"
        },
        "r1toutdoor_air_temp": {
            "p": "sensor",
            "device_class": "temperature",
            "unit_of_measurement": "°C",
            "value_template": "{{ value_json['R1T-Outdoor air temp.'] }}",
            "unique_id": "espaltherma_r1toutdoor_air_temp",
            "default_entity_id": "sensor.espaltherma_r1toutdoor_air_temp",
            "name": "R1T-Outdoor air temp."
        },
// ...

Heel fijn! Dankjewel!

Ik ga het uittesten (als ik weer moed heb verzameld)

[CodeCaster]

Mijn wijziging ten behoeve van device discovery is nu ingediend als pull request: Introduce Home Assistant Device Discovery through MQTT #563.

Ik heb nu dus géén sensors meer in YAML (noch in de UI), wel één device met daaronder alle sensoren die ik wil voor de warmtepomp en M5Stick:



Mocht iemand ermee willen experimenteren, check dan die branch uit.

[MrRobin]

Dit klinkt wel gaaf, iets wat P1P2MQTT wel al doet, en zeker veel handiger dan via de yaml zelf dingen toevoegen. Zo krijg ik deze error nu en ik moet even graven hoe ik die oplos:



Overigens: Ik heb mijn ESPAltherma ooit gemaakt op een oude laptop die ik niet meer heb, en dus ook al m'n configs kwijt. Hij draait dus (al bijna 2 jaar zonder issues), maar ik kan hem dus niet updaten zonder dat ik hem opnieuw "bouw", waarbij ik opnieuw alles moet uitzoeken welke waardes ik allemaal wel wil en niet, en welke (ik meen) setup file ik moet gebruiken (modelnummer).

Mijn vraag: zitten er grote veranderingen de afgelopen jaren die het de moeite waard maken om te updaten?

Ik heb de commits op github geprobeerd door te spitten maar daar kom ik geen grote dingen in tegen.

De ene helft in mij zegt "If it's not broken, don't try to fix it", en de andere helft wil natuurlijk de laatste versie met nieuwe features/fixes.

Hoe doen jullie dit?

[CodeCaster]

MrRobin schreef op dinsdag 6 januari 2026 @ 20:21:
Dit klinkt wel gaaf, iets wat P1P2MQTT wel al doet

Ga je me nou vertellen dat er nóg een apparaat is dat ik aan de warmtepomp kan aansluiten en uitlezen in HA? Dit ziet er ook wel cool uit, prachtig gedocumenteerd project ook, en ik kan hem gewoon aan de thermostaatdraden aansluiten?

en zeker veel handiger dan via de yaml zelf dingen toevoegen

Dat was voor mij de aanleiding om hieraan te gaan werken ja.

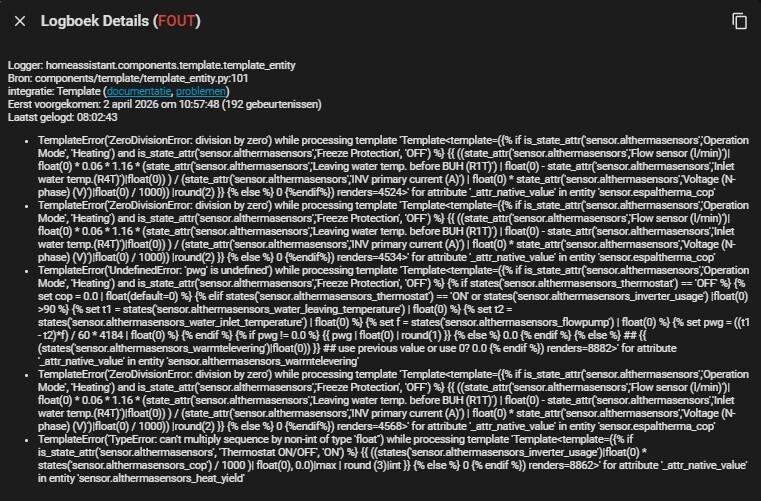

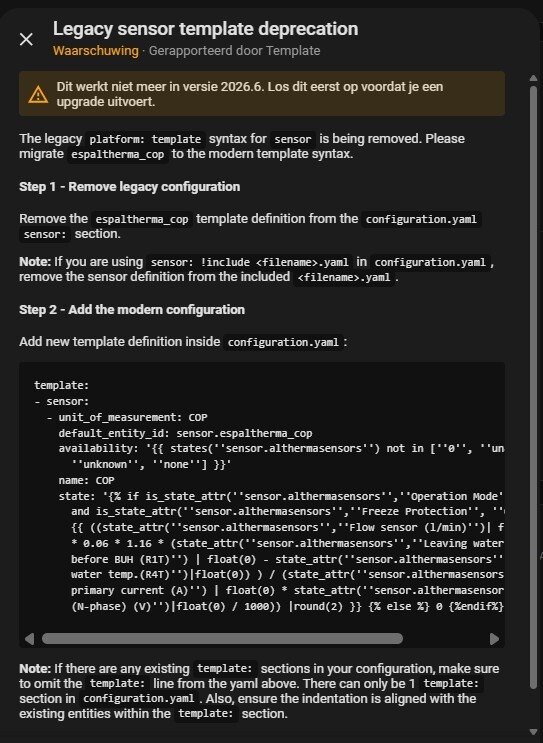

Zo krijg ik deze error nu en ik moet even graven hoe ik die oplos:

[Afbeelding]

Volgens mij staat de oplossing daar: de sensor-YAML verhuizen naar onder "template:".

Overigens: Ik heb mijn ESPAltherma ooit gemaakt op een oude laptop die ik niet meer heb, en dus ook al m'n configs kwijt. Hij draait dus (al bijna 2 jaar zonder issues), maar ik kan hem dus niet updaten zonder dat ik hem opnieuw "bouw", waarbij ik opnieuw alles moet uitzoeken welke waardes ik allemaal wel wil en niet, en welke (ik meen) setup file ik moet gebruiken (modelnummer).

Mijn vraag: zitten er grote veranderingen de afgelopen jaren die het de moeite waard maken om te updaten?

Ik heb de commits op github geprobeerd door te spitten maar daar kom ik geen grote dingen in tegen.

De ene helft in mij zegt "If it's not broken, don't try to fix it", en de andere helft wil natuurlijk de laatste versie met nieuwe features/fixes.

Hoe doen jullie dit?

Ik bewaar al mijn Docker Compose-orchestrations, applicatie-configuratie, en aanpassingen op bestaande repos in private GitHub-repositories.

[berfelo]

Dag allemaal,

Heeft iemand ervaring met het volgende:

Wij hebben de altherma 3 en home assistant dit draait al meerdere jaren super, in de winter verwarmen wij de woonkamer wanneer wij de hele dag thuis zijn met de openhaard. Als ik de instellingen van de daikin op kamerthermostaat heb staan wordt de vloer na een gegeven moment koud omdat de thermostaat zegt dat het warm genoeg is in de kamer. nadat de kamertemperatuur is gedaald doordat de openhaard uit is gegaan moet de warmtepomp hard werken om de vloer weer op temperatuur te krijgen.

Nu heb ik de daikin op vertrek water regeling staan (32gr.), dit gaat super als de openhaard aan is zet ik hem met de kamerthermostaat op -4, nu blijft de vloer aangenaam warm en hoeft de warmtepomp nadien niet zo hard te werken.

Is het met home assistant mogelijk om de thermostaat aan te sturen zodat ik na verloop van tijd de -4 afbouw naar 0 (bijvoorbeeld ieder uur een stapje warmer)?

[Driek]

berfelo schreef op woensdag 7 januari 2026 @ 20:23:
Dag allemaal,

Heeft iemand ervaring met het volgende:

Wij hebben de altherma 3 en home assistant dit draait al meerdere jaren super, in de winter verwarmen wij de woonkamer wanneer wij de hele dag thuis zijn met de openhaard. Als ik de instellingen van de daikin op kamerthermostaat heb staan wordt de vloer na een gegeven moment koud omdat de thermostaat zegt dat het warm genoeg is in de kamer. nadat de kamertemperatuur is gedaald doordat de openhaard uit is gegaan moet de warmtepomp hard werken om de vloer weer op temperatuur te krijgen.

Nu heb ik de daikin op vertrek water regeling staan (32gr.), dit gaat super als de openhaard aan is zet ik hem met de kamerthermostaat op -4, nu blijft de vloer aangenaam warm en hoeft de warmtepomp nadien niet zo hard te werken.

Is het met home assistant mogelijk om de thermostaat aan te sturen zodat ik na verloop van tijd de -4 afbouw naar 0 (bijvoorbeeld ieder uur een stapje warmer)?

Beter die vraag in het echte altherma topic stellen.
Dit topic is meer om de module werkend te krijgen.

[Senaxx]

Tanuki schreef op woensdag 31 december 2025 @ 11:21:
[...]

Alles m.b.t. pins default gelaten in setup.h. Dus (gebaseerd op https://documentation.esp...om-32u_datasheet_en.pdf):

code:

IO16 27 I/O GPIO16, HS1_DATA4, U2RXD, EMAC_CLK_OUT
IO17 28 I/O GPIO17, HS1_DATA5, U2TXD, EMAC_CLK_OUT_180

En uiteraard 5V/VIN = 5V
En GND = GND

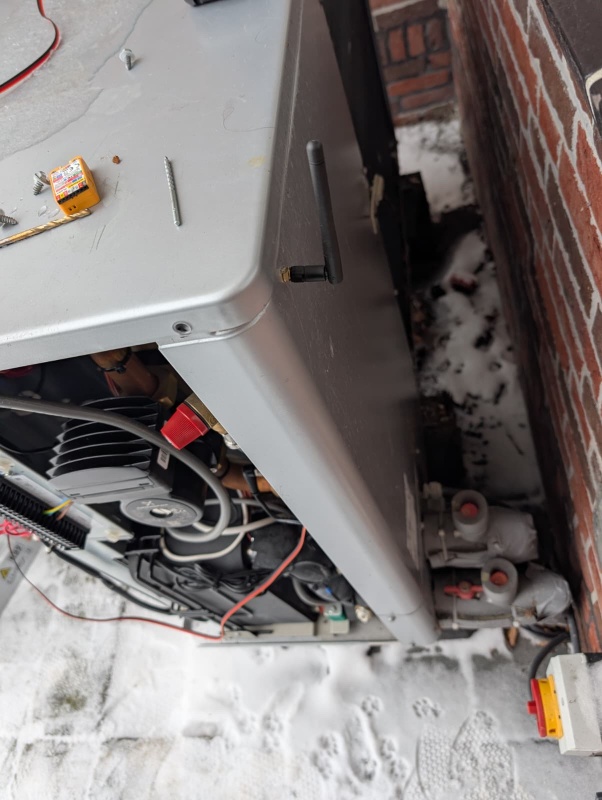

Bedankt, die werkte inderdaad. Ik heb hem zojuist aangesloten en nu ook een externe antenne aan de buitenunit gemaakt. Ik had met de M5Stick elke keer problemen met het bereik, en de M5Stick vond het ook niet zo leuk om een jaar buiten te zitten. Had zelf niet echt een mogelijkheid om een netwerkkabel te trekken om hem naar binnen te doen, dus ik vond dit wel een leuke tweakers oplossing.

Prima bereik, nu rond de -58 dBm. Nog niet te zien op de foto, maar heb hem nu met dubbelzijdig tape aan de bovenkant vast gemaakt. Nog even zien of er voor deze Wroom32U's ook een mooie 3d print case om hem nog iets beter te bevestigen.

[ Voor 34% gewijzigd door Senaxx op 10-01-2026 15:14 ]

[benthouse]

Even een vraagje, ik heb een EDLA09DAW1 zonder BUH.
Afgelopen weken veel problemen gehad met 7G-01, 7H-05 storingen etc. Dit betreft de bekende debiet storingen.

Gisteren maar eens de buitenunit opengemaakt en het handmatige ontluchtingsventiel 2x open en dicht gedraaid. Dat was in iedergeval de truc om het systeem weer normaal te laten werken.

Ik vind het zelf een idiote plek om daar een handmatig ontluchtingsventiel te maken, is niet echt voor de ‘gewone’ gebruiker.
De modellen met een BUH hebben een automatisch ontluchtingsventiel. Waarom dan het model zonder BUH een handmatige heeft is mij een raadsel.

Wie moet hier ook regelmatig ontluchten?
Zou een automatisch ontluchtingsventiel helpen?

Heeft iemand dit reeds gewijzigd?

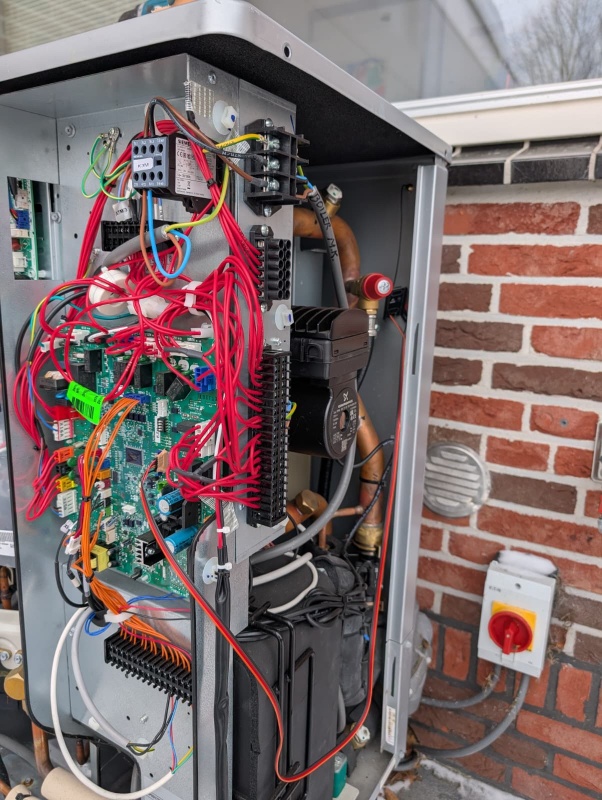

Hieronder in rood aangegeven welke ontluchtingsventiel ik bedoel, heb heb even de foto van bovenstaande post gebruikt en ingezoomd (Scheelt mij naar het dak toe en openmaken 😜).

[Senaxx]

benthouse schreef op zaterdag 10 januari 2026 @ 20:25:
Even een vraagje, ik heb een EDLA09DAW1 zonder BUH.
Afgelopen weken veel problemen gehad met 7G-01, 7H-05 storingen etc. Dit betreft de bekende debiet storingen.

Gisteren maar eens de buitenunit opengemaakt en het handmatige ontluchtingsventiel 2x open en dicht gedraaid. Dat was in iedergeval de truc om het systeem weer normaal te laten werken.

Ik vind het zelf een idiote plek om daar een handmatig ontluchtingsventiel te maken, is niet echt voor de ‘gewone’ gebruiker.
De modellen met een BUH hebben een automatisch ontluchtingsventiel. Waarom dan het model zonder BUH een handmatige heeft is mij een raadsel.

Wie moet hier ook regelmatig ontluchten?
Zou een automatisch ontluchtingsventiel helpen?

Heeft iemand dit reeds gewijzigd?

Hieronder in rood aangegeven welke ontluchtingsventiel ik bedoel, heb heb even de foto van bovenstaande post gebruikt en ingezoomd (Scheelt mij naar het dak toe en openmaken 😜).

[Afbeelding]

Mijn vragen

Toevallig heb ik vanmiddag (omdat ik hem toch open had) daar ook ontlucht. Ik heb ook een EDLA14DAW1, en bij mij in de binnen installatie zit wel een automatische ontluchter, maar ik heb het idee dat die alleen in het circuit van de 300L tank zit.

[Richard1965]

Stanvv schreef op zondag 19 oktober 2025 @ 07:59:
Hier inmiddels ook het meeste aan de praat gekregen, alleen alles aan energy gerelateerd (COP / heat yield / inverter verbuik) bleef steeds op 0. Dat kwam omdat de 'Thermostat ON/OFF' op OFF bleef staan, ook terwijl ik weet dat deze wel eens aan staat.

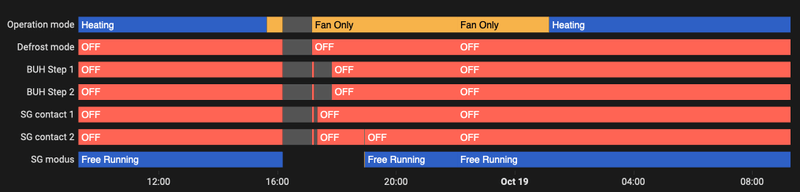

Als test maar eens 'Ext. Thermostat ON/OFF' toegevoegd en warempel: deze gaat dus wel naar ON als de verwarming aan gaat.

Meer mensen die dit hebben? Qua configuratie:

• ik heb een EBLA06E23V3, dus 6 kW versie monoblock, inclusief vloerkoeling + 250 L SWW
• ik gebruik Altherma(EBLA-EDLA D series 4-8kW Monobloc).h, met daarbij o.a. de volgende twee regels uitgecomment:
• {0x10,1,307,1,-1,"Thermostat ON/OFF"},
• {0x60,2,303,1,-1,"Ext. Thermostat ON/OFF"},

Nou, ja dus. Ik heb eenzelfde type monoblock en loopt tegen dit issue aan. Veel staat op 0 of N/A omdat 0x10,1,307,1,-1,"Thermostat ON/OFF"} altijd op OFF staat. Ook heb ik hetzelfde .h bestand in gebruik.
Al een antwoord gevonden op jouw vraag?

[Leeghoofd21]

Sinds vorig jaar juni bewonen wij een huis met een warmtepomp (ETVH16S23DA6V staat op de sticker op de binnenuit). Ik heb daar de vorig jaar de energiegegevens etc van bijgehouden in Excel en ben sinds deze week bezig met het opzetten van Home Assistant met daarbij een ESPAltherma.

Op dit moment heb ik gekozen voor de default.h , maar kan ik eigenlijk niet beter kiezen voor Altherma(EPRA D ETV16-ETB16-ETVZ16 D series 14-16kW).h aangezien het een 16kW unit is in de ETVH range?

[Stanvv]

Richard1965 schreef op maandag 12 januari 2026 @ 19:59:
[...]
Nou, ja dus. Ik heb eenzelfde type monoblock en loopt tegen dit issue aan. Veel staat op 0 of N/A omdat 0x10,1,307,1,-1,"Thermostat ON/OFF"} altijd op OFF staat. Ook heb ik hetzelfde .h bestand in gebruik.
Al een antwoord gevonden op jouw vraag?

Nou niet echt een antwoord, maar ik kwam het verder bij niemand tegen Ik heb het gewoon opgelost door in die altherma.yaml alle "Thermostat ON/OFF" te vervangen met "Ext. Thermostat ON/OFF"

[CerielTjuh]

Ik weet dat deze berichten normaal niet zo worden gewaardeerd maar wil toch een poging doen met uitleg. Ik heb van een mede tweaker een post gezien in dit forum of een van de betrokken zusjes over zijn warmtepomp regeling. Het betrof een warmtepomp waarbij zoneregeling werd toegepast waarbij hij specifiek ook rekening hield met zijn dynamisch energiecontract. Ook werd in de post beschreven dat er rekening werd gehouden met de kamer temperatuur i.r.t. bijvoorbeeld de zon die aan de ene kant van het huis meer aanwezig was dan de andere kant van het huis. Dit alles slim gemaakt met een domotica oplossing (Home Assistant / ESP). Hij gebruikte zelfs een fancy term voor zijn schakeling in de trand van Dynamic Underfloor Heating Control o.i.d.

Op basis van bovenstaande herinnering heb ik inmiddels al flink wat uren de verschillende fora liggen doorzoeken en krijg ik de post niet meer boven water. Zoektermen zon, dynamisch, dynamic hebben allemaal niets kunnen vinden. Heeft iemand het verlossende antwoord voor mijn wanhopige zoektocht?

[pingwim]

Op de een of andere manier lukt het de M5stickC af en toe niet om data te versturen via MQTT.
Ik zie het op wifi en de signaalsterkte is prima.
De M5stickC status data komt wel binnen in MQTT, maar geen data van de warmtepomp
Na een reboot komt de data weer binnen.

Wie weet hoe de M5stickC op afstand kan worden herstart ?

In de source zie ik iets van "payload[0] == 'R')//R(eset/eboot)" maar daar houdt mijn kennis op.
Kan ik die 'R' via MQTT op de bus zetten, maar welk topic dan ?

[tweakfdr]

Wil de aansluiting op de M5-stick van de Dupont kabeltjes robuuster maken. Wanneer nu een pinnetje eruit schiet, bijvoorbeeld de 5V kan deze op de GND wat vast niet goed is voor de 5V uitgang .

Hoe hebben jullie deze aansluiting degelijk gemaakt? Zelf vind ik het nu erg experimenteer achtig.

[D-Three]

@tweakfdr

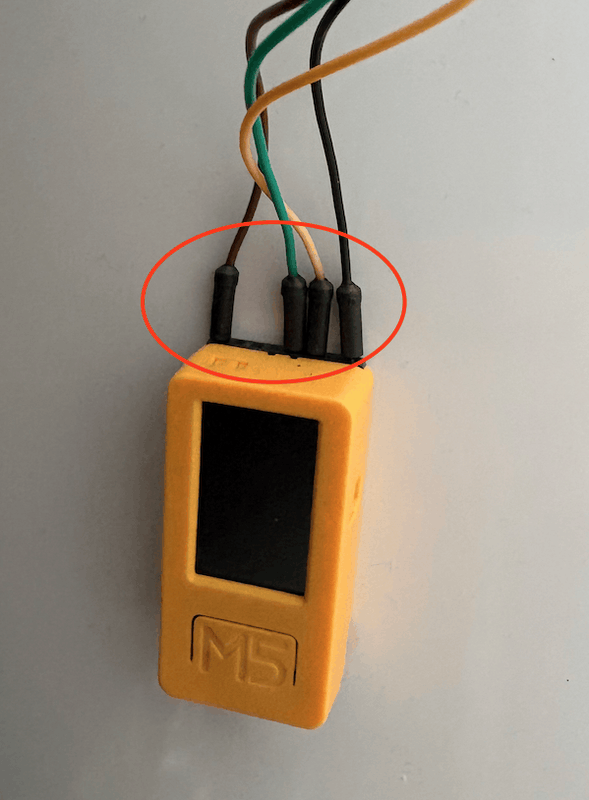

Gewoon een 2.54mm header nemen zoals je op deze foto ziet. Het kan uiteraard ook een rechte header zijn. Daar de draden aan solderen, een beetje krimpkous over en het komt niet meer los, terwijl je de stekker er nog altijd kan uit halen.

Aan de andere kant van het kabeltje de JST EHR-5 stekker, dan heb je ook een goede verbinding met de WP.



Dit is de enige goede manier. 😉

[ Voor 31% gewijzigd door D-Three op 25-01-2026 10:01 ]

[rogervdh]

ESPAltherma laat de temperatuur binnen zien, maar het is helaas niet mogelijk om de thermostaat te bedienen. Nu heb ik ook de Daikin Onecta integratie in Home Assistant draaien (dus via de Daikin cloud), maar ik merk dat de thermostaat regelmatig 'unavailable' is. Kortom, niet de betrouwbaarheid die ik zoek.

Heeft iemand wellicht ervaring met de Daikin Madoka via bluetooth aan Home Assistant hangen en zodoende lokale bediening te krijgen? Vandaag heb ik geprobeerd om deze integratie te installeren, maar vooralsnog krijg ik onderstaande foutmelding. Het bluetooth pairen met de Madoka vanuit de HA server is overigens wel gelukt. Het gaat nu vooral om succesvol de integratie werkend te krijgen. Mocht iemand idee hebben, dan hoor ik het graag.

[Richard1965]

D-Three schreef op zondag 25 januari 2026 @ 08:44:
@tweakfdr
Gewoon een 2.54mm header nemen zoals je op deze foto ziet. Het kan uiteraard ook een rechte header zijn. Daar de draden aan solderen, een beetje krimpkous over en het komt niet meer los, terwijl je de stekker er nog altijd kan uit halen.

Aan de andere kant van het kabeltje de JST EHR-5 stekker, dan heb je ook een goede verbinding met de WP.

[Afbeelding]

Dit is de enige goede manier. 😉

Ik heb een JST EHR-5 gevonden bij Conrad. Ik kan hier echter niet goed uit opmaken hoe ik hieraan een kabel kan verbinden. Kan het zijn dat ik daar een JST BEH-001T-P0.6 Krimpcontact EH voor nodig heb (x 5)?

[reindeerw5m]

Bedankt voor dit informatieve draadje. Ik verhuis binnenkort naar een nieuw appartement in de Pyreneeën dat wordt uitgerust met een Daikin Altherma-warmtepomp.

Ik heb niet helemaal helder hoe ik de juiste COP kan bepalen in de volgende situatie. Op basis van recente foto’s van de meterkast lijkt het erop dat ik drie afzonderlijke elektrische aansluitingen heb voor de warmtepomp:
- Buitenunit
- Hydrokit (binnenunit?)
- Verwarming (back-up heater?)

Betekent dit dat ik voor een correcte COP-berekening in Home Assistant drie éénfasige energiemeters nodig heb?

Daarnaast krijgt elke kamer een aparte thermostaat, wat vermoedelijk leidt tot meer start-stopgedrag van het systeem. Mogelijk laat ik deze thermostaten volledig open staan en probeer ik alles via de weather-dependent heating curve te regelen. Weet echter nog niet of de woonkamer wordt aangestuurd door de Daikin-thermostaat, of dat dit een simpele binaire aan/uit-regeling wordt… (hopelijk niet)

[Ottie93]

MrRobin schreef op dinsdag 6 januari 2026 @ 20:21:
Dit klinkt wel gaaf, iets wat P1P2MQTT wel al doet, en zeker veel handiger dan via de yaml zelf dingen toevoegen. Zo krijg ik deze error nu en ik moet even graven hoe ik die oplos:

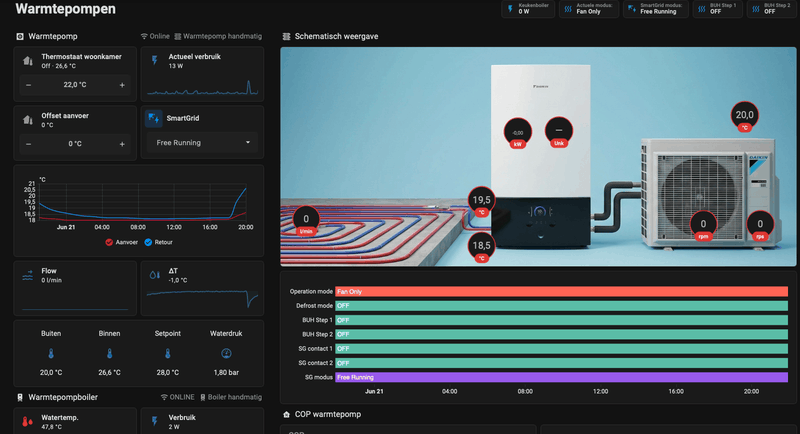

[Afbeelding]

Overigens: Ik heb mijn ESPAltherma ooit gemaakt op een oude laptop die ik niet meer heb, en dus ook al m'n configs kwijt. Hij draait dus (al bijna 2 jaar zonder issues), maar ik kan hem dus niet updaten zonder dat ik hem opnieuw "bouw", waarbij ik opnieuw alles moet uitzoeken welke waardes ik allemaal wel wil en niet, en welke (ik meen) setup file ik moet gebruiken (modelnummer).

Mijn vraag: zitten er grote veranderingen de afgelopen jaren die het de moeite waard maken om te updaten?

Ik heb de commits op github geprobeerd door te spitten maar daar kom ik geen grote dingen in tegen.

De ene helft in mij zegt "If it's not broken, don't try to fix it", en de andere helft wil natuurlijk de laatste versie met nieuwe features/fixes.

Hoe doen jullie dit?

Ik heb Claude AI gebruikt om dit te fixen, want ik heb te weinig ervaring met HA om het zelf op te lossen. Overigens was mijn configuration.yaml al up-to-date, maar mijn altherma.yaml niet, deze heeft Claude gefikst.

[mbouwmee]

Dag, ik ben bezig met de setup.h
Betreft het volgende stukje
#define PIN_THERM 0// Pin connected to the thermostat relay (normally open)
#define PIN_THERM_ACTIVE_STATE HIGH// State to trigger the thermostat relay

//Smart grid control - Optional:
//Uncomment and set to enable SG mqtt functions
//#define PIN_SG1 32// Pin connected to dry contact SG 1 relay (normally open)
//#define PIN_SG2 33// Pin connected to dry contact SG 2 relay (normally open)

De Thermostaat relay gebruik ik niet, en SG2 ga ik ook niet toepassen. Wil alleen de boiler kunnen aansturen.

Als ik het volgende configureer werkt alles dan nog steeds ?

GPIO 0 komt hierdoor vrij
//#define PIN_THERM 0// Pin connected to the thermostat relay (normally open)
//#define PIN_THERM_ACTIVE_STATE HIGH// State to trigger the thermostat relay

GPIO 0 wordt gebruikt om relay SG 1 aan te sturen
#define PIN_SG1 0// Pin connected to dry contact SG 1 relay (normally open)

De reden dat ik dit wil is dat dan alle kabels die nodig zijn aan dezelfde kant zitten op een M5Stick C

[Richard1965]

Na een hoop gepruts heb ik de M5stickC inmiddels naar binnen gehaald. Als kabel is een UTP kabel gebruikt, op de WP aangesloten met een JST EHR-5 stekker en aan de M5stickC kant een Proto Hat. Voor aansluiten de verbindingen nagelopen met een multimeter.

In HA heb ik nu ook de actuele spanning op de M5stickC om te monitoren en zie daar een heel frequent probleem in de spanning, waardoor hij geregeld offline gaat.

Ik neig te denken dat de bekabeling toch niet goed is, maar vind dat vreemd. Ik zal binnenkort ook eens testen met een 5V externe voeding.

Dit is het beeld vandaag. Sinds 7:17 uur is de ESPAltherma online gebleven. Daarvoor ziet het er niet best uit. Wat kan hier aan de hand zijn?

[FransHe]

Richard1965 schreef op dinsdag 24 maart 2026 @ 21:41:
Na een hoop gepruts heb ik de M5stickC inmiddels naar binnen gehaald. Als kabel is een UTP kabel gebruikt, op de WP aangesloten met een JST EHR-5 stekker en aan de M5stickC kant een Proto Hat. Voor aansluiten de verbindingen nagelopen met een multimeter.

In HA heb ik nu ook de actuele spanning op de M5stickC om te monitoren en zie daar een heel frequent probleem in de spanning, waardoor hij geregeld offline gaat.

Ik neig te denken dat de bekabeling toch niet goed is, maar vind dat vreemd. Ik zal binnenkort ook eens testen met een 5V externe voeding.

Dit is het beeld vandaag. Sinds 7:17 uur is de ESPAltherma online gebleven. Daarvoor ziet het er niet best uit. Wat kan hier aan de hand zijn?

[Afbeelding]

Vind de voedingsspanning wel heel erg hoog. De dingen zijn robuust maar waar 5 volt wordt gevraagd ...

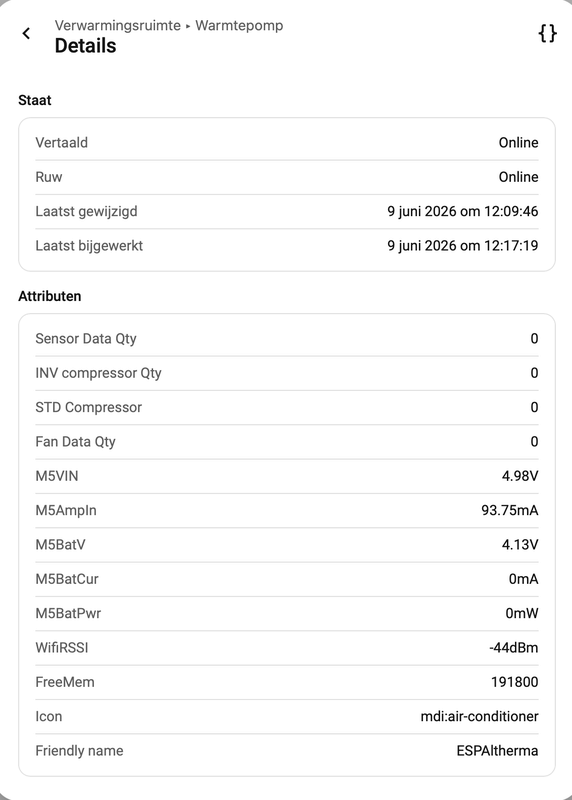

Dit is wat de stick bij mij rapporteerd:

[Richard1965]

FransHe schreef op woensdag 25 maart 2026 @ 11:25:
[...]

Vind de voedingsspanning wel heel erg hoog. De dingen zijn robuust maar waar 5 volt wordt gevraagd ...
Dit is wat de stick bij mij rapporteerd:
[Afbeelding]

Dat is inderdaad wel gek, ik zal de multimeter er nog eens tegenaan zetten. Maar dit is wat de stick bij mij rapporteert...

[SnarfB]

Ik krijg sinds een tijd foutmeldingen van de EspAltherma Packages template over een aantal entiteiten, maar ik kan er geen wijs uit worden wat ik nu eigenlijk moet aanpassen, kan iemand mijn hier misschien mee helpen

[mbouwmee]

Ik doe een poging ;-)
Als het goed is heb je in configuration.yaml iets staan als:

template: !include templates.yaml

Dan in het bestand templates.yaml de volgende structuur:
- sensor:
- name: "PowerToGrid"
unique_id: powertogrid
unit_of_measurement: "W"
device_class: power
state_class: measurement
.......

- name: "PowerFromGrid"
unique_id: powerfromgrid
unit_of_measurement: "W"
.....

[mbouwmee]

Ik krijg de layout niet goed dan maar zo :-)

[SnarfB]

mbouwmee schreef op zondag 5 april 2026 @ 16:49:
Ik krijg de layout niet goed dan maar zo :-)
[Afbeelding]

Ik heb dit in de configuratie files staan.

#The homeassistant packages will become the standard of loading configs going forward
#be sure to add the packages folder and the 2 lines
homeassistant:
packages: !include_dir_named packages
customize: !include customize.yaml

En dit staat in: /homeassistant/packages/altherma.yaml

JSON:

- name: "Althermasensors COP"
        unique_id: cop
        unit_of_measurement: "COP"
        state_class: measurement
        state: >-
          {% if is_state_attr('sensor.althermasensors','Operation Mode', 'Heating') and is_state_attr('sensor.althermasensors','Freeze Protection', 'OFF')  %}
              {% if states('sensor.althermasensors_thermostat') == 'OFF'  %}
                  {% set cop = 0.0 | float(default=0) %}
              {% elif states('sensor.althermasensors_thermostat') == 'ON' or states('sensor.althermasensors_inverter_usage') |float(0) >90 %}
                  {% set t1 = states('sensor.althermasensors_water_leaving_temperature') | float(0) %}
                  {% set t2 = states('sensor.althermasensors_water_inlet_temperature') | float(0) %}
                  {% set f = states('sensor.althermasensors_flowpump') | float(0) %}
                  {% set pw = states('sensor.warmtepomp_power') | float(0) %}
                  {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float(0) %}
                  {% set cop = pwg / pw | float(0)  %}
              {% endif %}
              {% if cop != 0.0 %}
                {{ cop | float(0) | round(1) }}
              {% else %}
                0.0
              {% endif %}
          {% else %}
            ## {{ (states('sensor.althermasensors_cop')|float(0)) }}  ## use previous value or use 0?
            0.0
          {% endif %}
        availability: >
          {{ states('sensor.althermasensors') not in ['0', 'unavailable', 'unknown', 'none'] }}

      #  {% set pw = states('sensor.althermasensors_inverter_usage') | float(0) %}

// ...

[/quote]

[mbouwmee]

Dit is de structuur in Homeassistant

config/
├── configuration.yaml
├── packages/
│ ├── verlichting.yaml
│ ├── klimaat_beheer.yaml
│ ├── energie_monitoring.yaml
│ └── Altherma.yaml

En in Altherma.yaml de volgende structuur.

code:

template:
  - sensor:
      - name: "Althermasensors COP"
        unique_id: cop
        unit_of_measurement: "COP"
        state_class: measurement
        state: >-
          {% if is_state_attr('sensor.althermasensors','Operation Mode', 'Heating') and is_state_attr('sensor.althermasensors','Freeze Protection', 'OFF')  %}
              {% if states('sensor.althermasensors_thermostat') == 'OFF'  %}
                  {% set cop = 0.0 | float(default=0) %}
              {% elif states('sensor.althermasensors_thermostat') == 'ON' or states('sensor.althermasensors_inverter_usage') | float(0) > 90 %}
                  {% set t1 = states('sensor.althermasensors_water_leaving_temperature') | float(0) %}
                  {% set t2 = states('sensor.althermasensors_water_inlet_temperature') | float(0) %}
                  {% set f = states('sensor.althermasensors_flowpump') | float(0) %}
                  {% set pw = states('sensor.warmtepomp_power') | float(0) %}
                  {% set pwg = ((t1 - t2) * f) / 60 * 4184 | float(0) %}
                  {% set cop = pwg / pw | float(0)  %}
              {% endif %}
              {% if cop != 0.0 %}
                {{ cop | float(0) | round(1) }}
              {% else %}
                0.0
              {% endif %}
          {% else %}
            0.0
          {% endif %}
        availability: >
          {{ states('sensor.althermasensors') not in ['0', 'unavailable', 'unknown', 'none'] }}

[JeroendeGroot]

Ik heb het geheel hier nu een tijdje draaien. De warmtepomp heeft cooling en dat staat ook aan, de thermostaat gaat ook geregeld aan. Echter zie ik hele vreemde data in de cop_with_cooling een negatieve COP lijkt me onmogelijk. Dit is de config die ik gebruik. Weet iemand waarom ik een negatieve COP zie?

YAML:

  - name: "COP with cooling"
    unique_id: cop_with_cooling
    unit_of_measurement: "COP"
    state_class: measurement
    state: >-
      {% if is_state_attr('sensor.mqtt_althermasensors','Operation Mode', 'Cooling') and is_state_attr('sensor.mqtt_althermasensors','Freeze Protection', 'OFF')  %}
          {% if states('sensor.inverter_usage') | float(0) < 90 %}
              {% set cop = 0.0 | float(default=0) %}
          {% elif states('sensor.inverter_usage') | float(0) > 90 %}
              {% set t1 = states('sensor.water_leaving_temperature') | float(0) %}
              {% set t2 = states('sensor.water_inlet_temperature') | float(0) %}
              {% set f = states('sensor.flowpump') | float(0) %}
              {% set pw = states('sensor.inverter_usage') | float(0) %}
              {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float(0) %}
              {% set cop = pwg / pw | float(0)  %}
          {% endif %}
          {{ cop | float(0) | round(1) }}
      {% else %}
        0.0
      {% endif %}
    availability: >
      {{ states('sensor.mqtt_althermasensors') not in ['0', 'unavailable', 'unknown', 'none'] }}

[ Voor 5% gewijzigd door JeroendeGroot op 27-05-2026 12:49 ]

[tHyEstes]

Op zich vrij logisch, toch? Je doet t1 - t2, oftewel water leaving temp - water inlet temp. Bij koelen komt het water warmer terug dan dat het vertrekt, dus het vertrekt bijv. met 15 en komt terug als 18, dat is een negatief getal.

Ik gebruik deze berekening, maar daarbij gebruik ik ook DSMR voor het werkelijke voltage:

YAML:

    - name: "ESPAltherma - COP Total"
      unique_id: espaltherma_cop_total
      unit_of_measurement: "COP"
      state_class: measurement
      state: >-
        {% set inverter_usage = states('sensor.espaltherma_inverter_usage') | float(0) %}
        {% set flow_lmin = state_attr('sensor.althermasensors','Flow sensor (l/min)') | float(0) %}
        {% set leaving_temp = state_attr('sensor.althermasensors','Leaving water temp. before BUH (R1T)') | float(0) %}
        {% set inlet_temp = state_attr('sensor.althermasensors','Inlet water temp.(R4T)') | float(0) %}
        {% set inv_current = state_attr('sensor.althermasensors','INV primary current (A)') | float(0) %}
        {% set voltage = states('sensor.dsmr_reading_phase_voltage_l2') | float(0) %}
        {% set mode = state_attr('sensor.althermasensors','Operation Mode') %}
        {% set freeze = state_attr('sensor.althermasensors','Freeze Protection') %}

        {# --- Veiligheidschecks --- #}
        {% if inverter_usage < 90 or inv_current <= 0 or voltage <= 0 or flow_lmin <= 0 %}
          {{ 0.0 }}
        {% elif freeze == 'ON' %}
          {{ 0.0 }}
        {% else %}

          {# --- ΔT bepalen op basis van modus --- #}
          {% if mode == 'Heating' %}
            {% set deltaT = leaving_temp - inlet_temp %}
          {% elif mode == 'Cooling' %}
            {% set deltaT = inlet_temp - leaving_temp %}
          {% else %}
            {% set deltaT = 0 %}
          {% endif %}

          {# --- Negatieve of onrealistische ΔT blokkeren --- #}
          {% if deltaT <= 0 %}
            {{ 0.0 }}
          {% else %}
            {# --- Warmte-output (kW) --- #}
            {% set heat_kw = flow_lmin * 0.06 * 1.16 * deltaT %}

            {# --- Elektrisch vermogen (kW) --- #}
            {% set elec_kw = (inv_current * voltage) / 1000 %}

            {# --- COP berekenen --- #}
            {% if elec_kw > 0 %}
              {{ (heat_kw / elec_kw) | round(2) }}
            {% else %}
              {{ 0.0 }}
            {% endif %}
          {% endif %}
        {% endif %}
      availability: >
        {{ states('sensor.althermasensors') not in ['0', 'unavailable', 'unknown', 'none'] }}

[FransHe]

Na de update van de user interface naar 7.10 mis ik via ESPAltherma alle parameters except degene van de stick zelf. Ik gebruik default.h en dat heeft altijd goed gewerkt. Zijn de definities door Daikin veranderd zodat de stick ze niet meer kan uitlezen? Is er een manier op de communicatie met de daikin te testen?

[ Voor 5% gewijzigd door FransHe op 09-06-2026 12:20 ]

[FransHe]

FransHe schreef op dinsdag 9 juni 2026 @ 12:18:
Na de update van de user interface naar 7.10 mis ik via ESPAltherma alle parameters except degene van de stick zelf. Ik gebruik default.h en dat heeft altijd goed gewerkt. Zijn de definities door Daikin veranderd zodat de stick ze niet meer kan uitlezen? Is er een manier op de communicatie met de daikin te testen?

[Afbeelding]

Opgelost. Zaak van de spanning af gehaald en toen weer aangesloten. Waarschijnlijk gevolg van firmwareupdate via ESPHome.

[SnarfB]

Hallo ik heb zelf een Altherma 3 met Wifi moduul en Madoka thermostaat, en deze lees ik via Espaltherma uit. Tevens de Daikin ONECTA app in HA, hiermee kan ik leavingwater setpoint beïnvloeden van -10 naar +10 in HA.

Echter mijn dochter heeft een Altherma zonder wifi moduul en Madoka, deze lees ik wel via EspAltherma in HA uit. Nu zou ik ook hier graag de leavingwater setpoint willen beïnvloeden, moet ik hiervoor ook een wifi module en Madoka plaatsen om dit te kunnen of is er een andere manier. Ze Daikin regelt nu op een stooklijn en wordt vrijgegeven aan de hand van een Honywell zoneregelaar van de vloerverwarming

[rogervdh]

SnarfB schreef op zondag 21 juni 2026 @ 15:23:
Echter mijn dochter heeft een Altherma zonder wifi moduul en Madoka, deze lees ik wel via EspAltherma in HA uit. Nu zou ik ook hier graag de leavingwater setpoint willen beïnvloeden, moet ik hiervoor ook een wifi module en Madoka plaatsen om dit te kunnen of is er een andere manier. Ze Daikin regelt nu op een stooklijn en wordt vrijgegeven aan de hand van een Honywell zoneregelaar van de vloerverwarming

Ik heb hier geen ervaring mee, maar enkel een WiFi module zou in deze voldoende moeten zijn lijkt me? Die Madoka is niet noodzakelijk, omdat je alles via een stooklijn laat verlopen. Dan zou ik enkel een wifi module kopen, installeren en vervolgens kun je via de Daikin cloud o.a. die leaving watertemp. aanpassen. Kan zeker handig zijn, heb het zelf ook in m'n dashboard zitten (linksboven).

[kepler]

SnarfB schreef op zondag 21 juni 2026 @ 15:23:
Hallo ik heb zelf een Altherma 3 met Wifi moduul en Madoka thermostaat, en deze lees ik via Espaltherma uit. Tevens de Daikin ONECTA app in HA, hiermee kan ik leavingwater setpoint beïnvloeden van -10 naar +10 in HA.

Echter mijn dochter heeft een Altherma zonder wifi moduul en Madoka, deze lees ik wel via EspAltherma in HA uit. Nu zou ik ook hier graag de leavingwater setpoint willen beïnvloeden, moet ik hiervoor ook een wifi module en Madoka plaatsen om dit te kunnen of is er een andere manier. Ze Daikin regelt nu op een stooklijn en wordt vrijgegeven aan de hand van een Honywell zoneregelaar van de vloerverwarming

Ik dacht ook een Daikin zonder wifi te hebben, maar bleek dat dit een los (sd?) kaartje was die nog in het zakje bij de handleiding zat Die erin geprikt, en tadaa een Daikin met wifi

[GaMbiNo]

Ik krijg sinds gisteravond ineens alleen nog

code:

Offline

door op MQTT.

Geen waardes meer dus maar hij blijft wel continu Offline sturen. Iemand enig idee wat er aan de hand is? Ik heb de warmtepomp, en dus ook de M5Stack, al eens herstart.

Edit: heb de espaltherma even los gehad en weer aangesloten en het werkt weer. Vage boel, maar hij doet het gelukkig weer.

[ Voor 21% gewijzigd door GaMbiNo op 22-06-2026 09:49 ]

[Tanuki]

GaMbiNo schreef op maandag 22 juni 2026 @ 08:10:
Ik krijg sinds gisteravond ineens alleen nog

code:

Offline

door op MQTT.

Geen waardes meer dus maar hij blijft wel continu Offline sturen. Iemand enig idee wat er aan de hand is? Ik heb de warmtepomp, en dus ook de M5Stack, al eens herstart.

Edit: heb de espaltherma even los gehad en weer aanstellingen en het werkt weer. Vage boel, maar hij doet het gelukkig weer.

DuPont stekkertjes zijn fragiel, vooral omdat ze niet perfect passen op de pin headers die in de Altherma zitten. Er zijn fixes, zoals het gebruik van precies de juiste connector.

Of inderdaad accepteren dat "ooit eens" dat stekkertje net iets te los komt te zitten en dat je hem even moet aanduwen.

[reindeerw5m]

Edit - verplaatst naar Altherma topic.

[ Voor 98% gewijzigd door reindeerw5m op 01-07-2026 14:01 ]

[Blokhout]

Hallo Allen,

Vraag omtrent de M5StackC Plus stick: Het lukt niet meer om een M5StackC Plus of een M5StackC Plus 2 te kopen.
Vandaar mijn vraag: Gaat de installatie ook werken met de M5stickS3 ESP32S3? (https://openelab.io/nl/products/m5sticks3-esp32s3-mini-iot-dev-kit)

Heeft iemand hier ervaring mee of bestaat er tegenwoordig een ander alternatief?

[cabieuw]

Blokhout schreef op woensdag 22 juli 2026 @ 17:17:
Hallo Allen,

Vraag omtrent de M5StackC Plus stick: Het lukt niet meer om een M5StackC Plus of een M5StackC Plus 2 te kopen.
Vandaar mijn vraag: Gaat de installatie ook werken met de M5stickS3 ESP32S3? (https://openelab.io/nl/products/m5sticks3-esp32s3-mini-iot-dev-kit)

Heeft iemand hier ervaring mee of bestaat er tegenwoordig een ander alternatief?

Je kan in principe elke ESP32 variant gebruiken die 2 UART poorten heeft als ik het me goed herinner. Ik gebruik een oudere ESP32-WROOM variant (met dus 2 UART poorten). Je moet alleen weten (en instellen) welke pinnen je aansluit aan de Daikin.

[reindeerw5m]

Ik ben mijn COP-berekening met ESPAltherma aan het verbeteren. Elektrisch verbruik meet ik nu extern met een Shelly Pro 3EM, inclusief aparte meting van de back-up heater.

Echter, tijdens SWW run van gisteren viel mij op dat thermal_power ongeveer 7 kW aan en thermal_power_after_buh ongeveer 6 kW, terwijl de BUH uit stond. Mijn R2T uitgaande temp na de BUH lag dus veel lager dan uitgaande temp voor BUH.

Delta T voor BUH: 3,5-3,9 °C

Delta T na BUH: 2,6-3,0 °C


Hebben jullie ook zo'n groot verschil, en hoe gaan jullie hier mee om? Maakt namelijk best veel uit voor COP berekening

[Driek]

mijn M5Stack Plus uit 2022 is helaas overleden. Of in ieder geval hij lijkt niks meer te doen ook niet als ik hem op usb aansluit.

Is er al een goedkopere manier om de software te draaien, en zijn er goede howto's beschikbaar hiervoor?

[tweakfdr]

[b]Driek in "Daikin Altherma 3 -> ESPAltherma"
Is er al een goedkopere manier om de software te draaien, en zijn er goede howto's beschikbaar hiervoor?

Voor auto's heeft de EU heel veel veiligheidsmeldingen verplicht gemaakt. Maar hierbij is er onvoldoende gekeken naar de consument. Eigenlijk verwacht ik van auto's dat ik de SOC lokaal of via gratis APIkan worden uitlezen en van warmtepompen moeten ze ook een paar essentiële waardes verplichten. Denk aan: aanvoer/retour/DWH/-temp. Stand van 3-wag klep, status (verwarmen/standy/sww) en flow. Hiermee kan je goed je warmtepomp monitoren. Dan hoeven wij niet met hobby spul onze warmtepomp te monitoren.

Zelf ben ik enthousiast over de ESPAltherma, hiermee heb ik mijn installatie erg efficient gemaakt, maar mijn zorg is ook als deze kapot gaat..

[Driek]

Sorry, goedkopere was denk ik autocorrectie.

Ik bedoel net als hierboven, de originele in de openingspost is niet meer beschikbaar, is er een goed alternatief. (Dus niet perse goedkoper)

[Japie.G]

Driek schreef op maandag 24 augustus 2026 @ 22:02:
Sorry, goedkopere was denk ik autocorrectie.

Ik bedoel net als hierboven, de originele in de openingspost is niet meer beschikbaar, is er een goed alternatief. (Dus niet perse goedkoper)

Er zijn legio mogelijkheden.. overigens bouwen ze de boel om naar esphome
https://github.com/jjohnsen/esphome-altherma

[Tanuki]

Japie.G schreef op dinsdag 25 augustus 2026 @ 06:28:
[...]


Er zijn legio mogelijkheden.. overigens bouwen ze de boel om naar esphome
https://github.com/jjohnsen/esphome-altherma

Oh boy. Dat wordt dan weer migreren. Want vroeg of laat zal ESPAltherma dan geen updates meer gaan krijgen lijkt me.

Op zich geen probleem. Maar het blijft wel bedroevend dat men vast niet zal nadenken over de historische data. M.a.w., we gaan na die migratie "opnieuw" beginnen in plaats van terug kunnen kijken in de data...

Edit: Na wat lezen, lijkt het naast elkaar te gaan leven o.i.d. Ik ben benieuwd.

[ Voor 7% gewijzigd door Tanuki op 25-08-2026 08:41 ]

[asing]

Deze zomer is mijn Daikin Altherma 3 warmtepomp geplaatst. Ik heb een aparte boiler dus hij is nog niet aan geweest. Zoals ik het kan zien is de Onecta App heel erg karig met informatie en zo kan je niet zien wat je WP doet, en of deze efficiënt werkt.

Ik heb al een ESP32 liggen, en ik ben even op jacht gegaan naar een JST EH(R)-5 connector. Dat werd lastig, de electronicawinkel had alleen XH.

Anyway, deze maar in de bestelling gedaan :

Ik had een Duitse site gevonden waar ik iets goedkoper uit was maar de minimale bestelling was 5 euro. Dat ging niet lukken.

Voor 4 andere Tweakers heb ik zo dus een kabeltje over.

[hoevenp]

asing schreef op woensdag 30 september 2026 @ 17:00:
Deze zomer is mijn Daikin Altherma 3 warmtepomp geplaatst. Ik heb een aparte boiler dus hij is nog niet aan geweest. Zoals ik het kan zien is de Onecta App heel erg karig met informatie en zo kan je niet zien wat je WP doet, en of deze efficiënt werkt.

Ik heb al een ESP32 liggen, en ik ben even op jacht gegaan naar een JST EH(R)-5 connector. Dat werd lastig, de electronicawinkel had alleen XH.

Anyway, deze maar in de bestelling gedaan : [Afbeelding]

Ik had een Duitse site gevonden waar ik iets goedkoper uit was maar de minimale bestelling was 5 euro. Dat ging niet lukken.

Voor 4 andere Tweakers heb ik zo dus een kabeltje over.

Als ze binnen zijn en passen heb ik wel interesse! Ben me net aan het inlezen. Heb de stick al wel. Lijkt zo op de foto alsof deze witte stekker dan wel op de print van de Altherma past, maar er zitten Female stekkers aan het uiteinde, en voor de M5StickC moeten dat toch Male stekkertjes zijn? Of zie ik het niet goed?

[asing]

hoevenp schreef op zaterdag 3 oktober 2026 @ 23:11:
[...]

Als ze binnen zijn en passen heb ik wel interesse! Ben me net aan het inlezen. Heb de stick al wel. Lijkt zo op de foto alsof deze witte stekker dan wel op de print van de Altherma past, maar er zitten Female stekkers aan het uiteinde, en voor de M5StickC moeten dat toch Male stekkertjes zijn? Of zie ik het niet goed?

Als het goed is zijn dit female connectoren. Ze zijn inmiddels in transit op het vliegveld aangekomen. Ik neem aan in China.

Je bent de 2e met interesse, stuur even een PM. Dan kan ik makkelijk met je in contact komen.

[FloRadix]

Voor wie geinteresserd is, heb ik een hacs component gemaakt, die veel meer inzichten geeft van uw daikin warmtepomp, is allemaal read only.

https://github.com/elRadix/daikin_cycle_ml

🔥 [BÈTA] Daikin Altherma Heat Pump Monitor – Local ML voor Compressor Cyclus Analyse & SPF/COP Optimalisatie (Geen cloud, 100% lokaal, voor Home Assistant)

📌 Waarom deze integratie? Daikin Altherma-warmtepompen bieden beperkte inzichten in hun werkelijke prestaties (bv. compressorcycli, COP per modus, seizoensgebonden degradatie). Deze Home Assistant-integratie leest direct de ESP-Altherma-sensor uit en voegt de volgende analytics toe met:

• Compressorcyclusdetectie (start/stoptijden, frequentie, abnormaliteiten).
• Per-modus COP/SPF-berekening (verwarming, koeling, warm water) met weersnormalisatie (buitentemperatuur, vochtigheid).
• Seizoensgebonden prestatietrends (degradatie, efficiëntieverlies over tijd).
• Energieregistratie (kWh verbruik vs. geleverde warmte/koeling).
• Installateur-advies (curve-optimalisatie: slope/offset in Daikin-taal).
• Lokaal ML-model (geen cloud, privacy-vriendelijk, getraind op echte cycli).

[ Voor 13% gewijzigd door FloRadix op 06-10-2026 14:48 ]

[rogervdh]

FloRadix schreef op dinsdag 6 oktober 2026 @ 14:47:
Voor wie geinteresserd is, heb ik een hacs component gemaakt, die veel meer inzichten geeft van uw daikin warmtepomp, is allemaal read only.

Daar ga ik binnenkort zeker eens naar kijken en kan mooie inzichten geven! Enige 'vervelende' is dat ik niet alle benodigde ESPAltherma sensors actief heb. Er ontbreken enkele. Helaas is het flashen toch wat meer werk dan ESPHome ofzo.

[ Voor 20% gewijzigd door rogervdh op 07-10-2026 08:12 ]

[asing]

FloRadix schreef op dinsdag 6 oktober 2026 @ 14:47:
Voor wie geinteresserd is, heb ik een hacs component gemaakt, die veel meer inzichten geeft van uw daikin warmtepomp, is allemaal read only.

https://github.com/elRadix/daikin_cycle_ml

🔥 [BÈTA] Daikin Altherma Heat Pump Monitor – Local ML voor Compressor Cyclus Analyse & SPF/COP Optimalisatie (Geen cloud, 100% lokaal, voor Home Assistant)

📌 Waarom deze integratie? Daikin Altherma-warmtepompen bieden beperkte inzichten in hun werkelijke prestaties (bv. compressorcycli, COP per modus, seizoensgebonden degradatie). Deze Home Assistant-integratie leest direct de ESP-Altherma-sensor uit en voegt de volgende analytics toe met:

• Compressorcyclusdetectie (start/stoptijden, frequentie, abnormaliteiten).
• Per-modus COP/SPF-berekening (verwarming, koeling, warm water) met weersnormalisatie (buitentemperatuur, vochtigheid).
• Seizoensgebonden prestatietrends (degradatie, efficiëntieverlies over tijd).
• Energieregistratie (kWh verbruik vs. geleverde warmte/koeling).
• Installateur-advies (curve-optimalisatie: slope/offset in Daikin-taal).
• Lokaal ML-model (geen cloud, privacy-vriendelijk, getraind op echte cycli).

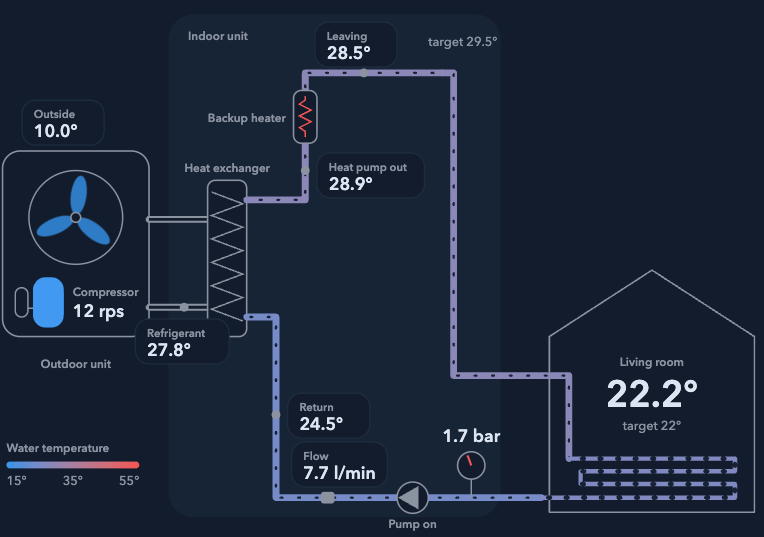

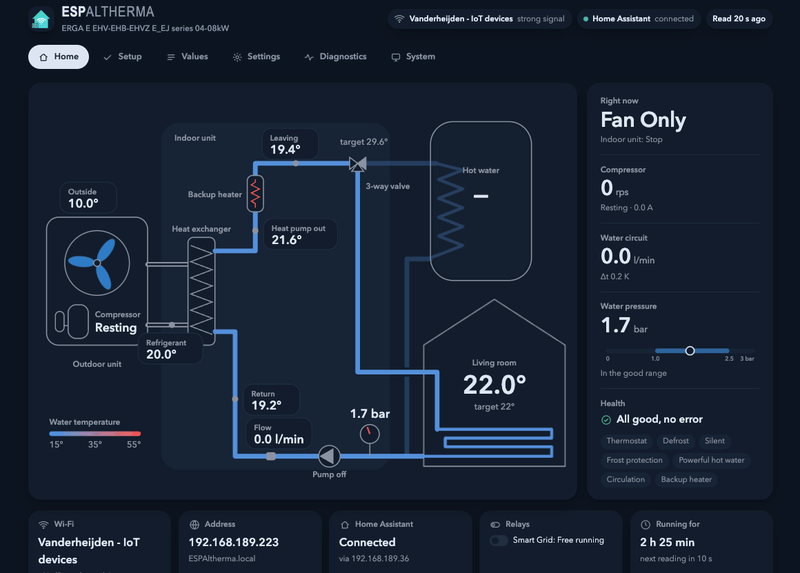

[Afbeelding]

[Afbeelding]

Hier ga ik eens heel goed naar kijken! Dank voor al het werk zover, dat moet echt weken tijd gekost hebben.

Ik heb net vandaag de ESP32 een beetje zitten programmeren. Verbinden met HA wil nog niet lukken. Morgen komen de kabeltjes binnen als het goed is.

[JoTil]

FloRadix schreef op dinsdag 6 oktober 2026 @ 14:47:
Voor wie geinteresserd is, heb ik een hacs component gemaakt, die veel meer inzichten geeft van uw daikin warmtepomp, is allemaal read only.

https://github.com/elRadix/daikin_cycle_ml

🔥 [BÈTA] Daikin Altherma Heat Pump Monitor – Local ML voor Compressor Cyclus Analyse & SPF/COP Optimalisatie (Geen cloud, 100% lokaal, voor Home Assistant)

📌 Waarom deze integratie? Daikin Altherma-warmtepompen bieden beperkte inzichten in hun werkelijke prestaties (bv. compressorcycli, COP per modus, seizoensgebonden degradatie). Deze Home Assistant-integratie leest direct de ESP-Altherma-sensor uit en voegt de volgende analytics toe met:

• Compressorcyclusdetectie (start/stoptijden, frequentie, abnormaliteiten).
• Per-modus COP/SPF-berekening (verwarming, koeling, warm water) met weersnormalisatie (buitentemperatuur, vochtigheid).
• Seizoensgebonden prestatietrends (degradatie, efficiëntieverlies over tijd).
• Energieregistratie (kWh verbruik vs. geleverde warmte/koeling).
• Installateur-advies (curve-optimalisatie: slope/offset in Daikin-taal).
• Lokaal ML-model (geen cloud, privacy-vriendelijk, getraind op echte cycli).

[Afbeelding]

[Afbeelding]

Nice! Werkt deze ook voor de Altherma 3 EHBH modellen, dus wandunit met losse boiler?

[FloRadix]

JoTil schreef op woensdag 7 oktober 2026 @ 13:24:
[...]

Nice! Werkt deze ook voor de Altherma 3 EHBH modellen, dus wandunit met losse boiler?

normaal wel, zolang alle attrributes van je espaltherma sensor aan de minimum requirements voldoen.
https://github.com/elRadix/daikin_cycle_ml#7-source-sensor--attributes

[JoTil]

FloRadix schreef op woensdag 7 oktober 2026 @ 14:22:
[...]

normaal wel, zolang alle attrributes van je espaltherma sensor aan de minimum requirements voldoen.
https://github.com/elRadix/daikin_cycle_ml#7-source-sensor--attributes

In de losse boiler zit nog een extra heater voor als de gewenste boilerwatertemperatuur niet met de compressor gehaald kan worden, bv legionella run.

De backup heater in de wandunit wordt enkel soms gebruikt net soepeler door zijn start of defrost te komen.

[FloRadix]

Daikin Cycle ML v1.7.1 is uit — nu met Daily Summary dashboard card 📅

Nieuwe stabiele release van de Daikin Cycle ML integratie (HACS, custom repo).

Nieuw in v1.7.1:

- 📊 Daily Summary card — 8-daagse cyclus-historiek met sparklines, dynamisch gekleurde quality-lijn, gestapelde cycles/duration bars en BUH/defrost events

- 🌡️ Sensor daily_summary_recent — rolling view van alle cycli per dag (permanent bewaard, ook na retention-prune)



📖 Card docs + install

📦 Release v1.7.1

[Goofman2]

@FloRadix is het misschien mogelijk om het "sensor-blok" van de configuration.yaml te delen waarmee auto import werkt ?
Ik zit nu te stoeien met de manual configuratie welke ik niet goed krijg.

[FloRadix]

Auto-import werkt alleen als je bron-sensor exact sensor.althermasensors heet én de attribuutnamen overeenkomen met de canonieke lijst hieronder.

---

Canonieke namen die de integratie verwacht

Deze moeten exact zo heten op jouw bron-sensor:

code:

INV frequency (rps)
Operation Mode
I/U operation mode
3way valve(On:DHW_Off:Space)
Defrost Operation
Leaving water temp. after BUH (R2T)
Inlet water temp.(R4T)
Outdoor air temp.(R1T)
Flow sensor (l/min)
Water pump operation
BUH Step1
BUH Step2
LW setpoint (main)

---

Pad A — Manual mapping (aanbevolen)

1. Add Integration → Daikin Cycle ML
2. Op scherm 1: Attribute mode = Manual
3. Op scherm 2: map elke canonieke naam → de werkelijke attribuutnaam op jouw sensor
   • Laat een veld leeg als de canonieke naam al exact op je sensor bestaat
   • Als INV frequency (rps) niet bestaat: laat leeg → cycle-detectie valt terug op current-based heuristic

---

Pad B — Custom JSON mapping

Kies Model = Custom en vul een JSON-mapping in:

JSON:

{
  "INV frequency (rps)": "jouw_attr_naam",
  "Leaving water temp. after BUH (R2T)": "jouw_attr_naam",
  "Water pump operation": "jouw_attr_naam"
}

Alleen de keys die je invult worden hernoemd. Lege waarde of ontbrekende key → origineel attribuut blijft ongemoeid.

---

Pad C — Template-sensor proxy (laatste redmiddel)

Alleen als A en B falen. Template-sensoren retourneren waarden vaak als string

Python:

template:
  - sensor:
      - name: "AlthermaSensors"
        unique_id: altherma_sensors_proxy_v1
        state: "{{ states('<ZIJN_BRON>') }}"
        attributes:
          "INV frequency (rps)":                 "{{ state_attr('<ZIJN_BRON>', '<ATTR_RPS>') }}"
          "Operation Mode":                      "{{ state_attr('<ZIJN_BRON>', '<ATTR_OPMODE>') }}"
          "I/U operation mode":                  "{{ state_attr('<ZIJN_BRON>', '<ATTR_IU_OPMODE>') }}"
          "3way valve(On:DHW_Off:Space)":        "{{ state_attr('<ZIJN_BRON>', '<ATTR_3WAY>') }}"
          "Defrost Operation":                   "{{ state_attr('<ZIJN_BRON>', '<ATTR_DEFROST>') }}"
          "Leaving water temp. after BUH (R2T)": "{{ state_attr('<ZIJN_BRON>', '<ATTR_R2T>') }}"
          "Inlet water temp.(R4T)":              "{{ state_attr('<ZIJN_BRON>', '<ATTR_R4T>') }}"
          "Outdoor air temp.(R1T)":              "{{ state_attr('<ZIJN_BRON>', '<ATTR_R1T>') }}"
          "Flow sensor (l/min)":                 "{{ state_attr('<ZIJN_BRON>', '<ATTR_FLOW>') }}"
          "Water pump operation":                "{{ state_attr('<ZIJN_BRON>', '<ATTR_PUMP>') }}"
          "DHW tank temp (R5T)":                 "{{ state_attr('<ZIJN_BRON>', '<ATTR_R5T>') }}"
          "BUH Step1":                           "{{ state_attr('<ZIJN_BRON>', '<ATTR_BUH1>') }}"
          "BUH Step2":                           "{{ state_attr('<ZIJN_BRON>', '<ATTR_BUH2>') }}"
          "LW setpoint (main)":                  "{{ state_attr('<ZIJN_BRON>', '<ATTR_LWSET>') }}"

Herstart HA en controleer in Developer Tools → States dat alle canonieke keys aanwezig zijn vóór je de integratie toevoegt.

---

Wat ik van je nodig heb

Stuur deze 4 dingen, dan vul ik Pad A of B direct voor je in:

1. Template output (Developer Tools → Template):

code:

{% for k in states.<JOUW_BRON_SENSOR>.attributes.keys() %}
{{ k }}
{% endfor %}

2. Exacte bron-sensor naam: sensor.___________

3. Op welk wizard-scherm het faalt: user / map_attributes / anders

4. ESPAltherma firmware-versie: ___________

[ Voor 3% gewijzigd door FloRadix op 08-10-2026 00:21 ]

[asing]

Nou, na wat vertraging en onduidelijkheid zijn de Ali Express kabeltjes binnen. 5 Pins female connector voor op de Daikin en de Dupont stekkertjes passen goed op de ESP. Ik had een ESP behuizing geprint maar daar passen de duponts niet in.

Ik heb een 30 pins VROOM ESP32 Devkit V1. Heeft één van jullie een link naar een STL die ik kan printen waar wel ruimte is voor de Dupont aansluiting?

[Goofman2]

.

[ Voor 99% gewijzigd door Goofman2 op 08-10-2026 16:38 ]

[Goofman2]

kan ik hieruit opmaken dat alleen 3way valve nog een probleem geeft ?

[Goofman2]

probleem opgelost. 3way valse sensor was niet aanwezig. Enabled in header file. Opnieuw compileren (stond nog op mijn oude laptop) en via OTA geflashed. Fingers crossed en het werkte !

Dank je voor jouw hulp !

[FloRadix]

Goofman2 schreef op donderdag 8 oktober 2026 @ 16:37:
probleem opgelost. 3way valse sensor was niet aanwezig. Enabled in header file. Opnieuw compileren (stond nog op mijn oude laptop) en via OTA geflashed. Fingers crossed en het werkte !

Dank je voor jouw hulp !

elke installatie is anders, niet iedereen heeft alle attributen geactiveerd, goed dat je een firmware update hebt gedaan

alle feedback is welkom, ben ondertussen de config flow aan het verbeteren voor nieuwe gebruikers om het process te versoepelen.

[Leeghoofd21]

FloRadix schreef op donderdag 8 oktober 2026 @ 16:45:
[...]


elke installatie is anders, niet iedereen heeft alle attributen geactiveerd, goed dat je een firmware update hebt gedaan

alle feedback is welkom, ben ondertussen de config flow aan het verbeteren voor nieuwe gebruikers om het process te versoepelen.

Ik heb het gisteren geïnstalleerd en geen missende attributen maar toch werkt het niet lekker. Hij lijkt geen elektrische energy te meten en de thermische energie niet op te slaan in. Ik gebruik op dit moment alleen nog maar DHW gezien de temperatuur buiten maar dat zou geen probleem moeten zijn toch? Vind je het goed als ik je een PM stuur?

[ Voor 18% gewijzigd door Leeghoofd21 op 08-10-2026 17:34 ]

[FloRadix]

Hey @Leeghoofd21

Ja, PM mag — maar log het liever als issue op GitHub

Twee dingen eerst:

1. Welke versie heb je? (HACS -> Daikin Cycle ML)

2. Update naar de nieuwste versie. Er is vandaag v1.8.0 uitgekomen.
Update via HACS en probeer opnieuw.

Werkt het daarna niet? Log een issue:
https://github.com/elRadix/daikin_cycle_ml/issues

Met daarin:
- Versie van de integratie (HACS) + HA Core
- Diagnostics download (Instellingen -> Apparaten & Diensten ->
Daikin Cycle ML -> drie puntjes -> Diagnostica downloaden)
- Korte beschrijving van het probleem
- Welke power-sensor je gebruikt (Shelly?)

[Leeghoofd21]

FloRadix schreef op donderdag 8 oktober 2026 @ 19:14:
Hey @Leeghoofd21

Ja, PM mag — maar log het liever als issue op GitHub

Twee dingen eerst:

1. Welke versie heb je? (HACS -> Daikin Cycle ML)

2. Update naar de nieuwste versie. Er is vandaag v1.8.0 uitgekomen.
Update via HACS en probeer opnieuw.

Werkt het daarna niet? Log een issue:
https://github.com/elRadix/daikin_cycle_ml/issues

Met daarin:
- Versie van de integratie (HACS) + HA Core
- Diagnostics download (Instellingen -> Apparaten & Diensten ->
Daikin Cycle ML -> drie puntjes -> Diagnostica downloaden)
- Korte beschrijving van het probleem
- Welke power-sensor je gebruikt (Shelly?)

Ik denk dat het vooral dat laatste is.
Ik heb geen specifieke sensor voor de power.
Ik had gehoopt dat met Inverter primary current of inverter RPS er een berekening bij benadering zou worden gemaakt.

[FloRadix]

Leeghoofd21 schreef op donderdag 8 oktober 2026 @ 20:49:
[...]

Ik denk dat het vooral dat laatste is.
Ik heb geen specifieke sensor voor de power.
Ik had gehoopt dat met Inverter primary current of inverter RPS er een berekening bij benadering zou worden gemaakt.

das ook mogelijk maar minder nauwkeurig dan een echte energie meter
zal ik toevoegen in de roadmap met waarschuwing

[asing]

Zojuist tijd gevonden om mijn ESP aan mijn Daikin te hangen. Ik heb het hangende model dus de instructies waren anders om hem open te maken. Beetje gestoeid met de stekker want het allemaal heel mini en goed licht op zonder.... meh. Ik kon ook de ESP niet buiten de metalen kooi bevestigen, dus hij staat erin. Verbinding met wifi nog steeds goed, het AP ligt ernaast. Dat helpt

Anyway, ik krijg data :



Ik heb een aparte boiler, geen vat op de Daikin.

Wat wel opvalt :



Daar had ik iets van 1.7 bar verwacht.

[hoevenp]

Ik ben ook nog bezig met de pressure, die klopt bij mij ook niet

[mysense]

Hallo,

Dit is voor mij een nieuw topic maar ik ben al een tijdje geintereseerd in esp altherma. Ik las dat er nu zelfs een versie 2.0 (beta) versie is.

Kijken jullie al naar de 2.0 versie? Kan ik daarmee ook energie verbruik meten? (de HACS daikin integratie die ik nu gebruik heeft een vertraging van 2u)

Hebben jullie wellicht in aan te raden bestellijstje? Ik snap niet alle verschillen in de verschillende esp32 bordjes. misschien deze met magneet en behuizing voor relatief laag bedrag? Aan te raden kabeltje er bij? https://www.tinytronics.nl/en/platforms-and-systems/m5stack/m5stick/m5stick/m5stack-m5sticks3-esp32-s3-development-board

[mawashigeri]

asing schreef op maandag 12 oktober 2026 @ 17:03:
Zojuist tijd gevonden om mijn ESP aan mijn Daikin te hangen. Ik heb het hangende model dus de instructies waren anders om hem open te maken. Beetje gestoeid met de stekker want het allemaal heel mini en goed licht op zonder.... meh. Ik kon ook de ESP niet buiten de metalen kooi bevestigen, dus hij staat erin. Verbinding met wifi nog steeds goed, het AP ligt ernaast. Dat helpt

Anyway, ik krijg data :

[Afbeelding]

Ik heb een aparte boiler, geen vat op de Daikin.

Wat wel opvalt :

[Afbeelding]

Daar had ik iets van 1.7 bar verwacht.

Ik heb 2 sensors: "Pressure" en "Water pressure", deze laatste is de juiste bij mij.

YAML:

  - default_entity_id: sensor.daikin_water_pressure
    name: "Daikin water pressure"
    unique_id: "daikin.altherma.water_pressure"
    unit_of_measurement: "bar"
    state: "{{ state_attr('sensor.none_althermasensors', 'Water pressure')|float

[hoevenp]

mysense schreef op dinsdag 13 oktober 2026 @ 10:31:
Hallo,

Dit is voor mij een nieuw topic maar ik ben al een tijdje geintereseerd in esp altherma. Ik las dat er nu zelfs een versie 2.0 (beta) versie is.

Kijken jullie al naar de 2.0 versie? Kan ik daarmee ook energie verbruik meten? (de HACS daikin integratie die ik nu gebruik heeft een vertraging van 2u)

Hebben jullie wellicht in aan te raden bestellijstje? Ik snap niet alle verschillen in de verschillende esp32 bordjes. misschien deze met magneet en behuizing voor relatief laag bedrag? Aan te raden kabeltje er bij? https://www.tinytronics.nl/en/platforms-and-systems/m5stack/m5stick/m5stick/m5stack-m5sticks3-esp32-s3-development-board

Ik heb deze: M5StickC PLUS SE Mini IoT Dev Kit (ESP32-PICO), werkt (tot nu toe) prima.

https://shop.m5stack.com/products/m5stickc-plus-se-mini-iot-dev-kit-esp32-pico?variant=49847501357313

Duurde wel even voordat 'ie er was. dus denk dat jouw link beter (en sneller is) en voor het prijsverschil hoef je het niet te laten.
Dit soort kabeltjes heb ik erbij. Dat werkt:
https://www.tinytronics.nl/en/cables-and-connectors/cables-and-adapters/prototyping-wires/dupont-compatible-and-jumper/dupont-female-2.54mm-10x1p-to-female-2.00mm-5x2p-20cm

[mawashigeri]

hoevenp schreef op dinsdag 13 oktober 2026 @ 12:10:
[...]

Ik heb deze: M5StickC PLUS SE Mini IoT Dev Kit (ESP32-PICO), werkt (tot nu toe) prima.

https://shop.m5stack.com/products/m5stickc-plus-se-mini-iot-dev-kit-esp32-pico?variant=49847501357313

Duurde wel even voordat 'ie er was. dus denk dat jouw link beter (en sneller is) en voor het prijsverschil hoef je het niet te laten.
Dit soort kabeltjes heb ik erbij. Dat werkt:
https://www.tinytronics.nl/en/cables-and-connectors/cables-and-adapters/prototyping-wires/dupont-compatible-and-jumper/dupont-female-2.54mm-10x1p-to-female-2.00mm-5x2p-20cm

Dupont kabeltjes zou ik niet doen, die zijn op de langere duur notoir onbetrouwbaar.

Volgens mij heb je een JST EHR-5 stekker nodig voor de Altherma aansluiting. Voor de M5stickC kant heb ik een TTL serial level converter en stekker gemaakt met een standaard 8-pins header (met vierkante pootjes) op een 2.54mm gaatjesbord zodat de esp32 geen 5V op de TX/RX krijgt.
