Remeha Elga Ace monitoren met OTGW

[hallorichard]

COP kun je ook berekenen door een esp8266 met twee temperature sensors op de aanvoer en retour leiding. En een stekker die kw meet van de elektriciteit.

Elga flow is deze parameter: HP069 SetpuntDebietCV

Dan deze formule:

Vermogen gegenereerd elga = (Ta - Tr)* 1.163 * 0.06 * Elga flow

Cop = Vermogen gegenereerd elga / gemeten in stekker

[JBtL]

@Goofy2k Nee, real time, elke 10 seconden een meting oid. Je kan dan dit soort grafiekjes maken

JBtL in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #9"

[number3]

Hoewel we niet de Elga Ace direct kunnen uitlezen is het wel mogelijk vrij nauwkeurig het stookgedrag via OpenTherm te monitoren. Daarnaast als je COP echt zou willen meten kan je overwegen om het E-verbruik en een extra warmtemeter te plaatsten en die uit te lezen. Dat is overigens de opstelling die ook gebruikt wordt in het monitor project van mijn WP.

[Goofy2k]

@hallorichard, over die formule voor het gegenereerde vermogen:

Ik snap de factor 1.163 dat is zoiets als 4.18 (J/cal) / 3600 (s/hr) met nog een paar factoren 10. Maar waar komt de 0.06 vandaan?

Ik neem even aan dat de Elga flow in m3/hr staat.

[hallorichard]

Goofy2k schreef op woensdag 26 oktober 2022 @ 14:38:
@hallorichard, over die formule voor het gegenereerde vermogen:

Ik snap de factor 1.163 dat is zoiets als 4.18 (J/cal) / 3600 (s/hr) met nog een paar factoren 10. Maar waar komt de 0.06 vandaan?

Ik neem even aan dat de Elga flow in m3/hr staat.

Formule van een home assistant forum voor een daikin berekening.
Volgende week heb ik de elga en dan kan ik zelf testen of de formule klopt.

Home assistant forum:
https://community.home-as...pump-monitoring/259837/61

Site met formules:
https://warmtepomp-weetje...-rekenformules-en-feiten/

Als je een werkende formule hebt dan graag delen.

[Goofy2k]

Bij mij draait ie vanaf morgen. Dan ff kijken of mijn formules kloppen met de door de Elga zelf opgegeven waardes.

Ongeveer. Want ik moet de thermometers nog plaatsen en het kan altijd een paar graden schelen. Ik moet uitgaan van het ingestelde debiet. Heb zelf geen meter daarvoor.

Voor ingaand vermogen heb ik een Hombli Smart Plug.

[Goofy2k]

@hawk88, is die service app vrij te verkrijgen op Google Play? En hoe zit t met de toegang tot het apparaat?

[hawk88]

Goofy2k schreef op woensdag 26 oktober 2022 @ 18:51:
Bij mij draait ie vanaf morgen. Dan ff kijken of mijn formules kloppen met de door de Elga zelf opgegeven waardes.

Ongeveer. Want ik moet de thermometers nog plaatsen en het kan altijd een paar graden schelen. Ik moet uitgaan van het ingestelde debiet. Heb zelf geen meter daarvoor.

Voor ingaand vermogen heb ik een Hombli Smart Plug.

@Goofy2k Ja die app staat gewoon in de playstore hij heet "SmartService"


Ik heb ook geprobeerd om via de vaste flow het vermogen te berekenen. In HA heb ik dat met template sensoren gedaan.

Via de service app heb ik de COP vergeleken met wat ik berekend heb, en het lijkt redelijk te kloppen, alleen loopt het best eens stuk achter.

Ook is bij mij de flow niet constant, om dat ik op dit moment de boven verdieping nog niet mee laat draaien haalt hij de ingestelde flow van 12lpm niet. Als die open gaat veranderd dus de flow behoorlijk, daar moet ik nog even induiken.

De 0.016667 is de conversie factor van liter per minuut naar kg/s en de 9.47 is de flow uitgelezen op de service app. De 4.190 is het aantal Joule per kg/K

code:

template:
 - sensor:
    - name: "Warmtepomp Vermogen"
      state_class: measurement
      unit_of_measurement: "kW"
      unique_id: "geleverd_vermorgen"
      state: "{{ ( float(states('sensor.temp_uit_wp')) - float(states('sensor.temp_in_wp')))*0.0166666666667*9.47*4.190 }}"
 - sensor:
    - name: "Warmtepomp COP"
      state_class: measurement
      unit_of_measurement: ""
      unique_id: "cop_warmtepomp"
      state: "{{ float(states('sensor.warmtepomp_vermogen')) / (float(states('sensor.smart_plug_19090943854619251h1648e1e9043ac5_power'))/1000)  }}"

[Goofy2k]

@hawk88, dank!

Ik heb geen flowsensor, dus ik moet vertrouwen op de ingestelde waarde, aannemende dat de actuele waarde daar niet veel van afwijkt.

Ik heb gezocht naar de "Smart Device" app. Daar kom ik niet uit. Kan je evt het icoontje posten. Het is dus geen Remeha app?

[hawk88]

Het is smartservice als ik in de play store zoek is het tweede app

[Goofy2k]

@hawk88 , ik zie Remeha Home, Remeha Smart Service Tool, Remeha Smart Start. En natuurlijk eTwist. Daarnaast Liebherr SmartDevice 2.0.

[hallorichard]

Goofy2k schreef op donderdag 27 oktober 2022 @ 08:03:
@hawk88 , ik zie Remeha Home, Remeha Smart Service Tool, Remeha Smart Start. En natuurlijk eTwist. Daarnaast Liebherr SmartDevice 2.0.

https://www.remeha.nl/zak...n-apps/smart-service-tool

Moet er wel een bluetooth module in de elga ace zitten. Volgens mij worden ze nu zonder bluetooth geleverd.

[Goofy2k]

Ik heb de installateur de Gateway 30 laten bestellen. Zit er nu, vanmiddag geinstalleerd, nog niet in.

[hallorichard]

Goofy2k schreef op donderdag 27 oktober 2022 @ 19:50:
Ik heb de installateur de Gateway 30 laten bestellen. Zit er nu, vanmiddag geinstalleerd, nog niet in.

Volgens mij gaat daarmee alleen de info naar de installateur (via mobiel netwerk).

Met de bluetooth module kun je lokaal je mobiel koppelen. Zit er een bluetooth module in of geleverd zonder.

[Goofy2k]

Weet ik niet. De installateur kon er wel in via Bluetooth. Ik zal het nog ff vragen.

[Tijgerkracht]

JBtL schreef op maandag 24 oktober 2022 @ 05:10:
[...]

Debiet is in ieder geval bij de Elga Ace 4kW een vaste instelling en varieert niet of nauwelijks. Dit kan ik bevestigen nu ik een Kamstrup heb gemonteerd. Met een sensor op aanvoer en retour kan je dus een aardig idee krijgen over de warmteproductie, en door met een vermogensmeter het electriciteitsverbruik te meten kan je een indicatie krijgen van de cop. Maar perfect wordt dit waarschijnlijk nooit, omdat je temperatuurmeting aan de buitenkant van de buis er altijd een beetje naast zit. Maar je kan wel goed meten wat het effect is van verschillende instellingen.

Belangrijk is de delta-T, je hoeft niet de absolute temperatuur te meten, dus zowel aanvoer als afvoer zullen er iets naast zitten, maar dat maakt niet zoveel uit.

[Goofy2k]

@JBtL, inderdaad!

De afgelopen dagen niet verwarmd. Toch zag ik een T verschil van ca 1 graad. Na even rekenen met 1.02 m3/hr (17 l/min) kwam ik er achter dat dat correspondeert met ca 1.1 kW schijnbare output. Ik heb vannacht de twee thermometers op elkaar gemonteerd om een evt systematische afwijking te detecteren. Het blijkt dat het verschil flippert tussen 3 niveaus: 0, 0.1, 0.2 C. (kwantiseringsruis vanwegen beperkte resolutie DS18B20). Gemiddelde is ca 0.1 C. Toch zo'n 100 W. Eens bedenken hoe ik hiermee om ga.

[Goofy2k]

Ik lees de thermometers met een ESP8266 onder ESPHome. Als je on_value niet configureert stuurt MQTT default sensor waarden met 1 decimaal. Door mqtt publicatie wel te configureren krijg je de volledige op de sensor ingestelde resolutie. Wordt vervolgd....

[WimPN]

Bij de laatste release van HA kun je ook met BT werken. Nu staat de Pi waar HA op draait in de buurt van de Elga Ace WP. Op die plaats kan ik hem met men iPhone met Remeha app uitlezen. Als je parameter AC005 (consumed energy) en AC008 (delivered energy) gebruikt kun je makkelijk de COP berekenen. Ik noteer ze op de eerste van de maand, maar uit kunnen lezen via HA zou mooi zijn!!
Iemand iets gehoord van een HA integratie via BT met de Ace?

[number3]

Hé dat is leuk dat HA via BlueTooth kan verbinden. Eens uitproberen of dat ook voor de Elga Ace van toepassing is. Ik heb al eens gekeken hoe ver ik ermee kwam. Nog geen succes tot op heden.

[Pietje555]

Nou, mijn Elga is ook zonder Bluetooth module geleverd, terwijl er in de handleiding hele pagina's aan geweid zijn. Maar eens achteraan via de webwinkel waar ik hem een jaar geleden gekocht heb (kind maken gaat sneller), maar zal wel lastig worden.

[number3]

@Pietje555 je kan een BT module gewoon bestellen, en toevoegen stelt niets voor, even open, klik erin en done.

[Pietje555]

@number3 Ook als consument?
Daarnaast zal er dan ook een prijs aan hangen terwijl het iets is wat je al betaald hebt.
Tijdens het bestellen had ik geen optie wel of niet BT.
Net of je je auto zonder radio geleverd krijgt.

[Pietje555]

Inmiddels er achter dat de BT print niet meer geleverd wordt in de huidige series warmtepompen.
Je kunt hem los bestellen bij Rensa (€110,- bruto), maar niet als consument.
Het is een uitlopend product omdat ze een ander service tool geintroduceerd hebben (veel duurder).
Nu is de vraag of het zinvol is de print alsnog te bestellen? Het risico is natuurlijk dat ze ook niets meer aan de app doen of eventueeel uit de app/play store halen. Ik hoop toch wel 10 jaar met mijn WP te doen en dan is de investering zinloos.

[Goofy2k]

Ik heb de Gateway 30 laten bestellen door mijn installateur. Is volgens de site van Remeha kosteloos. Ik moet hem nog krijgen. Op de site van Remeha staat overigens een overzicht van alle tools en hun functionaliteit. Daar wordt ook duidelijk dat sommige hardware en software tools uitgefaseerd worden. Ik zoek die info op en kom er hier op terug.

[Goofy2k]

Hier is de "tools roadmap":

https://www.remeha.nl/vee...n-de-etwist-app-en-de-rem

[hallorichard]

Ik heb de elga hangen. Maar waar in het menu kan ik de actuele cop zien?

[royaljoop]

De BT worden nog wel uitgeleverd. Door de corona perikelen waren er niet voldoende spullen beschikbaar. Mijn installateur heeft twee weken nog bij Remeha gevraagd wanneer ze weer op voorraad zijn en dat is vanaf april 2023. Overigens heb ik een Remeha Mercuria R32 E 8kW.

Met behulp van de BT module kun je dieper in het systeem kijken en informatie opvragen zoals de TA en TR om maar eens wat te noemen. Feitelijk kom je dan bij het hart van het ACE-systeem waardoor je bijvoorbeeld ook het moment van de legionella run zou kunnen vast zetten. Dat gebeurt nu bij mij wekelijks, maar uiteindelijk om de 161 uur, waardoor het iedere keer op 7 uur eerder begint .

[ Voor 45% gewijzigd door royaljoop op 27-12-2022 15:47 . Reden: aanvulling ]

[Pietje555]

Goofy2k schreef op vrijdag 4 november 2022 @ 10:14:
Ik heb de Gateway 30 laten bestellen door mijn installateur. Is volgens de site van Remeha kosteloos. Ik moet hem nog krijgen. Op de site van Remeha staat overigens een overzicht van alle tools en hun functionaliteit. Daar wordt ook duidelijk dat sommige hardware en software tools uitgefaseerd worden. Ik zoek die info op en kom er hier op terug.

Heb je een link naar het aanvraagformulier bij Remeha?. Mijn installateur blijft volhouden dat hij in het laatste gesprek met de vertegenwoordiger te horen heeft gekregen dat ze alleen via de groothandel te bestellen zijn als losse optie

[Goofy2k]

Voor meer info: https://tools.remeha.nl/i.../elga-ace-zonder-gateway/

[rft80]

Ik sta op de wachtlijst voor een Elga Ace, ben me aan het voorbereiden en lees met interesse deze discussie. Weet iemand of het via modbus of anderzijds mogelijk is om dynamische energie tarieven te schrijven naar de Elga ace? Begrijp dat je hoog/laag en gas tarieven via display kan invoeren en het apparaat dan zelf de economische afweging maakt maar dat is voor dynamische tarieven natuurlijk niet voldoende.

Alternatief is de cv / wp keuze door home assistant laten bepalen (gasprijs vs electraprijs * 10 / actuele cop) ; kan dat? Een override communiceren middels otgw?

[hawk88]

rft80 schreef op dinsdag 6 december 2022 @ 12:13:
Ik sta op de wachtlijst voor een Elga Ace, ben me aan het voorbereiden en lees met interesse deze discussie. Weet iemand of het via modbus of anderzijds mogelijk is om dynamische energie tarieven te schrijven naar de Elga ace? Begrijp dat je hoog/laag en gas tarieven via display kan invoeren en het apparaat dan zelf de economische afweging maakt maar dat is voor dynamische tarieven natuurlijk niet voldoende.

Alternatief is de cv / wp keuze door home assistant laten bepalen (gasprijs vs electraprijs * 10 / actuele cop) ; kan dat? Een override communiceren middels otgw?

Ik doe het zelf via home assistant, maar de Elga heeft ook een smart grid en goedkoope strrom functie kan je aan sturen via de bl1 en bl2 contacten. Details kan je in de manual vinden.

Mijn home assistant oplossing gebruikt de prijzen van entso (is integratie voor) en een pyscript service om de termostaat hoger en lager te zetten. Ik kan zeggen hoeveel uur de warmtepomp aan moet staan per dag, en dan zoekt hij zelf de goedkoopste uuren uit. Allemaal redelijk makkelijk op te zetten en de Elga hoeft niet open.

Wel al 1keer storing gehad met de remeha api, toen stond de cv de hele dag aan(had ook uit kunnen zijn)

[rft80]

hawk88 schreef op woensdag 7 december 2022 @ 06:14:
[...]


Ik doe het zelf via home assistant, maar de Elga heeft ook een smart grid en goedkoope strrom functie kan je aan sturen via de bl1 en bl2 contacten. Details kan je in de manual vinden.

Thanks, dit is super. Gebruik entsoevia Home Assistant al voor laadschema auto, vaatwasser en droger dus dat moet niet moeilijk zijn.

Echter hoe combineer je dit met gas prijs? Bijvoorbeeld als gas = 1.40 eur, electriciteit = 70c en cop = <4 dan CV bijstoken ipv electrisch verwarmen? Kan je via de api ook de cv manueel aanzetten?

[hawk88]

rft80 schreef op woensdag 7 december 2022 @ 16:49:
[...]


Thanks, dit is super. Gebruik entsoevia Home Assistant al voor laadschema auto, vaatwasser en droger dus dat moet niet moeilijk zijn.

Echter hoe combineer je dit met gas prijs? Bijvoorbeeld als gas = 1.40 eur, electriciteit = 70c en cop = <4 dan CV bijstoken ipv electrisch verwarmen? Kan je via de api ook de cv manueel aanzetten?

Volgens mij kan je via de api niet de cv regelen. Bij mij staat de cv echter uit. Heb behoorlijk geïsoleerd en probeer het nu een jaar zonder. Als het echt te koud wordt kan ik de airco er nog bij aan zetten.

Als dat werkt gaat de cv er uit en komt er een warmte boiler.

Er staat met iets bij dat je wel via de bl1 en de bl2 ingangen iets kan regelen met cv aan of uit, volgens mij in de zonnestroom Modus ofzo. Dus dat zou nog een optie kunnen zijn.

[HertogJan078]

Nog een HA gebruiker hier, ik zit ook te kijken om een remeha elga ace te laten plaatsen.
Heb geen etwist maar tado, die doet Opentherm dus dat zou goed moeten komen.

Ik lees diverse pogingen in deze thread over uitlezen/instellen via api danwel bluetooth, is dat al een beetje succesvol of zelfs gestandaardiseerd?

De plaatsingsmogelijkheden zijn niet helemaal ideaal in de tuin of op de oprit, qua geluid zit ik te kijken om met een knop 'm tijdelijk uit te kunnen zetten.
Met een buffervat is de warmte dan nog wel een tijdje OK zou ik denken.
Is dat via bluetooth/api te doen vanuit HA?
Of is het devies "Zet er een slimme stekker tussen, geen stroom is ook uit."
Weet niet of dit via een gewone stekker loopt eigenlijk...

Naast geluid is een andere reden om 'm tijdeljik uit te zetten ook als ik mijn auto snel op wil kunnen laden.
De laadpaal heeft een loadbalancer dus als de WP volle bak draait laadt de auto minder snel op.

[PC-fr]

We hebben een Calenta Ace. Deze heeft een 6-polige aansluiting aan de voorzijde.
Deze is zeer waarschijnlijk gekoppeld met de can-bus. Niet met de mod-bus.
Zijn hier nog nieuwe ontwikkelingen?

[JBtL]

HertogJan078 schreef op zondag 1 januari 2023 @ 11:06:
Nog een HA gebruiker hier, ik zit ook te kijken om een remeha elga ace te laten plaatsen.
Heb geen etwist maar tado, die doet Opentherm dus dat zou goed moeten komen.

Ik lees diverse pogingen in deze thread over uitlezen/instellen via api danwel bluetooth, is dat al een beetje succesvol of zelfs gestandaardiseerd?

De plaatsingsmogelijkheden zijn niet helemaal ideaal in de tuin of op de oprit, qua geluid zit ik te kijken om met een knop 'm tijdelijk uit te kunnen zetten.
Met een buffervat is de warmte dan nog wel een tijdje OK zou ik denken.
Is dat via bluetooth/api te doen vanuit HA?
Of is het devies "Zet er een slimme stekker tussen, geen stroom is ook uit."
Weet niet of dit via een gewone stekker loopt eigenlijk...

Naast geluid is een andere reden om 'm tijdeljik uit te zetten ook als ik mijn auto snel op wil kunnen laden.
De laadpaal heeft een loadbalancer dus als de WP volle bak draait laadt de auto minder snel op.

Tado werkt vrij slecht met warmtepompen, zo ook de Elga Ace. Ik zou toch kijken of je ergens een eTwist vandaan kan halen. Deze heeft ook een integratie in HA die prima werkt. Wel via een server, niet lokaal.

[Rein_stein]

Rein_stein schreef op zondag 16 oktober 2022 @ 09:04:
Eerder genoemde HA integratie werkt prima maar mn eTwist verliest meestal iedere 3 dagen z’n wifi verbinding. Als ik zo op internet kijk ben ik niet de enige maar ik heb nog nergens een oplossing gevonden. Een van jullie dit weten te fixen?

Voor degene die ook last heeft van eTwist die wifi verliest: ik heb ‘m een dedicated 2.4Ghz only WLAN gegeven (ubiquity APs) en sindsdien is de verbinding niet meer weggevallen.

[Goofy2k]

OK. Beter lezend, begrijp ik dat het hier om HA gaat. Ik gebruik geen HA, maar verlies wel af en toe WIFI. Ik ga eens kijken of ik in de eTwist of mijn router iets kan instellen. Of beter: in de setup van mijn KPN Experia Wifi versterkers.

[Rein_stein]

Goofy2k schreef op woensdag 11 januari 2023 @ 09:20:
OK. Beter lezend, begrijp ik dat het hier om HA gaat. Ik gebruik geen HA, maar verlies wel af en toe WIFI. Ik ga eens kijken of ik in de eTwist of mijn router iets kan instellen. Of beter: in de setup van mijn KPN Experia Wifi versterkers.

Nee, de HA integratie is prima, maar m'n eTwist verloor meestal na een dag z'n wifi verbinding en dan stopt ook de HA integratie ermee. Het wegvallen van wifi verbinding heb ik dus opgelost door een apart 2.4Ghz only WLAN te maken.

[hallorichard]

Iemand al getest of deze home assistant integratie werkt met de nieuwe remeha app.

https://github.com/msvisser/remeha_home

[Ruben9477]

dlangr schreef op dinsdag 7 december 2021 @ 21:18:
Ben zeer geinteresseerd hier in. Vond iemand die het al via een schijnbaar meegeleverde gw-08 aangesloten heeft: https://community.home-as...gas-heating-device/336268
Vraag me af of mijn Elga Ace warmtepomp deze inderdaad heeft. Heeft iig een modbus kit, maar volgens deze link een modbus interface:
https://tools.remeha.nl/v...len-een-modbus-interface/
Betekent dat dat ik al klaar ben om hem via modbus uit te lezen of moet ik nog de GTW-08 aanschaff

Vond ook deze helaas nog erg lege github voor remeha modbus, maar heeft wel al een solar edge modbus werkend, dus wie wee: https://github.com/klacol/home-assistant-remeha-modbus

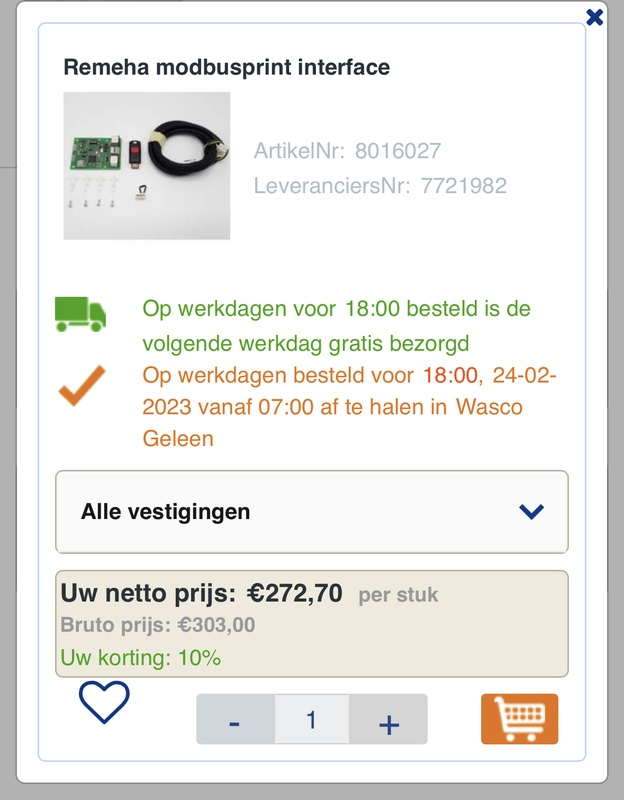

De Modbus kit is enkel voor communicatie tussen de hoofdprint (ECH07) en de print voor de buitenunit (MCC1643), deze print kan namelijk niet overweg met het L-bus signaal waarmee de andere print's communiceren.

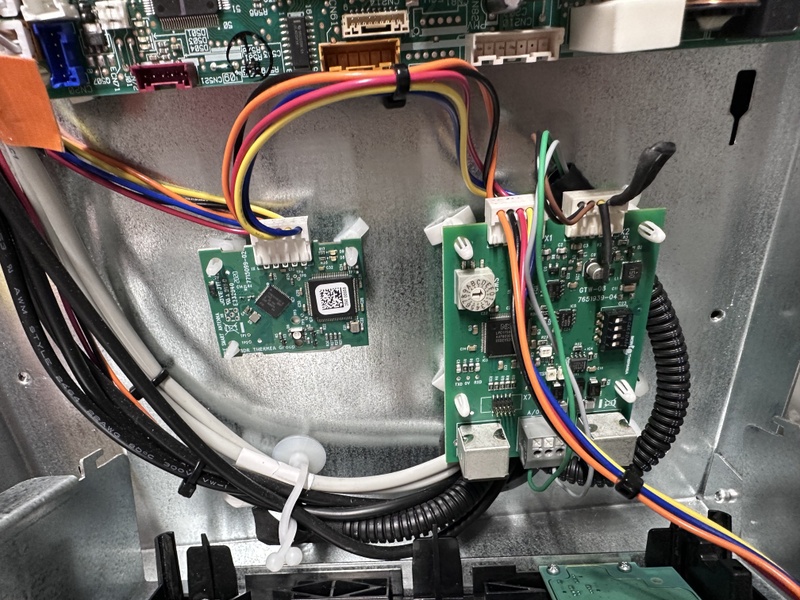

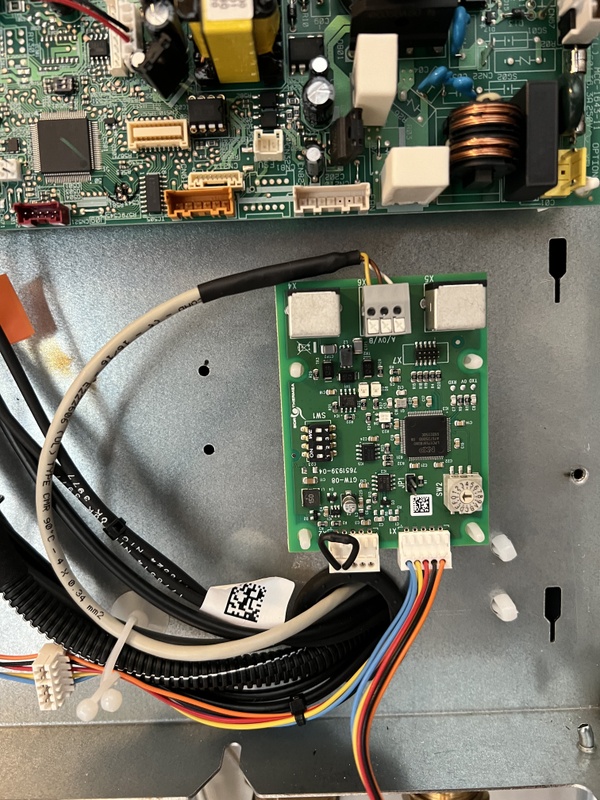

De GTW-08 gateway prik je ergens op het L-bus signaal, ik heb hiervoor de GTW-30 module verwijderd en op deze plaats de GTW-08 geplaatst. Wil je de GTW-30 GPRS module wel gebruiken, kun je met een extra kabel ook doorlussen.

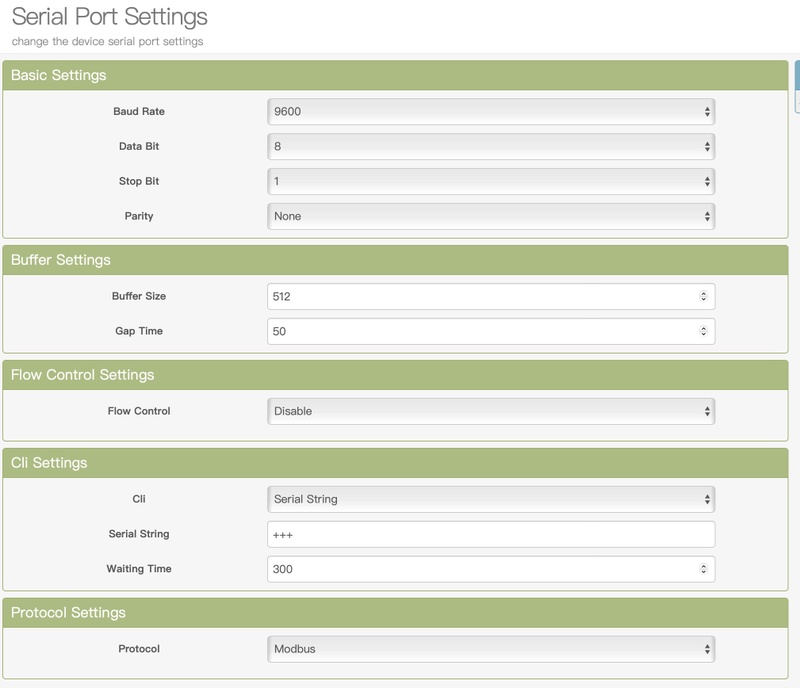

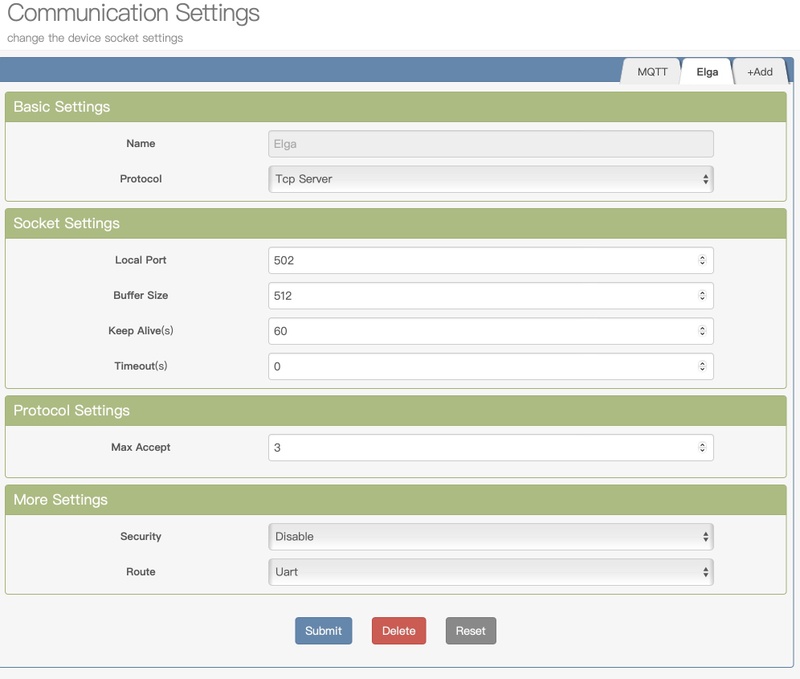

Voor de communicatie met homeassistant een EW11 TCP/IP module op de GTW-08 aangesloten, gebruikt gemaakt van de voedingspanning op de loze stekker. (waar de afsluitweerstand op zit)

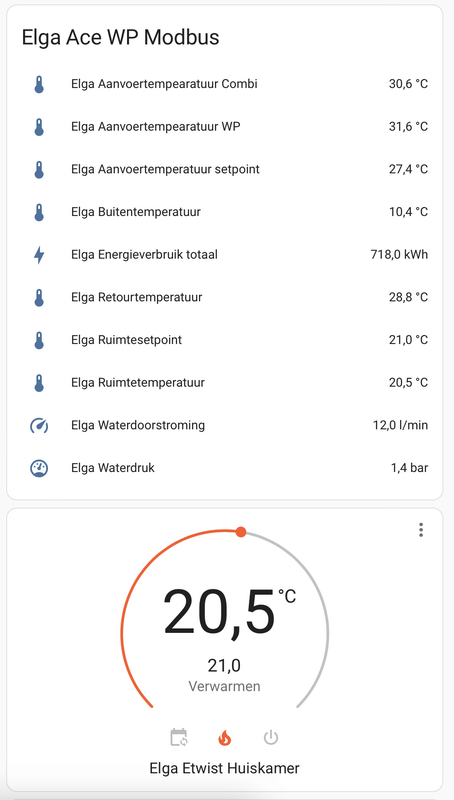

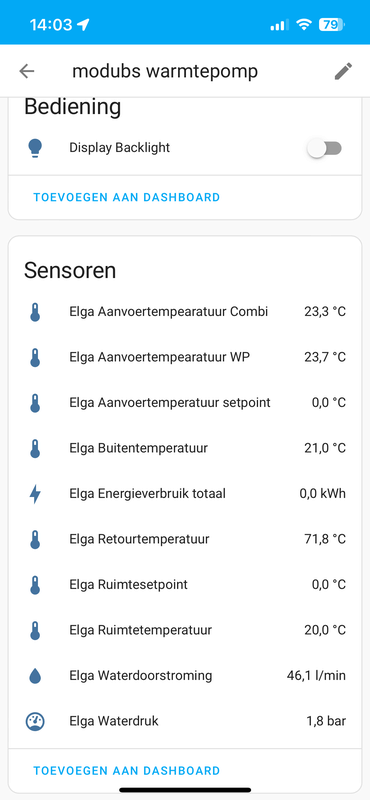

Onderstaand sensoren heb ik tot nu toe zichtbaar gekregen in homeassistant, via Modbus.
De thermostaat functioneert alleen als ik hem op handmatig zet (voor homeassistant status "heat"), zet ik hem op status "auto" dan volgt de Etwist zijn programma en reageert deze niet op setpoint verandering.
Zet ik de thermostaat in homeassistant op "off" gaat de Elga op antivries modus.
Helaas zijn mogelijkheden met modbus in homeasisstant beperkt, het lukt me niet om eigen thermostaat statussen te maken. bijvoorbeeld handmatig, planning,vorstbeveiliging, programma 1 ect.




De code voor configuration.yaml staat hieronder, deze heb ik afgeleid van onderstaande link.
https://community.home-as...gas-heating-device/336268
en de modbus tabel van Remeha
https://tools.remeha.nl/w...parameters-voor-GTW08.pdf

Het is noodzakelijk om een unique_id mee te geven, anders kun je de entiteiten niet aan een ruimte toewijzen.
Daarnaast device classes aangeven, zodat het ook klopt in homeassistant. (voor temperatuur sensoren hoefde het eigenlijk niet)

Ik denk dat deze info ook van toegevoegde waarde is voor anderen.
Heeft iemand nog tips, hoor ik het ook graag.

code:

modbus:
  - name: GTW-08 Elga Ace
    type: tcp
    host: 192.168.2.199
    port: 502
    delay: 2
    retries: 3
    sensors:
      - name: "Elga Aanvoertempearatuur Combi" #FlowTemperatureReceived
        unique_id: elga1
        slave: 100
        address: 273
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Retourtemperatuur" #ReturnTemperatureReceived
        unique_id: elga2
        slave: 100
        address: 274
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Waterdruk" #ApWaterPressure
        unique_id: elga3
        slave: 100
        address: 409
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: pressure
        unit_of_measurement: bar
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Buitentemperatuur" #varApTOutside
        unique_id: elga4
        slave: 100
        address: 384
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Aanvoertempearatuur WP" #remeha_varHpHeatPumpTF
        unique_id: elga5
        slave: 100
        address: 403
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Waterdoorstroming" #varApFlowmeter
        unique_id: elg6
        slave: 100
        address: 410
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        device_class: speed
        unit_of_measurement: l/min
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Aanvoertemperatuur setpoint" #varZoneTemperatureSetpoint
        unique_id: elga7
        slave: 100
        address: 1101
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Ruimtesetpoint" #remeha_varZoneTRoomSetpoint
        unique_id: elga8
        slave: 100
        address: 1102
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Ruimtetemperatuur" #varZoneTRoom
        unique_id: elga9
        slave: 100
        address: 1104
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Energieverbruik totaal" #varApChEnergyConsumption
        unique_id: elga10
        slave: 100
        address: 433
        count: 2
        input_type: holding
        data_type: int32
        scan_interval: 5
        device_class: energy
        unit_of_measurement: kWh
        state_class: total
        scale: 1
        precision: 1

    climates:
      - name: "Elga Etwist Huiskamer"
        unique_id: elga11
        slave: 100
        address: 1104
        target_temp_register: 664
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        max_temp: 35
        min_temp: 5
        precision: 1
        scale: 0.1
        temp_step: 0.5
        temperature_unit: C
        hvac_mode_register:
          address: 649
          values:
            state_auto: 0
            state_heat: 1
            state_off: 2

[Goofy2k]

Hoe kom je aan die GTW08? En moet die ook nog door de installateur / Remeha geactiveerd worden?

Mijn installateur heeft voor mij de GTW 30 ingebouwd, maar is sloom in het activeren. Waarschijnlijk door de grote drukte.

[Goofy2k]

Een belangrijke vraag die ik heb is of het debiet van de Elga constant is of dat deze varieert / moduleert. Ik heb temperatuur sensors op de ingang en uitgang en kan dus in principe het geleverde warmtevermogen monitoren. De grote onzekere factor is het debiet.

[number3]

@Ruben9477 hoe kom je aan een GW-08? Zijn de modbus prints dus eindelijk leverbaar 🤩

[Ruben9477]

@number3 , @Goofy2k

Ik had al een tijdje een zoekopdracht lopen op Marktplaats, toen deze voorbij kwam heb ik hem voor 130 euro kunnen kopen.
Hij is wel leverbaar bij Wasco maar daar vond ik de prijs persoonlijk te hoog voor wat ik er mee zou kunnen.
272,70 ex BTW.



Je hoeft de print overigens niet te activeren, deze wordt vanzelf herkent.

[Ruben9477]

Goofy2k schreef op woensdag 22 februari 2023 @ 13:36:
Een belangrijke vraag die ik heb is of het debiet van de Elga constant is of dat deze varieert / moduleert. Ik heb temperatuur sensors op de ingang en uitgang en kan dus in principe het geleverde warmtevermogen monitoren. De grote onzekere factor is het debiet.

Je stelt het debiet vast in, zo lang deze het debiet kan halen, blijft deze constant.
Dat wil zeggen dat je niet te veel restricties in het circuit hebt (thermostaatkranen) of dat je een bypass hebt geïnstalleerd.
Anders heb je kans dat de circulatiepomp tegen zijn 100% aan gaat lopen, maar dat is verre van ideaal.

Ik berekend de COP in Homey, waar ik dat eerst deed met de ingestelde doorstroming, doe ik dat nu met de gemeten doorstroming.



De COP die ik laat berekenen komt aardig overeen met de COP die je via de Bluetooth print met de APP kan uitlezen.

[Ruben9477]

Goofy2k schreef op woensdag 22 februari 2023 @ 13:36:
Een belangrijke vraag die ik heb is of het debiet van de Elga constant is of dat deze varieert / moduleert. Ik heb temperatuur sensors op de ingang en uitgang en kan dus in principe het geleverde warmtevermogen monitoren. De grote onzekere factor is het debiet.

De waterdoorstroming, bij mij ingesteld op 12L/min.

[Goofy2k]

Dank voor je reaktie!. Komt dit gemeten debiet binnen via de GTW08?

[Goofy2k]

Ik heb mijn Elga + Tzerra nu ca 3 maanden gevolgd en heb een aardig inzicht gekregen in het E en G verbruikals functie van de gemiddelde buitentemperatuur (graaddagen methode). Omdat de verdeling van graaddagen over het jaar gemiddeld niet veel verandert kan ik hiermee mijn verbruik voorspellen en o.a. ook zien hoe ik uitkom ten opzichte van de energieplafonds. Ik neem daarin ook de verwachte opbrengst van de zonnepanelen mee.

Daarnaast zie ik op de zonnige winterdagen regelmatig dat het syteem gas verbruikt terwijl er E teruggeleverd wordt. Als straks het einde van de saldering een feit is, is dit financieel natuurlijk niet aantrekkelijk. Kent iemand een manier om het E-tarief in de Elga op afstand aan te passen zodat op die momenten het (lage) teruglevertarief gebruikt wordt voor het omschakelen op gas?

[Ruben9477]

Goofy2k schreef op donderdag 23 februari 2023 @ 13:17:
Dank voor je reaktie!. Komt dit gemeten debiet binnen via de GTW08?

Ja inderdaad 👍

[Goofy2k]

Hoe komen de GTW08 data bij Homey terecht. Is het een bedrade interface? Of verloopt dat uiteindelijk draadloos (bv WIFI, Bluetooth, anders)?

Ik ga eens proberen of ik met een microcontroler a la ESP32 een modbus inteface kan realiseren. Kost een paar Euro. Die heeft ook Bluetooth en WIFI aan boord dus kan ik zo bij mijn monitoring software komen. Daarvoor gebruik ik Nodered. Daar komen zowel de Elga temperaturen, mijn slimme meter P1 data en mijn SolarEdge data binnen.

[Ruben9477]

Goofy2k schreef op donderdag 23 februari 2023 @ 16:36:
Hoe komen de GTW08 data bij Homey terecht. Is het een bedrade interface? Of verloopt dat uiteindelijk draadloos (bv WIFI, Bluetooth, anders)?

Ik ga eens proberen of ik met een microcontroler a la ESP32 een modbus inteface kan realiseren. Kost een paar Euro. Die heeft ook Bluetooth en WIFI aan boord dus kan ik zo bij mijn monitoring software komen. Daarvoor gebruik ik Nodered. Daar komen zowel de Elga temperaturen, mijn slimme meter P1 data en mijn SolarEdge data binnen.

De GTW08 geeft een modbus RTU signaal uit. (2 draads A,B)
Hierop heb ik een Modbus RTU naar TCP-IP converter aangesloten. In Homeassistant lees ik via TCP-IP (WiFi of Ethernet) de modbus registers uit.
Voor Homey is er een homeassisant integratie.

[Goofy2k]

OK. Als ik een ESP32 controller ipv de GTW08 wil gebruiken moet die voor mij het Elga signaal oppikken en omzetten naar TCP / Wifi. Even opletten of het Elga signaal rechtstreeks op de ESP32 pinnen kan. Ik zie ook level converters voor een paar Euro....

[Ruben9477]

Goofy2k schreef op donderdag 23 februari 2023 @ 17:56:
OK. Als ik een ESP32 controller ipv de GTW08 wil gebruiken moet die voor mij het Elga signaal oppikken en omzetten naar TCP / Wifi. Even opletten of het Elga signaal rechtstreeks op de ESP32 pinnen kan. Ik zie ook level converters voor een paar Euro....

Dat gaat helaas niet, je moet iets hebben dat met het L-bus signaal kan communiceren.
GTW08 communiceert via het L-bus signaal en zet dit om naar modbus RTU.

[Double T]

@Ruben9477 nice! Dan ga ik het nogmaals proberen. De vorige keer kwam de warmtepomp in storing te staan, die alleen een service monteur van Remeha kon verhelpen.

@Goofy2k De GTW-08 is ook te krijgen bij onze oosterburen: https://www.glo24.de/reme...rtu-7721982-3661238740211
Scheelt een stuk tov de Nederlandse groothandelprijzen en service is goed.

Ik ga kijken of ik het modbus signaal via een Waveshare RS485 to WiFi/Ethernet DIN Module de modbus data kan publiceren op een MQTT server en deze dan aan Homey kan koppelen.

[Goofy2k]

Is de GTW 08 makkelijk in te steken?

[Ruben9477]

Goofy2k schreef op zondag 26 februari 2023 @ 21:52:
Is de GTW 08 makkelijk in te steken?

Ligt er aan welke kabelboom je in de Elga hebt zitten.
Als deze dezelfde is als bij mij, kun je deze gewoon op de plaats van de GTW30 module steken.

[Ruben9477]

Double T schreef op zondag 26 februari 2023 @ 20:55:
@Ruben9477 nice! Dan ga ik het nogmaals proberen. De vorige keer kwam de warmtepomp in storing te staan, die alleen een service monteur van Remeha kon verhelpen.

@Goofy2k De GTW-08 is ook te krijgen bij onze oosterburen: https://www.glo24.de/reme...rtu-7721982-3661238740211
Scheelt een stuk tov de Nederlandse groothandelprijzen en service is goed.

Ik ga kijken of ik het modbus signaal via een Waveshare RS485 to WiFi/Ethernet DIN Module de modbus data kan publiceren op een MQTT server en deze dan aan Homey kan koppelen.

@Double T Op welke moment ging die in storing? Op het moment van aansluiten van GTW08?
Dit moet je wel spanningsloos doen, want bij opstarten gaat de Elga checken welke modules er zijn aangesloten.

[Ruben9477]

De verkoper op marktplaats waar ik mijn GTW08 heb gekocht, heeft nog 1 module te koop voor 130 euro.
Als iemand interesse heeft, stuur maar een PB dan breng ik jullie in contact.

[Double T]

Ruben9477 schreef op maandag 27 februari 2023 @ 18:26:
[...]


@Double T Op welke moment ging die in storing? Op het moment van aansluiten van GTW08?
Dit moet je wel spanningsloos doen, want bij opstarten gaat de Elga checken welke modules er zijn aangesloten.

Die storing werd veroorzaakt door een ander los contact. Net even opnieuw geprobeerd; het lukt om de GTW-08 aan te sluiten en te laten herkennen.
Wat me nog niet lukt is om daadwerkelijk Modbus data te ontvangen. De Rx (of Tx) led gaat niet knipperen.

Hoe heb jij specifiek de Modbus zijde aangesloten en in welke positie staan de dipswitches?

[number3]

Uiteindelijk in Duitsland bestelt, goedkoper dan NL groothandel en net zo snel 🫣 Nu aansluiten en aan de slag om de modbus monitor op orde te maken.

[smurmug]

https://pumpen-heizung.de...Modbus-RTU-Gateway-GTW-08

GTW-08 €137,63. Verzendkosten €14

[smurmug]

De GTW-08 gateway prik je ergens op het L-bus signaal, ik heb hiervoor de GTW-30 module verwijderd en op deze plaats de GTW-08 geplaatst. Wil je de GTW-30 GPRS module wel gebruiken, kun je met een extra kabel ook doorlussen.


Waar kan ik aan de doorluskabel komen?

[Tees]

Ik heb dit topic met veel interesse doorgespit! Heb sinds kort een Elga Ace 4kW, ff wat problemen mee (foutje van de installateur...), maar wil er nu zo veel mogelijk uithalen.
Heb als eerste een OTGW tussen m'n iSense en de EA gehangen (en via Domoticz uitlezen), daar komt al mooie data uit. Maar het knaagt dan toch een beetje dat de EA zelf meer gegevens heeft, en dan komt de GTW08 toch een beetje in beeld.

Alleen de kosten en de integratie met Domoticz houdt me nog een beetje tegen. Maar t werk van @Ruben9477 voor HA hier geeft wel vertrouwen dat t moet kunnen, alleen de vraag met hoeveel werk

Ik lees voorlopig nog eventjes mee, en als iemand bezig is om dat werkend te krijgen in Domoticz, dan hoor ik t graag!

[Nieass]

Tees schreef op maandag 10 april 2023 @ 20:06:
Ik heb dit topic met veel interesse doorgespit! Heb sinds kort een Elga Ace 4kW, ff wat problemen mee (foutje van de installateur...), maar wil er nu zo veel mogelijk uithalen.
Heb als eerste een OTGW tussen m'n iSense en de EA gehangen (en via Domoticz uitlezen), daar komt al mooie data uit. Maar het knaagt dan toch een beetje dat de EA zelf meer gegevens heeft, en dan komt de GTW08 toch een beetje in beeld.

Alleen de kosten en de integratie met Domoticz houdt me nog een beetje tegen. Maar t werk van @Ruben9477 voor HA hier geeft wel vertrouwen dat t moet kunnen, alleen de vraag met hoeveel werk

Ik lees voorlopig nog eventjes mee, en als iemand bezig is om dat werkend te krijgen in Domoticz, dan hoor ik t graag!

Hier ook een Domoticz gebruiker maar te weinig verstand van de materie om het zelf werkend te krijgen 😬
Als iemand dit werkend kan krijgen is het zeker de moeite waard om zo'n GTW module aan te schaffen.

[Tees]

Voorlopig houd ik t ook nog even bij de OTGW icm Domoticz. De gegevens die ik daaruit haal zijn op dit moment voor mij voldoende, ik ben vooral bezig m'n thermostaat en warmtepomp optimaal in te stellen om zo min mogelijk de ketel te gebruiken. Met die GTW-08 kan je zeker meer informatie halen, retourtemperatuur, actuele COP en of de CV ketel meedraait zou ik zeker interessant vinden, maar de kosten- en tijdsinvestering houden me nog even tegen.

[Nieass]

Tees schreef op vrijdag 28 april 2023 @ 13:05:
Voorlopig houd ik t ook nog even bij de OTGW icm Domoticz. De gegevens die ik daaruit haal zijn op dit moment voor mij voldoende, ik ben vooral bezig m'n thermostaat en warmtepomp optimaal in te stellen om zo min mogelijk de ketel te gebruiken. Met die GTW-08 kan je zeker meer informatie halen, retourtemperatuur, actuele COP en of de CV ketel meedraait zou ik zeker interessant vinden, maar de kosten- en tijdsinvestering houden me nog even tegen.

Welke waardes lees jij er nu mee uit dan?
Gebruik jij de OTGW via usb of lan?

[Tees]

Ik krijg de volgende (zinnige, er zitten ook een paar onzinnige bij) waardes met de OTGW icm Elga Ace 4 kW en iSense thermostaat: Setpoint thermostaat, gemeten temperatuur thermostaat, setpoint warmtepomp, gemeten watertemperatuur (uitgaand, helaas geen retour), buitentemperatuur, waterdruk en of de WP aan of uitstaat. Zitten ook wat waarden voor warmwater in, maar dat doet de CV ketel, dus die waarden zijn niet zinnig. Er zitten ook waarden in of de CV ketel aan of uit staat, maar die worden niet geupdate helaas, zou ik erg interessant vinden.

De OTGW staat bij mij op t bedrade LAN en wordt met een Raspberry Pi icm Domoticz uitgelezen.

[ Voor 8% gewijzigd door Tees op 28-04-2023 18:18 . Reden: Typo ]

[Tees]

Voor de liefhebbers, dit is wat ik nu monitor met Domoticz en plot in Grafana. Dit is een figuur van vanochtend, waarop te zien is dat de warmtepomp t met deze buitentemperatuur prima alleen af kan in mijn matig geïsoleerde huis (mits ie daar de kans voor krijgt door goed inregelen van alle parameters en thermostaat). Als de CV ketel aanslaat zie je ineens een scherp stijgende watertemperatuur, dat is niet te missen.



Onderste grafiek in geel setpoint thermostaat, groen wat de thermostaat meet, en blauw wat een thermosensor ietsjes verderop meet (zit altijd zo'n 0.3-0.4 lager dan de thermostaat).

[ Voor 16% gewijzigd door Tees op 29-04-2023 13:32 ]

[pj]

Ruben9477 schreef op woensdag 22 februari 2023 @ 12:39:
[...]

Voor de communicatie met homeassistant een EW11 TCP/IP module op de GTW-08 aangesloten, gebruikt gemaakt van de voedingspanning op de loze stekker. (waar de afsluitweerstand op zit)

Zou je een screenshot van je instellingen van de EW11 willen posten (serial en communication)?

En heb je het snoer tussen gtw08 en ew11 aangesloten met A <-> A / B <->B of A <-> B / B <-> A

[ Voor 10% gewijzigd door pj op 29-05-2023 15:16 ]

[pj]

Na een avondje kloten werkt het met deze instellingen.





snoer tussen gtw08 en ew11 aangesloten via A <-> B / B <-> A

[phoxy84]

Wie weet of het mogelijk is om met bijvoorbeeld een esp32 de bluetooth module van de warmtepomp uit te lezen en die data in Home Assistant te krijgen?

[pasmanm]

@Ruben9477. Dank voor het delen van deze handige info.
Nog een paar vraagjes.

Welke Modbus RTU naar TCP-IP gebruik je?
Hoe bevalt deze setup GTW08 -> RTU to TCP conv -> WiFi -> Home Assistant
Welke nuttige waarden haal jij uit het systeem?
Kan je ook waarden 'sturen/set' of is het alleen lezen?

Ruben9477 schreef op donderdag 23 februari 2023 @ 17:08:
[...]


De GTW08 geeft een modbus RTU signaal uit. (2 draads A,B)
Hierop heb ik een Modbus RTU naar TCP-IP converter aangesloten. In Homeassistant lees ik via TCP-IP (WiFi of Ethernet) de modbus registers uit.
Voor Homey is er een homeassisant integratie.

[pasmanm]

[@Ruben9477 ] , Deze informatie is heel fijn.

Zou graag alle data uit het systeem trekken naar Home Assistant.
Maar, na het openen van mijn Elga Ace kast, helaas een lege huls. Zie foto.

Er wordt hier gesproken dat hier een GTW-08 en een TCP/IP converter voor nodig is.
GTW-08 is onderdeel nr 2, klopt dat?
Wat doet onderdeel 1? Is dat nodig om de data uit te lezen?

Over het aansluiten van GTW-08,
Klopt het dat..
..ik zie de kabelboom, deze kan ik gewoon direct op de GTW-08 inprikken?
..De twee draden bij onderdeel 4 zijn de data-kabels naar de TCP/IP module?
..En onderdeel 3 gebruik je voor de voedingspanning voor de TCP/IP module?

Dank voor de confirmatie. Voordat ik alles bestel :-)

Ruben9477 schreef op woensdag 22 februari 2023 @ 12:39:
[...]


De Modbus kit is enkel voor communicatie tussen de hoofdprint (ECH07) en de print voor de buitenunit (MCC1643), deze print kan namelijk niet overweg met het L-bus signaal waarmee de andere print's communiceren.

De GTW-08 gateway prik je ergens op het L-bus signaal, ik heb hiervoor de GTW-30 module verwijderd en op deze plaats de GTW-08 geplaatst. Wil je de GTW-30 GPRS module wel gebruiken, kun je met een extra kabel ook doorlussen.
Voor de communicatie met homeassistant een EW11 TCP/IP module op de GTW-08 aangesloten, gebruikt gemaakt van de voedingspanning op de loze stekker. (waar de afsluitweerstand op zit)

[Afbeelding]

Onderstaand sensoren heb ik tot nu toe zichtbaar gekregen in homeassistant, via Modbus.
De thermostaat functioneert alleen als ik hem op handmatig zet (voor homeassistant status "heat"), zet ik hem op status "auto" dan volgt de Etwist zijn programma en reageert deze niet op setpoint verandering.
Zet ik de thermostaat in homeassistant op "off" gaat de Elga op antivries modus.
Helaas zijn mogelijkheden met modbus in homeasisstant beperkt, het lukt me niet om eigen thermostaat statussen te maken. bijvoorbeeld handmatig, planning,vorstbeveiliging, programma 1 ect.

[Afbeelding]


De code voor configuration.yaml staat hieronder, deze heb ik afgeleid van onderstaande link.
https://community.home-as...gas-heating-device/336268
en de modbus tabel van Remeha
https://tools.remeha.nl/w...parameters-voor-GTW08.pdf

Het is noodzakelijk om een unique_id mee te geven, anders kun je de entiteiten niet aan een ruimte toewijzen.
Daarnaast device classes aangeven, zodat het ook klopt in homeassistant. (voor temperatuur sensoren hoefde het eigenlijk niet)

Ik denk dat deze info ook van toegevoegde waarde is voor anderen.
Heeft iemand nog tips, hoor ik het ook graag.

code:

modbus:
  - name: GTW-08 Elga Ace
    type: tcp
    host: 192.168.2.199
    port: 502
    delay: 2
    retries: 3
    sensors:
      - name: "Elga Aanvoertempearatuur Combi" #FlowTemperatureReceived
        unique_id: elga1
        slave: 100
        address: 273
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Retourtemperatuur" #ReturnTemperatureReceived
        unique_id: elga2
        slave: 100
        address: 274
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Waterdruk" #ApWaterPressure
        unique_id: elga3
        slave: 100
        address: 409
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: pressure
        unit_of_measurement: bar
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Buitentemperatuur" #varApTOutside
        unique_id: elga4
        slave: 100
        address: 384
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Aanvoertempearatuur WP" #remeha_varHpHeatPumpTF
        unique_id: elga5
        slave: 100
        address: 403
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Waterdoorstroming" #varApFlowmeter
        unique_id: elg6
        slave: 100
        address: 410
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        device_class: speed
        unit_of_measurement: l/min
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Aanvoertemperatuur setpoint" #varZoneTemperatureSetpoint
        unique_id: elga7
        slave: 100
        address: 1101
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.01
        precision: 1
      - name: "Elga Ruimtesetpoint" #remeha_varZoneTRoomSetpoint
        unique_id: elga8
        slave: 100
        address: 1102
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Ruimtetemperatuur" #varZoneTRoom
        unique_id: elga9
        slave: 100
        address: 1104
        count: 1
        input_type: holding
        data_type: int16
        scan_interval: 5
        device_class: temperature
        unit_of_measurement: °C
        state_class: measurement
        scale: 0.1
        precision: 1
      - name: "Elga Energieverbruik totaal" #varApChEnergyConsumption
        unique_id: elga10
        slave: 100
        address: 433
        count: 2
        input_type: holding
        data_type: int32
        scan_interval: 5
        device_class: energy
        unit_of_measurement: kWh
        state_class: total
        scale: 1
        precision: 1

    climates:
      - name: "Elga Etwist Huiskamer"
        unique_id: elga11
        slave: 100
        address: 1104
        target_temp_register: 664
        count: 1
        input_type: holding
        data_type: uint16
        scan_interval: 5
        max_temp: 35
        min_temp: 5
        precision: 1
        scale: 0.1
        temp_step: 0.5
        temperature_unit: C
        hvac_mode_register:
          address: 649
          values:
            state_auto: 0
            state_heat: 1
            state_off: 2

[mlo]

Allen, volgende maand wordt mijn elga ace geinstalleerd, wat is nu de laatste status mbt het monitoren van de elga ace en de volledige CV installatie?

In dit topic lees ik OTGW, BT en Modbus Ik ga ervanuit dat ik voor alle 3 de varianten iets extra's moet gaan bestellen.

Ik maak nu gebruik van OTGW icm isense en Remeha ketel. Ik krijg straks een eTwist + elga ace, op de bestaande remeha ketel.
Naast de OTGW heb ik ook 11 DS18B20 temperatuur sensoren geplaatst op de verschillende (vloer) leidingen die ik uitlees via de OTGW. Als de OTGW komt te vervallen zal ik deze ook op een andere manier moeten gaan uitlezen.

Ik hoor graag jullie advies!

[number3]

Op het moment dat je de eTwist neemt dan ga je over naar de RBUS als je de Elga ace koppelt zonder een gateway die het omzet naar OpenTherm.

De BT module is om met je mobiel de ketel parameters in te stellen.

Modbus kan ik pas mee aan de slag als het monitor project bij mij klaar is (na twee jaar). Dan ga ik de modbus inrichten. Ik denk dat ik uiteindelijk de modbus route wil, om reden dat ik dan ook kan koelen in de zomer. Dat lukt namelijk niet als je omzet naar de OpenTherm protocol.

[bastiaant]

Ik heb een vraag over de GTW-08 module -- als ik deze installeer en uitlees, kan ik dan nog steeds mijn via RBus aangeloten etwist gebruiken?

ik vermoed van wel, maar wil het toch even checken

[pj]

bastiaant schreef op dinsdag 26 september 2023 @ 09:04:
Ik heb een vraag over de GTW-08 module -- als ik deze installeer en uitlees, kan ik dan nog steeds mijn via RBus aangeloten etwist gebruiken?

ik vermoed van wel, maar wil het toch even checken

Ja, dat werkt gewoon naast elkaar.

[willemoldemans]

Bij mij hebben ze gisteren ook een Elga Ace 4kw geinstalleerd, helaas ook hier geen Bluetoorh en GTW-03 of GTW-08 in de behuizing. De GTW-08 is bij de oosterburen (levertijd 44 werkdagen - besteld ) en in NL vind ik ~250eu wel erg pittig.
Heeft iemand al geprobeerd om direct op de "modbus kit" in te koppelen? daar zit nu een stekker in naar X16 op EHC-07

[ Voor 3% gewijzigd door willemoldemans op 02-10-2023 22:58 ]

[rft80]

willemoldemans schreef op vrijdag 29 september 2023 @ 13:33:
helaas ook hier geen Bluetoorh en GTW-03 of GTW-08 in de behuizing. De GTW-08 is bij de oosterburen niet leverbaar (levertijd 1-12maanden)
[Afbeelding]

Mijne is gisteren geleverd, zelfde verhaal, geen bluetooth terwijl dat wel in het boekje staat. Blijkbaar kan je deze via je installateur laten bestellen.

https://tools.remeha.nl/i.../elga-ace-zonder-gateway/

Die modbus kit waar je aan refereert is voor communicatie tussen binnen en buiten unit. Zou hier zelf niet aan gaan tweaken, komt de garantie niet ten goede.

Ik heb nu de otgw gekoppeld, de laat toe om zowel aanvoer als retour temperatuur uit te lezen. Kan ook relatieve modulatie aanpassen. Ga verder 2 relais op de bl1 en bl2 poorten zetten om zo boost, normaal, nacht en uit te kunnen sturen (ten behoeve van dynamische tarieven).

Heb de gtw 08 besteld bij pumpen-heizung.de - benieuwd wanneer deze komt maar met bovenstaande kan ik mijn lol nog wel even op

[number3]

Ik heb intussen ontdekt dat door de OTGW gebruik de koelfunctie ook zonder niet werkt. Dat is wel een afweging om de modbus toch maar te plaatsen.

[mlo]

Als je iets werkende hebt met de modbus, hou ik me aanbevolen. Afgelopen week is bij mij de elga ook geplaatst en sindsdien geen monitoring meer vanwege de OTGW die ik er tussen uit heb gehaald.

[Tees]

@mlo waarom heb je de OTGW ertussenuit gehaald dan? Ik had nou precies een OTGW aangeschaft om m'n Elga te monitoren

[ Voor 7% gewijzigd door Tees op 01-10-2023 14:05 ]

[mlo]

omdat, zover ik heb begrepen, niet alle functionaliteit werkt als het opentherm protocol wordt gebruikt ipv het RBus protocol.

[Tees]

Zou kunnen dat dat waar is icm de eTwist. Ik heb nog de iSense van m'n CV ketel, naar wat ik gelezen heb is die vele malen beter dan de eTwist (die nogal geplaagd wordt door bugs).
Met de iSense op OT heb ik geen enkele beperking, en kan ik wel OTGW gebruiken.

[number3]

@Tees kan je ook koelen met je iSense?

[Tees]

Mijn verwarmingssysteem is niet geschikt om te koelen (alleen radiatoren en niet dampdicht), dus dat weet ik niet.

[Tjeerd]

hallorichard schreef op dinsdag 24 januari 2023 @ 20:17:
Iemand al getest of deze home assistant integratie werkt met de nieuwe remeha app.

https://github.com/msvisser/remeha_home

Ik moest van de week de oude eTwist app verplicht vervangen door de nieuwe Remeha Home app en daar opnieuw aanmelden/activeren, dat uiteindelijk gelukt is. Toen ben ik gaan zoeken of er misschien wat bestond voor Home Assistant en toen kwam ik ook deze msvisser tegen met zijn integratie. Heb het geinstalleerd en krijg een aantal zaken te zien zoals het kiezen tussen mijn schema's, temperatuurinstelling met een rondje zoals je die op de eTwist hebt, buitentemperatuur en druk. Ik vind het al heel wat dat ik het kan zien. Zie ook dat de github-repository wel wordt onderhouden, dus ik hoop/ben benieuwd wat er eventueel nog meer kan worden doorontwikkeld, het is nu reverse engineered dus een beetje behelpen om er achter te komen wat er kan met de API.

[rft80]

willemoldemans schreef op vrijdag 29 september 2023 @ 13:33:
Bij mij hebben ze gisteren ook een Elga Ace 4kw geinstalleerd, helaas ook hier geen Bluetoorh en GTW-03 of GTW-08 in de behuizing. De GTW-08 is bij de oosterburen (levertijd 44 werkdagen - besteld ) en in NL vind ik ~250eu wel erg pittig.
Heeft iemand al geprobeerd om direct op de "modbus kit" in te koppelen? daar zit nu een stekker in naar X16 op EHC-07

[Afbeelding]

Levertijd vanuit Duitsland blijkt mee te vallen, geen garanties natuurlijk maar in mijn geval 23 september besteld, gisteren verzonden. Naar verwachting morgen binnen.

Heeft iemand geprobeerd om de gwt08 met een esphome en 485 adapter uit te lezen?

[bastiaant]

@rft80 Heb je besteld bij pumpe-heizung.de? Daar heb ik ook sinds ongeveer een week een bestelling lopen, dus ben benieuwd wat de levertijd zal gaan zijn.

[Bever]

bastiaant schreef op dinsdag 10 oktober 2023 @ 10:29:
@rft80 Heb je besteld bij pumpe-heizung.de? Daar heb ik ook sinds ongeveer een week een bestelling lopen, dus ben benieuwd wat de levertijd zal gaan zijn.

Ik heb 'm 3 oktober besteld en krijg net een mailtje dat ie verstuurd is.
Inmiddels staat er op de site ook levertijd van 6 - 8 werkdagen.

[ Voor 8% gewijzigd door Bever op 10-10-2023 10:37 ]

[willemoldemans]

Vandaag de printplaat ontvangen uit Duitsland, ingebouwd let op, je kan hem op de kabel van de display bus pluggen, vergeet niet de afsluitweerstand ook op de gtw-08 te pluggen anders doet je display niets. Ik moet nu nog wachten op mijn ew11 wifi-modbus converter uit china

[rft80]

Vraag, is iemand er in geslaagd om te schrijven naar de modbus registers? Zo ja, kan je de code wellicht delen? Scheelt weer wat trial and error 😄

Mijne is ook binnen, krijg morgen de rs485 to ethernet gateway binnen. Zal ervaring en resultaten delen.

[ Voor 26% gewijzigd door rft80 op 12-10-2023 08:36 ]

[willemoldemans]

rft80 schreef op donderdag 12 oktober 2023 @ 08:34:
Vraag, is iemand er in geslaagd om te schrijven naar de modbus registers? Zo ja, kan je de code wellicht delen? Scheelt weer wat trial and error 😄

Mijne is ook binnen, krijg morgen de rs485 to ethernet gateway binnen. Zal ervaring en resultaten delen.

Op het Hass forum loopt een draadje incl modbus mapping wellicht net een beetje anders door de verbonden gasketel.

Mag ik linken naar een ander forum?
https://community.home-as...gas-heating-device/336268

Anders even zoeken op elga ace ;-)

[rft80]

willemoldemans schreef op donderdag 12 oktober 2023 @ 14:45:
[...]


Op het Hass forum loopt een draadje incl modbus mapping wellicht net een beetje anders door de verbonden gasketel.

Mag ik linken naar een ander forum?
https://community.home-as...gas-heating-device/336268

Anders even zoeken op elga ace ;-)

Die is me uiteraard bekend:)

Zal de vraag daar ook stellen maar de voorbeelden lijken op sensors.

[willemoldemans]

Ik heb op zolder nog een ESP32 M5 stack core en commu HAT gevonden, theoretisch moet het daar ook mee lukken: heb een EspHome config gemaakt, straks even even testen (code afgeleid van het hass topic HA-sensors

code:

substitutions:
  pin_modbus_tx: GPIO17
  pin_modbus_rx: GPIO16

uart:
  id: mod_bus
  tx_pin: ${pin_modbus_tx}
  rx_pin: ${pin_modbus_rx}
  baud_rate: 9600
  stop_bits: 1

modbus:
  flow_control_pin: 5
  id: modbus1

modbus_controller:
  - id: epever
    ## the Modbus device addr
    address: 100
    modbus_id: modbus1
    setup_priority: -10
    update_interval: 5s
sensor:
  - name: "Elga Aanvoertempearatuur Combi" #FlowTemperatureReceived
    platform: modbus_controller
    modbus_controller_id: epever
    id: FlowTemperatureReceived
    internal: false
    register_type: holding
    address: 273
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: temperature
    filters:
      - multiply: 0.01
    unit_of_measurement: °C
  - name: "Elga Retourtemperatuur" #ReturnTemperatureReceived
    platform: modbus_controller
    modbus_controller_id: epever
    id: ReturnTemperatureReceived
    internal: false
    register_type: holding
    address: 274
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: temperature
    filters:
      - multiply: 0.01
    unit_of_measurement: °C
  - name: "Elga Waterdruk" #ApWaterPressure
    platform: modbus_controller
    modbus_controller_id: epever
    id: ApWaterPressure
    internal: false
    register_type: holding
    address: 409
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: pressure
    filters:
      - multiply: 0.1
    unit_of_measurement: bar
  - name: "Elga Buitentemperatuur" #varApTOutside
    platform: modbus_controller
    modbus_controller_id: epever
    id: varApTOutside
    internal: false
    register_type: holding
    address: 384
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: temperature
    filters:
      - multiply: 0.01
    unit_of_measurement: °C
  - name: "Elga Aanvoertempearatuur WP" #remeha_varHpHeatPumpTF
    platform: modbus_controller
    modbus_controller_id: epever
    id: varHpHeatPumpTF
    internal: false
    register_type: holding
    address: 403
    response_size: 1
    value_type: S_WORD
    device_class: temperature
    accuracy_decimals: 1
    filters:
      - multiply: 0.01
    unit_of_measurement: °C
  - name: "Elga Waterdoorstroming" #varApFlowmeter
    platform: modbus_controller
    modbus_controller_id: epever
    id: varApFlowmeter
    internal: false
    register_type: holding
    address: 410
    response_size: 1
    value_type: U_WORD
    accuracy_decimals: 1
    device_class: water
    filters:
      - multiply: 0.01
    unit_of_measurement: l/min
  - name: "Elga Aanvoertemperatuur setpoint" #varZoneTemperatureSetpoint
    platform: modbus_controller
    modbus_controller_id: epever
    id: varZoneTemperatureSetpoint
    internal: false
    register_type: holding
    address: 1101
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: temperature
    filters:
      - multiply: 0.1
    unit_of_measurement: °C
  - name: "Elga Ruimtesetpoint" #remeha_varZoneTRoomSetpoint
    platform: modbus_controller
    modbus_controller_id: epever
    id: varZoneTRoomSetpoint
    internal: false
    register_type: holding
    address: 1102
    response_size: 1
    value_type: S_WORD
    accuracy_decimals: 1
    device_class: temperature
    filters:
      - multiply: 0.1
    unit_of_measurement: °C
  - name: "Elga Ruimtetemperatuur" #varZoneTRoom
    platform: modbus_controller
    modbus_controller_id: epever
    id: varZoneTRoom
    internal: false
    register_type: holding
    address: 1104
    response_size: 1
    value_type: S_WORD
    device_class: temperature
    accuracy_decimals: 1
    filters:
      - multiply: 0.1
    unit_of_measurement: °C
  - name: "Elga Energieverbruik totaal" #varApChEnergyConsumption
    platform: modbus_controller
    modbus_controller_id: epever
    id: varApChEnergyConsumption
    internal: false
    register_type: holding
    address: 433
    response_size: 2
    value_type: S_DWORD
    accuracy_decimals: 1
    device_class: energy
    filters:
      - multiply: 1
    unit_of_measurement: kWh

[ Voor 88% gewijzigd door willemoldemans op 14-10-2023 20:52 ]

[Bever]

Ik wil de GTW-08 aansluiten op een Ew11 (Wifi). Nu heeft deze Ew11 voeding nodig. Is dat vanuit de Elga Ace te geven of moet hiervoor een aparte voedingsadapter worden aangeschaft?

[willemoldemans]

First time right 👌

Typo energieverbruik in l/min 😂


Later dit weekend dit document maar eens doorspitten
https://tools.remeha.nl/w...parameters-voor-GTW08.pdf

[ Voor 7% gewijzigd door willemoldemans op 14-10-2023 15:41 ]

[rft80]

willemoldemans schreef op vrijdag 13 oktober 2023 @ 14:05:
First time right 👌

Hi, zou je je volledige esp configuratie kunnen delen? Ik heb een esp wemos d1 met een 485 module gecombineerd, groene lampje op de GWT08 brandt maar krijg error in esphome

code:

[20:13:11][D][modbus_controller:040]: Modbus command to device=100 register=0x111 countdown=0 no response received - removed from send queue
[20:13:11][C][modbus_controller:298]: ModbusController:
[20:13:11][C][modbus_controller:299]:   Address: 0x64

benieuwd of jij tips hebt
