Daikin airco: wifi vervangen door S21 wifi module

[Ruimzicht]

bagje schreef op donderdag 8 februari 2024 @ 14:20:
Ik heb het zojuist aan de praat gekregen, met enkel deze kabel:

https://a.aliexpress.com/_EGcu6AN
hier de 5pins van.
Het smallere (witte) gedeelte van 2.50Mm paste precies op de Airco poort.

bagje schreef op zaterdag 13 april 2024 @ 14:09:
[...]
Op de s21 poort past precies de 2.0mm, kabel van Ali

Ik zoek me suf naar de juiste connector, maar past de 2.0mm of de 2.54mm pitch(JST-EH)? Volgens mij verschilt de S21 connector aan de Daikin-kant per model. Ik heb een FTXP35M en die lijkt een connector met 2,54mm pitch te hebben, als ik mijn schuifmaat er tussen probeer te frommelen.

[ Voor 7% gewijzigd door Ruimzicht op 19-04-2024 13:18 ]

[Ruimzicht]

Whaa schreef op donderdag 29 februari 2024 @ 10:39:
Via de web interface van Faikin, instellen dat je HA hebt en de gegevens van de MQTT server (HA) invullen. MQTT Host, user en password opslaan dan geeft faikin naast de hostname links boven aan de status moet zijn "MQTT Connected"

Faikin even snel aangesloten, die werkt in elk geval op de S21-poort.
Ik heb MQTT als integration in HA (vooral voor Z2M), HAOS op een Rpi. De hostname van MQTT is dus gewoon dezelfde als die van HA, of in mijn geval het statische IP van de Pi? En moet ik en nieuwe user aanmaken in MQTT of gebruik ik mijn HA credentials?

EDIT: de Faikin werkt, zowel via de webinterface als in MQTT (en Home Assistant). Gebruikte kabel is deze waarvan de connector zowel op de Faikin als op de S21 van mijn binnenunit past. Volgens mij is dit de JST EH connector. Omdat je hem per 5 moet bestellen, daarvan 2 aan elkaar gesoldeerd.

[ Voor 21% gewijzigd door Ruimzicht op 21-04-2024 20:21 ]

[niwresixel]

Ook hier is vandaag een Faikin geplaatst in een Perfera en via MQTT aan Domoticz gekoppeld. Ik zie echter alleen de volgende apparaten in Domoticz die via MQTT Auto Discovery zijn toegevoegd:
- Binnentemperatuur
- Buitentemperatuur
- Temperatuur koudemiddel
- Temperatuur Offset
- Demand Control Level
- Compressorfrequentie
- Ventilatorfrequentie
- Lifetime Energy (waarde lijkt totaal niet te kloppen)
- Selector switch: Eco ( 0 ), Boost ( 10 ), Home ( 20 )


Ik mis zaken als:
- Unit aan/uit
- Ventilatorsnelheid
- Mode
- Horizontale swing
- Verticale swing
- Buitenunit stil
- Powerful
- Comfort mode
- Streamer
- Econo

Wie kan me verder op weg helpen? MQTT is connected aldus de webinterface van Faikin en Domoticz.

In Faikin staan de volgende settings in de "Faikin" settings verder aan:
- Home Assistant (als deze aan staat komt elke paar seconden nieuwe MQTT data binnen in Domoticz)
- Dump (Dump protocol on MQTT)

In de advanced settings aan:
- Dump
- Webcontrol
- Websettings
(- Model: FTXM35R)
- nocnwired
- noas
- noled
- ha
- cnsend4
- tempadjust

MQTT prefixes staan zoals default ingevuld.

[ Voor 5% gewijzigd door niwresixel op 23-04-2024 22:00 ]

[Lieuwe15]

Voeg hem toe alsof het een Daikin airco is met LAN functionaliteit mbv de originele plugin.
Niet alles is te besturen hiermee, maar wel de basis zaken.

[niwresixel]

Thanks Lieuwe15, dat was hem inderdaad! Was zo gefocust op het MQTT gebeuren dat ik niet bedacht had dat de LAN interface optie ook werkt.

[Lieuwe15]

Zo benader je de Faikin volgens de ouderwetse api van daikin (die de faikin nabootst). Idealiter is volledig via mqtt mooier, maar dan zou je iets van node-red er tussen moeten zetten.
Voor mij werkt dit prima en ik kan besturen wat ik wil besturen.

[Maxwp]

ik heb de faikin binnen maar ik dacht even wat kabeltjes van een ardiuno project of zo te gebruiken maar die passen niet op de s21?
welke kabel moet ik bestellen? zie er van 20 euro maar dat lijtk me beetje belachelijk.

[Maxwp]

bagje schreef op donderdag 8 februari 2024 @ 14:20:
Ik heb het zojuist aan de praat gekregen, met enkel deze kabel:

https://a.aliexpress.com/_EGcu6AN
hier de 5pins van.
Het smallere (witte) gedeelte van 2.50Mm paste precies op de Airco poort.
en het uiteinde, de 5 kabeltjes heb ik gewoon in de Faikin geklikt.

daarna de kabels een beetje gebogen, ertussen gestopt en weer dichtgedaan

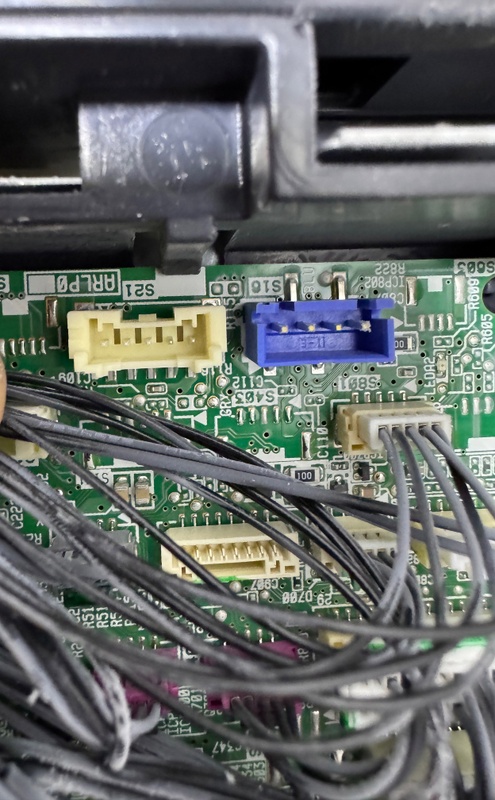

zie ook:
[Afbeelding]

even gekeken
bijna 10 euro verzonden
voor minde dan dat heb ik deze in NL en dan 3 stuks

alleen wat solderen of iets verdeglijks

https://www.kiwi-electron...t-jst-xh-compatibel-11019

[domoti]

Heeft iemand dit ook toegepast in een Daikin Stylish? (Ik bedoel dan de faikin module)

Model: FTXA42C2V1BW

[ Voor 22% gewijzigd door domoti op 24-06-2024 21:40 ]

[Maxwp]

niwresixel schreef op dinsdag 23 april 2024 @ 21:43:
Ook hier is vandaag een Faikin geplaatst in een Perfera en via MQTT aan Domoticz gekoppeld. Ik zie echter alleen de volgende apparaten in Domoticz die via MQTT Auto Discovery zijn toegevoegd:
- Binnentemperatuur
- Buitentemperatuur
- Temperatuur koudemiddel
- Temperatuur Offset
- Demand Control Level
- Compressorfrequentie
- Ventilatorfrequentie
- Lifetime Energy (waarde lijkt totaal niet te kloppen)
- Selector switch: Eco ( 0 ), Boost ( 10 ), Home ( 20 )


Ik mis zaken als:
- Unit aan/uit
- Ventilatorsnelheid
- Mode
- Horizontale swing
- Verticale swing
- Buitenunit stil
- Powerful
- Comfort mode
- Streamer
- Econo

Wie kan me verder op weg helpen? MQTT is connected aldus de webinterface van Faikin en Domoticz.

In Faikin staan de volgende settings in de "Faikin" settings verder aan:
- Home Assistant (als deze aan staat komt elke paar seconden nieuwe MQTT data binnen in Domoticz)
- Dump (Dump protocol on MQTT)

In de advanced settings aan:
- Dump
- Webcontrol
- Websettings
(- Model: FTXM35R)
- nocnwired
- noas
- noled
- ha
- cnsend4
- tempadjust

MQTT prefixes staan zoals default ingevuld.

krijg je die zaken met de plugin zoals " Temperatuur koudemiddel" ook?
wel intressante data

[TheLion01]

Ik heb een aanbieding van mijn installateur gekregen voor een Daikin Sensira multisplit set. 2x CTXF25C binnenunit en 1x 2MXF40A.
Nu ben ik zeer te spreken over het merk Daikin (goede ervaringen op het werk), maar iets minder over de Cloud-gebasseerde besturing. Ik zou dat graag lokaal willen houden (Home Assistant).
Heeft deze airco de juiste aansluiting voor een Faikin unit? Ik zie het model niet op de Github wiki staan. Zou ik eventueel hier als alternatief een oude WiFi-unit in kunnen laten plaatsen? Naar welk type moet ik dan op zoek gaan?

[Sypher]

TheLion01 schreef op dinsdag 25 juni 2024 @ 21:47:
Ik heb een aanbieding van mijn installateur gekregen voor een Daikin Sensira multisplit set. 2x CTXF25C binnenunit en 1x 2MXF40A.
Nu ben ik zeer te spreken over het merk Daikin (goede ervaringen op het werk), maar iets minder over de Cloud-gebasseerde besturing. Ik zou dat graag lokaal willen houden (Home Assistant).
Heeft deze airco de juiste aansluiting voor een Faikin unit? Ik zie het model niet op de Github wiki staan. Zou ik eventueel hier als alternatief een oude WiFi-unit in kunnen laten plaatsen? Naar welk type moet ik dan op zoek gaan?

De CTXF-C beschikt volgens de datasheet over een S21 poort, dus in principe zou je daar inderdaad een Faikin op moeten kunnen aansluiten.

[niwresixel]

Maxwp schreef op maandag 24 juni 2024 @ 22:21:
[...]

krijg je die zaken met de plugin zoals " Temperatuur koudemiddel" ook?
wel intressante data

Jep, via MQTT. Voor de standaard zaken gewoon de unit toevoegen als Daikin Airconditioning with LAN (HTTP) interface hardware.

[Maxwp]

Maxwp schreef op maandag 24 juni 2024 @ 21:17:
[...]
even gekeken
bijna 10 euro verzonden
voor minde dan dat heb ik deze in NL en dan 3 stuks

alleen wat solderen of iets verdeglijks

https://www.kiwi-electron...t-jst-xh-compatibel-11019

heb uiteindelijk deze gekocht omdat er niet voldoende opvooraard waren
https://elektronicavoorjo...belset-jst-xh-compatibel/

deze passen voor geen meter niet op de faikin module zelf maar al helemaal niet op de s21 van de a/c die socket is veel kleiner namelijk.

edit

dit gevonden
https://www.mattmillman.c...mmon-jst-connector-types/

edit
jst eh is 2,5mm maar dan kleiner dan XH en jst Ph is 2mm pitch
EH is a 2.5mm pitch connector deployed in low cost products where a current carrying connector is needed, but PCB real-estate is highly constrained. They are significantly slimmer than XH connectors.

edit
het lijkt erop dat mijn perfera ( model 2022 ) JST XA and PA connectors gebruikt
deze komen overeen met de foto die ik van de s21 connector heb gemaakt

[ Voor 31% gewijzigd door Maxwp op 26-06-2024 15:18 ]

[Maxwp]

kroonen schreef op zaterdag 5 juni 2021 @ 21:56:
Ik heb de oplossing gevonden, en de oude wifi modules zijn te gebruiken met de nieuwe airco's

Je hebt de volgende producten nodig:

BRP069B42 dus de wifi module met S21 kabel.

EKRS21 (Daikin S21 reducer kit voor Stylish), dit is een verloopkabel en die past dus op binnenunit.

Je kan het gebruiken icm de nieuwe module, maar je kunt ook de nieuwe module uitzetten, en alleen deze gebruiken, en je hebt de cloud niet meer nodig. En natuurlijk werkt het met homeassistant en domoticz enz.

wilde deze even bumpen.
het lijkt erop dat dit de jst pa connecter is weet alleen nog niet de 2.0 of 2.5mm pitch
ik hoop op 2.0- want die heb ik nu besteld
wel moeilijk om aan te komen.

[Maxwp]

Lieuwe15 schreef op vrijdag 8 december 2023 @ 10:44:
Even de Perfera open gehad
Stap 0: Verwijder de klep en luchtfilters
Stap 1: Verwijder de 2 schroeven
[Afbeelding]

Stap 2: De witte kap zit achter de haakjes, haal de kap er overheen en kantel de kap naar voren
[Afbeelding]

Stap 3&4: Schroef de schroef van het afdekkapje los en daarna de 2 haakjes omhoog wippen om de metalen kap te verwijderen.
[Afbeelding]
[Afbeelding]

Stap 5&6: Hier is de S21 poort
[Afbeelding]
[Afbeelding]

Met betrekking tot de kabel heb ik van de Faikin github het volgende ontdekt:
S21 poort = JST-PA 2.0mm
Faikin = JST-EH 2.50mm

S21 poort met schuifmaat op 8mm (2.0mm pitch)
[Afbeelding]

Faikin met schuifmaat op 10.0mm:
[Afbeelding]

Dupont kabels met 2,54mm pitch passen volgens de faikin github niet lekker.
Ik zal dus nog even een aantal connectoren van de JST-PA 2.0mm moeten bestellen.

o sorry staat al in deze post met fotos erbij

[Maxwp]

Lieuwe15 schreef op vrijdag 8 december 2023 @ 10:44:
Even de Perfera open gehad
Stap 0: Verwijder de klep en luchtfilters
Stap 1: Verwijder de 2 schroeven
[Afbeelding]

Stap 2: De witte kap zit achter de haakjes, haal de kap er overheen en kantel de kap naar voren
[Afbeelding]

Stap 3&4: Schroef de schroef van het afdekkapje los en daarna de 2 haakjes omhoog wippen om de metalen kap te verwijderen.
[Afbeelding]
[Afbeelding]

Stap 5&6: Hier is de S21 poort
[Afbeelding]
[Afbeelding]

Met betrekking tot de kabel heb ik van de Faikin github het volgende ontdekt:
S21 poort = JST-PA 2.0mm
Faikin = JST-EH 2.50mm

S21 poort met schuifmaat op 8mm (2.0mm pitch)
[Afbeelding]

Faikin met schuifmaat op 10.0mm:
[Afbeelding]

Dupont kabels met 2,54mm pitch passen volgens de faikin github niet lekker.
Ik zal dus nog even een aantal connectoren van de JST-PA 2.0mm moeten bestellen.

is dat met die jst pa 2mm gelukt?

ik heb ze dus hier in een doosje zitten maar krijg deze echt niet erin
past voor geen meter en is zelfde socket als dat jij hebt

pff heb nu al voor 30 euro aan stekkers besteld en nog geen die past

[Maxwp]

Maxwp schreef op donderdag 27 juni 2024 @ 18:59:
[...]
is dat met die jst pa 2mm gelukt?

ik heb ze dus hier in een doosje zitten maar krijg deze echt niet erin
past voor geen meter en is zelfde socket als dat jij hebt

pff heb nu al voor 30 euro aan stekkers besteld en nog geen die past

het lijkt erop dat je de jst pap 5pin moet hebben dus geen pa of xa maar PAP

is er een mogelijkheid om die wie het noodzakelijk vond voor alles en nog wat weer een milimeter afwijking te maken in die pluggen op de brandstapel te gooien?

[ Voor 15% gewijzigd door Maxwp op 27-06-2024 19:34 ]

[Lieuwe15]

Ik had deze besteld.
https://nl.aliexpress.com/item/1005005562174022.html
Is niet een hele duidelijke onderscheid bij het aliexpress product.. Staat zowel PA en PAP..

[Maxwp]

ik heb zowat 50 a 60 euro uitgegeven aan kabels en stekkers die niet passen heb ik nu de juiste gevonden maar moet ik nog de kabels eraan vas maken en zelf krimpen
nu blijkbaar toch een slecht contact
ik ben r bijna wel klaar mee had net zo goed die dure kant en klaar kabel kunnen bestellen.
heb wel de faikin even aan 12volt gehangen ( voeding app ) en hij werkt en in home ass gaat dat heel makkelijk en snel.
maar of ik hem ooit in de daikin zelf ga gebruiken is nog maar de vraag.

[Vos]

Maxwp schreef op donderdag 4 juli 2024 @ 21:11:
ik heb zowat 50 a 60 euro uitgegeven aan kabels en stekkers die niet passen heb ik nu de juiste gevonden maar moet ik nog de kabels eraan vas maken en zelf krimpen
nu blijkbaar toch een slecht contact
ik ben r bijna wel klaar mee had net zo goed die dure kant en klaar kabel kunnen bestellen.
heb wel de faikin even aan 12volt gehangen ( voeding app ) en hij werkt en in home ass gaat dat heel makkelijk en snel.
maar of ik hem ooit in de daikin zelf ga gebruiken is nog maar de vraag.

Ik ben echt super blij met de Faikin. Hij reageert veel sneller en super direct itt de cloud.

[Fab1Man]

domoti schreef op maandag 24 juni 2024 @ 21:39:
Heeft iemand dit ook toegepast in een Daikin Stylish? (Ik bedoel dan de faikin module)

Model: FTXA42C2V1BW

Yes, ik heb 'm aan een Stylish gehangen, was gewoon plug & play.

[Maxwp]

Fab1Man schreef op vrijdag 5 juli 2024 @ 09:29:
[...]

Yes, ik heb 'm aan een Stylish gehangen, was gewoon plug & play.

met de juiste kabel dan

[Fab1Man]

Maxwp schreef op vrijdag 5 juli 2024 @ 17:59:
[...]

met de juiste kabel dan

Klopt, die heb ik zelf gemaakt. Via Conrad heb ik alles besteld:

• JST PAP-05V-S
• Connectors
• JST EHR-5
• Connectors

Kabels had ik nog liggen en daarna met behulp van deze thread op GitHub de goede wiring gedaan.

De connectors erin peuteren was bij die EHR versie bijna ondoenlijk en je hebt natuurlijk nog een bijpassende krimptang nodig (had ik ook nog liggen).

[ Voor 7% gewijzigd door Fab1Man op 06-07-2024 10:26 ]

[Maxwp]

Fab1Man schreef op zaterdag 6 juli 2024 @ 10:26:
[...]

Klopt, die heb ik zelf gemaakt. Via Conrad heb ik alles besteld:

• JST PAP-05V-S
• Connectors
• JST EHR-5
• Connectors

Kabels had ik nog liggen en daarna met behulp van deze thread op GitHub de goede wiring gedaan.

De connectors erin peuteren was bij die EHR versie bijna ondoenlijk en je hebt natuurlijk nog een bijpassende krimptang nodig (had ik ook nog liggen).

ok ik heb nu de hier bovenstaande via al;i besteld en even wachten tot die er is.
heb die spulen via conrad ook besteld maar is zn gedoe en de steker maakte niet goed contact
darvoor nog x euros uitgegeven omvia dupont d aan te sluiten wat ook niet werkte.
ben er nu wel klaar mee

[Maxwp]

Vos schreef op vrijdag 5 juli 2024 @ 09:24:
[...]

Ik ben echt super blij met de Faikin. Hij reageert veel sneller en super direct itt de cloud.

toen ik hem via home assiatnt plug in had lopen ( dus de cloud ) ging dat sneller dan met de daikin app en bijna vrij wel direct ook

[Maxwp]

heb inmiddels de faikin draaien

wat heb je eigenlijk aan de freq van de compressor en de temp van de vloeistof en zo?
ik kan nu ook de demand naar 30 zetten inplaats de min van 40 in de daikin app

[Slonzo]

Maxwp schreef op zaterdag 20 juli 2024 @ 14:33:
heb inmiddels de faikin draaien

wat heb je eigenlijk aan de freq van de compressor en de temp van de vloeistof en zo?
ik kan nu ook de demand naar 30 zetten inplaats de min van 40 in de daikin app

In het dagelijkse leven: weinig
Als je een probleem hebt kan het wel helpen bij troubleshooten.
Of als je gewoon gek bent op statistieken en de boel micromanagen

[Maxwp]

Slonzo schreef op zaterdag 20 juli 2024 @ 14:48:
[...]

In het dagelijkse leven: weinig
Als je een probleem hebt kan het wel helpen bij troubleshooten.
Of als je gewoon gek bent op statistieken en de boel micromanagen

ja dat vraag ik me af
kan ik dingen vergelijk met andere users om te zien of mijn unit zelfde werkt en goed of niet>

[dorenberg]

Hoi allen,

Ik heb het forum doorgelezen en ik denk dat ik toch wat hulp nodig heb. Onze situatie.
2 Daikin aircos. 1x FTXP50M (hiermee geen probleem vanwege de brp069b41 module). 1x FTXP35N met ingebouwde wifi.

Ik gebruik Domoticz om ze aan te sturen. Voor de M versie geen probleem en de ingebouwde plugin van Domoticz werkt al enkele jaren perfect.
Voor de N versie had ik een Node-red script gevonden en ook dit werkte prima tot een week of 3-4 geleden. Waarschijnlijk is de api omgegooid van Daikin zover ik kon lezen en nu lukt hier niets meer helaas.

Nu dacht ik dan ga ik kijken of Faikin een optie is, want dan heb ik geen gezeur meer met de cloud api van Daikin. Echter geen S21 poort in dit model. Wel een S403 poort, maar ik heb geen idee hoe nu verder. Bijgevoegd de foto's. Ik ben niet bang om iets te solderen of een beetje doe het zelf te proberen, maar online kom ik niet verder. Bedankt alvast voor de hulp.

[ Voor 44% gewijzigd door dorenberg op 05-08-2024 09:23 ]

[LosserNL]

Ik heb mijn Faikins direct op de S403 poort gedaan na wat online zoekwerk naar andere Faikin gebruikers. Pas wel op, want die pin 1, apart van de andere pinnen, geeft hoog voltage af!

[dorenberg]

LosserNL schreef op maandag 5 augustus 2024 @ 10:11:
Ik heb mijn Faikins direct op de S403 poort gedaan na wat online zoekwerk naar andere Faikin gebruikers. Pas wel op, want die pin 1, apart van de andere pinnen, geeft hoog voltage af!

Dat is al goed nieuws. Heb je wat meer details over benodigdheden en de pin layout? Dank je wel voor de info.

[LosserNL]

Deze info heb ik gebruikt:

https://github.com/revk/ESP32-Faikin/issues/208

Ik weet echter niet welke connectors passen, ik had al wat liggen maar geen idee welk type.

[dorenberg]

Ik ga aan de slag, ik heb vast nog wel een en ander liggen om zaken te verbinden en aan te sluiten. Module is besteld. Bedankt voor de hulp

[dorenberg]

Update, module is binnengekomen en aangesloten via de S403 poort volgens de link. En het werkt perfect. Enige wat ik nog niet kan zien is het stroomverbruik, maar dat is niet zo'n ramp.

[LosserNL]

Dat kan vooralsnog alleen met de Onecta Cloud app of de HomeAssistant HACS plugin die daar verbinding mee maakt

[dorenberg]

LosserNL schreef op zondag 11 augustus 2024 @ 19:53:
Dat kan vooralsnog alleen met de Onecta Cloud app of de HomeAssistant HACS plugin die daar verbinding mee maakt

Ahhh ok, ik zie het wel voor de airco met de local wifi oplossing erin en de apparaten werden in Domoticz automatisch aangemaakt, maar helaas werken ze nog niet.

[WCA]

LosserNL schreef op zondag 11 augustus 2024 @ 19:53:
Dat kan vooralsnog alleen met de Onecta Cloud app of de HomeAssistant HACS plugin die daar verbinding mee maakt

De mogelijkheid om een API key te registreren is al een tijdje niet beschikbaar helaas.

Zojuist iig ook een faikin module en kabels voor mijn perfera unit gekocht. Ben benieuwd of alles gaat lukken.

[hjw-001]

LosserNL schreef op maandag 5 augustus 2024 @ 12:11:
Deze info heb ik gebruikt:

https://github.com/revk/ESP32-Faikin/issues/208

Ik weet echter niet welke connectors passen, ik had al wat liggen maar geen idee welk type.

@LosserNL de connectoren hier beschreven passen die perfect? Toont de faikin zichzelf meteen in esphome in HA nadat de verbinding op de WiFi is gemaakt?

Ik ga er ook eentje laten komen, hoor wel als iemand nog een module extra zoekt.

[LosserNL]

Ik had nog wat liggen (het paste, geen idee welk type het is) maar zou dat topic gebruiken als basis voor een nieuwe bestelling.

De faikin configureer je zo dat ie MQTT / HA doet, vervolgens kan je de faikin vinden in je lijst met MQTT apparaten. Je moet dat dan wel hebben geconfigureerd met een MQTT broker.

[hjw-001]

LosserNL schreef op woensdag 30 oktober 2024 @ 08:33:
Ik had nog wat liggen (het paste, geen idee welk type het is) maar zou dat topic gebruiken als basis voor een nieuwe bestelling.

De faikin configureer je zo dat ie MQTT / HA doet, vervolgens kan je de faikin vinden in je lijst met MQTT apparaten. Je moet dat dan wel hebben geconfigureerd met een MQTT broker.

Heb je als gebruiker dan gemakkelijk toegang om de logica op de ESP chip bij te werken? Of is dat niet nodig

[LosserNL]

De Faikin zorgt zelf via periodieke OTA updates voor nieuwe functies/updates. Je hoeft niks met ESPHome oid te doen.

[smollynl]

LosserNL schreef op woensdag 30 oktober 2024 @ 08:33:
Ik had nog wat liggen (het paste, geen idee welk type het is) maar zou dat topic gebruiken als basis voor een nieuwe bestelling.

De faikin configureer je zo dat ie MQTT / HA doet, vervolgens kan je de faikin vinden in je lijst met MQTT apparaten. Je moet dat dan wel hebben geconfigureerd met een MQTT broker.

Vandaag faikin module binnengekregen, heb m aan de praat maar kom er niet uit hoe te integreren in HA.
MQTT broker draait, faikin zegt connected te zijn met de broker. En wat dan ..., hoe configureer je HA, kan er niets over vinden.

[LosserNL]

Je moet de mqtt integratie erop zetten en ook die koppelen met je mqtt broker. Dan zou ie je faikin automatisch als device moeten detecteren? Mits je de HA opties aan hebt gezet op je faikin

[smollynl]

Gevonden, ik had bij een andere MQTT integratie met de prefix vd auto discovery liggen klooien, na deze terug op homeassistant gezet te hebben komen de entities .

[Glenfiddich]

Ik heb voor mijn 3 Perfera binnenunits (dit jaar gekocht, 2 vloermodellen en 1 wandmodel) Faikin modules besteld en die zijn nu onderweg.

Na het doorlezen van dit topic kom ik tot de ontdekking dat ik de zoveelste ben die het wiel moet uitvinden als het gaat om de juiste aansluitkabel. Ik snap niet welke ik moet hebben, en na het lezen van diverse berichten van mensen die al een aardig vermogen hebben uitgegeven aan kabels die niet blijken te passen durf ik het niet aan om blind wat te bestellen.

Wie kan nu bevestigen welke kabel de juiste is, en kan die info misschien naar de TS?

Moet ik per se de S21 poort gebruiken, of kan ik ook de ingebouwde Wifi-modules van Daikin vervangen door de Faikin? En zo ja past de kabel daarvan wel rechtstreeks in de Faikin (dat zou me het bestellen van nieuwe kabels besparen)? Op zich hoef ik namelijk niet twee Wifi-toegangen per binnenunit naast elkaar te hebben en vind ik het méér dan prima om helemaal afscheid te nemen van Daikin Onecta en haar shit-cloud en haar shit-app

[ Voor 6% gewijzigd door Glenfiddich op 03-12-2024 12:31 ]

[Koppensneller]

@Glenfiddich: deze werkten prima in mijn Comfora units: https://nl.aliexpress.com/item/1005005562174022.html

Je moet dan de 5P variant hebben.

[Navi]

Hier staan ook een hoop notes over welke aansluitingen de verschillende modellen hebben:

https://github.com/revk/E...med-working-air-con-units

[Glenfiddich]

Koppensneller schreef op dinsdag 3 december 2024 @ 12:40:
@Glenfiddich: deze werkten prima in mijn Comfora units: https://nl.aliexpress.com/item/1005005562174022.html

Je moet dan de 5P variant hebben.

Navi schreef op dinsdag 3 december 2024 @ 12:43:
Hier staan ook een hoop notes over welke aansluitingen de verschillende modellen hebben:

https://github.com/revk/E...med-working-air-con-units

Dank!

Als ik deze info met elkaar combineer dan denk ik inderdaad dat ik de door Koppensneller genoemde kabels moet hebben. Die heb ik dus ook maar besteld.

[Glenfiddich]

Vandaag de drie Faikins geïnstalleerd, en ik kan bevestigen dat de kabels die @Koppensneller noemde passen correct op de nieuwste types (2024 gekocht) Perfera wand- en vloerunits

Weg met Onecta

[ Voor 28% gewijzigd door Glenfiddich op 20-12-2024 14:36 ]

[TheLion01]

In ons nieuwe huis zijn afgelopen zomer 2 Daikin Comfora FTXP-N units geïnstalleerd. Deze bevallen erg goed. Helaas (voor mij) bevat dit model een ingebouwde cloud-only Wi-Fi module. Ik had destijds nog gevraagd of hij het oudere model FTXP-M met vervangbare Wi-Fi module kon leveren, maar dat kon helaas niet meer.

Ik heb een half jaar alleen met bediening via afstandsbediening gewerkt maar ik zou toch wel graag ivm automatisering met Home Assistant Wi-Fi bediening willen gebruiken, maar dan wel offline, met een Faikin-module. Mijn type airco heeft geen S21 poort, maar wel een S403 poort en ik had gelezen dat je die ook kon gebruiken. Aangezien die poort ook een high-voltage pin heeft en ik van elektronica weinig kaas heb gegeten ben ik vrij huiverig. Ik kan over mijn specifieke type binnenunit ook nog weinig vinden op internet icm Faikin.

Ik heb wat vragen.
1. Heeft iemand hier al succesvol een Faikin toegepast op de FXTP-N en zou diegene wat foto's kunnen maken van de manier van aansluiten?
2. Is er een plek om de Faikin op te bergen in de binnenunit zelf, of moet deze ernaast hangen? Indien binnen, moet ik nog bepaalde shielding aanbrengen?
3. Welke kabel heb ik nodig. Is onderstaande kabel geschikt?

Koppensneller schreef op dinsdag 3 december 2024 @ 12:40:
@Glenfiddich: deze werkten prima in mijn Comfora units: https://nl.aliexpress.com/item/1005005562174022.html

Je moet dan de 5P variant hebben.

4. Kunnen installateurs nog wel gewoon normaal onderhoud doen aan de airco als de Faikin erin zit, of moet ik die steeds bij een onderhoudsbeurt verwijderen?

Alvast bedankt

[MUN0X]

1. Op de github van faikin is wel wat info en foto's te vinden ivm met het aansluiten op s403 (incl iemand met een FTXP35N5V1B)

2. Faikin komt standaard met een grote PCB die op verschillende lijnen afgebroken kan worden. Er zijn breuklijn voorzien met dezelfde afmetingen als de originele daikin modules. Op die manier kan je faikin installeren op dezelfde locatie als de oorspronkelijke module (die je uiteraard moet verwijderen) en zit die op een plek die daikin speciaal hiervoor voorzien heeft.
Je kan de kabel van de oorspronkelijke module wel niet gebruiken met faikin, die moet je dan ook wat weg stoppen of verwijderen.
Als je de oorspronkelijke module wil laten zitten zal je inderdaad een plekje moeten zoeken en is het een goed idee om de faikin wat af te schermen. Er staat een 3D model van een behuizing op github. Er is intern plek zat om dit weg te stoppen (in mijn units althans).

3. geen ervaring met s403. Ik heb de originele daikin kabels gebruikt voor s21

4. Ik denk niet dat installateurs de oorspronkelijke wifi modules nodig hebben om onderhoud te doen, ze hebben tenslotte geen toegang tot de wifi van elke klant. En niet elke klant hangt zijn airco aan het net.
Foutcodes kunnen ze ook uitlezen op de buitenunit of IR-remotes.
Je kan hooguit een reactie verwachten als ze zien dat je een niet officiele module gebruikt. Maar wat dan nog?
Zolang het om een onderhoud gaat en je airco verder perfect functioneert zal dit toch geen discussiepunt zijn lijkt me?

[nielsh12]

Zijn er hier al mensen erin geslaagd om een externe temperatuursensor te gebruiken icm de Faikin? Zo ja, gaat de Daikin daar goed mee om en werkt het ook als je de airco niet in de auto-mode hebt staan?

Vond deze info tot nu toe:

Manual voor gebruik van een BLE:
https://github.com/revk/E.../blob/main/Manuals/BLE.md

Extra info in discussions met screenshot van de webinterface:
https://github.com/revk/ESP32-Faikin/discussions/26



Ik zou graag een externe sensor willen gebruiken ipv de ingebouwde zodat je de temperatuur beter kan regelen en pendelgedrag tegen kan gaan, beetje hetzelfde idee als de externe sensor voor MHI airco's van LED-maniak (link)

[ Voor 6% gewijzigd door nielsh12 op 04-01-2025 23:33 ]

[hufkes]

nielsh12 schreef op zaterdag 4 januari 2025 @ 23:30:
Zijn er hier al mensen erin geslaagd om een externe temperatuursensor te gebruiken icm de Faikin? Zo ja, gaat de Daikin daar goed mee om en werkt het ook als je de airco niet in de auto-mode hebt staan?

[...]

Ik gebruik hiervoor momenteel deze home assistant blueprint van panhans: https://community.home-as...ed-heating-control/469873

Dat werkt veel beter dan gewoon de daikin een temperatuurinstelling te geven, maar ik loop op dit moment juist tegen de beperkingen van de daikin cloud api aan agv het regelmatig aanpassen van waardes. Hierdoor ben ik nu weer opnieuw aan het kijken of ik niet toch over moet stappen op de faikin tbv lokale controle zodat ik niet meer aan de max 200 API calls per dag zit, dat is simpelweg te weinig voor 3 Daikin units in een dynamische regeling.

Vwb een rechtstreeks koppeling met een externe BLE temp sensor met een ESP bord, zou flink kunnen afkijken bij DIYless OpenTherm thersmostaat: https://github.com/diyless

Dit project is weliswaar vooral gefocussed op het communiceren met je ketel via opentherm, maar zij hebben in de sketch ook naar verluidt goed werkende koppeling met een BLE temperatuursensor opgenomen?

[edit] Ik zie dat de koppeling met een mi temperatuursensor al benoemd wordt als een optie in het faikin project Kan ik je verder dus (nog?) niet mee helpen..

[ Voor 6% gewijzigd door hufkes op 07-01-2025 12:55 ]

[smollynl]

nielsh12 schreef op zaterdag 4 januari 2025 @ 23:30:
Zijn er hier al mensen erin geslaagd om een externe temperatuursensor te gebruiken icm de Faikin? Zo ja, gaat de Daikin daar goed mee om en werkt het ook als je de airco niet in de auto-mode hebt staan?

Vond deze info tot nu toe:

Manual voor gebruik van een BLE:
https://github.com/revk/E.../blob/main/Manuals/BLE.md

Extra info in discussions met screenshot van de webinterface:
https://github.com/revk/ESP32-Faikin/discussions/26

[Afbeelding]

Ik zou graag een externe sensor willen gebruiken ipv de ingebouwde zodat je de temperatuur beter kan regelen en pendelgedrag tegen kan gaan, beetje hetzelfde idee als de externe sensor voor MHI airco's van LED-maniak (link)

Ja, heb het uiteindelijk aan de praat gekregen met deze:
https://nl.aliexpress.com...cCJA&gatewayAdapt=glo2nld
en die dan reflashen volgens de beschrijving van je link.

Maar heb na een paar dagen de auto Faikin-auto mode weer uitgezet en de externe ble sensor eraf gehaald, ik was niet echt te spreken over het resulterende gedrag. ON/OFF schakelen met hoge piek belastingen. Ik had gehoopt op een meer continue aansturing door liquid temperatuur en fan snelheid te regelen. Er valt ook heel weinig te vinden over de auto mode op het www.

Volgens mij, als faikin-auto mode uit staat, dan regelt daikin zelf want die ziet de sensor niet.
De faikin webpage zegt ook dit als je BLE aanzet: External temperature reference for Faikin-auto mode.

[ Voor 11% gewijzigd door smollynl op 13-01-2025 17:47 ]

[smollynl]

hufkes schreef op dinsdag 7 januari 2025 @ 12:42:
[...]


Ik gebruik hiervoor momenteel deze home assistant blueprint van panhans: https://community.home-as...ed-heating-control/469873

Dat werkt veel beter dan gewoon de daikin een temperatuurinstelling te geven, maar ik loop op dit moment juist tegen de beperkingen van de daikin cloud api aan agv het regelmatig aanpassen van waardes. Hierdoor ben ik nu weer opnieuw aan het kijken of ik niet toch over moet stappen op de faikin tbv lokale controle zodat ik niet meer aan de max 200 API calls per dag zit, dat is simpelweg te weinig voor 3 Daikin units in een dynamische regeling.

Vwb een rechtstreeks koppeling met een externe BLE temp sensor met een ESP bord, zou flink kunnen afkijken bij DIYless OpenTherm thersmostaat: https://github.com/diyless

Dit project is weliswaar vooral gefocussed op het communiceren met je ketel via opentherm, maar zij hebben in de sketch ook naar verluidt goed werkende koppeling met een BLE temperatuursensor opgenomen?

[edit] Ik zie dat de koppeling met een mi temperatuursensor al benoemd wordt als een optie in het faikin project Kan ik je verder dus (nog?) niet mee helpen..

Hier kan Faikin helpen, geen gedoe met max calls en timeouts, en temperatuur sensor binnen HA is voldoende. Ik zal de blueprint eens proberen.

[TheLion01]

TheLion01 schreef op zaterdag 28 december 2024 @ 13:30:
In ons nieuwe huis zijn afgelopen zomer 2 Daikin Comfora FTXP-N units geïnstalleerd. Deze bevallen erg goed. Helaas (voor mij) bevat dit model een ingebouwde cloud-only Wi-Fi module. Ik had destijds nog gevraagd of hij het oudere model FTXP-M met vervangbare Wi-Fi module kon leveren, maar dat kon helaas niet meer.

Ik heb een half jaar alleen met bediening via afstandsbediening gewerkt maar ik zou toch wel graag ivm automatisering met Home Assistant Wi-Fi bediening willen gebruiken, maar dan wel offline, met een Faikin-module. Mijn type airco heeft geen S21 poort, maar wel een S403 poort en ik had gelezen dat je die ook kon gebruiken. Aangezien die poort ook een high-voltage pin heeft en ik van elektronica weinig kaas heb gegeten ben ik vrij huiverig. Ik kan over mijn specifieke type binnenunit ook nog weinig vinden op internet icm Faikin.

Ik heb wat vragen.
1. Heeft iemand hier al succesvol een Faikin toegepast op de FXTP-N en zou diegene wat foto's kunnen maken van de manier van aansluiten?
2. Is er een plek om de Faikin op te bergen in de binnenunit zelf, of moet deze ernaast hangen? Indien binnen, moet ik nog bepaalde shielding aanbrengen?
3. Welke kabel heb ik nodig. Is onderstaande kabel geschikt?


[...]


4. Kunnen installateurs nog wel gewoon normaal onderhoud doen aan de airco als de Faikin erin zit, of moet ik die steeds bij een onderhoudsbeurt verwijderen?

Alvast bedankt

Ik kan bij deze bevestigen dat de Faikin module uitstekend werkt in mijn type airco Daikin Comfora FTXP-25N! De originele module zit via een andere poort (niet S403) op de PCB van de airco-unit die ik niet kan thuisbrengen. Gelukkig kan de Faikin gewoon op de S403 poort. De Faikin module past ook precies op de plek waar de originele Wi-Fi module zat. Wat geweldig dat er projecten zijn die zulke dingen mogelijk maken. Enorm blij met mijn lokaal bedienbare airco's!



Mijn MHI airco (Slaapkamer) en Daikin AC's harmonieus naast elkaar alsof ze van dezelfde fabrikant zijn.

[Horla]

Sorry voor de bump maar waar hebben jullie de faikin gekocht? Elke Amazon site die ik bekijk, heeft ofwel out of stock ofwel verstuurt ze niet naar België...

[Whaa]

Ik heb deze bij Amazon UK besteld. Die hebben de units naar NL verstuurd.

[Horla]

Whaa schreef op maandag 17 februari 2025 @ 16:08:
Ik heb deze bij Amazon UK besteld. Die hebben de units naar NL verstuurd.

Mja, die wil dus niet naar België verzenden.

This item cannot be dispatched to your selected delivery location. Please choose a different delivery location.

Als er naast douanekosten ook nog eens een shipping service bij komt, wordt het opeens wel heel duur voor vier units.

[Whaa]

Ik heb ongeveer €40 betaald per module inclusief alles.

[Yongshi]

Wilde geen nieuw topic aanmaken, maar weet iemand of de faikin ook stroomverbruik kan ophalen of kan dat enkel via een shelly oid?

(Faikin geeft zover ik zie enkel lifetime gebruik, ik wil graag daadwerkelijke watts zien)

[Whaa]

Zal eens kijken in de interface. Krijg wel lifetime verbruit binnen in HA via MQTT

[smollynl]

Yongshi schreef op zaterdag 12 april 2025 @ 08:44:
Wilde geen nieuw topic aanmaken, maar weet iemand of de faikin ook stroomverbruik kan ophalen of kan dat enkel via een shelly oid?

(Faikin geeft zover ik zie enkel lifetime gebruik, ik wil graag daadwerkelijke watts zien)

Inderdaad een shelly oid, ik heb in de meterkast een DIN relais schakelaar met meter functie voor de multisplit gezet. Ik schrok vh standby verbruik afgelopen winter, 50W, de airco in standby verbruikt meer dan mn side by side koelkast! De airco gaat dus voortaan pas aan (via hetzelfde relais) voordat ie in gebruik wordt genomen.

[Ruimzicht]

@Yongshi Bij mij is er ook een sensor "Lifetime Energy", zoals @Whaa hierboven benoemd:

[Navi]

smollynl schreef op donderdag 17 april 2025 @ 14:28:
[...]


Inderdaad een shelly oid, ik heb in de meterkast een DIN relais schakelaar met meter functie voor de multisplit gezet. Ik schrok vh standby verbruik afgelopen winter, 50W, de airco in standby verbruikt meer dan mn side by side koelkast! De airco gaat dus voortaan pas aan (via hetzelfde relais) voordat ie in gebruik wordt genomen.

Bij mijn 2x Daikin 5MXM90 is het af en toe (zoals vannacht) ook 50W standby per stuk, maar soms, zoals nu, ook weer 15W per buitendeel.

Heb ooit eens gelezen dat er voor de winter toch een klein verwarmings iets inzit die de boel niet laat bevriezen o.i.d..

[Yongshi]

Had toevallig een kapotte shelly plug liggen, dus gebruik die maar om de power metering te doen van de daikin

(Edit: Kapot in de zin dat hij niet schakelt, verder deed hij het nog)

[ Voor 24% gewijzigd door Yongshi op 05-05-2025 06:46 ]

[jinglewood]

Koppensneller schreef op dinsdag 3 december 2024 @ 12:40:
@Glenfiddich: deze werkten prima in mijn Comfora units: https://nl.aliexpress.com/item/1005005562174022.html

Je moet dan de 5P variant hebben.

Ik zit min of meer in hetzelfde bootje als @Glenfiddich , maar nog niet offerte van ondertekening voorzien. Voordat ik allerlei spullen ga bestellen aan kabels dan maar even de volgende vraag: moet ik nog iets apart solderen? Nee toch? Ik wil eigenlijk ergens kant en klaar een stel kabels kopen als het mogelijk is. Ik ga liever niet met de soldeerbout aan de slag als het niet moet.

[Koppensneller]

jinglewood schreef op maandag 16 juni 2025 @ 15:36:
[...]

Ik zit min of meer in hetzelfde bootje als @Glenfiddich , maar nog niet offerte van ondertekening voorzien. Voordat ik allerlei spullen ga bestellen aan kabels dan maar even de volgende vraag: moet ik nog iets apart solderen? Nee toch? Ik wil eigenlijk ergens kant en klaar een stel kabels kopen als het mogelijk is. Ik ga liever niet met de soldeerbout aan de slag als het niet moet.

Nee hoor, de ene kant van je kabel past op de Faikin, de andere kant op de S21-poort van je binnenunit (even opletten dat de aders aan de goede kant zitten). Het spannendste is de behuizing van je airco halen, maar dat heb je na de eerste keer wel door.

[jinglewood]

Koppensneller schreef op maandag 16 juni 2025 @ 15:38:
[...]

Nee hoor, de ene kant van je kabel past op de Faikin, de andere kant op de S21-poort van je binnenunit (even opletten dat de aders aan de goede kant zitten). Het spannendste is de behuizing van je airco halen, maar dat heb je na de eerste keer wel door.

Held! , ik ga aan de slag en laat het weten als ik ergens tegenaan loop.

[domoti]

Fab1Man schreef op vrijdag 5 juli 2024 @ 09:29:
[...]

Yes, ik heb 'm aan een Stylish gehangen, was gewoon plug & play.

@Fab1Man ik had je bericht helemaal over het hoofd gezien

Maar heb nog wat vraagjes over de faikin icm de stylish modellen:

1) heb je foto’s van hoe het het er van binnen uit ziet?
2) heb jij een instructie van hoe je zo’n unit precies open kan maken
3) kan de originele wifi module ook blijven zitten zodat ze allebei werken?
4) weet jij welke kabel ik nodig heb voor de stylish (kant en klaar) en waar ik die kan kopen?

[Fab1Man]

domoti schreef op donderdag 3 juli 2025 @ 19:54:
[...]


@Fab1Man ik had je bericht helemaal over het hoofd gezien

Maar heb nog wat vraagjes over de faikin icm de stylish modellen:

1) heb je foto’s van hoe het het er van binnen uit ziet?
2) heb jij een instructie van hoe je zo’n unit precies open kan maken
3) kan de originele wifi module ook blijven zitten zodat ze allebei werken?
4) weet jij welke kabel ik nodig heb voor de stylish (kant en klaar) en waar ik die kan kopen?

WiFi module zie je hier afgebeeld, kan gewoon blijven zitten (en parallel werken), de S21 poort is een aparte poort.

Filmpje voor het verwijderen van de behuizing: https://www.youtube.com/watch?v=erCiwA08DSk

De kabel heb ik zelf gemaakt (onderdelen bij Conrad besteld), maar je kunt geloof ik met wat dupont kabels ook uit de voeten.

[domoti]

Fab1Man schreef op donderdag 3 juli 2025 @ 23:03:
[...]

[Afbeelding]
WiFi module zie je hier afgebeeld, kan gewoon blijven zitten (en parallel werken), de S21 poort is een aparte poort.

Filmpje voor het verwijderen van de behuizing: https://www.youtube.com/watch?v=erCiwA08DSk

De kabel heb ik zelf gemaakt (onderdelen bij Conrad besteld), maar je kunt geloof ik met wat dupont kabels ook uit de voeten.

En is er ruimte genoeg voor de faikin?

Ik heb het filmpje bekeken maar zie daar niet die printplaat zo hoe jij hem op de foto hebt.

Dit is hoe die bij mij open was bij het installeren:

[Fab1Man]

domoti schreef op vrijdag 4 juli 2025 @ 06:23:
[...]


En is er ruimte genoeg voor de faikin?

Ik heb het filmpje bekeken maar zie daar niet die printplaat zo hoe jij hem op de foto hebt.

Dit is hoe die bij mij open was bij het installeren:

[Afbeelding]

Rechts kun je het zwarte kapje eraf halen en daar kun je makkelijk wat ruimte vinden om de Faikin te plaatsen.

[domoti]

Fab1Man schreef op vrijdag 4 juli 2025 @ 08:42:
[...]

Rechts kun je het zwarte kapje eraf halen en daar kun je makkelijk wat ruimte vinden om de Faikin te plaatsen.

Ik blijf het toch wel eng vinden om het open te maken.

Als ik alleen het kleine kapje er af haal, kan je er dan niet bij?

[Fab1Man]

Nee helaas, de hele kap moet eraf. De S21 poort zit rechts op de zijkant.

[domoti]

Fab1Man schreef op vrijdag 4 juli 2025 @ 22:30:
Nee helaas, de hele kap moet eraf. De S21 poort zit rechts op de zijkant.

Okay dat is jammer. Misschien wacht ik dan toch maar tot de 1e keer onderhoud door de installateur.

Nog even over de kabel want dat is mij ook totaal nog niet duidelijk in dit topic.

Is deze originele kabel (los van dat die enorm duur is) https://www.wasco.nl/artikel/7833063 degene die sowieso goed is?

Welke kabel kan ik anders aanschaffen die 100% goed is?

[Fab1Man]

Ik heb de kabel zelf gemaakt, ik meen dat deze kabel niet gaat passen omdat het een mannetje-vrouwtje aansluiting is en het een vrouwtje-vrouwtje moet zijn. Ik heb in dit topic het een en ander gepost wat ik gebruikt heb.

[Barryvdh]

domoti schreef op zaterdag 5 juli 2025 @ 08:55:
[...]


Okay dat is jammer. Misschien wacht ik dan toch maar tot de 1e keer onderhoud door de installateur.

Nog even over de kabel want dat is mij ook totaal nog niet duidelijk in dit topic.

Is deze originele kabel (los van dat die enorm duur is) https://www.wasco.nl/artikel/7833063 degene die sowieso goed is?

Welke kabel kan ik anders aanschaffen die 100% goed is?

Deze wordt gelinkt via het project zelf; https://www.amazon.co.uk/dp/B0FRRWKY2M
Kost wel 23 euro inc verzending helaas.

[domoti]

Barryvdh schreef op maandag 29 september 2025 @ 09:48:
[...]

Deze wordt gelinkt via het project zelf; https://www.amazon.co.uk/dp/B0FRRWKY2M
Kost wel 23 euro inc verzending helaas.

Okay bedankt voor de tip.

[Navi]

Dacht ga vandaag ook eens beginnen aan de Faikin installatie in mijn Daikin Stylish FTXA35BT. (2023)

Had een verloopkabeltje gekocht van de Faikin naar Dupont stekkers, maar helaas, ik heb het nieuwe model airco en daar is de S21 stekker weer kleiner......zucht. Die 2.5mm dupont pinnetjes passen er dus niet in.

Deze in 5P:
https://nl.aliexpress.com...L9yz&gatewayAdapt=glo2nld

Heb nu de S21 stekker besteld, volgens mij de PAP-05V-S met een pigtail eraan, en verbind die dan wel aan de Faikin stekker om zo zelf het verloopje te maken..

Nu deze in 5 pins:
https://nl.aliexpress.com...O18c&gatewayAdapt=glo2nld

Ook zit de printplaat bij mij op z'n kop, maar PIN 1 is toch de linkerpin:

[ Voor 22% gewijzigd door Navi op 25-11-2025 13:03 ]

[Kiswum]

Ik heb dit topic doorgelezen en tevens op dit topic meegelezen, maar ik zie het antwoord niet:
https://community.home-as...icial-wifi-modules/644370

Als je de wifi module van Daikin vervangt voor de Faikout wifi module, behoud je dan nog toegang tot de Onecta en/of Tado app of kan daar dan niet meer mee worden gecommuniceerd?

In ons gezin maken we gebruik van beide apps voor het bedienen, inschakelen, aanpassen van de airco en warmtepomp.

Nu is de apparatuur voorzien van een BRP069A78 / BRP069C4x wifi module.

Ik ben benieuwd naar jullie reacties.

[Navi]

Kiswum schreef op zaterdag 3 januari 2026 @ 22:36:
Ik heb dit topic doorgelezen en tevens op dit topic meegelezen, maar ik zie het antwoord niet:
https://community.home-as...icial-wifi-modules/644370

Als je de wifi module van Daikin vervangt voor de Faikout wifi module, behoud je dan nog toegang tot de Onecta en/of Tado app of kan daar dan niet meer mee worden gecommuniceerd?

In ons gezin maken we gebruik van beide apps voor het bedienen, inschakelen, aanpassen van de airco en warmtepomp.

Nu is de apparatuur voorzien van een BRP069A78 / BRP069C4x wifi module.

Ik ben benieuwd naar jullie reacties.

Nee je installeert de Faikout (nieuwe naam) naast de Wifi module van Daikin. De Faikout kan niets met Onecta.

[Kiswum]

@Navi Bedankt voor je snelle antwoord!
Dan valt die module/integratie voor nu even af voor HA.

[Lieuwe15]

Instellingen worden vanuit beide doorgegeven. Als ik iets wijzig in onecta, geeft faikin dat ook aan.
Andersom ook.
Zolang beide wifi modules (daikin en Faikin) verbonden zijn, is het via beide aan te sturen.

[Kiswum]

Lieuwe15 schreef op zaterdag 3 januari 2026 @ 22:55:
Instellingen worden vanuit beide doorgegeven. Als ik iets wijzig in onecta, geeft faikin dat ook aan.
Andersom ook.
Zolang beide wifi modules (daikin en Faikin) verbonden zijn, is het via beide aan te sturen.

Oh, ik zou verwachten dat het in plaats van de huidige module komt.
Als er een extra (s21) poort op de apparatuur zit, dan kan ik ze inderdaad beide aansluiten.

Bedankt voor je antwoord!

[Lieuwe15]

Bij mijn perfera kon ik de faikin erbij prikken. Wellicht staat er meer info over op de faikin github en dat dat bij sommige andere types niet het geval is.

[Navi]

Kiswum schreef op zaterdag 3 januari 2026 @ 22:59:
[...]

Oh, ik zou verwachten dat het in plaats van de huidige module komt.
Als er een extra (s21) poort op de apparatuur zit, dan kan ik ze inderdaad beide aansluiten.

Bedankt voor je antwoord!

Voor de duidelijkheid, de Faikout komt op de extra S21 poort en werkt bij mij naast de ingebouwde Wifi. Onecta werkt dus nog gewoon prima.

[VMarc]

ik heb een Daikin FVXM35A aangekocht. Weet iemand of daar de x21 poort nog van werkt?
connector staat er op maar ...
ik heb er zelf een esp32-s3 -mini module op geplaatst zoals het schema van Faikout maar geen leven in te krijgen .Ik zie een mooie pulstrein op mijn TX naar daikin maar krijg nooit antwoord.
heeft iemand dit al geprobeerd

[HenkPiet]

Bij mij is er na een OTA update van de faikin module een extra sensorwaarde tevoorschijn gekomen in Home Assistant. De humiditiy is ook nieuw maar deze waarde lijkt vast te staan op 50% vooralsnog

[ Voor 10% gewijzigd door HenkPiet op 27-01-2026 14:09 ]

[PJ_DnB]

TheLion01 schreef op zondag 26 januari 2025 @ 19:15:
[...]


Ik kan bij deze bevestigen dat de Faikin module uitstekend werkt in mijn type airco Daikin Comfora FTXP-25N! De originele module zit via een andere poort (niet S403) op de PCB van de airco-unit die ik niet kan thuisbrengen. Gelukkig kan de Faikin gewoon op de S403 poort. De Faikin module past ook precies op de plek waar de originele Wi-Fi module zat. Wat geweldig dat er projecten zijn die zulke dingen mogelijk maken. Enorm blij met mijn lokaal bedienbare airco's!

[Afbeelding]

Mijn MHI airco (Slaapkamer) en Daikin AC's harmonieus naast elkaar alsof ze van dezelfde fabrikant zijn.

[Afbeelding]

Heb je dan gebruik gemaakt van de 5P kabel van ali van de post die je daarvoor citeerde?

[Hieperdepiep]

Iemand een Daikin stylish lokaal gemaakt/geintergreed in home Assistant

[Navi]

Hieperdepiep schreef op maandag 16 februari 2026 @ 11:57:
Iemand een Daikin stylish lokaal gemaakt/geintergreed in home Assistant

Ja, 4 stuks, werkt prima met de Faikin.

[Hieperdepiep]

Navi schreef op maandag 16 februari 2026 @ 17:09:
[...]


Ja, 4 stuks, werkt prima met de Faikin.

Dank voor je bericht. Hoe kom ik aan een faikin?

[fleu]

Navi schreef op dinsdag 25 november 2025 @ 13:01:
Dacht ga vandaag ook eens beginnen aan de Faikin installatie in mijn Daikin Stylish FTXA35BT. (2023)

Had een verloopkabeltje gekocht van de Faikin naar Dupont stekkers, maar helaas, ik heb het nieuwe model airco en daar is de S21 stekker weer kleiner......zucht. Die 2.5mm dupont pinnetjes passen er dus niet in.

Deze in 5P:
https://nl.aliexpress.com...L9yz&gatewayAdapt=glo2nld

Heb nu de S21 stekker besteld, volgens mij de PAP-05V-S met een pigtail eraan, en verbind die dan wel aan de Faikin stekker om zo zelf het verloopje te maken..

Nu deze in 5 pins:
https://nl.aliexpress.com...O18c&gatewayAdapt=glo2nld

Ook zit de printplaat bij mij op z'n kop, maar PIN 1 is toch de linkerpin:
[Afbeelding]

Vandaag precies hetzelfde meegemaakt . de 2.54 aansluiting is perfect voor de Faikin maar voor de Daikin (FTXM35A2V1B) te klein

Is het deze link . female, 10 cm, 5P dat je besteld hebt? en paste deze?

[fleu]

Hieperdepiep schreef op maandag 16 februari 2026 @ 21:31:
[...]


Dank voor je bericht. Hoe kom ik aan een faikin?

https://www.tindie.com/pr...-wifi-air-con-controller/

[joostnl]

fleu schreef op zondag 22 maart 2026 @ 18:27:
[...]


Vandaag precies hetzelfde meegemaakt . de 2.54 aansluiting is perfect voor de Faikin maar voor de Daikin (FTXM35A2V1B) te klein

Is het deze link . female, 10 cm, 5P dat je besteld hebt? en paste deze?

[Afbeelding]

[Afbeelding]

Is het je gelukt hem aan te sluiten met de ali kabel?

[fleu]

joostnl schreef op vrijdag 1 mei 2026 @ 19:46:
[...]


Is het je gelukt hem aan te sluiten met de ali kabel?

Yes gelukt met de kabels van de link. Wel de connector naar de s21 poort beetje moeten bijvijlen. Maar werken perfect nu 🙌 bedankt

[rwijnhov]

Iemand een faikin te koop? Zo ja, graag een DM.

[brigges]

Goedemiddag

Ik ben voornemens om een Daikin met 3 units aan te schaffen.
Het betreft CTXF35C en CTXF25C units. Ze worden geleverd
met 'gratis' Wifi module.
Iemand ervaring dat deze units local, dus met faikin, zijn aan te sturen
en de wifi te verwijderen?


Nevermind, antwoord al gevonden. Er zit een S21 connector op.

[ Voor 11% gewijzigd door brigges op 22-06-2026 15:37 ]
