Dan sta je in de keuken en bedenk je ohja broodrooster, airfryer, tosti ijzer, wafel ijzer... haha
Anyway. Waterkoker.

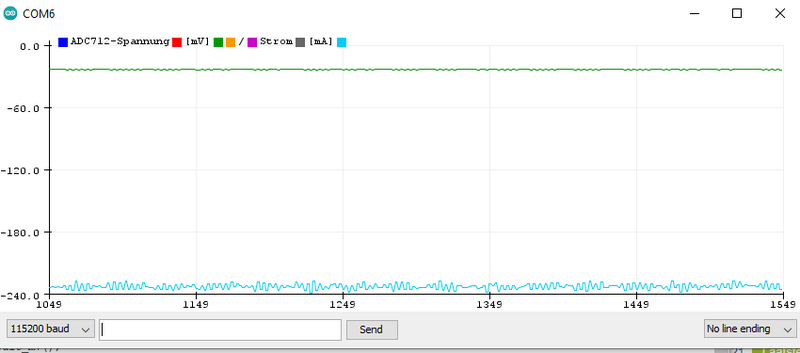

Zonder load kreeg ik nu dit:
:fill(white):strip_exif()/f/image/Wh937IV0oW0Hm4vM7xMMZPpj.png?f=user_large)
Met waterkoker load:
:fill(white):strip_exif()/f/image/P5m8dZKQT5VoKe0sbcv6d84w.png?f=user_large)
En in de monitor zag er dat zo uit (even gedeelte gepakt):
Haha dankje. Ik snap wat je bedoelt.:
@Plenkske ja tuurlijk ongeduldig ik hoopte dat je het gevonden had ..geeft altijd veel zelfvoldoending (hoewel het vaak iets simpels is en je liefst met je hoofd tegen de muur bonkt
en ik gun het je gewoon .. dit suc6 gevoel
Dit hele gedoe rondom de ACS / ADS heeft me al meer tijd gekost denk ik dan alle andere sensoren/soldeerwerk etc. bij elkaar
Maargoed, we komen nu wel weer iets verder. Het zal nu nog naar bruikbare uitkomsten uit de code moeten komen.
Ja, daar dacht ik ook aan.
Toen herinnerde ik me deze library: https://github.com/RobTillaart/ADS1X15
Ben ik nu aan het testen op hoogste snelheid en ook de I2C wireclock verhoogd.
C:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| #include "ADS1X15.h" // choose you sensor // ADS1013 ADS(0x48); // ADS1014 ADS(0x48); // ADS1015 ADS(0x48); // ADS1113 ADS(0x48); // ADS1114 ADS(0x48); ADS1115 ADS(0x48); float zeroPoint = 300; int16_t totalVolts; float Voltage; float Current; float Power; void setup() { Serial.begin(115200); Serial.println(__FILE__); Serial.print("ADS1X15_LIB_VERSION: "); Serial.println(ADS1X15_LIB_VERSION); ADS.begin(); ADS.setWireClock(400000); ADS.setGain(2); // 2.048 volt ADS.setDataRate(7); // fast = 7 // ADS.setMode(0); // continuous mode // ADS.readADC(0); // first read to trigger } void loop() { MeasurePower(); PrintSerial(); //delay(1000); } void MeasurePower() { // totalVolts = ADS.getValue(); // float f = ADS.toVoltage(1); // voltage factor totalVolts = ADS.readADC_Differential_0_1(); Voltage = ADS.toVoltage(totalVolts+zeroPoint); //Converts the raw data to mV (* 0.1875), then to V (/1000) //Voltage = totalVolts * f; Current = Voltage / 0.1; //Watt = U * I Power = 230 * Current; } void PrintSerial() { //Serial.print(totalVolts); //print time in seconds // Serial.print("\t"); //space as delimiter Serial.print(Voltage,3); Serial.print("\t"); Serial.print(Current,3); Serial.print("\t"); Serial.println(Power,3); //we do a linebreak together with the last print } |
(zeropoint 300 kwam ik op uit toen ik die nog op 0 had staan)

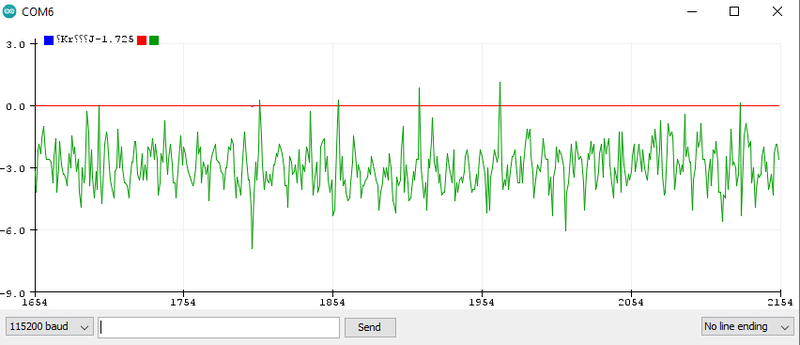

Zonder load (groen is power in watts)
:fill(white):strip_exif()/f/image/Xmrt4XwgZVO9jeG7K2CaoqiJ.png?f=user_large)
Met load waterkoker
:fill(white):strip_exif()/f/image/YJmeCSYuJBVFj1PCNPZUwjxC.png?f=user_large)

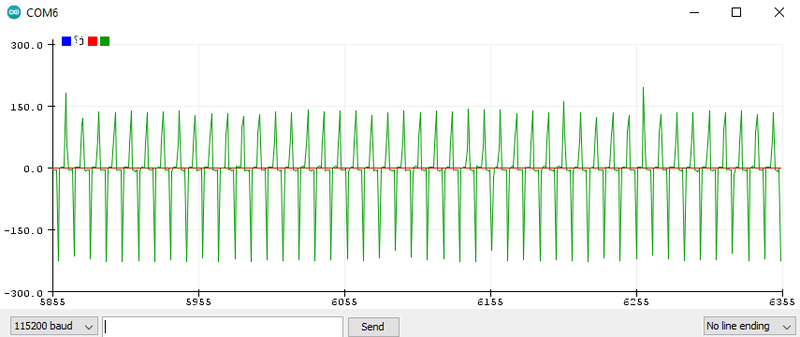

En zo ziet een telefoonlader(60W) er dan uit:
:fill(white):strip_exif()/f/image/B6R5t6aUevzaqgUZztG9FtTC.png?f=user_large)
[ Voor 18% gewijzigd door Plenkske op 01-06-2021 16:59 ]
ik zat een beetje vooruit te denken morgen / overmorgen komen de spullen binnen om het aan te sluiten en geschikt te maken voor buiten gebruik
Wellicht dat ik het net zoals @Ep Woody toch bij de chloordispenser(zijn ZWS) neer mik (er net voor) ..
ik vraag me af of ik verschil(len) zie als ik met de bypass ga spelen (meer/minder flow )
Tenminste by de pomp verwacht ik 0, 4,7 liter per uur of 7,2liter per uur .. (lees 3 "standaardwaardes" met weinig variatie zeg maar ..
Terwijl als ik hem voorbij de bypass zet dan meet ik ook de impact v.d bypass configuratie
In "theorie" zou het niet uitmaken waar de flow meter zit maar dat valt later te bevestigen / ontkrachten
Tja vanalles
MIN .. wtf ? net ff pomp uit & aangezet en in de + .. wauw ..
Ah ventilator kan ik morgen wel eens proberen. Lampen heb ik alleen in led dus dat schiet niet op.
Waterkoker was overigens ook wel aardig stabiel hoor.
En de Ampere die ik er nu uit krijg klopt al aardig
eindelijk Nu was mijn vraag dus nog of ik de omzetting naar Watts nog kan verbeteren.
Voor een tijds test is de verbruiker imho minder relevant 3w of 1 v.d 3 standen van een ventilator ..:
[...]
Ah ventilator kan ik morgen wel eens proberen. Lampen heb ik alleen in led dus dat schiet niet op.
Waterkoker was overigens ook wel aardig stabiel hoor.
En de Ampere die ik er nu uit krijg klopt al aardig
Nu was mijn vraag dus nog of ik de omzetting naar Watts nog kan verbeteren.
Gewoon aanzetten en weglopen .. wat je wilt zien is een constante meting toch ?
maaruh
u don it ..Beetje het zelfde met de tempsensors "droog" laten draaien zolang ik geen gekke pieken zag vertelde me dat de sensor "stabiel" was het accuraat zijn tja .. dat vind ik een ander punt . (zeker iets om te doen maar minder haast imho) ben nog met tasmota aan het spelen en node-red code .
Of ik ga naar espeasy oid .. eens zoeken voor flowmeter .. en npn sensor(s) .. gelukkig kan je via tasmota een "firmware" update doen naar espeasy via hun OTA mechanisme
[ Voor 15% gewijzigd door vso op 01-06-2021 22:18 ]
Tja vanalles
Nou, ik hoop dat mijn plan nog te redden is, vandaag een post hier in dit topic:
Ik heb een ph-803 controller gekocht. Deze kan een stekker schakelen aan de hand van een bepaalde PH/ORP waarde welke is in te stellen.
nu is het meetbereik van de ORP -2000<>2000mV, dus ik dacht, dat komt wel goed. Kan die mooi mijn electrolyse kast schakelen.
Kom ik er nu achter dat ie dat wel kan meten, maar alleen kan schakelen tussen de -500<>500mV.....
Aangezien instellen dmv een potmeter gaat wil ik kijken of ik het regelbereik kan aanpassen door een andere potmeter te installeren.
Heeft zeker niemand ervaring mee he?
Ik heb een ph-803 controller gekocht. Deze kan een stekker schakelen aan de hand van een bepaalde PH/ORP waarde welke is in te stellen.
nu is het meetbereik van de ORP -2000<>2000mV, dus ik dacht, dat komt wel goed. Kan die mooi mijn electrolyse kast schakelen.
Kom ik er nu achter dat ie dat wel kan meten, maar alleen kan schakelen tussen de -500<>500mV.....
Aangezien instellen dmv een potmeter gaat wil ik kijken of ik het regelbereik kan aanpassen door een andere potmeter te installeren.
Heeft zeker niemand ervaring mee he?
@Jazsie weet ik 100% zeker dat hij ervaring heeft en de elektra kennis (naast @Tinusvolkel oid) @Koffie wellicht ? dunno:
Nou, ik hoop dat mijn plan nog te redden is, vandaag een post hier in dit topic:
Ik heb een ph-803 controller gekocht. Deze kan een stekker schakelen aan de hand van een bepaalde PH/ORP waarde welke is in te stellen.
nu is het meetbereik van de ORP -2000<>2000mV, dus ik dacht, dat komt wel goed. Kan die mooi mijn electrolyse kast schakelen.
Kom ik er nu achter dat ie dat wel kan meten, maar alleen kan schakelen tussen de -500<>500mV.....
Aangezien instellen dmv een potmeter gaat wil ik kijken of ik het regelbereik kan aanpassen door een andere potmeter te installeren.
Heeft zeker niemand ervaring mee he?
Tja vanalles
Heb al in het duits iets gevonden dat dit wel moet kunnen werken:
link
Wat ik vooral vervelend vind is de mededeling dat die probes uit de hoofdflow gehangen dienen te worden
Eens even gaan denken hoe ik dat een beetje betaalbaar ga oplossen
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SSV6JJtlG0DFlpHyjXdDtY7B.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jEUoU3WnPbIoTL711UnSci68.jpg?f=user_large)
Dit zou je inderdaad kunnen aanpassen door middel van het veranderen van de potmeter met een ander waarde,:
Nou, ik hoop dat mijn plan nog te redden is, vandaag een post hier in dit topic:
Ik heb een ph-803 controller gekocht. Deze kan een stekker schakelen aan de hand van een bepaalde PH/ORP waarde welke is in te stellen.
nu is het meetbereik van de ORP -2000<>2000mV, dus ik dacht, dat komt wel goed. Kan die mooi mijn electrolyse kast schakelen.
Kom ik er nu achter dat ie dat wel kan meten, maar alleen kan schakelen tussen de -500<>500mV.....
Aangezien instellen dmv een potmeter gaat wil ik kijken of ik het regelbereik kan aanpassen door een andere potmeter te installeren.
Heeft zeker niemand ervaring mee he?
welk waarde kan ik zo niet zeggen zonder te meten...
Leuk bedacht hoe die persoon dat doet maar dat is meer een omweg
.Ik lees de waardes uit en stuur ze vervolgens naar MQTT en die komt dan weer in Home Assistant terecht.
Wel doe ik de aansturing lokaal regelen en HA is enkel om uit te lezen en bij te sturen. Moet er niet aan denken dat er iets mis is met je Domotica (en dat gebeurd wel vaker bij een tweaker) en je zwembad ligt "plat"
.Er zijn geen 0-10v probe, wil je dat hebben dan zal er toch echt een module oid tussen moeten komen die het signaal vertaalt..
mbt je chlorinator, 6 jaar is mooie leeftijd. Er zijn genoeg andere maar die zijn ook stukken duurder.
Intex is wat dat betreft gewoon het goedkoopste.
Helaas heeft een zoutcel niet het eeuwige leven...
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
thxs voor de feedback/bevestiging, ga er binnekort eens naar kijken.:
[...]
Dit zou je inderdaad kunnen aanpassen door middel van het veranderen van de potmeter met een ander waarde,
welk waarde kan ik zo niet zeggen zonder te meten...
[...]
Leuk bedacht hoe die persoon dat doet maar dat is meer een omweg
Ik lees de waardes uit en stuur ze vervolgens naar MQTT en die komt dan weer in Home Assistant terecht.
Wel doe ik de aansturing lokaal regelen en HA is enkel om uit te lezen en bij te sturen. Moet er niet aan denken dat er iets mis is met je Domotica (en dat gebeurd wel vaker bij een tweaker) en je zwembad ligt "plat"
Er zijn geen 0-10v probe, wil je dat hebben dan zal er toch echt een module oid tussen moeten komen die het signaal vertaalt..
mbt je chlorinator, 6 jaar is mooie leeftijd. Er zijn genoeg andere maar die zijn ook stukken duurder.
Intex is wat dat betreft gewoon het goedkoopste.
Helaas heeft een zoutcel niet het eeuwige leven...
Nu kwam ik er ook achter dat men niet aanraad om de probes rechtstreeks in de hoofd-flow te hangen, maar via een bypass.
Nu moet ik nog maar eens kijken hoe ik dat wil maken, maar het idee is om na het filter een aftakking van de hoofd 50mm lijn te maken van bijv 32mm met een klein kogelkraantje.
Vervolgens weer naar 50mm en daar de aanboorzadels op zetten.
En vervolgens weer terug naar de hoofdlijn.
De kant en klaar oplossingen zijn sterves duur (150€.... voor een meetkamer)
Zoiets kan je zelf maken:
Zo ongeveer ga ik het ook zelf maken voor mijn probes/flow/temp sensors.
Aanvoer is dan vlak na de filter, uitvoer is vlak voor je pomp.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
ik had geen voeding en 5v continue op de esp is niet geadviseerd .. lees ik
Daarnaast kan ik gewoon mijn zwembad-stofzuiger (intex 75,- oid) die via USB opgeladen moet worden gewoon stekkers swappen en/of mijn usb draaispit voor de bbq inpluggen
die esp draait 2 dagen door dus zo'n haast met terug pluggen is er dan niet moet alleen een voltage divider erbij zetten zodat ik een alarm kan hebben wanneer het tijd wordt voor hij weer wil sabbelen aan de netstroom
Tja vanalles
:strip_icc():strip_exif()/u/65598/Sothpark-Erwin-Sm2.jpg?f=community)
Dat moet je dan alle esp's in mijn huis, tuin en schuur vertellen die al jaren op oude telefoon usb stekkers draaien....:
[...]
ik had geen voeding en 5v continue op de esp is niet geadviseerd .. lees ik
Daarnaast kan ik gewoon mijn zwembad-stofzuiger (intex 75,- oid) die via USB opgeladen moet worden gewoon stekkers swappen en/of mijn usb draaispit voor de bbq inpluggen
moet alleen een voltage divider erbij zetten zodat ik een alarm kan hebben wanneer het tijd wordt voor hij weer wil sabbelen aan de netstroom
Ik snap hem VSO
Even trouwens wat context waarom ik ineens in dit topic zit te blaten;
Momenteel heb ik een Intex van 2x3x80cm hoog; kansloos qua formaat en ik denk een kleine 3000l maar kleine kinderen dus je moet iets. Ooit komt er waarschijnlijk een 400 x 200 x 122 of groter; ik kan op mijn terras ook 503x274x122 kwijt, maar dan moeten de kinderen wel een A diploma hebben (jongste is 2 en moet nog beginnen) dus dat is lange termijn denken.
De zandfilter had ik ooit bij Cranendonck gekocht met een pomp die veel ste veel stroom verbruikte en daarnaast vrijwel 0 flow had. Toen vorig jaar de zandfilter lek was had ik al een nieuwe pomp op de zandfilter staan, namelijk een Aqua Vario Plus welke 14 m³/uur pompt en geschikt is voor zwembaden tot 56 kuub
. Uiteraard heb ik geen 14 m³/uur door mijn zandfilter gepompt (daar zat toen nog glas in) maar hij was lek en er moest daarom toch een nieuwe zandfilter komen. De nieuwe jongen is een MFV24 geworden wat helemaal matched met de pomp capaciteit en de grootte van het zwembad.
Aangezien er 120kg zand in kan lijkt het mij niet slim om dat ieder jaar opnieuw op te gaan bouwen, dus is het plan dat ik mijn 'technische' ruimte achter mijn schuur ga maken waar het uit het zicht staat + uit het spetter geweld van de kinderen.
Daarnaast heb ik nu nog als verwarming een EPDM solar mat liggen die heel de dag in de schaduw ligt en dus niet heel efficient werkt (circuit draait op een losse pomp overigens)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bbSSCt7nPA21GP9ORk71kBSs.jpg?f=user_large)
Ik heb dus ook al 2 temperatuur sensoren gekocht;
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kJaf6dgNAUkmIw2QS4AB08JP.jpg?f=user_large)
Ik draai nu nog op chloor en zit te overwegen om een W'eau Full Inverter 7,6kW zwembad warmtepomp aan te schaffen omdat dit beest alsnog voor zwembaden tot (geadviseerd) 21m3 is, en ik nooit hierboven ga komen. Tenzij jullie enorm goede redenen zouden hebben om een model hoger aan te schaffen natuurlijk.
Omdat het idee was dat ik mijn eigen 'poolboy' wil ga maken (zo noem ik mijn zwembad computer project) dacht ik dat ik maar eens hier aan ga haken :-) Vooralsnog zou ik alleen vragen hebben hoe je de chemicalien veilig aan je zwembad zou toevoegen, d.w.z. sluit je de doseerpomp aan op een stuk PVC en laat je het zo in de pijp druppelen of laat je het puur in je zwembad druppelen (ik mag hopen het eerste); daarnaast heb ik me er vorig jaar ook ooit in gelezen dat je bijv. eerst chloor moet doen en dan dat andere spul (of net andersom) en zoiezo na de meetpennen pas, toch?
Enfin; ik heb zelf in het verleden al een aantal ESP projectjes gemaakt, heb een Zigbee netwerk, home assistant, node-red en mqtt draaien op mijn eigen home automation server en stuur bijv. mijn rolluiken aan via node-red als de zon op het huis staat en het warmer word dan 25 graden. De airco moet ook nog geautomatiseerd worden en zo zijn er nog 100-en andere home automation projecten maar de vrouw verwacht dat ik me nu op het zwembad richt.

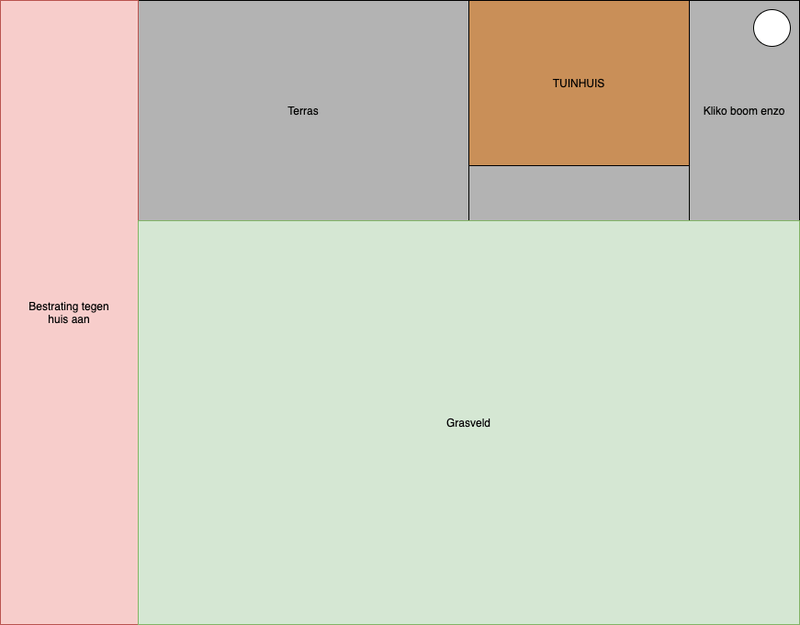

Zo ziet mijn tuin er nu uit van boven (grofweg, om je een beeld te geven)
/f/image/vCy5fgLaaL5g7Mue0nKIYoiE.png?f=fotoalbum_large)
Vanuit het tuinhuis ligt er een mantelbuis richting de meterkast, dus ik zou in theorie het tuinhuis op de fase kunnen zetten die het minste belast is qua stroom. Er is nu stroom via een grondkabel aangesloten dus de mantelbuis is 'extra' voor de toekomst; als de boom ooit weggaat en ik bijv. zonnepanelen op mijn tuinhuis leg. Ik zit vol op het zuiden dus heb maximale opbrengst dan. Boven het terras komt ooit nog een overkapping waar dan het zwembad gewoon onder komt te staan en misschien zelfs langer kan blijven staan.
Ik ben een sucker voor local control; dus het systeem moet bedienbaar zijn en ook bedienbaar zijn als het internet eruit ligt of docker plat ligt zeg maar. Ik vind dat home automation een toevoeging moet zijn, geen basis behoefte.
Genoeg details denk ik zo
Nu wil ik dus mijn pomp en zandfilter rechts bij de boom plaatsen, daarvoor moet een (50mm) buis door mijn tuinhuis gelegd worden wat ook niet het probleem is, maar wat wel het probleem is of waar de vraag over gaat is hoe ik het ga aansluiten met het oog op automation.
Ik wil dus graag kunnen meten:
- Buitentemperatuur (want ik kan je vertellen dat een Hue motion sensor geen accurate waarde geeft als de zon erop schijnt - en zelfs de temperatuur uit Home Assistant er vanmorgen 6 graden naast zat)
- Temperatuur dmv sensoren welke ik hierboven al getoond heb; ik denk aan zwembad aanvoer en inverter uitvoer evt?
- pH (toekomst) + Automatise sturing hiervan dmv injectie
- ORP (toekomst) + Automatise sturing hiervan dmv injectie
- Stroom meting en sturing pomp (kan dmv een zigbee plug, ik heb de pomp zelf nog niet opengemaakt om te kijken of ik hem ook met een ESP zou kunnen automatiseren) dit is eigenlijk puur om te kijken of het systeem werkt, en zou ook met een tweetal tasmota's geregeld kunnen worden.
- "Stretch goal" Ik zit erover te denken om bijv. 1 of 2 extra circuits dmv een kogelkraan te kunnen sturen; denk dan aan een DIY tipping bucket of een Laminar flow nozzle.
- Flow meting (wat is het nut hiervan eigenlijk?)
Voor de pH en ORP heb ik al vorig jaar onderzoek gedaan, zal de linkjes hier eens plaatsen ter lering en vermaak;
- Aanboorzadel met electrodehouder en injectie aansluiting
- Arduino pH and ORP/chlorine data logger
- Measuring pH and ORP with Arduino (helaas zijn hier de plaatjes inmiddels verdwenen, maar videotje van het project is er nog wel)
- ORP / PH / Temperature Data Logger
- Contrôle et supervision de la piscine (Google translate is your friend)
- losse unit als injector
Ik wil dus voornamelijk weten hoe ik mijn PVC NU moet leggen zonder dat ik bijv. al een warmtepomp heb maar er toch al op voorbereid wil zijn; moet ik die al bijv. uitvoeren met een bepaalde kogelkraan zodat ik hem later kan automatiseren?
Even trouwens wat context waarom ik ineens in dit topic zit te blaten;
Momenteel heb ik een Intex van 2x3x80cm hoog; kansloos qua formaat en ik denk een kleine 3000l maar kleine kinderen dus je moet iets. Ooit komt er waarschijnlijk een 400 x 200 x 122 of groter; ik kan op mijn terras ook 503x274x122 kwijt, maar dan moeten de kinderen wel een A diploma hebben (jongste is 2 en moet nog beginnen) dus dat is lange termijn denken.
De zandfilter had ik ooit bij Cranendonck gekocht met een pomp die veel ste veel stroom verbruikte en daarnaast vrijwel 0 flow had. Toen vorig jaar de zandfilter lek was had ik al een nieuwe pomp op de zandfilter staan, namelijk een Aqua Vario Plus welke 14 m³/uur pompt en geschikt is voor zwembaden tot 56 kuub
. Uiteraard heb ik geen 14 m³/uur door mijn zandfilter gepompt (daar zat toen nog glas in) maar hij was lek en er moest daarom toch een nieuwe zandfilter komen. De nieuwe jongen is een MFV24 geworden wat helemaal matched met de pomp capaciteit en de grootte van het zwembad.Aangezien er 120kg zand in kan lijkt het mij niet slim om dat ieder jaar opnieuw op te gaan bouwen, dus is het plan dat ik mijn 'technische' ruimte achter mijn schuur ga maken waar het uit het zicht staat + uit het spetter geweld van de kinderen.
Daarnaast heb ik nu nog als verwarming een EPDM solar mat liggen die heel de dag in de schaduw ligt en dus niet heel efficient werkt (circuit draait op een losse pomp overigens)
Ik heb dus ook al 2 temperatuur sensoren gekocht;
Ik draai nu nog op chloor en zit te overwegen om een W'eau Full Inverter 7,6kW zwembad warmtepomp aan te schaffen omdat dit beest alsnog voor zwembaden tot (geadviseerd) 21m3 is, en ik nooit hierboven ga komen. Tenzij jullie enorm goede redenen zouden hebben om een model hoger aan te schaffen natuurlijk.
Omdat het idee was dat ik mijn eigen 'poolboy' wil ga maken (zo noem ik mijn zwembad computer project) dacht ik dat ik maar eens hier aan ga haken :-) Vooralsnog zou ik alleen vragen hebben hoe je de chemicalien veilig aan je zwembad zou toevoegen, d.w.z. sluit je de doseerpomp aan op een stuk PVC en laat je het zo in de pijp druppelen of laat je het puur in je zwembad druppelen (ik mag hopen het eerste); daarnaast heb ik me er vorig jaar ook ooit in gelezen dat je bijv. eerst chloor moet doen en dan dat andere spul (of net andersom) en zoiezo na de meetpennen pas, toch?
Enfin; ik heb zelf in het verleden al een aantal ESP projectjes gemaakt, heb een Zigbee netwerk, home assistant, node-red en mqtt draaien op mijn eigen home automation server en stuur bijv. mijn rolluiken aan via node-red als de zon op het huis staat en het warmer word dan 25 graden. De airco moet ook nog geautomatiseerd worden en zo zijn er nog 100-en andere home automation projecten maar de vrouw verwacht dat ik me nu op het zwembad richt.
Zo ziet mijn tuin er nu uit van boven (grofweg, om je een beeld te geven)
:fill(white):strip_exif()/f/image/vCy5fgLaaL5g7Mue0nKIYoiE.png?f=user_large)
Vanuit het tuinhuis ligt er een mantelbuis richting de meterkast, dus ik zou in theorie het tuinhuis op de fase kunnen zetten die het minste belast is qua stroom. Er is nu stroom via een grondkabel aangesloten dus de mantelbuis is 'extra' voor de toekomst; als de boom ooit weggaat en ik bijv. zonnepanelen op mijn tuinhuis leg. Ik zit vol op het zuiden dus heb maximale opbrengst dan. Boven het terras komt ooit nog een overkapping waar dan het zwembad gewoon onder komt te staan en misschien zelfs langer kan blijven staan.
Ik ben een sucker voor local control; dus het systeem moet bedienbaar zijn en ook bedienbaar zijn als het internet eruit ligt of docker plat ligt zeg maar. Ik vind dat home automation een toevoeging moet zijn, geen basis behoefte.
Genoeg details denk ik zo
Nu wil ik dus mijn pomp en zandfilter rechts bij de boom plaatsen, daarvoor moet een (50mm) buis door mijn tuinhuis gelegd worden wat ook niet het probleem is, maar wat wel het probleem is of waar de vraag over gaat is hoe ik het ga aansluiten met het oog op automation.
Ik wil dus graag kunnen meten:
- Buitentemperatuur (want ik kan je vertellen dat een Hue motion sensor geen accurate waarde geeft als de zon erop schijnt - en zelfs de temperatuur uit Home Assistant er vanmorgen 6 graden naast zat)
- Temperatuur dmv sensoren welke ik hierboven al getoond heb; ik denk aan zwembad aanvoer en inverter uitvoer evt?
- pH (toekomst) + Automatise sturing hiervan dmv injectie
- ORP (toekomst) + Automatise sturing hiervan dmv injectie
- Stroom meting en sturing pomp (kan dmv een zigbee plug, ik heb de pomp zelf nog niet opengemaakt om te kijken of ik hem ook met een ESP zou kunnen automatiseren) dit is eigenlijk puur om te kijken of het systeem werkt, en zou ook met een tweetal tasmota's geregeld kunnen worden.
- "Stretch goal"
Ik zit erover te denken om bijv. 1 of 2 extra circuits dmv een kogelkraan te kunnen sturen; denk dan aan een DIY tipping bucket of een Laminar flow nozzle.- Flow meting (wat is het nut hiervan eigenlijk?)
Voor de pH en ORP heb ik al vorig jaar onderzoek gedaan, zal de linkjes hier eens plaatsen ter lering en vermaak;
- Aanboorzadel met electrodehouder en injectie aansluiting
- Arduino pH and ORP/chlorine data logger
- Measuring pH and ORP with Arduino (helaas zijn hier de plaatjes inmiddels verdwenen, maar videotje van het project is er nog wel)
- ORP / PH / Temperature Data Logger
- Contrôle et supervision de la piscine (Google translate is your friend)
- losse unit als injector
Ik wil dus voornamelijk weten hoe ik mijn PVC NU moet leggen zonder dat ik bijv. al een warmtepomp heb maar er toch al op voorbereid wil zijn; moet ik die al bijv. uitvoeren met een bepaalde kogelkraan zodat ik hem later kan automatiseren?
Veel info:
Ik snap hem VSO
Even trouwens wat context waarom ik ineens in dit topic zit te blaten;
Momenteel heb ik een Intex van 2x3x80cm hoog; kansloos qua formaat en ik denk een kleine 3000l maar kleine kinderen dus je moet iets. Ooit komt er waarschijnlijk een 400 x 200 x 122 of groter; ik kan op mijn terras ook 503x274x122 kwijt, maar dan moeten de kinderen wel een A diploma hebben (jongste is 2 en moet nog beginnen) dus dat is lange termijn denken.
De zandfilter had ik ooit bij Cranendonck gekocht met een pomp die veel ste veel stroom verbruikte en daarnaast vrijwel 0 flow had. Toen vorig jaar de zandfilter lek was had ik al een nieuwe pomp op de zandfilter staan, namelijk een Aqua Vario Plus welke 14 m³/uur pompt en geschikt is voor zwembaden tot 56 kuub
Aangezien er 120kg zand in kan lijkt het mij niet slim om dat ieder jaar opnieuw op te gaan bouwen, dus is het plan dat ik mijn 'technische' ruimte achter mijn schuur ga maken waar het uit het zicht staat + uit het spetter geweld van de kinderen.
Daarnaast heb ik nu nog als verwarming een EPDM solar mat liggen die heel de dag in de schaduw ligt en dus niet heel efficient werkt (circuit draait op een losse pomp overigens)
[Afbeelding]
Ik heb dus ook al 2 temperatuur sensoren gekocht;
[Afbeelding]
Ik draai nu nog op chloor en zit te overwegen om een W'eau Full Inverter 7,6kW zwembad warmtepomp aan te schaffen omdat dit beest alsnog voor zwembaden tot (geadviseerd) 21m3 is, en ik nooit hierboven ga komen. Tenzij jullie enorm goede redenen zouden hebben om een model hoger aan te schaffen natuurlijk.
Omdat het idee was dat ik mijn eigen 'poolboy' wil ga maken (zo noem ik mijn zwembad computer project) dacht ik dat ik maar eens hier aan ga haken :-) Vooralsnog zou ik alleen vragen hebben hoe je de chemicalien veilig aan je zwembad zou toevoegen, d.w.z. sluit je de doseerpomp aan op een stuk PVC en laat je het zo in de pijp druppelen of laat je het puur in je zwembad druppelen (ik mag hopen het eerste); daarnaast heb ik me er vorig jaar ook ooit in gelezen dat je bijv. eerst chloor moet doen en dan dat andere spul (of net andersom) en zoiezo na de meetpennen pas, toch?
Enfin; ik heb zelf in het verleden al een aantal ESP projectjes gemaakt, heb een Zigbee netwerk, home assistant, node-red en mqtt draaien op mijn eigen home automation server en stuur bijv. mijn rolluiken aan via node-red als de zon op het huis staat en het warmer word dan 25 graden. De airco moet ook nog geautomatiseerd worden en zo zijn er nog 100-en andere home automation projecten maar de vrouw verwacht dat ik me nu op het zwembad richt.
Zo ziet mijn tuin er nu uit van boven (grofweg, om je een beeld te geven)
[Afbeelding]
Vanuit het tuinhuis ligt er een mantelbuis richting de meterkast, dus ik zou in theorie het tuinhuis op de fase kunnen zetten die het minste belast is qua stroom. Er is nu stroom via een grondkabel aangesloten dus de mantelbuis is 'extra' voor de toekomst; als de boom ooit weggaat en ik bijv. zonnepanelen op mijn tuinhuis leg. Ik zit vol op het zuiden dus heb maximale opbrengst dan. Boven het terras komt ooit nog een overkapping waar dan het zwembad gewoon onder komt te staan en misschien zelfs langer kan blijven staan.
Ik ben een sucker voor local control; dus het systeem moet bedienbaar zijn en ook bedienbaar zijn als het internet eruit ligt of docker plat ligt zeg maar. Ik vind dat home automation een toevoeging moet zijn, geen basis behoefte.
Genoeg details denk ik zo
Nu wil ik dus mijn pomp en zandfilter rechts bij de boom plaatsen, daarvoor moet een (50mm) buis door mijn tuinhuis gelegd worden wat ook niet het probleem is, maar wat wel het probleem is of waar de vraag over gaat is hoe ik het ga aansluiten met het oog op automation.
Ik wil dus graag kunnen meten:
- Buitentemperatuur (want ik kan je vertellen dat een Hue motion sensor geen accurate waarde geeft als de zon erop schijnt - en zelfs de temperatuur uit Home Assistant er vanmorgen 6 graden naast zat)
- Temperatuur dmv sensoren welke ik hierboven al getoond heb; ik denk aan zwembad aanvoer en inverter uitvoer evt?
- pH (toekomst) + Automatise sturing hiervan dmv injectie
- ORP (toekomst) + Automatise sturing hiervan dmv injectie
- Stroom meting en sturing pomp (kan dmv een zigbee plug, ik heb de pomp zelf nog niet opengemaakt om te kijken of ik hem ook met een ESP zou kunnen automatiseren) dit is eigenlijk puur om te kijken of het systeem werkt, en zou ook met een tweetal tasmota's geregeld kunnen worden.
- "Stretch goal"
- Flow meting (wat is het nut hiervan eigenlijk?)
Voor de pH en ORP heb ik al vorig jaar onderzoek gedaan, zal de linkjes hier eens plaatsen ter lering en vermaak;
- Aanboorzadel met electrodehouder en injectie aansluiting
- Arduino pH and ORP/chlorine data logger
- Measuring pH and ORP with Arduino (helaas zijn hier de plaatjes inmiddels verdwenen, maar videotje van het project is er nog wel)
- ORP / PH / Temperature Data Logger
- Contrôle et supervision de la piscine (Google translate is your friend)
- losse unit als injector
Ik wil dus voornamelijk weten hoe ik mijn PVC NU moet leggen zonder dat ik bijv. al een warmtepomp heb maar er toch al op voorbereid wil zijn; moet ik die al bijv. uitvoeren met een bepaalde kogelkraan zodat ik hem later kan automatiseren?
Ik reageer via telefoon dus ik hou het voor nu kort.
De warmtepomp die je op het oog hebt is voor 21 kuub te weinig. Je moet eigenlijk kijken naar de power bij 15 graden buitentemperatuur en als je dat x 2 a 3 doet zit je safe.
Voor een accurate buitentemperatuur heb je een sensor nodig in een zogenaamde weerhut / beschermkap. Fatsoenlijke weerstations hebben dat standaard maar zijn ook wel los te koop voor DIY.
Verder kan @Jazsie ook nog advies geven over WP en ph/orp meting en doseren.
Qua pvc: zorg gewoon dat je een 50mm buis x 2 hebt liggen (heen en terug). Kogelkranen etc wil je toch bovengronds doen dus dat sluit je dan later aan.
Ook jij mag plagen:
[...]
begrijpend lees is niet je vakof mag ik niet meer plagen
Begrijpend lezen is misschien niet echt mijn vak, begrijpend schrijven ook niet van sommige andere mensen
Toevoegen doe je via je pijpleiding die richting bad gaat, nooit direct in het bad.:
Ik snap hem VSO
Even trouwens wat context waarom ik ineens in dit topic zit te blaten;
Momenteel heb ik een Intex van 2x3x80cm hoog; kansloos qua formaat en ik denk een kleine 3000l maar kleine kinderen dus je moet iets. Ooit komt er waarschijnlijk een 400 x 200 x 122 of groter; ik kan op mijn terras ook 503x274x122 kwijt, maar dan moeten de kinderen wel een A diploma hebben (jongste is 2 en moet nog beginnen) dus dat is lange termijn denken.
De zandfilter had ik ooit bij Cranendonck gekocht met een pomp die veel ste veel stroom verbruikte en daarnaast vrijwel 0 flow had. Toen vorig jaar de zandfilter lek was had ik al een nieuwe pomp op de zandfilter staan, namelijk een Aqua Vario Plus welke 14 m³/uur pompt en geschikt is voor zwembaden tot 56 kuub
Aangezien er 120kg zand in kan lijkt het mij niet slim om dat ieder jaar opnieuw op te gaan bouwen, dus is het plan dat ik mijn 'technische' ruimte achter mijn schuur ga maken waar het uit het zicht staat + uit het spetter geweld van de kinderen.
Daarnaast heb ik nu nog als verwarming een EPDM solar mat liggen die heel de dag in de schaduw ligt en dus niet heel efficient werkt (circuit draait op een losse pomp overigens)
[Afbeelding]
Ik heb dus ook al 2 temperatuur sensoren gekocht;
[Afbeelding]
Ik draai nu nog op chloor en zit te overwegen om een W'eau Full Inverter 7,6kW zwembad warmtepomp aan te schaffen omdat dit beest alsnog voor zwembaden tot (geadviseerd) 21m3 is, en ik nooit hierboven ga komen. Tenzij jullie enorm goede redenen zouden hebben om een model hoger aan te schaffen natuurlijk.
Omdat het idee was dat ik mijn eigen 'poolboy' wil ga maken (zo noem ik mijn zwembad computer project) dacht ik dat ik maar eens hier aan ga haken :-) Vooralsnog zou ik alleen vragen hebben hoe je de chemicalien veilig aan je zwembad zou toevoegen, d.w.z. sluit je de doseerpomp aan op een stuk PVC en laat je het zo in de pijp druppelen of laat je het puur in je zwembad druppelen (ik mag hopen het eerste); daarnaast heb ik me er vorig jaar ook ooit in gelezen dat je bijv. eerst chloor moet doen en dan dat andere spul (of net andersom) en zoiezo na de meetpennen pas, toch?
Enfin; ik heb zelf in het verleden al een aantal ESP projectjes gemaakt, heb een Zigbee netwerk, home assistant, node-red en mqtt draaien op mijn eigen home automation server en stuur bijv. mijn rolluiken aan via node-red als de zon op het huis staat en het warmer word dan 25 graden. De airco moet ook nog geautomatiseerd worden en zo zijn er nog 100-en andere home automation projecten maar de vrouw verwacht dat ik me nu op het zwembad richt.
Zo ziet mijn tuin er nu uit van boven (grofweg, om je een beeld te geven)
[Afbeelding]
Vanuit het tuinhuis ligt er een mantelbuis richting de meterkast, dus ik zou in theorie het tuinhuis op de fase kunnen zetten die het minste belast is qua stroom. Er is nu stroom via een grondkabel aangesloten dus de mantelbuis is 'extra' voor de toekomst; als de boom ooit weggaat en ik bijv. zonnepanelen op mijn tuinhuis leg. Ik zit vol op het zuiden dus heb maximale opbrengst dan. Boven het terras komt ooit nog een overkapping waar dan het zwembad gewoon onder komt te staan en misschien zelfs langer kan blijven staan.
Ik ben een sucker voor local control; dus het systeem moet bedienbaar zijn en ook bedienbaar zijn als het internet eruit ligt of docker plat ligt zeg maar. Ik vind dat home automation een toevoeging moet zijn, geen basis behoefte.
Genoeg details denk ik zo
Nu wil ik dus mijn pomp en zandfilter rechts bij de boom plaatsen, daarvoor moet een (50mm) buis door mijn tuinhuis gelegd worden wat ook niet het probleem is, maar wat wel het probleem is of waar de vraag over gaat is hoe ik het ga aansluiten met het oog op automation.
Ik wil dus graag kunnen meten:
- Buitentemperatuur (want ik kan je vertellen dat een Hue motion sensor geen accurate waarde geeft als de zon erop schijnt - en zelfs de temperatuur uit Home Assistant er vanmorgen 6 graden naast zat)
- Temperatuur dmv sensoren welke ik hierboven al getoond heb; ik denk aan zwembad aanvoer en inverter uitvoer evt?
- pH (toekomst) + Automatise sturing hiervan dmv injectie
- ORP (toekomst) + Automatise sturing hiervan dmv injectie
- Stroom meting en sturing pomp (kan dmv een zigbee plug, ik heb de pomp zelf nog niet opengemaakt om te kijken of ik hem ook met een ESP zou kunnen automatiseren) dit is eigenlijk puur om te kijken of het systeem werkt, en zou ook met een tweetal tasmota's geregeld kunnen worden.
- "Stretch goal"
- Flow meting (wat is het nut hiervan eigenlijk?)
Voor de pH en ORP heb ik al vorig jaar onderzoek gedaan, zal de linkjes hier eens plaatsen ter lering en vermaak;
- Aanboorzadel met electrodehouder en injectie aansluiting
- Arduino pH and ORP/chlorine data logger
- Measuring pH and ORP with Arduino (helaas zijn hier de plaatjes inmiddels verdwenen, maar videotje van het project is er nog wel)
- ORP / PH / Temperature Data Logger
- Contrôle et supervision de la piscine (Google translate is your friend)
- losse unit als injector
Ik wil dus voornamelijk weten hoe ik mijn PVC NU moet leggen zonder dat ik bijv. al een warmtepomp heb maar er toch al op voorbereid wil zijn; moet ik die al bijv. uitvoeren met een bepaalde kogelkraan zodat ik hem later kan automatiseren?
Ik ben dus ook met een DIY ph/chloor dosseer systeem bezig.
Aansturing doe ik lokaal maar de info gaat wel naar Node-Red/HA
.Hardware is EZO ph/redox circuit icm arduino.
Ook heb ik de zelfde DS18B20 temp sensoren. Gebruik vooor invoer/uitvoer metingen (warmtepomp) en voor pH compensatie calcuatie voor het doseersysteem.
Injector heb ik inderdaad die gekocht van my-pool-covers, nergens anders los kunnen vinden tegen een normale prijs.
40,-- voor een injector vond ik wel erg prijzig bij andere sites.
Je pomp kan je aansturen door de druk knoppen door te lussen naar een relais oid of als je niet wilt openschroeven (garantie oid) zou je een switchbot kunnnen gebruiken.
Helaas heeft je pomp geen externe aansturing aansluiting, je zult dus met DIY aan de slag moeten gaan.
flowmeter is wel handig in geval van dosseer systeem, je mag immers nooit injecteren wanneer de pomp niet draait, extra safety dus. Verder gebruik ik het om de pomp snelheid af te stemmen op mijn warmtepomp. Die werkt namelijk het best bij een bepaalde doorstroom snelheid, gebruik dus geen bypass.
mbt je warmtepomp, de W'eau Full Inverter 7,6kW is inderdaad een prima warmtepomp voor 9m3 bad zoals @Plenkske zegt, maar niet voor een (503x274x122 ) 17 m3 bad.
Iets om rekening mee te houden...
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Ok, flowmeter komt er dus zeker in, want ik las idd ook dat je nooit mag bijsturen bij geen flow (ik dacht dit eerst te implementeren met een Tasmota POW / 0w stroommeting = pomp die uit staat). Daarnaast heeft hij dus een dubbelfunctie als fijnafstelling voor de WP. Doe je dan de flow eenmalig goed afstemmen richting de WP of doe je dat met een magneetklep automatisch op basis van de huidige pompsnelheid?
Heb je die flow meter in 50mm uitvoering of iets anders?
Is dat zoiets: https://nl.aliexpress.com/item/32234560542.html

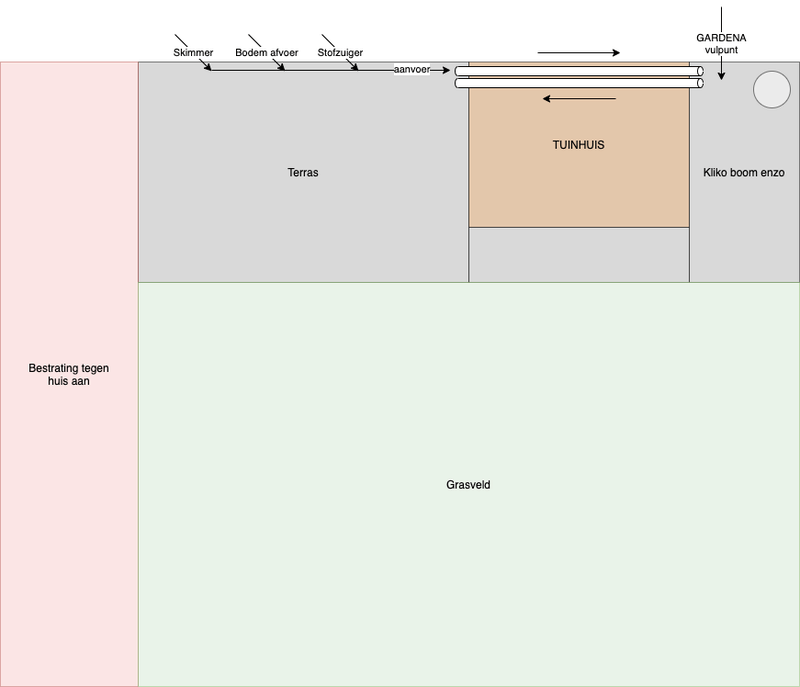

Qua aanvoer richting pomp zat ik nu op zoiets te denken:
/f/image/Im69RGEPK6CGcERKelIfgj8W.png?f=fotoalbum_large)
Onder het tuinhuis liggen slechts 2 leidingen met aan weerszijde snelkoppelingen, zodat ik alles ook gewoon los kan halen als het seizoen voorbij is.
Rechts bij de pomp komt een gardena kraantje IN de aanvoerbuis richting pomp. Hier kan ik dan een gardena slang op aankoppelen om het pijp systeem te VULLEN / op te starten. Scheelt een hoop gedoe met emmers lopen en dop van pomp losdraaien. Tip had ik ergens op een youtube filmpje gezien vond ik wel een goeie.
Links van het tuinhuis komt dan op de aanvoerbuis 3 aftakkingen die ik allemaal met kogelkranen kan finetunen;
1. Skimmer aansluiting
2. Bodemafvoer aansluiting
3. Aansluiting stofzuiger
Hierdoor heb ik geen gedoe met PVC aftakkingen dicht bij de pomp en kan ik het later nog wijzigen als er een ander zwembad komt.
Heb je die flow meter in 50mm uitvoering of iets anders?
Is dat zoiets: https://nl.aliexpress.com/item/32234560542.html
Qua aanvoer richting pomp zat ik nu op zoiets te denken:
:fill(white):strip_exif()/f/image/Im69RGEPK6CGcERKelIfgj8W.png?f=user_large)
Onder het tuinhuis liggen slechts 2 leidingen met aan weerszijde snelkoppelingen, zodat ik alles ook gewoon los kan halen als het seizoen voorbij is.
Rechts bij de pomp komt een gardena kraantje IN de aanvoerbuis richting pomp. Hier kan ik dan een gardena slang op aankoppelen om het pijp systeem te VULLEN / op te starten. Scheelt een hoop gedoe met emmers lopen en dop van pomp losdraaien. Tip had ik ergens op een youtube filmpje gezien vond ik wel een goeie.
Links van het tuinhuis komt dan op de aanvoerbuis 3 aftakkingen die ik allemaal met kogelkranen kan finetunen;
1. Skimmer aansluiting
2. Bodemafvoer aansluiting
3. Aansluiting stofzuiger
Hierdoor heb ik geen gedoe met PVC aftakkingen dicht bij de pomp en kan ik het later nog wijzigen als er een ander zwembad komt.
[ Voor 5% gewijzigd door xces op 09-06-2021 12:43 ]
Klopt, nooit chloor/ph bijsturen wanneer er geen flow is.
Het zelfde als dat je beiden chemicalien niet tegelijk mag injecteren...
Pomp snelheid regel ik constant door de flow sensor en temperatuur meting. Warmtepomp werkt het best tussen een bepaalde doorstroom, bv min 2 max 4 m3.
De flow sensor gebruik ik dan zodat ik binnen de de 2-4 m3 zit. Vervolgens gebruik ik de in/uit temperatuur om te zorgen dat Delta T op 0,5gr zit maar niet lager dan 0,5gr en hoger dan 1gr zit.
Ik heb de zelfde flow sensor, met 350 liter per minuut kom je er wel. Dat is 21m3/u en daar zitten we niet op
Ook hier na de filter geplaatst met 3D koppeling zodat loshalen wel mogelijk is indien nodig...
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Maar hoe doe je dat dan? d.w.z. kun je een keer schematisch tekenen hoe jij het nu hebt aangesloten of gaat aansluiten?
Mooi, ook vandaag 2 SonOff's geflashed met tasmota (zijn direct zichtbaar in HA) en vanavond maar eens beginnen aan een Wemos als buitensensor met een tweetal DS18b20. Een voor buiten en 1 voor binnen in de schuur (daar word het namelijk ook altijd bloedwarm, wil wel eens weten hoe warm); gaat via MQTT gepubliceerd worden en daar ga ik ook Home Assistant auto-discovery via mqtt inbouwen.:
Ik heb de zelfde flow sensor, met 350 liter per minuut kom je er wel. Dat is 21m3/u en daar zitten we niet op
Ook hier na de filter geplaatst met 3D koppeling zodat loshalen wel mogelijk is indien nodig...
Hopelijk heb ik verlopig niks nodig van OmeAli voor mijn zwembad aansturing.
Wil risico niet nemen dat het na 1 juli aankomt in NL, dure grap dan.... 4-7 eur inklaringskosten voor een pakket van 2 eur
Dat telt aardig op als je 10+ dingen besteld hehe..
Aan de hand van dus de flow en in/uit temperatuur stuur ik de pomp (snelheid) aan.
De pomp draait in het begin zo langzaam mogelijk zodat er minimaal 2m3/u is.
Wanneer warmtepomp aan slaat zal Delta T stijgen van de in/uit temperatuur. Narmate de Delta T stijgt boven de 0,5gr gaat pomp meer toeren draaien. Tot dat de pomp aan de max van 4m3/u zit.
Of tot dat de temperatuur niet meer stijgt en Delta T op 0,5gr blijft zitten.
Op deze manier draai je de warmtepomp het meest efficient en je pomp ook waar je aardig op kan besparen mbt energie verbruik.
Die pinconnector kan je gebruiken, ik gebruik zelf de GX16 aangezien ik deze al had liggen.
Zijn echter wat aan de grote kant en je kan dan beter voor de GX12 gaan.
Voor een one wire setup kan je ook gewoon voor waterdichte T stukken gaan:
https://www.aliexpress.com/item/1005002453235662.html
Ok, het is niet "plug & play" maar normaal gesproken haal je ook niet iedere dag een sensor los...
Voordeel van T-stuk is dat je makkelijk 1 kabel kan leggen en vanuit daar vertakkingen.
Mits het niet te ver weg is van de "hoofd" kabel want anders krijg je daar problemen mee...
Wil risico niet nemen dat het na 1 juli aankomt in NL, dure grap dan.... 4-7 eur inklaringskosten voor een pakket van 2 eur
Dat telt aardig op als je 10+ dingen besteld hehe.
Ik kan mijn pomp extern traploos aansturen/uitlezen
.Aan de hand van dus de flow en in/uit temperatuur stuur ik de pomp (snelheid) aan.
De pomp draait in het begin zo langzaam mogelijk zodat er minimaal 2m3/u is.
Wanneer warmtepomp aan slaat zal Delta T stijgen van de in/uit temperatuur. Narmate de Delta T stijgt boven de 0,5gr gaat pomp meer toeren draaien. Tot dat de pomp aan de max van 4m3/u zit.
Of tot dat de temperatuur niet meer stijgt en Delta T op 0,5gr blijft zitten.
Op deze manier draai je de warmtepomp het meest efficient en je pomp ook waar je aardig op kan besparen mbt energie verbruik.
Ik begrijp je vraag niet helemaal.
Die pinconnector kan je gebruiken, ik gebruik zelf de GX16 aangezien ik deze al had liggen.
Zijn echter wat aan de grote kant en je kan dan beter voor de GX12 gaan.
Voor een one wire setup kan je ook gewoon voor waterdichte T stukken gaan:
https://www.aliexpress.com/item/1005002453235662.html
Ok, het is niet "plug & play" maar normaal gesproken haal je ook niet iedere dag een sensor los...
Voordeel van T-stuk is dat je makkelijk 1 kabel kan leggen en vanuit daar vertakkingen.
Mits het niet te ver weg is van de "hoofd" kabel want anders krijg je daar problemen mee...
[ Voor 3% gewijzigd door Jazsie op 09-06-2021 20:06 ]
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
o ja ik hoop dat het laatste dan is binnen gedruppeld ..:
Hopelijk heb ik verlopig niks nodig van OmeAli voor mijn zwembad aansturing.
Wil risico niet nemen dat het na 1 juli aankomt in NL, dure grap dan.... 4-7 eur inklaringskosten voor een pakket van 2 eur
Dat telt aardig op als je 10+ dingen besteld hehe.
vallen europese verzendings centra er dan ook onder ? weet je dat toevallig ?
ja heb een paar grote gx12/16 oid maar dat is 20x te groot .. wat ik eigenlijk zoek is een manier om de sensors / flowmeter makkelijk te connecten/disconnecten van de esp "doos" ..
ik heb nu 2 doosjes in de schuur hangen 1x met 2 sensors (temp) en hier moet ook de flow / bbq sensors bij komen .. terwijl de andere esp met 6 sensors ergens anders hangt .. dit wil ik allemaal consolideren tot 1 doos .. maar wel zodanig dat ik stekkertjes makkelijk los / vast kan maken ..
Tja vanalles
Europese zendingen vallen daar niet onder gelukkig
.Ahhja ik gebruik nu dus overal GX16, ook voor de sensoren. Mag inderdaad wel wat kleiner maar stoor mij niet eraan ofzo.
Ben zelf nog niet echt een ander goed alternatief gevonden, GX16 werkt eigenlijk wel goed zo.
Gebruik het eigenlijk overal voor
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Heb je een bron voor die bedragen ? Dan valt het nog mee, op dit moment rekent Postnl volgens mij €13 voor het inklaren en btw door rekenen voor pakketten boven de €22. Ik zie niet in waarom dat bedrag lager zou zijn als de €22 grens komt te vervallen over een paar weken:
Hopelijk heb ik verlopig niks nodig van OmeAli voor mijn zwembad aansturing.
Wil risico niet nemen dat het na 1 juli aankomt in NL, dure grap dan.... 4-7 eur inklaringskosten voor een pakket van 2 eur
Dat telt aardig op als je 10+ dingen besteld hehe.
Dat vind ik wel goed idee ..
3-4 pinnen Maar is dat wel handig als je 5v op de verkeerde pin zet tijdens aansluiten (erin schuiven)
.. en hoe beschermen we de plug / stekker gedurende de opslag moment .. ik weet dat er speciale dopjes zijn oid ..
mijn insteek is dat je het of 356 dagen buiten hangt of in delen op kan ruimen ..
Tja vanalles
Wil je het waterdicht maken of houden ?
Zo nee: zou je kunnen werken met schroefterminals.

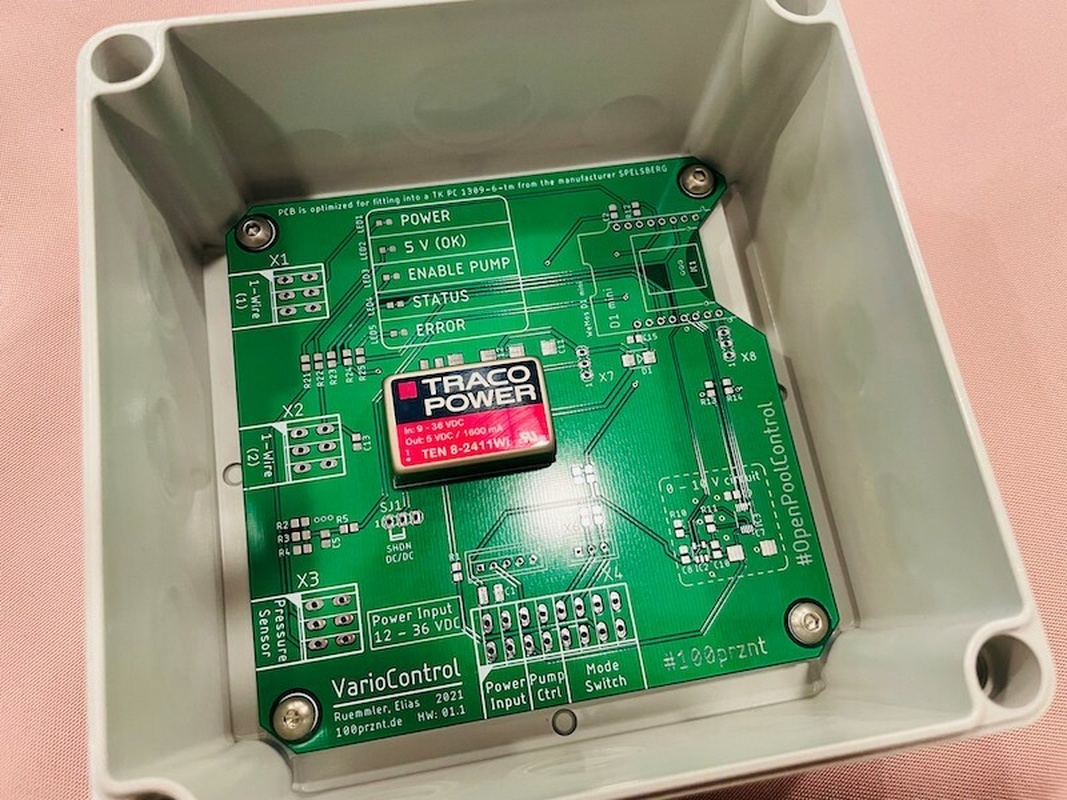

Dat doe ik in ieder geval op mijn pcb. Maar ik doe die in de waterdichte behuizing en jij wil iets dat je aan de buitenkant kan in/uit pluggen. Vandaar mijn vraag hierboven
Maar ik bedoel in dit geval buiten dus ja spat water dicht ..:
[...]
Wil je het waterdicht maken of houden ?
Zo nee: zou je kunnen werken met schroefterminals.
Dat doe ik in ieder geval op mijn pcb. Maar ik doe die in de waterdichte behuizing en jij wil iets dat je aan de buitenkant kan in/uit pluggen. Vandaar mijn vraag hierboven
de flow sensor en temp sensors komen met losse draadjes/onbruikbare plugs .. leuk voor Proof Of Concept (POC) maar ik neem aan dat je het ook wel netjes aan wilt kunnen sluiten / easy vervangen van onderdelen .. ipv ladingen hotglue en andere meuk wegpeuteren omdat je als "tijdelijk" hebt aangesloten zodat het eruit ziet als of het kant en klaar gekocht kan worden
Tja vanalles
Daarom gebruik ik adereindhulzen voor het draad en schroefterninals op pcb. Maar wel binnen de behuizing dan natuurlijk.:
[...]
Maar ik bedoel in dit geval buiten dus ja spat water dicht ..
de flow sensor en temp sensors komen met losse draadjes/onbruikbare plugs .. leuk voor Proof Of Concept (POC) maar ik neem aan dat je het ook wel netjes aan wilt kunnen sluiten / easy vervangen van onderdelen .. ipv ladingen hotglue en andere meuk wegpeuteren omdat je als "tijdelijk" hebt aangesloten zodat het eruit ziet als of het kant en klaar gekocht kan worden
Dan kom je toch weer uit op een GX16/GX12 plug?
Zoiets als dit dus (mijn Spa trap verlichting -verdeler-), hangt gewoon buiten in de regen.
Connector zit erop "geschroefd" komt geen water in
.:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wj0iwwGbPG8bMNDIbCquJyZD.jpg?f=user_large)
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
https://www.postnl.nl/campagnes/aankopen-buitenland/:
[...]
Heb je een bron voor die bedragen ? Dan valt het nog mee, op dit moment rekent Postnl volgens mij €13 voor het inklaren en btw door rekenen voor pakketten boven de €22. Ik zie niet in waarom dat bedrag lager zou zijn als de €22 grens komt te vervallen over een paar weken
4,-- online en 7,-- bij PostNL punt tot een waarde van 150,--
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Vond net iets leuks online...
Ik heb het verkeerde PCB op mijn Aqua Vario plus momenteel, namelijk deze:
:strip_exif()/f/image/CNNeOlw2P7sG0liD125jx69D.jpg?f=fotoalbum_large)
... maar er zijn dus versies in omloop die wel een 0-10v ingang hebben en daarmee dus extern bestuurbaar zijn..
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RQK3jpldS3CfZ5grAqL0W3qX.jpg?f=user_large)
Blijkt dat die persoon ook een heel project aan het opzetten is op Github :-)
bron: https://github.com/100prznt/VarioControl
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VaxETFLfba3EX5RdO24VEess.jpg?f=user_large)
Ik heb het verkeerde PCB op mijn Aqua Vario plus momenteel, namelijk deze:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CNNeOlw2P7sG0liD125jx69D.jpg?f=user_large)
... maar er zijn dus versies in omloop die wel een 0-10v ingang hebben en daarmee dus extern bestuurbaar zijn..
Blijkt dat die persoon ook een heel project aan het opzetten is op Github :-)
bron: https://github.com/100prznt/VarioControl
Klopt, ze doen tegenwoordig idd ook samenvoegen, maar toch wacht ik met bestellen tot dat ik zeker weet dat het geregeld is.
Die connectors zijn bedoeld voor buiten, je duwt de stekker erin en die draai je vervolgens ook nog eens vast.
Onderwater gebruiken zou ik niet doen maar ik gebruik ze bij alle sensoren en connectors (ook buiten in de regen) zonder problemen. Niet op de foto te zien maar er zit zelfs een rubbere kap bij voor als er niks op aangesloten staat.
https://www.ampul.eu/en/c...oof-cable-connector-6-pin
>> Zit goed vast hoor
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
:
[...]
foto's en grafiekjes of we geloven je niet
:fill(white):strip_exif()/f/image/hlQv81sQnrh1UaWXCIxyFfxI.png?f=user_large)

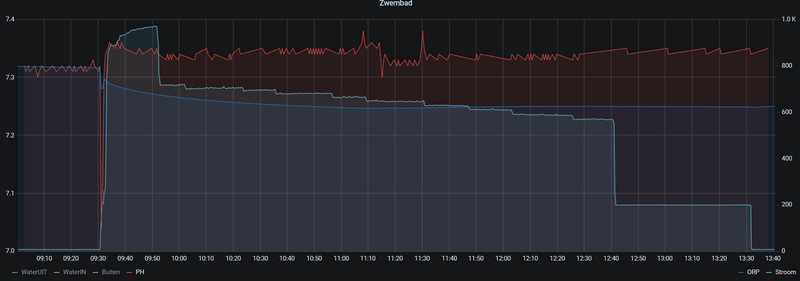

Rood PH, Donkerblauw ORP en stroom zodat je ziet wanneer de pomp en warmtepomp aan gaan. Het zwembad is netjes 28 graden na een tijdje dus gaat de WP aftoeren en uiteindelijk helemaal uit.
Helaas zijn de grafiekjes van een maand erg vertekend doordat de pomp snachts uit staat en de orp erg omhoog gaat.
:fill(white):strip_exif()/f/image/doXmDWClhdTQg4K1CBK5u81Y.png?f=user_large)
Ph is wat stabieler als de pomp uit is. Op 3-juni kwam ik er achter dat er iets niet klopte met de PH, er was een slangetje van de peristaltische pomp ( 2,50 op ali) kapot gegaan. De volgende dag zakte die weer meteen.
[ Voor 47% gewijzigd door martijnr17 op 10-06-2021 16:11 ]
Held
!Hier kan ik wat mee, maak geen gebruik van domoticz maar kan dit goed gebruiken
.Hier ook Arduino, wist niet dat Tosmata dit ook had, goed om te weten.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
