[CiP] Extreme en grote PC desk build. "MEGA-DESK" !!!

[wally1987]

Teknoman19 schreef op vrijdag 30 juli 2021 @ 15:11:
[...]
Dus toen dacht ik...zijkant console? Beweegt mee, cool. Het werk zat hm alleen in de pootjes. Moest natuurlijk een beetje leuk uitzien. Dus chrome pijpje gepakt wat ik nog had rond slingeren / Afgeslepen en bevestigings punten aan gemaakt. Extra bonus, de speaker kabel loopt door het pijpje, dus mooi clean

Dit is echt zo'n build waarvan je zelf gewoon zin krijg om zelf aan de slag te gaan.
Persoonlijk had ik er zelf wel voor gekozen om de speakers in het geheel weg te laten vallen, maar dit ziet er ook erg netjes uit!

[Teknoman19]

By the way.....

Thanks voor jullie views allemaal > 62.289 views sinds mijn eerste topic!


Jammer dat ik er niks mee verdien, LOL

[Aerkhanite]

Geweldig, nog steeds bezig. Wat een held.
Je zou hier ook compartementen in kunnen bouwen waar je een bijvoorbeeld een console in hebt zitten, en één knop overschakeld van PC > Console, bijvoorbeeld. Alhoewel dat misschien funest is voor koeling.

[ Voor 71% gewijzigd door Aerkhanite op 31-07-2021 15:28 ]

[Noxious]

Teknoman19 schreef op zaterdag 31 juli 2021 @ 15:26:
By the way.....

Thanks voor jullie views allemaal > 62.289 views sinds mijn eerste topic!


Jammer dat ik er niks mee verdien, LOL

Bij de volgende build een YouTube serie er over?

[Teknoman19]

[Teknoman19]

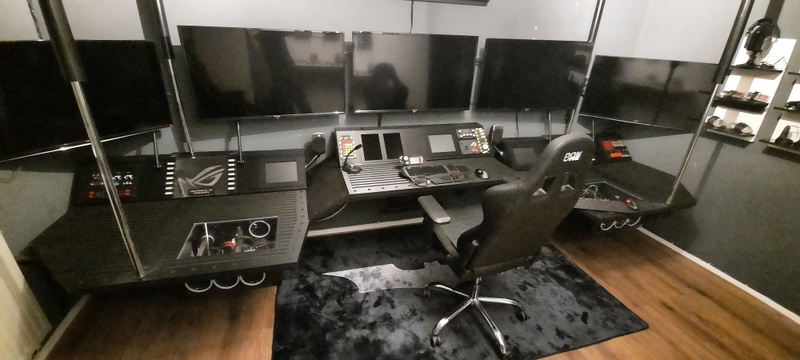

Rise console 2!

[edeboeck]

Wat een tempo waarin de updates nu komen... straf hoe je ons telkens weer verbaasd laat staan kijken naar de nieuwe updates... super!

[Teknoman19]

[Noxious]

Haha holy shit, nice

[Dronium]

Teknoman19 schreef op zondag 1 augustus 2021 @ 22:17:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Bij gebrek aan tekst zal ik het maar vragen: Is ie nu dan af ?

Verder rest mij weinig anders als mij aan te sluiten bij de vorige poster.
(Helaas ontbreek de "petje af"-smiley)

[Teknoman19]

Dronium schreef op maandag 2 augustus 2021 @ 11:16:
[...]


Bij gebrek aan tekst zal ik het maar vragen: Is ie nu dan af ?

Verder rest mij weinig anders als mij aan te sluiten bij de vorige poster.
(Helaas ontbreek de "petje af"-smiley)

NEE!.....helaas nog niet klaar.

De consoles moeten nog aangesloten worden / de desk aan het plaffond vast maken / randen afwerken / cable management onder de tafel / PC's moet alle software nog installed worden / Speakers aansluiten / het switchpaneel integreren in de tafel functies / midden console kabels aansluiten / VR bril aan het plaffond vast maken......

Dus nog vollop werk

Later zal ik de muur ook nog een vers kleurtje geven / of 3d wallpaper pakken zoals gesteente ofzo? Nog geen flauw idee.

Gelukkig is het zwaarste werk achter de rug

[edeboeck]

Teknoman19 schreef op maandag 2 augustus 2021 @ 11:31:
[...]


NEE!.....helaas nog niet klaar.

De consoles moeten nog aangesloten worden / de desk aan het plaffond vast maken / randen afwerken / cable management onder de tafel / PC's moet alle software nog installed worden / Speakers aansluiten / het switchpaneel integreren in de tafel functies / midden console kabels aansluiten / VR bril aan het plaffond vast maken......

Dus nog vollop werk
[...]

Gelukkig voor ons! Deze updates zijn telkens geweldig om te lezen/bekijken.

[Teknoman19]

edeboeck schreef op maandag 2 augustus 2021 @ 11:33:
[...]
Gelukkig voor ons! Deze updates zijn telkens geweldig om te lezen/bekijken.

Your welcome

[SmurfLink]

Potverdrie da's vet zeg.

[DropjesLover]

Gevalletje
"waarom?"
"Omdat het kan "
En jij gek genoeg bent )

[Nemrah]

Maar, maar, maar... "Does it run Crysis?" :-)

[Teknoman19]

Nemrah schreef op maandag 2 augustus 2021 @ 14:08:
Maar, maar, maar... "Does it run Crysis?" :-)

LOL....dat ga ik zeker uitproberen!

[Teknoman19]

Sound check 😊

[ Voor 30% gewijzigd door Teknoman19 op 16-01-2022 15:42 ]

[Teknoman19]

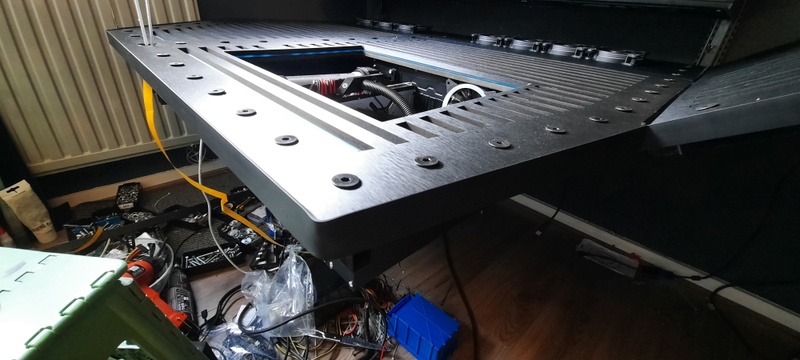

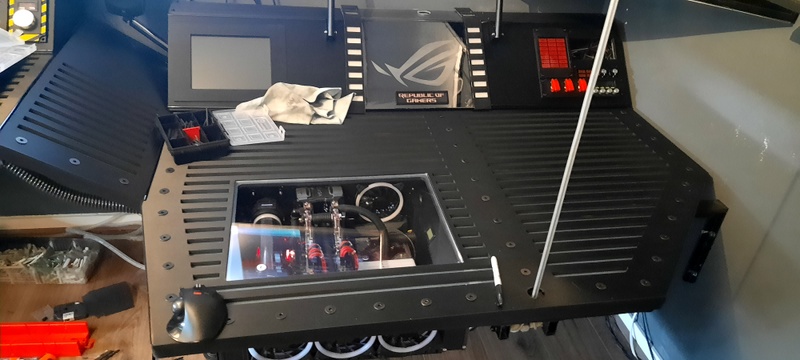

Intussen ben ik met alles tegelijk bezig. De randen van de tafel afgewerkt. Control panel gereed maken....en nog meer bedrading en soldeer werk.

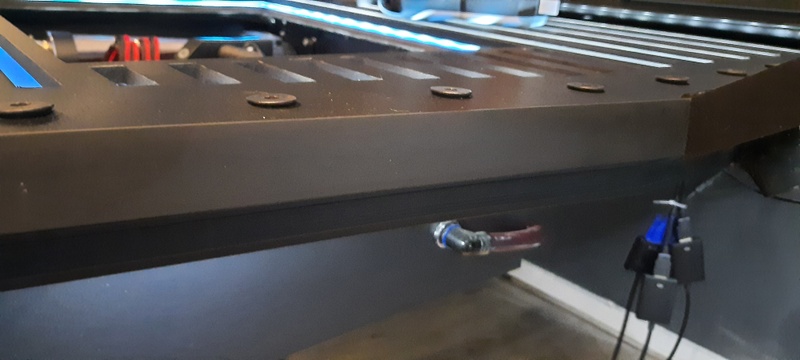

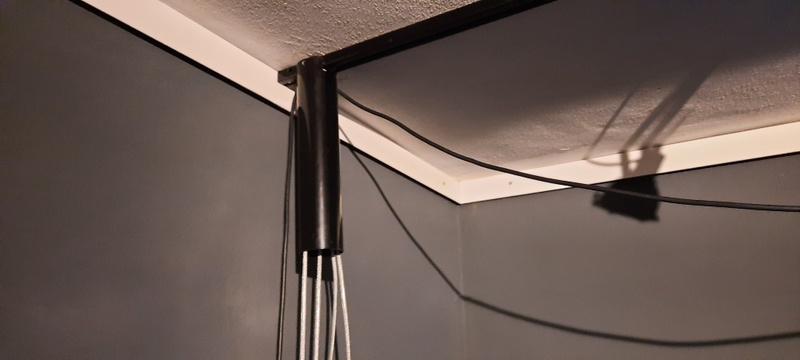

Hier een preview van het kabel systeem. Het word de bedoeling de 4 kabels als grote lineare cilinders te laten uitzien.

[Aerkhanite]

Zal ik het dan maar is vragen?

Zittie ook lekker, in gebruik?

[Teknoman19]

Aerkhanite schreef op zondag 8 augustus 2021 @ 03:19:
Zal ik het dan maar is vragen?

Zittie ook lekker, in gebruik?

Lol.....ik vind van wel 😁

[Teknoman19]

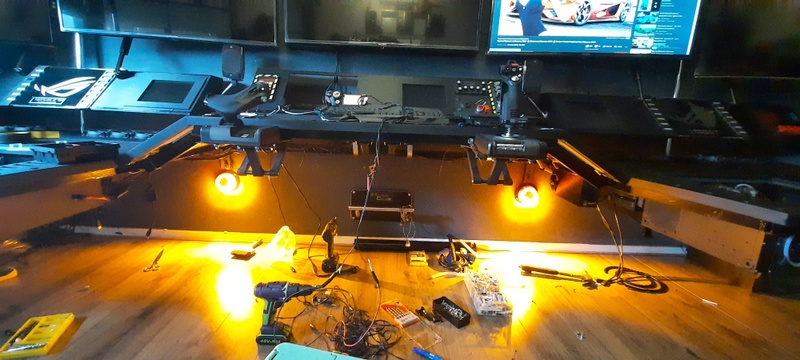

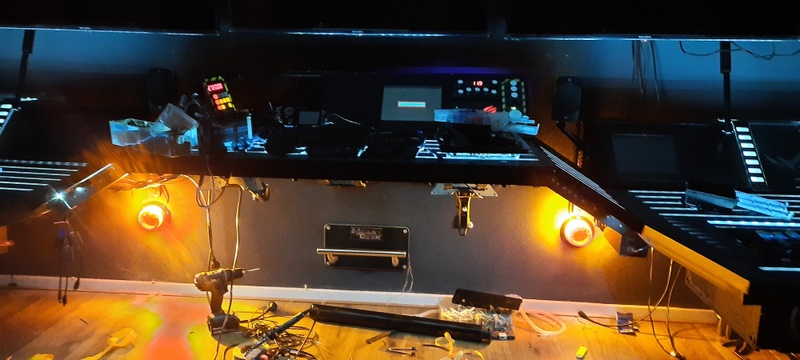

Als je een 100kg tafel omhoog wil hijsen, dan heb je ook warning lights nodig 😆

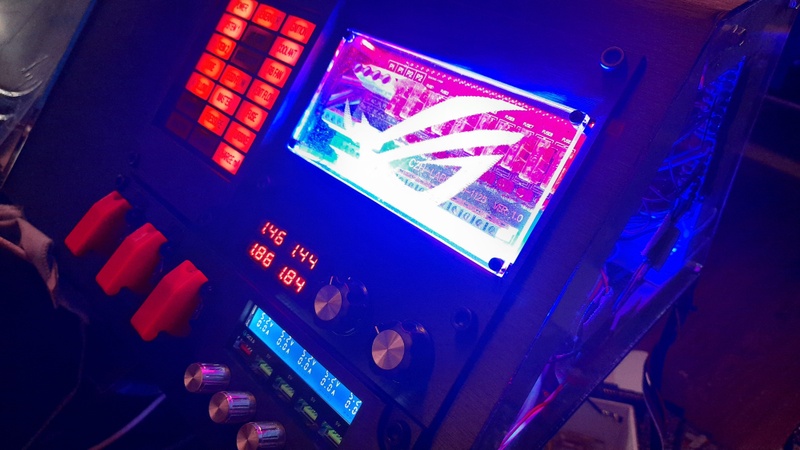

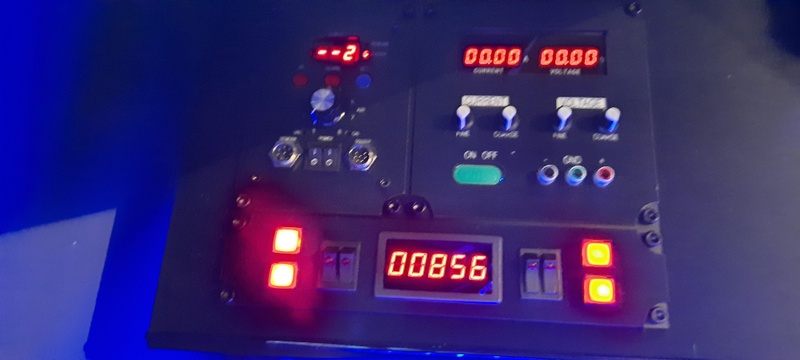

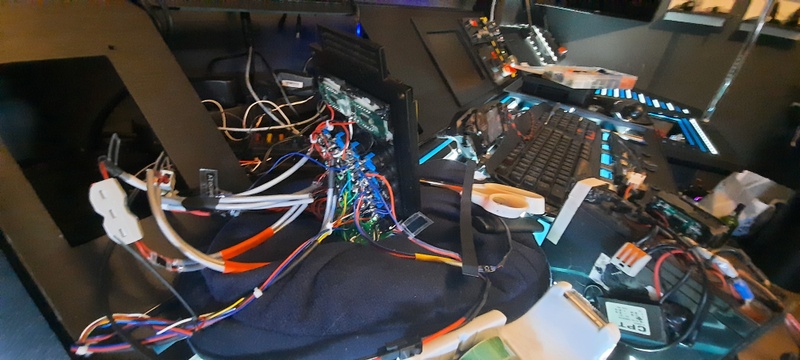

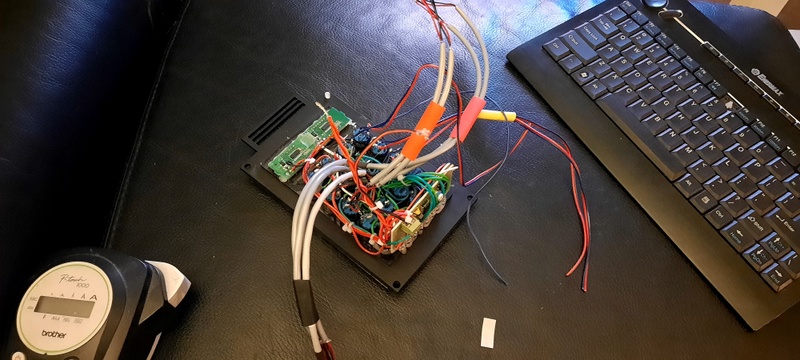

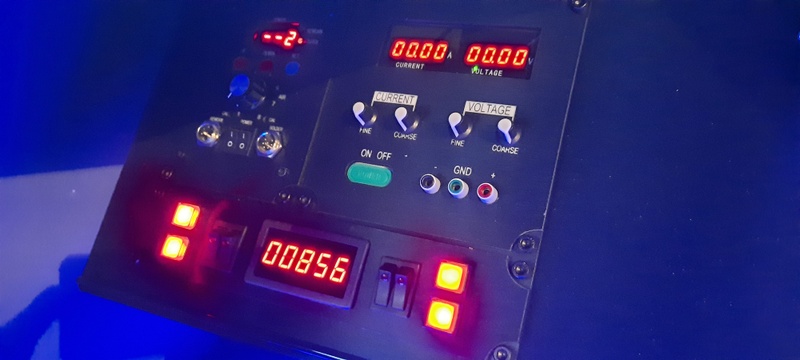

Intussen heel wat kabels aanleggen en de switch panel functioneel maken.















Ook de afwerking van de randen niet vergeten...

[doebbalapoent11]

Dit is echt zo’n project dat blijft geven. Prachtig!

[Laurensius88]

Holy shit.. Blijf me er elke post weer over verbazen hoe vet dat het is!

[doebbalapoent11]

Laurensius88 schreef op maandag 9 augustus 2021 @ 16:12:
Holy shit.. Blijf me er elke post weer over verbazen hoe vet dat het is!

Vooral het feit dat je bij elke post denkt dat alles wel is toegevoegd en meneer met nog een gave toevoeging komt

[Teknoman19]

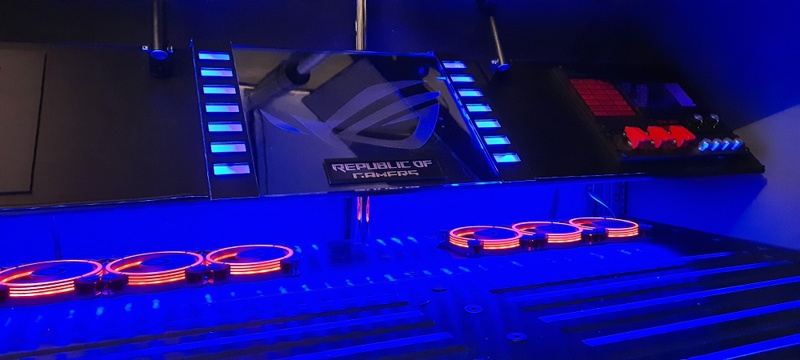

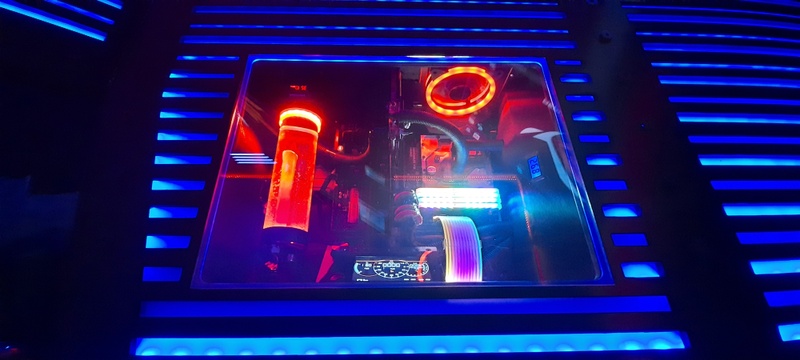

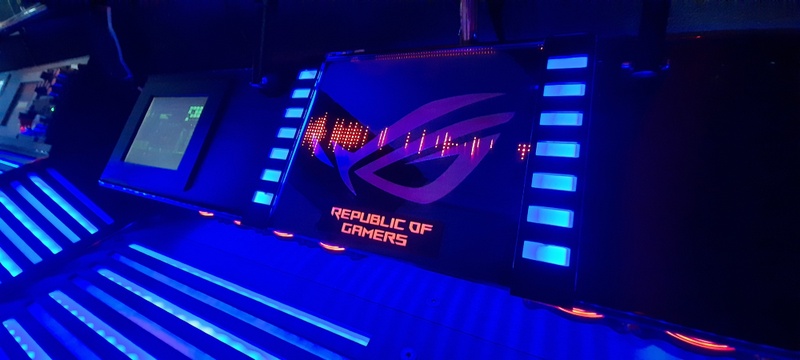

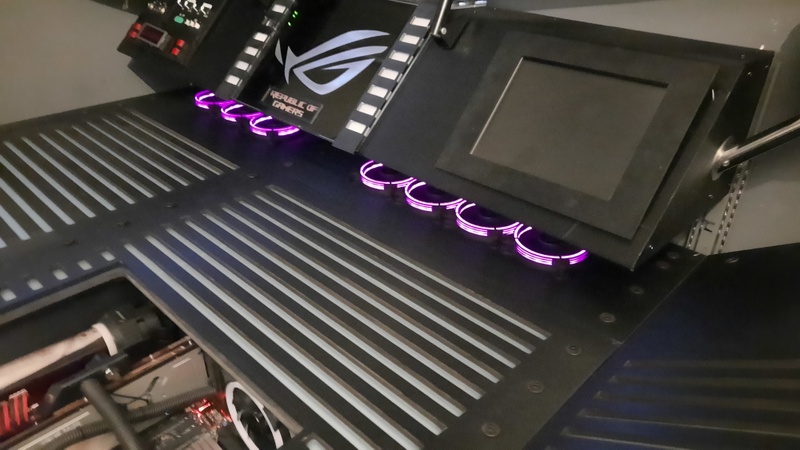

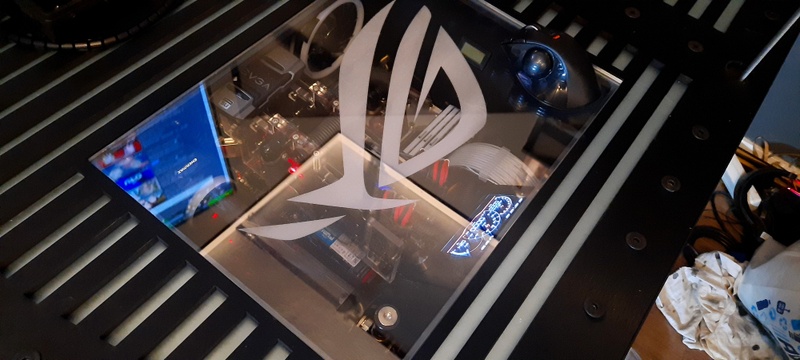

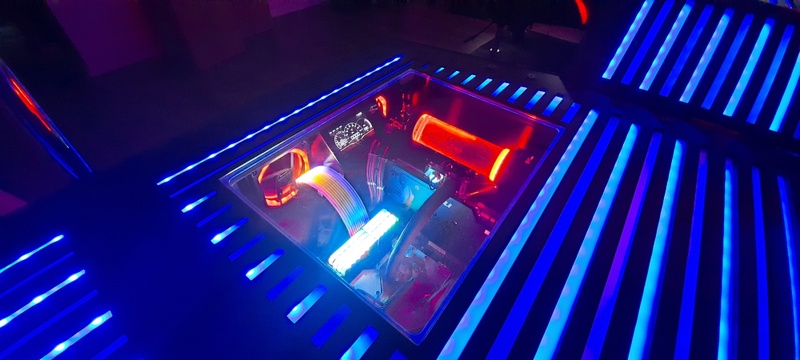

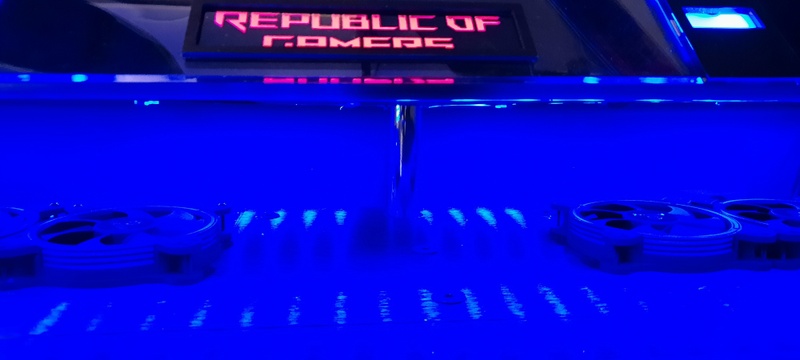

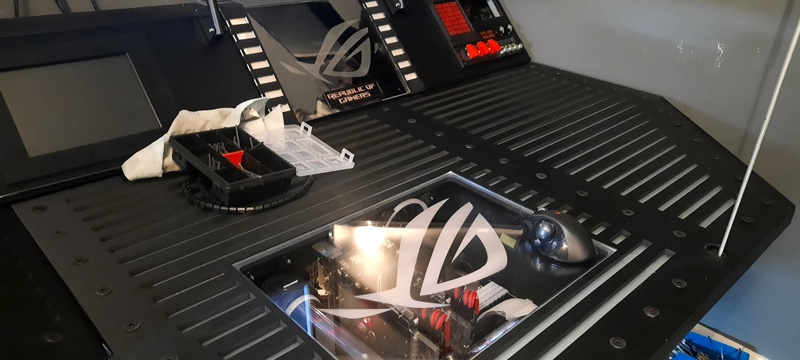

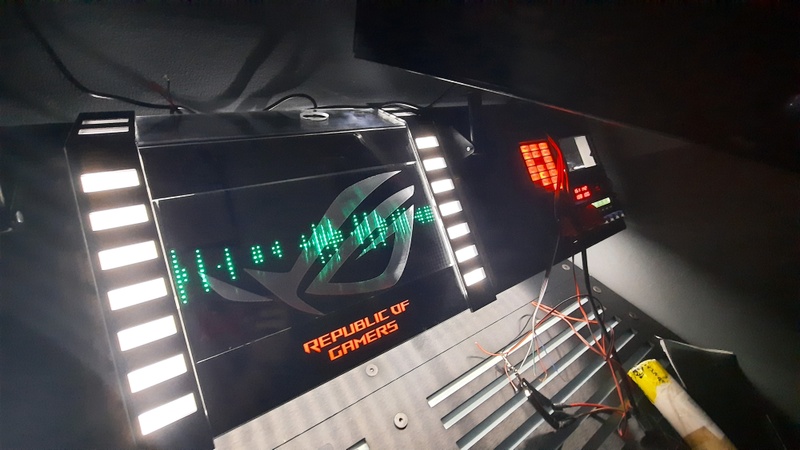

Hm...dilemma. Met of zonder rog logo in de pc covers? Te druk met de logos in de consoles?

[edeboeck]

Het is inderdaad druk als je ze bij allebei (pc's en consoles) hebt. Anderzijds kan het voor mij wel omdat het een compleet over the top-project is (dat bedoel ik positief).
Ik zou het bij allebei doen, denk ik. Wat mij betreft, kan je op dit gebied geen foute keuze maken.

[DieNIelzie]

Of misschien als je toch al zo vet bezig bent.......
Een compleet doorzichting ventster als de PC's (of rgb verlichting) aan staan & een "gemaskeerd met rog-logo" venster als eea uit staat.......
Helaas geen idee hoe dat wordt genoemd of hoe het werkt.

[Teknoman19]

DieNIelzie schreef op dinsdag 10 augustus 2021 @ 11:13:
Of misschien als je toch al zo vet bezig bent.......
Een compleet doorzichting ventster als de PC's (of rgb verlichting) aan staan & een "gemaskeerd met rog-logo" venster als eea uit staat.......
Helaas geen idee hoe dat wordt genoemd of hoe het werkt.

Ah...ik geloof jij bedoeld die 'active' tint. Als geen stroom aan staat is het venster troebel. Maar als het stroom krijgt kun je er doorheen kijken?

[A13X]

Als het dan toch over de top moet, je ziet tegenwoordig nog wel eens dat het venster voorzien is van een beeldscherm waar je doorheen kunt kijken. Kun je je PC zien en er iets op afbeelden.

[Teknoman19]

A13X schreef op dinsdag 10 augustus 2021 @ 11:50:
Als het dan toch over de top moet, je ziet tegenwoordig nog wel eens dat het venster voorzien is van een beeldscherm waar je doorheen kunt kijken. Kun je je PC zien en er iets op afbeelden.

Ey, i like that idea!

Je kunt bijna iedere monitor aanpassen zodat je er doorheen kunt kijken (sci-fi look) . Vrij simpel eigenlijk, maar het zal voor mijn tafel niet werken betreft het design van het tafel blad. Het was al behoorlijk tricky om de pc openingen in het design te maken tussen alle schachten.

Maar het is wel een cool idea om dat voor een deurtje van een pc case te maken! Voor die dit willen proberen, check clip: https://www.youtube.com/watch?v=Shp5JhOqdKI

Ik denk idd dat de logo's boven de pc's iets to much is. Ik zal ze deze week omwisselen voor transparrant platen.

[MarchelHoek]

Holy F$3k,

Zag het topic al een paar keer voorbij komen, maar had er nog niet in gekeken.
WOW.

Dat is een beste build. Erg gaaf om te lezen hoe en wat..
Ik heb maar even een bookmark gezet :-)

[Teknoman19]

MarchelHoek schreef op dinsdag 10 augustus 2021 @ 13:11:
Holy F$3k,

Zag het topic al een paar keer voorbij komen, maar had er nog niet in gekeken.
WOW.

Dat is een beste build. Erg gaaf om te lezen hoe en wat..
Ik heb maar even een bookmark gezet :-)

Haha.....nou welkom bij het topic en enjoy de pictures

[Teknoman19]

edeboeck schreef op dinsdag 10 augustus 2021 @ 07:54:
Het is inderdaad druk als je ze bij allebei (pc's en consoles) hebt. Anderzijds kan het voor mij wel omdat het een compleet over the top-project is (dat bedoel ik positief).
Ik zou het bij allebei doen, denk ik. Wat mij betreft, kan je op dit gebied geen foute keuze maken.

Zonder logo's it is.... ziet idd iets rustiger uit 😊

[Technomania]

Een heel andere vraag maar hoe moet dat als je ooit eens gaat verhuizen?

Is hij in "modules" demontabel of heb je straks 1 groot geheel wat je mag ontleden?

Niet om te zeiken, puur interesse

[Teknoman19]

Technomania schreef op dinsdag 10 augustus 2021 @ 16:10:
Een heel andere vraag maar hoe moet dat als je ooit eens gaat verhuizen?

Is hij in "modules" demontabel of heb je straks 1 groot geheel wat je mag ontleden?

Niet om te zeiken, puur interesse

Ha...ik durf er niet aan te denken! "ja"...de tafel is 3 modules. Maar de 3 delen zitten wel stevig in elkaar geschoven met heel wat schroeven. Het zal een behoorlijk bouw pakket worden

[Teknoman19]

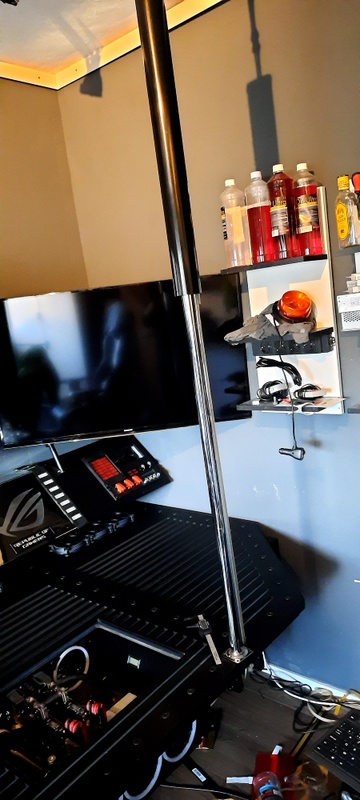

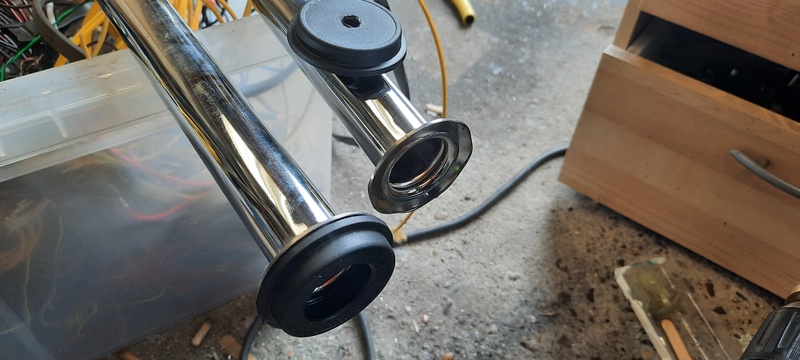

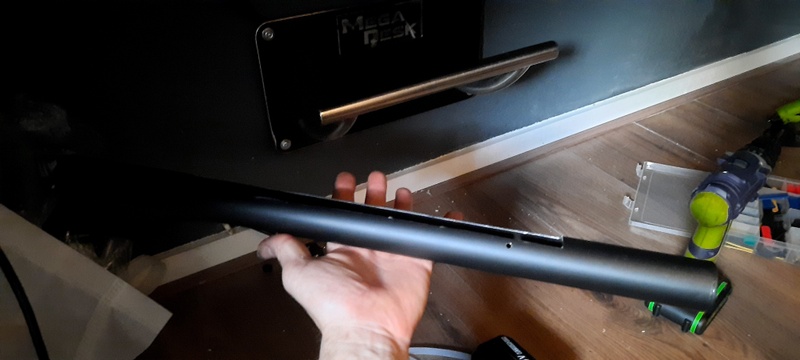

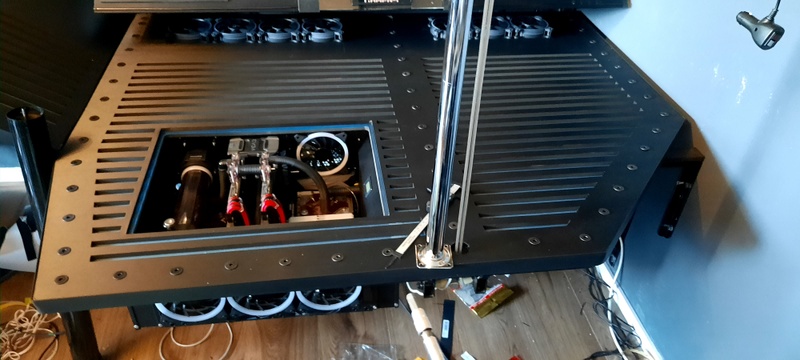

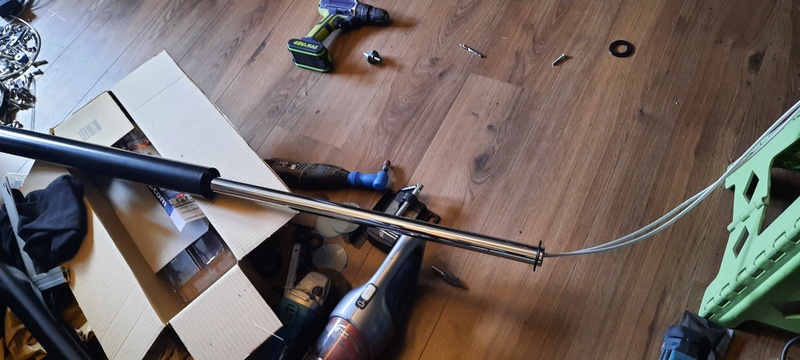

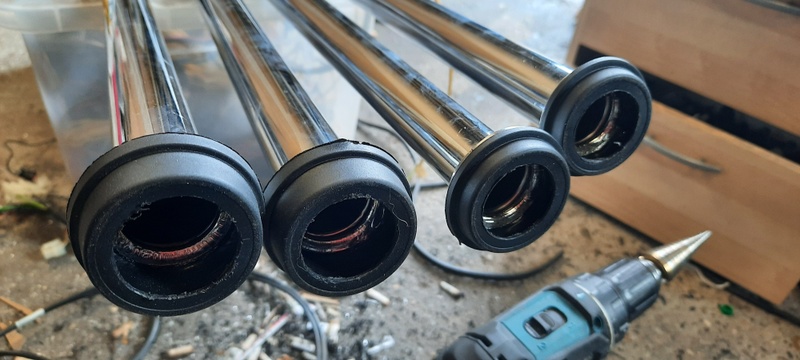

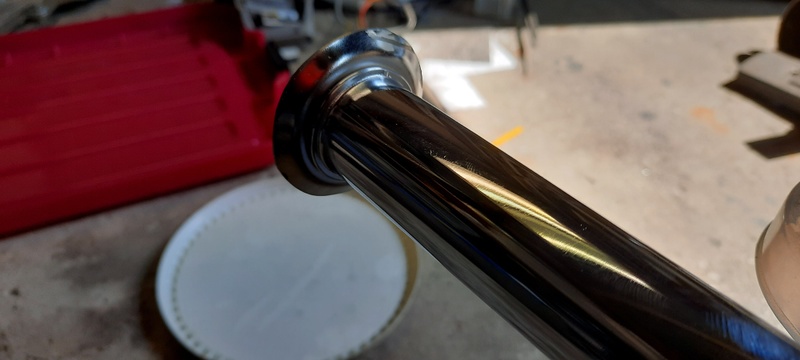

Voor de 4 cilinders (actuators) die in elkaar schuiven als de tafel naar boven komt, heb ik tafel poten gebruikt 😁

Hier en daar wat customized....ik moet zeggen dat de poten echt uitzien als actuators 😊

[pjottum]

Ik denk dat er best nog wat van die 34” breedbeeldschermen bij zouden passen.

[Technofreakz]

Ik ben eigenlijk wel benieuwd wat zoiets wel niet moet kosten.

[Dronium]

Wat betreft materiaal al niet heel goedkoop, en als je de uren vol gaat rekenen : Onbetaalbaar!

[Technomania]

Dronium schreef op zaterdag 14 augustus 2021 @ 14:42:
Wat betreft materiaal al niet heel goedkoop, en als je de uren vol gaat rekenen : Onbetaalbaar!

Onbetaalbaar. Dat zal het resultaat ook wel zien.

[Teknoman19]

Dronium schreef op zaterdag 14 augustus 2021 @ 14:42:
Wat betreft materiaal al niet heel goedkoop, en als je de uren vol gaat rekenen : Onbetaalbaar!

Ohja...maar dat geld voor al mijn projecten. Als je in uren gaat rekenen is het onbetaalbaar.

Als je ook een 6900 kaartje bij de mix gooid, teld het bedrag snel op! Ook de vele 'kleine' dingetjes tellen gauw op bij de bouwmarkt. Ik kan je in iedergeval vertellen dat ik na 3k ben gestopt met tellen. Als je op iedere euro moet letten met zo een groot project ..kun je beter stoppen. Wel deed ik zoveel mogelijk uit china kopen kwa electronica / en de directe build-ware bij bouwmarkten.

Gelukkig zit de build er bijna op! De kamer/ muur zal ook nog eens onder handen genomen worden. Of verven / of brick pattroon maken, maar dat is voor later. Eerst de 2 pc's in orde maken en eens stevig thuis opruimen na deze build

Ik denk dat ik heel wat pc spul kan verkopen nu ik verlopig geen pc-cases hoef te bouwen
The desk = the case!

[Teknoman19]

Paar kleine updates.

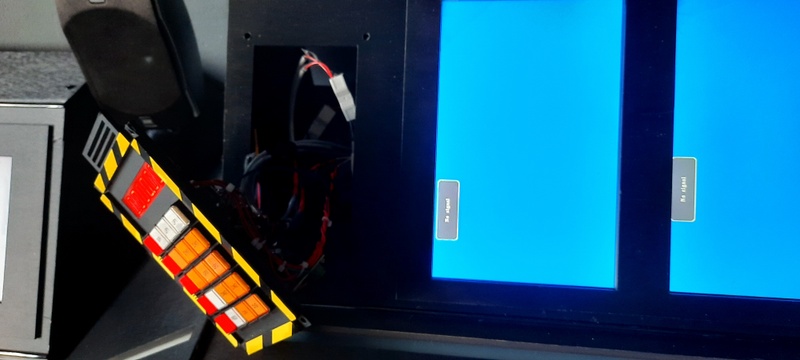

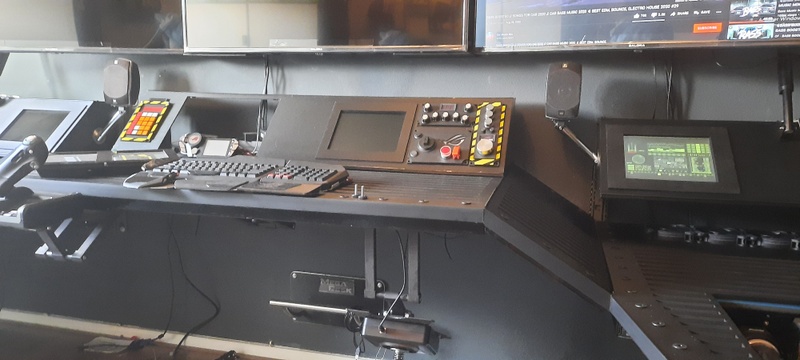

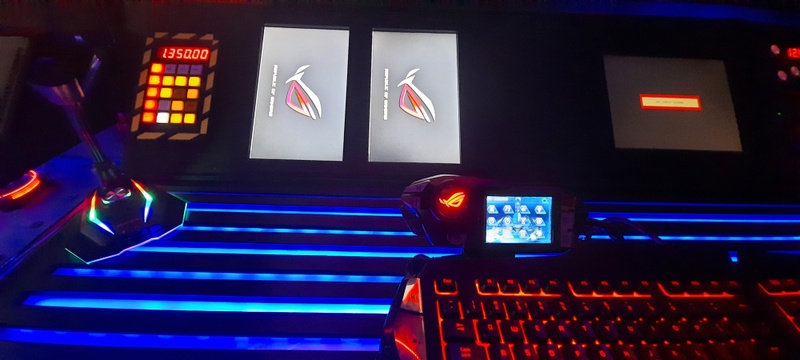

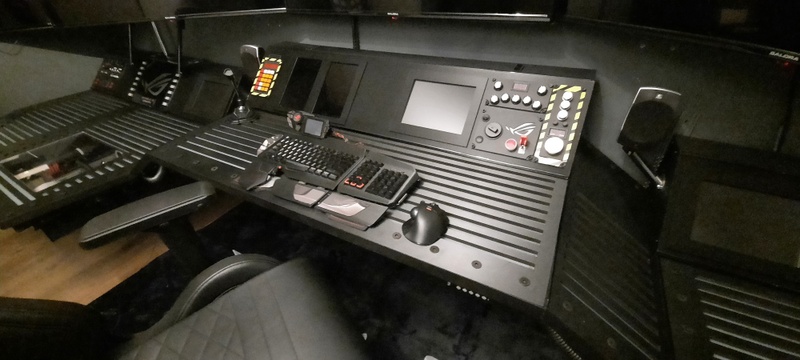

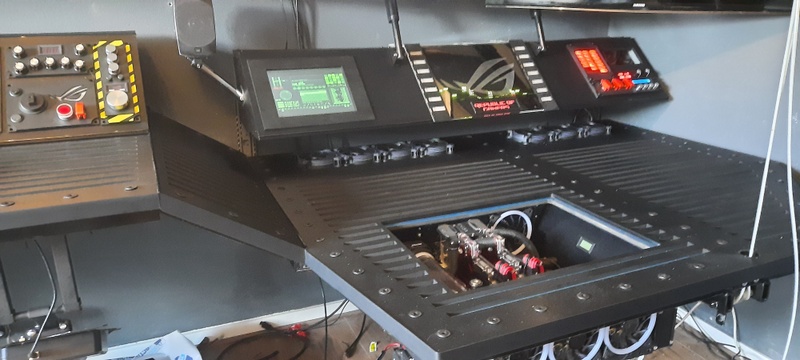

Middenconsole is aangesloten met de 3 monitors.

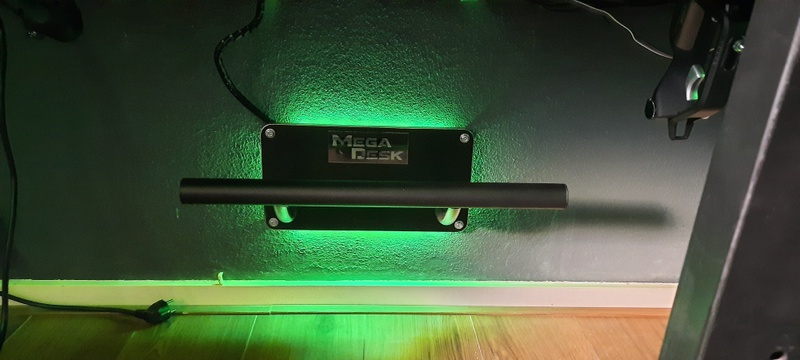

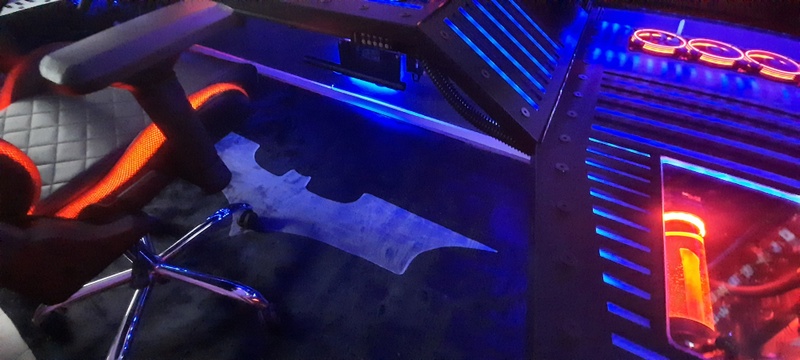

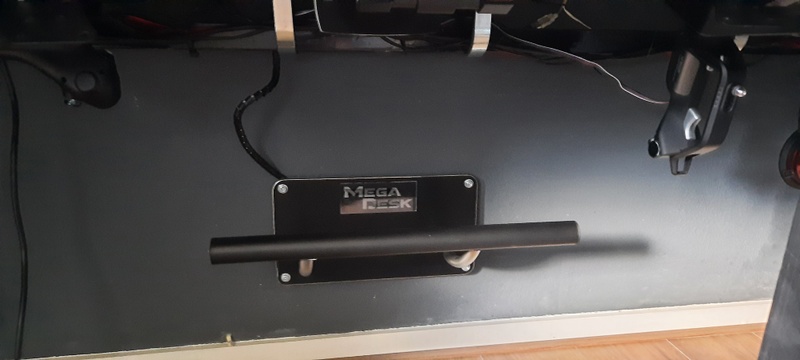

Intussen ook met foot-rest geupdate met rgb en een grotere steun erop gezet. Deze kleur en formaat oogt beter bij de tafel.

[edeboeck]

Weer topwerk! Heb je al idee waarvoor je de 3 monitors in de middenconsole zal gebruiken?
Even slikken van dat bedrag... is sponsoring een optie of houd je liever je handen volledig vrij?

[Teknoman19]

edeboeck schreef op zaterdag 14 augustus 2021 @ 18:39:
Weer topwerk! Heb je al idee waarvoor je de 3 monitors in de middenconsole zal gebruiken?
Even slikken van dat bedrag... is sponsoring een optie of houd je liever je handen volledig vrij?

Ken je een sponsor? Send them over!

De 3 monitors zullen worden aangesloten op de surround gaming pc. Maar eerst even kijken of ik zoveel monitors krijg aangesloten op de 6900 met surround gaming.

[edeboeck]

Teknoman19 schreef op zaterdag 14 augustus 2021 @ 19:01:
[...]Ken je een sponsor? Send them over!

Helaas ken ik er geen, maar misschien anders tweakers wel (ik denk dan aan diegenen die geregeld mods/builds doen)? Zou ASUS niet een deeltje willen sponsoren (gezien de nadruk op ROG)?

[Teknoman19]

Filmpjes!

Sound demo

Warning lights

[ Voor 32% gewijzigd door Teknoman19 op 16-01-2022 15:41 ]

[Technofreakz]

Teknoman19 schreef op zondag 15 augustus 2021 @ 21:46:
Filmpjes!

Sound demo
[YouTube: Mega-Desk sound demo]

Warning lights
[YouTube: Mega-Mesk warning lights test]

Vette shit! Gewoon geniaal!

Ps heb jij al een superhero outfit besteld?

[Stefan]

Teknoman19 schreef op zondag 15 augustus 2021 @ 21:46:
Filmpjes!

Sound demo
[YouTube: Mega-Desk sound demo]

Warning lights
[YouTube: Mega-Mesk warning lights test]

Kunnen we deze man voordragen voor een lintje?

[Teknoman19]

Stefan schreef op maandag 16 augustus 2021 @ 09:04:
[...]


Kunnen we deze man voordragen voor een lintje?

😁✌

[RobbyTown]

Bent ook gepost/gespot op Dumpert
https://www.dumpert.nl/item/100007268_8e9575bb

Stefan schreef op maandag 16 augustus 2021 @ 09:04:
[...]


Kunnen we deze man voordragen voor een lintje?

Wie weet komt Syl langs

[ Voor 54% gewijzigd door RobbyTown op 16-08-2021 10:09 ]

[n00bs]

RobbyTown schreef op maandag 16 augustus 2021 @ 10:08:
Bent ook gepost/gespot op Dumpert
https://www.dumpert.nl/item/100007268_8e9575bb


[...]

Wie weet komt Syl langs

Super vet gedaan man! complimenten. Ik kwam dankzij dumpert weer dit topic tegen
Beste desk build/mod ever

ps: ja dat willen we allemaal wel leuke vrolijke dame

[ Voor 7% gewijzigd door n00bs op 16-08-2021 12:48 ]

[Teknoman19]

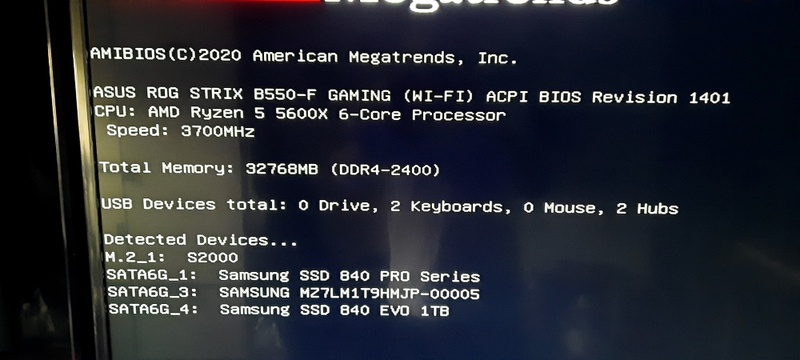

Booting up Mega-Desk met remote control

[ Voor 59% gewijzigd door Teknoman19 op 16-01-2022 15:39 ]

[edeboeck]

Zalig!!!
Maak je ook een profiel "Canonball-start" met de zwaailichten en afterburner-effect (inclusief geluid)?

[vonkkie]

Is dat om te voorkomen dat de groep er uit vliegt of de aardlek er uit klapt ?

[Teknoman19]

vonkkie schreef op woensdag 18 augustus 2021 @ 18:25:
Is dat om te voorkomen dat de groep er uit vliegt of de aardlek er uit klapt ?

Voornamelijk om alle groepen apart te kunnen bedienen zodat ik niet steeds alles aan hoef te hebben voor basic pc gebruik 😊 en het ziet cool uit!

So far nog geen problemen ondervonden met groepen die eruit klappen.

[Verwijderd]

.

[ Voor 99% gewijzigd door Verwijderd op 01-11-2023 01:13 ]

[Teknoman19]

Wow.... voor deze vragenlijst moest ik even gaan zitten.


1) Schommelt je desk niet heel erg doordat hij aan kabels hangt?
Ik ben nu nog bezig aan het ophang systeem, dus ik heb het nog niet kunnen testen. Maar ik voorzie daar weinig problemen mee. Het gewicht ligt denk ik max tegen de 90 kg gegokt (het hele frame is 55kg)..dus nu met alles erop en eraan zal het echt niet ver boven de 90 liggen. Doordat de tafel zo zwaar is, zal er weinig wiebel in zitten. Maar just in case, bevestig ik 2 wieltjes achter de tafel/ tegen de muur zodat je iig geen zorgen hoeft te maken dat je de tafel naar voren beweegd. En zijkanten 'zou' ik hetzelfde kunnen doen indien nodig. Maar ik ga er niet van uit.


2) Waarom lineaire actuatoren gebruiken als je ook een lier kunt gebruiken? Vermoedelijk had het dan met 1 motor gekund door de kabel in 4 delen te splitten.
Lier is = groter + duurder + zwaarder. Verder, dat zou de constructie zeer ingewikkeld kunnen maken. De tafel is namelijk niet RECHT. De zij tafels liggen een stuk lager. Ook zou de motor in de center van het kabel systeem moeten zitten. Dus onder de middentafel / of middentafel plaffond. Zeer onpratisch.
-
Linear = cheap / alle formaten / licht / 12v en 24v / makkelijk in te splicen in andere electronica / super sterk / door het smalle formaat, makkelijker in design weg te werken.


3) Hoe weet je zeker dat het hele spul aan het plafond blijft hangen? Tot welk gewicht op de desk ben je nog confident?
Nou, ik ga uit van max 90kg. De kabels kunnen 90kg aan. Het zijn 4 kabels / en ik gebruik ook nog eens dubbele kabels per hoek. Dus alles hangt zich af hoe goed the ijzeren ogen in het plaffond zitten. Ik heb er wel zelf stevig aan zitten hangen met mijn volle gewicht. No problem. De tafel hang aan 4 plekken. Dus het gewicht word mooi verdeeld over de 4 kabels en bevestigings punten.
>
extra aanvulling, de tafel kan niet op de grond vallen. In de laagste stand rust die op stalen beugels en brackets die vast zitten geboord in de muur.


4) Hoe 'lock' je die wandsteunen voor je joysticks zodat ze blijven zitten als je de joysticks gebruikt?
2x M5 thumb screws die aan de onderkant/rand van de tafel zitten. Met die screws schroef je de 2 monitor steunen vast aan de rand van de tafel.


5) Die computerkasten onder je bureau lijken me erg beperkend qua beenruimte. Kennelijk zit je alleen in het midden? Waarom dan toch zo'n groot bureau? Maar je ingebouwde soldeerstation zit helemaal links, dus kennelijk wil je wel ook aan het lage deel zitten?
Hier is waar pratisch en design botsen Nu kan mijn bureau stoel behoorlijk laag / en de tafel kan nog naar boven. Dus ik verwacht dat het net allemaal zou moeten gaan. Nu heb ik de zij-tafels maar soms nodig en zijn veel projecten kort. Ik heb tegenover de tafel nog een inklaptafel tegen de muur. Dus het zal een combinatie zijn van gebruik van tafels tijdens electronica project.
Ik had al een groot bureau / grote L tafel. Maar mijn eerste idee was om een pc tafel te maken. Maar het beviel me niet om 1 toffe pc tafel te hebben, met een 'normale' hobby tafel ernaast. Ik wilde dezelfde style/design tafel. Ik had het idee ook een tijdje aan de kant geschoven, totdat ik dus de tafel in batman vs superman zag. Groot, tof design, vooral het idee van 'hangend' aan het plaffond. Ook was het design compleet anders van alle pc desks die ik online had gevonden. Dus leuke uitdaging?
>
De 2 pc's heb ik HEEL wat idee's voor gehad! In delen verspreid / zichtbaar in de consoles / niet zichtbaar / wel zichtbaar. De meeste dingen hadden flinke nadelen met constructie. Verder wilde ik (na veel mountain mods en danger den te hebben gebouwd) onderhoud/ upgrade vriendelijk. Dus ben ik gegaan voor de 2 custom cases aan de onderkant. De uitdaging was vooral om de pc's zichtbaar te maken tussen alle vents.


6) Het is me nog niet duidelijk hoe je nou precies 3x MDF gebruikt hebt om de leds diffuser te maken.
Nee, ik ben gegaan voor 2x MDF. 3 werd me te bulky. Ik bedoelde daarmee,... de meer lagen MDF hout je gebruikt, hoe groter de afstand van het led> tot het diffusings material word, waardoor je een mooier 'verspreid' licht effect krijgt. Als je een led strip dicht op een muur zet...zie je de ledjes zitten. Vergroot de afstand en het licht verspreid zich mooier. Dat bedoelde ik met beter diffusion van het licht


7) Is de bovenkant van het tafelblad nu van plexiglas? Ben je niet bang dat dat erg gaat krassen?
Nee > MDF hout met lak coating > en daar bovenop is die gewrapped in brushed metal. Het kan tegen een stootje, maar je moet wel een beetje voorzichtig zijn. Maar in het ergste geval, kun je altijd nog delen opnieuw wrappen.

8 ) Waarom heb je die lineaire actuatoren in de consoles aan de voorkant bevestigd? Zou het niet mooier zijn om ze met de motor in de console te plaatsen en strak tegen de achterkant?
Ik heb diverse idee's gehad met de consoles. 1 was een linear schroef systeem, maar het werd te vol aan de onderkant met kabels + constructie was onstabiel. Ik heb de actuators bewust aan de voorkant gemaakt omdat ik het kwa design mooier vond. Oogt meer industrieel samen met de 4 andere linear actuators (tafel poten) die aan de buitenkant van de desk zitten.
Andere reden was contructie sterkte en ballans. Het gewicht zit voorin, dus heb ik zogoed mogelijk het center punt gepakt. De console is een 1 piece gebogen plexiglas plaat. Dus ik zocht het sterkste punt in de plaat constructie. Uiteraard is de binnenkant versterkt met een alluminium frame. Aan de achterkant zitten 2 flinke gelijders die de console stabiel tegen de muur houd. De constructie is zeer stevig.


En last but not least:
Zo'n project als dit inspireert natuurlijk een enorme hoop Tweakers. En eigenlijk kan iedere Tweaker heel makkelijk beginnen door zelf paneeltjes te bouwen. Paneeltjes zijn als het ware units die je weer opnieuw kunt gebruiken. Dus paneeltje RGB besturing, paneeltje soldeerstation, paneeltje mediadisplay, etc. je kunt langzaam werken aan een paneeltjescollectie. En je paneel-houder (de consoles) kun je ook eenvoudig mee beginnen (rechthoekig stuk mdf). Dus eigenlijk kan iedereen die geïnspireerd is door jouw build vrij eenvoudig beginnen met kleine behapbare projectjes.
Wat enorm zou helpen is natuurlijk een kleine tutorial. Omdat jij (TS) zelf toch behoorlijk actief op YT bent, wellicht is het een idee om eens te laten zien hoe jij een paneeltje maakt? Hoe krijg je je plexiglas / mdf op maat, hoe wrap je dat? Hoe zet je de tekst er op? Waar moet je op letten? etc. Ik ben wel benieuwd namelijk! (ik kan ook wel Googlen, maar juist hoe jij het doet lijkt me interessant)
>
Die mijn channel kennen, weten dat ik al vrij lange tijd een DIY guy ben betreft autos / computers. Ik heb mijn inspiratie en kennis opgedaan door andere klussers en customizers aan het werk te zien. Zijnde met fotos / tekst of clips. Mijn grootste meersters waren google en youtube.
Dus als mijn builds andere mensen ook inspireerd.... super! Mijn tip is vooral, niet bang zijn om te falen.
Ik heb genoeg gesloopt en bloed laten vloeien voordat ik me skilled genoeg vond om mijn childhood ideeen echt uit te voeren...zoals KITT replicas maken en auto's radiografisch te modden.
Om echt complete tutorials uit te voeren en film editg ervan te maken heb ik simpelweg de tijd niet voor. De gemodde RC auto's laat ik bewust bepaalde dingen achter omdat het mijn eigen design is + te gevaarlijk is om door minder handige klussers. Een 1500 kg auto besturen is niet voor iedereen weg gelegd. Ik heb behoorlijk wat tijd en geld in mijn rc set gestoken totdat ik het veilig genoeg achte om te demonstreren. Ook kom ik nu al vaak uren te kort op een dag en heb niet echt het professionele camera spul om een mooie en interessant tutorial te maken. Ook niet
vergeten dat ik nu geen laser meer tot mijn beschikking heb of een CNC machine.
Nu moet ik weer alles met de hand slijpen

Oh....En als ik heel eerlijk moet zijn, ik laat niet echt iets nieuws zien met tutorials. Alle dingen wat ik doe, heb ik weer geleerd van andere tutorials. Zelfs het lassen van het frame heb ik aan de hand van youtube clips geleerd, haha.

[Verwijderd]

.

[ Voor 99% gewijzigd door Verwijderd op 01-11-2023 01:13 ]

[Teknoman19]

Verwijderd schreef op vrijdag 20 augustus 2021 @ 00:16:
[...]

Thanks voor het uitgebreide antwoord!

Ik las ergens dat je die tekst op het panel er in grafeerde? Kun je wrapfolie graferen dan?

Dat kan. Het paneel zelf is van 'wit' plastic/acrylic. De bovenkant is zwart gewrapped.
Als je de laser fijn afsteld, kun je dus graveren. Je brand alsware de zwarte wrap weg, waardoor de witte onderkant zichtbaar word.

Hoedan ook, na het graveren wat meer research gedaan en het blijkt dat veel wrap soorten giftige dampen geven met laseren/of graveren. Niet alleen slecht voor de gezondheid, maar ook voor de hardware van de laser/lensen/ en circuits. Dus helaas kon ik alleen het soldeerstation graveren op deze manier. Maar het geeft wel een professionele look



Er zijn andere veiligere oplossingen.

1. is het paneel 'spuiten' met lak en dan graveren. Geeft precies hetzelfde effect. Nadeel, het paneel is krasgevoelig. Dus verstandig om een aantal blanke lagen lak erover te spuiten / OF een heldere wrap-folie eroverheen plakken.

2. ander idee zou zijn het te doen met een CNC machine en heel lichtjes afstellen zodat de wrap niet beschadigd of scheurt.

3. speciaal kunststof gebruiken die 2 tonig zijn. Die zijn bijv wit, maar hebben een zwarte coating.

Alle 3 andere opties zijn een stuk veiliger voor je gezondheid en apparatuur voor het grafferen van panelen. Er zullen vast nog andere mogelijkheden zijn. Dit zijn de mogelijkheden die ik zelf heb ervaren.


>
Dit indicator paneeltje met de teksten, heb ik eerst afgeplakt met graffeer tape, / grafeerd en dan gespoten. Als je daarna voorzichtig de tape los haald, zul je dus de gespoten tekst overhouden.
Ook voor dit geld dat het kras gevoelig is. Daarom raadzaam om te graferen in spiegel! Zodat de gespoten tekst aan de achterkant van het plexiglas zit. Zo kun je ook de tekst niet verkrassen.
De zwarte verdeelbalken zijn trouwens ook gespoten.





Deze dingen vergen wel wat oefening voordat je het perfect hebt.

[Verwijderd]

.

[ Voor 113% gewijzigd door Verwijderd op 01-11-2023 01:12 ]

[Teknoman19]

Verwijderd schreef op vrijdag 20 augustus 2021 @ 16:09:
Een perfect paneeltje hangt of staat volgens mij bij twee dingen:
- Strakke tekst/opdruk
- Perfect passend / uitgesneden

Hierboven zijn ze beiden helemaal top.

Ik begrijp dat TS een professioneel / ervaren laserpiloot is/was. Hoeveel Watt vermogen heb je nodig om een plexiglas plaatje te snijden? Transparant is denk ik moeilijker dan ondoorzichtig, right? En als je kunt snijden, dan kun je ook graferen toch?

Zou je plexiglas kunnen snijden met zo'n 40W ding van AliE?

Ik heb wel een 20W laser grafeer ding, zal eens kijken wat dat doet met een plaatje plexiglas. Ik verwacht er echter weinig van, hoewel.... logo op mijn rekenmachine is een gat geworden bij de 1e test ;-)

edit: Paar plaatjes acryl besteld, we gaan het gewoon proberen! Witte plaat, zwart spuiten om tekst te graferen (laseren) lijkt me de beste optie. Ook wat vinyl wrap besteld. Genoeg om mee te experimenteren. let's get hand-on! Thanks for the inspiratie!

Er zit idd verschil in transparent en non-. Bij hoog wattage laser heb je daar geen last van.

Ik heb gewerkt van 100 t/m 150 watt. Dus niet je daily 'thuis-hobby-laser'

40watt zal net wel/ net niet worden. Ik denk dat t/m 2 a 3mm net te doen is. 4mm zal denk ik te dik zijn. Maar misschien als je een paar passages maakt en uiteraard de correcte lage snelheid en lens afstand aanhoud, zou het misschien net gaan. Zorg wel voor goede ventilatie...!
Enkele maanden terug had ik een filmpje op youtube gezien waar diverse uploaders demo's gaven over het snijden van diverse materialen met lage wat lasers. Zeker waard om eens te zoeken.

20watt zou voldoende moeten zijn om 'veel' kunststoffen ermee te kunnen graveren.

Jazekers gewoon proberen. Ik ben begonnen met 0 verstand met lasers, maar door gewoon lekker te hobbyen en met genoeg rest-afval materiaal te experimenteren, had ik het laseren na ene aantal maanden geheel mijn eigen gemaakt.

Succes!

[Sine]

Wrapping = vinyl = PVC is inderdaad een heel slecht idee om te laseren.

Met een 40W-er (eigenlijk een 30W-er, blijf onder de 20mA en je buis gaat veel langer mee) kun je prima plexi snijden tot een 10mm dik.
Verwacht met een K40 geen super rechte randen bij die diktes, en ook geen hoge snelheden.

Maar het kan wel. tot 6mm gaat als boter, dat is echt geen enkel probleem.

Hier een paar teststukjes met een ongemodificeerde K40:
De ster is 3mm en de vis 8mm



Plexi in een kleur spuiten en laseren is een goed idee, als je dat van de achterkant doet kun je het eea ook in kleur vullen. Dit is een (ver van perfect) teststukje

[Verwijderd]

.

[ Voor 99% gewijzigd door Verwijderd op 01-11-2023 01:12 ]

[Sine]

Jep, transparant inderdaad, een 20W-er is meer dan genoeg om wat verf weg te knetteren.

Als het ding ook echt 20W maakt ... bij de halfgeleider lasers wil men wel eens het verbruik van de laser opgeven en niet de werkelijke output van de laser.

[Teknoman19]

Sine schreef op zaterdag 21 augustus 2021 @ 21:39:
Jep, transparant inderdaad, een 20W-er is meer dan genoeg om wat verf weg te knetteren.

Als het ding ook echt 20W maakt ... bij de halfgeleider lasers wil men wel eens het verbruik van de laser opgeven en niet de werkelijke output van de laser.

Zoals de aangeboden cheap lasers uit china. Daar kun je het beste altijd al 10watt van de aangeboden watt af trekken. 😆

Velen vergissen zich wat je allemaal met een laser en plexiglas kunt. Een buig "gloeispiraal" tafel en wat spuitbussen...dan kun je dingen maken zoals dit 😁

Oh... en een goede lijm!

[Teknoman19]

3 van de 4 kabels zitten vast aan het plaffond en geven echt de look van linear actuators 😊

Nog 1 te gaan. Het einde van mega-desk begint in zicht te komen


Intussen heb ik besloten de surround gamer systeem te upgraden naar AM4 / 5600X. Mobo zal waarschijnlijk een strix worden. Iemand een gebruikte 5600x/ 5800x in de aanbieding?


Ik denk dat ik aardig wat pc spulletjes te koop ga zetten na de build! 😆...























Voor die zich afvragen...kun je op de tafel staan?
Ja hoor! Geen probleem 😊

[ Voor 4% gewijzigd door Teknoman19 op 26-08-2021 07:19 ]

[RKD]

Gaaf en gelijk een gewaagde test door erop te gaan staan... Hoeveel pc's heb je er straks in zitten? (aka met hoeveel vrienden kan je een lanparty doen dus )

[Teknoman19]

RKD schreef op donderdag 26 augustus 2021 @ 09:16:
Gaaf en gelijk een gewaagde test door erop te gaan staan... Hoeveel pc's heb je er straks in zitten? (aka met hoeveel vrienden kan je een lanparty doen dus )

Oh, niet zo worried om er op te staan. Zitten ook extra beugels aan de muur die de tafel dragen.

2x PC's (links en rechts)

[Teknoman19]

De desk is nog niet klaar en ik ben nu al updates aan het doen.

Surround gamer nieuwe specs:
32Gb
Rog strix 550-f gaming
5600x cpu
6900xt

[Teknoman19]

VRAAGJE aan de VR gamers.


Ik gebruikte eerst een gtx1070 super van EVGA in combinatie met de Oculus rift S
Over het algemeen, geen problems met de meeste VR games. Alleen Half Life merkte je af en toe dat je op
het randje zit van de performance.

Nu ga ik de GTX1080 gebruiken.....beter gezegd, in SLI.

Nu mijn vraag......word SLI uberhaupt benut met VR games? Zoniet, dan ben ik van plan om 1x gtx1080 met waterblok eruit te halen / en bij de rest van de verkoop te gooien.

Anybody?

[RKD]

Teknoman19 schreef op zaterdag 28 augustus 2021 @ 11:56:
VRAAGJE aan de VR gamers.


Ik gebruikte eerst een gtx1070 super van EVGA in combinatie met de Oculus rift S
Over het algemeen, geen problems met de meeste VR games. Alleen Half Life merkte je af en toe dat je op
het randje zit van de performance.

Nu ga ik de GTX1080 gebruiken.....beter gezegd, in SLI.

Nu mijn vraag......word SLI uberhaupt benut met VR games? Zoniet, dan ben ik van plan om 1x gtx1080 met waterblok eruit te halen / en bij de rest van de verkoop te gooien.

Anybody?

Ik heb een gewone Rift gehad en volgens mij is de invloed van SLI zeer klein voor VR wat ik met kan herinneren van een jaar terug.

[vonkkie]

Sli ondersteuning is tegenwordig niet best meer

Kan zelfs zijn dat 1 soepeler loopt

[Noxious]

Teknoman19 schreef op zaterdag 28 augustus 2021 @ 11:56:
VRAAGJE aan de VR gamers.


Ik gebruikte eerst een gtx1070 super van EVGA in combinatie met de Oculus rift S
Over het algemeen, geen problems met de meeste VR games. Alleen Half Life merkte je af en toe dat je op
het randje zit van de performance.

Nu ga ik de GTX1080 gebruiken.....beter gezegd, in SLI.

Nu mijn vraag......word SLI uberhaupt benut met VR games? Zoniet, dan ben ik van plan om 1x gtx1080 met waterblok eruit te halen / en bij de rest van de verkoop te gooien.

Anybody?

Minimaal; bijkomend heb je met SLI meer last van microstuttering wat in VR echt heel naar kan zijn.

[dylan111111]

Teknoman19 schreef op zaterdag 28 augustus 2021 @ 11:56:
VRAAGJE aan de VR gamers.


Ik gebruikte eerst een gtx1070 super van EVGA in combinatie met de Oculus rift S
Over het algemeen, geen problems met de meeste VR games. Alleen Half Life merkte je af en toe dat je op
het randje zit van de performance.

Nu ga ik de GTX1080 gebruiken.....beter gezegd, in SLI.

Nu mijn vraag......word SLI uberhaupt benut met VR games? Zoniet, dan ben ik van plan om 1x gtx1080 met waterblok eruit te halen / en bij de rest van de verkoop te gooien.

Anybody?

Een zijn maar een handje vol VR games die SLI ondersteund en vaak moet je zelf met nvidia profile inspector de profielen aanpassen/testen om het lekker te laten lopen. Ik zou zeggen verkoop beide GTX 1080 kaarten en koop er 1 sterkere voor terug. (RTX 3070 bijvoorbeeld)

[Teknoman19]

Na lang wikken en wegen heb ik toch besloten mijn oude mobo, cpu, monoblok, ram en gpu te verkopen.

Die intresse hebben, kunnen me een private message sturen met evt een bod.

Modbreak:

Dingen verkopen is Vraag en Aanbod voor, verkoop via het forum is niet de bedoeling.

[ Voor 150% gewijzigd door SA007 op 29-08-2021 13:17 ]

[Teknoman19]

'Excuses aan de moderator voor mijn laatste post'

Update
De strix 550 mobo is online!

Voorzien van 3x ssd + 1x m2. Goed voor 5TB aan HDD space. Daar kan ik wel een aantal games op kwijt 😊. Het vr systeem heeft 3tb aan ssd's en m2.

Verder ben ik de consoles aan het afwerken/aansluiten. En alle 4 suspensie kabels zitten vast aan het plaffond.

[Truxal]

Teknoman19 schreef op dinsdag 11 augustus 2020 @ 17:54:

Wat ga ik bouwen?

Man, met zo veel ontzag en belangstelling volg ik dit project. Ook wel met jaloezie; ik heb over het algemeen een goede klusdag gehad als ik een schroef recht in de muur krijg.

Keep it up!

[Teknoman19]

Truxal schreef op zondag 29 augustus 2021 @ 20:23:
[...]


Man, met zo veel ontzag en belangstelling volg ik dit project. Ook wel met jaloezie; ik heb over het algemeen een goede klusdag gehad als ik een schroef recht in de muur krijg.

Keep it up!

wie het kleine niet eert, is het grote niet weerd

[Teknoman19]

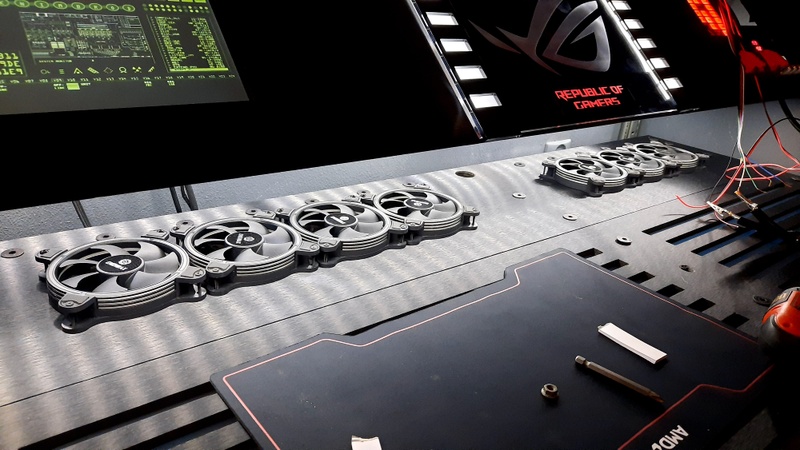

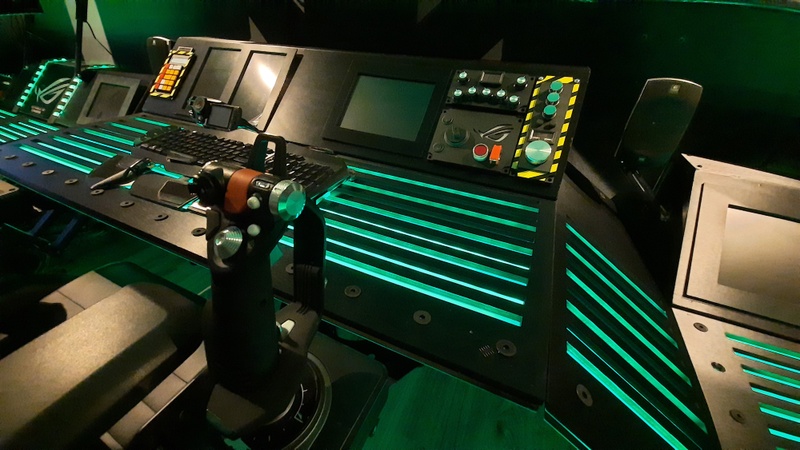

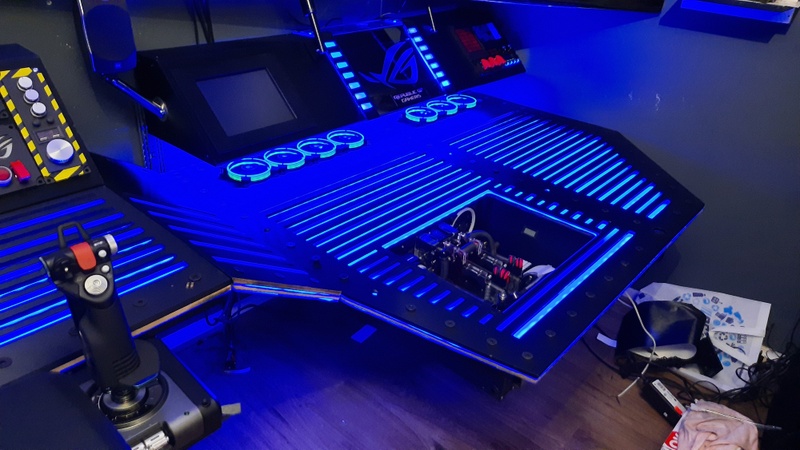

De laatste console parts installed

[DieterKoblenz]

Super, super, super gaaf!

Waar heb je de spullen vandaan voor die custom lab voeding en soldeerstation?

[Noxious]

DieterKoblenz schreef op maandag 30 augustus 2021 @ 09:00:
Super, super, super gaaf!

Waar heb je de spullen vandaan voor die custom lab voeding en soldeerstation?

Zie Teknoman19 in "[CiP] Extreme en grote PC desk build. "MEGA-DESK" !!!" volgens mij vooral van behuizing geswitched.

[Teknoman19]

Noxious schreef op maandag 30 augustus 2021 @ 09:06:
[...]

Zie Teknoman19 in "[CiP] Extreme en grote PC desk build. "MEGA-DESK" !!!" volgens mij vooral van behuizing geswitched.

Correct!

[Teknoman19]

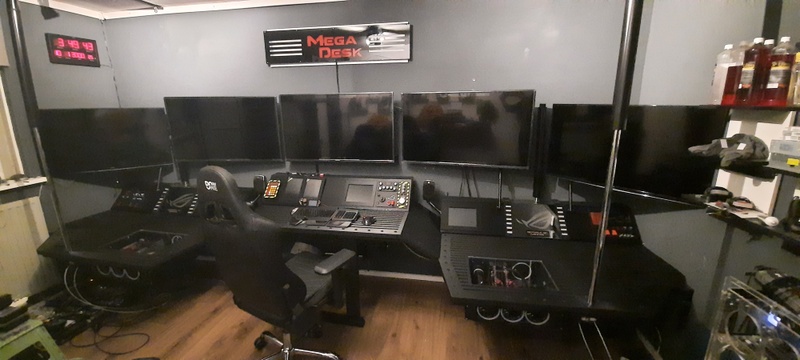

Update:

De desk is 'momenteel' zo goed als klaar. Zullen vast nog genoeg aanpassingen en uitbreidingen komen

De desk is bevestigd aan het plaffond. HELAAS!.....de tafel is toch te zwaar voor de lineare actuators (achterkant) om de MIGHTY mega desk omhoog te liften. De voorkant gaat wel een stuk omhoog.

DUS.....ik heb besloten om het hierbij te laten betreft de kabel-actuators. Om nog een keer geld te steken in sterkere lineare actuators, dat word een future update! De 2 consoles actuators vond ik eigenlijk belangrijker om werkend te krijgen dan de tafel actuators...lol.
Wel heb ik de tafel mooi op spanning gekregen, dus nu kun je makkelijk 'zitten' of 'staan' op de tafel. Wel zo handig dat een tafel sterk genoeg is om erop te kunnen staan toch? Zeker als ik achter de schermen moet zijn.


ZO....tijd voor de hardware / software in orde te krijgen.

Beginnende met de surround gamer.

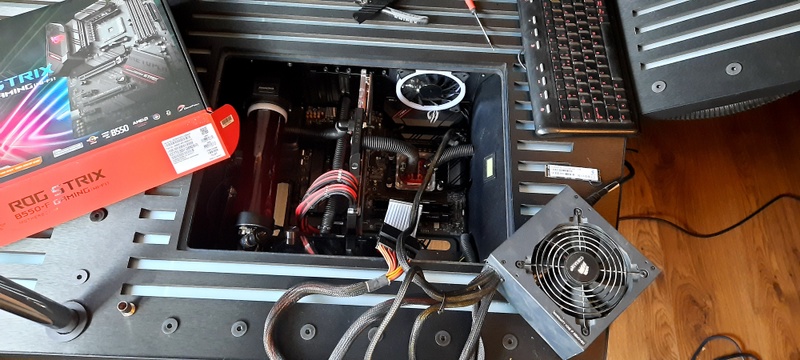

Zoals gezegd flinke update voor de surround gamer. Nieuw mobo: B550 van ROG / 32GB / 6900xt / 5600x.

HELAAS, heb ook ik wel eens pech met install.

> Windows 10 install zonder probs.
> Windows 10 updates
> 6900xt drivers
Stress test met de 6900 via ATI software.....all good.

Tijdens opnieuw aansluiten van LAN kabels, reboot de pc opeens................en toen begon het!

Mobo blijft booten. Check leds> CPU, RAM, VGA gaan meestal goed. En op BOOT slaat de pc uit / en reboot weer.

Handelingen:
Ram verplaatst / vervangen / andere banks..
CPU eruit / erin
2 andere PSU's probeerd, same problem
6900xt verwijderd...
ALLE psu kabels verwijderd, except CPU power en ATX.....SAME SHIT!

En nog een aantal handelingen....krijg de pc niet meer aan de gang. Dus cpu of mobo is de boosdoener.
Gezien de cpu check meestal o.k is....ga ik er vanuit dat het probleem in het mobo ligt.

Hoe....why...waarom....i dont know. Alles was prima in orde....en toen kon ik niet meer posten.

Dus ik ga het b550 mobo terug sturen en in de plaats de gigabyte aorus x570 proberen.

Keep you posted

[ Voor 16% gewijzigd door Teknoman19 op 06-09-2021 19:42 ]

[Technomania]

Balen @Teknoman19

Gelukkig is het iets "kleins" wat onder garantie valt. In ieder geval beter dan dat de Megadesk 1 grote rookwolk zou worden.

Succes er mee

[Teknoman19]

Technomania schreef op maandag 6 september 2021 @ 20:08:
Balen @Teknoman19

Gelukkig is het iets "kleins" wat onder garantie valt. In ieder geval beter dan dat de Megadesk 1 grote rookwolk zou worden.

Succes er mee

LoL.....1 grote rookwolk? Waar is je vertrouwen in MEGA-DESK?

[Technomania]

Teknoman19 schreef op maandag 6 september 2021 @ 20:10:
[...]


LoL.....1 grote rookwolk? Waar is je vertrouwen in MEGA-DESK?

Oei, het was niet de bedoeling dat je het als aanval richting MEGA-DESK zou opvatten.

Excuus.

[FirePuma142]

Technomania schreef op maandag 6 september 2021 @ 20:15:
[...]


Oei, het was niet de bedoeling dat je het als aanval richting MEGA-DESK zou opvatten.

Excuus.

MEGA-EXCUUS

[Verwijderd]

.

[ Voor 122% gewijzigd door Verwijderd op 01-11-2023 01:12 ]

[Teknoman19]

Technomania schreef op maandag 6 september 2021 @ 20:15:
[...]


Oei, het was niet de bedoeling dat je het als aanval richting MEGA-DESK zou opvatten.

Excuus.

Welnee joh. 🤣 zeker niet opgevat als aanval. Lol

[Teknoman19]

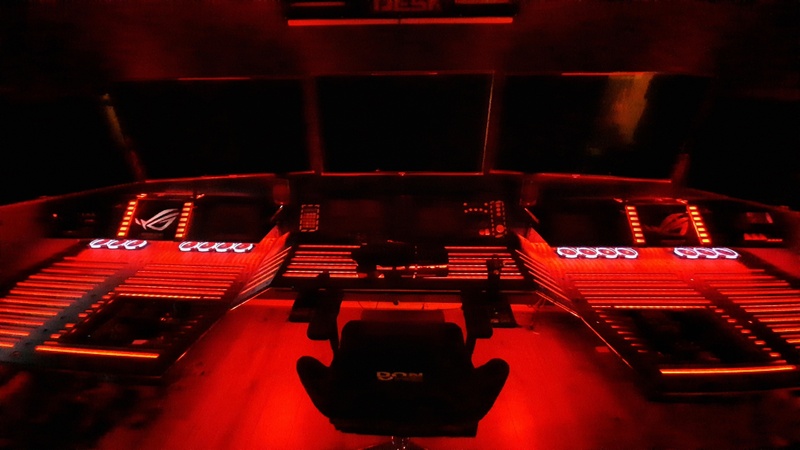

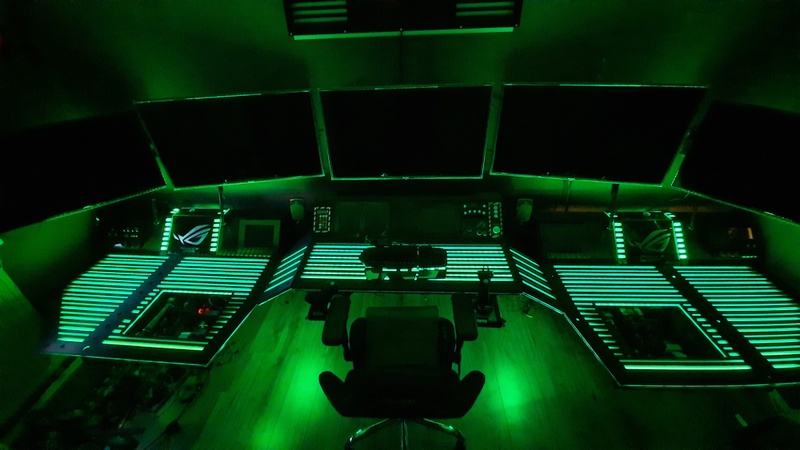

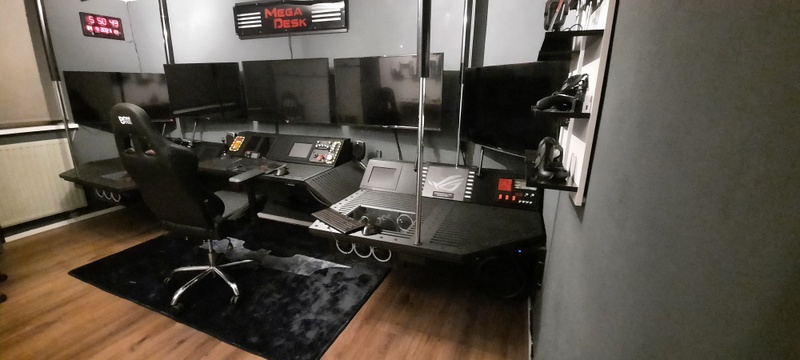

Zo.....done!

Intussen al wat games getest en met resoluties gespeeld.

Nog iemand hier die gamed met 12k resolutie? 🤣




















De midden console lcd's moet ik nog een beetje mee rond stoeien voordat ik ze optimaal heb lopen.

[Technomania]

Vet gave shit @Teknoman19

[DieterKoblenz]

Super vet! Echt prachtig geworden!

[pjottum]

Zijn de buren eigenlijk boos op je omdat ze in het donker zitten als jij 's avonds zit te gamen?

[Technofreakz]

En wat is het volgende project? Ga je nu een geheime lift in je huiskamer maken zodat je in je battle station komt?

[Baakster]

En? zit het een beetje? Zou zuur zijn als het voor geen meter zit xD hah.

Maar ik had iig verwacht een badman masker + cape foto... Leuk MEGA-DESK maar zonder badman is het DESK.

[Teknoman19]

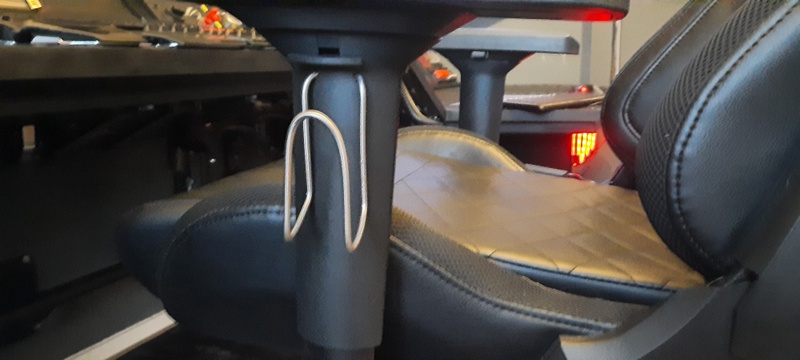

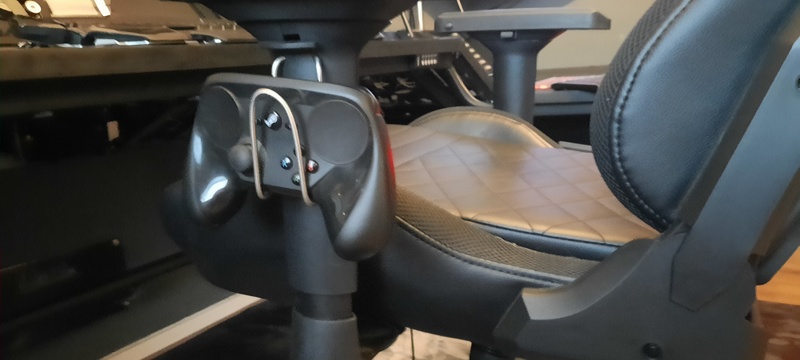

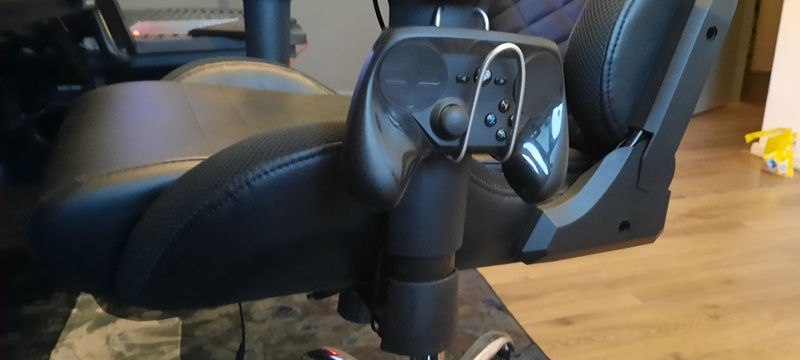

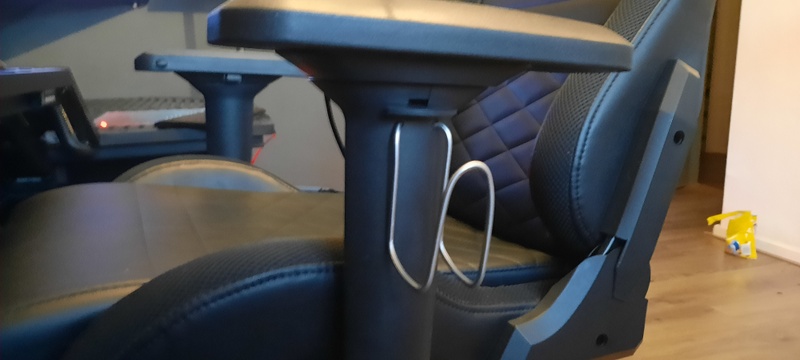

Vandaag een handige add on aan mijn stoel gemaakt.

Steam controller holder. 😊 Simpel gebogen... geen schroeven nodig.

[RoelsRules]

Heeft tweakers al contact met je opgenomen voor een (video) interview??
Echt dikke skills, tof resultaat!

[Teknoman19]

RoelsRules schreef op dinsdag 14 september 2021 @ 22:55:
Heeft tweakers al contact met je opgenomen voor een (video) interview??
Echt dikke skills, tof resultaat!

Not yet 😉

[Technomania]

Teknoman19 schreef op dinsdag 14 september 2021 @ 21:33:
Vandaag een handige add on aan mijn stoel gemaakt.

Steam controller holder. 😊 Simpel gebogen... geen schroeven nodig.

Komt er ook nog een drankkoeler aan die stoel?
