Vloerverwarmingverdeler vervangen bij overstap warmtepomp?

[Aeien]

@Seafarer het is al ongelofelijk veel beter dan het was. Zonder fans zat ik op dT 0.1-0.3
Met dit warme weer laat ik het voor nu even, want een dT van 4 is nu fysiek niet eens mogelijk 😋

Dat is ook waarom gisteravond de badkamer zo laag zat: was net gebruikt en 22gr binnen.
Maar thanks iig!

[Seafarer]

Aeien schreef op zondag 22 februari 2026 @ 09:35:
@Seafarer het is al ongelofelijk veel beter dan het was. Zonder fans zat ik op dT 0.1-0.3
Met dit warme weer laat ik het voor nu even, want een dT van 4 is nu fysiek niet eens mogelijk 😋

Dat is ook waarom gisteravond de badkamer zo laag zat: was net gebruikt en 22gr binnen.
Maar thanks iig!

Ik bedoelde het anders, door express de convectors te knijpen naar een deltaT van 4 dan gaat daar minder water (flow) doorheen en meer door de vloer.
Jouw water komt van boven als de boven verdieping 70% van de flow verbruikt dan heb je maar 30% over voor beneden.

Want de vloer is jouw probleem.

[Aeien]

Seafarer schreef op zondag 22 februari 2026 @ 10:17:
[...]

Ik bedoelde het anders, door express de convectors te knijpen naar een deltaT van 4 dan gaat daar minder water (flow) doorheen en meer door de vloer.
Jouw water komt van boven als de boven verdieping 70% van de flow verbruikt dan heb je maar 30% over voor beneden.

Want de vloer is jouw probleem.

Ah zo bedoel je. Ja absoluut dat de flow gestuurd moet worden naar de vloer.
Er zijn nu 2 kamers boven die de Ta eigenlijk niet meer halen, omdat ze zo geknepen zijn. Dat had ik gister bij de badkamer ook, heb hem weer iets meer open gezet. Gevoelsmatig is de grens dan wel bereikt hoever ik wil knijpen.

Ik kan dit beneden ook nog meer opzoeken, maar zit daar denk ik niet ver vanaf. En daarom dus de vraag: hoezo gaat er nog maar 3l/min door de vloer? 😜 De dT van de vloer is wel mooi gedaald, dus het principe werkt

[Cubico]

Aeien schreef op zondag 22 februari 2026 @ 12:06:
[...]

Ah zo bedoel je. Ja absoluut dat de flow gestuurd moet worden naar de vloer.
Er zijn nu 2 kamers boven die de Ta eigenlijk niet meer halen, omdat ze zo geknepen zijn. Dat had ik gister bij de badkamer ook, heb hem weer iets meer open gezet. Gevoelsmatig is de grens dan wel bereikt hoever ik wil knijpen.

Ik kan dit beneden ook nog meer opzoeken, maar zit daar denk ik niet ver vanaf. En daarom dus de vraag: hoezo gaat er nog maar 3l/min door de vloer? 😜 De dT van de vloer is wel mooi gedaald, dus het principe werkt

Zo ga je er volgens mij niet komen. Je zult eerst geforceerd door je vloer heen moeten. Dan kun je werkelijk zeggen dat er geen lucht meer in zit ( of andere vuiligheid) Beste is met de tuinslang omdat je je pomp niet kan regelen. Daarna weer proberen met gesloten convectoren en kijken wat je flow door de vloer doet. Als die goed is kun je voorzichtig je convectoren in regelen door de kraan echt net los te zetten en niet direct naar 1 ofzo. en dan goed opletten wat er met de vloer gebeurt.

[Sjoerdje88]

Hier ook wat hulp nodig van jullie. Heb een all-electric opstelling van Adlar Castra en heb net de vloerverwarming verdeler omgebouwd naar een ‘open/passieve verdeler’. Resultaat: met alle radiatoren boven dicht, flow 13 l/min en als ik de radiatoren open zet verhoogd deze naar 15l/min, maar wel storingen op de WP voor een te hoge Delta T. Hier opsomming van de opstelling:

- 10 kw all-electric warmtepomp Adlar Castra
- benedenverdieping 11 groepen vloerverwarming over circa 90m2 (10 cm hoh)
- bovenverdieping radiatoren maar gebruiken we amper.
- hoofdleidingen 25mm Uponor
- temperatuur WP laten begrenzen tot 40 graden

Ik had echt verwacht dat het verwijderen van de vermenging bij de vloerverwarmingverdeler het systeem rustiger zou maken, maar eigenlijk is het slechter geworden. Flow op de vloerverwarming is circa 0,8 l/min. Nu moet ik wel zeggen dat ik niet helemaal blij ben met alle knie koppelingen die zijn gebruikt bij het aansluiten van de warmtepomp, zorgt volgens mij alleen maar voor weerstand.

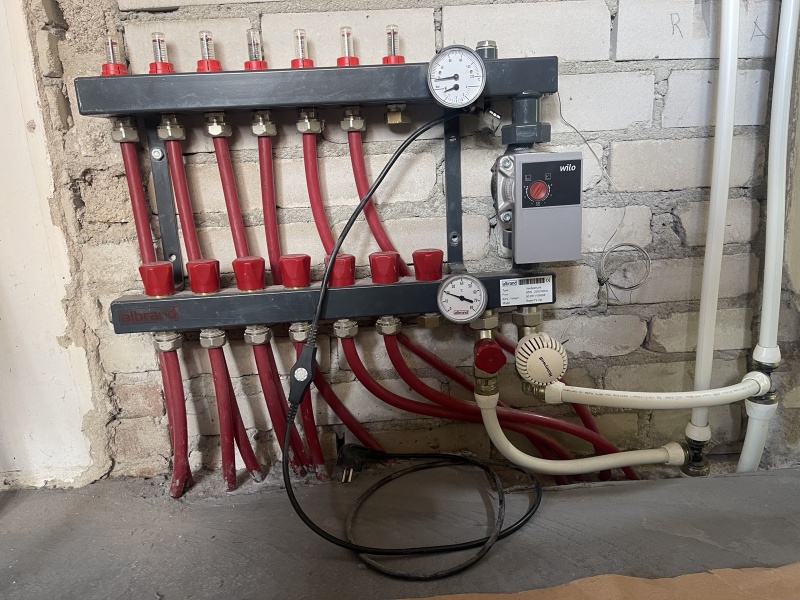

Zie hier foto’s van de vloerverwarming en boven op zolder waar alles is gemaakt voor de warmtepomp. Wat zouden jullie hieraan aanpassen om de flow te verhogen?

Alvast bedankt

[Seafarer]

Sjoerdje88 schreef op zondag 22 februari 2026 @ 20:46:
Hier ook wat hulp nodig van jullie. Heb een all-electric opstelling van Adlar Castra en heb net de vloerverwarming verdeler omgebouwd naar een ‘open/passieve verdeler’. Resultaat: met alle radiatoren boven dicht, flow 13 l/min en als ik de radiatoren open zet verhoogd deze naar 15l/min, maar wel storingen op de WP voor een te hoge Delta T. Hier opsomming van de opstelling:

- 10 kw all-electric warmtepomp Adlar Castra
- benedenverdieping 11 groepen vloerverwarming over circa 90m2 (10 cm hoh)
- bovenverdieping radiatoren maar gebruiken we amper.
- hoofdleidingen 25mm Uponor
- temperatuur WP laten begrenzen tot 40 graden

Ik had echt verwacht dat het verwijderen van de vermenging bij de vloerverwarmingverdeler het systeem rustiger zou maken, maar eigenlijk is het slechter geworden. Flow op de vloerverwarming is circa 0,8 l/min. Nu moet ik wel zeggen dat ik niet helemaal blij ben met alle knie koppelingen die zijn gebruikt bij het aansluiten van de warmtepomp, zorgt volgens mij alleen maar voor weerstand.

Zie hier foto’s van de vloerverwarming en boven op zolder waar alles is gemaakt voor de warmtepomp. Wat zouden jullie hieraan aanpassen om de flow te verhogen?

Alvast bedankt

[Afbeelding]

[Afbeelding]

Heb je naregeling?
Zo niet, dan bypass dichtzetten ik verwacht dat je hier een mega kortsluiting hebt.

Overigens zijn de knieen, bochten en dit materiaal is heel wat anders dan in pex buis systemen. Maar al je pijp werk is 25mm pex? Lijkt me wat krap.

[ Voor 3% gewijzigd door Seafarer op 22-02-2026 21:01 ]

[Sjoerdje88]

@Seafarer bedankt voor je reactie.

Ik heb geen naregeling, bypass staat nu maximaal dicht, maar kan natuurlijk wel een probleem zijn. Adviseer je de bypass eruit te halen?

25mm Uponor kan ik helaas niks aan veranderen, niet echt in de mogelijkheid om dit te vervangen.

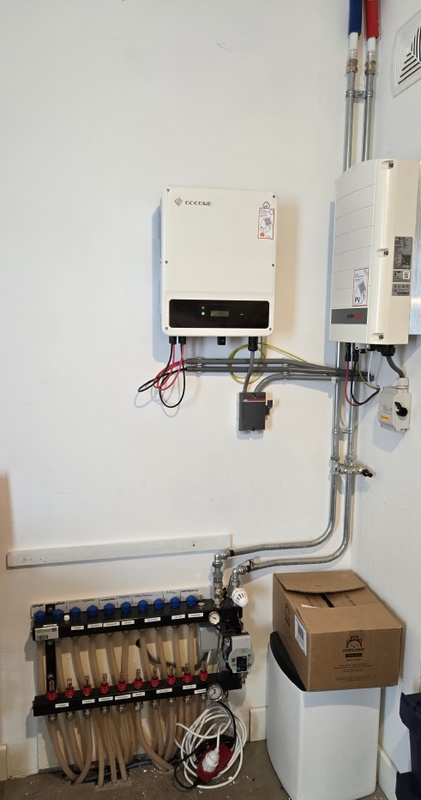

Hier nog een laatste foto van het hele systeem, inclusief het buffervat.

[Seafarer]

Sjoerdje88 schreef op zondag 22 februari 2026 @ 21:16:
@Seafarer bedankt voor je reactie.

Ik heb geen naregeling, bypass staat nu maximaal dicht, maar kan natuurlijk wel een probleem zijn. Adviseer je de bypass eruit te halen?

Als je geen naregeling hebt hoef je ook niet te bypassen. Van mij mag die er dan uit. En zeker als je leidingen wat dun zijn dan is je verschil druk hoger en zal deze klep sneller doorlaten.

25mm Uponor kan ik helaas niks aan veranderen, niet echt in de mogelijkheid om dit te vervangen.

Hier nog een laatste foto van het hele systeem, inclusief het buffervat.

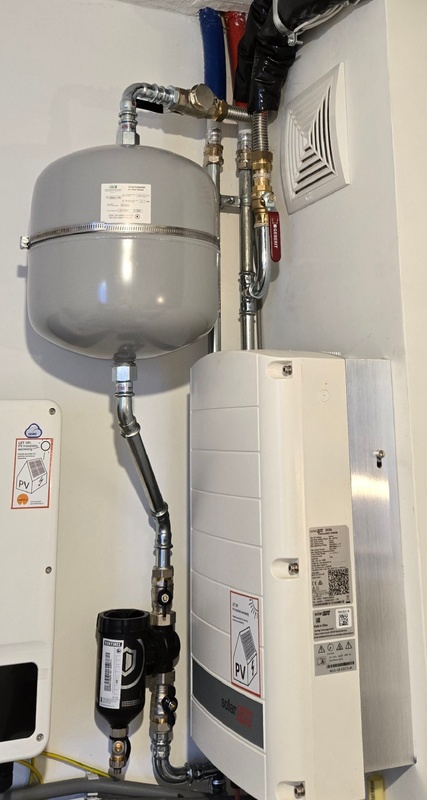

[Afbeelding]

Deze foto is zeer recent met een fuctionerende installatie?

Want ik begrijp het niet helemaal:
- bovenin 2 afsluiters dicht.
- het expansievat zit via een terugslagklep, water moet in en uit een expansievat kunnen.
- Het expansie vat hangt keurig aan een stevige officieele hangbeugel maar het buffervat zweeft zonder ergens een beugel te hebben. En wat die buffert weet ik niet. (afsluiters)
- Automatische ontluchters horen niet in een horizontale leiding. Staat in de handleiding.

Beetje mistig zo. wat zie ik over het hoofd?

[Sjoerdje88]

@Seafarer je gaat nu wel voorbij mijn technische kennis hoor haha. Dit is recent en functionerend (voordat ik de vloerverwarming pomp verwijderde) want de foto heb ik deze avond gemaakt. Even reageren op je punten:

- de leidingen na die twee afsluiters gaan naar de 270 liter boiler. Dus ik neem aan dat deze geen invloed hebben op mijn flow? We kunnen overigens gewoon douchen, dus dit zal wel kloppen.
- expansievat ga ik aan ze vragen

Belangrijkste is, zie je iets wat mijn flow probleem kan veroorzaken? Even buiten de krappe leidingen.

Zou het een idee kunnen zijn om op de retour leiding bij de vloerverwarming verdeler terug te plaatsen, zodat deze de flow wat kan verhogen?

Alvast bedankt weer.

[Seafarer]

Sjoerdje88 schreef op zondag 22 februari 2026 @ 22:13:
@Seafarer je gaat nu wel voorbij mijn technische kennis hoor haha. Dit is recent en functionerend (voordat ik de vloerverwarming pomp verwijderde) want de foto heb ik deze avond gemaakt. Even reageren op je punten:

- de leidingen na die twee afsluiters

die rode die allebei dichtstaan?

gaan naar de 270 liter boiler. Dus ik neem aan dat deze geen invloed hebben op mijn flow? We kunnen overigens gewoon douchen, dus dit zal wel kloppen.
- expansievat ga ik aan ze vragen

of loopt die leiding achter het expansie vat door en gaat verder op de rechter muur?

Belangrijkste is, zie je iets wat mijn flow probleem kan veroorzaken? Even buiten de krappe leidingen.

de bypass en msschien gaat er teveel water naar radiatoren? dan krijgt de vloer teweinig.

Zou het een idee kunnen zijn om op de retour leiding bij de vloerverwarming verdeler terug te plaatsen, zodat deze de flow wat kan verhogen?

Alvast bedankt weer.

Misschien in de foto wat pijltjes zetten wat nu de stroming is en waar de warmte pomp en waar de vloerverwarming zit?

[Aeien]

Cubico schreef op zaterdag 21 februari 2026 @ 22:06:
[...]

Zo te zien heb je ook 2 waterslang aansluitingen op de verdeler, waarom spoel je de boel niet door met een tuinslang, dan kun je direct zien of er rotzooi of lucht inzit. Wel ff de afsluiters naar je systeem dichtzetten. En per streng, dus niet beide tegelijk.

Ik was van plan morgen aan het spoel klusje te beginnen.
Maar ik lees wat meer op Google: daar wordt gezegd dat doorspoelen specialisten werk is met een speciaal apparaat en om vooral niet zelf te hobbyen.

Wat is jullie ervaring?

Ergwns denk ik: er gaat nu al normaal water, zonder speciaal middel, door m'n systeem heen. Waarom zou ik zelf niet met een tuinslang kunnen flushen?
Maar wil de boel ook niet slopen let teveel druk (lijkt me onwaarschijnlijk)

[Cubico]

Aeien schreef op dinsdag 24 februari 2026 @ 09:45:
[...]

Ik was van plan morgen aan het spoel klusje te beginnen.
Maar ik lees wat meer op Google: daar wordt gezegd dat doorspoelen specialisten werk is met een speciaal apparaat en om vooral niet zelf te hobbyen.

Wat is jullie ervaring?

Ergwns denk ik: er gaat nu al normaal water, zonder speciaal middel, door m'n systeem heen. Waarom zou ik zelf niet met een tuinslang kunnen flushen?
Maar wil de boel ook niet slopen let teveel druk (lijkt me onwaarschijnlijk)

Gaat bij jou ook eerst om de eventuele luchtbellen weg te drukken, en misschien wat vuiligheid. Je ziet vanzelf wat er uit komt. Krijg je er niet voldoende water door kun je altijd naar een prof gaan Ik heb slangen van 30 jaar oud en spoel ze altijd zelf met waterslang en brubbel er met de compressor wat extra lucht bij in. Als je dan ziet wat er na een paar jaar uit komt, daar word je niet vrolijk van.

[reign-in-pain]

Allen, hierbij ook nog even mijn ervaring met ombouwen van vloer verwarmingsverdeler.
Na mijn eerdere berichten/vragen over het ombouwen, toch maar de stoute schoenen aangetrokken en begonnen. De warmtepomp stond al een tijdje te wachten en met het warmte weer vorige week, toch maar begonnen.

De bestaande situatie:

Het betreft een Rehau 3001 verdeler, standaard met pomp. En Rehau heeft geen modellen zonder pomp in het assortiment. Dus op de gok maar een Therminon 1 groeps verdeler besteld; dat was de goedkoopste optie voor onderdelen die ik kon vinden. En de afmetingen bleken gelijk.

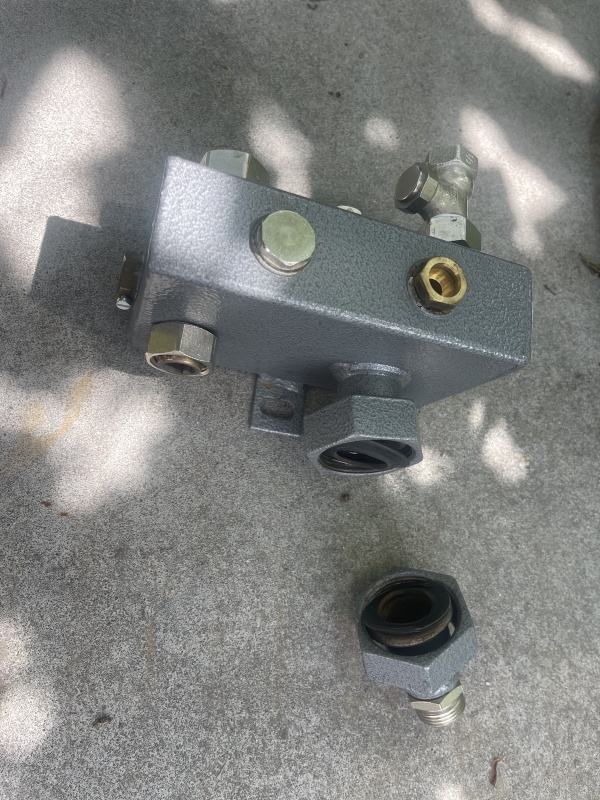

Na het uit elkaar schroeven bleek alleen dat schijnbaar Rehau, itt tot andere verdelers, de groepen omgedraaid monteert. En ik aan het einde van de verdeler en het nieuw op te bouwen stuk met O-ring eindigde:


Twee O-ringen op elkaar, dat moet gaan lekken . En alle groepen omdraaien was meer werk dan ik zin in had . Dus besloten een hard kunstof 'plaatje' er tussen te fabriceren. Gezien het water naar verwachting niet boven de 35 graden zal uitkomen, verwacht ik geen grote problemen met uitzetten etc.

De hele handel in elkaar geschroefd, met 'open' moertjes, zodat de lengte van de draadeind niet zo nauw luistert. En tadaa....

En inmiddels draaien we alweer een aantal dagen, lekvrij en met >30 l/min door de verdeler zonder noemenswaardig geruis.

[Andrehj]

reign-in-pain schreef op zondag 15 maart 2026 @ 21:13:
En inmiddels draaien we alweer een aantal dagen, lekvrij en met >300 l/min door de verdeler zonder noemenswaardig geruis.

300 lpm
Weet je zeker dat dat geen typo is?

[Seafarer]

Andrehj schreef op zondag 15 maart 2026 @ 21:16:
[...]

300 lpm
Weet je zeker dat dat geen typo is?

18000ltr/uur Waarschijnlijk gratis oorkappen erbij gekregen.

[reign-in-pain]

Andrehj schreef op zondag 15 maart 2026 @ 21:16:
[...]

300 lpm
Weet je zeker dat dat geen typo is?

Hahah, aangepast, ik was te enthousiast; een 0 te veel. (10 groepen x >3L is geen 300lpm )

[Seafarer]

reign-in-pain schreef op zondag 15 maart 2026 @ 22:12:
[...]

Hahah, aangepast, ik was te enthousiast; een 0 te veel. (10 groepen x >3L is geen 300lpm )

Wel creatief aangepast.

[DjoeC]

Bij het vervangen van mijn mengverdeler door een openverdeler (max temperatuur zal ergens rond de 40 graden zijn, vermoedelijknog lager) wil ik ook de oude motoren van de zoneregeling vervangen. Uiteindelijk wil ik de groepen (18 stuks over 2 verdelers) via HA open en dicht kunnen zetten.

Wat is momenteel een energiezuinig, betrouwbaar type/systeem dat (liefst) zowel via HA aan te sturen is, als via een aan/uit (open/dicht) thermostaat?

[Seafarer]

DjoeC schreef op zondag 22 maart 2026 @ 16:55:
Bij het vervangen van mijn mengverdeler door een openverdeler (max temperatuur zal ergens rond de 40 graden zijn, vermoedelijknog lager) wil ik ook de oude motoren van de zoneregeling vervangen. Uiteindelijk wil ik de groepen (18 stuks over 2 verdelers) via HA open en dicht kunnen zetten.

Wat is momenteel een energiezuinig, betrouwbaar type/systeem dat (liefst) zowel via HA aan te sturen is, als via een aan/uit (open/dicht) thermostaat?

Warmte pomp?

[DjoeC]

Seafarer schreef op zondag 22 maart 2026 @ 17:33:
[...]

Warmte pomp?

Nog niet, wel voorbereiding voor over een paar jaar. Maar de CV ketel doet t ook op 35 graden

[Seafarer]

DjoeC schreef op zondag 22 maart 2026 @ 18:00:
[...]

Nog niet, wel voorbereiding voor over een paar jaar. Maar de CV ketel doet t ook op 35 graden

Heb je je heel erg verdiept in de warmtepomp topics? De tendens is geen naregeling. En eigenlijk geld dat ook voor een cv ketel. (vooral als je deze op vermogen beperkt en de flow omhoog zet)

Hier nog een leuk filmpje van de Nederlandse heatgeek.

[DjoeC]

Seafarer schreef op zondag 22 maart 2026 @ 19:10:
[...]

Heb je je heel erg verdiept in de warmtepomp topics? De tendens is geen naregeling. En eigenlijk geld dat ook voor een cv ketel. (vooral als je deze op vermogen beperkt en de flow omhoog zet)

Hier nog een leuk filmpje van de Nederlandse heatgeek.

Yep, da's allemaal bekend maar er zijn goede redenen om dat toch te doen. Vandaar de vraag DjoeC in "Vloerverwarmingverdeler vervangen bij overstap warmtepomp?"

[Seafarer]

DjoeC schreef op zondag 22 maart 2026 @ 20:33:
[...]

Yep, da's allemaal bekend maar er zijn goede redenen om dat toch te doen. Vandaar de vraag DjoeC in "Vloerverwarmingverdeler vervangen bij overstap warmtepomp?"

Ja heb je gelijk in. Als je secties echt helemaal dicht wilt hebben.

Dit heeft echt een motortje inplaats van was opwarmen:https://www.amazon.de/Homematic-IP-153309A0-HmIP-VDMOT-actuator/dp/B07RJZ5F1Y/ref=zg_bs_g_2076257031_d_sccl_2/261-3953364-7080352?th=1

[DjoeC]

Seafarer schreef op dinsdag 24 maart 2026 @ 22:03:
[...]

Ja heb je gelijk in. Als je secties echt helemaal dicht wilt hebben.

Dit heeft echt een motortje inplaats van was opwarmen:https://www.amazon.de/Homematic-IP-153309A0-HmIP-VDMOT-actuator/dp/B07RJZ5F1Y/ref=zg_bs_g_2076257031_d_sccl_2/261-3953364-7080352?th=1

Daar ga ik eens induiken, zien wat de mogelijkheden zijn en of dat een standaard aansluiting heeft... En ja, de bedoeling is bijvoorbeeld: garage groepen dicht behalve bij vorst of werkzaamheden.

[olettinga]

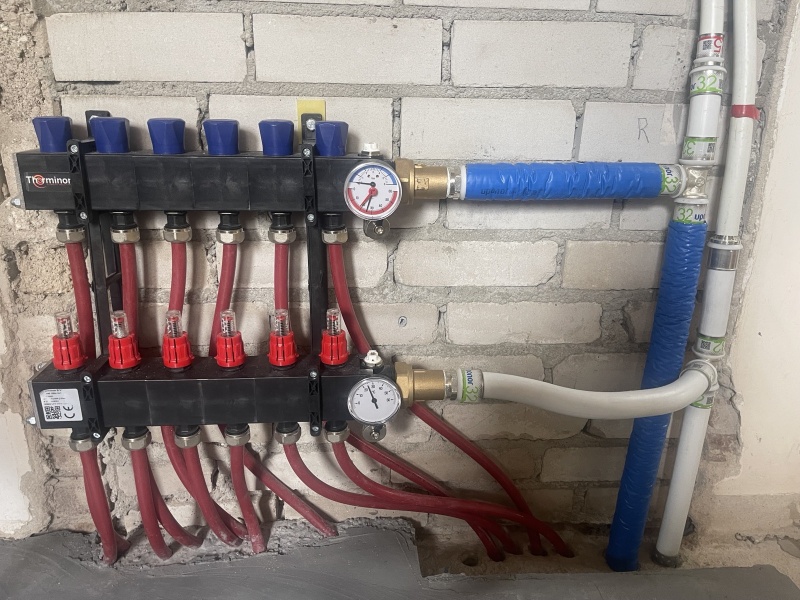

Ik heb ook gekozen voor het vervangen in plaats van modificeren van mijn verdeler. De verdeler voorziet 2 verdiepingen van vloerverwarming in de vorm van betonkernactivering. Behalve de nieuwe verdeler heb ik ook mijn hoofdleiding een upgrade van Uponor 25 naar 32 gegeven en de aansluiting op de verdeler zonder bottleneck 1" gemaakt. Zo ondervindt het grootste deel van het systeem weinig weerstand.







Er is naar boven nog een aftakking met 3 radiatoren en een voorbereiding (2 kogelkranen) voor toekomstige mogelijke wandverwarming. Direct vanaf de warmtepomp loopt er een Uponor 20 leiding naar de badkamer waarop een handdoekradiator en de badkamervloerverwarming zit. Die vloerverwarming had ik op een 1-groepsverdeler met pomp. Nu heb ik even gekeken of ik daar de pomp uit kan halen. Maar ik denk dat het principe niet gaat werken omdat zonder pomp het warme water direct retour zal gaan i.p.v. de vloer in. Misschien is een zoneklep handiger, maar mijn gedachte was: met deze verdeler heb ik ook direct een thermometer en afsluiters. Klopt het dat compacte (1balk) 1-groepsverdelers niet pomploos te maken zijn?

[ Voor 5% gewijzigd door olettinga op 02-06-2026 09:08 ]

[Jules52]

Graag een advies. Mijn warmtepomp moest afgelopen winter Max. 55C water maken om het huis comfortabel te krijgen. Inmiddels is er extra geïsoleerd en hoop ik dat het wat minder warm kan. Ik heb een mix van vloerverwarming, convector en traditionele radiatoren. In de woonkamer/keuken een kleine lus vvw op ca 9m2. De overige elementen zijn hier uitgerust met fans. In de hal/bijkeuken ca 18m2 alleen vvw. De Jaro verdeler is voor de 2 lussen in de hal/bijkeuken. De andere foto is voor de wkm/keuken.

Ik wil de Jaro vervangen voor een open pomploze verdeler met een RTL ventiel in de retour. De keuken wil ik ook pomploos maken incl RTL ventiel. Kan dit en is dit een verstandige oplossing?

[olettinga]

Waarom zou je dat RTL-ventiel plaatsen als je nu al je woning niet warm krijgt op een lage (<35) temperatuur? Dan heb je toch al je afgifte oppervlak nodig die je kan pakken? Of is het in je badkamer bloedheet en in de rest van het huis stervenskoud?

[Jules52]

olettinga schreef op woensdag 3 juni 2026 @ 17:15:
Waarom zou je dat RTL-ventiel plaatsen als je nu al je woning niet warm krijgt op een lage (<35) temperatuur? Dan heb je toch al je afgifte oppervlak nodig die je kan pakken? Of is het in je badkamer bloedheet en in de rest van het huis stervenskoud?

Er gaat teveel warmte naar de 2 lussen in de hal/bijkeuken. Die knijp ik fors. Ik heb zelfs wekenlang de pomp uitgeschakeld en de vloer bleef nog steeds warmte afgeven.

[Jules52]

Jules52 schreef op woensdag 3 juni 2026 @ 17:19:
[...]

Er gaat teveel warmte naar de 2 lussen in de hal/bijkeuken. Die knijp ik fors. Ik heb zelfs wekenlang de pomp uitgeschakeld en de vloer bleef nog steeds warmte afgeven.

De Jaro verdeler zit dicht bij de hoofdleiding en is de 1e afnemer. Ik heb het idee dat door het mengen de efficiëntie verziekt wordt. Na de Jaro komt de woonkamer convector en dat is de grootste individuele warmtebron in de woonkamer.

[olettinga]

Hoe bedoel je "die knijp ik fors"? Ik begrijp niet waarom er teveel warmte naar de hal/bijkeuken gaat. De thermostaat knop zou toch gewoon de ingestelde temperatuur moeten regelen. Als hij niet alleen dicht bij de hoofdleiding zit maar ook dichtbij de warmtebron dan is het niet zo verwonderlijk dat je prima zonder pomp af kan. Je echte probleem lijkt te zijn dat de woonkamer/keuken niet goed warm wordt. Ik zou is kritisch kijken of je daar wel genoeg flow naar toe hebt.

[Seafarer]

Jules52 schreef op woensdag 3 juni 2026 @ 17:19:
[...]

Er gaat teveel warmte naar de 2 lussen in de hal/bijkeuken. Die knijp ik fors. Ik heb zelfs wekenlang de pomp uitgeschakeld en de vloer bleef nog steeds warmte afgeven.

Als je een cv pomp uitschakeld dan kun je er met een andere pomp gewoon dwars doorheen pompen zodoende bleef je vloer ook warm.

Als je bij De Jaro de pomp stil zet dan hebben aan en afvoer direct kortsluiting want die zitten op een balk.

Bedenk ook dat een RTL ventiel niet 100% sluit die wordt express opengehouden omdat hij anders niet weet wat hij aan het meten is.

Ik zou hier de warmtepomp topics doorspitten om jezelf te overtuigen welke kant je op moet/wilt.
Maar kort samengevat: flow is alles. Hoe meer flow hoe lager de warmte pomp in temperatuur zakt hoe beter dat voor je COP is. En je portemonnee.

Met lage temperaturen kan het wel eens tegenvallen om ruimtes op te warmen, ga dan kijken of je de afgifte kan vergroten (radiator vervangen) kan dat niet meer, dan zul je ergens de flow moeten gaan knijpen om naar deze ruimte meer flow te krijgen. Dus zorg ervoor dat je de flow kunt regelen.

Dat bijmengen in een verdeler niet de goede weg is heb je goed gezien.

Bovenstaand is terug te vinden in de warmtepomp topics.

[SebastiaanPs]

Jules52 schreef op woensdag 3 juni 2026 @ 17:03:
Graag een advies. Mijn warmtepomp moest afgelopen winter Max. 55C water maken om het huis comfortabel te krijgen. Inmiddels is er extra geïsoleerd en hoop ik dat het wat minder warm kan. Ik heb een mix van vloerverwarming, convector en traditionele radiatoren. In de woonkamer/keuken een kleine lus vvw op ca 9m2. De overige elementen zijn hier uitgerust met fans. In de hal/bijkeuken ca 18m2 alleen vvw. De Jaro verdeler is voor de 2 lussen in de hal/bijkeuken. De andere foto is voor de wkm/keuken.

Ik wil de Jaro vervangen voor een open pomploze verdeler met een RTL ventiel in de retour. De keuken wil ik ook pomploos maken incl RTL ventiel. Kan dit en is dit een verstandige oplossing?

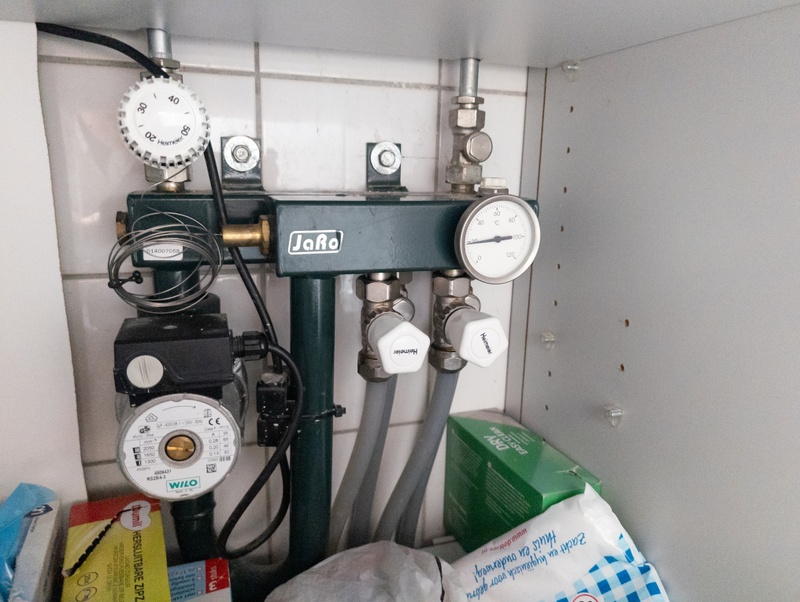

[Afbeelding]

[Afbeelding]

Die 55 graden is wel vrij extreem. In de overzichten van Tomexergie is er niemand die bij een buitentemperatuur van 2 graden meer dan Ta 39 graden nodig. Zie: Tomexergie in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #11"

Zou je niet eens je set-up in een eigen topic willen delen om het wat breder te bekijken? Beschrijven: afgiftesysteem, eventuele hydraulische scheidingen zoals een parallel buffervat en/of mengverdelers, leidingdiameters, instellingen warmtepomp en thermostaat. Dit moet echt veel beter kunnen.

[busscherski]

Superbeagle schreef op zondag 15 oktober 2023 @ 16:00:
@ijtsehummel Het lijkt erop dat je een Nathan verdeler hebt?

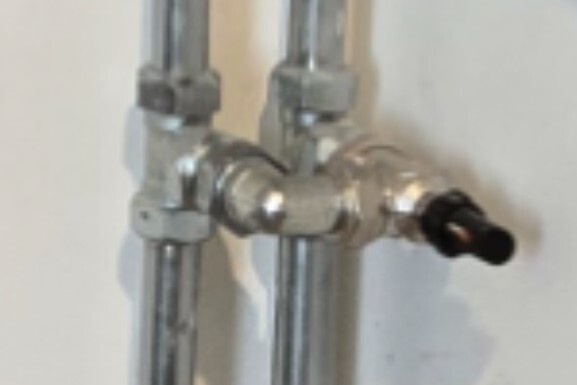

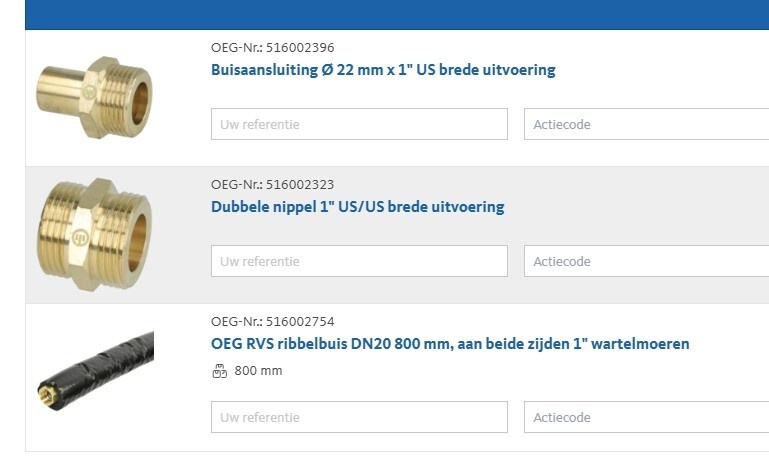

Je moet de pompgroep verwijderen en de aansluitingen vervangen door de rood omcirkelde aansluitingen waarop je de leidingen op kunt aansluiten:

[Afbeelding]

Hoi, waar koop je die?

[Jules52]

SebastiaanPs schreef op woensdag 3 juni 2026 @ 22:05:
[...]

Die 55 graden is wel vrij extreem. In de overzichten van Tomexergie is er niemand die bij een buitentemperatuur van 2 graden meer dan Ta 39 graden nodig. Zie: Tomexergie in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #11"

Zou je niet eens je set-up in een eigen topic willen delen om het wat breder te bekijken? Beschrijven: afgiftesysteem, eventuele hydraulische scheidingen zoals een parallel buffervat en/of mengverdelers, leidingdiameters, instellingen warmtepomp en thermostaat. Dit moet echt veel beter kunnen.

Ik heb de Jaro vervangen door een pomploze kunstof verdeler met RTL ventiel in de retour. Gelijk goed resultaat met koel functie. Dat is veelbelovend. Een dag later zag ik dat de toevoerleiding aan het RTL zat. De flow door de vloer en verdeler is dus verkeerd om. Dit is al verkeerd om aangesloten tijdens de aanleg van vvw jaren geleden. Bijzonder. De Jaro heeft dus altijd tegen de toevoer zitten pompen. Dat is hopelijk een belangrijke verklaring voor de eerder gemelde problemen. Zodra het volgende week weer koeler is zal ik de leidingen omwisselen.

[martijnst]

Jules52 schreef op vrijdag 26 juni 2026 @ 22:40:
[...]

Een dag later zag ik dat de toevoerleiding aan het RTL zat. De flow door de vloer en verdeler is dus verkeerd om. Dit is al verkeerd om aangesloten tijdens de aanleg van vvw jaren geleden. Bijzonder. De Jaro heeft dus altijd tegen de toevoer zitten pompen.

Het is niet onmogelijk wat je zegt hoor, maar ik wilde wel opmerken dat de labeling en werking van een mengverdeler niet heel intuïtief is. Je ziet hieronder de A/R-stickers maar dit gaat (bij dit model!) over de CV-aansluitingen, niet over de verdelerbalken. De achterste verdelerbalk is hier de aanvoer van de vloer.
Ik vond het zelf dus ook niet logisch dat de A/R-stickers zo geplakt waren. En: bij pomploos ombouwen moesten de CV-aanvoer en -retour dus verwisseld worden.

[DjoeC]

martijnst schreef op zaterdag 27 juni 2026 @ 10:02:
[...]

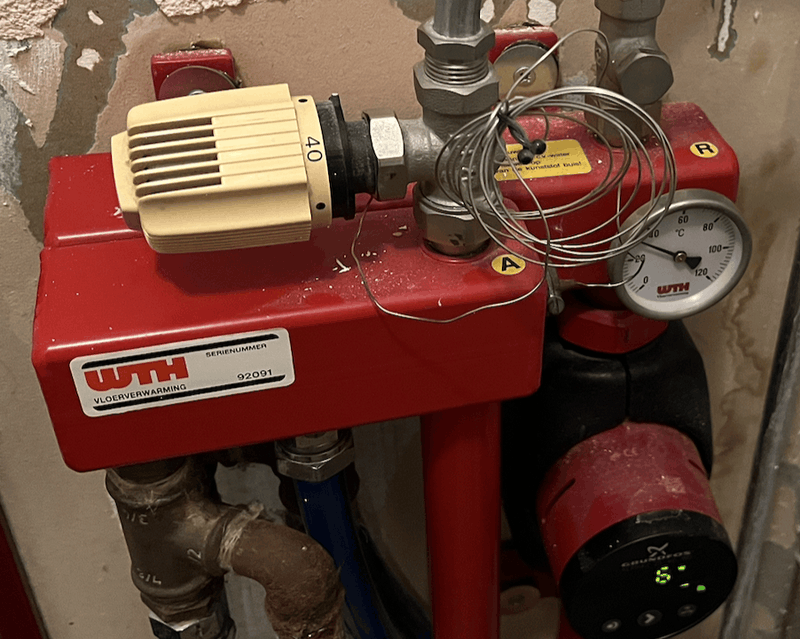

Het is niet onmogelijk wat je zegt hoor, maar ik wilde wel opmerken dat de labeling en werking van een mengverdeler niet heel intuïtief is. Je ziet hieronder de A/R-stickers maar dit gaat (bij dit model!) over de CV-aansluitingen, niet over de verdelerbalken. De achterste verdelerbalk is hier de aanvoer van de vloer.
Ik vond het zelf dus ook niet logisch dat de A/R-stickers zo geplakt waren. En: bij pomploos ombouwen moesten de CV-aanvoer en -retour dus verwisseld worden.

[Afbeelding]

Maakt bij pomploos aanvoer of retour werkelijk iets uit en waarom? Het systeem is in principe toch open?

NB: Ik praat over een simpele verdeler met motoren en zonder poespas zoals temperatuurbegrenzer(s), iets zoals dit: https://therminon.nl/prod...lers/base-line/base-open/

[ Voor 8% gewijzigd door DjoeC op 27-06-2026 11:45 ]

[Seafarer]

DjoeC schreef op zaterdag 27 juni 2026 @ 11:41:
[...]

Maakt bij pomploos aanvoer of retour werkelijk iets uit en waarom? Het systeem is in principe toch open?

NB: Ik praat over een simpele verdeler met motoren en zonder poespas zoals temperatuurbegrenzer(s), iets zoals dit: https://therminon.nl/prod...lers/base-line/base-open/

Dan zitten er dus afsluiters op. Daar heb je die motoren voor. Soms moeten die maar in 1 richting doorstroomt worden dacht ik.

[DjoeC]

Seafarer schreef op zaterdag 27 juni 2026 @ 12:01:
[...]

Dan zitten er dus afsluiters op. Daar heb je die motoren voor. Soms moeten die maar in 1 richting doorstroomt worden dacht ik.

Hmm, je kunt gelijk hebben (...) maar gezien de motor een palletje naar beneden drukt/naar boven laat komen lijkt mij dat onwaarschijnlijk, het lijkt me dus open of dicht (of bij een schroefsysteem: deels). Maar als ik er verstand van had zou ik de vraag niet stellen. Ik kwam er na vervanging hier achter dat bij de verdeler op de BG aanvoer/afvoer verwissled lijken. Maar, dat was een week voordat de verwarming uitging

[martijnst]

DjoeC schreef op zaterdag 27 juni 2026 @ 11:41:
[...]

Maakt bij pomploos aanvoer of retour werkelijk iets uit en waarom? Het systeem is in principe toch open?

Dat gaat dan volgens mij over het ontwerp van je vloerverwarming: waar lopen de lussen eerst langs. (Ik vermoed, maar geen idee waar ik dat heb opgepikt, dat in het ontwerp soms de lus eerst direct langs de ramen gaat en daarna pas zigzag door de ruimte. Misschien omdat bij ramen het verlies groter is? Ook geen idee of het wel relevant is bij redelijk lage temperatuur.)

[DjoeC]

martijnst schreef op zaterdag 27 juni 2026 @ 12:52:
[...]

Dat gaat dan volgens mij over het ontwerp van je vloerverwarming: waar lopen de lussen eerst langs. (Ik vermoed, maar geen idee waar ik dat heb opgepikt, dat in het ontwerp soms de lus eerst direct langs de ramen gaat en daarna pas zigzag door de ruimte. Misschien omdat bij ramen het verlies groter is? Ook geen idee of het wel relevant is bij redelijk lage temperatuur.)

Ja, dat zou nog kunnen. Helaas heb ik geen overzicht van "hoe" de leidingen lopen, VV uit 1999 oid. Ik had al wel de temperatuur flink naar beneden bijgesteld en dit jaar als voorbereiding op een mogelijke warmtepomp de verdelers vervangen. Voor nu CV ketel op ~35 graden. Deze herfst als de ketel weer aangaat maar eens met een warmtecamera aan de gang gaan.

[kiddyl]

Twee jaar geleden is bij ons een warmtepomp geplaatst en dat is op toen prima geïnstalleerd, maar achteraf had het beter gekund.

Vanuit de bouw is een combinatie van Uponor, RVS en staal gebruikt. De vloerverwarming verdeler heb ik niet vervangen toen de warmtepomp werd geïnstalleerd. Ze konden heel snel komen en ik had geen tijd om alles uit te zoeken en voor te bereiden.

Situatie voor installatie:



Hier zie je dat de Uponor overgaat naar gegalvaniseerde buis en op de verdeler met pomp aangelsoten zit. De gegalvaniseerde buis is 22mm buitendiameter.

Na installatie zit de aansluiting vanuit de warmtepomo er zo uit:



De gegalvaniseerde buis met buitendiameter 22mm is door de installateur op 2 punten doorgezaagd en er zijn twee T-stukken geplaatst waar de warmtepomp op is aangesloten. Dit heeft prima gewerkt, maar met koelen wel last van condens op warme en vochtige dagen.

Ik heb een nieuwe open verdeler kunnen overnemen:



Deze heeft een 1" aansluiting. Ik heb uitgezocht wat er nodig is om vanuit de aansluiting warmetpomp alles in MLB uit te voeren, maar toen zag ik een andere mogelijkheid.

Er zit een bypass op de buis en dit is volgens mij een klemkoppeling:



Als ik nu de verdeler met pomp verwijder met de buizen die daar aan gekoppeld zitten tot aan de bypass. Kan ik dan bijvoorbeeld met de volgende onderdelen de nieuwe verdeler aansluiten:



Dit kost incl verzendkosten net geen 100 euro en dit zou volgens mij kunnen werken. Ik zal dan de rest van de buizen nog isoleren.

Alles vervangen met mlb kost aan gereedschap al meer dan deze set. De koppelingen en buis kost dan snel nog een keer zo'n bedrag.

[Simpel360]

kiddyl schreef op donderdag 9 juli 2026 @ 23:10:
Twee jaar geleden is bij ons een warmtepomp geplaatst en dat is op toen prima geïnstalleerd, maar achteraf had het beter gekund.

Vanuit de bouw is een combinatie van Uponor, RVS en staal gebruikt. De vloerverwarming verdeler heb ik niet vervangen toen de warmtepomp werd geïnstalleerd. Ze konden heel snel komen en ik had geen tijd om alles uit te zoeken en voor te bereiden.

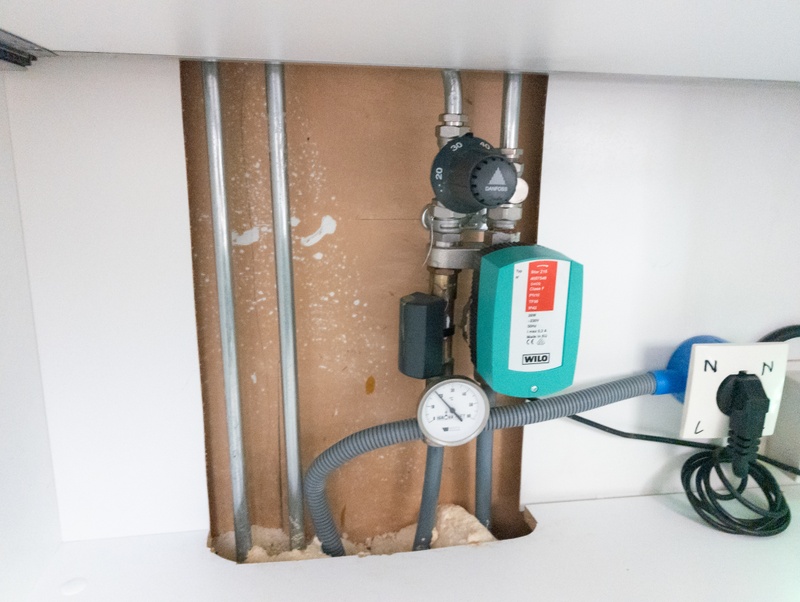

Situatie voor installatie:

[Afbeelding]

Hier zie je dat de Uponor overgaat naar gegalvaniseerde buis en op de verdeler met pomp aangelsoten zit. De gegalvaniseerde buis is 22mm buitendiameter.

Na installatie zit de aansluiting vanuit de warmtepomo er zo uit:

[Afbeelding]

De gegalvaniseerde buis met buitendiameter 22mm is door de installateur op 2 punten doorgezaagd en er zijn twee T-stukken geplaatst waar de warmtepomp op is aangesloten. Dit heeft prima gewerkt, maar met koelen wel last van condens op warme en vochtige dagen.

Ik heb een nieuwe open verdeler kunnen overnemen:

[Afbeelding]

Deze heeft een 1" aansluiting. Ik heb uitgezocht wat er nodig is om vanuit de aansluiting warmetpomp alles in MLB uit te voeren, maar toen zag ik een andere mogelijkheid.

Er zit een bypass op de buis en dit is volgens mij een klemkoppeling:

[Afbeelding]

Als ik nu de verdeler met pomp verwijder met de buizen die daar aan gekoppeld zitten tot aan de bypass. Kan ik dan bijvoorbeeld met de volgende onderdelen de nieuwe verdeler aansluiten:

[Afbeelding]

Dit kost incl verzendkosten net geen 100 euro en dit zou volgens mij kunnen werken. Ik zal dan de rest van de buizen nog isoleren.

Alles vervangen met mlb kost aan gereedschap al meer dan deze set. De koppelingen en buis kost dan snel nog een keer zo'n bedrag.

Zomaar wat extra vragen: kan die bypass dan ook niet weg en waar gaat het dan condenseren?

[kiddyl]

Simpel360 schreef op vrijdag 10 juli 2026 @ 04:09:
[...]

Zomaar wat extra vragen: kan die bypass dan ook niet weg en waar gaat het dan condenseren?

De bypass zit er vanaf de bouw. Ik kan alleen vinden dat deze beter wel in het circuit zit.

Condens op de leiding krijg ik met koelen. Ik regel ook op de dauw temperatuur, maar tijdens warme en vochtige dagen gaat de warmtepomp niet meer koelen omdat de setpoint te hoog wordt.

Nu met een open verdeler wil ik de paar meter buis aanpakken door deze te isoleren en wij hier ook onder dauwpunt kunnen koelen.

[Seafarer]

kiddyl schreef op vrijdag 10 juli 2026 @ 07:00:
[...]

De bypass zit er vanaf de bouw. Ik kan alleen vinden dat deze beter wel in het circuit zit.

Condens op de leiding krijg ik met koelen. Ik regel ook op de dauw temperatuur, maar tijdens warme en vochtige dagen gaat de warmtepomp niet meer koelen omdat de setpoint te hoog wordt.

Nu met een open verdeler wil ik de paar meter buis aanpakken door deze te isoleren en wij hier ook onder dauwpunt kunnen koelen.

Op je nieuwe verdeler kan niets vanzelf dicht gaan. Er is altijd flow. Conclusie bypass overbodig en kan weg.
Dus weghalen want te vaak lekken deze door.

[kiddyl]

Seafarer schreef op vrijdag 10 juli 2026 @ 07:33:
[...]

Op je nieuwe verdeler kan niets vanzelf dicht gaan. Er is altijd flow. Conclusie bypass overbodig en kan weg.
Dus weghalen want te vaak lekken deze door.

Dit is logisch en duidelijk. Het zal dan een knelkoppeling naar 1" worden, maar de ribbelslang zelf is niet het probleem denk ik.
