ADS-B receiver topic

[Zwolle-Radar]

slb schreef op woensdag 27 oktober 2021 @ 00:54:
Radarbox varieert altijd een beetje, soms zak/stijg je ineens wat plekken. Wel klasse om als 'beginner' in de top 10 te belanden. * slb ziet meerdere tweakers in de top 10

Feeder uit Wezep is een cheater.

Hoe scoren jullie bij Flightaware en Flightradar24? (Country op Netherlands zetten)
Ik blijf nu nog hangen rond P12/P10 en moet nog 2 weken feeden om mijn uiteindelijke score te zien.

Gisteren en vandaag even een dip t.o.v. het weekgemiddelde:[Afbeelding]

Goedemiddag @slb en @stormfly,

Mijn plaats op flightaware valt wat tegen. Mogelijk komt dat omdat mijn locatie niet goed stond en dat heb ik 2 dagen geleden gecorrigeerd.

Flightaware plaats 362
Flightradar24 plaats 20

Ik heb vandaag 2 stukken Highflexx7 gekocht om de mindere coax kabel te vervangen. Dit bij Veenstra gekocht die de connectoren er voor mij opzet (dank voor de tip @slb). Ook een 2e pi en Flightaware Pro Plus aangeschaft voor het testen van 2 andere antennes. Al met al genoeg "speelgoed" om de komende weken wat te testen.
Daarnaast wil ik me ook eens inlezen hoe ik radioverkeer kan beluisteren met een Pi. @slb je gaf me daar al eerder wat tips over maar daar moet ik me nog in verdiepen.

@slb Wat een mooie grafiek!

[stormfly]

Zwolle-Radar schreef op woensdag 27 oktober 2021 @ 17:34:
[...]


Goedemiddag @slb en @stormfly,

Mijn plaats op flightaware valt wat tegen. Mogelijk komt dat omdat mijn locatie niet goed stond en dat heb ik 2 dagen geleden gecorrigeerd.

Flightaware plaats 362
Flightradar24 plaats 20

Ik heb vandaag 2 stukken Highflexx7 gekocht om de mindere coax kabel te vervangen. Dit bij Veenstra gekocht die de connectoren er voor mij opzet (dank voor de tip @slb). Ook een 2e pi en Flightaware Pro Plus aangeschaft voor het testen van 2 andere antennes. Al met al genoeg "speelgoed" om de komende weken wat te testen.
Daarnaast wil ik me ook eens inlezen hoe ik radioverkeer kan beluisteren met een Pi. @slb je gaf me daar al eerder wat tips over maar daar moet ik me nog in verdiepen.

@slb Wat een mooie grafiek!

Je bent daar flink hoog binnengekomen, op zich ook te verklaren. Bij FR24 telt de MaxRange dubbel zo zwaar dan de AvgRange. Daarbij is de stabiliteit van je internetlijn ook dubbel geteld bij FR24, ik heb heel veel gefröbeld de laatste tijd met het netwerk etc. Ik ben er overigens:

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Het lijkt erop dat ik door het internet modem testen al hier mijn score heb beïnvloed. De kolom hieronder is in uren, in de som calculeren ze zelfs minuten. Zelfs mijn hoge MaxRange kan de internet outage niet goed maken, overstappen van provider kost punten

code:

Score   Uptime     MaxRange      AvgRange
10,561  705     343         209 (Zeist)
10,665  716     254         199 (Zwolle)
10,737  719     315         219 (Ridderkerk)

code:

score = SUM/10
(
(2 x Uptime (minutes) + 2 x Max range + Avg range) of day 1,
(2 x Uptime + 2 x Max range + Avg range) of day 2,
...
(2 x Uptime + 2 x Max range + Avg range) of day 30)

[ Voor 3% gewijzigd door stormfly op 27-10-2021 20:06 ]

[Banthum76]

De ranking op FR24 moet je altijd met een korreltje zout nemen.
Wat de max. range betreft zit ik al een half jaar ruim boven de 300 km, terwijl 275 NM bij mij de limit is.

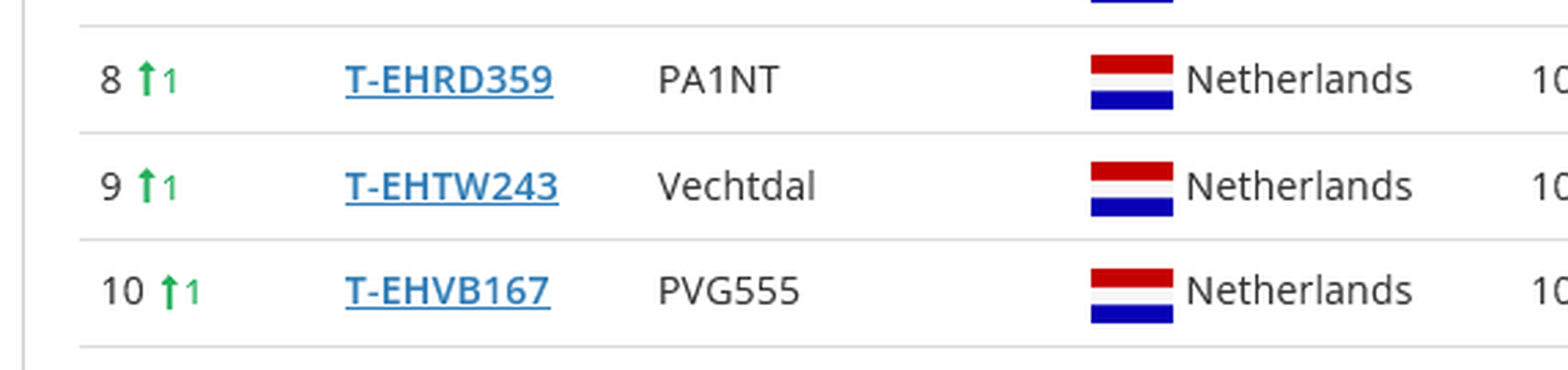

Op FR24 sta ik al een poos op plek 8 - 15 in NL. Op FA plek 50 -60 (NL), wat meer overeenkomt met de werkelijkheid. Radarnaam is Vechtdal

[Zwolle-Radar]

Hoi allemaal,

Ik ben bezig met een 2e ontvanger op een nieuwe Raspberry Pi om daarmee ook te feeden naar verschillende sites. Ik wil deze 2e ontvanger (staat op zelfde locatie) toevoegen aan mijn bestaande accounts van Flightradar24,Flightaware, ADS-B Exchange, Planefinder en AirNav Radarbox.
Ik probeer nu uit te vinden hoe het zit met configureren en MLAT.

Moet ik MLAT maar op 1 ontvanger doorgeven en de 2e ontvanger (wel op dezelfde locatie) zonder MLAT configureren? Ik heb geprobeerd het antwoord te vinden maar ben niet wijzer geworden. Wie kan mij uitsluitsel geven?

https://flightaware.com/adsb/mlat/

Bedankt alvast

[Banthum76]

Zwolle-Radar schreef op woensdag 27 oktober 2021 @ 22:22:
Hoi allemaal,

Ik ben bezig met een 2e ontvanger op een nieuwe Raspberry Pi om daarmee ook te feeden naar verschillende sites. Ik wil deze 2e ontvanger (staat op zelfde locatie) toevoegen aan mijn bestaande accounts van Flightradar24,Flightaware, ADS-B Exchange, Planefinder en AirNav Radarbox.
Ik probeer nu uit te vinden hoe het zit met configureren en MLAT.

Moet ik MLAT maar op 1 ontvanger doorgeven en de 2e ontvanger (wel op dezelfde locatie) zonder MLAT configureren? Ik heb geprobeerd het antwoord te vinden maar ben niet wijzer geworden. Wie kan mij uitsluitsel geven?

https://flightaware.com/adsb/mlat/

Bedankt alvast

Ik gebruik ook 2 RPi's met FR24 en FA. Gewoon je SDcard kopieren op een nieuwe SD en die in de andere RPi plaatsen.
Wel krijg je dan een dubbel aantal positions. Gewoon proberen, kan weinig misgaan

[stormfly]

Zwolle-Radar schreef op woensdag 27 oktober 2021 @ 22:22:
Hoi allemaal,

Ik ben bezig met een 2e ontvanger op een nieuwe Raspberry Pi om daarmee ook te feeden naar verschillende sites. Ik wil deze 2e ontvanger (staat op zelfde locatie) toevoegen aan mijn bestaande accounts van Flightradar24,Flightaware, ADS-B Exchange, Planefinder en AirNav Radarbox.
Ik probeer nu uit te vinden hoe het zit met configureren en MLAT.

Moet ik MLAT maar op 1 ontvanger doorgeven en de 2e ontvanger (wel op dezelfde locatie) zonder MLAT configureren? Ik heb geprobeerd het antwoord te vinden maar ben niet wijzer geworden. Wie kan mij uitsluitsel geven?

https://flightaware.com/adsb/mlat/

Bedankt alvast

MLAT is een meet techniek per GPS locatie. Inderdaad maar 1 feeder voorzien van deze optie is voldoende voor dit doel.

Stel dat je VRS draait en je wilt hier een MLAT stream aan toevoegen kan je VRS ook naar TAR1090 laten luisteren en TAR1090 naar de echte ontvanger laten luisteren. TAR1090 combineert dan de normale en MLAT stream voor VRS.

Kende je deze al? Allemaal scripts.
https://github.com/wiedeh...or-readsb-and-dump1090-fa
https://github.com/wiedehopf/adsb-wiki/wiki/Optimizing-gain

https://github.com/wiedeh...c-installation-for-readsb

https://github.com/wiedehopf/graphs1090
https://github.com/wiedehopf/tar1090

[alleyoopie]

Die cheaters heb je ook op Flightaware, er zijn er die zodanig overdrijven dat je al van ver ziet dat er iets niet klopt.
Deze Spaanse señor haalt met zijn 2 feeders niet alleen de ereplaatsen van Spanje binnen (factor 3 verschil met de derde) maar flirt regelmatig met de top-10 wereldwijd.
Hoe ie het precies doet weet ik niet maar iemand vertelde me dat hij waarschijnlijk de datastreams van Madrid en Zaragoza gaat omwisselen waardoor je plotseling een 3x hogere score haalt!

[Zwolle-Radar]

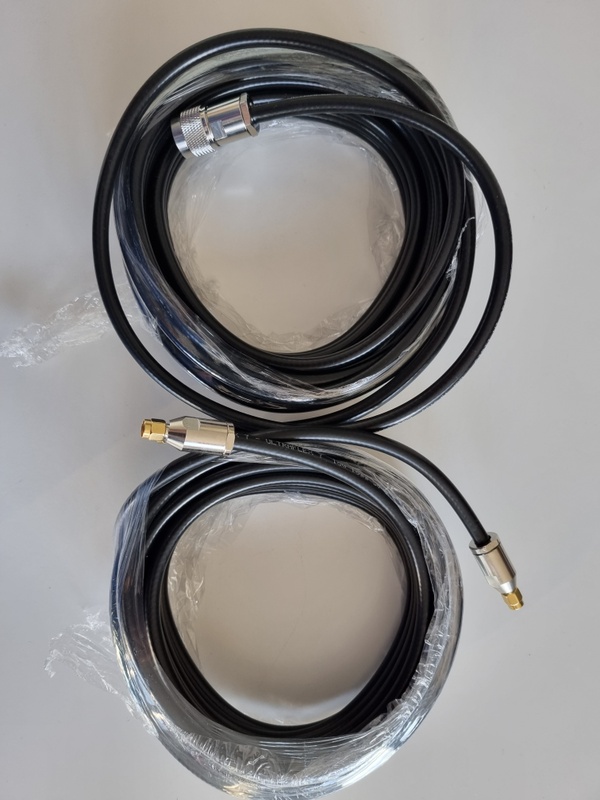

Now we are talking ! Kwaliteit kabel en connectoren ontvangen. Benieuwd wat dat met de ontvangst doet.

[slb]

Heeft de toreador niet domweg de locatie van de twee feeders omgedraaid? Hij heeft sowieso een bijzonder lage MLAT score wat IMO al verdacht is. Als je een goede feeder hebt, heb je ook een hoge MLAT score omdater veel meer andere feeders binnen je bereik liggen...

Wel een typerend ontvangstpatroon op Radarbox.
https://www.radarbox.com/stations/EXTRPI007267

Zou zo'n beetje hier moeten zijn (mast in de verte).

edit: Wat nog verdachter is, zijn de ongelooflijk hoge 'Other' posities.

[ Voor 5% gewijzigd door slb op 28-10-2021 20:24 ]

[slb]

Zwolle-Radar schreef op donderdag 28 oktober 2021 @ 15:50:
Now we are talking ! Kwaliteit kabel en connectoren ontvangen. Benieuwd wat dat met de ontvangst doet.

Op de relatief korte kabellengtes zal het niet zo'n verschil maken. Wanneer je een kabel van 10 meter RG58 zou hebben wel, want die zou zo'n 6,5dB demping geven. Bij 10 meter Highflexx/Ultraflex 7 zou het zo'n 2dB demping zijn (ca 0,2dB/m).

Veel plezier met experimenteren

[stormfly]

Zwolle-Radar schreef op donderdag 28 oktober 2021 @ 15:50:
[Afbeelding]Now we are talking ! Kwaliteit kabel en connectoren ontvangen. Benieuwd wat dat met de ontvangst doet.

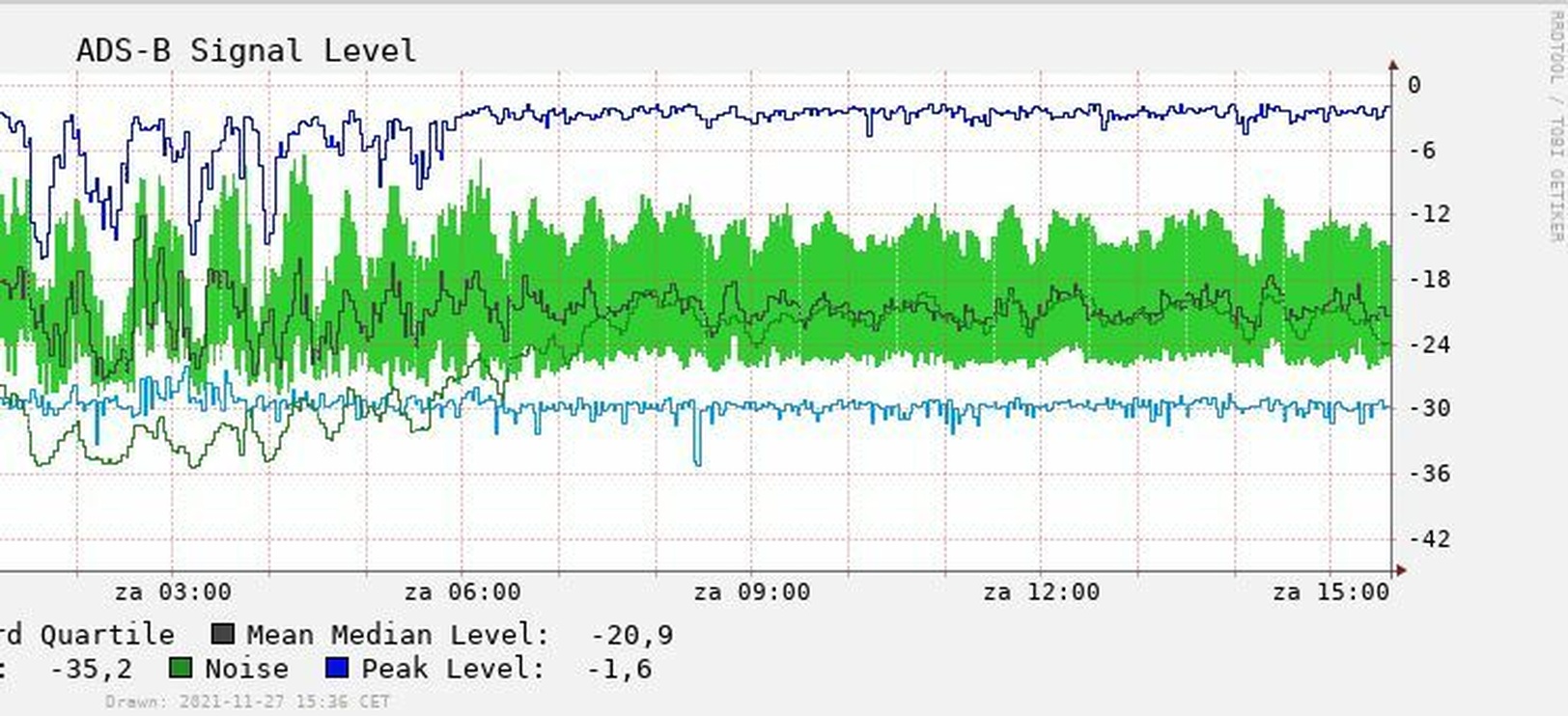

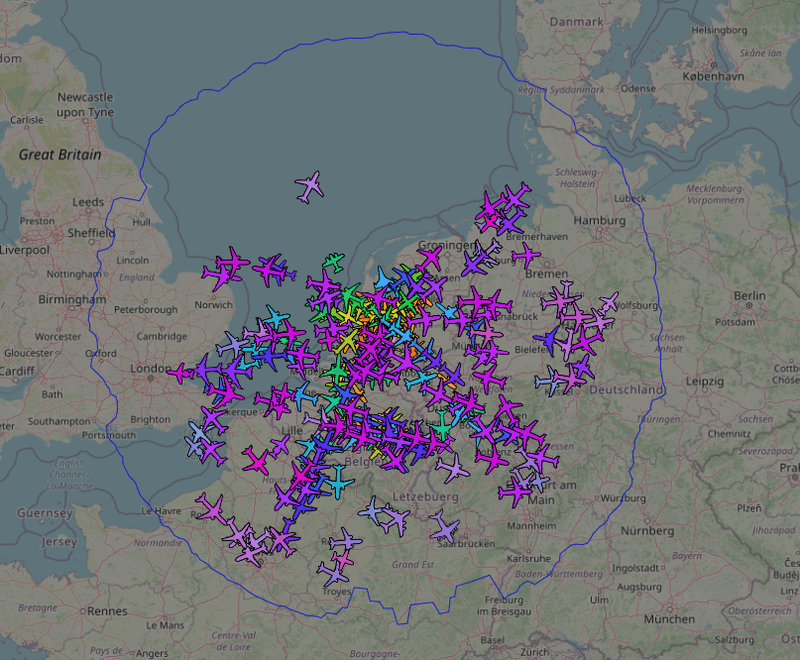

Nice in TAR1090 kan je het zelf direct zien als je readsb draait, de lichtblauwe stekelige lijn. Ik zou hem even vooraf screen shotten en ook radarbox even screenshotten.

[stormfly]

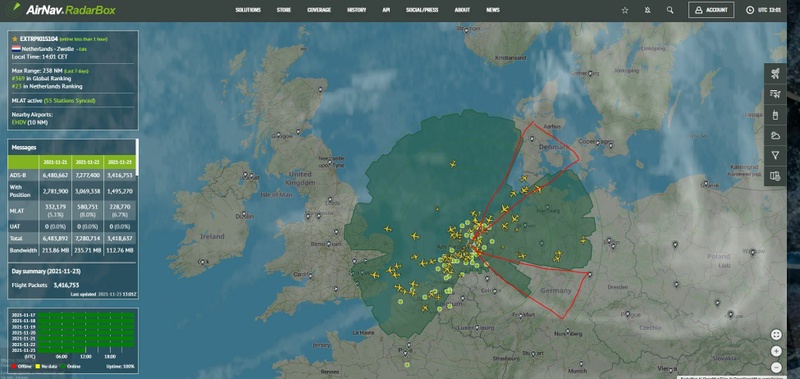

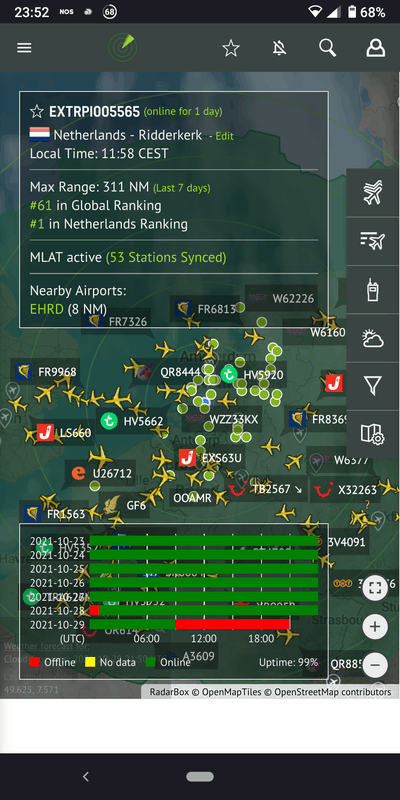

Radarbox laat nu ook de MLAT stations zien waar je mee in sync bent.

Hieronder een tijdslijn wat alle antenne upgrades teweeg hebben gebracht. De onderste was de binnen antenne ;-)

[robcyprus]

Banthum76 schreef op woensdag 27 oktober 2021 @ 22:14:
De ranking op FR24 moet je altijd met een korreltje zout nemen.
Wat de max. range betreft zit ik al een half jaar ruim boven de 300 km, terwijl 275 NM bij mij de limit is.
Op FR24 sta ik al een poos op plek 8 - 15 in NL. Op FA plek 50 -60 (NL), wat meer overeenkomt met de werkelijkheid. Radarnaam is Vechtdal

Hoi,hoe vindt je op FA de NL ranking plaats?

[stormfly]

robcyprus schreef op donderdag 28 oktober 2021 @ 18:30:
[...]


Hoi,hoe vindt je op FA de NL ranking plaats?

Een heel klein drop down balkje boven de rij met vlaggen op de stats page.

[Banthum76]

robcyprus schreef op donderdag 28 oktober 2021 @ 18:30:
[...]


Hoi,hoe vindt je op FA de NL ranking plaats?

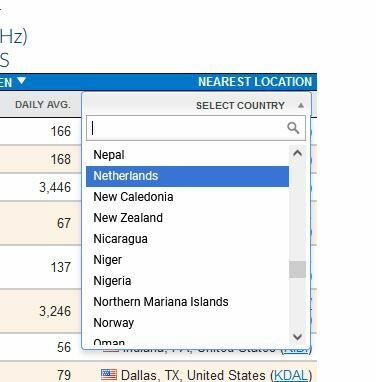

Ga naar: https://uk.flightaware.com/adsb/stats/
En selecteer rechtsboven in Select Country Netherlands.

[ Voor 46% gewijzigd door Banthum76 op 28-10-2021 18:49 ]

[tomvdhorst]

De Ranking is bij FA gebaseerd op het aantal ontvangen posities per antenne over een periode van 30 dagen.
Ook hier zijn 2 vormen van ranking, op basis van antenne en op basis van totaal aantallen.

Mijn antennes zitten op basis van aantallen per antenne tussen positie 200- 250 in NL bijvoorbeeld.
Maar mijn userranking is positie 93 wereldwijd omdat het aantal posities van alle antennes bij elkaar worden geteld.
Dus het is maar net hoe je er naar kijkt, een goed performende antenne brengt je hoger in de ranking maar het kan je lager op de user ranking plaatsen dan iemand met 3 middelmatige ontvangers

[robcyprus]

Banthum76 schreef op donderdag 28 oktober 2021 @ 18:45:
[...]


Ga naar: https://uk.flightaware.com/adsb/stats/
En selecteer rechtsboven in Select Country Netherlands.
[Afbeelding]
[Afbeelding]

Bedankt,gevonden plek 81 en 46....

[ Voor 0% gewijzigd door robcyprus op 28-10-2021 21:52 . Reden: foutje ]

[Zwolle-Radar]

Iemand enig idee? Ik krijg meldingen dat ik geen data feed. Ik heb nergens aangezeten maar plotsklaps problemen. Er is hier wel een internetverbinding en ik heb de Pi al een keer opnieuw opgestart.

[ Voor 6% gewijzigd door Zwolle-Radar op 29-10-2021 09:14 ]

[Zwolle-Radar]

Zwolle-Radar schreef op vrijdag 29 oktober 2021 @ 09:07:
[Afbeelding]

Iemand enig idee? Ik krijg meldingen dat ik geen data feed. Ik heb nergens aangezeten maar plotsklaps problemen. Er is hier wel een internetverbinding en ik heb de Pi al een keer opnieuw opgestart.

Inmiddels opgelost. KPN router Experiabox 10A geeft problemen na een update van een paar weken terug. Alles naar fabrieksinstellingen en opnieuw opbouwen van alle processen. Het draait gelukkig weer.

[slb]

Zwolle-Radar schreef op vrijdag 29 oktober 2021 @ 09:07:
[Afbeelding]

Iemand enig idee? Ik krijg meldingen dat ik geen data feed. Ik heb nergens aangezeten maar plotsklaps problemen. Er is hier wel een internetverbinding en ik heb de Pi al een keer opnieuw opgestart.

Hoeft niet bij jou te liggen, ik zie dit regelmatig bij alle feeders. Dus wanneer dit optreedt, ook even bij de andere feeders kijken.

edit:
Dit gebeurt regelmatig bij Radarbox:


Een paar uur later is het weer allemaal groen...

[ Voor 25% gewijzigd door slb op 29-10-2021 23:58 ]

[robcyprus]

Zwolle-Radar schreef op vrijdag 29 oktober 2021 @ 09:07:
[Afbeelding]

Iemand enig idee? Ik krijg meldingen dat ik geen data feed. Ik heb nergens aangezeten maar plotsklaps problemen. Er is hier wel een internetverbinding en ik heb de Pi al een keer opnieuw opgestart.

Mijn rbfeeder.ini (in /etc/)gaat wel eens kapot,even opnieuw ingeven en het werkt weer.

[ Voor 0% gewijzigd door robcyprus op 29-10-2021 12:34 . Reden: tiepvout ]

[stormfly]

Zwolle-Radar schreef op vrijdag 29 oktober 2021 @ 10:40:
[...]

Inmiddels opgelost. KPN router Experiabox 10A geeft problemen na een update van een paar weken terug. Alles naar fabrieksinstellingen en opnieuw opbouwen van alle processen. Het draait gelukkig weer.

Check de FR24 stats, uptime kost je veel punten. Jij 27 omlaag ik 16 omhoog. Blijkbaar is mijn netwerk gepruts nu zo’n 25-30 dagen geleden en “loopt” mijn eerdere internet downtime de 30 dagen stats uit.

[Zwolle-Radar]

stormfly schreef op zaterdag 30 oktober 2021 @ 19:42:
[...]


Check de FR24 stats, uptime kost je veel punten. Jij 27 omlaag ik 16 omhoog. Blijkbaar is mijn netwerk gepruts nu zo’n 25-30 dagen geleden en “loopt” mijn eerdere internet downtime de 30 dagen stats uit.

Die score zou me eigenlijk niet uit moeten maken maar stiekum kijk ik er wel naar 🤣
Komende week een 2e feeder er bij plaatsen. Kijken of dat het resultaat nog wat kan beinvloeden...

[stormfly]

Zwolle-Radar schreef op zondag 31 oktober 2021 @ 18:19:
[...]

Die score zou me eigenlijk niet uit moeten maken maar stiekum kijk ik er wel naar 🤣
Komende week een 2e feeder er bij plaatsen. Kijken of dat het resultaat nog wat kan beinvloeden...

Ja ik ben er nu nog wel mee bezig, maar zodra je weet dat je de max qua hardware optimalisaties hebt doorgevoerd is het minder relevant om te kijken. Het is voor nu een stimulans om te kijken of de hardwarematige aanpassingen effect hebben.

[Zwolle-Radar]

Moet je voor elke feeder een eigen sharing key genereren? Ik heb een 2e Raspberry Pi draaiende maar heb de bestaande Sharing Key gebruikt. Volgens mij maak ik daar een fout mee en moet elke Pi een eigen Sharing Key hebben. Klopt mijn constatering? Onderstaand tekst is wat verwarrend maar de laatste zin maakt het volgens mij duidelijk.

vb Radarbox
"Our system works by using a sharing key. This key identifies your station and is present in the packets that are sent to our servers. When you first run our software on your raspberry pi, your sharing key is automatically created and is saved in a configuration file. If you already have a sharing key from a previous installation, you can change the configuration file and save it with your key. That way you won't lose your sharing history. Each installation should have a unique sharing key."

[slb]

Klopt, je moet voor elke site (FA, FR24, RB, etc) een unieke feeder key hebben.

[ Voor 13% gewijzigd door slb op 01-11-2021 20:56 ]

[Zwolle-Radar]

slb schreef op maandag 1 november 2021 @ 20:55:
Klopt, je moet voor elke site (FA, FR24, RB, etc) een unieke feeder key hebben.

Ik heb voor alle sites een unieke feeder key maar ik bedoel eigenlijk moet ik voor elk apparaat een eigen key aanmaken? (ik heb nu 2 apparaten met elk hun eigen antenne)

[ Voor 7% gewijzigd door Zwolle-Radar op 01-11-2021 21:20 ]

[slb]

Juist, elke feeder dient bij de sites een unieke identifier hebben. Zo kan de data goed verwerkt worden.
En met feeder, bedoel ik het apparaat.

Met 3 apparaten (bijv 3 RPi's+dongle) heb je voor elke site 3 identifiers/share keys nodig.

[ Voor 39% gewijzigd door slb op 01-11-2021 21:51 ]

[Zwolle-Radar]

slb schreef op maandag 1 november 2021 @ 21:41:
Juist, elke feeder dient bij de sites een unieke identifier hebben. Zo kan de data goed verwerkt worden.

Top, bedankt voor de info

[slb]

Bij FA kun je de naam van de feeders zelf wijzigen, bijvoorbeeld 'Zwolle Hoog' en 'Zwolle Laag'
(Op je Stats pagina, tandwieltje naast de oranje balk met Feeder nummer; 'Site Configuration')

[ Voor 33% gewijzigd door slb op 01-11-2021 21:56 ]

[robcyprus]

ja,elke key hoort bij een(1) ontvanger(pi),tenzij je meerdere dongle's gebruikt,zoals dit : https://github.com/abcd56...ers/blob/master/README.md

[ Voor 60% gewijzigd door robcyprus op 02-11-2021 10:42 . Reden: aanvulling ]

[Banthum76]

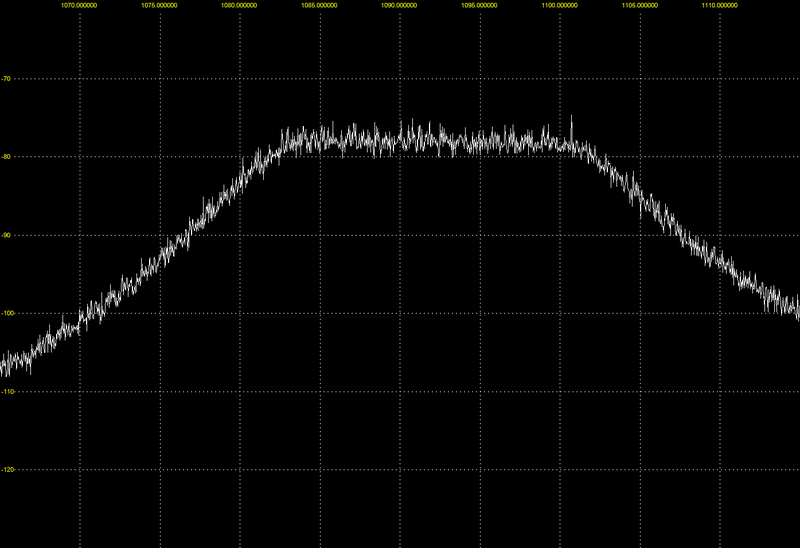

Vandaag de noisesource van BG7BTL ontvangen. Kan nu mijn homemade S53MV filter afregelen.
Werkt supergoed met slechts een demping van 0.4 - 0.6 db.

Piek op 1060 is local

Kost wat inspanning maar dan heb je ook wat.

[Banthum76]

robcyprus schreef op dinsdag 2 november 2021 @ 10:40:
ja,elke key hoort bij een(1) ontvanger(pi),tenzij je meerdere dongle's gebruikt,zoals dit : https://github.com/abcd56...ers/blob/master/README.md

Hoe kom je uit met de 5 Volt voeding, een dongle trekt ca 300 mA en met een LNA kom je nog hoger uit.
Als je de voeding teveel belast gaat je CPU performance achteruit.

[robcyprus]

Met 2 dongle's geen probleem,bij 3 of 4 een usb-hub met externe voeding.Ik gebruik diverse 5v-10/20 Amp Chinese voedingen(zijn ook regelbaar,dus kabelverlies instelbaar),voldoende voor een heleboel Pi's en esp8266/32,en wat camera's.Heb een pi3b met mogelijkheid voor 4 dongles(voor OGN)en werkt goed

[ Voor 27% gewijzigd door robcyprus op 02-11-2021 20:54 . Reden: aanvulling ]

[Banthum76]

robcyprus schreef op dinsdag 2 november 2021 @ 20:49:
Met 2 dongle's geen probleem,bij 3 of 4 een usb-hub met externe voeding.Ik gebruik diverse 5v-10/20 Amp Chinese voedingen(zijn ook regelbaar,dus kabelverlies instelbaar),voldoende voor een heleboel Pi's en esp8266/32,en wat camera's.Heb een pi3b met mogelijkheid voor 4 dongles(voor OGN)en werkt goed

Ik heb eens uitgerekend wat 2 RPi's 24/7 per jaar kost aan energie.
175 kW a 22 cent = 38 Euro. Maar ja een hobby mag wat kosten

[tomvdhorst]

€ 1,60 voor een Pi per maand (38 per jaar gedeeld door 12 maanden en gedeeld door 2 Pi’s) is vele malen goedkoper dan een mini pc of zo draaien. Ik heb er in huis nu 19 pi’s draaien, komt neer op 30 euro per maand. Draai dan wel mijn complete huis automatisering op en voor van alles en nog wat.
Ik heb een keer een mini pc uitgerekend op Idle, die doet 175 euro per jaar.

[Zwolle-Radar]

tomvdhorst schreef op dinsdag 2 november 2021 @ 23:50:
€ 1,60 voor een Pi per maand (38 per jaar gedeeld door 12 maanden en gedeeld door 2 Pi’s) is vele malen goedkoper dan een mini pc of zo draaien. Ik heb er in huis nu 19 pi’s draaien, komt neer op 30 euro per maand. Draai dan wel mijn complete huis automatisering op en voor van alles en nog wat.
Ik heb een keer een mini pc uitgerekend op Idle, die doet 175 euro per jaar.

Vraagje aan je @tomvdhorst aangezien je veel Pi's draait. Koel jij je Pi's en zo ja hoe (ventilator of koelblokjes)?

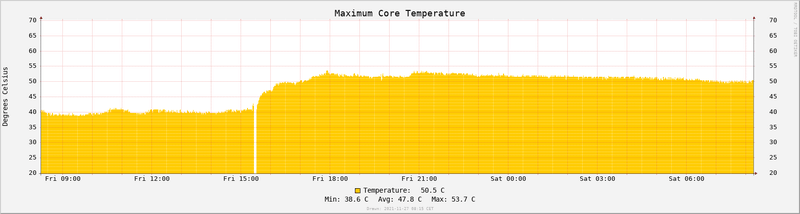

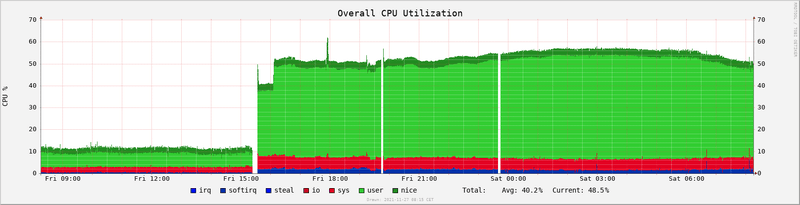

Ik heb nu 2 x een RPi 4 draaien en die worden behoorlijk heet. Heb een SHIM ventilator gekocht (13 euro) maar die maakt best veel herrie.

[stormfly]

Zwolle-Radar schreef op woensdag 3 november 2021 @ 14:04:
[...]


Vraagje aan je @tomvdhorst aangezien je veel Pi's draait. Koel jij je Pi's en zo ja hoe (ventilator of koelblokjes)?
Ik heb nu 2 x een RPi 4 draaien en die worden behoorlijk heet. Heb een SHIM ventilator gekocht (13 euro) maar die maakt best veel herrie.

Klopt de Pi4 heeft redelijk wat CPU power, ik ben zelf erg fan van deze koeling.

[m3gA]

stormfly schreef op woensdag 3 november 2021 @ 14:09:
[...]


Klopt de Pi4 heeft redelijk wat CPU power, ik ben zelf erg fan van deze koeling.

Ik stop tegenwoordig alle Pi's in argon one cases. Die hebben een temperatuurregelde ventilator (mits je de extra software installeert).

[Zwolle-Radar]

m3gA schreef op woensdag 3 november 2021 @ 14:16:
[...]

Ik stop tegenwoordig alle Pi's in argon one cases. Die hebben een temperatuurregelde ventilator (mits je de extra software installeert).

Bedoel je deze ? Ik zie nergens iets over een ventilator?

[tomvdhorst]

Ik gebruik alleen passieve koeling, dus alleen koelblokjes. En dan ook alleen nog als het nodig is. Max Temp is 60 graden Celsius hier 😇

[m3gA]

Zwolle-Radar schreef op woensdag 3 november 2021 @ 17:07:
[...]

Bedoel je deze ? Ik zie nergens iets over een ventilator?

Inderdaad. En check de tweede foto eens.

[Zwolle-Radar]

tomvdhorst schreef op woensdag 3 november 2021 @ 18:35:
Ik gebruik alleen passieve koeling, dus alleen koelblokjes. En dan ook alleen nog als het nodig is. Max Temp is 60 graden Celsius hier 😇

Beide Pi's in dezelfde ruimte:

Pi 4 model B 4 GB met heatsinks : 70,6 graden celcius
Pi 4 model B 8 Gb zonder heatsinks. 63,3 graden celcius

[Zwolle-Radar]

m3gA schreef op woensdag 3 november 2021 @ 19:32:
[...]

Inderdaad. En check de tweede foto eens.

ha ha sorry

[slb]

Ik gebruik deze passieve behuizing voor de RPi4.
Temperatuur ligt gemiddeld op 46 graden.
Heb wel koelpasta ipv pads toegepast.

[robcyprus]

Wat info: YouTube: #288 Raspberry Pi 4 Coolers: Which one is best? (Quickie)

[Banthum76]

SLB We staan vandaag schouder aan schouder in de FR24 rating.

[slb]

Hehehe, grappig. Het is ook constant stuivertje wisselen. PVG (ook een lid van de FA GoT/Tweakers.net Flight Crew) staat ook in de buurt:


@Saturnus beheert de crew.

[alleyoopie]

Ik zag zonet het lijstje met de hoogst geklasseerde flightfeeders van NL volgens Flightaware, ofwel zijn er proportioneel meer flightfeeders in het gebied rond en onder de grote rivieren ofwel is er gewoon iets minder vliegverkeer in het noorden en maken die minder kans op een hoge score?

[ytr81]

alleyoopie schreef op vrijdag 5 november 2021 @ 08:16:
Ik zag zonet het lijstje met de hoogst geklasseerde flightfeeders van NL volgens Flightaware, ofwel zijn er proportioneel meer flightfeeders in het gebied rond en onder de grote rivieren ofwel is er gewoon iets minder vliegverkeer in het noorden en maken die minder kans op een hoge score?

Dat speelt zeker een (grote) rol. Iemand met dezelfde specs rond de rivieren zal op een dag meer vliegtuigen in het vizier hebben dan iemand in pak hem beet groningen. Er is nu eenmaal meer vliegverkeer richting het zuiden/zuidkoosten (Brussel, Frankfurt etc). Kortom, die rankings zeggen niet zo heel veel, want is sterk afhankelijk van waar je ontvanger staat.

[ Voor 7% gewijzigd door ytr81 op 05-11-2021 08:45 ]

[stormfly]

ytr81 schreef op vrijdag 5 november 2021 @ 08:44:
[...]


Dat speelt zeker een (grote) rol. Iemand met dezelfde specs rond de rivieren zal op een dag meer vliegtuigen in het vizier hebben dan iemand in pak hem beet groningen. Er is nu eenmaal meer vliegverkeer richting het zuiden/zuidkoosten (Brussel, Frankfurt etc). Kortom, die rankings zeggen niet zo heel veel, want is sterk afhankelijk van waar je ontvanger staat.

Eens! De Noordzee is een verlaten stuk qua airlines. De locatie is heel bepalend, je kunt met deze tool in TAR1090 een cirkel laten trekken rondom je ontvanger. Dat is een berekening van wat volgens de computer haalbaar zou moeten zijn, op basis van obstakels om je heen (bomen etc niet meegerekend).

Ondanks dat mijn ontvanger een metertje hoger staat dan die van @slb is zijn cirkel veel ronder en perfecter dan vanuit mijn locatie gemeten. En dat zie je ook 100% terug in de praktijk, al koop ik 100% dezelfde spullen dan ga ik niet dezelfde resultaten halen als hij.

Als je het in detail bekijkt, zie je dat hij rechtsboven meer ontvangst heeft, terwijl hij geografisch juist verder naar links woont. En rechtsonder boven Frankfurt pakt hij meer vliegtuigen, ook totaal onlogisch als Rotterdam v.s Utrecht aanhoudt voor onze woonplaatsen.

SLB 245 planes:



Wopper 231 planes:

[ Voor 9% gewijzigd door stormfly op 05-11-2021 10:18 ]

[slb]

Misschien beter de ptracks van 24h vergelijken?

code:

(IP-adres-RPi)/tar1090/?pTracks=24

ptracks staat bij mij overigens op 24h ingesteld ipv 8h

code:

sudo nano /etc/default/tar1090

[alleyoopie]

Welk land heeft het hoogste aantal gedetecteerde vluchten (adsb+mlat+mode-s) per feeder, berekening gebaseerd op de FlightAware ADS-B Statistics (Top Countries):

[Banthum76]

alleyoopie schreef op vrijdag 5 november 2021 @ 22:04:
Welk land heeft het hoogste aantal gedetecteerde vluchten (adsb+mlat+mode-s) per feeder, berekening gebaseerd op de FlightAware ADS-B Statistics (Top Countries):
[Afbeelding]

BBBBBBBBBBBBBBBBBBBBBBBBBBenelux

[Zwolle-Radar]

Wow ik ben onder de indruk!

Mijn FlyPi 4 (8GB) heeft een nieuwe behuizing (Aron One Pi4 V2) gekregen dankzij tip van @m3gA



Nu met passieve koeling (oké met ventilator in de Argon One die boven een bepaalde waarde aanspringt) van de Argon One V2:



Dure hobby, ik heb er gelijk nog 2 besteld voor mijn andere Pi's
zo komt die drone er nooit

[stormfly]

Zwolle-Radar schreef op maandag 8 november 2021 @ 21:30:
Wow ik ben onder de indruk!

Mijn FlyPi 4 (8GB) heeft een nieuwe behuizing (Aron One Pi4 V2) gekregen dankzij tip van @m3gA

[Afbeelding]

Nu met passieve koeling (oké met ventilator in de Argon One die boven een bepaalde waarde aanspringt) van de Argon One V2:

[Afbeelding]

Dure hobby, ik heb er gelijk nog 2 besteld voor mijn andere Pi's
zo komt die drone er nooit

Is die fan goed in te stellen? Via software oid?

Scheelt idd erg veel

[Zwolle-Radar]

stormfly schreef op maandag 8 november 2021 @ 22:04:
[...]


Is die fan goed in te stellen? Via software oid?

Scheelt idd erg veel

Ja is een kwestie van een regeltje opvoeren. Hoe dat te doen staat in een klein installatieboekje wat meegeleverd wordt. Daarbij kun je hem zelf configureren op welke temperatuur de fan 10%, 55% of 100% moet gaan draaien. Ik heb de fan zelfnog niet ingesteld.

[m3gA]

stormfly schreef op maandag 8 november 2021 @ 22:04:
[...]


Is die fan goed in te stellen? Via software oid?

Scheelt idd erg veel

Voordeel van deze case is ook dat alle poorten door een breakout board aan 1 kant komen te zitten. Door de extra ruimte heeft hij ook meer airflow.

[slb]

Vooropgesteld: het is een hele mooie behuizing maar ik zou hem zelf niet inzetten voor een feeder. Voor 24/7 ga ik liever voor passieve koeling, geen bewegende delen. Voor desktops zou ik deze case weer wel gebruiken vanwege de praktische features en afwerking.

[Zwolle-Radar]

slb schreef op dinsdag 9 november 2021 @ 12:52:
Vooropgesteld: het is een hele mooie behuizing maar ik zou hem zelf niet inzetten voor een feeder. Voor 24/7 ga ik liever voor passieve koeling, geen bewegende delen. Voor desktops zou ik deze case weer wel gebruiken vanwege de praktische features en afwerking.

Het is ook passieve koeling, met als bonus dat als het 'te gek wordt' de fan gaat draaien en dat is ook nog instelbaar bij welke temperatuur. Mooi toch?

[stormfly]

Verwijderd schreef op maandag 18 oktober 2021 @ 22:18:
Ik vroeg me af of jullie dit fenomeen weleens gezien hebben:

[Afbeelding]

Iedere dag vanaf ca. 7:30 tot ca. 8:20 geen data in FlightRadar24. Ik draai FlightAware op een RPi.

Ja ik had het nu zelf ook, bij mij draait het in Docker met containers. En de autoupdate tool "watchtower" gaf elke ochtend een update.

Ik heb dat nu als volgt op gelost, morgen kijken of het functioneert zoals ontworpen.

code:

- "com.centurylinklabs.watchtower.enable=true or false"

code:

  fr24:
    container_name: fr24
    hostname: fr24.high.local
    environment:
      - BEASTHOST=${HOSTNAME}
      - 'TZ=${FEEDER_TZ}'
      - 'FR24KEY=${FR24_SHARING_KEY}'
      - MLAT=yes
      - VERBOSE_LOGGING=false
    image: 'mikenye/fr24feed:latest'
    labels:
      - "com.centurylinklabs.watchtower.enable=false"
    networks:
      hostnetwork:
        ipv4_address: 172.16.1.206
        ipv6_address: 2a02:
    dns:
       - 172.16.1.254
       - 172.16.8.254
    restart: always
    tmpfs:
      - /var/log
    tty: true

code:

watchtower:
        image: containrrr/watchtower:latest
        tty: true
        container_name: watchtower
        restart: always
        environment:
            - TZ=Europe/Amsterdam
            - WATCHTOWER_CLEANUP=true
            - WATCHTOWER_POLL_INTERVAL=86400
            - WATCHTOWER_ROLLING_RESTART=true
            - WATCHTOWER_LABEL_ENABLE=true
        volumes:
            - /var/run/docker.sock:/var/run/docker.sock

[stormfly]

stormfly schreef op woensdag 10 november 2021 @ 13:51:
[...]


Ja ik had het nu zelf ook, bij mij draait het in Docker met containers. En de autoupdate tool "watchtower" gaf elke ochtend een update.

Ik heb dat nu als volgt op gelost, morgen kijken of het functioneert zoals ontworpen.

code:

- "com.centurylinklabs.watchtower.enable=true or false"

code:

  fr24:
    container_name: fr24
    hostname: fr24.high.local
    environment:
      - BEASTHOST=${HOSTNAME}
      - 'TZ=${FEEDER_TZ}'
      - 'FR24KEY=${FR24_SHARING_KEY}'
      - MLAT=yes
      - VERBOSE_LOGGING=false
    image: 'mikenye/fr24feed:latest'
    labels:
      - "com.centurylinklabs.watchtower.enable=false"
    networks:
      hostnetwork:
        ipv4_address: 172.16.1.206
        ipv6_address: 2a02:
    dns:
       - 172.16.1.254
       - 172.16.8.254
    restart: always
    tmpfs:
      - /var/log
    tty: true

code:

watchtower:
        image: containrrr/watchtower:latest
        tty: true
        container_name: watchtower
        restart: always
        environment:
            - TZ=Europe/Amsterdam
            - WATCHTOWER_CLEANUP=true
            - WATCHTOWER_POLL_INTERVAL=86400
            - WATCHTOWER_ROLLING_RESTART=true
            - WATCHTOWER_LABEL_ENABLE=true
        volumes:
            - /var/run/docker.sock:/var/run/docker.sock

Yes het werkt goed, alleen de images met true tag zijn geupdate.

code:

Note that the first check will be performed in 23 hours, 59 minutes, 59 seconds
INFO[86427] Found new kx1t/planefence:latest image (4a7f4eda436e)
INFO[86454] Found new mikenye/readsb-protobuf:latest_nohealthcheck image (336fce06ecf1)
INFO[86475] Found new mikenye/tar1090:latest image (b6ca58975328)
INFO[86475] Stopping /tar1090 (8453bdcfe11c) with SIGTERM
INFO[86482] Creating /tar1090
INFO[86484] Stopping /mlathub (e8cdbb750d87) with SIGTERM
INFO[86489] Creating /mlathub
INFO[86491] Stopping /planefence (cc1e6c9b4ed9) with SIGTERM
INFO[86497] Creating /planefence
INFO[86498] Removing image a7e78252aec0
INFO[86499] Removing image 79564b73afa3
INFO[86500] Removing image 83314d602b01

[Zwolle-Radar]

stormfly schreef op donderdag 11 november 2021 @ 18:33:
[...]


Yes het werkt goed, alleen de images met true tag zijn geupdate.

code:

Note that the first check will be performed in 23 hours, 59 minutes, 59 seconds
INFO[86427] Found new kx1t/planefence:latest image (4a7f4eda436e)
INFO[86454] Found new mikenye/readsb-protobuf:latest_nohealthcheck image (336fce06ecf1)
INFO[86475] Found new mikenye/tar1090:latest image (b6ca58975328)
INFO[86475] Stopping /tar1090 (8453bdcfe11c) with SIGTERM
INFO[86482] Creating /tar1090
INFO[86484] Stopping /mlathub (e8cdbb750d87) with SIGTERM
INFO[86489] Creating /mlathub
INFO[86491] Stopping /planefence (cc1e6c9b4ed9) with SIGTERM
INFO[86497] Creating /planefence
INFO[86498] Removing image a7e78252aec0
INFO[86499] Removing image 79564b73afa3
INFO[86500] Removing image 83314d602b01

Mooi dat het gelukt is! Ik geloof dat ik me maar eens moet gaan verdiepen in Docker containers merk ik want nu is het voor mij nog acrabradaba

[stormfly]

Zwolle-Radar schreef op donderdag 11 november 2021 @ 19:08:
[...]


Mooi dat het gelukt is! Ik geloof dat ik me maar eens moet gaan verdiepen in Docker containers merk ik want nu is het voor mij nog acrabradaba

https://mikenye.gitbook.io/ads-b/

In de oude guide staat meer achtergrond over hoe de containers samenwerken.

https://github.com/mikeny...eraging-RTLSDR-and-Docker

[Zwolle-Radar]

Toch eens vragen aan jullie of ik het goed zie: ik zie dagelijks zo'n 7 miljoen flight packets in de statistieken. Is dat het aantal 'boodschappen ' zoals hieronder staat?
Dat is toch bizar veel, fantastisch je dat met zo'n simpele configuratie kunt ontvangen!

ADS-B Packet Formation


"The first byte contains the DF (Downlink
Format) code and CA (Capability). The DF number tells the decoder whether it is dealing with a short or extended squitter packet. Once the hexadecimal characters have been converted to binary; all extended squitter packets begin with 10001 followed by 3 more bits to indicate the CA code. The next 3 bytes is a unique ID assigned to every aircraft by the
ICAO. Following the ICAO aircraft address is a 7 byte ADS-B data which consist of flight information such as the altitude, latitude, and longitude of the aircraft. The last 3 byte is the parity check which is used by the receiver for error detection."

[gday]

Ik zit sinds een paar dagen ook wat te spelen met het ontvangen van ADS-B met een RTL-SDR-stickje en bijgeleverde antenne. Ik heb al gemerkt dat het een hoop scheelt of ik de antenne aan de binnenkant of aan de buitenkant van m'n zolderraam hang. Het bereik schiet dan van ~70km naar bijna 250km. Er zijn echter een hoop bezwaren om de antenne buiten te laten hangen (tocht, bliksem, weersinvloeden op de antenne) dus ik vroeg me af of het zinvol was om zo'n FlightAware-antenne te kopen die ik dan binnen in de nok van m'n huis ophang. Dan zal ie 1,5 tot 2 meter hoger hangen dan de antenne die ik nu gebruik, maar je hebt natuurlijk niet echt line of sight en het dak is bovendien goed geïsoleerd. Kan ik m'n geld dan beter door het toilet spoelen?

Ik heb verder ook weinig idee wat ik eventueel nog kan doen om het signaal op te krikken. Ik zie dingen langskomen als band-pass filters e.d. maar ik heb er te weinig kijk op wat ik in mijn eventueel toekomstige situatie zou moeten doen die er als volgt uit ziet: FA-antenne -> RTL-SDR -> Pi Zero 2.

[robcyprus]

Hoi,zit er geen kunststof ontluchtings pijp op je dak,antenne erin werkt goed.Antenne buiten werkt het best..

[gday]

Bedoel je een standleiding? Die zie ik van binnenuit volgens mij ook naar buiten lopen ja, al zie ik op het dak zelf eigenlijk niks uit de dakpannen steken op die plek. Maar ik geef vooralsnog de voorkeur aan redelijk bereik binnen ipv geweldig bereik buiten, door eerder genoemde bezwaren.

[ Voor 21% gewijzigd door gday op 18-11-2021 15:10 ]

[stormfly]

gday schreef op donderdag 18 november 2021 @ 15:08:
Bedoel je een standleiding? Die zie ik van binnenuit volgens mij ook naar buiten lopen ja, al zie ik op het dak zelf eigenlijk niks uit de dakpannen steken op die plek. Maar ik geef vooralsnog de voorkeur aan redelijk bereik binnen ipv geweldig bereik buiten, door eerder genoemde bezwaren.

Het is tweeledig, of je bouwt een setup omdat je wilt feeden en de gratis premium accounts wil benutten. Dan is een binnen antenne al voldoende.

Of je bouwt iets vanuit de radio hobby hoek en bent een junk om zo'n groot mogelijke range te pakken. En die gratis accounts zijn minder ondergeschikt.

Of iets er tussen in

[gday]

Ik zou mezelf nou geen junk willen noemen. De enige ervaring met radio die ik heb, los van als klein jongetje luisteren naar de korte en lange golf, is een beetje het spectrum afstruinen via die websdr van de UT. Ik ga derhalve graag tussen de junk en de pure feeder in zitten.

Anders ga ik maar gewoon wat bestellen en zie ik wel of ik er wat aan heb en of het ooit een hobby wordt waar ik risico's voor wil nemen door shit aan de buitenkant te gaan hangen. Nu heb ik in een winkelmandje het volgende liggen:
Antenne: https://www.sossolutions....-n-type-antenna-26-5-5dbi
Filter: https://www.sossolutions....0mhz-band-pass-sma-filter
En bijpassende bekabeling. Heeft zo'n filter zin?

[Zwolle-Radar]

gday schreef op donderdag 18 november 2021 @ 16:24:
Ik zou mezelf nou geen junk willen noemen. De enige ervaring met radio die ik heb, los van als klein jongetje luisteren naar de korte en lange golf, is een beetje het spectrum afstruinen via die websdr van de UT. Ik ga derhalve graag tussen de junk en de pure feeder in zitten.

Anders ga ik maar gewoon wat bestellen en zie ik wel of ik er wat aan heb en of het ooit een hobby wordt waar ik risico's voor wil nemen door shit aan de buitenkant te gaan hangen. Nu heb ik in een winkelmandje het volgende liggen:
Antenne: https://www.sossolutions....-n-type-antenna-26-5-5dbi
Filter: https://www.sossolutions....0mhz-band-pass-sma-filter
En bijpassende bekabeling. Heeft zo'n filter zin?

Ik ben onlangs gestart met feeden. Heb een Raspberry Pi gekocht (zijn moeilijk aan te komen soms kun je wel een setje kopen, een 3B+ voldoet goed) een TEN-90 antenne en een flightaware pro plus stick, daar zit al een filter in. De antenne (slechts 14 cm groot) hangt buiten op het balkon op 22 meter hoogte. Ik haal 485 km.

[gday]

Zwolle-Radar schreef op donderdag 18 november 2021 @ 17:24:
[...]

Ik ben onlangs gestart met feeden. Heb een Raspberry Pi gekocht (zijn moeilijk aan te komen soms kun je wel een setje kopen, een 3B+ voldoet goed) een TEN-90 antenne en een flightaware pro plus stick, daar zit al een filter in. De antenne (slechts 14 cm groot) hangt buiten op het balkon op 22 meter hoogte. Ik haal 485 km.

De Pi is het probleem gelukkig niet: daarvan heb ik er nog genoeg klaar liggen. Die antenne is bedoeld voor buitengebruik, maar betekent dat ook dat ie ongeschikt is voor binnengebruik?

[3ssen]

gday schreef op donderdag 18 november 2021 @ 16:24:
Ik zou mezelf nou geen junk willen noemen. De enige ervaring met radio die ik heb, los van als klein jongetje luisteren naar de korte en lange golf, is een beetje het spectrum afstruinen via die websdr van de UT. Ik ga derhalve graag tussen de junk en de pure feeder in zitten.

Anders ga ik maar gewoon wat bestellen en zie ik wel of ik er wat aan heb en of het ooit een hobby wordt waar ik risico's voor wil nemen door shit aan de buitenkant te gaan hangen. Nu heb ik in een winkelmandje het volgende liggen:
Antenne: https://www.sossolutions....-n-type-antenna-26-5-5dbi
Filter: https://www.sossolutions....0mhz-band-pass-sma-filter
En bijpassende bekabeling. Heeft zo'n filter zin?

Ik heb diezelfde buitenantenne in combinatie met de blauwe pro stick. Die deed het binnen goed, maar zodra ik de antenne buiten plaatste ging ik van 1400 naar 200 messages/sec. Range binnen was ongeveer 200 km met redelijk wat blindspots in alle richtingen door de buitenmuren (nieuwbouw)

Afgelopen week de antenne weer buiten geplaatst en die band pass filter besteld. Nu kan de gain weer op ruim 30 staan en is mijn bereik naar 370 km gegaan. Had vooral last van telefoonmast op 800 meter afstand vermoed ik.

In plaatje zie je dat ik gisteren rond 11:30 het filter aansluit.



Linkje naar radarbox https://www.radarbox.com/stations/EXTRPI015335

[ Voor 2% gewijzigd door 3ssen op 18-11-2021 20:36 . Reden: Linkje toegevoegd ]

[tomvdhorst]

gday schreef op donderdag 18 november 2021 @ 16:24:
Ik zou mezelf nou geen junk willen noemen. De enige ervaring met radio die ik heb, los van als klein jongetje luisteren naar de korte en lange golf, is een beetje het spectrum afstruinen via die websdr van de UT. Ik ga derhalve graag tussen de junk en de pure feeder in zitten.

Anders ga ik maar gewoon wat bestellen en zie ik wel of ik er wat aan heb en of het ooit een hobby wordt waar ik risico's voor wil nemen door shit aan de buitenkant te gaan hangen. Nu heb ik in een winkelmandje het volgende liggen:
Antenne: https://www.sossolutions....-n-type-antenna-26-5-5dbi
Filter: https://www.sossolutions....0mhz-band-pass-sma-filter
En bijpassende bekabeling. Heeft zo'n filter zin?

De antenne zou je ook in Slowakije kunnen bestellen, daar kost hij 30 euro.
Is de helft van een FA antenne en kwalitatief net zo’n goede performance.
https://vinnant.sk/store/product/col10905-s

Levertijd zo rond de 10 dagen tegen realistische kosten.

Ik heb er 3 en ze doen niet onder voor de flightaware antennes.

Bandpass filter is aan te raden, zeker als je ook nog gsm masten in de buurt hebt staan. Die filteren de ontvangst op 1090 mhz waardoor je minder last van storingen van de masten hebt.

Als je dan nog meer bereik wilt hebben kun je gaan nadenken over een LNA versterker maar veel verschil maakt het niet, hangt erg van de plaatselijke situatie af.

[Zwolle-Radar]

@slb schreef een tijd terug het volgende "Wat ook leuk is met de RTL-SDR is het ontvangen van het radioverkeer van de vliegtuigen. Veel heb je hiervoor niet nodig. Met een programma als SDR sharp (SDR#) is dat zo gebeurd. Dat radioverkeer zit op lagere frequenties: van ca 118MHz-136MHz."

Ik heb de FlightAware Pro Stick Plus (USB SDR ADS-B Receiver) dongle en volgens mij kan ik daarmee geen radioverkeer van vliegtuigen ontvangen. Klopt dat? Er staat in de beschrijving Filter: 1,075 MHz tot 1,105MHz pass band. Moet ik voor radioverkeer een andere dongle kopen? Kan ik wel met een antenne voor ADS-B signalen gebruiken of moet ik voor radioverkeer ook een andere antenne gebruiken?

Ik zag ook deze SDRplay RS1PA voorbij komen bij het googelen. Is dat aan te bevelen of kan ik gezien de prijs dan beter voor een handscanner gaan zodat ik daar ook mee op pad kan gaan?

[ Voor 22% gewijzigd door Zwolle-Radar op 21-11-2021 22:50 ]

[stormfly]

Zwolle-Radar schreef op zondag 21 november 2021 @ 22:26:
@slb schreef een tijd terug het volgende "Wat ook leuk is met de RTL-SDR is het ontvangen van het radioverkeer van de vliegtuigen. Veel heb je hiervoor niet nodig. Met een programma als SDR sharp (SDR#) is dat zo gebeurd. Dat radioverkeer zit op lagere frequenties: van ca 118MHz-136MHz."

Ik heb de FlightAware Pro Stick Plus (USB SDR ADS-B Receiver) dongle en volgens mij kan ik daarmee geen radioverkeer van vliegtuigen ontvangen. Klopt dat? Er staat in de beschrijving Filter: 1,075 MHz tot 1,105MHz pass band. Moet ik voor radioverkeer een andere dongle kopen? Kan ik wel met een antenne voor ADS-B signalen gebruiken of moet ik voor radioverkeer ook een andere antenne gebruiken?

Ik zag ook deze SDRplay RS1PA voorbij komen bij het googelen. Is dat aan te bevelen of kan ik gezien de prijs dan beter voor een handscanner gaan zodat ik daar ook mee op pad kan gaan?

Ik zou dat eerst een paar keer online beluisteren, het is namelijk aan de saaie kant ;-) Het verkeer wat ik wel kan waarderen is van schiphol zelf, starten/landen. De Tower frequenties, maar dan moet je dichtbij SPL wonen.

[slb]

Zwolle-Radar schreef op zondag 21 november 2021 @ 22:26:
Ik heb de FlightAware Pro Stick Plus (USB SDR ADS-B Receiver) dongle en volgens mij kan ik daarmee geen radioverkeer van vliegtuigen ontvangen. Klopt dat? Er staat in de beschrijving Filter: 1,075 MHz tot 1,105MHz pass band. Moet ik voor radioverkeer een andere dongle kopen? Kan ik wel met een antenne voor ADS-B signalen gebruiken of moet ik voor radioverkeer ook een andere antenne gebruiken?

Volgens mij is het filter van de Pro Stick niet zo denderend en kun je er ook wel op lagere frequenties mee ontvangen. Een generieke RTL-SDR dongle is meestal prima voor ontvangst luchtvaartband (en ook de maritieme band).

Voor de airband (118-138MHz) heb je inderdaad wel een andere antenne nodig; hiervoor kun je een open dipool maken; dat zijn twee pijpjes van ca 54 cm lang, het ene pijpje verbind je met het midden van de coax en de het andere pijpje verbind je met de buitenmantel. ipv pijp kun je ook stukken coax gebruiken.

Andere voorbeelden van DIY-coaxantennes kun je hier (maar dan 2x ca 54cm aanhouden) en hier vinden.

Of als je het dak op wilt, koop je een kant en klare antennes zoals de Diamond D777 of een Discone. Die zijn wel een stuk groter dan de ADSB antennes.

[tomvdhorst]

Zwolle-Radar schreef op zondag 21 november 2021 @ 22:26:
@slb schreef een tijd terug het volgende "Wat ook leuk is met de RTL-SDR is het ontvangen van het radioverkeer van de vliegtuigen. Veel heb je hiervoor niet nodig. Met een programma als SDR sharp (SDR#) is dat zo gebeurd. Dat radioverkeer zit op lagere frequenties: van ca 118MHz-136MHz."

Ik heb de FlightAware Pro Stick Plus (USB SDR ADS-B Receiver) dongle en volgens mij kan ik daarmee geen radioverkeer van vliegtuigen ontvangen. Klopt dat? Er staat in de beschrijving Filter: 1,075 MHz tot 1,105MHz pass band. Moet ik voor radioverkeer een andere dongle kopen? Kan ik wel met een antenne voor ADS-B signalen gebruiken of moet ik voor radioverkeer ook een andere antenne gebruiken?

Ik zag ook deze SDRplay RS1PA voorbij komen bij het googelen. Is dat aan te bevelen of kan ik gezien de prijs dan beter voor een handscanner gaan zodat ik daar ook mee op pad kan gaan?

Dat klopt inderdaad, radio communicatie met vliegtuigen de zogenaamde airband zit tussen de 108 MHz en de 137 Mhz. Tussen de 108 en de 117.95 wordt gebruikt voor navigatie bakens zoals VOR bakens en ILS apparatuur. Het bovenste gedeelte tussen 118.00 en 136.95 MHZ word daadwerkelijk gebruikt voor communicatie tussen piloten en luchtverkeersleiding en piloten onderling.
De dongle en de ADSB antenne die je voor je set-up gebruik zijn getuned op 1090 Mhz en dus niet geschikt om radioverkeer mee te ontvangen.
Dus zowel een andere dongle als een andere antenne zijn dan nodig.
SDRplay kan ik niets over vertellen, heb het zelf niet maar heb wel de Bearcat UBC 125 XLT. die gebruik ik hoofdzakelijk als ik ga spotten zodat ik het verkeer dan ook kan volgen. Prima scanner voor hetgeen waar ik hem voor gebruik, ik heb daar wel nog een extra antenne bij gekocht omdat die een beter bereik had.
Let wel op, waar het in Nederland wel gewoon toegestaan is om via de scanner de communicatie van het luchtverkeer te volgen is dat vaak in andere landen niet toegestaan. Je kan dus als je wel eens naar het buitenland gaat om te spotten ( België, Duitsland, Engeland als voorbeelden) de scanner beter thuis laten, het kan je een dikke boete opleveren.

[slb]

Ik heb met de FA Pro ook lagere frequenties (marifoon, airband) ontvangen vandaar dat ik opmerkte dat het ingebouwde filter niet zo denderend is. Dat wordt ook beaamd in deze review (vergelijk Prostick met extern filter vs Prostick Plus);

we checked to see how the reception was on out of band signals with the two units. In these tests we want the out of band signals to be low, so smaller signals are better. The Prostick Plus filters our out band signals significantly less, which can be a reason for increased overload. But the amount of filtering performed by the Plus was sufficient together with this 1090 MHz tuned antenna to not cause any overload at max gain.

Ik heb de RSP1A en moet zeggen dat voor de airband er maar een klein verschil is met de RTL SDR V3. Je hebt wat meer fijninstellingen en notch-filters tot je beschikking dus meer om het uiterste eruit te persen. Marginaal beter in deze toepassing vs groot verschil in prijs. Om 'casual' naar de airband te luisteren is een goedkope dongle voldoende (of een scanner) en omdat het hier in NL heel erg druk is in de lucht is er (te) veel om naar te luisteren.

[Zwolle-Radar]

@tomvdhorst en @slb mannen, bedankt voor jullie uitgebreide info. Ik denk dat ik eerst even pas op de plaats maak en over een tijdje een Bearcat UBC 125 XLT aanschaf, die kan ook van dienst zijn voor als ik ooit een boot heb kunnen kopen. In de afgelopen weken heb ik (ook voor het monitoren van de energiemeter) totaal 3 Pi's gekocht met behuizingen, kabels, meerdere dongels, antenne, geheugenkaartjes enz. Achteraf gezien een flinke uitgave en dan te bedenken dat ik slechts één Pi wilde kopen voor het feeden van ADS-B signalen
Duidelijk is wel dat ik hier beperkt ben met het opstellen van een antenne op een betere plaats (dak) dus ik moet maar tevreden zijn met wat ik heb.

Ik heb nog andere speeltjes op mijn verlanglijst staan (drone)

Ik vraag me wel af of ik nog wel wat zou kunnen doen met de signalen van de telecom zendmast (rode punt in bovenste afbeelding) die hier pal op 600 meter NNO van mijn antenne staat en blijkbaar de ontvangst storen (zie de taartpunten 2e afbeelding). De 90 graden in het zuiden is de bebouwing van ons appartement.

[robcyprus]

Zwolle-Radar schreef op dinsdag 23 november 2021 @ 14:14:


Ik vraag me wel af of ik nog wel wat zou kunnen doen met de signalen van de telecom zendmast (rode punt in bovenste afbeelding) die hier pal op 600 meter NNO van mijn antenne staat en blijkbaar de ontvangst storen (zie de taartpunten 2e afbeelding). De 90 graden in het zuiden is de bebouwing van ons appartement.

Je kan een SAW-filter gebruiken,helpt bij mij goed.

[Zwolle-Radar]

robcyprus schreef op dinsdag 23 november 2021 @ 15:11:
[...]


Je kan een SAW-filter gebruiken,helpt bij mij goed.

Kun je me helpen met wat URL's naar de juiste filters?

[robcyprus]

Deze: https://nl.aliexpress.com...042311.0.0.4a074c4dXjVY2h
: https://nl.aliexpress.com...042311.0.0.4a074c4dXjVY2h
met LNA.
Scroll op Ali ook helemaal naar beneden,staat heel veel...

deze nog: https://nl.aliexpress.com...04&SearchText=+saw+filter

[stormfly]

Hij is weer op voorraad:

http://shop.sysmocom.de/products/cf1090-kt30

[robcyprus]

Ja,dat is een mooie..

[Zwolle-Radar]

Wat is dat Wopper? Is dat een SAW filter?

[stormfly]

Zwolle-Radar schreef op woensdag 24 november 2021 @ 14:42:
Wat is dat Wopper? Is dat een SAW filter?

Nou het cavity filter, volgens mij netto hetzelfde. Deze heeft een hele lage insertion loss=heel weinig verlies.

[robcyprus]

Hier wat over filters: https://discussions.fligh...ue-filter-necessary/74960

[slb]

Zwolle-Radar schreef op dinsdag 23 november 2021 @ 14:14:
....
Duidelijk is wel dat ik hier beperkt ben met het opstellen van een antenne op een betere plaats (dak) dus ik moet maar tevreden zijn met wat ik heb.
.....
Ik vraag me wel af of ik nog wel wat zou kunnen doen met de signalen van de telecom zendmast (rode punt in bovenste afbeelding) die hier pal op 600 meter NNO van mijn antenne staat en blijkbaar de ontvangst storen (zie de taartpunten 2e afbeelding). De 90 graden in het zuiden is de bebouwing van ons appartement.

Als de antenne iets hoger staat heb je kans dat de invloed van de zendmast ook kleiner wordt (en natuurlijk de ontvangst naar het zuiden wat verbetert).

[stormfly]

Mooi hoe te zien hoe de internet upload zich opbouwt (paars) als er meer vluchten over komen. De kids zijn om 7 uur filmpjes gaan kijken (groen download)

Gisteren een Airspy Mini gekocht met BF korting. Nu 100% dezelfde setup als @slb Ik zal volgende week nog even adsbcompare draaien en dan kunnen we het verschil zien tussen de RTL-SDR v3 en de Airspy Mini, de RTL-SDR piekte soms ook al naar 1700msg/s.

Ik kijkt bijna nooit naar de vluchten, voor mij zit de uitdaging in het verbeteren en elke keer een paar % vooruit.
Nu het 100% dezelfde setup is, kan ik ook de conclusie trekken dat @slb zijn locatie ongelofelijk goed is. Dat kon ik lang niet erkennen, ik dacht: hij in een stad, ik aan de rand van een weiland, beide premium spullen en ik 1 metertje hoger.

En toch is je locatie bepalend tov de kromming van de aarde en de afbuiging van de signalen. Het is een mooi project, nu in de final stage. Ik zit er over te denken om een andere ontvanger antenne in de top te hangen, misschien eens proberen een commercieel TETRA netwerk te decrypten oid. Nu de conclusie getrokken is dat ADS-B ook echt afhankelijk is van je locatie, en niet zo zeer alleen de hoogte. Kan de ADS-B antenne wel een metertje omlaag, net boven de schoorsteen met de voet.

---

Wat doet de AirSpy met je Pi 3B+, nou best wel wat ;-) je hoort de CPU kernen nu fluiten als je er naast staat.


Wiederhopft heeft in de laatste Airspy code de multicore afhandeling aangepakt, dat is duidelijk te zien. 4x een core die tot 65% belast mag worden.

[Banthum76]

@stormfly ,mooie grafieken. Heb even bij je terug gekeken over een periode van 30 dgn. Maar wat levert het meer op dan een een hogere message-rate. De range (en indirect het aantal vliegtuigen) blijft hetzelfde. Wel interessant te zien dat je weakest signal lijn ver onder de 30 dB ligt, ik kom niet dieper dan 30 dB. Al helemaal niet met Piaware 6.1 met autogain.
Zo weer een heel verhaal, een goed weekend iedereen.

[stormfly]

Banthum76 schreef op zaterdag 27 november 2021 @ 15:17:
@stormfly ,mooie grafieken. Heb even bij je terug gekeken over een periode van 30 dgn. Maar wat levert het meer op dan een een hogere message-rate. De range (en indirect het aantal vliegtuigen) blijft hetzelfde. Wel interessant te zien dat je weakest signal lijn ver onder de 30 dB ligt, ik kom niet dieper dan 30 dB. Al helemaal niet met Piaware 6.1 met autogain.
Zo weer een heel verhaal, een goed weekend iedereen.

Wat het mij hoopte op te leveren was dat er meer vliegtuigen uit de ruis gedetecteerd konden worden, helaas lijkt dat nog niet het geval te zijn. De AirSpy is een hele goede ontvanger, noem het betaalbaar-premium. De single track vliegtuigen zijn verlaagd (die roze puntjes), omdat deze ontvanger beter in staat is om meer posities tegelijk te verwerken. Samenvattend: vooral de websites waaraan ik feed zijn blij met deze investering

Die weakest lie (lichtblauw) is te bepalen met je gain instellingen.


https://github.com/wiedehopf/adsb-wiki/wiki/Optimizing-gain
For that it's best to use graphs1090: https://github.com/wiedehopf/graphs1090#graphs1090 Note that -30 is less than -20 when looking at RSSI (Wikipedia: Negative number) So you increase/decrease gain step by step until the light blue line (weakest signal) is in the range of -30 to -34. That should typically give good reception while not overloading for close flights.

[Banthum76]

robcyprus schreef op woensdag 24 november 2021 @ 17:27:
Hier wat over filters: https://discussions.fligh...ue-filter-necessary/74960

Als je niet over een FA Prostick beschikt is het altijd verstandig een filter te gebruiken. Zelf had ik erg veel last van locale FM-piraten die de RTL-SDR tot wel 20 dB dichtdrukten. Daarmee ook het bereik tot de helft decimeerden. Dan is dit filter het beste wat je kunt kopen: http://shop.sysmocom.de/products/cf1090-kt30
Of je moet zelf een S53MV bouwen. De SAW-filters kunnen hierbij niet in de schaduw staan.

[Banthum76]

stormfly schreef op zaterdag 27 november 2021 @ 15:28:
[...]


Wat het mij hoopte op te leveren was dat er meer vliegtuigen uit de ruis gedetecteerd konden worden, helaas lijkt dat nog niet het geval te zijn. De AirSpy is een hele goede ontvanger, noem het betaalbaar-premium. De single track vliegtuigen zijn verlaagd (die roze puntjes), omdat deze ontvanger beter in staat is om meer posities tegelijk te verwerken. Samenvattend: vooral de websites waaraan ik feed zijn blij met deze investering

Die weakest lie (lichtblauw) is te bepalen met je gain instellingen.


https://github.com/wiedehopf/adsb-wiki/wiki/Optimizing-gain
For that it's best to use graphs1090: https://github.com/wiedehopf/graphs1090#graphs1090 Note that -30 is less than -20 when looking at RSSI (Wikipedia: Negative number) So you increase/decrease gain step by step until the light blue line (weakest signal) is in the range of -30 to -34. That should typically give good reception while not overloading for close flights.

Dat klopt met de gaininstellingen doormee probeer ik de -3dBFS onder de 5% te houden, maar blijf dan steken op 30 dB (kan er wel mee leven hoor)

[stormfly]

Banthum76 schreef op zaterdag 27 november 2021 @ 15:33:
[...]


Als je niet over een FA Prostick beschikt is het altijd verstandig een filter te gebruiken. Zelf had ik erg veel last van locale FM-piraten die de RTL-SDR tot wel 20 dB dichtdrukten. Daarmee ook het bereik tot de helft decimeerden. Dan is dit filter het beste wat je kunt kopen: http://shop.sysmocom.de/products/cf1090-kt30
Of je moet zelf een S53MV bouwen. De SAW-filters kunnen hierbij niet in de schaduw staan.

Ja die is nog onderweg, nog als laatste kers op de taart ;-)

[Banthum76]

stormfly schreef op zaterdag 27 november 2021 @ 16:06:
[...]


Ja die is nog onderweg, nog als laatste kers op de taart ;-)

Ben benieuwd wat dat filter gaat brengen, hou ons op de hoogte

[stormfly]

Banthum76 schreef op zaterdag 27 november 2021 @ 16:14:
[...]

Ben benieuwd wat dat filter gaat brengen, hou ons op de hoogte

Nou ik denk niet zoveel, maar ik spaar collectors items Er zit ook al een RTL-SDR LNA tussen met SAW filters. 4G zenders op 325meter, en Lopik op 14km (line of sight), die laatste kan ik moeilijk inschatten qua veldsterkte.

En vooral voor de toekomst als ik zelf iets wil gaan uitzenden oid.

[ANdrode]

stormfly schreef op zaterdag 27 november 2021 @ 16:06:
[...]


Ja die is nog onderweg, nog als laatste kers op de taart ;-)

Is dat filter temperatuurgevoelig?

Dat is nog een variabele die in de keten mee gaat spelen op een gegeven moment. Ik las dat dit het nadeel van die cavity filters was.

[stormfly]

ANdrode schreef op zaterdag 27 november 2021 @ 22:07:
[...]


Is dat filter temperatuurgevoelig?

Dat is nog een variabele die in de keten mee gaat spelen op een gegeven moment. Ik las dat dit het nadeel van die cavity filters was.

Goede vraag! Het is ook dé reden dat ik niet met een Pi gemonteerd op het dak aan de slag ga. De zon staat hier de hele zomer pal op de antenne. Ik wil dat eerst een zomer aankijken, hoe het gaat met Cavity en de RTL-SDR LNA. Als je dat zou gaan uitbreiden met een Pi4 en een Airspy Mini en de POEhat, dan is het snel warm.

Dit cavity filter lijkt goed binnen het Nederlandse klimaat te passen: Temperature -10 to 50 Centigrade

[Zwolle-Radar]

slb schreef op woensdag 24 november 2021 @ 20:25:
[...]

Als de antenne iets hoger staat heb je kans dat de invloed van de zendmast ook kleiner wordt (en natuurlijk de ontvangst naar het zuiden wat verbetert).

Helaas, ik heb een officiële afwijzing ontvangen van de verhuurder op mijn verzoek om de antenne op het dak te plaatsen. "Alle schotels, antennes en ander zendmateriaal moeten wij afwijzen. Hierop kunnen wij geen uitzonderingen maken voor bijzondere casussen"

De antenne die ik al op het balkon heb gezet noem ik eufemistisch maar temperatuursensor
