Het laser- graveer- en snijhoekje

[pomp0m]

Een Trotec Speedy 100R is veilig mits deze in originele staat is. Trotec is een van de paar merken die alles zo veel mogelijk volgens het boekje doen en alle certificaten op orde hebben.

Dit is een machine met 10600nm golflengte wat inderdaad volle absorbtie heeft op de meesten helder transparante kunstoffen/glas.

Je kan Trotec een inzicht aanvraag sturen voor het meetrapport voor de laserklasse uit het technisch dossier, daar moet het meetprocess in staan waar ze de ruiten meten. Dat kan even duren want een technisch dossier opvraag gaat nooit vlot maar ze zullen het normaal wel uitvoeren (het technisch dossier moet altijd opvraagbaar zijn voor inzage).

edit: Als je alsnog voor eigen gemoeds toestand een laserveiligheidsbril wilt halen kan je dat het beste doen bij een van de nederlandse inspectiebureaus, https://www.dutchoptical.eu/ of https://www.laprocon.nl/
Als je de machine aangeeft met welke laserbron (je kan een foto van de typeplaat doorsturen) dan kunnen ze de juiste bril aanwijzen.

[ Voor 24% gewijzigd door pomp0m op 11-06-2026 20:47 ]

[nhimf]

Ik ben aan het kijken naar de Xtool S1 met 40W en de 2W IR.

Is het nog een goede koop, kijkend ook naar de huidige "aanbieding". Het ding is al een tijd op de markt en ik weet niet hoe snel deze markt zich (nog) ontwikkeld zoals dat de 3d printwereld erg hard gaat.

Daarnaast hoe nodig is de losse afzuiging en CO2 "brandblusser"? Qua afzuiging kan ik wel zelf wat bouwen; Ik heb kilo's aan koolstof liggen en 3d printer, ding komt naast een raam te staan op 11M hoogte zonder directe ramen van buren, dus alleen een ventilator zou ook werken lijkt me. Ik vind losse afzuigng wel erg duur voor wat het eigenlijk doet.

[RonnieKo]

nhimf schreef op woensdag 17 juni 2026 @ 11:29:
Is het nog een goede koop, kijkend ook naar de huidige "aanbieding". Het ding is al een tijd op de markt en ik weet niet hoe snel deze markt zich (nog) ontwikkeld zoals dat de 3d printwereld erg hard gaat.

De ontwikkelingen gaan iets minder hard dan bij de 3D-printers. Met deze laser kan je de koppen aanpassen. Dus mogelijk kunnen er ook "zwaardere" koppen nog gebruikt worden. Al is 40W al een behoorlijke kop. Je moet ook kijken hoe fijn je het een en ander kan graveren / snijden. Bij veel vermogen kan het brandpunt groter zijn dan bij de lagere vermogens.

nhimf schreef op woensdag 17 juni 2026 @ 11:29:
Daarnaast hoe nodig is de losse afzuiging en CO2 "brandblusser"? Qua afzuiging kan ik wel zelf wat bouwen; Ik heb kilo's aan koolstof liggen en 3d printer, ding komt naast een raam te staan op 11M hoogte zonder directe ramen van buren, dus alleen een ventilator zou ook werken lijkt me. Ik vind losse afzuigng wel erg duur voor wat het eigenlijk doet.

Zou wel een afvoer naar buiten willen hebben. Met filters heb ik niet zo'n goede ervaring. Waren bij mij altijd heel snel verstopt / vol. Daarom nu gewoon een standaard afzuiger naar buiten. Die trekst gewoon lucht door de machine naar buiten.

[ Voor 11% gewijzigd door RonnieKo op 17-06-2026 11:42 ]

[nhimf]

RonnieKo schreef op woensdag 17 juni 2026 @ 11:40:
[...]


De ontwikkelingen gaan iets minder hard dan bij de 3D-printers. Met deze laser kan je de koppen aanpassen. Dus mogelijk kunnen er ook "zwaardere" koppen nog gebruikt worden. Al is 40W al een behoorlijke kop. Je moet ook kijken hoe fijn je het een en ander kan graveren / snijden. Bij veel vermogen kan het brandpunt groter zijn dan bij de lagere vermogens.

Dat weet ik vandaar ook in eerste instantie die IR, die is en fijn, en goed voor metaal. De 20W kop zou ik evt later bij kunnen kopen. Maar ik hoorde al dat 40W een hele deftige is als je ook echt wilt snijden en idd 20W (of lager) vooral handig is voor engraven.

Zou wel een afvoer naar buiten willen hebben. Met filters heb ik niet zo'n goede ervaring. Waren bij mij altijd heel snel verstopt / vol. Daarom nu gewoon een standaard afzuiger naar buiten. Die trekst gewoon lucht door de machine naar buiten.

Ja dat is dan het idee, "gewoon" een slang naar buiten. Evt met een fan in de slang. Raam zit hoog en relatief ver van andere ramen dus niet dat het direct via een ander raam naar binnen wordt getrokken.
Mijn idee was ook dat filters vooral handig/nuttig zijn als je geen optie hebt om naar buiten af te voeren.


Kleine toevoeging:
Ik zat er aan te denken om mijn Bambulab H2C de laser upgrade te geven. Maar men raadde mij dat af omdat het toch op den duur problemen gaat geven, ondanks dat Bambulab het vrij goed uitgedacht heeft. Kijk ik naar de prijs dan is de Xtool helemaal niet (veel) duurder dan de H2C upgraden. Dus vandaar dat ik op de Xtool S1 uitkwam. Deze staat daarnaast ook goed aangeschreven. Dus, los van de ruimte, is dat een win-win

[ Voor 14% gewijzigd door nhimf op 17-06-2026 12:13 ]

[RonnieKo]

nhimf schreef op woensdag 17 juni 2026 @ 11:53:
[...]
Ik zat er aan te denken om mijn Bambulab H2C de laser upgrade te geven. Maar men raadde mij dat af omdat het toch op den duur problemen gaat geven, ondanks dat Bambulab het vrij goed uitgedacht heeft. Kijk ik naar de prijs dan is de Xtool helemaal niet (veel) duurder dan de H2C upgraden. Dus vandaar dat ik op de Xtool S1 uitkwam. Deze staat daarnaast ook goed aangeschreven. Dus, los van de ruimte, is dat een win-win

Hoe oud is je oude laser. Je krijgt na verloop van tijd dat onderdelen gaan slijten en mogelijk vervangen moeten worden. Als je nu de kans krijgt zou ik voor een nieuwe gaan.

[nhimf]

RonnieKo schreef op woensdag 17 juni 2026 @ 15:26:
[...]


Hoe oud is je oude laser. Je krijgt na verloop van tijd dat onderdelen gaan slijten en mogelijk vervangen moeten worden. Als je nu de kans krijgt zou ik voor een nieuwe gaan.

Nou ik ben vers in de markt =) De H2C heeft nog geen laser erin zitten dus dan moet ik het volledige upgrade pakket kopen. Daarnaast is de S1 groter qua oppervlakte van het werkgebied, lijkt wat flexibeler qua opzets en je vervuild je 3dprinter niet. Dus alleen maar redenen om voor een losse te gaan, behalve dat er NOG WEER een apparaat bij komt =)

Ik vroeg me vooral af of de S1 echt zo goed is als het lijkt en of het niet een bijna EOL model is. Prijs lijkt nu erg gunstig voor een vrij compleet pakket.

[RonnieKo]

nhimf schreef op woensdag 17 juni 2026 @ 15:44:
[...]
Dus alleen maar redenen om voor een losse te gaan, behalve dat er NOG WEER een apparaat bij komt =)

Ach.. hier staat ook nu een 3D-printer naast de lasersnijder.

nhimf schreef op woensdag 17 juni 2026 @ 15:44:
[...]
Ik vroeg me vooral af of de S1 echt zo goed is als het lijkt en of het niet een bijna EOL model is. Prijs lijkt nu erg gunstig voor een vrij compleet pakket.

EOL is niet erg. Als je alles mee kan wat je wilt dan is dat toch goed? Over een paar jaar wil je mogelijk groter / zwaarder dan kan altijd een nieuw apparaat in huis komen.

[nhimf]

RonnieKo schreef op woensdag 17 juni 2026 @ 16:25:
[...]


Ach.. hier staat ook nu een 3D-printer naast de lasersnijder.


[...]


EOL is niet erg. Als je alles mee kan wat je wilt dan is dat toch goed? Over een paar jaar wil je mogelijk groter / zwaarder dan kan altijd een nieuw apparaat in huis komen.

Nou in principe niet, maar niets zo lullig als je net een apparaat kopt en het nieuwe model komt een week later Sommige bedrijven gaan er verder prima mee om en je kan ondanks EOL prima mee blijven werken, maar anderen die trekken effectief de stekker er uit. Maar anyway ik denk dat ik wel blij zal worden van de S1 =)

[Uruk-Hai]

Kleine toevoeging:
Ik zat er aan te denken om mijn Bambulab H2C de laser upgrade te geven. Maar men raadde mij dat af omdat het toch op den duur problemen gaat geven, ondanks dat Bambulab het vrij goed uitgedacht heeft. Kijk ik naar de prijs dan is de Xtool helemaal niet (veel) duurder dan de H2C upgraden. Dus vandaar dat ik op de Xtool S1 uitkwam. Deze staat daarnaast ook goed aangeschreven. Dus, los van de ruimte, is dat een win-win

Voor zover ik weet verdiend het van oudsher de voorkeur om voor een dedicated machine te gaan als je er iets specifiek mee wilt gaan doen.

Ik zou een meer-in-1 machine alleen in overweging nemen als het echt niet anders kan, bijvoorbeeld vanwege ruimtegebrek.

Ik sta trouwens te kijken van de mogelijkheden van die xTool lasersnijders. Ik heb de productvideo van de xTool P2S bekeken en ik zag dat die machine in staat is om tijdens het lasergraveren van de binnenkant van een houten kom in staat is om automatisch op de Z-as te manoeuvreren (focal length adjusting). Dat vind ik nogal wat voor een machine die stukken goedkoper is dan de peperdure Trotec die ik gewend ben en die dat, voor zover ik weet, niet kan.

[ Voor 24% gewijzigd door Uruk-Hai op 17-06-2026 17:40 ]

[nhimf]

Uruk-Hai schreef op woensdag 17 juni 2026 @ 17:32:
[...]

Voor zover ik weet verdiend het van oudsher de voorkeur om voor een dedicated machine te gaan als je er iets specifiek mee wilt gaan doen.

Ik zou een meer-in-1 machine alleen in overweging nemen als het echt niet anders kan, bijvoorbeeld vanwege ruimtegebrek.

Daar ben ik het mee eens. Daarbij ben ik niet van (verkeerd) besparen. Ervaring leert dat goed spul kopen ook echt helpt om niet gefrustreerd te raken en in geval van hobbies deze voortijdig te stoppen.

Ik sta trouwens te kijken van de mogelijkheden van die xTool lasersnijders. Ik heb de productvideo van de xTool P2S bekeken en ik zag dat die machine in staat is om tijdens het lasergraveren van de binnenkant van een houten kom in staat is om automatisch op de Z-as te manoeuvreren (focal length adjusting). Dat vind ik nogal wat voor een machine die stukken goedkoper is dan de peperdure Trotec die ik gewend ben en die dat, voor zover ik weet, niet kan.

Die is mij dan wel weer echt te duur

[Uruk-Hai]

Tja, ik heb de xTool P2S op het oog als opvolger van een veel duurdere Trotec die ongeveer hetzelfde formaat aan kan.

[DieterKoblenz]

Voorheen had ik een xTool D1 Pro 20W waar ik heel tevreden over was. Vanwege een verhuizing heb ik die van de hand gedaan, maar mijn handen jeuken weer. Liefst wil ik een nieuw diode apparaat om plaatmateriaal te snijden en te graveren.

Op dit moment denk ik aan en xTool S1, mede omdat ik nu een model wil dat met volledige dichte behuizing komt. Vanaf het moment dat ik aan het zoeken ben krijg ik enorm veel reclame over me heen; o.a. de crealit falcon a1 10 of 20w. Ik wil eigenlijk in de toekomst ook met IR-laser aan de slag voor fijnere "print" en evt graveren van rvs en andere metalen. Echter ik heb weinig ruimte, dus een machine waarvoor uitbreiding te krijgen is, valt zeker ook te overwegen.

Welk merk geeft over het algemeen de beste bang for buck nowadays? xTool, CF, Mecpow. Ik vind het niet erg om een beetje te sleutelen, maar eigenlijk wil ik een out-of-the-box laser in een veilige dichte behuizing.

[Accretion]

DieterKoblenz schreef op woensdag 1 juli 2026 @ 13:04:
Voorheen had ik een xTool D1 Pro 20W waar ik heel tevreden over was.

...

Welk merk geeft over het algemeen de beste bang for buck nowadays?

Beide hebben een prima prijs/kwaliteit verhouding, maar de x-Tool neigt meer naar kwaliteit en de Creality meer naar prijs.

Maar omdat je een x-Tool gewend bent, durf ik je geen Creality aan te smeren. Je gaat je mogelijk ergeren aan de dingen die net wat beter werken bij x-Tool en je bent al bekend met de software e.d. van x-Tool.

Persoonlijk, als ik mijn diodelaser zou verkopen, zou ik een fiber laser kopen om metaal te graveren.

Je kunt dan printplaatjes maken, munten/medailles, van de naamplaatjes op huizen/prijzen en ik geloof zelfs sierraden graveren.

Of als je veel glas wil graveren, een CO2 laser.

[ocf81]

Ik wil eigenlijk een xTOOL F1 Ultra kopen, maar helaas werkt die niet op linux. Zijn er ook alternatieven die dezelfde functionaliteit bieden met een vergelijkbare omvang waarvan de software wel met linux overweg kan of welke zelfstandig kunnen werken?

[Plof]

Kunnen jullie mij (misschien) nog tips geven, of ben ik al lekker op weg zo? Voor een obstakelrun wil ik +/- 200 medailles laseren/snijden op 3mm multiplex populieren.

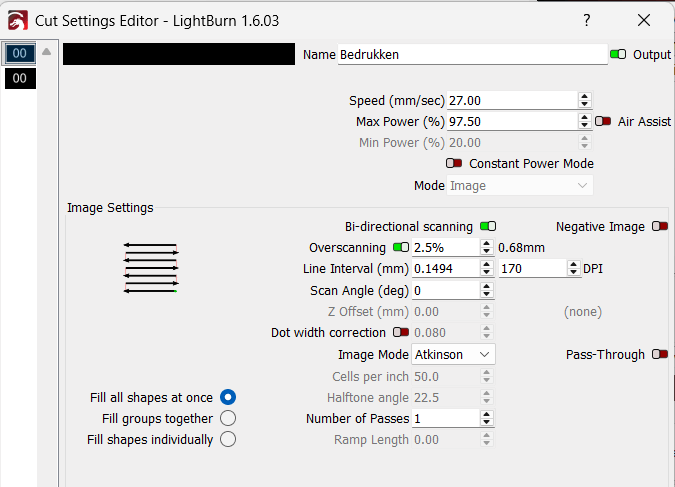

Hierbij gebruik ik een Atomstack A5 30w met LightBurn.

Bij het 'logo' graveren komt er nog wel iets bruine/zwarte randen langs de afbeelding. Volgens mij valt hier nog wel wat te halen?








Na korrel 240 even opschuren komt die goed uit de verf. Als ik dat moet doen is mijn volgende gedachten gang. Eerst alle 'afbeeldingen' graveren op een plaat van 40x40cm, daarna deze allemaal in één keer opschuren, daarna nogmaals onder de Atomstack leggen en alle contouren uitsnijden.

• Zie ik zo dingen over het hoofd of kan ik beter/efficiënter werken?

[ Voor 8% gewijzigd door Plof op 17-07-2026 09:53 ]

[RonnieKo]

Plof schreef op vrijdag 17 juli 2026 @ 09:18:
Bij het 'logo' graveren komt er nog wel iets bruine/zwarte randen langs de afbeelding. Volgens mij valt hier nog wel wat te halen?

Ja, zet de airassist uit. Dat zal mogelijk iets helpen. Het is namelijk residu van het materiaal. Nu blaas je het met minimale snelheid buiten het graveervlak. Anders is het gewoon licht schuren.

Plof schreef op vrijdag 17 juli 2026 @ 09:18:
Na korrel 240 even opschuren komt die goed uit de verf.

Dat is ook een optie.

Plof schreef op vrijdag 17 juli 2026 @ 09:18:
Als ik dat moet doen is mijn volgende gedachten gang. Eerst alle 'afbeeldingen' graveren op een plaat van 40x40cm, daarna deze allemaal in één keer opschuren, daarna nogmaals onder de Atomstack leggen en alle contouren uitsnijden.

Zou ik niet doen. Meestal krijg je de afbeelding niet strak in het midden van de medaille. Er zal altijd wel iets van een verschil in de ligging van je plaat zitten. Maar hoe ga je dan om met de randen van je medaille? Deze zullen ook iets aangebrand zijn.

[Plof]

RonnieKo schreef op vrijdag 17 juli 2026 @ 09:26:
[...]


Ja, zet de airassist uit. Dat zal mogelijk iets helpen. Het is namelijk residu van het materiaal. Nu blaas je het met minimale snelheid buiten het graveervlak. Anders is het gewoon licht schuren.


[...]


Dat is ook een optie.


[...]


Zou ik niet doen. Meestal krijg je de afbeelding niet strak in het midden van de medaille. Er zal altijd wel iets van een verschil in de ligging van je plaat zitten. Maar hoe ga je dan om met de randen van je medaille? Deze zullen ook iets aangebrand zijn.

Ahhh ik dacht dat AirAssist nog een 'fysiek' iets was? Maw, dat je daarvoor een slangetje + compressortje oid bij moet zetten? Maar als je hem inschakelt, dan blaas de fan gewoon wat harder? Bij deze bedrukking had ik Airassist al uitstaan.

Hmmm uitlijnen ben ik met je eens, denk dat ik daar gewoon even mee ga spelen. Maakt het opschuren wel makkelijker. Maar als iets verschuift is natuurlijk alles niet meer mooi gecentreerd.

Ach, hobby, mag ook beetje tijd kosten en een leercurve inzitten!

[ Voor 5% gewijzigd door Plof op 17-07-2026 09:38 ]

[DennisDeMennis]

RonnieKo schreef op vrijdag 17 juli 2026 @ 09:26:
[...]


Ja, zet de airassist uit.


[...]

Air assist juist aan toch?
Zo te zien staat hij al uit.

Ligt er natuurlijk ook een beetje aan hoe goed de air assist is, als het maar een zwak straaltje is gaat het misschien inderdaad alleen maar negatief werken.

Als de volledige plaat in een soort mal geplaatst kan worden, kan je wel eerst graveren, dan opschuren en daarna weer in de mal plaatsen om te snijden.
Om brandranden te voorkomen moet je dan weer goede air assist hebben, of achteraf alsnog schuren (al zal dit makkelijker zijn dan bij het graveren)

[RonnieKo]

Plof schreef op vrijdag 17 juli 2026 @ 09:35:
[...]
Ahhh ik dacht dat AirAssist nog een 'fysiek' iets was? Maw, dat je daarvoor een slangetje + compressortje oid bij moet zetten? Maar als je hem inschakelt, dan blaas de fan gewoon wat harder? Bij deze bedrukking had ik Airassist al uitstaan.

In principe is airassist inderdaad een luchtpomp / compressor met een extra slang bij de kop. Nu is de vraag of de fan voor airassist wordt gebruikt of dat het alleen koelen van de kop is. En of deze uitgezet kan worden. Ik heb geen ervaring met jouw type lasersnijder.

[RonnieKo]

DennisDeMennis schreef op vrijdag 17 juli 2026 @ 09:36:
[...]
Air assist juist aan toch? Zo te zien staat hij al uit.

Ligt een beetje aan de instellingen en of je CO2 of diode hebt. Bij CO2 wordt aangegeven om minder lucht bij het graveren te hebben. Anders wordt de boel vaak erg vuil vanwege de harde luchtstroom. Het is een beetje testen.

Maar zo te zien heeft hij geen airassist. Denk wel dat het een boel gaat helpen. Ook bij het doorsnijden van de plaat.
