[ Voor 51% gewijzigd door Geeforce op 12-09-2024 20:31 ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/F36479J7AtWf76bjr8vT2tOL.jpg?f=user_large)
Een tijdje geleden heb ik een aantal PCB's laten maken voor de ESP32/nRF905 combinatie om de aansluiting wat te vergemakkelijken en het geheel er netter uit te laten zien. Daar had ik er toen een paar van over, die binnen no-time over verschillende Tweakers verdeeld zijn. Daarna heb ik nog een aantal keer de vraag gekregen of ik nog bordjes had en heb ik helaas nee moeten verkopen.
Tesla Model 3 AWD 19" 2021 | https://www.tindie.com/products/35869/
Mag ik vragen welke ESP32 bordje je hebt? Eventueel met linkje? Ben benieuwd of die AM/DR pins de boel wat stabieler maken dat wat ik heb op mijn ESP8266 NodeMCU V2. Daar is namelijk ook geen ruimte voor die AM/DR pins.
Terugkijkend naar deze post van sebastius destijds. Dit send.json commando werkte altijd om een timer te zetten. Dan zag ik de CO2 meter ook verspringen van Auto CO2 naar Max. Heb vrijwel alle forks nagelopen maar ik ben er nog niet achter wat nu het verschil is tussen `setTimer()` in ESP Home en de send.json van destijds.
) oplos: https://github.com/DevSecNinja/ESPHome-Zehnder-RF/issues
[ Voor 50% gewijzigd door JPtjeeNL op 09-11-2024 14:53 ]
Nice, ben vandaag weer begonnen aan het hobby projectje en het disconnecten van CE zorgde ervoor dat ik kon pairen! Enig nadeel is dat ik nu constant de melding 'Rx invalid' krijg. Zal eens kijken of dat weer verdwijnt als ik 'm nu opnieuw aansluit. Thanks!!:
[...]
Mijn config is als volgt:
code:
Wat mij echter wel is opgevallen is dat het bij mij toevalligerwijs maanden werkte, ik had namelijk D2 verbonden met de uPCLK i.p.v TRX_CE. Dit vandaag gecorrigeerd en daarna reageerde de ComfoFan nog wel echter ontving de nRF905 geen berichten meer. Nu heb ik de TRX_CE (en natuurlijk uPCLK) zwevend gelaten als in niet aangesloten en nu werkt het weer als vanouds
Zou je eens willen proberen om TRX_CE en dus D2 niet aan te sluiten en kijken of het dan wel werkt?
@XanderHuisman Kan het toevallig zijn dat je TRX_CE ook niet hebt aangesloten? Want uit de datasheet kan ik niet opmaken waarom deze pin zwevend houden überhaupt werkt.
Als ik namelijk de programma flow in de datasheet bekijk dan moet de TRX_CE pin pas weer laag gaan op het moment DR pin/register hoog wordt:
[...]
echter als ik naar de code kijk gebeurd dat vrijwel direct nadat de transmit. Waar de datasheet dit op zegt:
[...]
Kortom ik kan niet plaatsen waarom het kan werken met of zonder de TRX_CE aangesloten
Ook het continue hoog houden van de TRX_CE lijkt me niet wensbaar aangezien er dan continue een ongemoduleerde draaggolf wordt verstuurd.
[...]
Ik heb die CO2 hoofdbediening en een CO2 timer RF. Nu wil ik graag de hoofdbediening ook op low/med/hard kunnen zetten i.p.v. alleen de timer feature te kunnen gebruiken. De timer functie heb ik namelijk al werkend. Ben jij hier nog uitgekomen?
[ Voor 26% gewijzigd door JPtjeeNL op 09-11-2024 21:16 ]
"You are not ready for immortality yet" - Kosh Nararek
dit zou idd zeer leuk zijn.
Hij is hier in de maak hoor
Ik hoop hem ergens voor het einde van het jaar af te ronden, dat zou toch moeten lukken met de verplichte vrije dagen....
Tesla Model 3 AWD 19" 2021 | https://www.tindie.com/products/35869/
Tesla Model 3 AWD 19" 2021 | https://www.tindie.com/products/35869/
Zit jouw superheldencape niet in de weg bij al dit werk?:
Belofte maakt schuld @Geeforce, @monty_burns_007 & @golles
Zojuist de laatste hand gelegd op de case en gepubliceerd op Makerworld en Printables
Mocht je nou geen 3D-printer hebben, laat het me gerust weten. Tegen een kleine vergoeding print ik er graag nog een aantal voor de de mede-Tweaker hier
[ Voor 3% gewijzigd door QkE op 22-12-2024 19:26 ]
Ik heb er gelukkig zelf ook profijt van 😂😃:
[...]
Zit jouw superheldencape niet in de weg bij al dit werk?
O. En heb je misschien nog printplaatjes liggen?
Tesla Model 3 AWD 19" 2021 | https://www.tindie.com/products/35869/
[ Voor 38% gewijzigd door wian op 08-06-2025 14:53 . Reden: update ]

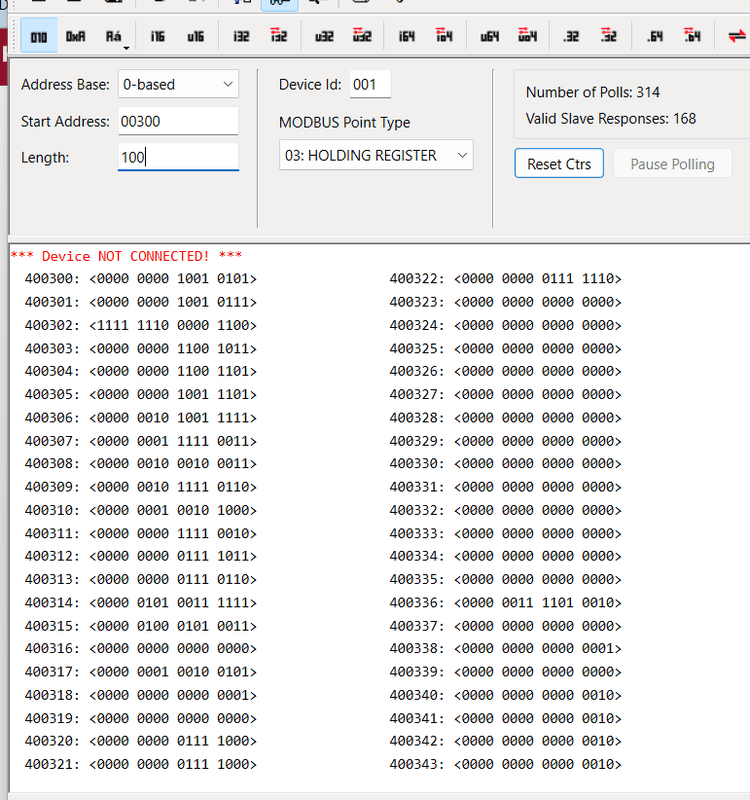

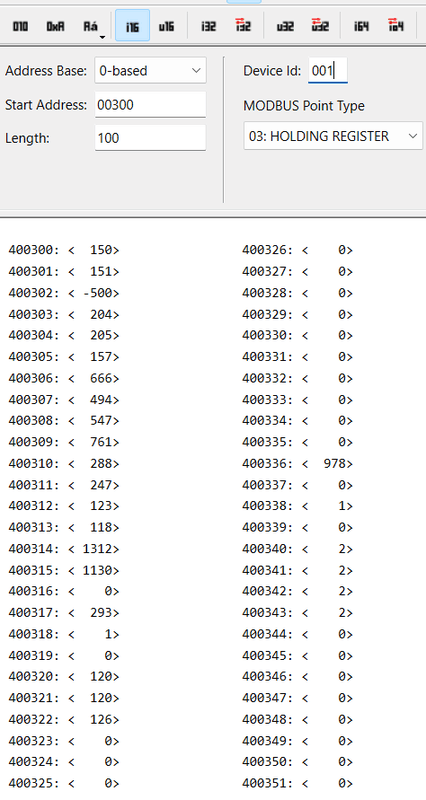

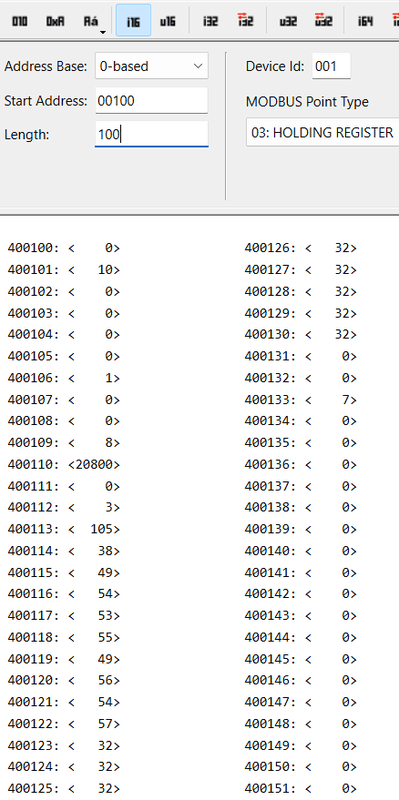

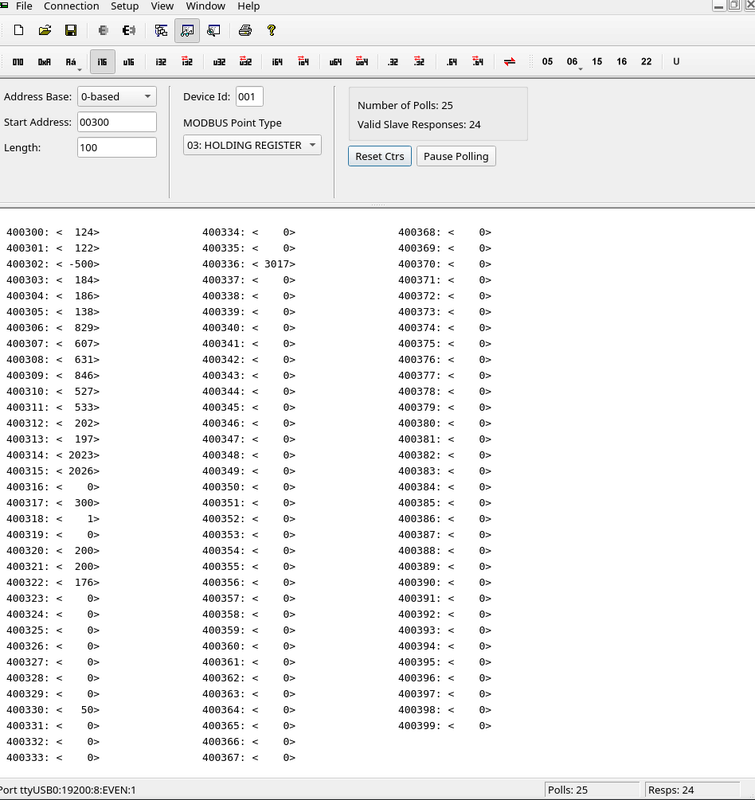

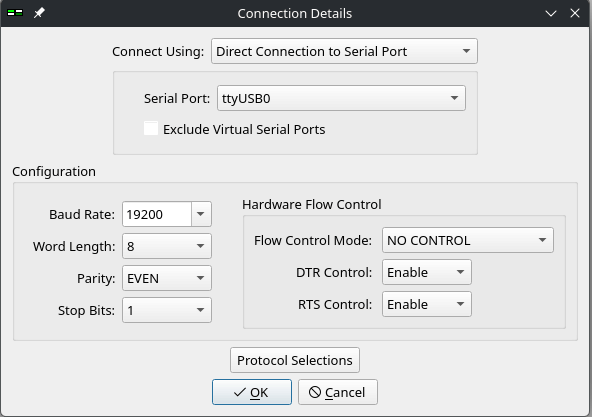

Ik moet zeggen, ik volgde eerste keer de 0-10V dimmer discussie niet helemaal, maar met de schema van E400 is het iets duidelijker. In principe bestuur je de E400 door 0-10V signaal op de bijbehorende pinnen, door middel van een dimmer (ZigBee of WiFi), klopt?
. Op zich, als het werkt, don't touch it... Maar zeker een interessante optie mocht het stoppen met werken...
Dat klopt. Ik had de comfofan met co2 sensor en zeker in het begin werkte dat niet naar behoren. De 0-10v werkte voor mij perfect. Ook de originele bediening (draadloze standen schakelaar met co2) werkt dan nog. De box pakt dan de hoogste stand van de gegeven inputs.:
[...]
Ik moet zeggen, ik volgde eerste keer de 0-10V dimmer discussie niet helemaal, maar met de schema van E400 is het iets duidelijker. In principe bestuur je de E400 door 0-10V signaal op de bijbehorende pinnen, door middel van een dimmer (ZigBee of WiFi), klopt?
Ik heb op dit moment een "werkend" NRF905 oplossing, die werkt, maar ik durf niet in ESPHome een rebuild te doen
Ooh interessant om ook deze eens te checken. Hoe vergelijkt dit met de bestaande ESPHome oplossing?:
Ha mede-tweakers, ik heb een ESPHome implementatie gemaakt voor de Zehnder Comfofan o.b.v. de code van https://github.com/eelcohn/nRF905-API
Code is hier te vinden: https://github.com/srslynow/esphome-zehnder
Tot dusver werkt deze prima, wellicht dat ik iemand er een plezier mee doe.
Geen idee. Ik heb een versie die eerder in dit topic voorbij kwam geprobeerd en die crashde. De Arduino C++ code van Eelcohn werkte wel, maar ongeveer ~24h tot een reset nodig was. Toen ben ik aan mijn eigen variant begonnen. Een geforkte ESPHome die ik hier in de laatste comments voorbij zie komen heb ik nooit geprobeerd.
:strip_exif()/f/image/WIh15grUIbA6v2avBuf7Wurq.png?f=user_large)
:strip_exif()/f/image/JDls1Tst4BArSXIcSHUkJGdX.png?f=user_large)
1
2
3
4
5
6
7
8
| [00:06:21][D][button:010]: 'Pair with Fan' Pressed. [00:06:21][I][zehnder_fan:479]: Pairing service called. Attempting to discover and pair with fan... [00:06:21][D][zehnder_fan:131]: Starting fan pairing discovery... [00:06:22][D][zehnder_fan:234]: Radio timeout, retrying (1/50) ........... [00:06:46][D][zehnder_fan:234]: Radio timeout, retrying (49/50) [00:06:47][W][zehnder_fan:237]: Radio operation failed after 50 retries [00:06:47][E][zehnder_fan:518]: Pairing failed. |
:strip_exif()/f/image/9yhaYSVZu2fCRpmjrkH5H48I.png?f=user_large)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| esphome:
name: esphome-zehndercontrol
friendly_name: ZehnderControl
min_version: 2025.5.0
name_add_mac_suffix: false
esp32:
board: esp32-s3-devkitc-1
framework:
type: esp-idf
# Enable logging
logger:
# Enable Home Assistant API
api:
# Allow Over-The-Air updates
ota:
- platform: esphome
wifi:
ssid: <REDACTED>
password: <REDACTED>
# SPI configuration for nRF905
spi:
id: spi_bus
clk_pin: GPIO36
mosi_pin: GPIO35
miso_pin: GPIO37
# External components
external_components:
- source:
type: git
url: https://github.com/srslynow/esphome-zehnder
ref: main
refresh: 60sec
components: [zehnder_fan]
# Fan configuration
fan:
- platform: zehnder_fan
id: ventilation_fan
name: "Mechanical Ventilation"
spi_id: spi_bus
# Required Pin Configuration
cs_pin: GPIO39
pwr_pin: GPIO41
ce_pin: GPIO42
txen_pin: GPIO40
dr_pin: GPIO38
button:
- platform: restart
name: "Restart Controller"
- platform: template
name: "Pair with Fan"
icon: "mdi:wifi"
on_press:
- lambda: |-
id(ventilation_fan).start_pairing(); |
Leuk dat je mijn code gebruikt! Volgens mij klopt je wiring. De esp32 kan praten met je nrf905. Anders had je al een exception in de logs langs zien komen tijdens de setup-fase.
| TX_EN | 7 |
| TRX_CE | 5 |
| PWR_UP | 15 |
| DR | 23 |
| MISO | 20 |
| MOSI | 19 |
| SCK | 21 |
| CSN | 18 |
Super bedankt! Na lang klooien met verschillende mogelijkheden, opties, repositories enzovoorts, heb ik jouw code erbij gepakt. Enkel in de code de GPIO verwijzingen aangepast aan mijn situatie.:
Ha mede-tweakers, ik heb een ESPHome implementatie gemaakt voor de Zehnder Comfofan o.b.v. de code van https://github.com/eelcohn/nRF905-API
Code is hier te vinden: https://github.com/srslynow/esphome-zehnder
Tot dusver werkt deze prima, wellicht dat ik iemand er een plezier mee doe.
| nRF905 pin | ESP32 mini Kit | ESP32 mini kit GPIO |
|---|---|---|
| Vcc | 3.3V | 3.3V |
| Gnd | Gnd | Gnd |
| AM | TCK | GPIO 13 |
| CD | IO32 | GPIO 32 |
| CE | IO26 | GPIO 26 |
| DR | TDI | GPIO 12 |
| PWR | IO27 | GPIO 27 |
| TX_EN | IO25 | GPIO 25 |
| MOSI | IO23 | GPIO 23 |
| MISO | IO19 | GPIO 19 |
| CLK of SCK | IO18 | GPIO 18 |
| CS of CSN | IO5 | GPIO 5 |
[ Voor 6% gewijzigd door TvanV op 20-09-2025 00:03 . Reden: Ontbrekende pin-outs toegevoegd ]
Top!:
Ha mede-tweakers, ik heb een ESPHome implementatie gemaakt voor de Zehnder Comfofan o.b.v. de code van https://github.com/eelcohn/nRF905-API
Code is hier te vinden: https://github.com/srslynow/esphome-zehnder
Tot dusver werkt deze prima, wellicht dat ik iemand er een plezier mee doe.
1
2
3
4
5
6
7
8
9
| api: services: - service: set_speed_timer variables: speed: int timer: int then: - lambda: |- id(${name}_fan).start_set_speed(speed, timer); |
Voor men combo ben ik eigenlijk gewoon gestopt met updaten, heeft daar niet veel meerwaarde en alleen maar issue
