Kamstrup Multical 302 met Pi uitlezen en domoticz

[leandres]

Via Node-RED inderdaad.

[leandres]

Robindd schreef op dinsdag 14 maart 2023 @ 08:03:
[...]


Dat klinkt vreemd. Maar je zou kunnen proberen om het primary ID te gebruiken, en die op te roepen zodat je hem zeker goed hebt.
Hoe benader je de kamstrup? Via NodeRed dan kan ik je wel helpen, maar andere vormen heb ik geen kaas van gegeten.

Je zal in ieder geval het juiste adres zullen moeten vinden en die moeten benaderen. Dat wellicht het adres verandert met een andere setting veranderen is wel vreemd, maar zou je dus zo kunnen overkomen.

Ik heb hem nu weer even omgezet naar 'Inlet' en Node-RED geeft direct weer de foutmelding:



Dit heb ik zo ingesteld staan conform de hier in dit topic eerder geplaatste JSON:



@Robindd of anderen; suggesties zijn meer dan welkom.

[Robindd]

leandres schreef op dinsdag 14 maart 2023 @ 17:40:
[...]


Ik heb hem nu weer even omgezet naar 'Inlet' en Node-RED geeft direct weer de foutmelding:

[Afbeelding]

Dit heb ik zo ingesteld staan conform de hier in dit topic eerder geplaatste JSON:

[Afbeelding]

@Robindd of anderen; suggesties zijn meer dan welkom.

Heb je al het adres gecalled, wat ik uitgelegd heb ik mijn post met een printscreen van de betreffende inject node?
Voer dat even in in een inject node, koppel die aan je kamstrup node, en debug aan de achterkant. Kijk welk adres eruit komt, en vul dat in i.p.v. wat je nu hebt staan.

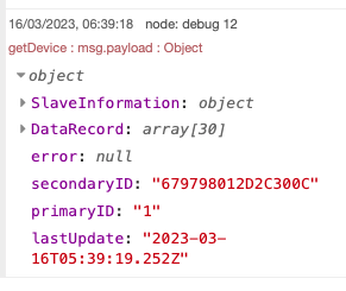

Zo kwam ik er achter dat mijn primary adres gewoon "1" is zoals ik zei, ipv een lange reeks. (dat is het secondary vaak)

[leandres]

Ja. Met deze instelling:




Krijg ik deze fout:

[Robindd]

leandres schreef op woensdag 15 maart 2023 @ 14:42:
Ja. Met deze instelling:

[Afbeelding]

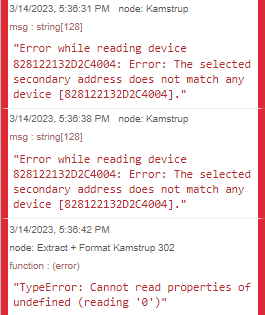

Krijg ik deze fout:

[Afbeelding]

Probeer met dit eens:

code:

[{"id":"b7a3335b98b2d62a","type":"mbus-controller","z":"35b24b20.e53a34","name":"M-Bus Controller","client":"dfb50251.88088","x":410,"y":120,"wires":[["d207c6770d911d48","b6c1dac193df8caa"]]},{"id":"210204cb66b4c33b","type":"inject","z":"35b24b20.e53a34","name":"Get Devices","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":"","topic":"getDevices","payload":"","payloadType":"str","x":110,"y":300,"wires":[["b7a3335b98b2d62a"]]},{"id":"12817892ec00b8e2","type":"inject","z":"35b24b20.e53a34","name":"setPrimary","props":[{"p":"payload","v":"{\"newAddr\":3,\"oldAddr\":2}","vt":"json"},{"p":"topic","v":"setPrimary","vt":"string"}],"repeat":"","crontab":"","once":false,"topic":"setPrimary","payload":"{\"newAddr\":3,\"oldAddr\":2}","payloadType":"json","x":100,"y":100,"wires":[["b7a3335b98b2d62a"]]},{"id":"9a3af9ca9089a32a","type":"inject","z":"35b24b20.e53a34","name":"Read ID 1","props":[{"p":"payload","v":"{\"address\": 1}","vt":"json"},{"p":"topic","v":"getDevice","vt":"string"}],"repeat":"","crontab":"","once":false,"topic":"getDevice","payload":"{\"address\": 1}","payloadType":"json","x":100,"y":220,"wires":[["b7a3335b98b2d62a"]]},{"id":"5b01651e77b521f6","type":"inject","z":"35b24b20.e53a34","name":"Read ID 2","props":[{"p":"payload","v":"{\"address\": 2}","vt":"json"},{"p":"topic","v":"getDevice","vt":"string"}],"repeat":"","crontab":"","once":false,"topic":"getDevice","payload":"{\"address\": 2}","payloadType":"json","x":101,"y":258,"wires":[["b7a3335b98b2d62a"]]},{"id":"25130f8a4f70ba13","type":"inject","z":"35b24b20.e53a34","name":"scan","props":[{"p":"payload","v":"","vt":"str"},{"p":"topic","v":"scan","vt":"str"}],"repeat":"","crontab":"","once":false,"topic":"scan","payload":"","payloadType":"str","x":90,"y":140,"wires":[["b7a3335b98b2d62a"]]},{"id":"d865ae3d667d4056","type":"inject","z":"35b24b20.e53a34","name":"restart","repeat":"","crontab":"","once":false,"topic":"restart","payload":"","payloadType":"num","x":90,"y":182,"wires":[["b7a3335b98b2d62a"]]},{"id":"08e43d083a37c538","type":"mbus-out","z":"35b24b20.e53a34","name":"","client":"dfb50251.88088","x":350,"y":320,"wires":[["25aea47b5558baca"]]},{"id":"25aea47b5558baca","type":"debug","z":"35b24b20.e53a34","name":"debug 5","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":500,"y":320,"wires":[]},{"id":"b6c1dac193df8caa","type":"debug","z":"35b24b20.e53a34","name":"debug 12","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":520,"y":280,"wires":[]},{"id":"dfb50251.88088","type":"mbus-client","name":"","clienttype":"serial","tcpHost":"127.0.0.1","tcpPort":"10001","tcpTimeout":"4000","serialPort":"/dev/serial/by-id/usb-FTDI_FT232R_USB_UART_AD0K7SLG-if00-port0","serialBaudrate":"2400","reconnectTimeout":"30000","autoScan":false,"storeDevices":true,"disableLogs":false}]

De debug node moet direct aan je m-bus node, je hebt hem 1 te ver staan en dan krijg je alleen een error (ik denk overigens dat je primary adres " 0" is zo te zien.
Maar met debug direct aan de M-bus node, en dan de inject node "scan" injecteren. Dan krijg je in je debug window primair en secondair terug.

[leandres]

Tnx @Robindd

Toch lijk ik niet de data krijgen die jij wel post:

[Robindd]

leandres schreef op vrijdag 17 maart 2023 @ 16:25:
Tnx @Robindd

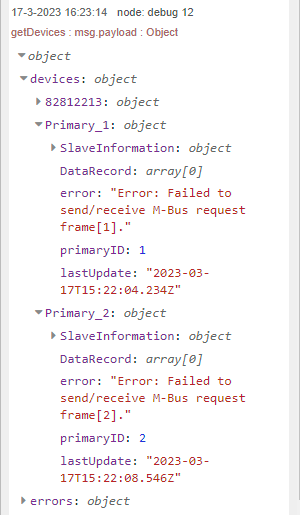

Toch lijk ik niet de data krijgen die jij wel post:

[Afbeelding]

Hoe hoe je verder je client ingesteld en hoe staan je settings?
Heb je al eens geprobeerd de m-bus draden om te draaien?

Blijft vreemd dat het pas stopt op het moment dat je de flow omdraaid..

[Robindd]

Als je die error zoekt hier op het forum krijg je wel wat hits btw, check dat ook eens.

[leandres]

De client staat zo ingesteld:



Doe ik een 'scan' met de Kamstrup fysiek ingesteld op 'Outlet' krijg ik dit:



Zet ik de Kamstrup vervolgens op "Inlet" dan krijg ik:



Het zal ongetwijfeld ergens iets doms zijn aan mij kant, echter het kwartje is nog niet gevallen. Het onwisselen van de M-Bus draden heb ik ook gedaan. Maakt geen verschil.

[ Voor 4% gewijzigd door leandres op 18-03-2023 12:28 ]

[leandres]

Kwartje is gevallen. Ik zie nu dat er een verschil zit in het adres tussen Outlet en Inlet, dankzij jouw flow.

Outlet: 828122132D2C4004
Inlet: 828122132D2C400C

Dit aangepast en nu krijg ik geen foutmeldingen en weer data terwijl de Kamstrup nog op "Inlet" staan zoals het fysiek bij mij is gebouwd.

Nu nog even kijken naar de volgorde van de flow, want daar had jij ergens ook iets over gezegd. Nu heb ik het zo; conform een config die in dit topic is geplaatst:

[ Voor 11% gewijzigd door leandres op 18-03-2023 12:48 ]

[blb4]

Vreemd allemaal @leandres. 't 2de deel van 't secundaryID is exact gelijk aan die van mij. Ik heb outlet en inlet ook wel gewisseld (en daarna weer terug) maar dat was voordat ik 'm echt in gebruik nam en hij dus nog in de transport mode stond.

Wisselen van de draden zou ook niet uit moeten maken, de bus hoort daar niet gevoelig voor te zijn.

Update: aha, fijn dat 't nu toch opgelost is!

[ Voor 48% gewijzigd door blb4 op 18-03-2023 12:56 ]

[leandres]

Mja. Dat is ook wat tegenstrijdig in de documentatie naar mijn idee. Het apparaat heeft de mogelijkheid om zowel 'Inlet' als 'Outlet' mode in te stellen. Ook lees ik dat je dan de Ta en Tr sensoren moet omwisselen. Logisch.

In mijn systeem heb ik hem in de aanvoer laten plaatsen (had gewoon niet vooraf gelezen). Gezien de complexiteit van de installatie heb ik niet zoveel zin om dat nu nog weer te laten aanpassen. Lijkt me toch dat het, nu de config op 'Inlet' staan en de Ta en Tr correct staan de Kamstrup accuraat meet???

Kamstrup locatie:

[leandres]

blb4 schreef op zaterdag 18 maart 2023 @ 12:54:
[...]
Update: aha, fijn dat 't nu toch opgelost is!

Idd! Dank aan @Robindd voor het verschaffen van inzicht!

[Andrehj]

leandres schreef op zaterdag 18 maart 2023 @ 13:03:
Mja. Dat is ook wat tegenstrijdig in de documentatie naar mijn idee. Het apparaat heeft de mogelijkheid om zowel 'Inlet' als 'Outlet' mode in te stellen. Ook lees ik dat je dan de Ta en Tr sensoren moet omwisselen. Logisch.

In mijn systeem heb ik hem in de aanvoer laten plaatsen (had gewoon niet vooraf gelezen). Gezien de complexiteit van de installatie heb ik niet zoveel zin om dat nu nog weer te laten aanpassen. Lijkt me toch dat het, nu de config op 'Inlet' staan en de Ta en Tr correct staan de Kamstrup accuraat meet???

Kamstrup locatie:

[Afbeelding]

Je weet dat je de Kamstrup ook een kwartslag gedraaid op die basis kunt klikken?
Dat ziet er een stuk logischer uit en leest ook nog eens gemakkelijker af.

[leandres]

Nee wist ik niet. Ik verwacht niet dat ik het apparaat zovaak fysiek ga uitlezen. De M-Bus meter, de Node-RED flow en HomeAssistant zijn mijn mobiele display.

[Robindd]

leandres schreef op zaterdag 18 maart 2023 @ 13:04:
[...]


Idd! Dank aan @Robindd voor het verschaffen van inzicht!

Geen dank uiteraard!
Je kan het ook met je primary adres eens proberen.
Daarnaast kun je je addressen via nodered ook zelf instellen.
Zo is mijn primary adres zoals ik zei maar 1 getal "1".
Die inject node daar voor had ik dacht ik ook in de flow gedeeld.

leandres schreef op zaterdag 18 maart 2023 @ 12:27:

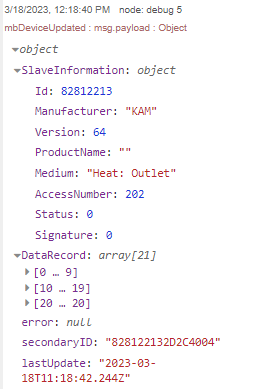

Doe ik een 'scan' met de Kamstrup fysiek ingesteld op 'Outlet' krijg ik dit:

[Afbeelding]

Ik vermoed dat met de "Id" uit je plaatje hier boven het ook gelukt had, dat lijkt je primary adres namelijk en wellicht verandert die niet met het omzetten van je aanvoer/retour instelling.

[RichieB]

Ik gebruik geen nodered maar libmbus via Python en het primary adres is het meest logisch om te gebruiken. Volgens mij gebruik je alleen het secondary adres als je meerdere devices op de bus hebt met hetzelfde primary adres.

[Murkmans]

Ik zie dat @leandres de Kamstrup aan een ESP heeft hangen.
hoe werkt daar de installatie van? Is dat gewoon een plugin of iets dergelijks op ESPEASY?
Mijn Pi ligt namelijk al in de trapkast en kan ik niet zo makkelijk naar de bijkeuken verhuizen.

Ik heb een kamstrup 302 geinstalleerd en heb eventueel nog een youless energy meter. Ziet er ook uit als een mbus meter, maar geen idee of dat hetzelfde is.
https://www.hashop.nl/youless-ls120-energiemeter

ik heb gezocht op ESP in dit draadje maar niets kunnen vinden.

[blb4]

Murkmans schreef op vrijdag 14 april 2023 @ 17:11:
Ik zie dat @leandres de Kamstrup aan een ESP heeft hangen.
hoe werkt daar de installatie van? Is dat gewoon een plugin of iets dergelijks op ESPEASY?
Mijn Pi ligt namelijk al in de trapkast en kan ik niet zo makkelijk naar de bijkeuken verhuizen.

Ik heb een kamstrup 302 geinstalleerd en heb eventueel nog een youless energy meter. Ziet er ook uit als een mbus meter, maar geen idee of dat hetzelfde is.
https://www.hashop.nl/youless-ls120-energiemeter

ik heb gezocht op ESP in dit draadje maar niets kunnen vinden.

Je kan de 2 draads m-bus interface van de kamstrup verlengen.

[leandres]

Murkmans schreef op vrijdag 14 april 2023 @ 17:11:
Ik zie dat @leandres de Kamstrup aan een ESP heeft hangen.
hoe werkt daar de installatie van? Is dat gewoon een plugin of iets dergelijks op ESPEASY?
Mijn Pi ligt namelijk al in de trapkast en kan ik niet zo makkelijk naar de bijkeuken verhuizen.

Ik heb een kamstrup 302 geinstalleerd en heb eventueel nog een youless energy meter. Ziet er ook uit als een mbus meter, maar geen idee of dat hetzelfde is.
https://www.hashop.nl/youless-ls120-energiemeter

ik heb gezocht op ESP in dit draadje maar niets kunnen vinden.

Waar zie jij dat?

Bedoel je: leandres in "Kamstrup Multical 302 met Pi uitlezen en domoticz" ?

Daar zie je inderdaad een ESP, echter deze gebruik ik voor temperatuur sensoren. Niet voor de Kamstrup.

Hoewel ik in dit topic wel gesproken heb over de ambitie om dit ooit in ESPhome te gaan maken heb ik het nu met een losse USB M-bus meter gedaan.
En wat hierboven al is aangegeven kan je de draden inderdaad gewoon verlengen. Ikzelf heb er nu ongeveer 20 meter signaalkabel tussen zitten en dat werkt probleemloos.

[ Voor 9% gewijzigd door leandres op 15-04-2023 11:13 ]

[jwmaas]

Ik heb de laatste paar dagen de volgende setup zoemend werkend gekregen:

Aparte "headless" Rpi3B waarop NodeRed is geïnstalleerd. Hieraan de node "node-red-contrib-m-bus" toegevoegd via de NodeRed Palette manager.
Een gebruiksaanwijzing om dit standalone werkend te krijgen kan ik leveren voor geïnteresseerden. Alles start automatisch voor het geval de stroom een keer wegvalt.

Hardware Mbus-USB device (1x), gekocht op AliExpress (opgegeven levertijd 1 maand, geleverd in 3 dagen)
Hieraan gekoppeld twee Kamstrup warmtemeters: M303 (in eigendom) en M403 (van Eneco), twee keer twee draadjes aan de Mbus-USB.

Ik lees de beide meters uit via de in dit forum veel besproken flow met minimale aanpassingen. Het lijkt eerst niet goed te werken, maar je moet geduld hebben. De eerste scan duurt een paar minuten. Ik gebruik de primary adressen, 1 voor de M403 en 89 voor M303.

Beide data sets zijn verschillend in structuur. Dus ik heb de NR flow aangepast zodat twee verschillende function nodes de juiste data uit de Mbus telegrammen oprapen. Hiervoor zit een switch node die switcht op basis van het gevonden serienummer van de gelezen meter.

Ik stuur het uitgesorteerde datasetje via een enkele topic via lokale MQTT naar de Home Assistant broker. De NodeRed die op de Home Assistant Rpi draait pikt dit bericht op en sorteert de data uit naar Home Assistant sensor-entiteiten.

Dit werkt vlekkeloos. Stuur me een berichtje als je een vergelijkbare setup wil uitvoeren.

Ik las hiervoor de M403 via IR kop uit via cron van python script. Dat werkt ook prima. De magneet van de leeskop houdt de meter wakker. Maar de M303 is nog zuiniger afgesteld. Je kunt de IR kop alleen gebruiken als je de meter handmatig prikkelt door de knop even in te drukken. Deze beperking is bevestigd door Kamstrup customer support. Toen ik de MBus voor de M303 werkend had gekregen, leek het onlogisch de M403 nog steeds via IR kop uit te lezen. Dus naar Mbus omgezet. Voordeel is dat de Mbus benadering veel minder energie vraagt van de batterij. En je hebt niet meer de issue dat de kop verschuift.

[ Voor 20% gewijzigd door jwmaas op 21-04-2023 22:33 ]

[studiostevus]

goedemorgen, mijn kampstrup 303 wordt vandaag geplaatst.

Ik was met de loodgieter in overleg over de plaatsing. Ik heb een hybride systeem (Elga Toshiba). Moet de sensor in de aanvoerleiding direct na de Elga geplaatst worden, of na de open verdeler waar de CV-aanvoer dus ook bij is?

Praktisch is het het meest handig om de sensor te plaatsen in de aanvoerleiding na de open verdeler (dus met CV water), gezien plaatsgebrek rondom de leiding die direct van de Elga komt.

Het kamstrup apparaat zelf kan wel makkelijk is de retour geplaatst worden.

[AUijtdehaag]

Voor nauwkeurige meting zou ik hem bij de elga plaatsen
Na de open verdeler geeft een temperatuursverlies en dat zie je terug in de metingen.

[studiostevus]

AUijtdehaag schreef op dinsdag 23 mei 2023 @ 09:28:
Voor nauwkeurige meting zou ik hem bij de elga plaatsen
Na de open verdeler geeft een temperatuursverlies en dat zie je terug in de metingen.

Het zij zo... er is echt geen plaats voor. Hij zit nu achter de open verdeler...

Betekent waarschijnlijk wel dat ik iets moet verzinnen voor de momenten dat de CV draait en ik de COP van de warmtepomp wil berekenen (softwarematig)

[ Voor 18% gewijzigd door studiostevus op 23-05-2023 10:18 ]

[AnneTweaks]

Idealiter zou het flowmeter deel en de warme sensor in de warme kant van de Elga moeten zitten,
met dan de 'koude' temperatuur sensor in de koude kant van de Elga, toch?

Dus de flowmeter en warme sensor in de 'aanvoer' buis die naar de radiatoren gaat en de koude sensor in de buis die van de radiatoren komt?

Ik volg het plaatje trouwens niet echt.
Kan niet goed zien waar welke leidingen naar toe lopen.

De leiding met de groene pijl aan de linkerkant van de Elga is dezelfde leiding?

Het is mij ook niet duidelijk waar de rechterkant van de H-stuk op aangesloten is.
Zowel de aan- als afvoer van de CV lijken er op te zitten, maar wat verder is door de Elga niet te zien.

[Zwartoog]

Hmm, begin die wireless M-Bus toch wel een beetje zat te worden. Verbinding valt vaak weg (vaak in de middag), meestal voor een paar uur en dan komt ie weer terug. Of de ontvangende antenne een beetje verplaatsen.

Vandaag niet dus. Antenne op den duur zelfs naast de Kamstrup gelegd, maar gaf geen soelaas. Telegams zijn allemaal corrupted. Dongle een tijdje afgekoppeld en laten afkoelen, en nu lijkt het toch weer wat te doen.

In de winter trouwens geen gedoe gehad, pas met de warmere dagen, en vooral 's middags. Kan dus prima een brakke dongle zijn.

Had ook de Kamstrup opengepulkt in de hoop daar een punt voor bedrade aansluiting te vinden - helaas, niets te vinden.



Ben een beetje in dubio. Ik kan 40 euro uitgeven aan een andere (dezelfde kwaliteit) dongle, een stuk meer voor een betere dongle, of 130 voor een bedrade Kamstrup en van het gezeur af zijn.

Iemand andere ideeën?

Edit: op Marktplaats worden vaak alleen display's aangeboden voor Kamstrups. Ik kan eens navragen of die los te leveren zijn voor de 303.

[ Voor 5% gewijzigd door Zwartoog op 08-06-2023 23:00 ]

[buiter]

Zwartoog schreef op donderdag 8 juni 2023 @ 22:32:
Hmm, begin die wireless M-Bus toch wel een beetje zat te worden. Verbinding valt vaak weg (vaak in de middag), meestal voor een paar uur en dan komt ie weer terug. Of de ontvangende antenne een beetje verplaatsen.

Vandaag niet dus. Antenne op den duur zelfs naast de Kamstrup gelegd, maar gaf geen soelaas. Telegams zijn allemaal corrupted. Dongle een tijdje afgekoppeld en laten afkoelen, en nu lijkt het toch weer wat te doen.

In de winter trouwens geen gedoe gehad, pas met de warmere dagen, en vooral 's middags. Kan dus prima een brakke dongle zijn.

Had ook de Kamstrup opengepulkt in de hoop daar een punt voor bedrade aansluiting te vinden - helaas, niets te vinden.

[Afbeelding]

Ben een beetje in dubio. Ik kan 40 euro uitgeven aan een andere (dezelfde kwaliteit) dongle, een stuk meer voor een betere dongle, of 130 voor een bedrade Kamstrup en van het gezeur af zijn.

Iemand andere ideeën?

Edit: op Marktplaats worden vaak alleen display's aangeboden voor Kamstrups. Ik kan eens navragen of die los te leveren zijn voor de 303.

Met mijn dongle had ik ook issues met de verbinding.
Daarom heb ik besloten een nieuwe Multical 303 te kopen met bedrade mbus aansluiting.
Ik betwijfel of een andere/duurdere dongle het verschil gaat maken.

[Zwartoog]

Dit lijkt op dit moment te werken: waterkoeling van de dongle Geeft gelijk sjoege.

Dramatische kwaliteit van electronica overigens, dat het met 25 graden omgevingstemperatuur al stuk loopt...

Over legionella: zou me verbazen als die paar watt de leiding significant kan opwarmen. Daarnaast is het de toevoerleiding naar de boiler. Die paar watt nog nuttig gebruikt ook

[dunklefaser]

@Zwartoog Misschien ligt het ook (gedeeltelijk) aan de koperen buis welke als secundaire, gekoppelde antenne/reflector werkt?

[Zwartoog]

dunklefaser schreef op zondag 11 juni 2023 @ 10:49:
@Zwartoog Misschien ligt het ook (gedeeltelijk) aan de koperen buis welke als secundaire, gekoppelde antenne/reflector werkt?

Denk het niet, aangezien de dongle van plastic is, en de leiding niet de juiste lengte voor deze golflengte is.

Druk zo'n sprietantenne maar eens een stuk in, is je signaal ook vaak weg

[K!K]

Een tijd terug hier advies gevraagd voor mijn kamstrup meter. Uiteindelijk een keuze gemaakt om een multical 403 combinatie met een Modbus RTU interface module te bestellen via een wel bekend kanaal hier uit het topic.

Nu is die module een tijd terug geleverd en afgelopen week ingebouwd. doordat ik niet direct verbinding via modbus kreeg ben ik eens gaan zoeken. Nu is deze module geleverd met een bautrate en pairity die niet via de knoppen aan te passen is. Nadat ik contact gehad heb met Kamstrup Nederland blijkt dit wel aanpasbaar te zijn en zou dit via de optische poort moeten gebeuren met de software van kampstrup "metertool HCW".

Heeft iemand hier ervaring mee.
Ik heb navraag gedaan maar de optical kable is bijna net zo duur als de meter dus zou een alternatieve kabel of een iemand in de omgeving noord limburg met deze kabel mij enorm kunnen helpen.

Graag hoor ik of jullie een alternatief of oplossing hebben?

[dunklefaser]

@K!K Ik heb hier een "IR Schreib/Lesekopf USB" ver 1.1 van Weidmann.
www.weidmann-elektronik.de - Prijs was in maart 2019 € 44,99 excl. verzendkosten
Werkt o.a. met mijn Kamstrup's Multical 302 en vermoedelijk diverse andere, bijvoorbeeld warmtemeters etc..

[ Voor 21% gewijzigd door dunklefaser op 20-06-2023 16:14 ]

[K!K]

@dunklefaser goed om te weten ga even kijken of er iemand hier uit de buurt bereid is te helpen anders bestel ik de door jou genoemde kabel!

Werkt bij jou ook met instellingen schrijven in de kamstrup via MeterTool van Kamstrup?

[ Voor 24% gewijzigd door K!K op 20-06-2023 19:00 ]

[RichieB]

@K!K Wat is de reden om voor een modbus RTU module te gaan ipv m-bus te gebruiken wat Kamstrup standaard ondersteunt?

[K!K]

@RichieB Ik gebruik Modbus RTU omdat ik een 10 tal apparaten uitlees via Modbus. Hierdoor was de intergratie met Loxone vele male makkelijker dan voor m-bus te kiezen.
Nu weet ik dat dat Loxone inmiddels m-bus zou kunnen onderstuenen via de ir interface teller maar hier is zo weinig over bekend waardooor ik toch voor modbus gekozen heb. Dit is net als vele andere interface protocolen ook een ondersteund communicatie middel vanuit Kamstrup.

[dunklefaser]

K!K schreef op dinsdag 20 juni 2023 @ 18:52:
@dunklefaser goed om te weten ga even kijken of er iemand hier uit de buurt bereid is te helpen anders bestel ik de door jou genoemde kabel!

Werkt bij jou ook met instellingen schrijven in de kamstrup via MeterTool van Kamstrup?

Voor zover ik weet is de "IR Schreib/Lesekopf USB" volledig compatibel
met dezelfde standaard die ook door Kamstrup wordt gebruikt.
En de naam zegt het al: lezen en schrijven.

Funktion: IR Sendediode (Tx)
IR Phototransistor (Rx)
IC: FTDI FT232R / FT230X
USB-to-UART Serial Converter
Typ: USB 2.0
Baudraten: 300 Baud bis 28800 Baud
Normen: DIN EN 62056-21
IEC-62056-21
Protokolle: SML
ASCII Protokoll nach IEC-62056-21
Kabellänge: 3m
Maße: LxBxH (mm): 32x32x19

[K!K]

Ik heb de Kabel maar besteld!
Gezien ik al meer dan 10 dagen aan het wachten ben op antwoord vanuit de bekende webshop in Duitsland.
Hoe zij mij hier in kunnen helpen.
Ga ik het eerst zelf maar eens proberen met deze kabel.

UPDATE:
Vandaag 8-7-2023 kabel getest en de Multical 403 juist kunnen instellen!
Bedankt voor de geboden hulp!

[ Voor 20% gewijzigd door K!K op 08-07-2023 17:11 ]

[bioscrasher]

K!K schreef op woensdag 21 juni 2023 @ 20:08:
Ik heb de Kabel maar besteld!
Gezien ik al meer dan 10 dagen aan het wachten ben op antwoord vanuit de bekende webshop in Duitsland.
Hoe zij mij hier in kunnen helpen.
Ga ik het eerst zelf maar eens proberen met deze kabel.

UPDATE:
Vandaag 8-7-2023 kabel getest en de Multical 403 juist kunnen instellen!
Bedankt voor de geboden hulp!

@K!K waarom heb je voor de 403 ipv de 303 gekozen?
Ik lees dat je Loxone gebruikt?
Wat is er nodig om met Loxone twee Kamstrups uit te lezen om hiermee de COP realtime te kunnen uitlezen?

Ik gebruik één voor de ondersteuning door de CV middels open verdeler bij zeer lage temperaturen buiten en één voor het meten van door de warmtepomp geleverde energie.

Later wellicht wat extra zaken zoals de Nibe of SMO S40 aansturen bij volle accu's (30kWh aan accu's zitten knap snel vol met 10kWp!!) en/of als beiden vol zitten een grote boiler verwarmen met een lomp verwarmingselement.

[ Voor 0% gewijzigd door bioscrasher op 24-07-2023 15:58 . Reden: zpellvaut ]

[K!K]

@bioscrasher je vraag wordt een aantal berichten geleden al beantwoord waarom een 403.

De 403 is te voorzien van communicatie printen zoals modbus RTU ( mijn keuze ) ik heb deze kamstrup dus aan mijn modbus extenion gekoppeld waardoor ik deze realtime kan uitlezen. Dit kan natuurlijk ook met meerdere kamstrups tegelijk.

Wat je hier voor nodig hebt lijkt me logisch, Loxone modbus extension ( of vergelijkbaar ) en Kamstrup modbus printjes.

[bioscrasher]

K!K schreef op maandag 24 juli 2023 @ 16:04:
@bioscrasher je vraag wordt een aantal berichten geleden al beantwoord waarom een 403.

De 403 is te voorzien van communicatie printen zoals modbus RTU ( mijn keuze ) ik heb deze kamstrup dus aan mijn modbus extenion gekoppeld waardoor ik deze realtime kan uitlezen. Dit kan natuurlijk ook met meerdere kamstrups tegelijk.

Wat je hier voor nodig hebt lijkt me logisch, Loxone modbus extension ( of vergelijkbaar ) en Kamstrup modbus printjes.

@K!K excuses voor mijn dubbele vraag, heb nog een steile leercurve te gaan op Loxone en Kamstrup, ik heb al een hoop moeten uitzoeken en hier komen zoveel slimme willy wortels langs..

[K!K]

Hopelijk kom je er zo verder mee...
Houd wel rekening er mee dat de kamstrup modbus module dus standaard af fabriek ingesteld staat op 19200 baudrate en Even Pairty als jij in Loxone andere instellingen gebruikt heb je bovenstaande kabel nodig om deze instellingen te veranderen.

[charliemka]

jwmaas schreef op vrijdag 21 april 2023 @ 22:23:
Ik heb de laatste paar dagen de volgende setup zoemend werkend gekregen:

Aparte "headless" Rpi3B waarop NodeRed is geïnstalleerd. Hieraan de node "node-red-contrib-m-bus" toegevoegd via de NodeRed Palette manager.
Een gebruiksaanwijzing om dit standalone werkend te krijgen kan ik leveren voor geïnteresseerden. Alles start automatisch voor het geval de stroom een keer wegvalt.

Hardware Mbus-USB device (1x), gekocht op AliExpress (opgegeven levertijd 1 maand, geleverd in 3 dagen)
Hieraan gekoppeld twee Kamstrup warmtemeters: M303 (in eigendom) en M403 (van Eneco), twee keer twee draadjes aan de Mbus-USB.

Ik lees de beide meters uit via de in dit forum veel besproken flow met minimale aanpassingen. Het lijkt eerst niet goed te werken, maar je moet geduld hebben. De eerste scan duurt een paar minuten. Ik gebruik de primary adressen, 1 voor de M403 en 89 voor M303.

Beide data sets zijn verschillend in structuur. Dus ik heb de NR flow aangepast zodat twee verschillende function nodes de juiste data uit de Mbus telegrammen oprapen. Hiervoor zit een switch node die switcht op basis van het gevonden serienummer van de gelezen meter.

Ik stuur het uitgesorteerde datasetje via een enkele topic via lokale MQTT naar de Home Assistant broker. De NodeRed die op de Home Assistant Rpi draait pikt dit bericht op en sorteert de data uit naar Home Assistant sensor-entiteiten.

Dit werkt vlekkeloos. Stuur me een berichtje als je een vergelijkbare setup wil uitvoeren.

Dit interesseert me sterk. Een MQTT broker en HA heb ik al. Ik ben vooral op zoek naar de exacte hardware die nodig is. Ik ben bezig met een nieuwbouw en kan dus alles van sanitair/WP nog kiezen.
- Begrijp ik het goed dat ik best twee warmtemeters koop, eentje voor het water dat terugkomt en eentje voor het water dat vertrekt? Edit: ik zie nu dat dit een domme vraag was - 1 kamstrup meet zowel ta als tr
- heb ik dan ook geen meter nodig voor SWW (voor het water dat uit de boiler vertrekt, en misschien ook weer terugkomt)?

Qua hardware:
- de mbus variant, niet de wmbus dan? https://www.energie-zaehl...Products/KMZ25-MC303-MBUS
- mbus naar usb https://nl.aliexpress.com/item/32742104471.html
- https://www.energie-zaehl...22236/Products/EB1-SET-25

Nog dingen die ik vergeet?

[charliemka]

blb4 schreef op maandag 24 oktober 2022 @ 23:09:
[...]


Volgens mij is de 303 de meest eenvoudige, de 403 is modulair en daardoor duurder, zie brochure Kamstrup.
Ik heb de multical 303WA02DB, A02 staat voor 1" aansluiting.

Is dat geen 3/4 aansluiting? Of is dat geen verschil (ik ben me nog maar net aan het inlezen in deze wondere wereld). Volgens de datasheet is dat een DN20 3/4 aansluiting (https://zaehleronlineshop...52-inkl-Draht-M-Bus-wired). Of heb jij een andere?

[blb4]

charliemka schreef op zaterdag 5 augustus 2023 @ 20:56:
[...]


Is dat geen 3/4 aansluiting? Of is dat geen verschil (ik ben me nog maar net aan het inlezen in deze wondere wereld). Volgens de datasheet is dat een DN20 3/4 aansluiting (https://zaehleronlineshop...52-inkl-Draht-M-Bus-wired). Of heb jij een andere?

Die heb ik idd en deze 1" inbouwset past er op.

[prein2]

Dat M-bus uitlezen via USB is me een doorn in het oog. De hele winter werkt het perfect en de hele zomer niet. temperatuur issues lijkt me. Ik blaas al met een fan langs de usb meter..

Maar goed, ben nu dus op zoek naar een andere oplossing en bekijk:
- kamstrup 403 met modbus uitlezing
- betere M-bus dongle

Nog tips of een alternatief?

[RichieB]

@prein2 Ik denk dat je nu M-bus draadloos uitleest met een USB-dongle? Ik gebruik de bedrade M-bus variant en dat werkt probleemloos.

[K!K]

@prein2 mocht je modbus overwegen lees dan de laatste berichten van mij ook even door zodat je weet dat je de modbus module nog moet instellen, dit kan zonder een geschikte kabel!
Deze komt dus nog op de kosten van een nieuwe meter erbij!

[ Voor 5% gewijzigd door K!K op 15-08-2023 11:34 ]

[prein2]

RichieB schreef op dinsdag 15 augustus 2023 @ 11:19:
@prein2 Ik denk dat je nu M-bus draadloos uitleest met een USB-dongle? Ik gebruik de bedrade M-bus variant en dat werkt probleemloos.

Ik gebruik de bedrade variant. Elke keer als het warm wordt buiten dan stopt het uitlezen..

[RichieB]

prein2 schreef op dinsdag 15 augustus 2023 @ 11:27:
[...]

Ik gebruik de bedrade variant. Elke keer als het warm wordt buiten dan stopt het uitlezen..

Dan heb je waarschijnlijk pech met een gare M-bus master. Die zijn helaas niet goedkoop, maar die van mij doet het prima, ook als het warm is.

[prein2]

RichieB schreef op dinsdag 15 augustus 2023 @ 11:35:
[...]

Dan heb je waarschijnlijk pech met een gare M-bus master. Die zijn helaas niet goedkoop, maar die van mij doet het prima, ook als het warm is.

Welke heb je? (ik ben al aan mijn tweede toe, maar dan ga ik naar mn derde...)

[RichieB]

@prein2 Ik heb deze afgelopen januari gekocht. Wel even de master versie aanklikken.

Edit: hoe warm is het bij jou? Mijn CV staat op een open zolder, het wordt daar niet warmer dan 30 graden.

[ Voor 26% gewijzigd door RichieB op 15-08-2023 11:45 ]

[prein2]

RichieB schreef op dinsdag 15 augustus 2023 @ 11:40:
@prein2 Ik heb deze afgelopen januari gekocht. Wel even de master versie aanklikken.

Edit: hoe warm is het bij jou? Mijn CV staat op een open zolder, het wordt daar niet warmer dan 30 graden.

ik lees wel 2 apparaten uit, heb ook een m-bus energiemeter. kan ook een verschil verklaren.

Hij staat in de technische ruimte, nu 24 graden.

Heb een nieuwe M-bus master gekocht en ga de energiemeter op modbus zetten. Vond ik eerder irritant, omdat je dan weer een ander protocol erbij hebt, maar wellicht dat dat ook beter werkt.

Edit: overigens heeft het zo'n 4 jaar prima gedraaid.. tot nu dus

[ Voor 4% gewijzigd door prein2 op 15-08-2023 11:52 ]

[RichieB]

@prein2 Ik lees ook 3 kWh meters uit met modbus (met 1 enkele RS-485 USB dongle) dus ik had ook liever modbus gehad voor de Kamstrup. Dat is echt wel heel veel duurder, dus ik ben toch voor de M-bus gegaan.

[blb4]

RichieB schreef op dinsdag 15 augustus 2023 @ 11:40:
@prein2 Ik heb deze afgelopen januari gekocht. Wel even de master versie aanklikken.

Edit: hoe warm is het bij jou? Mijn CV staat op een open zolder, het wordt daar niet warmer dan 30 graden.

Die gebruik ik ook (zonder problemen sinds december vorig jaar).

[Zwartoog]

prein2 schreef op dinsdag 15 augustus 2023 @ 10:31:
Dat M-bus uitlezen via USB is me een doorn in het oog. De hele winter werkt het perfect en de hele zomer niet. temperatuur issues lijkt me. Ik blaas al met een fan langs de usb meter..

Maar goed, ben nu dus op zoek naar een andere oplossing en bekijk:
- kamstrup 403 met modbus uitlezing
- betere M-bus dongle

Nog tips of een alternatief?

Ik heb hier dus ook last van gehad, maar dan met de draadloze variant. Ik heb deze met een tie-wrap aan de waterleiding vastgemaakt :

Zwartoog in "Kamstrup Multical 302 met Pi uitlezen en domoticz"

Dit helpt zowaar: sindsdien geen problemen meer gehad. Misschien als het straks weer boven de 30 uit komt, maar dan ga ik kijken of het helpt door de dongle uit te pakken en de chip direct aan de leiding te klemmen.

Absurd trouwens dat dergelijke electronica gewoon faalt in gematigde omgevingen.

[studiostevus]

Ik heb gisteren de kamstrup werkend gekregen met de scripts uit dit topic, waarvoor dank!

Ik heb een hybride warmtepomp en mijn kamstrup hangt in de retour en in de aanvoer van het gecombineerde systeem (dus waar het water van de hybride WP en Ketel samen doorheen lopen). Ik zat even na te denken hoe ik de COP dan kan berekenen in de volgende scenarios:

1. WP-bedrijf: [afgegeven vermogen (W) van de warmtepomp via kamstrup] / [opgenomen vermogen (W) van de warmtepomp via bestaande homewizard oplossing]
2. Gecombineerd-WP+CV-bedrijf: [afgegeven vermogen (W) van de warmtepomp via kamstrup] / ( [opgenomen vermogen (W) van de warmtepomp via bestaande homewizard oplossing] + [opgenomenvermogen (?) van de CV ketel... berekend of aangenomen] )

Mijn CV ketel is een heel oude Atag die ik momenteel op het laagst mogelijke vermogen heb ingesteld namelijk 6.2kW. De efficientie moet ik dan schatten, zeg 90%. Opgenomen vermogen van de ketel is dan 6.2 / 0.9 = 6.9kW.

Ga ik ergens de mist in hier? Is het uberhaupt mogelijk om iets te roepen over COP in scenario 2?

[RichieB]

@studiostevus Heb je geen slimme meter met P1 poort? Dan kan je het gasverbruik meten.

[Andrehj]

laat maar.

[ Voor 96% gewijzigd door Andrehj op 12-09-2023 20:04 ]

[studiostevus]

RichieB schreef op dinsdag 12 september 2023 @ 19:57:
@studiostevus Heb je geen slimme meter met P1 poort? Dan kan je het gasverbruik meten.

Jawel maar dat is niet realtime (per 5 minuten ofzo) en daar zit ook warm water verbruik bij. In mijn geval nog iets gecompliceerder omdat ik de gasmeter deel met de bovenburen (die weer een tussenmeter hebben die ik via EnergyFlip kan aflezen en in HA van het gas verbruik op mijn p1 meter wordt afgetrokken om mijn verbruik te berekenen)…

Hoe dan ook moet ik omrekenen naar het afgegeven vermogen van de cv ketel - ofwel via verbruikt gas of op een andere manier …

[mischa402]

@K!K , ik zie dat jij ook de Kamstrup 403 met modbus heb, alleen lees jij die via Loxone uit. Ik zelf heb ook een Kastrup 403 met modbus module. Ik wil deze uitlezen of intergreren in HA, maar ik krijg met geen mogelijkheid een response terug van de meter.

Ik heb diverse modbus scanners laten lopen om te kijken of ik iets van een response terug te krijgen, maar helaas. Ik heb zelfs een tweede module gekocht omdat ik vermoede dat de eerste (gekocht via Ebay) kapot was.

De module staat ingesteld op de default instellingen:
- Baud rate: 19200
- 8 data bits
- even parity
- 1 stop bit

Device adres, device ID is de laatse 2 of 3 cijfers van het serienummer, was 324 dus adres is 24, Dit kan via het setup-menu aangepast worden en heb ik inmiddels aangepast naar 1.

Ik gebruik een RS485 To Ethernet als converter en hier zie ik wel dat ik wat verstuur naar de meter, maar geen response terug ontvang. Alleen als ik de "CALL" functie gebruik (beide knoppen op de Kamstrup ingedrukt houden) zie ik iets van berichten verkeer.

Ik heb ook een ESP32 development board gebrukt om te kijken of ik er dan wel wat uit kan krijgen, maar helaas.

Zijn er punten waarvan jij misschien zegt: "Let daar op", of "doe dit en dat".

Welke addressen/registers moet ik uitlezen? is dat register 1 of is dat juist address 0000? Zin de waarden "Swapped"? Of moet het bijvoorbeeld address 40001 zijn?

Wellicht zijn er andere Willy Wortels die hierin of hierbij kunnen assisteren? kom momenteel echt niet verder.

In het Topic hieronder heb ik al het een en ander uitvoerig geschreven.

mischa402 in "Kamstrup 603 uitleesmodules?"

[K!K]

@mischa402 Ik kan niet anders zeggen dan dat die van mij vanaf moment een werkt, dit nadat ik de modbus instellingen van de kampstrup goed gezet heb met de eerder vermelden kabel.

Ik ga er vanuit dat jou modbus module ( master ) de zelfde instellingen heeft dan de kampstrup meter.
De adressen staan juist in de template. zie link: https://library.loxone.co...ical-403-603-333/overview
Hier zit een xml file in die je via notepad++ kan openen, hier staan tevens de juiste adressen in.
Deze komen overeen met de handleiding die bij mijn meter zit.

Ik ben niet bekend met de RS485 to Ehternet converter maar als dit bij andere werk zal dat nu oook moeten werken.
Ik weet dat Loxone een apparte RS485 en een apprte Modbus RTU extension heeft. Ik maak gebruik van de Modbus RTU extension. Wellicht dat daar nog een verschil zit bij jou.

Verder komt er op dit moment niks in mij op waar je op zou moeten letten.

[rwanrooy]

Voor diegenen die een kant en klaare oplossing willen: https://smartgateways.nl/...ticz-homey-rest-api-mqtt/

[Djvdb]

Kan iemand mij vertellen hoe ik erachter kom of mijn kamstrup 302 w-mbus heeft?

[Andrehj]

Djvdb schreef op zondag 12 november 2023 @ 10:08:
Kan iemand mij vertellen hoe ik erachter kom of mijn kamstrup 302 w-mbus heeft?

De exacte productcode vergelijken met degene uit de datasheets?

[charliemka]

blb4 schreef op maandag 24 oktober 2022 @ 23:09:
[...]


A02 staat voor 1" aansluiting. 't Is niet zo dat een kleinere diameter direct een probleem is. Door een versmalling in een klein stuk van je installatie wordt de totale weerstand van de installatie groter, wordt de stroomsnelheid in dat deel wat hoger (met mogelijk wat extra stromingsgeluid), en moet de pomp iets meer druk leveren voor zelfde aantal liter/minuut. Vanuit de diverse installatie topics begrijp ik dat 't dus niet zo'n probleem is om in stukjes van je installatie wat smallere diameters te gebruiken. Dit is dan b.v. de warmtemeter, 3-weg kleppen, vuilfilter etc.

Heb je een linkje waar dit besproken wordt? Ik zit met een installateur die 35mm leidingen wil leggen, en dan wordt het verschil met de 25mm van de kamstrup wel redelijk groot naar mijn gevoel. Maar ik heb hoegenaamd geen idee of dat problematisch is.

[blb4]

charliemka schreef op zondag 19 november 2023 @ 17:32:
[...]


Heb je een linkje waar dit besproken wordt? Ik zit met een installateur die 35mm leidingen wil leggen, en dan wordt het verschil met de 25mm van de kamstrup wel redelijk groot naar mijn gevoel. Maar ik heb hoegenaamd geen idee of dat problematisch is.

Ik heb daar niet zo een linkje voor. Het onderwerp wordt regelmatig besproken in de diverse warmtepomp topics. o.a. Ook dat de koppelingen van meerlagenbuizen ook een flinke vernauwing hebben. Zie oa ook hier

[leandres]

charliemka schreef op zondag 19 november 2023 @ 17:32:
[...]


Heb je een linkje waar dit besproken wordt? Ik zit met een installateur die 35mm leidingen wil leggen, en dan wordt het verschil met de 25mm van de kamstrup wel redelijk groot naar mijn gevoel. Maar ik heb hoegenaamd geen idee of dat problematisch is.

Ik had exact dezelfde zorgen en na aanleg kan ik uit ervaring zeggen dat het geen probleem is. Ook mijn systeem is uitgelegd met 35mm leidingen waar de kamstrup tussen gereduceerd is. Ergens in dit topic heb ik wel een foto gepost.

[mischa402]

charliemka schreef op zondag 19 november 2023 @ 17:32:
[...]


Heb je een linkje waar dit besproken wordt? Ik zit met een installateur die 35mm leidingen wil leggen, en dan wordt het verschil met de 25mm van de kamstrup wel redelijk groot naar mijn gevoel. Maar ik heb hoegenaamd geen idee of dat problematisch is.

Die vernauwing van de warmtemeter is geen enkel probleem. Je moet naar de nominale flow van de warmtemeter kijken, waarvoor deze gekalibreerd is. DN25 kan met gemak wel 5000L/h aan.

Als er ergens is waar ik zeker geennstromingsgeluid hoor is het de plek van de warmtemeter. Die gaat bij mij naar DN20 terwijl de rest gewoon 28mm (25,6mm binnenmaat) is uitgevoerd.

Kijk naar de warmtemeter en let goed op de Qn.

[dunklefaser]

@charliemka Als je de specificaties bekijkt zie je dat de nominale (optimale) flow voor een Kamstrup Multical 302 1,5 m³/h is (meetbereik: minimum 15 l/h - "maximum" 3,0 m³/h)
Met een grotere meetbuisdiameter neemt de relatieve nauwkeurigheid van de flowmeting af.
1500 l/h x 4K = ca. 7 kW; max. 3000 l/h = ca. 14 kW

[charliemka]

Bedankt voor de reacties. Ik heb een kamstrup 303 met qp 2,5. Als ik het goed begrijp is dat een DN20. Ik heb daarbij dan dn25 koppelstukken gekocht en die lijken te passen op de kamstrup.

Dus volgens wat ik hierboven lees kan die 2500 liter/uur aan. Wij zullen ongeveer een 240 m2 aan vloerverwarming hebben. Ik heb nog niet uitgerekend welk debiet daarvoor nodig is. Maar ik maak me dus inderdaad zorgen of de kamstrup hier voldoende groot voor is. Anders zou ik al naar de duurdere 403 moeten uitwijken.

[charliemka]

leandres schreef op zondag 19 november 2023 @ 20:21:
[...]


Ik had exact dezelfde zorgen en na aanleg kan ik uit ervaring zeggen dat het geen probleem is. Ook mijn systeem is uitgelegd met 35mm leidingen waar de kamstrup tussen gereduceerd is. Ergens in dit topic heb ik wel een foto gepost.

En hoe groot is je kamstrup en wat is jouw debiet?

[-SimJoc-]

Hoi ik had een vraagje over de COP berekening en ik hoop dat iemand met mij kan mee denken of ik op het goede spoor zit.
Vanuit mijn kamstrup krijg ik de volgende waarde: powerinstvalue = 9100
Mijn stroommeter geeft de waarde = 2.69 kwh (youless)

Nu heb ik het node red script uit dit topic iets aangepast en nu lijk ik goede waardes te krijgen, maar het gaat niet helemaal goed. Ik gebruik deze formule:
$round((kamstrup.powerinstvalue/youless)/1000, 2)

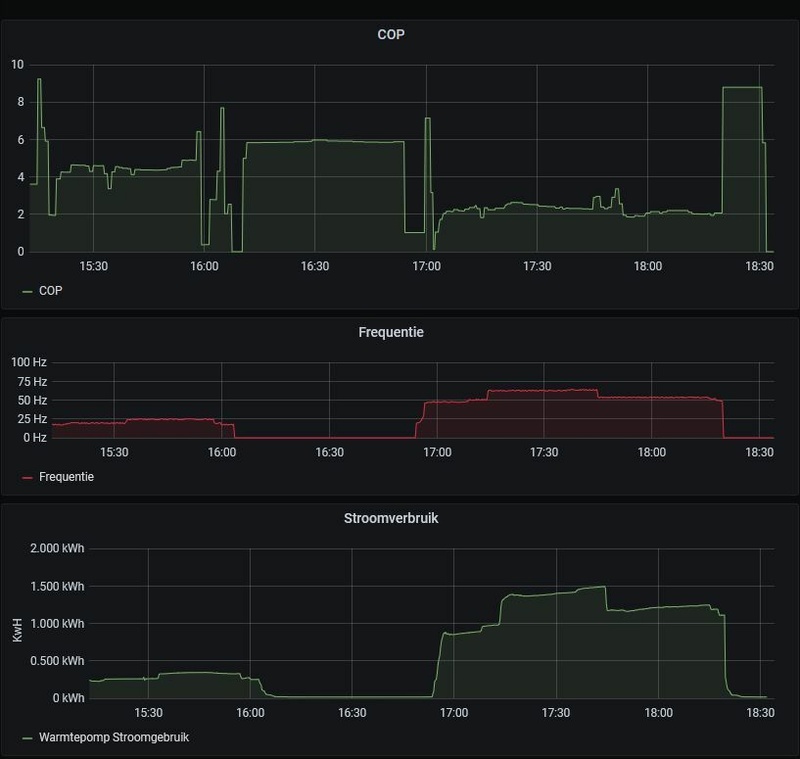

Dit is de grafiek die ik krijg:


Ga ik zo de goede richting op en heeft iemand nog suggesties?

[ Voor 87% gewijzigd door -SimJoc- op 22-11-2023 19:32 ]

[mischa402]

-SimJoc- schreef op woensdag 22 november 2023 @ 19:25:
Hoi ik had een vraagje over de COP berekening en ik hoop dat iemand met mij kan mee denken of ik op het goede spoor zit.
Vanuit mijn kamstrup krijg ik de volgende waarde: powerinstvalue = 9100
Mijn stroommeter geeft de waarde = 2.69 kwh (youless)

Nu heb ik het node red script uit dit topic iets aangepast en nu lijk ik goede waardes te krijgen, maar het gaat niet helemaal goed. Ik gebruik deze formule:
$round((kamstrup.powerinstvalue/youless)/1000, 2)

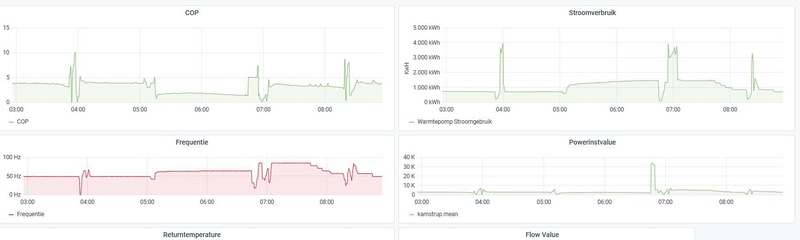

Dit is de grafiek die ik krijg:
[Afbeelding]

Ga ik zo de goede richting op en heeft iemand nog suggesties?

powerinstvalue = 9100 is lijkt mij het thermische vermogen van 9100W (wel erg hoog, maar kan uiteraard) wat de kamstrup meet. Dit is een momentane waarde.

2.69 kwh (youless) is de opgenomen hoeveelheid energie in het gemeten uur.

Je moet of de gemeten thermische ENERGIE meten van het afgelopen uur van de Kamstrup en dit delen door de opgenoemen hoeveelheid ENERGIE van de WP, dan heb je de CoP voor het afgelopen uur.

of

Je moet het gemeten thermische VERMOGEN van de Kamstrup delen door het actuele opgenomen VERMOGEN van de warmtepomp , dan heb je de actuele CoP.

Je gebruikt twee verschillende eenheden (vermogen (Watt) en Energie (kWh) door elkaar.

[Robindd]

Je dient inderdaad de s0 waarde te pakken van de youless, deze geeft het huidige vermogen weer.
Al denk ik ergens dat het niet helemaal verkeerd is, want zou je de kWh waarde pakken zou je COP steeds lager worden, dat lijkt hier ook weer niet het geval. Hij gaat erna weer terug naar +-6 ?

[-SimJoc-]

Ja de waardes lijken wel aardig te kloppen. Zie hier eerst een verwarmingsrun tot 16.00 uur en dan vanaf ongeveer 17.00 een warm water run.

[studiostevus]

AUijtdehaag schreef op vrijdag 17 februari 2023 @ 16:50:
@luigi87
Volgens mij kan je er zo een influxdb node achter (extract en format) plakken want het staat al in het formaat van influxdb met de fields en dergelijke

En je stuurt mqtt uit nu?
Dan plaats je dit in configuration.yaml

YAML:

homeassistant:
  packages: !include_dir_named packages

en in /config/packages (aanmaken) plaats je kamstrup.yaml

YAML:

# sensor #
##########
mqtt:
  sensor:
    # Pumpflow L/min
    - name: Kamstrup Flow L/min
      state_topic: "kamstrup"
      unit_of_measurement: 'L/min'
      value_template: "{{ value_json.flowlm }}"

    # Pumpflow m3/h
    - name: Kamstrup Flow L/h
      state_topic: "kamstrup"
      unit_of_measurement: 'L/h'
      value_template: "{{ value_json.flow }}"

    # Water flow temp
    - name: Kamstrup Flow Temperature
      state_topic: "kamstrup"
      unit_of_measurement: '°C'
      value_template: "{{ value_json.flowtemperature }}"

    # Water return temp
    - name: Kamstrup Return Temperature
      state_topic: "kamstrup"
      unit_of_measurement: '°C'
      value_template: "{{ value_json.returntemperature }}"

    # Water differential temp
    - name: Kamstrup Differential Temperature
      state_topic: "kamstrup"
      unit_of_measurement: '°C'
      value_template: "{{ value_json.difftemperature }}"

    # Heating power produced
    - name: Kamstrup Power Produced
      state_topic: "kamstrup"
      unit_of_measurement: 'W'
      value_template: "{{ value_json.power }}"

    # Heating Counter
    - name: Kamstrup Heating Counter
      state_topic: "kamstrup"
      unit_of_measurement: 'kWh'
      value_template: "{{ value_json.totalheatenergy }}"

    # Cooling Counter
    - name: Kamstrup Cooling Counter
      state_topic: "kamstrup"
      unit_of_measurement: 'kWh'
      value_template: "{{ value_json.totalcoolenergy }}"

zelf ff kijken naar de flowvalue

Volgens mij klopt dit niet voor warmtepompen die een defrost doormaken? De difftemp is namelijk altijd positief, ook als de returntemp hoger is dan aanvoertemp...

[Robindd]

-SimJoc- schreef op vrijdag 24 november 2023 @ 21:14:
Ja de waardes lijken wel aardig te kloppen. Zie hier eerst een verwarmingsrun tot 16.00 uur en dan vanaf ongeveer 17.00 een warm water run.[Afbeelding]

Plot je warmteopbrengst er eens bij, dat geeft een beetje beeld of je waardes daadwerkelijk kloppen.
Check ook eens het verschil tussen KwH en kW's Je waarde klopt wel denk ik, maar je gebruikt te verkeerde eenheid, en dat is echt totaal wat anders.
kW is het vermogen op dat moment, terwijl kWh** (check hoofdletters) een eenheid in de tijd is. 2kW een uur lang = 2kWh. 2kW verbruiken 2 uur lang = 4kWh.

Je deelt dus opbrengst kW's door opgenomen kW's om de COP te krijgen.
Je COP blijft 6 +- terwijl die uit staat. Kan ook zijn dat je bij waarde 0 je laatste waarde bijv. laat zien in je grafiek settings. Misschien zit daar de fout.

Maar plot je opgebrachte kW's er bij en je ziet het vanzelf.

[Robindd]

studiostevus schreef op maandag 27 november 2023 @ 11:52:
[...]


Volgens mij klopt dit niet voor warmtepompen die een defrost doormaken? De difftemp is namelijk altijd positief, ook als de returntemp hoger is dan aanvoertemp...

Wat klopt er niet hier dan?

[studiostevus]

Robindd schreef op maandag 27 november 2023 @ 13:02:
[...]


Wat klopt er niet hier dan?

Het node-red script neemt de absolute waarde van het temperatuurverschil en de power produced. Daardoor zie je geen negatieve waardes en krijg je een vertekend beeld als je de COP wil bijhouden (immers defrosts zijn negatieve momenten wanneer en warmte uit het systeem gehaald wordt)

[Robindd]

studiostevus schreef op maandag 27 november 2023 @ 13:51:
[...]


Het node-red script neemt de absolute waarde van het temperatuurverschil en de power produced. Daardoor zie je geen negatieve waardes en krijg je een vertekend beeld als je de COP wil bijhouden (immers defrosts zijn negatieve momenten wanneer en warmte uit het systeem gehaald wordt)

Ligt er aan hoe je de COP bij houdt natuurlijk. Er is wel eens wat discussie over geweest dat inderdaad een defrost dan je COP boost. De deltatemp met flow en gebruikte stroom is dan natuurlijk extreem gunstig.
Ik houd de COP bij per status, dus heb geen last van vervuiling van die data.

- Standby
- Verwarmen
- Koelen
- Defrost

[blb4]

Robindd schreef op maandag 27 november 2023 @ 16:02:
[...]


Ligt er aan hoe je de COP bij houdt natuurlijk. Er is wel eens wat discussie over geweest dat inderdaad een defrost dan je COP boost. De deltatemp met flow en gebruikte stroom is dan natuurlijk extreem gunstig.
Ik houd de COP bij per status, dus heb geen last van vervuiling van die data.

- Standby
- Verwarmen
- Koelen
- Defrost

Ik heb net m'n nodered flow ook op een dergelijke manier aangepast.
Een negatieve PowerValue kan veroorzaakt worden door Koelen of Defrost, door 't Defrost signaal te gebruiken kan je onderscheid tussen die 2 maken.

[Robindd]

blb4 schreef op maandag 27 november 2023 @ 17:12:
[...]

Ik heb net m'n nodered flow ook op een dergelijke manier aangepast.
Een negatieve PowerValue kan veroorzaakt worden door Koelen of Defrost, door 't Defrost signaal te gebruiken kan je onderscheid tussen die 2 maken.

Ik gebruik de modus van mijn Mitsubishi om de status te monitoren, die geeft ze alle 4 aan, en hij heeft zeg maar 4 tellers die die dan bij houdt. Afhankelijk van de status tellen alle waarde (verbruik + opbrengst) bij de correcte teller op

[-SimJoc-]

Ieder bedankt voor de reacties. Ik heb de waardes van Kw/h naar watt gehaald en de COP berekening op 0 gezet als de pomp minder als 45 watt verbruikt. Dit gaat erg goed, nu loop ik alleen nog tegen het probleem aan dat er een hoge waarde uit komt bij een defrost, zoals hier boven ook staat genoemd.

[-SimJoc-]

blb4 schreef op maandag 27 november 2023 @ 17:12:
[...]

Ik heb net m'n nodered flow ook op een dergelijke manier aangepast.
Een negatieve PowerValue kan veroorzaakt worden door Koelen of Defrost, door 't Defrost signaal te gebruiken kan je onderscheid tussen die 2 maken.

Mocht je deze flow kunnen delen dan zou ik daar erg benieuwd naar zijn

[blb4]

-SimJoc- schreef op zaterdag 2 december 2023 @ 08:57:
[...]


Mocht je deze flow kunnen delen dan zou ik daar erg benieuwd naar zijn

Hieronder mijn flow. Ik gebruik context data voor het opslaan van een paar waarden, meest belangrijke CoolEnergy en DefrostEnergy. Defrost signaal haal ik via MQTT vanaf HeishaMon. Cool / Defrost Energy zijn een inschatting op basis van negatieve vermogen vanaf de Kamstrup en de tijd tussen de laatste en voorlaatste meting, mijn Kamstrup registreerd geen koelenergy.

code:

[{"id":"485f54bdb49175f4","type":"tab","label":"Kamstrup","disabled":false,"info":""},{"id":"33aea1a72f72e280","type":"group","z":"485f54bdb49175f4","style":{"stroke":"#999999","stroke-opacity":"1","fill":"none","fill-opacity":"1","label":true,"label-position":"nw","color":"#a4a4a4"},"nodes":["9faf6ebbedb836ca","2a833eff3b807651","5a5e6272bae4da1c","288703a7509d6db3","e12bdbfc1ececf42","766e8f24654b2dff","3487806f3d3d8ed9","8275b55c5304ba80","793c3d785a6c5642","6a2d2172b8dcc8ad","c92c770ac2860627","ab347c4cbbd18ace","30317b3bfed97d5d","ba6b71175294a3c3","56b8156dccc16eae","859fdf06695a3fa4","60355a6d5d8a4937","76d96f27384393bd","aa5a508240ce6a32"],"x":-6,"y":19,"w":1112,"h":782},{"id":"b8af9f24.8bce","type":"mbus-client","name":"Kamstrup","clienttype":"serial","tcpHost":"127.0.0.1","tcpPort":"10001","tcpTimeout":"4000","serialPort":"/dev/ttyUSB0","serialBaudrate":"2400","reconnectTimeout":"30000","autoScan":false,"storeDevices":true,"disableLogs":false},{"id":"f935c11c.41462","type":"mqtt-broker","name":"MQTT","broker":"172.31.0.5","port":"1883","clientid":"NR-Rpi","autoConnect":true,"usetls":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"autoUnsubscribe":true,"birthTopic":"","birthQos":"0","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willPayload":"","willMsg":{},"userProps":"","sessionExpiry":""},{"id":"b05705e2492df1f0","type":"influxdb","hostname":"172.31.0.52","port":"8086","protocol":"http","database":"HomeSeer","name":"HomeSeer","usetls":false,"tls":"","influxdbVersion":"1.x","url":"http://172.31.0.59:8086","rejectUnauthorized":true},{"id":"9faf6ebbedb836ca","type":"mbus-out","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Kamstrup","client":"b8af9f24.8bce","x":320,"y":60,"wires":[["2a833eff3b807651"]]},{"id":"2a833eff3b807651","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"","active":false,"tosidebar":true,"console":false,"complete":"false","statusVal":"","statusType":"auto","x":630,"y":60,"wires":[]},{"id":"5a5e6272bae4da1c","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Kamstrup_Output","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":650,"y":100,"wires":[]},{"id":"288703a7509d6db3","type":"inject","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Get Devices","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":true,"onceDelay":"","topic":"getDevices","payload":"","payloadType":"str","x":130,"y":140,"wires":[["6a2d2172b8dcc8ad","3487806f3d3d8ed9"]]},{"id":"e12bdbfc1ececf42","type":"mqtt out","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"","topic":"kamstrup","qos":"","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"f935c11c.41462","x":960,"y":100,"wires":[]},{"id":"766e8f24654b2dff","type":"inject","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Read ID 1","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"60","crontab":"","once":true,"onceDelay":"5","topic":"getDevice","payload":"{\"address\":\"828123102D2C4004\"}","payloadType":"json","x":130,"y":80,"wires":[["3487806f3d3d8ed9"]]},{"id":"3487806f3d3d8ed9","type":"mbus-controller","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"M-Bus Controller","client":"b8af9f24.8bce","x":350,"y":140,"wires":[["5a5e6272bae4da1c","ba6b71175294a3c3"]]},{"id":"8275b55c5304ba80","type":"influxdb out","z":"485f54bdb49175f4","g":"33aea1a72f72e280","influxdb":"b05705e2492df1f0","name":"Kamstrup","measurement":"Kamstrup","precision":"","retentionPolicy":"","database":"database","precisionV18FluxV20":"ms","retentionPolicyV18Flux":"","org":"organisation","bucket":"bucket","x":960,"y":160,"wires":[]},{"id":"793c3d785a6c5642","type":"comment","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"00 \"Total Energy (kWh)\" \\n 01 \"Volume (1e-2  m^3)\" \\n 04 \"On time (hours)\" \\n 05 \"Error time (hours)\",\"Value\":0      \\n 06 \"Flow temperature (1e-2 deg C)\",\"Value\":2099 \\n 07 \"Return temperature (1e-2 deg C)\",\"Value\":1310 \\n 08 \"Temperature Difference (1e-2  deg C)\",\"Value\":789 \\n 09 \"Power (100 W)\",\"Value\":0 \\n 10 \"Max Power per month (100 W)\",\"Value\":0 \\n 11 \"Volume flow (m m^3/h)\" \\n 12 \"Max Volume flow per Month (m m^3/h)\" \\n 14 \"Energy last Year (kWh)\" \\n 15 \"Volume last Year (1e-2  m^3)\" \\n 18 \"Max Power last Year (100 W)\" \\n 19 \"Max Volume flow last Year (m m^3/h)\" \\n 20 \"Time Point (date)\"","info":"00 \"Total Energy (kWh)\",\"Value\":0 \\n\n01 \"Volume (1e-2  m^3)\",\"Value\":0 \\n\n02 \"Manufacturer specific\",\"Value\":0 \\n\n03 \"Manufacturer specific\",\"Value\":0 \\n\n04 \"On time (hours)\",\"Value\":3115 \\n\n05 \"On time (hours)\",\"Value\":0      \\n   \t\t\t\t\t\t(Error state)\n06 \"Flow temperature (1e-2 deg C)\",\"Value\":2099 \\n\n07 \"Return temperature (1e-2 deg C)\",\"Value\":1310 \\n\n08 \"Temperature Difference (1e-2  deg C)\",\"Value\":789 \\n\n09 \"Power (100 W)\",\"Value\":0 \\n\n10 \"Power Max per Month(100 W)\",\"Value\":0\t\\n\t\t\t\t\t\t\t(Maximum value)\n11 \"Volume flow (m m^3/h)\",\"Value\":0 \\n\n12 \"Volume flow Max per Month (m m^3/h)\",\"Value\":0\t\\n\t\t\t\t\t(Maximum value)\n13 \"Manufacturer specific\",\"Value\":256 \\n\n14 \"Energy last year (kWh)\",\"Value\":0 \\n\n15 \"Volume last year (1e-2  m^3)\",\"Value\":0 \\n\n16 \"Manufacturer specific\",\"Value\":0 \\n\n17 \"Manufacturer specific\",\"Value\":0 \\n\n18 \"Max Power last Year (100 W)\",\"Value\":0\t\t\t\\n\t\t\t\t\t(Maximum value)\n19 \"Max Volume flow last year (m m^3/h)\",\"Value\":0\t\\n\t\t\t\t\t(Maximum value)\n20 \"Time Point (date)\",\"Value\":\"2000-00-00\"\n","x":220,"y":580,"wires":[]},{"id":"6a2d2172b8dcc8ad","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"debug 1","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":320,"y":200,"wires":[]},{"id":"c92c770ac2860627","type":"mbus-controller","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"M-Bus Controller","client":"b8af9f24.8bce","x":730,"y":480,"wires":[["ab347c4cbbd18ace"]]},{"id":"0011385889534fc3","type":"inject","z":"485f54bdb49175f4","d":true,"name":"Get Devices","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":true,"onceDelay":"1","topic":"getDevices","payload":"","payloadType":"str","x":550,"y":480,"wires":[["c92c770ac2860627"]]},{"id":"ab347c4cbbd18ace","type":"function","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"function 1","func":"var address = Object.keys(msg.payload.devices)[0];\nvar secondaryID = msg.payload.devices[address].secondaryID;\nglobal.set(\"DeviceSecondaryAddress\", '{ \"address\": \"' + secondaryID + '\"');\nmsg.payload = '{ \"address\": \"' + secondaryID + '\"';\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":920,"y":480,"wires":[["30317b3bfed97d5d"]]},{"id":"30317b3bfed97d5d","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"debug 2","active":false,"tosidebar":true,"console":false,"tostatus":true,"complete":"true","targetType":"full","statusVal":"payload","statusType":"auto","x":960,"y":540,"wires":[]},{"id":"ba6b71175294a3c3","type":"function","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Extract + Format Kamstrup 303","func":"// formats output for MQTT (output 1) and for Influxdb (output 2)\n\nvar CoolEnergy = global.get('CoolEnergy',\"file\");\n    if (CoolEnergy === undefined) { CoolEnergy = 0 }\nvar DefrostEnergy = global.get('DefrostEnergy',\"file\");\n    if (DefrostEnergy === undefined) { DefrostEnergy = 0 }\nvar Defrost = 0;\nDefrost = global.get('Defrost',\"file\");\n    if (Defrost === undefined) { Defrost = 0 }\nvar TimeCurrent = new Date().getTime();\nvar TimeLast    = global.get('TimeLast',\"file\");\n    if (TimeLast === undefined) {TimeLast = TimeCurrent}\nvar TimeDelta   = TimeCurrent - TimeLast;\nglobal.set('TimeLast', TimeCurrent, \"file\");\n\nvar TotalHeatEnergy   = msg.payload.DataRecord[0].Value;\n// var TotalFlow         = msg.payload.DataRecord[1].Value;\n// var TotalHours        = msg.payload.DataRecord[4].Value;\n// var TotalErrorHours   = msg.payload.DataRecord[5].Value;\nvar FlowTemperature   = msg.payload.DataRecord[6].Value /100;\nvar ReturnTemperature = msg.payload.DataRecord[7].Value /100;\nvar DiffTemperature   = msg.payload.DataRecord[8].Value /100;\nvar PowerValue        = msg.payload.DataRecord[9].Value *100;\nvar PowerMaxValue     = msg.payload.DataRecord[10].Value * 100;\nvar FlowValue         = msg.payload.DataRecord[11].Value;\nvar FlowMaxValue      = msg.payload.DataRecord[12].Value;\nvar FlowValuelm       = Number((FlowValue/60).toFixed(2));\n// var HeatEnergyLastYear = msg.payload.DataRecord[14].Value;\n\n// calculate CoolEnergy as not delivered by Kamstrup\nif (PowerValue < 0 && Defrost == 0) {\n    CoolEnergy = CoolEnergy + PowerValue * -1000/TimeDelta;\n    global.set('CoolEnergy',CoolEnergy, \"file\");\n}\nCoolEnergy = Number((CoolEnergy / 1000).toFixed(2));\n\nif (PowerValue < 0 && Defrost == 1) {\n    DefrostEnergy = DefrostEnergy + PowerValue * -1000/TimeDelta;\n    global.set('DefrostEnergy',DefrostEnergy, \"file\");\n}\nDefrostEnergy = Number((DefrostEnergy / 1000).toFixed(2));\n\nvar TotalEnergy = TotalHeatEnergy + CoolEnergy + DefrostEnergy;\nvar HeatingEnergy = TotalHeatEnergy - DefrostEnergy;\n\n// calculate heat & cool power values\nif (PowerValue >= 0) {\n    var HeatPower = PowerValue;\n    var CoolPower = 0;\n}\nelse {\n    var HeatPower = 0;\n    var CoolPower = -PowerValue;\n}\n\nvar AbsPower = Math.abs(PowerValue);\n\nlet msg1 = {\n    payload: []\n};\nlet msg2 = {\n    payload: []\n};\n\nmsg1.payload=\n    {\n\t\tkamstrup: {\n            totalheatenergy     : TotalHeatEnergy,\n            flowtemperature     : FlowTemperature, \n            returntemperature   : ReturnTemperature,\n            difftemperature     : DiffTemperature,\n            powervalue          : PowerValue,\n            powermaxvalue       : PowerMaxValue, \n            flowvalue           : FlowValue, \n            flowvaluelm         : FlowValuelm, \n            flowmaxvalue        : FlowMaxValue, \n            coolenergy          : CoolEnergy,\n            totalEnergy         : TotalEnergy,\n            heatpower           : HeatPower,\n            coolpower           : CoolPower,\n            abspower            : AbsPower,\n            heatingenergy       : HeatingEnergy,\n            defrostenergy       : DefrostEnergy,\n            \n\t\t    },\n\t}\n\nmsg2.payload=\n[\n    {\n            \"TotalHeatEnergy\"     : TotalHeatEnergy,\n            \"FlowTemperature\"     : FlowTemperature, \n            \"ReturnTemperature\"   : ReturnTemperature,\n            \"DiffTemperature\"     : DiffTemperature,\n            \"PowerValue\"          : PowerValue,\n            \"PowerMaxValue\"       : PowerMaxValue, \n            \"FlowValue\"           : FlowValue, \n            \"FlowValuelm\"         : FlowValuelm, \n            \"FlowMaxValuelm\"      : FlowMaxValue, \n            \"TotalCoolEnergy\"     : CoolEnergy,\n            \"TotalEnergy\"         : TotalEnergy,\n            \"HeatPower\"           : HeatPower,\n            \"CoolPower\"           : CoolPower,\n            \"absPower\"            : AbsPower,\n            \"HeatingEnergy\"       : HeatingEnergy,\n            \"DefrostEnergy\"       : DefrostEnergy,\n\n},\n   {\n        \"identity1\": \"Kamstrup\"\n    }\n]\n\nreturn [msg1, msg2];\n","outputs":2,"timeout":"","noerr":0,"initialize":"","finalize":"","libs":[],"x":630,"y":140,"wires":[["56b8156dccc16eae","e12bdbfc1ececf42"],["859fdf06695a3fa4","8275b55c5304ba80"]]},{"id":"56b8156dccc16eae","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"MQTT output","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":980,"y":60,"wires":[]},{"id":"859fdf06695a3fa4","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"influxDB output","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":980,"y":200,"wires":[]},{"id":"60355a6d5d8a4937","type":"mqtt in","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Defrost","topic":"panasonic_heat_pump/main/Defrosting_State","qos":"2","datatype":"auto-detect","broker":"f935c11c.41462","nl":false,"rap":true,"rh":0,"inputs":0,"x":130,"y":260,"wires":[["76d96f27384393bd"]]},{"id":"76d96f27384393bd","type":"function","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Defrost","func":"var Defrost = 0;\nDefrost = global.get('Defrost',\"file\");\n    if (Defrost === undefined) { Defrost = 0 }\n//if (Defrost != msg.payload) {\n//global.set('Defrost',msg.payload, \"file\");\n//}\nglobal.set('Defrost',msg.payload, \"file\");\nreturn msg;","outputs":1,"timeout":0,"noerr":0,"initialize":"","finalize":"","libs":[],"x":320,"y":260,"wires":[["aa5a508240ce6a32"]]},{"id":"aa5a508240ce6a32","type":"debug","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"debug 4","active":true,"tosidebar":true,"console":false,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":500,"y":260,"wires":[]}]

[blb4]

Ik heb m'n flow nog wat aangepast zodat ook DHWEnergy apart wordt gemeten van HeatEnergy
Behalve dus de waarden die van de kamstrup komen gebruik ik middels MQTT van mijn (Panasonic) WP via Heishamon de Defrostings_State en de threeway_valve_state.

code:

[{"id":"ba6b71175294a3c3","type":"function","z":"485f54bdb49175f4","g":"33aea1a72f72e280","name":"Extract + Format Kamstrup 303","func":"// formats output for MQTT (output 1) and for Influxdb (output 2)\n\nvar CoolEnergy = global.get('CoolEnergy',\"file\");\n    if (CoolEnergy === undefined) { CoolEnergy = 0 }\nvar DefrostEnergy = global.get('DefrostEnergy',\"file\");\n    if (DefrostEnergy === undefined) { DefrostEnergy = 0 }\nvar DHWEnergy = global.get('DHWEnergy',\"file\");\n    if (DHWEnergy === undefined) { DHWEnergy = 0 }\nvar Defrost = 0;\nDefrost = global.get('Defrost',\"file\");\n    if (Defrost === undefined) { Defrost = 0 }\nvar Threewayvalve = 0;\nThreewayvalve = global.get('Threewayvalve',\"file\");\n    if (Threewayvalve === undefined) { Threewayvalve = 0 }\nvar TimeCurrent = new Date().getTime();\nvar TimeLast    = global.get('TimeLast',\"file\");\n    if (TimeLast === undefined) {TimeLast = TimeCurrent}\nvar TimeDelta   = TimeCurrent - TimeLast;\nglobal.set('TimeLast', TimeCurrent, \"file\");\n\nvar TotalHeatEnergy   = msg.payload.DataRecord[0].Value;\n// var TotalFlow         = msg.payload.DataRecord[1].Value;\n// var TotalHours        = msg.payload.DataRecord[4].Value;\n// var TotalErrorHours   = msg.payload.DataRecord[5].Value;\nvar FlowTemperature   = msg.payload.DataRecord[6].Value /100;\nvar ReturnTemperature = msg.payload.DataRecord[7].Value /100;\nvar DiffTemperature   = msg.payload.DataRecord[8].Value /100;\nvar PowerValue        = msg.payload.DataRecord[9].Value *100;\nvar PowerMaxValue     = msg.payload.DataRecord[10].Value * 100;\nvar FlowValue         = msg.payload.DataRecord[11].Value;\nvar FlowMaxValue      = msg.payload.DataRecord[12].Value;\nvar FlowValuelm       = Number((FlowValue/60).toFixed(2));\n\n// calculate CoolEnergy as not delivered by Kamstrup\nif (PowerValue < 0 && Defrost == 0) {\n    CoolEnergy = CoolEnergy + PowerValue * -1000/TimeDelta;\n    global.set('CoolEnergy',CoolEnergy, \"file\");\n}\nCoolEnergy = Number((CoolEnergy / 1000).toFixed(2));\n\n// calculate DefrostEnergy as not delivered by Kamstrup\nif (PowerValue < 0 && Defrost == 1) {\n    DefrostEnergy = DefrostEnergy + PowerValue * -1000/TimeDelta;\n    global.set('DefrostEnergy',DefrostEnergy, \"file\");\n}\nDefrostEnergy = Number((DefrostEnergy / 1000).toFixed(2));\n\n// calculate DHWEnergy as not delivered by Kamstrup\nif (Threewayvalve == 1) {\n    DHWEnergy = DHWEnergy + PowerValue * 1000 / TimeDelta;\n    global.set('DHWEnergy', DHWEnergy, \"file\");\n}\nDHWEnergy = Number((DHWEnergy / 1000).toFixed(2));\n\nvar TotalEnergy = TotalHeatEnergy + CoolEnergy + DefrostEnergy;\nvar HeatingEnergy = TotalHeatEnergy - DefrostEnergy - DHWEnergy;\n\n// calculate heat & cool power values\nif (PowerValue >= 0) {\n    var HeatPower = PowerValue;\n    var CoolPower = 0;\n}\nelse {\n    var HeatPower = 0;\n    var CoolPower = -PowerValue;\n}\n\nvar AbsPower = Math.abs(PowerValue);\n\nlet msg1 = {\n    payload: []\n};\nlet msg2 = {\n    payload: []\n};\n\nmsg1.payload=\n    {\n\t\tkamstrup: {\n            totalheatenergy     : TotalHeatEnergy,\n            flowtemperature     : FlowTemperature, \n            returntemperature   : ReturnTemperature,\n            difftemperature     : DiffTemperature,\n            powervalue          : PowerValue,\n            powermaxvalue       : PowerMaxValue, \n            flowvalue           : FlowValue, \n            flowvaluelm         : FlowValuelm, \n            flowmaxvalue        : FlowMaxValue, \n            coolenergy          : CoolEnergy,\n            totalEnergy         : TotalEnergy,\n            heatpower           : HeatPower,\n            coolpower           : CoolPower,\n            abspower            : AbsPower,\n            heatingenergy       : HeatingEnergy,\n            defrostenergy       : DefrostEnergy,\n            dhwEnergy           : DHWEnergy,\n            \n\t\t    },\n\t}\n\nmsg2.payload=\n[\n    {\n            \"TotalHeatEnergy\"     : TotalHeatEnergy,\n            \"FlowTemperature\"     : FlowTemperature, \n            \"ReturnTemperature\"   : ReturnTemperature,\n            \"DiffTemperature\"     : DiffTemperature,\n            \"PowerValue\"          : PowerValue,\n            \"PowerMaxValue\"       : PowerMaxValue, \n            \"FlowValue\"           : FlowValue, \n            \"FlowValuelm\"         : FlowValuelm, \n            \"FlowMaxValuelm\"      : FlowMaxValue, \n            \"TotalCoolEnergy\"     : CoolEnergy,\n            \"TotalEnergy\"         : TotalEnergy,\n            \"HeatPower\"           : HeatPower,\n            \"CoolPower\"           : CoolPower,\n            \"absPower\"            : AbsPower,\n            \"HeatingEnergy\"       : HeatingEnergy,\n            \"DefrostEnergy\"       : DefrostEnergy,\n            \"DHWEnergy\"           : DHWEnergy,\n\n},\n   {\n        \"identity1\": \"Kamstrup\"\n    }\n]\n\nreturn [msg1, msg2];\n","outputs":2,"timeout":"","noerr":0,"initialize":"","finalize":"","libs":[],"x":630,"y":140,"wires":[["56b8156dccc16eae","e12bdbfc1ececf42"],["859fdf06695a3fa4","8275b55c5304ba80"]]}]

[ Voor 255% gewijzigd door blb4 op 10-12-2023 13:13 . Reden: er zat een foutje in de flow, DHWEnergy werd als negatieve waarde opgeslagen ]

[bioscrasher]

K!K schreef op dinsdag 20 juni 2023 @ 14:47:
Een tijd terug hier advies gevraagd voor mijn kamstrup meter. Uiteindelijk een keuze gemaakt om een multical 403 combinatie met een Modbus RTU interface module te bestellen via een wel bekend kanaal hier uit het topic.

Nu is die module een tijd terug geleverd en afgelopen week ingebouwd. doordat ik niet direct verbinding via modbus kreeg ben ik eens gaan zoeken. Nu is deze module geleverd met een bautrate en pairity die niet via de knoppen aan te passen is. Nadat ik contact gehad heb met Kamstrup Nederland blijkt dit wel aanpasbaar te zijn en zou dit via de optische poort moeten gebeuren met de software van kampstrup "metertool HCW".

Heeft iemand hier ervaring mee.
Ik heb navraag gedaan maar de optical kable is bijna net zo duur als de meter dus zou een alternatieve kabel of een iemand in de omgeving noord limburg met deze kabel mij enorm kunnen helpen.

Graag hoor ik of jullie een alternatief of oplossing hebben?

@K!K ik denk dezelde route te gaan volgen als jij waarbij ik al een Carlo Gavazzi modbus over ethernet meter heb geplaatst in de voeding naar de Nibe warmtepomp.

Momenteel wordt deze uitgelezen door de Cerbo van onze Victron ESS maar ik wil graag toe naar een separate logging en weergave van de warmtepomp.

welje parameters moest je waarom naar welke waardes aanpassen in de Kamstrup? (lijkt de gestapo wel )

Wat is jouw logging hardware en wat log je precies?

[bioscrasher]

blb4 schreef op maandag 27 november 2023 @ 17:12:
[...]

Ik heb net m'n nodered flow ook op een dergelijke manier aangepast.
Een negatieve PowerValue kan veroorzaakt worden door Koelen of Defrost, door 't Defrost signaal te gebruiken kan je onderscheid tussen die 2 maken.

@blb4 nodered lijkt me interessant om te loggen
Draait ook op een NUC neem ik aan?
Kan ook op de Cerbo van Victron voor de spotprijs optie
Wat doe jij med nodered? (hoe implementeer jij dit in jouw systeem?)

[blb4]

bioscrasher schreef op zondag 10 december 2023 @ 10:43:
[...]

@blb4 nodered lijkt me interessant om te loggen
Draait ook op een NUC neem ik aan?
Kan ook op de Cerbo van Victron voor de spotprijs optie
Wat doe jij med nodered? (hoe implementeer jij dit in jouw systeem?)

Nodered draait op allerlei verschillende (virtuele) hw en sw.
Ik heb meerdere node-red omgevingen draaien, 1 op een raspberry pi die ik alleen voor de Kamstrup gebruik, zie de flow die ik gebruik.

[K!K]

bioscrasher schreef op zondag 10 december 2023 @ 08:55:
[...]

@K!K ik denk dezelde route te gaan volgen als jij waarbij ik al een Carlo Gavazzi modbus over ethernet meter heb geplaatst in de voeding naar de Nibe warmtepomp.

Momenteel wordt deze uitgelezen door de Cerbo van onze Victron ESS maar ik wil graag toe naar een separate logging en weergave van de warmtepomp.

welje parameters moest je waarom naar welke waardes aanpassen in de Kamstrup? (lijkt de gestapo wel )

Wat is jouw logging hardware en wat log je precies?

Volgensmij heb ik in mijn gequote post en vlak na deze helemaal uitgelegd wat er nodig is voor modbus RTU en welke instellingen af fabriek niet goed waren bij mij.

Om te loggen gebruik ik Prometheus in combinatie met Grafana. Echter zal je de data wel met een exporter of scriptje naar Prometheus moeten krijgen.
InfluxDB zou ook nog een oplossing zijn in deze maar dat is net wat je zelf fijn vind!
Ik log alle data uit mijn Loxone systeem en randapparatuur en sommige laat ik zien in Grafana.

Hopelijk kom je zo weer wat verder

[Copitano]

Heb hier na ruim 5 jaar vlekkeloos werken sinds enige dagen het volgende probleem met het uitlezen van de Kamstrup 602 via het php script van @AUijtdehaag .

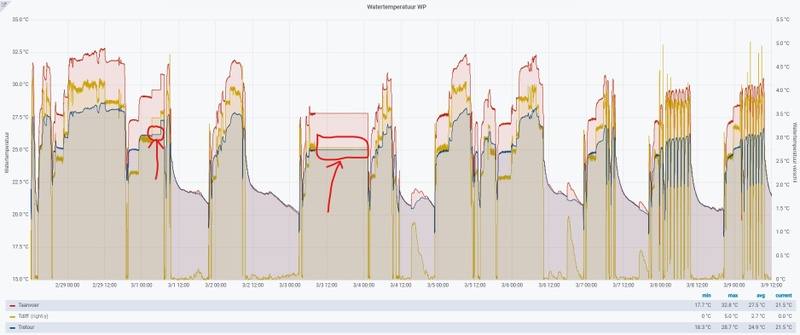

Het script lijkt gewoon te werken maar de gegevens worden niet meer geüpdate. Dat wil zeggen alles lijkt te werken alleen de waardes die doorgegeven worden naar Domoticz zijn van vanmorgen rond half 9. Dat is mij vorige week ook al eens overkomen toe werd het üpdaten van de data echter na enkele handmatige starts (mbus-serial-request-data /dev/ttyUSB0 21) weer hervat. Dat lukt mij nu niet meer.
Wat ik al heb geprobeerd:
1) script handmatig starten (keer of 20)
2) domoticz opnieuw gestart
3) pi opnieuw gestart
4) bedrading gecontroleerd
5) MBus master usb adapter verwisseld voor een tweede exemplaar dat ik nog had liggen
6) Batterij van de Kamstrup (eindelijk maar eens) vervangen door de 230 volt kaart die ook al 5 jaar had liggen.
7) Voltage van zowel de batterij als de 230 voeding aan de Kamstupzijde gemeten. 3,66 volt resp. 3,57 volt. Batterij voltage is hoger dus de batterij weer aangesloten.

Echter niets lijkt te werken.

Hieronder de output van de handmatige start. De tijd klopt, de data is van vanmorgen 8:18 uur. Op het display van de Kamstrlup staan inmiddels andere waarden.

mbus-serial-request-data /dev/ttyUSB0 21 geeft hetzelfde resultaat kwa data.

Ik weet even niet wat anders er nog aan de hand kan zijn
Iemand enig idee?

NB:@Bl4ckviper De batterij is na 5 jaar elke minuut data versturen nog steeds ruim 3,6 volt en dus goed

EDIT: Tot mijn niet geringe verbazing worden de cijfers vanaf 1:19 uur spontaan weer netjes elke minuut geüpdate
Ben benieuwd hoelang dit goed gaat. Misschien is het voltage van de batterij in de afgelopen 5 jaar net ver genoeg ingezakt zodat samen met de weerstand in de draad (oude telefoonkabel ca. 15 m lang naar de MBus master usb adapter in de meterkast ) het signaal niet meer lekker doorkomt. Of sla ik nu waartaal uit?
Anderzijds zou ik dan verwachten dat ik helemaal geen uitput krijg.

Als de oorzaak wel de batterij is is de 230V voeding in mijn situatie niet bruikbaar want nog lager voltage (3,57 volt op de aansluitklemmen in de Kamstrup).

EDIT2: De wondere wereld van electronica. Inmiddels loopt al weer 5 dagen zonder probleem. Het blijft een vreemd fenomeen


EDIT3: Afgelopen nacht toch weer en communicatie stop tussen de Kamstrup en Domoticz op de Pi in de meterkast. Dit keer hielp het om de vraagtemperatuur van de Elga even omhoog te gooien naar 25 graden. Communicatie kwam daarna weer op gang en loopt voorlopig nog. Toch maar een originele nieuwe batterij besteld. Hopelijk maakt dat definitief het einde aan die haperingen.

[ Voor 30% gewijzigd door Copitano op 11-03-2024 11:26 ]

[Wodan89]

Weet iemand welke maat de Oring heeft van de retour flow sensor?

Ik heb een complete 303 echter zonder de Oring..
Deze spec,s zijn ook nergens terug te vinden in de handleiding..

Weet iemand wat hiervan de diameter en dikte is ?

[Zwartoog]

Wodan89 schreef op donderdag 9 mei 2024 @ 20:48:
Weet iemand welke maat de Oring heeft van de retour flow sensor?

Ik heb een complete 303 echter zonder de Oring..
Deze spec,s zijn ook nergens terug te vinden in de handleiding..

Weet iemand wat hiervan de diameter en dikte is ?

Ik heb even het "montagestokje" gemeten, en die heeft een diameter van 4,5 mm, dus dat zou de binnenmaat van je ring moeten zijn. Buitenmaat waat ik niet, maar uit m'n hoofd is de schroefmaat waar hij door moet is M10. Dus buitendiameter 9,5 mm?

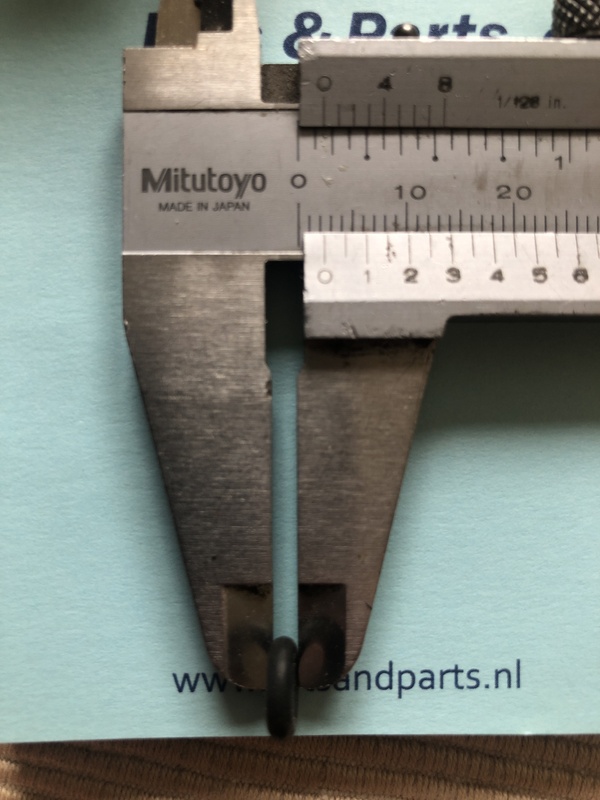

[AUijtdehaag]

Houdt het maar op 9 mm
dikte 2.1 mm

[ Voor 32% gewijzigd door AUijtdehaag op 15-05-2024 12:47 ]

[dunklefaser]

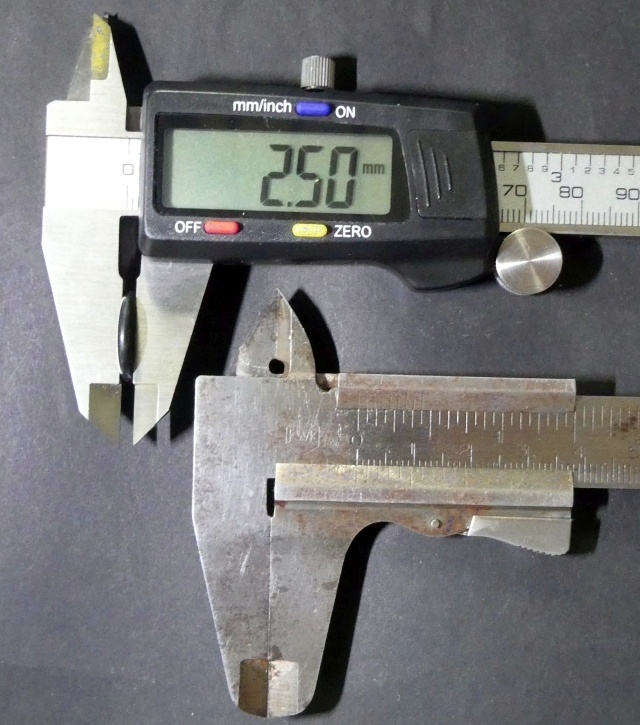

@AUijtdehaag Mooie analoge schuifmaat
- ik gebruik meestal een met digitale display (0,01 mm res.)
Maar ik heb natuurlijk ook een ca. 70 jaar oude analoge van mijn grootvader
voor het geval dat ik geen passende knoopcel meer heb .

[dunklefaser]

Vandaag een email van zaehleronline betreffende mijn Kamstrup's:

"Hallo Herr dunklefaser,

wir möchten Sie darauf hinweisen, das die Eichung/ Beglaubigung Ihrer bei uns im Jahr 2018 gekauften Wärmezähler Ende diesen Jahres abläuft.
Bitte beachten Sie dies bei einem eventuellen Zählerwechsel.

Seit 2015 besteht für alle neu in Verkehr gebrachten Messgeräte eine Anzeigepflicht.

Weitere Informationen dazu finden Sie auf unserer Seite zur Meldepflicht von Messgeräten: Meldepflicht Messgeräte."

Gelukkig voor mij niet relevant.

[blb4]

dunklefaser schreef op donderdag 6 juni 2024 @ 16:21:
Vandaag een email van zaehleronline betreffende mijn Kamstrup's:

"Hallo Herr dunklefaser,

wir möchten Sie darauf hinweisen, das die Eichung/ Beglaubigung Ihrer bei uns im Jahr 2018 gekauften Wärmezähler Ende diesen Jahres abläuft.
Bitte beachten Sie dies bei einem eventuellen Zählerwechsel.

Seit 2015 besteht für alle neu in Verkehr gebrachten Messgeräte eine Anzeigepflicht.

Weitere Informationen dazu finden Sie auf unserer Seite zur Meldepflicht von Messgeräten: Meldepflicht Messgeräte."

Gelukkig voor mij niet relevant.

Vanaf nu zijn de waardes totaal niet betrouwbaar meer .

[dunklefaser]

blb4 schreef op vrijdag 7 juni 2024 @ 10:20:
[...]

Vanaf nu zijn de waardes totaal niet betrouwbaar meer .

Helemaal mee eens - In Duitsland mag je de warmtemeter iig niet meer
voor berekening van de nevenkosten (verwarming) gebruiken.

[koksie]

Beste allen,

In augustus komt onze warmtepomp en ik wil een Kamstrup 303 laten installeren. De wamtepomp komt in het onderhuis (dijkwoning) en mijn NAS met Domoticz etc in de meterkast op de begane grond. Kan ik de Kamstrup draadloos uitlezen en dus de variant met de wireless M-Bus aanschaffen, of kan ik beter de bedrade variant kopen? Ik heb wat gelezen en gezocht in dit topic maar ik kom er niet helemaal uit (ik ben denk ik ook niet technisch genoeg ).

En houdt de M-Bus ook data vast, dus kan ik 'm eens per dag aan de laptop hangen, of is continue uitlezing benodigd? Dan zou de draadloze variant wellicht de voorkeur genieten, als die niet al te lastig uit te lezen is.

[Zwartoog]

koksie schreef op woensdag 26 juni 2024 @ 17:40:
Beste allen,

In augustus komt onze warmtepomp en ik wil een Kamstrup 303 laten installeren. De wamtepomp komt in het onderhuis (dijkwoning) en mijn NAS met Domoticz etc in de meterkast op de begane grond. Kan ik de Kamstrup draadloos uitlezen en dus de variant met de wireless M-Bus aanschaffen, of kan ik beter de bedrade variant kopen? Ik heb wat gelezen en gezocht in dit topic maar ik kom er niet helemaal uit (ik ben denk ik ook niet technisch genoeg ).

En houdt de M-Bus ook data vast, dus kan ik 'm eens per dag aan de laptop hangen, of is continue uitlezing benodigd? Dan zou de draadloze variant wellicht de voorkeur genieten, als die niet al te lastig uit te lezen is.

100x bedraad als het even kan!

Draadloos werkt in principe prima, maar het is moeilijk om een goede ontvanger te krijgen die blijft werken bij hogere temperaturen. Die van mij viel op den duur steeds uit omdat de dongle te warm werd.

Sinds ik de koudwaterleiding als koelelement heb gebruikt, werkt het prima
Zwartoog in "Kamstrup Multical 302 met Pi uitlezen en domoticz"

Edit: te warm = >25 graden binnen in de zomer
