het grote pimatic topic - home domotica met je Raspberry Pi

[mr.smith]

sweebee schreef op woensdag 15 april 2015 @ 18:32:
[...]


Je browser op je iPhone staat op privé modus. Als ik dat doe dan krijg ik het zelfde als jij hebt.

LOL uren aan het klooien geweest.
Daar was ik zelf echt nooit achter gekomen, wist niet eens dat het een functie in iOS was.
1000 maal dank ...

[Jape]

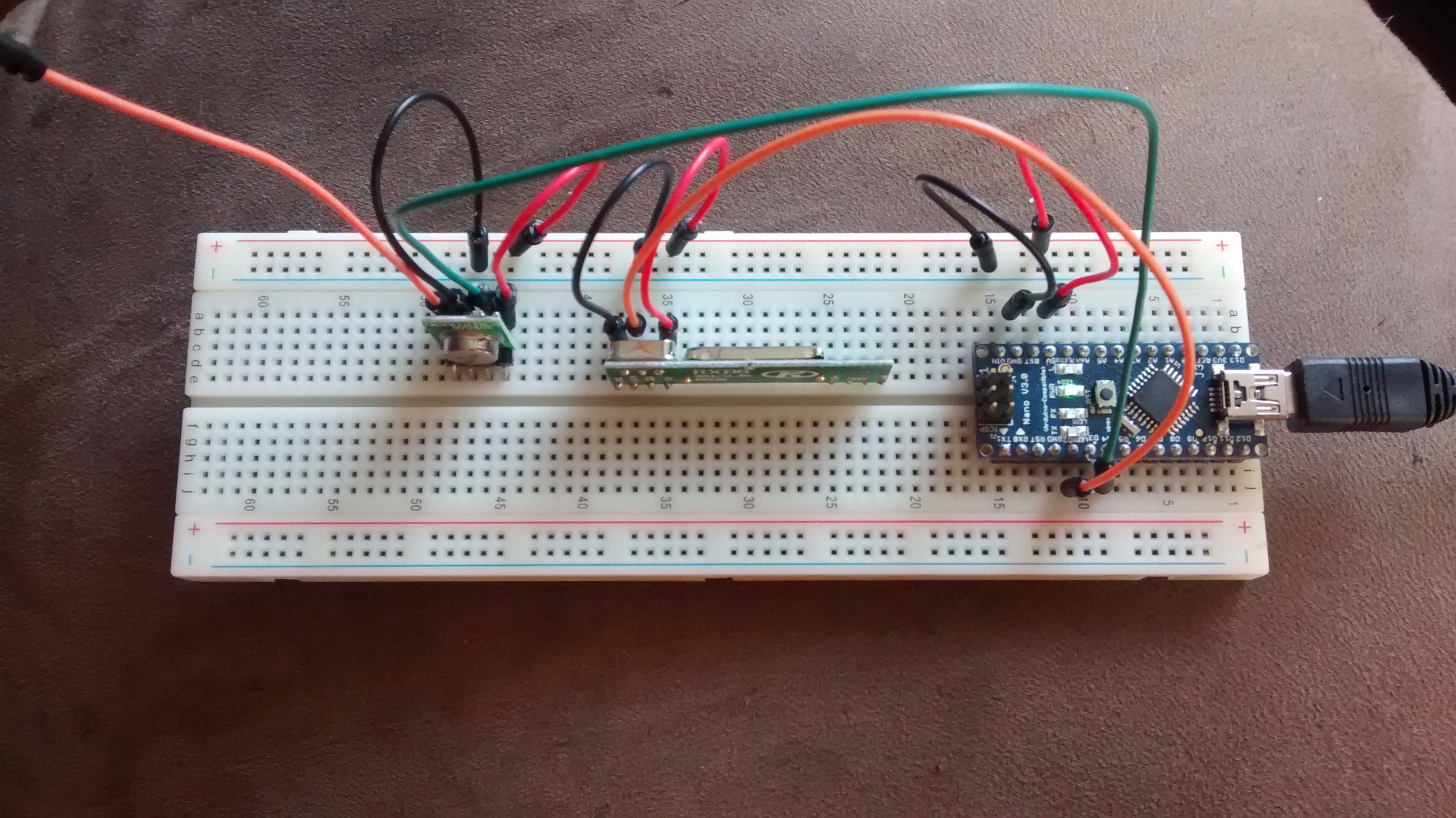

Sinds vandaag heb ik mijn breadboard, arduino nano clone en 433 MHz zender en ontvanger binnen. Gelijk aangesloten en geconfigureerd, met de handige handleidingen was het snel gepiept.

Ontvangen gaat prima. Zenden daarentegen heb ik geen idee van, voor zover ik kan vinden schakelt Pimatic de ontvanger uit tijdens zenden, dus ik heb geen idee of hetgeen wat ik probeer te versturen daadwerkelijk verstuurd wordt. Mogelijk wordt het wel verstuurd, maar mijn lampen gaan niet aan.

Ik gebruik een setje Elro AB440 ontvangers die ik de afgelopen jaren gewoon met de afstandbediening bestuurd heb. Signalen van de ab komen netjes binnen in Pimatic, zie afbeelding


Er zitten 4 kanalen op de afstandbediening. Huiscode is voor allemaal 24, unitcode is 16 voor A, 8 voor B, 4 voor C en 2 voor D. (voor zover ik weet zijn er ook mogelijkheden om optie E te gebruiken, maar deze zit niet op mijn afstandbediening.)

Configuratie ziet er als volgt uit:






Volgens http://forum.pimatic.org/...d-elro-ab440s-and-pimatic kan ik de Elro units aansturen door de huis- en unitcode in binair op te geven ipv decimaal. Het resultaat daarvan is helaas negatief.

Blijven voor mij twee vragen open:
- Is mijn configuratie correct?
- Doet mijn zender het wel?

[ Voor 6% gewijzigd door Jape op 15-04-2015 22:10 ]

[M4ngler]

Schakelaars parallel? Dat heb ik nog nooit gezien in de tijd dat ik installatiewerk deed. Als er dan een schakelaar nog fysiek aan staat, kan je hem niet uit zetten met je domotica. Of andersom.

Met deze: http://www.klikaanklikuit...en-1/ontvangers/awmr-301/ , lijkt het alsof je een hotel schakeling hebt. Ik heb nog nooit een niet werkende KAKU schakelaar gehad, met een fysieke schakelaar lijkt me de kans op storing al helemaal klein.

[mr.smith]

@ Jape,

Ik heb min of meer de zelfde configuratie, en volgens mij zou jou device sectie in je config dit moeten bevatten:

code:

    {
      "id": 'lamp",
      "name": "lamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch2",
          "options": {
            "houseCode": 24,
            "unitCode": 4
          }
        }
      ]
    },

Maar ik ben geen expert..

suc6

[Jape]

mr.smith schreef op donderdag 16 april 2015 @ 22:03:
@ Jape,

Ik heb min of meer de zelfde configuratie, en volgens mij zou jou device sectie in je config dit moeten bevatten:

code:

    {
      "id": 'lamp",
      "name": "lamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch2",
          "options": {
            "houseCode": 24,
            "unitCode": 4
          }
        }
      ]
    },

Maar ik ben geen expert..

suc6

Gouden tip!

Ik hoefde inderdaad alleen "id" te veranderen in "houseCode" en "unit" in "unitCode". En nu werkt het!

[Mediacj]

Ben ook met Pimatic aan het experimenteren en loop nu tegen het volgende probleem aan bij het gebruik van de kaku deurcontacten binnen de Homeduino plugin:
de status van de kaku deurcontacten zijn precies andersom dus als de deur dicht is staat er in Pimatic open en als ze open staan is het in Pimatic closed. Kun je dat ergens omdraaien?

Heb al de autoreset optie toegevoegd maar die lijkt niet te werken.

Hieronder mijn device config.

code:

    {
      "id": "contact-keukendeur",
      "name": "Deursensor Keukendeur",
      "class": "HomeduinoRFContactSensor",
      "protocols": [
        {
          "name": "contact1",
          "options": {
            "unit": 0,
            "id": 5829042
          }
        }
      ],
      "autoReset": true,
      "resetTime": 10000
    }

[Verwijderd]

probeer eens dit ertussen te zetten:

"inverted": true,

[Mediacj]

Bedankt voor je tip het werkt inderdaad

[Ar__jen]

Hallo!

ik post bijna nooit maar ga nu toch om hulp vragen want ik snap er niets van.

Ik heb naar aanleiding van koffie's blogpost enorme interesse gekregen in domotica met de rapsberry pi en nano clone. Ik heb de deze besteld

Als ik deze met een usb kabel aansluit op m'n Pi2 gaat er een rood pwr lampje branden, niet groen zoals ik bij velen zie. Tevens krijg ik geen /dev/ttyUSB device. Het ledje van "L" knippert onregelmatig.



als ik "dmesg | tail" doe en ik sluit een usb keyboard aan zie ik netjes allemaal nieuwe entry's. Als ik dit met de nano doe zie ik helemaal niets voorbij komen.

De raspberry pi 2 draait op ubuntu en is aangesloten met een nette 2A adapter

Iemand enig idee waarom het niet herkend wordt? Ik heb dit overigens ook op m'n oude raspberry pi 1 B+ geprobeerd zowel onder ubuntu als raspbian.


EDIT: Nieuws USB kabeltje fixed everything.

However, als ik de debuglog draai en ik klik op de afstandsbediening knoppen van mijn action setje komt er niets voorbij. Ik ga ff verder stoeien

Arjen.

[ Voor 11% gewijzigd door Ar__jen op 19-04-2015 19:46 ]

[Koffie]

Als je alleen het USB kabeltje vervangen hebt ontvang je niets nee. Je RF module is niet aan de arduino verbonden

[Ar__jen]

Haha, oh sorry, dit was idd even los getrokken voor troubleshooting tijdens het maken van de foto.

[ Voor 17% gewijzigd door Ar__jen op 19-04-2015 21:01 ]

[AcIDeR]

Gisteren ook PiMatic geïnstalleerd om eea aan KAKU te automatiseren.

Echter heb ik nog een uitdaging met de zgn presence check, doordat ik alleen IPhones heb.
Welke ping interval dien ik dan te hanteren, ondanks de wifi sleep van Apple?

[sweebee]

AcIDeR schreef op maandag 20 april 2015 @ 12:06:
Gisteren ook PiMatic geïnstalleerd om eea aan KAKU te automatiseren.

Echter heb ik nog een uitdaging met de zgn presence check, doordat ik alleen IPhones heb.
Welke ping interval dien ik dan te hanteren, ondanks de wifi sleep van Apple?

Ik heb het uitgelegd op het pimatic forum:

http://forum.pimatic.org/...liday-mode-by-ping-phones

Als je dit allemaal hebt ingesteld weet pimatic of je thuis bent. Na 15 minuten afwezig zet die thuis op "nee"

[KennieNL]

Ar__jen schreef op zondag 19 april 2015 @ 20:59:
Haha, oh sorry, dit was idd even los getrokken voor troubleshooting tijdens het maken van de foto.

[afbeelding]

Volgens mij heb je je header pins ook niet gesoldeerd als ik het goed op de foto zie? Denk dat ze dan weinig contact maken


Draai nu al zelf een tijd naar tevredenheid pimatic .

Heb even terug ook wat spul besteld om wat eigen sensors te maken, mysensors leek me hier prima voor... zijn er al meerdere die dit gebruiken? Werkt dit een beetje?

Helaas alleen vandaag mn nieuwe arduino nano gefrituurd (witte rook pluimpje enzo)... denk dat ik wat kabels omgewisseld heb en ik krijg nu geen stabiel spanning meer... als mn neus me niet in de steek laat heb ik de AMS1117 gefritureerd.
Achja, dan maar even wat langer op een nieuwe wachten voordat ik vooruit kan

[sweebee]

KennieNL schreef op dinsdag 21 april 2015 @ 21:51:
[...]


Volgens mij heb je je header pins ook niet gesoldeerd als ik het goed op de foto zie? Denk dat ze dan weinig contact maken


Draai nu al zelf een tijd naar tevredenheid pimatic .

Heb even terug ook wat spul besteld om wat eigen sensors te maken, mysensors leek me hier prima voor... zijn er al meerdere die dit gebruiken? Werkt dit een beetje?

Helaas alleen vandaag mn nieuwe arduino nano gefrituurd (witte rook pluimpje enzo)... denk dat ik wat kabels omgewisseld heb en ik krijg nu geen stabiel spanning meer... als mn neus me niet in de steek laat heb ik de AMS1117 gefritureerd.
Achja, dan maar even wat langer op een nieuwe wachten voordat ik vooruit kan

MySensors is mooi spul

Gisteren nog een pirretje in elkaar gezet:
http://cl.ly/image/3p2V1D1T293a/IMG_1019.jpg
http://i.imgur.com/XZdsB9Y.jpg

Ik had nog een stuk ruimte over in de muur en daar een dht in gezet:
http://i.imgur.com/4xMLRRw.jpg

En een tijdje geleden een RGB lamp gemaakt:
YouTube: moodlight

[Koffie]

Wat is dat MySensors dan? Een website die wat hardware dingen verkoopt ofzo?

[sweebee]

Koffie schreef op woensdag 22 april 2015 @ 09:23:
Wat is dat MySensors dan? Een website die wat hardware dingen verkoopt ofzo?

Een community wat een grote library aanbied die werkt met de NRF24. Allerlei sketches en mogelijkheden en links naar goedkope eBay/aliecpress verkopers.

Ze hebben daarbij een gateway (serial of ethernet) die gekoppeld kan worden aan verschillende domotica systemen zoals pimatic. openhab, domoticz etc.

[KennieNL]

Koffie schreef op woensdag 22 april 2015 @ 09:23:
Wat is dat MySensors dan? Een website die wat hardware dingen verkoopt ofzo?

http://www.mysensors.org/
Allemaal Arduino based, op 3.3V (Arduino Mini) ook nog goed te gebruiken met wat AA batterijen, waardoor je sensors al helemaal mobiel zijn


Vette sensors sweetbee!
Ik zit ook naar een DHT te kijken, lijkt me een lekker goedkoop weerstation .
Onderdelen beginnen nu binnen te druppelen, dus hoop binnenkort wat werkend te hebben.

[CurlyMo]

Een tijdje geleden heb ik ook naar MySensors gekeken, maar ik krijg een basale 2.4Ghz verbinding al niet voor elkaar tussen een Arduino en de Pi Ik heb het probeert met twee NRF24L01, maar wat ik ook doe er komt niks binnen.

Dus niet gelijk begonnen met en sensor te bouwen, maar ik wilde eerste zo simpel mogelijk kijken of ik een bericht kan sturen van de Arduino naar de Pi via de NRF24L01's, maar niks...

[sweebee]

CurlyMo schreef op woensdag 22 april 2015 @ 11:01:
Een tijdje geleden heb ik ook naar MySensors gekeken, maar ik krijg een basale 2.4Ghz verbinding al niet voor elkaar tussen een Arduino en de Pi Ik heb het probeert met twee NRF24L01, maar wat ik ook doe er komt niks binnen.

Dus niet gelijk begonnen met en sensor te bouwen, maar ik wilde eerste zo simpel mogelijk kijken of ik een bericht kan sturen van de Arduino naar de Pi via de NRF24L01's, maar niks...

Ik heb in eerste instantie ook geprobeerd met e GPIO pinnen van de raspberry. Maar werkte heel slecht. Iemand die mij daarbij geholpen had zei ook dat die heel slecht geprogrammeerd was?

Beste kun je dus kijken naar de usb serial of ethernet gateway met een arduino.

[CurlyMo]

Wat was er precies slecht geprogrammeerd?

[sweebee]

CurlyMo schreef op woensdag 22 april 2015 @ 11:18:
Wat was er precies slecht geprogrammeerd?

de serial port naar raspberry gpio. Maar ik zie dat er de laatste tijd al aardig wat geüpdatet is: https://github.com/mysensors/Raspberry

[CurlyMo]

Zoals ik echter aangaf lukt het überhaupt niet om werkend te krijgen met de GPIO, of het nu via MySensors is of via andere test scriptjes. Ik hoorde dan weer van iemand dat de modules zelf het probleem zijn.

One thing to be aware is that they are VERY sensitive to power supply, so running off the pi 3.3V will cause problems. If you can solder an electrolytic capacitor across the power pins on the NRF modules (I use surface mount 47uF and no problems). It's a bit of a pain to do, but cures a lot of issues with these boards. I have modified about 20 of them so far

Zelf nog niet probeer met een elco, maar wellicht dat het daar aan lag. De 3.3v en 5v zijn hele "vieze" stroombronnen.

[sweebee]

CurlyMo schreef op woensdag 22 april 2015 @ 11:26:
Zoals ik echter aangaf lukt het überhaupt niet om werkend te krijgen met de GPIO, of het nu via MySensors is of via andere test scriptjes. Ik hoorde dan weer van iemand dat de modules zelf het probleem zijn.


[...]


Zelf nog niet probeer met een elco, maar wellicht dat het daar aan lag. De 3.3v en 5v zijn hele "vieze" stroombronnen.

Ik heb zelf ook een elco er aanhangen (3.3v van nano). zonder elco had ik een bereik van 5 meter oid. nu makkelijk tot eind van de tuin. Dusja die nrfs zijn gevoelig.

[CurlyMo]

Ga ik dat ook nog eens proberen. Welke waarde heeft jouw elco?

[sweebee]

10 uF. Alleen op de gateway trouwens. Op de sensoren nog geen elco's zitten aangezien die gewoon goed werken op batterijen.

Ik merk ook dat de 3.3v arduino pro mini ook gevoeliger is en soms niet werkt (wanneer de raw input gebruikt wordt) dus daar moet ik zelf nog een elco op zetten (mijn moodlight).

[ Voor 126% gewijzigd door sweebee op 22-04-2015 11:46 ]

[KennieNL]

Ik wil hem via serial gateway via een arduino nano:
http://www.mysensors.org/build/serial_gateway
http://www.mysensors.org/build/connect_radio

4.7uF staat op de 2de handleiding, maar op de NRF24L01+ kom ik ook vaak posts tegen dat meeste 10uF of hoger doen

[skipper79]

sweebee schreef op woensdag 22 april 2015 @ 09:07:
[...]

Gisteren nog een pirretje in elkaar gezet:
http://cl.ly/image/3p2V1D1T293a/IMG_1019.jpg
http://i.imgur.com/XZdsB9Y.jpg

Hi sweebee, ziet er goed uit.Ik heb inmiddels ook mijn PIR werkend en het is nu tijd om deze ook te voorzien van een mooi kastje. Waar heb je deze besteld? En welk type is dit?

Update: inmiddels gevonden; http://www.ebay.com/itm/150866356642?rmvSB=true

[ Voor 8% gewijzigd door skipper79 op 23-04-2015 11:58 ]

[sweebee]

skipper79 schreef op donderdag 23 april 2015 @ 11:57:
[...]

Hi sweebee, ziet er goed uit.Ik heb inmiddels ook mijn PIR werkend en het is nu tijd om deze ook te voorzien van een mooi kastje. Waar heb je deze besteld? En welk type is dit?

Update: inmiddels gevonden; http://www.ebay.com/itm/150866356642?rmvSB=true

Jep die ja. Perfecte afmetingen Moest alleen wel de pir modificeren omdat het anders niet paste. (headers eraf gehaald en direct draad erop gesoldeerd en de 2 voorste elco's eraf gehaald en verlengt met draad.

Wacht zelf nog op deze cases http://nl.aliexpress.com/...9.html?recommendVersion=1

[skipper79]

@sweebee, dit lijkt een andere oplossing dan je hier laat zien. Ik zie volgens mij nu een toepassing met ander component (het bordje rechts op de foto)??!
Ik wil de case gebruiken met de ATtiny85.

[ Voor 15% gewijzigd door skipper79 op 23-04-2015 16:23 ]

[sweebee]

skipper79 schreef op donderdag 23 april 2015 @ 16:21:
@sweebee, dit lijkt een andere oplossing dan je hier laat zien. Ik zie volgens mij nu een toepassing met ander component (het bordje rechts op de foto)??!
Ik wil de case gebruiken met de ATtiny85.

Klopt, die met de attiny is een 433mhz sensor. Ik heb hem met de NRF24 nog niet goed aan de praat. Hij gaat wel in sleep en zend mooi, maar na een interrupt herstart die zichzelf de hele tijd.

Dus die ik in die case heb zitten is een Arduino Pro Mini 3.3v met een NRF24.

Die foto die jij stuurde is een attiny85 met een 433mhz transmitter. Die heb ik ook in gebruik in een tupperware doosje Maar die plaats ik straks in een mooie ronde behuizing. Ziet er wat mooier uit aan het plafond.

[ Voor 5% gewijzigd door sweebee op 23-04-2015 16:58 ]

[KennieNL]

sweebee schreef op donderdag 23 april 2015 @ 16:58:
[...]


Klopt, die met de attiny is een 433mhz sensor. Ik heb hem met de NRF24 nog niet goed aan de praat. Hij gaat wel in sleep en zend mooi, maar na een interrupt herstart die zichzelf de hele tijd.

Dus die ik in die case heb zitten is een Arduino Pro Mini 3.3v met een NRF24.

Die foto die jij stuurde is een attiny85 met een 433mhz transmitter. Die heb ik ook in gebruik in een tupperware doosje Maar die plaats ik straks in een mooie ronde behuizing. Ziet er wat mooier uit aan het plafond.

Waar heb jij je NRF24's vandaan?
Heb er via ebay besteld, maar heb 3x Si24R1 gekregen en 1x met NRF24L01 en ik denk 0338RM? op de chip.

[sweebee]

Via link op mysensors webshop. Dan heb je sowieso de goede.

[mr.smith]

Weet iemand of er misschien iets meer informatie te vinden is over het "rule" systeem?
Ik ben er namelijk nog niet achter hoe bijvoorbeeld de trigger functie werkt, of de every of random functie.
Kan er ook niet veel documentatie over vinden behalve deze pagina :
http://pimatic.org/guide/usage/rules/

[sweebee]

mr.smith schreef op vrijdag 24 april 2015 @ 21:59:
Weet iemand of er misschien iets meer informatie te vinden is over het "rule" systeem?
Ik ben er namelijk nog niet achter hoe bijvoorbeeld de trigger functie werkt, of de every of random functie.
Kan er ook niet veel documentatie over vinden behalve deze pagina :
http://pimatic.org/guide/usage/rules/

Een trigger wordt alleen uitgevoerd op het moment dat een variabele veranderd.

Voorbeeld: if trigger: switch1 is on and switch2 is false Then.

wanneer switch1 On is en ik switch2 verander naar false dan gebeurt er niets omdat switch1 niet op dat moment getriggerd is. Haal ik trigger weg dan doet die het wel aangezien die kijkt of switch1 On is, en dus niet alleen op het trigger moment doet.

Every kun je bijv voor tijd gebruiken:

If Every 5 minutes Then ...

Dan doet die iets elke 5 minuten.

Met random kun je een random getal genereren voor bijvoorbeeld tijd:

Then after random(0, 10) minutes turn light1 On.

Hij genereert een getal tussen 0 en 10.

[clogie886]

Sinds 2 weken heb ik Pimac draaien op een Raspberry Pi, model B, version 2. Draait nu met OpenWeather, Sunrise, Sysinfo, Links, Shell Execute, Mail en 4 * DHT11 zonder problemen. Wil nu ook gebruik gaan maken van LED's en een motor aansturen en als ik kijk naar mijn Gertboard lijkt mij dat een prima board om hiermee Pimatic 'eenvoudig' uit te breiden.

Zijn er tweakers die hier ervaring mee hebben?

[Koffie]

Wat voor LED's en motor heb je het over ?

[mr.smith]

sweebee schreef op vrijdag 24 april 2015 @ 22:08:
[...]


Een trigger wordt alleen uitgevoerd op het moment dat een variabele veranderd.

Voorbeeld: if trigger: switch1 is on and switch2 is false Then.

wanneer switch1 On is en ik switch2 verander naar false dan gebeurt er niets omdat switch1 niet op dat moment getriggerd is. Haal ik trigger weg dan doet die het wel aangezien die kijkt of switch1 On is, en dus niet alleen op het trigger moment doet.

Every kun je bijv voor tijd gebruiken:

If Every 5 minutes Then ...

Dan doet die iets elke 5 minuten.

Met random kun je een random getal genereren voor bijvoorbeeld tijd:

Then after random(0, 10) minutes turn light1 On.

Hij genereert een getal tussen 0 en 10.

Hier kom ik al heel ver mee bedankt!

Maar mag ik vragen waar je deze informatie vandaan hebt?
Ik ben die random, every en trigger functies tegen gekomen door het pimatic forum door te spitten, af en toe zie je daar een stukje van deze rules voorbij komen.
Maar een beetje heldere uitleg hier over had ik tot nu toe nog niet gezien.

[sweebee]

mr.smith schreef op zaterdag 25 april 2015 @ 07:42:
[...]


Hier kom ik al heel ver mee bedankt!

Maar mag ik vragen waar je deze informatie vandaan hebt?
Ik ben die random, every en trigger functies tegen gekomen door het pimatic forum door te spitten, af en toe zie je daar een stukje van deze rules voorbij komen.
Maar een beetje heldere uitleg hier over had ik tot nu toe nog niet gezien.

Vooral ervaring Maar je hebt gelijk, er zijn de laatste tijd steeds meer functies bij gekomen in de rules en die staan niet op de website.

[clogie886]

Koffie schreef op zaterdag 25 april 2015 @ 07:24:
Wat voor LED's en motor heb je het over ?

- Waterpomp, 220V - 25W (voor de vijver)
- de led's op de Gertboard (12 stuks)

[Memphisto]

Sinds kort ook begonnen met pimatic. Ik heb de manual gevolgd die op forum.pimatic.org staat.
Dus een opstelling gemaakt met een breadboard, Arduino nano clone en een transmitter / receiver setje.
Alles wordt netjes herkent binnen pimatic en ik ontvang, als ik de lampen schakel met de KAKU zender, de meldingen netjes in de pimatic logs.
Dus hieruit maak ik op dat in ieder geval de receiver goed werkt.

Dus diverse instellingen overgenomen van de logs en een aantal devices aangemaakt. Echter als ik de lampen probeer te schakelen via pimatic werkt het niet. In de logs verschijnt ook geen melding...

Allereerst een plaatje van de (hardware) setup (ik hoop dat ik dit goed gedaan heb, ik heb nul ervaring met elektra... ):



Relevante code tbv de plugin:

code:

    {
      "plugin": "homeduino",
      "driver": "serialport",
      "driveroptions": {
        "serialDevice": "/dev/ttyUSB0",
        "baudrate": 115200
      },
      "receiverPin": 0,
      "transmitterPin": 4
    }

Relevante code tbv de devices:

code:

  "devices": [
    {
      "id": "Eetkamerlamp",
      "name": "Eetkamerlamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch1",
          "options": {
            "id": 15267566,
            "unit": 0
          }
        }
      ]
    },
    {
      "id": "Stalamp",
      "name": "Stalamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch1",
          "options": {
            "id": 15267566,
            "unit": 1
          }
        }
      ]
    }
  ],

De eetkamerlamp wordt geschakeld middels de KAKU ACM-100
De stalamp wordt geschakeld middels de KAKU APA3-1500R

Na veel zoeken kom ik er niet aan uit wat er mis gaat..
Zien jullie wellicht waar ik in de fout ga?

[sweebee]

Memphisto schreef op zaterdag 25 april 2015 @ 20:09:
Sinds kort ook begonnen met pimatic. Ik heb de manual gevolgd die op forum.pimatic.org staat.
Dus een opstelling gemaakt met een breadboard, Arduino nano clone en een transmitter / receiver setje.
Alles wordt netjes herkent binnen pimatic en ik ontvang, als ik de lampen schakel met de KAKU zender, de meldingen netjes in de pimatic logs.
Dus hieruit maak ik op dat in ieder geval de receiver goed werkt.

Dus diverse instellingen overgenomen van de logs en een aantal devices aangemaakt. Echter als ik de lampen probeer te schakelen via pimatic werkt het niet. In de logs verschijnt ook geen melding...

Allereerst een plaatje van de (hardware) setup (ik hoop dat ik dit goed gedaan heb, ik heb nul ervaring met elektra... ):

[afbeelding]

Relevante code tbv de plugin:

code:

    {
      "plugin": "homeduino",
      "driver": "serialport",
      "driveroptions": {
        "serialDevice": "/dev/ttyUSB0",
        "baudrate": 115200
      },
      "receiverPin": 0,
      "transmitterPin": 4
    }

Relevante code tbv de devices:

code:

  "devices": [
    {
      "id": "Eetkamerlamp",
      "name": "Eetkamerlamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch1",
          "options": {
            "id": 15267566,
            "unit": 0
          }
        }
      ]
    },
    {
      "id": "Stalamp",
      "name": "Stalamp",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch1",
          "options": {
            "id": 15267566,
            "unit": 1
          }
        }
      ]
    }
  ],

De eetkamerlamp wordt geschakeld middels de KAKU ACM-100
De stalamp wordt geschakeld middels de KAKU APA3-1500R

Na veel zoeken kom ik er niet aan uit wat er mis gaat..
Zien jullie wellicht waar ik in de fout ga?

Vreemd, als je een lamp aanzet in Pimatic moet er een ACK bericht verschijnen in je log file.

[Memphisto]

Helaas, geen ACK melding in de logs.

Bij het opstarten zie ik het volgende in de logs:

code:

20:54:30.438 2015-04-25 Saturday
20:54:51.888 [pimatic] info: Starting pimatic version 0.8.66
20:54:56.786 [pimatic] info: Loading plugin: "pimatic-cron" (0.8.5)
20:54:59.468 [pimatic] info: Loading plugin: "pimatic-mobile-frontend" (0.8.62)
20:55:04.598 [pimatic] info: Loading plugin: "pimatic-weather" (0.8.15)
20:55:10.550 [pimatic] info: Loading plugin: "pimatic-homeduino" (0.8.51)
20:55:14.786 [pimatic-cron] info: the time is: Sat Apr 25 2015 20:55:14 GMT+0200 (CEST)
20:55:16.192 [pimatic] info: New device "Eetkamerlamp"...
20:55:16.359 [pimatic] info: New device "Stalamp"...
20:55:17.392 [pimatic-mobile-frontend] info: packing static assets
20:55:19.200 [pimatic-mobile-frontend] info: packing static assets finished
20:55:19.235 [pimatic-mobile-frontend] info: rendering html
20:55:47.829 [pimatic-mobile-frontend] info: rendering html finished
20:55:48.038 [pimatic] info: Listening for HTTP-request on port 80...
20:55:48.218 [pimatic-homeduino] info: Connected to homeduino device.

Ziet er goed uit lijkt me?
Als ik een lamp via pimatic probeer te schakelen zie ik op de nano clone wel de rx en tx lampjes knipperen, er wordt dus wel gecommuniceerd met/naar de nano.
Echter geen resultaat.

Het valt me ook op dat niet altijd alle signalen worden opgevangen als ik met de KAKU transmitter een lamp schakel. Vaak zie ik de signalen niet als ik de lamp aan zet, maar wel als ik de lamp weel uit zet...

Zou er dan toch iets in de bekabeling mis zijn? Of wellicht iets met het receiver / transmitter setje?

[Gijs zijn Baas]

Per opdracht moet je wel een andere waarde invullen "id": 15267566,
Kijk eerst wat voor code je ontvangt van de afstandsbediening

[Memphisto]

Gijs zijn Baas schreef op zaterdag 25 april 2015 @ 21:41:
Per opdracht moet je wel een andere waarde invullen "id": 15267566,
Kijk eerst wat voor code je ontvangt van de afstandsbediening

Hmm, die begrijp ik niet helemaal.
Als ik de logs erbij pak en achtereenvolgens de eetkamerlamp en de stalamp schakel krijg ik het volgende,

Eetkamerlamp:

code:

debug [pimatic-homeduino]: switch1: { id: 15267566, all: false, state: true, unit: 0 }

Stalamp

code:

debug [pimatic-homeduino]: switch1: { id: 15267566, all: false, state: true, unit: 1 }

Ze worden door dezelfde KAKU zender geschakeld. Vandaar denk ik dat het "id" hetzelfde is en de "unit" het verschil maakt(?)..

[KennieNL]

Memphisto schreef op zaterdag 25 april 2015 @ 21:52:
[...]


Hmm, die begrijp ik niet helemaal.
Als ik de logs erbij pak en achtereenvolgens de eetkamerlamp en de stalamp schakel krijg ik het volgende,

Eetkamerlamp:

code:

debug [pimatic-homeduino]: switch1: { id: 15267566, all: false, state: true, unit: 0 }

Stalamp

code:

debug [pimatic-homeduino]: switch1: { id: 15267566, all: false, state: true, unit: 1 }

Ze worden door dezelfde KAKU zender geschakeld. Vandaar denk ik dat het "id" hetzelfde is en de "unit" het verschil maakt(?)..

Elke zender heeft een apart id... maar een zender met meerdere knopjes zal idd elke keer een andere unit uitzenden.

Wat voor 433mhz zender/ontvanger gebruik je?

[Memphisto]

KennieNL schreef op zondag 26 april 2015 @ 18:49:
[...]


Elke zender heeft een apart id... maar een zender met meerdere knopjes zal idd elke keer een andere unit uitzenden.

Wat voor 433mhz zender/ontvanger gebruik je?

Qua zender gebruik ik op dit moment gebruik ik de KAKU AYCT-102.
Ik heb daarnaast ook nog een KAKU APA3-1500R liggen, welke ik ook nog kan proberen.

De KAKU ontvangers zijn zoals eerder hierboven genoemd de KAKU ACM-100 & KAKU APA3-1500R.

Op de breadboard heb ik de KXD10036 (zender) en de RXB6 (ontvanger) zitten.

[ Voor 19% gewijzigd door Memphisto op 26-04-2015 20:04 ]

[Dr.Roelski]

Mijn eerste pogingen om met mn pi2 en homeduino wat lampen te schakelen is gelukt. Woohoo!
Tijd gebaseerd schakelen inmiddels ook gelukt (oeps, was eerst vergeten tijdzone correct te zetten) en op de pagina lokale weer. Tot zo ver perfect.
Volgende uitdaging: (digitale) RGB snoer op de arduino koppelen en deze via pimatic aansturen. Gaat even duren, maar moet lukken.
Weet iemand of het mogelijk is de schakelmomenten van sunrise plugin (zoals dawn en dusk e.d.) als tijd weer te geven op de pagina? Ik krijg het niet voor elkaar.

[sweebee]

Dr.Roelski schreef op maandag 27 april 2015 @ 14:37:
Mijn eerste pogingen om met mn pi2 en homeduino wat lampen te schakelen is gelukt. Woohoo!
Tijd gebaseerd schakelen inmiddels ook gelukt (oeps, was eerst vergeten tijdzone correct te zetten) en op de pagina lokale weer. Tot zo ver perfect.
Volgende uitdaging: (digitale) RGB snoer op de arduino koppelen en deze via pimatic aansturen. Gaat even duren, maar moet lukken.
Weet iemand of het mogelijk is de schakelmomenten van sunrise plugin (zoals dawn en dusk e.d.) als tijd weer te geven op de pagina? Ik krijg het niet voor elkaar.

Alstu: http://forum.pimatic.org/...ce-via-shellsensor-plugin

[Dr.Roelski]

sweebee schreef op maandag 27 april 2015 @ 16:25:
[...]


Alstu: http://forum.pimatic.org/...ce-via-shellsensor-plugin

Thanx, maar helaas kan ik daar geen dusk of nauticaldusk uit halen wat al wel met http://www.pimatic.org/plugins/pimatic-sunrise/ mogelijk is (maar dan alleen als if 1 min after dusk enz..).
Helaas kan deze niet opnieuw in een variabele gezet worden. Arghhh!.....hmmm... ffff verder zoeken

[JBS]

Koffie schreef op dinsdag 14 april 2015 @ 16:58:
Het zijn gewoon opplak schakelaars van KaKu, kun je dus ook bij de Gamma halen
Wat je moet voorkomen is het maken van rules bestaande uit "en dan dit en dan zus en dan zo en dan ook nog dat".

- Defineer de plakschakelaar in pimatic
- maak een dummy device aan met de naam "alle lampen"
- maak een rule aan welke de device "alle lampen" op ON of OFF zet bij schakelen van de KaKu switch
- Maak per lamp een rule aan welke kijkt naar de stand van de "alle lampen" device, om te bepalen of hij iets moet doen

Dat klinkt goed. Worden door het schakelen via deze KaKu plak schakelaar ook de switches van de betreffende lampen op ON of OFF gezet in de pimatic interface?

[FicoF]

Is er ook een dummy howto beschikbaar voor raspberry en pimatic? De uitleg op pimatic vind ik nogal mager. http://pimatic.org/guide/getting-started/configuration/

[Jan - Kees]

Op het forum van pimatic staan een aantal how-to's:

http://forum.pimatic.org/category/18/howto-pimatic

[FicoF]

Alles werkt hier ondertussen, lampen schakelt ie mooi.

Mijn rolluik schakel ik nu met een ASUN-650 van klik aan klik uit. Die wil ik uiteraard ook met Pimatic bedienen alleen die ziet deze als gewone switch1. Het is nu dus een aan/uit schakelaar die het rolluik dicht of open zet.

Ik wil graag een knop open en tijdens dat proces een stop commando geven. Dus dat het luik half open gaat. Op de AB van KaKu is dat het commando AAN nog een keer indrukken, maar kan dit zo niet vinden op het forum. Iemand een idee?

Debugcode:

[sweebee]

FicoF schreef op zaterdag 02 mei 2015 @ 14:49:
Alles werkt hier ondertussen, lampen schakelt ie mooi.

Mijn rolluik schakel ik nu met een ASUN-650 van klik aan klik uit. Die wil ik uiteraard ook met Pimatic bedienen alleen die ziet deze als gewone switch1. Het is nu dus een aan/uit schakelaar die het rolluik dicht of open zet.

Ik wil graag een knop open en tijdens dat proces een stop commando geven. Dus dat het luik half open gaat. Op de AB van KaKu is dat het commando AAN nog een keer indrukken, maar kan dit zo niet vinden op het forum. Iemand een idee?

Debugcode:
[afbeelding]

Probeer deze eens:

code:

{
  "id": "shutter-controller",
  "name": "Shutter Controller",
  "class": "HomeduinoRFShutter",
  "protocols": [{
    "name": "switch1",
    "options": {
      "unit": 1,
      "id": 13311826
    }
  }]
}

[FicoF]

sweebee schreef op zaterdag 02 mei 2015 @ 16:02:
[...]


Probeer deze eens:

code:

{
  "id": "shutter-controller",
  "name": "Shutter Controller",
  "class": "HomeduinoRFShutter",
  "protocols": [{
    "name": "switch1",
    "options": {
      "unit": 1,
      "id": 13311826
    }
  }]
}

Wauw, thanks, dat werkt. Nu nog wel verkeerd om (down is omhoog ) , maar dat zoek ik wel even zelf uit verder.

[Memphisto]

In navolging van wat ik eerder hierboven postte ben ik nog wat verder gaan prutsen.
Alleerst Raspbian en pimatic opnieuw geïnstalleerd.
Daarnaast heb ik de jumper-wires op de bread-board vervangen en de manier van aansluiten aangepast.
Waar ik eerder sommige acties niet ontving (niet zichtbaar in de logs) lijkt dat nu sterk verbetert.

Ik kan echter nog steeds alleen maar gebruik maken van de (debug) logs in de gui en niet in de terminal.
Ondanks dat ik debugging heb aangezet in de config:

code:

  "settings": {
    "debug": true,
    "loglevel": "debug",
    "httpServer": {
      "enabled": true,
      "port": 80
    },

Ook in de gui verdwijnen de debug logs zodra ik de pagina ververs...

Voor de volledigheid post ik ook maar even mijn config op pastebin gezet.

Ik krijg ook geen ACK meldingen in de debug log als ik via pimatic een lamp probeer te schakelen...

[sweebee]

Memphisto schreef op maandag 04 mei 2015 @ 20:56:
In navolging van wat ik eerder hierboven postte ben ik nog wat verder gaan prutsen.
Alleerst Raspbian en pimatic opnieuw geïnstalleerd.
Daarnaast heb ik de jumper-wires op de bread-board vervangen en de manier van aansluiten aangepast.
Waar ik eerder sommige acties niet ontving (niet zichtbaar in de logs) lijkt dat nu sterk verbetert.

Ik kan echter nog steeds alleen maar gebruik maken van de (debug) logs in de gui en niet in de terminal.
Ondanks dat ik debugging heb aangezet in de config:

code:

  "settings": {
    "debug": true,
    "loglevel": "debug",
    "httpServer": {
      "enabled": true,
      "port": 80
    },

Ook in de gui verdwijnen de debug logs zodra ik de pagina ververs...

Voor de volledigheid post ik ook maar even mijn config op pastebin gezet.

Ik krijg ook geen ACK meldingen in de debug log als ik via pimatic een lamp probeer te schakelen...

Ik heb ook dat de debug logs verdwijnen als ik de pagina vernieuw. daarom doe ik het altijd vanuit de terminal, is sowieso handiger vind ik. voorbeeld:

code:

tail -f /home/pi/pimatic-app/pimatic-daemon.log

Laat dit even open staan en stuur eens een device. Ik krijg bijvoorbeeld:

code:

21:31:09.654 [pimatic-homeduino] debug: Sending Protocol: switch12 id: 9983 unit: 3 all: false state: true Pin: 4 Repeats: 7
21:31:10.699 [pimatic-homeduino] debug: data: "ACK"

[ Voor 9% gewijzigd door sweebee op 04-05-2015 21:31 ]

[Memphisto]

sweebee schreef op maandag 04 mei 2015 @ 21:20:
[...]


Ik heb ook dat de debug logs verdwijnen als ik de pagina vernieuw. daarom doe ik het altijd vanuit de terminal, is sowieso handiger vind ik. voorbeeld:

code:

tail -f /home/pi/pimatic-app/pimatic-daemon.log

Laat dit even open staan en stuur eens een device. Ik krijg bijvoorbeeld:

code:

21:31:09.654 [pimatic-homeduino] debug: Sending Protocol: switch12 id: 9983 unit: 3 all: false state: true Pin: 4 Repeats: 7
21:31:10.699 [pimatic-homeduino] debug: data: "ACK"

Dank voor je antwoord. Heb 15+ jaar ervaring met (debian) linux, dus de werking van de diverse tools als tail is me niet vreemd.
Echter wat ik ook probeer, ik krijg geen debug meldingen in de pimatic-daemon.log.
Deze geeft enkel de volgende meldingen tijdens het opstarten:

code:

20:10:15.175 2015-05-04 Monday
20:10:35.484 [pimatic] info: Starting pimatic version 0.8.66
20:10:40.439 [pimatic] info: Loading plugin: "pimatic-cron" (0.8.5)
20:10:43.374 [pimatic] info: Loading plugin: "pimatic-mobile-frontend" (0.8.62)
20:10:48.344 [pimatic] info: Loading plugin: "pimatic-weather" (0.8.15)
20:10:54.181 [pimatic] info: Loading plugin: "pimatic-homeduino" (0.8.51)
20:10:59.044 [pimatic-cron] info: the time is: Mon May 04 2015 20:10:59 GMT+0200 (CEST)
20:11:00.678 [pimatic] info: New device "Eetkamerlamp"...
20:11:00.875 [pimatic] info: New device "Stalamp"...
20:12:21.832 [pimatic] info: Listening for HTTP-request on port 80...
20:12:22.003 [pimatic-homeduino] info: Connected to homeduino device.

En verder blijft het stil... Ongeacht of ik via Pimatic of de KAKU zender probeer te schakelen.

[sweebee]

Heel vreemd, misschien moet je even een issue plaatsen op de github pagina van Pimatic. Sweetpi of icesory(programmeur van homeduino) kan je daar wel bij helpen.

[lolgast]

Sinds enige tijd ben ik er eindelijk hoe ik mijn Marantz versterker kan aansturen vanuit Pimatic. Nu komt de volgende stap en wil ik bepaalde acties alleen verzenden naar de Marantz als deze van toepassing zijn. Bijvoorbeeld een aan-signaal alleen als hij nog niet aanstaat.
De Marantz is middels Xml-bestanden uit te lezen, maar ik krijg het niet voor elkaar om deze als output in Pimatic te krijgen. Wie maakt me los?
Voorbeeld van zo'n XML-file is hier te vinden: XML. Deze is simpel op te vragen door te browsen naar de Marantz, in mijn geval http://192.168.0.51/gofor...MainZoneXmlStatusLite.xml

Ik zou bijvoorbeeld te Powerstate willen weergeven in Pimatic en op basis daarvan regels wel of niet willen uitvoeren. Via curl krijg ik het niet voor elkaar, script crashed bij starten Pimatic als ik iets toevoeg waarvan ik denk dat het zou moeten werken.

[Koffie]

Via wget je XML naar binnen halen, en via een tooltje (awk, xmllint, xmlstarlet) de waarde van je power uitlezen en gebruiken voor een shell-device

[mymind*]

Momenteel heb ik pimatic draaien om mijn klik aan klik uit te bedienen. Dit werkt perfect, Maar ik wil eigenlijk eens met z-wave experimenteren. Voordat ik een Razberry bestel heb ik nog een vraagje:

Is het mogelijk om een razberry zender tegelijkertijd te gebruiken met de arduino 433MHz oplossing? Het zou mooi zijn als ik ze naast elkaar kan gebruiken.

[CurlyMo]

Ja, dat kan. Ondersteund pimatic zelf al z-wave of wou je dat met een tweede daemon gaan draaien?

[mymind*]

CurlyMo schreef op woensdag 06 mei 2015 @ 00:38:
Ja, dat kan. Ondersteund pimatic zelf al z-wave of wou je dat met een tweede daemon gaan draaien?

Ik dacht de pimatic-z-way plug-in te gebruiken.

[lolgast]

Koffie schreef op dinsdag 05 mei 2015 @ 23:07:
Via wget je XML naar binnen halen, en via een tooltje (awk, xmllint, xmlstarlet) de waarde van je power uitlezen en gebruiken voor een shell-device

Ik voel er weinig voor om de file continu naar pimatic toe te halen en dan pas uit te lezen. Dit zorgt voor doelloze netwerkbelasting en zorgt voor vertraging bij het uitlezen, omdat je eerst periodiek de file moet kopieren en daarna pas kan laten uitlezen.

Je hebt wel me wel op het juiste spoor gebruikt met awk. Ik heb nu een nieuw device gemaakt

code:

    {
      "id": "marantz-status",
      "name": "Marantz Status",
      "class": "ShellSensor",
      "attributeName": "text",
      "attributeType": "string",
      "attributeUnit": "",
      "command": "curl -s http://192.168.0.51/goform/formMainZone_MainZoneXmlStatusLite.xml | awk -F '[<>]'  '/Power/{print $5}'",
      "interval": 600000
    },

Deze geeft keurig in Pimatic aan of mijn Marantz aan of juist uit staat:

Bedankt

[bdu]

Het bereik van pimatic icm homeduino is voor mij niet genoeg om van zolder naar de begane grond te zenden en ontvangen. Wat gebruiken jullie om dit bereik te vergroten?

[boppos]

bdu schreef op donderdag 07 mei 2015 @ 09:51:
Het bereik van pimatic icm homeduino is voor mij niet genoeg om van zolder naar de begane grond te zenden en ontvangen. Wat gebruiken jullie om dit bereik te vergroten?

Ben ik ook heel benieuwd naar!
Ik wil ook beginnen aan pimatic en de onderdeeltjes zijn dan ook onderweg naar mijn huis.

Wat ik me echter afvroeg is er enige ondersteuning voor IP camera's of weet iemand waar ik hier iets over kan vinden?

En bij Homewizzard zie ik ook wind meters, regensensors, ect. is er iemand dit dit ook met zijn/haar pimatic heeft toegepast? (zou wel makkelijk zijn voor de zonnewering)

[ Voor 28% gewijzigd door boppos op 08-05-2015 15:31 ]

[CurlyMo]

Ik weet niet of pimatic al een netwerk adhoc netwerk mogelijkheid heeft, zo ja, dan gebruik je dat. Je kan anders ook overwegen om pilight te draaien.

[Roland_Megens]

Hi all,

ben net aan de slag met Raspberry Pi en een Keyes Funduino 8R1A
(https://skyduino.files.wordpress.com/2012/05/p1040737.jpg)

Met python / shell scriptjes en Apache-PHP kan ik de relais bedienen.

Pimatic is inmiddels geinstalleerd alleen ik heb nu ff geen idee hoe ik verder moet.

Relais toevoegen in Pimatic, zoja, hoe?
1 relais moet als tijdschakelaar gaan dienen, wat ik eventueel moet kunnen overrulen moet een knop / switch.

Inmiddels gevonden, volgende toegevoegd bij devices[]
{
"id": "poort",
"class": "GpioSwitch",
"name": "Poort tijdschakelaar",
"gpio": 17
},

Nu ook de cron taak te pakken:
https://www.dropbox.com/s...%20om%2015.40.35.png?dl=0

Ik moet zeggen, eerste start met pimatic valt / viel niet mee, maar daarna is het wel te doen, beetje moeilijk om een overzicht in mogelijkheden te vinden.

Grt Roland

[ Voor 34% gewijzigd door Roland_Megens op 09-05-2015 15:46 ]

[Nelus82]

Ik zou graag pimatic willen gebruiken al thermostaat (stadsverwarming).

Denken jullie dat het mogelijk is om de E-thermostaat van Essent er ook nog naast te laten draaien? Heeft iemand hier ervaring mee?

[dj-dano]

Is er al enig zich wanneer de /#edit-device page weer terug in beeld komt. Ik mis die optie best wel en zeker in mijn test opstelling scheelt toch een hoop gedoe.

[sweebee]

Roland_Megens schreef op vrijdag 08 mei 2015 @ 23:40:
Hi all,

ben net aan de slag met Raspberry Pi en een Keyes Funduino 8R1A
(https://skyduino.files.wordpress.com/2012/05/p1040737.jpg)

Met python / shell scriptjes en Apache-PHP kan ik de relais bedienen.

Pimatic is inmiddels geinstalleerd alleen ik heb nu ff geen idee hoe ik verder moet.

Relais toevoegen in Pimatic, zoja, hoe?
1 relais moet als tijdschakelaar gaan dienen, wat ik eventueel moet kunnen overrulen moet een knop / switch.

Inmiddels gevonden, volgende toegevoegd bij devices[]
{
"id": "poort",
"class": "GpioSwitch",
"name": "Poort tijdschakelaar",
"gpio": 17
},

Nu ook de cron taak te pakken:
https://www.dropbox.com/s...%20om%2015.40.35.png?dl=0

Ik moet zeggen, eerste start met pimatic valt / viel niet mee, maar daarna is het wel te doen, beetje moeilijk om een overzicht in mogelijkheden te vinden.

Grt Roland

Klopt, als je er net mee start is het best lastig. Maar hier krijg je vanzelf handigheid in en kom je er achter hoe krachtig pimatic eigenlijk is

dj-dano schreef op zaterdag 09 mei 2015 @ 18:40:
Is er al enig zich wanneer de /#edit-device page weer terug in beeld komt. Ik mis die optie best wel en zeker in mijn test opstelling scheeld toch een hoop gedoe.

sweetpi zei dat die er mee bezig was. Maar het duurt idd nu wel lang. Er zijn sowieso weinig updates geweest de laatste tijd, maar hij zei dat hij met een grote update bezig was.

[ Voor 57% gewijzigd door sweebee op 09-05-2015 19:48 ]

[Aneco]

sweebee schreef op woensdag 01 april 2015 @ 17:48:
Zelf eens een ikea hack uitgevoerd

Een moodlight die aangestuurd wordt via een 2.4Ghz nrf (mysensors) en pimatic.

Hardware:

Ikea Fado
Neopixel ring 16
Arduino Pro Mini 3.3v
NRF24

's Avond geeft het een mooi licht.
[video]

Sinds een paar weken ben ik ook aan het spelen met pimatic en 433 MHZ spul. na het nodige lezen, worden de nodige lampen al met rules geschakeld e.d. Heb nu via de mysensors store de nodige hardware besteld om daar verder mee te gaan.

Lijkt me gaaf om ook zo'n mood light van Sweebee te maken. Heb zelfs al een led ring besteld. Het schema en code heb ik helaas niet op internet kunnen vinden . Vraag aan Sweebee of je het schema en de code wilt sharen .

Thanks

Oeps iets beter gelezen
Via de adafruit site de library met een aantal voorbeelden op github gevonden https://github.com/adafruit/Adafruit_NeoPixel

Ben nog benieuwd naar de integratie met pimatic
Deze staat op

[ Voor 11% gewijzigd door Aneco op 09-05-2015 22:01 ]

[sweebee]

Aneco schreef op zaterdag 09 mei 2015 @ 20:21:
[...]


Sinds een paar weken ben ik ook aan het spelen met pimatic en 433 MHZ spul. na het nodige lezen, worden de nodige lampen al met rules geschakeld e.d. Heb nu via de mysensors store de nodige hardware besteld om daar verder mee te gaan.

Lijkt me gaaf om ook zo'n mood light van Sweebee te maken. Heb zelfs al een led ring besteld. Het schema en code heb ik helaas niet op internet kunnen vinden . Vraag aan Sweebee of je het schema en de code wilt sharen .

Thanks

alstu https://github.com/sweebe...o/Moodlight/Moodlight.ino

deze sketch heeft 4 sensoren.

sensor 0: VAR_1: hier kan een hexcode naar gestuurd worden bijv 00FF00. Het probleem is alleen dat pimatic nog geen colorpicker device heeft, maar hier wordt aangewerkt.

sensor 1: dimmer: dit is gewoon een dimmer met de kleur rood die ik in pimatic gebruik.
sensor 2: dimmer groen
sensor 3: dimmer blauw

Gebruik nu dus de dimmers omdat pimatic nog geen colorpicker device heeft. Met rules en dummyknoppen kun je wel direct naar een bepaalde kleur. bijv:

code:

if button1 is pressed then dim mood-r to 40% and dim mood-g to 80% and dim mood-b to 30%

[Aneco]

sweebee schreef op zaterdag 09 mei 2015 @ 22:03:
[...]


alstu https://github.com/sweebe...o/Moodlight/Moodlight.ino

deze sketch heeft 4 sensoren.

sensor 0: VAR_1: hier kan een hexcode naar gestuurd worden bijv 00FF00. Het probleem is alleen dat pimatic nog geen colorpicker device heeft, maar hier wordt aangewerkt.

sensor 1: dimmer: dit is gewoon een dimmer met de kleur rood die ik in pimatic gebruik.
sensor 2: dimmer groen
sensor 3: dimmer blauw

Gebruik nu dus de dimmers omdat pimatic nog geen colorpicker device heeft. Met rules en dummyknoppen kun je wel direct naar een bepaalde kleur. bijv:

code:

if button1 is pressed then dim mood-r to 40% and dim mood-g to 80% and dim mood-b to 30%

Helemaal top Nu nog ff wachten dat ik het mysensors spul binnen heb, dan kan ik er mee aan de slag

[Nelus82]

Is het mogelijk om een correctie uit te voeren op de temperatuur output van een 'HomeduinoRFWeatherStation'?

[sweebee]

Nelus82 schreef op zondag 10 mei 2015 @ 16:50:
Is het mogelijk om een correctie uit te voeren op de temperatuur output van een 'HomeduinoRFWeatherStation'?

Voor zover ik weet niet, maar ik heb het volgende:

code:

{
      "id": "sensor1",
      "name": "Sensor 1",
      "class": "HomeduinoRFTemperature",
      "protocols": [
        {
          "name": "weather1",
          "options": {
            "id": 115,
            "channel": 1
          }
        }
      ]
    },
{
      "id": "kamers-links-temp",
      "name": "Kantoor & studio",
      "class": "VariablesDevice",
      "variables": [
        {
          "name": "Temperatuur kantoor",
          "expression": "($sensor1.temperature + 0.4)",
          "type": "number"
        }
      ]
    }

[Nelus82]

Held!

[AcIDeR]

Hallo,

Ik heb nu enkele dagen de benodige hardware in huis, opgebouwd en ben aan het testen.
Zenden lijkt te werken, op basis van de logging.

Echter ontvang ik niks.
Na meerdere installaties, blijft dit niet functioneren.

Zojuist mijn reciever eens goed bekeken en hier staat het getal 315 op het zilveren 'kapje'.
In tegenstelling tot wat op de omschrijving stond van de verkoper, met daarop 433 afgebeeld.

In de technische omschrijving staat een frequentie omschreven van 315 t/m 433, dus zou theoretisch moeten werken?

Zouden jullie eens willen kijken op jullie receiver, welk getal hierop staat?

[Koffie]

Waar heb je je recevier gekocht ?

[AcIDeR]

Ebay:
http://www.ebay.nl/itm/28..._trksid=p3984.m1497.l2649

[Koffie]

Dat is idd de goede receiver. Als daar 315 op staat, hebben ze de verkeerde opgestuurd.

[clogie886]

Ik probeer al een paar dagen 3 DHT11 aan te sluiten op mijn Raspberry Pi maar om de een of ander manier gaat het niet goed. Heb de DHT11 getest via Arduino en daar werken ze alle drie goed dus aan de DHT11 ligt het niet. Sluit ik ze echter aan via mijn kabels die naar de verschillende kamers gaan dan kloppen de waarden voor geen meter, alle drie geven aan 14-15 graden / 150-160% humidity (het zou 30 graden / 60% humidity moeten zijn). Kabels zijn ongeveer 5 - 8 meter lang

DHT11 zijn alle aangesloten op de 5V van de Raspberry Pi.
Config DHT sensors in Pimatic

Java:

   {
      "id": "bedroom",
      "name": "Bedroom",
      "class": "DHTSensor",
      "type": 11,
      "pin": 4,
      "interval": 60000
    },
    {
      "id": "livingroom",
      "name": "Livingroom",
      "class": "DHTSensor",
      "type": 11,
      "pin": 5,
      "interval": 60000
    },
    {
      "id": "outside",
      "name": "Outside",
      "class": "DHTSensor",
      "type": 11,
      "pin": 6,
      "interval": 60000
      }

pin wPi4 => BCM23
pin wPi5 => BCM24
pin wPi6 => BCM25

Het gaat om deze DHT11 sensor die al op een 'bordje zit':

http://www.robotmesh.com/...ature-and-humidity-sensor

Waarom kloppen de waarden niet, zo lang is de kabel niet?

Iemand een idee?

[Koffie]

Zou je gebruik willen maken van de code tags?

[clogie886]

Post aangepast met code tags

[DutchRebl]

Met veel genoegen lees ik je blog en ook de bijdragen op de pimatic fora.
Ik kom er echter niet uit hoe ik mijn Ranex RX2585 setje moet instellen als device.

Op pastebin heb ik mijn config.js device settings gezet, en de logging van alle knoppen op de afstandsbediening.

http://pastebin.com/3MQaAPME7

Met de gekozen device settings gaat mijn lamp nu aan als ik in Pimatic de lamp uit zet. Ook lukt het me om de lamp weer uit te zetten (ON), maar daarna blijft de ontvanger hangen en blijft het ledje aan. Het lijkt er dus op dat ik niet de juiste instellingen gebruik.

Ik kom er echter niet achter wat ik nu moet doen. Moet ik nu het Switch 8 protocol gebruiken? En zo ja hoe dan? Hoe zorg ik er voor dat de juiste programcodes verstuurd worden (B29 = Aan, en F31=Uit).

Na twee dagen puzzelen hoop ik dat iemand me op weg kan helpen.

Bedankt.

[sweebee]

DutchRebl schreef op donderdag 14 mei 2015 @ 23:53:
Met veel genoegen lees ik je blog en ook de bijdragen op de pimatic fora.
Ik kom er echter niet uit hoe ik mijn Ranex RX2585 setje moet instellen als device.

Op pastebin heb ik mijn config.js device settings gezet, en de logging van alle knoppen op de afstandsbediening.

http://pastebin.com/3MQaAPME7

Met de gekozen device settings gaat mijn lamp nu aan als ik in Pimatic de lamp uit zet. Ook lukt het me om de lamp weer uit te zetten (ON), maar daarna blijft de ontvanger hangen en blijft het ledje aan. Het lijkt er dus op dat ik niet de juiste instellingen gebruik.

Ik kom er echter niet achter wat ik nu moet doen. Moet ik nu het Switch 8 protocol gebruiken? En zo ja hoe dan? Hoe zorg ik er voor dat de juiste programcodes verstuurd worden (B29 = Aan, en F31=Uit).

Na twee dagen puzzelen hoop ik dat iemand me op weg kan helpen.

Bedankt.

Waarschijnlijk word je device nog niet ondersteund. Het kan zijn dat het protocol lijkt op een protocol van een andere switch. Maar als dit niet helemaal overeenkomt gaat het fout. Je kunt het beste even je output codes van de devices hier plaatsen en dan kan er een protocol voor gemaakt worden.

[OMX2000]

Ik ben nu een paar dagen aan het rommelen met pimatic op een raspberry pi 2 met een bluetooth 4.0 dongle. Ik wil mijn raspberry uitendelijk mijn hue lampen laten schakelen als ik met mijn iPhone binnen kom lopen.

In theorie is dat makkelijk te doen. Er zijn al tig scripts te vinden die het doen, maar ik hoopte dat pimatic een plugin had die het mogelijk maakt om met een rule een hue lamp aan te schakelen. Nu vind ik op z'n zachtst gezegd de documentatie van pimatic nou niet echt fantastisch. Dus ik hoopte dat iemand hier ervaring heeft met een plugin die dit mogelijk maakt.

[sweebee]

Je kan met de Pimatic-execute plug-in scripts uitvoeren. Of je zult zelf een hue plug-in moeten schrijven mits je verstand hebt van JavaScript en/of coffeescript.

[OMX2000]

sweebee schreef op zondag 24 mei 2015 @ 12:31:
Je kan met de Pimatic-execute plug-in scripts uitvoeren. Of je zult zelf een hue plug-in moeten schrijven mits je verstand hebt van JavaScript en/of coffeescript.

Ik ben mijn oude code om de P1 slimme meter uit te lezen met node van stal aan het halen, en een pub/sub communicatie model toe te passen. Dan ga ik kijken of ik het voor elkaar ga bokaen om een plugin te gaan schrijven voor pimatic. Dit zou relatief eenvoudig moeten zijn.

Ibeacon scannen met node.js heb ik ook voor elkaar buiten pimatic, alleen je wilt een interface hebben waarmee je configureert welke iBeacon id's hij moet gebruiken om een actie te triggeren. Ben nog aan het uitzoeken hoe ik iBeacon + Wifi/SNMP info kan combineren om goed en snel te kunnen bepalen of iemand al dan niet thuis is.

[incmve]

Hier is ook een node-js P1 tool
https://github.com/djjanse/p1uitlezer
Zou mooi zijn als er een plugin komt, zit zelf te wachten op mijn Chinese vrienden voordat ik aan de slag kan.

[sweebee]

Die werken met zo'n gewone p1 > USB kabel.

Edit: ik denk dat ik liever een arduino hier voor gebruik icm de mysensors lib. aangezien de raspberry niet in de meterkast hangt. De mysensors plug-in heeft al een device voor elektriciteit.

[ Voor 70% gewijzigd door sweebee op 27-05-2015 09:03 ]

[Dr.Roelski]

Zie ik nu iets over het hoofd of is er iets vergeten?
Ik wil rgb ledstrip gaan aansturen met pimatc, waarbij ik de strip aansluit via een arduino nano met homeduino. De rgb strip wordt dan met pwm aangestuurd om te dimmen.
Oorspronkelijk dacht ik dat alles geprogrammeerd moest worden, maar toen zag ik dat in homeduino al analogwrite zat https://github.com/pimatic/homeduino, wat eigenlijk pwm is!
Nu de hamvraag.... hoe stel ik dit in in pimatic? Ik kan wel analogread vinden (class HomeduinoAnalogSensor), maar niet de write tegenhanger. Deze zou als ik het goed begrepen heb ook in https://github.com/pimati...b/master/homeduino.coffee moeten staan?
Programmeerklusje voor de komende avonden of zie ik iets over het hoofd?

P.S.: homduino met pimatic draait al tijdje met 433 zender en ontvanger. Super!

[AcIDeR]

Heren,

Inmiddels de juiste ontvangen binnen en systeem werkt erg naar wens!
Gisteren daarom nog 3st 'wallplug' gekocht van het merk Flamingo(Praxis).
Dit is een zgn Elro fabrikaat.

Mijn 433 ontvanger ontvangt het volgende bij schakelen doormiddel van de AB welke bij de set zat:

code:

debug [pimatic-homeduino]: contact1: { id: 186696, all: false, contact: false, unit: 1 }
10:42:02debug [pimatic-homeduino]: pir5: { id: 186696, all: false, presence: true, unit: 1 }
10:42:02debug [pimatic-homeduino]: switch1: { id: 186696, all: false, state: true, unit: 1 }
10:42:01debug [pimatic-homeduino]: received: [ 256, 1340, 2732, 10832 ] 020001000100010001000100010001000101000001010001000001010001000001000101000001010000010001010000010001000100010100000100010001010003
10:42:01debug [pimatic-homeduino]: data: "RF receive 256 2732 1340 10832 0 0 0 0 010002000200020002000200020002000202000002020002000002020002000002000202000002020000020002020000020002000200020200000200020002020003"

Vervolgens zo geconfigureerd:

code:

{
      "id": "plug1",
      "name": "Wallplug 1",
      "class": "HomeduinoRFSwitch",
      "protocols": [
        {
          "name": "switch1",
          "options": {
            "unit": 1,
            "id": 186696
          }
        }
      ]
    },

Dit vind ik tijdens verzending terug in de log van pimatic:

code:

10:43:31debug [pimatic-homeduino]: Sending Protocol: switch1 unit: 1 id: 186696 all: false state: false Pin: 4 Repeats: 7

Echter schakelt de unit niet?

[skipper79]

lolgast schreef op donderdag 05 maart 2015 @ 17:20:
[...]

Om in de huidige trend van zelfquoting te blijven

Het probleem is opgelost. Pimatic draait onder de user root, ik heb de RSA tokens aangevraagd als user pi. Hierdoor stond de RSA token niet in de known_hosts van root en liep het dus spaak. Weer wat geleerd

@lolgast, ik heb hetzelfde probleem. Hoe heb jij dit opgelost? misschien heb je ergens een beschrijving hiervan?!
Wat ik heb gedaan is:
- ingelogd op pimatic pi als root
- volgende commando uitgevoerd

code:

ssh-keygen
 ssh-copy-id pi@<IP remote pi>

- regel uitgevoerd met:

code:

 IF ..... THEN execute "ssh pi@<Remote pi> . /home/pi/camera.sh"

Update: na de volgende aanpassing is het me gelukt.
ipv commando 'ssh-keygen' de commando 'ssh-keygen -t rsa' gebruikt

[ Voor 60% gewijzigd door skipper79 op 31-05-2015 16:16 ]

[dj-dano]

incmve schreef op woensdag 27 mei 2015 @ 08:46:
Hier is ook een node-js P1 tool
https://github.com/djjanse/p1uitlezer
Zou mooi zijn als er een plugin komt, zit zelf te wachten op mijn Chinese vrienden voordat ik aan de slag kan.

Ben ook nog steeds op zoek naar een oplossing. Bij mij hangt al een Pi met P1 kabel en daarnaast heb je nog zo veel meer als youless etc.

[dj-dano]

sweebee schreef op woensdag 27 mei 2015 @ 08:54:
Die werken met zo'n gewone p1 > USB kabel.

Edit: ik denk dat ik liever een arduino hier voor gebruik icm de mysensors lib. aangezien de raspberry niet in de meterkast hangt. De mysensors plug-in heeft al een device voor elektriciteit.

En hoe ziet zo'n opstelling er dan ongeveer uit?

[sweebee]

dj-dano schreef op zondag 31 mei 2015 @ 23:53:
[...]


En hoe ziet zo'n opstelling er dan ongeveer uit?

Ik heb al een mysensors gateway waar ik 5 zelfgemaakte pirs mee uitlees en ik 2 led dimmers mee aanstuur.

Om elektriciteit te meten kun je zo een werkende sketch voor arduino vinden. Integreer je dit met de mysensors library dan kun je de output direct doorsturen naar de gateway. Dit kan prima elke 10 seconden zijn omdat de NRF24l01 die gebruikt wordt voor mysensors niet snel last heeft van flooding.

[Verwijderd]

Beste Tweakers,

Ik vanavond weer bezig geweest met de pimatic.

Ik heb een raspberry pi met een arduino

Elro wallplug.

via de afstandbedieing krijg ik de volgende gegevens bij het drukken op de knop D OFF Wandcontact doos uit.

22:10:28.401 [pimatic-homeduino] doorbell1: { id: 2047, unit: 1397, state: false }
22:10:28.470 [pimatic-homeduino] data: "RF receive 324 1068 10860 0 0 0 0 0 01010101010101010101011001100110010101100110010102"
22:10:28.485 [pimatic-homeduino] received: [ 324, 1068, 10860 ] 01010101010101010101011001100110010101100110010102
22:10:28.516 [pimatic-homeduino] switch2: { houseCode: 31, unitCode: 2, state: false }
22:10:28.527 [pimatic-homeduino] switch3: { houseCode: 31, unitCode: 2, state: true }
22:10:28.537 [pimatic-homeduino] switch4: { unit: 31, id: 2, state: false }
22:10:28.548 [pimatic-homeduino] switch5: { id: 1048238, unit: 0, all: true, state: true }
22:10:28.559 [pimatic-homeduino] switch7: { unit: 7, id: 1, state: true }
22:10:28.570 [pimatic-homeduino] switch15: { id: 337, unit: 0, state: true, all: true }
22:10:28.581 [pimatic-homeduino] switch16: { id: 'A', unit: 1, state: false }
22:10:28.592 [pimatic-homeduino] pir1: { unit: 31, id: 2, presence: true }
22:10:28.603 [pimatic-homeduino] pir2: { unit: 31, id: 31, presence: true }
22:10:28.613 [pimatic-homeduino] contact2: { id: 1048238, contact: false }
22:10:28.624 [pimatic-homeduino] led1: { id: 21, command: 'code:00010100' }
22:10:28.635 [pimatic-homeduino] led2: { id: 21, command: 'code:00010100' }
22:10:28.646 [pimatic-homeduino] led3: { id: 21, command: 'cyan' }
22:10:28.657 [pimatic-homeduino] led4: { id: 21, command: 'code:00010100' }
22:10:28.668 [pimatic-homeduino] doorbell1: { id: 2047, unit: 1397, state: false }

via de afstandbedieing krijg ik de volgende gegevens bij het drukken op de knop D ON Wandcontact doos aan.


22:12:26.626 [pimatic-homeduino] doorbell1: { id: 2047, unit: 1909, state: true }
22:12:26.696 [pimatic-homeduino] data: "RF receive 328 1068 10864 0 0 0 0 0 01010101010101010101011001100110010101100101011002"
22:12:26.711 [pimatic-homeduino] received: [ 328, 1068, 10864 ] 01010101010101010101011001100110010101100101011002
22:12:26.775 [pimatic-homeduino] switch2: { houseCode: 31, unitCode: 2, state: true }
22:12:26.787 [pimatic-homeduino] switch3: { houseCode: 31, unitCode: 2, state: false }
22:12:26.797 [pimatic-homeduino] switch4: { unit: 31, id: 2, state: true }
22:12:26.810 [pimatic-homeduino] switch5: { id: 1048238, unit: 0, all: true, state: false }
22:12:26.820 [pimatic-homeduino] switch7: { unit: 7, id: 1, state: true }
22:12:26.831 [pimatic-homeduino] switch15: { id: 337, unit: 0, state: true, all: true }
22:12:26.842 [pimatic-homeduino] switch16: { id: 'A', unit: 1, state: false }
22:12:26.852 [pimatic-homeduino] pir1: { unit: 31, id: 2, presence: true }
22:12:26.863 [pimatic-homeduino] pir2: { unit: 31, id: 31, presence: true }
22:12:26.874 [pimatic-homeduino] contact2: { id: 1048238, contact: false }
22:12:26.886 [pimatic-homeduino] led1: { id: 21, command: 'code:00010001' }
22:12:26.896 [pimatic-homeduino] led2: { id: 21, command: 'mode-' }
22:12:26.907 [pimatic-homeduino] led3: { id: 21, command: 'green' }
22:12:26.919 [pimatic-homeduino] led4: { id: 21, command: 'code:00010001' }


"devices": [
{
"id": "wallplug",
"name": "Wall Plug",
"class": "HomeduinoRFSwitch",
"protocols": [
{
"name": "switch15",
"options": {
"id": 341,
"unit:": 1
}
}
]
}
],


Via de debug functie kan ik wel ontvangen en zenden.
Echter stuur ik momenteel nog niet het juiste singal weg om te kunnnen schakelen.

Via de knop in pimatic krijg de volgende gegevens:
UIT
22:15:25.834 [pimatic-homeduino] Sending Protocol: switch2 houseCode: 31 unitCode:: 2 all: false state: false Pin: 4 Repeats: 7
22:15:26.150 [pimatic-homeduino] data: "ACK"

AAN
22:16:01.530 [pimatic-homeduino] Sending Protocol: switch2 houseCode: 31 unitCode:: 2 all: false state: true Pin: 4 Repeats: 7
22:16:01.845 [pimatic-homeduino] data: "ACK"

Alvast bedankt,

Klaas

[ Voor 3% gewijzigd door Verwijderd op 03-06-2015 18:41 ]
