  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

Even een vraagje waar ik zo snel geen antwoord op kan vinden. Hopelijk dat hier wat ervaringsdeskundigen zijn. Ik heb nog een Raspberry Pi 2 B liggen. Kan ik die gebruiken om dmv bijvoorbeeld DSMR Reader mijn slimme meter uit te lezen? Op de site van DSMR staat dat het afgeraden wordt (Dus niet dat het niet werkt!), en dat je er wel een data logger client van kan maken. Maar vervolgens snap ik niet helemaal wat ze daar nou precies mee bedoelen en hoe ik dat voor elkaar krijg.

Mijn uiteindelijke doel is om de meterstanden in Home Assistant (op mijn synology, niet in de buurt van mijn slimme meter ;) ) te zien en eventueel ook in Power BI. Als de data eenmaal in een database staat, moet dat volgens mij geen probleem opleveren.

edit:

Eerste deel van mijn vraag is niet eens zo heel lang geleden beantwoord door
@scorpion303 . Het kan dus wel, maar is traag.... hmm, misschien dan toch nog zoeken naar een andere oplossing.

Yukkie wijzigde deze reactie 07-03-2018 22:57 (12%)

We've got that ring of confidence Tent!


  • scorpion303
  • Registratie: juni 2002
  • Niet online
quote:
Yukkie schreef op woensdag 7 maart 2018 @ 22:39:
[s]Even een vraagje waar ik zo snel geen antwoord op kan vinden. Hopelijk dat hier wat ervaringsdeskundigen zijn. Ik heb nog een Raspberry Pi 2 B liggen. Kan ik die gebruiken om dmv bijvoorbeeld DSMR Reader mijn slimme meter uit te lezen?
..

Eerste deel van mijn vraag is niet eens zo heel lang geleden beantwoord door
@scorpion303 . Het kan dus wel, maar is traag.... hmm, misschien dan toch nog zoeken naar een andere oplossing.
Ik zei niet dat het traag was, maar dat ‘t net gaat op een RPI2. Op zich kan ie het wel aan, maar de hoeveelheid nog te verwerken datapakketten staat altijd rond de 40-50 met soms uitschieters naar 70-80. Deze vertraging is voor mij niet zo spannend, want echt realtime inzicht in mijn huidige verbruik vind ik niet zo relevant.

Ook het (handmatig) opvragen van technische statistieken over de hele dataset (bij mij is die al 13 maanden groot) zoals het gemiddekde verbruik duurt oneindig. Wederom niet echt spannend.

Als je nog een RPI2 hebt liggen, dan zou ik er gewoon voor gaan. Gebruik dan wel de LITE variant van Raspbian.

  • fjux
  • Registratie: februari 2011
  • Laatst online: 09:03
Ik hoop dat iemand hier mij verder kan helpen.

ik zit met het probleem dat ik (hard aan het falen ben |:( ) met het inverteren van mijn P1 signaal.

ik heb zelf een ISKRA AM550. en heb het al ooit een keer aan de praat gehad.
Maar van wegen tijdgebrek was het project even in de kast gelegd.

nu wil ik het weer oppakken, en lukt het me nu niet meer om het aan de praat te krijgen.

Ik wil het signaal oppakken met een arduino om daarna met mysensors de data door te sturen.

nu heb ik het eerder aan de praat gehad, alleen had ik veel signal loss. dus de pakketten waren toen vaak corrupt. ik heb nu alles met een kortere kabel aangesloten. maar krijg het gewoon niet meer werkend.

Als ik de data lijn rechtstreeks op de arduino aansluit dan werkt het, maar uiteraard krijg ik dan rommel binnen, want het signaal moet nog geÔnverteerd worden.

ik heb de volgende schema's geprobeerd, maar het lukt niet.
ook al een andere BS170 geprobeerd, zelfde resultaat.

http://bolneze.nl/am550.jpg

http://domoticx.com/wp-co...uino-BC170-transistor.png

https://wiki.pieper.eu/wp-content/uploads/2016/03/P1port.png

iemand nog ideeŽn wat ik fout aan het doen ben?

sta op het punt om een inverter chip te kopen, maar dat vind ik ook weer zo lelijk. Het moet gewoon kunnen op deze manier.

Heb ook al een beetje gespeeld met de weerstand waardes, maar dat leek niets te doen. maar moet ook eerlijk zeggen dat het werken met transistoren wat lang geleden is.

  • TCroezing
  • Registratie: november 2009
  • Laatst online: 18-08 10:00
quote:
fjux schreef op donderdag 8 maart 2018 @ 16:44:
Ik hoop dat iemand hier mij verder kan helpen.

ik zit met het probleem dat ik (hard aan het falen ben |:( ) met het inverteren van mijn P1 signaal.

ik heb zelf een ISKRA AM550. en heb het al ooit een keer aan de praat gehad.
Maar van wegen tijdgebrek was het project even in de kast gelegd.

nu wil ik het weer oppakken, en lukt het me nu niet meer om het aan de praat te krijgen.

Ik wil het signaal oppakken met een arduino om daarna met mysensors de data door te sturen.

nu heb ik het eerder aan de praat gehad, alleen had ik veel signal loss. dus de pakketten waren toen vaak corrupt. ik heb nu alles met een kortere kabel aangesloten. maar krijg het gewoon niet meer werkend.

Als ik de data lijn rechtstreeks op de arduino aansluit dan werkt het, maar uiteraard krijg ik dan rommel binnen, want het signaal moet nog geÔnverteerd worden.

ik heb de volgende schema's geprobeerd, maar het lukt niet.
ook al een andere BS170 geprobeerd, zelfde resultaat.

http://bolneze.nl/am550.jpg

http://domoticx.com/wp-co...uino-BC170-transistor.png

https://wiki.pieper.eu/wp-content/uploads/2016/03/P1port.png

iemand nog ideeŽn wat ik fout aan het doen ben?

sta op het punt om een inverter chip te kopen, maar dat vind ik ook weer zo lelijk. Het moet gewoon kunnen op deze manier.

Heb ook al een beetje gespeeld met de weerstand waardes, maar dat leek niets te doen. maar moet ook eerlijk zeggen dat het werken met transistoren wat lang geleden is.
Toen mijn ISKRA AM550 (naar later bleek) in een stuip zat v.w.b. P1 poort, heb ik ook van alles geprobeerd. Ook die jij had geprobeerd.
Uiteindelijk, uit "arren moede" maar een kabel als deze gekocht. Deze werkte ook niet. Maar bij een andere slimme meter wel, dus was het de slimme meter! |:(
Inmiddels ben ik weer bij mijn originele schmitt trigger (sn74hc14) oplossing terug.
Weet je zeker dat je slimme meter nog wel een werkende P1 poort heeft? Kan je bv. je opstelling ergens anders testen?

  • fjux
  • Registratie: februari 2011
  • Laatst online: 09:03
quote:
TCroezing schreef op donderdag 8 maart 2018 @ 19:36:
[...]

Toen mijn ISKRA AM550 (naar later bleek) in een stuip zat v.w.b. P1 poort, heb ik ook van alles geprobeerd. Ook die jij had geprobeerd.
Uiteindelijk, uit "arren moede" maar een kabel als deze gekocht. Deze werkte ook niet. Maar bij een andere slimme meter wel, dus was het de slimme meter! |:(
Inmiddels ben ik weer bij mijn originele schmitt trigger (sn74hc14) oplossing terug.
Weet je zeker dat je slimme meter nog wel een werkende P1 poort heeft? Kan je bv. je opstelling ergens anders testen?
Ik kan het helaas niet ergens anders testen. dus dan wordt het maar z'n kabel kopen.

Het vreemde is dat ik wel denk dat de meter werkt, want er komt een signaal uit als ik het rechstreeks aansluit. maar dan is het niet geinverteerd.

  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

quote:
scorpion303 schreef op donderdag 8 maart 2018 @ 06:53:
[...]


Ik zei niet dat het traag was, maar dat ‘t net gaat op een RPI2. Op zich kan ie het wel aan, maar de hoeveelheid nog te verwerken datapakketten staat altijd rond de 40-50 met soms uitschieters naar 70-80. Deze vertraging is voor mij niet zo spannend, want echt realtime inzicht in mijn huidige verbruik vind ik niet zo relevant.

Ook het (handmatig) opvragen van technische statistieken over de hele dataset (bij mij is die al 13 maanden groot) zoals het gemiddekde verbruik duurt oneindig. Wederom niet echt spannend.

Als je nog een RPI2 hebt liggen, dan zou ik er gewoon voor gaan. Gebruik dan wel de LITE variant van Raspbian.
Welke versie van DMSR reader gebruik jij? ik heb net een verse installatie gedaan van de meest recente versie. Helaas krijg ik direct een 504 gateway time-out als ik de pi wil benaderen via de browser :-(

We've got that ring of confidence Tent!


  • scorpion303
  • Registratie: juni 2002
  • Niet online
quote:
Yukkie schreef op donderdag 8 maart 2018 @ 20:49:
[...]


Welke versie van DMSR reader gebruik jij? ik heb net een verse installatie gedaan van de meest recente versie. Helaas krijg ik direct een 504 gateway time-out als ik de pi wil benaderen via de browser :-(
Ik probeer ‘m ieder kwartaal bij te werken en draai nu al wat weken de meest recente (v1.13.2) zonder issues.

Op google is niet veel te vinden over 504 meldingen bij deze software. https://github.com/dennissiemensma/dsmr-reader/issues/386 lijkt relevant, al ging het daar om een raspberry pi zero. Weet je zeker dat je alle installatiestappen goed hebt doorlopen?

  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

Die link had ik ook al gevonden ja. Ik heb de automatische installatie doorlopen (2x) en ben nu installatie variant B eens aan het doorlopen. Wellicht dat dat helpt.

voorlopig nog weinig succes, ik krijg ook geen antwoord als ik met cu tegen de meter aanpraat :(

We've got that ring of confidence Tent!


  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
Welke meter heb je dat heb ik nog niet gelezen in je berichten :)

(of ik las eroverheen :+)

2250 WP Zuid PVoutput


  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

Nee, je leest er (nog) niet overheen :). Ik heb een Landis + Gyr E350 ZCF110 DSMR 4.0 (volgens het label). De kabel heb ik bij Robbshop besteld.

Ik heb net met ft_prog gekeken: het RX signaal van de kabel was al inverted. Ook dat weer terug zetten heeft niet geholpen.

Daarna heb ik de tip uit Burn_and_Fire in "Slimme meter uitlezen via P1-poort" geprobeerd en alle 4 de pins geÔnverteerd.

maar helaas, dit blijft het resultaat:
code:
1
2
3
4
5
6
7
8
pi@raspberrypi:~ $ cu -l /dev/ttyUSB0 -s 115200 --parity=none -E q
Connected.
q.
Disconnected.
pi@raspberrypi:~ $ cu -l /dev/ttyUSB0 -s 115200 --parity=even -E q
Connected.
q.
Disconnected.

Eigenlijk wil ik (nog) niet aan die kabel gaan knoeien door weerstandjes er aan te solderen etc. Als hij echt stuk is, wil ik hem gewoon kunnen ruilen. Maar ik weet niet hoe ik dat kan uitsluiten. En misschien ligt het gewoon aan mn pi. Kan ik bijv. met een terminal programma op mijn Windows laptop die kabel gewoon testen?

We've got that ring of confidence Tent!


  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
Gebeurd er ook niks verder als je ipv 115200 op 9600 gaat zitten ?

Edit: Nee 9600 gaat niet werken, want je hebt een DSMR 4.0 meter.

Kan je hier iets mee ?

115200 8N1:
Baudrate = 115200
Data bits = 8
Parity = None
Stop bits = 1

Hier is overigens nog wat meer te lezen over je meter

http://domoticx.com/p1-poort-slimme-meter-hardware/

MdO82 wijzigde deze reactie 09-03-2018 22:37 (75%)

2250 WP Zuid PVoutput


  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

nope. Helemaal niets.

Ik ben toch even in de kabel aan het duiken. als ik naar de rj11 stekker kijk dan ziet-ie er zo uit (lipje naar achter):

leeg - Rood (+5v op print) - Zwart (GND op print) - Wit (RXD op print) - niet aangesloten - leeg

Als ik de info op deze pagina goed interpreteer: http://domoticx.com/p1-poort-slimme-meter-hardware/ lijkt mij dat wit een positie naar rechts moet. Of niet?

dit is de chip kant:


edit:
Hmm als ik dit plaatje bekijk, zit dat witte draadje inderdaad verkeerd. Morgen maar even bij de lokale computer boer langs lopen voor een RJ11 stekkertje en wat hulp. Stomme zooi, daar ben ik al weer een halve dag mee bezig :(

Yukkie wijzigde deze reactie 09-03-2018 22:58 (41%)

We've got that ring of confidence Tent!


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online

AUijtdehaag

Oost-west zuid-noord is ook ok

@Yukkie
Bij deze zit ook een weerstand in.
https://www.marktplaats.n...abe740c1b&previousPage=lr
Toch maar terugsturen dan?

Live PVoutput - 5 kW WP -All electric


  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

Zoals je op de foto kunt zien, zit er op mijn kabel ook al een weerstand aan de kant van de print (beetje lastig te zien misschien). Dat zag ik ook pas toen ik hem open gemaakt had :)

Edit:

Succes!
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
pi@raspberrypi:~ $ cu -l /dev/ttyUSB0 -s 115200 --parity=none -E q
Connected.
/XMX5LGBBFFB231123945

1-3:0.2.8(42)
0-0:1.0.0(180310183826W)
0-0:96.1.1(4530303034303031353730353932383134)
1-0:1.8.1(003155.661*kWh)
1-0:2.8.1(000000.000*kWh)
1-0:1.8.2(003256.729*kWh)
1-0:2.8.2(000000.000*kWh)
0-0:96.14.0(0001)
1-0:1.7.0(00.182*kW)
1-0:2.7.0(00.000*kW)
0-0:96.7.21(00004)
0-0:96.7.9(00003)
1-0:99.97.0(3)(0-0:96.7.19)(170325212407W)(0029954114*s)(160413054910S)(00373476                                                                                                                                                             71*s)(150527070842S)(0000005524*s)
1-0:32.32.0(00000)
1-0:32.36.0(00000)
0-0:96.13.1()
0-0:96.13.0()
1-0:31.7.0(001*A)
1-0:21.7.0(00.182*kW)
1-0:22.7.0(00.000*kW)
0-1:24.1.0(003)
0-1:96.1.0(4730303032333430313532333133313134)
0-1:24.2.1(180310180000W)(02018.321*m3)
!9C18

Een nieuw stekkertje met de aders op de juiste plek heeft het probleem opgelost.

Yukkie wijzigde deze reactie 10-03-2018 18:51 (75%)

We've got that ring of confidence Tent!


  • Cyw00d
  • Registratie: januari 2006
  • Laatst online: 19-08 14:59

Cyw00d

Apple - Gamen - HASS

Hoihoi,

Ik heb een P1 kabel gekocht, gekoppeld aan mijn raspberry pi3 en vervolgens DSMR-reader geinstalleerd zonder problemen.

Ik heb een ISKRA AM550 en de DSMR versie op 4 laten staan.

Ik krijg alleen geen data binnen, weet iemand hoe ik kan testen of ik alles goed heb ingesteld? Is het bijvoorbeeld mogelijk via de command line iets te installeren om de usb aan te roepen oid?

Wat ik al geprobeerd heb:
[code]ls /dev/ttyUSB*[/code]
[code]cu -l /dev/ttyUSB0 -s 115200[/code]
Eerste commando geeft aan dat het daadwerkelijk USB0 is.
2e commando geeft alleen aan: "Connected." meer niet.


nvm, ik zie dat ik de verkeerde P1 kabel heb besteld |:(

Cyw00d wijzigde deze reactie 15-03-2018 19:01 (29%)

 iPhone X -  Watch -  Macbook Pro 2018 -  iPad Mini 2 - i7 8700K - 1080TI Game PC


  • maartentmm
  • Registratie: september 2011
  • Laatst online: 08:20
ik heb een AM550 met een ali kabel:
https://nl.aliexpress.com...=a2g0s.9042311.0.0.PWqXZx
Hoe moet ik die instellen op Domoticz?

2900Wp PVoutput FTXC35


  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
@maartentmm Jij had een Raspberry toch ?

Open eens een ssh connectie ermee en kijk eens wat je krijgt met het volgende commando

lsusb

2250 WP Zuid PVoutput


  • maartentmm
  • Registratie: september 2011
  • Laatst online: 08:20
Bus 001 Device 004: ID 0403:6001 Future Technology Devices International, Ltd FT232 USB-Serial (UART) IC
Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp. SMSC9512/9514 Fast Ethernet Adapter
Bus 001 Device 002: ID 0424:9514 Standard Microsystems Corp. SMC9514 Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

2900Wp PVoutput FTXC35


  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
Dat zou goed moeten zijn

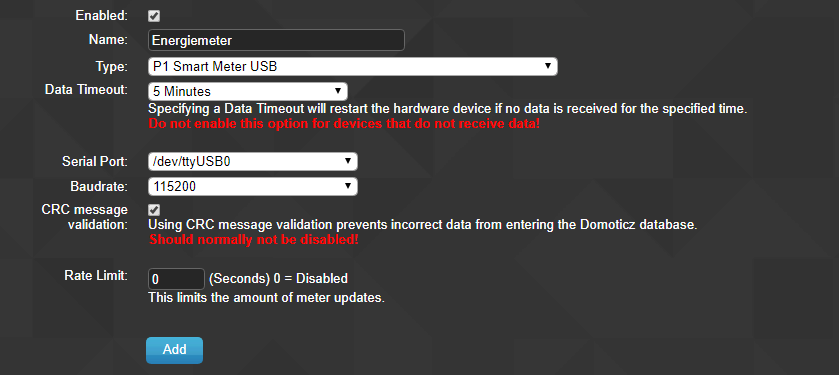

Voeg nieuwe hardware toe aan domoticz

https://tweakers.net/ext/f/UffPcFKOCOcoulFFv0imVjI9/thumb.png

Als je die hebt toegevoegd dan zou je onder devices 2 meters moeten krijgen

2250 WP Zuid PVoutput


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online

AUijtdehaag

Oost-west zuid-noord is ook ok

@maartentmm
Als je meerdere usb devices aan gaat sluiten, is het interessant om persistant usb devices te maken
http://www.domoticz.com/w...tUSBDevices#P1_smartmeter

Live PVoutput - 5 kW WP -All electric


  • maartentmm
  • Registratie: september 2011
  • Laatst online: 08:20
ik heb er (voor nu) nog maar 1 device aan hangen. @MdO82 Helaas komt er niks bij te staan.

het zit wel tegen bij mij hoor

2900Wp PVoutput FTXC35


  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
@maartentmm Kijk eens of het via deze post lukt om de data binnen te krijgen

https://www.domoticz.com/forum/viewtopic.php?t=15455

2250 WP Zuid PVoutput


Acties:
  • +1Henk 'm!

  • maartentmm
  • Registratie: september 2011
  • Laatst online: 08:20
Raspberry herstart en de P1 opnieuw aangesloten en nu werkt hij.

2900Wp PVoutput FTXC35


  • Yukkie
  • Registratie: januari 2001
  • Laatst online: 14-08 14:54

Yukkie

Vorsprung Durch Technik

DSMR Reader had ik inmiddels een weekje werkend, maar ik vind de grafieken niet echt mooi en het is een beetje veel overhead voor wat ik wil. Ik ben daarom zelf wat aan de hand van bestaande scripts bij elkaar aan het knippen en plakken.
Het volgende valt me op en ik vraag me af wat nou juist is:

In het script dat @ThinkPad hier ooit eens postte, staat dit:
Python:
1
2
3
bytesize=serial.SEVENBITS,
parity=serial.PARITY_EVEN,
stopbits=serial.STOPBITS_ONE

in andere scripts zie ik dat ook, maar ik kom ook de volgende settings tegen:
Python:
1
2
3
bytesize=serial.EIGHTBITS,
parity=serial.PARITY_NONE,
stopbits=serial.STOPBITS_ONE

Volgens de documentatie zou het 8N1 moeten zijn:
quote:
5.1 Transfer speed and character formatting
The interface will use a fixed transfer speed of 115200 baud. For character formatting a start bit, 8 data bits, no parity bit and a stop bit are used (8N1).Note this is not conforming to ENIEC 62056-21 Mode D.
Waarom gebruiken sommige scripts dan 7E1 en wat kan er mis gaan bij een verkeerde setting?
Ik heb overigens beide geprobeerd, maar ik zie geen verschil in output eigenlijk.

Yukkie wijzigde deze reactie 19-03-2018 21:08 (3%)

We've got that ring of confidence Tent!


  • FireDrunk
  • Registratie: november 2002
  • Nu online
Het verschilt per meter. Je zou zeker verschil moeten zien, want 7 data bits, en 1 stopbit levert heel andere output op dan 8 data bits voor zover ik weet...

Even niets...


  • guidonno
  • Registratie: juli 2007
  • Laatst online: 17-08 09:01
Hi Tweakers,

Zojuist hebben ze een slimme meter opgehangen. Welke oplossing is draadloos en out-of-the-box stabiel en betaalbaar? Ik wil het aansluiten op Domoticz (Synology NAS)
100,- voor een Plugwise vind ik wel erg duur.

Acties:
  • +1Henk 'm!

  • mcDavid
  • Registratie: april 2008
  • Laatst online: 07:54
quote:
guidonno schreef op maandag 26 maart 2018 @ 15:08:
Hi Tweakers,

Welke oplossing is draadloos en out-of-the-box stabiel en betaalbaar?
Eh, ik ben bang dat je hooguit 2 eigenschappen uit dat lijstje mag kiezen...

zcflevo.nl

Haal gewoon voor 2 tientjes een USB-P1 kabel uit V&A of Marktplaats.

Hardware te koop | Gas besparen door CV-tuning | Elektriciteit besparen | Tweakblog


  • guidonno
  • Registratie: juli 2007
  • Laatst online: 17-08 09:01
quote:
ThinkPad schreef op maandag 26 maart 2018 @ 15:12:
Haal gewoon voor 2 tientjes een USB-P1 kabel uit V&A of Marktplaats.
Het is belangrijk dat het draadloos is. Aangezien mijn wifi-aansluiting aan de andere kant van het huis is.

Acties:
  • +1Henk 'm!

  • Sircuri
  • Registratie: oktober 2001
  • Niet online

Sircuri

Volledig Appelig

quote:
guidonno schreef op maandag 26 maart 2018 @ 15:14:
[...]


Het is belangrijk dat het draadloos is. Aangezien mijn wifi-aansluiting aan de andere kant van het huis is.
P1-USB kabel, raspberry pi (3 of zero)?

Wat heb je verder al bekeken in deze topics? Heb je al verschillende opties bekeken? Of gooi je gewoon je vraag hier en wacht je op een antwoord?

Sircuri wijzigde deze reactie 26-03-2018 16:05 (21%)

Signature van nature


  • woekele
  • Registratie: juni 2002
  • Niet online

woekele

woekele

Beeclear werkt hier prima via WiFi (en alles lokaal, geen cloud). Maar ik weet niet hoe die samenwerkt met Domoticz

woekele wijzigde deze reactie 26-03-2018 16:06 (20%)


  • Raven
  • Registratie: november 2004
  • Niet online

Raven

Marion Raven fan

quote:
guidonno schreef op maandag 26 maart 2018 @ 15:14:
[...]


Het is belangrijk dat het draadloos is. Aangezien mijn wifi-aansluiting aan de andere kant van het huis is.
APC220 ertussen? Draadloos naar de Pi/pc aan de andere kant van het huis.

Raven wijzigde deze reactie 26-03-2018 18:01 (10%)

After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...

Oscar Wilde


  • BelJoost
  • Registratie: december 2003
  • Niet online
quote:
guidonno schreef op maandag 26 maart 2018 @ 15:08:
Welke oplossing is draadloos en out-of-the-box stabiel en betaalbaar?
Ik zou http://www.esp8266thingies.nl/wp/shop/ in de gaten houden.

  • madtraxx
  • Registratie: juli 2002
  • Laatst online: 23-07 10:25
Ik heb hier een Landys Gir e350 ZCF120ABd(F)s2 KAAE op de meter staat DSMR2.2

Moet ik als ik deze met een PL2303 wil uitlezen het signaal inverten? dus een Pull-up weerstand en een transistor toevoegen?

Nou ben een stapje verder, de PL2303 zie ik wel, met Minicom krijg ik ook een nieuw scherm als ik onderstaande typ;

minicom -b 9600 -o -D /dev/ttyUSB0


Welcome to minicom 2.7

OPTIONS: I18n
Compiled on Apr 22 2017, 09:14:19.
Port /dev/ttyUSB0, 19:53:33

Press CTRL-A Z for help on special keys

Maar verder komt er niets, iemand die mij kan helpen?

madtraxx wijzigde deze reactie 28-03-2018 22:09 (47%)


  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
Even een kort vraagje. Een paar dagen geleden is mijn slimme meter (Landis Gyr ZCF120ABd) vervangen door een nieuwe: ISKRA AM550-ED1.01 (CDMA).

De oude zat altijd aan mijn Toon aangesloten, maar stond al een tijd op de planning om daar een ESP voor in te zetten. Nu zit de nieuwe meter aan m'n Toon aangesloten, maar geeft totaal geen waardes door.

Nu weet ik niet of dit ligt aan de combinatie van de AM550 en Toon, of dat de nieuw geplaatste meter gewoon geen output geeft. (Meteradapter is al opnieuw toegevoegd)
https://tweakers.net/ext/f/SbqlbfVy2cwfjS6h3Rpm6Fh3/thumb.png

Nu maar versneld de esp + adapter gaan maken. Ik wilde deze schema aanhouden:


A) Gaat dit werken met de AM550?
b) Gaat dit dan ook werken als ik geen 10k Ohm maar 4k7 Ohm gebruik?

  • Mattie112
  • Registratie: januari 2007
  • Laatst online: 13-08 15:20

Mattie112

3780wP (18x 210wP EC Solar)

Dus je krijgt op je Toon geen output? Dan zou ik eerst maar eens daar bij de support melden. Kan best zijn dat er inmiddels een nieuwe versie van de adapter is en dat ze die zo even opsturen.

Star Citizen - Gathering of Tweakers Incorporated - Referal Code


  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
Mattie112 schreef op donderdag 29 maart 2018 @ 16:58:
Dus je krijgt op je Toon geen output? Dan zou ik eerst maar eens daar bij de support melden. Kan best zijn dat er inmiddels een nieuwe versie van de adapter is en dat ze die zo even opsturen.
M'n Toon is geroot en heb geen abbo bij Eneco ;)

Zoek nu de beste manier om de AM550 uit te lezen ;)

  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
Zojuist ff een kabel in elkaar geflanst en aangesloten met een usb2serial op m'n MacBook:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/ISK5\2M550E-1012

1-3:0.2.8(50)
0-0:1.0.0(180329220251S)
0-0:96.1.1(4530303433303036393832323537393137)
1-0:1.8.1(000008.495*kWh)
1-0:1.8.2(000031.872*kWh)
1-0:2.8.1(000001.545*kWh)
1-0:2.8.2(000000.000*kWh)
0-0:96.14.0(0002)
1-0:1.7.0(00.336*kW)
1-0:2.7.0(00.000*kW)
0-0:96.7.21(00011)
0-0:96.7.9(00003)
1-0:99.97.0(1)(0-0:96.7.19)(171027165014S)(0000070436*s)
1-0:32.32.0(00000)
1-0:32.36.0(00001)
0-0:96.13.0()
1-0:32.7.0(228.3*V)
1-0:31.7.0(001*A)
1-0:21.7.0(00.336*kW)
1-0:22.7.0(00.000*kW)
0-1:24.1.0(003)
0-1:96.1.0(4730303332353635353431303434313137)
0-1:24.2.1(180329220006S)(00012.842*m3)
!AF48

Krijg mooie pakketjes te zien; Meter is goed, Toon meteradapter kan niet overweg met de nieuwe meter. Dat laatste vind ik niet erg, want wilde het sowieso al anders aanpakken (grafieken in Grafana en waardes in Home Assistant).

Nu maar eens verder gaan werken aan m'n ESP en dan de stappen van ThinkPad in "Slimme meter uitlezen via P1-poort" uitvoeren _/-\o_
quote:
neographikal schreef op maandag 21 augustus 2017 @ 16:43:
https://github.com/neographikal/P1-Meter-ESP8266-MQTT

Projectje om de P1 data via MQTT te ontsluiten, draait hier al een weekje productie :)
Klopt het dat je voor deze code helemaal geen "hardwarematige" inverter nodig hebt? Ik zie in de code dat de seriŽle input inverted wordt:
code:
1
SoftwareSerial mySerial(SERIAL_RX, -1, true, MAXLINELENGTH); // (RX, TX. inverted, buffer)

@neographikal ik heb een update voor je code:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
const char *mqttUsername = "***"; // <-- extra toegevoegd voor mqtt met authenticatie
const char *mqttPassword = "***"; // <-- extra toegevoegd voor mqtt met authenticatie

void reconnect()
{
  // Loop until we're reconnected
  while (!client.connected())
  {
    Serial.print("Attempting MQTT connection...");
    if (client.connect(mqttClientName, mqttUsername, mqttPassword)) // <-- mqttUsername & mqttPassword toegevoegd
    {
      Serial.println("connected");
    }
    else
    {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      // Wait 5 seconds before retrying
      delay(5000);
    }
  }
}

iMars wijzigde deze reactie 29-03-2018 22:46 (37%)


  • neographikal
  • Registratie: januari 2001
  • Niet online
M'n laatste versie is helaas niet stabiel genoeg, hopelijk dit weekend maar eens naar kijken :)

Op zoek naar een fotograaf?


  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
neographikal schreef op donderdag 29 maart 2018 @ 23:10:
M'n laatste versie is helaas niet stabiel genoeg, hopelijk dit weekend maar eens naar kijken :)
Ik zie dat jij alles op de 3.3v aansluit:
quote:
Connect GND->GND on ESP, RTS->3.3V on ESP and RxD->any digital pin on ESP with a 10k ohm pull up resistor placed between the RTS/3.3v connection and the data connection. In this sketch I use D5 for the serial communication with the smartmeter.
Ik had met de schema die ik eerder poste alles op de 5v aangesloten (usb2serial) en dat werkte prima. Kan dit ook gewoon op de 5v aangesloten worden?

Heb trouwens nog een kleine aanpassing voor je code:
code:
1
2
3
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
WiFi.hostname(hostName); // <--- deze is toegevoegd, dan zie je de naam ipv de mac-adres in je wireless devices lijst

iMars wijzigde deze reactie 31-03-2018 16:41 (15%)


Acties:
  • 0Henk 'm!

  • Possible
  • Registratie: mei 2002
  • Laatst online: 09:15

Possible

Ja toch!, Niet dan!, Dacht ik!

Ik heb gister dsmr reader bij mijn schoonvader geÔnstalleerd. Metingen gaan prima. Echter zie ik dat gas metingen maar 1x per uur zijn. Bij mijn eigen dsmr 5 meter is dit elke 5 min. Is dit aan te passen? Het betreft ook een dsmr 5.0 meter Kailfa M106C

Canon 550D + Battery Grip. - Canon 70-200 F4 L USM - Canon 50 F1.4 USM - Sigma 17-50 F2.8 OS HSM


Acties:
  • 0Henk 'm!

  • Eboman
  • Registratie: oktober 2001
  • Laatst online: 00:17

Eboman

Ondertitel

quote:
Possible schreef op zondag 1 april 2018 @ 07:47:
Ik heb gister dsmr reader bij mijn schoonvader geÔnstalleerd. Metingen gaan prima. Echter zie ik dat gas metingen maar 1x per uur zijn. Bij mijn eigen dsmr 5 meter is dit elke 5 min. Is dit aan te passen? Het betreft ook een dsmr 5.0 meter Kailfa M106C
1 keer per uur is normaal. Dit komt omdat de gas meter draadloos is en op een batterij werkt.

Signature


Acties:
  • 0Henk 'm!

  • Possible
  • Registratie: mei 2002
  • Laatst online: 09:15

Possible

Ja toch!, Niet dan!, Dacht ik!

Oke thanks

Canon 550D + Battery Grip. - Canon 70-200 F4 L USM - Canon 50 F1.4 USM - Sigma 17-50 F2.8 OS HSM


Acties:
  • 0Henk 'm!

  • guidonno
  • Registratie: juli 2007
  • Laatst online: 17-08 09:01
quote:
Sircuri schreef op maandag 26 maart 2018 @ 16:04:
[...]


P1-USB kabel, raspberry pi (3 of zero)?

Wat heb je verder al bekeken in deze topics? Heb je al verschillende opties bekeken? Of gooi je gewoon je vraag hier en wacht je op een antwoord?
Bedankt voor je vriendelijkheid..

Het idee is als volg:

-In mijn meterkast een TP-link cliŽnt wifi AP opzetten. Gekoppeld aan de modem aan de andere kant van het huis.
-Op de TP-link sluit ik een rp2 bordje op aan met rasbian + domoticz.
-een P1 kabel naar de slimme meter.

Ik heb al een hoofd Domoticz opstelling in de woonkamer. Ik kan de informatie uit de meterkast Domoticz inladen in de hoofd Domoticz?

Ik hoef alleen een kabel te kopen, omdat ik een oude tp link router en rp2 kan hergebruiken
Nog tips?

guidonno wijzigde deze reactie 01-04-2018 10:29 (7%)


Acties:
  • 0Henk 'm!

  • mcDavid
  • Registratie: april 2008
  • Laatst online: 07:54
Wat is het voordeel t.o.v. een USB-WiFi dongletje in je RPi stoppen?

zcflevo.nl


Acties:
  • +1Henk 'm!

  • Sircuri
  • Registratie: oktober 2001
  • Niet online

Sircuri

Volledig Appelig

quote:
guidonno schreef op zondag 1 april 2018 @ 10:26:
[...]


Bedankt voor je vriendelijkheid..

Het idee is als volg:

-In mijn meterkast een TP-link cliŽnt wifi AP opzetten. Gekoppeld aan de modem aan de andere kant van het huis.
-Op de TP-link sluit ik een rp2 bordje op aan met rasbian + domoticz.
-een P1 kabel naar de slimme meter.

Ik heb al een hoofd Domoticz opstelling in de woonkamer. Ik kan de informatie uit de meterkast Domoticz inladen in de hoofd Domoticz?

Ik hoef alleen een kabel te kopen, omdat ik een oude tp link router en rp2 kan hergebruiken
Nog tips?
Sorry dat ik zo bot reageer, maar hier op tweakers wordt wel iets van eigen inzet gewaardeerd.

Maar als ik nu zo lees, heb je meer aan een raspberry pi zero W. Die is al wireless en heb je ook geen extra AP client nodig in je meterkast. Alleen heeft deze geen normale USB poort, maar moet je ook nog een verloop stekkertje kopen van USB naar micro usb.
Bekijk anders even de website van raspberry voor die Pi Zero W. Dan snap je wat ik bedoel.

Signature van nature


Acties:
  • 0Henk 'm!

  • TCroezing
  • Registratie: november 2009
  • Laatst online: 18-08 10:00
quote:
Eboman schreef op zondag 1 april 2018 @ 08:05:
[...]

1 keer per uur is normaal. Dit komt omdat de gas meter draadloos is en op een batterij werkt.
Hoeft niet hoor. Bij mij zijn mijn slimmemeter en gasmeter kortgeleden vervangen en nu krijg ik veel vaker gasverbruik gegevens. Hangt wrs ook van je gasmeter af. :P

Acties:
  • 0Henk 'm!
Het ligt aan de protocolstandaard. De oudere meters (DSMR2 en DSMR4) sturen de gasmeterstand maar ťťn keer per uur door naar de elektrameter. De allernieuwste meters (DSMR5) doen dat veel vaker, elke 5 min. blijkbaar.

Prijs jezelf gelukkig als je een DSMR5 meter hebt dus, de resolutie daarvan is veel hoger :*)

Hardware te koop | Gas besparen door CV-tuning | Elektriciteit besparen | Tweakblog


  • Eboman
  • Registratie: oktober 2001
  • Laatst online: 00:17

Eboman

Ondertitel

quote:
TCroezing schreef op zondag 1 april 2018 @ 20:54:
[...]

Hoeft niet hoor. Bij mij zijn mijn slimmemeter en gasmeter kortgeleden vervangen en nu krijg ik veel vaker gasverbruik gegevens. Hangt wrs ook van je gasmeter af. :P
Gebruik je domoticz? Ik heb ook beide meters 5.0 maar ik heb bij gas maar een balk van een uur.

Signature


  • TCroezing
  • Registratie: november 2009
  • Laatst online: 18-08 10:00
quote:
Eboman schreef op maandag 2 april 2018 @ 10:53:
[...]

Gebruik je domoticz? Ik heb ook beide meters 5.0 maar ik heb bij gas maar een balk van een uur.
Ik gebruik Home Assistant, met daarachter influxdb en grafana. Maar idd, zoals Thinkpad ook al aangaf, de nieuwe 5.0 specs geven aan dat er per 5 min gegevens worden doorgestuurd.

Zo zie ik nu dat mijn douchebuurt slechts 0,07 m3 gas kostte :9

  • fjux
  • Registratie: februari 2011
  • Laatst online: 09:03
Ik heb nu alles werkend gekregen!

moest toch nog een 10K weerstand op de TX lijn zetten van de p1 poort voor er iets uit kwam.......
uiteindelijk wel voor een inverter IC gegaan omdat ik twijfels had aan mijn resistor kennis. maar achteraf gezien toch niet nodig.

voor de mensen die ook echt zelf aan de slag gaan met een arduino;
dit is een hele mooie lib om je pakketjes te parsen: https://github.com/matthijskooijman/arduino-dsmr
Merkte wel dat het aardig wat geheugen snoept van de arduino maar dat is snel te verhelpen door de nutteloze velden niet in te laden. (hij genereert een hele class met meuk op de achtergrond per variable)

ik heb het nu helemaal werkend met mysensors (heb ik toch al draaiend), en hij krijgt ook nog eens de stroom van de P1 poort zelf dus dat is mijn optiek nog veel mooier!

  • menocchio
  • Registratie: oktober 2005
  • Laatst online: 19-08 11:50
Ik heb een Python-scriptje geschreven dat de P1-poort van mijn elektriciteitsmeter uitleest en iedere keer als er een waarde verandert een regel met de actuele waarden uitspuugt. Tot zover niks spannends. Inderdaad verstuurt de meter elke seconde een telegram (DSMR 5.0), maar het valt me op dat er hooguit elke 10 seconden iets verandert.

Dat ziet er dan zo uit:
code:
1
2
3
4
5
6
{'power': 2190, 'timestamp': '180407111038S', 'current': 9, 'voltage': 224, 'tariff1': 58.265, 'tariff2': 56.355, 'tariff': 1}
{'power': 2163, 'timestamp': '180407111048S', 'current': 9, 'voltage': 224, 'tariff1': 58.271, 'tariff2': 56.355, 'tariff': 1}
{'power': 2057, 'timestamp': '180407111058S', 'current': 9, 'voltage': 224, 'tariff1': 58.277, 'tariff2': 56.355, 'tariff': 1}
{'power': 2162, 'timestamp': '180407111108S', 'current': 9, 'voltage': 224, 'tariff1': 58.283, 'tariff2': 56.355, 'tariff': 1}
{'power': 2044, 'timestamp': '180407111118S', 'current': 9, 'voltage': 224, 'tariff1': 58.291, 'tariff2': 56.355, 'tariff': 1}
{'power': 2168, 'timestamp': '180407111128S', 'current': 9, 'voltage': 225, 'tariff1': 58.295, 'tariff2': 56.355, 'tariff': 1}

Waarom wordt er toch elke seconde een telegram afgeleverd als er maar eens in de 10 seconden iets nieuws te melden is? Ik kan dit niet in de specificaties van DSMR 5.0 terugvinden. Is het specifiek voor mijn meter? Misschien dat iemand hier het antwoord weet :)

Aanvulling: het zijn overigens niet precies 10 seconden tussen de nieuwe waarden, zoals hieruit blijkt:
code:
1
2
3
4
5
6
{'power': 138, 'timestamp': '180407164508S', 'current': 0, 'voltage': 228, 'tariff1': 59756, 'tariff2': 56355, 'tariff': 1}
{'power': 135, 'timestamp': '180407164518S', 'current': 0, 'voltage': 227, 'tariff1': 59757, 'tariff2': 56355, 'tariff': 1}
{'power': 137, 'timestamp': '180407164528S', 'current': 0, 'voltage': 228, 'tariff1': 59757, 'tariff2': 56355, 'tariff': 1}
{'power': 140, 'timestamp': '180407164539S', 'current': 0, 'voltage': 228, 'tariff1': 59757, 'tariff2': 56355, 'tariff': 1}
{'power': 136, 'timestamp': '180407164549S', 'current': 0, 'voltage': 228, 'tariff1': 59758, 'tariff2': 56355, 'tariff': 1}
{'power': 145, 'timestamp': '180407164559S', 'current': 0, 'voltage': 228, 'tariff1': 59758, 'tariff2': 56355, 'tariff': 1}

menocchio wijzigde deze reactie 07-04-2018 16:59 (25%)


  • OcGuru
  • Registratie: juni 2004
  • Laatst online: 23:54

OcGuru

Swift S 1.6

Beste mensen,

Ik heb hier een ISKRA Am550-td2.01 die ik graag uit zou willen lezen.(3fase)

Dus ik heb een RJ11 kabel gepakt en deze aangesloten op een TTL-Uart naar usb (FTDI 232RL)

Heb de RX poort geinverteerd via FT prog maar ik krijg alleen maar rotzooi te zien.

ik heb hem zo aangesloten.
http://domoticx.com/wp-content/uploads/p1-uitlezen-usb-rs232-kabel-600x704.png


7N1 baudrate 9600 krijg ik niks te zien met 115200 alleen maar rotzooi.

Er staat trouwens SMR 5.0 op de meter. Dit zou een nieuw protocol zijn met 8 bits ipv 7.
Maar nog steeds met geinverteerd signaal?

8N1 op 115200 geprobeerd, rotzooi. 10K weerstand tussen de TX en 5V gezet, nog meer rotzooi.


Iemand ervaring met dit type meters?

OcGuru wijzigde deze reactie 23-04-2018 22:13 (18%)

Bl44t


  • fjux
  • Registratie: februari 2011
  • Laatst online: 09:03
quote:
OcGuru schreef op maandag 23 april 2018 @ 21:31:
Beste mensen,

Ik heb hier een ISKRA Am550-td2.01 die ik graag uit zou willen lezen.(3fase)

Dus ik heb een RJ11 kabel gepakt en deze aangesloten op een TTL-Uart naar usb (FTDI 232RL)

Heb de RX poort geinverteerd via FT prog maar ik krijg alleen maar rotzooi te zien.

ik heb hem zo aangesloten.
[afbeelding]


7N1 baudrate 9600 krijg ik niks te zien met 115200 alleen maar rotzooi.

Er staat trouwens SMR 5.0 op de meter. Dit zou een nieuw protocol zijn met 8 bits ipv 7.
Maar nog steeds met geinverteerd signaal?

8N1 op 115200 geprobeerd, rotzooi. 10K weerstand tussen de TX en 5V gezet, nog meer rotzooi.


Iemand ervaring met dit type meters?
Als je even door het topic bladerd kom je er al wel snel achter dat het 8N1 115200 is, maar het signaal is geÔnverteerd zoals bijna alle slimme meters.

  • OcGuru
  • Registratie: juni 2004
  • Laatst online: 23:54

OcGuru

Swift S 1.6

Als je even goed leest zie je dat ik 8N1 115200 geinverteerd ook heb geprobeerd. :>

Ook met de 10K weerstand tussen de 5v en TX lijn.

Bl44t


Acties:
  • 0Henk 'm!

  • rudyhattem
  • Registratie: september 2008
  • Laatst online: 27-07 10:13
Hallo,

Ik heb momenteel een enerylink van Homewizard. Deze ben ik zo langzamerhand aan het elimineren, ze gaan niet echt mee.. Ik zoek nu nog een vervanger voor de energylink waar ik niet voor hoef te knutselen, plug and play dus. Iemand tips?

Acties:
  • 0Henk 'm!

  • Sircuri
  • Registratie: oktober 2001
  • Niet online

Sircuri

Volledig Appelig

Er zijn op internet een aantal kant-en-klare P1 modules te vinden. Google daar eens op.
Ik heb zelf geen enkele ervaring met die modules.

Signature van nature


Acties:
  • 0Henk 'm!

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?

Ik heb hier nog een Nodemcu v3 liggen.

Iemand hier die me opweg kan helpen welke ESP software ik daarvoor kan gebruiken en op welke pinout ik wat moet zetten?

Heb een rj12 kabel 6p6c..

Heb een xs210 dsmr5.0 meter.. wou het nodemcu bordje graag voeden vanuit de meter.

Bij voorbaat dank.

Acties:
  • 0Henk 'm!

  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
D3LTA schreef op maandag 21 mei 2018 @ 09:30:
Ik heb hier nog een Nodemcu v3 liggen.

Iemand hier die me opweg kan helpen welke ESP software ik daarvoor kan gebruiken en op welke pinout ik wat moet zetten?

Heb een rj12 kabel 6p6c..

Heb een xs210 dsmr5.0 meter.. wou het nodemcu bordje graag voeden vanuit de meter.

Bij voorbaat dank.
De schema die ik eerder geplaatst heb:
iMars in "Slimme meter uitlezen via P1-poort"


Pinout van de meter:
  1. +5V
  2. RTS
  3. Data GND
  4. Data (RxD)
  5. Power GND

Acties:
  • 0Henk 'm!

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?

quote:
iMars schreef op maandag 21 mei 2018 @ 09:50:
[...]

De schema die ik eerder geplaatst heb:
iMars in "Slimme meter uitlezen via P1-poort"

[afbeelding]
Pinout van de meter:
  1. +5V
  2. RTS
  3. Data GND
  4. Data (RxD)
  5. Power GND
Bedankt.

snap het voor 50% me kennis zal nog wel niet toereikend zijn 8)7

Heb je er ook foto van?

welke headers gebruik je op je esp board voor RTS, data GND en RxD ?

Acties:
  • +1Henk 'm!

  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
D3LTA schreef op maandag 21 mei 2018 @ 09:57:
[...]


Bedankt.

snap het voor 50% me kennis zal nog wel niet toereikend zijn 8)7

Heb je er ook foto van?

welke headers gebruik je op je esp board voor RTS, data GND en RxD ?
Ik ben zelf ook nog zoekende ;) Hardware technisch heb ik het werkend, met simpele code ook nog wel.
Heb zelf de voeding van de slimme meter nog niet in gebruik voor mijn esp, heb wel de rj12 kabel en header zodat ik dat kan maken.

Ik wil gebruik gaan maken van deze library:
https://github.com/matthijskooijman/arduino-dsmr

Ik lees het nu zonder foutcorrectie (crc) uit en krijg teveel foutieve meldingen, zoals extreem hoge pieken en dat schopt mijn grafiek buiten proporties.

Edit: deze code maak ik nu gebruik van: linkje
Deze setup maakt gebruik van de software serial port:

RTS naar de +5V ESP
DATA naar D5 ESP
GND naar GND ESP

iMars wijzigde deze reactie 21-05-2018 10:22 (14%)


Acties:
  • 0Henk 'm!

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?

quote:
iMars schreef op maandag 21 mei 2018 @ 10:05:
[...]

Ik ben zelf ook nog zoekende ;) Hardware technisch heb ik het werkend, met simpele code ook nog wel.
Heb zelf de voeding van de slimme meter nog niet in gebruik voor mijn esp, heb wel de rj12 kabel en header zodat ik dat kan maken.

Ik wil gebruik gaan maken van deze library:
https://github.com/matthijskooijman/arduino-dsmr

Ik lees het nu zonder foutcorrectie (crc) uit en krijg teveel foutieve meldingen, zoals extreem hoge pieken en dat schopt mijn grafiek buiten proporties.

Edit: deze code maak ik nu gebruik van: linkje
Deze setup maakt gebruik van de software serial port:

RTS naar de +5V ESP
DATA naar D5 ESP
GND naar GND ESP
Als goed is zouden we dit ook kunnen gebruiken dan heb je wel crc error correction, heb je dat al geprobeerd?

Ik heb me nodemcu v3 module binnen echter nog niet de benodigde weerstanden dus kan het nog niet testen :(

Acties:
  • +1Henk 'm!

  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
D3LTA schreef op maandag 21 mei 2018 @ 19:55:
[...]


Als goed is zouden we dit ook kunnen gebruiken dan heb je wel crc error correction, heb je dat al geprobeerd?

Ik heb me nodemcu v3 module binnen echter nog niet de benodigde weerstanden dus kan het nog niet testen :(
De library die ik linkte zit standaard crc ingebakken,... moet alleen nog een goed script maken die data uitleest en daarna verstuurd naar de plek waar ik het wil hebben.

Acties:
  • 0Henk 'm!

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?

quote:
iMars schreef op maandag 21 mei 2018 @ 19:58:
[...]

De library die ik linkte zit standaard crc ingebakken,... moet alleen nog een goed script maken die data uitleest en daarna verstuurd naar de plek waar ik het wil hebben.
heb de deze wel is geprobeerd dan? wou die namelijk gaan gebruiken..

P1wifigatewayP1menu.bin

heb je foto van hoe jij de kabel hebt gemaakt? misschien kan ik ideeŽn opdoen om het een beetje netjes te krijgen ;)

  • imdos
  • Registratie: maart 2000
  • Laatst online: 01-08 15:48

imdos

I use FreeNAS and Ubuntu

Ik heb een probleem bij het splitsen van mijn verbinding voor Toon en Domoticz. Ik gebruik dit topic omdat deze veel actueler is en deze al een tijdje niet meer in gereageerd wordt.
Ik heb volgens deze site een telefoon splitter (die ik nog had liggen) opengehaald en gemodificeerd.

Zodra ik de p1-kabel van Eneco op het doorkoppel vlak zet gaat het mis. Ik kreeg zo gauw de kabel er niet meer uit, van Eneco, die direct op de P1 poort zit. Moet ik eerst de splitter zelf op de poort zetten en daarna pas de kabel van Eneco? Die kabel zag er namelijk vrij straight thru uit. :/

pvoutput. Waarom makkelijk doen, als het ook moeilijk kan! Every solution has a new problem


  • Yaz
  • Registratie: november 2006
  • Laatst online: 15-08 19:40
Heeft iemand enig idee wat het verschil is tussen "Actual electricity power delivered (+P) in 1 Watt resolution" en "Instantaneous active power L1 (+P) in W resolution" (codes "1-0:1.7.0" en "1-0:21.7.0"). Waardes komen vaak bij elkaar in de buurt maar klopt nooit helemaal. Beide waardes worden gemeten in kW.


Natuurlijk zie ik het verschil in text en dat verklaart ook wel wat maar ik zie even de relatie niet. Zou dit niet altijd gelijk moeten zijn (ik ben geen elektronicus maar wil wel graag snappen waar ik mee bezig ben, vandaar)


Voorbeeld bij mij;
1-0:1.7.0(00.082*kW)
1-0:21.7.0(00.079*kW)

en
1-0:1.7.0(00.062*kW)
1-0:21.7.0(00.063*kW)


edit: En nu we toch op dit onderwerp zitten. In de tekst hierboven zie je (+P) staan. Er is ook een (-P). Hebben we het hier dan over de polen van de fase?

Yaz wijzigde deze reactie 31-05-2018 14:20 (42%)

Gamertag: YazNL


  • Xiphalon
  • Registratie: juni 2001
  • Nu online
@Yaz Het verschil tussen werkelijke en schijnbaar vermogen? Dus het verschil zou dan de arbeidsfactor (Cos φ) zijn.

+P en -P zou ik levering en teruglevering verwachten, maar dat kan ik thuis pas verifieren

Xiphalon wijzigde deze reactie 31-05-2018 14:34 (27%)


Acties:
  • 0Henk 'm!

  • Dj-sannieboy
  • Registratie: augustus 2004
  • Laatst online: 09:17
Ik merkte vanmorgen op dat er sinds gisteravond 22:05 geen gas en stroomverbruik meer gelogd wordt in Domoticz. Omdat ik er vanuit ging dat het een hick-up zou zijn van Domoticz, heb ik mijn Rpi3 herstart, maar helaas bleef het verbruik op 0 staan. Toen maar even de kabel tussen mijn Rpi en slimme meter opnieuw aangesloten, maar ook dit gaf geen resultaat.

De kabel wordt wel herkent als ik 'lsusb' uitvoer:
Bus 001 Device 005: ID 0403:6001 Future Technology Devices International, Ltd FT232 USB-Serial (UART) IC

en als ik 'dmesg | grep tty' uitvoer zie ik: FTDI USB Serial Device converter now attached to ttyUSB0

maar als ik 'cu -l /dev/ttyUSB0 -s 115200 --parity=none uitvoer krijg ik alleen 'Connected' verder geen data.

Iemand nog tips? (Behalve een nieuwe kabel testen)

Kabel: https://www.sossolutions.nl/slimme-meter-kabel
Meter: ISKRA AM550

Dj-sannieboy wijzigde deze reactie 01-06-2018 14:10 (16%)


Acties:
  • 0Henk 'm!

  • Sircuri
  • Registratie: oktober 2001
  • Niet online

Sircuri

Volledig Appelig

Ik denk dat je alle mogelijke opties wel bekeken hebt. Alleen met een andere kabel kun je nog controleren of niet je P1 poort kapot is.

Signature van nature


Acties:
  • 0Henk 'm!

  • TCroezing
  • Registratie: november 2009
  • Laatst online: 18-08 10:00
quote:
Dj-sannieboy schreef op vrijdag 1 juni 2018 @ 13:56:
Ik merkte vanmorgen op dat er sinds gisteravond 22:05 geen gas en stroomverbruik meer gelogd wordt in Domoticz. Omdat ik er vanuit ging dat het een hick-up zou zijn van Domoticz, heb ik mijn Rpi3 herstart, maar helaas bleef het verbruik op 0 staan. Toen maar even de kabel tussen mijn Rpi en slimme meter opnieuw aangesloten, maar ook dit gaf geen resultaat.
...
Iemand nog tips? (Behalve een nieuwe kabel testen)
Meter: ISKRA AM550
Ik had dezelfde ISKRA. Die hield er bij mij ook spontaan op (wel precies op het moment dat er remote acties waren). Na alles (hardware/software) getest te hebben dat het niet aan "mij" lag, is de monteur van Liander langsgekomen. Deze heeft de SM uit/aan gezet, en hij deed het weer!
(tis net windows 8)7 )
Nadat de SM er een tweede keer mee ophield ( :( ), weer gebeld, en nu heb ik een nieuwe SM (Landis) gekregen. Die doet het weer netjes...
Misschien dat het een ISKRA onhebbeiljkheid is?...

Overigens bestond mijn test eruit dat ik een test Rpi met kabel en LT met putty oppakte en in een andere SM heb geplugd. Die test leverde wel rapporten op, maar bij mij dus niet. Ergo het is de P1 poort...

TCroezing wijzigde deze reactie 04-06-2018 11:59 (9%)


Acties:
  • 0Henk 'm!

  • cyclone
  • Registratie: juni 2000
  • Laatst online: 18-08 00:38

cyclone

-=Hacking is my life=- (NOT)

quote:
TCroezing schreef op maandag 4 juni 2018 @ 11:56:
[...]

Ik had dezelfde ISKRA. Die hield er bij mij ook spontaan op (wel precies op het moment dat er remote acties waren). Na alles (hardware/software) getest te hebben dat het niet aan "mij" lag, is de monteur van Liander langsgekomen. Deze heeft de SM uit/aan gezet, en hij deed het weer!
(tis net windows 8)7 )
Nadat de SM er een tweede keer mee ophield ( :( ), weer gebeld, en nu heb ik een nieuwe SM (Landis) gekregen. Die doet het weer netjes...
Misschien dat het een ISKRA onhebbeiljkheid is?...
Andere meters, maar wel zelfde euvel (alleen met mijn gas meter dan) en dat resulteerde na een week of 2 (na melding bij Stedin) met een verzoek om de gasmeter te komen vervangen. Aldus de monteur die hem kwam vervangen gebeurde dit wel vaker, en was de kwaliteit uitermate teleurstellend ;) van de meters.

Kortom een meter die stuk gaat is geen zeldzaamheid.

Bij IT-ers gaat alles automatisch, maar niets vanzelf.
Linux is only free if your time has no value...


Acties:
  • 0Henk 'm!

  • Dj-sannieboy
  • Registratie: augustus 2004
  • Laatst online: 09:17
quote:
TCroezing schreef op maandag 4 juni 2018 @ 11:56:
[...]

Ik had dezelfde ISKRA. Die hield er bij mij ook spontaan op (wel precies op het moment dat er remote acties waren). Na alles (hardware/software) getest te hebben dat het niet aan "mij" lag, is de monteur van Liander langsgekomen. Deze heeft de SM uit/aan gezet, en hij deed het weer!
(tis net windows 8)7 )
Nadat de SM er een tweede keer mee ophield ( :( ), weer gebeld, en nu heb ik een nieuwe SM (Landis) gekregen. Die doet het weer netjes...
Misschien dat het een ISKRA onhebbeiljkheid is?...

Overigens bestond mijn test eruit dat ik een test Rpi met kabel en LT met putty oppakte en in een andere SM heb geplugd. Die test leverde wel rapporten op, maar bij mij dus niet. Ergo het is de P1 poort...
Ik heb contact gehad met Liander en die boden eigenlijk direct aan om de meter te komen vervangen. Toen heb ik aangeven dat ik eerst nog even met een andere kabel wil testen, omdat ik het zonde zou vinden wanneer de meter vervangen wordt terwijl de oorzaak elders ligt. Zodoende maar even contact opgenomen met SOS Solutions, om te vragen of ik een andere kabel kan krijgen.

Update:
Lees zojuist op het Domoticz forum dat het ‘herstarten’ van de meter kan helpen. (Door alle schakelaren/automaten uit te zetten) Vanmiddag maar eens proberen.

Update 2:
Inmiddels krijg ik na alles uitschakelen en weer inschakelen weer data vanuit de P1 poort.

Dj-sannieboy wijzigde deze reactie 05-06-2018 18:38 (10%)


Acties:
  • 0Henk 'm!

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?

Heb P1 monitor nu draaien op een Orange pi zero, heel mooi stukje software voor je P1 poort..

Hulde aan de maker van de software

Acties:
  • 0Henk 'm!

  • Kaspers
  • Registratie: juni 2004
  • Laatst online: 19-08 10:45
quote:
D3LTA schreef op zondag 17 juni 2018 @ 00:14:
Heb P1 monitor nu draaien op een Orange pi zero, heel mooi stukje software voor je P1 poort..

Hulde aan de maker van de software
Doel je op "DSMR-Reader"?

Acties:
  • 0Henk 'm!

  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
Vraagje tussendoor: is de ground van de power dezelfde ground als van het signaal?
http://domoticx.com/wp-content/uploads/2018/01/ESMRv5.0-P1-schematic.png

Ik wil m'n esp voeden met de voeding in de meter. Maar van een esp weet ik niet beter dat de gnd van de voeding hetzelfde is als dat van het signaal.

Tussen pin 1 & 6 meet ik 5 volt, tussen pin 1 & 3 meet ik ook 5 volt, maar ping 3 & 6 zijn niet met elkaar verbonden (gemeten met een multimeter)

iMars wijzigde deze reactie 17-06-2018 15:37 (18%)


Acties:
  • 0Henk 'm!

  • fockarty
  • Registratie: januari 2005
  • Laatst online: 22:42
Ik zou de ESP niet voeden vanuit je meter, dat ding gebruikt best veel stroom..(80mA+) en heeft een stabiele voeding nodig

fockarty wijzigde deze reactie 17-06-2018 21:11 (22%)
Reden: Typo


Acties:
  • 0Henk 'm!
Over die dsmr-reader: ik heb het een poos terug ook gebruikt toen ik nog geen zonnepanelen had. Werkt best leuk. Zijn er ook Tweakers die het gebruiken en ook zonnepanelen hebben?

Volgens mij houdt hij namelijk geen rekening met bruto verbruik overdag? Alles wat ik lees over zonnepanelen wordt afgeketst door de maker, omdat hij zelf geen panelen heeft.

Ik upload m'n opwek en verbruik nu naar PVOutput, het verbruik is het verbruik zoals aangegeven door de slimme meter, maar dan verrekend met de bruto opwek van de omvormer (dit doe ik zelf met een script).
Op die manier wordt m'n verbruik niet ineens negatief ofzo wanneer de zon gaat schijnen.

Iemand die hier ervaring mee heeft?

ThinkPad wijzigde deze reactie 17-06-2018 21:40 (16%)

Hardware te koop | Gas besparen door CV-tuning | Elektriciteit besparen | Tweakblog


  • Kabelventje
  • Registratie: juni 2018
  • Laatst online: 12-07 22:35
Hallo, ik kom hier steeds opmerkingen tegen over het inverteren van de data met transitoren en IC's e.d. Uit de meter komt keurig netjes "gewone RS232" geschikte data. Mits je een weerstandje van 2k2 tussen pen 5 en 1 plaatst ,en pen 3 en 6 doorverbind. Als je dan ook nog pen 2 verbind met pootje 7 (RTS) van DB9 stekker, is het helemaal voorelkaar. Meter blaast dan enkel data als RS232 poort daarom vraagt. Dus geen gepruts met extra voedingen enzo. Plaats je het weerstandje niet, dan zweeft de interne uitgangs transistor en lijkt de data geinverteerd. Op deze wijze lees ikzelf de meter uit met een Moxa Nport 5110 converter. Zonder verdere toevoegingen.

Kabelventje wijzigde deze reactie 18-06-2018 23:21 (8%)
Reden: regeltje vergeten


  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
fockarty schreef op zondag 17 juni 2018 @ 21:09:
Ik zou de ESP niet voeden vanuit je meter, dat ding gebruikt best veel stroom..(80mA+) en heeft een stabiele voeding nodig
Ik wil het toch proberen... Hoe kan ik dit het beste doen met de min/gnd ??

Acties:
  • 0Henk 'm!

  • Kabelventje
  • Registratie: juni 2018
  • Laatst online: 12-07 22:35
quote:
iMars schreef op donderdag 21 juni 2018 @ 14:16:
[...]

Ik wil het toch proberen... Hoe kan ik dit het beste doen met de min/gnd ??
Pen 6 = massa , Pen 1= +5V
Wel even een RJ12 stekkertje regelen en stukje 6 aderige platte kabel.

Kabelventje wijzigde deze reactie 24-06-2018 23:05 (0%)
Reden: pennetje


Acties:
  • 0Henk 'm!

  • Kabelventje
  • Registratie: juni 2018
  • Laatst online: 12-07 22:35
Ik had graag afbeelding geplaatst, maar dat onnozele gedoe met " karma" ,belet dat....
Een forum is er om elkaar te informeren. En in een land vol betutteling verbaas ik me over dit soort dingen in een forum..
Nou...dan maar geen afbeelding. Ook best.

  • MdO82
  • Registratie: maart 2007
  • Laatst online: 08:50
quote:
Kabelventje schreef op zondag 24 juni 2018 @ 23:14:
Ik had graag afbeelding geplaatst, maar dat onnozele gedoe met " karma" ,belet dat....
Een forum is er om elkaar te informeren. En in een land vol betutteling verbaas ik me over dit soort dingen in een forum..
Nou...dan maar geen afbeelding. Ook best.
Je hebt niet perse karma nodig. Er zijn genoeg alternatieven waarna je een link naar je afbeelding kunt plaatsen

Imgur, afbeeldingenuploaden.nl etc

2250 WP Zuid PVoutput


  • iMars
  • Registratie: augustus 2001
  • Laatst online: 00:41
quote:
Kabelventje schreef op zondag 24 juni 2018 @ 23:05:
[...]


Pen 6 = massa , Pen 1= +5V
Wel even een RJ12 stekkertje regelen en stukje 6 aderige platte kabel.
RJ12 kabel en voetje heb ik allemaal al ;) Kwam er alleen achter dat de massa niet aan elkaar verbonden is ...

Acties:
  • +1Henk 'm!

  • Kabelventje
  • Registratie: juni 2018
  • Laatst online: 12-07 22:35
OK, in mijn landis & gyr waren ze wel doorverbonden.
Daar kwam ik achter nadat ik dit in het kabeltje ook al had gedaan.
Schema en Praktijk:


Resultaat:

Keurig "normale" RS232 data.

Kabelventje wijzigde deze reactie 25-06-2018 22:54 (56%)

Heeft iemand ervaring met een lange kabel tussen de P1-poort en het uitleesdevice?

Ik heb een YouLess LS120. Deze kan zowel de P1-poort uitlezen als ook de S0-poort van een pulsenteller.
Dit is voor mij erg interessant omdat ik zonnepanelen heb. Met de LS120 kan ik namelijk mijn bruto verbruik berekenen. Als ik alleen de slimme meter zelf uitlees dan heb ik het netto verbruik (oftewel: al verrekend met eigen verbruik/opwek) en kan ik dus no way bepalen wat m'n eigen verbruik is, zolang de zon schijnt.

Punt is alleen, de S0-pulsenteller zit op zolder bij de omvormer. Kan zonder veel gedoe ook niet naar de meterkast (heb geen eigen groep voor de panelen, zit bij de wasmachine op). Ik dacht eerst om de S0 naar de meterkast te brengen via een netwerkkabel, maar dat is wel storingsgevoelig vermoed ik.

De P1-poort heeft echter CRC, dus mogelijk dat die wel een lange afstand kan overbruggen? Ik heb al een CAT5e netwerkkabel naar zolder lopen, deze is een 12-15m. lang vermoed ik.

ThinkPad wijzigde deze reactie 28-06-2018 12:57 (6%)

Hardware te koop | Gas besparen door CV-tuning | Elektriciteit besparen | Tweakblog


  • imdos
  • Registratie: maart 2000
  • Laatst online: 01-08 15:48

imdos

I use FreeNAS and Ubuntu

quote:
imdos schreef op woensdag 30 mei 2018 @ 08:18:
Ik heb een probleem bij het splitsen van mijn verbinding voor Toon en Domoticz. Ik gebruik dit topic omdat deze veel actueler is en deze al een tijdje niet meer in gereageerd wordt.
Ik heb volgens deze site een telefoon splitter (die ik nog had liggen) opengehaald en gemodificeerd.

Zodra ik de p1-kabel van Eneco op het doorkoppel vlak zet gaat het mis. Ik kreeg zo gauw de kabel er niet meer uit, van Eneco, die direct op de P1 poort zit. Moet ik eerst de splitter zelf op de poort zetten en daarna pas de kabel van Eneco? Die kabel zag er namelijk vrij straight thru uit. :/
Na het volledig doorlezen van deze Eneco site en het doormeten met een multimeter kom ik tot de conclusie dat de splitter connector crossed was. Of ik heb zelf zitten slapen met doorknippen en opnieuw verbinden of hij heeft nooit afdoende gewerkt (kan je gewoon de oude telefoon gebruiken met een inverted signaal :? ). Ben hem nu opnieuw aan het doorverbinden.

Tevens moest ik met een smalle platte schreovendraaier even drukken op de goede plek aan de bovenkant om de kabel los te krijgen uit de P1 poort van de meter.

@ThinkPad ik denk dat je beter het S0 signaal kan verlengen want volgens personen in het artikel dat ik hierboven quote is de P1 gevoelig voor te lange kabels (zeker i.c.m. Toon). Maar de S0 doet volgens deze site wel minstens 12V; dus dat lijkt me beter te transporteren. Anders moet je een van beide signalen versterken met een actieve versterker.

pvoutput. Waarom makkelijk doen, als het ook moeilijk kan! Every solution has a new problem

quote:
imdos schreef op donderdag 28 juni 2018 @ 13:57:
[...]
@ThinkPad ik denk dat je beter het S0 signaal kan verlengen want volgens personen in het artikel dat ik hierboven quote is de P1 gevoelig voor te lange kabels (zeker i.c.m. Toon). Maar de S0 doet volgens deze site wel minstens 12V; dus dat lijkt me beter te transporteren. Anders moet je een van beide signalen versterken met een actieve versterker.
Ik denk dat de S0-pulsjes over een afstand van 15m nog wel uit te lezen zijn, maar ik ben meer bang voor valse pulsjes door storing die wordt opgepikt door de kabel. De P1-poort heeft een checksum op elk bericht zitten (type DSMR >=4) dus foute data kan daarmee gefilterd worden (als de YouLess dat doet tenminste). Valse S0 pulsen is echter heel lastig om te meten/corrigeren.

Hardware te koop | Gas besparen door CV-tuning | Elektriciteit besparen | Tweakblog


  • ThaHandy
  • Registratie: juli 2001
  • Laatst online: 19-08 20:29

ThaHandy

Discovery Channel

Je kan een RS485-TTL converter proberen om de afstand te overbruggen. Met een beetje mazzel kan de meter de rs485 module voeden en aan de andere kant nog een converter of direct via een RS485-USB converter.

of kant en klaar de P1 Extended Converter Module v1 kopen bij smartmeterdashboard.nl

ThaHandy wijzigde deze reactie 28-06-2018 16:45 (20%)


Acties:
  • 0Henk 'm!

  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 22:37
Ik heb in mijn meterkast geen stroom aansluiting, en gebruik momenteel een CEE naar Schuko adapter zodat ik de Pi ZeroW van 5v kan voorzien. Maar ik heb krachtstroom nodig om mijn auto te gaan laden, is het ook mogelijk om de stroom vanaf de P1 te pakken?
Ik heb het al even geprobeerd en een rj12 stekker aan een micro usb kabel gemaakt, en de Pi geeft heel even een teken van leven maar stopt dan weer, iemand een idee hoe dit op te lossen?

It's All In The "Mix"


Acties:
  • +1Henk 'm!

  • adjego
  • Registratie: december 2004
  • Laatst online: 09:13
Gewoon een van de groepen aftakken naar een opbouwstopcontact.

Zoiets bijvoorbeeld: https://www.vekto.nl/univ...HTJtLyjW-KjMaAmuZEALw_wcB

Domoticz | Z-Wave | 2900 Wp JA Solar | Solaredge SE2200 | P300 Optimizers | PVOutput


  • Cranberry
  • Registratie: juni 2004
  • Laatst online: 08:55
@Mixpower Een RPi kun je niet voeden dmv een P1-poort. Je moet daarvoor, zoals @adjego al aangaf, even een stopcontactje maken in je MK.

  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?


  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 22:37
quote:
adjego schreef op woensdag 4 juli 2018 @ 06:50:
Gewoon een van de groepen aftakken naar een opbouwstopcontact.

Zoiets bijvoorbeeld: https://www.vekto.nl/univ...HTJtLyjW-KjMaAmuZEALw_wcB
quote:
Cranberry schreef op woensdag 4 juli 2018 @ 08:24:
@Mixpower Een RPi kun je niet voeden dmv een P1-poort. Je moet daarvoor, zoals @adjego al aangaf, even een stopcontactje maken in je MK.
Thanks, zoiets vermoede ik al!
Dan maar een stopcontact aanleggen. :)

It's All In The "Mix"


  • mcDavid
  • Registratie: april 2008
  • Laatst online: 07:54
Of zoiets, als je er ruimte voor hebt: https://superflink.nl/iskra-schuko-16a-din-wcd.html

zcflevo.nl


  • MsG
  • Registratie: november 2007
  • Laatst online: 19-08 11:27

MsG

Forumzwerver

Je kan natuurlijk iets als een van de ESP projecten die rechtstreeks aan de P1-meter hangen proberen. Weet alleen niet hoe leuk die meter het vindt als je wat meer ampere vraagt. Volgens mij verschilt dat ook per meter die je hebt:

https://github.com/jantenhove/P1-Meter-ESP8266
http://www.esp8266thingies.nl/wp/

Denk om uw spatiegebruik. Dit scheelt Tweakers.net kostbare databaseruimte!


  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 22:37
quote:
Dat ziet er wel mooi uit, ga het eens bekijken thanks! :)
quote:
MsG schreef op woensdag 4 juli 2018 @ 13:00:
Je kan natuurlijk iets als een van de ESP projecten die rechtstreeks aan de P1-meter hangen proberen. Weet alleen niet hoe leuk die meter het vindt als je wat meer ampere vraagt. Volgens mij verschilt dat ook per meter die je hebt:

https://github.com/jantenhove/P1-Meter-ESP8266
http://www.esp8266thingies.nl/wp/
Thanks, maar ik ga denk ik maar voor een stekker. :+

It's All In The "Mix"


  • D3LTA
  • Registratie: mei 2002
  • Laatst online: 30-07 11:04

D3LTA

Lekker Boeiend ?!?



P1 Monitor voor Orange Pi Zero. (stuk goedkoper dan een RPI3)

Deze heb ik zelf aangepast voor de OrangePI Zero. denk deel het even misschien mensen met interesse hier.

D3LTA wijzigde deze reactie 05-07-2018 09:48 (16%)


  • Cranberry
  • Registratie: juni 2004
  • Laatst online: 08:55
Vorig jaar was me toegezegd dat ik een slimme meter zou krijgen in de woning die we binnenkort gaan verlaten. Helaas is dat uiteindelijk toch niet doorgegaan. Wel had ik al een P1-kabel besteld bij AliExpress.
Gisteren is in onze nieuwe woning de e-aansluiting verplaatst en verzwaard. Er is een ISKRA AM550 (DSMR5) meter geplaatst. Helaas werkt de P1-kabel nog niet. Als ik een plaatje van Ali bekijk van een voor de AM550 geschikte kabel, wijkt e.e.a. af de aansluitingen bij mij. Bij Ali staat dit:



Mijn kabel is zo aangesloten:
1 rood -> 5V
2 groen -> CTS
3 zwart -> GND
5 wit -> ??



Het is me dus niet duidelijk waar pin 5 op is aangesloten. Als het plaatje van Ali juist is, zou ik de groene en witte kabel moeten losmaken en moeten aansluiten op resp. RTS en RXD en een weerstand van 10k tussen beide moeten solderen. Elders lees ik echter dat er een weerstand van 5k- 10k tussen RXD en de 5V moet worden gerealiseerd.
Kan iemand dat hier bevestigen of evt. kijken hoe bij hem/haar de aansluiting is?

@Vaal Heb jij 't uiteindelijk nog voor elkaar gekregen om je meter uit te lezen?

Cranberry wijzigde deze reactie 05-07-2018 22:58 (7%)


Acties:
  • 0Henk 'm!

  • megapearl
  • Registratie: oktober 2012
  • Laatst online: 12-08 23:36
Hoi,

Ik heb een ISKRA AM550 (DSMRv5) meter aangesloten op een Raspberry PI via een Startech USB naar Serial Converter (FTDI 232RL) waarvan ik de RxD geinverteerd heb met het FT PROG tooltje, ook heb ik meerdere weerstanden (1K, 4.7K, 10K) parallel geprobeerd over VCC en GND (pin 2 en 5 van de rj12 connector), als ik connect naar de Seriele Poort (115200 8 N 1) spuugt de meter om de seconde rotzooi uit ipv een goed telegram, iemand een idee waar dit aan kan liggen?

Het 1ste telegram is:
▒▒ @▒p @ ▒▒▒▒▒0▒▒▒@▒▒▒ ▒` ▒▒▒ ▒ ▒▒▒@▒@▒▒▒▒▒▒ @@▒G8p▒ @▒

De 2de is:
▒▒ @▒▒▒▒▒@▒@@@▒@▒▒ ▒ `▒@@▒@▒▒▒▒@▒▒ ▒▒▒ @▒▒▒ p▒@▒▒▒@@▒ ▒▒@▒▒

Groeten,
Donald.

megapearl wijzigde deze reactie 09-07-2018 12:22 (3%)

Pagina: 1 ... 11 12 13 Laatste


Call of Duty: Black Ops 4 HTC U12+ dual sim LG W7 Google Pixel 3 XL OnePlus 6 Battlefield V Samsung Galaxy S9 Dual Sim Google Pixel 3

Tweakers vormt samen met Tweakers Elect, Hardware.Info, Autotrack, Nationale Vacaturebank en Intermediair de Persgroep Online Services B.V.
Alle rechten voorbehouden © 1998 - 2018 Hosting door True
