[CIP] Project E.L.I.S.A.

[Damic]

Je kunt nu deze bol eventueel gebruiken voor een mockup en hier dan alles op aanbrengen en ineenkeer goed maken

[TERW_DAN]

Ja, dat wil ik ook doen. De buitenkant is wellicht niet meer zo goed bruikbaar, voor de constructie wil ik nog wel eens kijken wat mogelijk is.
Dan kan ik gelijk eens kijken of ik het voetje kan lozen, want dat werkt toch niet zo heel praktisch met glasvezel heb ik gemerkt.

[SjaakDeBeer]

Jammer om te lezen dat je mod niet goed is gelukt. Kijk wel uit naar je verbeterde bol. We zullen alleen nog wel even moeten wachten.

[Anoniem: 466194]

Wat klote dat het helemaal verknald is met die rotzooi, we gaan hem later opnieuw en extra mooi maken

[TERW_DAN]

Ik heb op zich al wel een idee hoe ik eea wil gaan aanpakken.
In plaats van het voetje dat ik nu heb gemaakt maak ik de onderkant van de bol vlak (op een oppervlak met een diameter van +- 12CM, zo groot als ik het voetje nu ook heb), aan de achterkant van de bol maak ik ook een vlak stukje (dat wordt dan een stuk kleiner, ik wil dat ongeveer 6 tot 8CM groot maken) en daar komen alle aansluitingen in te zitten.

Daarmee los ik gelijk 3 problemen op.
1. De bol wordt stabieler, omdat het zwaartepunt lager ligt
2. De kabels van het moederbord hoeven minder lang te zijn, waardoor ik geen verlengkabels meer nodig heb.
3. Ik kan meer gewicht onderin de kast leggen, hiermee kan ik het zwaartepunt dan ook lager leggen. Ik kan bijv de onderkant van de bol (tot het vlakje met de aansluitingen, dat maar een paar CM boven het grondvlak moet komen) volgieten met gips of iets dergelijks.

Omdat te testen kan ik dus prima de miskleuntjes gebruiken die ik nu heb
7 december zal ik wel niet meer gaan halen, dus die wedstrijd zal aan me voorbij moeten gaan, maar dat is dan maar zo, ik had toch niet de hoop dat ik zou kunnen gaan winnen

[julby]

kl*** dat het mislukt is, maar als de aanwijzingen inderdaad beperkt zijn tot "2 kneepjes uit de tube op 100 gram" is dat niet zo vreemd. Ik ken dat soort instructies wel van polyesterplamuur, daar komt de verhouding niet zo nauwkeurig en is meer harder -> sneller uitgehard, maar bij de epoxies die ik heb gebruikt zit altijd een strikte handleiding: mengverhouding X:Y, op volume- of gewichtsbasis.

Maar je hebt nu in ieder geval ervaring met het werken met glasvezel, welke epoxy goed en niet goed werkt, dat zal bij volgende mods zeker van pas komen. Succes en ik ben benieuwd!

[TERW_DAN]

julby schreef op woensdag 28 november 2012 @ 12:42:
Maar je hebt nu in ieder geval ervaring met het werken met glasvezel, welke epoxy goed en niet goed werkt, dat zal bij volgende mods zeker van pas komen. Succes en ik ben benieuwd!

Precies, ik ga gewoon weer mrboat epoxy halen, dat spul werkte namelijk perfect.

Daarbij kan ik nu mooi deze mislukte mallen gebruiken voor m'n nieuwe ideetje.
Ik heb vandaag nog een inbouw 3.5mm jackkabeltje besteld. Dus dan kan ik evt ook een setje speakers of een koptelefoon aansluiten op dit systeem.
De achterkant krijgt in het midden dan de stroomconnector, en daaromheen de USB, eSATA, HDMI, netwerk en 3.5mm jack. Misschien dat ik zelfs 4x USB ipv 2x USB pak als ik daar de ruimte nog voor heb, maar wil eigenlijk het aansluitingen gedeelte zo klein mogelijk houden.


Verder wil ik de bol die ik nu al los heb van het piepschuim van de buitenkant nog even goed opschuren, voorzien van een laag primer en witte hoogglansverf. Gewoon om te kijken of het een beetje wil lukken op die manier.

[Damic]

Plastiek primer niet vergeten, dan gewone primer erover en dan je verf.

[mveijden]

Zonde van al dat werk als het op die manier fout gaat.

[TERW_DAN]

Damic schreef op woensdag 28 november 2012 @ 15:34:
Plastiek primer niet vergeten, dan gewone primer erover en dan je verf.

Dat is een goede, ik weet zo niet welke primer ik heb liggen. Zal het gewoon eens moeten testen

mveijden schreef op woensdag 28 november 2012 @ 15:41:
Zonde van al dat werk als het op die manier fout gaat.

Ach, 't hoort erbij.
Het heeft me in elk geval genoeg kennis gegeven om de 2e versie gewoon nog heel veel epischer te maken dan deze. Jammer dat ik niet de deadline voor de wedstrijd meer haal, maar als het me uiteindelijk een mooier resultataat oplevert vind ik het wel prima zo.

[TERW_DAN]

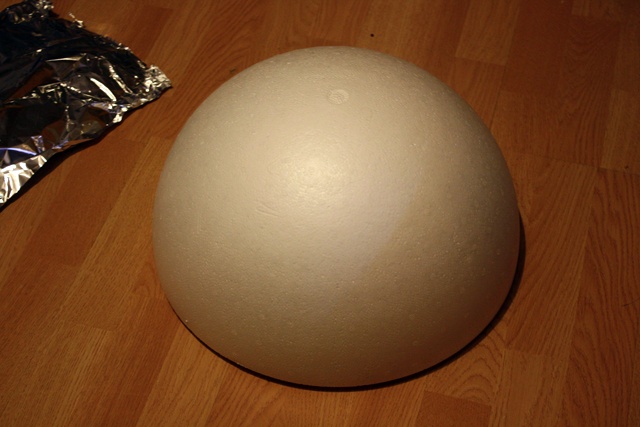

Inmiddels een nieuwe piepschuim bol binnengekregen waar ik van de week eens mee aan de slag wil gaan.




Het idee blijft ongeveer hetzelfde, alleen ga ik de onderkant wat anders aanpakken dan ik tot nu toe heb gedaan, om het ding wat compacter en mooier te houden.
Om te voorkomen dat het piepschuim weer amper uit de bol te halen is heb ik nu even wat voorzorgsmaatregelen genomen en de bol helemaal beplakt met tape.


Mocht de epoxy aan dit spul gaan hechten, dan is het altijd nog van de bol zelf af te halen, iets dat niet gaat als je het er direct opsmeert.

[Aertsvijand]

Mooi dat er terug schot in de zaak komt. Succes ermee!

[UnexpectedBE]

woehoew ^^ weer genieten

[dantalion]

Ben blij dat je hier nu weer verder mee gaat,
zag er heel veel belovend uit.

het word vast heel mooi ik kijk ernaar uit.

[jorjel]

Tip: Gebruik huishoudfolie om de bol. Werkt perfect. Trek de huishoudfolie strak en plak het vast aan de vlakke zijde van de bol.

[TERW_DAN]

Ik heb ook aan huishoudfolie zitten denken, het nadeel daarvan is alleen dat als het niet helemaal goed vast zit, het wat lastiger is om strak te trekken. daarom heb ik nu losse strookjes plakband gebruikt. Er zitten wel wat vouwtjes in, maar die heb ik vrijwel helemaal glad gestreken.

Misschien dat ik 't nog wel nodig heb voor de andere vormen, maar dat zien we dan wel. Ik wil nu eerst deze bol gaan maken. In tegenstelling tot hoe ik 'm vorige keer gemaakt heb wil ik nu eigenlijk in 1 keer een stuk of 4 lagen gaan aanbrengen. Dat scheelt me tussendoor behoorlijk wat schuren. Het enige nadeel is wel dat het dan behoorlijk strak erop moet zitten, iets dat me vorige keer wat minder goed is gelukt. dus misschien dat ik eerst met stof een mal maak die ik kan inknippen op de punten die overlappen. En op die manier ook de glasvezelmat ga knippen. En er daar dan een stuk of 3 of 4 over elkaar heenleg als de epoxy nog nat is. Dan wordt het nog meer 1 geheel dan het nu al was.

[floriske.nl]

@TERW_DAN: heb je toevallig al eens aan loswas gedacht?

https://polyestershoppen.nl/informatie/9/Losmiddelen

[TERW_DAN]

Niet specifiek naar loswas, maar heb eea gelezen over wat handig is, en zag dat dit op zich een meer gebruikte methode was. Daarbij is het behoorlijk goedkoop, ik heb er nu voor iets van €0,15 aan plakband opzitten waarmee de bol helemaal bedekt is, dus dat lijkt me op zich wel geschikt.

[TERW_DAN]

Vandaag wilde ik eigenlijk alvast met de epoxyknoei aan de gang gaan, tot ik er achter kwam dat ik eea mis. Dus dat doen we van de week wel.

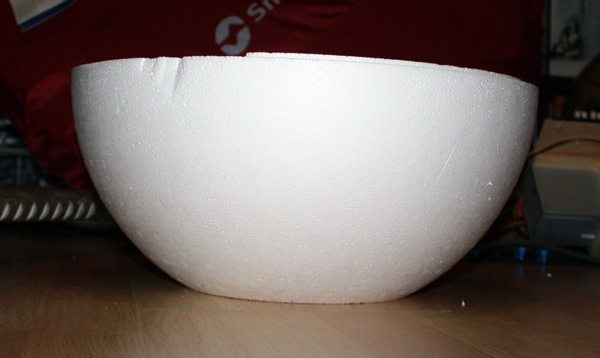

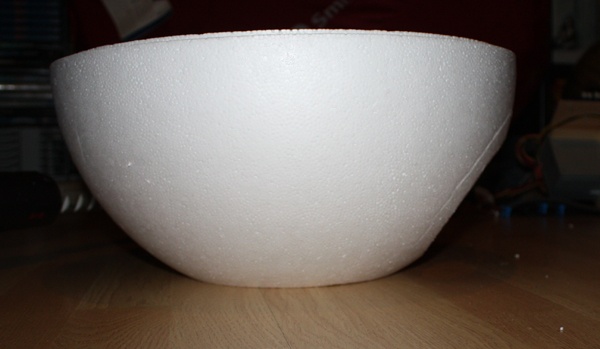

Dus ben ik nu alvast bezig geweest met de andere helft van de bol. Deze heb ik zo gemaakt dat die kan staan zonder voetje, door de onderkant af te vlakken.



Ik vind dit er uiteindelijk ook wel wat mooier uitzien, en het maakt de case wat minder hoog, en daardoor minder topzwaar.

Vervolgens heb ik de achterkant afgevlakt.

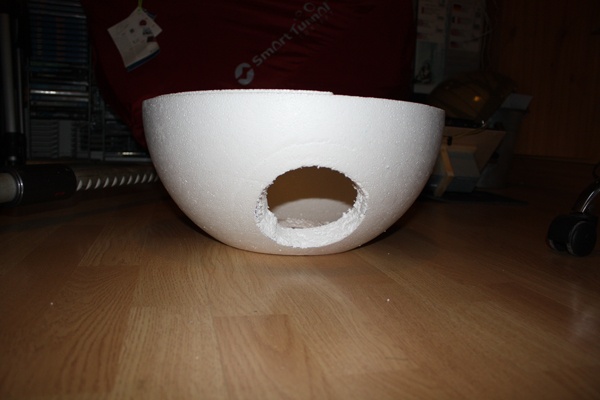

Dit gat heeft de grootte van een CD. Hier moeten alle aansluitingen in komen te zitten. Nu ik geen voetje meer heb moeten die in de bol zelf kopen, vandaar een vlak stuk.

Hier moeten straks de volgende connectoren inkomen.
- stroom
- 3.5mm audio
- HDMI
- RJ45
- 2x eSATA
- 2x of 4x USB2.0

[Anoniem: 408459]

jammer dat het de eerste keer mislukt is ...


we zullen het maar trial and error noemen , ik ben echt benieuwd wat het word en hoe het er uiteindelijk eruitkomt te zien

veel succes en plezier ermee !

gr jason

[TommyGun]

Ik ben erg benieuwd, succes ermee!

[julby]

TERW_DAN schreef op woensdag 06 februari 2013 @ 10:28:
Ik heb ook aan huishoudfolie zitten denken, het nadeel daarvan is alleen dat als het niet helemaal goed vast zit, het wat lastiger is om strak te trekken. daarom heb ik nu losse strookjes plakband gebruikt. Er zitten wel wat vouwtjes in, maar die heb ik vrijwel helemaal glad gestreken.

Of je nu (los)was, huishoudfolie of tape gebruikt, die bol komt heus wel los. Ik zou persoonlijk ook voor deze oplossing met tape zijn gegaan; gemakkelijk, snel en effectief! Succes met de nieuwe poging, ik ben benieuwd naar het resultaat

[Damic]

Heb gisteren wat filmpjes bekeken van iemand dat polyesterren mallen enzo maakt (vooral wagens) en die gebruikte gewone boenwas daar dan losser erover dan gelcoat en dan begon ie pas.
Bekijk zijn filmpjes eens staat heel wat op: YouTube: WJP004's channel

[TERW_DAN]

Cool, die ga ik zeker eens bekijken.

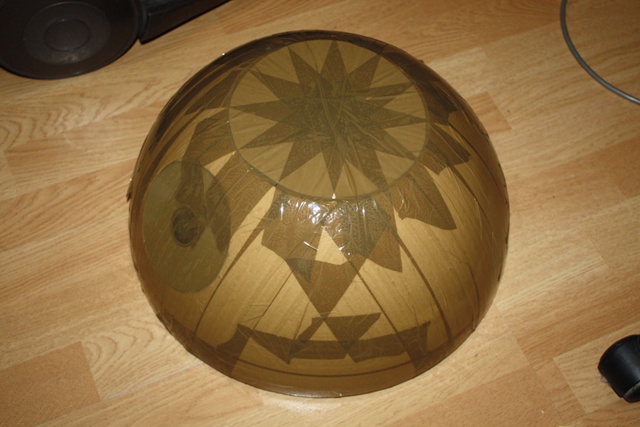

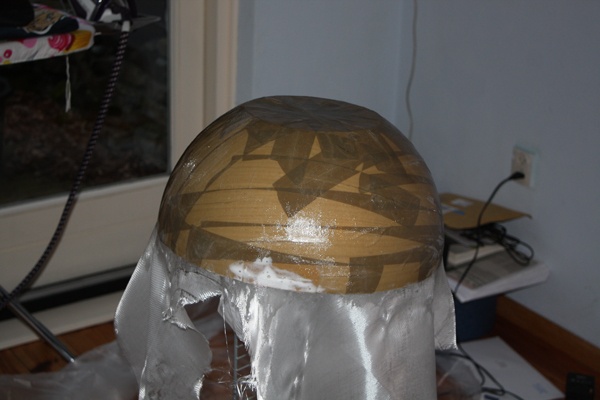

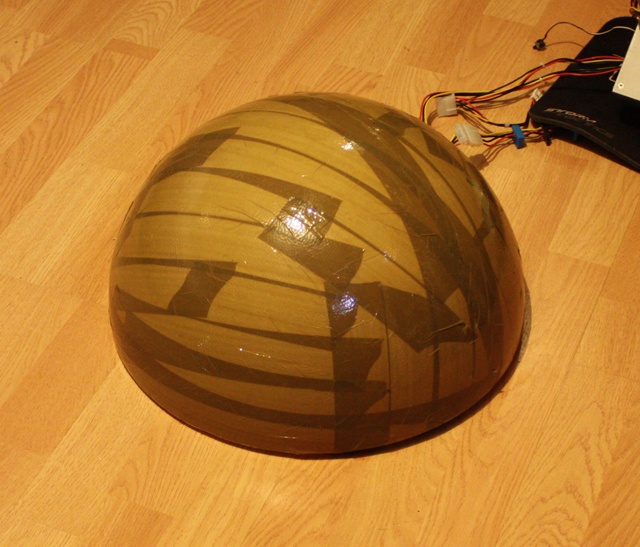

Voor nu heb ik in elk geval alles voorzien van een laagje tape.

Ik heb nu de onderkant af. De onderkant van dit stuk is voorzien van een dik stuk karton, zodat ik de glasvezel daar strak overheen kan spannen, de achterkant is eveneens voorzien van wat versteviging (simpelweg een CDtje in dit geval ).



Binnenkort ga ik beginnen met het opnieuw aanbrengen van lagen hieroverheen. Als dat net zo soepel gaat als vorige keer denk ik nu redelijk vlot op te kunnen schieten met deze mod.

[Damic]

Huhu, spijtig dat het niet in afspeel lijsten staat. Zal het eens vragen als ik weet hoe ik berichten moet sturen op youtube

Ziet er goed uit

[TERW_DAN]

De laatste update is weer van even geleden, momenteel ben ik echt inspiratieloos, dus heb nog niet echt een goede manier bedacht om verder te gaan met de binnenkant.

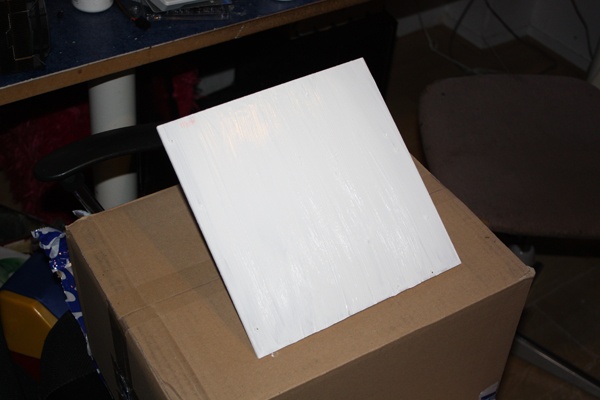

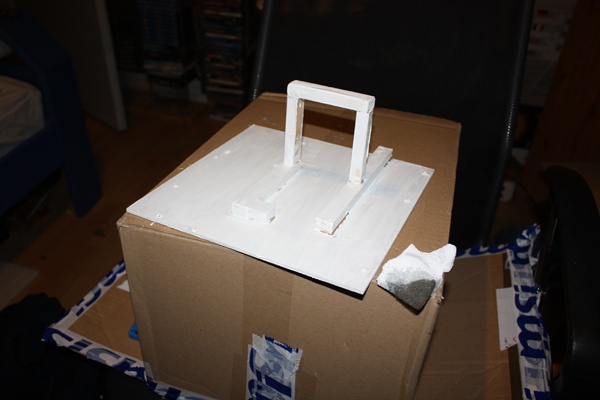

Maar om toch niet helemaal niets te doen heb ik vandaag de mobotray eerst maar eens in de witte grondverf gezet.




Je ziet er straks waarschijnlijk bijzonder weinig van, maar het ziet er beter uit dan gewoon kaal frikandellenhout dacht ik zo.
De volgende stap is om lagen glasvezel aan te brengen, maar dat moet ik even goed plannen, zodat we dat tegelijkertijd met de T-Einz mod kunnen doen, omdat daar ook nog wat stukjes van gedaan moeten worden.

[Damic]

*Kucht Gelcoat kuch* voor je hemi sphere

[TERW_DAN]

Gelcoat?

[Damic]

Ja. Je maakt een mal van je halve bol en dan heb je de exacte afmeting van de bol (zie WJP004 kanaal). Dan een beetje na bewerken en je kunt een 1:1 kopie maken.

[TERW_DAN]

Ik heb nu een prima mal, ik ga er niet nog 1 maken. Dan blijf ik bezig. Als ik een hele stapel van die dingen zou willen maken dan zou het misschien de moeite zijn, maar ik wil eerst eens kijken of 1 zo'n ding er leuk uit komt te zien.

[Damic]

Leg er dan gewoon glasvezel over, waarover zit je nu te piekeren?

[TERW_DAN]

Dat ga ik dus ook gewoon doen. Dat heb ik vorige keer ook gedaan, en dat gaat prima.

[WilcoD1978]

I.p.v. Gelcoat zou je ook bakpapier kunnen overwegen voor je bol.
Bakpapier is iets vettig, daar zal geen epoxy aan blijven kleven.

[TERW_DAN]

Er zit nu al plakband omheen, waar het in principe ook niet echt aan zou moeten plakken (en als het dat wel doet, dan is het in elk geval makkelijk van de bol zelf af te halen.

[WilcoD1978]

Zie het als tip voor misschien wel een volgende keer.

[TERW_DAN]

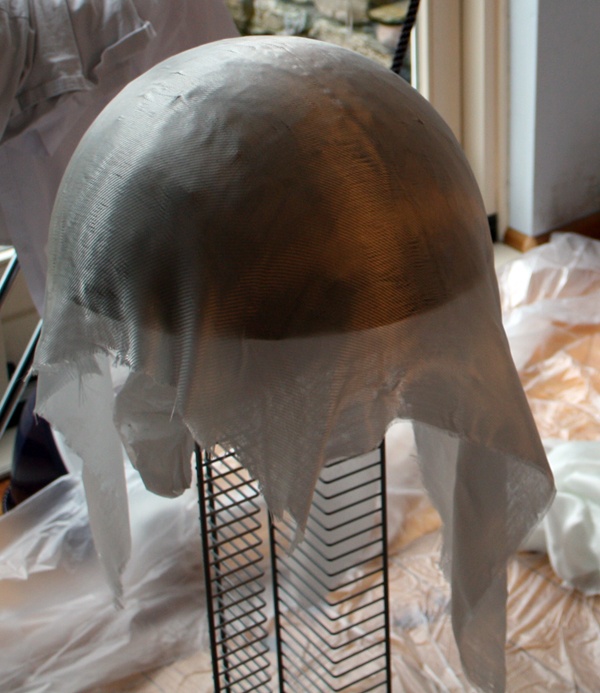

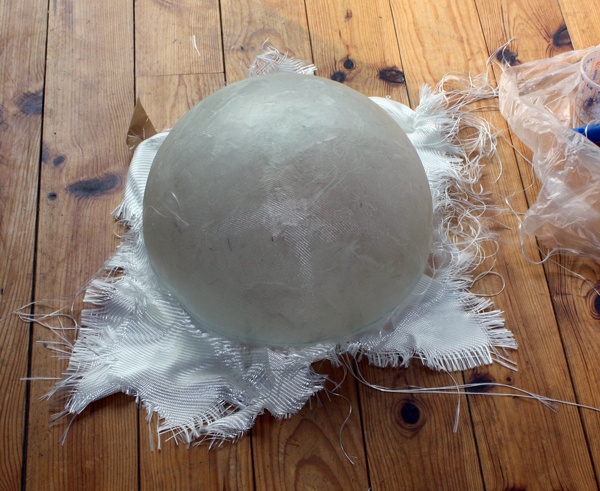

Vandaag ben ik begonnen met de bollen voorzien van een aantal lagen glasvezel. De glasvezelmatten die ik nu heb gebruikt zijn een heel stuk fijner, waardoor ze wat minder plooien en veel strakker aan te brengen zijn. Ik dacht in eerste instantie dat ik dezelfde had besteld als vorige keer, maar deze werken wat fijner.

Als eerste heb ik de stukken op maat geknipt en op de bol gelegd.




Vervolgens heb ik dit keer gelijk 3 lagen op de bol aangebracht, in plaats van iedere keer maar eentje. Dat kostte veel meer schuurwerk, en de kans is dat dit nog een stuk steviger is, omdat de matten nu echt aan elkaar hechten.

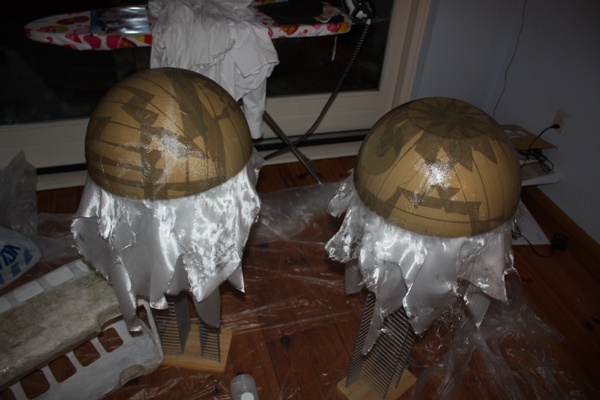

En als 2 jellyfishes staan ze nu te drogen.


Als dit stevig genoeg is wil ik kijken of ik een ring oid kan maken in de rand zodat hij stevig is, en er dan nog een extra laagje overheen leggen om de randen ook mooi af te werken.

[Damic]

Had je de vorige keer ook geweven glasvezel besteld of gewone? (eens zien of ik iets van vind) Gezien, het was veel dichter geweven glasvezel mat = stijver en veel steviger.

[ Voor 31% gewijzigd door Damic op 11-03-2013 02:17 ]

[TERW_DAN]

ik denk dat ik inderdaad nog wat steviger spul nodig heb. 3 lagen van deze vormen denk ik al een redelijk geheel. Wat ik denk ik ga doen is als dit straks is uitgehard de bollen van de mal afhalen en dan aan de binnenkant verstevigen, omdat de laag nu vrij glad is en ik dus niet heel veel hoef te schuren.

[XenoMorpH]

Doet mij een beetje denken de Death Star...hehe, vooral de rechter helft.
Wel een leuk idee, hoop dat het gaat lukken om hem stevig genoeg te krijgen.

[Damic]

Wat ligt daar links onder eigenlijk? Nog een VW bus?

[TERW_DAN]

XenoMorpH schreef op maandag 11 maart 2013 @ 18:03:
Doet mij een beetje denken de Death Star...hehe, vooral de rechter helft.
Wel een leuk idee, hoop dat het gaat lukken om hem stevig genoeg te krijgen.

Ja, stevigheid wordt even uitvogelen hoe en wat. Maar ik denk dat ik de binnenkant vrij aardig kan gaan verstevigen, waarbij een paar extra plooitjes niet zo heel veel uitmaken. Bij de buitenkant is dat natuurlijk wel wat anders. De bollen zijn gelukkig vrij strak opgedroogd, dus ik denk dat met wat schuur en plamuur werk ik een heel eind kan komen.

Damic schreef op maandag 11 maart 2013 @ 20:39:
Wat ligt daar links onder eigenlijk? Nog een VW bus?

Dat is de T-Einz

[Damic]

Ow ja mijn ogen zagen die nog uit elkaar liggen en de T-einz staat al in mekaar

[TERW_DAN]

De bol heeft een tijdje goed uit kunnen harden, dus was ik van plan om die eens van de piepschuimmallen af te halen. De buitenkant schuren doe ik pas als ik de binnenkant helemaal verstevigd heb. De 3 lagen die er nu zitten zijn behoorlijk stevig, maar het is nog wel vrij flexibel. Dat schuren gaat dus wat lastig worden. Maar door dat straks te verstevigen moet de bol goed z'n vorm behouden. En als dat zo is dan schuur ik de buitenkant op zodat deze geplamuurd, geschuurd en geschilderd kan worden.

Omdat ik de vorige keer zoveel ellende had met die bollen eruit halen heb ik ze nu dus met plakband ingetaped. En dat heeft echt heel veel geholpen. met een beetje duw en trekwerk heb ik de glasvezel bolhelften zo van het piepschuim af kunnen halen. Even met een plastic spatel er tussen en ik had ze vrij vlot los. En het resultaat is nog lang niet slecht.

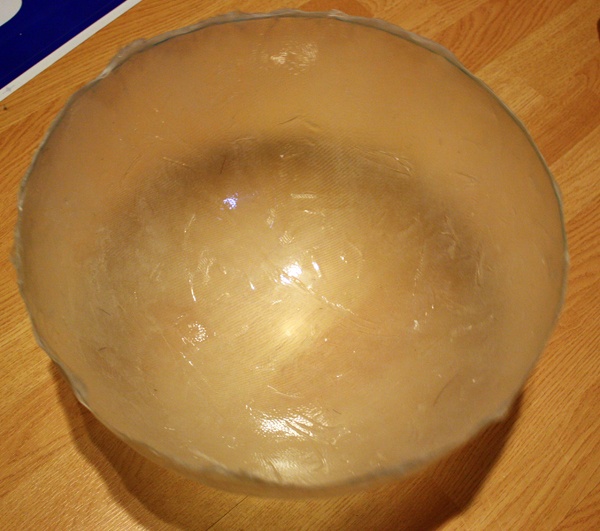

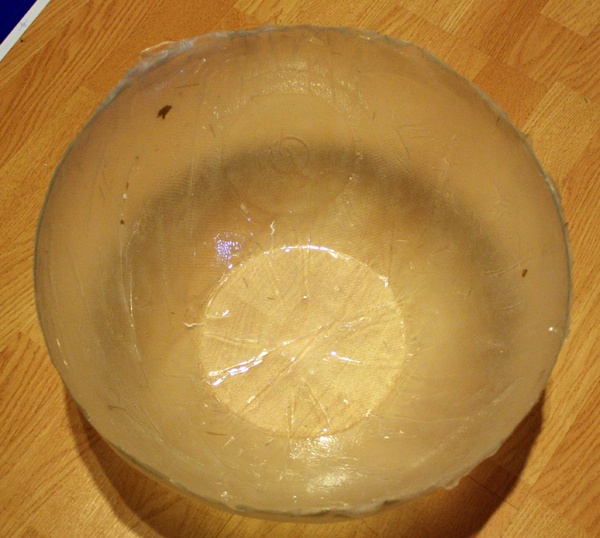

Als je kijkt zie je dat de rondingen heel netjes zijn.

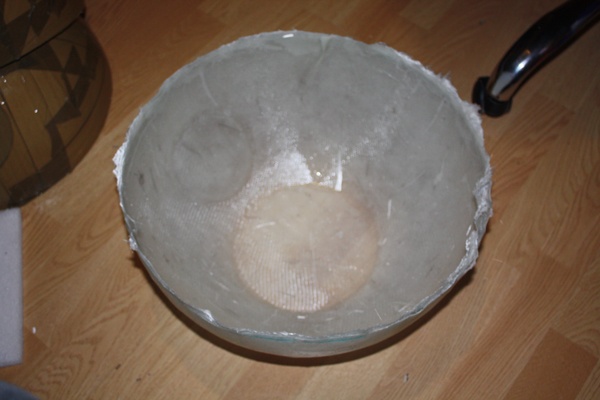

Aan de binnenkant zitten wel wat plooitjes, maar niets heel erg. Op de foto lijkt het erger dan het in werkelijkheid is.

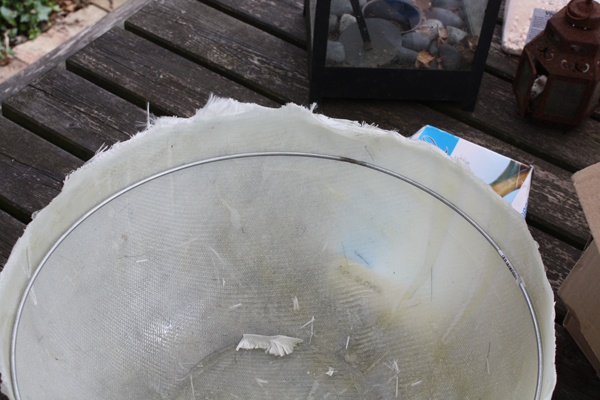

De binnenkant van de andere helft laat goed het vlakke stuk zien waar de aansluitingen in moeten komen.

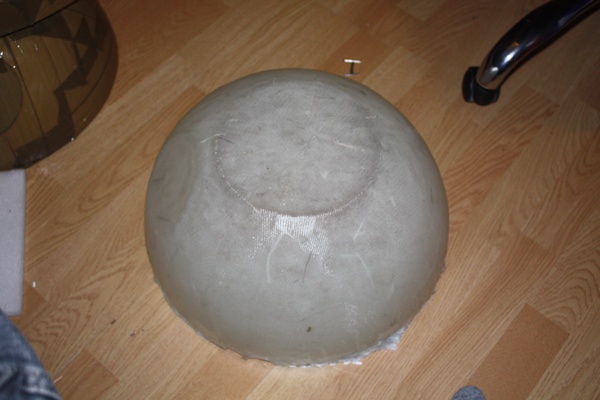

De onderkant is verbazingwekkend vlak, zeker als je deze foto ziet. Uiteraard moet het nog eens goed geschuurd worden aan de onderkant maar het is zeker werkbaar.

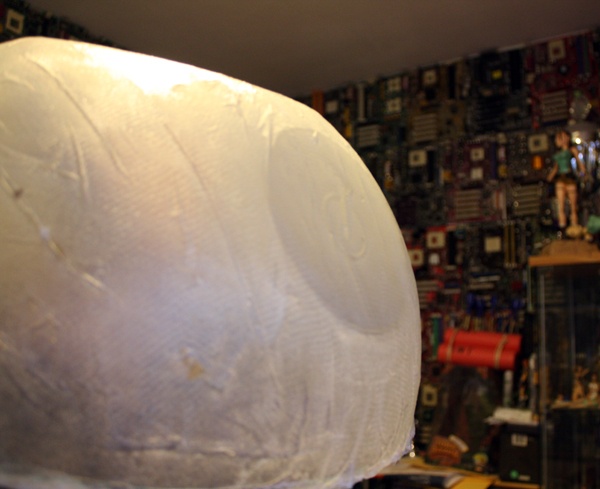

En zo ziet het ding eruit als het licht erop staat. Ik denk dat dit een veel betere oplossing is dan dat stomme voetje dat ik eerst wilde maken. Dat werd veel te gammel en was niet goed vast te zetten, hoe goed ik dat ook bedacht had.

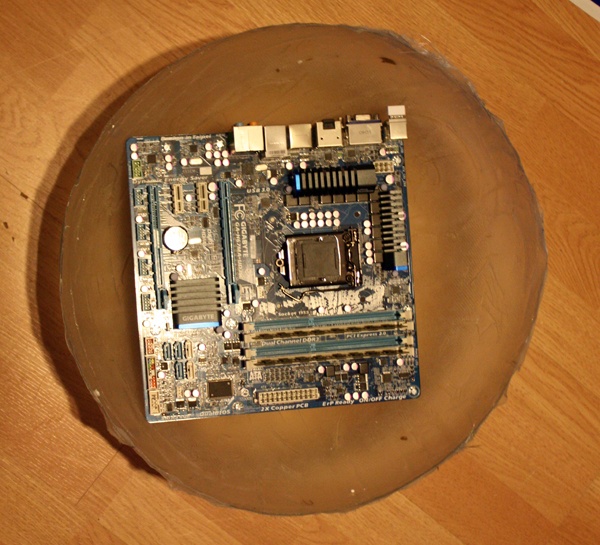

En om ongeveer een idee te krijgen van de grootte, hierbij een foto van de bol met daarin het moederbord.
.
Het bord komt uiteindelijk rechtop te staan denk ik, maar gezien ik ruimte zat heb zit ik eraan te denken om de koeler die ik hiervoor wilde gebruiken (een Gemin II M4 van Cooler Master) om te wisselen voor een Cooler Master 612s. Die is wel een stuk groter, maar als het past dan kan die kleine koeler naar m'n Tomb Raider case, waar die 612s net niet inpast. Maar dat is van latere zorg.

De volgende stap wordt het verstevigen van de binnenkant van de mod, zodat de bol minder buigbaar wordt. Dat was heel prettig om het ding van de mal af te halen, maar niet wenselijk als het ding straks z'n vorm moet houden met hardware erin.

[Damic]

Toppiie

[TERW_DAN]

Net wat dikker glasweefsel besteld dat voor de binnenkant gebruikt gaat worden en voor de stevigheid moet zorgen. Als dat er voor zondag is kan ik dit weekend weer verder en met wat geluk lekker opschieten de komende tijd

[TERW_DAN]

Vandaag een manier zitten bedenken om de binnenkanten te verstevigen. Om ervoor te zorgen dat de bol niet gaat vervormen ga ik een negatieve mal maken waar de bol in komt te zitten, zodat het ding niet vervormd, dat is vorige keer fout gegaan en dat wil ik nu voorkomen, want ik ben tot dusver best tevreden over het geheel.

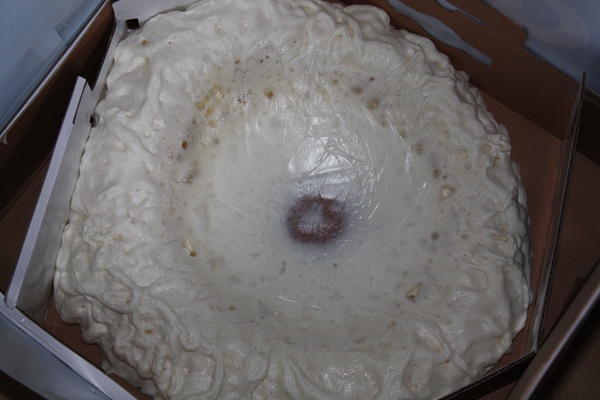

Om die negatieve mal te maken pak ik een doos, spuit deze vol met purschuim rondom de bol zodat ik een mooie vorm krijg waarin ik het ding uit kan laten harden.

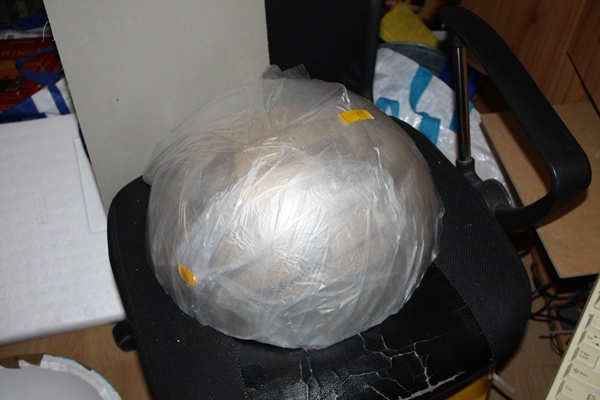

Om te voorkomen dat pur aan m'n mooie bolletje blijft pakken het ding eerst weer ingepakt in plastic.

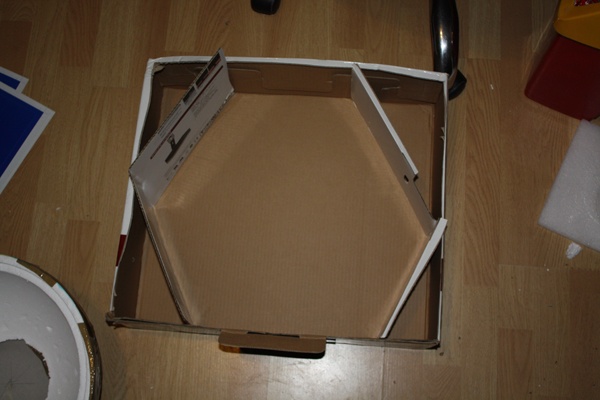

Vervolgens een doos op maat gemaakt

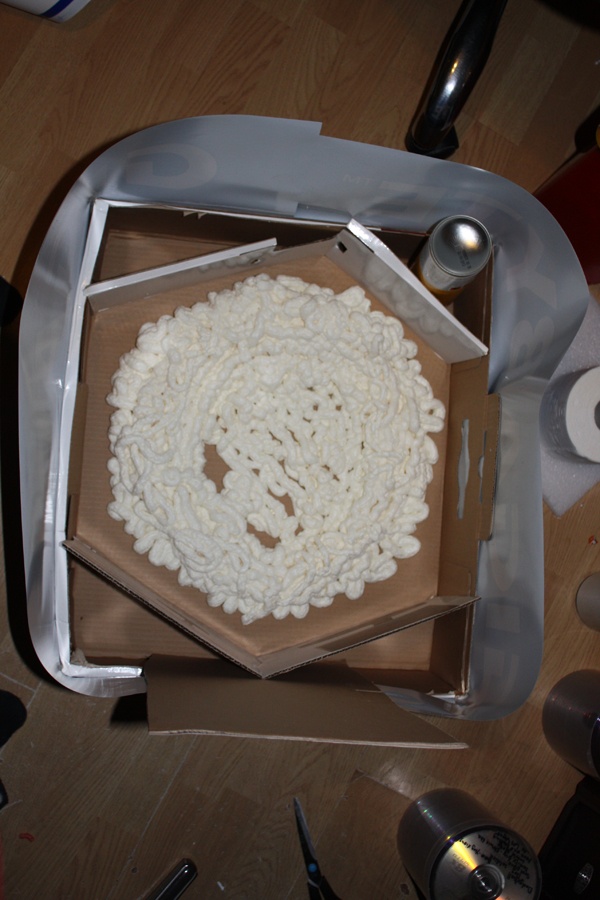

En volgespoten met de purschuim die ik nog had van een vorig projectje (geen idee meer waar ik 't toen voor heb gebruikt eigenlijk... maar het stond hier nog)

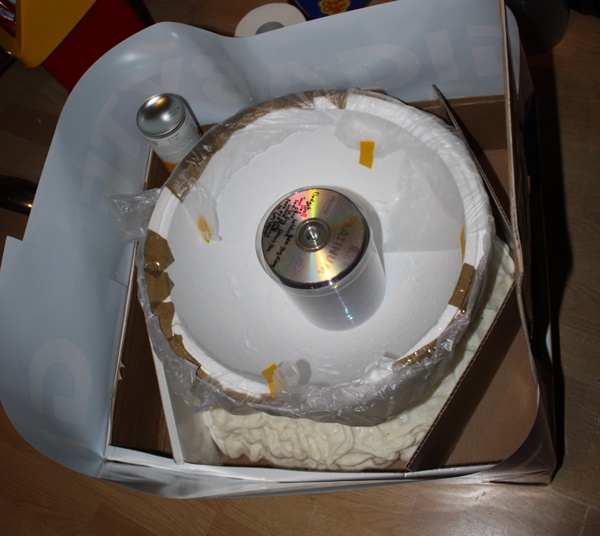

En nu ligt de bol erin met wat gewicht erin om uit te harden.


van de week haal ik nog even een bus om de randjes verder af te werken.
Ik maak 1 mal die ik voor beide helften ga gebruiken, omdat het anders een beetje veel werk is om 2 mallen te maken die ik vervolgens toch weggooi (hoewel ik ze nog even achter de hand houdt voor als ik ngo een 2e exemplaar van deze mod wil maken).

[DutchWalnut]

Leuk en origineel idee zeg! Dat wordt nog wel lekker proppen met kabels. Ben benieuwd en volgje aan.

[TERW_DAN]

Ik denk dat het wel goed komt met de kabels. Er komen er naar de achterkant wel wat te zitten, maar ik denk dat ik daar nog wel aardig wat ruimte heb.

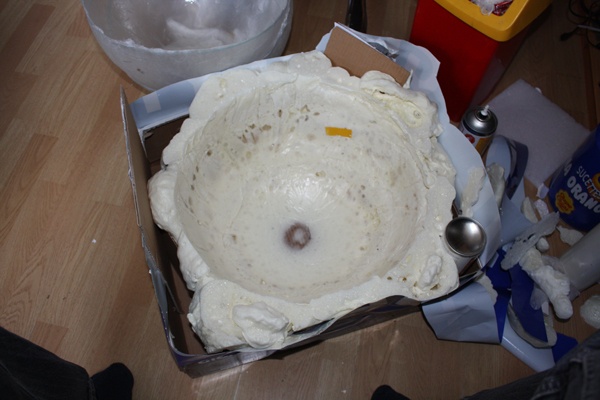

Vanmorgen even gekeken hoe de mal eruit zag, en op de foto is het nog niet heel goed te zien, maar de ronding zit er al wel goed in. Dus nu is het een kwestie van meer purschuim erin zodat ik de bol er helemaal in kan zetten. En dan moet het wel goedkomen denk ik.

[Damic]

Dat si ook een heel goede oplossing

[Schuey]

Even een vraagje over de epoxy van Mr. Boat, gaat het om deze?
http://www.mrboat.nl/producten/epoxy/mr_boat_epoxy_750_gr/

Mengverhouding klinkt ideaal idd, had jij aan zo een setje als deze genoeg om 2 helften te doen bijvoorbeeld?

[player-x]

Vraagje, waarom heb je niet een negatieve mal van gips gemaakt, en daarover een stuk plexiglas gelegd, en zo de oven in, en warmte plus zwaartekracht de rest laten doen, en dan heb je een prima half ronde bal.

[TERW_DAN]

Schuey schreef op zondag 17 maart 2013 @ 13:05:
Even een vraagje over de epoxy van Mr. Boat, gaat het om deze?
http://www.mrboat.nl/producten/epoxy/mr_boat_epoxy_750_gr/

Mengverhouding klinkt ideaal idd, had jij aan zo een setje als deze genoeg om 2 helften te doen bijvoorbeeld?

Nee, ik heb denk ik wel wat meer gebruikt.
Maar daarbij moet ik ook eerlijk zegggen dat ik in de eerste poging veel meer heb gebruikt omdat we iedere laag apart hebben gedaan ipv meerdere lagen in 1 keer.

En daarbij hebben we ook 2 mods in 1 keer gedaan, deze en de T-Einz!

[Schuey]

Super, dan denk ik dat ik wel toekom met 1 setje voorlopig

[TERW_DAN]

player-x schreef op zondag 17 maart 2013 @ 15:06:
Vraagje, waarom heb je niet een negatieve mal van gips gemaakt, en daarover een stuk plexiglas gelegd, en zo de oven in, en warmte plus zwaartekracht de rest laten doen, en dan heb je een prima half ronde bal.

1. Omdat een perfecte mal van gips maken nog niet zo heel makkelijk is
2. Omdat je dan wel een oven moet hebben waar zo'n ding fatsoenlijk inpast
3. Omdat ik de bol niet van plexiglas wil gaan maken.

Nee, de manier waarop ik 't nu doe gaat best goed.

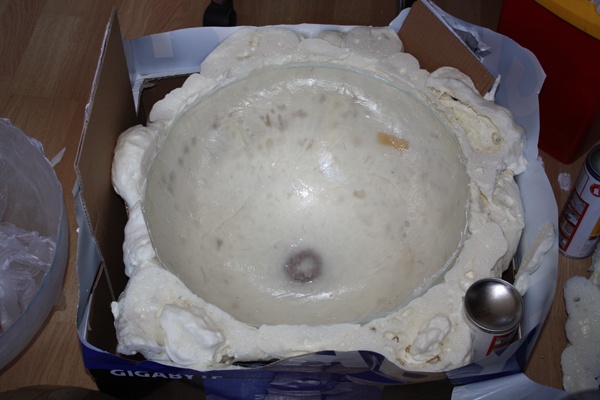

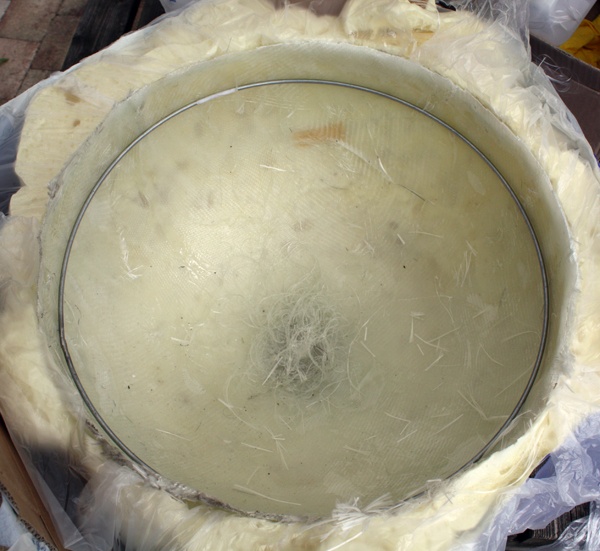

Ik heb van 't weekend de mal afgemaakt.

Hier past de bol perfect in en zorgt ervoor dat hij prima in vorm blijft.

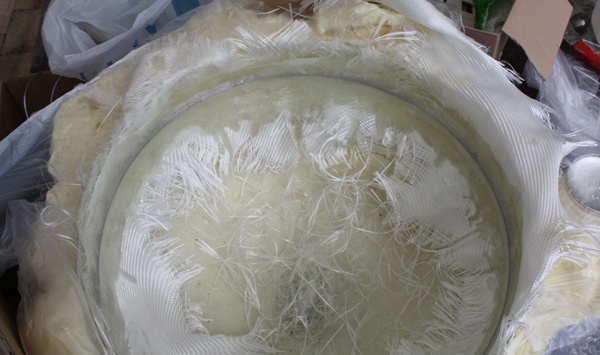

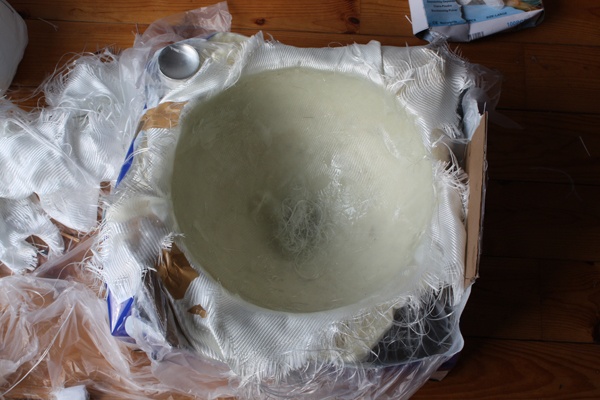

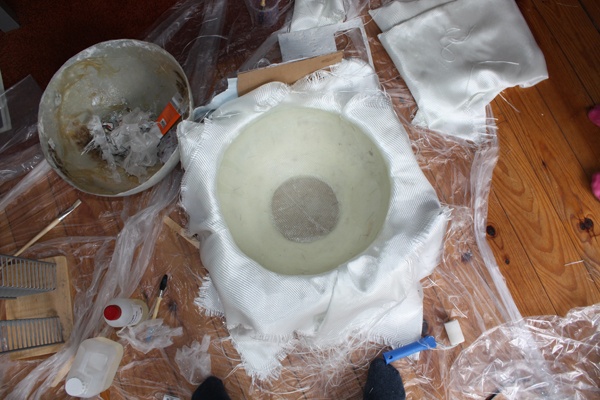

Ik ben begonnen met de onderkant te voorzien van een dubbele laag dikker glasvezel.




Ik zal vanavond even foto's maken van de onderkant, die ziet er al heel goed uit. Hij buigt ook stukken minder door dan eerst het geval was.

Ik ga de bovenkant niet meer voorzien van een dubbele laag, maar waarschijnlijk nog van een enkele laag. Dan is het stevig genoeg. Daarnaast wil ik in zowel de bovenkant als de onderkant nog een metalen ring in maken die ervoor moet zorgen dat de vorm niet kan buigen. Want hoe stevig je het ook maakt, het blijft buigen.
Of ik maak het van MDF, en heb daarmee gelijk de mogelijkheid om de constructie te maken waar de 2 bollen op elkaar moeten komen te staan en waar de LEDstrips op gezet kunnen worden.

[player-x]

TERW_DAN schreef op maandag 18 maart 2013 @ 11:21:
Omdat ik de bol niet van plexiglas wil gaan maken.

Dat is een goede reden, vind zelf mat gestraald plexiglas best mooi, vooral als je er lichtjes achter plaatst.

Want hoe stevig je het ook maakt, het blijft buigen.

Ik heb vroeger ook met polyester en glasvezel gewerkt.

Een simpele manier om de interne structuur te verstevigen, is om van de piepschuim bal ribben te maken.

Heb ooit een vriend geholpen onderdelen van zijn race auto vervangen voor lichter polyester, en om het sterk en stevig te maken, sneden we van piepschuim balken, waar we weer overheen glasvezel aanbrachten om het geheel veel en veel sterker te maken.

Dus hoe bedoel ik dat, teken een geraamte op de bal, en snij alles weg dat je niet nodig hebt, maak ook de wand dunner, daar hij vrij dik is.



Zo iets als dit dus, en denk dat een hexagon structuur, met een hexagon diameter van rond de 7~8cm, het stevigst is.

Denk dat het een van de simpelste manier is om je bal te verstevigen.

[TERW_DAN]

Zoiets wilde ik doen met stroken glasweefsel mocht het ding niet stevig genoeg blijken. Maar op zich zit de stevigheid er al wel in.
Maar goede tip iig

[F.West98]

Lijkt me mooi als je ook zo'n ledstrip doet like de Nexus Q

[TERW_DAN]

Op de fotootjes kun je niet zo goed zien hoe stevig het ding is, maar ik ben zeer tevreden over het resultaat in elk geval.





@F.West98
Ik ga hem wel iets anders maken als de Nexus Q, omdat de 2 helften wat verder uit elkaar komen te staan. Daar komt wel een ledstrip tussen, al weet ik nog niet helemaal hoe.

[TERW_DAN]

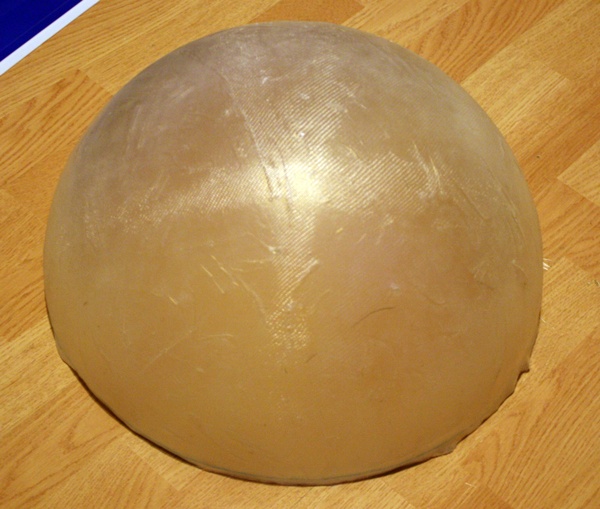

De onderste helft heeft inmiddels goed uit kunnen harden en is echt keihard geworden, precies zoals 't moet.

Het enige waar ik nog even voor moet zorgen is dat de bol z'n vorm behoudt, nog steeds kan de bol een beetje vervormen. Op zich logisch, omdat het spul een beetje flexibel blijft. Daarom wilde ik er 2 ringen inmaken, zodat de vorm niet meer kon veranderen.
Nu zijn er voor weinig geld genoeg metalen ringen te vinden, het probleem is alleen dat de verzendkosten 3 keer hoger zijn als de rest. Nu dacht ik een webshopje gevonden te hebben dat netjes geen verzendkosten rekende (de ringen waren daar dan ook wel wat duurder, dus dat leek te kloppen), maar die vonden het blijkbaar doodnormaal om na orderbevestiging en betalen doodleuk een nieuw totaalbedrag te sturen waar dan wel de verzendkosten bijstonden Ik wist dat ik een webshop in comic-sans niet moest vertrouwen. anniescreashop.nl hoeft er in elk geval niet meer op te rekenen dat ik daar ooit nog wat bestel als je op deze manier met klanten om gaat, maar dat terzijde.

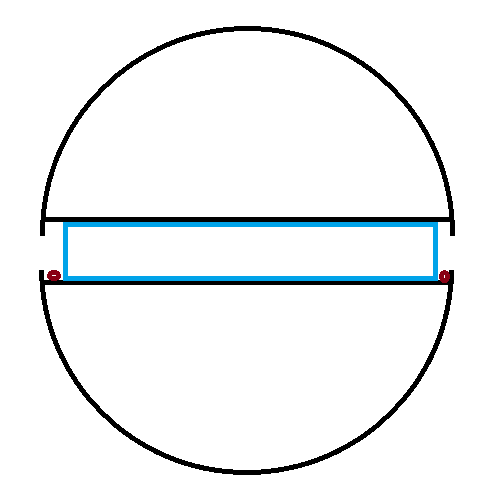

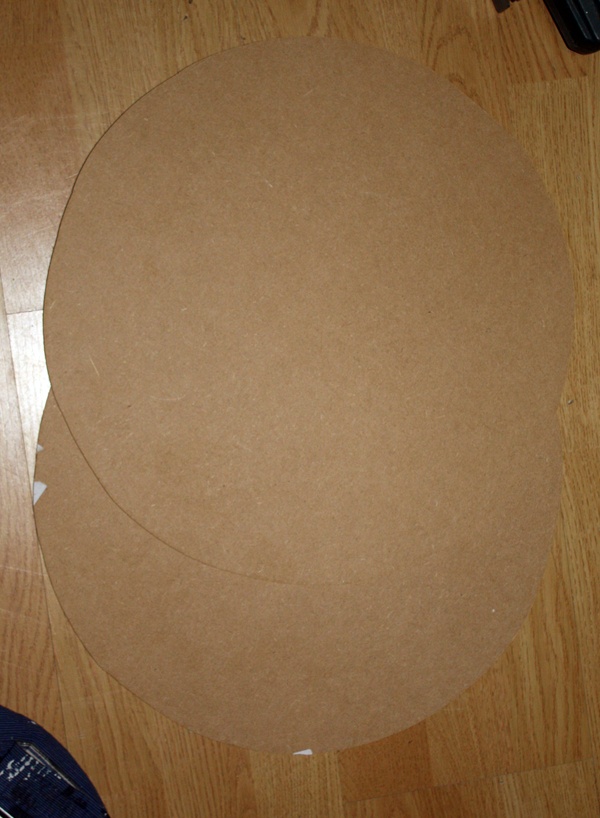

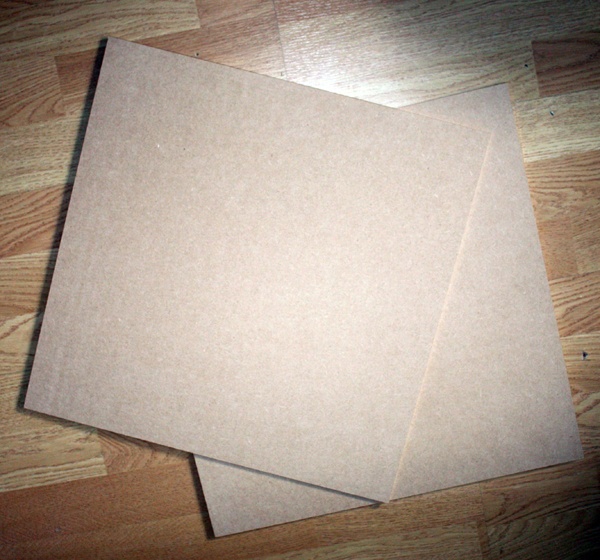

Een tweede idee dat ik had was om 2 ringen te gaan maken van MDF (4mm) en die in de rand te verwerken. Door deze breed genoeg te maken, moet ik daar gelijk makkelijk de ledstrips op aan kunnen brengen.


Dit is vrij uitzonderlijk... een schets van mij. Geniet ervan, het gebeurt niet vaak

De horizontale zwarte lijnen zijn de plekken waarop ik de ringen van MDF wil maken, een klein stukje onder de rand. Zodat je ze niet gelijk ziet. De rode rondjes zijn de ledstrips die in de rand komen te liggen. Het blauwe wordt een ring in het midden, die ervoor zorgt dat je niet zomaar in de bol kan kijken.

Waar ik deze van wil maken weet ik nog niet. Misschien van halfdoorzichtig plexiglas zodat je wel de kleuren van de hardware kunt zien, maar geen detaillering.

[Anoniem: 458535]

Die website doet echt pijn aan mijn ogen, klinkt allemaal wel weer hartstikke interessant

[Meelobee]

Als ik die helften uit je voorlaatste post zo zie had je dan niet gewoon 2 diepe wok-pannen kunnen kopen?

Zoals gewoonlijk weer erg creatief allemaal, ben benieuwd hoe ie er uiteindelijk uit komt te zien

[TERW_DAN]

Meelobee schreef op vrijdag 22 maart 2013 @ 17:37:
Als ik die helften uit je voorlaatste post zo zie had je dan niet gewoon 2 diepe wok-pannen kunnen kopen?

Je zou 't bijna denken
Maar alleen de onderkant is afgevlakt. De andere helft is wel gewoon een hele halve bol. Daarbij is dit een stuk makkelijker te verwerken dan een wok (iig een stuk leuker).

[TERW_DAN]

Alvast een teaser voor komende update

[F.West98]

TERW_DAN schreef op maandag 25 maart 2013 @ 15:47:
Alvast een teaser voor komende update

[afbeelding]

Is 'ie geplet?

[TERW_DAN]

F.West98 schreef op maandag 25 maart 2013 @ 16:37:
[...]

Is 'ie geplet?

Ja, ik vind 3D maar niets, dus ik wilde een 2D mod maken

Zonder gekheid, de bedoeling was om van de plaatjes MDF 2 ringen te zagen.



Echter zoals te zien faal ik hierin veel te hard en zijn die dingen amper rond te noemen. Ik moet dus op zoek naar iets anders, want zaagskills heb ik gewoon niet.

[Damic]

Heb je een boven frees?

Je kan dat ook met een decoupeer zaag de volgende truuk:
Je neemt een lat en op het uiteinde van de lat boor je een gat zodoende dat er een schroef/nagel door kant
Maak een lat vast aan je machine op de gewenste afstand
Doe een schroef daar het gat in de lat of nagel door dat gat
En begin met rondjes zagen

Heb geen exacte foto's van maar wel resultaat:
Je begint met 1 plaat: http://s63.photobucket.co...tos-0079_800x600.jpg.html
Na wat frezen heb je dit: http://s63.photobucket.co...tos-0081_800x600.jpg.html
Na nog wat frezen heb je dit: http://s63.photobucket.co...tos-0083_800x600.jpg.html en volgende foto laat de truck zien met een boven frees: http://s63.photobucket.co...Break/Fotos-0087.jpg.html

En voor de mensen dat zich afvragen hoe dik het is: http://s63.photobucket.co...tos-0082_800x600.jpg.html
Resultaat 1 spacer: http://s63.photobucket.co...Break/Fotos-0213.jpg.html

[ Voor 145% gewijzigd door Damic op 27-03-2013 11:41 ]

[TERW_DAN]

Een bovenfrees heb ik helaas niet. Dit is gedaan met een decoupeerzaag, maar dat kutding kwam al amper door 't hout heen.

Ik heb een hele mooie Dremel Scrollstation staan, nadeel is alleen dat ik daar echt niet mee kan werken.
Ik denk dus dat ik toch maar terug ga vallen op het idee van metalen ringen oid.

[player-x]

TERW_DAN schreef op woensdag 27 maart 2013 @ 11:25:
Echter zoals te zien faal ik hierin veel te hard en zijn die dingen amper rond te noemen. Ik moet dus op zoek naar iets anders, want zaagskills heb ik gewoon niet.

Heb je een decoupeerzaag met pendel functie gebruikt?

Want als je een goede pendel functie heb, is zagen volgens het lijntje een appeltje eitje, mits je ook een goede houtzaag blaadje hebt uiteraard.

De pendel stand stel je hier in.


Stand 0 gebruik ik nooit, stand 1 is voor ijzer, 2 is voor aluminium en 3 is voor hout.

Voor hout zet je hem dus gewoon op maximaal, en tijdens zagen met een lichte druk de zaag zelf het werk laten doen, en zet de zaagsnelheid op maximaal een derde van het maximale, gewoon rustig zagen en geen haast maken, en de zaag zijn werk laten doen.

Heeft jouw decoupeerzaag de pendel functie niet, koop of leen er een die het wel heeft, want het is een must.

Hoe werk de pendel stand?
Tijdens de opgaande zaag beweging word het zaagblaadje naar voren gedrukt, terwijl tijdens de neergaande beweging hij naar achteren gaat, en zo ruimte geeft om de tanden va de zaag te legen.

Zou zeggen, probeer het nog eens op wat nu je afval stukken zijn.

[ Voor 22% gewijzigd door player-x op 27-03-2013 12:11 ]

[TERW_DAN]

Het voornaamste probleem is heel simpel, ik kan dingen niet rechthouden. Nu helpt het niet dat die decoupeerzaag ook geen geweldig ding is, maar een lijntje volgen lukt me sowieso niet.

Volgens mij heeft dat ding geen pendelstand, maar ik zie eerlijk gezegd ook niet hoe je zoiets zou moeten gebruiken.

[Damic]

offtopic: player-x: die link in je onderschrift werkt niet meer

Zo'n pendel stand is eigenlijk dat je dan de zaag schuin houd (zoals je doet met een normale zaag) en dus elke keer een beetje meer weg zaagt.

[Falqoon]

http://www.ronhazelton.co...how_to_build_a_lazy_susan

makkelijker kan je het niet maken.... vanaf zo'n 30 sec. Watch and learn

[TERW_DAN]

Dat is op zich wel een goed idee. Had zoiets ook al geprobeerd, maar denk dat ik dan eerst maar eens een fatsoenlijke zaag moet gaan kopen.

Vanavond ga ik in elk geval eerst even verder met de andere helft van de bol, om die te voorzien van een laag glasweefsel. Die is nu sowieso te dun, dus dat moet ik alsnog doen.

[Falqoon]

TERW_DAN schreef op woensdag 27 maart 2013 @ 12:02:
Dat is op zich wel een goed idee. Had zoiets ook al geprobeerd, maar denk dat ik dan eerst maar eens een fatsoenlijke zaag moet gaan kopen.

Vanavond ga ik in elk geval eerst even verder met de andere helft van de bol, om die te voorzien van een laag glasweefsel. Die is nu sowieso te dun, dus dat moet ik alsnog doen.

Voor dat idee moet je inderdaad wel een geschikt zaagblad hebben, maar dat heb je eigenlijk voor elke klus nodig... voor €5,- ben je klaar bij de bouwmarkt. Stukje triplex etc om het "tooltje" te maken en klaar. Heb je altijd een tool om perfecte rond te zagen.

[Damic]

Ha zo noemt dat, ik had het al naar geschreven: ( Damic in "[CIP] Project E.L.I.S.A." ) maar een filmpje is altijd handiger

[Falqoon]

Damic schreef op woensdag 27 maart 2013 @ 12:06:
Ha zo noemt dat, ik had het al naar geschreven: ( Damic in "[CIP] Project E.L.I.S.A." ) maar een filmpje is altijd handiger

Sorry ik zie het nu pas, ik zag eerst alleen staan: Heb je een bovenfrees, toen drukte ik op reageer en toen zocht ik effe een filmpje bij wat ik bedoelde, my bad!

[Damic]

No problem, ik was aan het editen filmpjes zijn altijd beter dan tekst

[player-x]

Falqoon schreef op woensdag 27 maart 2013 @ 11:57:
http://www.ronhazelton.co...how_to_build_a_lazy_susan

makkelijker kan je het niet maken.... vanaf zo'n 30 sec. Watch and learn

Jep, dat is een nog gemakkelijkere manier, om een echte ronde zaagsnede te maken, waarschijnlijk zelfs met een goedkope decoupeerzaag.

TERW_DAN schreef op woensdag 27 maart 2013 @ 12:02:
Dat is op zich wel een goed idee. Had zoiets ook al geprobeerd, maar denk dat ik dan eerst maar eens een fatsoenlijke zaag moet gaan kopen.

Goed gereedschap is het halve werk, en een goede decoupeerzaag heb je jaren plezier van.

Bij de aanschaf let vooral op hoe het zaagblaadje vast gezet word, de goedkope methode met schroefjes is gewoon ellende zonder einde.

Koop bij voorkeur een Bosch, Metabo, Makita, Fein of een Hitachi, dat zijn de betere merken.

Heb zelf tegenwoordig een complete draadloze Makita DK3864 set, was even slikken bij de aankoop, dat inclusief 30% bedrijfskorting, nog steeds bijna 800 euro koste.


Maar dan heb je ook wat, en goed draadloos gereedschap werkt heerlijk, heb er ook nog een boorhamer, een reciprozaag, maar de tool die ik het meest gebruik na de accuboormachine is de multitool, welke voor een actieve modder zeker regelmatig zeer bruikbaar is.



Maar woon in een oude Noorse boerderij, en er is altijd wel iets dat gefixed of gebouwd moet worden.

[ Voor 3% gewijzigd door player-x op 27-03-2013 14:47 ]

[TERW_DAN]

Leuk setje natuurlijk ,maar een beetje buiten m'n budget. en aan 1 kant vind ik 't ook zonde om gereedschap te kopen waar ik toch niets mee kan.

[Mike2k]

Bovenfrees lenen ? maakt wel wat meer rommel...maar als het perfect rond moet zijn...

[TERW_DAN]

Ik ga denk ik toch maar op zoek naar metalen ringen. Ik had gehoopt dat dit wat vlotter zou zijn, maar dat valt dus tegen. En metalen ringen kun je er vrij makkelijk in verwerken denk ik.

[Falqoon]

TERW_DAN schreef op woensdag 27 maart 2013 @ 14:11:
Ik ga denk ik toch maar op zoek naar metalen ringen. Ik had gehoopt dat dit wat vlotter zou zijn, maar dat valt dus tegen. En metalen ringen kun je er vrij makkelijk in verwerken denk ik.

Je hebt toch al gezaagd met de decoupeerzaag? Mocht het zaagblad daarvan niet helemaal goed zijn kan je even een ander zaagje halen van 5 euro. Ik zou het eerst even zo proberen met de middelen die je hebt en dan middels het filmpje wat ik eerder aangaf, moet zo gepiept zijn..

[TERW_DAN]

Ja, maar dat faalde. Zagen met een decoupeerzaag lukt me toch niet. Ik kies liever voor iets waarvan ik zeker weet dat het perfect rond is, en dat lukt me hiermee toch niet.

[player-x]

Zo als ik al zij, met een zaag met pendelfunctie moet het absoluut prima gaan, en zeker als je dan ook nog eens de methode gebruikt uit het filmpje, zal je een perfecte rond schijf overhouden.

Ik kan al prima rondingen met de hand zagen, als je het met een geleider doet moet het zeker geen probleem meer zijn.

Heb op werk een draai en freesbank, en allerhande andere gereedschap, en nog steeds denk ik dat ik de methode uit het filmpje het gemakkelijkste is.

[TERW_DAN]

Ik ga 'm zeker als tip onthouden. Maar zie dat hele zagen niet zitten, kan veel teveel aan fout gaan, ik pak liever iets dat gewoon gelijk goed is, kan ik het ook niet verneuken.

[Meelobee]

Heb je het filmpje wel bekeken? Kan weinig mis mee gaan lijkt me, sowieso even proberen of het op die manier wel lukt, uitwijken naar metaal kan altijd nog toch?

[Falqoon]

Ik snap dat je niet wilt dat het fout gaat of iets maar ik zit me echt af te vragen wat er fout zou kunnen gaan als je het op de manier doet van het filmpje. Het enige waar je kan zagen is op de door jou ingestelde diameter....

[TERW_DAN]

Mjah, ik denk dat het extreem lastig gaat worden om die zaag gewoon goed rond te krijgen, ook al gebruik je een geleider ervoor. Het ding hoeft maar iets scheef te gaan en er klopt al niets meer van.
Grote kans dat het na wat proberen wel lukt, maar ik heb geen zin om weer nieuwe plaatjes MDF te halen en weer alles te verneuken zoals ik nu weer heb gedaan.

[player-x]

TERW_DAN schreef op woensdag 27 maart 2013 @ 17:05:
maar ik heb geen zin om weer nieuwe plaatjes MDF te halen en weer alles te verneuken zoals ik nu weer heb gedaan.

Dus er is nergens (familie vrienden een goede buur) waar je een goede decoupeerzaag kan lenen, en de stukken MDF die je nu nog hebt kan je niet gebruiken als proefstukje?

Niet dat het mij veel uitmaakt, maar ik en blijkbaar ben ik daar niet alleen in, begrijp het niet helemaal, de metalen route lijkt mij op het eerste gezicht lastiger dan een stukje MDF rond te zagen.

Voor mij is een metalen ring niet echt lastig om te maken, daar ik gebruik kan maken van een draaibank, en ik vrij simpel een ring uit een stuk plaat kan draaien, maar nog steeds lijkt mij de MDF oplossing de simpelste.

[TERW_DAN]

Ik pak liever gewoon iets dat al gewoon goed is dan weer de moeten gaan klooien met zagen. Dat is me nog nooit fatsoenlijk gelukt.

[boazkl0p]

Bovenfrees lenen, en je krijgt een perfect ronde ring. Als ik het niet zo druk had met toetsjes zou ik het wel voor je hebben willen doen
Gave mod.

[player-x]

TERW_DAN schreef op woensdag 27 maart 2013 @ 17:37:
Ik pak liever gewoon iets dat al gewoon goed is dan weer de moeten gaan klooien met zagen. Dat is me nog nooit fatsoenlijk gelukt.

Zo als ik al zij.

player-x schreef op woensdag 27 maart 2013 @ 13:13:
Goed gereedschap is het halve werk, en een goede decoupeerzaag heb je jaren plezier van.

Met een goedkope prut decoupeerzaag gaat mooi rond zagen natuurlijk nooit lukken, want dan moet je veel te veel drukken, en buig je het zaagblaadje tijdens het zagen, en daardoor lijkt het als of de klus terwijl je dronken was hebt gedaan.

Maar goed als je liever in metaal werkt ook prima, ben benieuwd hoe dat er uit gaat zien.

[TERW_DAN]

Gisteren heb ik de bovenste helft voorzien van een nieuwe laag weefsel en epoxy. Deze mag een stuk dunner blijven dan de onderste, omdat die in principe geen gewicht hoeft te dragen. Dus ik heb er 1 laag ingedaan, en nog wat extra aan de randjes.



Vanmorgen 't ding uit de mal gehaald en omgedraaid om te kijken of de vorm nog een beetje klopte.


Hij is een stuk steviger dan eerst en ik ga er nu alleen nog een rand inmaken die de vorm moet behouden (want het is nog wel buigbaar).

[Anoniem: 466194]

jeetje kijk 2 dagen niet op het forum en er is een heel verhaal.

Kun je je dremelmachine hier niet voor gebruiken?
Volgende week kan ik hem voor je vast houden

[TERW_DAN]

Nee, met die Dremel gaat 't echt niet lukken.

Ik heb net een zooitje metalen ringen besteld. Niet alleen 40cm (voor de buitenrand), maar ook 35 en 30cm voor de binnenkant.

[TERW_DAN]

Nu had ik van 't weekend de ringen binnengekregen, maar helaas passen die net niet. De bol is 40cm de ringen ook. Ik had gehoopt omdat de lagen over de buitenkant heen waren gegaan dat de ringen er dus net in zouden passen. Maar blijkbaar was de 40cm de binnenmaat van de ring, die 3mm dik is, dus het past net niet.

Nu moet ik even wachten tot er een stukje tussenuit geslepen is en ze weer aan elkaar gelast zijn, zodat ik ze kan gebruiken.

[Damic]

Wat en pech man

[sopsop]

TERW_DAN schreef op donderdag 28 maart 2013 @ 15:17:

En toch vind ik het eruit zien alsof je met een Lara Croft mod bezig bent.

[TERW_DAN]

Damic schreef op donderdag 04 april 2013 @ 11:27:
Wat en pech man

Ach, het scheelt als je iemand kent die handig is met een lasapparaat.

sopsop schreef op donderdag 04 april 2013 @ 12:17:
[...]

En toch vind ik het eruit zien alsof je met een Lara Croft mod bezig bent.

Nou die staat al een tijdje zonder dat er iets aan gedaan is.... maar dat komt nog.

[l3p]

sopsop schreef op donderdag 04 april 2013 @ 12:17:
[...]

En toch vind ik het eruit zien alsof je met een Lara Croft mod bezig bent.

[TERW_DAN]

Een hele tijd geleden had ik de ringen binnengekregen, alleen bleek dat ze 40cm als binnenmaat hadden, waardoor ze dus net wat te breed waren. Dus eerst zijn ze iets ingekort, zodat ze in de binnenkant van de bollen passen.





Daar is vervolgens een laag glasvezel overheen gegaan om de ring helemaal vast te zetten.


In de onderkant heb ik 'm tot dusver alleen gelijmd, die afwerking ga ik van de week doen.
