Ivy Bridge LGA1155 Core i3/i5/i7 Overclock topic - deel 1

[henwy]

Na al een tijdje stiekum te hebben meegelezen ben ik afgelopen week toch maar eens begonnen met een OC. Echter ben ik bang dat ik niet het leukste 3570K chipje heb. 4.2Ghz met 1.212V. Daaronder krijg ik hem niet stabiel met Prime/OCCT/Linx-AVX. Temps op mijn nu warme zolder (25-30) zitten dan op 68/70/70/67 (OCCT/64/AVX). Mijn H100i op performance, maar de airflow moet ik nog verbeteren. 4.3GHz vraagt al minstens 1.25V .

GA-Z77A-D3H / i5 3570K + H100i / 2x4 GB Corsair Vengeance Pro 2133

Bios:
LLC = High
Turbo = enabled
EIST / Cstates etc = disabled
Vcore = 1.205
De rest waar er waardes zijn default ingevuld, geheugen 9-11-11-31 2133

Zijn er misschien nog tips om het beter te krijgen met dit Gigabyte moederbord? Ook zit ik te denken om het Intel Tuning Protection Plan aan te schaffen, mocht ik dan wat verneuken of een nieuwe kans willen maken op een betere proc.

[ Voor 16% gewijzigd door henwy op 30-08-2013 10:40 ]

[osseh]

na zelf al een hele tijd een waterkoelingsset te hebben en deze vakantie nog een klein beetje tijd over te hebben kwamen toch de kriebels om het overklokken maar eens uit te proberen (na het lezen van meerdere guides en zelfs duidelijke uitleg voor mijn moederbord)
Heb m'n i5 3570k vanaf de dag dat deze te bestellen is dus had zelf eigenlijk maar matige verwachtingen.
wist met 1,200 al een frequentie van 4.5 te behalen waarbij deze op 4.6 eruit klapte (temps niet boven de 70 gezien) heb deze zelf vervolgens op 1.24 gezet om te kijken hoever ik hiermee kom.
momenteel draaien op 1.240 op 4.5 (ik denk dat ik hiermee de 4.6 nog wel kan halen)

In hoeverre weet ik nou waar de grens zit? als ik mijn eigen resultaten vergelijk met vele anderen lijkt het er bij mij op dat ik een goede proc te pakken heb gekregen. ik weet dat een stabiele OC een stuk lager is dan de experimentele, maar ik wil toch graag wel zien hoever ik kan komen

hier 2 resultaten



4.4 een uur laten draaien met prima en 4.5 nu 45 minuten, temps nu op z'n hoogst gezien op 72 (het is vandaag wel een stuk koeler dan de 4.4 poging)

Reactie op alien: Ik heb de 4.5 vanochtend gedaan terwijl het zo'n 18 graden is in me kamer, de 4.4 heb ik 2 dagen geleden gedaan terwijl het zo'n 26 graden in me kamer was ik had al een poging gedaan op 4.6 maar die klapte, heb de vcore iets verhoogd om deze (later) wel te bereiken

[ Voor 56% gewijzigd door osseh op 01-09-2013 12:41 ]

[Verwijderd]

Wel een beetje raar, bij je 4,4ghz test gebruik je minder vcore op de cpu dan voor de 4,5ghz maar je temps zijn een stuk hoger op 4,4 ghz dan op 4,5 ghz, beetje onlogisch dit.

[jannick63]

Met 4.5 heeft hij korter laten draaien dan op 4.4 waardoor de 4.5 temps lager liggen. Als hij even een foto upload met Linx op 45 minuten full mem op 4.5 en 4.4ghz dan weet je het verschil.

[millman]

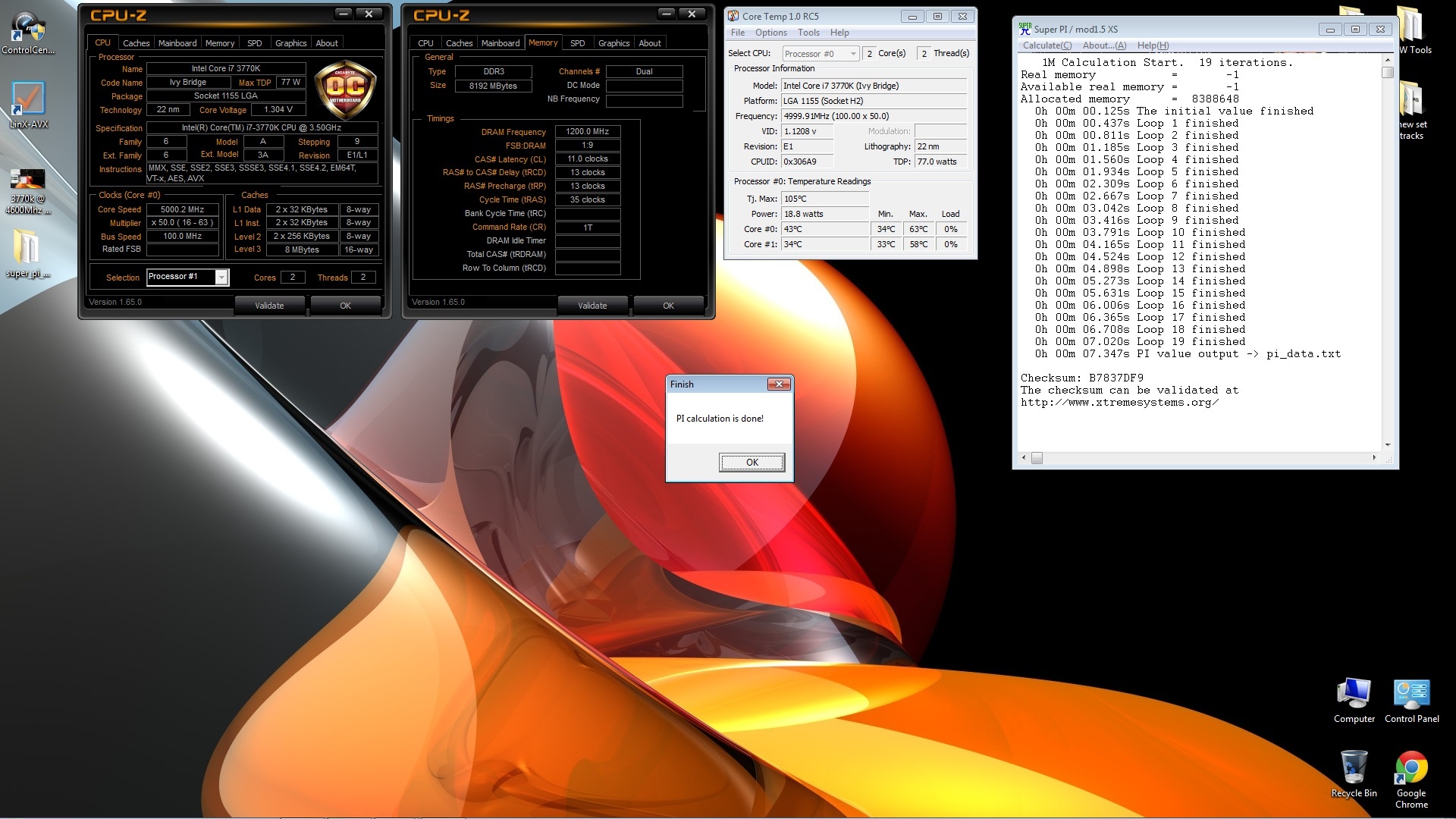

Hoppa! 5Ghz op 1,3v boot/superpi 1M...



Edit: Vreemd genoeg boot mn geheugen ook op 2600Mhz 11-13-11-15 in plaats van 11-13-11-35 Zoiets heb ik nog nooit meegemaakt.. WTF? Eens testen hoeveel het scheelt in Superpi..

[ Voor 40% gewijzigd door millman op 01-09-2013 21:01 ]

[Habana]

Even het zelfde gedaan just for fun , jakkes net niet Superpi blijft steken op 7.360Sec

[t!n0]

Leuk chippie Jeroen. Happy clocking

[Verwijderd]

@millman, net ook ff superpi 1M gedraait met mijn 3570K op 5ghz maar met 1,4Vcore.

[nedernakker]

@jeroen,

test eens het benodigde voltage voor 32m met 4c8t..

[millman]

@ Habana, Hangt ook van je geheugentimings en snelheid af, wat heb je draaien?

@Tino, Ja tnx man, eindelijk (had blijkbaar al die tijd een brakke voeding!)

@ Jan, Dat is een mooie run zeg..Ik denk dat die lage timings wel wat helpen, mss het mobo? Wat heb je draaien?

@ Nakker, zal ik een dezer dagen eens uitzoeken. Zit nog met brak luchtkoelertje

[Verwijderd]

@millman, dit is de chip die Gup had overgenomen met de rest van mijn set , alles inmiddels terug hier nu en Gup heeft Haswell nu.

Ik draai met een i5-3570K, Z77 Sabertooth en een setje Corsair Dominator Platinum CMD8GX3M2A2133C9 memory.

[millman]

Kan je niet met lagere Vcore in windows komen dan, het is toch die topchip? Je hebt iig mooi geheugen..

[Verwijderd]

Zeker wel maar ja, temps ff kijken met 5ghz en meer voltage, testing alles.

Dit met verschillende luchtkoelers ook aan het testen ben en daarmee ga ik verschillende vcores testen.

Zit ook nog te wachten op de Swiftech H320 voor mijn 540 Air, eens kijken of die beter is als de H110.

[ Voor 65% gewijzigd door Verwijderd op 02-09-2013 16:38 ]

[Habana]

[quote]millman schreef op maandag 02 september 2013 @ 14:49:
@ Habana, Hangt ook van je geheugentimings en snelheid af, wat heb je draaien?

Oh een 3770K 2c2t @ 5Ghz 1.325V ingesteld, timings van 16GB G.Skill staat standard 2132Mhz-9.11.10.28.2T dat zal best wel wat scherper kunnen.

[millman]

Probeer een strap hoger op 2400Mhz en maar 2 reepjes... je SA en i/o tot ~ 1,2v en je timings naar 11-13-11-33 en dan terug werken naar lagere timings..

[t!n0]

10-11-11-31 1T moet dan ook wel lukken hoor

[millman]

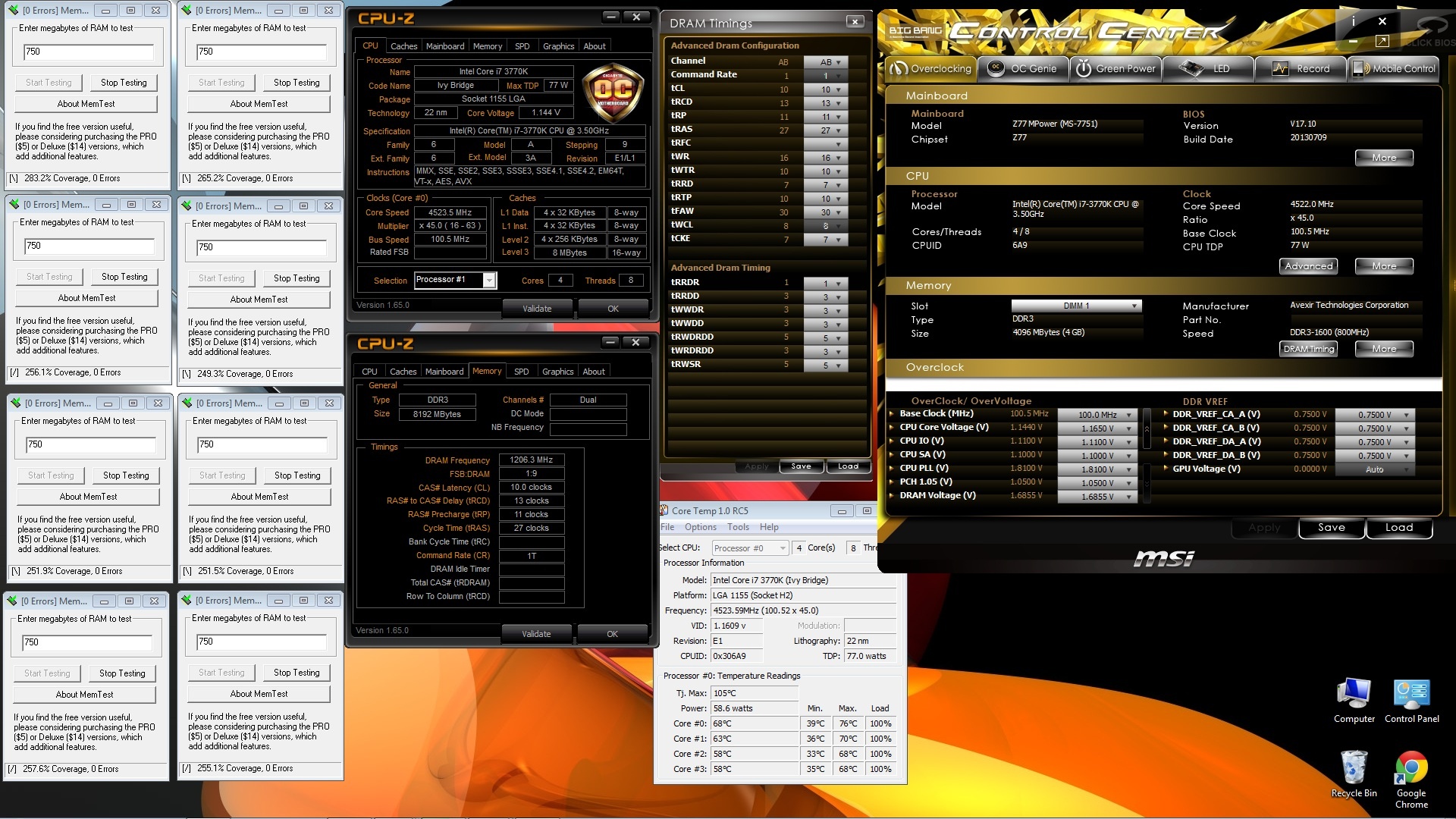

De Avexir reepjes, het Msi Mpower bord, en ik beginnen elkaar te snappen, ben vanavond tot de volgende stabiele settimgs gekomen:

vSA: 1,1v
Cpu i/o: 1,1v
Ram: 1,68v

2400Mhz 10-13-11-27-1T Beetje rare timings voor dit hynix ram geloof ik, maar 13 timingg kan onder dit voltage iig niet lager en voor 24/7 lijkt mij dit prima.. Ik ben happy.. Zo nog eens testen op 9-13-11-27..

[nedernakker]

ziet er goed uit.. heb al al AIDA64 cache & memory benchmark gedraaid?

[millman]

Hoi man, nee nog niet.. Heb de hele nacht HCI memtest gedraait (2500% passes) en ga dat vandaag wel doen. Vreemdgenoeg kan ik met de timings tool van het moederbord alle timings veranderen, behalve de eerste timing? In bios kan ik deze wel op 9 zetten, maar in de tool alleen de waarde die ik in bios heb ingesteld (10) en hoger.

[nedernakker]

dat klopt. Cas latency verandering vereist een herstart.

[millman]

Duidelijk, thnx for the info..

[millman]

Ik heb een aantal aanpssingen gedaan in mijn tutorial, nu zijn de belangrijkste voltages uitgelegd en de maximale waardes voor een 24/7 OC vastgelegd. Kunnen jullie even meekijken n waar nodig foutjes eruit halen, thnx alvast!

Voor we gaan overclocken is het belangrijk een aantal voltages en functies van je moederbord en chip te kennen die we moeten aanpassen. Een aantal voltages kunnen gewoon op 'auto waardes' blijven staan, maar in veel gevallen is het het beste een aantal voltages van auto af te halen en vaste waardes in te stellen.

Even een uiteenzetting wat wat is en welke voltages je in moet stellen en waarop, we beginnen met:

- Vcore: Duh... voltage van de processor. Onder air/closed waterset houden wij max 1,35v of een maximale temp van ~80c met Prime95 AVX

vDram: Voltage van het geheugen zelf, die we vaak voor 24/7 op stock clocks en voltages houden (check je sticks voor info, of XMP activeren in Bios= automatisch juist profiel voor je ram)

- CPUIO* vele benamingen, allemaal hetzelfde: Het voltage van de input/output tussen je Ram en geheugen controller op je CPU zolang we geen geheugen gaan overclocken of 2400Mhz + reepjes hebben, blijft deze op stock: 1,05v

- vSA:System Agent, dit is het voltage van de geheugen controller zelf, die sinds 1156/1366 op de cpu zit in plaats van het moederbord. Zolang we geen geheugen gaan overclocken of 2400Mhz + reepjes hebben, blijft deze op stock: 0,95v

- vCPU pll : Voltage van de clock generator. Soms kan deze iets lager dan het standaard voltage, maar ik en vele met mij houden gewoon 1,8v aan. Hoger is zinloos, lager (~1,7v) kan een paar graden schelen. Goed testen bij gebruik!

- Internal PLL overvoltage: Deze functie is nodig vaak alleen boven de 4,5~47 Ghz. Zit je daar onder: Auto/disabled. MEER INFO: http://forums.anandtech.c...5d&p=33505354&postcount=2

- C1/2/6/10 (whatever) De C-states dus, zijn de verschillende interne "Powerplan instellingen" en gekoppelde voltages om verbruik te besparen voor de CPU, bijvoorbeeld in slaapmodus. Bij het zoeken naar een stabiele OC kunnen we de voltage fluctuatie niet goed gebruiken, dus deze gaan op 'Disabled'**

- Eist: Enhanced Intel Speedstep Technology; Deze functie controleert de clocks en voltages naar gelang de vraag naar performance terwijl je de PC gebruikt. Dus als je bijvoorbeeld een film zit te kijken clockt je PC terug naar 1600Mhz met bijpassend voltage. Ga je gamen zal je CPU weer op de door jou ingestelde (over-) clock draaien. ook deze functie zetten wij op disabled.**

** na het vinden van een stabiele OC mogen deze uiteindelijk weer aan. Goed natesten, werkt op ieder mobo anders!

BCLK of baseclock: De naam zegt het al, de basis clock waar je hele systeem mee werkt (al dan niet met een multiplier). Deze staat voor een 24/7 clock gewoon op 100Mhz, aangezien deze ook je satapoorten, pci-e bussen en andere devices aanstuurt.

CPU multi: in te stellen op een waarde tussen de 16-67. Vermenigvuldig deze met de BCLK voor je uiteindelijke clock: (ie: 43x100 = 4300Mhz)

De rest van de voltages/instellingen kunnen op "auto" blijven staan. en zijn iig tot 4,5~4,7Ghz niet belangrijk.

Het overclock proces!

Lees je voldoende in op het overklok proces (tuts) en de hardware die je hebt (reviews).

Zet pll overvoltage aan Haal de basis voltages (zie hierboven) van auto af en stel ze in op de waardes die voor standaard staan en ga eens beginnen op 4200Mhz (100x42) 1,15v-1,20v en werk langzaam met multi omhoog totdat t niet meer stabiel is, dan doe je er weer wat Vcore bij tot ie wel weer stabiel is. Dit uiteindelijk tot je cpu max 80c word na 8 uurtjes prime95 small FTT of minimaal 5 uur linX, met AVX.

mocht je toch bsod's krijgen ondanks 8 uur prime small ftt 8uur of 3 uur linx:

Voor de zekerheid nog het geheugen testen, met prime95 small fft en linx word het geheugen en de memorycontroller niet voldoende belast om sporadische fouten te ontdekken. Dus een prime of linx kan wel stabiel zijn en toch bsod's geven als je de memory + controller niet voldoende hebt gestrest.

Het geheugen en de memcontroller test je met Memtest86 voor boot (dus in dos omgeving) en met prime95 blend. Mocht er dan fouten onstaan kan het zijn dat je QPI vtt, Vsystem agent, Vram of een combi daarvan te laag zijn, in stapjes verhogen en opnieuw testen.

Als je uiteidelijk je clock binnen deze waardes hebt gehaald kan je kijken of de energiebesparende instellingen weer aan kunnen en de boel nog steeds stabiel blijft.

RECAPP:

- inlezen,
- doel stellen
- pll overvolt aan
- eist, cstates en turbo uit
- vcore instellen op 1,15v ~ 1,20v
- overige voltages op stock (niet op auto!!)
- cpu op 4200mhz (100x42)
- testen met prime95 SMALL FFT of linX "all mem" -> stabiel?
- multi omhoog
- niet stabiel? Vcore omhoog
- testen -> Mogen wat kortere test zijn als je je einddoel nog niet hebt gehaald, zeg 30 min linX bijv.
- binnen 80c je max gevonden?
- Eventueel eist en cstates aan voor energie besparing.
- testen 3 uur linX en 8 uur prime95 BLEND -> om na te gaan of je algehele systeem echt stabiel is na het inschakelen energie besparing, turbo en eist.

KLAAR!

ZO SIMPEL IS s1155

**'Mocht u, door compleet onvermogen geschreven instructies op te volgen, eigenwijsheid, dan wel algehele incompetentie schade veroorzaken aan uzelf, naasten of bezittingen; dan kunnen wij hiervoor niet aansprakelijk worden gehouden. Wij raden u dan ook aan bij eerder genoemde symptomen van incompetentie uw PC te verkopen en een andere, minder ingewikkelde hobby te zoeken; bloemschikken, flesdoppen verzamelen of curling bijvoorbeeld.'

Met dank aan en ondersteund door de actieve OC gemeenschap op T.net.

[Verwijderd]

Heb nog maar eens een keer superpi gedraait, 1m en dat op 5,1Ghz met 1,465 Vcore.

Ben tevreden met het resultaat al zou het nog vlugger moeten kunnen.



Ook heb ik deze benchmark gedraait, Black Hole V4.2 Final.

Schijnt dat er behoorlijk wat mensen zijn die die benchmark draaien en zodoende ook ff gedaan en meteen 2de plaats op HWBot, nice.



Nu net nog een keer die BH V4.2 Final gedraait en een GOLD Cup op HWBot, niceeeeeeeeeeee

[ Voor 50% gewijzigd door Verwijderd op 10-09-2013 21:49 ]

[millman]

Goed bezig meneer Huijgevoort! Onder water?

[Verwijderd]

@millman, draai het met een H110 in push.

[ETHaaz]

millman schreef op zondag 08 september 2013 @ 17:03:
Zet pll overvoltage aan Haal de basis voltages (zie hierboven) van auto af en stel ze in op de waardes die voor standaard staan en ga eens beginnen op 4200Mhz (100x42) 1,15v-1,20v en werk langzaam met multi omhoog totdat t niet meer stabiel is, dan doe je er weer wat Vcore bij tot ie wel weer stabiel is.


[...]

Ik heb een tijd geleden de klok van mijn 3570K verhoogt naar 4200Mhz, maar heb de Vcore nooit aangepast, dus die is denk ik nog automatisch. Kan ik dit beter als nog wel vastzetten? Weet ook niet wat de invloed op stroomverbruik is?
Nu draait ie onder stress op 1.140 V volgens CPU-Z.

[melvinnie]

Hoe lager hoe beter, de auto kan hem nog wel eens flink opfokken. Mijn Z77a-g45 deed hem soms op 1.25 voor een 4.2 overclock. Nu heb ik hem zelf ingesteld en kom op 1.120 uit zonder crasches. CPU-Z geeft altijd andere waardes aan dan de bios.

[Verwijderd]

3570K, 1,45Vcore, multi 51, H110 met max 62 graden tijdens benchen, mag niet klagen na mijn remount van de koeler met iets minder koelpasta.



http://hwbot.org/submissi...56_marks?recalculate=true

[ Voor 14% gewijzigd door Verwijderd op 18-09-2013 21:45 ]

[melvinnie]

Is dat je standaard snelheid of is het alleen maar om te kijken hoever je kan komen? Het lijkt mij in ieder geval niet echt een strak plan om 1.45 24/7 te gaan draaien:P

[Verwijderd]

@melvinnie, dit is alleen bij een benchmark, verder 24/7 op stocksettings.

[MitchelDZ]

Ben ook aan overclocken gegaan met

1	Intel Core i5 3570K Boxed	€ 194,89	€ 194,89
1	MSI Z77A-G45	€ 90,50	€ 90,50
1	Zalman CNPS9900 MAX (Blue led)	€ 48,50	€ 48,50
1	G.Skill Sniper F3-1866C9D-16GSR	€ 143,50	€ 143,50
Bekijk collectie Importeer producten		Totaal	€ 1.586,32

Test aangezet om 08:30 met
45 multiplier en bus 100 (4.5Ghz)
CPU-core: 1.300V
Geheugen op XMP profile 1

Voorheen bij V1.295 BSOD gekregen
17:30 thuis. Ben benieuwd.

Update:
Hij is stabiel dus ben er voorlopig tevreden mee. Temperatuur is max 74 dus zit goed

[t!n0]

Fixe vcore voor die snelheid..

[millman]

Een behoorlijke Vcore voor 4500Mhz. Weet je zeker dat de koeler de temps onder de 80c houd? Ik betwijfel dat een beetje. Voorzichtig dus

[Verwijderd]

Momentaal draai ik LinX-AVX met mijn 3570K op 4,5Ghz, Vcore op 1.170 met een H110 in push.
max. temps tot heden 63 graden met binnentemp. van 21,5 graden.
Draai het voor 50 minuten en zal straks het resultaat plaatsen hier, mits hij het volhoud op deze vcore.



Bij deze het resultaat na 50 minuten draaien.

[ Voor 34% gewijzigd door Verwijderd op 24-09-2013 15:30 ]

[MitchelDZ]

millman schreef op dinsdag 24 september 2013 @ 13:37:
Een behoorlijke Vcore voor 4500Mhz. Weet je zeker dat de koeler de temps onder de 80c houd? Ik betwijfel dat een beetje. Voorzichtig dus

1.295V ging tot 74 graden. dus 1.3 zal de 80 niet raken. Momenteel speel ik alleen met de multiplier en core-voltage. Maar lees dat er nog een 3de optie is om te tweaken... Ik ga me inlezen.

[fireglide]

Hey overclock experts.

Ik heb sinds kort een 3770K processor op de Asus Maximus IV Extreme (B3). Met 2400MHZ geheugen. Ben zelf kort al bezig geweest met overclokcen, maar ik blijf vast hangen op 4.7GHZ en temps rond 65 graden...

Nu ben ik niet al te handig met overclocken en wat moet aan ofuit staan en welke voltages heb je nodig.

Is er iemand die mij hiermee zou willen helpen om te kijken of de 5 GHZ te behalen is voor mij? Hoop dat er eventueel iemand is hier die hoge benchmark heeft en dat ik misschien die configuratie kan overnemen en eens kijken wat dat bij mij doet.

[Habana]

@fireglide,
scroll even een paar reactie naar boven, kijk bij millman en bezoek de zelfhulp klik hier

Staat genoeg bruikbare info...

[millman]

fireglide schreef op zondag 29 september 2013 @ 11:40:
Hey overclock experts.

Ik heb sinds kort een 3770K processor op de Asus Maximus IV Extreme (B3). Met 2400MHZ geheugen. Ben zelf kort al bezig geweest met overclokcen, maar ik blijf vast hangen op 4.7GHZ en temps rond 65 graden...

Uhm, hoe heb je dat getest dan? 65c en 4700Mhz komt niet voor met normale koeling.

Nu ben ik niet al te handig met overclocken en wat moet aan ofuit staan en welke voltages heb je nodig.

Waarom wil je overclocken dan?

Is er iemand die mij hiermee zou willen helpen om te kijken of de 5 GHZ te behalen is voor mij? Hoop dat er eventueel iemand is hier die hoge benchmark heeft en dat ik misschien die configuratie kan overnemen en eens kijken wat dat bij mij doet.

nee echt, dat gaat niet werken zo. 5Ghz halen red je alleen onder zeer goede waterkoeling. Test eerst eens normaal en laat 8 uur prime95 AVX @ 4700Mhz zien met cpu-z open, coretemp, taakbeheer. Plaats daar een screenshot van (8u prime is mimimaal voor stabiliteit)

Je zult zien dat je

A- Je temperaturen van ver boven de 80c ziet.
B- Of dit niet stabiel red en BSOD's krijgt.

Kortom, wat jij wil is voor de betere clockers weggelegd, met de betere CPU's en koeling. Niemand kan je een instelling voorkauwen, die zul je zelf moeten vinden. Auto OC is 'Not Done" Zoals een ieder hier gaat dat met testen, bsod's reboots en bios clears. Zo werkt t anders niet .. Eigen inzet is gewenst, lees op zn minst mijn tutorial door, dat is de enige manier en zet die 5Ghz maar uit je hoofd..

[ Voor 3% gewijzigd door millman op 30-09-2013 01:37 ]

[Astennu]

Ik had mijn vraag in het verkeerde topic geplaatst dus nu nog een keertje hier:

Ik ben ook met memory OC bezig.
Ik heb de volgende setup:
-Intel i7 3770K
-Gigabyte Z77X-D3H
-Corsair Dominator Platinum 2x4GB 2666Mhz 11-13-13

2666 was sowieso al een no go met 4500 MHz voor de CPU en XMP settings.
Ik heb de IMC (VCCSA) en VTT voltages (VCCIO)
Ook aangepast naar 1.1 (stock 1.05) en 1.095 (stock 0,925)
Maar dat deed niet veel

2400 MHz 9-11-10-30-T1 was ook niet stabiel te krijgen. 2200 MHz wel. mem voltage maakt ook niet veel uit. Ik heb al voldoende aan 1.59v. Als ik een 1.65 gebruik is het ook niet stabiel.

2200 op 9-10-9-28-T1 was ook een no go. Ook dit is tot nu toe niet stabiel te krijgen welke voltages ik ook verhoog. VTT, IMC, CPU en DRAM halen niets uit. Deze timings zijn ook wel erg strak maar toch had wel iets wat verschil verwacht na het aanpassen van voltages.

Memtest zegt wel stabiel te zijn maar intel burn test duidelijk niet

Hebben jullie nog tips qua settings? Misschien moet ik de sub timings wat losser gaan zetten?

Het zou me ook niet verbazen als het met 4000 MHz cpu wel stabiel is. Maar ik heb liever een hoge cpu speed dan hoge memory speed. Dat doet meer voor je totale system performance.


Anderen gaven al de opmerking dat deze sticks niet van lage timings houden. Maar ik vraag me af of het wel de sticks zijn die moeilijk doen aangezien memory voltage 1.585 of 1.65v niets uit maakt.
En omdat ook de stock speeds en timings niet goed werken vrees ik dat die Memory controller gewoon gaar is.

[nedernakker]

Test eens met 1.2v op SA en I/O. Dat wil je IMC wel op hoge.clocks

[Astennu]

Ik zal het eens gaan proberen. En dan gewoon XMP settings draaien
Wat is de veilige limit voor de SA en I/O?

[Astennu]

Ik krijg 2666 niet eens geboot. Ook niet met 1.2v op SA en I/O.
Ik heb ook nog met 4000 MHz CPU speed getest werkt ook niet.

2600 Boot wel maar niet getest of het stabiel is.
Ik heb nog geprobeerd PPL voltage te verzetten maar dat maakte ook niets uit. CPU volts er bij gedaan maar dat deed ook niets.

Ik zal eens kijken of er nog een nieuwere beta bios is die hogere mem speeds mogelijk maakt. Anders is het gewoon mijn memory controller die niet wil

[rsnubje]

Doet ie het op XMP ook niet dan? Met je voltages op auto. Anders zou je nog tot 1.25v IO enz kunnen proberen. Zou overigens niet nodig moeten zijn.

[Astennu]

Geen voltages op auto dram op 1.66 zou een 1.65 moeten geven hij valt wat laag uit.
Tja IO en SA op auto deed het ook maar tot 2600. Dus het is wel apart dat dat weinig uit haalt.

Ik ga eerst de bios maar eens updaten. Ik zie dat er twee nieuwe uit zijn en een Beta. Staat niets bij over memory compatibility maar je weet het niet wellicht hebben ze toch wat aan gedaan.

[t!n0]

QVL al bekeken van het bord?

[millman]

Opvallend dat mijn ivy ook niet hoger dan 2600Mhz wil.. Terwijl het een goede chip is.. geheugencontroller wil gewoon niet harder.. Ik denk dat t niet anders is.

[ Voor 29% gewijzigd door millman op 01-10-2013 09:50 ]

[Astennu]

t!n0 schreef op dinsdag 01 oktober 2013 @ 09:22:
QVL al bekeken van het bord?

Je bedoelt de memmory support list? Net even gekeken daar is de 2666 C10 wel listed maar deze C11 niet. Maar dat zou dan geen probleem moeten zijn? Ik weet niet met welke bios dit is.
Binnenkort maar eens de tijd nemen om deze te updaten naar een nieuwe beta bios.

Tja dat kan toch? mijn Ivy clockt ook niet slecht. Maar de Memory controller is niet al te best.
Het zijn twee losse onderdelen dus je kan pech hebben

[Daffie]

Ik heb sinds kort een extra setupje bij elkaar gescharreld om eens wat te OCen (was bij de i5-2500k wel bevallen, piece of cake ).

Zal eerst even de systeem specs geven:
- ASUS RoG Maximus V Gene mobo
- i5 3570k
- Antec Kühler H2O 620
- 4GB OCZ Reaper HPC DDR3 PC3-12800, alleen dan dus geen 3 modules van 2GB, maar 2x2GB
- XFX Pro 550W


Ik heb van de website van ASUS RoG een 'guide' geplukt hoe je de CPU makkelijk overclockt. Ze raden aan te beginnen met een simpele multiplier OC naar 4,5Ghz, 1.25V op de CPU en LLC zelf inschatten.
Ik was begonnen met 1.22V en LLC op auto, maar bij het draaien van Prime kreeg ik insta-BSOD. Toen op 1.25V gezet en Extreme LLC (100%), toen ging hij wat langer mee maar toch weer een crash.

Nu is de vraag, kan dit met RAM te maken hebben? Het is namelijk wel een oud setje maar ik weet niet of dit er mee te maken kan hebben? Ik kan indien nodig wel een keer de modules eruit halen en het precieze typenummer geven. Typenummer staat erbij

Qua temperaturen was het op zich nog niks héél geks, net voordat hij crashte (de tweede keer, dus op 1.25V) zag ik coreTemp ~78c aangeven, volgens mij was de max 105? De BIOS is ook de nieuwste versie (1900-nogwat)

Edit: Zal vanacht eens memtest draaien, maar dat heb ik enkele maanden geleden ook al gedaan, toen zag ik dat één van de drie modules dus stuk was (vandaar dat het nog maar een 2x2 kitje is ipv 3x2). Maargoed, misschien zijn ze aan 't eind van hun leven ofzo, dat ze nu allemaal kapot beginnen te gaan...

[ Voor 26% gewijzigd door Daffie op 20-10-2013 22:14 ]

[maks11223344]

Ik zou 80 als uitetste max aanhouden als je ook maar iets om je chipje geeft feit dat je met dit koudere weer buiten al zulke temperaturen kan aantikken zegt niet veel goeds over je koeling ik zou dat eeret eens op orde krijgen voordat je ook maar iets gaat verranderen

[Daffie]

@maks: Thanks voor je reactie maar hij klopt niet helemaal vind ik. Het klopt 80 graden is veel, maar de voltages stonden ook niet optimaal. Je kunt de beste phase change/stikstofkoeling hebben maar als je d'r maar genoeg Volts op flikkert word alles te warm.

Maargoed je hebt wel een punt, ik ben nu al een uur LinX aan't draaien op stock settings, wilde eerst eens weten hoe dat gaat, hij heeft nu 55 berekeningen gedaan en is gemiddeld 60 graden.

[melvinnie]

Wanneer ik Intel Burn Test doe dan slaan mijn resultaten rustig 10 graden hoger uit dan bij LinX.

[t!n0]

Doe je dan wel Linx met AVX?

[TheTurk]

Ik weet niet of het hier echt mag vragen, maar ik wil mijn setup (die eerste plaats heeft) verkopen en vroeg me af wat ik voor de volgende setup kan vragen.

3570K max 5.1 normal 5.0Ghz
Asrock extrem4 z77
XSPC RayStorm CPU WaterBlock
2x OCZ vengeance 12800 (2x8GB)

[melvinnie]

t!n0 schreef op maandag 21 oktober 2013 @ 09:54:
Doe je dan wel Linx met AVX?

Jazeker, zonder avx komen de temperaturen helemaal nergens

[Daffie]

Uiteindelijk draait ie nu stabiel op 4,5Ghz, met 1.285V en extreme LLC. word tijdens 8 uur prime95 stressen max 83 graden. Ik vind het prima!

[Lekiame]

Weet iemand hoe het in godsnaam mogelijk is dat mijn zojuist aangeschafte H80i slechter koelt als mijn 3 jaar oude H60? 3770K @ 4.5 GHz op 1.22vcore gaat hij al snel richting de 85C. Mijn H60 deed dat op 83C. Ik had verwacht in begin 70C te zitten met deze nieuwe koeler..

[ Voor 33% gewijzigd door Lekiame op 24-10-2013 15:57 ]

[melvinnie]

Juist gemonteerd?

[Lekiame]

yep wat mij betreft wel

[SAiN ONeZ]

slechtste antwoord ooit...

Heb je al een remount gedaan, om dit uit te sluiten?

[Lekiame]

Gedaan. Ik ga hem nu omruilen bij de winkel

[Lekiame]

Ik snap er echt helemaal niets meer van.

Mijn oude situatie: 3770K @ 4.5GHz 1.22vcore @ load GEKOELT DOOR Corsair H60 Push/pull max temp 78C.

Nieuwe situatie H80i zelfde clocks verder.


Binnen 1 seconde alle temperaturen van de cores over de 100C heen tijdens load. Dit is de 2e H80i die ik al heb gekregen van de Winkel. meerdere malen reseated, Artic silver er tussen heeft de temperatuur zelfs verergerd. Schroeven iets losser/vaster, blok 90 graden gedraait, werkelijk alles heb ik geprobeerd maar de temperaturen schieten de lucht in terwijl juist de intentie van de H80i was om de temps naar beneden te brengen...

[nedernakker]

Heb je alle kabels goed aangesloten? wordt de rad zelf warm? staat er fan control aan in je bios waardoor misschien de pomp niet of te langzaam draait, en hetzelfde voor de fan? rommel eens aan de slangen terwijl hij aan staat, misschien zit er een luchtbel in.

[Lekiame]

Nedernakker, Kabels zijn allen goed aangesloten, de rad zelf komt enkel koude lucht uit. alle fan conntrollers in mijn BIOS staan uit. de pomp draait op max en de fans ook op max (2500rpm).
Ik kan wel even aan de slangen rommelen ga ik nu doen!
EDIT
zie screenshot hier:



Dit is na enkel 30 seconden prima95 small FTT's
Heb ook wat aan de slanger gerommelt maar geen effect.

[ Voor 31% gewijzigd door Lekiame op 25-10-2013 11:43 ]

[Habana]

Jij verwacht wonderen van een H80i ipv. H60, je H60 deed 83C. en je verwacht van de H80I dat deze 70C. doet, dat gaat het echt niet worden, mi is de temp redelijk normaal in verhouding met de 4500Mhz in je screenshot, je H60 doet het waarschijnlijk beter, betere mount/ koelpasta oid.

Het verschil in temps in van mijn i7-3770K @ 4500Mhz-1.2V op een Phobya Xtreme Supernova 1260 (72C.) en één Phobya 140 G-Changer 140 (76C.) was slechts 4 graden op max load AVXprime, zoek die twee eens op en vergelijk ze met de H80i.

[ Voor 29% gewijzigd door Habana op 28-10-2013 13:17 ]

[Lekiame]

@Habana, de mount is exact hetzelfde en de koelpasta is ook hetzelfde 70 graden met een h80i is inderdaad wel wat to much. Maar had toch minstens op een flinke tempdrop gehoopt. het rad is twee keer zo dik en heb er 2 erg goede fans op gezet.
De H80i is inmiddels al weer foetsie terug gebracht naar de winkel.

[millman]

Zoals al eerder gemeld, het gaat met IB en Haswell niet om je radiator oppervlak. Het contact tusen IHS en Die is zo slecht dat je er wel 100 rads aan kan hangen en toch hoge temperaturen hebt. Dat is niet vreemd. Zelfs met highend waterkoeling schraap je er net 3-5 graden vanaf wss. Helaas is de stand van zaken nu eenmaal zo met ivy dat je op zoek moet gaan naar een 'koele chip' wil je meedraaien met WC..

[maks11223344]

Alsnog totaal niet logisch dat hij hogere temps krijgt...

[fungho]

@millman: Via jouw overclock guide voor beginners en een overclock guide van http://nl.hardware.info/r...op-ivy-bridge-overklokken heb ik kort geleden een eerste overclock poging gedaan met mijn 3570K.

Resultaten eerste overclock:

Hardware
Processor: 3570K
Moederbord: Gigabyte Z77x-d3h
Koeler: Scythe Mugen 3 PCGHE
Kast: Corsair 500R

Settings
Vcore: 1.2v (stock 1.22)
vCPU pll: 1.7v (stock 1.8)
CPU EIST Function op Disabled
Intel Turbo Boost Technology op Enabled
CPU Enhanced Halt (C1E) op Disabled
CPU C3/C6 State Support op Disabled
Vcore Loadline Calibration op Turbo
PWM Phase Control op eXM Perf
Vcore Current Protection op Extreme

4.3Ghz was met 10 minuten LinX stabiel en temperaturen van max. 65 graden. Bij 4.4 Ghz kreeg ik direct een BSOD.

Wat ik wil bereiken is het volgende: 4.2 Ghz met gebruik van speedstep, dus Turbo is stock 3.8, ik wil graag 4.2.
Naar mijn mening zal ik 4.2 Ghz moeten testen met prime95 SMALL FFT of linX "all mem". Vervolgens powersave features weer aan.
Hoe regel ik dan de speedsteps?

[millman]

Je kan het beste je bios resetten en dan je multi op 42 zetten turbo op 'enabled' en dan ben je eigenlijk wel klaar. Kijken op welk voltage die onder load op auto staat en wellicht een offset voltage van +0,05 oid als je voltage te laag uit komt (onder de 1,2v). Eventueel kan je dit ook met loadline calibration corrigeren, maar met autovoltage kwam ie op 1,22v uit onder load? Dat is prima voor 4200Mhz. Je hebt nog wat ruimte om hoger te gaan qua voltage zeg 1,25v (offset +0,03v) en dan op 4300-4400Mhz uitkomen.. maar zorg dat je echt 5 uur linx en 8 uur prime blend draait.

-turbo op 'enabled

PS, voor dit soort snelheden hoef je PWM en CPU current control echt niet op extreme. Laat die lekker auto staan.. Voor je moederbord kan je ook easytune gebruiken om in windows je turbo/oc in te stellen.

[ Voor 19% gewijzigd door millman op 29-10-2013 00:21 ]

[Habana]

maks11223344 schreef op maandag 28 oktober 2013 @ 14:53:
Alsnog totaal niet logisch dat hij hogere temps krijgt...

Vertel ik luister, waarom denk jij dat...

@ msmeenge, Dat is een aanname, H60, H80i hoge nummer dus hij moet beter zijn, in veelgevallen zal dat waarschijnlijk ook zo zijn, waren het niet zoals Millman al terecht aangaf bij Ivy en Haswell het contact dermate slecht is tussen Die en IHS, dat elke chip anders is, en elke mount ook anders is, bij mij was bv. elke mount anders met custom waterkoeling qua temps, de radiator mag dan wel wat dikker zijn met de H80i maar pomp/ koelblok/ design koelblock is al weer anders, er kunnen zoveel redenen zijn waarom wel of niet..

[ Voor 55% gewijzigd door Habana op 29-10-2013 13:42 ]

[Lekiame]

Omdat een H80i beter hoort te zijn dan een H60. Ik upgrade natuurlijk niet voor niets.

[millman]

Als je zoekt op google naar "too high temps corsair Hxx serie" of :mounting problems Hxx serie" dan kom je genoeg tegen qua uitleg denk ik.

[fungho]

@millman: Ik weet niet of of de Vcore van 1,22v onder load was, maar dit ga ik nu eerst even testen na een bios reset. Vervolgens ga ik kijken wat er gebeurd als ik de multi op 42 zet en de turbo op enabled.

Dat met die offset voltages is mij nog niet duidelijk, maar als ik daar niet uit kom dan meld ik me wel..

Easytune geïnstalleerd, maar ik probeer eerst even de dingen die jij hebt aangegeven.

[fungho]

@millman: Nu testen BIOS op stock met stock settings prime 95 Blend.

CPU-Z geeft de volgende waardes:
- Core Voltage: 1.260 V (af en toe zie ik 1.248 V)
- Multiplier: x38.0 (16 - 38)

RealTemp geeft na 10 minuten:
Core1: 58 C
Core2: 60 C
Core3: 56 C
Core4: 58 C

Bij test met LinX 'all mem' komt het Core Voltage volgens CPU-Z op 1.236 V...

Mag ik concluderen dat de Core Voltage/Vcore maximaal 1.260 V wordt onder load bij Auto Voltage?

Wat is de volgende stap? Multi op 42 zetten en Turbo op Enabled en weer testen?

[millman]

millman schreef op woensdag 12 februari 2014 @ 14:45:
Hoi man, Ik denk dat je de TJ max en Tcase verhaal niet helemaal goed begrijpt. Voor de ivy serie mag je tot zo'n 80c gaan gemeten met coretemp onder 100% load (prime AVX) zie ook:

LinX Stable Club

Die 80c is wat de gemiddelde overklokker ook aanhoud zoals je ziet en is absoluut geen probleem.

Ik heb zelf niets gepost in het topic maar ik volg het wel al een tijdje. Ik weet ook dat jij daar ook regelmatig te vinden bent.
Maar in dat topic zie je toch wel vaak dat men voor 24/7 80 graden net te hoog vind. FF een benchmark run is uiteraard geen probleem.

Over het TJmax en Tcase verhaal:

Is opzich niet een heel lastig verhaal. Intel geeft hierover ook hele duidelijke info.
Voor SB is de TJmax 100 graden. Tcase ligt echter op 72.6. *

Nu is TJ.max de maximale temp voor je core. Is deze hoger dan zal de core gaan throttelen. Echter, als jij TJ.max bereikt hebt, zit je al ver over Tcase (de maximale temp van je IHS) heen.

maw. Nog voordat je core zijn maximale temp heeft gehaald, zit je IHS al over zijn maximum heen.
http://www.intel.com/support/processors/sb/CS-033342.htm


Althans, dat is wat ik lees en haal uit de techsheets van intel en ook op diverse fora lees.
De fout die ik veel tweakers zie maken is dat zij zich enke focussen op TJ.max en niet op Tcase.

Maargoed, kan het fout hebben. Correct me if im wrong....

(ow, en als dit een lange discussie word, misschien dan voortzetten in het LinX topic? Wil namelijk niet dit topic vervuilen of kapen)


_{*2600K als voorbeeld gepakt. Elke cpu heeft weer iets andere specs}

Even je reactie gepakt om de discussie voort te zetten. Ik zelf houd voor een 2600k ook maximaal 75c aan, echter is de thermische karakteristiek van een ivybridge net wat anders. De Tcase en TJmax liggen een stuk hoger dan een sandy bridge. ~80c met een ivy is een prima bovengrens onder 100%load, om onze no1 OCer te quoten hierboven:

nedernakker schreef op woensdag 05 februari 2014 @ 22:16:
Zoals ik al vaker heb gezegd hier moet je niet naar TJmax kijken. TJmax is het throttlepunt voor korte piek belastingen. De temperatuur waar je naar moet kijken is Tcase.

http://ark.intel.com/prod...r-8M-Cache-up-to-3_90-GHz

Zoals je hier ziet is die 72,72 graden. Als jij temperaturen van 100 graden op de cores toestaat, dan zal deze temperatuur fiks overschreden worden. op de lange duur zal dit je cpu gewoon beschadigen.

Tcase is de sensor die je moederbord uitleest. Bij de laatste generaties Intel cpu's is gebleken dat bij lange 100% belasting Tcase zo'n 5 tot 10 graden onder de deltaT tot TJmax zit. Zodoende is dus Tcase + 5/10 graden de maximale coretemp die je onder load wilt aanhouden

Kortom, Tcase van 73 + 5 tot 10c is 80c een mooie temp voor ivy

[Verwijderd]

Zal een overclock van iemand met precies dezelfde specs als jij ook meteen goed draaien op jouw eigen pc?

[!mark]

Nope, elke chip is anders

[Verwijderd]

msmeenge schreef op vrijdag 25 oktober 2013 @ 11:08:
Nedernakker, Kabels zijn allen goed aangesloten, de rad zelf komt enkel koude lucht uit. alle fan conntrollers in mijn BIOS staan uit. de pomp draait op max en de fans ook op max (2500rpm).
Ik kan wel even aan de slangen rommelen ga ik nu doen!
EDIT
zie screenshot hier:

[afbeelding]

Dit is na enkel 30 seconden prima95 small FTT's
Heb ook wat aan de slanger gerommelt maar geen effect.

Weet je wat het is , dingen kloppen niet altijd gelijk voor wat voor reden dan ook

Heb net een H60 gemonteerd op mijn 3770K + P8Z77-M en met standaard montage ging de temperatuur snel omhoog met 4.6GHZ en 1.31V . Vond het koelblok al vrij los zitten en heb plastic spacers aan de achterkant gezet zodat die koeler strakker gemonteerd zit en dus meer koelt . Nu houd die hem op 68 graden met prime , heb nog geen uren getest . Mijn vorige H50 had dit probleem niet en gaf goede resultaten op en E8400 , heeft mischien te maken met de verschillende diktes van het moederbord

[Habana]

Van waar maar testen met 2 cores en 2 threads, tevens gebruikt je een oude prime versie zonder AVX en slechts twee minuten, je kan er +/-20 graden bij op tellen indien je deze een langere tijd laat testen en dan nog maar de vraag of dit stabiel is, vergelijken met een E8400 kan sowieso al niet, mede omdat deze nog gesoldeerd werden dus betere temp afvoer, elke 3770K die ik heb (drie stuks) halen met gemak de 4500Mhz 4cores 8 threads @ +/- 1,25V met max temp +/- 85 graden met custom water koeling, max was 4600Mhz stabiel bij alle CPU's ongeacht de toch nog aanwezige grote Vcore verschillen.

[Verwijderd]

Die twee cores zijn om een dualcore cpu te maken , quad hoeft voor mij niet maar die speling die je hebt naar boven toe met clocken is iets wat een pc compleet maakt . Draai nu stabiel prime 4.6ghz en 1.28V op W7 wat een fijn os is om te clocken , maakt mooie minidumps en lijkt niet zo snel van slag als xp .

[Sniperc]

Ik ben van plan om mijn i7 920 te overclocken naar ongeveer 3.5Ghz(max overclock met stock cooler heb ik gelezen), maar tot mijn verbazing zie ik dat mijn CPU al op 100 graden zit. PC is net weer dust free, maar helaas heeft dit niet geholpen.

PC is al sinds november 2009 in gebruik. Waarschijnlijk heb ik al die tijd op 100 graden zitten gamen. Enig idee wat ik hier aan kan doen?

Mijn build:
Cooler Master Storm Scout
Intel Core i7 920
Club3D 4890 Superclocked Edition
Cooler Master Real Power M620
ASUS P6T SE
Kingston 6GB ValueRAM 1333MHz DDR3 Non-ECC CL9 DIMM (Kit of 3)
Samsung 840 EVO 250GB
Samsung HD103SJ tweemaal

[ Voor 3% gewijzigd door Sniperc op 12-04-2014 13:44 ]

[Jejking]

Je zit in het verkeerde topic, je gebruikt socket 1366 en stof je koeler eens uit. Of koop een echte.

[Sniperc]

Oh oeps, sorry #fail
Ik zal mijn post in het andere topic plaatsen.

[Galinsky]

Hallo,

Zelf ben ik compleet nieuw met overclocken en ben er gisteren mee begonnen. Ik heb verschillende guides gelezen en gevolgd. Nu zitten er bij mij een paar dingen dwars. Ik heb mijn 3570k op een asrock z77 extreme 4 geclockt op 4.4 ghz en offset op - 0.060 gezet. ik doe nu 2 stress testen tegelijk IBT en prime 95 tot zover zijn daar nog geen errors en ze runnen nu beide 3 uur.
mijn 1ste probleem is dat mijn temperaturen ongeveer rond de 70/75 graden zitten wat mij wel oke lijkt maar soms springen ze naar de 80/85 en dan weer terug naar de 65 is dit normaal aangezien er maar een periode van enkele seconden tussenzit.
Mijn core voltage slingert tussen de 1.200 en de 1.240 dit zijn de uitersten die ik gezien heb voor de rest speeld de core voltage ertussendoor. kan dit ook/ is dit geen probleem?
Verder had ik ook nog informatie gelezen over WHEA errors ik heb deze tijdens de stress testen niet gekregen maar wel voor de stress testen. eerst starte ik intelburntest voor een zo'n hoog mogelijke ram usage in de maximum stress level en daarna heb prime95 opgestart. Ik heb prime95 om 12:22 gestart en de laatste WHEA error heb ik ook gekregen op 12:22. om 12:21:31 heb ik een stuk of 9 WHEA errors achterelkaar gekregen op dezelfde tijd... Ik heb mijn processor in de bios overgeclockt.
Kan iemand mij hiermee helpen en ben ik al goed opweg of doe ik iets verkeerd?

Ik heb zelf een topic hierover geplaatst maar kreeg reactie dat ik het hieronder moest plaatsen.

[Linus_BE]

2 stress testen tegelijk is niet de bedoeling denk ik aangezien eentje de CPU al 100% belast.

[millman]

even op de volgende link drukken, dan komt het helemaal goed: millman in "Sandy Bridge LGA1155 Core i3/i5/i7 Overclock topic - deel 1"

[Galinsky]

Dank je wel millman ik heb geen enkele whea errors meer gekregen ook niet zonder de stresstest. ik heb hem zon 9 uur gestresst op 4.4 ghz en offset +0.005 temps werden maximaal 75 graden ik denk dat dat nog wel te doen is ik heb 1 stresstest uitgevoerd en dat is prime95 de temperaturen schommelen ook niet meer zo nog wel de core voltage maar dat zal wel te maken hebben met hoeveel de processor in gebruik is tijdens de stresstest.

Wel krijg ik veel andere errors en foutcodes/waarschuwingen bij logboek is dit erg?

[millman]

Galinsky schreef op zondag 11 mei 2014 @ 09:36:
Dank je wel millman ik heb geen enkele whea errors meer gekregen ook niet zonder de stresstest. ik heb hem zon 9 uur gestresst op 4.4 ghz en offset +0.005 temps werden maximaal 75 graden ik denk dat dat nog wel te doen is ik heb 1 stresstest uitgevoerd en dat is prime95 de temperaturen schommelen ook niet meer zo nog wel de core voltage maar dat zal wel te maken hebben met hoeveel de processor in gebruik is tijdens de stresstest.

schommelingen in je Vcore? Lees-> http://www.tomshardware.c...28-intel-vdroop-explained

Wel krijg ik veel andere errors en foutcodes/waarschuwingen bij logboek is dit erg?

Hangt van de foutcodes af

[_eXistenZ_]

Gister ben ik er achter gekomen dat ik een aardige blunder heb begaan dus heb mijn CPU gelijk te koop gezet (en verkocht dankzij T.net Vraag en Aanbod )

Momenteel ben ik dus op zoek naar bijv. een 2ehandse 3570K, of iets snellers dat op mijn MSI Z77A-GD65 past.

Ik heb al even gezocht naar juiste steppings enzo, maar kan van de 3570K niet echt een lijst terugvinden waarin uitgelegd staat welke stepping je moet zien te scoren voor een fikse overclock. Is er zo'n lijst in omloop? Of zijn steppings iets dat je eerder deed maar nu helemaal niet meer werkt/relevant is bij het huidige productie-proces?

[Julian_123]

Beste tweakers,

Ik heb sinds kort een i7 3770k in mijn pc zitten, maar nu heb ik het volgende probleem. Als ik de multiplier in de bios aanpas, dan neemt windows dit niet over De bios neemt de frequentie wel gewoon over..

Uiteraard heb ik er nieuwe windows (7) erop gezet nadat ik de processor heb veranderd en de instellingen in de bios zouden ook goed moeten zijn. Moederbord is een MSI z77A-G43 met bios versie 2.7, en gebruikte overclockmethode is gewone multi zonder turbo en EIST. XMP staat ook uit.


Weet iemand een oplossing voor mijn probleem, zou die gene heel dankbaar zijn

[nedernakker]

hoe lees je die snelheid uit dan? gebruik cpu-z om dit te doen in windows

[Verwijderd]

Ik heb gelezen dat "cpu spread spectrum" op disabled moet staan met overclocken.
Is dat ook hetzelfde met VRM spread spectrum?
Misschien wel makkelijk voor mensen deze guide voor een 4.5 overclock

ASUS Z77 UEFI Tuning Guide for overclocking:

http://www.mediafire.com/..._UEFI_OC_Tuning_Guide.pdf

[ Voor 55% gewijzigd door Verwijderd op 26-06-2014 14:16 ]

[nedernakker]

een VRM is iets anders als een CPU... dus nee

[Verwijderd]

nedernakker schreef op donderdag 26 juni 2014 @ 13:54:
een VRM is iets anders als een CPU... dus nee

Ik ben er ook net achter gekomen, doordat ik nu de 2 verschillende opties zag.
Maar ik heb mijn vraag even geedit en anders gesteld.
Bedankt voor je antwoord.

[Verwijderd]

Nu heb ik al regelmatig gezien dat sommige mensen de Intel speedstep technology enabled laten.
Is dat met deze Ivy Bridge dan niet nodig om het uit te zetten?
Ik had mijn vorige computer (Q9400 op een P5qc) ook de Intel speedstep technology uit gezet.
De PC die ik gekocht heb van een maatje van me had heb al een beetje overclocked naar 4.3 ghz maar ook de Intel speedstep technology enabled gelaten. Het gekste is het overclocked niet terug, cpuz geeft aan dat het constant op 4.3 blijft staan.



Wat adviseren jullie als overclockmannen?
CPUz laat zien dat het schommelt tussen de 1.256 en de 1.264
(cpuz vermeld altijd anders dan wat de bios aangeeft heb ik gelezen)

Ik ben met prime aan de gang gegaan. Heb de 1e optie gekozen om te testen.(schijnt dat met die test de cpu het warmste wordt)
ik gebruik een Corsair H100i geslote waterkoeling



Zoals je ziet geeft nu cpuz onder het stressen een lagere voltage aan.
(1.200)

[ Voor 53% gewijzigd door Verwijderd op 26-06-2014 20:59 ]

[Verwijderd]

Ik zag dat het een automatische core voltage was, ik heb het nu cutom gezet naar 1.200

Maar het vreemde is coretemp en cpuz geven totaal andere voltage aan.

[ Voor 38% gewijzigd door Verwijderd op 26-06-2014 22:29 ]

[Verwijderd]

helaas met hypertreading aan wordt het toch nogal heet zo'n 90 gradeen

[Verwijderd]

nu vraag ik me af ben ik beter af zonder hyper treading met een hogere clock, of met hypter treading met meer warmte op 4.3ghz en dat ik waarschijnlijk met de clock lager moet gaan zitten.

[Verwijderd]

Oke nu met hyper trading kom im op gemiddeld 76 graden.
Ik heb de voltage op 1.1750 gezet. En de gesloten watekoeler op de 2e stand gezet.

alleen kom ik een tegenstrijdig iets tegen in de hiervoor handleiding waar staat

Voor we gaan overclocken is het belangrijk een aantal voltages en functies van je moederbord en chip te kennen die we moeten aanpassen. Een aantal voltages kunnen gewoon op 'auto waardes' blijven staan, maar in veel gevallen is het het beste een aantal voltages van auto af te halen en vaste waardes in te stellen.

Even een uiteenzetting wat wat is en welke voltages je in moet stellen en waarop, we beginnen met:

- Vcore: Duh... voltage van de processor. Onder air/closed waterset houden wij max 1,35v of een maximale temp van ~80c met Prime95 AVX

vDram: Voltage van het geheugen zelf, die we vaak voor 24/7 op stock clocks en voltages houden (check je sticks voor info, of XMP activeren in Bios= automatisch juist profiel voor je ram)

- CPUIO* vele benamingen, allemaal hetzelfde: Het voltage van de input/output tussen je Ram en geheugen controller op je CPU zolang we geen geheugen gaan overclocken of 2400Mhz + reepjes hebben, blijft deze op stock: 1,05v

- vSA:System Agent, dit is het voltage van de geheugen controller zelf, die sinds 1156/1366 op de cpu zit in plaats van het moederbord. Zolang we geen geheugen gaan overclocken of 2400Mhz + reepjes hebben, blijft deze op stock: 0,95v

- vCPU pll : Voltage van de clock generator. Soms kan deze iets lager dan het standaard voltage, maar ik en vele met mij houden gewoon 1,8v aan. Hoger is zinloos, lager (~1,7v) kan een paar graden schelen. Goed testen bij gebruik!

- Internal PLL overvoltage: Deze functie is nodig vaak alleen boven de 4,5~47 Ghz. Zit je daar onder: Auto/disabled. MEER INFO: http://forums.anandtech.c...=33505354&postcount=2

- C1/2/6/10 (whatever) De C-states dus, zijn de verschillende interne "Powerplan instellingen" en gekoppelde voltages om verbruik te besparen voor de CPU, bijvoorbeeld in slaapmodus. Bij het zoeken naar een stabiele OC kunnen we de voltage fluctuatie niet goed gebruiken, dus deze gaan op 'Disabled'**

- Eist: Enhanced Intel Speedstep Technology; Deze functie controleert de clocks en voltages naar gelang de vraag naar performance terwijl je de PC gebruikt. Dus als je bijvoorbeeld een film zit te kijken clockt je PC terug naar 1600Mhz met bijpassend voltage. Ga je gamen zal je CPU weer op de door jou ingestelde (over-) clock draaien. ook deze functie zetten wij op disabled.**

** na het vinden van een stabiele OC mogen deze uiteindelijk weer aan. Goed natesten, werkt op ieder mobo anders!

BCLK of baseclock: De naam zegt het al, de basis clock waar je hele systeem mee werkt (al dan niet met een multiplier). Deze staat voor een 24/7 clock gewoon op 100Mhz, aangezien deze ook je satapoorten, pci-e bussen en andere devices aanstuurt.

CPU multi: in te stellen op een waarde tussen de 16-67. Vermenigvuldig deze met de BCLK voor je uiteindelijke clock: (ie: 43x100 = 4300Mhz)

De rest van de voltages/instellingen kunnen op "auto" blijven staan. en zijn iig tot 4,5~4,7Ghz niet belangrijk.

Het overclock proces!

Lees je voldoende in op het overklok proces (tuts) en de hardware die je hebt (reviews).

Zet pll overvoltage aan Haal de basis voltages (zie hierboven) van auto af en stel ze in op de waardes die voor standaard staan en ga eens beginnen op 4200Mhz (100x42) 1,15v-1,20v en werk langzaam met multi omhoog totdat t niet meer stabiel is, dan doe je er weer wat Vcore bij tot ie wel weer stabiel is. Dit uiteindelijk tot je cpu max 80c word na 8 uurtjes prime95 small FTT of minimaal 5 uur linX, met AVX.

mocht je toch bsod's krijgen ondanks 8 uur prime small ftt 8uur of 3 uur linx:

Voor de zekerheid nog het geheugen testen, met prime95 small fft en linx word het geheugen en de memorycontroller niet voldoende belast om sporadische fouten te ontdekken. Dus een prime of linx kan wel stabiel zijn en toch bsod's geven als je de memory + controller niet voldoende hebt gestrest.

Het geheugen en de memcontroller test je met Memtest86 voor boot (dus in dos omgeving) en met prime95 blend. Mocht er dan fouten onstaan kan het zijn dat je QPI vtt, Vsystem agent, Vram of een combi daarvan te laag zijn, in stapjes verhogen en opnieuw testen.

Als je uiteindelijk je clock binnen deze waardes hebt gehaald kan je kijken of de energiebesparende instellingen weer aan kunnen en de boel nog steeds stabiel blijft.

RECAPP:

- inlezen,
- doel stellen
- pll overvolt aan
- eist, cstates en turbo uit
- vcore instellen op 1,15v ~ 1,20v
- overige voltages op stock (niet op auto!!)
- cpu op 4200mhz (100x42)
- testen met prime95 SMALL FFT of linX "all mem" -> stabiel?
- multi omhoog
- niet stabiel? Vcore omhoog
- testen -> Mogen wat kortere test zijn als je je einddoel nog niet hebt gehaald, zeg 30 min linX bijv.
- binnen 80c je max gevonden?
- Eventueel eist en cstates aan voor energie besparing.
- testen 3 uur linX en 8 uur prime95 BLEND -> om na te gaan of je algehele systeem echt stabiel is na het inschakelen energie besparing, turbo en eist.

KLAAR!

ZO SIMPEL IS s1155

**'Mocht u, door compleet onvermogen geschreven instructies op te volgen, eigenwijsheid, dan wel algehele incompetentie schade veroorzaken aan uzelf, naasten of bezittingen; dan kunnen wij hiervoor niet aansprakelijk worden gehouden. Wij raden u dan ook aan bij eerder genoemde symptomen van incompetentie uw PC te verkopen en een andere, minder ingewikkelde hobby te zoeken; bloemschikken, flesdoppen verzamelen of curling bijvoorbeeld.'

Met dank aan en ondersteund door de actieve OC gemeenschap op T.net.

Eerste wordt er gezegt Internal pll overvoltage moet uit.
En dan zeggen ze :

Zet pll overvoltage aan Haal de basis voltages (zie hierboven) van auto af en stel ze in op de waardes die voor standaard staan en ga eens beginnen op 4200Mhz

Of dan zal het wel 2 verschillende opties zijn. ?

Zo ja waar staat die optie "pll overvoltage"


Ook is mijn vraag met coretemp zie ik vid: 1.1859 v ik neem aan dat dit de cpu voltage is die ik handmatig ingesteld in debios?
cpuz staat nu 1.104v terwijl ik in de bios op 1.180 heb gezet.

EDIT: ik heb de voltage op 1.170 gezet, maar als ik reboot en ga trug de bios in en kom op de eerste pagina dan staat er 1.16v

Dat staat ook te zien als ik cpuz opstart (idle) maar als ik de cpu ga stressen wordt het 1.096v
Hoe komt het dat?
En met de programma core temp blijft de vid; steeds op 1.1859 staan.
dus dan is het bij coretemp de vid niet de voltage?


Mijn bios v.1016

Verdere instellingen zijn:

Internal pll overvoltage : disabled

BCLK/peg frequency 100

asus multicore Enchacement : enabled

EPU power saving mode: disabled.

Enhanced intel speedstep technology : disabled

memory frequency: 1600mhz gezet

dram voltage vast gezet op 1.500

t.probe

cpu current capability 140%

1gpu: 100

CPU voltage 1.170 manual mode

CPU spread spectrum: disabled

ik heb nu 3 uur getest met prime 95 met de eerste test optie.
En het blijkt stabiel te zijn.
Alleen wil ik dan weten wat er aan de hand is met die voltage weergave?
Moet er nog iets ingesteld zijn dan de manual mode?

[ Voor 6% gewijzigd door Verwijderd op 27-06-2014 16:37 ]

[Imprezzion]

Graag je vorige post editten de volgende keer. Een dubbelpost kan voorkomen maar dit is wel HEEL erg.
