Nee, ik had wat groters gemaakt
Binnenkort weer verder ermee, ben nu nog even mijn subwoofer aan het verven, dus even geen plek in de werkplaats. Maar bijna klaar, en dan verder aan de HTPC hoop ik
Binnenkort weer verder ermee, ben nu nog even mijn subwoofer aan het verven, dus even geen plek in de werkplaats. Maar bijna klaar, en dan verder aan de HTPC hoop ik
Belfofte maakt schuld hé
Tussendoor nog een zijpaneel gemod deze week, voor een medetweaker, maar nu dan echt weer met de HTPC aan de gang;
Alleen is het niet zoveel foto's waard. Ik heb het front vastgezet (gaatjes boren, draad tappen, schroefjes er in)
De powerknop gemonteerd (ring op het knopje vastgelijmd, switch vervangen, de boel weer monteren)

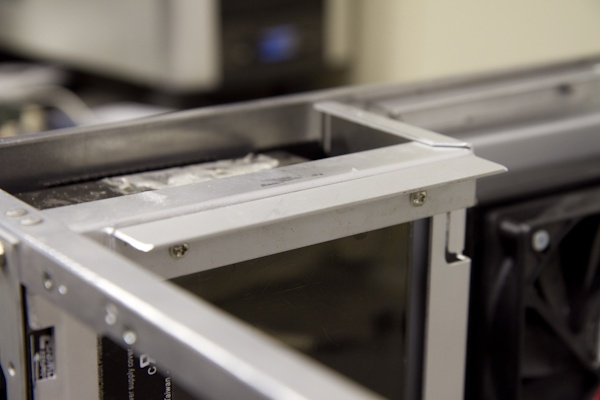

En het voorste HDD/optical rek uitgelijnd met de voorkant. De lade kan nu ongestoord openen, hopelijk krijg ik het frontje daarvan ook mooi uitgelijnd.
Ben wat van gedachten veranderd qua eject-knop. Met dat drukken op de lade gaat hem niet worden, dus waarschijnlijk gewoon een knopje uit het zicht aan de zijkant.
Verder nog even wat waterkoelingsspul bestellen, want de pomp is eigenlijk te groot:
Het buisje is zeg maar de hoogte van de optical, en zoals je op de liniaal niet kunt zien
is er nog zo'n 2,5cm ruimte. Daarin moet dan de bocht, met vervolgens weer een bocht. Teveel gedoe, teveel ruimte, teveel bochtjes. Ik bestel denk een Lain pompje of iets anders kleins. Klein reservoirtje lijmen en klaar.
Tussendoor nog een zijpaneel gemod deze week, voor een medetweaker, maar nu dan echt weer met de HTPC aan de gang;
Alleen is het niet zoveel foto's waard. Ik heb het front vastgezet (gaatjes boren, draad tappen, schroefjes er in)
De powerknop gemonteerd (ring op het knopje vastgelijmd, switch vervangen, de boel weer monteren)
En het voorste HDD/optical rek uitgelijnd met de voorkant. De lade kan nu ongestoord openen, hopelijk krijg ik het frontje daarvan ook mooi uitgelijnd.
Ben wat van gedachten veranderd qua eject-knop. Met dat drukken op de lade gaat hem niet worden, dus waarschijnlijk gewoon een knopje uit het zicht aan de zijkant.
Verder nog even wat waterkoelingsspul bestellen, want de pomp is eigenlijk te groot:
Het buisje is zeg maar de hoogte van de optical, en zoals je op de liniaal niet kunt zien
is er nog zo'n 2,5cm ruimte. Daarin moet dan de bocht, met vervolgens weer een bocht. Teveel gedoe, teveel ruimte, teveel bochtjes. Ik bestel denk een Lain pompje of iets anders kleins. Klein reservoirtje lijmen en klaar.
:strip_icc():strip_exif()/u/397705/crop608ff931a9e77_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/159609/caffeine_is_the_shit_60x60.shkl.jpg?f=community)
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Vanavond een kort avondje, dus dan besteed ik die maar aan het posten van een kleine update IPV het werken aan een update:

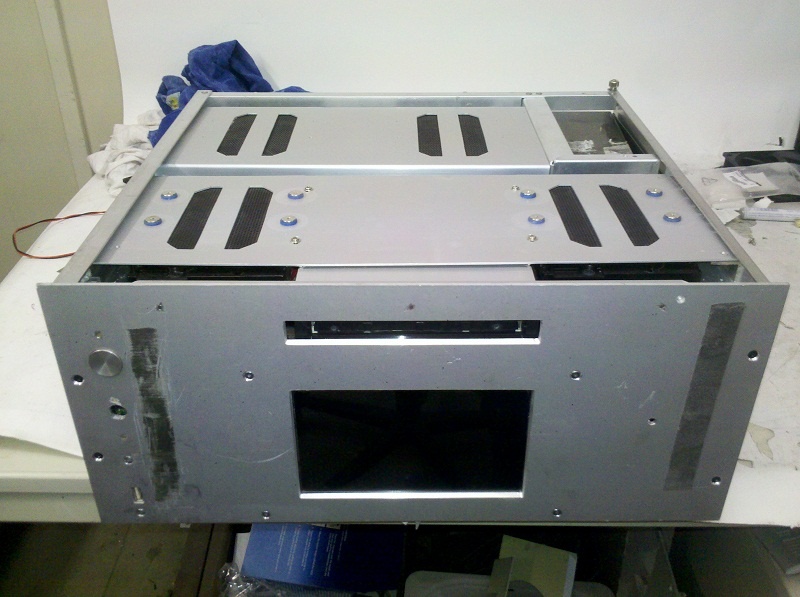

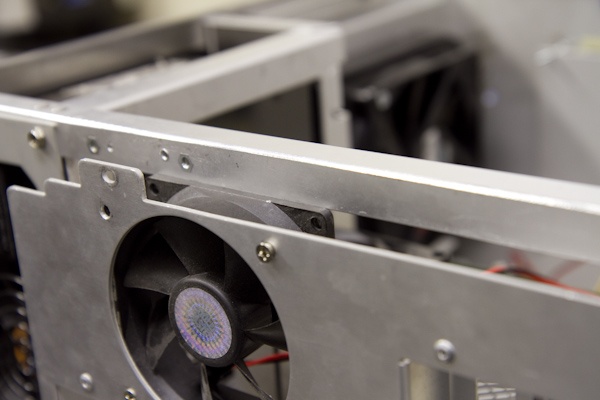

Het komt nu aan op de kleine puntjes, zoals hier, de casefan past net niet. Waardoor de mobotray niet de kast in kan worden geschoven. Dus moet er even een millimeter weggefreesd worden.
En dan gaat ie wel dicht

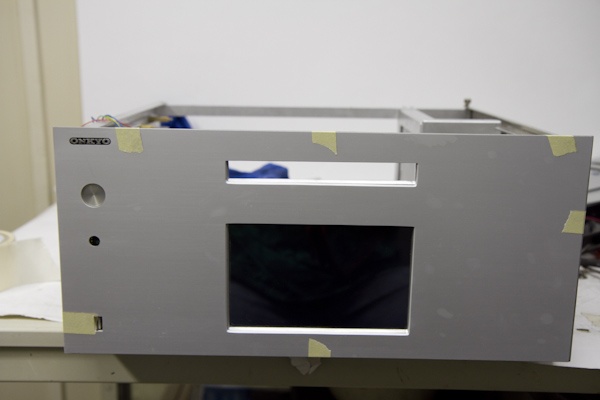

Het "mislukte" front er met wat tape op geplakt voor de beeldvorming.

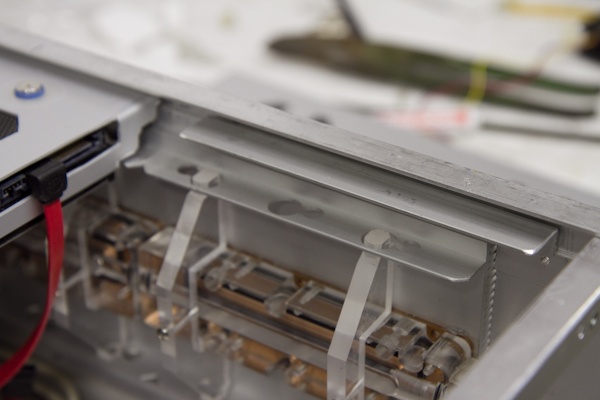

Voor het achterste HDD rekje moest de montage nog gemaakt worden, op de vorige foto's zat ie gewoon vastgeklemd. Zijde 1...
En zijde 2.

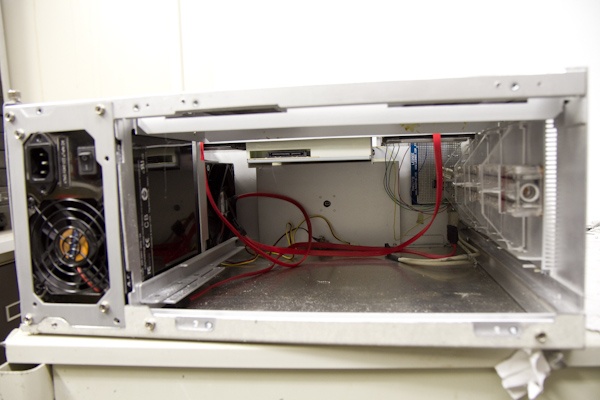

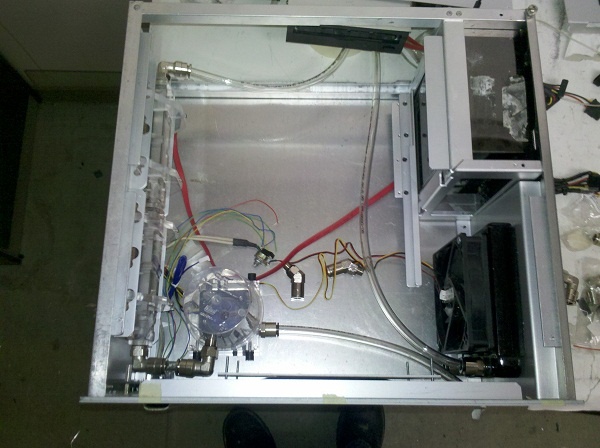

En een blik binnen de kast zonder moederbord. Ziet er best ruimtelijk uit toch?
Maar dan moeten de kabels wel netjes weggewerkt kunnen worden. Aangezien ik de spulletjes voor de waterkoeling nog binnen moest krijgen besloot ik maar even te kijken wat ik met de kabels wil.
En ik denk dat dit wel goed gaat 2 stekkertjes per kabel (welke al mooi is van zichzelf eigenlijk) en dan mesh er omheen. Stekkertjes werken prima, kapje er af, kabel er in in drukken met een kleine schroevendraaier, kapje er weer op en klaar. Het uiteinde laat ik nog even zo, want ik weet niet of deze voeding er in blijft. Hij is volgens mij niet zo efficiënt en stil.
En vandaag kreeg ik het pompje+slang+koppelingen binnen, dus even een mock-up van het WC circuit.
Vanaf de CPU gezien gaat het water eerst door de passieve radiator, daar gaat de ietswat warmere lucht vanuit de kast langs naarbuiten. Hopelijk koelt dit het water alvast wat af. Vervolgens gaat het het reservoir in, wat nu even een bekertje is. Maar uiteindelijk zal dit gewoon vierkant en van acryl zijn. Gewoon op de top van de Laing pomp gelijmd.
Vergelijkbaar met deze, maar dan aan mijn wensen aangepast. Kant en klaar kon ook, maar dat kust je 30€ voor een stukje acryl, en dan weet ik nog niet of het goed uitkomt qua aansluitingen, want de inlet moet aan de zijkant. Scheelt weer een bocht en wat ruimte.
Daarna gaat het water door naar de radiator, met een intake fan, zodat hier de koudste lucht doorheen gaat. En dan weer door naar de CPU, en zijn we weer rond.

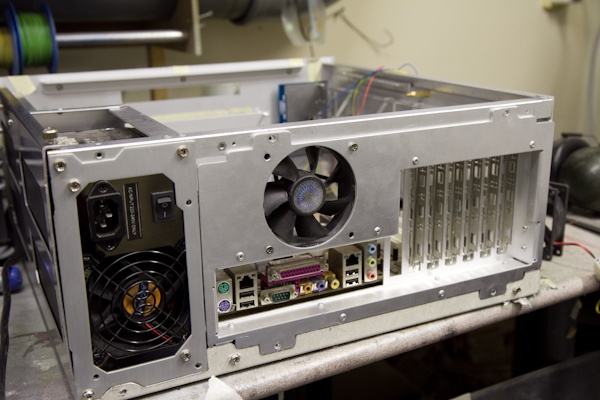

Het komt nu aan op de kleine puntjes, zoals hier, de casefan past net niet. Waardoor de mobotray niet de kast in kan worden geschoven. Dus moet er even een millimeter weggefreesd worden.
En dan gaat ie wel dicht
Het "mislukte" front er met wat tape op geplakt voor de beeldvorming.
Voor het achterste HDD rekje moest de montage nog gemaakt worden, op de vorige foto's zat ie gewoon vastgeklemd. Zijde 1...
En zijde 2.
En een blik binnen de kast zonder moederbord. Ziet er best ruimtelijk uit toch?
Maar dan moeten de kabels wel netjes weggewerkt kunnen worden. Aangezien ik de spulletjes voor de waterkoeling nog binnen moest krijgen besloot ik maar even te kijken wat ik met de kabels wil.
En ik denk dat dit wel goed gaat
2 stekkertjes per kabel (welke al mooi is van zichzelf eigenlijk) en dan mesh er omheen. Stekkertjes werken prima, kapje er af, kabel er in in drukken met een kleine schroevendraaier, kapje er weer op en klaar. Het uiteinde laat ik nog even zo, want ik weet niet of deze voeding er in blijft. Hij is volgens mij niet zo efficiënt en stil.En vandaag kreeg ik het pompje+slang+koppelingen binnen, dus even een mock-up van het WC circuit.
Vanaf de CPU gezien gaat het water eerst door de passieve radiator, daar gaat de ietswat warmere lucht vanuit de kast langs naarbuiten. Hopelijk koelt dit het water alvast wat af. Vervolgens gaat het het reservoir in, wat nu even een bekertje is. Maar uiteindelijk zal dit gewoon vierkant en van acryl zijn. Gewoon op de top van de Laing pomp gelijmd.
Vergelijkbaar met deze, maar dan aan mijn wensen aangepast. Kant en klaar kon ook, maar dat kust je 30€ voor een stukje acryl, en dan weet ik nog niet of het goed uitkomt qua aansluitingen, want de inlet moet aan de zijkant. Scheelt weer een bocht en wat ruimte.
Daarna gaat het water door naar de radiator, met een intake fan, zodat hier de koudste lucht doorheen gaat. En dan weer door naar de CPU, en zijn we weer rond.
/u/45974/47_60x60.png?f=community)
Denk dat ik het meeste wel vertel over wat er op de foto's staat. Maar ik kan wel een keer een zoekplaatje maken, zonder te vertellen wat er veranderd of gemod is

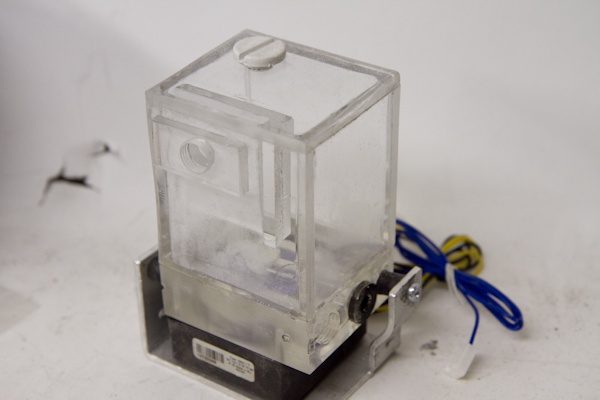

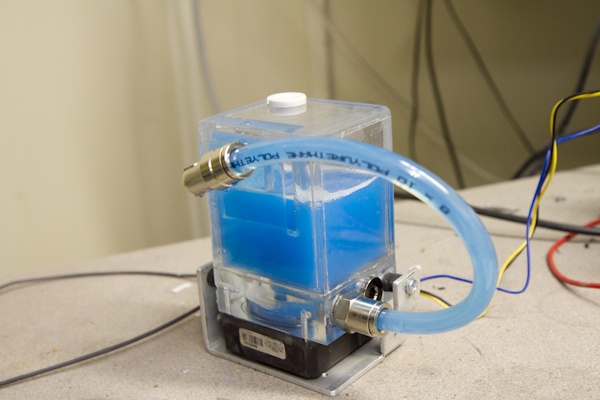

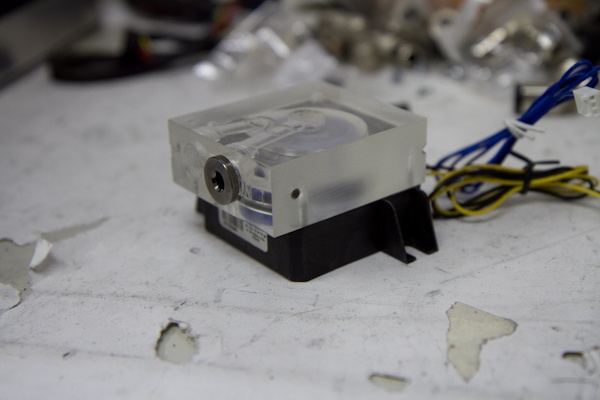

Gisteren in 1 avond de pomp/reservoir aangepast. Ik moet de boel nog wel afwerken, maar dat is wat minder werk en foto's.

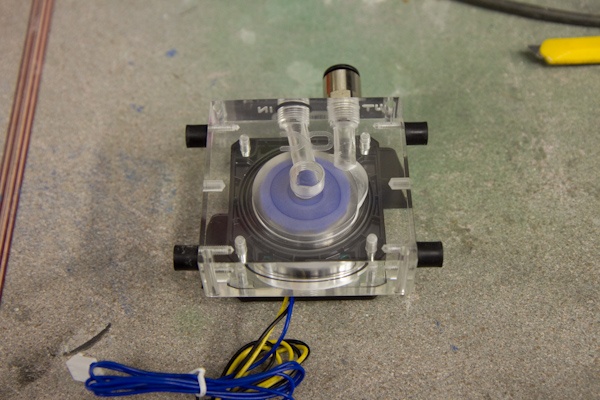

Allereerst de pomp. De acryl top neemt meer ruimte in beslag dan ik nodigbeschikbaar heb. Dus daar kan aan 3 zijde pakweg 1 cm af.
Zo gezegd, zo gedaan. Zoals je ziet heb ik ook de outlet nog wat “geflowd”. Gaat natuurlijk meteen 100l/minuut extra geven dat pompje

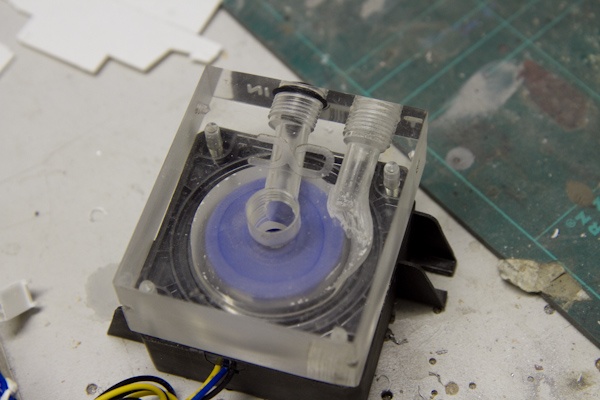

En dat oogt al een stuk kleiner. De voetjes van het pompje gaan er ook nog af, dan is ie nog iets van 6x7cm.

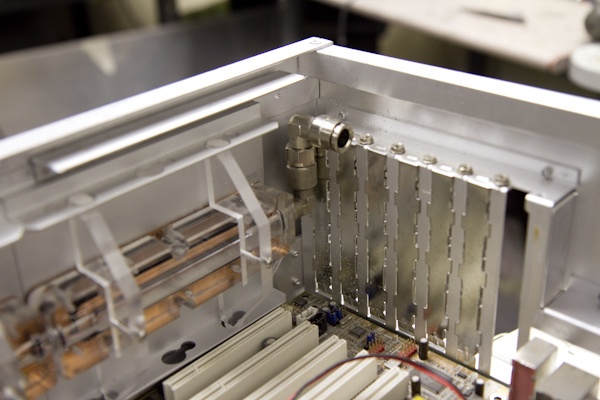

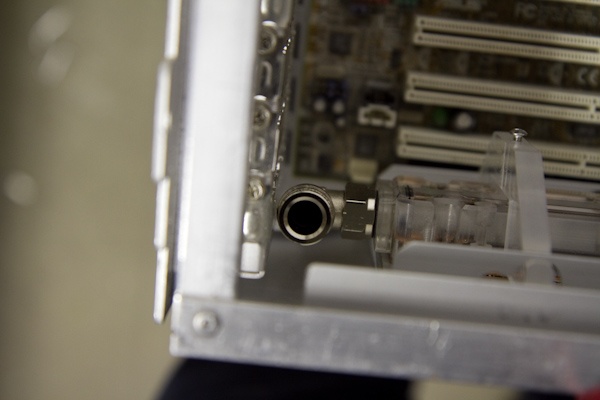

Alleen toen ik het mobotray er weer in wilde schuiven liep ik tegen een onverwachts probleempje aan. De backplate kwam tegen de slangkoppeling.
Maar ik wist dat er nog ergens een normaal bochtje lag. Gelukkig heb ik alles netjes gesorteerd en gerangschikt op alfabetische volgorde, en daarbinnen weer op kleur

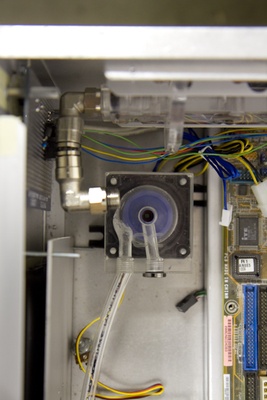

Dus die had ik snel gevonden Dan past het precies, en zo te zien kan de slang dan mooi boven eventuele insteekkaarten lopen. Of misschien nog wel door naar een eventuele watergekoelde VGA kaart.
En daar komt het pompje… waarschijnlijk. Want toen ik gisteravond nog even naar mijn Workstation keek, zag ik dat er nogal eens haakse s-ata aansluitingen op de moederborden zitten. Ziet er mooi uit, maar met een full size ATX bord komen de s-ata connectors dan waarschijnlijk recht voor de pomp uit.
Al vermoed ik dat het systeem wordt opgebouwd met een m-ATX bordje en een zuinige CPU. Heb nog een E6600+mobo+4GB+VGA liggen, maar vanwege het energiegebruik ben ik waarschijnlijk voordeliger uit met een nieuw systeempje.

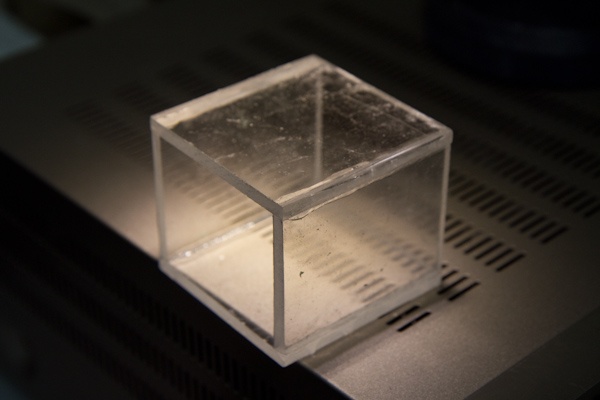

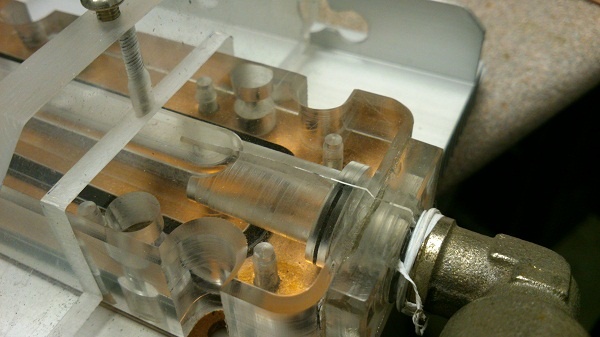

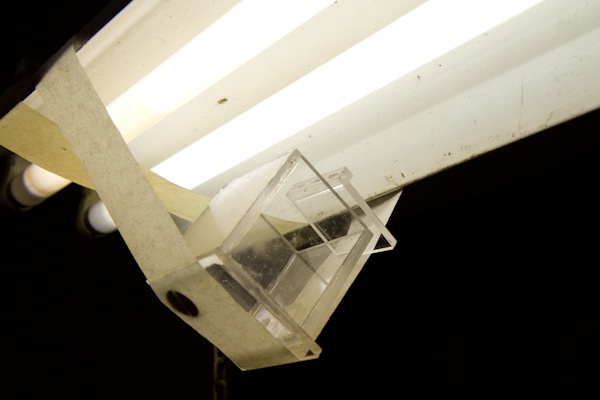

Reservoirtje lijmen
En crea-bea onder de lamp hangen zodat de lijm snel hard is.
En tijdens het uitharden kon ik nog mooi van een reststukje alu een frame maken waarin de pomp hangt. Hopelijk dempen die dempertjes goed. Ik heb ze niet eerder gebruikt. Maar in mijn huidige systeem zorgt het pompje nog wel eens voor resonantie-geluiden.

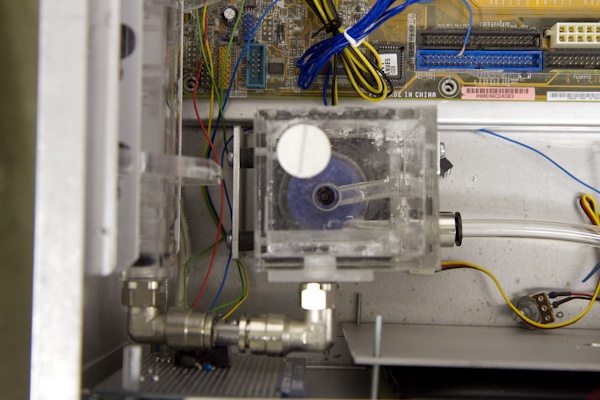

En dat past allemaal prima. De slangkoppeling zit wel krap tegen het relais op het printje. Dus die moet ik even lossolderen en een stukje opschuiven, dan is er wat meer ruimte.
En uiteraard nog het reservoir netjes afwerken, je ziet hem weliswaar niet, het moet nog wel netjes zijn. Dus de naden en randen even vlakschuren, hoekjes afronden, en dan polijsten.
Gisteren in 1 avond de pomp/reservoir aangepast. Ik moet de boel nog wel afwerken, maar dat is wat minder werk en foto's.
Allereerst de pomp. De acryl top neemt meer ruimte in beslag dan ik nodigbeschikbaar heb. Dus daar kan aan 3 zijde pakweg 1 cm af.
Zo gezegd, zo gedaan. Zoals je ziet heb ik ook de outlet nog wat “geflowd”. Gaat natuurlijk meteen 100l/minuut extra geven dat pompje
En dat oogt al een stuk kleiner. De voetjes van het pompje gaan er ook nog af, dan is ie nog iets van 6x7cm.
Alleen toen ik het mobotray er weer in wilde schuiven liep ik tegen een onverwachts probleempje aan. De backplate kwam tegen de slangkoppeling.
Maar ik wist dat er nog ergens een normaal bochtje lag. Gelukkig heb ik alles netjes gesorteerd en gerangschikt op alfabetische volgorde, en daarbinnen weer op kleur
Dus die had ik snel gevonden Dan past het precies, en zo te zien kan de slang dan mooi boven eventuele insteekkaarten lopen. Of misschien nog wel door naar een eventuele watergekoelde VGA kaart.En daar komt het pompje… waarschijnlijk. Want toen ik gisteravond nog even naar mijn Workstation keek, zag ik dat er nogal eens haakse s-ata aansluitingen op de moederborden zitten. Ziet er mooi uit, maar met een full size ATX bord komen de s-ata connectors dan waarschijnlijk recht voor de pomp uit.
Al vermoed ik dat het systeem wordt opgebouwd met een m-ATX bordje en een zuinige CPU. Heb nog een E6600+mobo+4GB+VGA liggen, maar vanwege het energiegebruik ben ik waarschijnlijk voordeliger uit met een nieuw systeempje.
Reservoirtje lijmen
En crea-bea onder de lamp hangen zodat de lijm snel hard is.

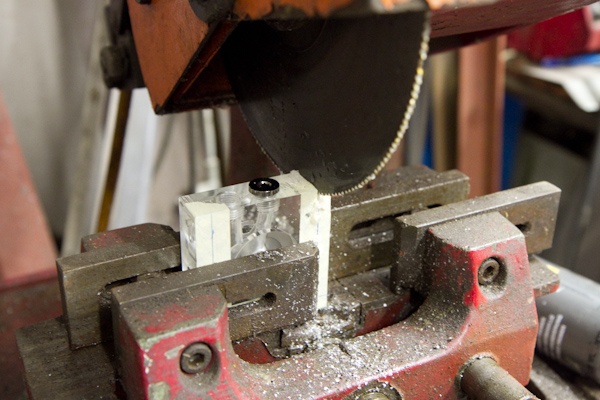

En tijdens het uitharden kon ik nog mooi van een reststukje alu een frame maken waarin de pomp hangt. Hopelijk dempen die dempertjes goed. Ik heb ze niet eerder gebruikt. Maar in mijn huidige systeem zorgt het pompje nog wel eens voor resonantie-geluiden.
En dat past allemaal prima. De slangkoppeling zit wel krap tegen het relais op het printje. Dus die moet ik even lossolderen en een stukje opschuiven, dan is er wat meer ruimte.
En uiteraard nog het reservoir netjes afwerken, je ziet hem weliswaar niet, het moet nog wel netjes zijn. Dus de naden en randen even vlakschuren, hoekjes afronden, en dan polijsten.

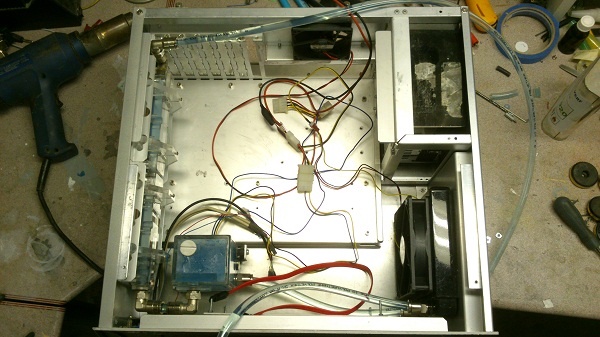

Was vandaag een dagje vrij, en gezien het weer zat er niet veel anders op dan de werkplaats in te duiken
Moet zeggen dat het nu toch wel erg dichtbij komt, nog een hoop puntjes op de i zetten, wat ook tijdrovend is, maar er hoeft niet veel meer gezaagd of geboord te worden. Alleen het voorpaneel en de bovenplaat. Het gaat zich nu meer richten op het aansluiten en inbouwen.

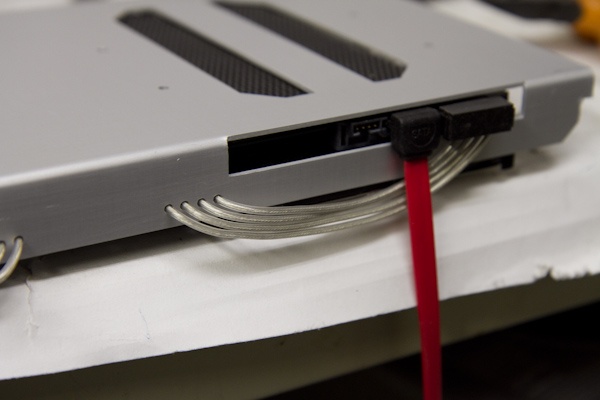

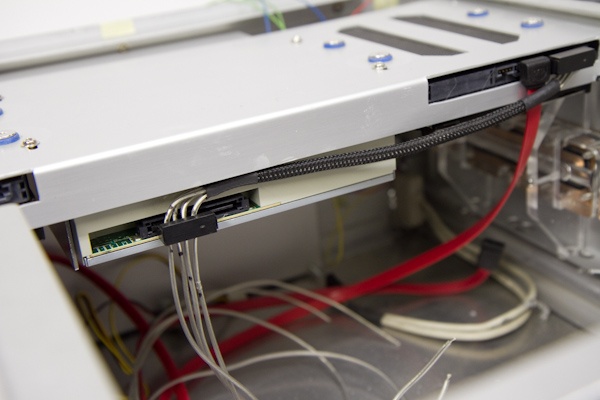

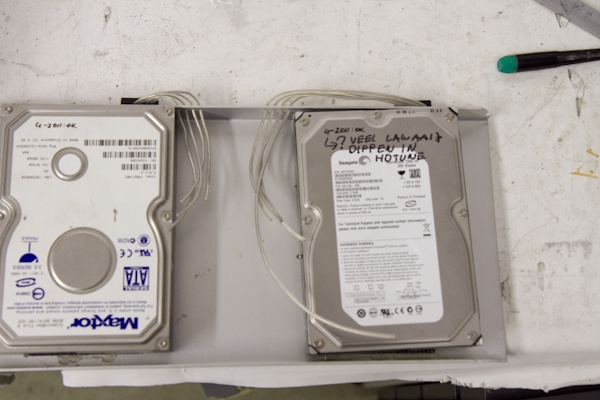

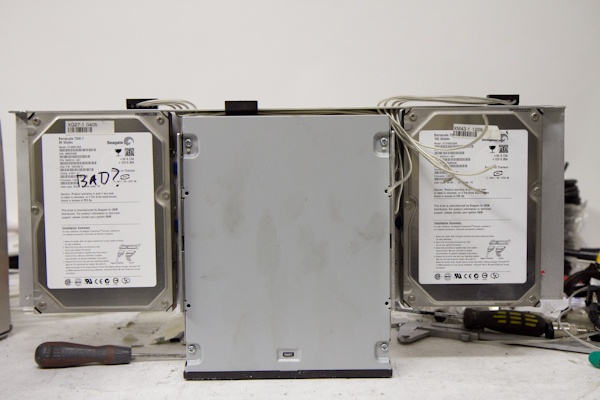

Ik kwam op dit alternatief voor de kabels. Ik zat een beetje met het probleem dat bij de andere situatie je kabeltjes aan de bovenkant van de stekker krijgt als je ze doorlust. Dus leek het mij beter om ze parallel aan te sluiten. De voeding zal toch wel modulair zijn. Dus dan is het straks2x signaal+ 1 powerconnector los (gewoon een degelijke molex, IPV die slappe s-ata powerconnectors) om het HDD rekje los te nemen.
Aan de onderkant doe ik ze dan oplassen en aansluiten op de kabel die dan naar de voeding toe gaat.
En uiteraard bij het andere HDD+optical rekje hetzelfde geval.

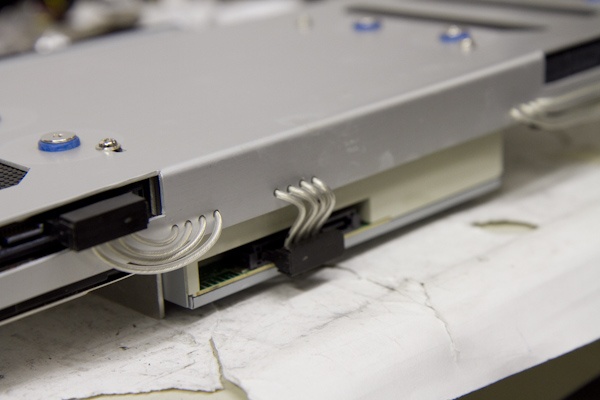

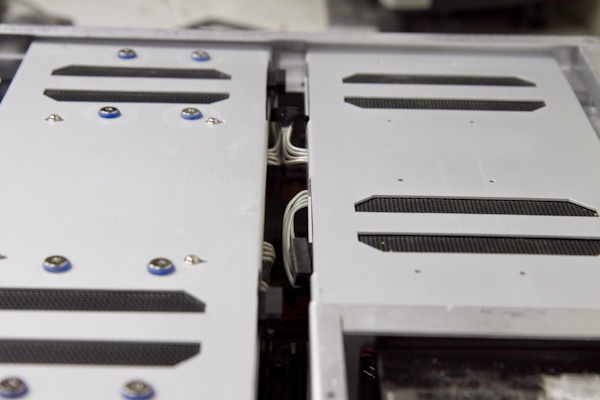

Samen komt dat dan best mooi uit, alle aansluitingen bij elkaar. Maar toch geen kabels die boven de rekjes uitsteken.

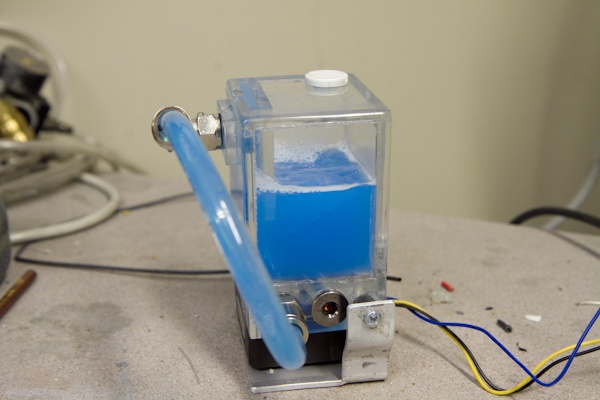

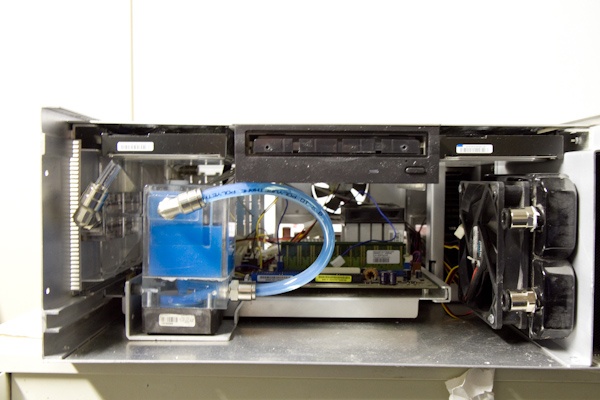

Het pompje is nu ook klaar, randjes geschuurd+gepolijst, en voorzien van wat water+een paar geplette smurven druppeltjes airbrushverf om een leuk kleurtje water te krijgen
1 van de delen van de behuizing die nog wel aandacht nodig heeft is het front. Want die moest nog opnieuw. En als ik dan begin met de puntjes op de i te zetten, hoort die er natuurlijk bij.

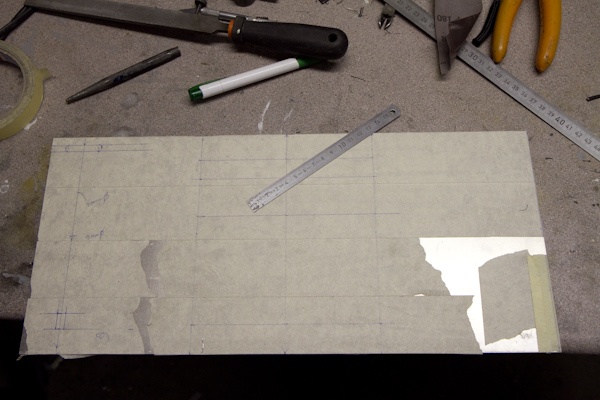

Dus aftekenen maar. De maten kon ik weer overnemen van de andere 2, al wist ik sommige min of meer al uit m'n hoofd
En dan kan er hopelijk binnenkort een mooi nieuw front tegenaan, met de juiste look.
Moet zeggen dat het nu toch wel erg dichtbij komt, nog een hoop puntjes op de i zetten, wat ook tijdrovend is, maar er hoeft niet veel meer gezaagd of geboord te worden. Alleen het voorpaneel en de bovenplaat. Het gaat zich nu meer richten op het aansluiten en inbouwen.
Ik kwam op dit alternatief voor de kabels. Ik zat een beetje met het probleem dat bij de andere situatie je kabeltjes aan de bovenkant van de stekker krijgt als je ze doorlust. Dus leek het mij beter om ze parallel aan te sluiten. De voeding zal toch wel modulair zijn. Dus dan is het straks2x signaal+ 1 powerconnector los (gewoon een degelijke molex, IPV die slappe s-ata powerconnectors) om het HDD rekje los te nemen.
Aan de onderkant doe ik ze dan oplassen en aansluiten op de kabel die dan naar de voeding toe gaat.
En uiteraard bij het andere HDD+optical rekje hetzelfde geval.
Samen komt dat dan best mooi uit, alle aansluitingen bij elkaar. Maar toch geen kabels die boven de rekjes uitsteken.
Het pompje is nu ook klaar, randjes geschuurd+gepolijst, en voorzien van wat water+een paar geplette smurven druppeltjes airbrushverf om een leuk kleurtje water te krijgen
1 van de delen van de behuizing die nog wel aandacht nodig heeft is het front. Want die moest nog opnieuw. En als ik dan begin met de puntjes op de i te zetten, hoort die er natuurlijk bij.
Dus aftekenen maar. De maten kon ik weer overnemen van de andere 2, al wist ik sommige min of meer al uit m'n hoofd
En dan kan er hopelijk binnenkort een mooi nieuw front tegenaan, met de juiste look.
:strip_icc():strip_exif()/u/92491/crop64a1593f33a7b_cropped.jpg?f=community)
There is no i in onkyo dus die puntjes op de i komen wel goed
Wel een mooie kleur blauw trouwens. In de leidingen is het ietswat transparant, terwijl het in het reservoir toch meer de smurfen kleur op gaat.
dus die puntjes op de i komen wel goed Wel een mooie kleur blauw trouwens. In de leidingen is het ietswat transparant, terwijl het in het reservoir toch meer de smurfen kleur op gaat.
Carpe Diem

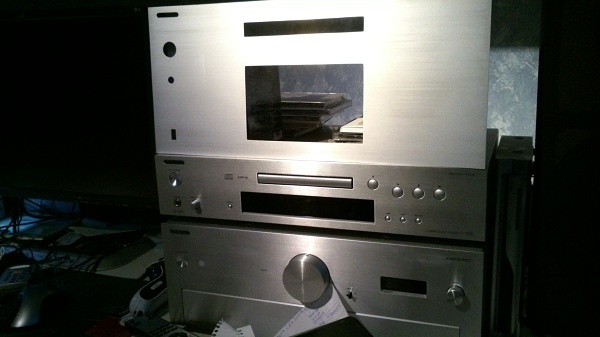

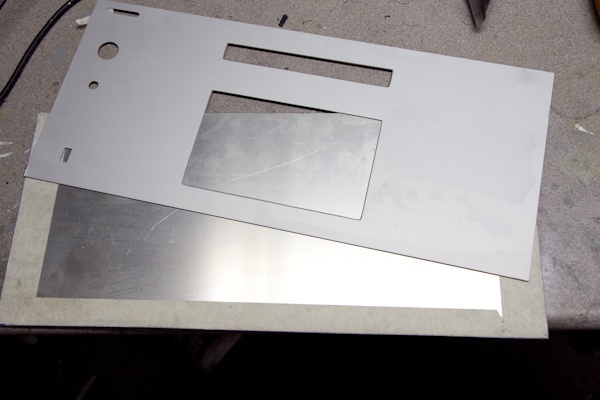

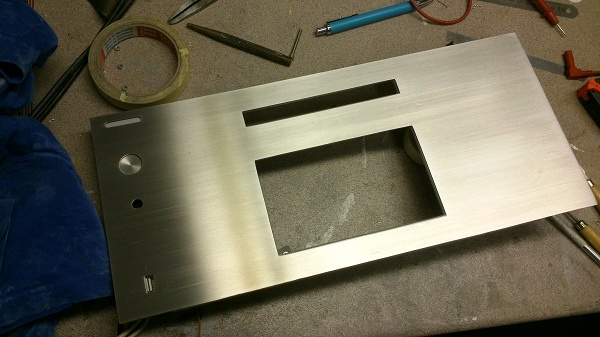

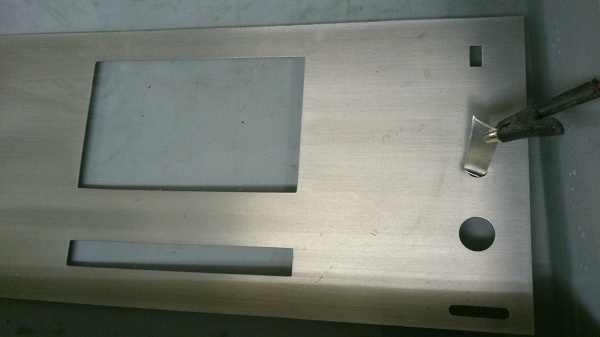

Afgelopen tijd het front paneel passend gemaakt aan het achterliggende paneel. En vandaag anodiseren:

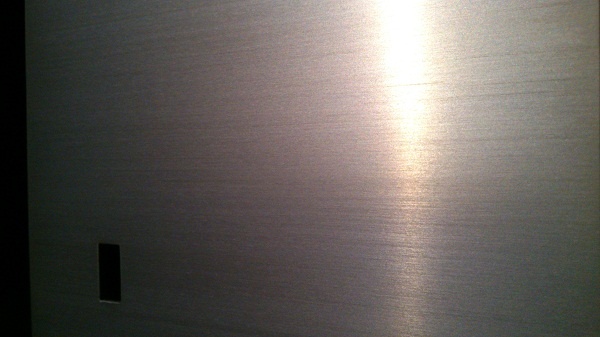

Ik zou willen dat ie hier al geanodiseerd was, want de glans en de brushed look waren perfect. Maar hij moest dus nog...
Tijdens het anodiseren, allemaal kleurtjes zichtbaar, al laat de telefoonfoto dat niet zo goed zien. Volgende keer gewoon weer foto's met de camera
En klaar, dit keer na 1,25 uur gestopt IPV 2,5 uur. Dus een dunnere laag, waardoor het geborstelde effect zeker beter zichtbaar is. Maar hij wordt dus toch witter door het anodiseren. De verlichting maakt dat nu wel wat duidelijker. Ik weet niet hoe Onkyo/lian-li/cooler master/whatever het doet, die zijn meestal toch wat dieper van kleur. Wellicht een andere aluminium legering ofzo, eigenlijk zie je daar bijna niet dat het geanodiseerd is, totdat je gaat schuren. Dan merk je dat er een harde toplaag op ligt.
Maar de lijnen zijn wel mooi en goed zichtbaar. Straks komt de HTPC toch niet pal op de versterker te staan (ook ivm warmte), dus als er een ladekastje of stapel CD's tussen staat is het verschil minder zichtbaar.
Ik zou willen dat ie hier al geanodiseerd was, want de glans en de brushed look waren perfect. Maar hij moest dus nog...
Tijdens het anodiseren, allemaal kleurtjes zichtbaar, al laat de telefoonfoto dat niet zo goed zien. Volgende keer gewoon weer foto's met de camera
En klaar, dit keer na 1,25 uur gestopt IPV 2,5 uur. Dus een dunnere laag, waardoor het geborstelde effect zeker beter zichtbaar is. Maar hij wordt dus toch witter door het anodiseren. De verlichting maakt dat nu wel wat duidelijker. Ik weet niet hoe Onkyo/lian-li/cooler master/whatever het doet, die zijn meestal toch wat dieper van kleur. Wellicht een andere aluminium legering ofzo, eigenlijk zie je daar bijna niet dat het geanodiseerd is, totdat je gaat schuren. Dan merk je dat er een harde toplaag op ligt.
Maar de lijnen zijn wel mooi en goed zichtbaar. Straks komt de HTPC toch niet pal op de versterker te staan (ook ivm warmte), dus als er een ladekastje of stapel CD's tussen staat is het verschil minder zichtbaar.

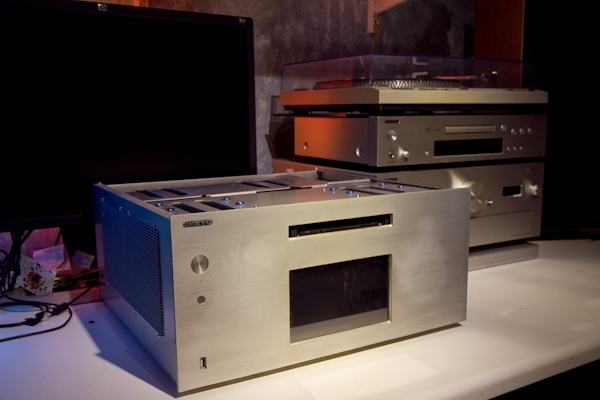

Zo, het is even geleden, maar ik heb ondertussen nog wat anders gebouwd, namelijk het audio/TV meubel. Nu weer even door met de HTPC, want er is plek nodig in mijn werkplaats!
Overigens ben ik ook nog genomineerd voor de MOTM van november.
Toch leuk, want ondanks dat deze kast totaal geen eyecatcher gaat worden, (slechts 1 led zichtbaar ) wordt het blijkbaar wel gewaardeerd
Anywaai, tijdens het bouwen van het audio meubel kon ik meteen de zijpanelen van deze build even in de 2k primer meespuiten, en gisteren gelakt met velgenspray, wat mooi past bij het aluminium. En nog eens makkelijk bij te werken is als er eens een kras op komt.
Vandaag dus begonnen met de assemblage, maar dat ging allemaal niet vanzelf:
Een flinke barst, ik had de bocht er in gedraaid, klein beetje teflon tape, maar toen moest ik nog wat verder draaien, en dacht dat dat nog wel ging. En dat ging ook, maar 10 seconde later. een krak en een paar vloeken.
Maargoed, ik heb het gefixt, eerst de barst met een mesje tot een kleine V-groef gesneden, met een tangetje de beide zijdes wat uit elkaar geduwd, en toen de acryl lijm er overheen gesmeerd, lekker er tussen laten trekken en toen laten drogen. Vervolgens nog een plaatje van 2x3cm uitgezaagd en er bovenop gelijmd. Waterdicht en weer stevig. Daarna trouwens de fitting maar gewoon met vloeibare pakking vastgezet, wel zo verstandig, en had ik natuurlijk meteen moeten doen.
Ook lekte er 2 fittingen, iets wat ik nog nooit heb gehad met die push-in koppelingen. Terwijl ik ze echt veel heb gebruikt. Volgens mij waren dat geen nieuwe meer, dus misschien uitgedroogde ringetjes. IIG had ik wat nieuwe besteld, dus die gewisseld, en daarna ging het goed. Alles in elkaar schroeven, en testdraaien
Zoals je ziet ligt er nog een verfbrander naast, ik heb de aluminium koeler eerst flink heet gestookt, en toen de koeling aangezet. Ze bleven nog lang warm, maar je voelde ook duidelijk warme lucht van de radiator+fan af komen

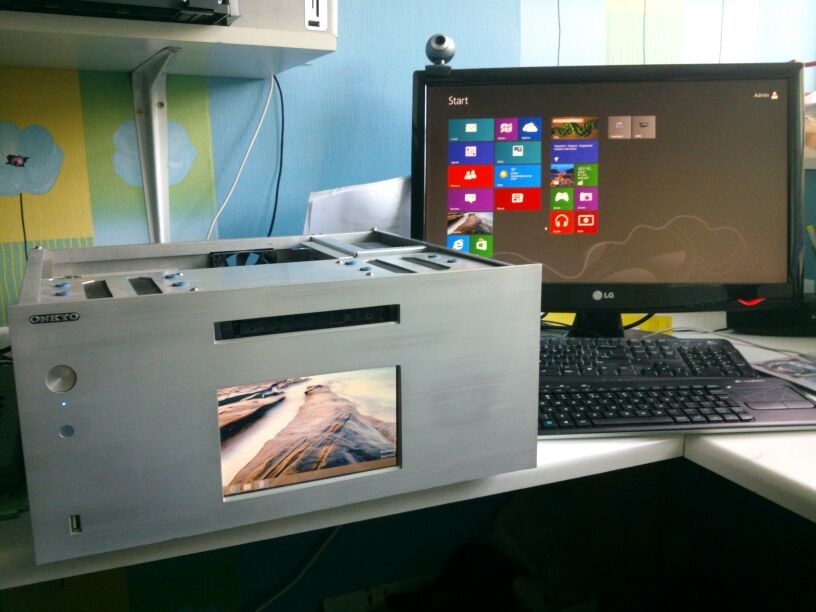

Silverstone, Cooler Master, Lian-li, Origen, Zalman; eat your heart out
Verder het front paneel er op geplakt met wat dubbelzijdig tape, voetjes gemonteerd, zijpaneel ietsjes ingekort, alles vastgeschroefd, op de voeding+bedrading na kan er zo een systeem in gebouwd worden
Ook heb ik het front ingewreven met een middeltje voor mijn auto, soort van siliconen, daardoor glanst ie nu veel meer, maar zitten er wel 2 vale plekken in links en rechts van het scherm. Mogelijk trekt het weg na nog een paar keer inwrijven, en anders heb ik gewoon domme pech. Misschien kom ik nog eens een mooi stukje kant en klaar geborstelde+geanodiseerde plaat tegen en doe ik een nieuwe poging.

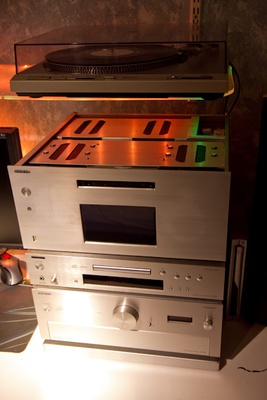

Even de platenspeler een verdieping hoger gezet zodat de HTPC er bovenop kan.
Wel een lompe toren zo Gelukkig komt het straks 2 aan 2 in het rek, aan de ene kant HTPC+platenspeler, andere kant CD+versterker. Ik wil eigenlijk nu mijn systeem er qua hardware wel in overzetten, maar het huidige systeem staat onder het bureau, dat kan ik met deze eigenlijk niet doen. En er bovenop is eigenlijk ook geen plek. En het bureau zakt al zo ver door onder het gewicht van de versterker, 2 speakers, en een klein aquarium.
Nou, nu de voeding nog doen, blu-ray frontje van aluminium, en natuurlijk een plaatje op maat maken voor de bovenkant. IIG ligt de werkplek niet meer vol met stukken behuizing+hardware, en kan ik wat gaan opruimen
Overigens ben ik ook nog genomineerd voor de MOTM van november.
Toch leuk, want ondanks dat deze kast totaal geen eyecatcher gaat worden, (slechts 1 led zichtbaar
) wordt het blijkbaar wel gewaardeerd Anywaai, tijdens het bouwen van het audio meubel kon ik meteen de zijpanelen van deze build even in de 2k primer meespuiten, en gisteren gelakt met velgenspray, wat mooi past bij het aluminium. En nog eens makkelijk bij te werken is als er eens een kras op komt.
Vandaag dus begonnen met de assemblage, maar dat ging allemaal niet vanzelf:
Een flinke barst, ik had de bocht er in gedraaid, klein beetje teflon tape, maar toen moest ik nog wat verder draaien, en dacht dat dat nog wel ging. En dat ging ook, maar 10 seconde later. een krak en een paar vloeken.
Maargoed, ik heb het gefixt, eerst de barst met een mesje tot een kleine V-groef gesneden, met een tangetje de beide zijdes wat uit elkaar geduwd, en toen de acryl lijm er overheen gesmeerd, lekker er tussen laten trekken en toen laten drogen. Vervolgens nog een plaatje van 2x3cm uitgezaagd en er bovenop gelijmd. Waterdicht en weer stevig. Daarna trouwens de fitting maar gewoon met vloeibare pakking vastgezet, wel zo verstandig, en had ik natuurlijk meteen moeten doen.
Ook lekte er 2 fittingen, iets wat ik nog nooit heb gehad met die push-in koppelingen. Terwijl ik ze echt veel heb gebruikt. Volgens mij waren dat geen nieuwe meer, dus misschien uitgedroogde ringetjes. IIG had ik wat nieuwe besteld, dus die gewisseld, en daarna ging het goed. Alles in elkaar schroeven, en testdraaien
Zoals je ziet ligt er nog een verfbrander naast, ik heb de aluminium koeler eerst flink heet gestookt, en toen de koeling aangezet. Ze bleven nog lang warm, maar je voelde ook duidelijk warme lucht van de radiator+fan af komen
Silverstone, Cooler Master, Lian-li, Origen, Zalman; eat your heart out
Verder het front paneel er op geplakt met wat dubbelzijdig tape, voetjes gemonteerd, zijpaneel ietsjes ingekort, alles vastgeschroefd, op de voeding+bedrading na kan er zo een systeem in gebouwd worden
Ook heb ik het front ingewreven met een middeltje voor mijn auto, soort van siliconen, daardoor glanst ie nu veel meer, maar zitten er wel 2 vale plekken in links en rechts van het scherm. Mogelijk trekt het weg na nog een paar keer inwrijven, en anders heb ik gewoon domme pech. Misschien kom ik nog eens een mooi stukje kant en klaar geborstelde+geanodiseerde plaat tegen en doe ik een nieuwe poging.
Even de platenspeler een verdieping hoger gezet zodat de HTPC er bovenop kan.
Wel een lompe toren zo
Gelukkig komt het straks 2 aan 2 in het rek, aan de ene kant HTPC+platenspeler, andere kant CD+versterker. Ik wil eigenlijk nu mijn systeem er qua hardware wel in overzetten, maar het huidige systeem staat onder het bureau, dat kan ik met deze eigenlijk niet doen. En er bovenop is eigenlijk ook geen plek. En het bureau zakt al zo ver door onder het gewicht van de versterker, 2 speakers, en een klein aquarium.Nou, nu de voeding nog doen, blu-ray frontje van aluminium, en natuurlijk een plaatje op maat maken voor de bovenkant. IIG ligt de werkplek niet meer vol met stukken behuizing+hardware, en kan ik wat gaan opruimen
/u/163372/crop56cf6fd42e127_cropped.png?f=community)
It's 106 miles to Chicago, we got a full tank of gas, half a pack of cigarettes, it's dark... and we're wearing sunglasses.
/u/46420/QR-Code%2520Website%252060x60px.png?f=community)
Erg strak weer Ferry!
Inderdaad jammer van die 2 vlekken, hopelijk trekken ze nog weg (alhoewel ze op de 2e foto een stuk minder opvallen).
Mooi draaibankje ook! Is iets om in gedachten te houden, alhoewel er nog zoveel op 't verlanglijstje staat (figuurzaag machine, klein freesbankje, cnc frees ................)
Inderdaad jammer van die 2 vlekken, hopelijk trekken ze nog weg (alhoewel ze op de 2e foto een stuk minder opvallen).
Mooi draaibankje ook! Is iets om in gedachten te houden, alhoewel er nog zoveel op 't verlanglijstje staat
(figuurzaag machine, klein freesbankje, cnc frees ................)
Goed, het is effe geleden, maar de oplevering van de woning komt dichterbij, en dan moet de HTPC natuurlijk ook klaar zijn
Allereerst, de voorbereiding voor waterkoeling enzo was natuurlijk heel leuk, maar ik heb er helemaal niets aan!
Waar ik eerst nog het idee had om mijn oude systeem er in te plaatsen zag ik daar al gauw vanaf IVM verouderd en energie onzuinig.
Ik heb nu het volgende aan hardware:
Mede dank aan mux' blog en Het grote zuinige server topic waar het vol staat met info over het bouwen van zuinige PC's.
Anyway, na de laatste voorzieningen te hebben getroffen kon de boel geïnstalleerd worden. Zo moest ik nog de 5volt standby aftappen voor de IR ontvanger, een stukje van da S-ata stekkertjes afvijlen, en dat soort kleine dingetjes.

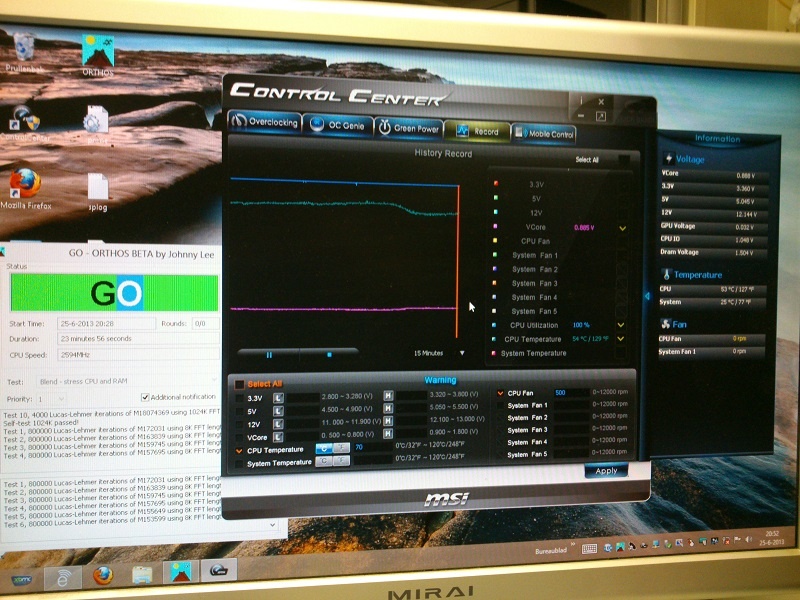

Maar het draait prima. Lekker snel, en dat terwijl het systeem nu minimaal 21watt gebruikt. Het 7" touchscreen doet daar wel 6 watt bovenop. Gemeten met de HDD's in spindown uiteraard. XBMC zorgt ook voor wat extra CPU load, maar samen met yatse is de bediening via het touchscreen prima zo op het eerste gezicht.
Volgens mij kan mijn vriendin er na een eenmalige uitleg ook prima mee overweg. Het hoeft ook niet de meest zuinige HTPC te worden, aangezien hij niet 24/7 aanstaat maar toch is dat wel leuk om te zien hoever het te tweaken is. Ik ben ook nog aan het kijken of ik het mobo zelf wat kan gaan modificeren, want de onboard serial port en USB 3 gebruik ik toch niet. Net als overclocken is dit net zo verslavend om net dat ene stapje extra te doen. (En het vervolgens weer dubbel en dwars weg te stoken met de overclock van mijn workstation )

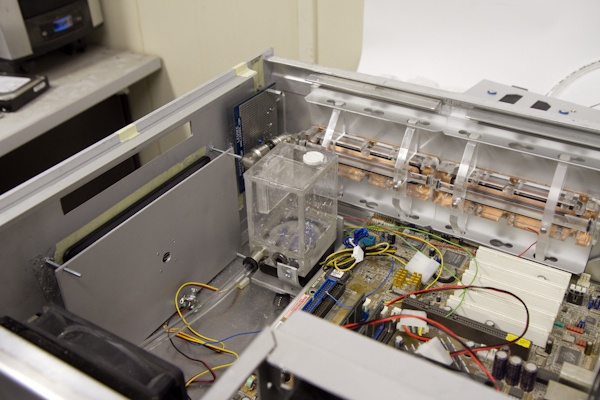

Zoals je al begrijpt, de waterkoeling heeft geen zin bij zo'n laag verbruik. Toen ik de ventilator van de CPU uitschakelde kon ik een minuut of 10 orthos draaien voordat de temperaturen richting de 65 graden ging. Wat mij wel interessant lijkt, dat is een soort passieve waterkoeling, gewoon 2 slangen tussen radiator en CPU blok. In hoeverre het koelt weet ik niet, maar ik kan het proberen Normaal stijgt warm water op, wat flow geeft.
Mocht dat niet werken, dan pas ik IIG de koeling aan, want de ventilator op de intel heatsink trilt nogal. De PSU pakt nu koude lucht vanaf de zijkant. Als ik hem andersom monteer en een soort fanduct maak, dan kan ik wellicht de lucht aan de zijkanten aanzuigen, en dan via de heatsink en vervolgens de PSU er aan de achterzijde er weer uit blazen. Dat zou betekenen dat er maar 1 120mm ventilator in zit Ik moet nog gaan meten om te kijken of dat past, maar het lijkt mij wel de mooiste oplossing.
Allereerst, de voorbereiding voor waterkoeling enzo was natuurlijk heel leuk, maar ik heb er helemaal niets aan!
Waar ik eerst nog het idee had om mijn oude systeem er in te plaatsen zag ik daar al gauw vanaf IVM verouderd en energie onzuinig.Ik heb nu het volgende aan hardware:
Mede dank aan mux' blog en Het grote zuinige server topic waar het vol staat met info over het bouwen van zuinige PC's.

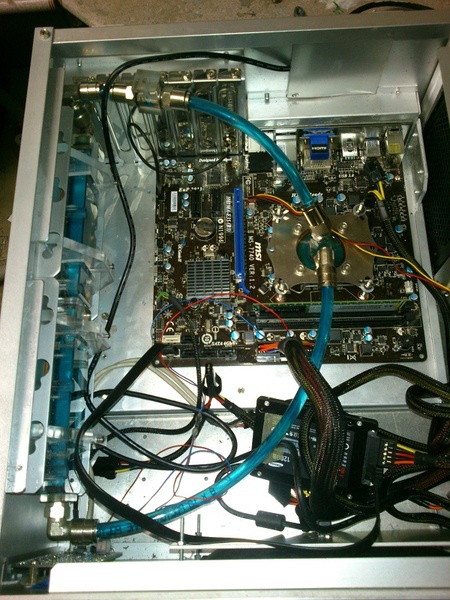

Anyway, na de laatste voorzieningen te hebben getroffen kon de boel geïnstalleerd worden. Zo moest ik nog de 5volt standby aftappen voor de IR ontvanger, een stukje van da S-ata stekkertjes afvijlen, en dat soort kleine dingetjes.
Maar het draait prima. Lekker snel, en dat terwijl het systeem nu minimaal 21watt gebruikt. Het 7" touchscreen doet daar wel 6 watt bovenop. Gemeten met de HDD's in spindown uiteraard. XBMC zorgt ook voor wat extra CPU load, maar samen met yatse is de bediening via het touchscreen prima zo op het eerste gezicht.
Volgens mij kan mijn vriendin er na een eenmalige uitleg ook prima mee overweg. Het hoeft ook niet de meest zuinige HTPC te worden, aangezien hij niet 24/7 aanstaat maar toch is dat wel leuk om te zien hoever het te tweaken is. Ik ben ook nog aan het kijken of ik het mobo zelf wat kan gaan modificeren, want de onboard serial port en USB 3 gebruik ik toch niet. Net als overclocken is dit net zo verslavend om net dat ene stapje extra te doen. (En het vervolgens weer dubbel en dwars weg te stoken met de overclock van mijn workstation
)Zoals je al begrijpt, de waterkoeling heeft geen zin bij zo'n laag verbruik. Toen ik de ventilator van de CPU uitschakelde kon ik een minuut of 10 orthos draaien voordat de temperaturen richting de 65 graden ging. Wat mij wel interessant lijkt, dat is een soort passieve waterkoeling, gewoon 2 slangen tussen radiator en CPU blok. In hoeverre het koelt weet ik niet, maar ik kan het proberen
Normaal stijgt warm water op, wat flow geeft.Mocht dat niet werken, dan pas ik IIG de koeling aan, want de ventilator op de intel heatsink trilt nogal. De PSU pakt nu koude lucht vanaf de zijkant. Als ik hem andersom monteer en een soort fanduct maak, dan kan ik wellicht de lucht aan de zijkanten aanzuigen, en dan via de heatsink en vervolgens de PSU er aan de achterzijde er weer uit blazen. Dat zou betekenen dat er maar 1 120mm ventilator in zit

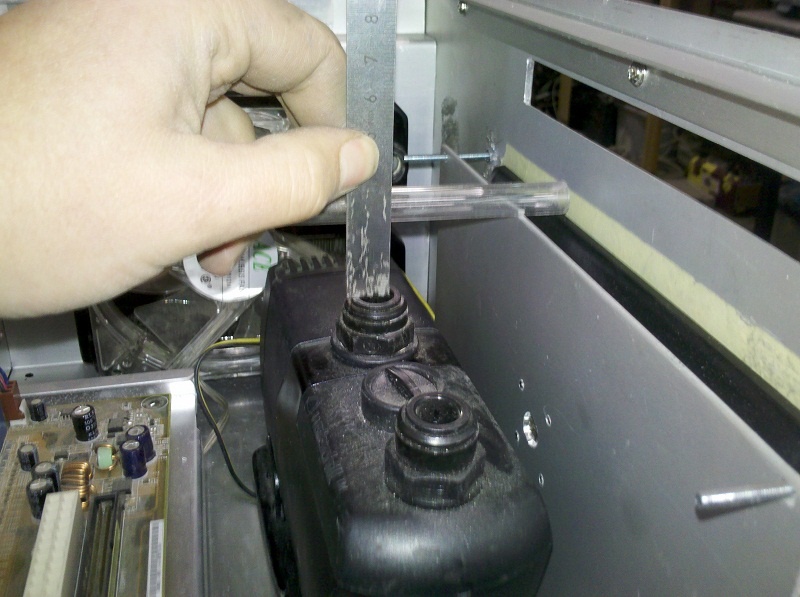

Ik moet nog gaan meten om te kijken of dat past, maar het lijkt mij wel de mooiste oplossing.
/u/433939/crop59a5a14dadb99_cropped.png?f=community)
Jeps, dat gaat hij ook, maar dan gebruikt ie nog 3 watt IPV 6 ofzo. Tenslotte blijft de controller zijn spanning krijgen en is het touchscreen, net als bijv. de muis, gewoon actief.
Gisteravond wilde ik wat gaan tweaken aan het mobo. Pakte alleen niet zo goed uit
Gelukkig na veel klooien de boel weer kunnen fixen, door het vervangen van een kwijtgeraakt piepklein SMD weerstandje door een standaard weerstand Dus twijfel of ik de rest nog wel onder handen zal nemen, 1 foutje en je kunt het moederbord aan de muur schroeven... Maar het is wel aanlokkelijk, want je leert er ook een hoop van.
Gisteravond wilde ik wat gaan tweaken aan het mobo. Pakte alleen niet zo goed uit
Gelukkig na veel klooien de boel weer kunnen fixen, door het vervangen van een kwijtgeraakt piepklein SMD weerstandje door een standaard weerstand Dus twijfel of ik de rest nog wel onder handen zal nemen, 1 foutje en je kunt het moederbord aan de muur schroeven... Maar het is wel aanlokkelijk, want je leert er ook een hoop van.
3W is toch niet niks
Al wat ik aanraak werk niet meer zoals het hoort. Damic houd niet van zijn verjaardag
:strip_icc():strip_exif()/u/396900/crop5d24cb639efaf.jpeg?f=community)
Wow, erg mooi geworden!! Past goed bij het stapeltje
Geluidsoverlast??? Als je de politie moet sms'en omdat ze het niet verstaan dat is geluidsoverlast!!!
/u/401159/crop55ef036501bc8.png?f=community)
wat wilde je precies tweaken?:
Jeps, dat gaat hij ook, maar dan gebruikt ie nog 3 watt IPV 6 ofzo. Tenslotte blijft de controller zijn spanning krijgen en is het touchscreen, net als bijv. de muis, gewoon actief.
Gisteravond wilde ik wat gaan tweaken aan het mobo. Pakte alleen niet zo goed uit
en je kunt smd weerstanden wel vervangen voor gewone. hou er wel rekening mee dat de tolerantie van een gewone weerstand een stuk ruimer is.
Edit: Ik gebruik de edit-knop vaak.
Gisteren even aan het brainstormen geweest. De PSU wil ik sowieso omdraaien, dat is gewoon extra airflow door de kast Moet ik alleen een nieuwe PSU bracket maken. Verder heb ik de 120mm radiator en de pomp er uit gehaald.
Dan de CPU koeler. 3 opties:
1: waterkoelen zonder pomp. Niet erg gebruikelijk, des te meer zin om het te proberen Ik pak eerst een oud CPU blokje om te proberen. Maar misschien moet het op het passieve aangepast worden, dus een soort van kamer gevuld met vloeistof, waarbij het aan de bovenzijde richting radiator kan (warmte stijgt op), en onderaan koud water binnen komt.
2: bestaande koeler, met een fanduct richting PSU danwel extra fan in de achterzijde. Heb niet zo'n zin om een fanduct te maken Maar het zal wel effectief zijn.
3: big-ass heatpipe koeler die maar net past en wellicht voldoende koeling heeft door de airflow zelf.
Ik heb nog 500 projectjes om te doen, maar toch hoop ik eerdaags ermee aan de slag te kunnen.
Moet ik alleen een nieuwe PSU bracket maken. Verder heb ik de 120mm radiator en de pomp er uit gehaald.Dan de CPU koeler. 3 opties:
1: waterkoelen zonder pomp. Niet erg gebruikelijk, des te meer zin om het te proberen
Ik pak eerst een oud CPU blokje om te proberen. Maar misschien moet het op het passieve aangepast worden, dus een soort van kamer gevuld met vloeistof, waarbij het aan de bovenzijde richting radiator kan (warmte stijgt op), en onderaan koud water binnen komt. 2: bestaande koeler, met een fanduct richting PSU danwel extra fan in de achterzijde. Heb niet zo'n zin om een fanduct te maken
Maar het zal wel effectief zijn.3: big-ass heatpipe koeler die maar net past en wellicht voldoende koeling heeft door de airflow zelf.
Ik heb nog 500 projectjes om te doen, maar toch hoop ik eerdaags ermee aan de slag te kunnen.
[ Voor 3% gewijzigd door _ferry_ op 07-06-2013 10:12 ]
ken het gevoel ben ook bezig met case mod/kratradio/brommer special ect ect
Wel mooi project. Tip : maak de projecte eerst af wat je het meeste gebruikt xD doe ik momenteel ook en werkt vrij goeie
ben ook bezig met case mod/kratradio/brommer special ect ect Wel mooi project. Tip : maak de projecte eerst af wat je het meeste gebruikt xD doe ik momenteel ook en werkt vrij goeie
Nou, de eerste test ziet er best positief uit!
Ik startte orthos, en de temp liep de CPU temperatuur gestaagd op richting 63 graden. Maar toen... Daalde hij weer een paar graden, en bleef op 58-60 graden hangen. Volgens mij is dat prima voor een passieve koeling. Let wel dat hij Idle waarschijnlijk ook op die temperatuur zal komen, omdat je gewoon een stukje warmteverschil nodig hebt om flow te krijgen.
Leuk om te voelen dat de uitgaande kant echt warm was, en de ingaande gewoon koud
Heel simpel, wat slang, de koelblokken, en op het hoogste punt heb ik even een soort vulpuntje gemaakt van acryl. Nu ik weet dat het werkt ga ik de koeler aanpassen, want deze heeft een vrij kleine ruimte waarin ook lucht blijft hangen. Naarmate je meer ruimte daar hebt zal het warme water beter kunnen stijgen, koud water mooi onderaan binnen komen, en hopelijk makkelijker door de slang richting radiator gaan. En voor dat vulpuntje moet ik even wat netters maken.

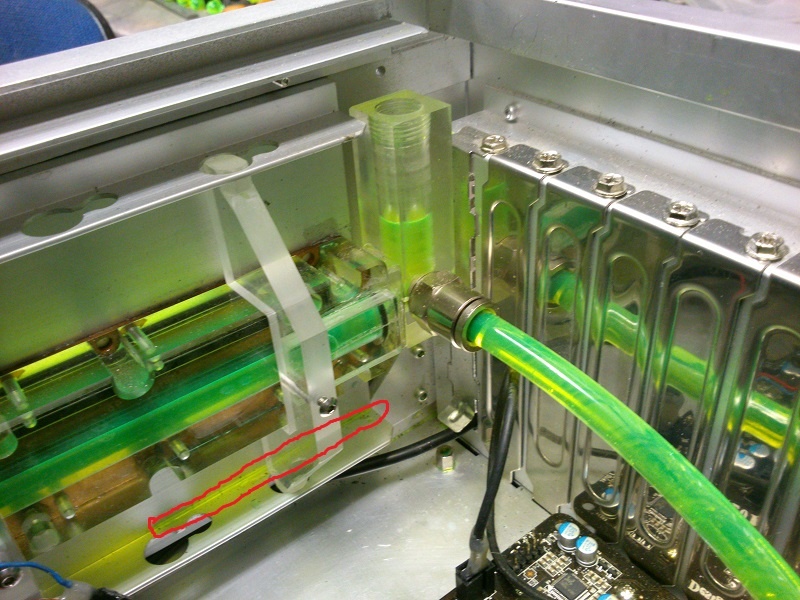

Waarschijnlijk lijm ik aan het achterste koelblok, daar in de hoek, een acryl reservoir. Scheelt weer 2 bochtjes in het systeem ook. Nadeel is dan dat een pci-e kaart niet gaat passen IVM de slang, maar die was ik toch niet van plan om te gaan gebruiken.
Ik startte orthos, en de temp liep de CPU temperatuur gestaagd op richting 63 graden. Maar toen... Daalde hij weer een paar graden, en bleef op 58-60 graden hangen. Volgens mij is dat prima voor een passieve koeling. Let wel dat hij Idle waarschijnlijk ook op die temperatuur zal komen, omdat je gewoon een stukje warmteverschil nodig hebt om flow te krijgen.
Leuk om te voelen dat de uitgaande kant echt warm was, en de ingaande gewoon koud
Heel simpel, wat slang, de koelblokken, en op het hoogste punt heb ik even een soort vulpuntje gemaakt van acryl. Nu ik weet dat het werkt ga ik de koeler aanpassen, want deze heeft een vrij kleine ruimte waarin ook lucht blijft hangen. Naarmate je meer ruimte daar hebt zal het warme water beter kunnen stijgen, koud water mooi onderaan binnen komen, en hopelijk makkelijker door de slang richting radiator gaan. En voor dat vulpuntje moet ik even wat netters maken.
Waarschijnlijk lijm ik aan het achterste koelblok, daar in de hoek, een acryl reservoir. Scheelt weer 2 bochtjes in het systeem ook. Nadeel is dan dat een pci-e kaart niet gaat passen IVM de slang, maar die was ik toch niet van plan om te gaan gebruiken.
[ Voor 20% gewijzigd door _ferry_ op 11-06-2013 11:11 ]
Nou, weer een klein stapje verder... En een klein stapje terug...
Heb een soort reservoir gelijmd aan de radiator. Alleen lekt er ergens tussen het koper en plexi water vandaan. Heb de koperen plaat al wat geschuurd en gepolijst, want die was niet bepaald vlak. Maar toch gaat het nog mis. Mogelijk dicht de O-ring in de hoeken niet genoeg af, het lijkt alsof het daar vandaan komt. Denk dat ik er nu maar een kitrandje langs leg. Blijf niet aan de gang met demonteren, bewerken, assembleren, koelpasta weer aanbrengen, en monteren op de koelplaat, nog 1x, en dan moet het goed zijn
Maar de temps zijn beter na modificatie van het koelblok:
Je ziet dat de temp eerst erg hoog werd, ook de inlet werd warm, dus er was geen flow. Bleek dat er nog een luchtbelletje zat. Even geschud, en toen daalde de temp. In de slang zie je dan ook kleine vuil deeltjes langzaam door de slang richting radiator gaan. Mooi hoor
Heb een soort reservoir gelijmd aan de radiator. Alleen lekt er ergens tussen het koper en plexi water vandaan. Heb de koperen plaat al wat geschuurd en gepolijst, want die was niet bepaald vlak. Maar toch gaat het nog mis. Mogelijk dicht de O-ring in de hoeken niet genoeg af, het lijkt alsof het daar vandaan komt. Denk dat ik er nu maar een kitrandje langs leg. Blijf niet aan de gang met demonteren, bewerken, assembleren, koelpasta weer aanbrengen, en monteren op de koelplaat, nog 1x, en dan moet het goed zijn
Maar de temps zijn beter na modificatie van het koelblok:
Je ziet dat de temp eerst erg hoog werd, ook de inlet werd warm, dus er was geen flow. Bleek dat er nog een luchtbelletje zat. Even geschud, en toen daalde de temp.
In de slang zie je dan ook kleine vuil deeltjes langzaam door de slang richting radiator gaan. Mooi hoor
:strip_exif()/u/404763/profile.gif?f=community)
Hangt vooral van je CPU blok af natuurlijk. Je moet er rekening mee houden dat het warme water omhoog wil bij voorkeur in een rechte lijn naar de radiator. En daarmee koud water aan de onderkant binnen laat komen. Geen lucht in het blok, en zo min mogelijk weerstand qua flow.
Volgens mij kun je hier ook zwaardere CPU's afdoende mee koelen. Alleen heb je altijd hogere temperaturen, omdat zonder temperatuurverschil er ook geen flow is.
Ik kom via mijn werk regelmatig in aanraking met verwarmingsinstallaties. Pas was er een fout waardoor er langzaam heet water (90 graden) in een koude (15 graden) buis van zo'n 30cm doorsnede sijpelde. Aan de bovenkant brandde je je vingers. Terwijl de onderkant dus gewoon koud was. Best een aparte gewaarwording dat je op 30cm waterhoogte zoveel verschil in temperatuur hebt. In dit CPU blok moet ik het echter met 1cm doen
Volgens mij kun je hier ook zwaardere CPU's afdoende mee koelen. Alleen heb je altijd hogere temperaturen, omdat zonder temperatuurverschil er ook geen flow is.
Ik kom via mijn werk regelmatig in aanraking met verwarmingsinstallaties. Pas was er een fout waardoor er langzaam heet water (90 graden) in een koude (15 graden) buis van zo'n 30cm doorsnede sijpelde. Aan de bovenkant brandde je je vingers. Terwijl de onderkant dus gewoon koud was. Best een aparte gewaarwording dat je op 30cm waterhoogte zoveel verschil in temperatuur hebt. In dit CPU blok moet ik het echter met 1cm doen
