[CCIP] HTPC in Onkyo style

[_ferry_]

Buiten wat kleine modificaties en het airbrushen van de [CM]Medion erazer BF3 game PC Heb ik de afgelopen 2 jaar niet veel gecasemod... Daar gaat verandering in komen!

1 van de redenen is dat ik vrij veel tijd besteed aan het in elkaar zetten van m'n uitzet. Tafels, meubels, lampen, een hoop heb ik al gedaan. Maar ook nog genoeg te doen. Maar ik vond het nu een mooi moment om aan de HTPC te beginnen. Recentelijk kocht ik een Onkyo versterker, het ontwerp staat mij wel aan, dus dat zal ook in de voorkant van deze HTPC terug te zien zijn.

Belangrijkste punten:
• Uiterlijk moet matchen met de versterker (en cd speler). Dus eenvoud, en geborsteld aluminium. Ook wil ik de powerknop namaken. Als dat eenmaal klopt zal het snel er op lijken dat hij gewoon van Onkyo afkomstig is.
Verschil zal waarschijnlijk wel zichtbaar zijn, het blijft tenslotte handgemaakt. En van die kleine lettertjes bij de knoppen kan ik ook niet maken. Maar we zullen zien hoever we komen
Geen fancy ledjes, geen 100 knopjes, uiteindelijk zie je alleen de voorkant, en die is strak.
• Stil, daarom denk ik weer waterkoeling, want eigenlijk zijn al mijn casemods watergekoeld. Heb nog een radiator, CPU+VGA blokje en pomp. Belangrijk is dus een optimale airflow met minimaal geluid.
• Passend in het TV meubel, dus 40cm diep, zodat er nog +/- 10cm is voor kabels/stekkers/airflow.
• Goedkoop. Het zal geen letterlijke scrapheap challende worden, maar ik wil veel gebruiken wat ik al heb. Er slingert hier nog zoveel rond. Zoals een PSone schermpje, pomp+120 radiator, voeding, aluminium plaat, en de achterzijde/mobo tray komt uit een donor. Een Cooler Master Praetorian. Die krijgt nu een 2e leven, en hopelijk gaat hij er mooier uitzien dan voorheen.
• Makkelijk in gebruik. Wil geen problemen qua uitwisselbaarheid. Geen PC waarbij je moet gaan zagen en hakken als je het moederbord wil vervangen.

Verder heb ik een tijdje geleden wat nieuwe hardware gekocht. Het oude moederbord, Intel E6600, 4GB ram en videokaart kunnen nu dus mooi in deze PC. Daarnaast moet er voldoende ruimte zijn voor de optical en meerdere HDD's

Gisteren en vandaag ben ik bezig gegaan met het inkorten en assembleren van een deel van het chassis. Daarmee heb ik een basis, en kan ik gaan nadenken over de indeling. De ruimte is beperkt. Dus een efficiente indeling is nodig. Al is het maar vanwege airflow en slangen/kabels.



Meuk! Aan de bovenkant van de kast zit nog steeds wat plamuur. Dus de bovenkant kan ik niet meer gebruiken. Anders had hij als zijkant kunnen dienen. Nu pak ik daar een ander plaatje aluminium voor.
1 zijpaneel is min of meer bruikbaar. Er zitten een paar gaatjes in. Maar als in de voorzijde op die plekken knoppen/LCD scherm/Optical komen hoeft dat geen probleem te zijn.
Er staat ook nog een Cooler Master musketeer, dat ding heeft wel leuke VU metertjes, maar denk niet dat ik ze hiervoor gebruiken kan.


PSone schermpje
Overweeg om die te monteren. Omdat veel luxe HTPC behuizingen een schermpje hebben. Is blijkbaar handig?

De kast was zo'n 44cm hoog, de versterker is 43,5cm breed. Dus er moest wat ingekort worden. Op zich redelijk eenvoudig. de mobotray zit tussen 2 alu kokers, die moesten een cm korter, en de rails waar de tray in schuift moest dan dus ook een cm opschuiven. Dat zie je hier. Vervolgens houden we een kast over van 43cm breed. Zodat het front ietsjes kan oversteken om geen kieren/randen te zien.

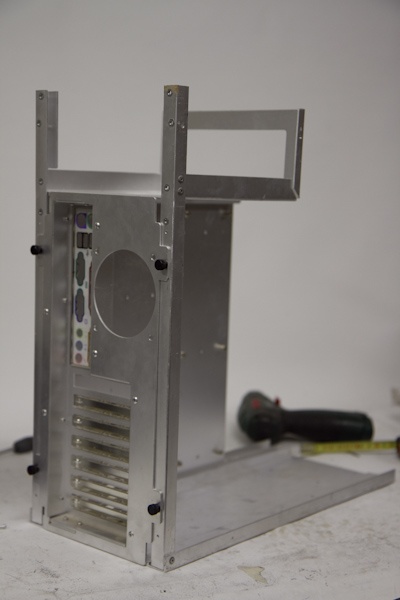

En weer gemonteerd. Voorheen zat er dus wat meer materiaal tussen de voeding en mobotray. Dat is ook verwijderd.



En met thumbscrews kan de tray dan weer worden vastgezet.

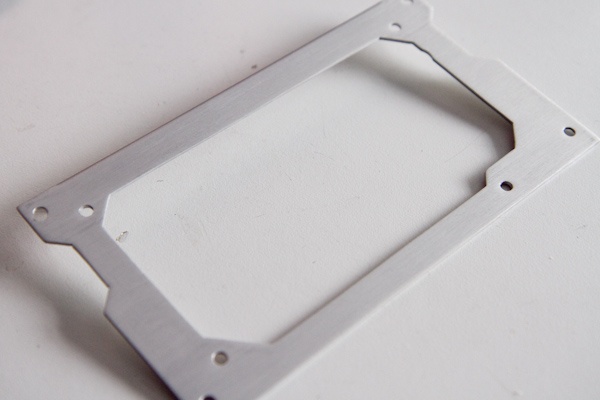

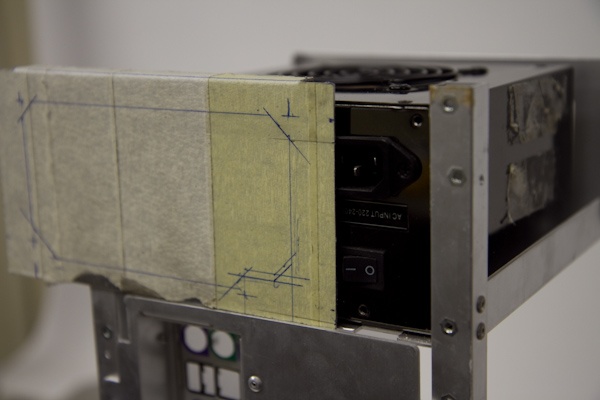

Omdat de voeding wat verschoven is, en ik het originele bevestigingsplaatje niet meer heb, moest ik een nieuwe maken. Plaatje alu, aftekenen, uitzagen,randje omzetten ter versteviging en voila.
Tevens komt de voeding andersom in vergelijking met het origineel, dus hij zuigt zijn lucht van buitenaf, aan de zijkant van de kast, en aan de achterkant blaast ie het dan weer weg. Op die manier heb ik geen last van de airflow tussen hardware en voeding.


En gemonteerd.


Ook nog even een uitsparing maken...


Want dan kan er weer een zij... ehh onderkant tegen het frame. Die heeft dus net als het originele paneel een randje welke is omgezet, inclusief de uitsparingen voor de voeding en mobotray.

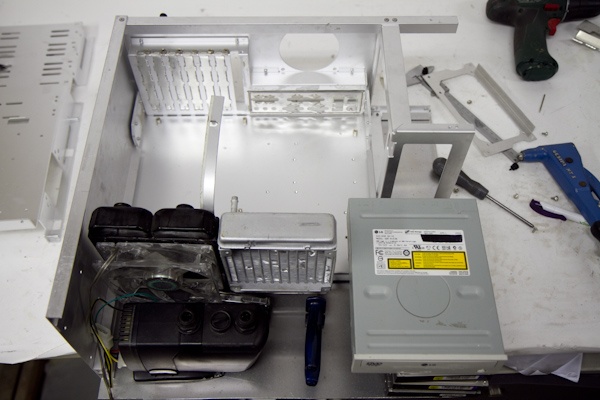

En dan hebben we ook wat meer beeld van hoeveel ruimte er is.
Nu kan ik een beetje gaan bedenken hoe ik het kan indelen. Wellicht zijn er nog suggesties

A:

1e idee.

B:


zo is er dus plek voor een extra radiator. Er moet dan denk ik een schotje tussen de optical en de radiators. Welke dan hun lucht aanzuigen via de onder, of boven -zijde. Alleen hebben de HDD's dan geen flow.

C:

Lijkt mij ook wel een handige optie, en mogelijk de beste. De optical namelijk ook meer naar rechts, netjes in het midden van de kast. Zoals bij de CD speler.
Rechts is ruimte voor een 120radiator+fan die dan zo tegen de zijkant geschroefd kan worden. HDD's hebben daar dan ook wat flow van, en hij blaast de warmte zo naar buiten. Achterin bij het moederbord dan een 80mm voor wat frisse lucht over de chipset/geheugen heen.

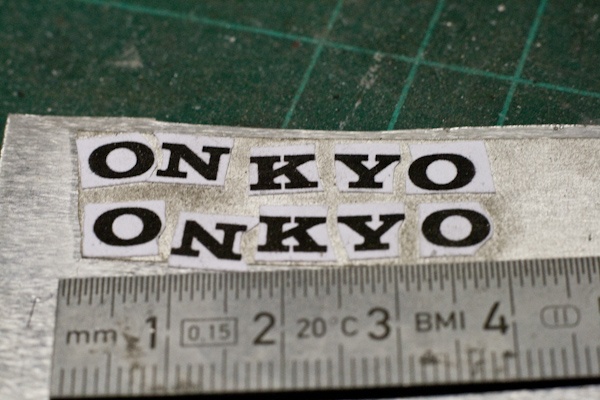

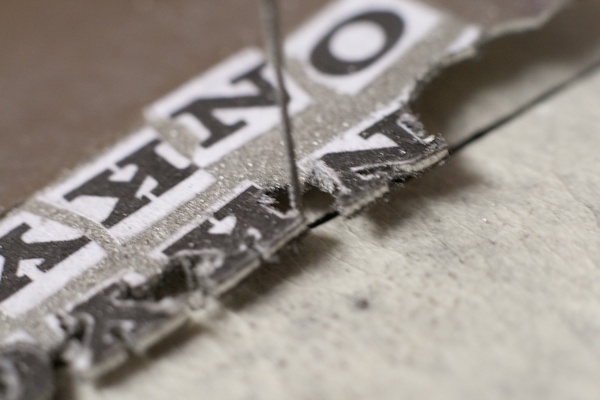

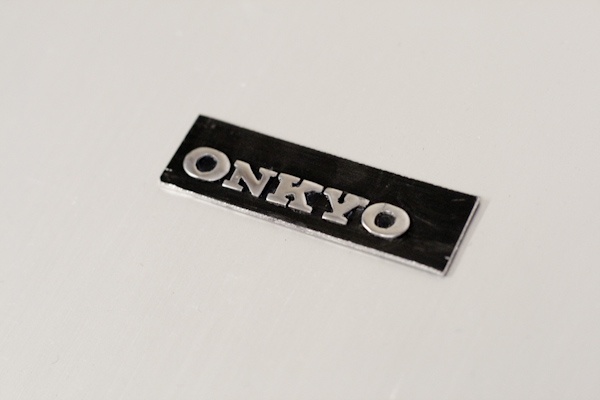

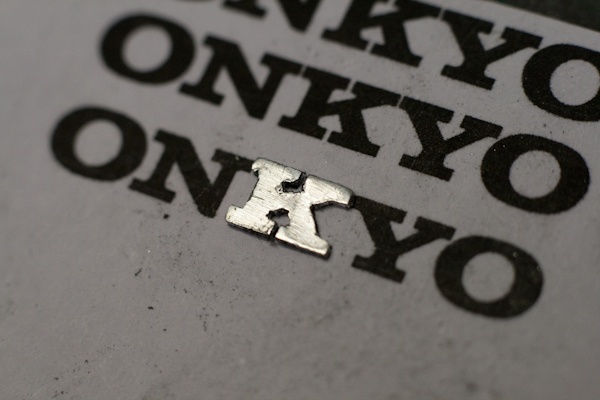

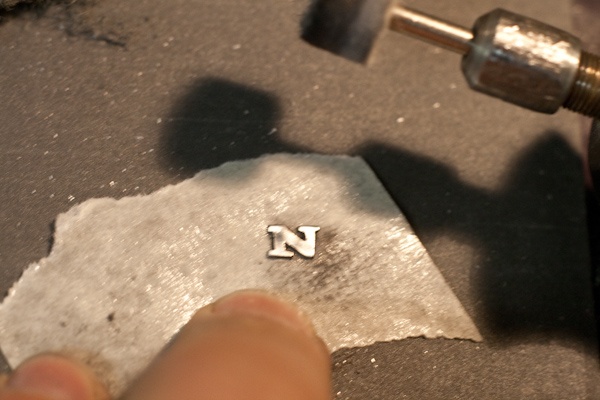

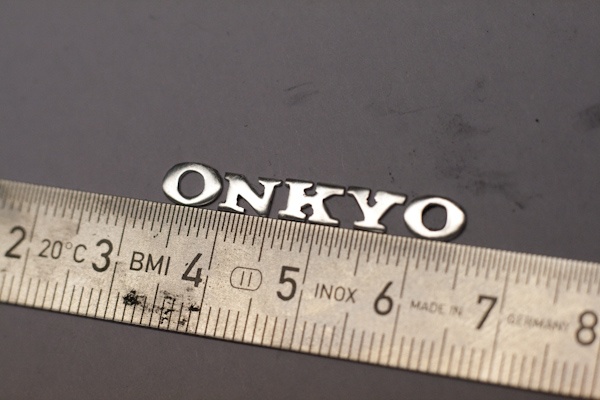

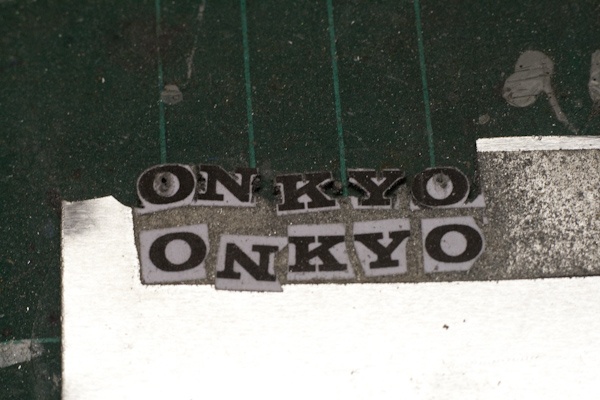

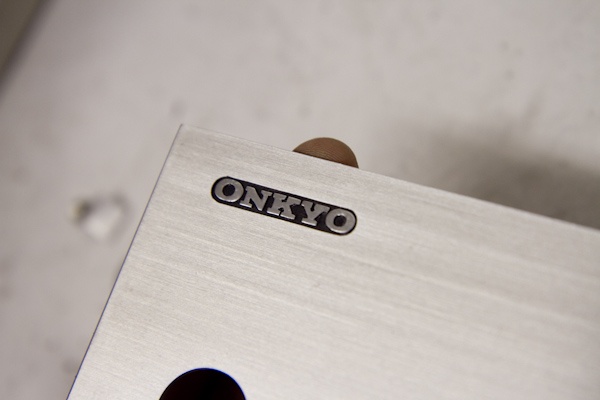

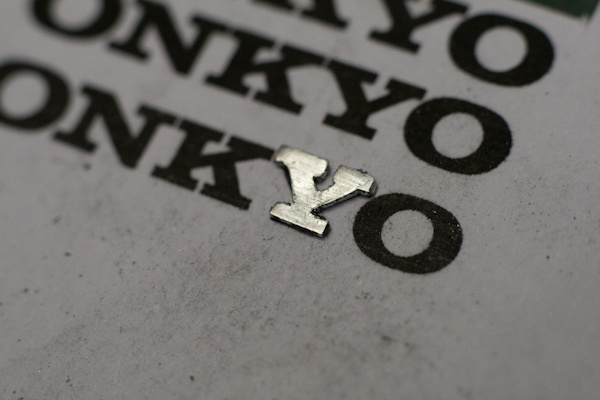

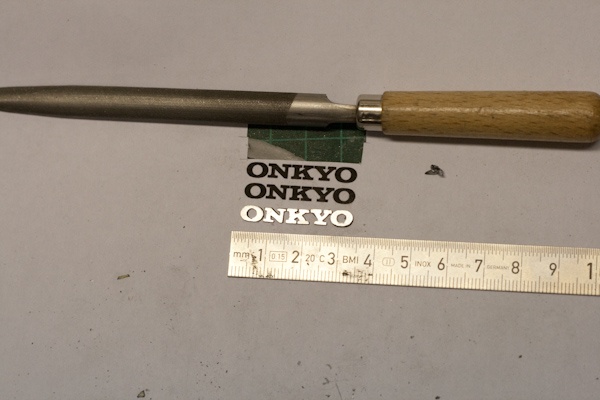

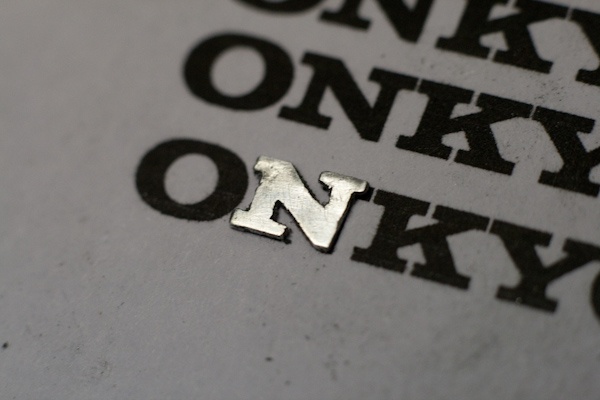

Oh, en mocht iemand nog een Onkyo logootje hebben die past, ik ben er naar op zoek

[zoepersooi]

begint al leuk te worden
(had je reactie bij l3p l4m gelezen, je bent er dan alsnog vrij snel mee begonnen)

veel succes(als je tips nodig hebt kan je het misschien vragen aan de maker van de h/k htpc)

[GNOOM172]

Toestemming en succes!

[Fordox]

GNOOM172 schreef op maandag 09 april 2012 @ 18:30:
Toestemming en succes!

I lolled

succes met je build ^^ ziet er belovend uit

[Gertjezzz]

Ziet er goed uit, ideeën genoeg zie ik!
Wordt het voor de looks? Dan had ik een ander optical geplaatst

[_ferry_]

Nou, dit is alleen DVD, wil waarschijnlijk een blu-ray. Maar van die optical ga je niet veel terug zien. Moet nog even kijken wat ik kies.
Of een klepje waar hij achter zit (samen met USB aansluitingen etc.) Of de tray aan de voorkant voorzien van een aluminium frontje waardoor je alleen een dichte lade ziet. Net als dat cd spelers ook gewoon een redelijk weggewerkte lade hebben.

[josvane]

Kun je voor de optical niet beter kijken naar een slimline?

[PieterAelse]

Desnoods ook nog een slotloading slimline

[l3p]

En 2 uur later was er al een buildlog
Ga ik zeker volgen!

[ToCuS]

Ben zeer benieuwd..
i'll keep it in mind..

[Nilsepils]

PieterAelse schreef op maandag 09 april 2012 @ 23:54:
Desnoods ook nog een slotloading slimline

Slotloading is gelijk weer zo duur... dus ik denk dat gewoon een slimline wel oké is maarja het is maar waar je geld voor hebt

[jctjepkema]

als je voor slim-line gaat heb ik nog wel zon atapi/ide dvd drive-je liggen, voor bijvoorbeeld de maten ofzo kan ik wel voor vergoedinkje opsturen. dm me maar

[_ferry_]

Ik heb hier ook nog wel een DVD brander uit een oude laptop. Ach, zover ben ik nog niet.

Zit nu te zoeken hoe ik het frontpaneel passend ga krijgen qua uiterlijk. Zo een beetje schuren, dat gaat hem niet worden. Dat wordt dus eerst netjes recht schuren DMV een geleiderails zoals hier: http://forums.bit-tech.ne...hread.php?t=114028&page=2

En daarna anodiseren, wat zelf kan met accuzuur, of laten doen (zit wel een zaak in de buurt die het kan, maar dat zal wel weer redelijk kostbaar zijn). Bij de Gamma hadden ze wel geanodiseerde plaat, maar dat was niet geborsteld.... Daar heb ik hier ook nog genoeg van liggen. Misschien dat ik wel uitkom met het zijpaneel wat ik nog heb. Daar zitten echter een paar gaatjes in, met wat passen en meten komen die misschien wel op plekken te zitten waar bijv. de DVD drive komt. Heeft dat paneel ook een 2e leven

[Nilsepils]

Mooie plannen in ieder geval! ik volg 'm

[paslis]

Ik ben benieuwd wat je er van gaat maken.

[Meelobee]

Kan je voor de frontplaat niet een oude Onkyo op de kop tikken op bv marktplaats. Of stuur een mailtje naar CE-Repair in Mijdrecht, (dm me voor mailadres als je dat wilt.) of ze niet toevallig een behuizing hebben liggen. Vaak hebben ze wel wat schadegevallen liggen, als er daar een tussen zit met een compleet front ben je een heel eind op weg toch? Ik heb mijn H/K AVR kast daar vandaan, kostte me wel € 65,- maar dat was een nieuwe kast. Ik denk dat je voor een schademodel een fractie betaald

[ Voor 6% gewijzigd door Meelobee op 10-04-2012 19:07 ]

[_ferry_]

Wellicht, maar een receiver heeft zoveel knopjes enzo. Dan zou ik een frontplaat moeten hebben van hun M-5000, die is 19cm hoog:

*fapfapfap
(al is die 19cm wellicht inclusief de voetjes)

De meeste receivers, behalve de top modellen zijn ook niet zo hoog, en dan kan ik net zo goed de boel gewoon in een onkyo receiver bouwen.
Ach, ik vind wel wat qua frontplaat. Als ie nou zwart was geweest... Heb nog een stuk of 4 a.c.Ryan zwarte panelen liggen

---

Anyway, heb nog een update van gisteravond;

Aluminium waarvan ik de panelen kan maken. Had 2 van zulke platen een tijdje geleden ergens geritseld, lagen bij het oud ijzer

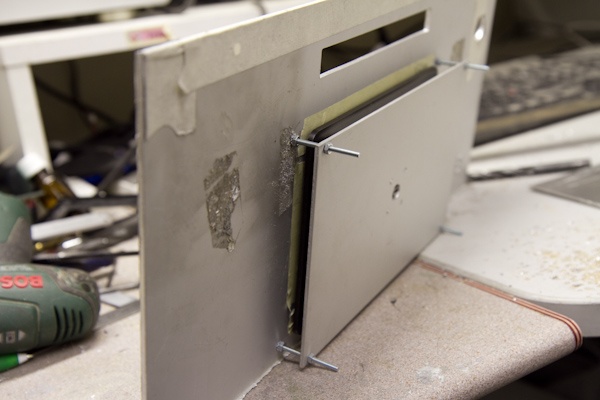

Zijkantje uitgezaagd+gezet+even vastgezet met 2 schroefjes.


En toen kwamen we bij de koeling. 1x 120mm radiator leek mij ietswat karig, al zal het vast geen kokend water opleveren, maar ik ben gewend om gewoon 360mm te monteren. Dat gaat dit keer niet lukken.

Maar met wat aanpassen gaat er wel wat anders passen:

Eerst een stukje van de mobotray weg.


En dan kan dit worden geplaatst. 2 waterkoelblokken voor HDD's en 2 aluminium koelprofielen. Wist dat ik er 2 had, maar het kostte me een kwartier om de 2e te vinden


De 1e past.



De 2e ook. (ze hangen nog los, dus niet netjes tegen elkaar)

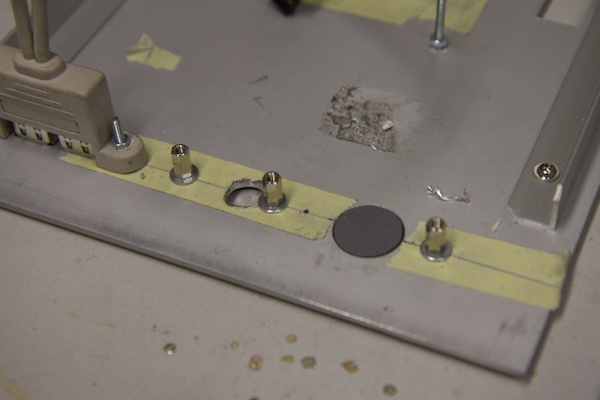

Nu wel vast, even met wat standoffs omdat dat minder priegelen is dan m3 moertjes.



Alleen moesten de blokken dan nog wel tegen de koelprofielen. Op zich lijkt mij deze oplossing wel wat.



Ze kunnen strak genoeg aangedraaid worden... het aluminium trekt krom


En zo past hij dan weer. Denk dat ik er zo nog 3 maak, en dan kunnen beide blokken vast. Wel een effectieve oplossing zo. Misschien nog wat decoreren met LED'jes of aluminium
De blokken zelf kunnen weer aan elkaar worden gemaakt met een stukje buis. Een behuizing van een CCFL past waarschijnlijk prima, net iets te dik, maar dan schuur ik er wat van af.

[lordsebel]

ziet er mooi uit.

[Intruder]

Gaaf hoor. Deze ga ik zeker bookmarken.

Wel toevallig. Heb vandaag nog een nieuwe Onkyo receiver aangeschaft

[NoFearCreations]

Erg origineel om zo die koelblokken te gebruiken, en het lijkt mij ook mooi bij de rest van de kast staan.
KUTGW!

[J.S. Bach]

Gaaf, ben benieuwd naar het resultaat

[Pixeltje]

Vet zeg, ik ga 'm volgen!

[_ferry_]

Ondertussen heb ik wat tijd besteed aan het anodisatie procces. Iets waar ik nog geen ervaring mee had, maar via diverse websites de nodige kennis opgedaan, en de rest is experimenteren

Allereerst een zijpaneel wat ik had en de CD speler. Er was wat materiaalverschil waardoor het oude zijpaneel wat lichter van kleur is:


Ook de manier van schuren/borstelen heeft uiteraard effect. Geen enkele procces zal hetzelfde zijn. Dus de enigste manier om exact hetzelfde geborstelde aluminium te krijgen, is door het bij dezelfde fabriek te halen Maargoed, ga gewoon mijn best doen om het goed gelijkend te krijgen. Bovenstaande zijpaneel is duidelijk lichter van kleur, en ook met een grotere korrel geborsteld.

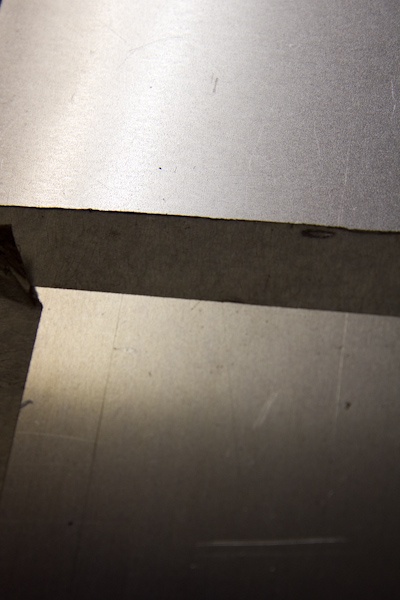

Deze plaat heb ik geborsteld. Mogelijk het nieuwe voorpaneel
Ik wilde eerst met k400 schuurpapier aan de gang, maar daar blijven snel stukjes aluminium in hangen, met krassen tot gevolg. Ook is het lastig om alle delen gelijkmatig te schuren. Ben daarna met een M3 schuurmatje aan de gang gegaan, resultaat was erg goed


Close up.


En toen een proefstuk in het zuur... Anodisatie kan beginnen. Ik kreeg snel twijfels toen ik de rare blauwe uitslag zag, maar dat trok gelukkig wel weer weg. Achteraf heeft hij er best lang in gelegen, ik moest plots even weg, en heb de boel aan laten staan. Had het idee dat na voltooiing van het procces vanzelf de stroom zou afnemen. Maar dat was niet het geval.

Tijdens het wachten verder met de andere klusjes:



Plexiglas klemmetje zojuist uitgezaagd, nu even met de vijl afwerken.


Na het boren van een gat moet er ook nog m3 schroefdraad in.


En na wat polijstwerk is ie dan klaar


De blokken moest ik ook nog flink vlakken. De koperen onderkant is van gestanste plaat, dus veel ongelijke stukken. Mede door de lengte trekt het dan snel wat krom. Eerst de schroeven goed aangedraaid, en daarna over het schuurpapier. Hier zie je duidelijk de ongelijkheid. Kwestie van lappen. Al gaat het niet geheel weg, maar dat gat vult de koelpasta wel op


Ook zat er een rare haakse koppeling op voor 13mm OD slang. Zit ik niet op te wachten, gebruik eigenlijk altijd 10mm OD met push-in fittingen. (voordelig, makkelijk, en heb er nog veel op voorraad) Dus door het plaatsen van dit plaatje kan ik er nu gewoon mijn standaard koppelingen voor gebruiken.



Blauwe kleur is nu weg, mooi blank aluminium is het resultaat.

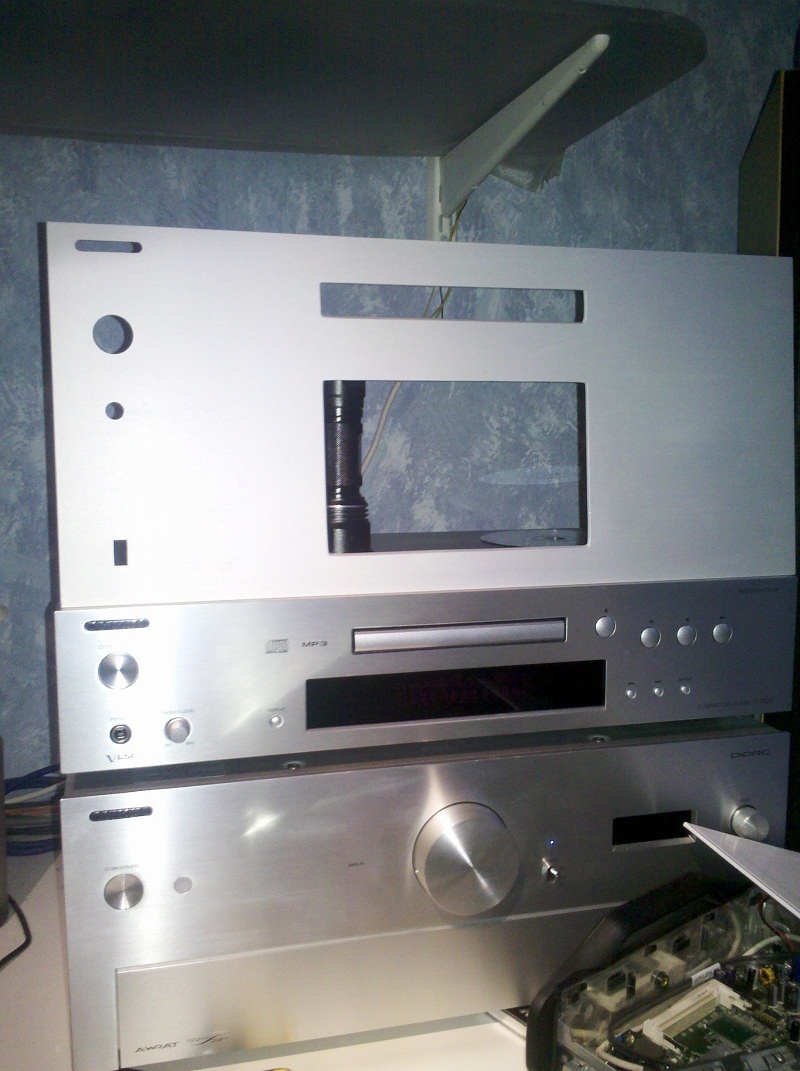

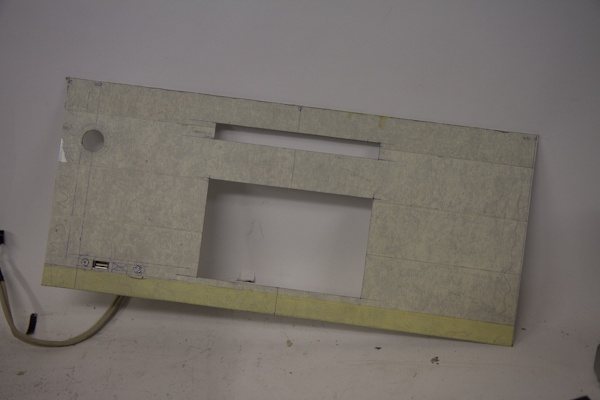

Nu ik toch bezig ben met het front moet ik ook nadenken over de plaatsing.

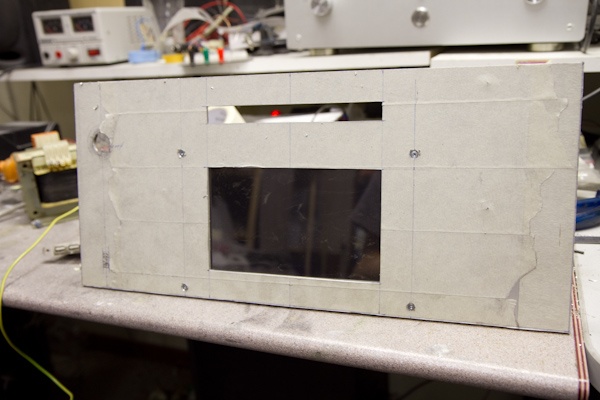

Dit gaat hem waarschijnlijk worden, DVD in het midden, er onder een LCD. Namelijk de Nanovision MIMO 720F
Besloten om de PSone LCD niet te gebruiken, het is namelijk een analoog schermpje, met composiet, VGA moet weer met geklooi, en een box om van HDMI/DVI naar component te gaan kost 1/3e van een scherm. En daarbij heeft deze een wat hogere resulotie (800x480 vs 640x480), en bovenal: Touchscreen! Dus straks schermpje er in, mp3 speler er op en je kunt lekker zonder knopjes op het apparaat zelf de muziek bedienen
Verder kunnen dan links en rechts van de Optical nog 2 HDD's. Mocht dat niet genoeg zijn kan ik nog een bracket/frame maken om er meer kwijt te kunnen. Ik verwacht van niet. Ook heb ik nog een handig aluminium klepje met daarachter 2xUSB+firewire+audio welke uit de Cooler Master Preatorian kast komt.


Ondertussen was het anodiseren klaar. Hier het proefstukje bovenop het zijpaneel. Duidelijk wat donkerder, dus dat is mooi. De verticale krasjes zijn door mij gemaakt, kijken hoe krasbestendig het was. Het was vergelijkbaar met dat van de andere geborstelde aluminium delen. Dus dat is geslaagd.

Het sealen heb ik denk ik iets te kort gedaan) +/- 1 liter kokend water er overheen). Wellicht kwam dat ook doordat het vrij lang in de bak heeft gelegen. Na het anodiseren was hij vrij glibberig, en na het sealen hield ik een heel dof voorwerp over, bijna wit zodra het droog was. Na een tijdje schrobben met een sponsje was dat weg. Volgende keer denk wat korter anodiseren en wat langer sealen in kokend water.

[Pixeltje]

Respect hoor, dat anodiseren lijkt me een vrij gevoelig klusje; je zou eigenlijk al je onderdelen tegelijk en even lang moeten doen, anders krijg je kleurverschil neem ik aan?

Waarom doe je de DVD speler niet aan de zijkant, en dan slot-in? lijkt me mooier (want strakke voorkant).

[significant]

Over anodiseren etc moet je eens kijken op:
http://www.euro-inox.org/
Daar hebben ze een rijke collectie met allerlei interessant leeswerk. Het besteed onder meer aandacht aan allerlei processen, waaronder anodiseren.

[_ferry_]

Nou, kleurverschil treed er niet echt op. De oxidatie van aluminium is transparant, dus voor en na de behandeling verandert het materiaal nauwelijks qua kleur. Maar het is wel beter bestand tegen krassen en vooral vuil.
DVD in het midden vind ik op zich prima, de CD speler heeft daar ook zijn lade zitten. Aan de zijkant gaat ook niet echt meer lukken, links zit daar de passieve radiator+pomp, aan de rechterkant zit daar de radiator+fan. Dus dan is het midden het beste. En dan maar gewoon met een lade, want slot-in zijn tamelijk zeldzaam, minder uitwisselbaar en prijziger. Er komt dan natuurlijk niet zo'n duf plastic frontje op, maar gewoon van aluminium waardoor de lade bijna niet opvalt.
Die site is interessant, vooral veel over RVS, maar ook dat kan nog eens van pas komen

[SA007]

^^ met hierboven.
Het kleurverschil komt vooral omdat aluminoum oxide vrijwel wit is.

[_ferry_]

En anders doen we gewoon 2 updates op 1 dag

Ben aan de slag gegaan met het frame waar de 2 HDD's en Optical aan komen. Deze moet nog aan houders komen in de kast welke er nog niet zijn. Eerst wil ik het LCD scherm binnen hebben zodat ik nauwkeurig kan bepalen welke plek met welke marge etc.


Uitgezaagd, randje omgezet en de gaten+uitsparingen gemaakt.


Zo moet dat dan ongeveer komen, maar dan recht


Netjes een uitsparing voor de aansluitingen. Kabels kan ik daarna mooi langs de achterzijde wegleiden. Wel nog even Sata kabels scoren met haakse aansluitingen. Of ze zelf aanpassen, want de haakse aansluitingen die ik heb staan juist naar beneden, wat logisch is. Maar de HDD's komen ondersteboven...


En anodiseren maar


Hmm, de gelijkrichter kreeg het toch wel erg warm met 7Ampere Het kroonsteentje is gesmolten. Een boutje+ wat ringetjes voldoet blijkbaar niet als koellichaam


In de uitspoelbak


En weer droog Het gevoel wat je krijgt als je met je nagels over de plaat heen gaat.... Alleen al er aan denken geeft mij kippenvel Net zoiets als een piepend krijtje over het schoolbord. Maar het ziet er helemaal mooi uit. Dit was een semi-test, ik wilde het goed hebben, maar een klein foutje zou geen ramp zijn omdat het toch aan de binnenkant zit.


Tjah... geëlektrocuteerd worden en in een zuurbad terecht komen...

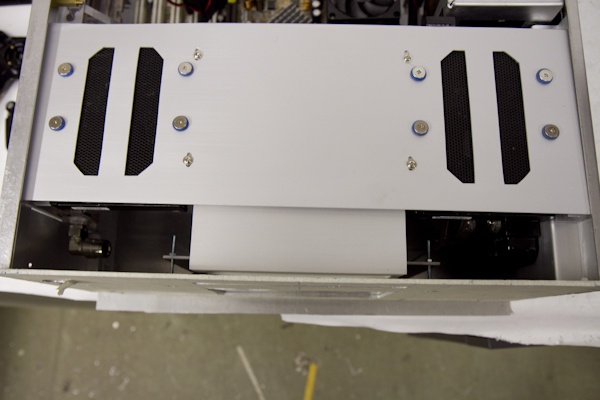

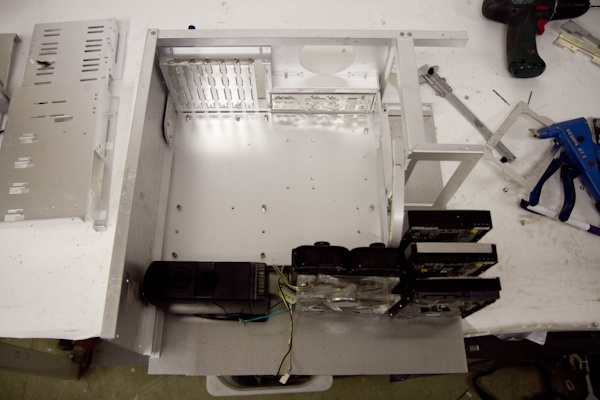

Vervolgens wat meshX er onder gelijmd en de HDD's gemonteerd met schokdempers.


En mocht er nou echt meer HDD ruimte nodig zijn, dan kan er achter altijd nog een frame voor nog 2 HDD´s

[tomdabom]

Zeeer mooi gedaan met die mesh, past goed bij de zilverkleur van het aluminium.

KUTGW!

[Gertjezzz]

Zo, bergen werk verricht! Ben er één dagje niet en direct 2 updates! Ziet er al zeer mooi uit, vakwerk! Hoe heb je nou precies het alu geborsteld?

[Meelobee]

Netjes hoor En ik ben ook wel benieuwd naar hoe je het aluminium zo strak geborsteld hebt gekregen.

[Pixeltje]

Mooi werk weer, met welke spullen bewerk je het aluminium? Heb je gewoon een dremel of heb je profi tools tot je beschikking?

Begint nu wel te jeuken.. heb hier nog een Onkyo staan die binnenkort vervangen wordt. Is leuk om daar mijn NAS in te bouwen (als het past) en anders een HTPC.

[MiliaanR]

Wat een mooie build! Dat aliminium ziet er mooi uit als het geborsteld is!
Zit er in de "Smiley" je HDD's verwerkt?!

[_ferry_]

Thanks
Ik begon met borstelen door een vlakke plaat te voorzien van k400 schuurpapier, met een geleider er langs. En daar de plaat overheen te schuiven. Maar dan begin je de plaat een soort van te vlakken, veel delen raken het schuurpapier niet. Toen heb ik zo'n schuurmatje genomen, en dat ging perfect. Mooie lichte krasjes, en als je zorgt dat je de plaat langs de geleide rand legt, en daar je hand weer langs laat glijden, dan gaan de strepen vanzelf allemaal 1 kant uit.

Ik had trouwens 2 schuurmatjes, grijs en rood. Zo goed als de grijze werkt, zo slecht werkt de rode. Welke grover of fijnst is is niet echt zichtbaar, op gevoel zou ik zeggen dat de rode grover is.

Inderdaad, de schijven zitten onder de mesh, beetje extra airflow er langs, en wellicht nog een lampje ertussen, is ook altijd een leuk effect

oh, qua tools, bijna al het aluminium werk doe ik met slijptol voor de grote rechte stukken, elektrische figuurzaag voor de uitsparingen, rondingen etc. En de dremel voor bijv hoekjes waar je slecht bij kunt. Ook heb ik nog een klein proxxon freestafeltje waarmee ik bijv. Vierkante uitsparingen voor schakelaars erg nauwkeurig en recht kan uitfrezen.

[ Voor 17% gewijzigd door _ferry_ op 16-04-2012 17:25 ]

[La_Pazz]

Wow, mooi hoor - doet mij denken aan de Origen AE S16T (link).
Die heb ik samen met m'n Onkyo TX-NR801 E staan. Of je wel of niet een schermpje erin zet: het voordeel van zo'n touchscreen(tje) is dat de TV niet aan hoeft als je iets wilt doen, denk aan: je muziek (playlist) selecteren, of een download starten èn het is handig als digitaal fotolijstje.

[_ferry_]

Zoo, de bestelling van highflow ontvangen. Niet zoveel spulletjes. Wat ook niet de bedoeling is, eerst maar eens wat presteren Later zal er wellicht nog wat nieuwe hardware in komen als het nodig blijkt te zijn.

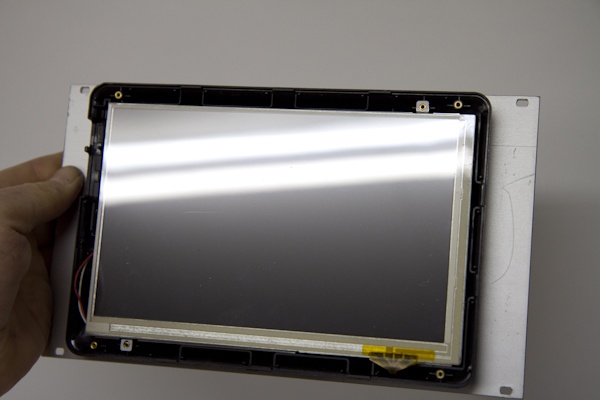

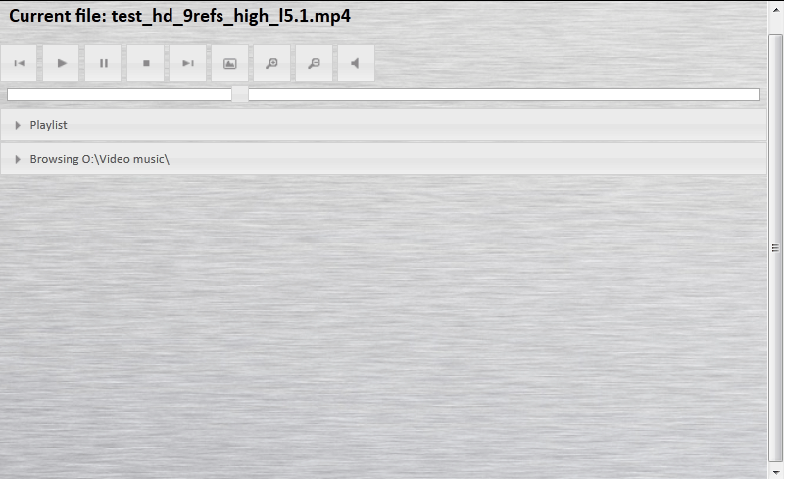

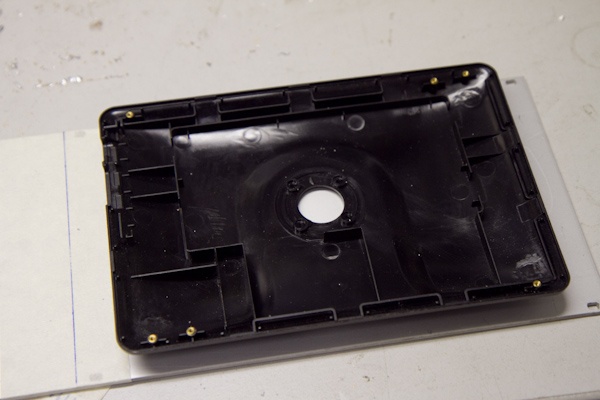

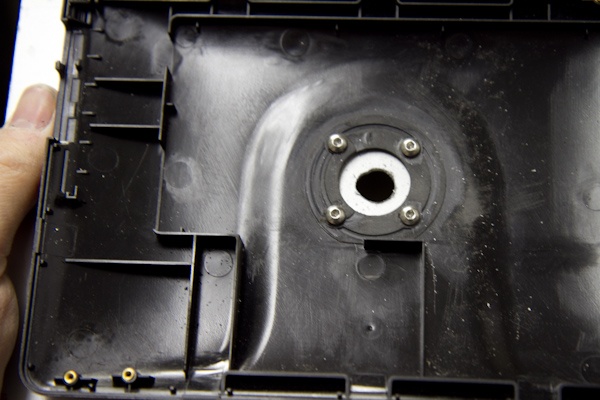

Zo is het net een tablet Maar het is dus het 7" touchscreen. Ik zit alleen nog met de software... Leuke hardware, maar hoe ga ik zorgen dat ik op het kleine scherm makkelijk door de muziek en video kan bladeren, en hij de video weergeeft op de TV? Windows media center speelt op hetzelfde scherm. Waarbij de knopjes erg klein zijn
Mocht iemand leuke software weten, let me know.


Beeld is prima, inkijkhoek naar beneden is wat krap, maar naar boven is juist prima, wat goed is, want de kast zal waarschijnlijk op knie/heuphoogte staan. Dankzij displaylink is 1 USB kabeltje voldoende om beeld te krijgen en te bedienen


Koelblokje. Denk dat ik hem omwissel met die uit mijn workstation... deze is veel mooier

[Verwijderd]

Nice.

Mp3 software voor je touchscreen, kijk eens hier: http://www.albumplayer.com/

[_ferry_]

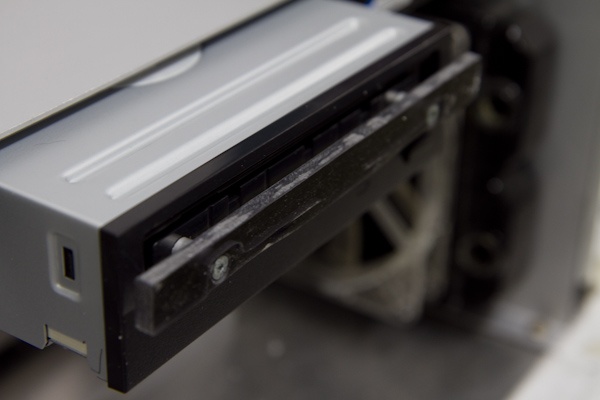

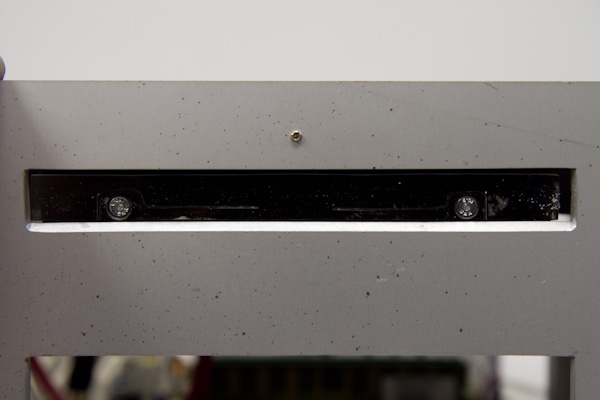

Tijd om ook de Optical te monteren. Dit is een oude DVD speler, zag ook dat een blu-ray speler iets korter is. Al maakt dat op zich niet veel uit. Ik heb IIG sleufgaatjes gebruikt om verschillen tussen spelers onderling weg te kunnen werken. Want hij moet wel netjes uitlijnen met de opening in het frontpaneel.




LCD scherm past er dan precies onder Al wist ik dat natuurlijk, anders had ik hem niet hoeven kopen.




Aan de achterzijde is nog mooi plek om de haakse connectors er in te steken. Door de haakse connectors zijn de kabels ook meteen uit het zicht.



Dan de radiator. Ik wilde voorkomen dat je aan de zijkant direct de radiator zag zitten. Mede omdat deze niet nieuw is, en dus al wat verbogen vinnetjes heeft. En het sowieso niet mooi is Mesh zou weer een hoop flow tegenhouden, en mogelijk ook windgeruis geven. Dus zag ik wel een andere oplossing, namelijk de radiator op een bracket monteren, en in de zijkant wel mesh, maar dan met +/- 2x zoveel oppervlak als de radiator. Daardoor kan er toch lekker veel lucht doorheen, is de radiator aan het zicht onttrokken, en kan ik hetzelfde ontwerp ook gebruiken voor de PSU intake.


Dus zagen maar


Lekker vijlen om alles mooi recht en gelijk te krijgen.


En wat doe je met al dat vijlzel?

\

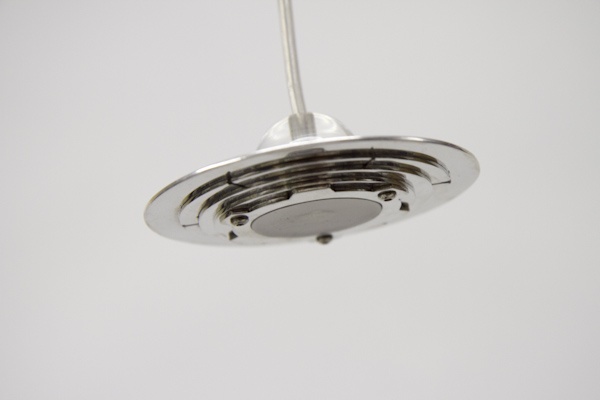

Dat ruim je op met een speciale aluminium magneet. Zodat het weer opnieuw gebruikt kan worden.
Anyway, met zo'n magneet zou ik waarschijnlijk meer dan 1 beker vol hebben




Et voila.

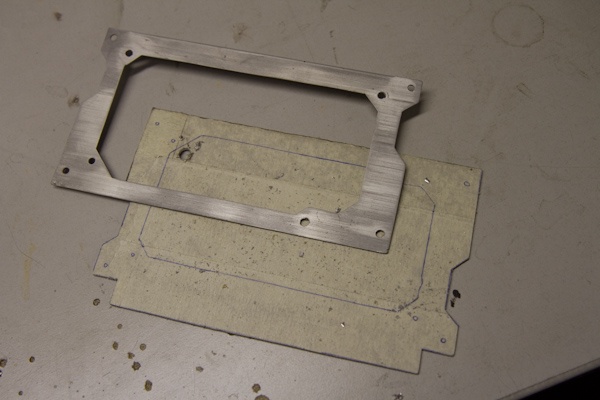

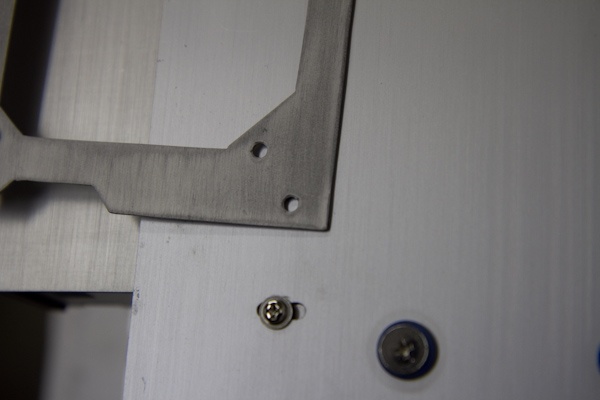

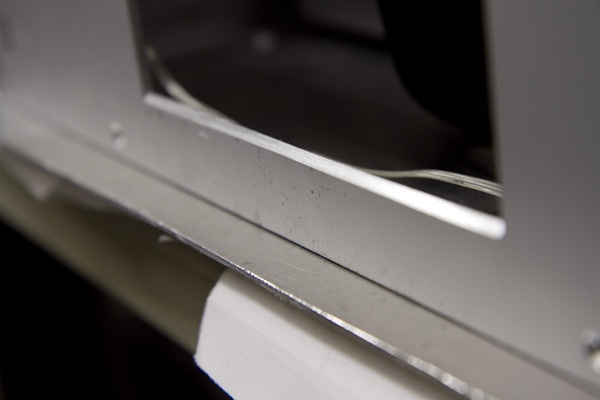

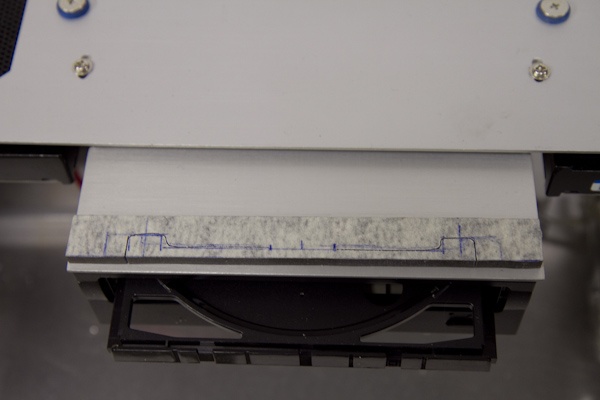

Ook wilde ik nog een afdekplaatje voor de optical hebben. Alles is mooi aluminium, en dan komt er opeens zo´n grauw grijs gegalvaniseerd ding tussen. Mooi niet. Dus even een plaatje uitgezaagd en geschuurd. Zie je ook meteen het verschil tussen voor en na het anodiseren.


En hier na het anodiseren.




Alles ontdaan van plakband, en de bracket geanodiseerd.


En vervolgens kan ik er zo een plaatje mesh tussen schuiven. Geen schroefjes of lijm, hij zit gewoon klem tussen de bracket en het zijpaneel. Denk wel dat ik het er achter even zwart moet verven, zodat er niets achter te zien is.

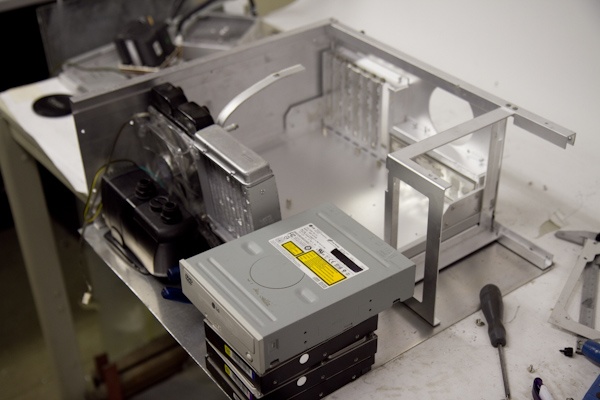

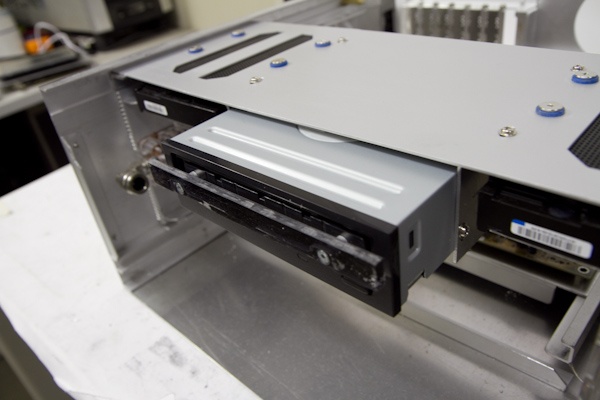

Totaalplaatje

Ook moest het nieuwe koelblokje nog geplaatst worden. Besloten om hem door te schuiven met die van mijn workstation;


Oude blokje


Nieuw blokje. Inclusief AS5, IPV goedkoopie koelpasta. Onder 100% CPU load is de core temp nu pakweg 10 graden lager.

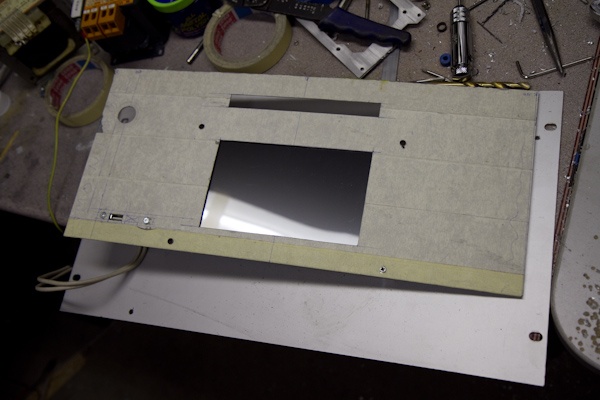

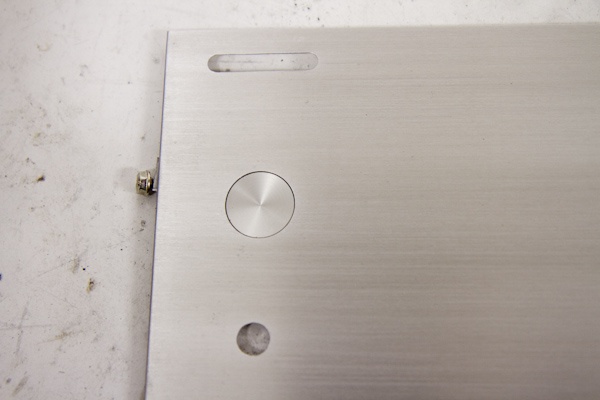

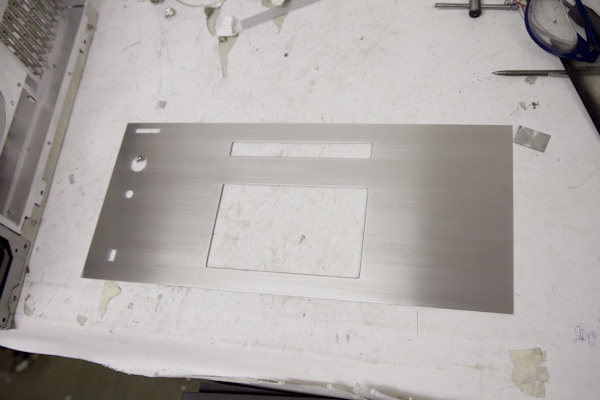

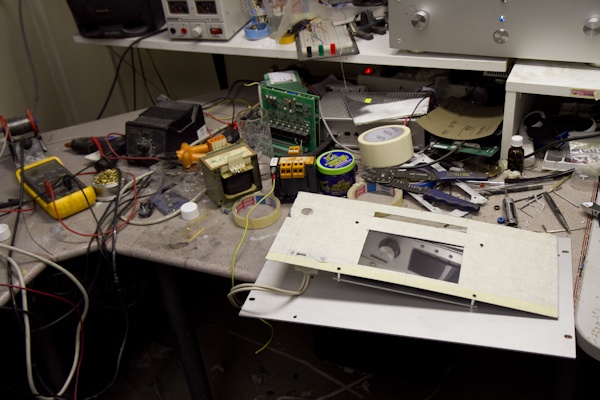

Volgende keer waarschijnlijk verder met het frontpaneel:

Waarschijnlijk komt dit er in:
- Powerknop
- eject knop
- display on/off knop
- powerled
- dvd slot
- 7" schermpje
- 1 usb aansluiting (wel 2 afgetekend, maar in feite is het alleen voor even een USB stick of cardreader/camera aan te sluiten)
- IR ontvanger, waarschijnlijk combineer ik die met de powerled

[Pixeltje]

Erg netjes weer hoor! (en stiekem toch nog best veel in het frontpanel?)

[ Voor 51% gewijzigd door Pixeltje op 22-04-2012 22:40 ]

[l3p]

Heerlijk kleurtje zeg!

[rohaantje]

dvd eject knop?? is dat niet wat om vanuit windows(of ander os) te regelen? vind het zo afbrekend.

verder top werk!! ziet er strak uit!

[_ferry_]

Thanks.

Tjah, op zich kan dat wel, eject via software, of de remote. Idem voor het display aan-uit. Alleen voor de Woman Aceptation Factor is het wellicht handig als ze gewoon op een knopje kan drukken om er een dvd in te doen Een afweging tussen stijl en functionaliteit.

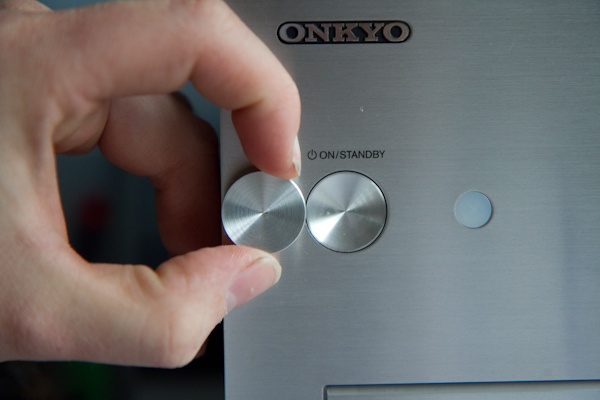

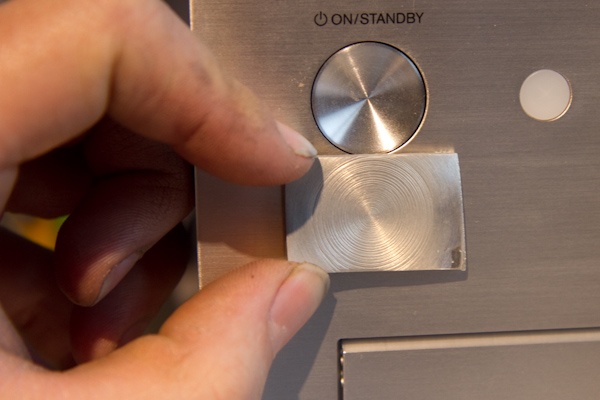

Maar ik denk nog na over een andere oplossing, namelijk het schakelaartje achter het dvd frontje, welke je dan kunt indrukken.
Dan kan ik hem dezelfde breedte geven als het LCD scherm, en bespaar ik een knopje.

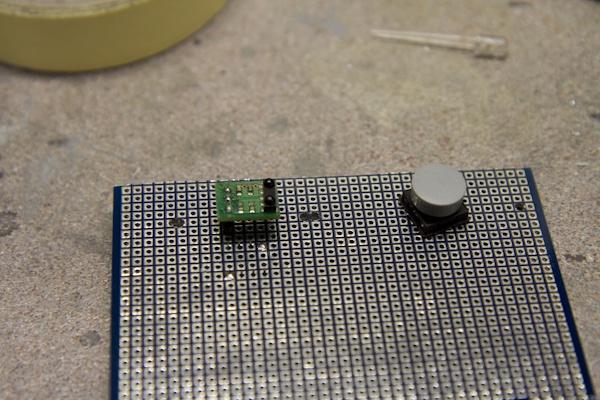

Ook nog een optie: aanraaksensor. Dan moet ik wel een draadje met de dvd tray meevoeren, om het frontje als sensor te laten fungeren, en deze mag weer geen contact maken met de behuizing. het kan, en is erg gaaf, maar als ik het frontje mooi wil laten aansluiten is de kans op contact met de behuizing te groot. Wil dat risico niet nemen.

Verder, de powerled kan een kleine opening zijn, op de versterker gebruiken ze een optical fiber van een milimeter. Is ook niet zo verblindend, en amper zichtbaar als hij geen licht geeft. IR ontvanger kan dan echter niet samen met de powerled, op de versterker is dat een mat plastic schijfje van +/- 5mm diameter. Valt niet echt op ofzo. Allemaal afwegingen en voorkeuren

[X-DraGoN]

Dit zou ook een project zijn waar ik me in de toekomst mee zou moeten gaan bezig houden, maar ik vrees dat de WAF (Woman Acceptation Factor) bij mij iets hoger ligt als bij u...
Anyway, veel succes en het ziet er alleszins veel belovend uit!

[snelleeddie]

Ziet er super uit Ferry.
Mss kan je de knop van de dvd ergens op de zijkant plaatsen met een touch button waar je gewoon met je vinger kan over gaan.

[Evinyatar]

_ferry_ schreef op zondag 15 april 2012 @ 22:13:
Netjes een uitsparing voor de aansluitingen. Kabels kan ik daarna mooi langs de achterzijde wegleiden. Wel nog even Sata kabels scoren met haakse aansluitingen. Of ze zelf aanpassen, want de haakse aansluitingen die ik heb staan juist naar beneden, wat logisch is. Maar de HDD's komen ondersteboven...

Ik had hetzelfde probleem met de haakse SATA aansluitingen in mijn G5 mod. Ik heb ze toen na heel lang zoeken gevonden bij mnm-computers. Ondertussen is het aanbod blijkbaar nog sterk toegenomen; hier vind je zeker terug wat je zoekt.

[Pixeltje]

_ferry_ schreef op maandag 23 april 2012 @ 09:38:
Thanks.

Tjah, op zich kan dat wel, eject via software, of de remote. Idem voor het display aan-uit. Alleen voor de Woman Aceptation Factor is het wellicht handig als ze gewoon op een knopje kan drukken om er een dvd in te doen Een afweging tussen stijl en functionaliteit.
Maar ik denk nog na over een andere oplossing, namelijk het schakelaartje achter het dvd frontje, welke je dan kunt indrukken.
Dan kan ik hem dezelfde breedte geven als het LCD scherm, en bespaar ik een knopje.

Kan, je kunt alle knoppen die niet direct gebruikt worden ook naar de zijkant verbannen (ja, ik blijf erbij )

Als je aan de zijkant (tegen de voorkant aan natuurlijk) een aan/uit knop voor het scherm en een DVD eject knop, heb je alweer twee knoppen minder op de voorkant.

Ook nog een optie: aanraaksensor. Dan moet ik wel een draadje met de dvd tray meevoeren, om het frontje als sensor te laten fungeren, en deze mag weer geen contact maken met de behuizing. het kan, en is erg gaaf, maar als ik het frontje mooi wil laten aansluiten is de kans op contact met de behuizing te groot. Wil dat risico niet nemen.

Is wel heel tof.. kun je niet de binnenkant van de uitsparing niet-geleidend maken? (dus het gat in het frontpanel waar de DVD cover invalt). Misschien doorzichtige tape oid, laagje van 0,00001 mm is genoeg natuurlijk, en kan onzichtbaar zijn.

Verder, de powerled kan een kleine opening zijn, op de versterker gebruiken ze een optical fiber van een milimeter. Is ook niet zo verblindend, en amper zichtbaar als hij geen licht geeft. IR ontvanger kan dan echter niet samen met de powerled, op de versterker is dat een mat plastic schijfje van +/- 5mm diameter. Valt niet echt op ofzo. Allemaal afwegingen en voorkeuren

De IR sensor zou je in het frame van het scherm kunnen verbergen. Dat is zwart op zwart, en dus niet zichtbaar, tenzij je het frame van het scherm niet in het zicht hebt..

[_ferry_]

Frame van het scherm is inderdaad niet zichtbaar Die is nagenoeg naadloos tegen het frontpaneel te krijgen dmv een montageplaat welke ik nog moet maken.

De powerknop voor het scherm in de zijkant is zeker het overwegen waard, dat is een knop die weinig nodig zal zijn, maar wel een optie die ik wil hebben. (Stel dat er kinderen rondlopen, en het scherm staat aan, zullen ze snel geneigd zijn er met hun tengels aan te zitten en de muziek te stoppen OID ) Origen heeft zulke knopjes ook uit het zicht onttrokken. Dan leg ik de brightness knopjes ook gewoon naar de zijkant toe

Eject knop dan achter het DVD frontje, en dan is er alleen nog een power knop. En die blijft. Dat geeft ook juist de integratie tussen de andere apparatuur, doordat ze allemaal dezelfde powerknop hebben. Moet ik hem alleen goed na kunnen maken

Dank voor de tip van de s-ata kabels. Ik ging er al van uit dat ze altijd dezelfde kant uit staan, maar dan zal ik toch eens de verzameling s-ata kabels doorzoeken, of anders bestellen. Voor die paar euro hoef ik dan niet zelf te klooien.

[Perkouw]

Leuk project _ferry_, wat ziet dat geborstelde aluminium er ook strak uit
Ik ben erg benieuwd naar het eindresultaat, het ziet er veelbelovend uit.

Je schermpje doet me overigens denken aan de Samsung UbiSync7 welke ik een tijd geleden heb gehad. Hij hoorde overigens bij deze monitor pricewatch: Samsung Syncmaster 2263DX. Mooiste was nog wel dat hij op USB werkte.

Goh wat mis ik dat ding, snap nog steeds niet waarom ik hem heb verkocht. Ideaal als foobar display.

[cuberob]

respect, ziet er erg tof uit!

[Tazzios]

_ferry_ schreef op maandag 23 april 2012 @ 14:09:
..
De powerknop voor het scherm in de zijkant is zeker het overwegen waard, dat is een knop die weinig nodig zal zijn, maar wel een optie die ik wil hebben. (Stel dat er kinderen rondlopen, en het scherm staat aan, zullen ze snel geneigd zijn er met hun tengels aan te zitten en de muziek te stoppen OID )

..

Het touchscreen werkt mogelijk ook nog als de monitor uit staat.

[_ferry_]

Ja, soms wel, soms niet, soms gaat hij in standby en knippert de LED. En soms is hij geheel uit. Heeft denk ik iets te maken met wel of niet aangesloten tijdens het opstarten.
Maargoed, dan is het IIG donker, wat wenselijk is als je in een enigszins donkere kamer een film kijkt. En geen beeld = minder aantrekkelijk voor kinderen

Heeft iemand toevallig ervaring met het aanbrengen van letters? Zou ook graag de symbolen bij de knoppen hebben. Voor modelbouw is er decal paper te koop. Maar ik heb daar geen hoge verwachtingen van met betrekking tot slijtvastheid. Zeefdrukken kost iets van 100€ ofzo. En voor handwerk (graveren+inkleuren) zijn de letters denk ik te klein. Al wil ik natuurlijk wel een poging wagen op een proefplaatje.
Op mijn werk gebruikte ze vroeger iets met folie, chemicaliën en UV licht? Misschien dat er nog een collega is die weet hoe dat werkte en of ik het hiervoor kan gebruiken.

[ Voor 10% gewijzigd door _ferry_ op 23-04-2012 21:09 ]

[Skef]

Is een transfersysteem zoals hier beschreven niet iets?
http://www.themagictouch....t/content/article/11.html

Ziet er nog wel geloofwaardig uit eerlijk gezegd...

[SA007]

Een goede manier is toner transfer.

Pak een laserprinter, zorg dat de uitvoer redelijk vlak is (kan meestal met een klepje) zodat het papier niet helemaal gebogen wordt.

Doe vervolgens inkjet fotopapier in de printer (hierop hecht toner slecht). Ik raad het glossy papier van HP aan, die van de aldi gaat een beetje smelten in de fuser waardoor het niet perfect eruit komt. Beetje proberen kan geen kwaad, maar zorg ervoor dat het papier niet vastloopt in de fuser.

Print je afbeelding uit in spiegelbeeld.

Daarna leg je het precies waar je het wil hebben en met een strijkbout verwarm je het papier waardoor de toner weer smelt en aan je oppervlak hecht.
En omdat het slecht hecht aan het papier is het papier daarna te verwijderen en blijft je afdruk over.
Je wil het papier zelf overigens niet smelten aan je kast, dat is lastig weer schoon te krijgen, Aan te raden is om het materiaal waarop je transfered voor te verwarmen.

Paar tips:
- Verkeerde transfers zijn prima te verwijderen met thinner, je poetst de toner zo wel (iig bij de mijn hp toner).
- Als je het goed doet houdt de toner ook vocht etc tegen, dan kan je bijv etsen of iets dergelijks op een specifiek deel.
- Oefen het een aantal keer op reststukjes en als het even kan niet met een belangrijke printer.
- Lamineerapparaten werken helemaal perfect, maar willen nog wel eens aan de koele kant zijn voor toner transfer.

[_ferry_]

Daar ga ik dan nog even achteraan
De teksten bij de virituele knopjes heb ik wel alvast

Dit is de webinterface voor MPC-HC, zo goed als ik in casemodden ben, zo slecht ben ik met HTML/javascript, maar via google vond ik al snel iets wat behoorlijk aan mijn wensen voldeed, even opslaan, paar knoppen erbij, lettertype wat groter, geborsteld metaal als achtergrond en voila

Lekker eenvoudig, maar doet precies wat ik wil. Ook gewoon te openen op telefoon/tablet.

[[Remmes]]

niet mogelijk ejectknop gewoon op het touchscreen te maken softwarematig (linkerbovenhoek een eject symbool ofzo)

[_ferry_]

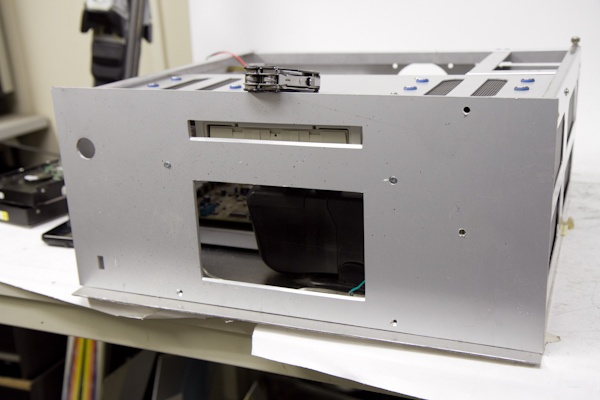

Nou, de eject knop kan gewoon achter het frontje, gisteren de achterste plaat van het front uitgezaagd:

De opening van de DVD dus wat breder gehouden, zodat de zijkant ervan als eject knop knop kan fungeren (nog even een microswitch scoren en de montage uitvogelen)

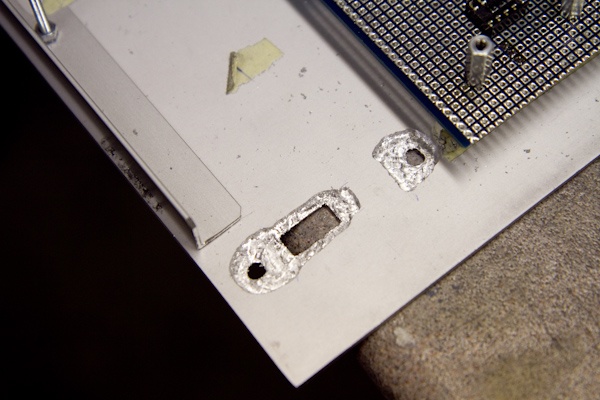

Gat voor de schakelaar geboord, en de USB er achter gemonteerd. Schroefjes zie je later niet meer, want de voorste (geborstelde+geanodiseerde) plaat wordt hier dus op gelijmd, waardoor er een dikker en dus meer solide front ontstaat.
Ook heb ik contact opgenomen met een repair center van onkyo, om te kijken of ik daar een powerknop en logo kan bestellen. De powerknop kan ik mogelijk wel zelf maken, maar dat is een vrij priegelig klusje. Namelijk een rond schijfje van 2cm diameter waarin allemaal circels zijn gemaakt als een soort ribbelstructuur. En ook nog eens schuin aflopend. Dus tjah, als je daar een tijd mee bezig bent en het dan alsnog net niet aan de wensen voldoet kun je beter wat geld uitgeven om het gewoon kant&klaar te krijgen.

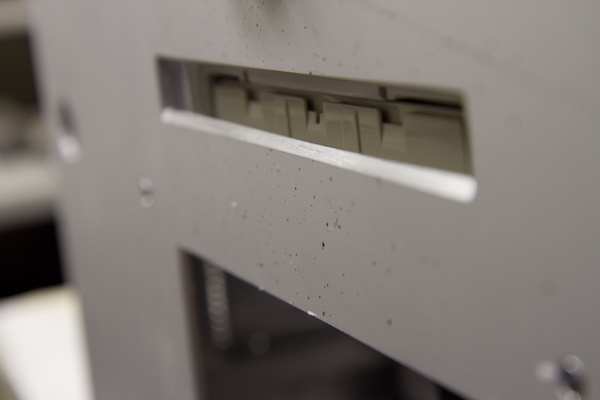

Alleen het anodiseren ging niet zo lekker:



Ik dacht eerst dat dit van een ander stuk aluminium plaat was gemaakt, en dus een andere legering. Dat was niet het geval, kwam ik achter nadat ik een 2e had gemaakt
Ik vermoed dat het zuurbad is uitgewerkt, dus binnenkort maar even nieuw halen.

[_ferry_]

Afgelopen dagen verder gegaan met het front. Ik was niet tevreden met het front hierboven, het voelde niet solide aan, en als ik het scherm er achter monteerde trok hij al snel krom. Okal komen er hoeklijntjes achter om hem vast te maken aan de zij/boven/onderkant, het is gewoon niet dik genoeg. Ook geeft dat problemen met het verzinken van de schroefjes.

Maargoed, ook het display moest netjes passen:



Ik had nog wat oude 19" panelen liggen, lekker sterk, geanodiseerd en dik aluminium. Toevallig ook nog eens mooi op hoogte voor dit schermpje, en zelfs de gaten zaten al op de juiste plek


Even 4 gaatjes boren+tappen en een uitsparing voor de USB connector.


Zo past ie er dan mooi achter. Maar er onder ligt weer een 19" paneel waar ik het nieuwe front uit ga zagen.


Overigens wordt het bureau er niet bepaald schoner van


De afmetingen kon ik zo overnemen van het dunne frontpaneel, dus de nieuwe was vrij snel klaar. Ook de USB poort haaks gemonteerd, zodat hij meer in 1 lijn komt met de powerknop en IR ontvanger.
Moet hem misschien nog wel wat anders monteren, hij zit straks achter een paneel van 5mm dik, waardoor de stekker er niet ver genoeg in kan.

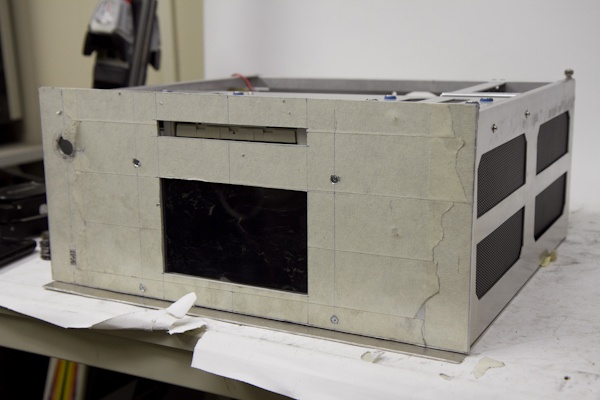

LCD past ook prima. En het geheel past ook. Hij komt wat lager te zitten, daardoor komt de hoogte van de DVD en de opening nu niet goed overeen.


Achter het frontpaneel ook nog plek zat, hier komen o.a. de slangen voor de waterkoeling van links naar rechts te lopen.


Zonder tape staat toch beter Bijna de uiteindelijke kleur ook, alleen is deze plaat niet geborsteld.



Ook de randjes aan de onderzijde schuin afgevijld, zo zit dat bij onkyo namelijk ook. Duurt effe, vooral als het over de lengte mooi gelijk moet lopen, maar we komen er wel

Verder nog wat nieuw zuur gehaald, kan ik hopelijk de montageplaat voor de PSU opnieuw anodiseren.

[l3p]

Ahh net te laat, misschien had ik je nog op een andere manier kunnen helpen



Achteraan is silver

[_ferry_]

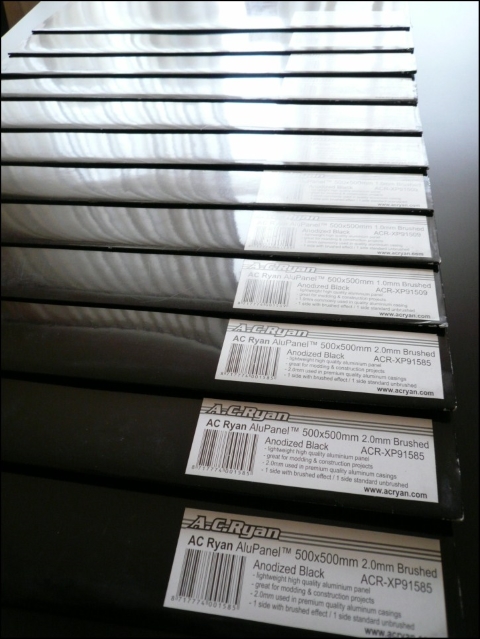

Nou, ik ben nog niet klaar, dus het kan nog :-) Nee, die van acht Ryan is op zich prima. Maar in vergelijking met het geborstelde alu van onkyo, cooler master en lian li is het duidelijk anders. De geborstelde lijnen lopen niet door zeg maar, en zijn wat grover. Ik denk dat het met een roterende borstel is gedaan. Wel mooi dat je ze nog hebt, ik zag ze niet/nauwelijks te koop. Gelukkig heb ik wel nog wat zwarte platen op voorraad.

[Gertjezzz]

Ziet er weer goed uit! Welke software gebruik je voor maken van het programma voor je schermpje?

[BlaBla1973]

Dit zier er echt suppper uit

[GerGio]

Ziet er allemaal mooi uit Ferry. Leuk om te zien dat je zoveel mogelijk zelf doet ik kijk uit naar het eindresultaat ik zou zeggen KUTGW

l3p schreef op woensdag 02 mei 2012 @ 17:00:
Ahh net te laat, misschien had ik je nog op een andere manier kunnen helpen

[afbeelding]

Achteraan is silver

En waar heb je die vandaan als ik vragen mag?

[_ferry_]

Thanks Het komt al aardig in de buurt nu, nog even en dan is het frontpaneel af, hoop ik En dan is steeds beter te zien hoe de kast gaat worden.

Gertjezzz schreef op woensdag 02 mei 2012 @ 18:43:
Ziet er weer goed uit! Welke software gebruik je voor maken van het programma voor je schermpje?

Het was een stukje webinterface voor media player classic home cinema, gewoon fullscreen geopend in firefox.

http://www.christophermai...for-media-player-classic/ Die heb ik gebruikt als basis, en zelf en beetje aangepast aan mijn wensen.

Werkt mooi, voordeel is ook dat je de webinterface op bijv. je tablet kunt openen en op die manier ook kunt bedienen. Voor muziek is MPC-HC wat minder geschikt, playlist opties zijn wat karig enzo. Maar voor films gebruik ik hem altijd.

[_ferry_]

Nu het meeste "grove" werk aan de kast gedaan is kunnen we wat verder met de details. Knopjes, frontpaneel, montage van wat dingetjes etc. Ik Heb dan ook niet van alles foto's, want soms kwam het er niet van, of is het gewoon niet erg boeiend, zoals wat hoekprofieltjes afzagen en monteren.

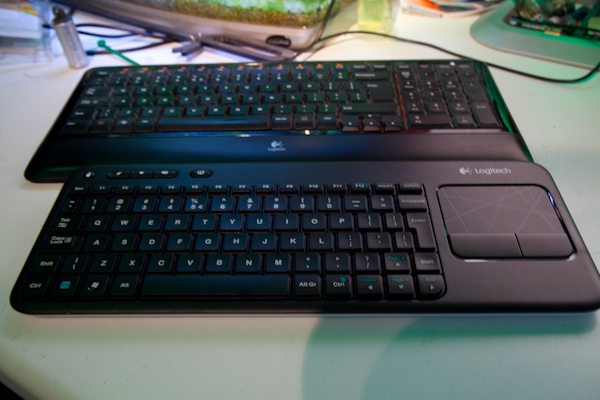

Maar ik moest pas nog wat spulletjes halen, dus ook meteen een toetsenbord+touchpad erbij, lekker draadloos vanaf de bank de PC bedienen

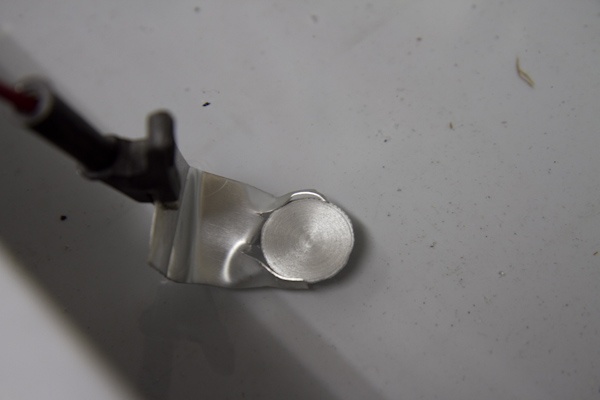

En doordeweeks had ik al even een experimentje gedaan met de powerknop. Deze had ik voorzien van allemaal ribbeltjes, wat niet nodig was, ik had het idee dat de ribbels grof waren, maar dat was dus niet het geval. Bleek toen ik ging vergelijken

Overigens kan ik hier nog 100 foto's tussen plaatsen van mislukte ideeën. Zo had ik eerst een reeks knopjes gemaakt van 0,5mm plaat. Die sloeg ik dan mooi in de enigszins schuin lopende vorm DMV een soort mal. Maar telkens als ik ging anodiseren werden ze lelijk. Ook met het nieuwe zuur. Dus toen probeerde ik wat verschillende stukjes aluminium. En bleek het dus aan de legering te liggen. De bouwmarkt platen (waar ik wat reststroken van had) zijn dus niet te anodiseren Anyway, na diverse pogingen en finetunen had ik een goeie manier van werken gevonden om ook met de dikke plaat de vorm er in te krijgen.

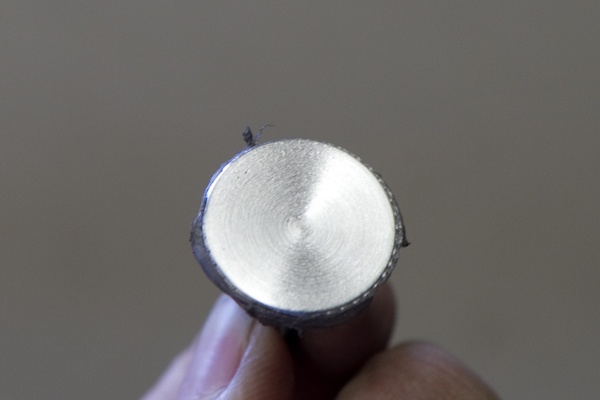

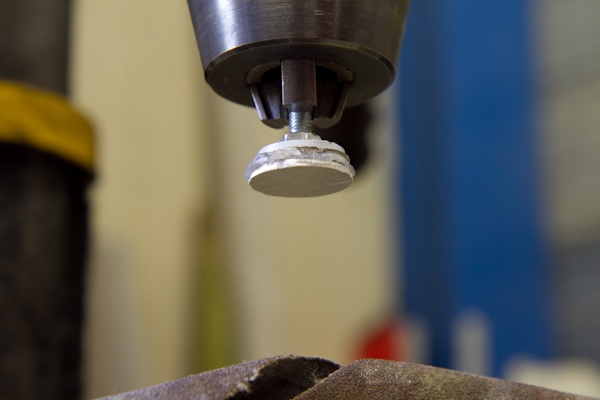

Stukje van de plaat zit hier gelijmd op een adaptertje zodat hij in de kolomboor past. Overigens moet dat dan ook netjes vlak en gecentreerd gebeuren. Ook daar krijg je vanzelf handigheid in Met een lijmpistool+aansteker kom je een heel eind.

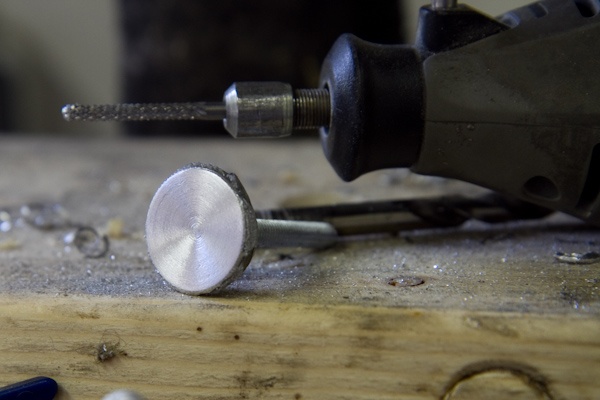

En vervolgens frees ik met de dremel vanuit het midden wat metaal weg zodat de schuine vorm er in komt.

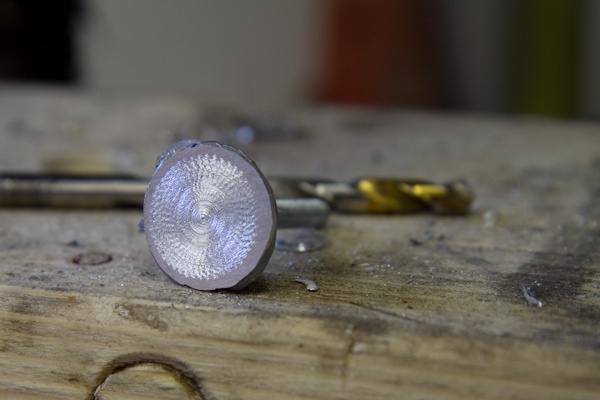

En dan met grof schuurpapier er overheen om die fijne ribbels er in te krijgen.


En nog even met het schuurmatje er overheen. Klaar om te anodiseren


Andere hoek. Zoals je ziet zijn de randen vrij grof, Die werk ik later af, zodat ik hem mooi passend in de opening kan maken.

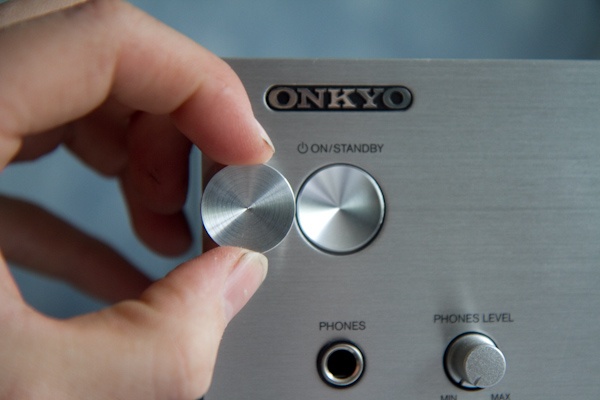

Na het anodiseren en het wegschuren van een stukje rand was dit het resultaat. Zoals je ziet is hij erg bruin. Ik heb blijkbaar te lang onder de zonnebank gelegen geanodiseerd. Het is nogal een klein stukje, dus het bepalen van de juiste tijd is dan erg lastig. En als je dan ondertussen ook nog met andere dingen bezig bent... Dan maar opnieuw.


1 van die andere dingen is de blu-ray drive, die moet een frontje krijgen die netjes aansluit, maar ook nog in te drukken is om daarmee de eject knop te triggeren. Hopelijk kan ik dat beide goed combineren. Als de la dicht zit valt er natuurlijk niet veel in te drukken. Dus maak ik van een plaatje acryl, wat lekker flexibel is, een soort van veer, zodat het frontje ingedrukt kan worden. Die ligt er hier bovenop. Het was het eerste wat in mij op kwam. Misschien moet het nog aangepast worden, of is het gewoon in 1x goed

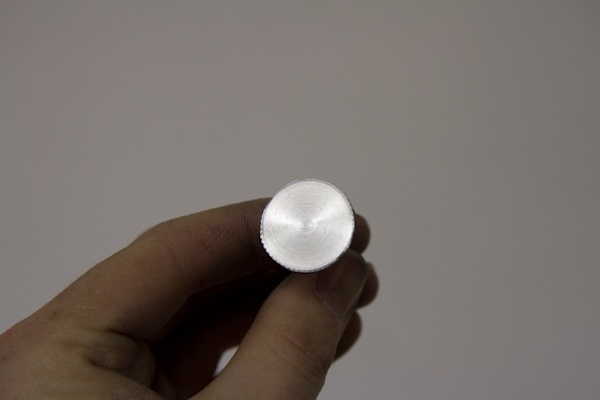

Nieuw knopje gemaakt.


Opnieuw anodiseren (nu wat korter ). Daarna had ik wel een mooi zilverkleurig knopje. Dus die kan ik hoogstwaarschijnlijk gewoon gebruiken.

Al met al ben ik wel een heel stel uren kwijt geweest aan het maken van de knopjes, maar een knopje los bestellen was met kleine order toeslag+verzenden. 20€. En als ze dan ook nog een Onkyo logo hadden die meegeleverd kon worden... nee
Dus dat vond ik voor zo'n klein stukje erg prijzig. Vooral omdat ik dit gewoon probeer te bouwen met de materialen en hardware die ik al heb. Dan maar wat meer tijd er aan besteden

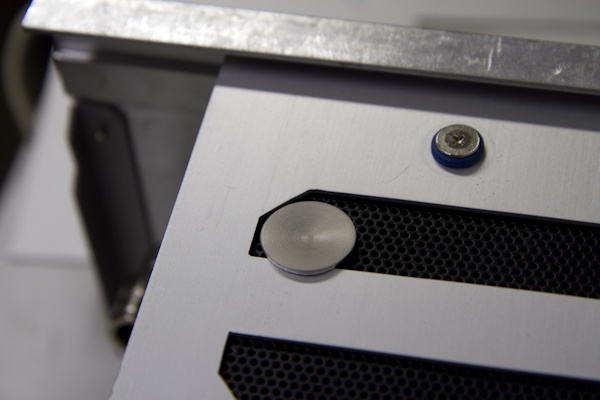

Hier zit het plaatje gemonteerd. DMV verwarmen heb ik de 2 delen die veren ( die met de schroefjes er in) eerst wat terug gebogen. Anders is er alsnog niet veel beweging mogelijk.


En op zich past hij door het gat heen. Heel veel marge is er niet, maar het gat wil ik ook echt niet groter.
Kwestie van goed uitlijnen en zo precies mogelijk werken.

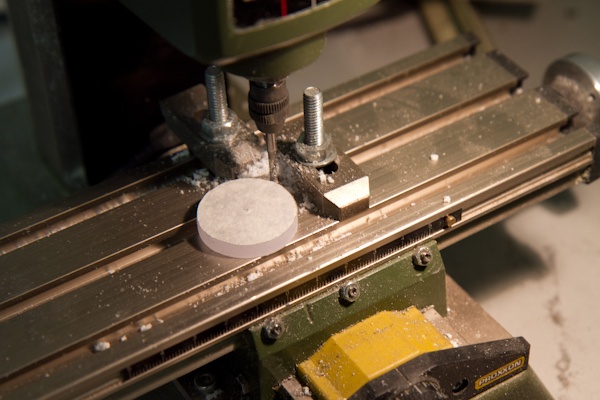

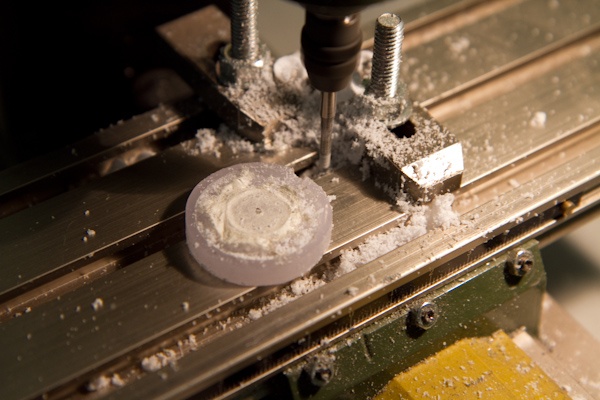

Alvast uit een stukje opaal acryl wat aan het frezen. Zie foto 2 als je wilt weten wat het gaat worden



FYI, het bovenste aluminium is dat van de bouwmarkt, pakweg 1,3mm dik. Het oppervlak ziet er een beetje uit als zink/verzonken materiaal. Als je het opschuurt krijg je ook snel een soort korrelstructuur. De onderste is de plaat waarmee wel fatsoenlijk te werken is. Wat harder, beter te schuren, mooier te polijsten, en beter te anodiseren. En een halve mm dikker.
Het stomme is dat ik van 1 plaat dacht dat het de "goeie" was, en daar dus onderdelen van gemaakt heb. 1 daarvan is de PSU bracket, en de toplaag van het frontpaneel, welke ik nog zou gaan bewerken, maar wel al geschuurd had. Voor niets geweest dus


PSU bracket dus ook maar opnieuw maken. Wel zo netjes, en sterker

[Gertjezzz]

Zo, weer lekker bezig zie ik! Knopje is nu wel weer mooi gelukt? het kan niet altíjd in een keer goed gaan hé

[MitchR]

Heel erg mooi gemaakt hoor! Had je overigens niet de gaten aan de voorkant weg kunnen laten? Dus lassen? Dan had je een strakke faceplate gehad namelijk. Vergeet overigens niet tussen alle schroefjes kleine rubbertjes te doen, vooral die van de HDD's en BD drive, anders krijg je vibraties als een malle!

EDIT: Ik zie dat je dat bij de HDD's al gedaan hebt. Wellicht kun je ter inspiratie van de bovenste kap nog een mooi plaatje als deze er bij halen.

[ Voor 27% gewijzigd door MitchR op 07-05-2012 18:26 ]

[_ferry_]

Ja, dit knopje is goed. Tenzij ik hem alsnog vernaggel tijdens het op maat vijlen ofzo. Maar dat zal wel niet gebeuren toch En inderdaad, trial & error voor dit soort gevallen. Toch weer 20€ bespaard

In theorie zou dat kunnen ja, het ontbreken van gaten voor de schroefjes in het frontpaneel. Maar ik kan geen aluminium lassen. Weet ook niet of er dan verkleuringen ontstaan door de warmte die je dan terug ziet. Dus nu werk ik gewoon met 2 lagen, 1 voor de stevigheid en montage, en 1 voor de afwerking. Heeft op zich ook wel het voordeel dat je lekker kan werken, zonder dat je elke fout meteen terugziet in het resultaat.

Wat betreft het bovenste paneel, die ga ik denk ik gewoon samen met de zijkanten spuiten. Dat gebeurt bij alle "normale" hifi apparatuur, dus doe ik bij deze ook. Het valt niet zo op, en geeft ook wat meer contrast TOV het alu front, en is wat praktischer.
Er komen denk wel wat ventilatiegaten in, maar niet heel veel denk ik. Ik weet nog niet hoe de uiteindelijke airflow zal zijn. Die zal dat bepalen.
Maar ik denk de radiator+120mm fan als intake, zodat de koudste lucht vanaf buiten door de rad gaat, dan door de kast, daar wat onderdelen voorziet van airflow, en dan via die passieve radiator weer naar buiten.
Ook aan de achterzijde nog een 80mm fan, die ook als intake, voor een frisse wind over het moederbord. Dat samen zal teveel lucht geven om kwijt te kunnen via die passieve radiator, dus wat gaatjes in de bovenzijde zorgen ervoor dat ook daar de lucht kan ontsnappen.

[ Voor 41% gewijzigd door _ferry_ op 07-05-2012 18:41 ]

[_ferry_]

Kleine teaser... 3,1cm breed en 4,5mm en een halve mm dik om precies te zijn


Zit nu alleen te denken, om IPV een gewone zwarte achtergrond, zoals Onkyo zelf doet, er een oplichtend stukje plexi voor te gebruiken.

[_ferry_]

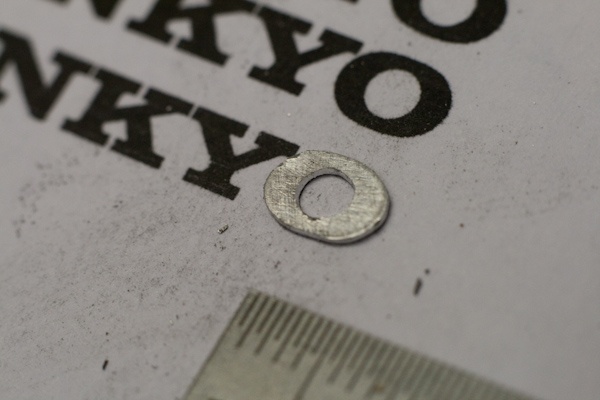

Zoals ik al liet zien ben ik begonnen aan het onkyo logo. Ik kon zo 1,2,3 geen goedkope 2e hands versterker OID vinden waar er 1 op zat, en ik was benieuwd of ik het ook zelf kon maken...


Eerst met een dun zaagje de letters grotendeels vrij gezaagd.


En dan stuk voor stuk goed strak vijlen en met een mesje de laatste stukjes wegsnijden en glad maken. Het is 0,5mm dik aluminium, dus makkelijk te bewerken, maar wel kans op buigen.


Ik gebruikte zo'n zaagje die je normaal voor de handzaag gebruikt. Die zijn fors dunner dan de standaard zaagjes voor de elektrische figuurzaag. Rustig toerental en langzaam langs de randjes manoeuvreren.
Ook heb ik de zaagopening even met wat tape dichtgeplakt, anders zou ik het lettertje kwijt kunnen raken als hij er in valt.


En weer een lettertje klaar.


En nog 1. De inkepingen waren vrij lastig, met een mesje kun je er wel tussen, maar er valt dan erg weinig te bewegen of weg te snijden.


En die hoort er ook bij.


En hier het resultaat na precies 2 uur zagen vijlen en snijden.


Ook moesten ze nog mooi glimmen natuurlijk. Dus heb ik ze eerst wat gevlakt met fijn schuurpapier, en daarna polijsten met de dremel. Best wel priegelen als je ze vast wilt houden en ook nog moet polijsten
Daarom wat tap om hem een beetje op zijn plek te houden.


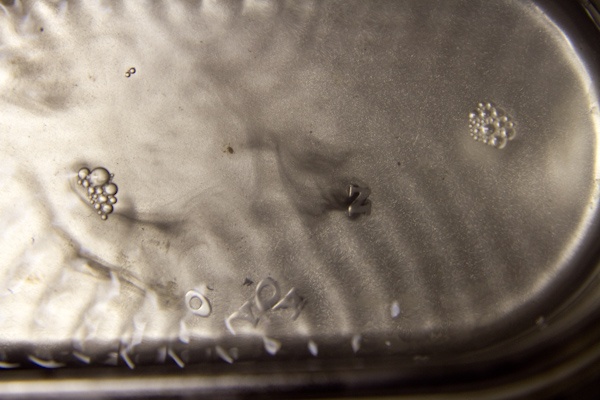

Polijstpasta verwijderen in de ultrasoonreiniger.


En nu glimmen ze prachtig


En op een stukje geborsteld zwart alu geplakt. Toch maar afgezien van het plan om ze van achteren te verlichten, omdat er erg weinig ruimte is tussen de letters om op te laten lichten. Dus het effect zal dan wat tegenvallen. En het blijft handwerk, dus elke 1/100e mm verschil wordt met dat licht nog eens extra zichtbaar.
Kijk, zo van dichtbij met de macro lens zie je dat het geen perfect (machinaal gegoten kunststof) logo is. Maar als het er straks eenmaal in verwerkt is, en je van een afstandje kijkt zal het denk ik amper opvallen. En dan alsnog, liever handgemaakt dan kant en klaar Voelt goed als je alles zelf maakt

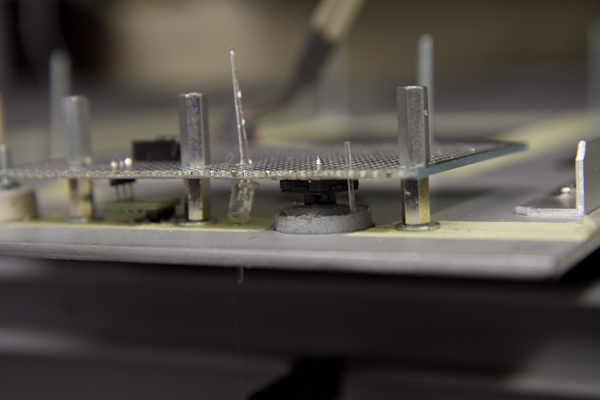

Ook ben ik aan de gang gegaan met de powerknop, powerled en IR ontvanger. Daarvoor moest er eerst een bevestiging komen DMV wat afstandsbusjes. Ook heb ik van plastic een schijfje gezaagd die straks mooi de alu knop centreert in de opening.


Ik had nog een IR ontvanger van sparkfun liggen, samen met de bijbehorende chip is die vrij makkelijk te gebruiken. Knopje om kanaal 1 of 2 in te leren, knop op je remote indrukken en klaar.

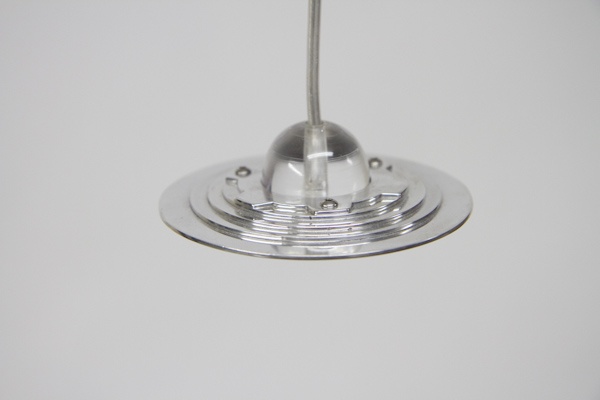

VLNR: IR ontvanger, Powerled met een stukje fiber, powerknop met een stukje fiber er doorheen. Dat voorkomt dat de knop ronddraait in de opening en op die manier klem kan komen te zitten.

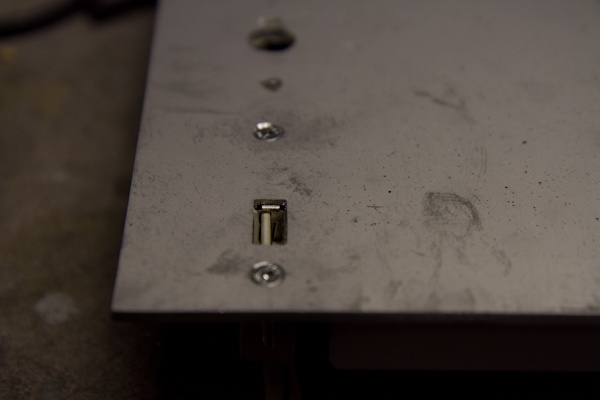

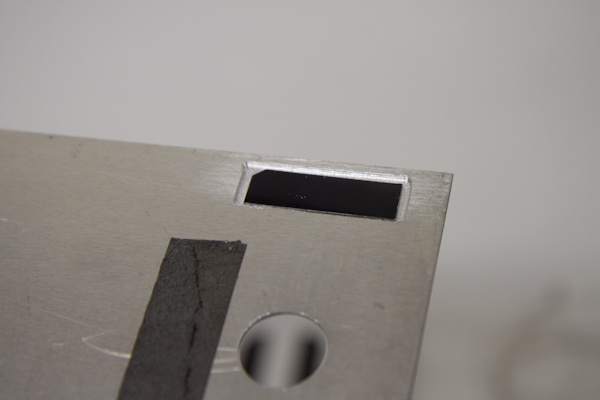

Dan hadden we nog de USB connector die te diep verzonken lag. Besloten om met de frees er een mm of 2 weg te frezen. Ziet er misschien niet super mooi uit, als een soort aluminium etende worm, maar het is wel vlak, en doet het prima


En nu zit de stekker dus meer naar voren.

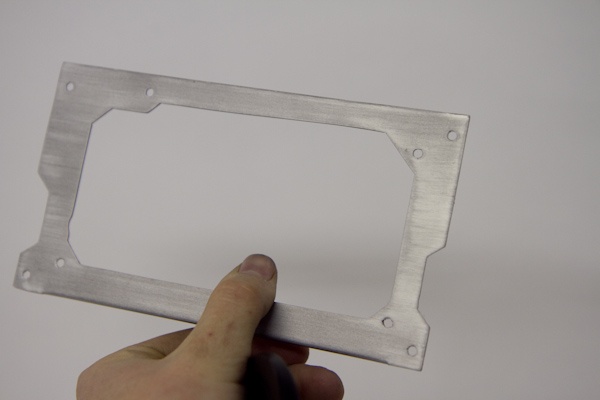

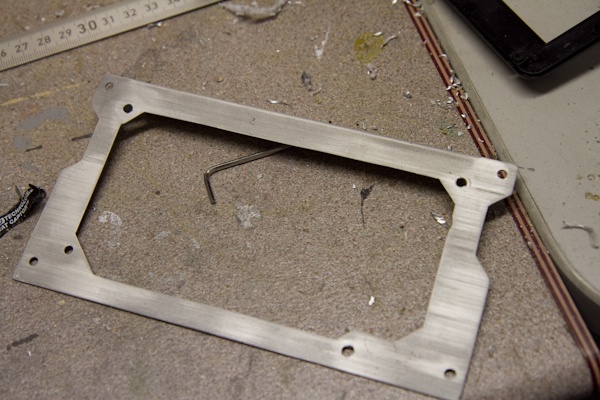

PSU bracket ook klaar.

Dat waren voorlopig wel weer genoeg plaatjes. Van het weekend ofzo verder aan het printje met de IR ontvanger, en even kijken of ik het frontpaneel aan de kast kan monteren.

[TheNephilim]

Ziet er goed uit! ^^ Ben zeer benieuwd naar het resultaat, al is het erg leuk om te zien hoe je het doet.

[jip_86]

Zou je die letters niet beter kunnen laten doen met een laser oid? Als ik eerlijk ben vind ik dit toch net niet je van het. Kun je zelf natuurlijk ook weinig aan doen, want het is erg klein allemaal.

[_ferry_]

Voor dat geld kan ik waarschijnlijk ook een 2e hands Onkyo apparaat op de kop tikken waar al een kant&klaar logo op zit

[Pixeltje]

Is dat sowiezo niet te doen? Een kapot exemplaar scoren op MP oid?

Zoiets:
Marktplaats link naar Onkyo CD speler

[ Voor 87% gewijzigd door Pixeltje op 10-05-2012 13:51 ]

[Meelobee]

Die link heeft gedrukte letters niet losse plastic opleg.

Het is imo juist erg vet dat_ferry_ de letters zelf gemaakt heeft. Zoals hij zelf al zegt, zie je op de foto's elke oneffenheid, als het straks op de behuizing zit zal je het volgens mij amper zien

[snelleeddie]

Lol wat een pruts werk zeg die lettertjes maken. Ziet er in ieder geval wel goed uit. Keep it up

[[Remmes]]

had je het logo niet kunnen laten laseren? tuurlijk voelt het goed als je iets zelf doet, maar ik denk toch dat het er wel mooier van zou worden

[Nilsepils]

Remmes_NT schreef op zondag 13 mei 2012 @ 16:42:
had je het logo niet kunnen laten laseren? tuurlijk voelt het goed als je iets zelf doet, maar ik denk toch dat het er wel mooier van zou worden

4 posts boven je al antwoord op gegeven... word duurder dan 2dehands een versterker kopen voor het logootje.

[[Remmes]]

via via kan je best wel wat regelen lijkt mij, veel werk is het niet, het zijn kleine lettertjes..

[_ferry_]

Ochja, voorlopig heb ik deze, een collega die het eea doet met oude audiomeuk houd een oogje open, en zelf kijk ik ook zo nu en dan op MP. Wie weet kom ik wat tegen, wie weet ook niet, maar een logo heb ik alvast

[_ferry_]

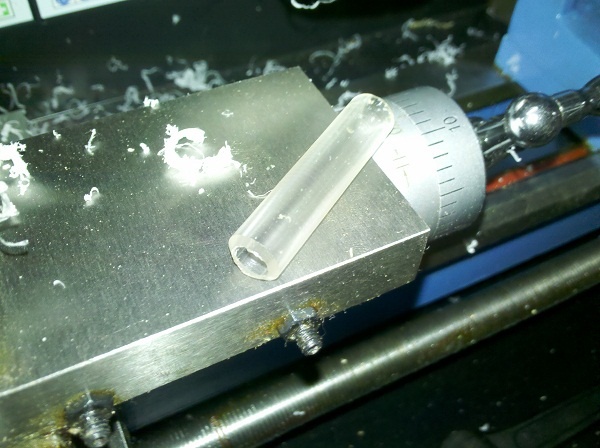

Kleine update, onlangs een kleine draaibank aangeschaft, dat bied heel wat nieuwe mogelijkheden op het gebied van klussen en casemodden Het eerste wat ik ermee gemaakt heb is een busje wat zorgt voor de koppeling van de 2 delen van de passieve radiator:

Standaard was de buis 10mm, en er moest een milimeter af, stelde niet veel voor dus

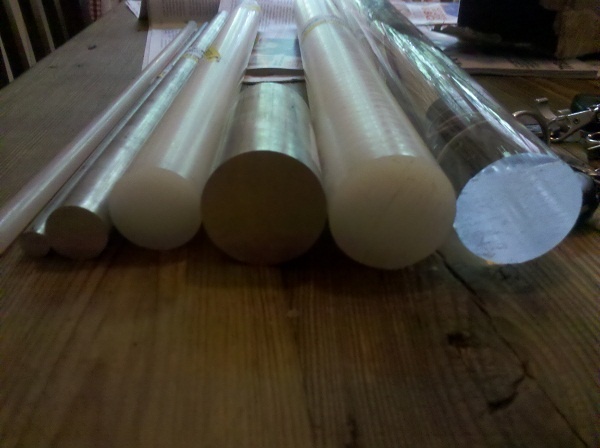

Ook meteen wat materiaal besteld, POM staf in diverse maten en aluminium. Waaronder 20mm, waarmee ik weer een nieuwe powerknop wil maken. Met de draaibank gaat dat vast nog mooier dan met de kolomboor En nog 40mm dik en 1meter lang acryl bij kunststofshop vandaan, wat dan weer voor een ander projectje is. Ziet er best gaaf uit, net een mega optical fiber! Met 1 ledje aan de ene kant licht de andere kant mooi op.

Verder heb ik niet zoveel verder gemod... te lekker weer om in een werkplaats te gaan zitten. Maar op dit moment komt het met bakken naar beneden, dus wie weet...

[l3p]

Heb je nog meer pics van de draaibank?
Lijkt me een geweldig iets om mee te spelen

[Brilsmurfffje]

Kan je niet via Onkyo aan een logo komen?

[Meelobee]

l3p schreef op donderdag 31 mei 2012 @ 19:46:
Heb je nog meer pics van de draaibank?
Lijkt me een geweldig iets om mee te spelen

yup meer pics plz

[Oulewappeur]

Wauw wauw wauw, wat een prachtige mod! Heb hem in 1x door gelezen, ga nu je BF3 mod bekijken :P!

[_ferry_]

l3p schreef op donderdag 31 mei 2012 @ 19:46:
Heb je nog meer pics van de draaibank?
Lijkt me een geweldig iets om mee te spelen

check;

Geen joekel, juist 1 van de kleinere, maar gaat waarschijnlijk voldoen voor het werk wat ik ermee wil doen. Sowieso een hele vooruitgang T.O.V. draaien in de kolomboor met een vijl erlangs Gewoon weer een mooie stap qua gereedschap om net weer wat meer en wat makkelijker te kunnen bouwen.

Gisteravond bijv. uit die acryl staf een mooi rond lensje gemaakt voor een lamp die ik maak:

(hier moest ik hem nog afzagen en een gat boren)

Merk daarbij dat er nog het EEA te ontdekken, te verbeteren en aan te passen is, en moet nog wat meer beitels hebben, maar het begin is er, en de lens is gelukt.

Oulewappeur schreef op vrijdag 01 juni 2012 @ 01:47:
Wauw wauw wauw, wat een prachtige mod! Heb hem in 1x door gelezen, ga nu je BF3 mod bekijken :P!

Thanks

[Thaerel]

Mooi apparaat gozer! Zou willen dat ik de ruimte had voor zulke mooie dingen!

[Kindafunny]

Ziet er geweldig uit!

[_ferry_]

Denk dat het tijd is voor een kleine update met wat werk aan het frontpaneel




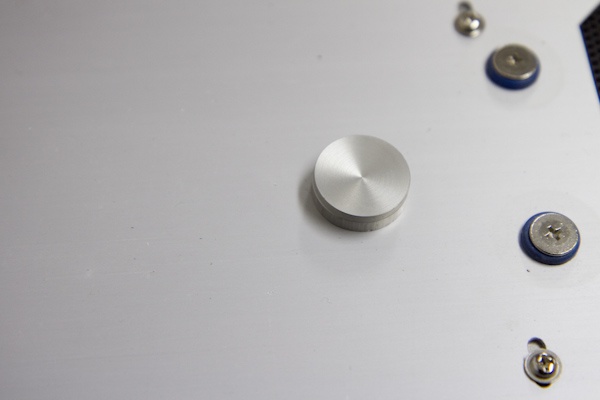

Nu ik de draaibank heb heb ik ook een mooie powerbutton kunnen maken. Hier nog niet geanodiseerd. Maar het lijkt er goed op Beide knoppen van Onkyo verschillen iets, de 2e is volgens mij van (gecoat) kunststof of een ander type aluminium.



Mocht je denken, wat heeft een ufo met deze case te maken? Niets Alleen dat koepeltje bovenop heb ik ook met de draaibank gemaakt van een stuk acryl staf. Bouw 3 van deze LED lampjes, voor boven de tafel Overigens zijn er tools om nog mooier rondingen te maken met de draaibank, daar moet ik nog even de tijd voor vinden. In het zachte acryl ging het zo op zich ook prima, alleen de kans op fouten is groter.


Powerknop geanodiseerd, zoals je ziet is hij nu egaler van kleur dan voorheen, met minder oneffenheden.


Voorpaneel is ook geborsteld, en de uitsparingen zijn afgewerkt.


Powerknop past perfect.


En het logo ook.


Aan de achterzijde heb ik een uitsparing gefreesd waarin het logo past. Zodoende liggen de letters ook mooi vlak met de voorzijde.

Dat was het weer. Ik moet nog even kijken of ik wat laatste krasjes/spikkeltjes weg krijg, want het aluminium had geen beschermfolie. En dan kan ik ook die anodiseren. Vervolgens het frontpaneel monteren, en dan waarschijnlijk de vervelende klusjes zoals de blu-ray netjes uitlijnen achter het front, eject knop monteren, powerknop en IR ontvanger testen. draadjes aansluiten etc. etc.

[Intruder]

Wauw wat ontzettend strak. Ziet er nog strakker uit dan een Onkyo receiver zelf.

Ben echt super benieuwd naar het eindresultaat! Maar hij zal zowieso vet staan naast/boven een Onkyo receiver.

[Pixeltje]

Die letters lijken nu veel mooier dan ik eerst dacht te zien. Nogmaals respect voor je skills en kunde!

[Meelobee]

Mooi gedaan Ferry, tof draaibankje ook

[Mavamaarten]

Holy shit, dat onkyo logo is goed gelukt! Het verbaast me nog steeds hoe strak jij die kast kunt houden man.
Als ik erin zou zitten hakken met een zaag zou het al lang een amateuristisch uiterlijk krijgen van krassen en scheve randjes

[BlaBla1973]

Dat logo zit echt

[TrekDr0p]

ziet er strak uit.

Als je goedkoop leuke beitels wilt kopen moet je eens naar de beverwijkse bazaar gaan.
Kan je stront goedkoop nieuw rechtstreeks uit de vrachtw... fabriek gerolt kopen.

Vooral beitelpuntjes zijn daar goedkoop.

[_ferry_]

ietsiepietsiemini-update:



Het frontpaneel heb ik pas geanodiseerd, ging goed... iets te goed
Er zit zo'n dikke laag op dat er van het borstelprofiel niet veel over is en hij bleek is weggetrokken
Maar ik zit momenteel krap qua tijd, dus ga ik eerst maar even met deze aan de slag voor het passen, meten en opbouwen. Kan ik naderhand op het gemakkie een nieuwe maken.

Alleen gaat dat nog even duren, momenteel ben ik druk bezig met een creatie voor de 10e 12inch race. 3x hebben ze de techniekprijs uitgereikt, en alle 3 de keren stond ik daarvoor op het podium. Wie weet dit jaar weer IIg vandaag weer de hele dag ermee bezig geweest, en de avonduren gaan er vaak ook aan op.

[mr_mister2004]

Mooi resultaat, leuk draaibankje trouwens.
Deze houden we in de gaten

[Tazzios]

Weer een mooi project!
Kleine opmerking (van de man met 2 linkerhanden ) volgens mij heb je de "Y" van het logo er verkeerd om opgeplakt als ik het vergelijk met het origineel.

[funkygraz]

Die geanodiseerde laag, is dat van het te lang in het zuurbad laten liggen of was ging er te goed?
Vind het wel een geinig effect trouwens

[swets]

ik ben ook wel eens aan het anodiseren geweest....

tis niet echt moeilijk..... en als je tijdens het dichtkoken kleurstof toevoegt, kan je allerlei kleurtjes maken...

hier wat meer info

http://www.cnczone.nl/vie...hilit=anodiseren&start=60

[_ferry_]

Tazzios schreef op donderdag 02 augustus 2012 @ 16:44:
Weer een mooi project!
Kleine opmerking (van de man met 2 linkerhanden ) volgens mij heb je de "Y" van het logo er verkeerd om opgeplakt als ik het vergelijk met het origineel.

Nu je het zegt, zie ik het ook. Nouja, dat neem ik maar voor lief, valt niet zo heel erg op toch?

funkygraz schreef op vrijdag 03 augustus 2012 @ 12:14:
Die geanodiseerde laag, is dat van het te lang in het zuurbad laten liggen of was ging er te goed?
Vind het wel een geinig effect trouwens

Te lang ja, alhoewel ik een formule had gevonden waarmee je de tijd kon uitrekenen. Dat had ik even in een excel sheetje gezet, en aan de hand daarvan moest het zo'n 3 uur. Gedurende het proces waren er wat verkleuringen/veranderingen aan het materiaal zichtbaar, waardoor ik afwachtte tot het uitgewerkt was. En dat was blijkbaar te lang. Het is wel een mooi mat wit laagje, dat zeker, maar niet hetgeen ik wens
