Pas op voor slechte/inferieure netwerkkabels

[Tomovich]

Illusion schreef op vrijdag 6 mei 2022 @ 10:17:
[...]

Voor zulke korte patchkabels lijkt AWG 26 mij geen probleem, zolang het inderdaad maar echt koper is.

Ik heb hier en daar eens gezocht naar patchkabels en ben uiteindelijk bij deze keuzes uitgekomen:

• https://www.utp-kabel.nl/utp-cat6-0-25m-zwart-100-koper.html: 100% koper en AWG 26 volgens de site en datasheet
• https://www.netwerkproduc...025-meter-100-koper-zwart: 100% koper, AWG 26
• https://www.hardwarewebwi...t-6-utp-03m-zwart-cu.html: iets duurder, zou koper moeten zijn maar geen AWG gespecifieerd
• https://www.kabelshop.nl/...151516-i11000-t25054.html: nog duurder, 100% koper en AWG 24

Behalve de vermelde specificaties zijn dit min of meer dezelfde kabels. Welke zouden jullie kiezen? Is het de moeite om meer te betalen?

Ik merk ook dat er meer S/FTP-kabels aangeboden worden dan U/UTP en vaak ook goedkoper. Maakt het overigens uit welke patchkabels ik aankoop? Ik heb gewone UTP-kabel getrokken naar mijn patch panel, kan ik dan gewoon ook S/FTP gebruiken?

Bedankt!

[Techneut]

Voor dergelijke korte kant en klare patchkabeltjes, d.w.z. met aangegoten stekkertjes maakt het hoegenaamd helemaal niets uit, zelfs niet een heel klein beetje. En ook niet het wel of niet S/FTP, als ze wat dunner zijn dan de aanbevolen AWG24 of van vergulde stekkertjes zijn voorzien. Allemaal zaken die geen toegevoegde waarde hebben. Niets op tegen als je gewoon de goedkoopste kiest.

[Maestro.mosjuh]

Sharkware schreef op vrijdag 10 september 2021 @ 14:36:
Hopelijk ben ik hier aan het juiste adres.

In ons (gerenoveerde) huis liggen sinds kort de hier wel bekende Amazon Basic Cat6 kabels (https://www.amazon.de/-/nl/gp/product/B07RM9PDBM). Deze wil ik nu in de WCD afmonteren op basis van keystones.

We hebben voor stopcontacten etc. gekozen voor Busch Jäger, balance SI (https://www.busch-jaeger....erdesign/busch-balance-si).

Ik kom er niet uit welke keystones, welke afdekplaatjes en welk "binnenleven" ik moet kiezen. Hebben jullie tips?

In het online overzicht van Busch Jaeger zie ik alleen Cat6A keystones en die zijn ook nog eens redelijk duur.

Ik heb dit binnenkort (dezelfde materialen voor exact hetzelfde systeem/serie) ook nodig en ben ook op zoek... Ben je er nog uit gekomen? Wat heb je uiteindelijk besteld / gebruikt?

[Sharkware]

Maestro.mosjuh schreef op donderdag 26 mei 2022 @ 20:23:
[...]

Ik heb dit binnenkort (dezelfde materialen voor exact hetzelfde systeem/serie) ook nodig en ben ook op zoek... Ben je er nog uit gekomen? Wat heb je uiteindelijk besteld / gebruikt?

Beetje late reactie, houdt de notificaties de laatste tijd niet zo in de gaten. Uiteindelijk toch voor Rutenbeck Wandcontactdoos gekozen ipv. keystones. Reden weet ik al niet meer, volgens mij vooral omdat het simpeler was en niet duur.

[Len020]

OMX2000 schreef op maandag 14 februari 2022 @ 22:26:
Ik ben eigenlijk op zoek naar goede gekleurde flexibele CAT 6 patch kabels die ik wil gebruiken om verschillende apparaten aan te sluiten. Als ik op Amazon kijk kom ik op uit op kabels van 1aTTack (nergens te vinden of die ook volledig koperen aders gebruiken), Amazon Basics en deleyCon.

Iemand ervaring met 1 ervan?

Ik heb kabels van deleycon

deleyCON 5x 1m RJ45 Patchkabel Set Ethernet-Kabel Netwerkkabel met CAT7 Raw Cable S-FTP PiMF-Afscherming Gigabit LAN-Kabel SFTP-Koper DSL-Switch Router Patchpanel - Zwart https://amzn.eu/d/i4SqE32

Kabels zijn van koper en geen cca.

[Techneut]

Out.of.Control schreef op dinsdag 15 februari 2022 @ 09:12:
@OMX2000 Bij 1aTTack zou ik erg oppassen. Die heb ik ooit besteld, maar bleek CCA te zijn. Op amazon staat iets van 100% koperlegering bij de omschrijving. M.i. een mooi verzinsel om mensen op het verkeerde been te zetten...

Tja, alleen al die woordkeus "100% koperlegering". Een op zich al een enorme lachwekkende tegenstrijdigheid, want 100% koper is gewoon geen legering, nogal dom dus. Trouwens CCA is ook geen legering, maar alleen maar een dun laagje koper op een aluminium kern. Tref je wel meer, dat de reclame jongens weinig of niets afweten van de betreffende techniek en niet op hun gebazel worden gecorrigeerd.

[Andrehj]

Techneut schreef op donderdag 23 juni 2022 @ 12:04:
[...]
Tja, alleen al die woordkeus "100% koperlegering". Een op zich al een enorme lachwekkende tegenstrijdigheid, want 100% koper is gewoon geen legering, nogal dom dus.

Dat is niet dom, maar juist heel slim, want meer correct. Er worden namelijk vaak (in geringe hoeveelheden) legeringselementen aan puur koper toegevoegd om de mechanische eigenschappen te verbeteren, zie bijvoorbeeld dit document, bovenaan pagina 7 (van de PDF).

Als je dan 100% koper in je datasheet of op je website schrijft, krijg je eens in de zoveel tijd weer zo'n wijsneus in je mailbox die je vertelt dat je website niet klopt. Door te melden dat het koper voor de volle 100% uit een koperlegering bestaat klopt de omschrijving ineens wel.

[Out.of.Control]

Alleen was het in dit geval CCA...

[joopv]

Dit doet me er aan denken dat een duitser op ebay.de jarenlang luidspreker kabel verkocht uit "100% reines CCA kupfer!"...

[SaN]

9 jaar geleden, toen ik mijn huis kocht, in de val gelopen, en de slechte kabel gekocht waar dit topic ongeveer mee begonnen is.

Nu dus iets voorzichtiger voor de netwerkupgrade. Ik heb bedacht om thuis gewoon voor een Cat6 f/up kabel te gaan en vond deze Nedis kabel op kabelshop.nl. ik koop 50 meter en de langste stukken die ik aan 1 stuk gebruik zullen 10 a 15 meter zijn.

Is deze zeker weten goed, of hebben jullie een andere tip voor me? Een tientje meer of minder maakt me niet uit, als het dit keer maar goed is..

[ehtweak]

@SaN Da's patchkabel, eigenlijk niet bedoeld als installatiekabel..

't Staat er notabene bij:
Deze Cat6 netwerkkabel met soepele kern is ideaal voor het maken van patchkabels en kan snelheden aan tot 1.000 Mbit/s met een bandbreedte van 250 MHz. Als je kabels in de muur wilt wegwerken adviseren wij kabels met een stugge kern.

[SaN]

ehtweak schreef op donderdag 28 juli 2022 @ 20:56:
@SaN Da's patchkabel, eigenlijk niet bedoeld als installatiekabel..

't Staat er notabene bij:
Deze Cat6 netwerkkabel met soepele kern is ideaal voor het maken van patchkabels en kan snelheden aan tot 1.000 Mbit/s met een bandbreedte van 250 MHz. Als je kabels in de muur wilt wegwerken adviseren wij kabels met een stugge kern.

Ah. Dat is ook wel de bedoeling. De kabel komt boven uit de muur en gaat direct de router in. In de woonkamer komt hij uit de vloer en gaat direct een switch in. Toch bedankt voor de oplettendheid!

[Wachten...]

Toppe schreef op dinsdag 15 februari 2022 @ 06:29:
[...]


FS.com komt hier heel vaak voorbij. Prima kabeltjes tegen een nette prijs.

Zijn er ook Nederlandse webwinkels die een beetje aardige kabels voor een nette prijs aanbieden.
Ik probeer hier in NL gewoon nette kabels te kopen die CU zijn en awg24 of 26 kabels hebben, maar bij enorm veel winkels kan ik maar weinig info vinden. Erg gek eigenlijk dat die informatie maar zelden compleet wordt vermeld.

Het liefst heb ik overigens 6a kabels, aangezien ik over niet al te lang over wil gaan naar een10GB netwerk.

[Toppe]

Wachten... schreef op maandag 24 oktober 2022 @ 20:39:
[...]


Zijn er ook Nederlandse webwinkels die een beetje aardige kabels voor een nette prijs aanbieden.
Ik probeer hier in NL gewoon nette kabels te kopen die CU zijn en awg24 of 26 kabels hebben, maar bij enorm veel winkels kan ik maar weinig info vinden. Erg gek eigenlijk dat die informatie maar zelden compleet wordt vermeld.

Het liefst heb ik overigens 6a kabels, aangezien ik over niet al te lang over wil gaan naar een10GB netwerk.

Ongetwijfeld, wellicht netwerkproducten.com?

Ik heb gewoon een hele lading via FS.com besteld zodat ik altijd wat voorraad heb liggen

[Wachten...]

Toppe schreef op maandag 24 oktober 2022 @ 20:41:
[...]


Ongetwijfeld, wellicht netwerkproducten.com?

Ik heb gewoon een hele lading via FS.com besteld zodat ik altijd wat voorraad heb liggen

Dank voor je snelle reactie. Als ik alleen kijk bij de CAT 6a en dan 24 AWG, dan heb je maar 3 lengtes om uit te kiezen. De 50cm (die ik het meest gebruik) staat er dan niet tussen, of ik moet naar 26 AWG gaan.

Zul je hier veel van merken? Want ik lees hoofdzakelijk om gewoon altijd voor AWG 24 te gaan.

[Toppe]

Wachten... schreef op maandag 24 oktober 2022 @ 20:48:
[...]


Dank voor je snelle reactie. Als ik alleen kijk bij de CAT 6a en dan 24 AWG, dan heb je maar 3 lengtes om uit te kiezen. De 50cm (die ik het meest gebruik) staat er dan niet tussen, of ik moet naar 26 AWG gaan.

Zul je hier veel van merken? Want ik lees hoofdzakelijk om gewoon altijd voor AWG 24 te gaan.

Ze zijn CAT6A gecertificeerd zijn toch? Dan maakt het in mij ogen amper uit. Die certificering krijg je er niet zomaar op.

[Wachten...]

Toppe schreef op maandag 24 oktober 2022 @ 21:10:
[...]


Ze zijn CAT6A gecertificeerd zijn toch? Dan maakt het in mij ogen amper uit. Die certificering krijg je er niet zomaar op.

Het gaat denk ik niet zo zeer om de certificering. Als ik hier een aantal mensen moet geloven, dan moet je gewoon voor AWG 24 gaan. Dus daar ging ik dan even van uit. Als ik dat echter bekijk, dan zijn er maar weinig aanbieders waarbij je 24 AWG hebt / CU (koper) / en nog veel keuze uit lengtes.

[Dyckie]

Als je goede patchkabels wilt hebben moet je zoeken naar het merk ACT. En dan kom je bij Itronics uit. Is een goede professionele verdeler van netwerkmateriaal maar enkel wel voor zakelijke klanten.

[Wachten...]

Dyckie schreef op maandag 24 oktober 2022 @ 21:21:
Als je goede patchkabels wilt hebben moet je zoeken naar het merk ACT. En dan kom je bij Itronics uit. Is een goede professionele verdeler van netwerkmateriaal maar enkel wel voor zakelijke klanten.

Ik zou dan even een account moeten aanmaken daar.

Ik ben eigenlijk wel benieuwd naar de prijzen. Heb jij een account en kun je nagaan wat de prijs van deze kabel is?
https://www.intronics.nl/...2520length%3d0.5%2520m%2f

Ik snap ook als je het niet wilt doen hoor, Maar als de prijzen nou echt belachelijk zijn, dan is het misschien niet zo interessant.

-------------------------------------------------

EDIT: Ik zie nu dat ze de kabels ook verkopen bij netwerkproducten.com
https://www.netwerkproduc...meter-snagless-oranje-act

De prijs valt ook echt wel mee moet ik zeggen. Ik denk dat ik dan maar gewoon voor deze ga. Bedankt voor de tip

[ Voor 15% gewijzigd door Wachten... op 24-10-2022 21:47 ]

[Toppe]

Wachten... schreef op maandag 24 oktober 2022 @ 21:19:
[...]


Het gaat denk ik niet zo zeer om de certificering. Als ik hier een aantal mensen moet geloven, dan moet je gewoon voor AWG 24 gaan. Dus daar ging ik dan even van uit. Als ik dat echter bekijk, dan zijn er maar weinig aanbieders waarbij je 24 AWG hebt / CU (koper) / en nog veel keuze uit lengtes.

Of je nou AWG24 of AWG26 hebt, beide zijn volledig geschikt voor CAT6A.

Soms moet je niet te moeilijk denken en gewoon de knoop doorhakken.

[Dyckie]

Wachten... schreef op maandag 24 oktober 2022 @ 21:42:
[...]


Ik zou dan even een account moeten aanmaken daar.

Ik ben eigenlijk wel benieuwd naar de prijzen. Heb jij een account en kun je nagaan wat de prijs van deze kabel is?
https://www.intronics.nl/...2520length%3d0.5%2520m%2f

Ik snap ook als je het niet wilt doen hoor, Maar als de prijzen nou echt belachelijk zijn, dan is het misschien niet zo interessant.

Nee heb geen account. Bij ons op het werk hebben ze daar wel een login. Wij kopen daar bijna al onze patchkabels die we op de werven gebruiken.

[Wachten...]

Toppe schreef op maandag 24 oktober 2022 @ 21:48:
[...]


Of je nou AWG24 of AWG26 hebt, beide zijn volledig geschikt voor CAT6A.

Soms moet je niet te moeilijk denken en gewoon de knoop doorhakken.

Ik hoop dat ik dat zelf mag bepalen

Ik snap je punt, maar helaas ben ik iemand die soms alles van iets uit wil zoeken en leren.
Nu zit ik even in de patchkabel rabbithole .

Maar ik snap je punt wel hoor, echter wil ik dan weten waar de diminishing returns zit, en waarom sommige mensen bijvoorbeeld echt expliciet aangeven om voor enkel 24 AWG te gaan. Er zal ongetwijfeld een reden van hun kant achter zitten die ik dan probeer te achterhalen. Liever nu wat leren en goed bestellen, dan dat ik volgende week denk....had ik maar.....

[Toppe]

Wachten... schreef op maandag 24 oktober 2022 @ 21:54:
[...]


Ik hoop dat ik dat zelf mag bepalen

Ik snap je punt, maar helaas ben ik iemand die soms alles van iets uit wil zoeken en leren.
Nu zit ik even in de patchkabel rabbithole .

Maar ik snap je punt wel hoor, echter wil ik dan weten waar de diminishing returns zit, en waarom sommige mensen bijvoorbeeld echt expliciet aangeven om voor enkel 24 AWG te gaan. Er zal ongetwijfeld een reden van hun kant achter zitten die ik dan probeer te achterhalen. Liever nu wat leren en goed bestellen, dan dat ik volgende week denk....had ik maar.....

Hun reden is kabel dikte maar een AWG26 kabel is prima geschikt als patchkabel en wordt steeds populairder. Zelfde kwaliteit maar makkelijker te verwerken.

Ik zou zelf eerder voor een gecertificeerde AWG26 kabel gaan dan een ongecertificeerde AWG24. Helemaal omdat die 24’s echt stug zijn.

[Techneut]

Wachten... schreef op maandag 24 oktober 2022 @ 21:54:
[...]


Maar ik snap je punt wel hoor, echter wil ik dan weten waar de diminishing returns zit, en waarom sommige mensen bijvoorbeeld echt expliciet aangeven om voor enkel 24 AWG te gaan.

Dat is vrij eenvoudig. Sommige mensen willen expliciet bepaalde dingen zonder voldoende te begrijpen waarom. Ze hebben die voorkeur wellicht een aantal keren gelezen en nemen dat klakkeloos over. Neem b.v. de vermaledijde CCA. In het algemeen mag het wel duidelijk zijn dat je dat beter niet moet aanschaffen. Maar zelfs daar kun je eigenlijk best wat genuanceerder over denken. Namelijk dat je helemaal niets van alle nadelen ondervindt als het heel korte patchkabels zijn, compleet met fabrieksmatig aangegoten connectors. Als het om een heel groot aantal gaat, kan ik me er iets van voorstellen dat iemand zwicht voor de lagere prijs.
Het zelfde is het geval met AWG24 versus AWG26. Het enige is dat AWG26 dunner is, wat zoals bekend mag zijn enkel betekent dat de maximaal te overbruggen afstand korter is. Maar ook daar mag duidelijk zijn dat dit geen enkele rol speelt bij korte patchkabeltjes.

[Wachten...]

Techneut schreef op maandag 24 oktober 2022 @ 22:30:
[...]
Dat is vrij eenvoudig. Sommige mensen willen expliciet bepaalde dingen zonder voldoende te begrijpen waarom. Ze hebben die voorkeur wellicht een aantal keren gelezen en nemen dat klakkeloos over. Neem b.v. de vermaledijde CCA. In het algemeen mag het wel duidelijk zijn dat je dat beter niet moet aanschaffen. Maar zelfs daar kun je eigenlijk best wat genuanceerder over denken. Namelijk dat je helemaal niets van alle nadelen ondervindt als het heel korte patchkabels zijn, compleet met fabrieksmatig aangegoten connectors. Als het om een heel groot aantal gaat, kan ik me er iets van voorstellen dat iemand zwicht voor de lagere prijs.
Het zelfde is het geval met AWG24 versus AWG26. Het enige is dat AWG26 dunner is, wat zoals bekend mag zijn enkel betekent dat de maximaal te overbruggen afstand korter is. Maar ook daar mag duidelijk zijn dat dit geen enkele rol speelt bij korte patchkabeltjes.

Dank voor je uitgebreide reactie, en ik snap dit volkomen.

Wat versta je overigens over "korte" patchkabels?

[Techneut]

Ik zou net de computer uitschakelen toen ik deze vraag nog zag staan.
Dat zijn kabeltjes voor het verbinden van twee apparaten die dicht bij elkaar staan.

[Wachten...]

Techneut schreef op maandag 24 oktober 2022 @ 22:49:
Ik zou net de computer uitschakelen toen ik deze vraag nog zag staan.
Dat zijn kabeltjes voor het verbinden van twee apparaten die dicht bij elkaar staan.

Wellicht sarcasme?

Ik doelde meer over de maximale lengte van de kabels

[Techneut]

Wachten...,
Dat is onmogelijk exact te zeggen. Als aan alles zorgvuldig wordt voldaan, dan is dit met volledig koper, cat5e en AWG24 ongeveer100 meter. Dat is vanzelfsprekend geen natuurwet waarmee je dat met een formule precies kan berekenen, maar is gebaseerd op gemiddelde ervaringen ermee. Met afwijkingen zoals een hogere AWG-waarde of CCA in plaats van koper mag het duidelijk zijn dat je op die te overbruggen afstand inlevert. Hoeveel dat zal zijn verschilt natuurlijk van geval tot geval. Hooguit is wat je kan verwachten bij benadering te berekenen met de wet van Ohm.
Waar ik het over had met korte kant en klare patchkabels bedoelde ik kabeltjes van hooguit een paar meter zoals die vaak worden meegeleverd bij verschillende netwerkapparatuur. Daar zal je als je het niet weet dit niet aan kunnen zien. En omdat het heel ruim binnen de grenzen ligt van de ervaringen echt niet merken dat het CCA is.

[mcDavid]

Techneut schreef op dinsdag 25 oktober 2022 @ 17:53:
Wachten...,
Dat is onmogelijk exact te zeggen. Als aan alles zorgvuldig wordt voldaan, dan is dit met volledig koper, cat5e en AWG24 ongeveer100 meter. Dat is vanzelfsprekend geen natuurwet waarmee je dat met een formule precies kan berekenen, maar is gebaseerd op gemiddelde ervaringen ermee.

Nou, niet helemaal... het is een genormeerde waarde. Een Cat5e kabel die aan de daartoe gestelde normen voldoet, zal dus zonder meer die 100 meter moeten kunnen overbruggen. Het probleem waaruit dit topic ontstaan is, is dat er kabels op de markt zijn die verkocht worden met een bepaald label, terwijl het helemáál niet aan de bijbehorende norm voldoet. Dan gaat het dus fout.

Ik geloof overigens (zonder het na te zoeken, correct me if i'm wrong) dat die norm ook beschrijft dat van die 100 meter, max. 10 meter door een patchkabel gaat. Daarom kun je dus prima wegkomen met CCA AWG26 patchkabels en nog steeds aan de norm voldoen. Betekent niet dat je 10 van dat soort patchkabels aan elkaar moet maken met connectors, of een rol van dat spul bestellen en er zelf 100 meter lange kabels van maken... Dan zit je niet meer binnen de norm.

In thuisnetwerken kom je overigens zelden aan lengtes van 100 meter. De langste kabel die ik door mijn huis getrokken heb is een meter of 12. In zulke situaties hoef je je echt niet strikt aan allerlei normen te houden om gewoon een goed werkend netwerk te krijgen. Je ziet bijv. vaak dat CAT6A aangeraden wordt, terwijl dat uberhaupt pas meerwaarde biedt t.o.v. CAT6 bij lengtes > 20 meter (in een woonhuis zelden tot nooit van toepassing dus). En in de praktijk zijn de kleine lengtes in een woonhuis zelfs CAT5e kabels nog wel geschikt voor 10GE

[peter-rm]

Die 100m komt origineel vanuit het CSMA/CD (Carrie Sense Multiple Access/Collission Detect) protocol dat vroeger bij bus-achtige en hub netwerken gebruikt werd. in moderne netwerken met (managed) switches zal het waarschijnlijk ook wel voor afstanden groter dan 100m werken. `De beperkende factor wordt dan de demping (AWG24 of AWG26 en skineffect)

[joopv]

Ook in een switched omgeving kan een ethernet verbinding op 10 of 100Mbit half duplex werken en dan is die 100 meter limiet nog steeds van toepassing.

[peter-rm]

@joopv klopt, maar als je netjes 4 aderparen hebt (met ook fatsoenlijke switches) , is de gescheiden TX Rx stroom aannemelijker. die 100m grens had voornamelijk te maken met de propagatietijd en het collission detect mechanisme.

voor de fall-back naar half-duplex is de gehele keten(en de zwakste schakel hierin) van belang, vandaar ook dit topic over de kwaliteit van de bekabling.

[ Voor 25% gewijzigd door peter-rm op 26-10-2022 15:27 . Reden: aanvulling ]

[MR.Harok]

Helaas is de Amazon 300m kabel niet meer leverbaar.

Iemand ervaring met andere kabel/leverancier.

Ga over een paar weken het hele huis voorzien van ethernet. Patchpaneel - wcd (gira).

[lier]

Hoeveel heb je nodig, @MR.Harok? Veel mensen kiezen de Belden die bij Sander Vunderink besteld kan worden:
https://www.sandervunderi...en-cat-6-grijs-7965e.html

[Togi]

Heb zelf begin dit jaar die van Ubiquity besteld (toen was die van Amazon er ook al niet meer)
Scheelde toen 50 euro of zo op die van Belden (maar die Belden was toen slecht leverbaar dus hogere prijzen)
Snelheden zijn gewoon prima

[DedSec85]

Heeft iemand tips voor een goede stranded CAT6 U/UTP kabel (liefst zonder connectoren)?
Ik heb in mijn woning Belden Cat.6 grijs 7965E kabels getrokken en afgemonteerd op wandcontactdozen en een patchpaneel.

Echter moet ik nog wat kabels hebben die vanuit de wandcontactdoos naar m'n PC en tv-meubel lopen enzo.

Ik kan ook nog de Belden 7965E pakken en daar de CAT6 UTP-stekkers met kabeldoorvoer op afmonteren. Volgens dhr. Vunderink zou dat ook met deze stugge kabel geen probleem moeten zijn. Iemand daar ervaring mee? Of toch lekker stranded CAT6 halen?

[marty830]

Ook op zoek naar een goede en betaalbare kabel. Ik kom momenteel uit op Digitus die op Amazon voor rond de 170 euro te bestellen is.

Ik merk twee varianten (cat 6 U-UTP):

Zonder spline: DK-1611

• AWG 24, maar toch zelfde buitendiameter als die met spline?
• POE rated

Met spline: DK-1613

• AWG 23
• POE+ rated

Is er een goede reden om voor de een of de andere te gaan? Ik vermoed dat die zonder spline iets makkelijker hanteerbaar is? Die met spline is mogelijk beter geschikt om grotere vermogens leveren?

Verder goede kabels? Ik zag de DK-1611 al in een eerdere post staan, al stond die daar als AWG23 gespecifieerd...

[AtRi]

https://www.sandervunderi...en-cat-6-grijs-7965e.html

[yorn]

Heb in het verleden deze kabel gekocht : Goobay 305m Cat.6 S/FTP netwerkkabel Grijs Cat6
Max nr: 4359050 | EAN: 4040849956966 | Fabrikant : Goobay | Type: 95696 bij MAXICT.
Moest wegens omstandigheden op zeer korte termijn 600 meter kabel hebben, anders had ik hier niet voor gekozen.
Maar helaas is deze kabel heel slecht. Lengtes boven de 50 meter vallen vaak terug op 100 of zelfs 10 Mbit.

En voor buiten kabels kan ik wel de Ubiquiti (ToughCable (Pro)) kabels adviseren. Velen honderden meters van gebruikt zonder enige problemen. Ook voor afstanden tot en met 100 meter.

[ehtweak]

@yorn Da's ook een CCA kabel...

[vanaalten]

ehtweak schreef op zaterdag 4 februari 2023 @ 14:07:
@yorn Da's ook een CCA kabel...

Voor de zekerheid (want ik kan je reactie op verschillende manieren interpreteren):
Die Goobay is CCA, die van Ubiquity is puur koperen aders.

[Dimachaerus]

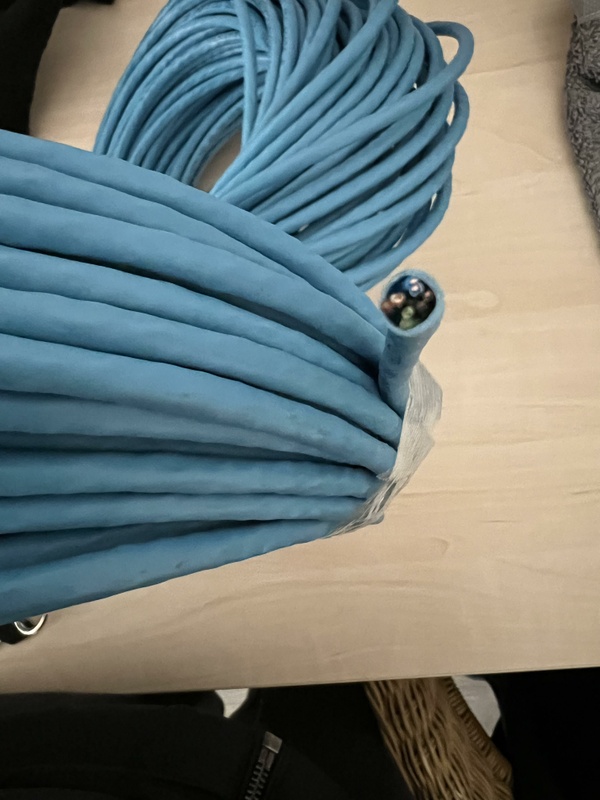

Ik heb een draka uc400 cat 6 netwerkkabel gekocht maar het is mij niet duidelijk of dit een soepel of stugge kern betreft. Weet iemand wat voor kern deze kabel heeft?

[vanaalten]

Ik zou een vaste (stugge) kern verwachten, maar: je hebt de kabel al, gok ik? Waarom niet een centimeter van de kabel strippen tot je bij het koper bent, dan zie je vanzelf of je enkel een dikke ader hebt of dat die is opgebouwd uit vele haarfijne adertjes.

[Dimachaerus]

vanaalten schreef op dinsdag 14 februari 2023 @ 12:32:
Ik zou een vaste (stugge) kern verwachten, maar: je hebt de kabel al, gok ik? Waarom niet een centimeter van de kabel strippen tot je bij het koper bent, dan zie je vanzelf of je enkel een dikke ader hebt of dat die is opgebouwd uit vele haarfijne adertjes.

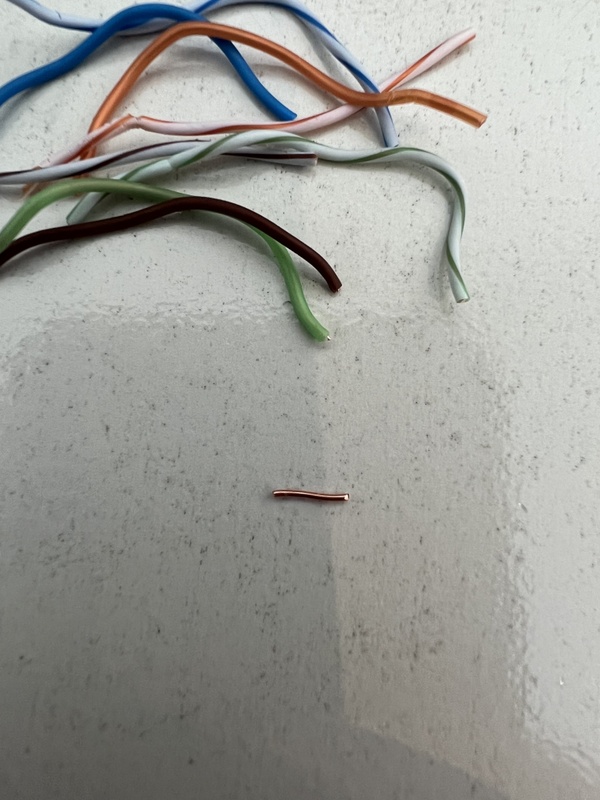

na het strippen van de kabel kom ik op dit dunne koperdraadje uit. Maar dit is dan een stugge kern neem ik aan?

[My-life]

@Dimachaerus Ja, dat is een stugge kern.

[Greatsword]

Hebben jullie nog Cat6 patchkabels die je kan aanbevelen van tussen de 10-20m of zouden jullie die ook op rol kopen en dan afmonteren?

Normaliter zou ik stugge kabel door de loze leidingen laten trekken maar die zijn er helaas niet op de locatie. Zit er nu dus over na te denken om dubbele cat6 patch achter holle plinten weg te werken waarvan 1 dan als backup zal dienen

[vanaalten]

Greatsword schreef op woensdag 1 maart 2023 @ 19:42:
Hebben jullie nog Cat6 patchkabels die je kan aanbevelen van tussen de 10-20m of zouden jullie die ook op rol kopen en dan afmonteren?

Normaliter zou ik stugge kabel door de loze leidingen laten trekken maar die zijn er helaas niet op de locatie. Zit er nu dus over na te denken om dubbele cat6 patch achter holle plinten weg te werken waarvan 1 dan als backup zal dienen

Ik zou dan denk ik eerder overwegen om stugge kabel achter die plint weg te werken en aan beide kanten afmonteren in een opbouwdoos. Vaste bekabeling = stugge kabel.

[BlackRageNL]

Ik ben bezig met de verbouwing van een jaren 90 woning, er was totaal geen data bekabeling aanwezig. Nu wil ik van de woonkamer naar de meterkast vier kabels aanleggen voor tv etc. Daarvoor heb ik deze kabel op het oog; https://www.utp-kabel.nl/...l-op-rol-stug-pe-fca.html Omdat de kabel door de kruipruimte zal lopen leek deze mij beter geschikt. Ik zal deze ook gebruiken tussen de verbinding van de meterkast en de patchkast die ik op zolder plaats.

Voor overige kabels in huis ben ik voornemens om de volgende te gebruiken; https://www.utp-kabel.nl/...-op-rol-stug-pvc-eca.html
Denk dan aan de slaapkamers, thuiskantoren etc. Belangrijk detail is dat de netwerkkabels allemaal een eigenpijp (twee kabels) hebben maar wel afgemonteerd worden in een vijfvoudige inbouwdoos waar van 4 in gebruik voor elektra.

Is iemand bekend met het merk en de kwaliteit van deze kabels?

[IJskonijn22]

@BlackRageNL Ik denk dat je beter in de kruipruimte een mantelbuis van bijvoorbeeld 40mm kunt leggen en dan daar normale cat6 in. Dan kun je gewoon bij 1 soort blijven, Belden 7965e.
Dat overal gebruiken, altijd goed.

[Dyckie]

BlackRageNL schreef op vrijdag 3 maart 2023 @ 10:58:
Ik ben bezig met de verbouwing van een jaren 90 woning, er was totaal geen data bekabeling aanwezig. Nu wil ik van de woonkamer naar de meterkast vier kabels aanleggen voor tv etc. Daarvoor heb ik deze kabel op het oog; https://www.utp-kabel.nl/...l-op-rol-stug-pe-fca.html Omdat de kabel door de kruipruimte zal lopen leek deze mij beter geschikt. Ik zal deze ook gebruiken tussen de verbinding van de meterkast en de patchkast die ik op zolder plaats.

Voor overige kabels in huis ben ik voornemens om de volgende te gebruiken; https://www.utp-kabel.nl/...-op-rol-stug-pvc-eca.html
Denk dan aan de slaapkamers, thuiskantoren etc. Belangrijk detail is dat de netwerkkabels allemaal een eigenpijp (twee kabels) hebben maar wel afgemonteerd worden in een vijfvoudige inbouwdoos waar van 4 in gebruik voor elektra.

Is iemand bekend met het merk en de kwaliteit van deze kabels?

Ik snap niet dat jullie kabels met CPR klasse Fca en Eca gebruiken en in bundel leggen. Hier in België is dit verboden sinds dat er een nieuw arei in 2020 uit gekomen is. Of tellen de CPR regels bij jullie niet.

[Sine]

Dyckie schreef op vrijdag 3 maart 2023 @ 17:17:
[...]


Ik snap niet dat jullie kabels met CPR klasse Fca en Eca gebruiken en in bundel leggen. Hier in België is dit verboden sinds dat er een nieuw arei in 2020 uit gekomen is. Of tellen de CPR regels bij jullie niet.

Gaat het arei zich ook al bemoeien met netwerk installaties?

In Nederland heb je de NEN1010, en een bouwbesluit. Beiden zijn geen wet zoals het AREI dat wel is. Er komt hier ook geen keurder kijken hoe je installatie er bij hangt, zelfs niet bij nieuwbouw.

Dus kort door de bocht mag je als thuis hobby bob aanklooien wat je wilt.

[ Voor 48% gewijzigd door Sine op 05-03-2023 12:31 ]

[ijske]

op wetgeving niveau.. ik vind brandklasse labeling CCA, en materiaalkeuzelabeling CCA zeer verwarrend ...

[Dyckie]

Sine schreef op zondag 5 maart 2023 @ 12:29:
[...]


Gaat het arei zich ook al bemoeien met netwerk installaties?

In Nederland heb je de NEN1010, en een bouwbesluit. Beiden zijn geen wet zoals het AREI dat wel is. Er komt hier ook geen keurder kijken hoe je installatie er bij hangt, zelfs niet bij nieuwbouw.

Dus kort door de bocht mag je als thuis hobby bob aanklooien wat je wilt.

CPR is wel een Europese wetgeving dus moet ieder Europees land volgen.

Lees hier ook maar eens: https://www.simac.com/nl/...bels-hoort-u-te-gebruiken

[ Voor 11% gewijzigd door Dyckie op 05-03-2023 13:20 ]

[Techneut]

Dyckie schreef op vrijdag 3 maart 2023 @ 17:17:
[...]


Ik snap niet dat jullie kabels met CPR klasse Fca en Eca gebruiken en in bundel leggen. Hier in België is dit verboden sinds dat er een nieuw arei in 2020 uit gekomen is. Of tellen de CPR regels bij jullie niet.

Ik wist niet wat arei betekent, heb het dus even opgezocht en gezien wat ik vermoedde, dat het een equivalent is van onze NEN1010, dus zoals de volledige titel luidt "Veiligheidsvoorschriften voor elektrische laagspanningsinstallaties" of ondertitel "Installatevoorschriften". Dus heel kort en eenvoudig samengevat onze 230/400V installaties. Dat in België dat instituut ook regels geeft aan deze netwerken verbaast me dan ook. Is dit werkelijk het geval? Signaalkabeltjes dus van hooguit een paar volt? Dat valt onder de categorie signaalkabels. Of gaat het enkel over het in één bundel leggen met laagspanningskabels zoals in kabelgoten?

[Dyckie]

Techneut schreef op zondag 5 maart 2023 @ 13:39:
[...]
Ik wist niet wat arei betekent, heb het dus even opgezocht en gezien wat ik vermoedde, dat het een equivalent is van onze NEN1010, dus zoals de volledige titel luidt "Veiligheidsvoorschriften voor elektrische laagspanningsinstallaties" of ondertitel "Installatevoorschriften". Dus heel kort en eenvoudig samengevat onze 230/400V installaties. Dat in België dat instituut ook regels geeft aan deze netwerken verbaast me dan ook. Is dit werkelijk het geval? Signaalkabeltjes dus van hooguit een paar volt? Dat valt onder de categorie signaalkabels. Of gaat het enkel over het in één bundel leggen met laagspanningskabels zoals in kabelgoten?

Dan moet je NEN8012 opzoeken.

[Sine]

Dyckie schreef op zondag 5 maart 2023 @ 13:17:
[...]


CPR is wel een Europese wetgeving dus moet ieder Europees land volgen.

Lees hier ook maar eens: https://www.simac.com/nl/...bels-hoort-u-te-gebruiken

Ah, de NEN gaat zich er ook mee bemoeien.

Maar dan nog heeft het voor de (NL) thuis klusser niet interessant, die hoeft zich niet te conformeren aan het bouwbesluit.
Voor een installateur/nieuwbouw is het wellicht een ander verhaal, ik ben geen jurist

Techneut schreef op zondag 5 maart 2023 @ 13:39:
[...]
Ik wist niet wat arei betekent, heb het dus even opgezocht en gezien wat ik vermoedde, dat het een equivalent is van onze NEN1010,

Met het verschil dat het in BE een wetsartikel is en je je er dus dwingend aan te houden hebt (en er ook op gecontroleerd wordt) In NL is het nog net wat vrijblijvender, want de NEN is een norm, geen wet.

[Dyckie]

CPR is wettelijk in het bouwbesluit vast gelegd. Dus is ook een wet die in Nederland gevolgd moet worden.

Vanaf 1 juli 2020 worden minimale prestatie-eisen voor brand- en rookgedrag van kabels wettelijk vastgelegd in het Bouwbesluit 2012. Daarmee worden de CPR-brandveiligheidseisen van kabels aangescherpt. De wijziging houdt concreet in dat voor kabels met brandklasse Dca de rookclassificatie aangescherpt wordt van S3 naar S2. Zo voldoet ook Nederland aan de gestelde EU-regels om minimale eisen voor brandgedrag van bouwproducten vast te leggen in de wetgeving.

Denk dat er iemand best eens de regelgeving in Nederland hiervoor op zoek voor de thuis hobby-bob.

[ Voor 8% gewijzigd door Dyckie op 05-03-2023 14:31 ]

[Sine]

Alleen hoeft de thuis hobby-bob zich daar niet aan te houden

Of dat al dan niet verstandig is is een andere vraag.

-edit-
@Dyckie, Doe je best

[ Voor 13% gewijzigd door Sine op 05-03-2023 14:40 ]

[Greatsword]

Greatsword schreef op woensdag 1 maart 2023 @ 19:42:
Hebben jullie nog Cat6 patchkabels die je kan aanbevelen van tussen de 10-20m of zouden jullie die ook op rol kopen en dan afmonteren?

Normaliter zou ik stugge kabel door de loze leidingen laten trekken maar die zijn er helaas niet op de locatie. Zit er nu dus over na te denken om dubbele cat6 patch achter holle plinten weg te werken waarvan 1 dan als backup zal dienen

vanaalten schreef op donderdag 2 maart 2023 @ 07:55:
[...]

Ik zou dan denk ik eerder overwegen om stugge kabel achter die plint weg te werken en aan beide kanten afmonteren in een opbouwdoos. Vaste bekabeling = stugge kabel.

Situatie blijkt toch iets anders te zijn, er zijn namelijk wel loze leidingen maar die komen uit in het plafond in plaats van op stopcontact hoogte zoals ik gewend ben. (Was een nieuwbouw optie voor elektra t.b.v. gordijnen)

Nu komt het, er moeten een paar camera's en Acces Points komen (via PoE) aan het plafond. In dat geval ontkom ik er dan toch niet aan om voor soepele kabel te gaan zodat die direct op UTP / RJ45 kan worden afgemonteerd? Gemiddelde lengte zal denk tussen de 10-25m zijn.

Ben op deze 2 kabels uitgekomen, is de 1 nog beter dan de andere of iemand nog een andere suggestie?

https://www.patchkast.nl/...p-rol-soepel-pvc-fca.html
https://www.netwerkkabel....oepel-305m-100-koper.html

[ Voor 4% gewijzigd door Greatsword op 06-03-2023 19:19 ]

[Dyckie]

Sine schreef op zondag 5 maart 2023 @ 14:29:
Alleen hoeft de thuis hobby-bob zich daar niet aan te houden

Of dat al dan niet verstandig is is een andere vraag.

-edit-
@Dyckie, Doe je best

Hier heb je de tekst en kun je het zelf opzoeken.

Artikel 2.69a. Elektrische leidingen en pijpisolatieNaar Nota van toelichtingNaar aansturingsartikelToon leden van toepassing en grenswaarden voor artikel 2.69a1.

In afwijking van artikel 2.67 geldt voor een elektrische leiding die grenst aan de binnenlucht:

a.



in extra beschermde vluchtroutes rookklasse s1(ca) en in overige ruimten rookklasse s2(ca), beide bepaald volgens NEN-EN 13501-6; en

b.



de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-6.

2.

In afwijking van artikel 2.67 geldt voor pijpisolatie die grenst aan de binnenlucht:

a.



in extra beschermde vluchtroutes rookklasse s1(L) en in overige ruimten rookklasse s2(L)), beide bepaald volgens NEN-EN 13501-1; en

b.



de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-1.

3.

In afwijking van artikel 2.68 geldt voor een elektrische leiding die grenst aan de buitenlucht de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-6.

4.

In afwijking van artikel 2.68 geldt voor pijpisolatie die grenst aan de buitenlucht de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-1.

https://rijksoverheid.bou...012/hfd2/afd2-9?#art2.69a

[Sine]

@Dyckie
Super, voor de installateur en of huizenbouwer.

Jan met de schroevendraaier die even een UTP-tje (of 25, we blijven tweakers) naar zolder wilt gooien zal dat echt he-le-maal worst wezen, meer zeg ik niet.

[ Voor 23% gewijzigd door Sine op 06-03-2023 20:49 ]

[Techneut]

Dyckie schreef op maandag 6 maart 2023 @ 20:36:
[...]
Hier heb je de tekst en kun je het zelf opzoeken.
Artikel 2.69a. Elektrische leidingen en pijpisolatieNaar Nota van toelichtingNaar aansturingsartikelToon leden van toepassing en grenswaarden voor artikel 2.69a1.
In afwijking van artikel 2.67 geldt voor een elektrische leiding die grenst aan de binnenlucht:
a.
in extra beschermde vluchtroutes rookklasse s1(ca) en in overige ruimten rookklasse s2(ca), beide bepaald volgens NEN-EN 13501-6; en
b.
de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-6.
2.
In afwijking van artikel 2.67 geldt voor pijpisolatie die grenst aan de binnenlucht:
a.
in extra beschermde vluchtroutes rookklasse s1(L) en in overige ruimten rookklasse s2(L)), beide bepaald volgens NEN-EN 13501-1; en
b.
de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-1.
3.
In afwijking van artikel 2.68 geldt voor een elektrische leiding die grenst aan de buitenlucht de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-6.
4.
In afwijking van artikel 2.68 geldt voor pijpisolatie die grenst aan de buitenlucht de in tabel 2.66 aangegeven brandklasse, bepaald volgens NEN-EN 13501-1.
https://rijksoverheid.bou...012/hfd2/afd2-9?#art2.69a

Heel interessant die voorschriften. Maar die gelden allemaal voor elektrische leidingen, Vallen netwerkkabels daar niet helemaal buiten? Want welke risico's (gevaren) zouden het niet volgen van die regels, zoals die m.b.t. slagvaste kunnen hebben? Ik bedoel dat degelijkheid enkel maar in mijn eigen belang is, met andere woorden, dat problemen alleen maar lastig zijn, meer niet.

[ Voor 3% gewijzigd door Techneut op 07-03-2023 12:55 ]

[vanaalten]

Greatsword schreef op maandag 6 maart 2023 @ 19:14:
Nu komt het, er moeten een paar camera's en Acces Points komen (via PoE) aan het plafond. In dat geval ontkom ik er dan toch niet aan om voor soepele kabel te gaan zodat die direct op UTP / RJ45 kan worden afgemonteerd? Gemiddelde lengte zal denk tussen de 10-25m zijn.

Kan gewoon met stugge kabel en dan connectors die daarvoor geschikt zijn.

Aantal maanden geleden had ik iets soortgelijks, bewakingscamera bij de voordeur en een stugge CAT6 kabel waar een connector aan moest. Nou ben ik wat eigenwijs en probeerde er gewoon een connector aan te knijpen die er geschikt voor zou moeten zijn, met een RJ45 knijptang, maar wilde maar geen betrouwbare verbinding maken.

Uiteindelijk deze gekocht: https://www.praxis.nl/ger...lig-klapmodel-2st/5281852
...geen tang voor nodig, stekker is een soort van mini-LSA-strook, dus stugge kabels op de juiste plek leggen en stekker dichtdrukken.

[MisterD81]

Ik wil vanuit de meterkast naar zolder een dubbele netwerkkabel leggen. Helaas kan ik niet via een rechtstreekse route, maar moet ik eerst door de kruipruimte, via een leidingingenschacht om naar de zolder te komen. De afstand zal +/- 26 meter zijn. Een groot gedeelte van het traject ligt langs een 3/4" buis met daarin de kabel voor de zonnepanelen.
Inmiddels heb ik voor een groot gedeelte al 5/8" loze leiding liggen. Nu wil ik deze echter gaan voorzien van een netwerkkabel.
Ik zat zelf te denken aan de Logilink CPV0054. welke CAT7 is.
AWG 26, volledige koperen kern. 600MHz tot 60Meter

Performance: Cat.7 600MHz ClassEA up to 60 m
Standards: ISO/IEC 11801, EN 50173, EN 50575
Application: Ethernet up to 10GBase-T, ISDN, PoE, PoE+
Conductor: Bare copper wire Ø 0.4 mm AWG26
Shielding: 4 individually screened pairs (PIMF), copper braid (tinned)
Sheath: LSZH, Ø 6.2 mm outer cable diameter
Fire Protection Class: Eca (EN50575:2014/A1:2016)
Color of cable sheath: white

CPV0054

Is dat wat? Of kunnen jullie iets anders aanbevelen. Het hoeft wat mij betreft niet per se CAT7 te zijn. Met CAT6(A) kan ik ook leven.
Aan de ene kant ga ik deze afmonteren met een wandcontactdoos. De andere kant zal voorzien worden van een RJ-45 stekker.

[Dyckie]

MisterD81 schreef op maandag 20 maart 2023 @ 12:32:
Ik wil vanuit de meterkast naar zolder een dubbele netwerkkabel leggen. Helaas kan ik niet via een rechtstreekse route, maar moet ik eerst door de kruipruimte, via een leidingingenschacht om naar de zolder te komen. De afstand zal +/- 26 meter zijn. Een groot gedeelte van het traject ligt langs een 3/4" buis met daarin de kabel voor de zonnepanelen.
Inmiddels heb ik voor een groot gedeelte al 5/8" loze leiding liggen. Nu wil ik deze echter gaan voorzien van een netwerkkabel.
Ik zat zelf te denken aan de Logilink CPV0054. welke CAT7 is.
AWG 26, volledige koperen kern. 600MHz tot 60Meter

Performance: Cat.7 600MHz ClassEA up to 60 m
Standards: ISO/IEC 11801, EN 50173, EN 50575
Application: Ethernet up to 10GBase-T, ISDN, PoE, PoE+
Conductor: Bare copper wire Ø 0.4 mm AWG26
Shielding: 4 individually screened pairs (PIMF), copper braid (tinned)
Sheath: LSZH, Ø 6.2 mm outer cable diameter
Fire Protection Class: Eca (EN50575:2014/A1:2016)
Color of cable sheath: white

CPV0054

Is dat wat? Of kunnen jullie iets anders aanbevelen. Het hoeft wat mij betreft niet per se CAT7 te zijn. Met CAT6(A) kan ik ook leven.
Aan de ene kant ga ik deze afmonteren met een wandcontactdoos. De andere kant zal voorzien worden van een RJ-45 stekker.

Clase EA is Cat6A dus iets klopt er niet met u kabel.

[MisterD81]

Dyckie schreef op maandag 20 maart 2023 @ 13:16:
[...]


Clase EA is Cat6A dus iets klopt er niet met u kabel.

Hier de link naar de fabrikant, en de datasheet.

Datasheet benoemd toch echt CAT7...

[fopjurist]

MisterD81 schreef op maandag 20 maart 2023 @ 13:31:
[...]


Hier de link naar de fabrikant, en de datasheet.

Datasheet benoemd toch echt CAT7...

De datasheet belooft:

Performance: Cat.7 600MHz ClassEA up to 60m

Zoals Dyckie opmerkte gaat Cat 7 niet samen met ClassEA maar de toevoeging "up to 60 m" is ook opmerkelijk. De aders zijn te dun voor langere afstanden (26AWG). De afscherming om elk aderpaar heeft wat weg van Cat 7 maar qua performance is deze kabel niet beter (maar mogelijk wel slechter) dan Cat 6.

Voor Cat7 heb je GG45 connectors of TERA connectors nodig (instructiefilmpje). Cat6a is een stuk makkelijker maar Cat 6 volstaat bij jouw afstand ook. De Belden 7965e wordt in dit topic vaak aangeraden. Belden is een uitstekend merk.

Aan de ene kant ga ik deze afmonteren met een wandcontactdoos. De andere kant zal voorzien worden van een RJ-45 stekker.

Kijk even of je stekkertjes geschikt zijn voor solid cable.

[Freee!!]

fopjurist schreef op maandag 20 maart 2023 @ 14:27:
[...]
Kijk even of je stekkertjes geschikt zijn voor solid cable.

En zorg, dat je een kabeltester bij de hand hebt (vooral voor dat zelfgeknepen stekkertje), scheelt een hoop problemen achteraf.

[vanaalten]

MisterD81 schreef op maandag 20 maart 2023 @ 12:32:
Aan de ene kant ga ik deze afmonteren met een wandcontactdoos. De andere kant zal voorzien worden van een RJ-45 stekker.

Als het even kan zou ik beide kanten op een wandcontactdoos afmonteren. Vaste kern kabel wil je bij voorkeur op een vaste aansluiting hebben, niet een losse kabel die beweegt, knel komt te zitten en draadbreukjes krijgt. Wandcontactdoos aan beide kanten en patchkabel vanaf wandcontactdoos naar de apparaten.

[MisterD81]

vanaalten schreef op maandag 20 maart 2023 @ 15:57:
[...]

Als het even kan zou ik beide kanten op een wandcontactdoos afmonteren. Vaste kern kabel wil je bij voorkeur op een vaste aansluiting hebben, niet een losse kabel die beweegt, knel komt te zitten en draadbreukjes krijgt. Wandcontactdoos aan beide kanten en patchkabel vanaf wandcontactdoos naar de apparaten.

Ga ik overwegen. Je hebt inderdaad kleine patchpaneeltjes. Voor mij zou een paneel met 5 patches volstaan.


Omdat ik langs een elektrabuis ga met daarin 230V, is het dan nog aan te bevelen om voor S/FTP te gaan, of is gewone UTP ook goed voor die lengte?

[c-nan]

Vanuit de meterkast ga ik de kruipruimte in, vandaar naar de achtergevel, door de achtergevel ga ik 200mm diep naar de berging 10 meter verder op. Dit alles in een (flexibele) PVC buis. Totale lengte +/- 20 meter.

Ik heb dit gevonden: https://www.utp-kabel.nl/...l-op-rol-stug-pe-fca.html
Ik vind het redelijk prijzig, maar kan niet zo snel iets goedkopers vinden.

Soms lees ik dat kabels niet PoE geschikt zijn, wanneer is dat? Is bovenstaande kabel dat wel?

Dit is al (veel) goedkoper: https://www.utp-kabel.nl/...op-rol-stug-lszh-eca.html
Voldoet dit ook?

[ Voor 10% gewijzigd door c-nan op 28-03-2023 09:09 ]

[IJskonijn22]

c-nan schreef op dinsdag 28 maart 2023 @ 09:07:
Vanuit de meterkast ga ik de kruipruimte in, vandaar naar de achtergevel, door de achtergevel ga ik 200mm diep naar de berging 10 meter verder op. Dit alles in een (flexibele) PVC buis. Totale lengte +/- 20 meter.

Ik heb dit gevonden: https://www.utp-kabel.nl/...l-op-rol-stug-pe-fca.html
Ik vind het redelijk prijzig, maar kan niet zo snel iets goedkopers vinden.

Soms lees ik dat kabels niet PoE geschikt zijn, wanneer is dat? Is bovenstaande kabel dat wel?

Dit is al (veel) goedkoper: https://www.utp-kabel.nl/...op-rol-stug-lszh-eca.html
Voldoet dit ook?

Neem UTP, dus zonder afscherming. Dat werkt makkelijker.
Monteer het af met keystones/wcds/patchpanelen.
Neem ook liever gewone pvc buis ipv flex, werkt ook veel makkelijker.

Bijvoorbeeld deze kabel. Is 100% koper, stugge kern en UTP:
https://www.utp-kabel.nl/danicom-cat6-utp-50m-op-rol-stug-lszh-eca.html

[cacao70]

Hi,

Voor mijn nieuwe appartement ( ~93m) ben ik bezig met een offerte met de afbouwer. Hieronder valt het aanleggen van elektra voor inbouw spots en het trekken van 3 kabels tbv access points (elk in een aparte ruimte). Ik wil ervoor zorgen dat ik in ieder geval communiceer welke eigenschappen ik wil voor de kabel.
De loze leidingen in plafond/muren zijn 19mm flexbuizen.

Waar ik over uit ben:

• CAT 6A
• Stug / installatiekabel
• 100% koper ; ivm PoE voor access points

Ik vraag mij nog het volgende af, wellicht kunnen jullie mij adviseren:

• Ik kwam in het topic nog AWG waardes voorbij. Ik moet zeggen dat ik niet weet wat er in mijn situatie van toepassing is en wat ruim voldoende is.
• Ivm plafondverlaging en aansluitingen tbv driver voor de spots vraag ik mij af of de utp kabel shielded moet zijn. De AP zal op een iets andere plek komen te staan dan de plek van de loze leiding. Weet niet of het "kruizen" van de buizen van enige invloed is eventueel.
• De uiteinde in de meterkast wil ik uiteindelijk gaan aansluiten op een patch paneel. Is jouw voorkeur met keystones of punchdown?

[Ben(V)]

Cat 6A is nutteloos, neem gewoon cat6 U/UTP awg 23.
Shielded is ook nutteloos, de twist van de aders heft elke storing van buiten zeer effectief op.

Keystone of punchdown maakt niets uit, kwestie van wat je handiger, mooier of goedkoper vind.

[Freee!!]

cacao70 schreef op donderdag 30 maart 2023 @ 10:56:
[...]
De loze leidingen in plafond/muren zijn 19mm flexbuizen.

Indien enigszins mogelijk flexbuizen vermijden, het is zacht gezegd niet fijn om daar kabels doorheen te krijgen.

[cacao70]

Ben(V) schreef op donderdag 30 maart 2023 @ 14:26:
Cat 6A is nutteloos, neem gewoon cat6 U/UTP awg 23.
Shielded is ook nutteloos, de twist van de aders heft elke storing van buiten zeer effectief op.

Keystone of punchdown maakt niets uit, kwestie van wat je handiger, mooier of goedkoper vind.

Zou je kunnen toelichten waarom dit nutteloos is? Heb je er geen profijt van op de lange termijn voor de interne netwerk communicatie? Ik laat nu 3 kabels trekken voor de AP’s, maar uiteindelijk zal ik ook kabels trekken voor apparatuur die ik bekabeld heb (NAS, PC, Apple TV, etc.). Eveneens als de 23 AWG.

[Techneut]

cacao70,
Ik geef aan Ben zelf de eer om te vertellen waarom hij dit vindt. Ik volsta met te zeggen dat ik het helemaal eens met hem ben. Voor me zelf zou dat, als ik ooit opnieuw zou moeten beginnen, het nadeel zijn dat het lastiger is om er mee te werken. En dat het beetje hoger prestagevermogen ervan, wat je volgens mij nooit nodig zal hebben in een huisinstallatie met de betrekkelijk korte afstanden en nauwelijks storende invloeden, niet opweegt tegen dit nadeel.

[cacao70]

Techneut schreef op donderdag 30 maart 2023 @ 18:14:
cacao70,
Ik geef aan Ben zelf de eer om te vertellen waarom hij dit vindt. Ik volsta met te zeggen dat ik het helemaal eens met hem ben. Voor me zelf zou dat, als ik ooit opnieuw zou moeten beginnen, het nadeel zijn dat het lastiger is om er mee te werken. En dat het beetje hoger prestagevermogen ervan, wat je volgens mij nooit nodig zal hebben in een huisinstallatie met de betrekkelijk korte afstanden en nauwelijks storende invloeden, niet opweegt tegen dit nadeel.

Jazeker. Ben het niet oneens. Ik wil het graag goed begrijpen. Ik kan inderdaad wel meekomen mbt dat CAT 6 voldoende is, mits kabellengte < 100m. Ik vraag mij dan af wat het “toekomst bestendigheid” argument betekent in de praktijk wat ik weleens lees voor CAT 6A. En natuurlijk ook de AWG waarde.

[Ben(V)]

Als het over toekomst bestendig gaat gebruik je Cat 6, voor de huidige 1Gbps snelheden is Cat 5e voldoende

Cat 6 kan tot lengtes van 55m een snelheid van 10Gbps aan en in een normaal huis kom je nooit aan 55m kabel lengtes.

Nadeel van Cat 6A is dat het dikker en stugger is dus minder kabel per buis en veel moeilijker te trekken als er bochten in het traject zitten.

Kortom geen voordelen voor Cat 6A maar wel nadelen.

Afscherming is compleet overbodig, dat is alleen zinvol in gebouwen bekabeling waar de netwerkkabels in grote bossen bij elkaar liggen en ze elkaar kunnen beïnvloeden via de zogenaamde "Alien Next" storing.
Maar dat kan in een thuissituatie nooit optreden.

De dikte van de aders (de AWG waarde) is voornamelijk van belang voor POE, daar moet je niet te dunne aders voor nemen dus gewoon AWG 23 nemen en geen AWG 24 of nog dunner.

Ps : Geen enkele netwerkkabel mag langer dan 100m zijn dus ook Cat 6a niet.

[Dyckie]

Ben(V) schreef op donderdag 30 maart 2023 @ 19:15:
Als het over toekomst bestendig gaat gebruik je Cat 6, voor de huidige 1Gbps snelheden is Cat 5e voldoende

Cat 6 kan tot lengtes van 55m een snelheid van 10Gbps aan en in een normaal huis kom je nooit aan 55m kabel lengtes.

Nadeel van Cat 6A is dat het dikker en stugger is dus minder kabel per buis en veel moeilijker te trekken als er bochten in het traject zitten.

Kortom geen voordelen voor Cat 6A maar wel nadelen.

Afscherming is compleet overbodig, dat is alleen zinvol in gebouwen bekabeling waar de netwerkkabels in grote bossen bij elkaar liggen en ze elkaar kunnen beïnvloeden via de zogenaamde "Alien Next" storing.
Maar dat kan in een thuissituatie nooit optreden.

De dikte van de aders (de AWG waarde) is voornamelijk van belang voor POE, daar moet je niet te dunne aders voor nemen dus gewoon AWG 23 nemen en geen AWG 24 of nog dunner.

Ps : Geen enkele netwerkkabel mag langer dan 100m zijn dus ook Cat 6a niet.

@Ben(V) kabel die je legt mag max 90m zijn. En met patchkabels dan 100m en normen zijn er nog niet voor 10Gbps over Cat6. Norm spreekt van max 5Gbps op Cat6 kabel.

[cacao70]

Ben(V) schreef op donderdag 30 maart 2023 @ 19:15:
Als het over toekomst bestendig gaat gebruik je Cat 6, voor de huidige 1Gbps snelheden is Cat 5e voldoende

Cat 6 kan tot lengtes van 55m een snelheid van 10Gbps aan en in een normaal huis kom je nooit aan 55m kabel lengtes.

Nadeel van Cat 6A is dat het dikker en stugger is dus minder kabel per buis en veel moeilijker te trekken als er bochten in het traject zitten.

Kortom geen voordelen voor Cat 6A maar wel nadelen.

Afscherming is compleet overbodig, dat is alleen zinvol in gebouwen bekabeling waar de netwerkkabels in grote bossen bij elkaar liggen en ze elkaar kunnen beïnvloeden via de zogenaamde "Alien Next" storing.
Maar dat kan in een thuissituatie nooit optreden.

De dikte van de aders (de AWG waarde) is voornamelijk van belang voor POE, daar moet je niet te dunne aders voor nemen dus gewoon AWG 23 nemen en geen AWG 24 of nog dunner.

Ps : Geen enkele netwerkkabel mag langer dan 100m zijn dus ook Cat 6a niet.

Thanks! Verhelderend! Adviseer je voor de kabels die ik wil trekken door de wanden (non PoE) van verschillende ruimten wel AWG 24? Ik wil namelijk 2 kabels per buis trekken.

[Ben(V)]

Cat 6 u/utp kan over het algemeen wel met twee door een buis.
AWG 24 zal voor de kabel diameter nauwelijks verschil maken, maar is ook te gebruiken en valt binnen de norm.

Als je slim bent laat je 19mm buis aanleggen in plaats van de standaard 16mm en zeker niet van die geribbelde buis.

Gebruik bij het trekken kabel glijmiddel.
Zeep of talkpoeder metseld de boel dicht.

[ Voor 29% gewijzigd door Ben(V) op 30-03-2023 22:50 ]

[The Legend]

Iemand tips voor een goede kabel in de volgende situatie? Ik wil een kabel naar het tuinhuisje trekken om daar een accespoint op te hangen voor WiFi in de tuin. Kabel moet lopen vanaf het patchpanel in de meterkast, door de kruipruimte, door een mantellbuis onder het terras en dan uitkomen in het tuinhuisje waar die rechtstreeks in het AP zou moeten. Ik zou zeggen voor de zekerheid een stugge netwerkkabel geschikt voor buiten, maar dan zit ik aan de kant van het AP dat je een connector moet knijpen op een stugge kabel, en dat is doorgaans geen goed plan. Maar is afmonteren op een doos in het niet geïsoleerde tuinhuisje wel zo’n goed plan. Dat is zeker in de winter vaak behoorlijk vochtig. Ideeën?

[vanaalten]

The Legend schreef op vrijdag 31 maart 2023 @ 10:04:
Iemand tips voor een goede kabel in de volgende situatie? Ik wil een kabel naar het tuinhuisje trekken om daar een accespoint op te hangen voor WiFi in de tuin. Kabel moet lopen vanaf het patchpanel in de meterkast, door de kruipruimte, door een mantellbuis onder het terras en dan uitkomen in het tuinhuisje waar die rechtstreeks in het AP zou moeten. Ik zou zeggen voor de zekerheid een stugge netwerkkabel geschikt voor buiten, maar dan zit ik aan de kant van het AP dat je een connector moet knijpen op een stugge kabel, en dat is doorgaans geen goed plan. Maar is afmonteren op een doos in het niet geïsoleerde tuinhuisje wel zo’n goed plan. Dat is zeker in de winter vaak behoorlijk vochtig. Ideeën?

vanaalten in "Pas op voor slechte/inferieure netwerkkabels"
...die connector zou prima kunnen zijn voor jouw situatie, lijkt mij.

[The Legend]

vanaalten schreef op vrijdag 31 maart 2023 @ 13:39:
[...]

vanaalten in "Pas op voor slechte/inferieure netwerkkabels"
...die connector zou prima kunnen zijn voor jouw situatie, lijkt mij.

Zou die connector ook op deze kabel passen denk je?

https://www.netwerkkabels...50-meter-koper-vaste-kern

[Flans]

The Legend schreef op vrijdag 31 maart 2023 @ 22:17:
[...]


Zou die connector ook op deze kabel passen denk je?

https://www.netwerkkabels...50-meter-koper-vaste-kern

Lees het verhaal 6 7 posts hierboven nog even voordat je deze kabel gaat kopen.

Dat gezegd hebbende zou ik gaan voor het afmonteren in een lasdoos met zo'n soort 'stekker' (https://www.sandervunderi...ystone-rj45-toolfree.html) en vervolgens met een normale kabel naar je accespoint.

[The Legend]

@Flans Je bedoelt dat CAT7 overkill is? Dat weet ik. Maar ik heb gefilterd op mantel (PE ivm buitengebruik) en vaste CU kern aders en dan bleef deze over. De kabel komt samen met een YMVK kabel voor de zonnepanelen in een mantelbuis in de grond te liggen is de bedoeling.

Zo’n keystone heb ik ook overwogen, maar dan heb je dus wel een koppeling die niet water- en stofdicht is. Vraag me af of dat goed gaat. Kan die koppeling natuurlijk wel in een lasdoosje doen.

[ Voor 15% gewijzigd door The Legend op 01-04-2023 08:52 ]

[Erwin]

The Legend schreef op zaterdag 1 april 2023 @ 08:50:
@Flans Je bedoelt dat CAT7 overkill is? Dat weet ik. Maar ik heb gefilterd op mantel (PE ivm buitengebruik) en vaste CU kern aders en dan bleef deze over. De kabel komt samen met een YMVK kabel voor de zonnepanelen in een mantelbuis in de grond te liggen is de bedoeling.

Zo’n keystone heb ik ook overwogen, maar dan heb je dus wel een koppeling die niet water- en stofdicht is. Vraag me af of dat goed gaat. Kan die koppeling natuurlijk wel in een lasdoosje doen.

Belden 7965PE zou voldoende moeten zijn qua kabel. Desnoods de shielded versie pakken als je daar meer voor voelt. Verder draait dit topic in rondjes van cat5e naar cat 8 en weer terug

[Ludewig]

Is dit een goede kabel?

https://www.utp-kabel.nl/...op-rol-stug-lszh-eca.html

Plan is om hem door de muur te trekken in lengtes tot zo'n 12 meter.

[Out.of.Control]

Ja, op basis van de specs is deze prima geschikt als vaste bekabeling.
Voor het beste resultaat afmonteren op lsa of keystones, liever geen stekkers aankijpen.

[Ludewig]

Out.of.Control schreef op maandag 10 april 2023 @ 16:32:
Ja, op basis van de specs is deze prima geschikt als vaste bekabeling.
Voor het beste resultaat afmonteren op lsa of keystones, liever geen stekkers aankijpen.

Het plan is om keystones te gebruiken, RJ45 naast RJ12 (eenvoudige telefoonkabel naast CAT 6 door de buis).

[brambello]

Ben(V) schreef op donderdag 30 maart 2023 @ 19:15:
Als het over toekomst bestendig gaat gebruik je Cat 6, voor de huidige 1Gbps snelheden is Cat 5e voldoende

Cat 6 kan tot lengtes van 55m een snelheid van 10Gbps aan en in een normaal huis kom je nooit aan 55m kabel lengtes.

Nadeel van Cat 6A is dat het dikker en stugger is dus minder kabel per buis en veel moeilijker te trekken als er bochten in het traject zitten.

Kortom geen voordelen voor Cat 6A maar wel nadelen.

Afscherming is compleet overbodig, dat is alleen zinvol in gebouwen bekabeling waar de netwerkkabels in grote bossen bij elkaar liggen en ze elkaar kunnen beïnvloeden via de zogenaamde "Alien Next" storing.
Maar dat kan in een thuissituatie nooit optreden.

De dikte van de aders (de AWG waarde) is voornamelijk van belang voor POE, daar moet je niet te dunne aders voor nemen dus gewoon AWG 23 nemen en geen AWG 24 of nog dunner.

Ps : Geen enkele netwerkkabel mag langer dan 100m zijn dus ook Cat 6a niet.

Er wordt nu een kabel vanaf mijn meterkast 2 verdiepingen omhoog gelegd, heel veel bochten.

Is Cat 5e dan een handigere keuze? Zijn CAT 6 en CAT6A allebei even stug? Denk dat CAT6A te stug wordt voor de vele bochten......

[vanaalten]

brambello schreef op donderdag 13 april 2023 @ 08:24:
[...]


Er wordt nu een kabel vanaf mijn meterkast 2 verdiepingen omhoog gelegd, heel veel bochten.

Is Cat 5e dan een handigere keuze? Zijn CAT 6 en CAT6A allebei even stug? Denk dat CAT6A te stug wordt voor de vele bochten......

Ik denk dat je pas achteraf kan zeggen wat handiger was. Ik zou denk ik toch CAT6 proberen en dan met hulp van kabel-glijmiddel bij het invoeren.

[Ben(V)]

Cat 6A is behoorlijk stugger dan cat 6 en cat 5e is weer iets dunner.
Mijn voorkeur zou cat 6 zijn en als het echt niet kan dan cat 5e.

Cat 6A en hoger is altijd overbodige of het nu wel of niet gaat.

[Gizz]

Voor een klusje waarbij ik een kabel moet leggen door de zolder/opberghok/trapkast is het prettig als de kabel in een buis zit. Bij de Hornbach kom ik voor €50 deze voorbedrade variant tegen: Q-LINK Flexibele voorbedrade buis met UTP CAT6 kabel 16 mm 5/8".

Lijkt me handig. En ja, ik weet dat flexibele buis rot is als je er later nieuwe kabels doorheen wilt trekken, maar dat ben ik dus niet van plan

Iemand recente ervaring met Q-link? In dit topic is het merk voor het laatst besproken in 2020 en toen was het een beetje vaag of het CCA was of niet. Dit was de laatste informatie destijds, maar niet duidelijk of dat ook om een voorbedrade buis gaat:

donaldk schreef op zondag 29 november 2020 @ 19:34:
[...]
Dus snel naar de Gamma , q-link verpakking heb je niks aan, dan vragen ze zich af waarop mensen online bestellen. Gold plated, who cares, CU wil je zien. Maar nergens te vinden, achter op staat AWG 26 standard connection, AWG 24 fast connection. Maar welke gage 't is, nergens! www.q-link.nl, is de meest non-informatieve website die er is.Volgens Hubo website AWG 26, maar wel solid core koper. Is de enige verkoper die dat zegt.

[_JGC_]

@Gizz Als ik wat google op QLink CAT6 kabel is dat allemaal AWG26 spul. Weet niet of ze diezelfde kabel vervolgens in een flexbuis proppen, maar houd daar rekening mee. Liever wil je AWG23 of AWG24. Hornbach geeft 0,0 informatie over de kabel die erin zit iig.

[Rukapul]

Gizz schreef op dinsdag 25 april 2023 @ 13:17:
En ja, ik weet dat flexibele buis rot is als je er later nieuwe kabels doorheen wilt trekken, maar dat ben ik dus niet van plan
[...]

Anders pak je van de Hornbach de Pipelife 19mm Low Friction en trekt daar een merk naar keuze doorheen. De Low Friction is een wereld van verschil met wat je gewend bent en de 19mm geeft je nog wat extra ruimte.

[EverLast2002]

Weet iemand een webshop die flexibele slimline netwerkkabels verkoopt?
Ik zie soms in YouTube video's slimline soepele kabels gebruikt worden.
Ik heb onlangs deze kabels gekocht in diverse lengtes maar ze zijn nogal stug.
Daardoor is het knap lastig om ze in de gewenste banen (kabelgoten) te leggen.

[ehtweak]

EverLast2002 schreef op woensdag 26 april 2023 @ 23:43:

Ik heb onlangs deze kabels gekocht in diverse lengtes maar ze zijn nogal stug.

Slechts AWG32 en dan nog stug?
Wow. Komt waarschijnlijk door die afschermfolie.

Heb je echt afgeschermde UTP nodig? Patchkabels gebruik je normaliter voor een beperkte afstand van b.v. patchpaneeltje naar een switch o.i.d.
Is 'gewone' UTP (dus zonder die stuggere afscherming) niet voldoende?

[EverLast2002]

ehtweak schreef op donderdag 27 april 2023 @ 08:33:
[...]

Slechts AWG32 en dan nog stug?
Wow. Komt waarschijnlijk door die afschermfolie.

Heb je echt afgeschermde UTP nodig? Patchkabels gebruik je normaliter voor een beperkte afstand van b.v. patchpaneeltje naar een switch o.i.d.
Is 'gewone' UTP (dus zonder die stuggere afscherming) niet voldoende?

Ik werd doorverwezen naar cat 6A ftp slimline op hun website.
cat 5e of cat 6 is ook prima voor mijn doeleinden maar die kon ik niet vinden in slimline variant.
Inderdaad zal die folie de boosdoener zijn, verder zijn het prima kabels.
Lawrence Systems heeft een video over slimline kabels, te koop op Amazon.
Ik zoek nog maar even verder, voorlopig heb ik geen extra kabels nodig.
