[CIP] Project White

[snelleeddie]

Beste moderators

Ik doe hierbij een aanvraag om een nieuw build log te starten met mijn nieuwe casemod dat nu al een 2weken bezig is Project White (in titel staat speling fout Prject White moet Project White zijn)

Hey mede tweakers dit zal mijn eerste build log worden op tweakersnet zelf.
Met ondersteuning van Highflow webshop

Ik zit juist geen jaartje in de modding wereld van PC. Ondertussen heb ik toch al 2 hele leuke builds neer gezet: Project Umbrella en Black Obsession Deze 2 build log kan je vinden op Highflow forum
Na deze te hebben voltooid begon het dus terug te kriebelen voor een nieuwe build.
Daarvoor heb ik mijn case van Project Umbrella afgebroken om daarna een nieuw project te kunnen
starten.

Zoals de naam het al zegt word het een witte case.
Het idee is om alles echt tot in de puntjes af te werken(proberen )en zo clean mogelijk te werk te gaan.
De binnen kant van de case komt in het wit. De sleeving word wit met blauw en grijs.
Voor de tubbing ben ik er nog niet uit hoe ik het ga doen dual loop of niet. 1 ding staat vast de leidingen zullen allemaal in het koper komen dat dan zal vernikkeld worden. Ik zal alleen slangen gebruiken bij de pomp. Omdat deze zorgt voor veel trillingen.
Ook is de bedoeling om alles te water koelen mss buiten de ram.
De waterblokken zullen allemaal nickel plexi worden met blauwe koelvloeistof in.

De hardware dat zal gebruikt worden is:
Gigabyte P67 UD5
Intel I5 2500K
Kinston Hyper X 1600Mhz 2x4gb
Corsair HX850W
XFX HD 6970 in Xfire
hier zijn al wat pic's van de hardware
Gigabyte P67 UD5




met I5 2500K

Kinston Hyper X 1600Mhz 2x4gb



XFX HD 6970





Corsair HX850W


zo dat zijn de pic's van de hardware.
Momenteel staat alles nu nog op lucht te koeling omdat ik volop bezig ben met mijn case te modden.
Ik zal in de loop van de dag de rest van de updates posten als het wat minder druk is op het werk.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obession

[ Voor 158% gewijzigd door snelleeddie op 18-03-2011 09:57 . Reden: Ineens goede start topic gemaakt ]

[snelleeddie]

UPDATE 01

In deze update kun je zien dat ik mij wat heb bezig gehouden met het brainstormen voor de indeling van de case.Voor de HDD zou ik graag een hotswap maken. Dit maakt het natuurlijk makkelijker om eens van een HDD te verwisselen. Ik heb in de Highflow shop deze lian li HDD cage gevonden. Deze kan je voledig uit elkaar met een schroevendraaier.

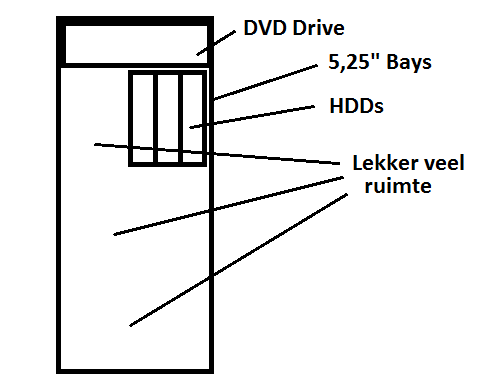

Voor de rest heb ik de drive bays in gekort zodat ik plaats heb voor 2 DVD lezers of iets anders.
De voor kant van de bays zou afgeschermd worden met een aluminium plaat van +-4mm die je dan zou kunnen open doen om bij je dvd speler te kunnen geraken.
Hier op de foto's kun je al enkelen voorbeelden zien van hoe het er uit gaat zien.





Het reservoir is een Aquacomputer Aquatube G1/4 Delrin White dat in de top zal verwerkt worden. Zodat ik hem als reservoir en fillport kan gebruiken.




De fangrill moet een fan voorstellen dat de HDD zal koelen.


Dit zijn de ideeën die op het moment worden uitgewerkt.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obession

[_ferry_]

Nog niet enorm veel werk verzet, maar dit+ voorgaande mod= toestemming

[snelleeddie]

_ferry_ schreef op zaterdag 19 maart 2011 @ 11:26:
Nog niet enorm veel werk verzet, maar dit+ voorgaande mod= toestemming

Thanks Updates komen er aan ^^

[hoyvoy]

Mooie build, deze ga ik stilletjes volgen...

[ Voor 43% gewijzigd door hoyvoy op 09-01-2012 16:56 ]

[snelleeddie]

Omdat de build nu toch al een 2 weken bezig zal ik ineens alles posten van wat er al gedaan is
Alles eerst netjes uit elkaar halen om rustig op het gemak beginnen aftekenen om als volgt te boren en te zagen ^^








Toen ik het moederbord tray aan het spuiten was. Had ik ineens het idee om de beugeltjes die tray bij elkaar houden ook onder handen te neme.





De dagen erna mij bezig gehouden met het schuren en spuiten van de onderdelen die in het wit moeten komen.





Dan maar ineens al een deel van moederbord tray terug in elkaar zetten. ^^




Zo dat is het dan morgen komt er nog een kleine update bij. Vanaf dan zal het wachten worden voor een update tot er iets af is.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[ Voor 15% gewijzigd door snelleeddie op 20-03-2011 00:49 ]

[snelleeddie]

Even nog een paar foto's van sleeving posten ^^






Zo nu zal het even afwachten worden tot er weer iets klaar is om te posten.
tot de volgende update.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Payne]

Hallo kerel! Ziet er veelbelovend uit! Ik ben benieuwd of je die graka's nog gaat modden, aangezien je nu al een mooi zwart mobo hebt, en blauwe geheugenstrips... Aan je sleeves te zien wordt het een combi van blauw, grijs en wit?

[Mexel]

NIce hoor, en mooie kleuren ook, blauw / wit is nog niet veel gedaan.

[snelleeddie]

@Payne

Idd kleuren combo word wit grijs blauw. De GPU's zullen alle bij watergekoeld worden.

@Mexel
Thanks is iets anders het zwart rood dat je meestal tegen komt.

[Mexel]

snelleeddie schreef op zondag 20 maart 2011 @ 00:52:
@Mexel
Thanks is iets anders het zwart rood dat je meestal tegen komt.

Tja alles is al wel een keer gedaan, Maar me volgende wordt niet zwart / rood.
Nee die gaat lekker zwart / blauw worden, maar dan wel op een leuke manier, achja we moeten het maar doen met de kleuren die we hebben.

[snelleeddie]

Update 04

Gisteren ben ik begonnen met mijn voeding volledig uit elkaar te halen. Zodat ik alvast kan beginnen met de vaste kabels te sleeven.
Aan gezien de voeding uit elkaar ligt heb ik de behuizing er van mee naar het werk genomen om deze in het wit te kunnen spuiten samen met de pomp behuizing.
Hier zijn de foto's van het werk.


Stickers maar bij gehouden mss plak ze er wel terug op als de behuizing gespoten is. Maar dit valt nog te bezien.

2 stekkertjes los maken en alles kan er uit. Bijna alles ^^



Ontdaan van Corsair sleeve. Daarna nog even alles heathshriks op maat geknipt


1ste deel gedaan dus even pauze voor dessertje ^^

Daarna alles afgewerkt.



Dan op het werk aan de behuizing begonnen.

Moest het gat wat groter maken anders zouden alle kabels er niet door heen passen.



Hier alles al netjes opgeschuurd en klaar voor het spuiten in de primer.

De rest van het verven zal moeten wachten tot morgen als ik terug op het werk ben.
Nog 1 klein dingetje
heb hier de fan van de voeding uit elkaar gehaald zodat ik de blades ook in het wit kan spuiten.


De volgende update zal komen als de voeding volledig klaar is.
Of als er een pakje komt van Highflow

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Singular1ty]

Lekker bezig! Mag ik je ook complimenteren om de uitstekende kwaliteit van de foto's? Ook wel eens prettig om te zien dat echt aan elk onderdeel van de mod aandacht word besteed

Ben enorm benieuwd hoe dit uitpakt kerel, de Umbrella was echt immens wreed en het was zonde dat je daar geen log van op GoT bij had gehouden. KUTGW!

kudo's voor het ijsje trouwens O_o omnomnom

[ Voor 7% gewijzigd door Singular1ty op 21-03-2011 23:12 ]

[Fid3lity]

Singular1ty schreef op maandag 21 maart 2011 @ 23:12:
kudo's voor het ijsje trouwens O_o omnomnom

Voor de rest ook eensch met alles wat hij zei. Je zit pas op pagina 1 en het gaat al erg lekker. Kudo's voor je werk met de PSU en ga zo voort!!

[Mexel]

Zeer netjes gedaan met de PSU, ik ga bij de volgende casemod ook zoiets doen, alleen dan wel anders natuurlijk .

Verder supers om te zien dat hij nu kleur begint te krijgen.

[snelleeddie]

@ Singular1ty

Ik heb het buildlog op highflow staan hier is de link naar Project Umbrella

@ Blue-Tiger

Thanks deze week is ze voledig klaar de voeding dan toch ^^

@ Mexel

Thanks als het zo ver is moet je maar SeM posten kunnen we het is zien.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obession

[jorik1]

Als je de stickers er nog op wilt plakken misschien een idee om die ook wit te maken?

Als je wat tijd in het afplakken van de blauwe stukken steekt kan je ze spuiten zonder dat de blauwe stukken ook wit worden en heb krijg je wel je kleurcombo.

[Fid3lity]

jorik1 schreef op dinsdag 22 maart 2011 @ 19:00:
Als je de stickers er nog op wilt plakken misschien een idee om die ook wit te maken?

Nut een beetje weg dan, lijkt me. Dus, laat die stickers gewoon lekker achterwege!

[snelleeddie]

Update 05

Vandaag was het pakjes dag ^^
GLS was lang gekomen met een leuk pakje van highflow.
Met juist het gene dat ik nodig had om verder te kunnen met men build.
Nu kan ik beginnen beginnen aan de midplate om te zien waar ik de gaten ga make en wat er weg mag.
Als eerste laat ik jullie even zien wat ik van highflow hebt mogen ontvangen.

Bitspower Crystal Link Tube For 3-Slots voor tussen de 2 HD6970 te plaatsen

EK-D5 X-TOP - White Acetal G1/4 Rev.2 Dit gaat netjes bij de pomp nu passen die ook al wit is ondertussen.


Phobya Balancer 150 silver nickel Moet wel zeggen dat de kwaliteit van dit reservoir wel top is het voelt ook goed aan.

Zitten ook 2 klemmen bij om het res op te hangen

Scythe 120MM Slip Stream SLIM 1200RPM Voor de HDD te koelen deze fan word ook volledig in het wit gespoten en gemod.

Aqua-Computer Temperature Sensor Inline 2x G1/4 ID Om de temperatuur te meten voor het koelen en na het koelen van het water

Aqua-Computer Sensor Kabel voor (electronic) Flow Meters

Bitspowder madness
Bitspower G1/4 naar G1/4 (2x OD) Verbindingsstuk Mini Silver Shiny 2stuks
Bitspower G1/4 Silver Shiny Rotary 90 Degree ID 1/4 Adapter 2stuks
Bitspower Multi-Link (SLI/CF) Adapter BP-WTP-C47 Silver Shining 16stuks
Bitspower Multi-Link (SLI/CF) Adapter Mini BP-WTP-C48 Silver Shining 4stuks
Bitspower 2xG1/4" Fillport Silver Shining
Aqua-Computer kraan / verbinder Zilver (G1/4)





Zo dat waren de nieuwe spulletjes dan en dan nu verder naar de build zelf.
Ondertussen is de radiator, pomp, radiator stand, behuizing voeding, fanblades van de voeding allemaal al netjes in het wit gespoten.
Foto's vertellen meer dan woorden.



2 Stickers met de info er maar terug opgeplakt als ik ooit moest vergeten welke voeding ik zou hebben.

Omdat de vijzen van de voeding zelf zwart waren heb ik de kopjes van de vijzen even op geslist met water zodat er een mooie metaal kleur doorkomt.
Links zwart en rechts grijs.

Dan ben ik begonnen aan de voeding terug in elkaar te steken.
Dit verloopt een beetje moeizaam doordat de er een gebrek aan plaats was in de voeding door al de sleeve die er nu me in zit. Maar na een tijd is het wel gelukt. ^^


Dan nog een voorbeeld van hoe het gaat worden van onder in de case.
Voor de pomp en de flow meter moet nog een statief worden gemaakt.


Dan nog de voorkant de fans moeten nog besteld het worden wss de Enermax 120MM Cluster wit
De koperen leiding die je ziet moet vernikkeld worden zoals alle andere leidingen die er in komen. Dit is juist om jullie een idee te geven.

Op naar de volgende update zeker. ^^

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Mexel]

Ziet er echt leuk uit, echt supers gedaan, KUTGM

[Ianovski]

Zo mooi, als mensen zich ook echt aan de kleuren houden. En al helemaal als het een kleur i.c.m. wit is Ik ga deze mod zekers volgens, ziet er heel mooi uit.

[rm_a_rayman]

Vernikkelde koperen leidingen? Ben nu al nieuwsgierig naar het resultaat. Dat kan er wel eens zeer strak uit gaan zien.
Hoe heb je trouwens die verbinding koperen leiding met BP koppeling gemaakt? Draad getapt op de koperen leiding?

[snelleeddie]

Mexel schreef op donderdag 24 maart 2011 @ 22:56:
Ziet er echt leuk uit, echt supers gedaan, KUTGM

Ianovski schreef op donderdag 24 maart 2011 @ 22:57:
Zo mooi, als mensen zich ook echt aan de kleuren houden. En al helemaal als het een kleur i.c.m. wit is Ik ga deze mod zekers volgens, ziet er heel mooi uit.

Thanks:p

rm_a_rayman schreef op donderdag 24 maart 2011 @ 23:24:
Vernikkelde koperen leidingen? Ben nu al nieuwsgierig naar het resultaat. Dat kan er wel eens zeer strak uit gaan zien.
Hoe heb je trouwens die verbinding koperen leiding met BP koppeling gemaakt? Draad getapt op de koperen leiding?

Heel simpel eigenlijk je gebruikt gewoon Bitspower Multi-Link (SLI/CF) Adapter
Ik heb het bij mijn vorige project ook gedaan Black Obsession

[Yoram]

Jeetje, mooi verfwerk. Kheb telkens het idee dat ik naar een render zit te kijken. Top!

[Fid3lity]

Ziet er heel erg gaaf uit met die voeding, is je goed afgegaan Ook lekker dat het mooi weer is zodat je foto's buiten kunt maken he? KUTGM, ik blijf je volgen

[ToCuS]

WOW, dat verwacht je dan ook weer niet van WIT.

Gaaf Man..

[snelleeddie]

Yoram schreef op vrijdag 25 maart 2011 @ 00:23:
Jeetje, mooi verfwerk. Kheb telkens het idee dat ik naar een render zit te kijken. Top!

lol super ^^

Blue-Tiger schreef op vrijdag 25 maart 2011 @ 07:24:
Ziet er heel erg gaaf uit met die voeding, is je goed afgegaan Ook lekker dat het mooi weer is zodat je foto's buiten kunt maken he? KUTGM, ik blijf je volgen

Jep gaat goed zo beter dan binnen in ieder geval.

ToCuS schreef op vrijdag 25 maart 2011 @ 08:26:
WOW, dat verwacht je dan ook weer niet van WIT.

Gaaf Man..

[rm_a_rayman]

snelleeddie schreef op donderdag 24 maart 2011 @ 23:37:
Heel simpel eigenlijk je gebruikt gewoon Bitspower Multi-Link (SLI/CF) Adapter
Ik heb het bij mijn vorige project ook gedaan Black Obsession

Voor de gelegenheid maar even geregistreerd bij highflow.
en zie dat je het inderdaad al eerder geprobeerd hebt, maar kan niet zeggen dat het gebruik van de koperen leidingen daar goed uit kwam. Mede door de combinatie van de flexibele slangen en de kleurstelling komt het erg druk over. Gezien je huidige ideeën denk ik niet dat dat nu een "probleem" zal worden.
Ik ben benieuwd hoeveel hoger je de lat voor jezelf kan leggen, want je vorige casemods waren al van een zeer hoog niveau. KUTGW

[Verwijderd]

WOW

De voeding is echt mooi geworden ziet er goed uit mij

[Ghost Dog]

Wow, dat ziet er echt vet uit inderdaad!

* Ghost Dog doet ook even volgen

[HB__]

Dat wit ziet er echt super GOED uit! Verder ook maar gelijk even je vorige projectje bekeken

[snelleeddie]

Verwijderd schreef op zaterdag 26 maart 2011 @ 17:46:
WOW

De voeding is echt mooi geworden ziet er goed uit mij

Ghost Dog schreef op maandag 28 maart 2011 @ 14:03:
Wow, dat ziet er echt vet uit inderdaad!

* Ghost Dog doet ook even volgen

harmen[L]romy schreef op maandag 28 maart 2011 @ 15:25:
Dat wit ziet er echt super GOED uit! Verder ook maar gelijk even je vorige projectje bekeken

Thanks

Update 06

Even een kleine update posten van de stand van zaken ^^
Heb nog niet veel verder kunnen doen omdat ik nog wat dingetjes moet uitzoeken van wat ik waar ga zetten enzo.
Maar heb de top van de case toch al volledig kunnen afwerken voor het reservoir.
Het reservoir is Aquacomputer Aquatube G1/4 Delrin White
die ook ge mod zal worden.
Deze zal ook dienen als fillport om mijn loop te vullen.
Hier al wat foto's van het gat in de case en de aan passingen aan het reservoir.

Door mijn vorige CM had ik al een gat in de top van de case voor mijn aquafilter omdat deze niet meer op die plek komt moest ik iets bedenke voor dat gat.



4 bevestiging gaatjes voor het res zodat je de bouten niet aan de buitenkant ziet

Dan nu het reservior voor ik er aan passingen heb aan gedaan.

Op de volgende foto kun je zien dat de rand volledig weg is.




De inbusboutjes moeten weg want dit bederft het zicht van een cleane look.
Dus even langs de ijzerwinkel gegaan om is te zien wat ze allemaal hebben.

Heb wat extra dingetjes gekocht om is iets nieuw te proberen met de ophanging van het res.
Maar eerst window van res aan pakken




Alle inbusse laten verzinken ^^

Veel beter zo

Dan nu over gaan naar bevestiging van res
4 m3 staafjes met inbus kop in de gaatjes gedaan.

plastieken spacer er tussen die word nog vervangen door aluminium spacer

en dan een soort moertje er op dat je met de hand kunt vast zetten.
Persoonlijk vin ik dat dit wel leuk past.Maar ieder zijn smaak natuurlijk.


Nog een kleine mod die ik heb gedaan voor de koeling van de HDD
fan behuizing er af gehaald en dan even met tape tegen HDD cage geplakt



Zo zou de behuizing moeten komen.

De volgende stappen worden HDD cage modden en spuiten samen me de fan en mss al de bevestiging maken voor de HDD cage.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Xiphalon]

snelleeddie schreef op maandag 28 maart 2011 @ 21:21:
afbeelding

Ik zou de plastic spacers houden en er een veertje omheen zetten.

[snelleeddie]

darkmage schreef op dinsdag 29 maart 2011 @ 10:37:
[...]

Ik zou de plastic spacers houden en er een veertje omheen zetten.

was daar ook aan het denken maar het moet goed vast zitten omdat ik met koperen leidingen ga werken.
Maar ik ga het zeker wel is testen heb nog 4 veertjes van mijn CPU blok dus kan het daar met testen.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[ Voor 31% gewijzigd door snelleeddie op 01-04-2011 20:49 ]

[noes]

snelleeddie schreef op dinsdag 29 maart 2011 @ 11:35:
[...]
was daar ook aan het denken maar het moet goed vast zitten omdat ik met koperen leidingen ga werken.
Maar ik ga het zeker wel is testen heb nog 4 veertjes van mijn CPU blok dus kan het daar met testen.

Die veertjes zijn dan alleen voor de show, de spacer blijft zijn werk wel doen

[MineTurtle]

Ziet er erg nice uit, ga zo door! ik blijf het iig. volgen!

[ArnoAG]

Jaaa deze gaat ik ook volgen! ziet er al goed uit!!

[frickY]

Die ventilator zal zo zonder zijn behuizing weinig lucht richting HD's verplaatsen, vrees ik.

[Ghost Dog]

Gelukkig hebben HDD's maar weinig luchtverplaatsing nodig om koel te blijven.

[UgotHeinzzd]

Erg nice wat je met het reservoir gedaan hebt!

[snelleeddie]

noes schreef op dinsdag 29 maart 2011 @ 12:23:
[...]


Die veertjes zijn dan alleen voor de show, de spacer blijft zijn werk wel doen

Kan idd wel doen
Hier al een VB met de veertjes

SVGPC schreef op dinsdag 29 maart 2011 @ 12:40:
Ziet er erg nice uit, ga zo door! ik blijf het iig. volgen!

ArnoAG schreef op dinsdag 29 maart 2011 @ 12:55:
Jaaa deze gaat ik ook volgen! ziet er al goed uit!!

Thanks ^^

frickY schreef op dinsdag 29 maart 2011 @ 13:11:
Die ventilator zal zo zonder zijn behuizing weinig lucht richting HD's verplaatsen, vrees ik.

Het valt goed me heb de fan daarvoor en daarna getest

Ghost Dog schreef op dinsdag 29 maart 2011 @ 14:22:
Gelukkig hebben HDD's maar weinig luchtverplaatsing nodig om koel te blijven.

UgotHeinzzd schreef op dinsdag 29 maart 2011 @ 14:50:
Erg nice wat je met het reservoir gedaan hebt!

Idd is wel netjes zou mss ook wel passen u build ^^

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[ Voor 11% gewijzigd door snelleeddie op 01-04-2011 20:48 ]

[UgotHeinzzd]

Het staat wel deftig, maar dit is jou idee Trouwens, is het witte reservoir van kunststof of aluminium?
Heb je een PM gestuurd mbt je reservoir

[Gerwinner]

Ziet er goed uit. Ga zo door.

[brinkdinges]

UgotHeinzzd schreef op dinsdag 29 maart 2011 @ 19:16:
Het staat wel deftig, maar dit is jou idee Trouwens, is het witte reservoir van kunststof of aluminium?
Heb je een PM gestuurd mbt je reservoir

Dat is een kunststof res

[Ianovski]

Heel mooi om te zien dat je echt de tijd neemt voor de afwerking, is toch wel een van de belangrijkste dingen voor een echt mooie casemod. En zo te zien gaat dit er ook één worden!

Suc6 met de rest!

[HB__]

je hebt die imbusjes wel netjes verzonken man! ziet er goed uit.

[snelleeddie]

Mercie

Ik ben al een tijd op zoek geweest naar leuke fans voor deze build.
Beste is dat ze al wit zijn dan moet ik ze niet uit elkaar halen en spuiten.
Dus heb ik de perfecte fan gevonden voor mijn build alleen moeten nog wel uit komen
dit zal nog even wachten worden voor ik ze kan bestelen
hier al een foto van de fan

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Mexel]

snelleeddie schreef op vrijdag 01 april 2011 @ 20:48:
Mercie

Ik ben al een tijd op zoek geweest naar leuke fans voor deze build.
Beste is dat ze al wit zijn dan moet ik ze niet uit elkaar halen en spuiten.
Dus heb ik de perfecte fan gevonden voor mijn build alleen moeten nog wel uit komen
dit zal nog even wachten worden voor ik ze kan bestelen
hier al een foto van de fan
[afbeelding]

Sponsored by Highflow

[afbeelding]
Completed Projects
Project Umbrella
Black Obsession

Deze kwam ik gisteren toevallig tegen, ik was daarna ook op zoek voor een casemod, maar gelukkig heeft nexus ook mooie witte/zwarte fans. Maar deze zijn wel heel .

[snelleeddie]

haha idd deze zijn wel om te kwijlen ^^
was eerst nog aan het denke aan silverstone of enermaxe maar zal wel wachten op de nieuwe van xigmatek

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[ Voor 56% gewijzigd door snelleeddie op 01-04-2011 21:24 ]

[Mexel]

snelleeddie schreef op vrijdag 01 april 2011 @ 21:21:
haha idd deze zijn wel om te kwijlen ^^
was eerst nog aan het denke aan silverstone of enermaxe maar zal wel wachten op de nieuwe van xigmatek

Sponsored by Highflow

[afbeelding]
Completed Projects

Project Umbrella
Black Obsession

Die FM92 van silverstone zijn wel heel mooi, maar ik zal toch gaan voor de xigmatek.

[snelleeddie]

Mini update

Heb dit weekend niet veel kunnen doen omdat het meeste van mijn gerief nog op het werk ligt
Dus heb ik alleen wat kunnen puzzelen met de onderdelen voor waar wat komt. Dan heb ook nog dit weekend plexi gaan halen voor mijn midplate. Dit heb ik dan wel nog kunnen doen omdat ik hier nog wel wat zagen heb liggen. Hier alvast wat foto's.

Dit zal wss de opstelling worden Cdrom, Aqua Computer, HDD cage

Dan de midplate


De vraag is laat ik de plexi zo ga ik het opschuren om frosted look te geven of het gewoon zo laten

Dan voor de loop heb ik een paar voorbeeldjes gemaakt omdat ik er zelf niet goed uit geraak hoe ik het wil
Graag jullie mening van wat er het beste uit ziet
Loop 1


Loop 2


Loop3


Of nog iets anders

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Mexel]

Plexi een frosted look geven heeft me voorkeur, en ik zal persoonlijk loop 2 doen.
Nice om te zien hoe het nu gaat worden.

[Fid3lity]

Loop 2, maar volgens mij moeten die lijntjes net wat anders en zal het op deze manier niet gaan lukken

[Ghost Dog]

Ik twijfel tussen loop 2 en 3. Bij twee zit het reservoir mooi in het zicht, maar bij 3 is er minder slang.

[brinkdinges]

Blue-Tiger schreef op zondag 03 april 2011 @ 16:45:
Loop 2, maar volgens mij moeten die lijntjes net wat anders en zal het op deze manier niet gaan lukken

Ik zie niet wat er mis is met die loop? Ik ga voor #3 omdat je zo die lange slang tussen de reservoirs niet nodig hebt

[rm_a_rayman]

Ik zou zeggen loop 2.
Loop 1 met de reservoir op zijn kant komt niet logisch over.
Loop 3 kan problemen geven m.b.t. ontluchten van de liggende reservoir. (Kan ook mooi zijn en kun je een kolkend effect creëren).

Ga er met bovenstaande vanuit dat je die witte reservoir gebruikt als vulpoort.

[Ianovski]

Ik zou het plexi die frosted look geven, lijkt mij mooier. En kwa loop... ik heb geen verstand van waterkoeling maar loop 3 ziet er het mooist uit.

[Fid3lity]

brinkdinges schreef op zondag 03 april 2011 @ 19:08:
[...]

Ik zie niet wat er mis is met die loop? Ik ga voor #3 omdat je zo die lange slang tussen de reservoirs niet nodig hebt

Ik dacht, die moet door dat hele blok, dan gebruik je alleen de ingang en de uitgang zeg maar 'apart'. Kan zijn dat het ook zo zal werken als een soort splitter loopje, maar daar weet ik dan niets van

[koudepinda]

ik zou zeggen loop3 is het meest strak. en je hebt minder tube in de kast rondgaan.

voor plexi zou ik zeggen frosted look. (misschien dat je iets leuks kan doen met niet al te felle ledjes (wit / lichtblauw) onder dat plexi om een leuk effect te geven???
je zou de kant die je niet ziet een reliëf kunnen geven waardoor je een leuk lichtspel krijgt aan de kant die wel zichtbaar is.)

[Mavamaarten]

Loop 2 vind ik persoonlijk het mooiste, maar loop 3 lijkt mij gewoon zo veel effectiever omdat je veel minder lange slangen moet gebruiken.

Kudos trouwens voor al je mooie werk tot nu toe. Ga ik zeker volgen !

[GNOOM172]

rm_a_rayman schreef op zondag 03 april 2011 @ 19:38:
Ik zou zeggen loop 2.
Loop 1 met de reservoir op zijn kant komt niet logisch over.
Loop 3 kan problemen geven m.b.t. ontluchten van de liggende reservoir. (Kan ook mooi zijn en kun je een kolkend effect creëren).

Ga er met bovenstaande vanuit dat je die witte reservoir gebruikt als vulpoort.

Loop 3 geeft volgens mij wel het mooiste effect met het liggende reservoir, wel oppassen met lucht.

Het is altijd lastig met 2 reservoirs vlak achter elkaar. De ene heeft nog druk van de pomp de ander heeft minder druk door de lucht (samendrukbaar) die in het 1e reservoir is. Let daar op. Overigens zou ik de slangdiameter tussen beide reservoirs iets groter nemen. Dat is wel moeilijk met de Aquacomputer res.

[ Voor 7% gewijzigd door GNOOM172 op 03-04-2011 21:03 ]

[[Remmes]]

en wat als je loop 3 neemt maar zonder het grote res.... of heb je dat ding echt nodig?

[snelleeddie]

Ok

Thanks voor de comments en info
zo te zien is loop 2 en 3 het meest gekozen zal ik daar wel 1tje van nemen.

@Gnoom172
Het is goed dat je het zegt maar het was de bedoeling dat tube res van Phobya volledig zou gevuld worden om dit te voorkomen.

Dit hebben jullie mss overlezen maar het plan is om alles met koperen leidingen te doen van plaats slangen er zullen alleen slangen worden gebruikt in de onderkant van de case. Bij de pomp dit omdat de pomp trilt en anders alles me trilt

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[ Voor 23% gewijzigd door snelleeddie op 03-04-2011 21:16 ]

[snelleeddie]

Remmes_NT schreef op zondag 03 april 2011 @ 21:09:
en wat als je loop 3 neemt maar zonder het grote res.... of heb je dat ding echt nodig?

Niet echt maar wil gewoon een beetje blauw in de case van de vloeistof dus is dit wel een leuke oplossing.

[snelleeddie]

Small Teaser

[snelleeddie]

Zal alvast met het leuke nieuws beginnen. Bit Tech heeft me geselecteerd voor MOTM wedstrijd ^^
Dus hierbij vote op Project White als je het nog ni hebt gedaan
elke stem telt al vast bedankt.
http://forums.bit-tech.net/showthread.php?t=207014

Ineens update neerplanten

UPDATE 07
Ik heb mij voornamelijk bezig gehouden met de bay houders mijn eerste ontwerp viel me wel wat tegen.
Hier zijn de foto's kun je zelf


Persoonlijk vind ik het niet echt super mooi het ziet er wat te basic uit.
Dus heb ik deze even gaan zien naar een andere oplossing.
Ik ga gewoon mijn oude bay houders gebruiken en deze helemaal vernieuwen.:p

Afplakken en dan beginnen tekenen


volledig uitgezaagd

Dan hier het afgewerkt product (moet nog wel in het wit komen)


Dan maar snel is getest of ze wel mooi zoude staan in de case


Cdrom er in


Dan nog even het totaal plaatje


Het volgende dat op de planning staat is het bevestigen van de HDD en een andere behuizing maken voor mijn cdrom

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[UgotHeinzzd]

Ziet er goed uit man, erg creatief!

[Mexel]

Ziet er heel goed uit, leuk gedaan allemaal.
En ik denk wel dat je de MOTM gaat winnen op Bit Tech.

[Fid3lity]

Minimalistisch en toch superstrak! Mijn stem voor MOTM krijg je nog, eerst eens even reggen

[Ghost Dog]

Strak zeg, nice!

[brinkdinges]

Ik kan me voorstellen dat je met die bays nu wel kunt leven, man wat cool

[snelleeddie]

Thanks to all

[Sylistar]

netjes echt bruut!

maar waarom hang je je mobo op de kop..?

[ Voor 16% gewijzigd door Sylistar op 10-04-2011 20:53 ]

[snelleeddie]

omdat dan de GPU's naar bovenkomen met een waterblok er op en dan zie je er nog iets van
hier is een VB
foto 12 en 13 kun je het zien als je dan een top window hebt.
http://www.murdermod.com/...ating-res-holder-set.htm#

[rm_a_rayman]

Wat heb je die bay mooi uitgewerkt zeg. Klasse.

[snelleeddie]

Thanks Rayman^^

[HB__]

Die bays zijn echt heel erg strak uitgewerkt, maar een moederbord op z'n kop hangen is toch niet erg handig of wel?

[Singular1ty]

Zeeeeeer netjes gedaan die bays! Je zou niet toevallig kunnen helpen met het knutselen van een verticale ophanging voor 3 HDDs op deze manier:

[[Remmes]]

harmen[L]romy schreef op maandag 11 april 2011 @ 10:46:
Die bays zijn echt heel erg strak uitgewerkt, maar een moederbord op z'n kop hangen is toch niet erg handig of wel?

waarom niet?? het is zelfs in meeste gevallen beter voor temps als je luchtgekoeld gaat
met water maakt het volgens mij niet wat uit, maar kan je wel mooi je blokken zien

[paslis]

Echte netjes petje af

[snelleeddie]

Thx mede tweakers

Voor de HDD heb ik al een oplossing er komt een lian li HDD cage in die ook nog word aan gepast zodat het mooi bij de rest past

[yniezink]

snelleeddie schreef op maandag 11 april 2011 @ 18:43:
Thx mede tweakers

Voor de HDD heb ik al een oplossing er komt een lian li HDD cage in die ook nog word aan gepast zodat het mooi bij de rest past

Zou je een linkje of plaatje hier neer willen zetten ? Ik zoek namelijk ook nog een goede HDD cage waar ik het liefst 4 schijven in kwijt kan.

Verder is je mod echt nice !

(wou dat ik het kon. mijn TJ07 zal er toch iets simpeler uit gaan zien haha)

[ Voor 12% gewijzigd door yniezink op 11-04-2011 18:45 ]

[snelleeddie]

Ik heb hier de link van het product
http://www.highflow.nl/be...-cage-ex-h34b-black-.html

[yniezink]

snelleeddie schreef op maandag 11 april 2011 @ 20:22:
Ik heb hier de link van het product
http://www.highflow.nl/be...-cage-ex-h34b-black-.html

Ahh, dankjewel! dat is idd ook wat voor mij Binnenkort als er weer geld binnenkomt is even bestellen met wat fittingen xD

[martijn2008]

Kan je de plaatjes niet ergens uploaden, want ze zijn allemaal weg....

[Fid3lity]

Heb ik ook gehad met mijn CCiP. Nu kun je wel upgraden naar pro, want dat kost niet zo bar veel. Je plaatjes zijn de afgelopen tijd te vaak bekeken, that's all

[snelleeddie]

Was vergeten te upgrade deze maand maar ze staan er nu allemaal terug ^^

[snelleeddie]

UPDATE 08

Het word weer eens tijd voor een update het heeft al veel te lang geduurd.
De reden waarom het zo lang geduurd heeft is omdat ik niet helemaal zeker was van men idee met de HDD.
Het eerste idee was gewoon de HDD cage tegen de case te monteren.

Maar dit vond ik toch niet helemaal passen dus ben ik maar begonnen met het hele ding uit elkaar te halen om dan een nieuw ontwerp te maken.



Heb 1 van de stukken laten vallen en tja plexi is niet echt stevig

stukken terug aan elkaar gelijmd je gaat er toch niks van zien wat het word toch ge verft
Hier komt de pcb tegen van de hotswap




Zo zou het dan moeten worden

Even alles opschuren en dan terug in elkaar ^^



Zelf voorzien van HDD koeling ^^( fan word nog wel veranderd)

De bevestiging profielen

Tussen plaat er op


Dan de HDD houder monteren

Gaten voorzien voor de bekabeling


Dan moest er ook nog een DVDrom houder gemaakt worden voor men slimdrive



De bevestiging is maar een probeersel ik weet nog niet of het zo wel blijft.



Op deze manier kan tussen de frontplaten en de plaat daar achter alle kabels laten lopen die er nodig zijn


Dan de HDD er in steken


Viola morgen nog even langs de ijzerwinkel om nieuwe boutjes te kopen om het verder in de pintjes at te werken en dan is dit stukje van de case ook al klaar.

Sponsored by Highflow

Completed Projects

Project Umbrella
Black Obsession

[Fid3lity]

Dat doe je weer fraai!! Erg strakke uitwerking van die hot-swaps

Sommige foto's zijn echter nog steeds niet te zien hier, zal wel aan Pb liggen...

[WitchHunter]

Doet me een beetje hieraan denken.

[RosSittard]

Gaat je DVD-rom niet te warm worden als die helemaal dicht zit daar?

Misschien die rondjes overbrengen in de dvd rom behuizing.

Het wordt ongetwijfeld een mooie case.

[ Voor 13% gewijzigd door RosSittard op 17-04-2011 23:44 ]

[sticx]

WitchHunter schreef op zondag 17 april 2011 @ 22:24:
Doet me een beetje hieraan denken.

Boksbeugel

OT: Ziet er weer goed uit hoor

(@ Leroy: Die dvd-readers worden meestal niet zo warm toch?)

[Singular1ty]

Supervet. Hoe krijg je al die ronde vormpjes zo strak?

[snelleeddie]

Blue-Tiger schreef op zondag 17 april 2011 @ 22:05:
Dat doe je weer fraai!! Erg strakke uitwerking van die hot-swaps

Sommige foto's zijn echter nog steeds niet te zien hier, zal wel aan Pb liggen...

LeroyRosier schreef op zondag 17 april 2011 @ 23:43:
Gaat je DVD-rom niet te warm worden als die helemaal dicht zit daar?

Misschien die rondjes overbrengen in de dvd rom behuizing.

Het wordt ongetwijfeld een mooie case.

13lack Mamba schreef op maandag 18 april 2011 @ 00:05:
[...]


Boksbeugel

OT: Ziet er weer goed uit hoor

(@ Leroy: Die dvd-readers worden meestal niet zo warm toch?)

Singular1ty schreef op maandag 18 april 2011 @ 10:25:
Supervet. Hoe krijg je al die ronde vormpjes zo strak?

Thanks
Voor de ronde vormen ja zagen vijlen en schuren tot het goed is.

[Ghost Dog]

Echt heel strak gedaan, ook die hot-swap-bays zijn erg netjes!

[ToCuS]

Mooi man, dit had ik nou niet verwacht..

[snelleeddie]

Thanks ^^

Vandaag mij wat bezig houden met de hotswap in het wit te zetten + heatsink van mijn raptor
donderdag wss update ^^

[HB__]

Die HDD koeling is wel nice! de rest ook daar niet van haha, maar hoe krijg je in gods naam zulke goeie ideeen?

[snelleeddie]

Tja die ideeën die komen meestal als ik aan iets bezig ben zelf begin ik eerst wat te tekenen en dan kies ik het beste/ leukste er uit.
Het eerste idee dat ik had met de case is al een deel veranderd ondertussen

[Alpha89]

Wow, heel apart!

Deze gaan we volgen!

KUTGW
