De taak van een voeding is eigenlijk heel simpel. De voeding moet gewoon netstroom (wisselspanning) transformeren naar lagere spanningen (gelijkspanning). Een voeding biedt een aantal gelijkspanningen, waar de computer zijn ding mee mag doen, deze zijn +3.3V, +5V, +12V, -5V en -12V. (zie ook tabelletje hierboven). Elke voeding, kan op elk van deze spanningslijnen een bepaalde stroom leveren uitgedrukt in ampère (A). Het is dan ook zo, dat hoe meer vermogen een voeding heeft, hoe meer ampère hij zal kunnen leveren. Immers geldt:

Vermogen = Spanning X Stroomsterkte

Nu, een computer heeft niet op elk spanningslijn evenveel stroom nodig! De hoeveelheid stroom die een computer nodig heeft, hangt af van welke onderdelen er in de computer zitten, hoe intensief de computer 'aan het werken' is, of dat er een/meerdere onderdelen overklokt worden,...
Het kan dus goed zijn dat de ene computer wat meer vermogen nodig heeft op een bepaald lijn, terwijl de andere computer meer vermogen nodig heeft op een ander lijn.
Vandaar dat je niet enkel naar het vermogen van een voeding mag kijken, maar ook hoeveel ampère de desbetreffende voeding kan leveren op elk apart spanningslijn !!!
Een minimum van stroomsterkte op elke voeding is sowieso een vereiste. Daarnaast kan je zelf proberen in te schatten hoeveel ampère je nodig hebt op elk spanningslijn aan de hand van jou computer specifiek, met behulp van ervaringen die hier (en in de vorige delen)gepost zullen worden. Algemeen kan je met deze puntjes rekening houden:

- Een moederbord verbruikt relatief weinig van elk spanningslijn
- Een processor verbruikt veel van de +12V lijn. Als je de CPU gaat overklokken, gaat die nog een pak meer verbruiken. Het verbruik van een CPU is recht evenredig met de frequentie en kwadratisch evenredig met spanning waarop hij werkt (de Vcore).
- Een videokaart verbruikt van alles wel een beetje, maar wel veel van de +12V lijn (zeker de high-end videokaarten die een extra power-connector moeten hebben). Bij intensief gebruik en overklokken: wederom zal het verbruik stijgen.
- Harde schijven en optische stations verbruiken stroom van de +5V en de +12V lijnen. Vooral tijdens spin-ups kunnen ze nogal wat verbruiken van de +12V lijn (tot meer dan 2A per harde schijf). Optische stations verbruiken meer dan harde schijven, floppy drives minder...

Combined power : Dit is het vermogen dat meerdere spanningslijnen samen in het totaal kunnen leveren. De combined power waarde is altijd lager of gelijk aan de som van de vermogens die de 2 of meerdere lijnen apart kunnen leveren.

Combined power komt altijd voor als volgt:

- Combined power tussen +3.3V en +5V
- Combined power tussen +3.3V en +5V en +12V
- Combined power tussen +12V1 en +12V2

- Combined power van alle lijnen samen, bepaald wat het vermogen van de voeding is.

Het belangrijkste waar je naar moet kijken bij moderne systemen is het combined power tussen +12V1 en +12V2 omdat het meeste vermogen door het systeem van de 12V-lijn wordt gehaald. Deze waarde is eigenlijk wat het +12V gedeelte kan leveren als vermogen uitgedrukt in watt of als stroomsterkte uitgedrukt in ampère. In dit geval: stroomsterkte x 12V = vermogen. Vervolgens wordt er in de voeding eventueel nog bijkomende Over Current Protections gebruikt en te voorkomen dat er te veel stroom door een bepaalde groepering van kabels gaat. Een simpel voorbeeldje:

Vele voedingen hebben hebben bijvoorbeeld de +12V connector voor de CPU op één 12V rail zitten, en de rest van de connectoren op de andere +12V rail. Dan heb je
+12V1: maximaal 20A
+12V2: maximaal 20A
Combined power tussen +12V1 en +12V2: 35A

De +12V connector voor de CPU zal dan beveiligd worden tot 20A. De som van de stromen door de +12V pinnen van alle andere connectoren die op +12V2 rail zitten zal ook beveiligd zijn tot 20A. De som van de stromen door de +12V pinnen van alle connectoren van de voeding zal niet meer dan 35A kunnen zijn, omdat dat het maximum is wat het +12V gedeelte kan leveren.


Ook heel belangrijk is, hoe stabiel de voeding de spanning op elke lijn kan houden. In het tabelletje hierboven onder het stukje van Form Factors, zie je dat een voeding zijn spanning moet kunnen behouden binnen de marges van bepaalde procentuele afwijkingen. Voor de meeste voedingen niet echt een probleem, behalve onder zware belasting natuurlijk. Een voeding moet constant de spanningen binnen de marges kunnen houden bij een belasting van 100% op elke lijn van het aantal ampères waarvoor hij gequoteerd is. Zelfs bij piekbelastingen moet een voeding binnen de marges kunnen blijven gedurende een korte tijdsspanne. Als een voeding dit niet kan aanhouden kan dit leiden tot:

- algemeen instabiel gedrag
- slechtere game-prestaties
- slechtere prestaties van de hardware die eraan hangt
- errors
- falen, dienst weigeren van schijven, gegevensverlies
- uitvallen van de pc
- in het ergste geval (bij minder kwalitatieve voedingen zonder overload beveiliging): schade aan voeding en daarbij mogelijk aan andere hardware

Te hoge spanningen kunnen inderdaad ook schadelijk zijn. Dit gaat eerder leiden tot schade dan te lage spanningen mits hier de pc niet zo snel gaat uitvallen als omgekeerd:

- oververhitting van alle componenten mogelijk
- doorbranden, smelten van kabels en connectoren
- schade mogelijk aan alle apparatuur, inclusief randapparatuur
- laat je fantasie maar werken...

Zo zie je dat het belangrijk is om ook voor deze reden een goede en kwalitatieve voeding te hebben. A-merk voedingen hebben ingebouwde beveiligingen die de voeding automatisch uitschakelen wanneer zich risico's voordoen. Verder gaat dit probleem zich ook eerder voordoen bij voedingen die vaak op 100% van hun kracht moeten draaien dan bij voedingen die wat reserve hebben. Als je twijfelt aan de stabiliteit van je voeding, kan je altijd de spanningen eens nakijken.


Aangezien er nogal regelmatig mensen zijn die niet weten hoe zij hun voedingsspanningen kunnen meten, heb ik hieronder uitgelegd hoe het werkt.

Iedere computer heeft de beschikking tot het controleren van voedingsspanningen, ook al is hij al 5 jaar oud. Je kunt de spanningen altijd bekijken in de BIOS. Vaak staan ze daar onder het kopje 'Health Status', 'Health Monitor' of iets dergelijks.

Makkelijker is om de spanningen te controleren met behulp van speciaal geschreven programma's. Een eenvoudig programma is Speedfan, dat na het installeren zelf alle sensoren en dergelijke vindt. Ook SiSoft Sandra is zo'n programma, maar het is vele malen uitgebreider. Nog een uitgebreid programma voor het controleren van spanningen is Motherboard Monitor, een leuk programma dat je naar hartenlust in kan stellen zoals jij dat wilt.

Maar met deze uitleesmogelijkheden ben je nooit 100% zeker van een zuivere aflezing. Het probleem zit hem vaak in de chips die verkeerd afgesteld of onvoldoende nauwkeurig zijn. De enige manier om een dergelijke chip te omzeilen is met behulp van een multimeter.

Multimeter


Dit apparaat kan spanningen en stromen uiterst nauwkeurig meten, mits je natuurlijk een goed merk hebt. Ook hier bestaat namelijk slechte apparatuur.

De zwarte draad van de multimeter laat je contact maken met de zwarte draad van een vrije molex of andere connector (de zwarte kabels komen toch bij elkaar uit). De rode draad van de multimeter laat je vervolgens contact maken met één van de volgende kleuren (afhankelijk van het te meten spanningen).

SpanningKleur
+5VDCRood
-5VDCWit
+12VDCGeel
-12VDCBlauw
+3.3VDCOranje
+5VSBPaars

De kleuren zijn verspreid over een aantal type connectoren te vinden, dus zoek even goed. :) Als je multimeter goed ingesteld is, kun je de spanning zo aflezen en opschrijven. Uiteraard moet je computer aan staan.

Stel dat je geen vrije molex of connector hebt, dan kun je er eentje vrij maken waarvan je zeker weet dat die weinig verbruikt. Een voorbeeld van een dergelijk onderdeel is een casefan.


Dit zijn de ATX-specificatie tot welke een voeding kan behoren. De algemene regel is: neem een voeding die aan de hoogste ATX-specificatie voldoet, maar toch nog volledig met jou huidige pc compatibel is. De belangrijkste verschillen tussen deze 3 specificaties zijn:

- ATX1.x (lager dan 1.3) : 20-pins moederbord connector - geen 4-pins 12V CPU-power connector
- ATX1.3 : zelfde als ATX1.x maar daarbij nog een 4pins 12V CPU-power connector
- ATX2.x : 24-pins moederbord connector (of 20+4pins) met 4-pins 12V CPU-power connector en optioneel 2 aparte +12V rails, LET WEL: -5V lijn niet meer verplicht

Welke specificatie moet ik nu nemen?
Om zeker te zijn, controleer je best gewoon of de voeding alle connectoren heeft die jij nodig hebt voor je moederbord, en kies je dan de voeding uit met de hoogste specificatie. Controleer zeker of je moederbord een -5V lijn nodig heeft (meestal is dit ISA sloten), en zo ja, kies dan een voeding die dan ook een -5V heeft!!!
Normalerwijze hebben moderne moederborden met 24 pins ATX connector geen -5V meer nodig (de -5V lijn is dan ook niet meer opgenomen in de ATX form factor waarbij de 24pins connector is gespecifieerd). Echter zijn er enkele uitzonderingen met 24 pins connectoren, die wel nog een -5V lijn nodig hebben bijvoorbeeld voor hun onboard sound chip. Dit staat dan gewoonlijk ook op de site van de fabrikant bij de specs vermeld.
Als je moederbord -5V niet nodig heeft, ga dan zeker voor een ATX2.x voeding met een 20+4 pins moederbord connector. Deze kan je zowel op een moederbord pluggen met een oude 20-pins moederbord connector als op een nieuw moederbord dat al een 24-pins moederbord connector nodig heeft. Verder heeft deze ook een 4-pins 12V CPU-power connector. Controleer ook of de voeding een AUX power connector heeft indien je dit nodig hebt...


Welke connectoren moet de voeding hebben?
Hier zie je een overzicht van welke connectoren er doorgaans zijn op voedingen:


De 20pins (voor oude mobos) of 24pins (voor nieuwere mobos) moederbordconnector. Vele voedingen hebben een 20+4pins connector om zowel compatibel met de oude als met de nieuwe moederborden te blijven.

De 4pins 12V cpu-voeding. Krachtige EPS compatibele voedingen hebben ook een 8pins (met eventueel 8pins -> 4pins verloopstukje) of 4+4pins (zoals op deze foto) connector voor dual cpu systemen te voeden. 8pins is ook op sommige DFI planken nodig ook al hebben ze maar 1 cpu.

De PCI-E 6pins connector voor krachtigere PCI-E videokaarten te voeden. Als je 2 van deze grafische kaarten in CF of SLI zet, kan je uitkijken naar voedingen met 2 zo'n connectoren (zoals op deze foto).

Naast de "oude" 6 pins PCI-E connector is er nu ook een 8 pins versie uitgebracht (backwards compatibel met de 6pins versie) waarbij de extra pinnetjes dienen om nog meer vermogen te kunnen transporteren naar de nieuwe grafische kaarten waarvoor de 6 pins variant niet volstaat:


Bij oude moederborden werd ook gebruik gemaakt van een Auxiliary Power connector, dewelke is ingevoerd ten gevolge van een stijgende vraag naar stroom op de 3.3V lijn, bij de introductie van geheugen dat op deze spanning werkt.


Van rechtsboven naar linksonder zie je respectievelijk: zwart-zwart-zwart-oranje-oranje-rood. Zwart is ground, oranje 3.3V en rood is 5V.
Deze connector werd niet al te vaak gebruikt, en vind je ook niet meer op de huidige voedingen. Desalniettemin, kan het altijd voorkomen dat je een oud moederbord tegenkomt dat nood heeft aan deze connector. Verloopstukjes/adapters zijn hiervoor te vinden.

Hier ook nog een overzicht van allerhande atx-adapters die bestaan (*klik).


Heel soms valt het voor, dat sommige moederborden in combinatie met sommige voedingen niet werken hoewel er niets mis is met de voeding, noch het moederbord. Ook zou de voeding met een dikke marge het systeem moeten kunnen trekken.
Wat is dan de oorzaak van het probleem?
De oorzaak van het probleem is dan te wijten aan een compatibiliteitsprobleem tussen het moederbord en de voeding met betrekking tot de 'Turn-on delay' van de voeding.

Wanneer voedingen niet ingeschakeld zijn, leveren ze toch een bepaald spanning op +5Vsb (hier kan echter geen hoog vermogen uitgetrokken worden zolang de voeding niet aangeschakeld wordt), dit is nodig om bijvoorbeeld een signaal naar het moederbord te geven dat het moederbord op zich weer nodig heeft om het "schakel jezelf nu aan"-signaal te kunnen teruggeven aan de voeding wanneer de gebruiker de powerknop van de pc induwt. Eens de voeding aangaat heeft deze enige tijd nodig om de spanning op alle lijnen naar het gewenste niveau te brengen (onder andere omdat condensatoren in de voeding moeten opgeladen worden). De tijd die hiervoor nodig is, noemt men de 'Turn-on delay'. Wanneer de spanningen vervolgens stabiel op niveau zijn, geeft de voeding een 'POWER GOOD' signaal naar het moederbord waardoor het ganse opstartproces van de computer kan beginnen.

Sommige voedingen hebben een nogal afwijkende Turn-on delay, of sommige moederborden zij hierin nogal kieskeurig en veeleisend. Als je dan net een verkeerde combinatie hebt van moederbord en voeding, kan dit dus leiden tot compatibiliteitsproblemen waardoor je pc niet meer wil opstarten. Dit betekent dus dat er niets mis is met de voeding en niets mis met het moederbord. Ze werken gewoon nu eenmaal niet met elkaar.

Er is niet echt iets wat je kan doen om dit te verhelpen. De enige optie is dus gewoon een andere voeding voorzien voor dit moederbord. Met een beetje commerciële goodwill van de winkel waar je de voeding hebt gekocht kan je dit probleem misschien aan de verkoper uitleggen, en willen ze misschien de voeding onder bijkomende kosten omruilen voor een andere. Anders heb je pech...


Als je voeding te zwak wordt, en je hebt geen budget voor een nieuwe krachtigere maar ook duurdere voeding, kan je altijd een Dual PSU Setup overwegen. Hierbij verdeel je de belasting over 2 voedingen. 1 van de 2 voedingen is dan de master voeding en de andere is dan de slave voeding. De master is het exemplaar waar je de moederbordconnector van gebruikt. Sluit op de slave de schijven, fans, UV-verlichting, peltiers, fancontrollers of wat dan ook aan.
De enige regel die je niet uit het oog mag verliezen is: zorg ervoor dat de voedingslijnen van de ene voeding NOOIT in verbinding komen met de voedingslijnen van de andere voeding. Als je dit wel doet, gaat de spanningsregeling van de ene voeding interfereren met de spanningsregeling van de andere voeding, met als gevolg dat de spanningen onvoorspelbaar worden met mogelijke schade als gevolg...
Hoe ga ik concreet te werk?
Sluit de master-voeding gewoon aan op je pc zoals je normaal zou doen. Op de slave-voeding sluit je de hierboven opgenoemde zaken aan. De moederbordconnector van de slave-voeding moet je nergens inpluggen, maar wat je wel moet doen, is ervoor zorgen dat pin 14 en pin 15 van de slave voeding worden doorverbonden wanneer de mastervoeding aan staat (de doorverbinding moet verbroken worden wanneer de mastervoeding uit gaat). Door deze doorverbinding zal de slave voeding ook aan/uit gaan simultaan met de mastervoeding. Zie het schema hieronder als verduidelijking:



Schema door Rsdraisma in "Welke voeding heb ik nodig? Deel 17"

Zorg ervoor dat er een stevig elektrisch contact wordt gemaakt, dat niet kan losschieten.

Indien de slave voeding niet mee wil werken kan dit zijn omdat hij te weinig belast wordt. Een dummy-load (weerstand) op 3.3V, 5V en/of 12V lijn kan dat verhelpen (afhankelijk van welke lijn onderbelast is).


Dit gaat over de afwerking van een voeding en heeft niets met prestaties te maken. Desalniettemin vinden sommigen dit een heel belangrijk aspect van voedingen, vandaar dat ik het ook vermeld. De meeste kwaliteitsvoedingen hebben een mesh rond de voedingskabels. Dit is een soort van netje dat alle kabeltjes die naar 1 connector bij elkaar houdt.



Deze mesh komt dan ook in verschillende uitvoering voor: verschillende kleurtjes, UV-reactief, mesh met afscherming voor elektromagnetische velden, ...
Als je hier belang aan hecht, kijk dan vooral na hoever de mesh doorloopt tot aan de connector, mits bij sommige gemeshede kabels, de mesh al in het midden ophoudt!


Dit is een soort van extra technologie die in de meeste goede en krachtigere voedingen is ingebouwd. In Europa is dit zelfs verplicht. PFC is een technologie die er voor zorgt dat de golfvorm van de netstroom zo goed mogelijk de sinusvorm van de netspanning benadert. Dit zorgt voor minder belasting op het net wat betreft reactief vermogen (dit is het vermogen dat de energieleverancier wel moet kunnen leveren op het net en waar het net naar gedimensioneerd moet worden, maar dat niet nuttig gebruikt wordt). PFC met een waarde van 1 (=100%) is het streefdoel. Er zijn 2 soorten van PFC: passieve en actieve. Passieve is eigenlijk een gewone condensator (de capaciteit van de condensator compenseert de inductiviteit van de transformatorspoel). Dit levert PFC waardes tot 0.90 op (=90%). Actieve PFC is onder de vorm van een extra IC'tje in de voeding wat op zich wel een beetje extra stroom verbruikt. Echter levert PFC bijna altijd een waarde van 0.99 (=99%) wat zeer wenselijk is voor het net.

Je zou kunnen stellen dat een voeding met actieve PFC langer gaat kunnen werken op een UPS dan een voeding zonder PFC.

Verder zijn met PFC uitgeruste apparaten die hoge vermogens hebben, minder belastend voor het stroomnet en stroomleveranciers.


Het gedissipeerde vermogen van voedingen uit zich onder de vorm van warmte. Warmte heeft dan ook een nadelig effect op de levensduur van de voedingscomponenten en er wordt dan ook getracht zoveel mogelijk deze warmte naar buiten te jagen.
Een paar zaken die nogal een grote impact hebben op de warmte van een voeding zijn:

- de mate van belasting van de voeding
- de efficiëntie van de voeding
- de airflow van de voeding en de airflow van de computer in het algemeen
- de casetemperatuur (mits de voeding vandaar de lucht aanzuigt om te koelen)

Koeling is dan ook een belangrijk aspect van de voeding. Er zijn verscheidene technieken om voedingen te koelen:

- Fanless: zonder fan, en dus ook heel stil. In deze categorie vind je niet echt hoge vermogen-voedingen omdat deze ook te veel warmte produceren. Fanless voedingen hebben meer de neiging dan gewone voedingen om te gaan zoemen. Deze voedingen zijn over het algemeen ook heel duur.
- Semi-fanless: dit zijn voedingen met een ingebouwde fan, maar onder normale omstandigheden draait deze fan niet. Wanneer echter deze voedingen zwaar belast worden en het hoofd niet meer koel kunnen houden, gaat de fan in werking treden en dus ook geluid produceren.
- Voedingen met fan: dit zijn dus de gewone voedingen met fan en dus ook geluid produceren, hier heb je nog een paar soorten in:
- 1 kleine fan outtake (80mm of 92mm)
- 1 grote 120mm (of groter) fan intake
- 1 kleine fan outtake en 1 kleine fan intake (80mm of 92mm)
De laatste 2 zijn aanzienlijk stiller dan de eerste.

Stille voedingen. Dit zijn voedingen ontworpen met het oog op zo weinig mogelijk lawaai te produceren. Deze voedingen hebben goede stille fan ingebouwd die traag draaien. Dit heeft dan ook als gevolg dat er maar weinig lucht wordt verplaatst en dat deze voedingen niet in staat zijn om de warmte van je CPU af te voeren. Extra casefans zijn dus hierbij raadzaam. De meeste van deze stille voedingen hebben fans die hun snelheid aanpassen aan, ofwel de mate van belasting van de voeding, ofwel de temperatuur van de voeding. De tweede soort is eigenlijk de beste, mits daar het probleem rechtstreeks wordt aangepakt. Bij een zware belasting hoort natuurlijk een hogere temperatuur, maar dit loopt niet perse met elkaar lineair op, dus echt ideaal is deze situatie niet.


Een modulaire voeding is een voeding waarvan je de kabels kan loskoppelen van de voeding zelf. De voeding is dus gewoon los zonder bekabeling en met alleen stekkertjes in de wand van de behuizing. In deze stekkertjes kan je dan de kabels inpluggen die je nodig hebt. Het andere uiteinde van de kabel plug je vervolgens dan gewoon in bijvoorbeeld de harde schijf (bij een molex-connector).

Voordeel van een modulaire tegenover een niet-modulaire voeding:
Heel simpel: De voeding is modulair of m.a.w je hoeft alleen de kabels in te pluggen die je echt nodig hebt, en de rest plug je niet in. Dit resulteert natuurlijk in minder kabel-rommel in je computer! Uiteraard heeft dit als gevolg dat de pc veel netter oogt en dat dit vervorderlijk is voor de airflow omdat er veel minder kabelbomen in de weg zitten.

Nadeel van een modulaire tegenover een niet-modulaire voeding:
De extra connectie vormt een zwak punt, zowel mechanisch (als er per ongeluk tegen gestoten wordt of te hard aan getrokken wordt) als elektrisch: de connectie is geen ideale geleider, en gaat zich als ohmse weerstand gedragen. Dit heeft als gevolg dat de connectie een bepaalde spanningsval op zich gaat nemen. Ook zijn zulke connecties voor grote stromen minder betrouwbaar dan een massieve gesoldeerde connectie...
Op zich komt het erop neer dat als je een modulaire voeding wilt kopen, je er vooral op moet letten, dat de connectie tussen de voeding en de kabels zelf er een beetje degelijk uitziet.
Wees gerust, deze voedingen zouden volledig gekeurd moeten zijn. Dit nadeel moet je dus met een korreltje zout nemen. Indien de voeding goed gefabriceerd is, zal het extra contactpunt tussen voeding en kabels kwalitatief genoeg zijn en kan je dit nadeel in feite verwaarlozen.




Dit zijn voedingen die eigenlijk uit 2 elementen zijn opgebouwd die redundant werken of m.a.w.: beide elementen kunnen elk de pc voeden in een noodsituatie. Onder 'een noodsituatie' kan je verstaan: wanneer het andere voedingselement het begeeft. Dus wanneer er iets scheelt met het ene element, neemt het andere alle werk voor zich, en omgekeerd. Dit is om te kunnen garanderen dat je pc 24/7 kan blijven draaien en is dan ook niet voor de normale tweaker bestemd, maar voor belangrijke servers waar dit 24/7 gebruik héél belangrijk is.




Stof
Dit is de grootste boosdoener van voedingen. Door de elektrische velden (dewelke veel stof aantrekken) en de constante luchtdoorstroming van voedingen (dewelke constant stof aanvoeren) stapelt er zich in voedingen enorme hoeveelheden stof op. Niet alleen gaat dit de voeding isoleren waardoor ze oververhit gaat geraken, ook zorgt dit ervoor dat de fan gaat aanlopen, minder lucht gaat verplaatsen en lawaaieriger gaat worden. Verder kan stof ook voor geleiding gaan zorgen tussen 2 soldeerpunten. :( Het beste is dus om van zodra de voeding uit garantie is, ze onmiddellijk eens te openen en grondig stofvrij te maken. Vanaf dan elk jaar herhalen.

Voeding uitstoffen
hoe te werk gaan:

- Open de voeding.
- Gebruik een compressor om het stof 'op te spuiten'.
- Terwijl je dit doet hou je de slang van een draaiende stofzuiger in de buurt om het neerdwarrelende stof af te zuigen.
- Vergeet zeker de fan niet te ontstoffen, evenals de plekjes achter de fan waar je op het eerste zicht niet direct aankan.
- Monteer alles terug op de originele plek en sluit de behuizing van de voeding terug.

Fan vervangen
Je kan de fan van een voeding vervangen als je vind dat die te veel lawaai maakt door een nieuwe stille fan. (Doe dit niet in het geval van temperatuursgeregelde fans) Kies een fan uit die stiller is, maar die wel nog genoeg lucht verplaatst om de voeding nog gekoeld te krijgen.

- Open de voeding.
- Demonteer de oude voeding. Knip indien nodig de kabeltjes (die de fan zelf voeden) die naar de fan gaan over met nog genoeg overschot aan kabel aan beide zijden.
- Soldeer indien nodig de nieuwe fan aan de kabeltjes.
- Monteer de nieuwe fan stevig.
Sluit de behuizing van de voeding.

Als je een voeding opent om ze uit te stoffen, een fan te vervangen, of gewoon een kijkje te nemen hou dan rekening met de volgende puntjes.

- De garantie vervalt normalerwijze bij het verbreken van de verzegelingssticker.
- Ga altijd voorzichtig te werk.
- Breng jezelf en de voedingsbehuizing regelmatig in contact met de aardingspin van het stopcontact.
- Probeer geen componenten op de printplaat aan te raken. Deze kunnen nog hoge ladingen hebben, en dat kan lelijke stroomstootjes geven.
- Gebruik je gezond verstand !!!

Zorg ervoor dat een voeding altijd goed geaard is. Zowel de voedingsbehuizing als de computercase moeten goed contact maken met elkaar en met een aarding.



Bij een voeding zijn drie dingen heel belangrijk, namelijk het Merk, het Vermogen en de Ampères welke de voeding kan leveren op de +12V lijn.

Het merk is belangrijk om te voorkomen dat je troep koop. Er zijn grofweg gezien twee soorten voedingen, bagger en goede voedingen. Merken als Sweex, Qtec, Trust en "No-Name zijn voedingen welke echt bagger zijn, deze wil je echt niet in je pc hebben zitten. Een richtlijn is dat een goede voeding minimaal 9-10 cent per watt is. (een 650 watt voeding van 35 euro is dus in 99% bagger terwijl een 350 watt voeding van 35 euro best goed kan zijn)

Het vermogen van de voeding is belangrijk, ik denk dat dit wel duidelijk is waarom. Belangrijk is ook om te weten hoe de fabrikant aan dat vermogen is gekomen. Voedingen welke ik hierboven ook noemde geven het vermogen altijd in piekvermogen, dus wat de voeding in het gunstigste geval voor enkele milisecondes kan leveren. Een Sweex 450 watt voeding kan een piek leveren van 450 watt, maar continu mag je zeer blij zijn met 250 watt welke de voeding echt kan leveren. Een goede 450 watt voeding kan continu 450 watt leveren.

In iedere pc zitten een aantal onderdelen welke verweg het meeste nodig hebben van wat de voeding kan leveren. De cpu en de gpu, samen met de HD's hebben vaak ongeveer 75-80% nodig van al het vermogen welke de voeding kan leveren. Deze drie onderdelen werken volledig op 12 volt (bij de cpu en gpu zitten er speciale schakelingen welke van 12 volt geschikte spanningen maken) Het is dus zeer belangrijk dat de voeding een sterke, stabiele 12 volt lijn heeft, immers werkt de cpu en de gpu op deze lijn. Is de 12 volt lijn zwak of instabiel dan is de rest van de pc dat ook.
Oudere voedingen hebben stabiele 12 volt lijnen welke niet zo heel krachtig zijn, deze kunnen niet zo heel veel vermogen leveren. Voedingen van bijvoorbeeld Sweex hebben een onstabiele en zwakke 12 volt lijn. Recente goede voedingen hebben een sterke en stabiele 12 volt lijn.

Wil je weten of een voeding goed is dan is het dus zeer belangrijk om het merk, het vermogen en de hoeveelheid ampères op 12 volt te weten. Een 350 watt voeding kan een Sweex voeding zijn welke, maar 8 ampères op de 12 volt kan leveren. Het kan echter ook een Antec voeding zijn welke 25 ampères kan leveren op de 12 volt, en dit is een enorm verschil.



Vorige delenEnkele voedingsmerkenLosse linksLosse reviewsAls je een link hebt die volgens jou hier thuishoort, meldt dat dan even via een post of de mail.


Reviews op GoT
MerkTypeVermogenReviewer
AntecSmartPower400 WattDude
TrueControl550 Wattsn0x0r
TruePower550 WattDude
TruePower430 WattBreepee
AOpenAO300-12APNF300 WattAttiX.SkategoaT
AO350-12AHNF350 Wattmartijn_tje
AsusAtlas 36H w/P PFC360 WattAttiX.SkategoaT
Atlas 450w (A-45GA)450 WattMarkuzi
ChieftecHPC-360-202
360 Wattnaps
CobaAP 400X370 WattToink
CodegenCodegen 400w400 WattTrippleSix
CoolerMasterRS-450-ACLY Real450 Wattcatscit
CPVLCB400ATX400 WattCyberblizzard
CWT480ADP 480 WattExigence
EnermaxEG365P-VE(FC)350 WattGhostrider(NL)
Liberty ELT620AWT620 WattGhostrider(NL)
EG651P-VE-FM(24P)550 WattWolfboy
Noisetaker EG425AX-VE(G)SFMA420 Wattsadar
EnhanceATX1136H360 WattB_FORCE
ATX1140H400 WattZeonBMX
Enlight420 Watt420 Watttherat10430
FSP/Fortron300-60Pn300 Wattdjolaff
Blue Storm
500 Wattwwillem
HiperHPU-4k580-MU580 WattDaOverclocker
Huntkey400 Watt400 Wattjeroen-v
LW-6400H400 WattSilentgooz
500 Watt500 WattJC Ken
LW-6500H-3500 WattHilco
LevicomX-Alien500 Wattaramdin
Blackpower (blue LED)450 WattRaceEend
NexusNX4090400 WattToink
OCZPowerStream470 Watt_Ernst_
Modstream450 WattGaming247
Q-Tec450 Watt Dual Fan Gold450 WattRaceEend
500 Watt Big Fan Low Noise PFC500 Watttimdeh
SeasonicS12-430W430 WattMarcelDamhuis
TaganTG380-UO1380 WattAttiX.SkategoaT
TG380-UO1380 Wattmr_a
480 Watt480 WattEraser
TG480-U01480 Wattx86-based
480 Watt480 Wattaramdin
480 Watt480 WattYofresh_750
TG480-U01480 Wattwwillem
TG430-U15 (EASYCON)430 Wattdev icey
TG600-U35 Easycon XL600 WattMensionXL
ThermaltakeSilent PurePower480 Watttimdeh
PurePower560 Wattamd187
ToPower520 Watt520 WattSluuut
Yakuda[url=url=http://gathering.tweakers.net/forum/list_message/21943968#21943968]560 Watt Silent[/url]560 WattTutti-frutti
ZalmanZM300B-APS300 WattBurning_acid
ZM400A-APF400 Watt_ferry_
ZM400B-APF400 WattArjan B
ZM400B-APS400 WattMikeyman
Heb jij ook een voeding waarvan je een review wilt maken? Post deze dan gewoon in dit topic. Iedere mening is tenslotte van belang. :)

Opmerkingen over de topicstart? Eender wat, laat maar weten! Met dank aan iedereen die meewerkt aan dit topic. Dank aan Eraser voor de basis waarop ik de topicstart heb kunnen uitbreiden en voor de vorige 11 delen. _/-\o_

[Voor 99% gewijzigd door disco stu op 29-06-2010 15:24]

Als je geen molex stekkers meer over hebt lijkt het mij slimmer om molex splitters te gebruiken dan s-ata power naar molex connectors.



Zijn ook beter te krijgen dan s-ata power naar molex.

En ook het liefst twee keer molex naar 6 pins PEG.



En niet één keer molex naar 6 pins PEG.

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic

Een Core i7 920 heeft een TDP van 130 Watt, verbruik zal dus nog wel wat lager liggen.
6 HD's nemen idd zo'n 60 Watt, DVD brander ook zo'n 10 Watt.
Een HD5770 doet idd max 100 Watt, maar dit wel tijdens Furmark, normaal haal je dit dus nooit.
De rest van de PC neemt hooguit 50 Watt.
Is samen dus 350 Watt, een goede 450 Watt voeding moet meer dan genoeg zijn.

Review van de OCZ voeding.

Conclusie:


Review van de Coolermaster.

Conclusie:
# Very high ripple that goes out of bounds at loads approaching the maximum rated power
# Poor voltage regulation at high loads
# Not function properly protections PSU so the following
# Burned in the CL2 test!
Beide dus gewoon slecht. :p

Wat voor eisen stel je aan de voeding? Moet die een tweede videokaart aan kunnen? Moet die erg stil zijn? Modulair? Heel erg efficient? En wat is het budget?

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic

Nee dat is niet normaal de voeding is namelijk niet semi-passief.
Zie ook de site van Coolermaster:

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic


  • Nostordici
  • Registratie: juli 2006
  • Laatst online: 03-12 21:06
Ik wil binnenkort graag een andere videokaart aanschaffen, maar nu weet ik niet of mijn voeding het aankan.
Ik zat te denken aan een Palit gtx460 1GB of sonic platinum 1GB. De fabrikant raadt een 450 watt voeding aan, ik heb dus een 460 watt voeding.

Mijn systeem:
I7 860
6GB
2 * 1TB HD (5400rpm)
Geforce GT230 (huidige videokaart, deze wil ik dus gaan vervangen)
Voeding: HP DPS-460DB-3 A

Op de volgende link staat een foto van de gegevens van mijn voeding.

Voor mensen die liever niet op deze link klikken:
Input: 100-240V 8A, 47-63 Hz
Output: max 460V
+ 5.08V / 25A
+ 12Va / 18A
+ 12Vb / 15A
- 12V / 0.3A
+ 3.3V / 17A
+ 5.08VSB / 2A
+ 12Vc / 8A

Mijn vraag is nu of dit een voeding is van goede kwaliteit (hoog rendement) en of er met deze psu een gtx460 in mijn systeem kan worden gezet. Verder viel het me op dat er één 6pins connector aanwezig is, ik weet dat de Palit twee 6 pins aansluitingen nodig heeft. Valt deze videokaart nu af?
chim0 schreef op woensdag 11 augustus 2010 @ 20:05:
En een Phenom II is misschien high-end binnen AMD maar lang niet zo high-end als een i7.
Nee idd daarom doet een Phenom II X6 het vaak ook beter dan de goedkoopste Core i7's...
Redblader schreef op woensdag 11 augustus 2010 @ 20:08:
maar dit is een beetje off-topic bij de BBG voor voedingen O-)
Dat dus.
Shady15 schreef op woensdag 11 augustus 2010 @ 16:40:
Mijn vraag is nu of dit een voeding is van goede kwaliteit
Ja Delta voedingen zijn normaal gesproken van prima kwaliteit.
(hoog rendement)
Geen info over gevonden, maar hoe oud is de voeding (ongeveer)? Neem aan vrij nieuw, ook typenr. van de PC toevallig?
en of er met deze psu een gtx460 in mijn systeem kan worden gezet.
Mag geen probleem zijn.
Verder viel het me op dat er één 6pins connector aanwezig is, ik weet dat de Palit twee 6 pins aansluitingen nodig heeft. Valt deze videokaart nu af?
Nee vaak zit er bij de videokaart wel een verloopje van molex naar 6 pins PEG en anders heeft elke PC boer wel zo'n verloopje liggen voor een paar euro.

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic


  • Nostordici
  • Registratie: juli 2006
  • Laatst online: 03-12 21:06
-The_Mask- schreef op vrijdag 13 augustus 2010 @ 00:31:
[...]

Vast wel, kun je een foto maken van alle aansluitingen op de voeding? En of ze benoemen en ook degenen die je gebruikt? :)
Ik heb geprobeerd wat foto's te maken, maar erg duidelijk wordt het niet. Benoemen, lastig voor een leek :P
Ik kan wel zeggen wat er allemaal in zit qua onderdelen:
MSI-7613 (Iona-GL8E) moederbord
2 * 1 TB SATA 3G vaste schijf (5400-rpm)
Blu-ray speler/dvd-brander
GeForce GT230
AVermedia DVB-T/PAL PCI Express x1 tv-tunerkaart


Deze link bevat een foto van de binnenkant van de kast. Verder is het jammer dat HP erg weinig informatie over de voeding verschaft, bijvoorbeeld hoeveel aansluitingen erop zitten.

  • D4NG3R
  • Registratie: juli 2009
  • Laatst online: 02:19

D4NG3R

Beep Beep I'm a Geek

Dit systeem komt er aan te hangen: wenslijst: Test Systeem
In een CM690 Advanced II welke ik al heb.
offtopic:
Uugh, aankoop is onderanderen alweer een maand uitgesteld. Maar gaat zeker gebeuren

Met later nog 4GB extra ram, en een 2e HD5850.

De bedoeling is om er zwaar op te gaan OC'en. Zowel het CPU als het GPU. Dus vraag ik me af welke voeding beter is. Vind de corsair een stuk mooier en is qua bekabeling ook een stuk prettiger. Het prijsverschil is ~5 euro dus dat is niet echt een probleem.

Geluid cijfers komen van willekeurige reviews, maar kan geen statisch echt goede review(s) vinden.

Edit:

Valt me toch wat hoog uit :x

[Voor 15% gewijzigd door D4NG3R op 21-08-2010 02:50]


  • bitshape
  • Registratie: februari 2003
  • Niet online

bitshape

japanse vechtvis

@ limbokiller:

Inderdaad, de genoemde voedingen zijn, met uitzondering van CoolerMaster!, de Topproducten en A-keuze's van dit moment. Persoonlijk investeer ik mijn geld liever meteen in een hoogwaardig product, dus CoolerMasters sla ik direct over. De PSU is eigenlijk het belangrijkste onderdeel in een PC, het voorziet alle onderdelen van 'sap'.

Enermax is inderdaad ietsje duurder, maar zijn ook erg goed. (PRO87+ / MODU87+ / Revolution85+)

Om je keuze in het 750W-850W segment, een Corsair AX750 zou ik zeker overwegen. Indien je net wat meer vermogen nodig hebt, de Corsair AX850. Mocht je voldoende hebben aan 650W, zou je een Seasonic X-650 kunnen nemen. Pak iig een voeding met een hoog rendement: "80 Plus Gold".
De Seasonic M12D & Corsair HX modellen zijn al wat langer op de markt, maar daarom ook scherp geprijsd.


Welke ik zeker nog mis in het lijstje van de A-keuze voedingen van dit moment:

Seasonic X-650
Corsair AX850

De voeding voor de PC's met een laag opgenomen vermogen:
Seasonic X-400 Fanless 8)

En natuurlijk de beste voeding voor de überPC van dit moment: (gemaakt door Flextronics)
Corsair AX1200 :9~ :9~ :9~

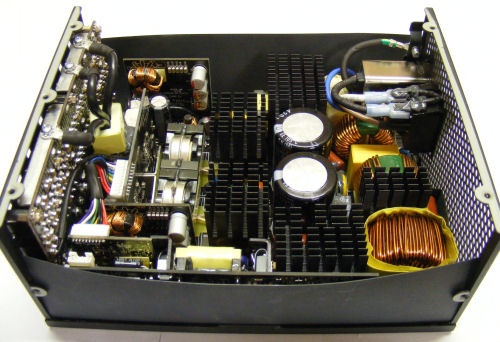

AX1200, bron

Als het goed is zal Seasonic nog wat nieuwe X-serie voedingen op de markt zetten met andere vermogens.
En misschien dat Corsair in de toekomst nog met een AX650 of AX950 komt om de AX-lijn wat uit te breiden, maar dat is natuurlijk speculeren. ;)

[Voor 20% gewijzigd door bitshape op 29-08-2010 04:22]

avatar redux
specs

Singular1ty schreef op donderdag 23 september 2010 @ 09:46:
Ik heb hier een second opinion over nodig. 3870x2 is niet op alle vlakken trager dan de 4870, ja bij de AA gaan ze een beetje zweten.
Ik zei ook niet op alle vlakken trager, maar quad crossfire schaalt gewoon niet zo heel goed en het verschil tussen een HD3870X2 en HD4870 is vaak al erg groot.
Een 3870x2 heeft 2 cores, en is op 15nm groter proces geproduceerd. Kan me dus nog steeds niet voorstellen dat die minder verbruikt dan de singlecore 40nm 4870. Noem me eigenwijs.
HD4870 en HD3870X2 zijn beide op 55nm geproduceerd, maar omdat een HD3870X2 zelfs minder streamprocessors heeft dan een HD4870 is het ook niet vreemd dat een HD4870 sneller is, arcitectuur is immers verbeterd.
StefanvanGelder schreef op donderdag 23 september 2010 @ 09:53:
Een gewone 3870 heeft al een TDP van 105W, een X2 dus al veel hoger. Volgens deze site 190.
TDP is geen verbruik...

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic

MetalfanBlackness schreef op dinsdag 28 september 2010 @ 23:13:
Zo ver ik kan zien heeft de CX400W alleen maar een 8-4 pin, eentje die je als 4 of 8 pins zou kunnen gebruiken i.p.v. voor beide 1.
Heb niet echt gezocht maar heeft je huidige voeding dan wel een 8 pins en 4 pins CPU stekker?
Of gebruik je nu al een verloopje zoals onderstaande:

Zo niet dan moet je dus nog zo'n verloopje halen.
Er staat dan ook iets bij over SSI, iets wat idd de form factor is van mijn moederbord, maar volgens mij is de form factor van mijn voeding ATX of EPS12 ofzo, iets wat voor mij voor wat onduidelijkheid zorgt.
Formfactor van het mobo heeft niks met die van de voeding nodig. ;)
Ik zou het ook neit erg vinden als hij wat minder stroom verbruikt, maar de zelfde performance levert, maar dat hoeft niet per see.
Er is niet echt een andere goede keuze, dus het zit er toch niet echt in. Maar je hele server is totaal niet zuinig dus dan zou ik eerder daar mee bezig gaan dan met de voeding. ;)

Bitfenix Whisper 450W review
[PSU] Voeding advies en info
AMD Nieuwsdiscussie
AMD Radeon Info en Nieuwsdiscussietopic


  • CeeDeeS
  • Registratie: februari 2002
  • Laatst online: 04-12 22:55
CeeDeeS schreef op maandag 27 september 2010 @ 22:10:
Mijn systeem is:
- Delta electronics 300W, 20A voeding, in een Asus V3-M3A3200 barebone
- AMD Athlon II X2 250 3Ghz
- 4 GB geheugen

Mijn vraag is welke van de onderstaande GPU's mijn voeding aan zou kunnen: HD6570>HD4850>HD4870, oplopend in kwaliteit. Echter, ze lopen ook op in energieverbruik.

De processor zit max rond de 65 Watt volgens testsites.
De GPU's hebben de volgende stroomverbruiken:
HD5670 = max 75 Watt
HD4850 = max 110 Watt
HD4870 = max 160 Watt

De CPU zit op max 65 watt

Nu vind ik het heel moeilijk om een goed overzicht te krijgen welke mijn voeding nu wel en welke die niet aan zou kunnen. De HD 4870 is mij al afgeraden omdat de voeding daar te licht voor zou zijn.

Welke zouden jullie aanraden?

ps: het is trouwens niet mijn intentie de voeding te veranderen, alleen de GPU dus
Ok, het gaat dus om onderstaande voeding.


Over die 20A ben ik niet helemaal zeker, dat had ik geloof ik ergens op i'net gelezen, maar wordt wellicht door de foto tegengesproken.

Nogmaals de vraag welke videokaart voor mijn systeem geschikt zou zijn, met deze voeding.
Eventueel zou een nieuwe voeding een mogelijkheid zijn wanneer dit echt een probleem gaat worden, maar ik weet niet aan wat voor meerprijs ik dan weer moet denken...?

  • bitshape
  • Registratie: februari 2003
  • Niet online

bitshape

japanse vechtvis

Omdat we het toch over Seasonic X-Series voedingen hebben, Seasonic heeft per heden de X-Series uitgebreid met nieuwe modellen: :9

X-660 (660W - 80PLUS Gold)
X-760 (760W - 80PLUS Gold)
X-850 (850W - 80PLUS Gold) Seasonic X-850

De specs-PDF (datasheet) vind je hier.
Ik heb deze nieuwe modellen al in de PriceWatch aangemeld, deze zullen zichtbaar worden na goedkeuring.

[Voor 10% gewijzigd door bitshape op 26-10-2010 13:14. Reden: Pricewatch-vermelding X-850]

avatar redux
specs


  • DeMuts
  • Registratie: december 2002
  • Laatst online: 16-10 18:28
Ik denk dat me voeding aan het overlijden is, Bad Company 2 loopt telkens vast en me systeem is de laatste tijd raar en instabiel en toen ik onderstaand progje bekeek vraag ik me af of die +12v waarde van 1V wel goed is.

Ik heb trouwens een paar jaar oude Huntkey lw6500h3 500w

[Voor 9% gewijzigd door DeMuts op 26-11-2010 23:38]

Pagina: 1

Dit topic is gesloten.



Nintendo Switch (OLED model) Apple iPhone 13 LG G1 Google Pixel 6 Call of Duty: Vanguard Samsung Galaxy S21 5G Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True

Tweakers maakt gebruik van cookies

Bij het bezoeken van het forum plaatst Tweakers alleen functionele en analytische cookies voor optimalisatie en analyse om de website-ervaring te verbeteren. Op het forum worden geen trackingcookies geplaatst. Voor het bekijken van video's en grafieken van derden vragen we je toestemming, we gebruiken daarvoor externe tooling die mogelijk cookies kunnen plaatsen.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Forum cookie-instellingen

Bekijk de onderstaande instellingen en maak je keuze. Meer informatie vind je in ons cookiebeleid.

Functionele en analytische cookies

Deze cookies helpen de website zijn functies uit te voeren en zijn verplicht. Meer details

janee

    Cookies van derden

    Deze cookies kunnen geplaatst worden door derde partijen via ingesloten content en om de gebruikerservaring van de website te verbeteren. Meer details

    janee
