Het "Post hier je kleine mods" topic - Deel 17

[Verwijderd]

Eventueel zn PCIE riser kabel ??

[IceTeaGX]

PCI riser gaat niet veel helpen, heb totaal geen plaats om de kaart elders te plaatsen.
Een beetje dremel/zaag/vijlwerk heeft het doen passen, maar het probleem zit volgens mij toch vooral in de kast.

Dat krulletje is dus weggegaan, hier zat oorspronkelijk ook een vijsje in om het afdek klepje vast te zetten. Dat trekt nu wat scheef omdat het "maar" langs 1 kant vast zit.
Ik heb dan ook de cover van de grafische kaart wat moeten afvijlen bovenaan, omdat deze anders niet zou passen (alles wat op de 2de foto uitsteekt eigenlijk)

Leuk kastje, maar dit had beter gekund.

[Gizzy]

Ik heb onlangs ook een beetje gemod om zodoende de cpu loop voor mijn nieuwe build kwijt te kunnen in een define mini. Hier een paar build log pics en het resultaat.

Ik begon met de volgende setup

Een 2500k op een Asus ROG Maximus Gene IV.


Radiator inmeten

Klaar om te slijpen

Succes!


Vervolgens de radiator stands gepakt die ik had besteld om de radiator vertikaal te plaatsen. Daar ware de stands helaas niet voor bedoeld, dus maar wat deurstops gehaald bij de bouwmarkt. Zie onderaan de foto met het reservoir. Reservoir paste dus helaas ook niet op de gewenste plek.





Vervolgens gepast en gemeten om de HDD en SSD te plaatsen.


Eindelijk kon ik de hardware gaan inbouwen en de cpu loop aansluiten en testen.




Looptest

Alles was gelukkig lekkage vrij, maar in de dagen erop nog wel de fittingen wat aangedraaid.

Hierna de antec 620 clc geinstalleerd op de gtx 670 en in de kast gezet met de overige hardware met het volgende resultaat.





Nog een overview van de hardware:

#	Product	Prijs	Subtotaal
1	Intel Core i7 3820 Tray	€ 278,30	€ 278,30
1	Asus Rampage IV Gene	€ 240,79	€ 240,79
1	EVGA GeForce GTX 670 FTW	€ 0,-	€ 0,-
1	Samsung Spinpoint F1 HD103UJ, 1TB	€ 0,-	€ 0,-
1	Fractal Design Define Mini	€ 76,70	€ 76,70
1	Scythe Kaze Master Flat	€ 26,10	€ 26,10
1	Antec H2O 620	€ 52,45	€ 52,45
1	Aqua-Computer Aquastream XT USB 12V	€ 90,48	€ 90,48
1	Aqua-Computer Flow sensor mps flow 400, G1/4	€ 50,64	€ 50,64
2	Aqua-Computer Temperature sensor inline G1/4	€ 10,15	€ 20,30
1	EK Waterblocks EK-Multioption RES 150	€ 0,-	€ 0,-
1	EK Waterblocks EK-Supreme LTX CSQ- Copper - Plexi	€ 39,99	€ 39,99
1	Thermochill PA 120.2 (2x120mm)	€ 0,-	€ 0,-
2	Noiseblocker NB-BlackSilentPro PK 3, 140mm	€ 11,95	€ 23,90
6	Scythe Gentle Typhoon D1225C12B5AP-15 (1850 rpm) , 120mm	€ 12,30	€ 73,80
1	Corsair Force GT 60GB	€ 68,-	€ 68,-
Bekijk collectie Importeer producten		Totaal	€ 1.041,45

[ Voor 80% gewijzigd door Gizzy op 15-04-2013 10:49 ]

[Carpento]

Wij hebben in de huiskamer een Silverstone LC16-behuizing staan, zoeentje dus:



Nu zit daar in ons geval maar één harddisk in maar de bays waarin de harddisks moeten zit niets aan antivibratie in ofzo. Resultaat is dat je die ene harddisk best goed hoort. En SSD's zijn a) nog een beetje te prijzig en b) nog niet te krijgen in 1TB (of indien wel: zie a) )

Nu heb ik ook nog een Antec P180 en daarin zitten mooie HDD-traytjes met antivibratierubbers, die werken uitstekend.

1+1 = 2


De originele bay van Silverstone


De tray van Antec


Stukje stevig aluminium haaks omgezet, wat gaatjes erin en de tray er op gepopnageld. Owja, ook nog even de klemmetjes er afgeboord (die nemen weer extra ruimte in)


Zit met de twee schroeven op de originele plek vast in de behuizing.Wel iets langere schroeven gepakt met grotere kop (maar wel gewoon standaard 6/32 draad).


En inclusief netjes ontkoppelde harddisk

[ Voor 3% gewijzigd door Carpento op 15-04-2013 11:34 ]

[GeeBee]

En SSD's zijn a) nog een beetje te prijzig en b) nog niet te krijgen in 1TB (of indien wel: zie a) )

en c) overkill voor pure storage

[zynex]

Leuke watercooling set Gizzy, maar misschien had je wel even thumbnails kunnen maken.

[Gizzy]

zynex schreef op zondag 14 april 2013 @ 14:11:
Leuke watercooling set Gizzy, maar misschien had je wel even thumbnails kunnen maken.

Mm ja nu je het zegt, ga ik eens even de thumbnail FAQ erbij zoeken.

[_ferry_]

Ik zie dat de foto's zijn geupload via het tweakers.net fotoalbum. In dat geval wordt er al een thumbnail gemaakt en een kant en klare UBB code gegenereerd die netjes naar de grote variant linkt
Heb ze nu maar even gewijzigd in URL's zodat het topic IIG op normale snelheid kan laden.

[Gizzy]

_ferry_ schreef op zondag 14 april 2013 @ 17:37:
Ik zie dat de foto's zijn geupload via het tweakers.net fotoalbum. In dat geval wordt er al een thumbnail gemaakt en een kant en klare UBB code gegenereerd die netjes naar de grote variant linkt
Heb ze nu maar even gewijzigd in URL's zodat het topic IIG op normale snelheid kan laden.

Ja sorry, is inmiddels aangepast zoals het hoort.

[flyyy]

Jongens ik heb een vraagje,
kan je een mobo gewoon (met spacers) gewoon op een houten plank schroeven?
of met spacers gewoon op een metalen plaat?

wil graag zelf een kast bouwen maar ben echt een nieuweling en heb geen zin in
om mijn mobo kort te sluiten.

[sebastius]

Ja hoor gaat prima. Je kunt ook de moederbord-tray uit een bestaande kast trekken en die inbouwen in je houten kast.

[flyyy]

ja want hoorde ook dingen als aarden etc?

[sebastius]

bobkoning schreef op donderdag 18 april 2013 @ 13:46:
ja want hoorde ook dingen als aarden etc?

Niet te moeilijk over doen

[godofal]

bobkoning schreef op donderdag 18 april 2013 @ 13:46:
ja want hoorde ook dingen als aarden etc?

metalen behuizingen zijn geaard omdat dat anders electrisch gevaarlijk zou kunnen zijn
stel er komt een draad of printplaat waar 230v op staat tegen een niet geaarde metalen behuizing en jij pakt die behuizing vervolgens op...
als de behuizing geaard is, is het simpelweg kortsluiting en slaan de stoppen door; worst case scenario is je electronica kapoet, vrij lage prijs om zelf niet "kapoet" te gaan

als je dus niet met een geleidende behuizing werkt (hout bijvoorbeeld) hoef je niks te aarden, dat heeft verder geen invloed op de computer/moederbord

[flyyy]

bedankt voor de uitleg

[Meelobee]

Daarnaast is je moederbord geaard door de voeding, mits de voeding in een geaard stopcontact zit.

[Verwijderd]

Mn TPC-800 gemod/gespoten zo dat de kleuren wat meer aansluiten bij de rest van mn kast. Gespoten met matzwarte lak van de Action en de bijbehorende primer. Ook heb ik de fan base gedaan aangezien die wit was en ik bang was dat ik voor onbalans zou zorgen als ik de fan zelf zou spuiten.

Oud:


Nieuw


Ook heb ik een psu covertje geknutseld om wat kabels te "verstoppen". Aangezien ik zelf wel tevreden ben met het resultaat ben ik van plan nog wat meer te "modden" in de toekomst. Meningen of opmerking/vragen zijn altijd welkom!

[mukkel]

Ik blijf het toch altijd raar vinden je CPU koeler zo monteren.

Zelf monteer ik de koeler 90graden tov het plaatje hierboven.
Dan blaas je de lucht gelijk naar buiten via de achterkant (mits je daar een fan plaatst)
Hoe je het nu hebt, zuig je warme lucht van je graka door je CPU koeler.

Of heeft het een andere reden waarom je de CPU koeler zo gemonteerd hebt?

[naaitsab]

Heeft 2 kanten vind ik zelf, bij mijn 600T bijvoorbeeld zitten er 2 top fans dus ruim voldoende gespreide top exhaust. Echter op deze manier heeft de intake fan van de cpu wel erg weinig ruimte voor airflow ivm GPU die ook weer veel hitte produceert.

Aangezien de rear exhaust fan bijna direct op je heatsink zit lijkt me de bovenstaande methode niet correct/minder efficiënt dan de standaard manier.

Echter door deze methode kan theoretisch de warme lucht van je GPU wel makkelijker je kast verlaten maar dan wordt je CPU ook weer warmer omdat deze 'gekoeld' wordt door dezelfde warme lucht.

[Verwijderd]

Kreeg het op het moment van installeren niet voor elkaar want die heatpipes zitten in de weg voor de bevestings brackets het lijkt mij bijna onmogelijk om op AM3 hem 'rechtop' te krijgen. Zou het nog eens uitzoeken morgen.

Edit: Zie dit filmpje voor verduidelijking:
http://youtube.com/#/watc...2Fwatch%3Fv%3D1M-PBg0PT-I
Hier zie je dat als je de koeler om zou draaien dat zn bevestiging kruis word geblokkeerd door de heatpipes.

Edit edit:
http://youtube.com/watch?v=_6V1WIsGatc
Hier word ook gezegt dat het onmogelijk is om hem van voor naar achter te laten koelen ipv onder naar boven bij AMD sockets.

[ Voor 52% gewijzigd door Verwijderd op 20-04-2013 07:20 ]

[godofal]

je links werken niet; het m. gedeelte weghalen fixt het

[darkpluisje]

mukkel schreef op vrijdag 19 april 2013 @ 22:43:
Ik blijf het toch altijd raar vinden je CPU koeler zo monteren.

Zelf monteer ik de koeler 90graden tov het plaatje hierboven.
Dan blaas je de lucht gelijk naar buiten via de achterkant (mits je daar een fan plaatst)
Hoe je het nu hebt, zuig je warme lucht van je graka door je CPU koeler.

Of heeft het een andere reden waarom je de CPU koeler zo gemonteerd hebt?

Dat had ik ook toen ik mijn True 120 ging monteren, vond het zo raar dat mensen hem naar boven hadden zitten ipv naar achter. Tot ik er achter kwam dat hij bij mij ook naar boven gericht moest zitten vanwege de manier waarop de koeler vastzit aan het bracket.
Voordeel was uiteindelijk dat mijn cpu toch niet snel warmer word als 30 graden en mijn gpu zelfs 5 graden koeler loopt doordat er meer airflow aan de achterkant van de kaart is.

[ Voor 11% gewijzigd door darkpluisje op 20-04-2013 10:23 ]

[nedernakker]

Men neme:

Gigabyte H55N-USB3
Core i7 875K
Corsair H60
MSI Geforce GTX 660Ti PE
2x 4 GB G.Skill ripjaws
128 GB Crucial M4
2x 3,5" HDD
5.25"DVD rewriter
Cooler master elite 120

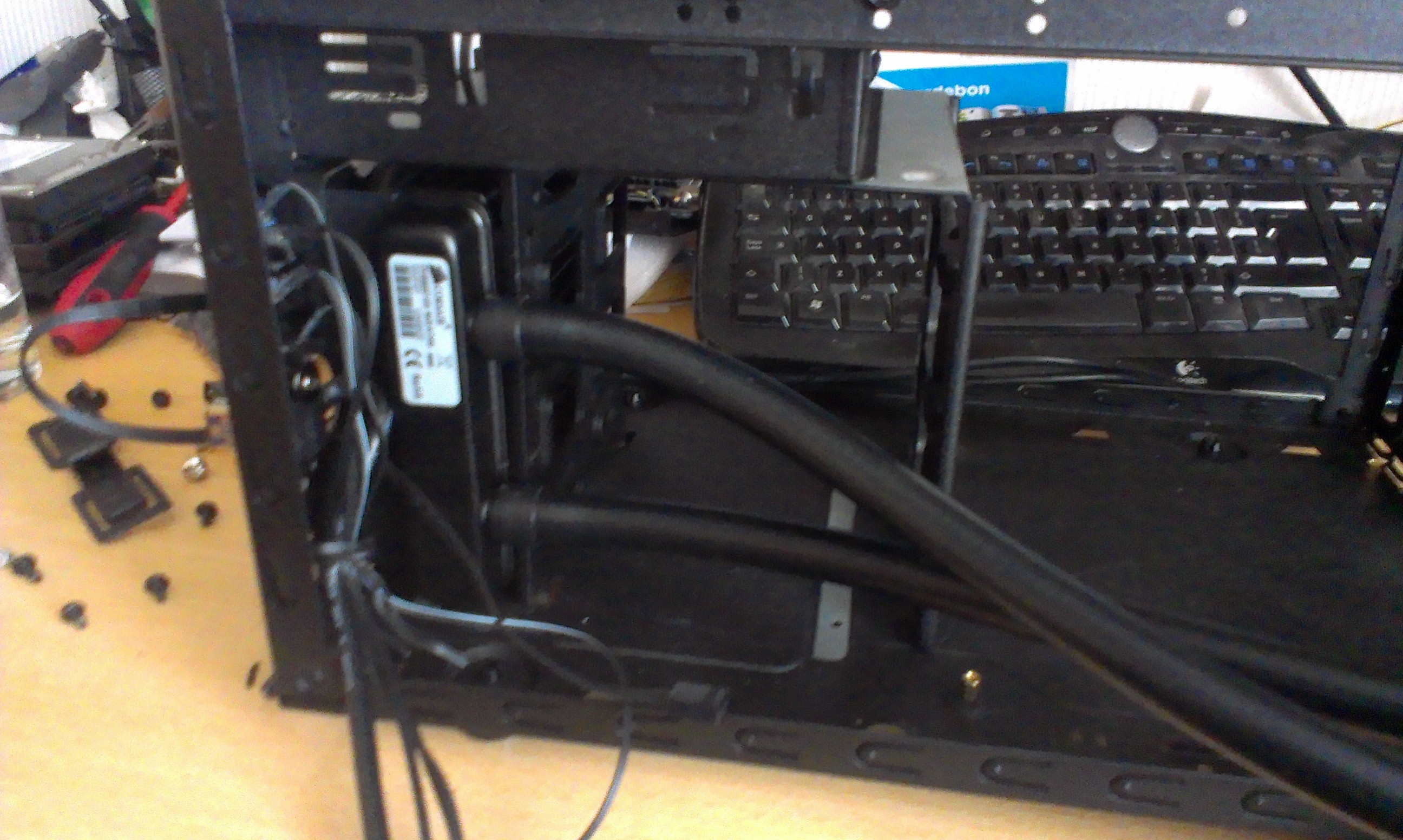

eerst de popnagels van de HDD bay er uit geboord zodat de H60 rad incl de corsair fan in de voorzijde geplaatst konden worden.

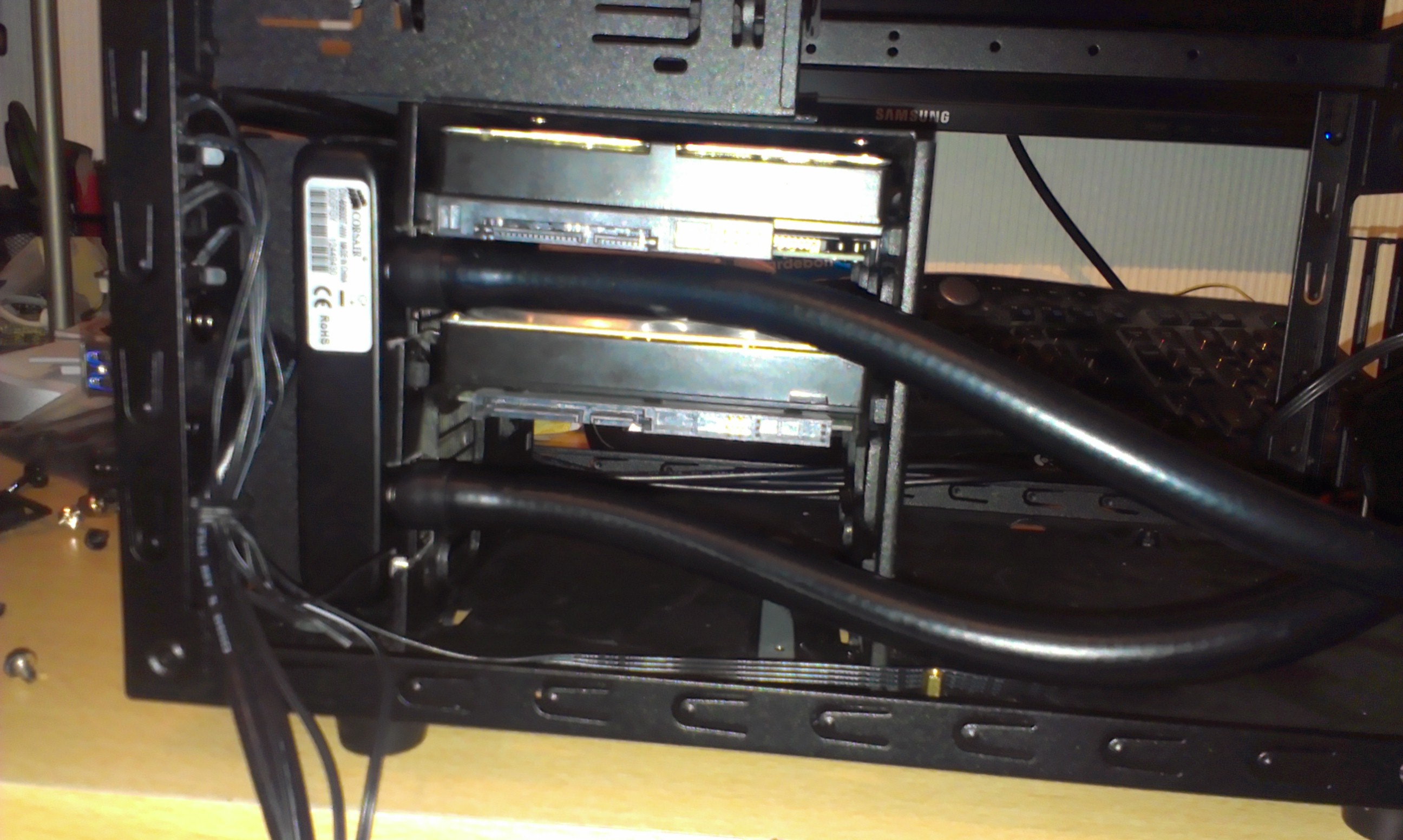

Toen die zat moest ik de bay iets inslijpen omdat anders de gpu tegen de andere kant klem kwam te zitten. De slangen passen echt net aan.. de SSD ligt onderin in de 3e HDD plek in een bracket

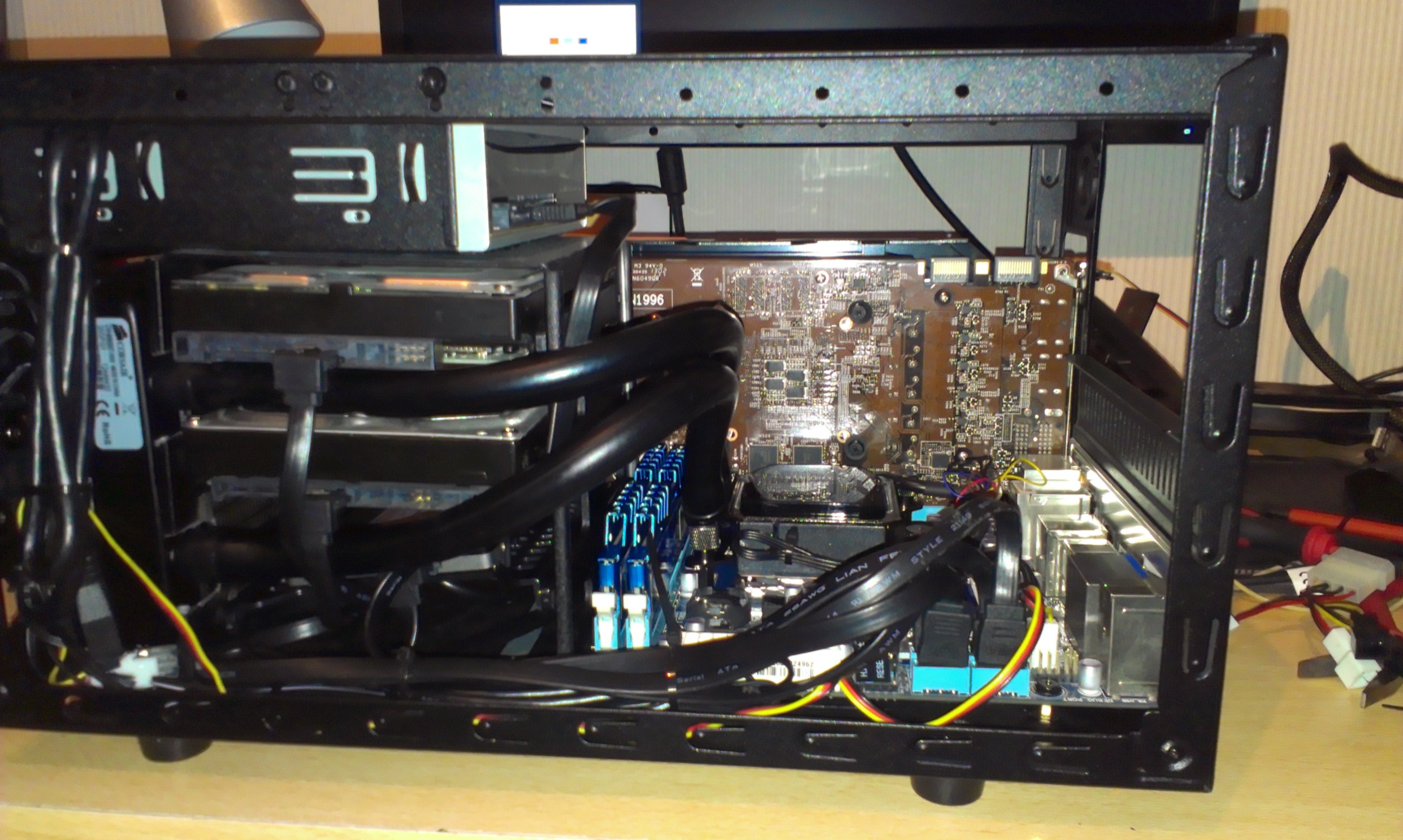

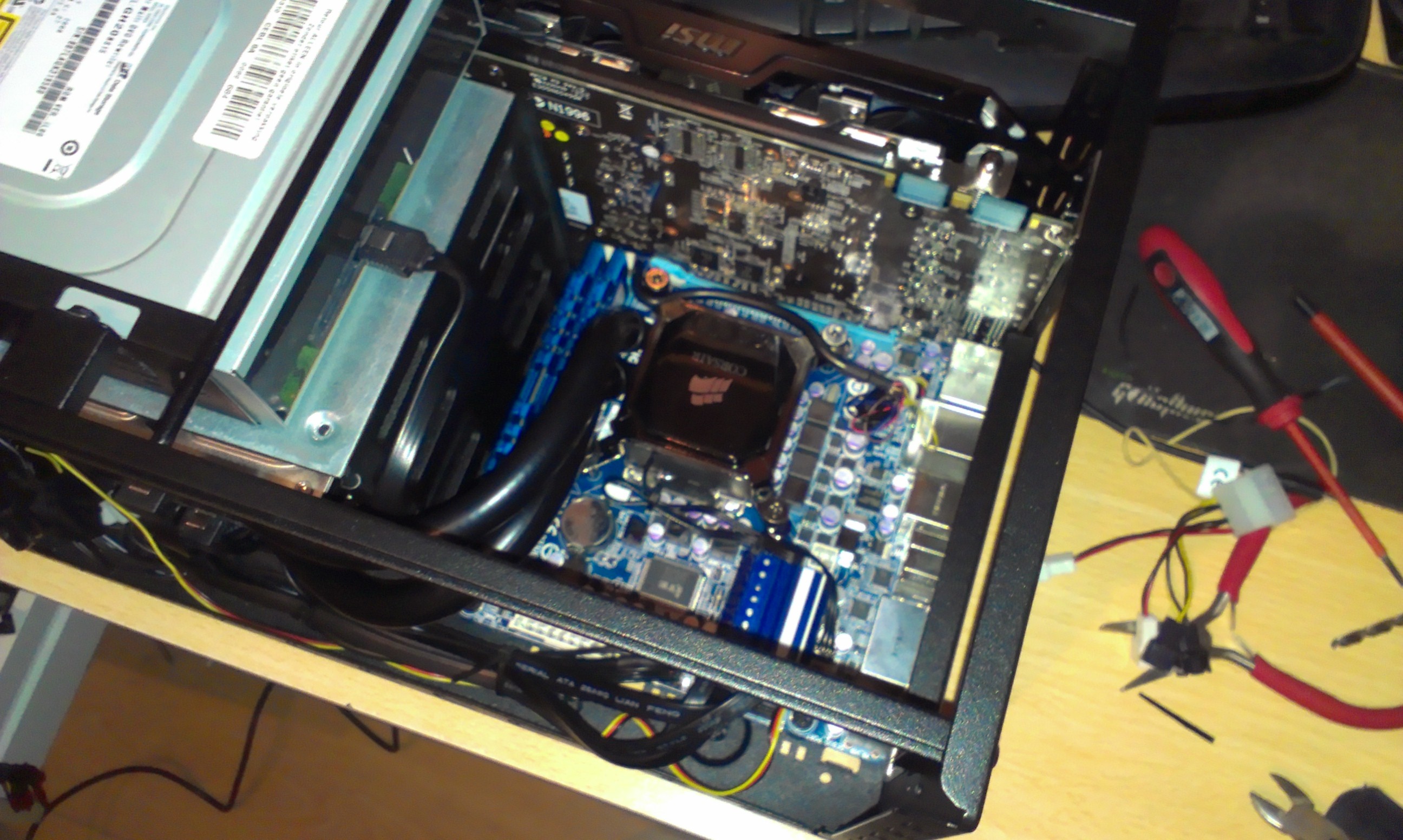

Pompje en GPU geplaatst. wordt al wat drukker.


SATA, fan en andere kleine kabeltjes geroute.

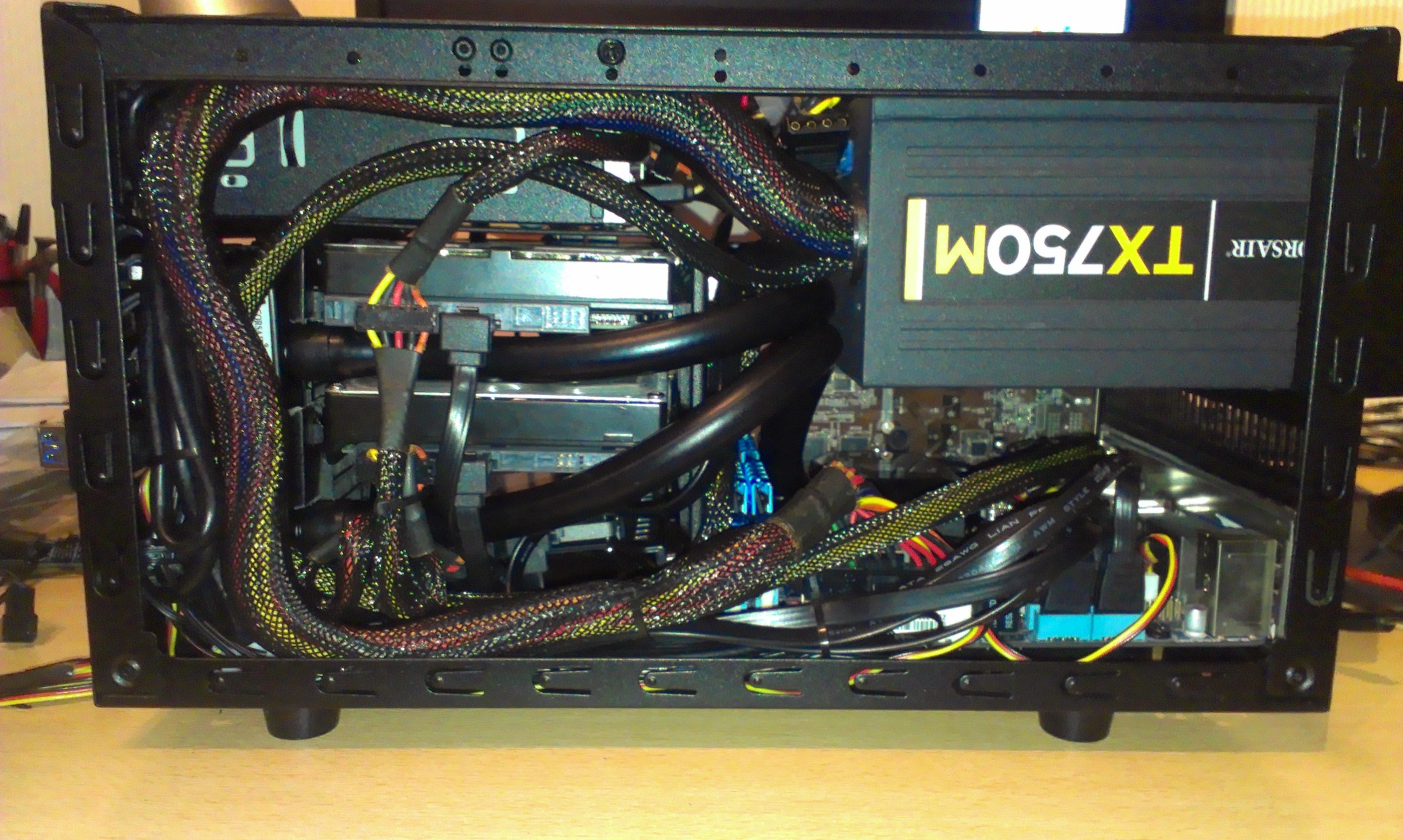

En toen het ergste, de voeding er in.... de fan zit naar beneden zodat hij boven het moederbord afzuigt, icm de intake fan op de rad zorgt het voor een goede flow door de kast.

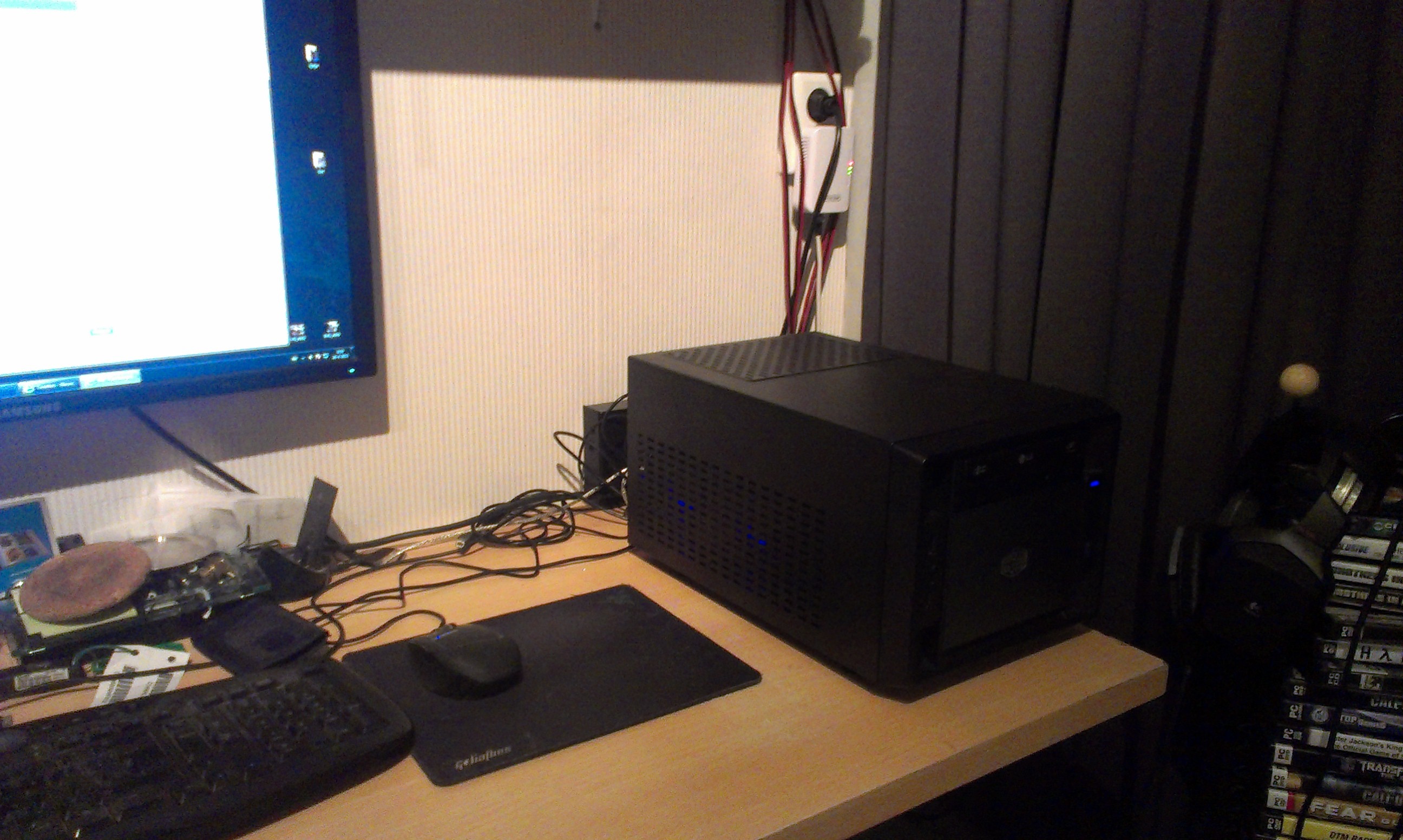

en tada:


de fan van de H60 staat op voltage control in de bios, idle stil op 30 graden, Load prime95 62 graden max, na een uur crysis 3 51 graden

[Fordox]

ideaal voor een lanbakje

[nedernakker]

Ideaal voor mij voor 24/7

[hellum]

Heb net een nieuwe simpele pc samengesteld met een AMD APU. De standaard koeler maakt nogal veel lawaai. Ik had nog een 120 mm Cooler Master fan liggen, dus heb ik een aantal beugeltjes gemaakt waarmee je die cooler op de heatsink van de AMD kunt schroeven.

Oude situatie:


Zelfgemaakt beugeltjes:


Met cooler:


Nieuwe situatie:


Volgens Coretemp draait het hele zaakje nu op 45 graden idle, dat is in mijn ogen prima en het beste is nog dat ik de pc nu bijna niet kan horen.

Edit: verkeerd afgelezen.

[R0y.]

hellum schreef op zondag 28 april 2013 @ 19:41:
Heb net een nieuwe simpele pc samengesteld met een AMD APU. De standaard koeler maakt nogal veel lawaai. Ik had nog een 120 mm Cooler Master fan liggen, dus heb ik een aantal beugeltjes gemaakt waarmee je die cooler op de heatsink van de AMD kunt schroeven.

Oude situatie:
[afbeelding]

Zelfgemaakt beugeltjes:
[afbeelding]

Met cooler:
[afbeelding]

Nieuwe situatie:
[afbeelding]

Volgens Coretemp draait het hele zaakje nu op 15 graden idle, dat is in mijn ogen prima en het beste is nog dat ik de pc nu bijna niet kan horen.

15 graden? Zit je buiten met je pc?

[godofal]

R0y. schreef op zondag 28 april 2013 @ 20:10:
[...]


15 graden? Zit je buiten met je pc?

ik gok 15 graden boven ambient
dus 21 graden in de kamer, 36 graden CPU

@hellum
altijd leuk zo'n houtjetouwtje mod, deze is extra geslaagd imo omdat je het ruwe gedoe helemaal niet ziet

[mukkel]

Je hebt nu wel een erg groot dood vlak op je koelblok.
Aangezien er geen lucht verplaatst wordt achter het middenpunt/motor zelf.

[lutkeveld]

mukkel schreef op zondag 28 april 2013 @ 20:21:
Je hebt nu wel een erg groot dood vlak op je koelblok.
Aangezien er geen lucht verplaatst wordt achter het middenpunt/motor zelf.

ultieme vrm koeler het was idd beter als hij hem asymmetrisch had gemonteerd

[vincent198]

Mod is blijna klaar, alleen nog waterkoeling inbouwen.

Aan jullie te raden welke kast dit is!

[ Voor 3% gewijzigd door vincent198 op 29-04-2013 10:05 ]

[PCBaas]

vincent198 schreef op maandag 29 april 2013 @ 10:03:
Mod is blijna klaar, alleen nog waterkoeling inbouwen.

Aan jullie te raden welke kast dit is!

[afbeelding]

Fractal Design R1-4? Het ziet er iig netjes uit.
Wel kaal zo aan de achterkant met alle PCI brackets eruit.

[ Voor 3% gewijzigd door PCBaas op 29-04-2013 10:56 ]

[hellum]

mukkel schreef op zondag 28 april 2013 @ 20:21:
Je hebt nu wel een erg groot dood vlak op je koelblok.
Aangezien er geen lucht verplaatst wordt achter het middenpunt/motor zelf.

Dat klopt, het is in de foto's niet goed te zien, maar de motor zit ongeveer bij de links onderste schroef waardoor het uiteindelijk wel weer meevalt.

[vincent198]

PCBaas schreef op maandag 29 april 2013 @ 10:54:
[...]

Fractal Design R1-4? Het ziet er iig netjes uit.
Wel kaal zo aan de achterkant met alle PCI brackets eruit.

Het is een Fractcal design Define XL, De waterkoeling moet ik nog inbouwen, het oogt nu nog erg leeg idd.

[Verwijderd]

Mijn nieuwe case, Fractal Design Arc Mide R2.
Geprobeerd om mijn H100i ipv bovenin om die voorin te plaatsen en dit gaat maar net, heb zelfs nog een beetje speling op de slangen dus netjes.

[Verwijderd]

Blaas je nu niet meer warme lucht je kast in ipv uit?

[mukkel]

Ligt eraan hoe de fans staan He akn ook gewoon als outtake staan.

Wat ik zelf dus zou doen dit makkelijker is qua onderhoud ivm stof ophoping in de rad.
Extra fan in de bodem als intake en klaar
Verse lucht voor je graka / rad.

[Verwijderd]

Oud delletje op de kop getikt inclusief scherm bij failliesementsverkoop voor 30 euro



Aangezien ik nog een Voodoo 2 12MB liggen had het moment die weer eens in te gaan zetten.... (retro).



Scherm heeft wel al een beugel maar die behoorde bij het bureau, ik moet dus een andere beugel gaan zoeken voor bevestiging aan de muur. Plus moet nog opzoek gaan naar een iets langere VGA naar VGA kabel vanaf onboard naar 3dfx kaartje. Ik heb nog een 2de 3DFX kaart liggen, wellicht lukt sli ook nog wel. IDE schijf wil ik vervangen met een S-ata aangezien het moederbord daar 1 slot van heeft.

In combinatie met een windows 2000 wellicht een leuk speelsysteempje.

[R0y.]

Verwijderd schreef op donderdag 02 mei 2013 @ 20:38:
Blaas je nu niet meer warme lucht je kast in ipv uit?

Ben ook erg benieuwd hoe zijn fans staan..

Deze week de define R4 binnen gehad (black, window) maar krijg met geen mogelijkheid mijn h80i zoals alienhunter zijn h100i heeft... Slangen net wat korter?

Nog een 120 fan gesloopt om een soort verlengstuk te maken, maar dat was nou ook niet echt een succes!

[san.okk]

Volgens Coretemp draait het hele zaakje nu op 45 graden idle, dat is in mijn ogen prima en het beste is nog dat ik de pc nu bijna niet kan horen.

Dat lijkt me nog wel wat aan de hoge kant. Mijn A8-5600 draait op 31 graden met een shuriken rev b..

[Niekleair]

Het hangt er wel van af hoe warm de omgevingstemperatuur is. Als de PC b.v. in een afgesloten kast staat, kan de omgevingstemp (en dus de CPU uiteindelijk) zomaar 5-10 graden hoger zijn dan bij een pc die in een 'open' ruimte staat.

[Bakko]

Kennen we deze nog? Medion Pentium 4 pc, daar stonden mensen destijds uren voor openingstijd bij de Aldi geloof ik.



Deze kast had ik hier ongebruikt staan, en wilde ik graag gebruiken voor een simpel game-systeempje voor in het weekend als ik mijn ouders kom bezoeken, zodat ik toch net even dat potje CS:GO kan doen.

Hiervoor heb ik een aantal onderdelen aangeschaft van de BBG voor budgetgamesyteem van een paar maanden geleden, een tweedehands HD4850, en een paar onderdelen die ik over had. Hiermee kon ik een leuk systeempje bouwen, maar de kast vroeg erom om gemod te worden.







Ik heb er dus een window in gezet, extra 120mm outtake fan voor bovenin, 120mm intake voor onderin en een extra 80mm outtake achterin. Verder alle drivebays eruit gesloopt en een enkele bay dwars aan het voorpaneel gepopnageld, en natuurlijk zwart en wit gespoten! Wishlist: LED-fan op de cpu en PSU opnieuw sleeven. Maar ik ben er al erg blij mee!

[darkpluisje]

Maakt hij met die 2x 80mm niet veel meer herrie als dat nodig is? Als je de window open zou laten op sleuven in zou maken kan hij zijn warmte makkelijk kwijt lijkt me ?

[Bakko]

Nee die twee 80mm fans draaien heel langzaam via een adapterje, dus die maken niet de meeste herrie. Ze zitten er ook meer in voor de looks (is niet echt te zien maar er zitten UV-leds in). En ze halen zo toch dat extra beetje warmte weg wat de GPU vooral de kast inblaast.

[Verwijderd]

Ik ben met dit lange weekend voor de deur ook is begonnen met een Htpc build.
Het idee is om een steampunk achtige mini itx (htpc) te bouwen.
Onderdelen:

#	Product	Prijs	Subtotaal
1	AMD A8-5600K Black Edition	€ 83,80	€ 83,80
1	MSI FM2-A75IA-E53	€ 74,90	€ 74,90
1	Western Digital Green WD20EZRX, 2TB	€ 80,40	€ 80,40
1	In Win BP655	€ 51,50	€ 51,50
1	Noctua NH-L9a	€ 34,90	€ 34,90
1	Noctua NF-R8 PWM, 80mm	€ 12,90	€ 12,90
2	Kingston KHX1600C9D3/4G	€ 30,90	€ 61,80
1	Lite-On IHOS104 (4x, SATA-150, dual-layer, Zwart, OEM)	€ 32,22	€ 32,22
Bekijk collectie Importeer producten		Totaal	€ 432,42

Voor de behuizing heb ik gekozen voor een In Win BP655. Dit is een leuke kleine behuizing incl. voeding.
Ik heb de behuizing uit elkaar geschroefd, popnagels uitgeboord en alles in een basis kleur gespoten, als alles weer in elkaar zit ga ik met effecten aan de gang om de boel ouder en gebruikt te laten lijken.
Hier wat foto's:


Grondverf:

Eindresultaat:

De voorkant komt meegeleverd in zwart in piano lak... en deze is nu donkerbruin gespoten.



Het eindresultaat van de front zal ik nog wel een keer updaten als de pc weer geheel in elkaar zit.

De voeding heb ik uit elkaar geschroefd en gespoten, de fan heb ik in een andere kleur geposten zodat het mooi afsteekt. De fan van de voeding was al luidruchtig en dit zal hem ook niet veel goeds doen, maar deze word later alsnog vervangen, als iemand nog een goede 8cm fan weet van 11mm dik -.-?

Wat overige foto's:
De fan van de voeding:
De case fan stock:
Nu met Noctua fan:

HDD/-DVD cage:


Als de boel helemaal inelkaar zit zal ik nog wat foto's plaatsen.
Ik ben nu bezig met details aan het maken zodat het een steampunk uiterlijk krijgt.

[SjaakDeBeer]

Mooie build. Is de voeding echter wel toereikend? Wat ik heb begrepen is dat de meegeleverde voedingen meestal niet erg goed zijn.

[Verwijderd]

SjaakDeBeer schreef op maandag 13 mei 2013 @ 15:29:
Mooie build. Is de voeding echter wel toereikend? Wat ik heb begrepen is dat de meegeleverde voedingen meestal niet erg goed zijn.

Dat heb ik ook gelezen maar dat zien we wel als het zover is.
En mocht het nodig zijn dan heb ik een andere voeding op het oog namelijk: pricewatch: be quiet! TFX Power 300W

[Verwijderd]

Ik heb een In WIn Wavy, zelfde binnenkant, maar fabrieks af zwart gespoten. Voeding bij mij is 160w en is 87% efficiënt. Nadeel bij de voeding is dat de fan aardig wat lawaai maakt, maar ik heb nog niet eerder zo'n leuk kastje gehad welke ik kan gebruiken voor light gaming (Skyrim, BL2, WoT en de Orange Box). Voedinkje trekt het makkelijk: i3-3225, LP HD7750, 2 HDD's en een SSD.

Een andere voeding is dan ook niet aan te raden aangezien er al een goede voeding in zit. Daar komt bij dat je alleen energie zuinige videokaarten kan gebruiken en de snelste is een HD 7750 Low Profile. Die zijn erg zuinig.

Maarre....een 8cm fan kun je wel vinden. Probleem is wel dat je dan je voeding molt. Ik heb de mijne ook vervangen en die regelt zich niet automatisch meer als dee voeding te warm wordt. De fan wordt aangestuurd als de voeding te warm wordt, en die functionaliteit wil dan wel een stuk gaan is mijn ervaring.

Een stille 8cm fan kun je krijgen bij Coolermaster: pricewatch: Cooler Master Slim 2000RPM, 80mm maar wel 155mm hoog.

[Verwijderd]

Kleine aanpassing in mijn Fractal Design Arc Midi R2 behuizing.
Voorin een Corsair H110 geplaatst, gaat net en werkt zo zeer effectief.





Gehele plaatje na installatie volgt nog.

[R0y.]

Vandaag waterkoeling ingebouwd in mijn define R4. Had geen plaats meer voor de SSD (2 hdd's in 5,25 bay) dus daar moest ik wat op verzinnen!

[dier]

R0y. schreef op zaterdag 18 mei 2013 @ 18:00:
Vandaag waterkoeling ingebouwd in mijn define R4. Had geen plaats meer voor de SSD (2 hdd's in 5,25 bay) dus daar moest ik wat op verzinnen!

dus je hebt 'm gewoon los erin laten hangen? Word daar nog wat aan gemod?

[ Voor 9% gewijzigd door dier op 23-05-2013 07:56 ]

[Fordox]

dubbelzijdig tape en dan aan je rad plakken

[mukkel]

Of gewoon boven op de bovenste dvd speler(?) dan zie je hem ook niet.

[R0y.]

dthiers schreef op donderdag 23 mei 2013 @ 07:56:
[...]


dus je hebt 'm gewoon los erin laten hangen? Word daar nog wat aan gemod?

Stuk van dat schuim geknipt zoals op de foto te zien is waar de SSD vrij stevig in staat. Met dubbelzijdig tape in de kast geplakt.

[CDA441]

Dit is mijn kleine mod



Ik ben helemaal opnieuw begonnen met m'n desk build, ook te zien op Highflow

Specs:
Hardware:
- Asus M5A78L/LE
- AMD FX-6100
- XFX HD7770
- Sharkoon WPM500
- 2 x 4GB Patriot AMD Entertainment Edition RAM (1333MHz) + 2 x 4GB Geil Enhance Corsa (1333MHz)
- Samsung SpinPoint 502HJ 500GB
- Maxtor Diamondmax 250GB
- Philips 170C & LG Flatron W1934S

Watercooling
- Processor: XSPC Rasa Black (Acetal) waterblok
- Pomp: X2O 450 12v pomp/res
- Radiators: RX120 & Magicool Slim Dual 240
- Temp: XSPC LCD Display Temp Sensor (white)
- Fan controller: Scythe Kaze Q3.5
- Fans: 7x Bitfenix Spectre 120mm, 1x XSPC 120cm
- Cooling Fluid: Mayhems Pastel Ice White
- Alphacool revolvable fittings G1/4
- XSPC High Flex Tube
- Bitspower Water Tank Z-Multi 150

[lutkeveld]

'post hier je kleine mods' post ie een desk

Is dat ding daar boven je monitors een centerspeaker? En de hdd's verdienen wel een backplate, ze doen een beetje afbreuk aan het strakke witte waterkoeling gedeelte.

[R0y.]

Ik post een zelf gemaakte ssd houder van verpakkingsmateriaal... Meneer post zijn desk!

Ziet er mooi uit

[CDA441]

lutkeveld schreef op zaterdag 25 mei 2013 @ 10:54:
'post hier je kleine mods' post ie een desk

Is dat ding daar boven je monitors een centerspeaker? En de hdd's verdienen wel een backplate, ze doen een beetje afbreuk aan het strakke witte waterkoeling gedeelte.

Waar zou ik het anders moeten posten? Tweakers.net heeft zo'n policy dat je geen afbeeldingen groter dan 600x400 ofzo mag posten, dus heb ik maar een linkje naar HF gezet zodat je daar de volledig buildlog ziet en ja, dat is een centerspeaker (kon nergens anders plaats vinden)
Ik ben nog aan het denken aan zwarte folie over de HDD's te plakken (+ ik moet nog een zwart AM3+ moederbord zien te bemachtigen voor weinig geld

R0y. schreef op zaterdag 25 mei 2013 @ 11:27:
Ik post een zelf gemaakte ssd houder van verpakkingsmateriaal... Meneer post zijn desk!

Ziet er mooi uit

Danku

[Verwijderd]

Desk ziet er netjes uit heb je al overgeclocked met dat WC setje?

[CDA441]

Verwijderd schreef op zaterdag 25 mei 2013 @ 14:26:
Desk ziet er netjes uit heb je al overgeclocked met dat WC setje?

Tja, ik kan niet overclocken (weet niet hoe) en de pc wordt al een beetje warmer dan 37°C.
Ik heb nieuwe fans nodig voor de rads zodat hij beter koelt, dan ga ik het misschien proberen.

[Ferry H.]

CDA441 schreef op zaterdag 25 mei 2013 @ 12:31:
[...]


Waar zou ik het anders moeten posten? Tweakers.net heeft zo'n policy dat je geen afbeeldingen groter dan 600x400 ofzo mag posten, dus heb ik maar een linkje naar HF gezet zodat je daar de volledig buildlog ziet en ja, dat is een centerspeaker (kon nergens anders plaats vinden)
Ik ben nog aan het denken aan zwarte folie over de HDD's te plakken (+ ik moet nog een zwart AM3+ moederbord zien te bemachtigen voor weinig geld


[...]


Danku

In de rma sales op si hebben wij een crosshair V formula staan (rood en zwart)

[Verwijderd]

@Ferry H, op si?

[CDA441]

Verwijderd schreef op zaterdag 25 mei 2013 @ 16:48:
@Ferry H, op si?

hij bedoeld sicomputers.nl, maar jammer genoeg voor freddy ligt dat buiten m'n budget

[Ferry H.]

je desk ziet er vet uit! Wat zijn je totale kosten nu?

[CDA441]

Ferry H. schreef op zaterdag 25 mei 2013 @ 17:20:
je desk ziet er vet uit! Wat zijn je totale kosten nu?

Totale kosten zonder de computer componenten (dus alleen desk + WC) kostte mij 400€.
Met componenten en kabels wil ik het zelfs niet weten

[Ferry H.]

Okay , en alleen de desk? Ik wil er namelijk ook een gaan maken

[CDA441]

Verf kan verschillen, ik heb in mijn desk iets van 24 euro aan verf verspild (spuitbusverf à 2 euro) en aan het hout (die al een stuk was gezaagd) €50. Daarna de glasplaat: €50, plamuur €5 en isolatietape à €1,50, schroeven had ik al

[Shillen]

CDA441 schreef op zaterdag 25 mei 2013 @ 10:40:
Dit is mijn kleine mod
....

Mooie desk! Ziet er erg netjes uit! Ik ben zelf niet zo'n voorstander van een uitschuifbaar toetsenbord en muis gedeelte, maar ik moet zeggen dat dit bij je mod goed is uitgepakt! Het oogt ook wat netter als je de computer niet gebruikt ;-)

Ik kon het zo snel niet vinden in je buildlog, wat voor glasplaat heb je gebruikt?

[ Voor 10% gewijzigd door Shillen op 28-05-2013 10:22 ]

[CDA441]

Shillen schreef op dinsdag 28 mei 2013 @ 10:20:
[...]


Mooie desk! Ziet er erg netjes uit! Ik ben zelf niet zo'n voorstander van een uitschuifbaar toetsenbord en muis gedeelte, maar ik moet zeggen dat dit bij je mod goed is uitgepakt! Het oogt ook wat netter als je de computer niet gebruikt ;-)

Ik kon het zo snel niet vinden in je buildlog, wat voor glasplaat heb je gebruikt?

Haja, dat was ik vergeten te vermelden. De glasplaat is float glas, ook wel gelaagd glas.
Deze worden meestal gebruikt bij glazen deuren etc.. Wat dus ook heel stevig is
Ik heb dat zo ontworpen zodat ik geen kabels boven de glasplaat moet plaatsen, wat dus ook netter oogt

[I_am_akira]

Afgelopen weekend even snel een flipperkast in elkaar gezet met future pinball er op.

Je moet het wel op een pc aansluiten en hij heeft ook geen speakers.

- 18mm mdf hout
- zwart en fluoriderende accenten
- lexan bescherm plaaten
- 23 en een 32 inch lcd
- usb joystick en 6 knoppen
- eenvoudige tilt nudge sensor

[Consigliere]

Kleine mod/hardware replace.

Stock koeler voor de Mugen 3. 2 fannen moeten verwijderen 1 kunnen herplaatsen. mobo eerst los in de kast moeten leggen..( backplate dan kast eroverheen ) daarna pas vastmaken.. damnw at is dat ding groot !

[Fordox]

of dat nou echt een mod is... dan moet ik elke maand wel

[Consigliere]

Fordox schreef op dinsdag 11 juni 2013 @ 09:43:
of dat nou echt een mod is... dan moet ik elke maand wel

Heb me kast aan moeten passen anders paste het niet klein modje

[godofal]

Consigliere schreef op dinsdag 11 juni 2013 @ 10:46:
[...]


Heb me kast aan moeten passen anders paste het niet klein modje

laat dat dan zien ipv de 2 koelers, daar is het topic voor namelijk
tijdje terug ook zoiets gedaan trouwens

[Consigliere]

godofal schreef op dinsdag 11 juni 2013 @ 11:12:
[...]


laat dat dan zien ipv de 2 koelers, daar is het topic voor namelijk
tijdje terug ook zoiets gedaan trouwens

2 fans weghalen en dan een foto ervan nemen waar ze weg zijn is er nog niets te zien vandaar alleen laten zien wat er ingebouwd is.

Ontopic: zal voortaan alleen dingen posten als er echt iets veranderd is.

[Sw333t]

Extern VFD schermpje gemaakt om de statistieken van de pc bij te kunnen houden. Tevens zit er een knop op om mijn dvd fikker te openen of sluiten en een knop om mijn ledverlichting aan of uit te zetten:



Filmpie: YouTube: Externe VFD

[ Voor 11% gewijzigd door Sw333t op 12-06-2013 14:31 ]

[SjaakDeBeer]

Ziet er netjes uitt! Zie ik daar zo'n iMon lcd?

[Bad Brains]

Kleine fan binnenin uit de Shuttle gehaald, gat gedremeld en 120mm fan gemonteerd aan de achterzijde die loopt op 7 volt.
Kleine window voor de graka gemaakt voor wat extra lucht. Jaagt nu vrij weinig aan en het geluid is minder doordat het niet in een "gesloten" kast zit.

+stof.

[Sw333t]

SjaakDeBeer schreef op woensdag 12 juni 2013 @ 18:50:
Ziet er netjes uitt! Zie ik daar zo'n iMon lcd?

Ik weet niet of het een iMon is, het is in ieder geval een VFD die afkomstig is van een Cooler Master CM Media 281 .

[Carpento]

Dat is dan inderdaad spul van Soundgraph, wat ook wel onder de naam iMon verkocht werd

[Fordox]

SjaakDeBeer schreef op woensdag 12 juni 2013 @ 18:50:
Ziet er netjes uitt! Zie ik daar zo'n iMon lcd?

wss een vacuum display.

[Sw333t]

Carpento schreef op woensdag 12 juni 2013 @ 20:23:
Dat is dan inderdaad spul van Soundgraph, wat ook wel onder de naam iMon verkocht werd

SoundGraph ben ik tegengekomen met installatie van de drivers .

[foxtrot81]

Eindelijk maar eens mijn nieuwe kast in gebruik genomen BitFenix Outlaw, het leuke aan deze atx kast is dat de mobo 180 graden omgedraaid zit wat toch wel een voordeel met zich mee brengt.
Namelijk mijn videokaart gtx 260 zit nu ook andersom waardoor de 2 fans boven direct in de videokaart zelf blazen.(kan kwa stof nog wel een nadeel geven)
En tijdens het gamen zet ik enkel die fans even wat harder , waardoor het toch zeker een paar graden scheelt al.(met de fan controller wederom ook met mooie blauwe ledjes)
En omdat ik maandelijks mijn pc uit elkaar haal om de fans stofvrij te maken(ik ben altijd nogal netjes en haat stof) heb ik er maar gelijk 2 aluminium hand vaten aan vast gemaakt.(ziet er nog best leuk uit ook)
Verder nog even wat grotere rubber doppen onderop vastgelijmd met 2k lijm, zodat de bodemspeling wat beter is voor de onderste fan op de bodem.(die zuigt de koele lucht aan naar binnen eveneens als 2 fans voor)
Kwa kabelmanagement was het nog een prettige wedstrijd maar ben best tevreden, verder gewoon mooi zwart met blauwe ledjes overal.

Weet iemand misschien nog een oplossing voor de 2 bovenste fans of daar stofroosters voor te koop zijn eventueel of dergelijke?(dan blazen ze hopelijk wat minder stof direct de videokaart in)
pics:

[Verwijderd]

Wil niet heel vervelend zijn maar hoe jij je airflow hebt is niet logisch. Alles blaast van boven naar beneden, terwijl warme lucht opstijgt. Je koeler zou ik een kwartslag naar links draaien zodat deze de warme lucht via je 120mm fan eruit blaast. Je voeding omdraaien zodat deze koele lucht vanonder de kast weghaalt en door de componenten van je psu er aan de achterkant uitblaast. De topfans omdraaien zodat de warme lucht er boven uitgeblazen wordt.

[naaitsab]

Wellicht niet geheel de beste plaats om dit te vragen maar zijn jullie ooit wel eens een gebogen 24-pins ATX adaptor tegen gekomen? Dus eentje die je op je moederbord zet waardoor de aansluiting 90 graden gedraaid is zoals dit:


Kan alleen losse headers vinden die je op een PCB kan solderen (female). Ben namelijk wat onderdeeltjes bij elkaar aan het zoeken om de case weer eens helemaal netjes te maken.

[foxtrot81]

Verwijderd schreef op woensdag 19 juni 2013 @ 21:28:
Wil niet heel vervelend zijn maar hoe jij je airflow hebt is niet logisch. Alles blaast van boven naar beneden, terwijl warme lucht opstijgt. Je koeler zou ik een kwartslag naar links draaien zodat deze de warme lucht via je 120mm fan eruit blaast. Je voeding omdraaien zodat deze koele lucht vanonder de kast weghaalt en door de componenten van je psu er aan de achterkant uitblaast. De topfans omdraaien zodat de warme lucht er boven uitgeblazen wordt.

Zal weinig zin hebben om de top fans om te draaien denk ik, omdat mijn videokaart alles blokkeert (airflow) gezien de grote en dan enkel de videokaart de warme lucht inblaast i.p.v dat de top fans de koele lucht in de videokaart blazen.(Dat is het aparte aan deze kast ff anders denken lol)
De voeding zou ik kunnen omdraaien maar dan blaast er enkel maar 1 120mm fan uit aan de achterkant, overigens kan ik de cpu koeler niet een kwartslag draaien anders had ik dat gedaan.
In de zijkant heb ik een 140mm fan zitten momenteel die inblaast eventueel kan ik hem omdraaien..
Dat de voeding nu ook een beetje warme lucht uitblaast van binnen de kast is niet zo erg vind ik gezien de temps zeer netjes zijn ook tijdens het gamen.(en dat ie nu ook minder stof zuigt als dat ik hem omdraai)

btw tips zijn nooit vervelend eerder opbouwend

[ Voor 6% gewijzigd door foxtrot81 op 19-06-2013 22:11 ]

[Verwijderd]

Als BitFenix zelf geen fan filters verkoopt kan je altijd nog kijken naar een pantykous of een rooster in de vorm van een fangrill. Dus je kan je vraag wat simpeler houden en direct zoeken naar de mogelijkheden van filters en stof werend materiaal. Echter blijft er zolang de poriën te groot zijn altijd stof in de kast komen natuurlijk en zal hij toch elke 3/5mnd uit elkaar mogen...

http://www.aquatuning.nl/...at/c175_Stof-filters.html

[foxtrot81]

Verwijderd schreef op donderdag 20 juni 2013 @ 09:03:
Als BitFenix zelf geen fan filters verkoopt kan je altijd nog kijken naar een pantykous of een rooster in de vorm van een fangrill. Dus je kan je vraag wat simpeler houden en direct zoeken naar de mogelijkheden van filters en stof werend materiaal. Echter blijft er zolang de poriën te groot zijn altijd stof in de kast komen natuurlijk en zal hij toch elke 3/5mnd uit elkaar mogen...

http://www.aquatuning.nl/...at/c175_Stof-filters.html

Hey thanks voor de link zo,n fanguard kan ik wel eens gaan proberen voor de prijs hoef ik het niet te laten, en misschien maar eens tijdelijk een panty van de vrouw des huizes opofferen.
En wat dat betreft stof ontkom je toch niet aan, het is ook niet zo erg om elke maand even een kwastje over de fans en etc te halen.Maar hoe minder kans op stofdeeltjes hoe beter

[Wasabie]

Hallo,

Ik ben al een tijdje aan het genieten van de vele casemods hier op het forum. Nu heb ik ook een poging gedaan tot casemodding en ik heb mijn Bitfenix prodigy lichtjes onder handen genomen. Ik heb het frontpanel omgedraaid, de power en reset switch zijn naar de bodem verhuisd en de 5,25 inch bay is gebruikt als pompstatief/hdd en ssd cover. Er zitten 3 gentle typhoons op een nzxt sentry mesh fancontroller. Er wordt ook een kanaal gebruikt om de ledstrip "aan en af" te zetten.



Wat vinden jullie er van?

[Fordox]

nice, ik vind het altijd wel strak zon mATX build met waterkoeling

[Falqoon]

Fordox schreef op donderdag 20 juni 2013 @ 16:02:
nice, ik vind het altijd wel strak zon mATX build met waterkoeling

Mini ITX bedoel je?

Mooi hoor!

[ Voor 3% gewijzigd door Falqoon op 20-06-2013 16:14 ]

[R0y.]

Mooi, mogen we geen afbeelding die klikbaar is zodat we het wat beter kunnen bekijken?

[dnbo]

Ik zeg meer foto's! Ziet er erg mooi uit

(ik heb precies dezelfde kast, en had ook de intentie om wat met watercooling te gaan doen.... is er alleen nog niet van gekomen )

[wilmardo]

naaitsab schreef op woensdag 19 juni 2013 @ 21:43:
Wellicht niet geheel de beste plaats om dit te vragen maar zijn jullie ooit wel eens een gebogen 24-pins ATX adaptor tegen gekomen? Dus eentje die je op je moederbord zet waardoor de aansluiting 90 graden gedraaid is zoals dit:
[afbeelding]

Kan alleen losse headers vinden die je op een PCB kan solderen (female). Ben namelijk wat onderdeeltjes bij elkaar aan het zoeken om de case weer eens helemaal netjes te maken.

Die adapters ken ik niet maar je hebt gewoon kabels met een 90 graden aansluiting. Volgens mij heb je dan helemaal geen adapter meer nodig?

[Fordox]

Falqoon schreef op donderdag 20 juni 2013 @ 16:13:
[...]


Mini ITX bedoel je?

Mooi hoor!

owja klopt ook

[Wasabie]

R0y. schreef op donderdag 20 juni 2013 @ 16:45:
Mooi, mogen we geen afbeelding die klikbaar is zodat we het wat beter kunnen bekijken?

Klik hier maar op

dnbo schreef op donderdag 20 juni 2013 @ 16:50:
Ik zeg meer foto's!

Ik zal binnenkort eens wat extra foto's nemen met de camera ipv mijn gsm

[naaitsab]

wilmardo schreef op donderdag 20 juni 2013 @ 17:08:
[...]

Die adapters ken ik niet maar je hebt gewoon kabels met een 90 graden aansluiting. Volgens mij heb je dan helemaal geen adapter meer nodig?
[afbeelding]

Ging over een 24-pin ATX power stekker
Haalde die adapter aan als voorbeeld.

[Verwijderd]

foxtrot81 schreef op woensdag 19 juni 2013 @ 21:49:
[...]

Zal weinig zin hebben om de top fans om te draaien denk ik, omdat mijn videokaart alles blokkeert (airflow) gezien de grote en dan enkel de videokaart de warme lucht inblaast i.p.v dat de top fans de koele lucht in de videokaart blazen.(Dat is het aparte aan deze kast ff anders denken lol)
De voeding zou ik kunnen omdraaien maar dan blaast er enkel maar 1 120mm fan uit aan de achterkant, overigens kan ik de cpu koeler niet een kwartslag draaien anders had ik dat gedaan.
In de zijkant heb ik een 140mm fan zitten momenteel die inblaast eventueel kan ik hem omdraaien..
Dat de voeding nu ook een beetje warme lucht uitblaast van binnen de kast is niet zo erg vind ik gezien de temps zeer netjes zijn ook tijdens het gamen.(en dat ie nu ook minder stof zuigt als dat ik hem omdraai)

btw tips zijn nooit vervelend eerder opbouwend

Ik spreek uit ervaring dat je de airflow niet goed hebt aangezien ik deze kast ook heb gehad. Staat een review in de Pricewatch. Maar zoals je zegt: een tip is nooit vervelend en je mag er uiteraard mee doen wat je wilt.

[Diecke]

naaitsab schreef op donderdag 20 juni 2013 @ 21:45:
[...]

Ging over een 24-pin ATX power stekker
Haalde die adapter aan als voorbeeld.

eerste resultaat google (24 pin 90 degree adapter):
http://www.highflow.nl/mo...-90-degrees-uv-green.html

Of bedoel je dit niet?

[lutkeveld]

Fordox schreef op donderdag 20 juni 2013 @ 17:21:
[...]

owja klopt ook

Qua grootte zou er wel een matx in hebben kunnen gepast.
