Inleiding,

Ik ben Martijn Bouwman en ik ben 19 jaar, ik zit op het Hout en Meubilerings College te Rotterdam. Ik ben ook al een tijdje lid/lurker op Got. Al vanaf het begin dat ik me ben gaan verdiepen in computers vond ik casemodden interessant en nu begin in mijn eigen casebuild.

Het idee is simpel: als een schoolopdracht op het HMC hebben wij het wangenmeubel. Dit moet een meubeltje zijn die gedragen wordt door 2 dubbeldikke mdf platen oftewel wangen. Verder moeten deze geherlijst en gefineerd worden(oftewel aan de uiteinden van het mdf moetten kleine plankjes ter bescherming en verder komen er plakjes hout op) de totaalmaten van het wangenmeubel moetten zijn: 700mm X 500mm X 500mm voor het totaal en 600mm X 400mm voor de wangen. In het meubeltje moet verwerkt worden een draaiend element.

Tot zo ver is alles nog heel simpel en compleet los van de computerwereld, echter krijg je enige vrijheid over hetgeen dat je tussen de wangen inbouwt. vanaf hier wordt het dus interessant. Het moet dus worden een computerkast, maar ook weer niet zomaar een computerkast. De bedoeling is dat er tussen de wangen in 2 18" beeldschermen komen van NEC aan de weerszijden van de monitoren komen een zelfgemaakte reservoirs aangesloten op een leuk waterkoelsetje. de computer kan aan en uit gezet worden met een afstandsbediening, zit tjokvol met ledverlichting en heeft in ieder geval 2 windows van 1000mm X 450mm X 10mm waarvan de ene aan de beeldschermenkant zit en vast zit en de ander wordt aan een scharnier bevestigd en aan magneetsnappers waardoor je een leuk klepje krijgt

De planning:

vanwege het feit dat het een schoolopdracht is gaat er nogal veel research in zitten. De bedoeling is namelijk dat je voordat je begint 3 ruwe ontwerpschetsen maakt waarvan je er eentje gaat uitwerken en gaat bedenken hoe je alles nou in elkaar had zien komen. Allemaal leuk en aardig maar als je echt ieder detail moet uitdenken of in ieder geval alvast een oplossing voor de montage moet bedenken gaat hier een aardige tijd overheen. Verder moet er daarna op A1 papier een ouderwetse werktekening gemaakt worden. Dit ben ik trouwens al allemaal voorbij en ik heb een halve map vol met schetsen uitwerkingen en probleem/oplossing brainstormsessies ik heb 2 bouwtekeningen en een slaapkamer die niet meer begaanbaar is vanwege de spullen die al binnen gekomen zijn

Het zou wat mij betreft niet heel erg interessant zijn al ga ik nu in 1 keer alle foto's van de materialen en spullen op internet zetten dus ik post ze pas als ik er daadwerkelijk iets mee ga doen. Wat ik nu al wel kan en ga posten is mijn werktekeningen en een paar schetsen. verder zet ik mijn eerste vorderingen in de praktijklessen er alvast bij.

de vorderingen:

hier zie je een aantal van mijn schetsen over elkaar heen wat een aardig beeld geeft van de computerkast, helaas is deze niet up to date maar je kan niet alles hebben

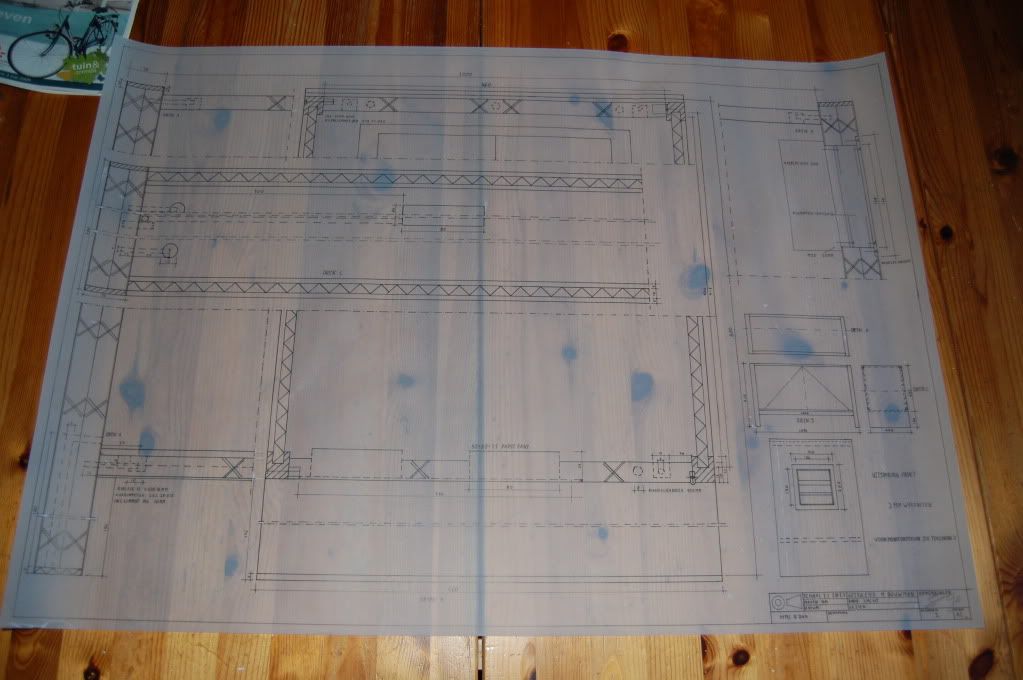

dit is werktekening nummer 1, wat je hier ziet zijn eigenlijk 3 doorsnedes van een meubeltje door elkaar heen met alle desbetreffende arceringen en benamingen. Als je geen werktekeningen kunt lezen is het een verschrikking en als je het wel kunt valt het je misschien op dat het mn eerste echte werktekening is , op deze tekening staan alle details die ik qua hout moet bewerken op school dus alle ledjes en gadgets staan er niet op, wat er wel op staat is rechtsboven de situatie van mijn radiator + Xigmatek fans + rooster en in het midden van de tekening op 25% vanaf de onderlijn kun je ook zien hoe ik de systeemkoelers wil gaan monteren, ze vallen als het ware in het mdf en worden vastgeschroeft aan meshpanelen. Verder is nog niet zo heel veel relevant op dit punt.


op werktekening 2 is te zien hoe de beugel voor de tft schermen eruit komt te zien, de beugel is aan de ene kant dus monitorsteun en aan de andere kant komt de mn moederboard gemonteerd.

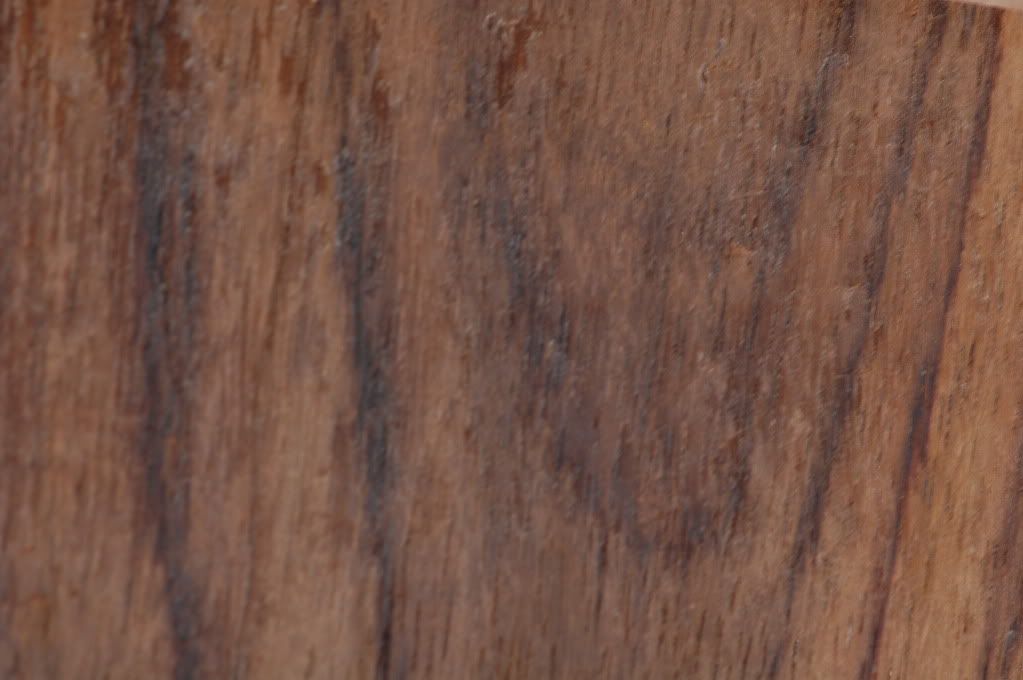

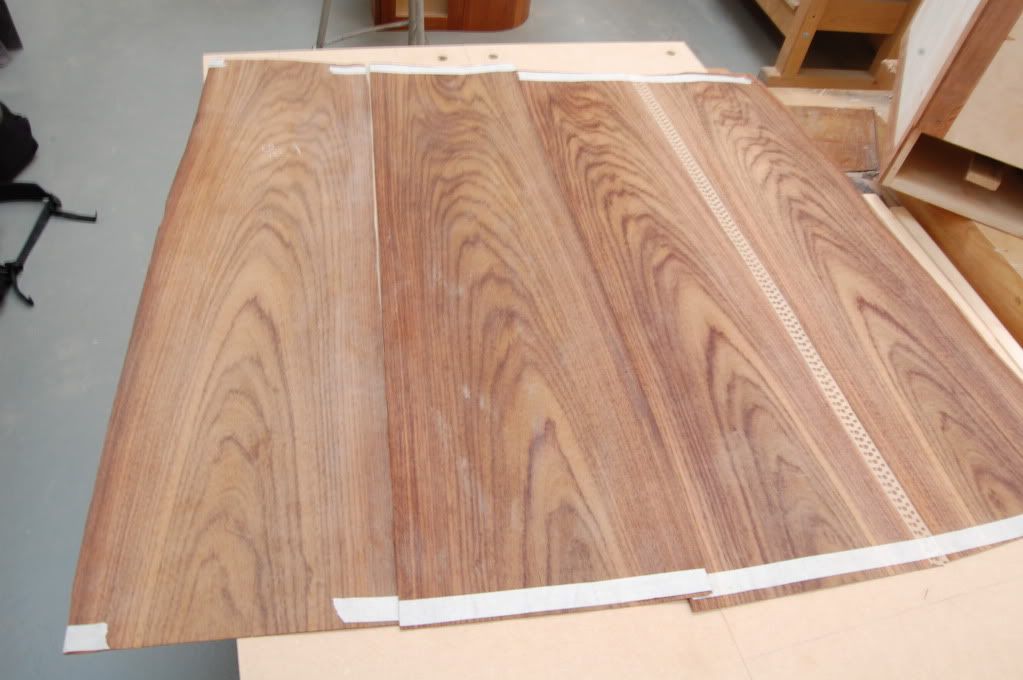

op de derde foto is tezien wat voor fineer ik gebruik voor op de wangen, dit is Coromandel fineer en aardig aan de prijs. Maar wel mooi kan eigenlijk niet wachten tot er lak of olie op zit op de rechter 2 bladen fineer is een soort geperforeerd tape te zien, dit is zogenaamd fineertape en wordt gebruikt om 2 bladen fineer tegen elkaar te houden todat ze op een stuk plaatmateriaal geperst zijn.

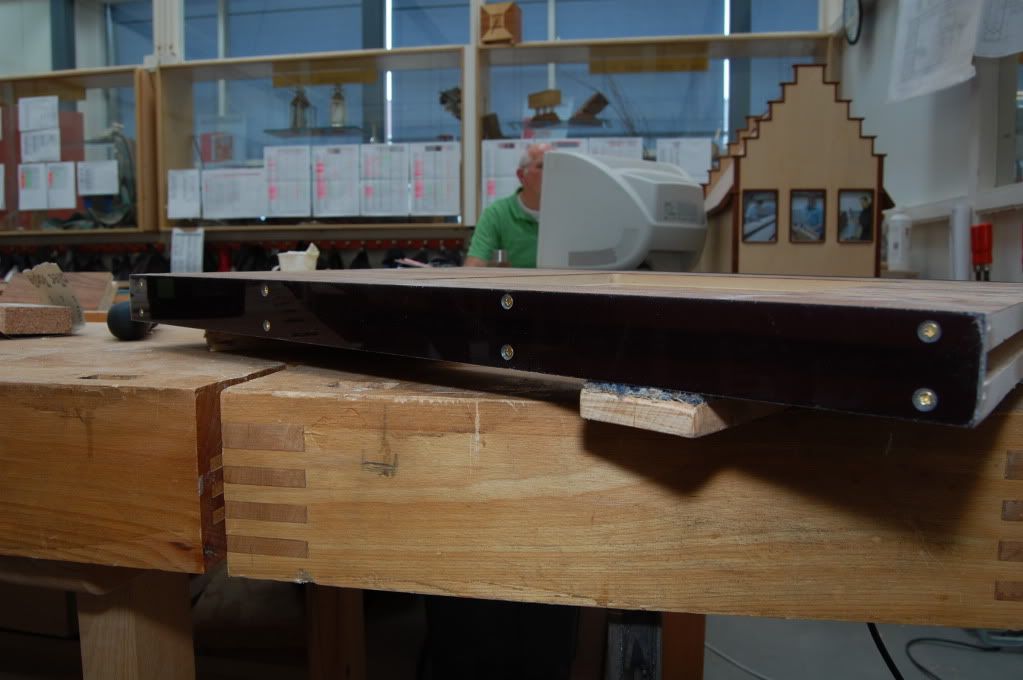

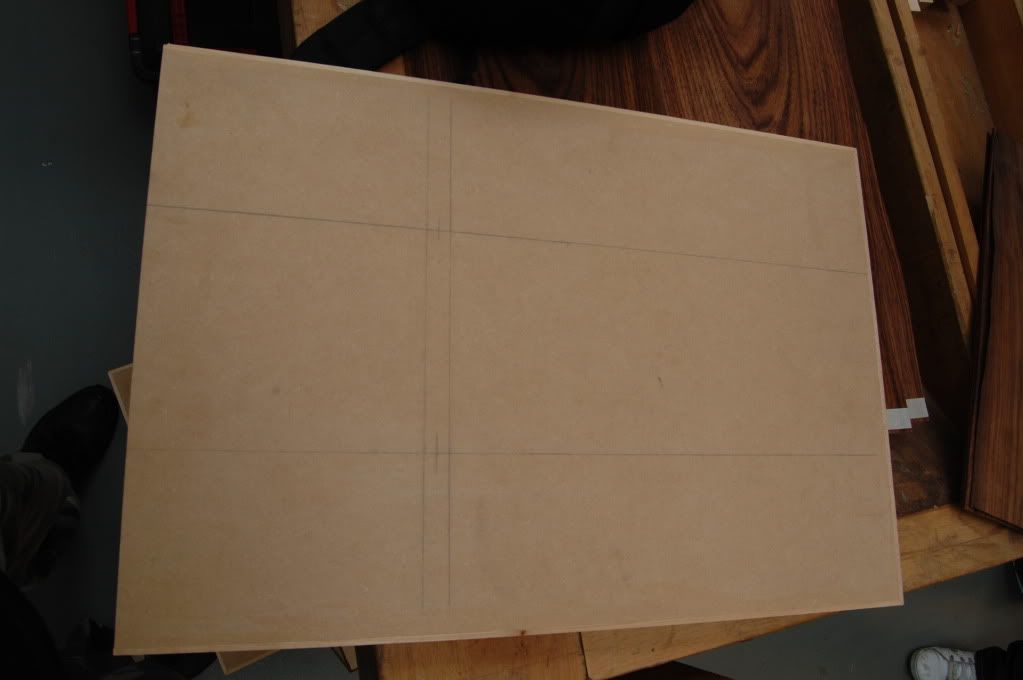

deze foto is een foto van een van de wangen, jullie moeten maar even van me aannemen dat dit nu dubbel 18mm mdf is. als jullie goed kijken zien jullie de herlijsten er al op zitten. Verder is de aftekening voor de mdf platen die er haaks op komen te staan te zien(jammer dat de aftekening nutteloos was omdat er nog fineer overheen moet )

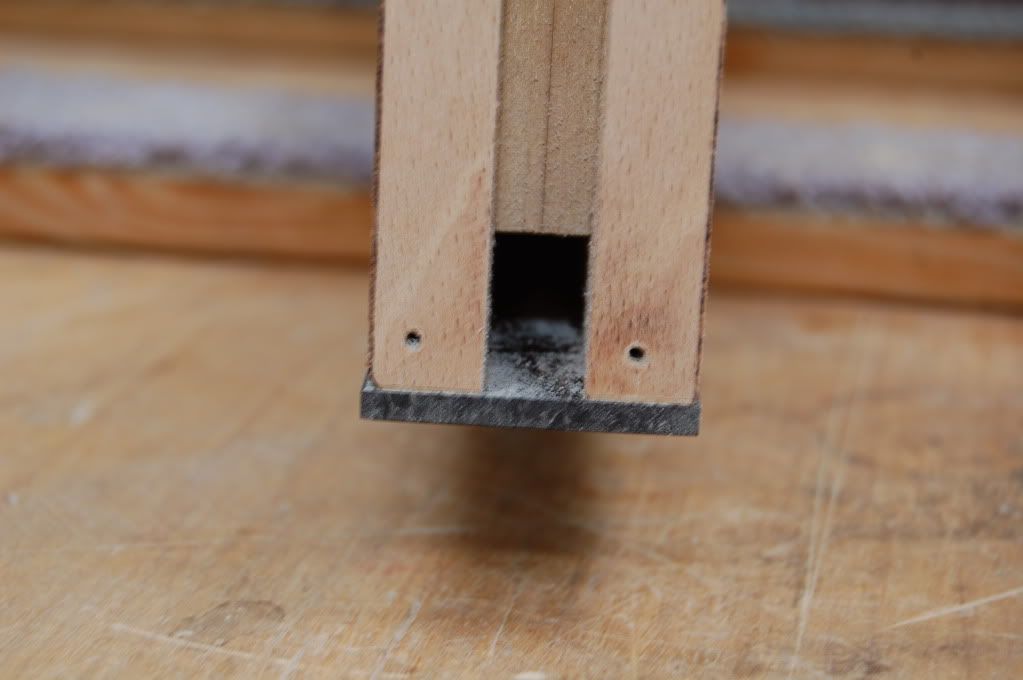

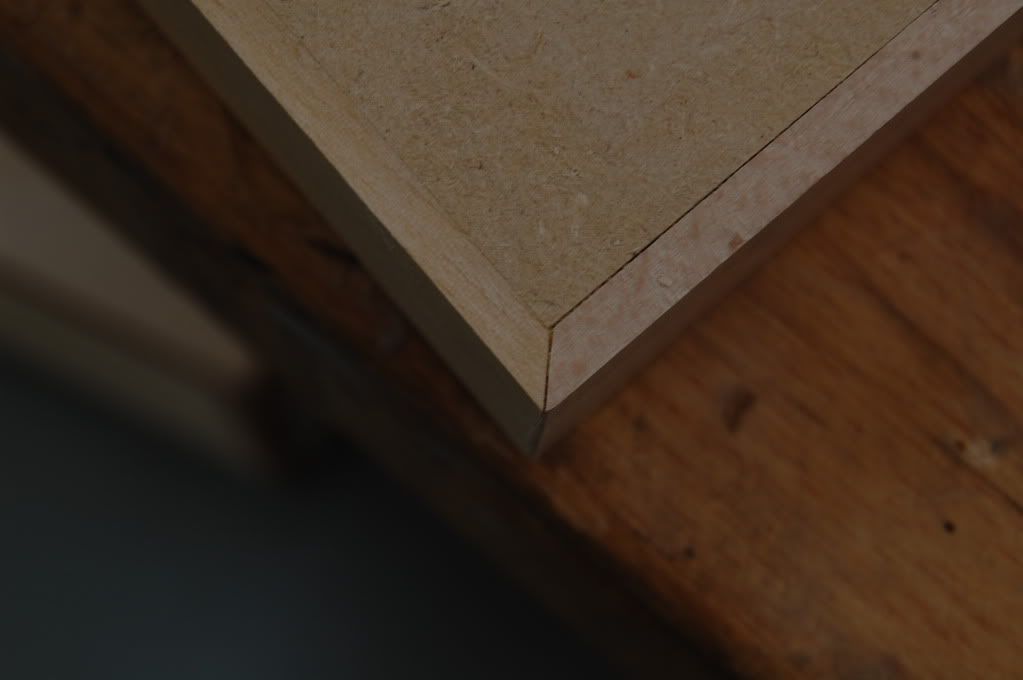

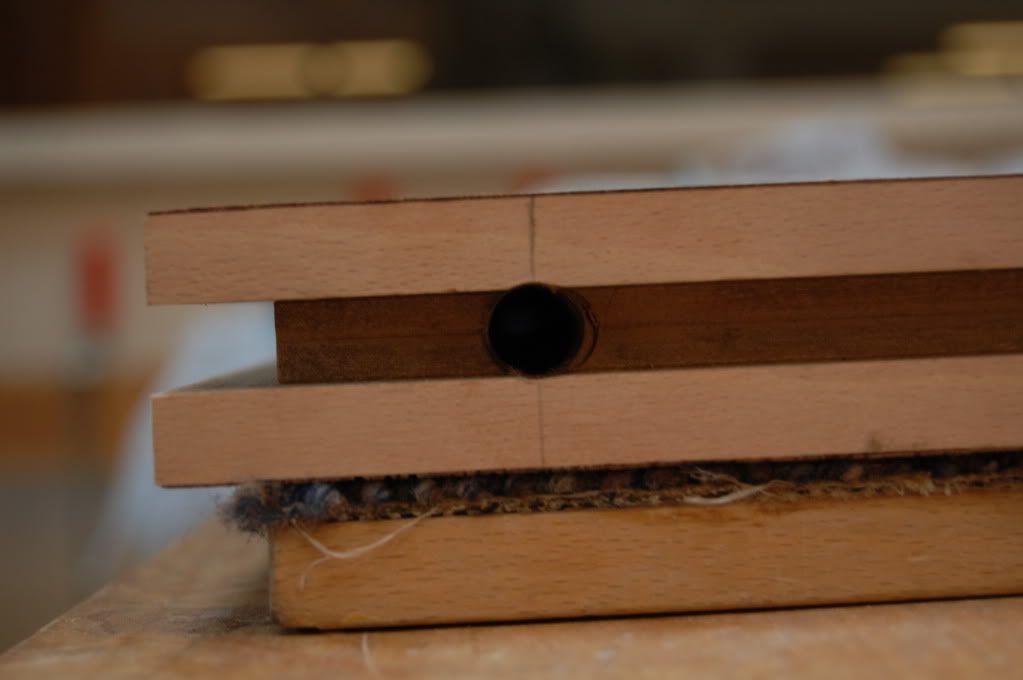

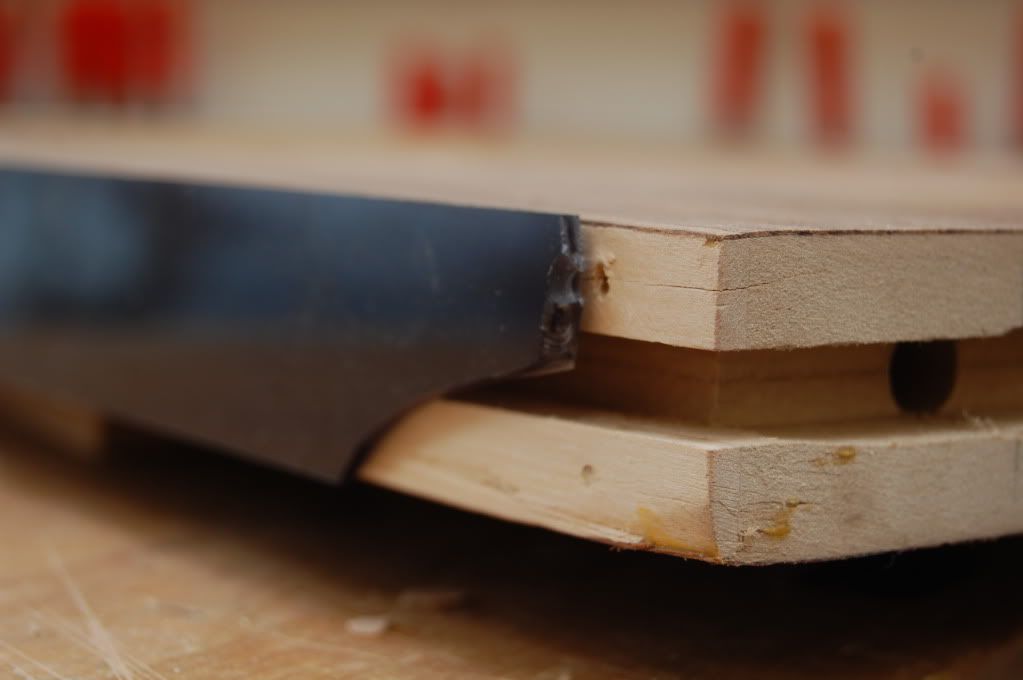

hier een close-up van de herlijsten, ze staan in verstek op elkaar en er is hier een klein kiertje maar dat is niet zo heel erg.

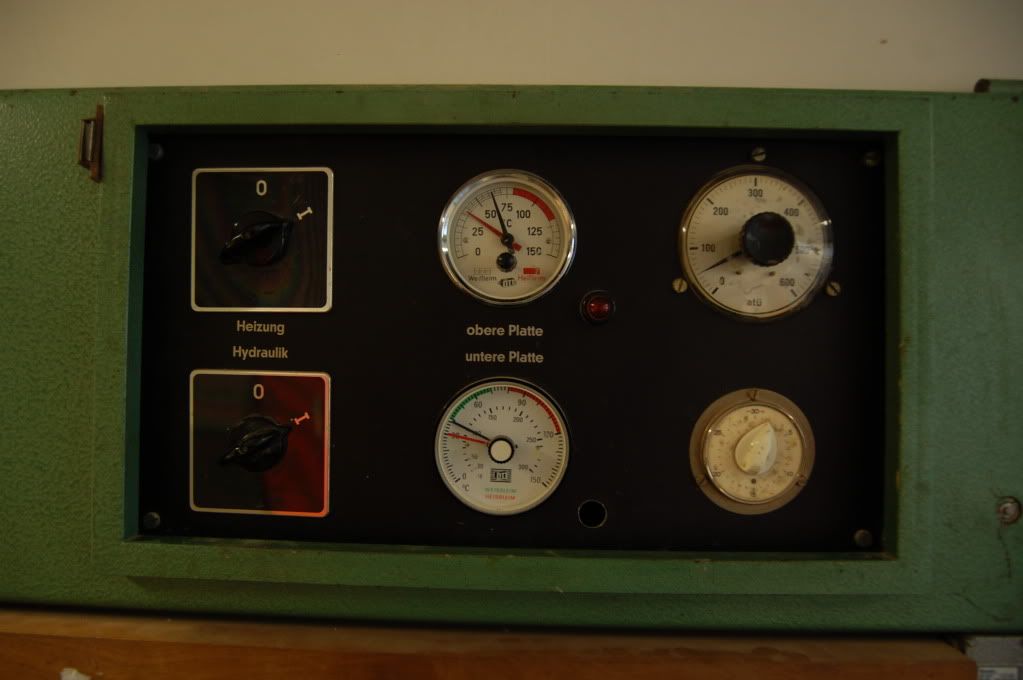

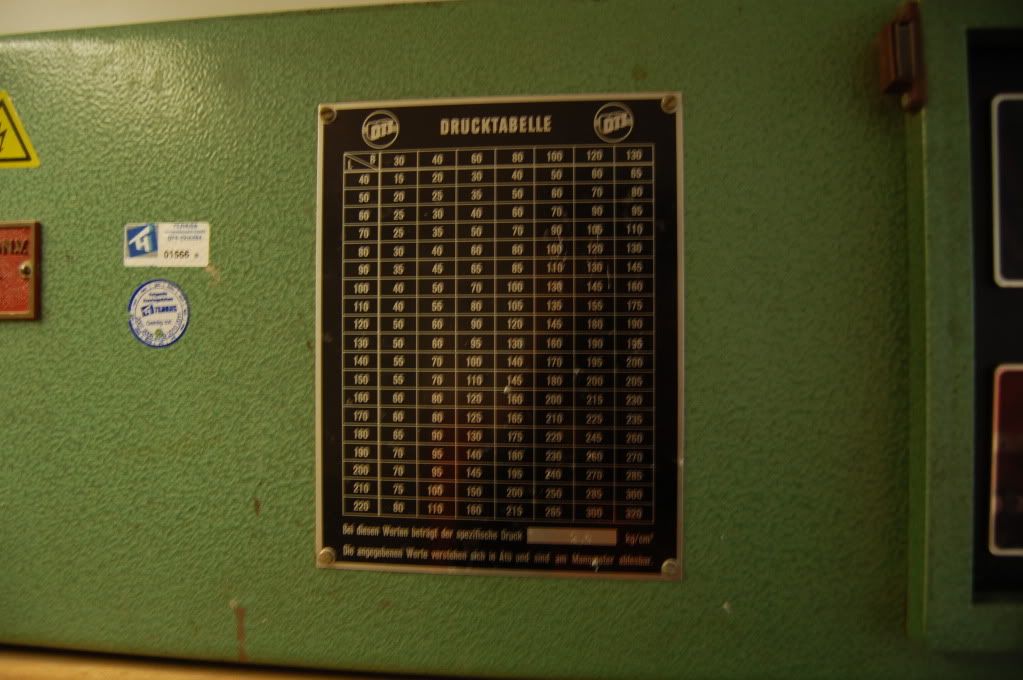

de volgende stap is het fineren van de wangen, dit is voor mij een leerproces en ik ben niet helemaal tevreden maar ik kan dat nu nog niet laten zien. Ik heb wel foto's van de machine en van een tussenfase tijdens het fineren. hier de machine:

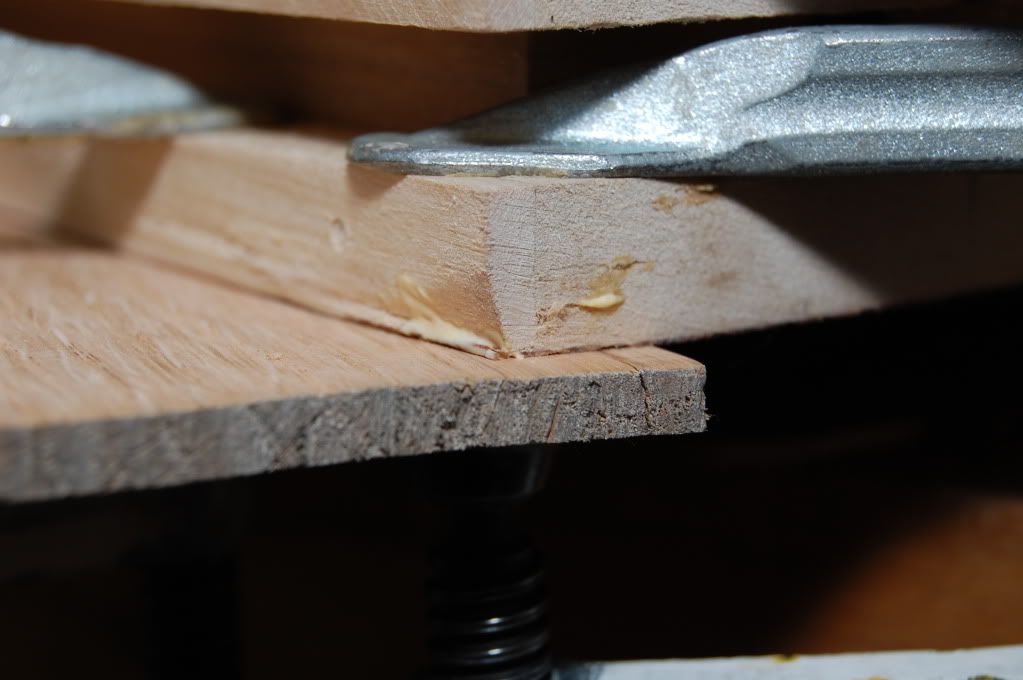

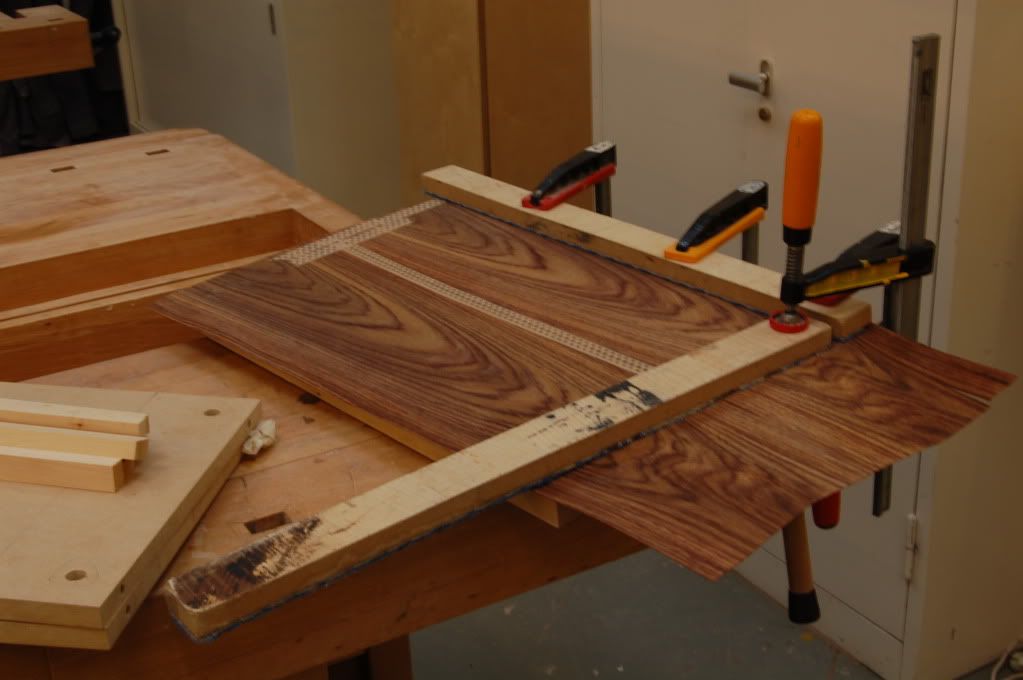

dan hier nu de tussenfase + lijmklemmen voor verdere correctie



wat ik verder al gedaan heb is de gaten geboord voor de minifix verbinding, klinkt misschien bekend in de oren bij een aantal, dit kan: het is namelijk een veel voorkomende demontabele verbinding in bijvoorbeeld kasten. Ik heb jammer genoeg geen foto's van het voor proces wat het wat nog best wel grappig om te zien aangezien we er een speciaal malletje voor hebben. wat ik wel kan laten zien is hoe de 2 geboorde gaten zich tot elkaar verhouden (ik heb dit trouwens in acht-voud gedaan)





Volgende week ga ik werken aan de minifix verbinding, dit houdt in de gaten maken in de wangen en de gaten boren voor de deuvels die als geleiding dienen. Als ik hiermee klaar ben ga ik werken aan de voorbereidingen voor hardware in de wangen en de platen tussen de wangen in, ik ga dus met een decoupeerzaag en een bovenfrees aan de gang om uitsparingen te maken voor ventilatoren en gaas/roosters en het frontpaneel.

[ Voor 6% gewijzigd door Hrugnir op 12-05-2009 23:37 ]

[Hrugnir]

Als dit nog niet voldoende is voor een CIP dan zal er volgende week meer te zien zijn, de foto's zullen dan hopelijk ook iets beter worden wilde snel even foto's maken zonder flits. Zijn toch ongemerkt te lange sluitertijden geworden.. valt allemaal zo slecht te zien op dat kleine schermpjes van mn D40

[_ferry_]

Het ziet er uit als een behoorlijk project Goeie uitleg en plan, dus ik zal hem in behandeling nemen

[Sprite_tm]

En met toestemming CM ingeknikkerd. Veel success ermee!

[TERW_DAN]

Ook al heb je pas een paar pics gepost, de afwerking ziet er dusver netjes uit hoor. Goed werk

[DJ-Visto]

(heb het misschien niet goed gelezen) maar heb je ook gedacht aan goede ondersteuning van het moederbord dat hij niet rechtstreeks op het hout komt?
Voor de rest ziet het er super uit!

[ Voor 10% gewijzigd door DJ-Visto op 11-05-2009 09:24 ]

[brinkdinges]

Ben benieuwd wat je hiervan gaat maken, dit ziet er al goed uit

offtopic:
Ga je er ook nog plexi in gebruiken?

[jaspara]

Leuk...Ben benieuwd

[teamacc]

brinkdinges schreef op maandag 11 mei 2009 @ 13:21:
...Ga je er ook nog plexi in gebruiken?

LlamaWereldOver schreef op zondag 10 mei 2009 @ 00:27:
....en heeft in ieder geval 2 windows van 1000mm X 450mm X 10mm waarvan de ene aan de beeldschermenkant zit en vast zit en de ander wordt aan een scharnier bevestigd en aan magneetsnappers waardoor je een leuk klepje krijgt ...

[Hrugnir]

@ DJ-Visto ik heb hier wel een plannetje voor maar het is even jammer dat ik mijn 2e bouwtekening nog niet gefotografeert heb anders werd het een stukje duidelijker . Het komt er op neer dat ik met mobo-spacers een plexiglazen plaat ga 'ophangen' die achter de monitorsteun komt, door deze plaat heen komen dan dubbele mobo-spacers waar dan weer het moederboard op vastzit

@ Brinkdinges Ik heb hier even een kleine crop van de bouwtekening met daarbij commentaar over wat de arceringen betekenen. Dan zie je gelijk dat al een aardig deel plexiglas is



Verder wil ik dus mn wangen herlijsten wat ik hieronder even iets verder uitleg. Het frontpaneel bestaat uit een uitsparing aan de rechter wang met daarin een plexiglazen raampje waar ik daar weer uitsparingen in maak voor mn dvd-speler en voor verschillende potmetertjes.

een groot deel van de algemene beugeltjes en dingetjes wordt van plexi gemaakt en ik zit erover een groot deel van de bovenste plaat te vervangen door zwart plexiglas oftewel ik heb bij jou een heleberg besteld en ik verwacht aan het eind toch een berg verbruikt te hebben


Ik heb dan wel een bouwtekening(eigenlijk 2) maar een groot deel van het project moet on the fly bedacht worden, vooral het technische gedeelte zo heb ik vandaag bedacht dat ik de wangen nog een keer ga 'herlijsten' oftewel aan de niet gefineerde kanten zwart plexiglas gebruiken als afwerking, daaronder ga ik dan een gleuf frezen waar ik bijvoorbeeld ledjes in kan verwerken.

Hoe denken jullie dat ik het plexiglas het beste kan bevestigen? in 3 losse 'latjes' of in 1 groot u-vormig gebogen deel? oftwel hoe goed kan ik een bocht van 90 graden buigen:P

[Anoniem: 296748]

plexi buigen kan heel gemakkelijk, maar je moet wel het juiste gereedschap hebben. Bij techniek hebben we daar een plaat voor waar een gleuf in zit, in die gleuf zit een draad die wordt verhit (door stroom), het gedeelte van het plexiglas dat daar boven zit wordt zacht en dan kan je het heel mooi buigen.

het komt er dus op neer dat je een klein gedeelte smelt, en dat buigt.

[Hrugnir]

Update 1 11/05/09

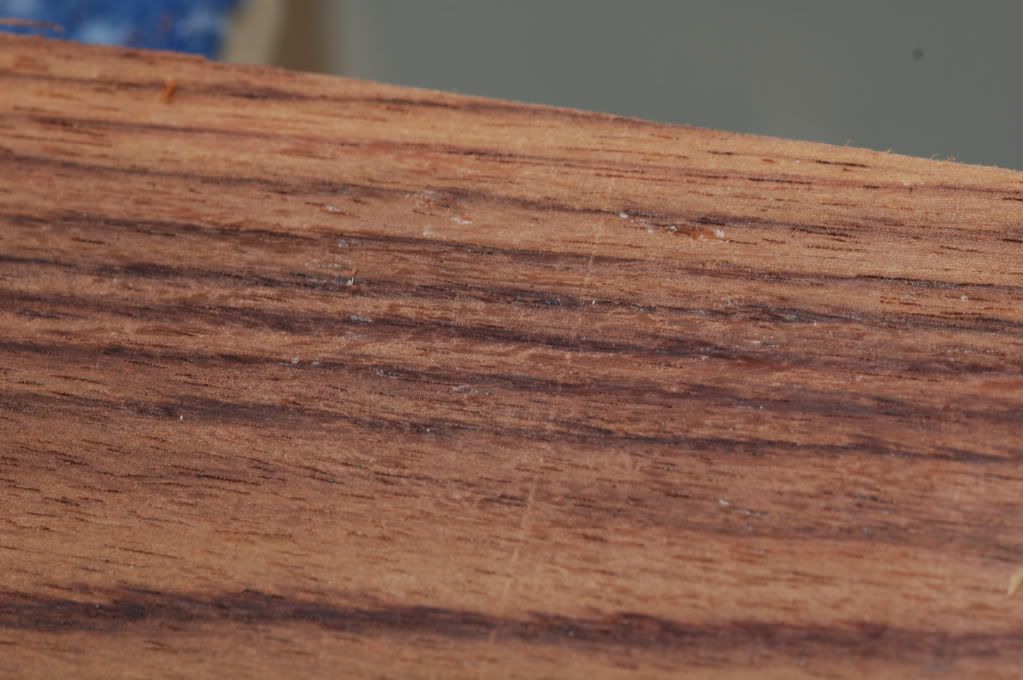

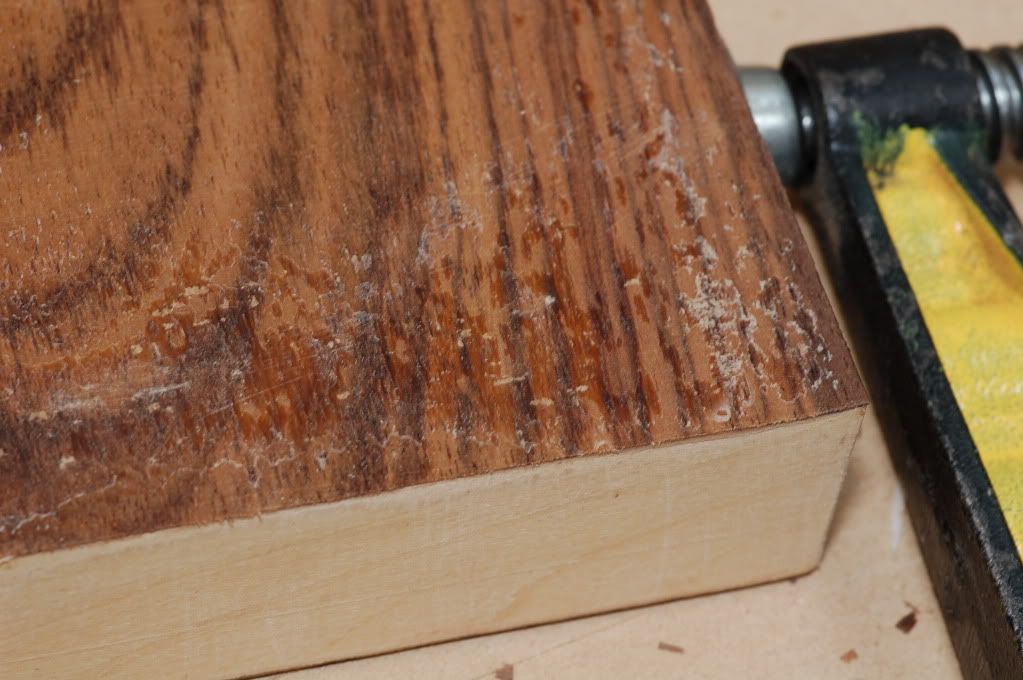

Het fineren was eigenlijk mijn eerste keer en zoals met alle eerste keren gaat er natuurlijk een hoop mis nou komt daar ook nog eens bij dat Coromandel eigenlijk hoort bij de cursus fineren voor gevorderde dus tel uit je winst maargoed ik kamp dus met 2 problemen: de buitenrand van de wang loopt iets schuin af waardoor het fineer daar niet zo goed hecht en dus bij het minste of geringste wil afscheuren. Verder zaten er na het lijmen overal lelijke doorlek lijmvlekken op het fineer even voor de duidelijkheid dit alles is dus gewoon even lekker door de porieen naar boven komen zetten


nou werd mij door medeleerlingen verteld dat je dit blijft zien omdat het door het hout heengetrokken is en als je dus gaat schuren dat je dan alleen nog meer bevlekte houtporieen tegenkomt als het ware. nou ben ik gelukkig eigenwijs als de neten dus ik alsnog ermee aan de slag gegaan eerst heb ik met een steekbeitel de grootste lijmresten eraf gekrabt


dit resulteerde nog niet in een gewenst resultaat maar na een beetje schuren verandere de meeste vlekken weer gewoon in hun vlekkeloze toestand op een paar hardnekkige plekjes na dan. (het meeste ziet er beter uit dan de laatste foto btw.)

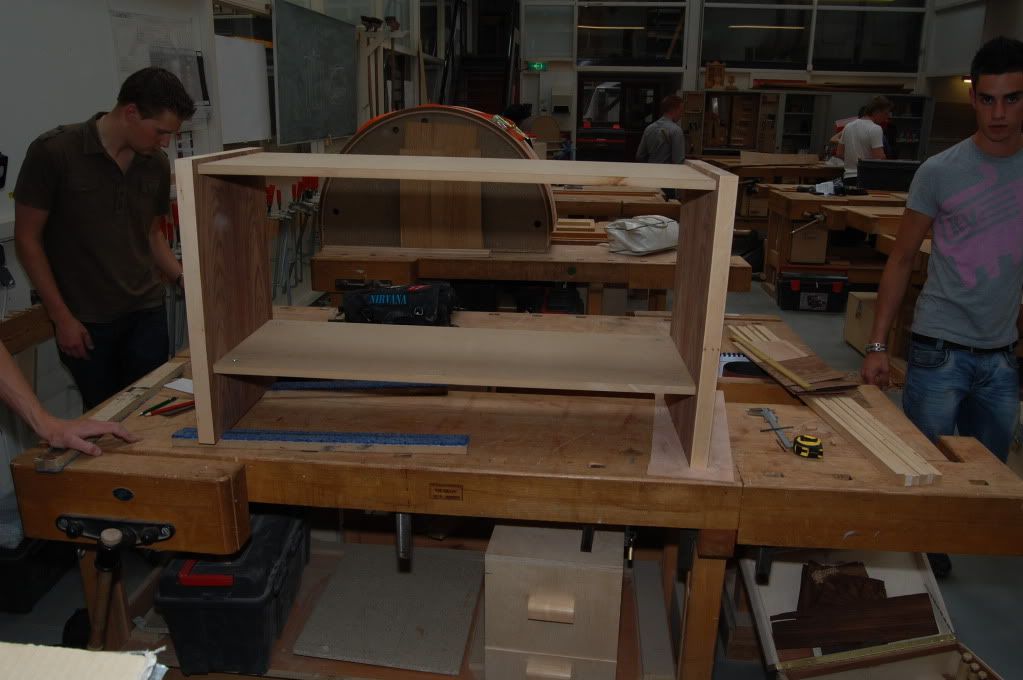

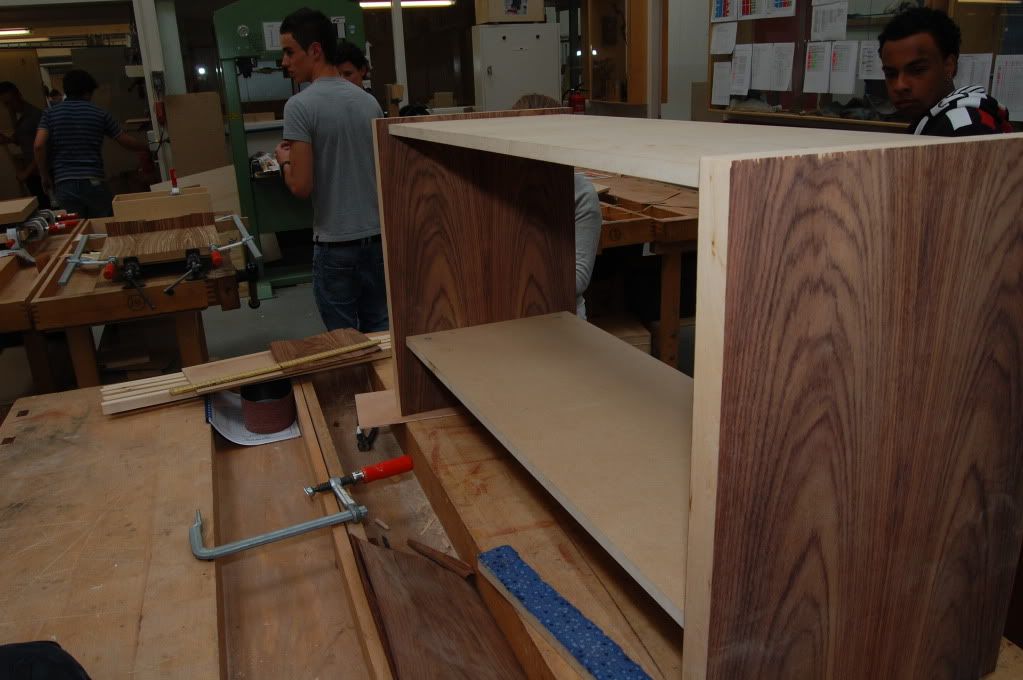

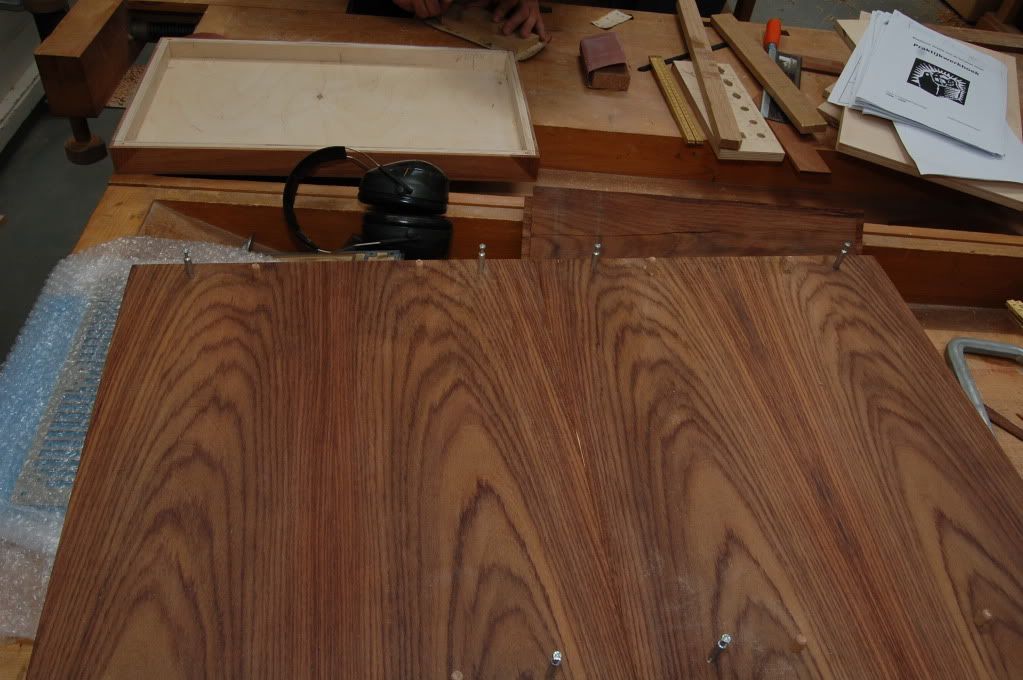

Nadat allebei de wangen er weer zo uitzagen(4 vlakken van 600mm X 400mm dus) was ik 3 uur verder en het was ondertussen 1 uur 's middags op school hierna ben ik vlot verder gegaan met het aftekenen van de verbindingen voor de tussenplaten. dit was best een grappig karwei'tje, eerst heb ik in het kops-mdf van de tussenplaten gaten geboord. Daarna heb ik een soort van stopje met een punt eraan in de boorgaatjes gestoken(waren precies 8mm) toen heb ik de plaat haaks op mn wang gehouden en met een paar hamerslagen de positie van de boorgaten doorgeponst.

het enige wat je daarna nodig hebt is zo'n houtboortje met een centreer-puntje en je zit precies op de goede plek hier even een tweetal foto'tjes van de wangen met bevestigingen:

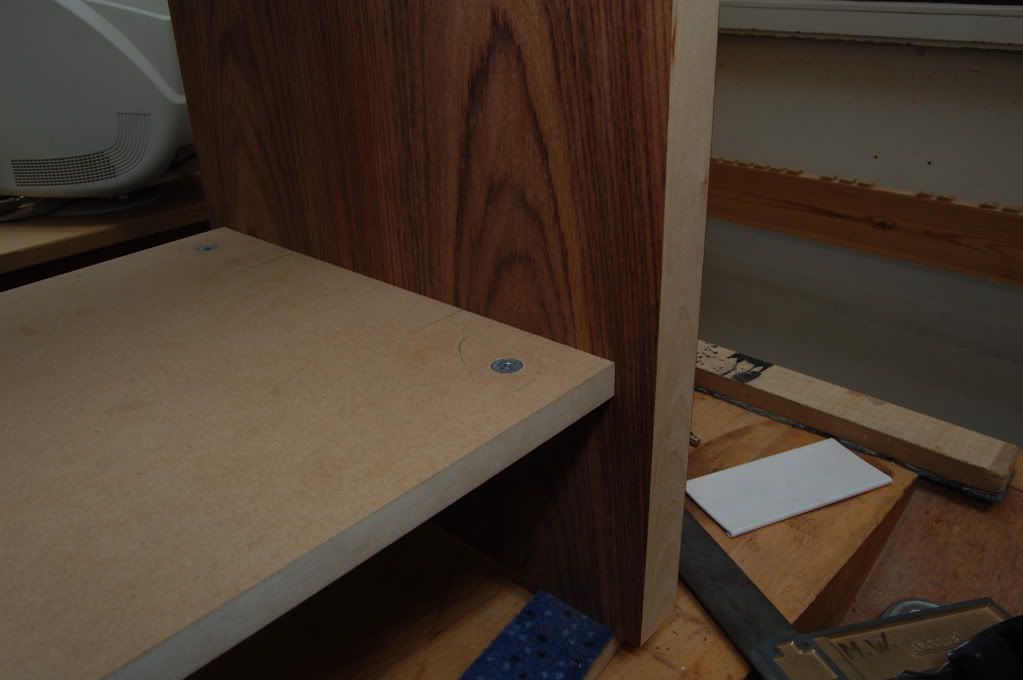

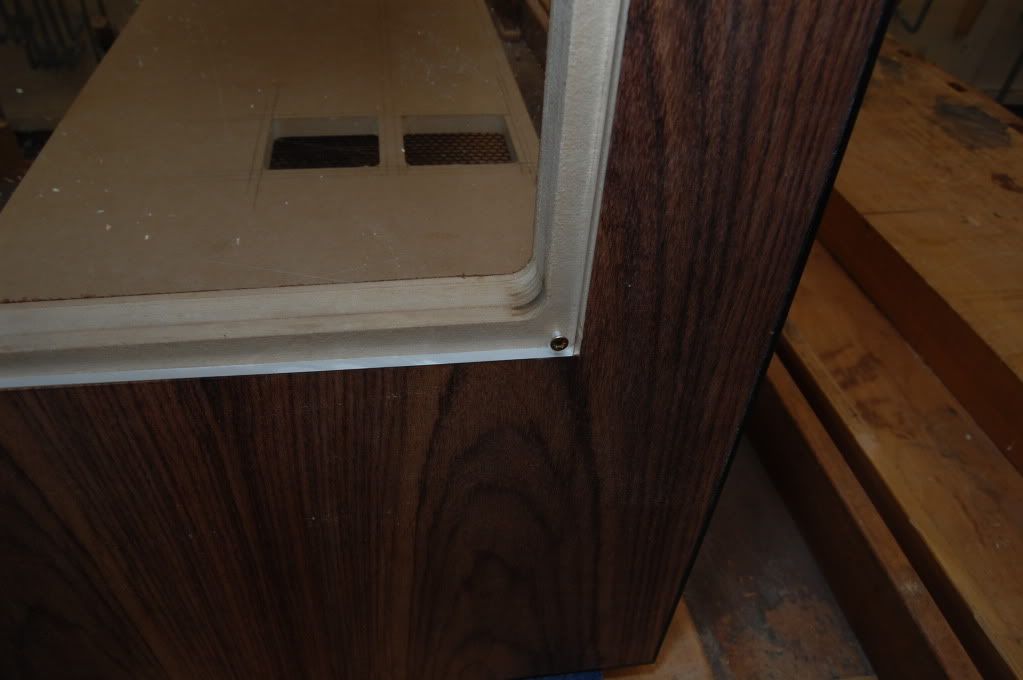

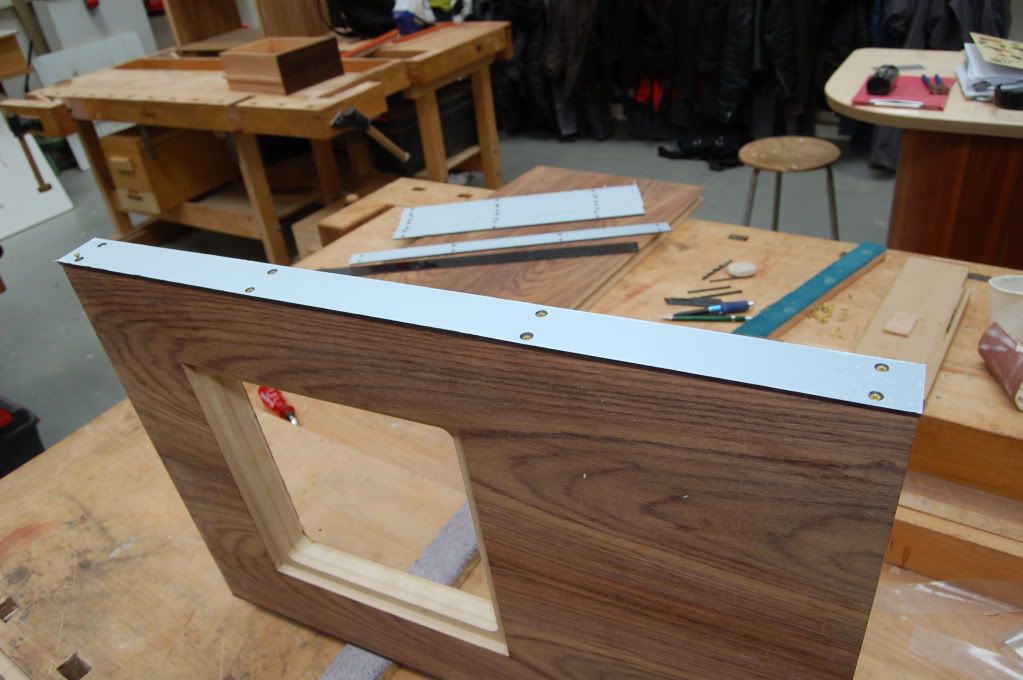

hierna is het slechts een kwestie van 4 schroefjes vastdraaien en de basiscontouren van het wangenmeubel zijn geboren

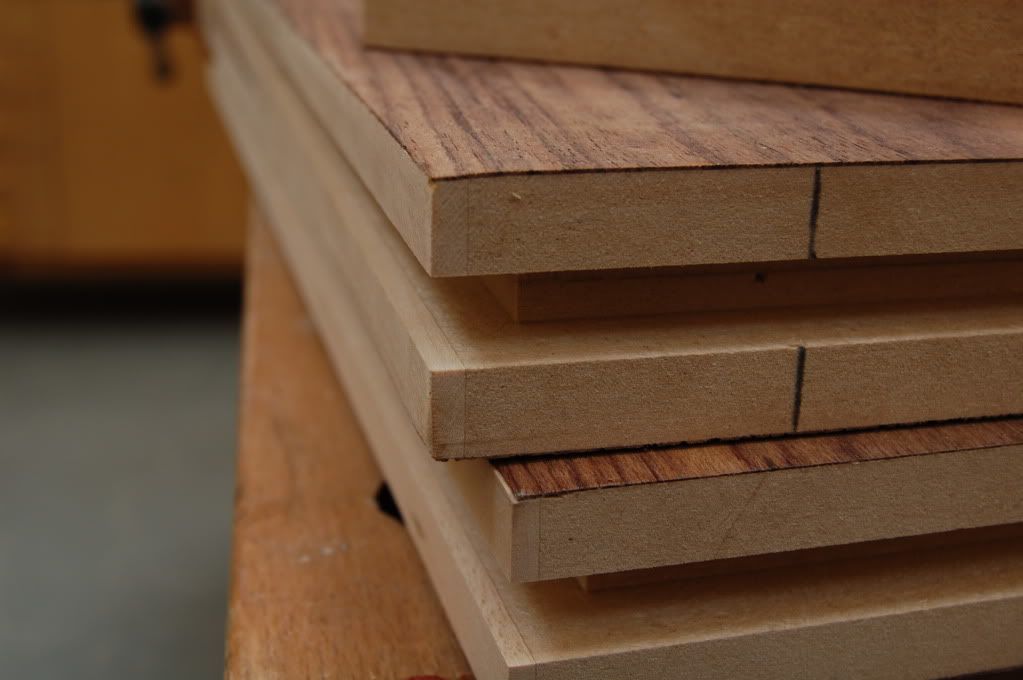

Hier is te zien dat er bij het 'opschonen' oftewel nog even langs een cirkelzaag halen best wel wat van het fineer beschadigt is geraakt. Omdat bij bijna alles wat ik doe het fineer dreigt af te breken ga ik hier gewoon iets overheen zetten aan de kwetsbare uiteinden.

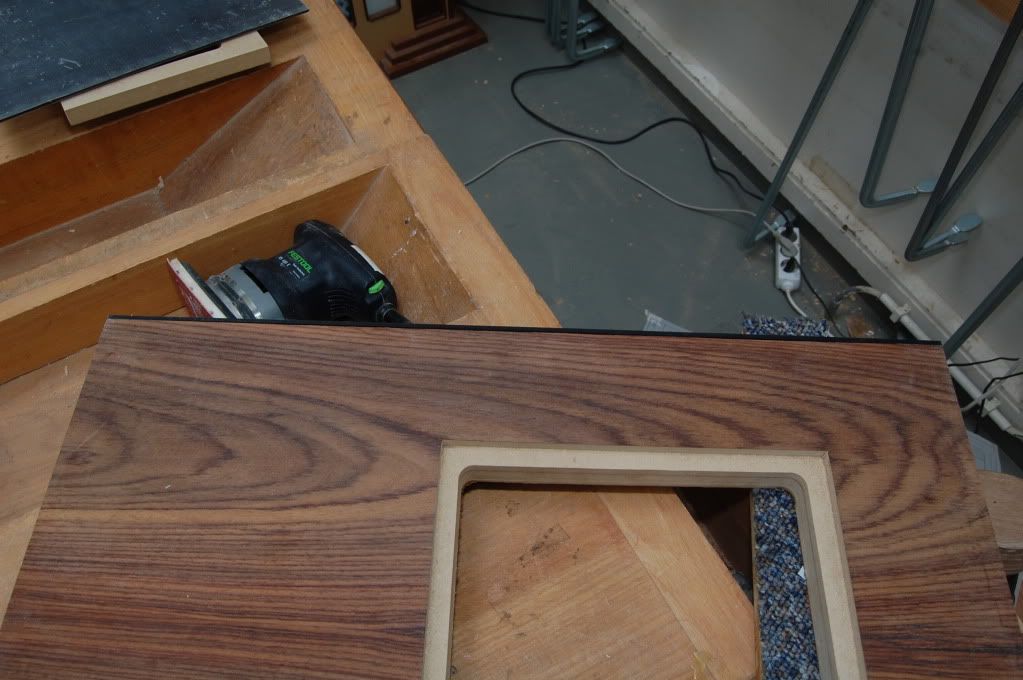

Morgen ga ik werken aan de uitsparingen in de wangen en in de tussenplaten, er moeten namelijk 4 fans komen in de onderplaat en 2 in een wang, verder moet er nog een frontpaneel gemaakt worden. Daarna ga ik eens langzaam werken in de richting van de raampanelen en de afwerkingsstrips

dus zo ongeveer dit

[PRaGA88]

OO kan niet wachten tot de volgende update. Ben namelijk info aan het verzamelen om een klein server kastje te maken.

[Darkstar]

Ik ben benieuwd hoe dit project er uiteindelijk uit gaat zien, want het is toch best groot zo te zien!
Knap werk hoor, jammer dat de fineer beschadigd raakte bij het zagen.

[tomcat175]

heel mooi materiaal heb je daar voor te werken!

ooh en hout, ! hout hout hout
Deze ga ik zeker volgen

[Hrugnir]

nou de hele sfeer rond het bouwsel zal nog wel een eind omslaan als ik begin met plexi en alu in te bouwen hoor ik vind het nou typisch zo'n kastje waar je onderin je Xbox 360 en een AV receiver hebt staan en bovenop een veel te grote lcdtv maar ik ga nu weer een hele dag in het praktijk lokaal doorbrengen dus waarschijnlijk gewoon vanavond weer een update!

[Hrugnir]

Update 2 12/05/09

Vandaag ben ik vooral bezig geweest op de bovenfrees, ik had mezelf voorgenomen om te gaan werken aan de radiator + fans + grils en aan het frontpaneel. Aan de radiator ben ik helaas niet toegekomen maar ik heb al wel kunnen werken aan de ventilatoren in de onderste plaat en aan de monitorsteun

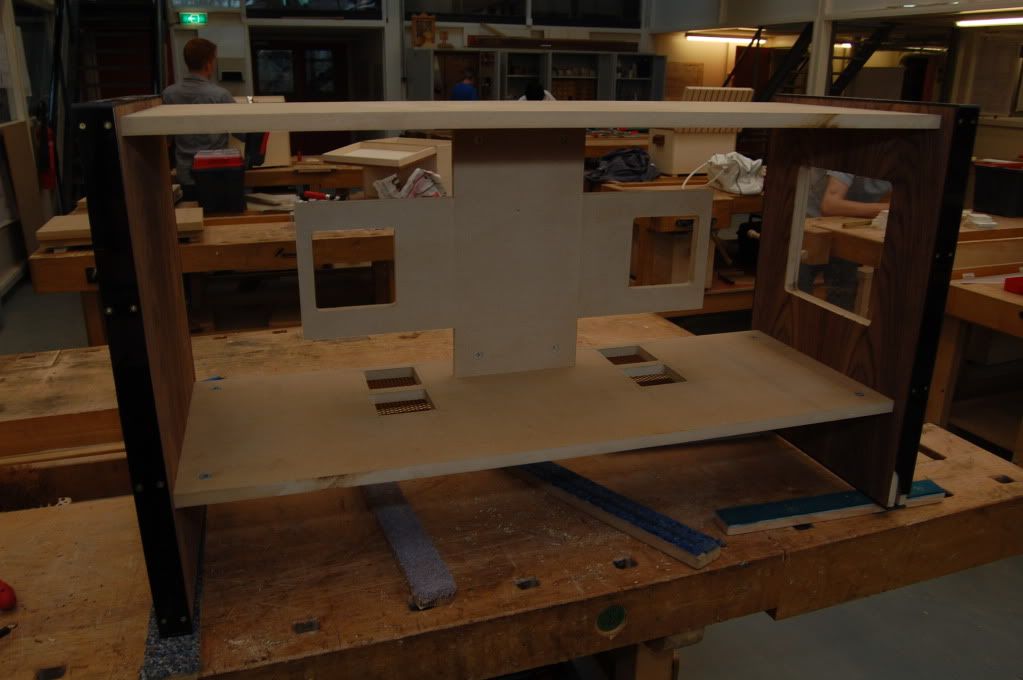

ik ben vandaag begonnen met de monitorsteun, ik had al een eerste poging gewaagd maar nadat die steeds schever werd heb ik die gefrustreerd weggeflikkerd Vanochtend heb ik een tweetal verse mdf plaatjes langs de Formaatzaag(cirkelzaag variant die ze vaak in bouwmarkten gebruiken) en ben ik vrolijk met de frees aan de slag gegaan

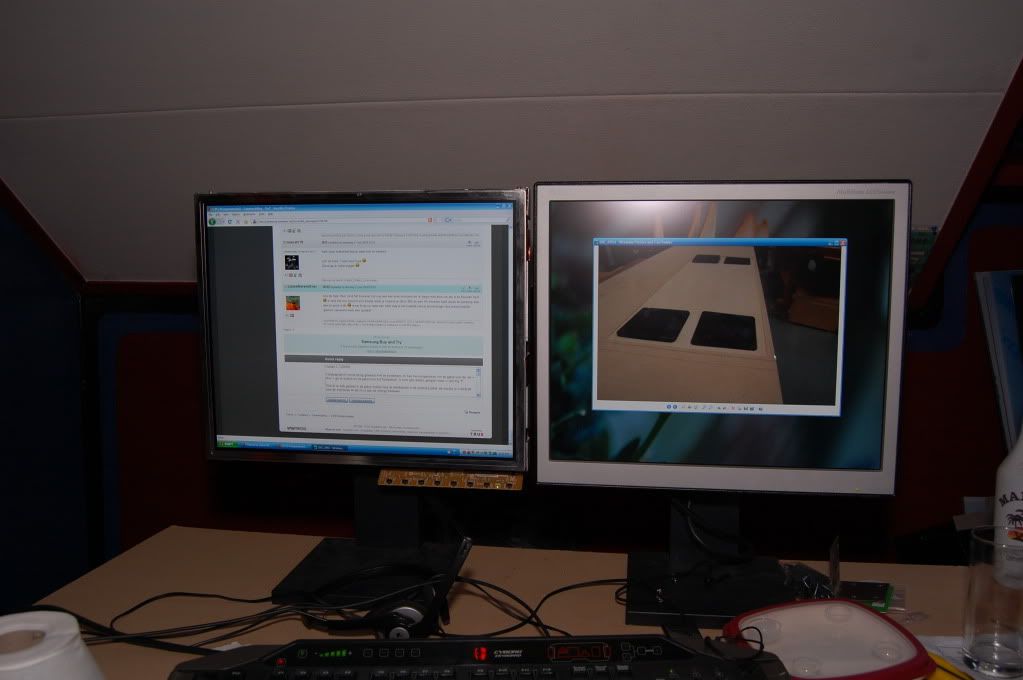

dit zijn trouwens de monitoren die opgehangen gaan worden, bijde zonder oude omhulsel en met het kleine printplaatje naar achteren gevouwen(nadat de aanknop is omgeleidt)

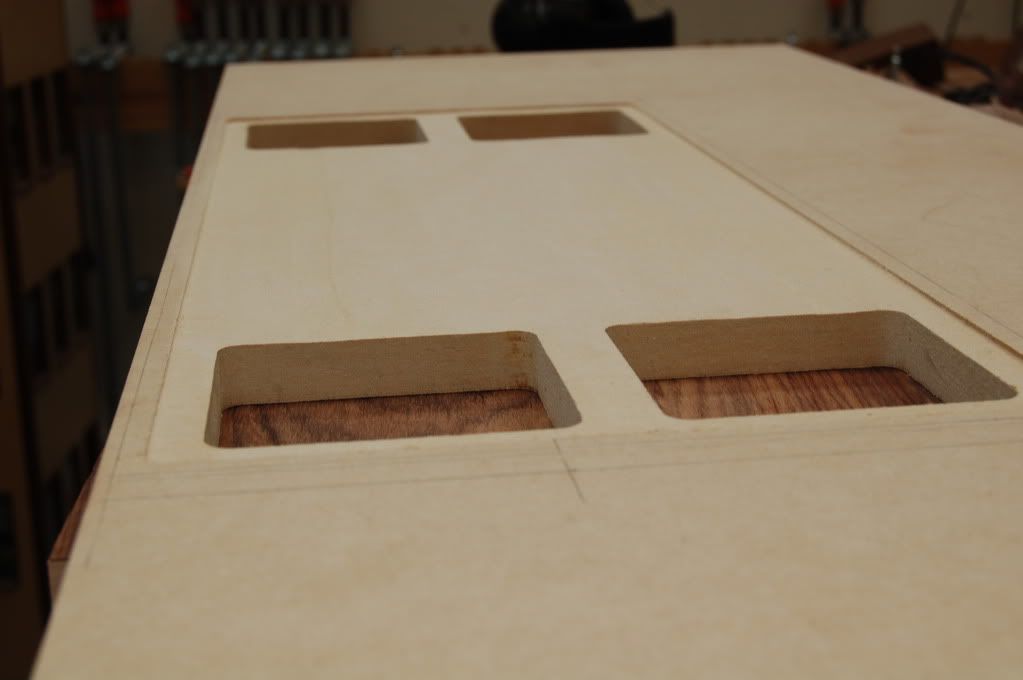

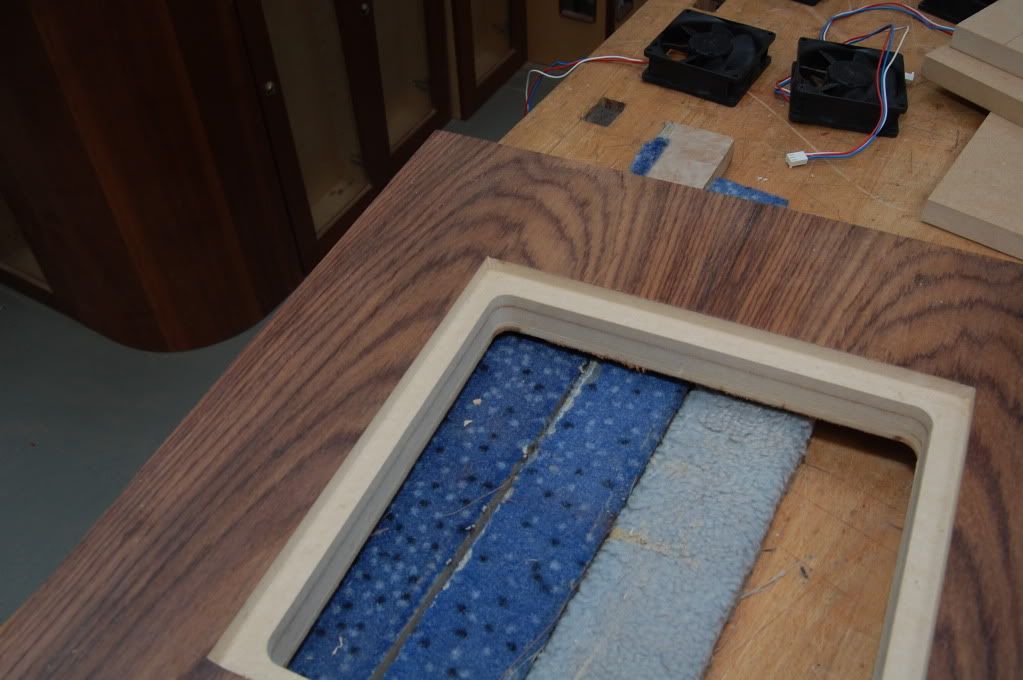

Daarna ben ik begonnen aan de bodemplaat van de computerkast, hier moesten namelijk 4 ventilatoren in komen voor de koeling van de monitoren en de overige hardware. de eerste rij is dus voor de monitoren en ligt daar direct onder en de tweede rij is voor de overige hardware en algemene luchtstroom

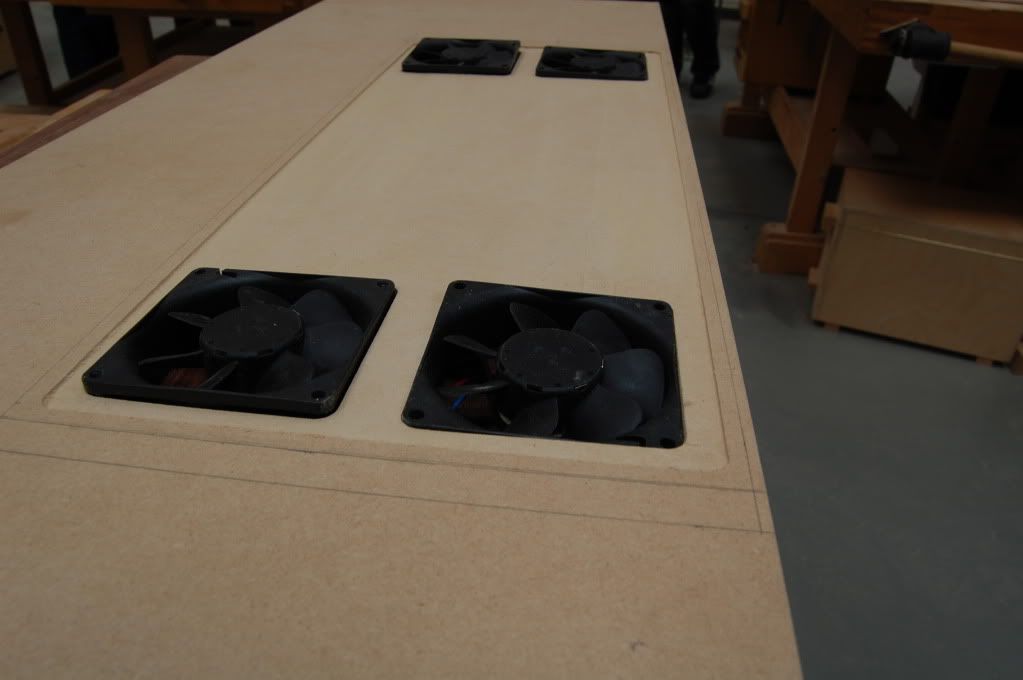

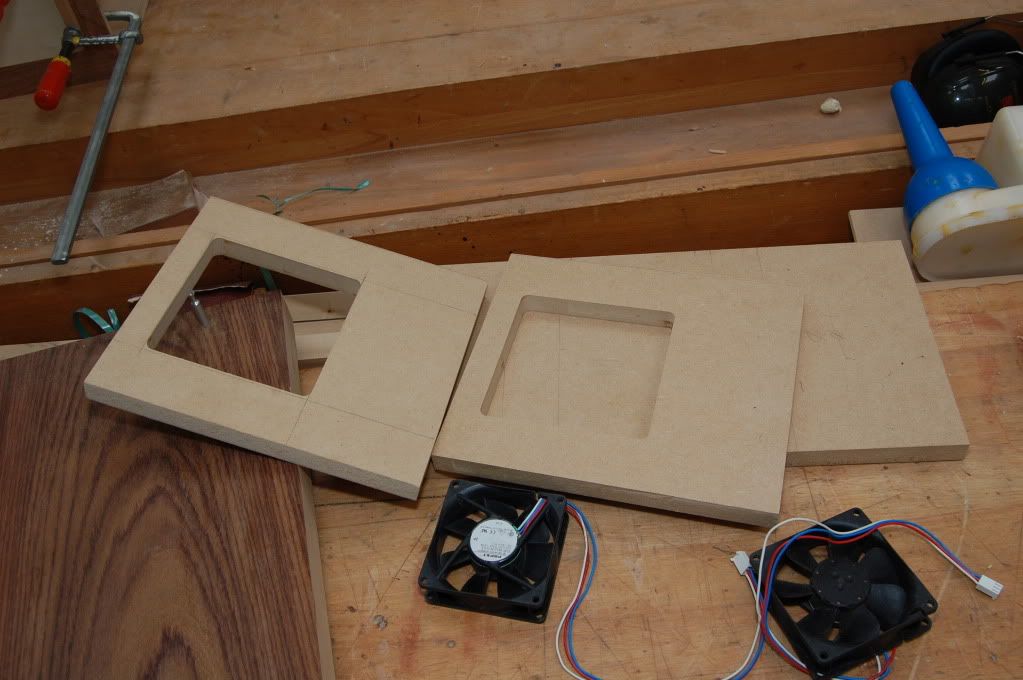

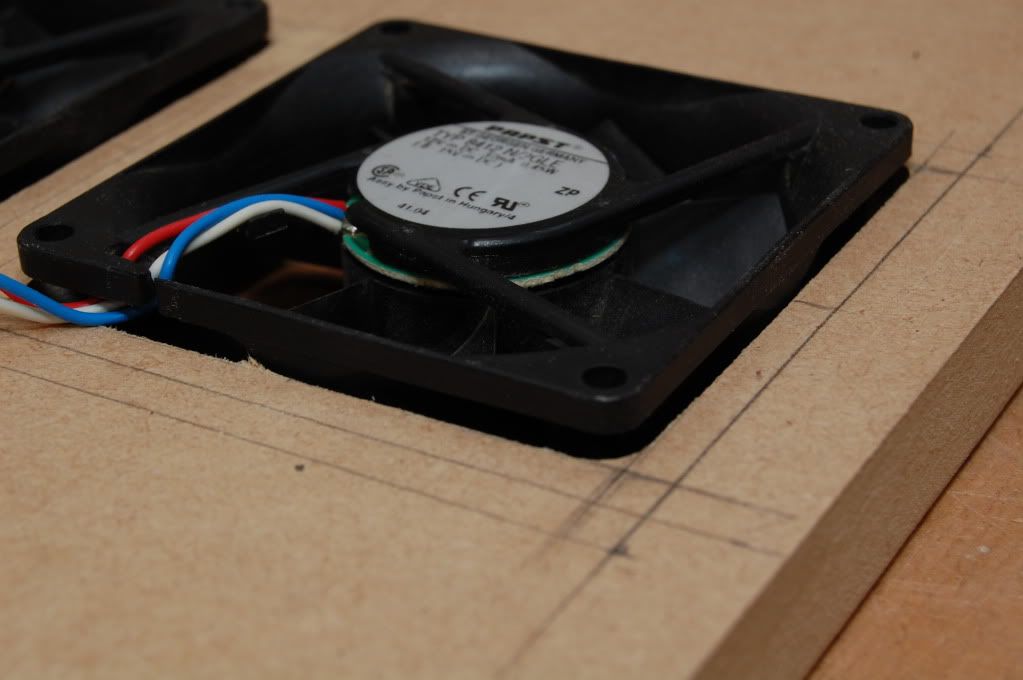

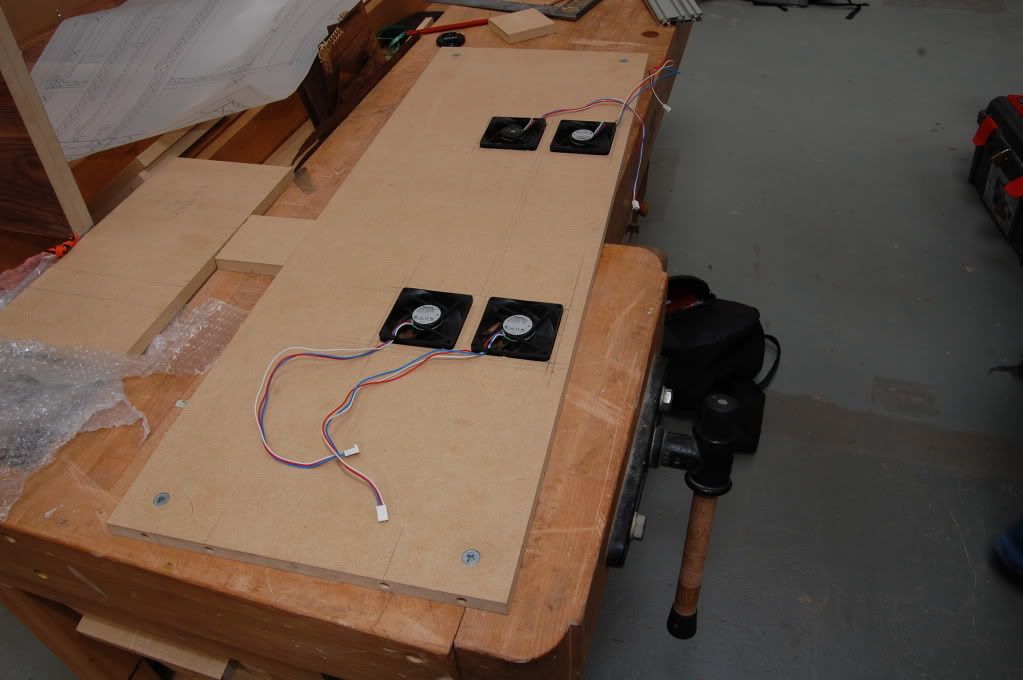

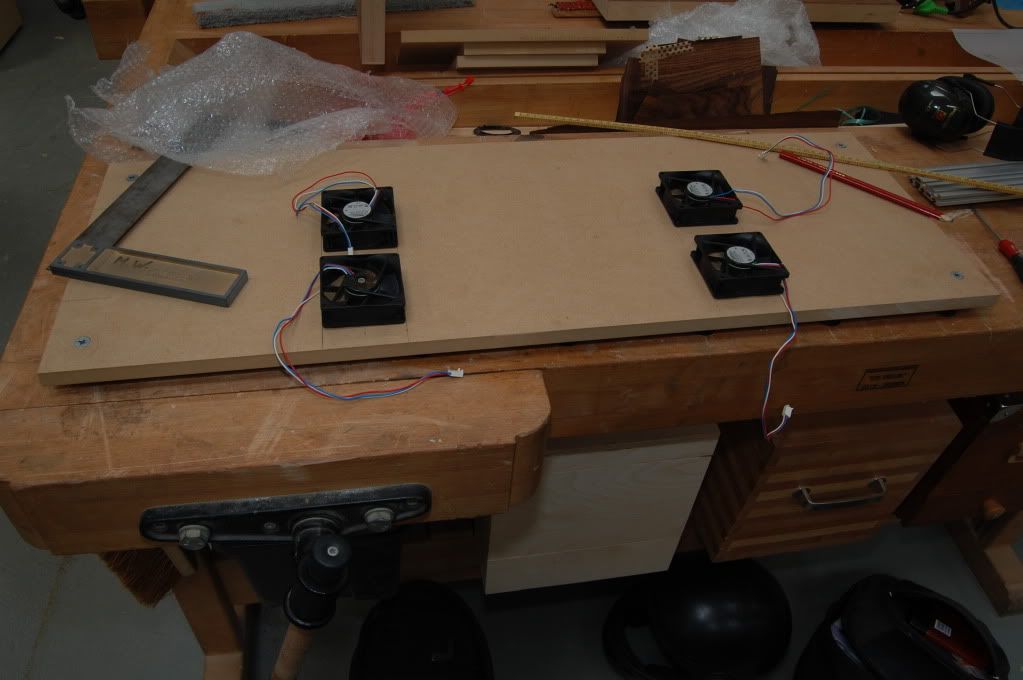

zoals op de plaatjes hieronder te zien is vallen de ventilatoren in zn geheel in het gat. Normaal zie ik mensen een gat boren met een gatenzaag of met een decoupeerzaag en daar achter wordt dan een ventilator gemonteerd. Nou ben ik gelukkig eigenwijs en dacht ik bij mezelf, als ik nou eens de ventilator verzink in het 18mm mdf(even voor de duidelijkheid een ventilator is vaak 25mm) dan blijft er weinig van over en ik verwacht dat er nu meer lucht aangezogen wordt.

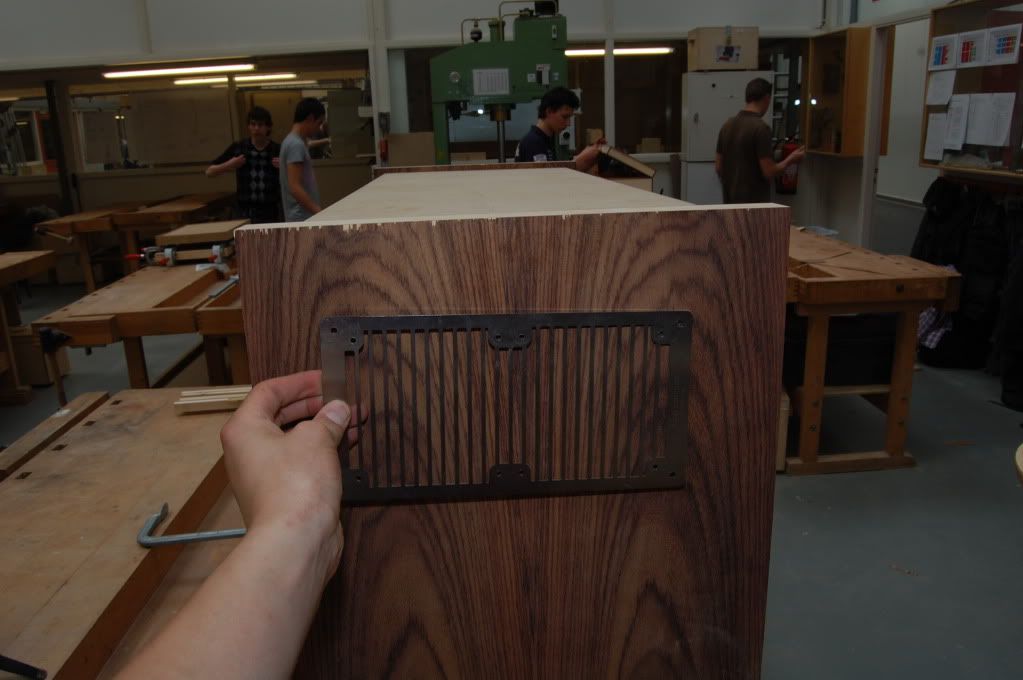

Aan de onderkant frees ik een uitsparing voor een rooster waarmee ik de ventilatoren aan de onderkant weer wegwerk en klaar is kees!

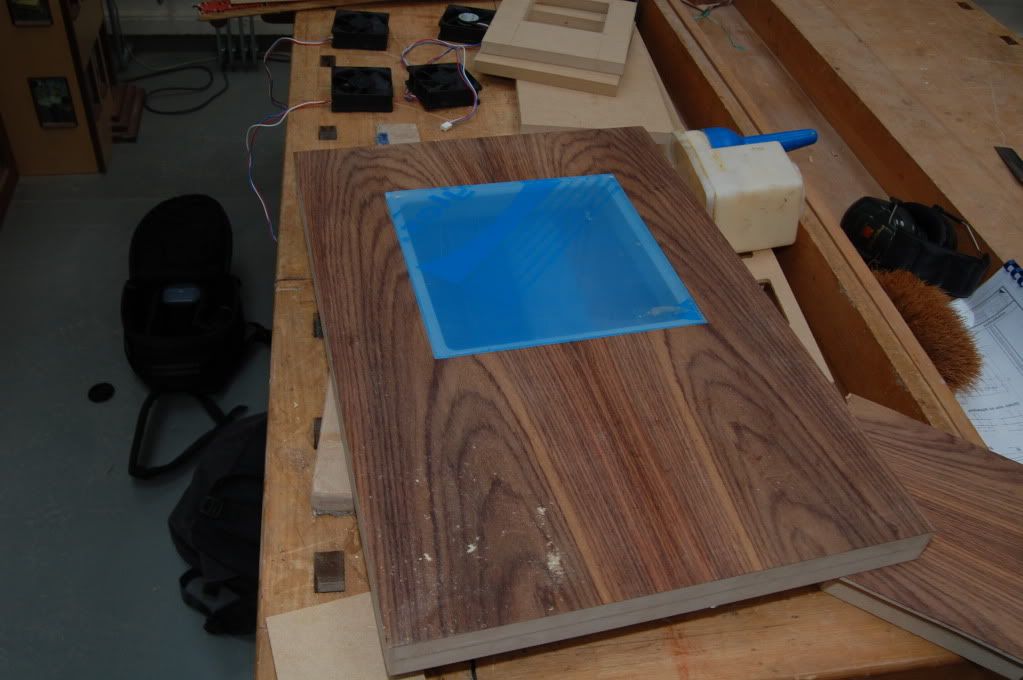

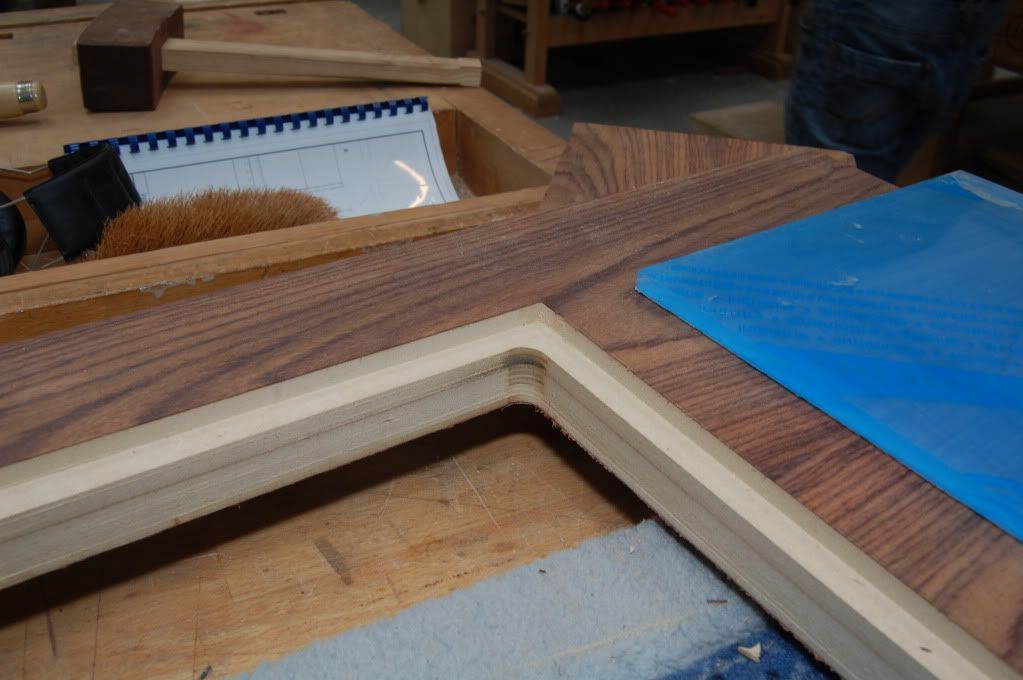

Als laatste en grootste project voor deze dag heb ik een gat gefreezd voor mn front paneel. Vergis je niet in het karwei hoor, om met een bovenfrees 38mm weg te frezen ben je wel even bezig! vooral als je het niet in 1 keer doet omdat ten eerste de frees te kort is en ten 2e het zo netter wordt:P

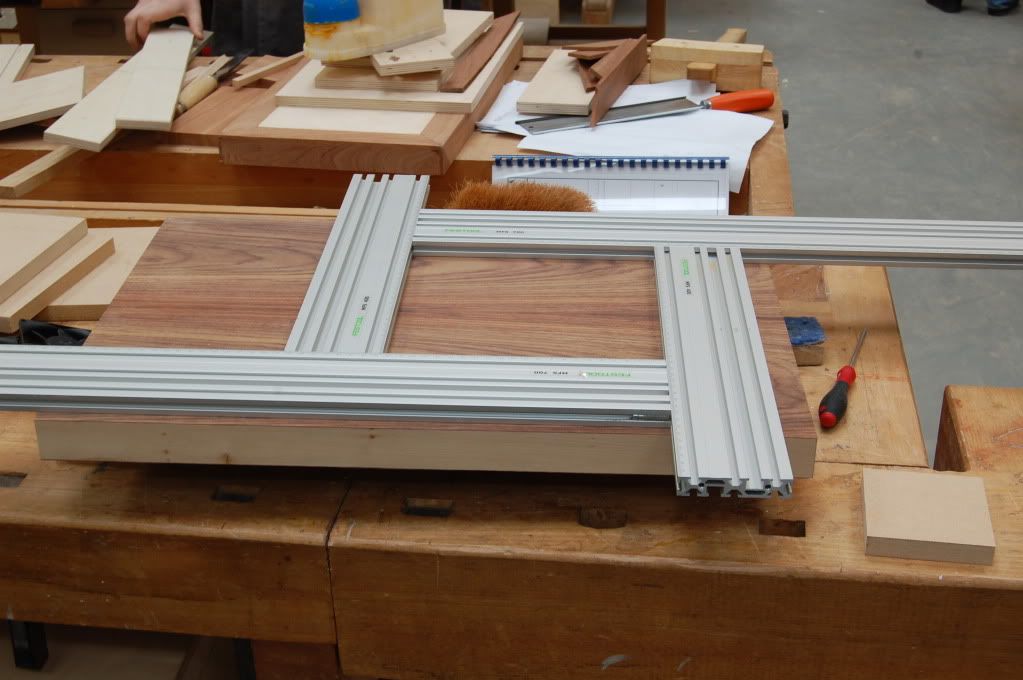

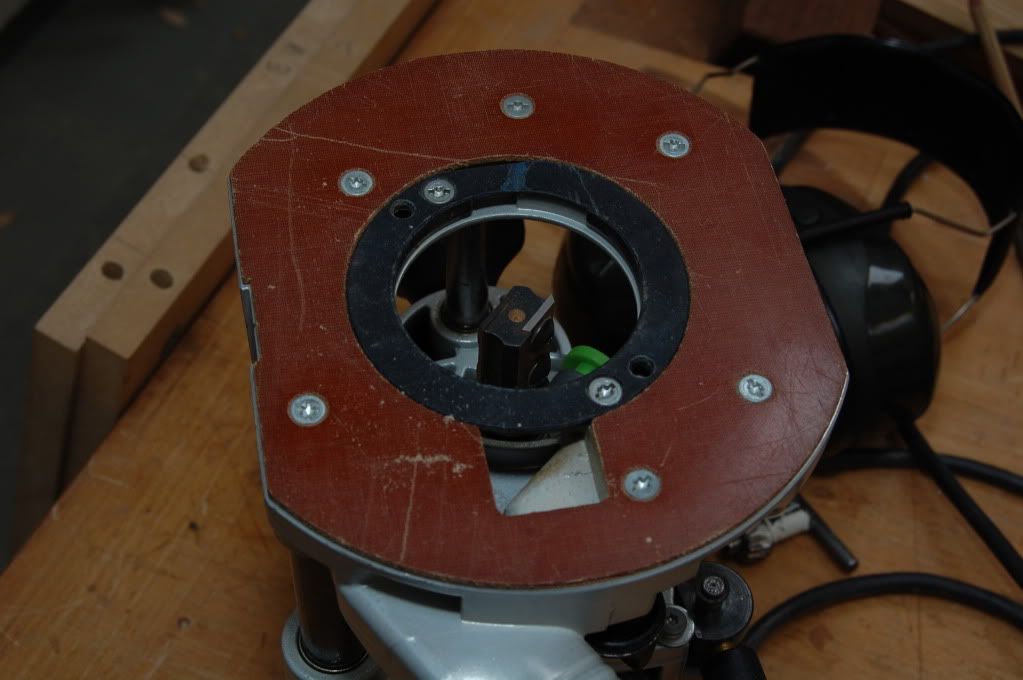

ik heb namelijk eerst een frees gemonteerd waarmee ik met behulp van een instelbare freesmal de eerste 34mm weggefreesd heb over een grootte van 227mm X 227mm daarna heb ik de mal iets verder uitgezet, namelijk op 247mm X 247mm en ben ik tot 10mm gegaan. Daarna heb ik met een kolomboor en een decoupeerzaag ruwweg het middenstuk eruit geboord en ben ik met een zogenaamd kopieerfreesje verder gegaan( een kopieerfreesje is een freesje met aan de onderkant of bovenkant een lagertje zodat deze geschikt is om een oppervlak gelijk te maken aan een bestaande rand(of mal)





Toen ik eindelijk klaar was was dit het resultaat, hier eerst met het plexiglas voor het frontpaneel er alvast in.

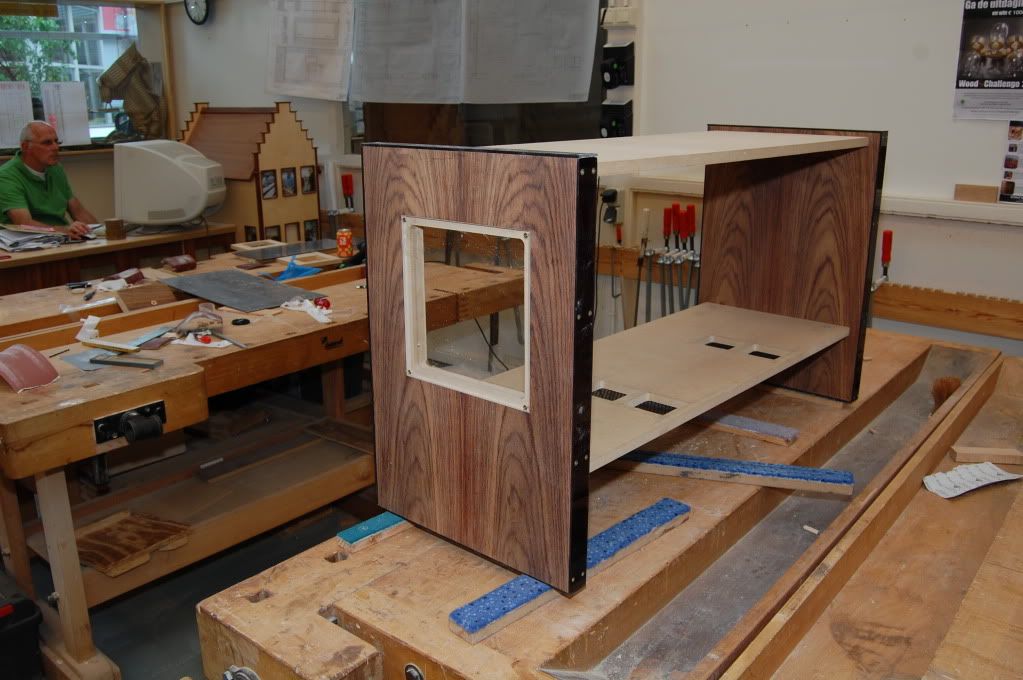

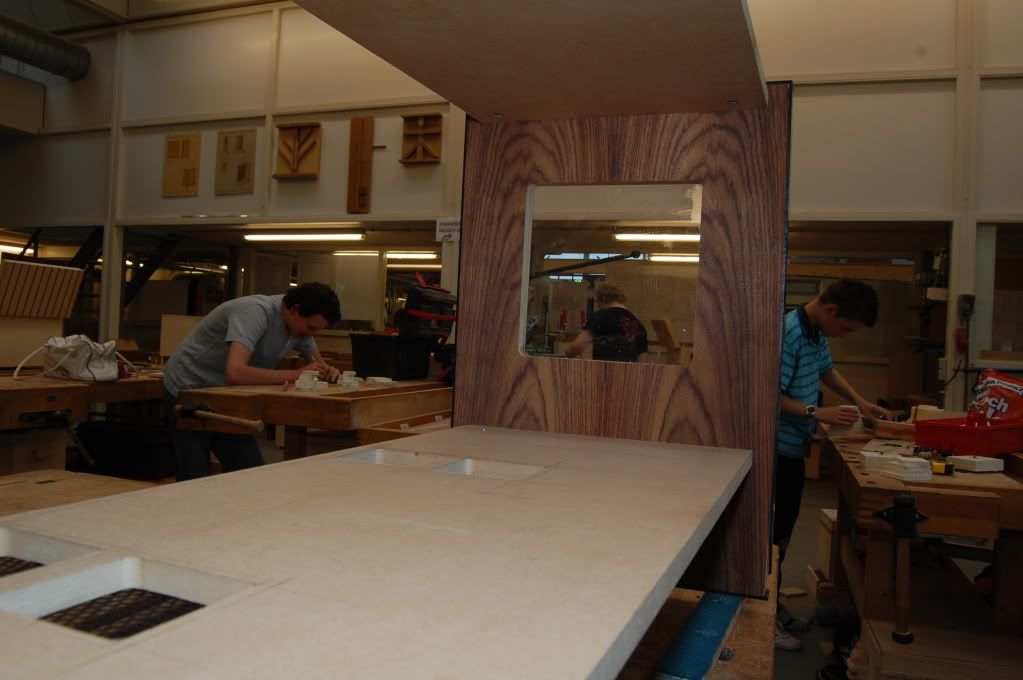

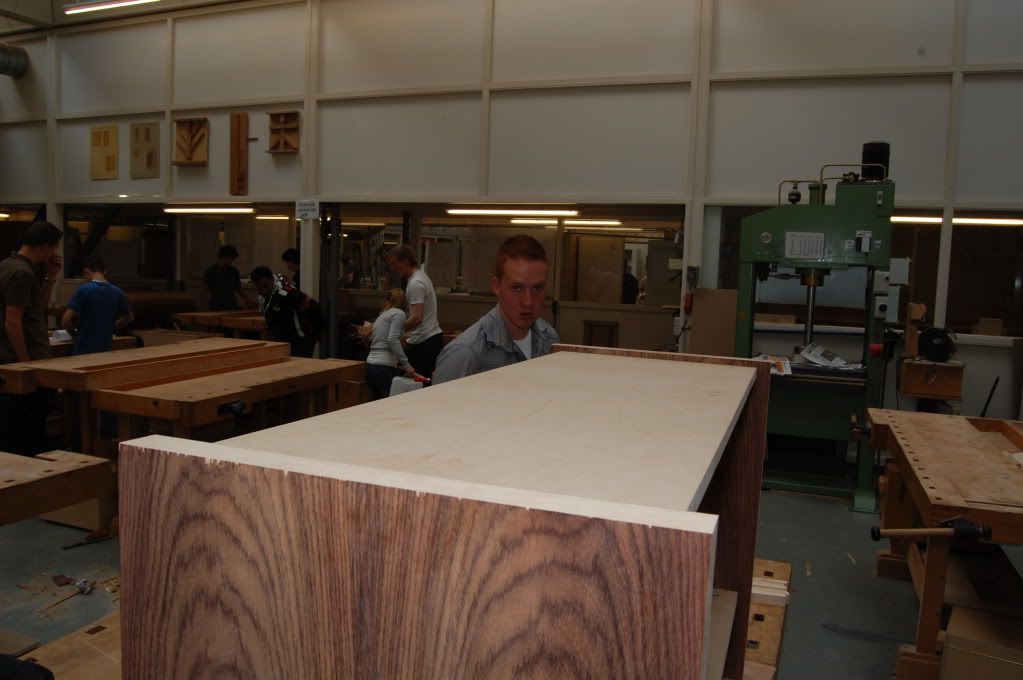

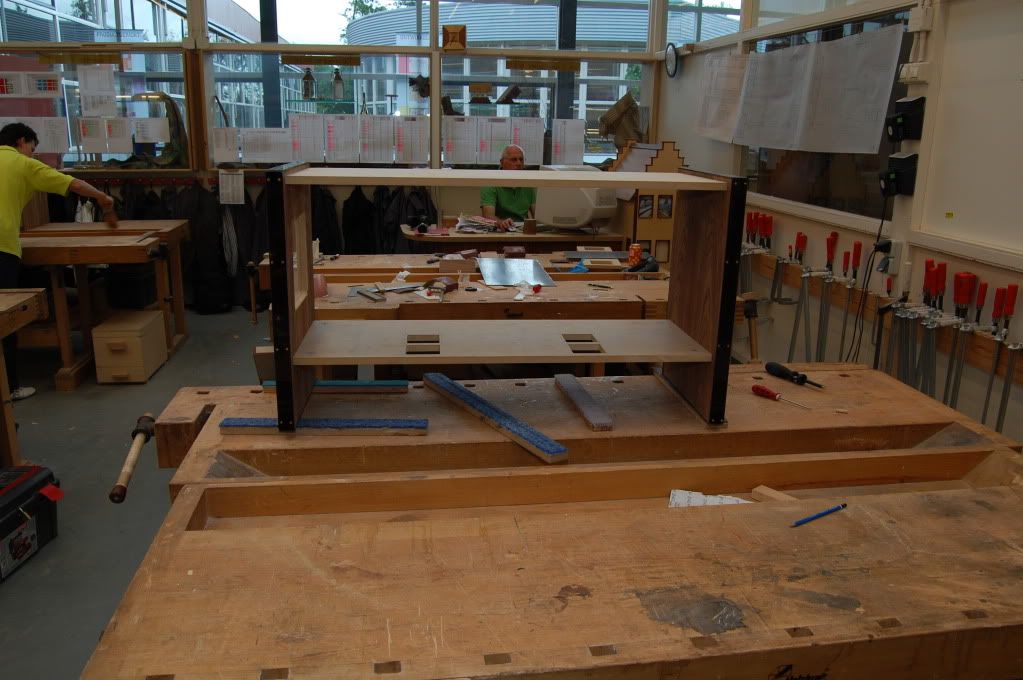

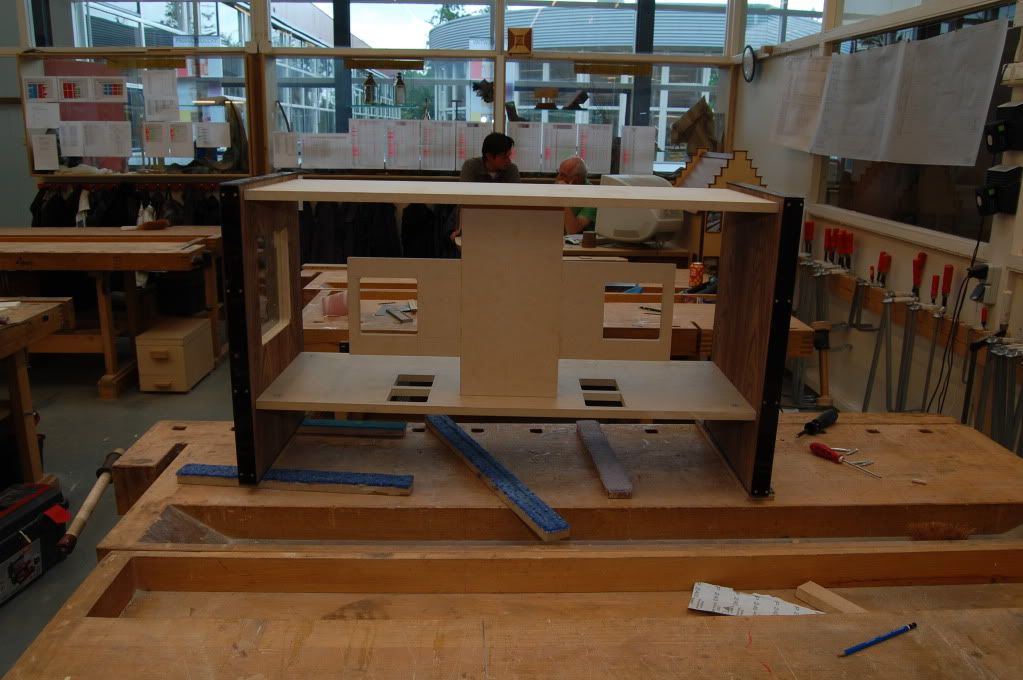

Hier een mooi plaatje van het geheel

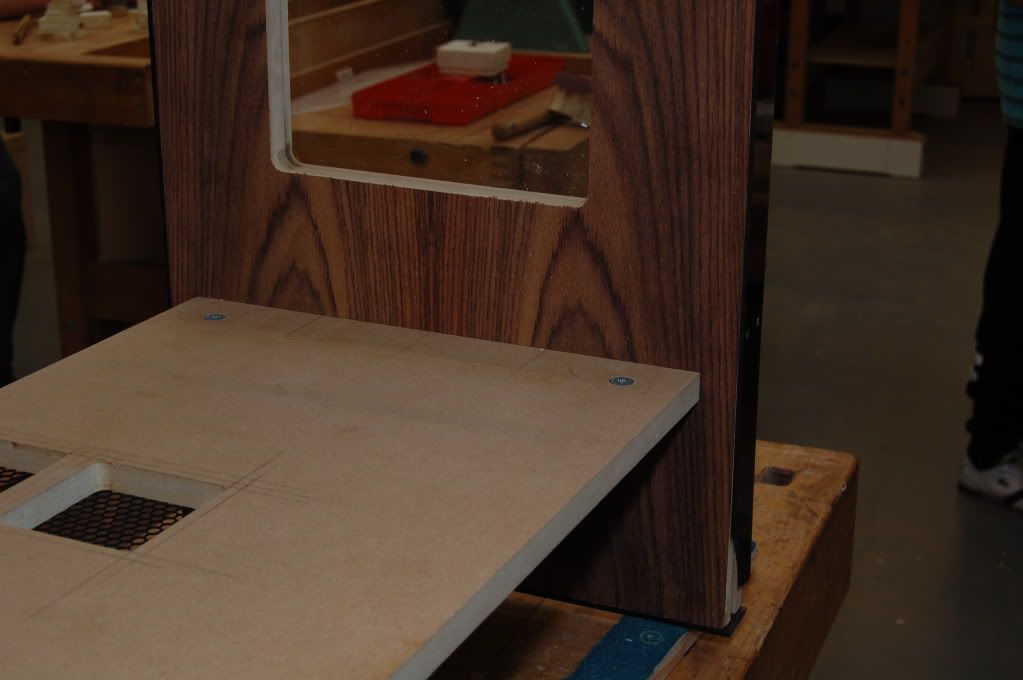

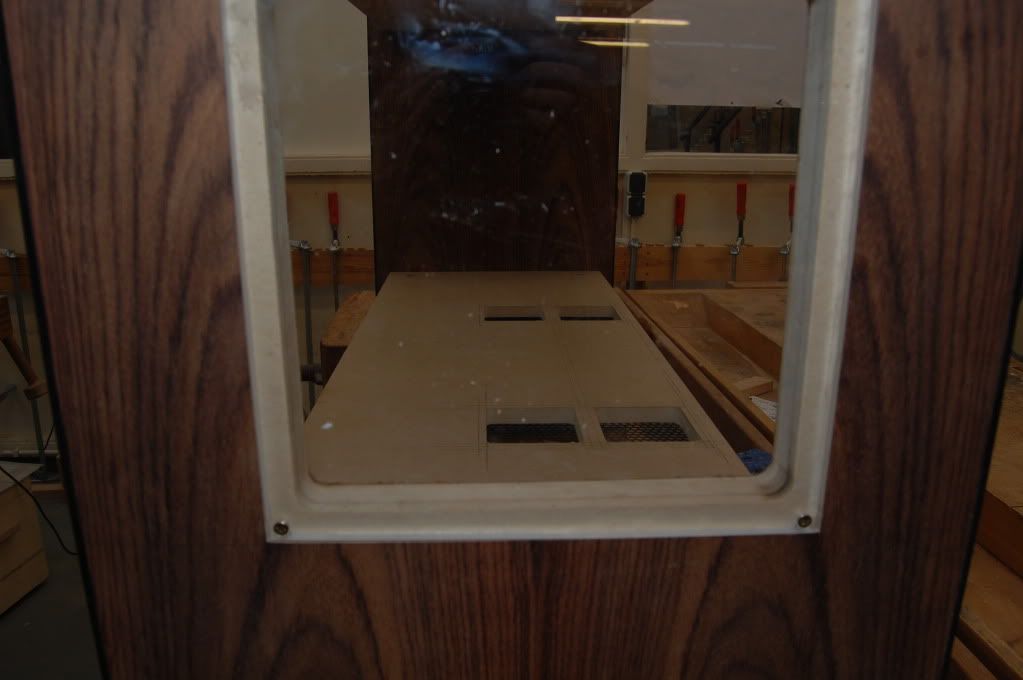

en hier een close-up

[BlackWhizz]

Whow, strak werk! Ook goed gereedschap, scheelt ook al een hele boel

[cverkooyen]

Ziet er mooi uit! Dat laatste plaatje, daarbij zie je eerst het vierkant met daarin een vierkant met ronde hoeken. Hoe heb je dat buitenste vierkant zo gekregen? Met een frees krijg je nooit zulke scherpe hoeken toch?

[TERW_DAN]

Ik moet zeggen dat ik echt onder de indruk ben van je kwaliteiten (ok, natuurlijk volg je er wel een opleiding voor) maar toch, petje af

DJ-Visto schreef op maandag 11 mei 2009 @ 09:24:
(heb het misschien niet goed gelezen) maar heb je ook gedacht aan goede ondersteuning van het moederbord dat hij niet rechtstreeks op het hout komt?
Voor de rest ziet het er super uit!

Mobo direct op het hout kan prima hoor.

[Hrugnir]

@ cverkooyen daarna heb ik nog met een steekbeitel en een houten hamer de hoeken recht afgestoken

@BlackWhizz, wij hebben op school bijna alleen maar handgereedschap van Festool en een complete hout machinale tot onze beschikking, maar dan nog gaat er vaak genoeg wat mis hoor, had laatst bijvoorbeeld nog een stuk hout gelanceerd door de machinale. Of een keer dat de geleiding van mn frees wegschoot en ik een dikke jaap in mn hout maakte

@ TERW_DAN bedankt voor je compliment he maar je hebt wel gelijk. Ik kan nu natuurlijk alles op school vragen enzo. Maar over een weekje ofzo is al het houtwerk grotendeels wel af en eenmaal aan de technische kant begonnen sta ik er weer alleen voor

ik verwacht vrijdag trouwens pas weer een update te geven dus jullie moetten nog even geduld hebben

[teamacc]

Mobo kan idd direct op hout, maar zorg er dan wel voor dat je alle gaten verbind met de aarde..

[Anoniem: 275731]

schreef op woensdag 13 mei 2009 @ 09:10:
Mobo kan idd direct op hout, maar zorg er dan wel voor dat je alle gaten verbind met de aarde..

Waarschijnlijk een stomme vraag, maar hoe doe je dat? Ik ben een houten case aan het bouwen op het moment, maar daar speelt natuurlijk hetzelfde probleem. Ik heb nooit aan de aarde gedacht

[ Voor 1% gewijzigd door Rukapul op 17-03-2014 20:43 ]

[sniek]

Anoniem: 275731 schreef op woensdag 13 mei 2009 @ 09:50:
[...]


Waarschijnlijk een stomme vraag, maar hoe doe je dat? Ik ben een houten case aan het bouwen op het moment, maar daar speelt natuurlijk hetzelfde probleem. Ik heb nooit aan de aarde gedacht

Nooit aan aarde gedacht? Misschien moet je dan gewoon een kastje kopen!

Een aardelijn van je voeding (goede voedingen hebben een aparte) kun je middels koperdraad of welk ander geleidend materiaal aan de gaten bevestigen. Als je langere schroefjes gebruikt ........ is het makkelijker...

[Hrugnir]

als mijn casebuild af is en de computer operationeel is wordt hij in een ongeaard stopkontact geplugd dus heel relevant is het voor mij niet het mobo direct op hout vroeg ik me eigenlijk ook wel af ik gebruik zelf in ieder geval M3 spacertjes die ik bij een inkoopactie besteld heb^^ ik ga voor het geval dat ik ooit een geaarde kontactdoos krijg toch het geheel wel aarden hoor is zo knullig als dat niet gebeurt is^^

[Cheezus]

sniek schreef op woensdag 13 mei 2009 @ 12:53:
[...]


Nooit aan aarde gedacht? Misschien moet je dan gewoon een kastje kopen!

Een aardelijn van je voeding (goede voedingen hebben een aparte) kun je middels koperdraad of welk ander geleidend materiaal aan de gaten bevestigen. Als je langere schroefjes gebruikt ........ is het makkelijker...

Ik heb nooit een aardedraad uit een ATX voeding zien komen hoor?
De bevestigings gaten van je moederbord zijn gewoon met elkaar verbonden op het bord zelf, je hoeft deze dus ook niet allemaal met een draad te gaan verbinden.
Er zijn genoeg mensen die hun pc gewoon los op/in hun bureau/doos/kast/plafond/muur hebben draaien zonder problemen.
Het zal vast niet aan de europese richtlijnen voor EMC voldoen maar zo lang je het niet als een product gaat verkopen zul je daar ook geen last van hebben

[teamacc]

Schroef eens een voeding open, je ziet dan een groen-geel draadje naar de behuizing van de voeding gaan. Deze zou ik verbinden met 1/alle gaten op het mobo.

[bassiexp]

nog makkelijker is om het aarde draadje via een schroefje aan de voeding te monteren aangezien de behuizing van de voeding geaard is, maak je een mooie doorverbinding. wel zorgen dat er een stroom tussen kan lopen. Dus contact met de behuizing of het schroefje is al voldoende. Meer dan 30mA krijgt hij toch niet voor zijn kiezen. (in werking treden aardlekschakelaar)

[brinkdinges]

primusz schreef op vrijdag 15 mei 2009 @ 10:50:
[...]


Ik heb nooit een aardedraad uit een ATX voeding zien komen hoor?

Ik wel, het was een Tagan

[Hrugnir]

ik ook, ben alleen het merk vergeten dacht da het idee was dat het mobo via de schroefjes aarde naaar de kast samen met alle andere apparaten en dat deze dan dus uiteindelijk in de voeding op een officieele aarde aangesloten wordt.

Maar ik moet eigenlijk bekennen dat ik ongeveer 2 jaar geleden zelf al een [cip] gehijackt heb om me hierover in te lezen dus voor mij hoeven jullie de discussie niet te houden heb vandaag trouwens weer praktijd gehad en wat kleine vorderingen gemaakt. ben alleen doodmoe dus de update houden jullie even tegoed!

slaap lekker

[Anoniem: 198525]

hi,

ik volg ook een professionele bachelor in de houttechnologie, maar dan in België, het is leuk eens te zien hoe onze noorderburen het doen


die lijmdoorslag, dat komt door een te hoge druk bij het persen, en zal bij het afwerken van het stuk (vernissen) normaalgezien steeds vlekken blijven geven.


verder zal ik deze case zeker volgen!
veel succes nog

[Hrugnir]

wat houd Bachelor houttechnologie dan precies in? meer de fysische eigenschappen van hout en bewerkingstechnieken enzo of eigenlijk ook gewoon het werken ermee? ik weet in ieder geval dat als ik een HBO in de meubelbranche zou willen doen dat ik dan hier in Nederland alleen zou mogen tekenen. Daarom doe ik nu MBO (Havo heb ik wel gehaald namelijk)

ik hoop dat het bij het lakken mee gaat vallen omdat ik er al aardig wat afgeschuurd heb en het aan het oppervlakte veel erger uitspreid dan daadwerkelijk in de nerven van het fineer. Verder heb ik nog een proefstukje waar ik lakken en misschien olieen mee kan proberen hoe het er nog uit gaat zien was wel niet het meest mislukte stukje lijmwerk maargoed..

Vandaag komt aan het einde van de dag mijn plexiglas plaatwerk via het papamobiel naar school toe dus dan kan ik dinsdag gaan beginnen met de windows en de sierstrips(of misschien vandaag al een beetje ). Zelf rijdt ik altijd gedeeltelijk met mijn brommer/stoptrein/intercity/tram naar school en dan valt het niet mee om platen van 1000mm X 500mm mee te nemen zeker niet als het met een Derbi senda meemoet waar je niet eens ruimte hebt voor een pakkie peuken bij wijze van.

Verder heb ik een zaterdag een pakketje binnen gehad van een inkoopactie ACRYAN en dergelijke spullen dus qua verlengkabels, fans en overige spulletjes ben ik nu voorzien dat betekent ook dat ik wanneer ik tijd heb kan gaan experimenteren met mn afstandbedienbaar 4-voudig relaisschakelprintje waarmee mijn computer, monitoren en de diskdrive op komen te staan(printje doet het nu ook wel maar het is een beetje lastig om de pc aan te zetten terwijl de 12V lijn dood is voor de print )

Wat ik vandaag vooral wil gaan doen op school is in de wangen aan de kopse kanten een doorlopende groef frezen waar mijn ledstrips inpassen, Verder heb ik vrijdag een 6mm 400mm speedboortje erbij gekocht dus die ga ik samen met mijn 12mm boor eens testen ik heb trouwens ook voor een klein fortuin aan moertjes en dingetjes gekocht maar mijn camera is even zonder sap dus dat zien jullie allemaal vanavond wel!

[Anoniem: 198525]

LlamaWereldOver schreef op maandag 18 mei 2009 @ 08:51:
wat houd Bachelor houttechnologie dan precies in? meer de fysische eigenschappen van hout en bewerkingstechnieken enzo of eigenlijk ook gewoon het werken ermee? ik weet in ieder geval dat als ik een HBO in de meubelbranche zou willen doen dat ik dan hier in Nederland alleen zou mogen tekenen. Daarom doe ik nu MBO (Havo heb ik wel gehaald namelijk)

Eigenlijk leer je alles over hout, van de groei tot de afwerking. En als bachelor mik je op een leidinggevende functie in een middelgroot tot groot bedrijf. Met andere woorden, ploegbaas, projectleider, ...
Je leert niet enkel omgaan met hout, maar ook verschillende andere aspecten van de houtindustrie. Zoals lay-out studies, kostprijsberekening, stabiliteit, ...
Eigenlijk kan je naar alles wat met hout te maken is doorgroeien

En hier kan je idd veel minder met hout werken, maar da's dan ook maar 3 jaar, en daarna kan je gaan werken, en doe je nog steeds wat je wilt eh ^^

ik hoop dat het bij het lakken mee gaat vallen omdat ik er al aardig wat afgeschuurd heb en het aan het oppervlakte veel erger uitspreid dan daadwerkelijk in de nerven van het fineer. Verder heb ik nog een proefstukje waar ik lakken en misschien olieen mee kan proberen hoe het er nog uit gaat zien was wel niet het meest mislukte stukje lijmwerk maargoed..

Het probleem is dat hout een poriënstructuur heeft, die de oliën e.d. opzuigen en op zich nemen. Dit geeft de kleursverandering. Als er echter lijmdoorslag is, dan zitten die poriën al vol, en zullen de kleuren zich niet hechten. (doe voor de lol eens gewoon een kwakje lijm ergens op, en laat dit uitdrogen. Doe erachter wat vernis op, zoals je zult zien trekt dit niet in )

Maar! veel succes alleszinds

[Hrugnir]

dat is wel een interessante opleiding dan wij krijgen de meeste hout gerelateerde thema's in a nutshell in de vorm van 'lesbrieven' dus bijvoorbeeld materialenleer, dan leer je dingen over bomen, inhoudsstoffen, houtstructuur. Of Technologie waar we dingen over verbindingen e.d. leren of over machines enz. enz.

Wat ik dus hoop is dat er niet al teveel porieen verzadigd zijn en dat wil ik testen maar als het niet goed wil lukken kan ik het hout ook best niet olieen denk ik want mooi is het nu ook al

[Hrugnir]

Update 3 15/05

Ik zit nu in een fase dat ik moet werken aan de details en de wat kleinere klusjes. Er zal misschien niet heel snel heel veel uit de grond gestampt meer worden maar dit is wel de fase waat de voorbereidingen van de gadgets en extra's gemaakt worden.

Zo ben ik afgelopen vrijdag bijvoorbeeld bezig geweest met het maken van een monitorsteun. ik had de onderdelen al liggen maar het moest alleen nog in elkaar. Even voor de duidelijkheid de monitorsteun wordt al het ware tussen de 2 platen ingeklemd en moet demontabel zijn.

hiervoor heb ik gebruik gemaakt van het minifix systeem, hetzelfde als ik gebruik voor de verbinding tussen de 'wangen' en de liggende platen. Het enige verschil is dat ik nu wel mn camera bij de hand had toen ik aan de gang ging met het malletjes systeem wat erbij zit

wat je hier ziet is een 2-tal malletjes op een geleiderail. Je kunt aan de zijkant flapjes uitvouwen waardoor de gaten allebei precies de zelfde afstand hebben van de zijrand. Verder kan je de houtdikte instellen met behulp van ringetjes en de diepte van de verbinding




Aan de bovenkant van de mal past een plastic hulpstuk die ervoor zorge dat je altijd precies in het midden boord. Daarin stop je dan een zogenaamd scharnierboortje(dus een boortje die breed boord maar niet de schade achterlaat van een centreerpuntje. Aan de bovenkant van de boor zet je dan een ringetje precies op de diepte van het gat.



Deze past dus zo in de bovenakant van de mal. Het enige waar je op moet letten is dat je goed recht boort want dit kun je nog verkeerd doen(is wel lastig nog de mist in te gaan maar goed)



Aan de kopse kant heb je ook nog een boorgat nodig namelijk voor het pennetje dat je erin borgt. hier zit ook een gat voor in de mal. Gewoon een kwestie van het juiste vulringetje erin doen en dan met een accuboor (mag ook anders maar is niet nodig) hier een gat in boren. Als de hoogtes goed in gesteld staan klopt dit dan precies. In mijn geval was de eerste lading eerst net iets te hoog en de 2e lading veel te laag(wat niet erg is dan zie je er alleen minder van)



Als dat erin geboord is komt het er uiteindelijk zo uit te zien. Alleen ben ik nog niet helemaal klaar want er moeten nog deuveltjes in zodat hij precies recht blijft staan en achter de gaten moetten nog plaatjes aluminium.



Verder heb ik mijn plexiglazen buis in 2 stukken gezaagd voor het reservoir(verder nog niets mee gedaan)



ik heb een paar schattige magneetsnapertjes gekocht om over een tijdje het achterste window op zn plaats te houden want die moet als klep fungeren.



en ik heb nog wat inkopen gedaan

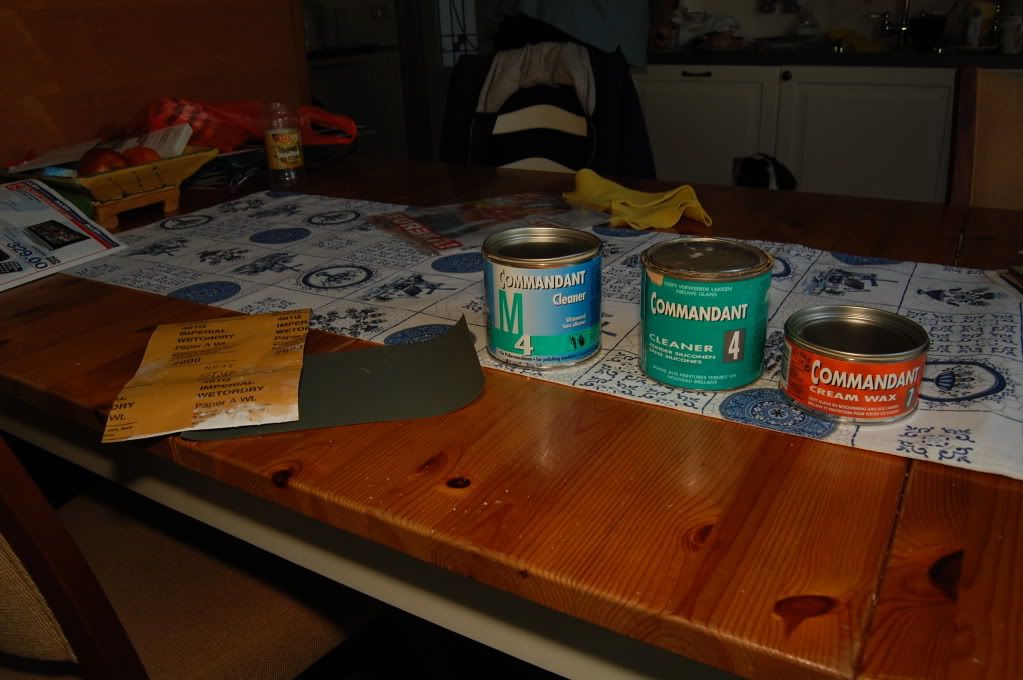

Commandant 4 + poetsdoeken + moertjes en inschroefmofjes + deuvel kopieer puntjes en een 400mm lange speedboor



Dit dingetje kan je dus in een voorgeboord gat draaien en heeft intern een schroefdraad van M4 zodat je deze zovaak los en vast kunt maken als je zelf wilt



mof + boutje



Verbinding



400mm speedboor met een diameter van 6mm( ik kan je zeggen dat ding is link hoor. Ben je heel voorzichtig aan het boren en dan begin dat ding te resoneren en beweegt soms wel 1-1.5cm op en neer )

[DJ-Visto]

Wooh, gaaf wel leuk verhaal over die boor, haha! Maar het ziet er zeker mooi uit!

[HugoBoss1985]

Hey man dat word een stijvol object!

Interessante school, wat leer je daar allemaal qua houtbewerking?

[Hrugnir]

Update 4 18/05

Vandaag heb ik sleuven gefreesd in mijn wangen.



nou zullen jullie denken: ' leuk, wat wil hij daar nou weer mee doen :S'

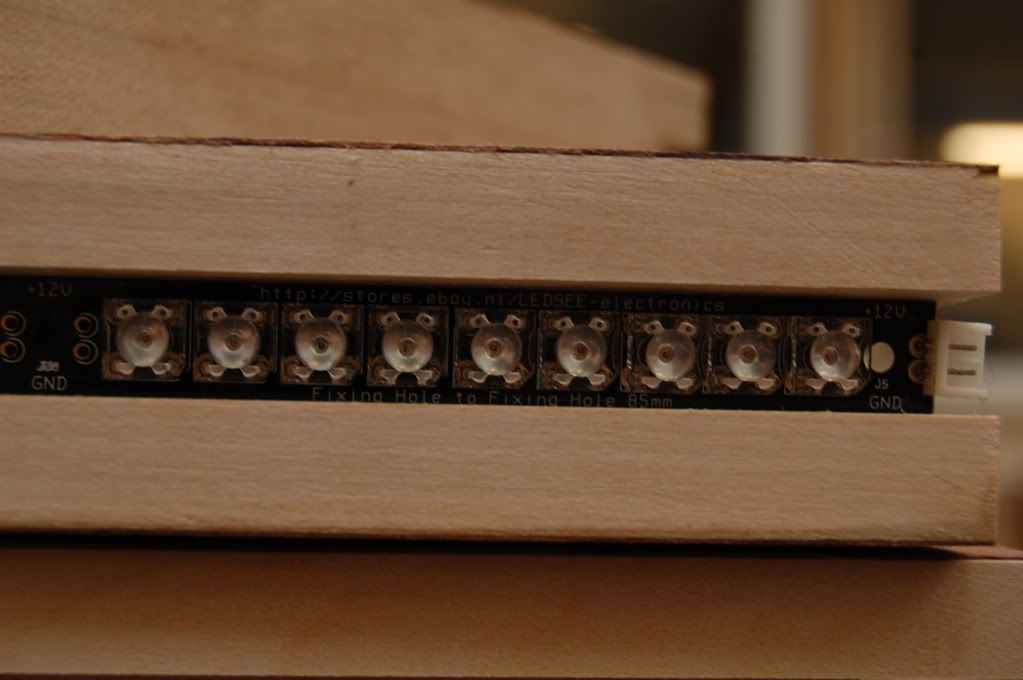

nou het volgende in deze gleuven komen ledstrips en losse ledjes. Dit laat ik jullie nu zien:





De gleuf is gemaakt voor de 12mm brede ledstrip maar uiteindelijk komen er aan de onderkant van de wangen aan weerszijden een rgb-strip(die nog uit china moet komen) en aan de andere zijden waarschijnlijk UV-ledjes samen met rood. maar dit is natuurlijk maar 5 mm breed( plus nog iets van de houdertjes) dus dat gaat wel passen

Verder moetten er natuurlijk kabels lopen naar de gleuf toe, nou kun je natuurlijk gewoon de kabels buitenom laten lopen en dan ben je zo klaar maar ik heb nu van boven naar onder in beiden wangen 2 gaten geboord. Om even een beeld te geven van dat karwei, dat zijn dus 4 gaten van 60 cm lang bij elkaar!!

ik heb eerst aan weerszijden 2 gaten voorgeboord met een 12mm speedboor. Daarna heb ik door dat voorgeboorde gat met een spiraalboortje van 6mm nog een keer voorgeboord. Daarna heb ik met een speedboor van 400mm lang en 6mm breed in 3-4 keer tot het midden van de wang geboord. Daarna heb ik met een 380mm lange spiraalboor van 12mm de gaten in 3 keer nageboord. Bij elkaar is dat per wang: 32 boorhandelingen geweest waarvan er 12-16 erg creepy waren om te doen Ook nog even een leuk feitje. ik heb bij iedere boring met een klein winkelhaakje gemeten of de boor wel haaks op het hout stond. en bij het eindresultaat was hij horizontaal gezien ook recht alleen stond de langgatboor iets naar boven gekanteld waardoor hij een klein beetje in een dakje loopt(allebei de gaten lopen omhoog en komen opzich wel goed bij elkaar maar in het midden liggen ze 5-10mm hoger)

hier reserveer ik even een stukje voor een foto van de langgatboor waarmee ik de gaten geboord heb. De langgatboor kan ongeveer 120mm per keer boren dus het schoot niet op verder was het tafeltje waar je je werkstuk op kan klemmen te kort eigenlijk. Maar het is toch goed gegaan!

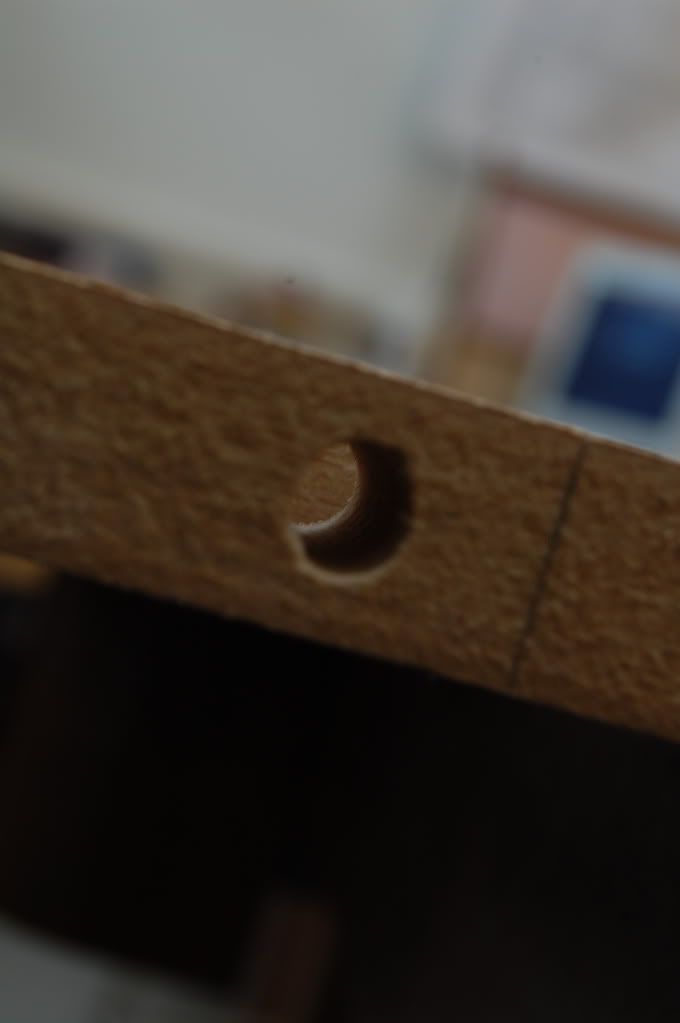

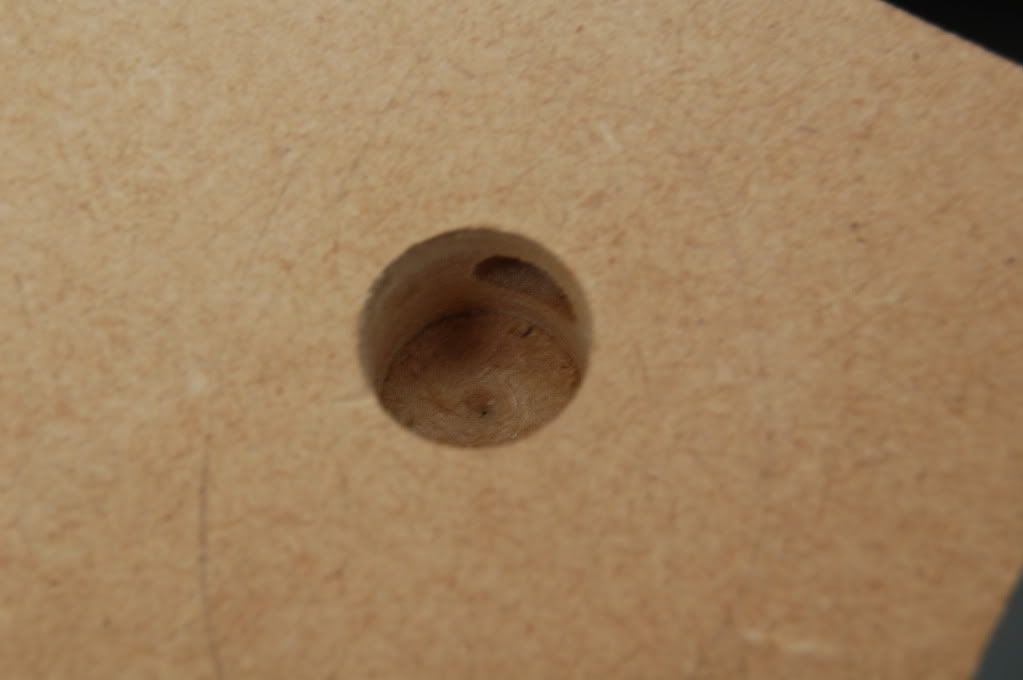

hier dan even een foto van een boorgat:



leuk citaatje van de leraar: 'Het gat is door hoor Martijn, dat kun je zien aan de blauwe rook uit het andere eind'

Een speedboor is naast link en lomp ook nog eens niet zaagselafvoerend waardoor er ophopingen ontstaan die door de gigantische wrijvingkrachten zwartgeblakerd er uitkomen.


om half 4 werd ik gebeld dat mijn vader voor de school stond met mijn plexiglas en aluminium dus ik heb het snel opgehaald maar nog niet echt iets mee kunnen doen.

hier zie je foto's van 2 platen 1000mm X 500mm X 10mm doorzichtig plexiglas en 2 platen 1000mm X 500mm X 3mm zwart plexiglas(allebei van Brinkdinges)





Verder heb ik nog een doos vol met 500 X 500 platen afgeleverd gekregen. In deze doos zitten: 1 plaat van 10mm dik helder, 1 plaat 3mm dik helder, 1 plaat 5mm dik groen UV, een deels gebruikte plaat rood/roze UV, 2 platen 2mm dik zwart aluminium, 1 plaat 2mm dik zilverkleurig aluminium, 1 plaat normaal mesh van 1mm(dus met gewone gaatjes geponst) en 3 platen met honingraatstructuur mesh



Ik heb nog niet heel veel tijd gehad om hier wat mee te doen, wel heb ik alvast een roostertje op maat gezaagd en geknipt voor de ventilatoren aan de onderkant. Ik ben er niet bijzonder trots op want ik vind dat het netter moet kunnen. Maar het mdf eronder wordt ook zwart dus ik denk niet dat je er nog veel slordigheid aan zult zien later.



De rest van mijn tijd heb ik volgemaakt met kleine reparaties aan het fineer, ik heb namelijk toen mijn kleine herlijstjes erop geplakt waren het geheel weer vlak geschaafd met een handschaaf. Ik ben toen al iets te ver naar de zijkant gegaan waardoor de randen lager liggen dan de rest en niet goed vastgeklemt waren. Daarna zijn de herlijstjes nog iets gekrompen omdat ze eerst buiten gelegen hebben waardoor het nog iets erger is geworden. Nu is dus mijn lijmlaag aan de zijkanten niet zo best. Maar als ik nou de randen iets omhoog trek en ze alsnog goed vastklem zie je er niets meer van(echt). Dan steek ik een klein stukje fineer als spateltje onder de fineerlaag en prop er als het ware een klein beetje lijm onder en daarne klem ik het nog een keertje met losse latjes. Ik denk ook dat de averij aan de kopse kant grotendeels komt doordat de fineerlaag daar niet goed vastzit. Toen ik in het midden ging frezen heb ik namelijk geen enkele reparatie hoeven doen! Maargoed ik wil uiteindelijk mijn meubel zo maken dat er nergens meer inspringsels meer te zien zijn en daar heb ik ook al plannen voor dus ik vraag of jullie nog even geduld willen hebben

Het laatste wat ik voor jullie nog heb vandaag is een paar foto's van een gedeelte van de losse onderdelen die erin moetten komen.

hier zien jullie een tafel vol met kabeltjes en kleine dingetjes die zaterdag van Mauro's inkoopactie binnen gekomen zijn. Ik heb nog veel meer spullen hoor:P maar deze ga ik de komende tijd snel gebruiken of aanpassingen voor maken.

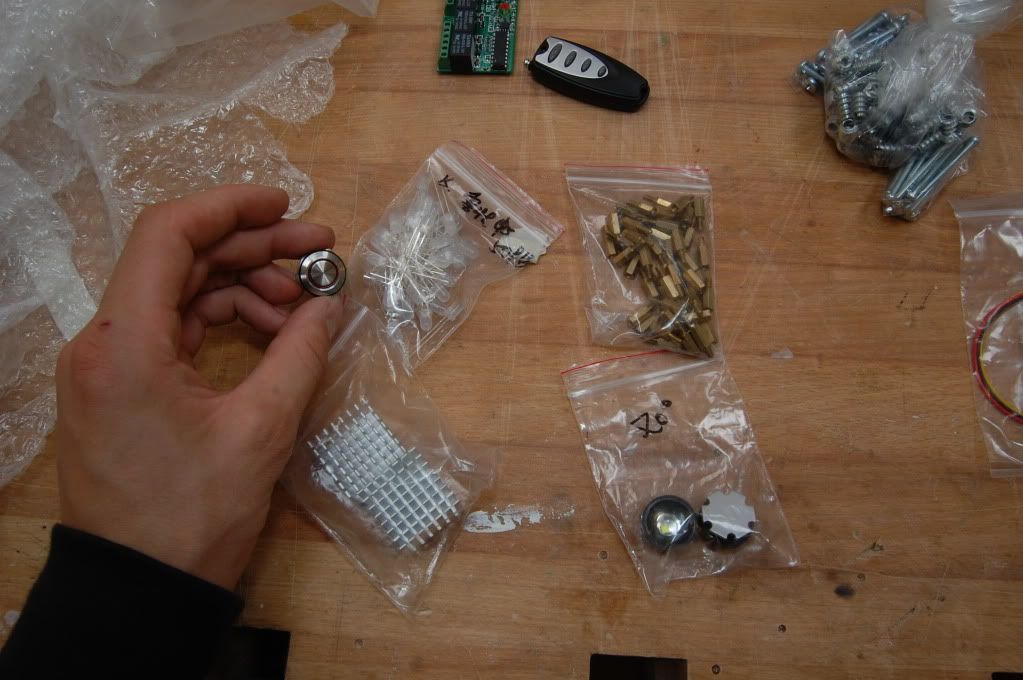

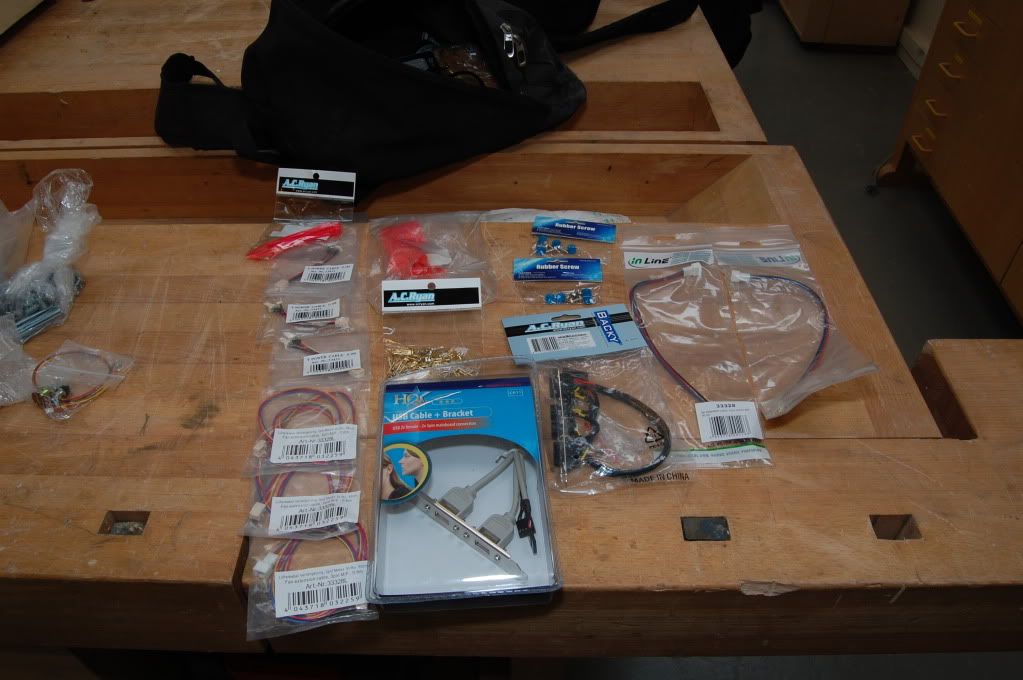

Hier heb ik een foto van een aantal onderdelen van een inkoopactie geregeld uit China(waar ik nog meer bij heb besteld). Je ziet op de foto een zakje ledjes, een zakje M3 mobo spacers(voor mobo en plexi backplate), je ziet een aanknop waar ik er in totaal 4 van heb en je ziet 2 van mn high power CREE ledjes met een lensje en met koelribjes.

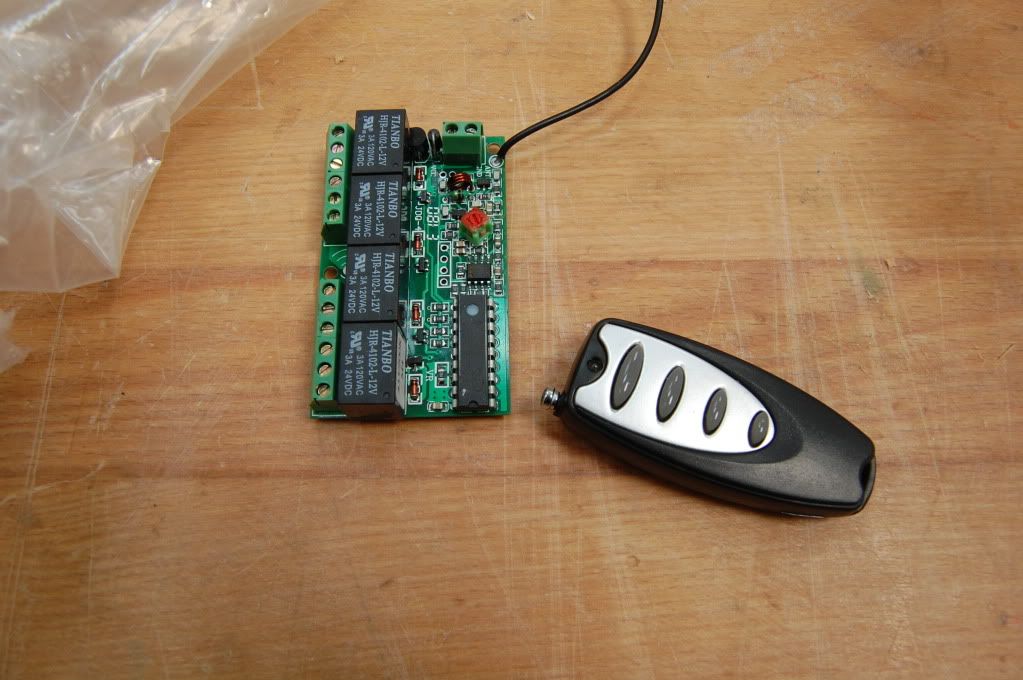

De volgende foto is een klein intern hobby projectje: Namelijk het parrallel schakelen van een 4 voudig afstandbestuurbaar relaissysteem op de knoppen van de: aan/uitknop pc, resetknop pc, aan/uitknop monitor 1/2

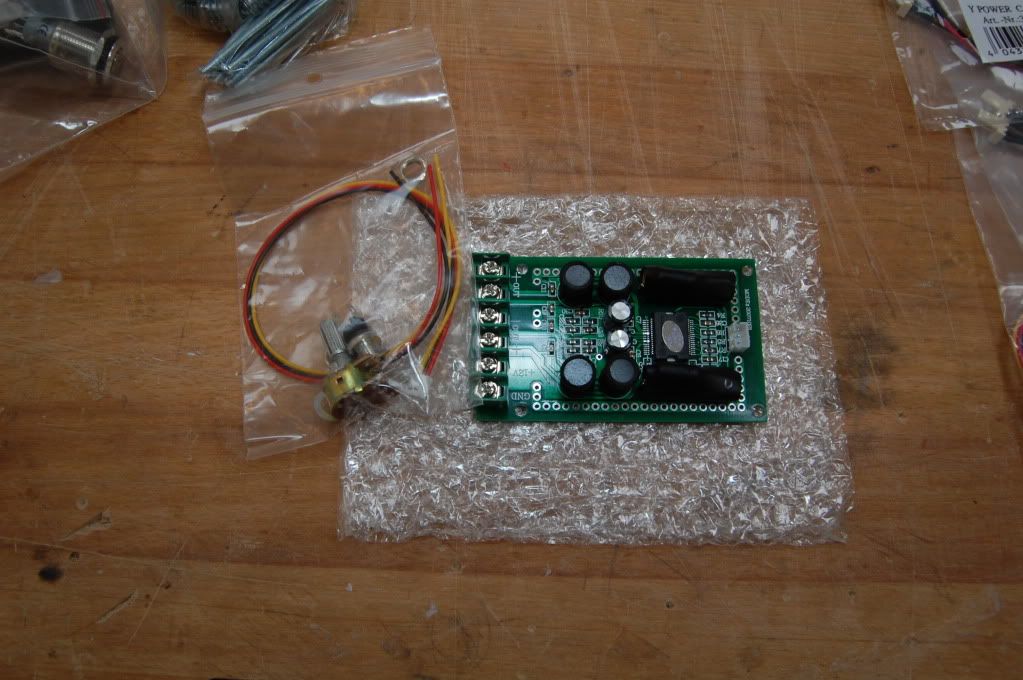

En verder zien jullie hier nog een klein printje voor mijn 12V versterkermodule. Deze wordt ingebouwt zodat er aan de onderkant 2 speakers aangesloten kunnen worden. Zo zit je niet perce opgescheept met computerboxjes(die overigens ook nog gewoon aangesloten kunnen worden) en kan je over lekker geluid beschikken zonder losse versterker.

[DJ-Visto]

Wooh, die ledjes op die manier zijn gaaf, ik ga namelijk van de zomer een kleine kast zelf maken voor mijn HTPC (stukken kleiner) en nu weet ik wel dat ik er een stel letjes in ga maken Voor de rest waarom heb je een usb ding gekocht met maar 2, ik zal er gewoon gelijk stuk of 4, 5 doen

[Hrugnir]

@hugoboss1985, wij leren zo een beetje alles wat je in een project tegenkomt + in lesbrieven de basis.

dus stel: je wilt een lade maken, dan heb je als standaard theorieopdracht al 3 verschillende lade systemen getekend(hout op hout glijden)

maar je wilt een lade maken die een flinke belasting moet kunnen houden. Dan voldoet zo'n simpel systeempje vaak niet en ga je kijken naar een big-ass geleiderrail. Je zoekt dan zelf info op en je vraagt dingen en zo bouw je je kennis uit.

Maar als ik nou helemaal geen extra dingen wil doen of ik maak een deurtje dan kom ik daar dus niet achter

@ DJ-Visto ik heb maar een dubbele usb gekocht omdat allebei de aansluitingen een eigen 5pin aansluiting hebben voor op het moederboard oftwel er past er geen meer bij

als je ledjes in gaat bouwen kan je vaak ook met simpelere technieken alles netjes wegwerken. Wat ik in mijn geval ook had kunnen doen is 3 plankjes kunnen pakken waarvan 2 dezelfde grootte hebben en eentje korter is en dan in de kortere gaten boren voor de ledjes. Aan de voorkant en de achterkant houdt je dan ruimte over. De voorkant gebruik je voor een beetje plexiglas en de achterkant voor cable management.

als je dit soort simpele dingetjes uitwerkt kan je met simpele machines(lees decoupeerzaag + stuk ijzer voor geleiding) toch een hoop doen. Zolang je maar een werkbank hebt waar niet teveel troep op ligt ( en je moet natuurlijk (lijm)klemmen hebben )

[PRaGA88]

Die leds lijken meer op philps star leds. Maar zelfs met koelribben worden ze ferm warm.

[ Voor 53% gewijzigd door PRaGA88 op 19-05-2009 19:26 ]

[Hrugnir]

Update 5 19/5

Gisteren heb ik mijn plexiglas binnen gekregen en vandaag heb ik al het een en ander verwerkt, ik ben bijvoorbeeld begonnen aan de plexiglazen herlijsten voor over de randen van de wangen. Ik heb ze eerst langs de formaatzaag gehaald(we hebben een speciaale kunststofzaag in de kast liggen) en daarna heb ik een soort van malletje gemaakt voor de gaten die erin geboord moestten worden. Dit ging natuurlijk niet gelijk vlekkeloos maar was niet zo erg

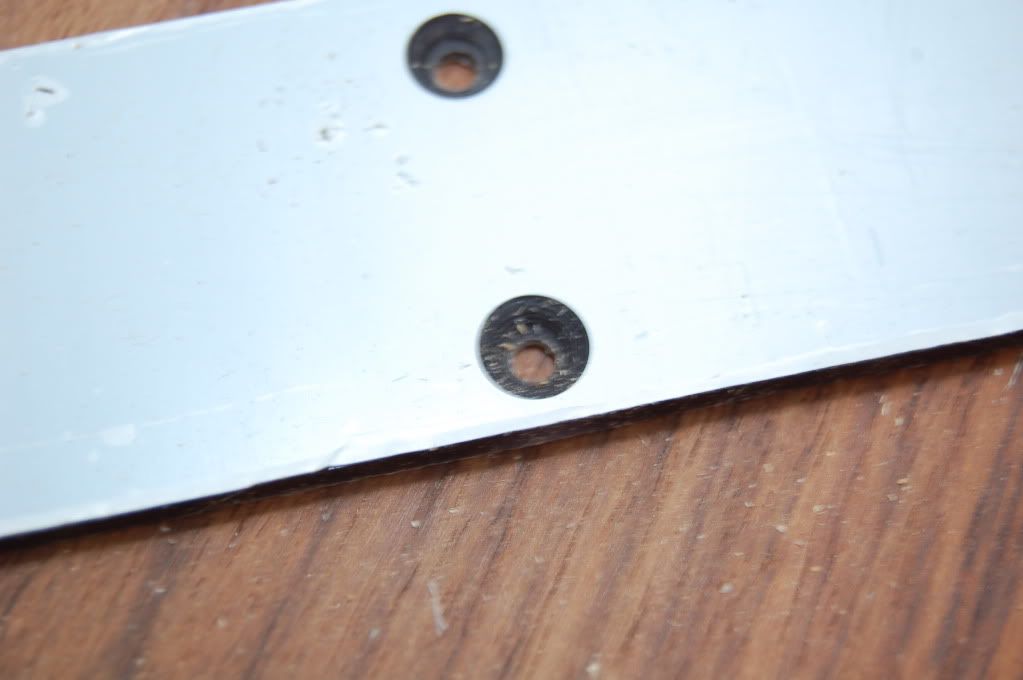

Daarna heb ik de strips voorzichtig op de wangen geschroefd(wel eerst voorgeboord in het hout). Ik vind het zo'n mooi gezicht he dat er in de wangen zoveel mogelijkheden lopen om draden weg te moffellen ik zit er ook over te denken om bij het glas van het frontpaneel aan de randen ledjes te monteren en dan het frontpaneel op te schuren, hoe denken jullie hier over? Anders is het paneel gewoon helder en laat het alle oneffenheden zien na het inbouwen van de frontpaneel dingetjes



Maargoed, hier zien jullie een aantal foto's van hoe de wangen er dan uit zien met zo'n leuk stukje plexiglas









Alleen daarna gebeurde een van de ergste dingen die er maar kon gebeuren, een van mijn wangen viel van de werkbank dus de net gemonteerde lat was kapot gesprongen en nog erger, de opgefreezde zijkant was krom getrokken en er is dus nog steeds een deukje zichtbaar.

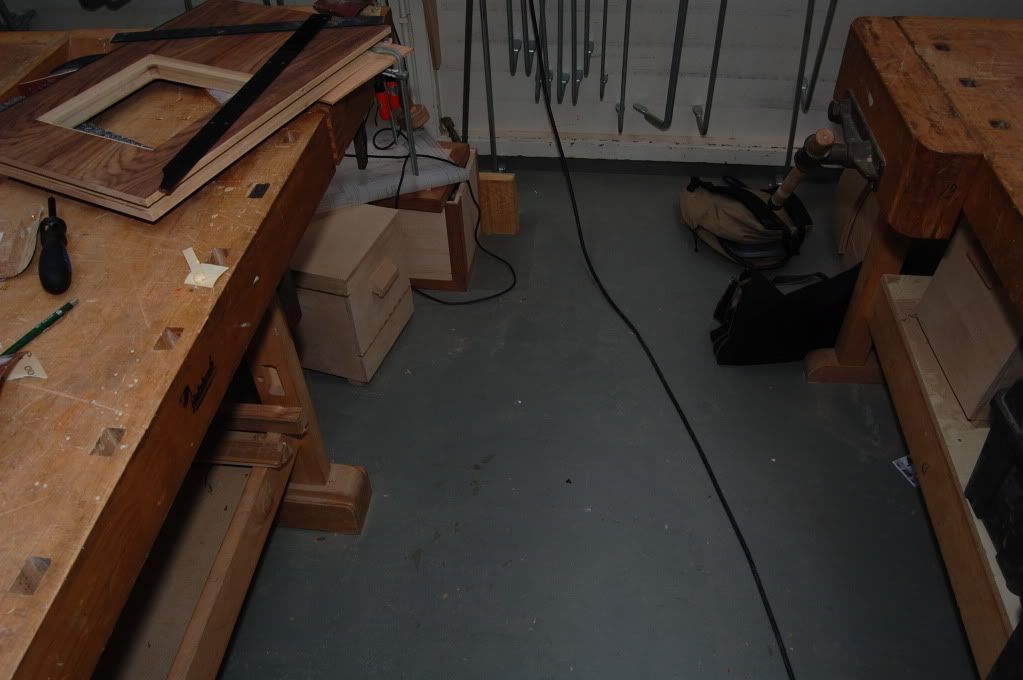

even voor de duidelijkheid, hier is hij dus van naar beneden gekukeld:



en na een korte noodreparatie zag de zijkant er zo uit:



en de schade inclusief de kapotte strip:



Nou moet ik zeggen dat ik na het lange weekend gewoon een nieuwe strip kan zagen in 1 moeite en dat het enige wat er dan nog te zien valt is dat er een deukje aan de fineerkant zit. Oftewel je zou er vanaf moetten weten wil je het plekje zien. Maargoed dat weten jullie

ik heb trouwens voor de liefhebbers nog wat foto's gemaakt van het geheel. Dus aanschouwt en huiver

















Dit was het dan weer voor vandaag en ik weet nog niet wanneer de volgende update komen gaat omdat ik nog niet zeker weet of ik in het weekend nog tijd heb voor wat electrowerk

[ Voor 19% gewijzigd door Hrugnir op 19-05-2009 22:47 ]

[HugoBoss1985]

@LlamaWereldOver

Bedankt voor je reply, gaaf!
Je project stond al bij mijn favorieten, het word vast een zeker meesterlijk dus blijf het volgen.
Ik ben benieuwd naar het elektronische gedeelte

Ik begin (Als het goed gaat) over 2 jaar ook met houtbewerking, maar dan het fijnere werk.
Geweerkolven maken van -top of the line- hout.

Jammer van de schade!
Ik laat mijn werk soms ook wel eens vallen...
Gelukkig ben ik er nog niet aan herinnerd waarom ik van mijn leraar geen sandalen mag dragen in het Atelier.

[DJ-Visto]

LlamaWereldOver schreef op dinsdag 19 mei 2009 @ 19:09:
@hugoboss1985, wij leren zo een beetje alles wat je in een project tegenkomt + in lesbrieven de basis.

dus stel: je wilt een lade maken, dan heb je als standaard theorieopdracht al 3 verschillende lade systemen getekend(hout op hout glijden)

maar je wilt een lade maken die een flinke belasting moet kunnen houden. Dan voldoet zo'n simpel systeempje vaak niet en ga je kijken naar een big-ass geleiderrail. Je zoekt dan zelf info op en je vraagt dingen en zo bouw je je kennis uit.

Maar als ik nou helemaal geen extra dingen wil doen of ik maak een deurtje dan kom ik daar dus niet achter

@ DJ-Visto ik heb maar een dubbele usb gekocht omdat allebei de aansluitingen een eigen 5pin aansluiting hebben voor op het moederboard oftwel er past er geen meer bij

als je ledjes in gaat bouwen kan je vaak ook met simpelere technieken alles netjes wegwerken. Wat ik in mijn geval ook had kunnen doen is 3 plankjes kunnen pakken waarvan 2 dezelfde grootte hebben en eentje korter is en dan in de kortere gaten boren voor de ledjes. Aan de voorkant en de achterkant houdt je dan ruimte over. De voorkant gebruik je voor een beetje plexiglas en de achterkant voor cable management.

als je dit soort simpele dingetjes uitwerkt kan je met simpele machines(lees decoupeerzaag + stuk ijzer voor geleiding) toch een hoop doen. Zolang je maar een werkbank hebt waar niet teveel troep op ligt ( en je moet natuurlijk (lijm)klemmen hebben )

Oke super bedankt voor de tips, en de voorderingen die je vandaag hebt gemaakt! Wooh.

[bonzz.netninja]

thumbs up!! Ziet er tof uit allemaal en ben erg benieuws naar eindresultaat. Weet je al wat je ermee gaat doen?

[teamacc]

Versterkertje van samenkopen.net? de ta2020 als ik me niet vergis, geeft lekker geluid hoor

[Sigma2k8]

Deze bookmark ik even. Erg interresant project!!

[Anoniem: 252976]

Wow, mooi werk hoor wat je afleverd, ben benieuwd hoe het gaat eindigen.

[Hrugnir]

@ het is inderdaad de ta2020 weet je toevallig ook hoe warm hij wordt tijdens gebruik? heb hem zelf nog niet getest namelijk zit erover te denken om een gat te frezen waar de versterker dan invalt als het ware

@bonzz.netninja ik ga deze case gewoon als mijn computer gebruiken als hij klaar is simpelweg omdat ik maar voor 1 computer aan hardware heb en het zonde vind om een case te maken en dan zo'n lelijke pre-modded case op mn kamer te hebben staan

@ hugoboss1985 nou lijkt me het niet heel erg prettig om een geweer op mn tenen te krijgen ongeacht wat voor schoenen je draagt maarjah ik kom er wel weer bovenop qua afwerking denk ik, ik zit erover te denken om smalle strips aluminium te zaten voor over de beschadigde fineerranden dus ik zou daar eventueel de valschade ook mee kunnen verhullen

@PRAGA88 heb jij tips hoe ik die leds goed zou kunnen koelen in een kleine ruimte dan? ik heb voor de leds nog niet echt iets kunnen bedenken namelijk maar ik heb al wel zitten brainstormen over kleine zelf gemaakte spotjes die ik aan de bovenkant van de case kan plaatsen. en dan bijvoorbeeld dat de koelribben naar buiten steken waardoor er genoeg lucht langs moet komen. Zal dat voldoende zijn denk je?

@ALL bedankt voor jullie reacties!!

maar ik heb voor jullie nog even een vraagje, ik wil in die gefreezde gleuven graag ledverlichting zetten, dit doe ik gedeeltelijk met ledstrips, maar ik wou zelf ook graag ledstrips maken hoe kan ik dit het beste aanpakken als ik kijk naar kortsluitingpreventie? Ik heb al kleine strookjes gezaagd op school waar ik gaten in ga boren voor de ledlampjes maar ik ben bang dat als ik alle blote kabels van de ledjes daarachter laat zitten dat ze dan tegen elkaar gedrukt worden en kortsluiting maken heeft iemand suggesties?

[ Voor 0% gewijzigd door Rukapul op 17-03-2014 20:44 ]

[frickY]

Afhankelijk van hoe ver je de ledjes uit elkaar wilt plaatsen, kun je niet gewoon de pootjes aan elkaar solderen? Dan heb je geen draadjes nodig.

[Anoniem: 293178]

je kunt ook deze:
http://www.leds-buy.nl/led-strip-print-leds-p-902.html
pakken dan kun je daar de led's op solderen in serie van 3 met een weerstand.
Het enige nadeel is dat je vast zit aan een bepaalde afstand tussen de led's.

[McKaamos]

Uhm, na het solderen gewoon krimpsok over de soldeerverbinding schuiven en aankrimpen? Is alles netjes geisoleerd en kan je gaan proppen wat je wil zonder kans op kortsluiting.

Is van dit soort rubber slang:


Daar knip je een stukje af, schuift dat om de draad en soldeert dan de draad aan de led.
Zodra de soldeerverbinding afgekoeld is schuif je het stukje sok om de soldeerverbinding en haalt er iets warms langs. Bijvoorbeeld de soldeerbout of een aansteker.
Daardoor krimpt de sok strak om de verbinding heen en krijg je een aan een gesloten isolatie van draad tot led.

Zoals onderstaand dus:


Je kan het spul in allerlei kleurtjes en diameters krijgen, desgewenst met lijmlaag aan de binnenkant en dan krimpend tot 1/2 diameter of zelfs 1/3 diameter.

[ Voor 4% gewijzigd door McKaamos op 21-05-2009 09:45 ]

[teamacc]

LlamaWereldOver schreef op donderdag 21 mei 2009 @ 07:29:
@ het is inderdaad de ta2020 weet je toevallig ook hoe warm hij wordt tijdens gebruik? heb hem zelf nog niet getest namelijk zit erover te denken om een gat te frezen waar de versterker dan invalt als het ware

absoluut niet warm. Ik heb hier de ta2024 (net wat sterker) en die wordt overvolted niet eens echt warm. Als je het voltage op 12 volt houdt hoef je er geen koelblokje op te zetten

[ Voor 1% gewijzigd door Rukapul op 17-03-2014 20:44 ]

[Hrugnir]

Ik heb nog wel verschillende krimpkousjes liggen, maar ik heb nu even een baalmoment.. Ik had 3 verschillende soorten leds besteld die in een serie van 3 op 1 weerstand konden om zo aan een 12v lijn aangesloten te kunnen worden. Ik ben er alleen achter gekomen dat mijn weerstandjes dat vermogen niet aankunnen.. De leverancier van mijn weerstandjes zit in China dus even snel nabestellen gaat ook niet echt weet iemand waar ik een electronicazaak kan vinden die ledjes en weerstandjes verkoopt? Ik woon zelf in the middle of nowhere maar ik kom tijdens mijn reis naar school langs Gorinchem, Dordrecht en uiteindelijk in Rotterdam:P dus als iemand suggesties heeft ben ik dankbaar Verder heb ik mijn afstandbediening getest samen met een instelbare adapter en mijn pc aanknop en het werkt prima ik kwam gisteren thuis toen drukte ik beneden de pc al aan die boven stond en toen ik boven kwam stond hij keurig op mij te wachtten

[Anoniem: 277669]

www.dickbest.nl

meestal in 1 dag bij je thuis

[c0ne]

Okaphone
conrad
Farnell (Let even op bestelvoorwaarden)

[Anoniem: 277669]

Okaphone is echt veel te duur, dickbest is daarintegen supergoedkoop

[Hrugnir]

ik denk nu dat ik bij leds-buy nog wat ledjes ga bestellen en dan een kleine bestelling bij dickbest voor weerstandjes en misschien nog wat knopjes bedankt voor jullie hulp!

ik ben vandaag bezig met mn ledstripjes, ik had deze voor een proefopstelling aan een schakelbare adapter gehangen die 12V zou geven. Maar in erg korte tijd zijn er al 4 ledjes gesneuveld dus ik heb hem nu maar op 9v gezet.. balen verder ben ik bezig geweest met het afstandbestuurbaar maken van mijn pc(tijdelijke opstelling nu) ik heb hier ook een filmpje van gemaakt

http://www.youtube.com/watch?v=hapdH3hKhTM

ik ben nu van plan om wat nieuwe ledstrips te bestellen en dan de rgb variant. Heeft iemand tips hoe ik kan voorkomen dat ze sneuvelen? ik had ze nu op een dimmer aangesloten voor rgb leds wat in principe compatible had moetten zijn..

[Hrugnir]

Update 6 25/05/09

Ik heb afgelopen weekend niet gek veel tijd gehad om te modden maar ik ben wel een beetje bezig geweest met beunen. Zo heb ik bijvoorbeeld mn afstandsbediening systeem even tijdelijk in zn geheel gemonteerd(ligt nu in een plastic zakje naast mn computer met kabels naar het moederboard en naar de printjes van mn monitoren

hier zien jullie een NEC 1860NX monitor zonder kappen en steun klaar voor de operatie



hier zien jullie de te opereren printplaat op de monitor



en bij de 2e operatie bedacht ik me dat die strip ook gewoon los kon en op mn zelfgemaakte soldeerklem past \



hier zien jullie hoe de draadjes erop gesoldeerd zitten.



en hier kunnen jullie het filmpje vinden van hoe het geheel nu werkt

[youtube=hapdH3hKhTM]

Verder ben ik alvast een beetje begonnen met de fancontroller en de kabelgootjes. Alleen gaan de ledjes uit mn ledstrips bij bosjes als ze op 12V staan.. Heeft iemand een suggestie hoe ik kan zorgen dat ik mijn dimmerprintje kan undervolten? Weerstandjes hebben te weinig of te veel vermogen vaak waardoor het of niet gaat werken of dat het gelijk autospul is en erg duur iemand suggesties? ik zou het liefst zorgen dat er een 10V of 11V input komt bij het printje want bij 12V(met een marge natuurlijk) gaat het niet zo goed

hier liggen nu de losse strips en een nieuwe kabelrol



hier zien jullie waar de kabel van de dimmer heengaat en als jullie goed kijken zien jullie ook de gaten in de ruit.



hier zien jullie de modules van de strips in de goot liggen(alhoewel ik nog wel even moet bedenken wat ik nou met de qualiteit van de strips aanmoet)



Ik begin ondertussen van mezelf te vinden dat ik de build een beetje te slordig doe, ik ben vandaag weer bezig geweest met de bovenfrees en ik ben op een punt gruwelijk uitgeschoten. Nou komt dat punt uiteindelijk wel verstopt achter een ventilator maar er knap is het niet Verder gaat mijn radiator keurig strak passen in zijn uitsparing maar heb bijgeleverde rooster heebt ongeveer 3-4mm speling. Ook geen ramp maar ik zou het liever strakker hebben.. nu moet ik namelijk alle gefreesde stukken netjes zwart verven terwijl ik anders ook stukken blank kon laten omdat ze toch niet in het zicht lagen:P

maargoed hier krijgen jullie een paar foto's die fout is trouwens weinig van te zien, Hier zien jullie de wang die tegenover het voorpaneel gaat komen(dus eigenlijk de achterkant maar ook weer de zijkant). Ik heb een inkeping gemaakt voor het rooster voor mn waterkoeling en je ziet hoe erg de randen fineer er hier uit zien(hier heb ik nog een plannetje voor maar dat zien jullie vanzelf^^) je kan als je goed kijkt zien dat er rechts onder een gat zit bij de schroeven. Hier is dus de bovenfrees van zn vergrendeling af geschoten en opeens een veelvoud dieper in het hout gegaan, blegh:P Verder zit ik er nog over te denken om het rooster toch iets hoger te monteren waardoor de overgant naar het hout mooier is. Dus dan lijm ik er weer iets tussen zegmaar



Hier zien jullie een foto van hoe de ventilator in de wang verdwijnt. De uiteindelijke ventilatoren zijn erg mooie dingen om te zien en zo zorg ik dat je ze alleen van de goede kant kan bekijken, namelijk de voorkant!(of de achterkant en dan door een rooster maar jullie begrijpen wel hoe het komt te zitten nu:P verder zie je nog een uitsparing die iets groter is dan die voor de ventilator en dat is de uitsparing voor de radiator. Deze past er nu nog niet in omdat de hoekjes nog rond zijn van het frezen. Maar hier komt natuurlijk verandering in:P als deze gemonteerd wordt past hij echt zuigend in dat gat. Dat had ik liever ook voor dat rooster gehad natuurlijk en voor het frontpaneel ook:P maar daat heb ik ook nog een plannetje voor



hier zien jullie een foto van hoe de ventilator zichtbaar gaat zijn aan de achterkant, maar dan wel met deze fan erbij.



Op het volgende plaatje zien jullie een uitsparing ergens midden in de wang. Deze is voor het printje van de afstandbesturing. Ik vind het trouwens maar een erg klein gat dus ik ben benieuwd of het wel gaat passen



Hieronder zien jullie nog een fototje van die uitsparing. Voor degenen die zich al afvroegen hoe ik de kabels naar dat printje had uitgedacht: aanschouwt! Ik had jullie toch verteld dat ik een doorlopend gat had geboord? nou ik heb deze uitsparing zo gemaakt dat de aansluitingen van het printje grotendeels op het gat uitkomen waardoor ik ze gelijk mooit verstopt hebt en je alleen het knappe printje nog kan zien



Morgen heb ik weer praktijk, dan ben ik van plan te doen waar meubelmakers goed in zijn. Namelijk foutjes wegmoffelen ik ga namelijk van aluminium strips maken voor rondom het frontpaneel en voor de bovenste stukjes van de wangen(ik was zoiezo al van plan die stukjes zwart te maken maar dan maar zo:P verder ga ik werken aan de monitorsteun en ik ga dingen afwerken(zoals de strips aan de zijkanten die nu nog allemaal te breedt zijn)

[ Voor 14% gewijzigd door Hrugnir op 07-06-2009 22:37 ]

[Anoniem: 198525]

LlamaWereldOver schreef op maandag 25 mei 2009 @ 21:57:
Morgen heb ik weer praktijk, dan ben ik van plan te doen waar meubelmakers goed in zijn. Namelijk foutjes wegmoffelen

zoals we zeggen, ik doe mijn best, en gupa doet de rest


en zie je hier niet door de 3-4 mm speling? (linksonderhoek van het rooster, is gelijk geen hout?)


verder, doe zo door! je levert mooi werk ^^

[Hrugnir]

ik heb ondertussen het freeswerk van het rooster opgeknapt met fineer en ik heb het gat voor de radiator pas gemaakt(hij heeft nu geen schroeven nodig om te blijven hangen XD maargoed ik ga hier vrijdag een update pas van maken omdat het niet heel interessant is om te laten zien omdat op de foto's de foutjes zoiezo niet zo goed zichtbaar zijn verder ben ik nog bezig geweest met de plexiglas herlijstjes op maat te schuren... pff

schaven gaat niet echt en frezen betekend dat er op het oppervlak krasjes komen van de zool.. dan maar schuren

ik heb op Bouweenpc.nl ook een werklog staan en ik heb de mensen daar om hulp gevraagt voor een paar onderwerpen. Echter heb ik nog meer dingen waar ik hulp mee kan gebruiken dus dan vraag ik hier ook een aantal dingen mocht ik daarna nog steeds hulp nodig hebben wissel ik de vragen om

Mijn plexiglas is een beetje beschadigt(lees oppervlaktekrassen) nou heb ik op internet gelezen dat je dan gewoon simpelweg moet schuren. Dus steeds opbouwen totdat het weer doorzichtig wordt. Nou gaat het in mijn geval over 2 panelen van 100 X 40 die gekrast zijn en dat klinkt mij in de oren als een heleberg werk heeft iemand hier tips over? ik heb bij Highflow.nl een setje schuurpapier gezien om een CPU te lappen.

dit zijn dan papiertjes over het hele schuurspectrum en het zijn 7 papiertjes per korrel(toch) maar heb ik hier genoeg aan? en zou ik anders met 2 of 3 setjes genoeg hebben of zeggen jullie: 'Dat hebben ze bij een schilderspeciaalzaak veel goedkoper' ? ik heb zelf commandant 4 liggen. Met welke korrel zou ik dit kunnen vergelijken? en als ik los schuurpapier koop welke korrels heb ik dan perce nodig? op school hebben wij tot korrel 240

Verder sneuvelen de ledjes op mijn ledstrips bij bosjes op 12V wat is de beste manier om de Dimmer van de ledjes iets te undervolten? Gewoon big-ass weerstandje ervoor zetten(15W maximaal vermogen o.i.d.?)

[ Voor 5% gewijzigd door Hrugnir op 28-05-2009 15:06 ]

[freak-ish]

LlamaWereldOver schreef op donderdag 28 mei 2009 @ 15:04:
Mijn plexiglas is een beetje beschadigt(lees oppervlaktekrassen) nou heb ik op internet gelezen dat je dan gewoon simpelweg moet schuren. Dus steeds opbouwen totdat het weer doorzichtig wordt. Nou gaat het in mijn geval over 2 panelen van 100 X 40 die gekrast zijn en dat klinkt mij in de oren als een heleberg werk heeft iemand hier tips over? ik heb bij Highflow.nl een setje schuurpapier gezien om een CPU te lappen.

dit zijn dan papiertjes over het hele schuurspectrum en het zijn 7 papiertjes per korrel(toch) maar heb ik hier genoeg aan? en zou ik anders met 2 of 3 setjes genoeg hebben of zeggen jullie: 'Dat hebben ze bij een schilderspeciaalzaak veel goedkoper' ? ik heb zelf commandant 4 liggen. Met welke korrel zou ik dit kunnen vergelijken? en als ik los schuurpapier koop welke korrels heb ik dan perce nodig? op school hebben wij tot korrel 240

Nope, bij mijn laatste bestelling waren het 7 velletjes in totaal, 1 per korrel, volgens mij wel tot korrel 1500 of zelfs 2000 (wet n dry)

[Hrugnir]

dan gaat ik nu toch even naar de verfwinkel om daar te kijken

[McKaamos]

freak-ish schreef op donderdag 28 mei 2009 @ 15:36:
[...]


Nope, bij mijn laatste bestelling waren het 7 velletjes in totaal, 1 per korrel, volgens mij wel tot korrel 1500 of zelfs 2000 (wet n dry)

Een auto speciaalzaak is meestal wat goedkoper dan zaken die het voor andere doeleinden aanbieden (zo kost bij VoxHumana, een gitaarsuplies webwinkel) een enkel velletje P1500-wet bijna 2 euro. Bij de gemiddelde autospeciaalzaak is dat de helft.

Ik zou het persoonlijk gewoon onder een vlakschuurmachine klemmen en daar mee schuren. Lekker snel en makkelijk.
Als je aceton of chloroform hebt liggen kan je dat ook op een doekje doen en voorzichtig de kras er mee deppen. Aceton en Chloroform losse plexiglas op en kunnen zo dus de kras doen verdwijnen.

[Hrugnir]

P2000 1.05 per velletje. Te doen dus Alleen nu kom ik erachter dan Comandanr 4 mijn plexiglas erg dof maakt. als je goed kijkt zie je nog steeds kleine krasjes zegmaar hebben jullie daar nog tips voor? misschien dat verdergaan zonder schuurmiddel helpt probeer ik zo ook nog even

[_ferry_]

commandant nr5 is er ook toch? da's een smalle vierkante metalen fles met soort van melk achtige vloeistof. Heeft het bij mij altijd gedaan. Ook krasjes mee uit displays gepoetst bijvoorbeeld (evt kan dat ook met tandpasta )

[Hrugnir]

ik heb nu een andere commandant 4. de ene was roze kleiachtige smurrie en de andere is een iets goordere kleur en veel dunner. de laatste werkt ook veel fijner ik denk dat ik het hier verder wel mee afkan. Ik ga misschien vanavond nog verder met het frontpaneel netjesmaken. Dit is wel voor de test dan want er moetten nog meet dingen uit gezaagd worden

edit: Commandant 5 is er volgens mij ook ja, alleen ik heb die niet zien staan bij de plaatselijke verfwinkel. Ik ga morgen nog een keertje langs voor het echt fijne spul. Dan neem ik gelijk Commandant 7 met me mee de commandant 4 die ik nu gekocht had was een heel stuk fijner maar toch zie je nog overduidelijk krasjes en het verschil aan helderheid met het origineel.

[ Voor 34% gewijzigd door Hrugnir op 28-05-2009 20:40 ]

[teamacc]

Om plexi weer doorzichtig te krijgen kun je koperpoets gebruiken, dit polijst de boel wat

[brinkdinges]

Goh wat denk je dat Commandant doet

[Hrugnir]

Ik heb ondertussen weer materiaal voor een update, alleen niet echt de tijd om er eentje te schrijven ik ben de foto's nu aan het uploaden zodat ik misschien vanavond een update kan schrijven ik had trouwens ergens gelezen dat koperpoets helemaal niet zo goed werkt. Ik heb ondertussen wel Commandant 7 gekocht die ga ik vanavond denk ik ook nog heel even proberen maar ik moet nu zodadelijk naar mn werk dus jullie horen het dan wel

[Hrugnir]

Update 30/05/09

Eigenlijk 26/05 en 29/05 maargoed

ik ga morgen wel verder dus de klikbare versies werken nog niet en linken naar www.url.nl dus dat schiet niet zo op wordt morgen beter maar moet nu echt weg!

Allereerst heb ik een kleine hardware update. In mijn vorige pc zat een Club 3d Theatron DTS geluidskaart. Alleen deze had mot met waarschijnlijk mn fx5500 graka en gaf bij bepaalde 3d effecten een snoeiharde piep die tot op het bot doorklonk

mijn huidige computer met een 690G chipset in het moederplankje heeft een redelijk goed uitgeruste chip(lees optische uitgang) alleen de chp geeft pannen met Warcraft 3 Frozen Throne online. Namelijk een Bluescreen of death. Maarja tot nu toe heb ik dat nog niet gehad dus jeej

Hier wat pics.









Verder ben ik bezig geweest met te onderzoeken welke schuurmiddelen ik kan gebruiken om plexiglas oppervlakten op te schuren. Ik had hier eerst een oud proefstukje voor maar dit proefstukjes was een stuk harder en makkelijker dan het daadwerkelijke plexi ik heb nu al 2 blikken commandant 4 staan ondertussen en 2 velletjes p2000 en sinds kort ook nog commandant 7 :P(nog niet getest)



Met p2000 maak je echt nog krassen(lees frosten) met de eerste Commandant 4(het blik zonder de vlekken) krijs je hele fijne krassen. Met het 2e blik degene met de vlekken krijg je veel kleinere krassen. Verder is het ene potje knalroze en de andere tekendoosjes lichtbruin.

Commandant 7 weet ik nog niets van vanwege tijdgebrek

Ik ben ook nog bezig geweest met het bijbeunen van het freeswerk voor het rooster. en ik heb het freeswerk voor de radiator ook een beetje bijgewerkt(lees uitgestoken en opgeschuurd)




























Ik kwam laatst tot de ontdekking dat wij voor metaalbewerking waarschijnlijk alleen het volgende stuk gereedschap op school hebben liggen dus dan neem ik maar een decoupeerzaagje van thuis mee flauw hoor..



Afgelopen vrijdag ben ik bezig geweest met de monitorsteun en dus moederboardsteun ik heb daar gaten in geprikt met behulp van een oud ATX mobo(hoop ik )













verder heb ik hetzelfde nog eens gedaan in het plexiglas en ik heb daar mobo spacers uit China in gezet nu hebben jullie gelijk een idee van het interieur









Verder ben ik nog bezig geweest met de bevestiging voor de windows. Hier heb ik die inschroefmofjes voor gebruikt en dit ziet er nu alsvolgd uit:





Ik heb trouwens een foto gemaakt van wat er met fineren nog meer mis kan gaan.(is van klasgenootje)

[url=http://www.url.nl]

Verder vraag ik nog even om jullie hulp. Ik heb voor de fans in de onderplaat en in 1 van de wangen kabels die naar de andere wang moet lopen. Hoe zien jullie dit het liefst gebeuren? via een kabelgoot over heel de lengte, via een hybride kabelgoot/kabeltunnel systeem of gewoon sleeven?

[tomcat175]

waw! zeer leuke oplossing met die spacers, ik ben benieuwd hoe het er allemaal uit gaan zien in totaal.
Ook die fangrill is sjiek afgewerkt

[c0ne]

Je kunt misschien van die "doucheslang"-kabelslang gebruiken, en die infrezen zodat het wat naar binnen valt?
Of een goot frezen en dan een mooi rvs of plexi strook erover?

[Black Piet]

Erg gaaf project!

Ben met mijn huis bezig en ook druk met frezen in de weer. Alleen ik ben financieel opgeleid, en niet in houtbewerking.... (Dus ik heb wel meer proefstukken liggen dan jij nu op dit moment hebt)

Zie nog wel wat leuke technieken die ik ook kan gebruiken "proberen"

[bassiexp]

Verder vraag ik nog even om jullie hulp. Ik heb voor de fans in de onderplaat en in 1 van de wangen kabels die naar de andere wang moet lopen. Hoe zien jullie dit het liefst gebeuren? via een kabelgoot over heel de lengte, via een hybride kabelgoot/kabeltunnel systeem of gewoon sleeven?

Ik zou zeggen via een kabelgootje.

Ik weet niet hoeveel kabels je er door wilt en hoeveel ruimte je hebt, maar kan je het kabelgootje anders niet "verzinken" dat je hem niet meer ziet.

Tis trouwens een heel mooi project.

[Anoniem: 198525]

ik zie enkel photobucket bandwidth exceeded

[Hrugnir]

ja is ook pas sinds vandaag over een paar dagen komen de foto's wel weer terug en ik ga ondertussen maar eens zoeken naar een nieuwe foto host misschien moet ik wel gewoon wat reviews extra schrijven op GoT ofzo

[Deef_K]

Inderdaad, jammer!

[bassiexp]

Vanaf de zonnige kant gezien, bekijken veel mensen je topic.
Het is daarintegen ook een helemooie casebuild

[ Voor 5% gewijzigd door bassiexp op 03-06-2009 23:18 ]

[Hrugnir]

Update 05/06/09

De foto's van deze update komen als eerste bij de andere host maar de rest worden ook gauw overgezet hoor!

Maargoed, gisteren heb ik mijn brommer bij de fietsenmaker gebracht hetgeen mij dwong om met de bus naar school te gaan. Wat op zijn buurt weer mogelijkheden schept met betrekking tot spullen meenemen

ik heb vandaag dus mijn bijna ongebruikte Metabo decoupeerzaag meegenomen inclusief ijzerzaagje(bij mij op school hebben ze voor een fortuin aan machines staan maar voor ijzer helemaal niets )



Ik had deze nodig om de plaatjes aluminium te kunnen zagen voor de monitorsteun en wat sierstripjes. de monitorsteun zien jullie zo vanzelf langskomen en de stripjes zijn voor volgende week



hier zie je dat het ijzerzaagje eigenlijk iets te grof was.



Verder ben ik aan de slag gegaan met de bovenfrees om een kabelgootje te graven hieronder zien jullie de foto's ervan maar ik heb even niet genoeg tijd om hier verder op in te gaan. Zijn er nog vragen?









verder heb ik nog wat overzichtsfoto's genomen van de case(met maar 1 wang op het moment) hieronder is bijvoorbeeld te zien hoe de kabels van de ventilator afgevoerd gaan worden(via de interne kabelgoot in de wang en daarna naar de kabelgoot die gefreesd is)











en zo ben ik van plan de kabelgoot af te dekken(denk ik)



en dan zien jullie hier de foto's van hoe de bevestigingsplaat van de monitoren vast komt te zitten de monitorsteun is al bijna klaar voor de spuiterij

[bassiexp]

Ziet er goed uit.

Met de kabelgoot ga je die plaat er overheen leggen, is mij nog niet helemaal duidelijk denk ik

[teamacc]

Ik zie dat je fans in de bodem hebt die zuigen, waardoor er allemaal stof naar binnen komt. Beter plaats je hier een filter voor of laat je ze naar beneden blazen

[Hrugnir]

@bassiexp het stukje wat er op lag was een voorgezaagd stukje voor die monitorsteun. mijn bedoeling was om over de gehele lengte dat aluminium te leggen (maar ik kan ook nog voor een uitgehold mdf profiel kiezen als de kabels te dik zijn ) ik neem maandag een voedingskabel mee om te kijken, die gaan er misschien ook doorheen.

@ houdt er wel rekening mee dat de onderkant 15 cm boven het bureaublad ligt en er daar helemaal niet zoveel stof meer is maar als het nou tegenvalt overweeg ik zeker een filter

[ Voor 1% gewijzigd door Rukapul op 17-03-2014 20:44 ]

[Wish]

Ik heb zo het idee dat je iets teveel bandwith bij photobucket hebt verbruikt . Zonde, want de eerste paar series fotos zijn nu verdwenen.

[bassiexp]

LlamaWereldOver schreef op vrijdag 05 juni 2009 @ 23:04:
@bassiexp het stukje wat er op lag was een voorgezaagd stukje voor die monitorsteun. mijn bedoeling was om over de gehele lengte dat aluminium te leggen (maar ik kan ook nog voor een uitgehold mdf profiel kiezen als de kabels te dik zijn ) ik neem maandag een voedingskabel mee om te kijken, die gaan er misschien ook doorheen.

Ik snap hem gaat er dan wel goed uitzien Keep up the good work.

danmaarniet schreef op vrijdag 05 juni 2009 @ 23:30:
Ik heb zo het idee dat je iets teveel bandwith bij photobucket hebt verbruikt . Zonde, want de eerste paar series fotos zijn nu verdwenen.

Zoals hij aan het begin van de update zegt, is hij nu overgestapt op een andere Pic-Host, tinypic.com ipv photobucket en ook dat hij de andere foto's ook gauw worden overgezet.
Dat kan wel even duren want hij moet dan 1 voor 1 nieuwe links plaatsen.

Tis ook wel een hoop dataverkeer,mijn avatar haalt al 450 mb per maand op van me server
@hieronder: Oeps de large versie staat er op

[sjorsjes]

offtopic,
Het scheelt al als je je avatar verkleint naar het goede formaat en dus bestandgrootte kleiner wordt

[Hrugnir]

Update 09/06/09

Vandaag en gisteren ben ik bezig geweest aan mn windows. Echter is er in die twee dagen genoeg gebeurt voor maar 1 update dus dan maar 1 update

Verder heb ik nog een bestelling binnen gekregen uit China waar ik een aantal spulletjes zeker uit ga gebruiken en een aantal nog niet zeker. Alleen is dit nu al de 2e keer dat de bestelling niet compleet is. Hopelijk wordt dit snel nagezonden..







Maargoed ik ben dus bezig geweest met mn windows, hierbij is ook een deel van mijn tijd verloren gegaan aan wachtten tot de leraar tijd had om te discussieren en om de formaatzaag 2 keer van een kunststofzaag te voorzien.

Op maandag heb ik mijn windows op maat gezaagd maar achteraf was dit 2mm tegroot dus vandaag maar weer over gedaan en gelijk een nieuwe sierstrip gezaagd(vorige was kapot gevallen) en nu past alles in ieder geval verder ben ik nog bezig geweest met het bevestigen van de profielen op de windows en het bevestigen van de achterste window(voorste komt misschien morgen)

Hier zien jullie de strips die het niet geworden zijn(backup plan maar niet nodig geweest). Ik bewaar ze nog wel voor het geval dat in nog een extra window ergen wil plaatsen die moet kunnen scharnieren.



hier zien jullie het systeempje wat het wel is geworden.



Vastklemmen en overboren die gaten!!







Daarna moet er natuurlijk een scharnier op gemonteerd worden. Omdat er maar een klein profieltje op komt heb ik ervoor gekozen om een zogenaamd pianoscharnier te gebruiken. Het voordeel van zo'n scharnier is dat ze in de breedte erg weinig ruimte in nemen en dat ze makkelijk te bevestigen zijn en daar bovenop hoefde ik maar 1 euro te betalen voor 80cm (andere 20cm voor de totale lengte heb ik gesprokkeld:9)



Even voor de duidelijkheid: het is de onderkant die scharniert. De bovenkant wordt voorzien van een 3tal magneetsnappers die in een gat van 13mm gelijmd/klemt kunnen worden. Dus heb ik dat maar gedaan

Bij het inbeuken heb ik keurig lijmklemmen gebruikt om tegendruk te geven.





Aan de profielen heb ik ringetjes geschroeft om aangetrokken te worden door de magneten:



de gaten hiervoor heb ik zo overgenomen, gewoon de ring aan de snapper hangen en met een schroef een gaatje overprikken(in het echt een kleiner schroefje dan op de foto)



Nog wel even een klein probleempje, de snappers zijn verzonken waardoor de ringetjes netjes weggewerkt worden om te zorgen dat het geheel niet zo'n dikke naad krijgt. Alleen passen de ringetjes niet helemaal recht in de uitsparing waardoor ik extra ruimte moet schuren.



tot nu toe ziet het geheel er zo uit: (wordt nog beter en beschermhoes zit er nog op)















Voor de rest heb ik voor morgen weer een klein probleempje namelijk dat de schroeven van window->profiel gaan kruisen met de moeren die het geheel vast moetten zetten aan de inschroefmofjes. Wat dus betekent dat ik de inschroefmofjes los moet draaien en nieuwe gaten voor moet boren.. jeej..

nou dat was het weer voor vandaag ik ga wanneer ik een beetje vrije tijd heb proberen zoveel mogelijk updates weer van foto's te voorzien en het liefst ook van klikbare foto's. Maar zoveel tijd heb ik hier gewoon niet voor:x

[merijntjuh]

echt nice!
en zeker mooi dat je ook al die materialen tot je beschikking hebt

[DJ-Visto]

Mooi gedaan..

[Calamor]

Het ziet er heel erg mooi uit allemaal. Wordt steeds meer nieuwsgieriger hoe het er uit ziet als het af is.

[Hrugnir]

Ik vraag nog even om jullie raad, ik heb voor de meeste onderdelen in de pc al een plekje in gedachten. Maar nog niet voor alles.

Ik heb op het moment een voeding van een Amerikaans merk in mijn pc zitten. Deze is 450 wat en mij is verteld dat het een goed ding moet zijn(voelt wel degelijk aan en zwaar) maar nu is 450 wat een beetje weinig voor een systeem met een quadcore en 8800GT en dan ook nog eens de hele lading lampjes en dingetjes die erbij komen

nu is mijn vraag wat de beste manier is om dit op te lossen. Ik zou een modulaire voeding kunnen kopen van 600-700 watt en dan heb ik genoeg kracht voor alles wat ik maar kan bedenken en het geheel is knap genoeg voor midden in de computerkast. Maar ik zou ook een 300-400 watt voeding kunnen kopen van een A-merk tweedehands voor een schijntje en dan de beide voedingen in een acryl behuizing kunnen bouwen met voldoende koeling en dan proberen de lijnen van de 2e voeding zo gelijkmatig mogelijk te belasten en anders weerstandjes eraan hangen.

hoe denken jullie hierover? een modulaire voeding is best duur maar ook een goede investering. Echter is het plaatsen van een 2e voeding een meer tweaker oplossing en heeft ook zo z'n charme al wordt het dan wel weer een berg ruimte besteedt aan kabels en voedingen...

[_FrostBite_]

Ik zou voor een enkele voeding kiezen. als je 2 voedingen samen laat werken zegmaar krijg je toch verschil in spanningen en blijven de lijnen minder stabiel. Het zou bijvoorbeeld wel kunnen dat je met een voedingstarter (weet niet precies hoe dat heet) dat je als je de pc aan doet dat gewoon beide voedingen aan gaan maar verschillende componenten voeden. maar dan nog zou ik wel gaan voor een enkele oplossing met oog op de toekomst, als je weer ooit eens overstapt op een normale Midi tower o.i.d dan kom je er niet met 2 losse voedingen.

[Anoniem: 277669]

LlamaWereldOver schreef op woensdag 10 juni 2009 @ 13:19:
Ik vraag nog even om jullie raad, ik heb voor de meeste onderdelen in de pc al een plekje in gedachten. Maar nog niet voor alles.

Ik heb op het moment een voeding van een Amerikaans merk in mijn pc zitten. Deze is 450 wat en mij is verteld dat het een goed ding moet zijn(voelt wel degelijk aan en zwaar) maar nu is 450 wat een beetje weinig voor een systeem met een quadcore en 8800GT en dan ook nog eens de hele lading lampjes en dingetjes die erbij komen

nu is mijn vraag wat de beste manier is om dit op te lossen. Ik zou een modulaire voeding kunnen kopen van 600-700 watt en dan heb ik genoeg kracht voor alles wat ik maar kan bedenken en het geheel is knap genoeg voor midden in de computerkast. Maar ik zou ook een 300-400 watt voeding kunnen kopen van een A-merk tweedehands voor een schijntje en dan de beide voedingen in een acryl behuizing kunnen bouwen met voldoende koeling en dan proberen de lijnen van de 2e voeding zo gelijkmatig mogelijk te belasten en anders weerstandjes eraan hangen.

hoe denken jullie hierover? een modulaire voeding is best duur maar ook een goede investering. Echter is het plaatsen van een 2e voeding een meer tweaker oplossing en heeft ook zo z'n charme al wordt het dan wel weer een berg ruimte besteedt aan kabels en voedingen...

kun je volledige specs geven van je hele systeem en wat er allemaal in komt te hangen, en hoeveel A je 12V lijnen kunnen leveren ( staat op de voeding) dan kan ik het narekenen of het genoeg is..

[R3veNG]

450Watt van een A-merk is meer dan voldoende voor een quadcore + 8800GT !

[Lubbers92]

R3veNG schreef op woensdag 10 juni 2009 @ 14:19:
450Watt van een A-merk is meer dan voldoende voor een quadcore + 8800GT !

want?

[Anoniem: 277669]

ja onderbouw je standpunt eens:

voeding levert 29A door 12V lijnen dus 348 Watt
een Intel QuadCore neemt 95-105Watt
een 8800GT neemt zo'n 80 Watt
2 DVD'spelers/branders+ Hardeschijf = 30 Watt
+ 50 Watt voor de overige onderdelen
is Maximaal 215 Watt oftwel: 18A door de 12V lijnen dat levert ie makkelijk

Mijn Q6600+ 8800GT+ DVD en HD draaien op een 250Watt voeding

[Matis]

* Matis bookmarks!

[HomegrownBGP]

Ik draai momenteel een Q9400, 4GB, 2x500GB, 2x250GB en 2x160GB en een 8800GT op een 430W Antec 80+ voeding, zonder problemen..

[Hrugnir]

mijn vraag was niet echt of de voeding een quadcore plus 8800gt kon ondersteunen. Ik wist namelijk al dat dit ging zo draait het nu al een tijdje bij me namelijk. Maar er komen in de casemod aardig wat ledstrips. Er komen high power ledjes van 3 wat per stuk en 4 stuks en er komen losse ledjes. Verder worden er nog een aantal extra ventilators en een swifttechmcp655 pomp bijgezet en een 25 watt versterker.

Daarnaast moet het geheel gewoon mijn huis tuin en keuken computer worden en wil ik er verder gewoon geen gezeik mee hebben ik bedoel het is niet zo dat ik met mn casebuild 4 events ga bezoeken en hem daarna doorverkopen

[Anoniem: 277669]

als dat in totaal niet boven de 144Wat of 12A uitkomt kan dat makkelijk
high power leds zijn 12W
100*normale led = 6.2W
versterker = 25Watt
ventilatoren zit bij extra 50 Watt van pc * meestal 10 fans per 12Watt
pomp is 24Watt

is in totaal 81 Watt dus dat gaat wel
totale pc gebruikt dan 24,7A oftwel 284 Watt
