[CCIP] Elements of Fortune

[tomcat175]

Hallo iedereen !

Voor diegene die me nog niet kennen, ik ben Tom (Tomcatt op de forums), 17 jaar en doe nu al anderhalf jaar aan casemodding. Dankzij mijn vorige mod “Helghan” ben ik eerste geworden op The Benelux Casemod League 2008 in de categorie casemods, en 2de in de categorie publiekprijs. Daardoor wil ik dus iedereen nogmaals van harte bedanken voor de reacties (en stemmen) die jullie hebben gegeven !!
Helghan, was een donkere, grauwe mod die geïnspireerd was op de shooter Killzone 2.
Maar met deze volgende mod wil ik van dat thema afstappen en een hele andere richting inslaan.

I’m proud to present you my new caseconstruction: “Elements of Fortune”
Deze case is gebaseerd op een slotmachine vanuit de casino’s –wheel of fortune slots.
Tijdens mijn vorige mod heb ik hier ook stiekem aan gewerkt dus er is al heel wat voorbereiding aan voorafgegaan. Bij deze case zal ik de lat zeer hoog leggen, iets hoger als 2 meter zelfs. Daarmee leun ik ook iets meer aan bij de arcadekasten die sommige mensen hebben gemaakt.

De slotmachine zal niet werkend zijn, dit is voor mij veel te moeilijk te maken en tegenwoordig zijn de slotmachines toch allemaal elektronisch. Veel van elektro ken ik niet, dus hou ik het gewoon bij LEDs en CCFLs



Zo… dat was de intro ongeveer, de rest zal wel duidelijk worden in de loop van deze thread.
Hier heb ik alvast het geheel (de basis) uitgetekend in sketchup.



De case zal ik opdelen in een aantal stukken. Deze stukken zal je van elkaar kunnen koppelen om zo het geheel te kunnen verhuizen. Er komen wel wielen onder maar je kan hem dus evengoed demonteren.

de bodem

Hier steunt alles op natuurlijk, daarom kies ik hier voor stevige wielen en een frame uit 18mm hout met goede verbinding. Enkele weken geleden wou ik de bodem simpel maken, maar aangezien het thema casino’s is, mag het wel wat ingewikkelder zijn
Eerste schets:


Dit heb ik dan verder uitgewerkt.


Even uitleggen: er komen 10 balkjes die belicht zullen worden met witte LEDs. Om de 15 centimeter komt er een steuntje, deze dienen alleen voor de nodige eye-candy*
Steuntje:
http://i183.photobucket.c...ENTSOFFORTUNE/studs11.jpg

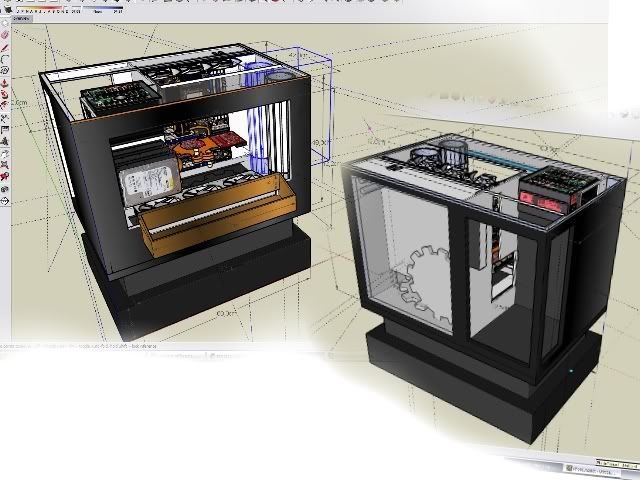

de computer

Dit is de plaats waar de hardware zich bevind. Mijn eerste tekeningen zien er zo uit:


Kuchkuch
Gelukkig is hier heel wat verandering in gekomen. Dankzij BeQuiet heb ik (van TBCL08) een 1200W voeding in huis, en deze ga ik natuurlijk niet laten liggen.
Verder ga ik proberen te werken met een GTX280 in SLI opstelling (als hij af is, zullen er wel betere kaarten bestaan, maar daar maak ik me nu geen zorgen over)
Heel wat geheugen, en een stuk of 3 harde schijven. Als mijn budget het toelaat (of ik heb goede sponsors gevonden) zal alles worden gekoeld met water.
Blablababla … hier de foto’s





(oudere versie)klik

Custom reservoirs en enkele andere gekke dingen die ik later wel zal uitleggen


de Spinners

Deze zullen draaien, maar niet werken zoals in een echte slotmachine. Want daar heb ik nu eenmaal de nodige kennis niet voor



Ook later hier meer over, want zelf weet ik het ook nog niet zo goed

de cooling

Koeling is natuurlijk wel belangrijk. Ik had al gezegd dat ik met waterkoeling ging werken. Er komen hopelijk 2 circuits in, en dus ook 2 reservoirs. Volgens de plannen zijn het 360 rads die worden gekoeld door 6 koelers elk. Belangrijk is dat de hele case redelijk stil is. Proberen dus om de fanspeed regelbaar te maken.



Het geheel wordt gegoten in een plexi-namaakradiator. Zo lijkt het een groot, belicht passief koelblok

Om dan uiteindelijk af te sluiten met de kop.

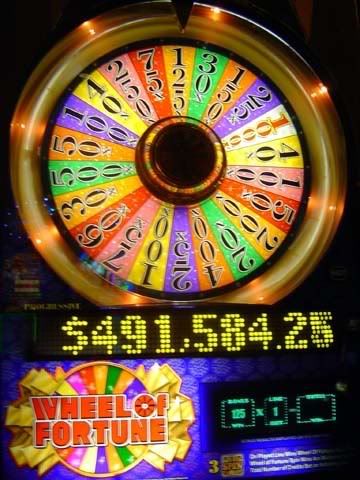

The Wheel of fortune



Hier kan ik nog niet zo veel over zeggen.
Deze schets kan je al wat wijzer maken



http://i183.photobucket.c...ORTUNE/wheelreelslots.jpg

Slot:

Dit alles is misschien wat overdreven, maar het was ook niet mijn bedoeling om de focus te leggen op de pc die er in zit, eerder de blingbling van het geheel.
Ohja, bijna nog vergeten: De achterkant zal afgewerkt worden met een heleboel draaiende tandwielen. Zo lijkt het een beetje dat de gokkast werkt op het oude tandwielensysteem.
Ik hoop dat jullie het een beetje interessant vinden, het is iets groter dan een normale kist.
Geschatte tijdsduur 2-3jaar
Prijskaartje zal wel hoger zijn als mijn vorige mod Helghan, maar dat moet je nu eenmaal overhebben voor een nogal unieke hobby

_____________

Eerste update:
Ik ga beginnen aan de eerste 2 delen: Namelijk de bodem en de bekisting van de PC.
Na wat aantekeningen te maken ben ik begonnen met zagen



Lijntje trekken op 36,4 cm (ik ga proberen heel nauwkeurig te werken zoals je ziet)


na wat zaagwerk lag dit plots op mijn tafel


Deze balken heb ik daarna in verstek gezaagd, zo zie je de zaagsnede niet meer als het afgewerkt is.
Dit is 18mm MDF, redelijk dik maar het moet dan ook een stevige bodem zijn.



Dat ziet er dan ongeveer zo uit:


de breedte is 10cm langer als de lengte, dus een waarde van 46,4 zou ik moeten uitkomen
... en dat lukt redelijk goed


Daarna heb ik nog lijntjes getrokken zodat ik al wat meer zicht had over de dikte van de balkjes.



Mijn hout is momenteel op, dus begin ik al aan het volgende, in plexi welliswaar.
Mijn eerste idee was om in de bodem een spiegelmod te maken, maar aangezien dit al veel mensen doen wou ik het echt orgineel maken. De bodem wordt donkere plexi, en daaronder komt een heel groot reservoir met tandwielen erin.
Ik ben dus begonnen met dat reservoir in plexi

Ook eerst weer een heleboel gemeten, en daarna alles mooi uitgezaagd met een decoupeerzaag.
Ik ben aan het twijfelen of ik de bodem een frosted look ga geven … maar dat kunnen we nadien nog bekijken.


Nu de randen van het grote reservoir, deze moeten heel recht zijn, aangezien alles nog waterdicht moet worden.



Gelukkig heb ik een vaste hand, dan kan je al goed recht zagen met zo een decoupeerzaag


Alle kanten gezaagd:


Het reservoir ga ik waterdicht maken met silicone. Verder moet ik nog hout gaan kopen, en … nog al de rest

Greetings

[_ferry_]

In bespreking

PS, waarom reservoir niet lijmen met acryfix? Gaat een stuk mooier en vooral sterker worden dan siliconen.

[_ferry_]

En goedgekeurd (duhh, erg leuk project! )

[Anoniem: 231912]

nou, als eerste: ambitieus, maar waarschijnlijk érg mooi het begin ziet er tenminste al veelbelovend uit.

[Wannial]

ik ben erg benieuwd! ik vond hellgan al erg mooi gemaakt, en dit gaat ook weer een topper worden zo te zien!!

[MrDummy]

Het had functioneel kunnen worden met zelfgeschreven slot machine programma.
De wielen laat je draaien met servomotoren zodat ze precies stoppen als script dat toestaat. Met b.v. USB gamepad voor knoppen en hendel doorverbinden maak je geheel extra leuk. Naast computerkast ook beetje jackpot! Bij jackpot kun je geldgerinkel uit speakers laten klinken, hoewel er natuurlijk niks in een bak onder komt.

Als je dat niet zelf kan doen, misschien nakijken op internet?
Met werkende slot machine deel win je makelijker 1e prijs mee... Jackpot!

Mocht het niet gaan met de script, dan kun je alsnog met 4 timers, 4 relais, 1 simpele motor en 4 slipkoppelingen zaak beetje echt maken. Het werkt dan zelfstandig en niet moeilijk te maken.

Een andere idee: LCD scherm in de slotmachine zetten. Met jackpot programma op full screen. Ook hier USB aangepaste gamepad voor de bediening knoppen en hendel. Maar geheel electronisch is zeker minder leuk dan mechanisch.

http://www.underthepier.com/01_howtocoinmech.htm heeft wat voorbeeld informatie.
http://vegasclick.com/games/slots/ voor meer werking en techniek achter slot machine

Het valt me op dat er weinig DIY projecten zijn van slot machines. Kennelijk is het lastig om eentje te maken.
Ik ga dan ook vanuit dat werkende slot machine te veel werk is voor je en dus maak je gewoon een kast van om de pc heen. Veel succes ermee! (Al kan ik zelf wel research doen naar een simpelste methode om slot machine beetje te nabootsen.)

[Frenkie123]

Heel orgineel en heel veel mogelijkheden om er iets superspeciaal van te maken. Je begint al heel precies vanaf de aanvang, dan is je basis al goed, kan haast niet fout gaan he? gg Tom.:)

[tomcat175]

hehe thx ! ik zal zeker eens mijn hoofd gaan buigen over die servomotoren

EDIT: heb laatst dit ook gevonden, het systeem begrijp ik, maar is toch nog redelijk moeilijk
http://entertainment.howstuffworks.com/slot-machine1.htm

[ Voor 51% gewijzigd door tomcat175 op 08-12-2008 21:23 ]

[brinkdinges]

Gebruik jij ook al 36,4 cm, die maat komt bij mij ook al regelmatig voor Maar nogmaals succes ermee

[MrDummy]

De meest eenvoudige is puur mechaniek en beetje electronica, hier voorbeeld onderwerp:

- men neme een metalen as, waar 1 motor op draait via vertragingsbox. Deze moet de zaak op ~500 rpm draaien, oftewel snel genoeg tegen cheaten.
- 3 grote platte wielen van kunststof (dus lichtgewicht), en voorzien van afbeeldingen. Net achter elke afbeelding plaats je een metalen waaier neer, vastgeplakt aan binnenkant wiel.
- deze 3 wielen zitten niet vast aan de as, maar met een stuk stof ertussen als een slipkoppeling op de metalen as
- 3 sterke relaisspoelen onderaan, bijna rakelings tegen de wielen.
- 3 timers dat via elco ontlading wordt bepaald
- 3 drukschakelaars om vast te houden, 1 start schakelaar of hefboom schakelaar
- flipflop schakeling om 3 hold en 1 start schakelaars te onthouden, om opnieuw drukken te voorkomen
- een vierde timer die delay instelt vanwege op toeren komen van wielen (te vroeg stoppen kan niet)
- nog een controle schakeling die stilstand wielen detecteert voordat de knoppen weer vrijgegeven worden.
- De stilstand wielen kan optisch gecontroleerd worden.

Het is bedoeling dat na aflopen van timers de relaisen bekrachtigd wordt en de wielen afgeremd worden en zo in bepaalde stand tot stilstand blijft. De stand is dan zo af te lezen.
Meerdere schakeling circuits geven signaal aan een controle schakeling zodat alles goed verloopt. Kan met PIC geprogrammeerd worden.
Timers zijn makkelijk met RC circuits, zodat ze beetje random zijn. Het slippen en tegenhouden door relais zijn ook leuke vertragingsfactoren zodat cheaten niet mogelijk is. Het is steeds weer anders!

Servo motoren kunnen aangepast worden zodat ze doorlopend draaien. Maar stilstand en detectie in welke stand ze staan is andere vraag. Dat moet anders optisch gecontroleerd worden aan de hand van binaire code op de wiel, meestal aan zijkant. Cheaten is hier ook niet makkelijk, want er is geen aflezing meer in gemodificeerde stappenmotor.

De goedkoopste stappenmotor controller voor 4 motoren is bij Conrad voor rond 75 Euro. Je zoekt dan oude stappenmotoren uit b.v. 5,25 inch diskdrives om wielen mee te draaien. Met stappenmotor is hoek al af te lezen. Maar er moet dan wel meer geprogrammeerd worden. Hier moet er wel random generator toegevoegd worden omdat met stappenmotoren makkelijk te cheaten is.

Ik weet hoe echte slotmachine werkt, die is veel complexer omdat daar ook stap voor stap sturing mogelijk is. Volledig computergestuurd. Ongetwijfeld stappenmotoren.

Een speelgoed slotmachine werkt zo: je trekt aan de hendel, de wielen beginnen ieder zelfstandig te draaien. Bij loslaten worden alle wielen dan geblokkeerd en stand kan men meteen aflezen.
De voorbeeld boven geeft mogelijkheid om per wiel te blokkeren.

[Iska]

Je kan toch ook simpel 3 servo's nemen met een PIC(of AVR natuurlijk) en een stel torren voor het aansturen van de servo's? Je zet gewoon op de zijkant van de wielen aan elk 'vlak' een stukje metaal die aan de ground hangt (met een hoge weerstand). Dan doe je naast het wiel een draadje die aan een poort van de PIC hangt, zodat elke keer als het wiel 1 vlak verder is de PIC een signaal krijgt (draadje komt tegen metalen plaatje).. Dan is het een kwestie van bepalen hoe lang je alle wielen laten draaien en klaar!
Kan je makkelijk zelf maken, alleen moet je misschien voor het PIC gedeelte ff iemand vragen (me bijvoorbeeld ) Ben je voor 5,- euro voor pic en torren + 3x een servo (prijs hangt af van ondermeer de koppel die hij kan leveren) klaar

[Anoniem: 253858]

Strak plan , maak 'm maar snel af voor je aan hogere studies begint want dan heb je helaas geen tijd voor casemodding

[MrDummy]

Jasper91 schreef op maandag 08 december 2008 @ 23:16:
Dan doe je naast het wiel een draadje die aan een poort van de PIC hangt, zodat elke keer als het wiel 1 vlak verder is de PIC een signaal krijgt (draadje komt tegen metalen plaatje).. Dan is het een kwestie van bepalen hoe lang je alle wielen laten draaien en klaar!

Dat is beetje gevoeliger voor slijtage bij lang gebruik. Magneetjes en een reedschakelaar is duurzamer, toch? Daar maak je de constructie ook iets simpeler van, er hoeft dan niks via de wiel lopen.

[Anoniem: 120430]

Lijkt me een fantastisch project, kudo's voor je geduld en het idee om zo'n grote kast te gaan bouwen. afwerking zal best in orde zijn gelet op je vorige mod.

Tip; Kijk eens bij http://www.gamingsupport.com/ (Bleiswijk geloof ik) een bedrijf gespecialiseerd in levering en onderhoud van oa gokkasten. Misschien kun je hier nog wel wat onderdelen scoren voor weinig Rolletje of wellicht een compleet mechanisme uit een oude/afgeschreven kast.

[Bartaz]

Wow, ik ben zeer benieuwd wat je van deze gaat maken.
Het concept is heel erg tof en aangezien je vorige project ook een succes was lijkt me het onwaarschijnlijk dat deze dat niet zal gaan worden.
Deze blijf ik zeker volgen!

[Anoniem: 252976]

Je bent al erg goed begonnen met goede tekeningen dus dat is het halve werk. Ik denk dat het maken van een "echte" slotmachine toch wel erg moeilijk is maar als je het voor elkaar krijgt extra hulde.

Succes met dit mooie project.

[VincentG]

Gaaf project. Ga ik zeker volgen.

[Bulligan]

Holy F*. Je hebt mijn aandacht. Ik post niet vaak in de casemod topics, maar als dit gaat worden zoals op je tekeningen...mijn god. Heel succes en ik blijf dit topic zeker volgen

[Ezechiel]

Het lijkt er op dat dit een zeer mooie mod gaat worden, ga ik zeker verder volgen!

[SouLLeSSportal]

moeten de foto's wel even overgezet worden naar hogere bandwith server wel heel leuk idee!

[danielkraak]

Ik houd hem in de gaten. Niet helemaal mijn stijl, maar toch lijkt dit ook weer een vette mod te worden.

[Krentenbol]

Zou je de foto's ook even op een andere server willen uploaden? Nu zie ik alleen maar tig keer Bandwith Exceeded
Verder klinkt dit wel als een leuk idee!

[Flythe]

(toen de foto's het nog deden ), zagen de tekeningen/foto's er goed uit. Succes met je mod.

Btw, als je een nog een server zoekt pm me even .

[tomcat175]

sorry, er wordt te veel naar foto's gekeken
ik zal het proberen te verhelpen later deze avond.

morgen ga ik winkelen voor materiaal ...

En voor de rest heb ik nu examens, meer werk vanaf volgende week woensdag

[Anoniem: 278699]

de pics doen het bij mij gewoon:O

[battler]

Hier niet hoor, bandwidth exceeded

[MrDummy]

Tsja, als je nieuwe casemod zoveel aandacht trekt... beng weg server. Je hebt nu al een sponsor nodig om de plaatjes te hosten!

[tomcat175]

normaal gezien doen ze het nou terug.
Ik heb photobucket als host, dus dat zit wel goed

[Krentenbol]

Zo, ziet er wel mooi uit hoor! Plaatjes doen het dus weer Ik ben benieuwd of zo'n groot project gaat lukken en wat het resultaat wordt!

[T-Rhidon]

Hardstikke mooi idee, even als je “Helghan” project lust om te volgen. Omdat zelf eerste deel heb uitgespeeld veel game plezier in gehad. Heel veel succes met deze mod, gaan we zeker volgen .

[SouLLeSSportal]

Anoniem: 278699 schreef op donderdag 11 december 2008 @ 19:59:
de pics doen het bij mij gewoon:O

dan zitten ze op een andere server gok ik

[tomcat175]

Hallo iedereen.

Ook hier is het al een tijdje geleden dat ik een update heb gedaan.
Daar heb ik altijd een reden voor, … nu dus ook weer

Deze mod wordt hopelijk weer een degelijk stukje knutselwerk voor mij. En aangezien ik wat perfectionistisch ben … kon ik het niet veroorloven om scheve planken te zagen en nadien maar alles op te vullen met plamuur …

Daarom heb ik weer wat geld uitgegeven aan wat nieuw materiaal:
Een Festool invalzaag met geleider.





Nu kan ik eindelijk fatsoenlijk langere planken in verstek zagen ^^



Van bovenop de zaagsnede gezien:


De vier onderste planken van de bodem heb ik dan ook meteen kunnen zagen.





Zo zou het eruit moeten zien (in grootte gezien)


En de plank die ertussen komt



Op deze plank komt heel het gewicht van de slotmachine. Daarom verstevig ik hem nu al met een dikkere plank (18mm+12mm=30mm totaal) en nadien nog met een frame als de wielen zijn bevestigd.



Het wordt vastgezet met bouten… maar heb het niet kunne laten om er toch wat lijm tussen te gooien



Wat het resultaat zou moeten zijn…



De zijkanten worden op de het MDF gelijmd, en op de witte vezelplaat geschroefd.



Zoals je ziet zijn de planken voorgeboord, er is dus een gaatje in de mdf plank waardoor de schroef speling heeft en zich volledig in de vezelplaat zal trekken (wat sterker zou moeten zijn …)



Met veel moeite bovendien nog eens alles geklemd.


Afgezien van het hout, heb ik ook nog even verder gedaan aan het reservoir dat als eye-candy zal dienen in de bodem.





Lijm moet ook drogen, dus heb ik snel even wat geschetst. Het zou moeten lijken op een waterblok voor de CPU, maar ik ben er wel niet tevreden over





De helft van het project nog eens getekend met juiste / nieuwe afmetingen.



Zo, dat was het weer wat dit project betreft.
Ik kon niet stilzitten gedurende een hele maand , dus heb ik met oude hardware ook nog een kleine kubus in elkaar gezaagd.
Hier wat foto’s van het overzicht.













The End xD

[Kornflakes]

Geniaal, die kubus. Ziet er eigenlijk verdomde goed uit. Heb je ook een foto van de achterkant?

[tomcat175]

Kornflakes schreef op dinsdag 03 februari 2009 @ 09:20:
Geniaal, die kubus. Ziet er eigenlijk verdomde goed uit. Heb je ook een foto van de achterkant?

Thx De achterkant is niet veel soeps
Foto's van de volledige kubus vind je hier

[Bumba007]

Ga je die kubus dan als downloadbak fzo gebruiken ?

[Driftkikker]

Die cube is echt vet! Simpel, maar toch hartstikke cool.

Edit: Ik bedoel natuurlijk kubus, maar zat even met m'n hoofd bij transformers.

[ Voor 39% gewijzigd door Driftkikker op 08-02-2009 17:52 . Reden: Megatron valt aan! ]

[danielkraak]

Jij bent wel erg goed met mdf!

En wat heb je met je playstation gedaan?

[ Voor 40% gewijzigd door danielkraak op 08-02-2009 17:53 ]

[Frank!in]

Super vet idee, zeker te weten dat ik ga volgen

Succes ermee

[xPhantom]

waar dient de kubus voor?
Opslag server , download bak ?

[tomcat175]

Eventjes vermelden dat dit mijn project log is voor CCIP Elements of Fortune
Die kubus heb ik op een dagje tussendoor snel gemaakt aangezien ik niet verder kon met mijn grote project

Later ga ik nog meer kubusen maken zoals hierboven. Voor meer foto's van het ontwerp verwijs ik jullie graag naar mijn photobucket uploadmap. Hierin vind je foto's van het ontwerp, tot de uitvoering.
http://s183.photobucket.c...omcat175/Cubicdimensions/

Ik heb een heel schoon ontwerp gemaakt, maar aangezien ik die later ook nog wil gaan verkopen (via via) ga ik er nu nog niet te veel reclame rond maken

Momenteel ben ik dus volop bezig aan mijn slotmachien: "Elements of Fortune".
Bij deze ook een update

Hoe zag de bodem er weer uit ? juist ja ... zo:


Nog niet zo lang geleden heb ik wielen gehaald.
Deze wielen kunnen elk maximum 150kg dragen, meer dan eigenlijk nodig is.



Mijn eerste plannen waren om deze wielen rechtstreeks op de witte vezelplaat te plaatsen.
Maar … dan zouden ze de grond niet raken en natuurlijk ook geen nut hebben
Daarom wat plankjes gezaagd…



De plankjes wat ingekort, en afgetekend waar dat het wieltje moet komen.



Gaten boren:


En een grote gat boren, zodat de bouten verzonken zijn in het plankje.









Dit zal dan uiteindelijk het resultaat worden (ongeveer)


Daarna heb ik snel even wat opgezet, waardoor ik mijn grote plank alumium beter kan zagen met een figuurzaagje:




Hieruit zaag ik wat kleinere plaatjes:


Waaruit ik weer 2 kleine alu steuntjes zaag:



Steuntjes zoals deze … moet ik nog 64x maken
alvast begonnen dus



Hierna heb ik mijn plexi reservoir nog dichtgelijmd, zodat ik binnekort weer een update kan geven met (hopelijk) een waterdichte vissenbak



Voor diegene die veel honger of dorst hebben: … njam lekkrrr :D

Comments are welcome, of moeilijke vragen over kubus/ slotmachine mag je ook altijd PM’n

[BGB4rn]

tomcat175 schreef op zondag 08 februari 2009 @ 20:40:
Steuntjes zoals deze … moet ik nog 64x maken
alvast begonnen dus

zijn ze nu nog 32 bits dan ?

[ Voor 33% gewijzigd door BGB4rn op 08-02-2009 20:58 . Reden: quote was niet goed gegaan (A) ]

[tomcat175]

EDIT: Heb weer eens fout geteld
er zijn 18 steuntjes ipv 16 xD

[Krentenbol]

Ik heb nog eens zitten kijken, maar wordt dit ding niet topzwaar, waardoor hij snel om zal vallen?

[Bumba007]

Ik denk juist van niet. Het zal zeker moeilijk worden om naar boven te brengen fzo met de trappen.

[MrDummy]

En als je beetje wil vervoeren of tillen, kun je zorgen dat bovendeel afneembaar is van benedendeel.
Dan heb je al wat minder problemen mee.

Sommige shops verkopen kant-en klare wheel of fortune onderdelen voor zelfbouw projecten. Maar dat moet je zelf weten

[Frenkie123]

Ik kwam gister allemaal wallpapers tegen met munten en bankbiljetten erop, en moest gelijk aan jou project denken

Kheb je pakje binnen, hardstikke leuk! Bedankt en tot de volgende wedstrijd !

[tomcat175]

Hoihoi xD

Nog even een update van wat ik deze week heb gedaan. Niet zo veel speciaal, aangezien ik nog altijd bezig ben met het frame enz, en de basis van het geheel.

Om nog even terug te komen op de bodem.
Binnenkort heb ik weer zaagbladen voor alu, en dan kan ik verder met de steuntjes.
De wielen heb ik ook nog vervangen door andere moertjes met rondellen.



En vastgemaakt met lange schroeven.


Alles staat waterpas


En bovendien heb ik nog eens alles verstevigd door een soort kader in te bouwen.
Als ik dan per ongeluk met mijn voeten stoot tegen de bodem … kan het helemaal geen kwaad



Net als bij mijn vorige project hang ik nu ook weer tekeningen aan de muur, kwestie van in de sfeer te blijven

De onderste plaat had ik verstevigd met een witte vezelplaat.
Er is nog zo een plaat … die heb ik dus ook verstevigd. (hij staat nu ietwat bol, maar als er gewicht op komt zal hij zich zeker wel rechtzetten.)



Dit weegt nu al 12kg … ik ben benieuwd wat alles in totaal gaat wegen ^^

De eerste zijkant gezaagd en gemeten



Hier komen wat open gaten in, dan wordt alles toch nog wat lichter maar blijft het stevig (door de verbinding)







Ik heb deze ook afgewerkt, dat was niet nodig aangezien je het nadien toch niet meer ziet.
Anyway


Hier zie je waarom dat je dat hout niet meer ziet.


(rood is plexi, blauw is het reservoir dat geen echte functie heeft xD)

Om de plexi vast te zetten ga ik gebruik maken van slotmoeren. Dit zijn moeren met een bolle kop.



Aan de binnenkant heb ik enkele zaagsneden gemaakt. De bedoeling hiervan is dat ik de bodem en andere delen erin kan schuiven.





De bodem en de moederbordplaat:



Deze moederbordplaat wordt nadien afgewerkt met alu, dan geleid hij de warmte beter veronderstel ik
Afmetingen gemaakt zodat ook het reservoir past.






Pietje precies



Maar het loont uiteindelijk wel de moeite vind ik.





Tot binnenkort !
Greetings Tom

[Wannial]

heel erg netjes gedaan!!
die precieze van jou laat dit project echt uitkomen tot iets schitterends dat weet ik zeker

[DaViDoViTsCh]

Niiiiiiice woodwork!!

[BGB4rn]

ziet er goed uit zeg maar kunnen die zwenkwieltjes wel helemaal om hun as draaien ?

[Taurnil]

Dit is blijkbaar iemand die verstand heeft van werken met hout!
van dit soort precisie werk hou ik nu van
Ga zo door dit wil ik wel verder volgen

[DaViDoViTsCh]

BGB4rn schreef op dinsdag 17 februari 2009 @ 11:04:
ziet er goed uit zeg maar kunnen die zwenkwieltjes wel helemaal om hun as draaien ?

Dat zijn 2 bokwieltjes en 2 zwenkwieltjes. 2 dus wel en de andere 2 dus niet...

[BGB4rn]

DaViDoViTsCh schreef op dinsdag 17 februari 2009 @ 14:59:
[...]

Dat zijn 2 bokwieltjes en 2 zwenkwieltjes. 2 dus wel en de andere 2 dus niet...

weet ik maar die 2 zwenkwieltjes bedoel ik dus

[tomcat175]

sorry voor de late reactie, de zwenkwieletjes kunnen helemaal om hun as
Ze zitten inderdaad heel dicht tegen de rand, maar hoe verder weg, hoe stabieler het geheel staat.



vanavond nog een update, eerst voor alle forums uitschrijven ... dat neemt heel wat tijd in beslag

[tomcat175]

Het is weer een weekje vakantie. Tijd om te modden dus ^^
De vorige 2 weken heb ik stage gelopen in een computerwinkel bij mijn thuis in de buurt. De mensen daar verkopen ook moddingmateriaal en andere, en ik heb gevraagd om deze slotmachine dan te mogen plaatsen in die winkel als hij af is.

Daarmee heb ik nu ook mijn eerste sponsor van dit project



Tja wat kan ik verder nog zeggen over Autosoft, ik heb er nu 2 weken gewerkt en begrepen hoe dat ze daar werken. Ik vind dat ze in tegenstelling tot andere computerwinkels heel georganiseerd te werk gaan en hele goede service bieden. Ze verkopen hardware maar zijn ook telenet adviseur.
Het is er altijd druk, dus dan begrijp je ook wel dat ik hier niet zit te zeveren

Oki Let’s mod !
Hier zijn we gestopt:



In de backplate waar het moederbord op zal komen heb ik de spacers in het hout gemaakt. Een klein gaatje geboord, en dan met veel moeite en kracht de spacers erin gedraaid.
Spacers en afmetingen voor ATX afmetingen, en afmetingen voor de grafische kaart en I/O panel achteraan heb ik van deze kast gedraaid.







http://i183.photobucket.c...NTSOFFORTUNE/53699847.jpg



Het moederbord dat ik nu even gebruik voor afmetingen en uitzicht.



Onderaan heb ik plaats gelaten om eventueel kabels te laten weglopen via de achterkant.
(powersw, resetsw, hddled … ) + opzij plaats voor de 24pins moederbord aansluiting en S.ATA kabels.



Nadien verder gedaan aan de zijkanten van het eerste niveau.







De voorkant van dit onderdeel heb ik eerst met de cirkelzaag gedaan, nadien volledig uitgezaagd met wipzaagje.







Als ik nu kijk merk ik dat het moederbord redelijk achterin zit, daarom ben ik aan het twijfelen om de bodem alsnog te laten spiegelen.



Ook de andere zijkant zal wat lichter gemaakt worden.



Niet letten op de zaagsnede, een stomme fout (zoals ik er wel vaker maak )
Wat ik vroeger geleerd heb op school was dat kerken met bogen, hun gewicht konden verdelen aangezien de bogen het gewicht beter verdeelde, gotische stijl zou nog beter zijn … ma daar ben ik niet voor te vinden xD

Afrondingen maak ik met een boor, een zwaluwstaart noem ik die, weet niet goed hoe het in het echt noemt… nadien uitzagen met decoupeerzaag.







En als laatste heb ik nog een valse wand gemaakt waarin de voedingskabels voor de 3 harde schijven en SATA kabels zullen lopen.
Deze ruimte ga ik ook gebruiken om de luchtstroom van de voeding weg te werken denk ik …
Nog veel om over na te denken …



Tot de volgende

[Megamind]

Ziet er goed uit zeg

Misschien kan je iets met kleine stappen motors doen, deze zijn niet zo duur meer en dan kan je het binnenwerk laten draaien.

[BGB4rn]

Megamind schreef op dinsdag 24 februari 2009 @ 09:17:
Ziet er goed uit zeg

Misschien kan je iets met kleine stappen motors doen, deze zijn niet zo duur meer en dan kan je het binnenwerk laten draaien.

t is weer eens wat anders dan je fans rond laten draaien , je moederbord laten draaien
zal wat wezen joh , een draaiend moederbord met alles er op en er aan , zou zowiezo de originaliteits prijs winnen

[Krentenbol]

BGB4rn schreef op dinsdag 24 februari 2009 @ 09:20:
[...]


t is weer eens wat anders dan je fans rond laten draaien , je moederbord laten draaien
zal wat wezen joh , een draaiend moederbord met alles er op en er aan , zou zowiezo de originaliteits prijs winnen

Dan moet het moederbord wel heen en weer draaien, want als je continue dezelfde kant opdraait kom je met je bekabeling in de knoop.

[Anoniem: 243552]

dan moet je een heleboel sleepcontacten maken en er van uit gaan dat ze goed contact blijven houden

Of een hele pc laten draaien zodat je alleen voor de voeding wat nodig hebt

[tomcat175]

hehe , moederbord gaat niet draaien hoor
maar veel dingen errond wel

[BGB4rn]

tomcat175 schreef op dinsdag 24 februari 2009 @ 11:17:
hehe , moederbord gaat niet draaien hoor
maar veel dingen errond wel

tof ! een hdd op 7200 toeren krijgt dan een heel andere betekenis zeker xD

[Anoniem: 243552]

De platters stil houden en de rest ronddraaien xD

[BGB4rn]

nee nu ff serieus , wat gaat er dan allemaal draaien/bewegen dan ?

of is dat allemaal nog geheim ??

[tomcat175]

ik zal het een beetje verklappen.
Hardware zoals moederbord, harde schijven, grafische kaart zullen natuurlijk niet gaan draaien.
Ik heb 2 schetsen gemaakt en ingekleurd wat er wel allemaal zal bewegen. Al wat je ziet wat groen is, zal bewegende elementen bevatten. Die elementen zullen vooral tandwielen zijn uit plexi, samen met nog andere leuke eye-catchers. Vooral bovenin ben ik iets heel leuks van plan





verder zijn er nog heel wat geheimpjes, maar die komen later boven water (al dan niet letterlijk bedoeld ^^)

[MeneerKrab]

Mooi project. Die vorige was ook mooi. Succes met alles.
Je hebt wel een mooie goed gevulde werkplaats voor een 17jarige.

[tomcat175]

MeneerKrab schreef op woensdag 25 februari 2009 @ 11:53:
Mooi project. Die vorige was ook mooi. Succes met alles.
Je hebt wel een mooie goed gevulde werkplaats voor een 17jarige.

resultaat van jarenlang sparen en een (als ik ze niet gebruik) lege garage

[teamacc]

Even een opmerking over tandwielen uit plexi: dat is te doen, ik heb zelf een slingerklok gebouwd (project voor ANW), maar je moet vooral NIET de tandjes te klein laten worden, of het is niet meer te zagen (zelf 250 tandjes gezaagd verdeeld over 7 tandwielen )
En ga vantevoren niet de gaten alvast boren, want de tandwielen komen nooit helemaal mooi uit dat ze precies passen zoals je het bedacht hebt, wij hebben er ook behoorlijk wat bloed zweet en tranen aan besteed.
Maw: koop een kant en klaar tandwielensetje, dat bespaart je een boel werk (wat niet wegneemt dat onze klok een 9.5 kreeg )

[tomcat175]

bedankt voor de info !
Ik ga mijn tandwielen inderdaad zelf maken, maar wel maar met 30 tanden ofzo ... het moet er gewoon leuk en speels uitzien
tandwielen ga ik ook allemaal apart maken wanneer ik er aan bezig ben.

Ik ben niet zo te vinden voor "kant en klare "dingen te kopen , werk stoort me niet ... dat heb ik nu momenteel ook al met mijn steuntjes bijvoorbeeld

oh ja ... update time !

Vakantie loopt ten einde.
Druk gehad, maar wel nog wat tijd gevonden om te modden natuurlijk
Tenslotte is hier het paneel van de achterkant:





Het grote gat zal een window worden, het kleinere gat zal een opening worden.
Uit deze opening kunnen kabels lopen, maar ook lucht die van de voeding komt.
Aangezien de kabels liefst niet snijden aan een rand … heb ik de rand zacht gemaakt



Hierna ben ik begonnen aan het I/O paneel … als dat tenminste zo noemt



Dit frame zal ik gebruiken… maar het wordt vanbinnen helemaal afgewerkt zodat je er eigenlijk niets meer van ziet. Waarom gebruik ik het dan ? Het schijnt dat hier aarding op zit (als je aansluit tenminste) en dat is het beste voor de hardware natuurlijk. Ook is het gemakkelijk om het I/O panel ijzerding te verwisselen als er een ander moederbord inkomt (wat waarschijnlijk wel zal gebeuren)





Hierdoor zit het al wat vast, maar er komt nog een kader rond.
Kader tekenen:



Een groefje maken zodat ik de grafische kaart kan vastschroeven aan dat ijzeren gedoe.







Achterkant:



Vervolgens ben ik terug begonnen aan de steuntjes.
Ik heb namelijk mijn zaagblad voor alu gevonden.





Het grote, langdurige steuntjes werk is hiermee echt begonnen.



Een deel van gezaagde plaatjes:



Moet nog bijgevijld worden



Jammer genoeg steekt er wel vanalles tegen. Laatste zaagblad en bovendien ook nog kapot op het stomste ogenblik (2mm voor het einde)



Dat was het dan voor vandaag



Als laatste nog een woordje voor de winkel waarin ik deze slotmachine zal plaatsen als hij af is (waarschijnlijk)

Hartelijk bedankt Autosoft voor de goodies !! – ik zal niet alles gaan gebruiken in deze mod … maar al dat groen geeft me al veel inspiratie voor de volgende mod (achter enkele jaren )



Cheers

[Anoniem: 293148]

Ziet er al goed uit , heb je vorige mod gevolgd , deze word zeker zo mooi , ofzelf mooier

[diedazz]

tomcat175 schreef op zaterdag 28 februari 2009 @ 23:34:…Hierna ben ik begonnen aan het I/O paneel als dat tenminste zo noemt

Nee, dat heet zo (ookwel I/O shield)
En los van het niet kwijlen op je taal kwijl ik wel op je materiaal! had ik dat ook maar zullen er wel veel mensen denken. We kijken weer uit naar de rest, vrolijk pasen.

[Krentenbol]

tomcat175 schreef op zaterdag 28 februari 2009 @ 23:34:

Ik moet ook maar eens gaan modden en een sponsor zoeken
Ik weet dat dat de verkeerde motivatie is en dat je netto per uur erg weinig overhoud

[Hrugnir]

bij elkaar wordt het een flinke kast maar ik denk toch dat je niet 4 setjes aan sleeving gaat gebruiken in alleen deze mod damn ik zou zo'n sponsor ook wel willen eigenlijk

Ben nu met het ontwerpen van een casebuild bezig en de enige sponsor zijn mn ouders en alleen maar voor het hout e.d., de 2 tft monitoren, waterkoeling enzovoorts kan ik lekker zelf betale

[tomcat175]

hehe

Sponsoring is leuk, maar ik zal nog altijd heel wat in mijn portemonee moeten grabbelen voor deze mod.
Achja ... uiteindelijk valt het wel mee:
alles wordt verdeeld over een lange tijd, de feedback die je krijgt en het uiteindelijke resultaat is het allemaal waard. Bovendien kost elke hobby geld natuurlijk

[Cyclonist]

Tof project zeg! Mooi om te zien hoe je alles van tevoren uitdenkt en met zo'n precisie aan het werk bent, ik weet daarom zeker dat dit een mooi project gaat worden. Als ik die werkplaats van je zie met al dat materiaal, begin ik toch wel een beetje jaloers te worden Ik neem aan dat je dankbaar gebruik mag maken van paps materiaal?

[tomcat175]

mn pa is de onhandige hier in huis eigenlijk
Mijn werkbank heb ik vroeger zelf in elkaar getimmerd, en de kastjes waar mijn materiaal in ligt heb ik gemaakt met een plannetje (gamma of ikea) enkele machines zoals cirkelzaag, bandschuurmachine en frees heb ik over de jaren heen kunnen kopen via via aan een goedkopere prijs

Verder is mijn ma ook wel handig, maar die kent dan weer niet zoveel van hout of metaal

[ Voor 5% gewijzigd door tomcat175 op 01-03-2009 12:48 ]

[Anoniem: 291785]

Cyclonist schreef op zondag 01 maart 2009 @ 12:32:
Tof project zeg! Mooi om te zien hoe je alles van tevoren uitdenkt en met zo'n precisie aan het werk bent, ik weet daarom zeker dat dit een mooi project gaat worden. Als ik die werkplaats van je zie met al dat materiaal, begin ik toch wel een beetje jaloers te worden Ik neem aan dat je dankbaar gebruik mag maken van paps materiaal?

Bij mij is dat wel zo

[Cyclonist]

tomcat175 schreef op zondag 01 maart 2009 @ 12:47:
mn pa is de onhandige hier in huis eigenlijk

Haha oké, dat is hier thuis ook zo Ik heb zelf ook dingen als decoupeerzaag, boormachine, schuurapparaat en dremel gekocht, maar dat heb ik inderdaad ook niet even in een weekje aangeschaft. Leuk dat je zo je eigen werkplaats(je) aan het opbouwen bent, en dat je alles natuurlijk goed gebruikt! Dat schiet er bij mij de laatste tijd wat bij in, zoals ik al eerder hier las kan je studie inderdaad voor de nodige bouw-vertraging zorgen

[tomcat175]

Ik ben nog even bezig geweest met de plaatjes te zagen.
Daar kruipt heel wat werk in merk ik



Na wat lichtjes opschuren



Begonnen met de plexi















Na heel wat zagen



Preview - grof:


Daarna heb ik nog even gespeeld met het zaagmeel van de plexi.



(leek me nog leuk om daar iets mee te doen later )
Dit was het weer… nu verder doen met schoolwerk


groetjes

[Anoniem: 231912]

Vooral die laatste foto is supermooi leuk idee.

[Puffie]

Echt waar man, je oog voor detail en je vastberadenheid, die gaan je nog ver brengen in de wereld
Ik heb nauwelijks woorden voor je prachtige werk, en dat al op 17-jarige leeftijd

[tomcat175]

hehe hartelijk dank !!
Gelukkig lukt het nu nog redelijk goed op school ... anders moet ik wat meer tijd steken in men studies - maar zolang dat positief blijft ga ik liever wat modden

ik denk dat ik nog wat sfeer foto's ga maken (zoals goed voor een wallpaper) van dat zaagmeel

[xPhantom]

die laatste foto is inderdaad best mooi
Er zit ook zoveel detail in

[tomcat175]

bedankt
Ik heb er even de witte plexi bijgenomen.
Deze zaag ik zodat er allemaal balkjes overblijven. Die balken worden dan horizontaal over de hele lengte geplakt…







De balken zijn wat langer zoals je ziet. Ik ga ze later nog korter maken.







De zaagsnede is heel fijn, maar nog niet fijn genoeg.
De balken zullen verlicht worden, en de kanten hiervan zullen oplichten. Daarom schuur ik ze nu met een grove korrel en daarna met een fijne korrel.



Schuren die handel !



Nu weer witte plexi zoeken om verder te werken

[teamacc]

Als je het nog even nabewerkt met koperpoets, dan is het gewoon doorzichtig. Het is even werk, maar koperpoets werkt echt.

[tomcat175]

Ik denk dat het net niet doorzichtig mag worden, want dan licht het niet meer zo fel op denk ik.

[Anoniem: 293178]

Ik denk dat hij er led's onder wilt zetten en dan dat de balk gelijkmatig verlicht word. zodat je een nette verlichte balk krijgt.

[Hrugnir]

hoe krijg je het voor elkaar om zulke dunne fragiele stukken plexi te zagen? heb je dat ook met de cirkelzaag gedaan? nog bepaalde trucs voor? wel een leuk idee van die kleine balkjes zo! succes met je build!

[Anoniem: 290406]

LlamaWereldOver schreef op maandag 09 maart 2009 @ 22:11:
hoe krijg je het voor elkaar om zulke dunne fragiele stukken plexi te zagen? heb je dat ook met de cirkelzaag gedaan?

Daar ben ik ook wel benieuwd naar, bij mij breekt het altijd .
Mooi project deze blijf ik volgen.

Greets Aeromaxx.

[ Voor 10% gewijzigd door Anoniem: 290406 op 10-03-2009 07:31 ]

[Anoniem: 243552]

Dat gaat prima met een circelzaag hoor. Heb ik een tijd terug ook gedaan, gewoon rustig erdoorheen duwen

[BGB4rn]

@ tomcat , zaag jij dan met een stuk hout er onder oid ?

[tomcat175]

Voor plexi te zagen maak ik gebruik van een zaagblad voor aluminium te zagen. De invalzaag (cirkelzaag) zelf, stel ik in op een lage snelheid stand 2 van 6.
Bovendien heeft het zaagblad 56 tanden (denk ik) waardoor het zeer fijn zaagt.
de combinatie van de kleine tanden en de snelheid zorgt er dan voor dat de slag in het plexi niet zo zwaar is, waardoor het ook niet gemakkelijk breekt als je rustig zaagt.

Het plexi paneel krijgt ondersteuning van hout, maar het zaagblad raakt het hout net niet.

de zaagdiepte stel zo in, dat de tanden een 3tal millimeter onder de plexi uitkomen. Dan heb je het beste zaagresultaat.

ik hoop dat je het een beetje snapt

[Anoniem: 293676]

tomcat175 schreef op dinsdag 10 maart 2009 @ 10:04:
Voor plexi te zagen maak ik gebruik van een zaagblad voor aluminium te zagen. De invalzaag (cirkelzaag) zelf, stel ik in op een lage snelheid stand 2 van 6.
Bovendien heeft het zaagblad 56 tanden (denk ik) waardoor het zeer fijn zaagt.
de combinatie van de kleine tanden en de snelheid zorgt er dan voor dat de slag in het plexi niet zo zwaar is, waardoor het ook niet gemakkelijk breekt als je rustig zaagt.

Het plexi paneel krijgt ondersteuning van hout, maar het zaagblad raakt het hout net niet.
[afbeelding]
de zaagdiepte stel zo in, dat de tanden een 3tal millimeter onder de plexi uitkomen. Dan heb je het beste zaagresultaat.

ik hoop dat je het een beetje snapt

netjes bekeken om die plexie zo te zagen
dit is meestal een heikelpunt voor velen

[tomcat175]

binnekort komt er weer een filmpje, en dit keer heb ik ook wat werk gefilmd ... (waaronder het zagen)

dat terzijde, hier is nog een kleine update.

elk steuntje wordt apart gemaakt, en dus ook apart getekend.
Ik maak gebruik van een plaatje (mal) dat al vorm heeft.



zo teken ik dan 2 steuntjes op elk van de 36 alu plaatjes...



daarna ook nog op de plexi plaatjes natuurlijk



en daarna ... ben ik maar gestopt
'S avonds ben ik wel nog begonnen aan een schets voor de achterkant.
Als jullie mijn vorige mod Helghan gevolgd hebben, dan heb je ook gemerkt dat beide kanten wat aandachtspunten hadden. Bij deze constructie wil ik ook de voorkant en achterkant wat aandacht geven.

Daarom wil ik dit uitwerken: een steampunk achtige look, maar dan met de leuke kleuren van in een casino.
3 kleuren voornamelijk: de tandwielen UV oranje, de buisjes parelwit, en de rest een blauwe look met wat "statuslampjes".

nog altijd wat onduidelijk? dat kan ik begrijpen
Daarom heb ik dus alvast wat schetsen gemaakt...

[Wannial]

uber vet getekend

[BGB4rn]

kolere , dat is een hoop tekenwerk geweest , en best pro gedaan ook , hoe lang heb je er over gedaan ?

[tomcat175]

idee is gebaseerd op een level in Lemmings (ps3 spelleke met kabouters ofzoiets...).
Daar heb ik dan na enkele minuutjes al mijn eigen ideeën in verwerkt

Ik ben de tijd uit het oog verloren, de eerste foto is gemaakt op "Date/Time: 2009/03/10 @ 21:11:43"
laatste foto gisteravond: "Date/Time: 2009/03/10 @ 22:14:22"
deze morgen heb ik er ook nog een uurtje aan gewerkt (aangezien ik toch griep heb en thuis ben )

[Wannial]

lemmings is vet
die debiele mannetjes die zomaar een eind uitlopen... en zichzelf dus ook de diepte in storten

maar echt mooi gedaan... als het resultaat ook zo word...

[Grozno]

tomcat175 schreef op woensdag 11 maart 2009 @ 11:41:
idee is gebaseerd op een level in Lemmings (ps3 spelleke met kabouters ofzoiets...).

[...]

Zeg, ga je schamen

Verder laat je ook hier weer mooi werk zien, ga zo door!

[ Voor 36% gewijzigd door Grozno op 11-03-2009 12:54 ]

[brinkdinges]

Heel gaaf die tekeningen, dat zie ik graag vaker in CiP's

[YannickH]

Idd zeer mooie tekenskills
*YannickH doet alles in google sketchup e.d. *

Deze blijf ik lekker volgen, je CiP's zijn een genot om te lezen, samen met Frenkie ben je een van de weinigen waarvan ze zo relaxt weglezen

Succes ermee iig! Ben benieuwd naar de resultaten, het word steeds gaver!
