[CCIP] Elements of Fortune

[tomcat175]

Thx

Ik heb er nog enkele, ... maar hier ga ik nog niet al te veel over zeggen.

[BGB4rn]

dat wordt wel een beest zeg (groot ) maar wel leuk zo`n voetensteuntje (met schoen en al)

[teamacc]

tomcat175 schreef op donderdag 12 maart 2009 @ 22:26:
afbeelding

Voor dit metertje zou je een coolermaster Musketeer kunnen slopen en aanpassen
http://www.bouweenpc.nl/uploads/2_1169590161.jpg

[PRaGA88]

Ik zou gewoon een goedkope A of V(eentje met een-en+meter in een) meter nemen en daar een ronde case rond maken.

[Verwijderd]

Briljant werk tot nu toe, ik zal deze CCiP zeker vol verwachting in de gaten houden. Top werk!

[c0ne]

Vakwerk man, ik hoop op een update. Wat gaat nou ongeveer de hoogte worden? Als ik afga op de tekening is het bijna 2 meter

[Verwijderd]

c0ne schreef op zaterdag 21 maart 2009 @ 22:17:
Vakwerk man, ik hoop op een update. Wat gaat nou ongeveer de hoogte worden? Als ik afga op de tekening is het bijna 2 meter

2m13 als ik goed geteld heb

[tomcat175]

IETS groter



Dat kan nog veranderen naarmate het project vordert ...

Heb het weeral druk gehad de voorbije weken, maar hier en daar toch nog wat werk verricht.
De balkjes heb ik meerdere malen geschuurd, maar daar doe ik binnekort pas verder mee, net zoals de steuntjes onderaan. Reden hiervoor is dat mijn figuurzaagje weg is. Dus moet ik een nieuw gaan kopen of een ander lenen …

Daarom heb ik dus maar verder gedaan aan de kast.
Elke slotmachine heeft een bak waarin de gewonnen muntjes vallen. Ik maak deze bak ook natuurlijk, met plexi muntjes erin
Alvast begonnen aan de bak…



Ik zaag er groefjes in, zo kan ik de bodem er gewoon inschuiven (en lijmen waardoor die vastzit)



Beide kanten natuurlijk … in tegenstelling tot wat je hier op de foto ziet



Bodem erin



En vastgelijmd



Ik merk nu ook zelf wel dat ik meer met verbindingen werk met hout… en niet meer zoveel met schroefjes of nagels.
De payout bak moet ook een beetje gewicht kunnen dragen, dus maak ik er op.





Close-up vooraan



Overzicht vooraan



Aan de binnenkant zit het dan zo vast:











Hierna ben ik begonnen met een klein experimentje … kwestie dat de bak niet leeg blijft




Ik ben niet echt tevreden, het is niet rond zoals ik het wil. En de groeven van de graveerstift blijven ook duidelijk zichtbaar (zeker op close-up van camera )



Ik blijf telkens nieuwe dingen verzinnen tijdens het maken van een project, daarom zal het altijd wat langer duren dan de deadlines die ik opstel. Kwestie van veel tekenen als je je verveelt



Binnenkort weer meer

[ Voor 3% gewijzigd door tomcat175 op 21-03-2009 23:30 ]

[PRaGA88]

Zou je niet zo een schipje afplakken wat niet geschuurd moet worden en dan gewoon met 1000 er over gaan?
Of alles afplakken en dan met aceton misschien? zodat het zo troebel word? misschien aan de 2 kanten.

[okkii]

jij moet je eigen case lijn opzetten man

Iets dat simpel is ion jou ogen is onze ogen meesterwerk
Ik hou deze mod bij

[brinkdinges]

Haha die map, prachtig En als je veel muntjes wilt maken dan kun je ze beter laten laseren (zowel uitsnijden als graveren) of stickers laten printen, die op het plexi plakken en er met aceton over gaan. Maar dan moet je ze nog steeds uitzagen. Pokkewerk

Die houtverbindingen zijn erg leuk, dat is het betere houtwerk. Maar die verbinding om de bak omhoog te houden in mdf gaat denk ik niet veel gewicht kunnen houden. Zo stevig is dat spul ook weer niet.

[tomcat175]

Thx iedereen !!

voor de chips mat te maken ga ik eerst proberen met de dremel. Iets "laten doen" is niets voor mij, dus eerst ga ik de opties bekijken hoe ik het zelf het beste kan maken

In de bak komen alleen chips te liggen
momenteel kan ik (zonder lijm of dergelijke) mijn freesmachine laten rusten op de bak zonder dat hij doorbuigt of kraakt ofzo, dus ik denk dat chips hem ook wel zullen houden.

Nu ben ik alleen aan het twijfelen of ik alleen maar oranje chips ga gebruiken, of ook andere kleuren - hmm

[Vortex_be]

brinkdinges schreef op zondag 22 maart 2009 @ 01:04:
En als je veel muntjes wilt maken dan kun je ze beter laten laseren (zowel uitsnijden als graveren) of stickers laten printen, die op het plexi plakken en er met aceton over gaan. Maar dan moet je ze nog steeds uitzagen. Pokkewerk

Tomcatt doet liefst alles zelf kheb zijn project al live zien staan en het ziet er nu al groot uit. Maar het maakt em niks uit of hij er lang aan moet werken of niet. Gelukkig mag het resultaat er altijd wel zijn.

[tomcat175]

ah ja ... ik ben ook nog aan een filmpje bezig - maar dat kan nog even duren eer dat dat af is

[brinkdinges]

Vortex_be schreef op zondag 22 maart 2009 @ 01:42:
[...]


Tomcatt doet liefst alles zelf kheb zijn project al live zien staan en het ziet er nu al groot uit. Maar het maakt em niks uit of hij er lang aan moet werken of niet. Gelukkig mag het resultaat er altijd wel zijn.

Je zou de linkjes in mn sig eens aan moeten klikken, dan merk je wel dat ik ook het liefst alles zelf doe Dit soort dingen zelf doen is gewoon lastig en graveren gaat gewoon bijna nooit netjes. Ik heb nog geen spiegelmod gezien die er van dichtbij netjes uitzag iig.

[SouLLeSSportal]

Hoe zaag je die chips uit? een 7 gatenboor moet prima werken toch en dan heb je als het goed is perfecte rondjes, hetzij met een gat erin anders moet je kijken of je een draaibank kan gebruiken. Andere optie een staaf plexi gebruiken en daar de rondjes vanaf zagen, met als risico dat ze niet helemaal hetzelfde zijn qua dikte.
Als je ze echt mooi wil hebben lijkt me het beste een mooi voorbeeld te maken zoals je nu al hebt qua wat erop moet komen en daarmee naar een professioneel bedrijf gaan om het te laten maken. Ik snap dat je ze zelf wil maken maar het is wel een redelijk klein onderdeel van je project. Soms moet je gewoon dingen uitbesteden wil je het echt goed hebben

Maar goed, het is jou project uiteraard!

[Verwijderd]

SouLLeSSportal schreef op maandag 23 maart 2009 @ 11:16:
anders moet je kijken of je een draaibank kan gebruiken.

[Wijsneusmodus]
hoe wil je die gaan inspannen dan?

Een stuk rond plexi pakken en afsteken kan natuurlijk wel, (maar dan is hij al rond )
[/Wijsneusmodus]

Mooi project! tekeningen zijn ook erg mooi geworden. Keep it on!

edit:

Om die krassen achter je 'zevens' weg te halen mischien een idee:
Afplakken en stralen? het laat een matte look achter op plexiglas. Afplakken met ducttape en stralen op 5bar. het gepriegel met ducttape is natuurlijk wel Kl*te op zo'n klein stukje plexi.

[ Voor 25% gewijzigd door Verwijderd op 23-03-2009 12:55 ]

[MrDummy]

Fijne houtwerk met MDF is af te raden. Gebruik hier gewoon hout voor. MDF breekt vrij snel als het dun wordt.
MDF is goed voor de grote oppervlaktes, maar fijnere hoekjes, inkepingen dicht bij de uiteindes of randen, dat is juist niet geschikt voor. Het zal snel afbreken of splijten. Triplex mag ook. MDF is namelijk geperst én gelaagd hout, denkbaar als karton. Het komt dus weer los.
Modelbouw doet het ook met puur hout of triplex. Zelden met MDF.

En laat je lekker brainstormen...

[ Voor 9% gewijzigd door MrDummy op 23-03-2009 16:20 ]

[Mike2k]

Zou je die 'chips' niet met een negatieve verwarmde stempel kunnen maken ?

[Frenkie123]

En standaard pokerchips een beetje modden ? Kosten geen drol op ebay.

[tomcat175]

Zo klein schuren ... daar begin ik niet aan... maar ik heb wel een ander stiftje op men dremel gezet, en dit gaf al een iets beter resultaat voor het middelste rondje. Maar dan kan ik de nauwkeurigheid wel vergeten.



Draaibank, heb ik (nog) niet (voor de komende jaren )

aceton is ook moeilijk om dat dan in een mooie vorm te krijgen, maar wel een goed idee thankyou

Als ik een stempel zou gebruiken, dan zou ik de stempel ook al moeten maken... wel een goed idee - ik denk er zeker eens over na ! thx

Ik zou het liefst hebben dat de chips oplichten onder UVlicht, en die zijn er op ebay niet denk ik Wel een goed idee !

ik heb inderdaad een gatenboor gebruikt Voor enkele euro's heb ik ze even uit de winkelrekken genomen.

Vervolgens heb ik er wel een bout in gedraaid, zodat er geen gat in het midden staat. Dit volledig vastgemaakt zodat het er eigenlijk niet meer uitgaat (zorgen voor later)





Ik heb er al een heel deel, maar toen ben ik toch maar gaan slapen



allemaal heel erg bedankt voor de hulp en reacties!!!

[brinkdinges]

Ja zou kan het natuurlijk ook, had die optie ook nog niet bedacht. Het resultaat van het graveren is alleen nog steeds niet echt je van het

[ThinkPad]

Je zou ook nog kunnen kijken naar het laten laseren van je plexiglas.

Ik weet alleen niet hoe duur dat is.

Maar dan moet je zelf ook nog een CNC file o.i.d. aanleveren denk ik.

[Hrugnir]

ondanks dat het met een camera close-up niet echt denderend is zou het in een bak met nog 10 andere chips toch een heel mooi resultaat geven hoor en dan zie je echt niet dat ze niet allemaal gelijk zijn.

Wat mij betreft doe je het allemaal heel netjes hoor je post een resultaat waar anderen misschien trots op zijn en je zegt dat je het er niet uit vind zien en dat het beter moet ik ben benieuwd naar je eindresultaat!

zou je niet een soort sjablonen kunnen maken voor het graveerwerk? als je bijvoorbeeld een dremel hebt die je icm een bovenfrees adapterstuk gebruikt en je hebt zelf net heel nauwkeurig van aluminium een klein malletje gemaakt waarna je met een grovere graveerstift alleen nog maar 'binnen de lijntjes' hoeft te blijven dan zou dat misschien ook wat kunnen oplossen?

[SouLLeSSportal]

LlamaWereldOver schreef op donderdag 26 maart 2009 @ 22:22:
ondanks dat het met een camera close-up niet echt denderend is zou het in een bak met nog 10 andere chips toch een heel mooi resultaat geven hoor en dan zie je echt niet dat ze niet allemaal gelijk zijn.

Wat mij betreft doe je het allemaal heel netjes hoor je post een resultaat waar anderen misschien trots op zijn en je zegt dat je het er niet uit vind zien en dat het beter moet ik ben benieuwd naar je eindresultaat!

zou je niet een soort sjablonen kunnen maken voor het graveerwerk? als je bijvoorbeeld een dremel hebt die je icm een bovenfrees adapterstuk gebruikt en je hebt zelf net heel nauwkeurig van aluminium een klein malletje gemaakt waarna je met een grovere graveerstift alleen nog maar 'binnen de lijntjes' hoeft te blijven dan zou dat misschien ook wat kunnen oplossen?

op zich goed idee, je blijft iig wel binnen de lijntjes "kleuren" iig bestaan er bovenfrees stukjes voor een dremel? weer wat geleerd.

[Hrugnir]

ja voor ongeveer 40-50 euro hebben ze die soms liggen bij bouwmarkten, vaak of de bovenfrees of de tafelfrees.

Ze zijn allebei van heel licht plastic en lang niet zo degelijk als een echte bovenfrees maar alle functies zitten er toch wel op(denk aan vastschroeven op eeb bepaalde stand en een maximale diepte instellen en geleiders).

verder is etsen misschien een idee?

[Pixxel]

Is het misschien niet een idee om uit plakfolie een mal te snijden, en vervolgens te gaan graveren? Of gebruik te maken van een niet al te krachtige zandstraler als de mal erop zit? Misschien dat een beetje schuren dan al het gewenste effect kan geven!

[tomcat175]

allemaal erg bedankt voor de reacties, info en tips

Eerst en vooral heb ik nog wat verdergeklungeld met een mal te maken. Deze mal maak ik uit alu.
Ik heb wel een heel aantal problemen gehad... dat zie je in de foto's wel

muntjes zagen doe ik dus met een gatenboor/klokboor ... dit schiet er nog van over ...



Voorlopig ga ik ook niet meer te veel moeite doen om de muntjes uit te boren, het is evengoed nog altijd maar een kleine extra waar ik niet al te veel moeite in wil steken.





















Wat ga ik nu eerst nog proberen: de mal aanpassen en bijwerken, zodat de 777 beter wordt, en zodat de tekens beter uitgelijnd zijn tov het middenpunt van de chip.

Als dat dan nog tegenvalt, dan ga ik er eentje maken uit sterk papier ... en als het dan nog niet lukt - dan laat ik het liggen tot later (aangezien het dus toch maar een extra is, en niet essentieel voor de kast)

ik ben wel wat eigenwijs, maar nogmaals bedankt voor de tips - ik hou er zeker rekening mee !!

[Verwijderd]

Ziet er prachtig uit!
En zeer gedetailleerd.

[Hrugnir]

ik vind het er ook prima uitzien hoor! niet teveel meer aan doen en gewoon verder gaan met je casebuild! zoiezo niet teveel op 1 ding concentreren want misschien verzin je daar later nog wel iets veel beters voor!

[tomcat175]

thx ! - ik ga nu inderdaad verder met de build ...
om het muntjes hoofdstuk voorlopig af te sluiten nog 3 foto's
(info: ik heb de mail wat aangepast zodat de harten, schoppen, klaveren, ruiten iets duidelijker zijn)







enkele mislukt, maar ik ga me er geen zorgen meer over maken

[danielkraak]

Wow, daar ben je wel even zoet mee geweest. Ik vind ze aardig gelukt, aangezien graveren ontzettend lastig is.

[SouLLeSSportal]

Dat ziet er goed genoeg uit toch? en die mislukte moet je gewoon ff bijwerken, moet niet zo moeilijk zijn.
Iig goed resultaat zo!

[Frank!in]

Ziet er zeer goed uit! Ga zo door. Zal namelijk graag weer wat nieuws van de case willen zien^^

[Verwijderd]

is dat niet een ontzettend #%@^#@ werkje. Ik zou daar echt na 2 stuks al zat van zijn. Maar het is echt al heel mooi, ik wou dat ik tijd had voor mijn mods

[Frenkie123]

Nou Tom, toen ik de foto van de gatenzaag zag waar je de bout doorheen had gedaan, schrok ik wel even. Dat kán nooit goed gaan. Je hebt toch een hele hoop chips ermee losgekregen vóór hij om je oren vloog De oplossing met de mal voor het stralen heb je echt heel handig aangepakt, petje af hoor !

[tomcat175]

Vakantieverslag: dag 1 & 2

Dag 1: veel weggeweest, ’s avonds toch nog wat kunnen tekenen.







Vandaag (zaterdag) heb ik dan geprobeerd om dit te maken.
Ik werk met aluminium, weer wat nieuws voor mij

Eerst en vooral plaatje gezaagd.



Plooien doe ik met de handen, hamer en wat klemmen
Daarom heb ik wel wat blutsen, maar die schuur ik nadien allemaal gelijk.

Het gaat waar de lucht in zal komen:







Die dunne kant plooien ging moelijk- maar moeilijk gaat ook !



De kleine randjes omplooien gaat bijna niet … daarom heb ik met de dremel een gleufje geslepen – en dan gaat het al plooien al beter





Daar komt dan een plaatje op, en op dat plaatje hangen de koelers en de plexi aan vast.













Hierna begonnen met zagen, langs de lijn … daarna met de vijl tot op het lijntje en geschuurd.



Een koeler die ik toevallig nog had liggen … moet wel de andere richting uit maar dat maakt voorlopig niets uit











Ik zou dus een witte koeler willen, daarom ook een zwart-wit foto gemaakt



De volgende dagen ga ik hieraan dus verder werken, de plexi moet er nog onder ; de zijkanten nog afgewerkt – en iets maken zodat er een luchtfilter voor kan.
Schuren en polijsten is voor later, als ik eens iets polijstachtig ter beschikking heb ^^

[BGB4rn]

ziet er netjes uit , ik heb ook zo`n coolermaster fan, vindt de led's alleen zo stom gepositioneert, zit je een film te kijken zit je met die lichtjes in je ogen , maar daar heb jij ws geen last van aangezien ze heel anders in je case worden/zitten gepostitioneert.

[Krentenbol]

BGB4rn schreef op zondag 05 april 2009 @ 01:05:
ziet er netjes uit , ik heb ook zo`n coolermaster fan, vindt de led's alleen zo stom gepositioneert, zit je een film te kijken zit je met die lichtjes in je ogen , maar daar heb jij ws geen last van aangezien ze heel anders in je case worden/zitten gepostitioneert.

En omdat hij andere fans gaat gebruiken uiteindelijk
Je tweede plaatje moet je nog evenin IMG-tags zetten, staat nu alleen een linkje
Verder ziet het er mooi uit Ga je dat alu op de één of andere manier ook nog laten glimmen?

[tomcat175]

bedankt

ik ga inderdaad andere fans gebruiken, en ik moet ze ook omdraaien eigenlijk, want op deze manier is het geen intake maar een outtake geworden

idd, De bedoeling is om het te laten blinken later

[Frenkie123]

Heel knap gemaakt dat doosje. Plaatwerken gaat je heel goed af. +1 rep.

[KabamAppien]

Serieus, daar heeft veel werk ingezeten

[Hrugnir]

je hebt echt oog voor detail zeg! vind goed van je dat je zo makkelijk met materialen experimenteerd! zit er zelf ook een beetje tegenop te kijken in mn toekomstige casebuild(lees spullen zijn nog niet binnen)

[tomcat175]

Bedankt
Verslag dag 3 en 4

Om de plexi rand te maken rond de koeler, heb ik eerst een plankje plexi gezaagd, en de schroeven vastgezet.
Dan zaag ik tenminste goed



De gaten uitgezaagd en veel moeten vijlen, zodat alu en plexi gaten even groot zijn.







Op deze manier zie je nog een randje van de plexi aan de buiten… dat wil ik niet hebben, dus moet er wat vanaf gezaagd.





Ook wat van het alu afslijpen, want het past nog niet





Zo past ie al wat beter

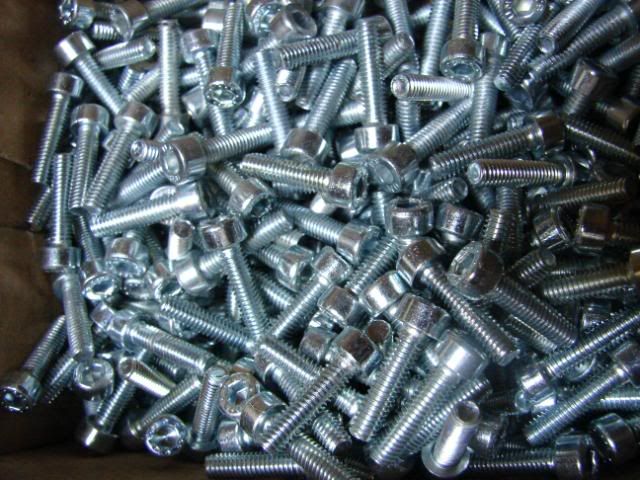

Ook nieuwe boutjes gekocht. M4 inbus – dan kan ik het ook nog eens mooi bevestigen





Daarna nog alles opschuren



Ook de zijkanten moeten worden dichtgemaakt, hout leek me het gemakkelijkste – dus dat heb ik dan ook maar gedaan





- tot hier laat ik het, de kleuren binnen, en afwerking van buiten (zoals polijsten doe ik later) Dan kan ik ook de juiste koelers bevestigen en in de kast plaatsen





hmm veel meer chips nodig
Morgen weer aan iets nieuws beginnen, bodem of harde schijven waarschijnlijk ...

[danielkraak]

Hoe zet je die schroefjes vast? Met boutjes, of heb je schroefdraad getapt?

Die luchtinlaat is trouwens al erg mooi. Met aluminium ben je ook erg goed.

[artificial_sun]

tomcat175 schreef op zaterdag 04 april 2009 @ 23:59:
Vakantieverslag: dag 1 & 2

Ik zou dus een witte koeler willen, daarom ook een zwart-wit foto gemaakt

Leuke mod, ik volg hem al een tijdje (in stilte)
Maar ik dacht zal eens inspringen.

Als je fans met witte bladen wilt kan ik je Tacens aan raden. Zwart huis met witte bladen. mogelijk met wit licht. Tacens Ventus Ice Review Mooie fans en lekker stil

Keep up the good work

[BGB4rn]

oooh wat ziet dat er weer fantastisch uit zeg schitterend ook dat stuk plexi bij die fan doos, komt daar trouwens nog een lichtje in of niet ?

[Hrugnir]

mn broertje heeft ook tacens alleen kan ik niets zinnigs zeggen aangezien zijn gpu koeler een standaard 1950 pro koeler van sapphire is en je de stofzuiger niet eens kan horen door dat ding..

hoe zaag je zo netjes rondjes in plexiglas zeg? ik kan me nog herrinneren dat ik het wel eens in mdf voor een speaker geprobeerd heb(jaren terug) en dat het me voor geen meter lukte

[tomcat175]

Voor schroefdraad te tappen is het iets te laat, daarom gebruik ik bij deze nog boutjes.
Ik heb ook niets voor draad te tappen, dus ik zal nog even met boutjes mogen werken

Die tacens ventilators zien er inderdaad heeel mooi uit, thx !

De plexi wordt verlicht met oranje LEDs zoals ik gebruikt heb in mijn vorige mod
hopelijk geeft dat een mooi resultaat

[Deen1366]

ziet er zeker allemaal mooi uit

als je Tacens fans wilt moet je idd voor de Ventus serie gaan, ik heb er 4 in me kast hangen en ze zijn alleen te horen op volle snelheid, op 80 procent al niet meer

[artificial_sun]

tomcat175 schreef op maandag 06 april 2009 @ 20:38:
Voor schroefdraad te tappen is het iets te laat, daarom gebruik ik bij deze nog boutjes.
Ik heb ook niets voor draad te tappen, dus ik zal nog even met boutjes mogen werken

Die tacens ventilators zien er inderdaad heeel mooi uit, thx !

De plexi wordt verlicht met oranje LEDs zoals ik gebruikt heb in mijn vorige mod
hopelijk geeft dat een mooi resultaat

Tapjes voor schroefdraad zijn niet zo duur, maar als ik zie wat je allemaal hebt zit er al wat geld in gereedschap, en de kunstwerken natuurlijk,

Met de witte fans en oranje ringen krijg je denk ik een gaaf effect

offtopic:
mijn Tacens kast met 400mm fan ga ik binnekort ook modden, het wordt dan ook een Ice model

[tomcat175]

Verslag dag 5 – 9

Heel druk gehad, daarom niet geweldig goed kunnen doorwerken.
Maar ik heb toch alweer een heleboel foto’s gemaakt.

Wat inkopen gedaan…



Nog meer inbusboutjes _M4

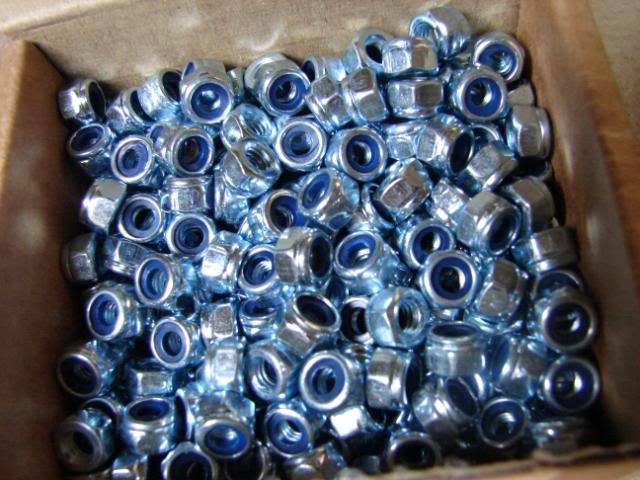

borgmoeren _m4, voor op de inbusboutjes :p

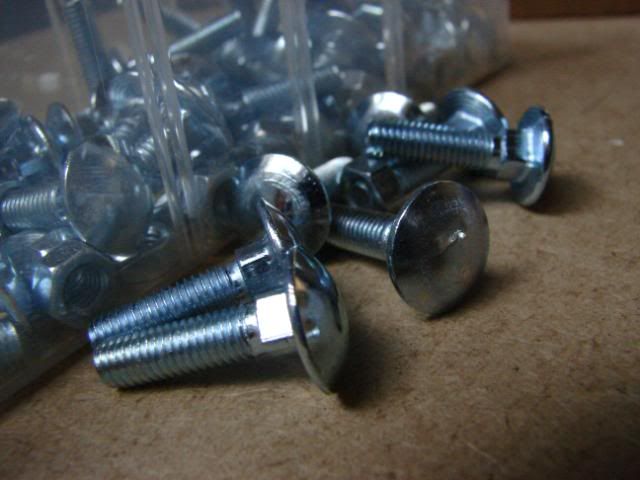

Slotbouten die ik al had – om de plexi buiten de case vast te maken _M5

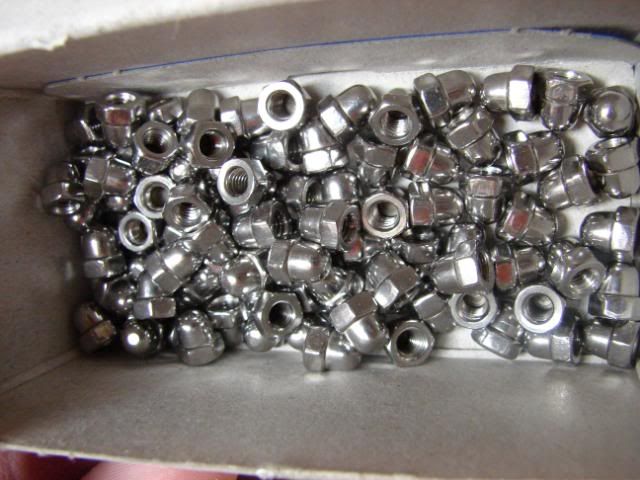

Dopmoeren die daar weer op passen… _M5

Daarna nog op zoek geweest naar een stappenmotor die ik 2 jaar geleden heb gekocht…. Toen wou ik namelijk al beginnen aan deze mod, maar had ik nog niet genoeg ervaring om aan zoiets te beginnen



Er is veel mooi weer geweest – lekker buiten werken dan maar
De bodem met de wielen zet ik even aan de kant, voor dat ik dat deed heb ik wel nog eventjes de plamuur geschuurd zodat de schroeven niet meer zichtbaar zijn (als er verf op zit)





Even aan de kant gelegd… en begonnen aan het window in de bodem.
Potlood gebruikt





Zagen en schuren (sorry voor de verschillende lichtinval op de foto’s, camera stel ik telkens anders in ^^ )



In de case





Geen zin gehad om nog eens naar de winkel te gaan. Dus begin ik aan de harde schijven! Ik ben van plan om er 3 in te plaatsen, eentje van 10.000 toeren, en twee andere zoals die green series van WD. (is het idee, of ik dat er ook werkelijk in kan steken hangt van het budget af)



Om de bogen mooi te maken, moet ik ze maken met een passer.
Een passer, in de winkel vind je geen passers met een straal van een halve meter. Dus heb ik er maar zelf eentje gemaakt



Zo gaat dat wel ^^



Ik wist niet welk materiaal te gebruiken, maar aangezien de plexi gemakkelijk te buigen is, heb ik dus maar voor de witte plexi gekozen.
De mal op papier is uitgeknipt en heb ik daarna op de plexi afgetekend…









Zagen met decoupeerzaag lukt de laatste tijd goed… de 3 behuizingen zijn bijna allemaal gelijk (grof gezaagd, zonder bij te schuren/vijlen)



De harde schijf moet ik dus plooien, om dat mooi te doen, heb ik een mal uit hout gemaakt.





2 komen niet overeen met de hoogte van de harde schijf, dus nog eentje bijgemaakt



Deze 3 losse stukken heb ik met nagels op elkaar geklopt, en nadien de randen even geschuurd zodat de 3 helemaal gelijk waren.
Om de randen af te ronden, heb ik eerst met de bovenfrees geprobeerd. Dat was lang niet genoeg, daarom heb ik de rest manueel met de beitel gedaan ( beitel FTW ! )


(Links is frees … Rechts is bewerkt meet houtbeitel)


Nog een foto:

Hierover kan ik dan hopelijk het plexi mooi plooien.





Om de harde schijf vast te zetten ga ik gebruik maken van lange schroefjes die ik nog niet heb … xD Deze moeten vast worden gemaakt met op rubbertjes zodat dat wat dempt. De volledige behuizing wordt dan ook nog eens met foam bevestigd, zodat de harde schijf niet al te veel hoort.

Gaatjes boren





Past redelijk goed, groter boren met verbetering van de gaatjes.

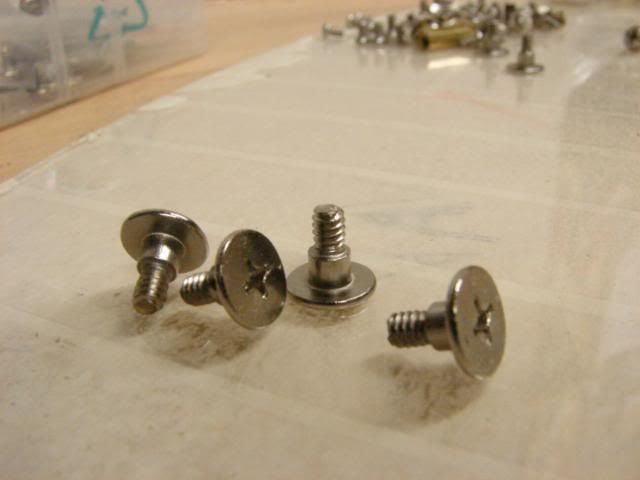

In mijn CM cosmos gebruik ik deze leuke schroefjes klik*.

Er moet ook lucht aan kunnen… Een opening moet dat verhelpen hopelijk

Snel wat geschetst – gelukkig snel tot inkeer gekomen en gebruik gemaakt van de lat







Via de mal weer afgetekend op de plexi.



En tot zover ben ik momenteel gekomen.





Imagine that with colors and details
PS: sorry voor de taalfouten - die lees ik nooit na

[BGB4rn]

geweldig, en die passer ook, ga zo door

[PRaGA88]

Zo vet hé.

[Hrugnir]

je bent wel heel creatief met al je oplossingen en volgens mij neem je ook erg veel tijd in het bijveilen en bijsteken van je zaagwerk, correct? die passer is best grappig verzonnen zo wij nemen op school vaak een smal dun latje waar we 2 of meer gaten in boren zodat he het ene uiteinde ergens in spijkerd en de andere gaten kan je je potlood inleggen. Maar jou passer kan je nog verstellen

heb je erg al wel over nagedacht dat als je nou toevallig zo'n harde schijf zou kopen die zonder aanleiding altijd 70 graden wordt dat je acryl hdd behuizing daar dan niet heel blij mee is?

verder zou ik het wel interessant vinden wat voor gereedschappen je nou allemaal precies gebruikt (aangezien jij thuis zoveel tot je beschikking hebt) ben ik nieuwsgierig naar

[diedazz]

LlamaWereldOver schreef op zondag 12 april 2009 @ 08:35:

heb je erg al wel over nagedacht dat als je nou toevallig zo'n harde schijf zou kopen die zonder aanleiding altijd 70 graden wordt dat je acryl hdd behuizing daar dan niet heel blij mee is?

Plexi of acryl smelt pas > 100° als ik mij niet vergis. iets van rond de 160 maar ben er niet zeker van.


En tomcatt: mod steady kwijl heavy he

[brinkdinges]

LlamaWereldOver schreef op zondag 12 april 2009 @ 08:35:
heb je erg al wel over nagedacht dat als je nou toevallig zo'n harde schijf zou kopen die zonder aanleiding altijd 70 graden wordt dat je acryl hdd behuizing daar dan niet heel blij mee is?

verder zou ik het wel interessant vinden wat voor gereedschappen je nou allemaal precies gebruikt (aangezien jij thuis zoveel tot je beschikking hebt) ben ik nieuwsgierig naar

Zoals al gezegd smelt plexi echt niet zo snel En je hoeft niet veel gereedschap te hebben om iets moois te maken, al is het natuurlijk wel een stuk handiger. Waterkoud maakte zijn AlumaxX met een vijl en een figuurzaag

[tomcat175]

hehe thx !, ik ben niet zo bang dat de acryl smelt ... (misschien omdat mijn harde schijf nooit boven de 40° komt? ik weet het niet ^^ we zien wel) . Eventueel kan ik op de chipjes die warm worden nog altijd kleine heatsinks plaatsen, alhoewel heel de schijf opwarmt kan het dan misschien toch helpen ^^

Van gereedschap heb ik inderdaad wel wat (invalzaag=cirkelzaag, decoupeerzaag, dremel, bovenfrees, driehoekschuurmachien, bandschuurmachien, wat handzagen, houtbeitels. En binnekort een nieuwe figuurzaagmachien )

Argh ... het is misschien wel veel, maar het wipzaagje van de Aldi blijft ondanks mijn gekke toeren nog altijd meewerken net zoals dremel en... - waar ik het meest tevreden over ben is mijn bandschuurmachien en invalzaag (festool) maar die kostten ook wel wat meer geld

EDIT: idd Brinkdinges, het is allemaal handig, maar uiteindelijk moet je het toch allemaal mooi afwerken met schuurpapier en de vijl

[ Voor 8% gewijzigd door tomcat175 op 12-04-2009 11:05 ]

[brinkdinges]

Grappig, jij hebt echt vooral gereedschap voor houtbewerking, ik niet bepaald Al mis ik van dat rijtje alleen de bovenfrees (heb een tafelcirkelzaag kunnen kopen voor een prikkie, maar waar moet ik die dan weer neerzetten? ). Ik herken het verhaal over dure machines wel, de Makita accuboor bevalt veeel beter dan die van de aldi. Die dingen zijn hun hogere prijs meer dan waard, zeker omdat je er vele jaren gebruik van kunt maken.

Schuurpapier en vijlen kun je nooit teveel hebben, al komt het hier al aardig in de buurt

[Hrugnir]

zo'n schuur wil ik ook wel op school heb ik echter toegang tot: alles wat je maar voor houtbewerking kunt bedenken alleen aluminium en acryl bewerken en afwerken gaat daar een beetje tegenvallen

maar ik begin toch wel erg beniewd te worden naar het totaalbeeld en trouwens mooi zo dat de warmte geen probleem gaat zijn is wel een mooi ontwerp namelijk

[Towser]

Mooi gedaan die behuizingen voor je HDD, maar als je daar een 10.000 rpm'ertje in zet, wordt ie dan niet veel te heet? Want dat hoekje wat er uit is voor de koeling lijkt mij niet echt voldoende?

[BGB4rn]

ik vraag me af of 10k disks uberhaupt nog nuttig zijn, ssd's zijn veel stoerder en ook niet meer zo duur

[tomcat175]

eventueel een SSD voor de windows, en 2 eco schijven voor de opslag ... beetje grappig als je er bij nadenkt, eco schijven voor minder CO2 - terwijl heel het spel veel verbruikt (tov gewone pc)

Deze leek me eerst wel leuk als opstartschijf


@ LlamaWereldOver
Dat is handig als je op school gebruik kan maken van materiaal, bij mij op school ligt misschien één schroevendraaier

[Towser]

tomcat175 schreef op zondag 12 april 2009 @ 20:25:
Deze leek me eerst wel leuk als opstartschijf
[afbeelding]

Ziet er wel leuk uit die raptorx ja, maar jammer dat hij qua prestaties al weer een tijdje verouderd is vanwege de komt van de velociraptors en zoals je zelf al noemde, SSD's.

Maar ik weet ook niet of je echt voor brute performance wil gaan in deze kast, dat is natuurlijk niet waar het uiteindelijk allemaal om draait hierbij.

[tomcat175]

Okee, het vervolg op de vorige (zoals normaal)

Eerst en vooral: behuizing van harde schijven is redelijk traag gegaan, of toch trager dan ik dacht. Daarom kan ik het niet meer in één update kwijt…

De 3 behuizingen zijn gezaagd en getekend, klaar om te verbuigen.



Dat ging redelijk goed met de mal, al heeft mijn ma moeten helpen om het vast te houden

Eerste keer dat er met deze case iemand RL helpt… deed wel eventjes raar







Plooien werd te warm, daarom zijn handschoenen altijd handig ^^

Daarna 3 harde schijven gepast, en … ja het past natuurlijk



De boven en onderkant zullen worden afgewerkt met alu en plexi. Hier zie je al wat reepjes plexi.



Deze ga ik niet aan elkaar plakken, maar tegen elkaar klemmen met wat ijzertjes. Zo kan het nadien nog altijd uit elkaar.

Daarom had ik de keuze uit deze 3


Ik heb de 2de gekozen, 4 boutjes (wel inbus, ipv deze moertjes)
Dus … om de boven en onderkant aan elkaar te klemmen moest ik dus ijzertjes maken.









De plexi kon nog altijd verschuiven, daarom ga ik op de buiging zelf ook nog 2 boutjes draaien. (je ziet later wel wat ik bedoel )





Ook heb ik extra gaatjes gemaakt, hierin komen LEDs die de oranje plexi zullen oplichten.





Dan heb ik in dezelfde vorm een reepje alu gezaagd, deze uitgelijnd met de plexi – zodat de gaatjes van de boutjes overeenkomen.





Van de LEDs en ijzertjes zul je dus niets zien (als je de tape voorstelt als verf )

Binnenkant nogmaals:


De harde schijf gaat er niet in op deze manier. Reden: boutjes te lang – oplossing: inkorten (ja inderdaad, allemaal apart met een klein dremelschijfje)




Nu de vorm eindelijk goed zat, en de bevestiging in orde, kon ik de randen gelijk gaan schuren.





Dit nam enorm veel tijd in, dus heb ik er momenteel nog maar één klaar (qua vorm)
Voor wat afwisseling ben ik dan maar aan de bevestiging begonnen.
Sorry als je vind dat ik teveel tegelijk doe …. Maar zo werk ik nou eenmaal









Voila, een goed voorbeeld





Wat heb ik tussendoor nog gedaan?
Voorbereiding op de binnenkant… Aan de binnenkant komt alu, gepolijst of gebrushed -dat weet ik nog niet.
Om dit te bevestigen, gebruik ik weer inbus boutjes. De moertjes daarentegen mogen niet zichtbaar zijn, of storen voor de plexi aan de buitenkant.

Euhm … een foto ter verduidelijking:



De “layer” van dat MDF ga ik dus nu doorzeven




Kleiner gaatje in een groter gaatje, zo verzink ik de moertjes.





Binnenkant:



En als laatste weer nieuw speelgoed.
Een tijdje geleden heb ik de figuurzaagmachine terug gegeven die ik had uitgeleend. … heb er mezelf dus eentje gekocht.



Oh … ik werk niet altijd alleen



Cheers

[BGB4rn]

serieus, gozer waar heb je dat geleerd joh ziet er zoo strak uit allemaal

[brinkdinges]

Dat is wel weer heel mooi ja Plexi bewerken gaat je zo te zien ook prima af, behoorlijk netjes gedaan met het buigen van die HD behuizing.

[ReseTTim]

tomcat175 schreef op donderdag 23 april 2009 @ 22:43:
Voila, een goed voorbeeld

[afbeelding]

damn wat slick
ga zo door ben benieuwd naar het eind resultaat..

[Frenkie123]

Zeer mooi werk aan de HDDs. Meesterlijk! +1

[ExPlanE]

Super gruwelijke HDD Cases! Echt heel mooi gedaan. Alles ook super strak afgewerkt, dat moet zenuwslopend zijn geweest. Ik heb dr althans geen geduld voor. Respect hoor . Succes nog met je project , ik ga hem in ieder geval in de gaten houden.

[Verwijderd]

Het buigen is zo te zien erg goed gelukt, als het zo doorgaat wordt het echt een pracht machine.

Hoeveel gaat je dit wel niet kosten...

[brinkdinges]

Over het algemeen zijn de kosten van een project niet erg belangrijk, en je hebt er ook weinig aan als je het weet. Je weet dan alleen wat iemand voor zijn hobby over heeft, om een kunstwerkje te maken, een uiting van creativiteit, een uiting van vakmanschap. Ik vind het geldbedrag in ieder geval niet belangrijk, daarom houd ik het ook niet bij

[tomcat175]

brinkdinges schreef op zondag 26 april 2009 @ 12:19:
Over het algemeen zijn de kosten van een project niet erg belangrijk, en je hebt er ook weinig aan als je het weet. Je weet dan alleen wat iemand voor zijn hobby over heeft, om een kunstwerkje te maken, een uiting van creativiteit, een uiting van vakmanschap. Ik vind het geldbedrag in ieder geval niet belangrijk, daarom houd ik het ook niet bij

zo denk ik er ook over

Kleine update nu, overzicht van veel werk in het weekend

Ik heb nog snel even verder gewerkt aan de bevestigingsmethode van de harde schijven. Aangezien ik ze graag wil kunnen demonteren, maak ik weer een soort kliksysteem.







Als de harde schijven er dan inschuiven, zal het stukje hout in de behuizing schuiven.



Daarna ben ik dus begonnen met het grootste werk van de bodem.









Daarna begonnen met de aluminium plaatjes



Na een tijdje werken / zagen … waren ze dan uiteindelijk uitgezaagd. (exclusief 2 die niet op de foto staan)





nu moeten de gaten worden gemaakt

[artificial_sun]

Weer een stoot werk verzet. Echt top wat je maakt.

[Krentenbol]

Damn, dat is echt een berg met werk geweest

[BGB4rn]

jeeez, dat zijn een hoop uurtjes !

en hoeveel van die dingetjes heb je gezaagt ?

[tomcat175]

Momenteel 72 alu plaatjes en 34 plexi. Ik moet er nog 2 plexi bijmaken

[BGB4rn]

poeh, ik zou het geduld niet hebben maar wat moet het uit eindelijk voor functie vervullen ?

(rock on ! )

[tomcat175]

geen functie
alleen eye-candy xD

[BGB4rn]

ooooh, zijn dat die dingen in het 4e plaatje van je TS ?

zo ja komen er dan nog lichtjes achter ?

[tomcat175]

inderdaad, ik werk aan veel dingen tegelijk, daarom is het miss wat onoverzichtelijk
Het gaat dus over deze dingen



LEDs moet ik nog bestellen, maar die komen er inderdaad achter

[tomcat175]

Nu de plaatjes allemaal aan het lijmen zijn (en drogen) heb ik ondertussen nog wat praktische dingen gedaan voor het bevestigen van de zijkanten, achterkant, voorkant …

Zo ga ik bijvoorbeeld gebruik maken van deuvels.
Daarom heb ik het geheel ondersteboven in elkaar gezet.













Ook de zijkanten gedaan



Verder moet ik de hele kast voorzien van 5 stopcontacten… deze worden in de bodem gemaakt dus moet ik eerst een gat maken waardoor de stekkers en kabels door kunnen.





Daarna kwam ik tot de conclusie dat ik het onderste reservoir in stukken heb gezaagd (door onoplettendheid zijn dat dus de balkjes geworden op de zijkant )

Daarom een volledig nieuwe gemaakt.





Je ziet in de vorige foto ook al dat er water langs drupt (het is maar een beetje, ik heb de plaat nadien verschoven … daarom lijkt het probleem groter dan het is )



Onder het reservoir plak ik aluminium folie, hierdoor krijg ik een klein beetje weerkaatsing van de tandwielen die in het reservoir komen.





De tandwielen worden verondersteld om te gaan draaien … daarvoor gebruik ik een motortje dat ronddraait met 30 tpm.

Om dit te bevestigen heb ik in de gaten draad getapt, waardoor ik dus met boutjes de motor kan bevestigen op de bodemplaat



Om de trillingen een beetje tegen te gaan, duw ik er een soort moes tussen.









Verder heb ik heel wat foto’s gemist, aangezien ik wat filmpjes heb gemaakt …

Als het geupload is op youtube, dan volgt er dus een overzichtsfilmpje

[tomcat175]

een video van alles tot nu toe:

http://www.youtube.com/wa...Og5Iv7eZM&feature=channel

[BGB4rn]

lekker rammstein luisteren in die schuur

[teamacc]

Gelukkig zijn je modskills beter dan je "camera-stilhoud" skills, filmpje was wat schokkerig
Ik volg deze al een tijdje, en ik moet zeggen: gaat er heel erg gaaf uitzien

[Verwijderd]

Ik vond het een aardig filmpje als je het vergelijkt met het gemiddelde kijk eens wat ik aan het modden ben filmpje

Ik volg deze mod al een tijdje in stilte en ik vind het echt geweldig hoeveel tijd en detail je erin stopt, ga zo door!

En je muzieksmaak moet wat aan geschaafd worden maar hoorde ik daar nou Disturbed

[Verwijderd]

Verwijderd schreef op maandag 04 mei 2009 @ 01:04:
Ik vond het een aardig filmpje als je het vergelijkt met het gemiddelde kijk eens wat ik aan het modden ben filmpje

Ik volg deze mod al een tijdje in stilte en ik vind het echt geweldig hoeveel tijd en detail je erin stopt, ga zo door!

En je muzieksmaak moet wat aan geschaafd worden maar hoorde ik daar nou Disturbed

Aan muzieksmaken 'schaaf' je niet, je luistert gewoon wat je wil.

En mooie kast!

[tomcat175]

allemaal erg bedankt

muziek ... nja ik luister eigenlijk alles... het moest ook net lukken dat de rammstein (en soort) muziek voorbij kwam op dat moment

Ik ga wel meer foto's maken ipv filmpjes ... filmpjes neemt nog meer tijd in beslag die ik liever in het project zelf steek

[Verwijderd]

Ga je nu de tandwielen maken? Of werk je eerst aan iets anders?

[tomcat175]

Eerst en vooral ga ik de bodem zo ver mogelijk afwerken.
Dat wil dus zeggen dat ik de witte plexi latjes en steuntjes ga afwerken.
De harde schijven, en de bak met de tandwielen.
Dan begin ik aan de volgende dingen

[Verwijderd]

Verwijderd schreef op maandag 04 mei 2009 @ 18:22:
[...]


Aan muzieksmaken 'schaaf' je niet, je luistert gewoon wat je wil.

En mooie kast!

En ik bedoelde het natuurlijk ook helemaal serieus he

[Verwijderd]

een voorbeeld voor anderen!
ik wou dat ik het ook kon, zo handig zijn en dan ook nog eens zo creatief zijn om dit uit te denken!
echt respect

[sniek]

Inderdaad ingenieus! Vooral het geduld dat je moet hebben gehad voor je google sketchups... Ik vind het een tof programma, maar jij owned hem toch wel...

[frank131331]

ziet er super uit!

[tomcat175]

Haai beste tweakers!

Vorige update geëindigd met het reservoir, daar heb ik dus nog eventjes aan verder gewerkt. Namelijk aan wat er in het reservoir zal komen. Tandwielen dus
Als ik iets bedenkt om uit te werken, dan denk ik nooit aan het praktische gedeelte. Dat is me iets tegengevallen bij de tandwielen.
Maar ik heb ze toch kunnen berekenen en maken met behulp van Wikipedia.







kanten moeten nog afgerond worden natuurlijk



Maar in ieder geval draait het toch al.



Tegelijkertijd ook heel wat steuntjes kunnen plakken.







En met een fietslampje (3 oranje leds) heb ik ook eens gekeken of er wel degelijk mooi licht uitkomt… Nu nog blauwe LEDs bestellen en dan moet dat zeker lukken



En ik heb weer witte plexi ! Dus de rest van de balkjes heb ik ook nog kunnen zagen.







Er moet een licht effect op komen, ongeveer zoals dit:



Ik ken niet veel van elektro… dus dat wordt nog even zoeken
Verder komen er op beide uiteinden een LEDje, in het filmpje heb ik een andere fietslamp genomen ^^
Excuses voor de muziekstijl, die mp3 loopt alles af, en toevallig was de map metal ofzoiets aan het spelen dat moment

Daarna:







Natuurlijk moeten er in de steuntjes nog gaatjes komen – en deze passen dan in de balkjes…



Om af te sluiten met enkele renders in sketchup:





grtz

[ErtjeNL]

dat wordt echt een big ass pcmod:P
Keep up the good work(Y)

[Puffie]

Wauw..ik kan echt geen beter woord bedenken dan gewoon 'wauw'

[Verwijderd]

^ with stupid.

wauw!

[teamacc]

tomcat175 schreef op maandag 11 mei 2009 @ 19:22:

zo'n tabel komt me akelig bekend voor van een zekere slingerklok (schoolproject, lees ook paar pagina's terug...) Wat hebben we daar een rekenwerk aan gehad...

[Verwijderd]

man echt respect, ik kijk elke dag voor updates (ook al weet ik dat die pas in het weekend komen )
kheb wel een klein vraagj, aangezien je echt zeer professioneel te werk gaat in mijn ogen, is mijn vraag of je eig ook rekening houdt met het gewicht? dat het niet ineens ineen gaat stuiken of gaat doorbuigen/barsten/... ?
