[CMIP] HELGHAN

[tomcat175]

Dag beste modders,

Ik ben nog niet zolang actief op dit forum en daarom zal ik me even voorstellen.
Mijn naam is Tom (nickname: Tomcatt, Tomcat175) en ik ben 16 jaar jong.
Ik ben begonnen met casemodden in juni en na wat te oefenen ben ik begonnen met een case te maken. Deze was volledig uit hout maar het project is afgeblazen.
9Lives en casemodproject.be zijn begonnen met een casemodwedstrijd in september
Hier doe ik momenteel aan mee. Iedereen van het wedstrijdje heeft dezelfde case (MS-Tech LC182) van de sponsor/shop IT-Service.be.
De bedoeling is om met een budget van ongeveer 100 € een hele mooi case te maken.

Daarom stel ik jullie voor aan mijn huidig project:




Hier zijn de ideeën die ik heb uitgewerkt met google sketshup
(er is al veel aangepast uiteindelijk )







en het wapen erop



Aangezien ik al van september bezig ben heb ik al redelijk veel gedaan.
Hier de info over de game en het thema in een filmpje gegoten.

google video
youtube video


Dit filmpje is ook al redelijk oud
Ik benoem mijn updates op dezelfde volgorde zoals op andere forums, anders wordt het te verwarrend
Dit is mijn startpost. Meer volgt als ik permissie heb van mods

[ Voor 105% gewijzigd door een moderator op 23-05-2008 10:23 . Reden: startpost ]

[naftebakje]

Toestemming!

[ Voor 87% gewijzigd door naftebakje op 01-12-2007 15:53 ]

[k5052]

Origineel project! Leuk dat je je inspiratie haalt uit een game Op 1 of andere manier moest ik aan een doom3 project denken dat iemand had gemaakt op een ander forum. Voor de 'pilaren' aan de zijkanten vond ik erop lijken, op 1 of andere vreemde manier, maar toch vind ik het een goede mod en zal ik het volgen met veel belangstelling

[stereohead]

Ook wel leuk, video-updates ipv normale updates

[tomcat175]

nja, die eerste is vooral een video update omdat ik al veel had gedaan. Dat zijn dus een heleboel fotos en info in een filmpje gegoten

Ik vind die doom3 mod een van de beste mods trouwens, daarom ben ik ook deels op het idee gekomen van een shootergame, in mijn geval killzone (2)

[LittleKiller]

kenny89 schreef op zaterdag 01 december 2007 @ 17:14:
Op 1 of andere manier moest ik aan een doom3 project denken

ik dacht beetje aan lego XD

[Geckoo]

je hebt op die andere site van jou veel meer updates staan, komen die hier ook nog te staan?
(had de link gevonden in het schop een modje forum.)

[tomcat175]

Die updates komen er nog allemaal aan, wees niet ongerust Ik spaar jullie niets
alleen die eerste 11 heb ik in een filmpje gegoten.
Bedankt voor reactie

[tomcat175]

Dit is een lange update die ik nu doe, het kan zijn dat ik enkele dingen nog niet heb aangepast aangezien ik zo snel mogelijk de updates hier op GoT wou zetten.

Hier volgen dus de updates

Update 9: De zijkant (deel 3)
Ik heb nog even de Dremel® ter hand genomen en mijn windows eruit gezaagd.
Ik heb er nu eens een filmpje van gemaakt (van het dremelen zelf).

Hier heb je dan 2 windows uitgezaagd:





En dan nadien het derde ook maar:


De dremel schijfjes van de aldi zijn niets waard heb ik ondertussen al ondervonden…
In vergelijking gaan ECHTE dremel schijfjes wel 3x langer mee. Maar goed, ze zijn goedkoop en dan mag ik wel eens iets meer vervangen.
(na een 20tal centimeter dremelen: )


Met het vierde window wordt iets speciaal gedaan, dit omwille dat je anders toch gewoon tegen je bays aankijkt.

Omdat er licht in de ruimte komt vanonder (…wordt direct duidelijk) moet ik een afscheiding maken om het licht tegen te houden. Dit doe ik door een simpel balkje waarop dus een plaatje komt te liggen.



Omdat ik wil weten of de belichting goed zal zijn heb ik nog een test gedaan.
Eerst heb ik een 120° oranje LED wat geïsoleerd zodat het vastzit in “de houder”. Maar toen heb ik de rest van de zijkant ook maar in eens gemaakt:



Aangesloten (simpel) op de voeding… Ze werken !
De wonderen zijn de wereld nog niet uit ^^ . Zo zit ie dus in het hout:



En dit is met het plaatje ervoor:




Gaat dus goed… zo komen er uiteindelijk 2 LEDs per zuil. Voor een mooie belichting.
Volgende keer wordt er weer verder gewerkt aan de zijkant…

__________


Update 10
Ik weet dat ik een gekke manier van werken heb, maar ik ben eenmaal gek
Ik ben op dit moment de zijkant aan het vastplakken/schroeven/… maar elk stukje moet apart worden geplakt en gedroogd eer dat ik het volgende stukje kan doen. Dan zit ik nog met het probleem dat ik mijn LEDs goed moet wegwerken enzo.

Daarom begin ik nu al aan de “AiRiN” zoals ik het ga noemen :d (staat maar gewoon voor AIR Intake voor diegene die het niet begrijpen )

Het metalen frame heb ik weggeslepen en zo ontstond er een groot gat. Ik heb een Antidust filter dus die moet ik ook ergens aan bevestigen.
Manier van werken:





Zo komt de Antidust van AcRyan ervoor of erachter:


(besluit genomen ) …er achter dus:


Dan heb ik “de garagepoort” vastgeschroefd met 2 moertjes (en een rubbertje daartussen).





Dat was vorige week …
Vandaag heb ik dan de LEDS op de zijkant geïnstalleerd en verder gewerkt aan de “AiRiN”

de binnenkant afgewerkt:, zie ook de 2 oranje LEDs bovenaan.





______

Update 12

Project heeft enige tijd stilgelegen mede door schoolwerk.
Tussendoor nog wat tijd gevonden dus hier een samenvatting.

De videokaart en netwerkkaart had ik in vorige update al voorzien van een plexi cover. Daar ben je niet zoveel mee als je die plexi niet verlicht. Ik heb dus bij elk plaatje 2ledjes gezet om de kaart te laten verlichten.




Dit wordt natuurlijk afgewerkt

De bovenkant wil ik in één keer afwerken. Daarom heb ik even de moeite genomen dit te doen.
Zo kan ik afmetingen nemen van andere objecten want anders zit ik vast.

Eerst heb ik een plannetje ontworpen om 240 grill mogelijk te maken boven de case.
Dit doe ik door de voeding verder uit de case te laten steken.
Eerst een breder gat geboord voor de voeding door te laten komen:



Vervolgens afmetingen gemaakt, hoe de positie van de andere onderdelen dan zal komen.
En de voeding erin. Hij past juist, heeft praktisch geen afwerking nodig maar ik ga er toch nog een profiel tegen maken.


Afmetingen voor 240 mm custom radgrill. …… En uitgezaagd, geveild en afgewerkt.


Daar komt dan de meshX over die ik bij IT-Service heb gekocht.





En daar komen dan natuurlijk FANs onder te hangen -- 2x 12L fans van Arctic cooling


Daar komt dan als afwerking een houten plaatje over. Eerst een verdieping gefreesd in het hout.


Resultaat:



Ik vind het nogal kaal, dus komt er nog iets anders op denk ik .
EN Daar het wapen dan nog op en afwerking met klei langs zijkanten.

Hier nog een foto van de air intake, Aan de binnenkant welliswaar


___

Vanaf nu worden de updates speciaal aangepast naar Tweaker formaat.

Reacties maar vooral kritiek is welkom, dan leer ik tenminste nog wat bij

[ Voor 2% gewijzigd door een moderator op 23-05-2008 10:24 . Reden: check images ]

[Greeneye1992]

goeie tekenskills
http://i183.photobucket.c...t175/HELGHAN/DSC02320.jpg

kijk al uit naar het eindresultaat

[Anoniem: 240626]

Great video!!!

[tomcat175]

Dankje,

Tekeningen van het wapen zijn mede mogelijk gemaakt door een website van guerrilla.
hier de blueprints of hoe je ze ook mag noemen

het wapen wordt trouwens nog verder afgewerkt, maar aangezien ik het helemaal maak van afvalhout om kosten te besparen, maak ik eerst de rest af. Zo heb ik namelijk meer hout

[ReseTTim]

vergeet geen weerstandjes bij de ledjes te gebruiken anders fikken ze binnenkort door.. verder leuke mod. ben benieuwd naar het eind resultaat..

ga je nog wat relief maken n die garagedeur?

[Anoniem: 186591]

Vind et erg mooi maar zoals resettim al zij ga je die garage deur nog wel wat aanpassen ?

[tomcat175]

Er komt natuurlijk nog relief in de garagepoort. Dit wordt gelijk gedaan bij de eerste laag grondverf. Ook op de basisplaat (waarop de kast staat) wordt relief gemaakt van "stenen".
uiteindelijk ga ik proberen met airbrush de kast een mooi grauw kleurtje te geven...

[LordMithril]

Ziet er erg goed uit. Eindelijk ook eens iemand die een mod maakt zonder blauwe/groene verlichting

[Frenkie123]

zwarte verlichting ! dat zie je niet vaak !

[LordMithril]

Frenkie123 schreef op maandag 03 december 2007 @ 15:18:
zwarte verlichting ! dat zie je niet vaak !

Blacklight?

_{ok ok, het is eigenlijk UV maar he.. het heet blacklight}

[tomcat175]

Kleine update nu:

De voeding die ik bij IT-service heb gekocht is aangekomen.
Het is een superflower van 550W. Mogelijkheid voor SLI en aansluiting voor SATA HDD's , verder nog heel wat 4pin molex en natuurlijk de voedingskabel voor het moederbord.
Natuurlijk direct in het stopcontact gestoken en hij werkt, wat dus ook wel een beetje de bedoeling is. Heel positief vind ik het geluid. Ik hoor niets ... alleen als ik mijn oren er 2 cm vanaf hou

Het leuke gedeelte :




Vergelijking oude (links) en nieuwe psu (rechts)

[ Voor 2% gewijzigd door een moderator op 23-05-2008 10:25 . Reden: check images ]

[tomcat175]

Voordat ik verder ga met studeren, heb ik nog eens geprobeerd of ik nog altijd goed kon tekenen
Want vroeger kon ik dat goed

(en toen weer verder gestudeerd)

Vorige avond heb ik wel wat meer kunnen doen aan mijn casemodproject…

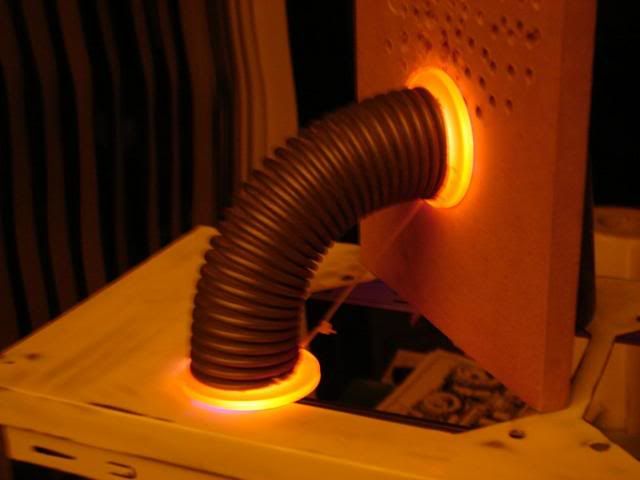

Eerst begonnen met deze stofzuigerdingen:


Vervolgens 2 fotos's van hoe het er nu uit moet zien [ 1 foto in licht en 1 in donker]



(er zit nog plastiek op, de rondjes zijn echt wel zuiver)
__
Na dat dit afgewerkt was begon ik dan ook de rest af te werken met wat ik begonnen was.
De lichtjes; Werken nu eindelijk allemaal !


Met plaatjes ervoor :


En voor afwerking heb ik nog enkele leuke ideeën gevonden… maar dan moet ik eerst verven.
__

Een voorkant moet er ook zijn. Nu ik de bovenkant heb kan ik goede afmetingen maken.
Plaatje gezaagd en mal getekend:





Daarna was het tijd om te gaan slapen. Om de volgende dag weer goed te kunnen studeren
Binnenkort zal ik een kerstspecial proberen te maken

[ Voor 5% gewijzigd door tomcat175 op 08-12-2007 12:29 . Reden: FOTOS TE GROOT ]

[Geo3kant]

Wow, met die lampjes gaat het er tof uit zien!

[Phalox]

Als je nog eens foto's post.. wil je dan op 'check images' klikken ? dan zorgt het forum ervoor dat de ruimte voor foto's voorzien is tijdens het laden, en verspringt je site niet heel de tijd.. (klein detail )

Aan de andere kant vind ik het een zeer mooi idee, en hopelijk wordt het resultaat ook zo !

[Zygivt]

ziet er zeker goed uit.

keep up the good work.

[Snowwie]

Wat een handzaam dingetje, ziet er leuk uit. Vooral die lampjes en de manier waarop je ze er in verwerkt geeft een leuke sfeer. Het heeft wel iets weg van een kasteel.

[AlexanderB]

tip voor de snel slijtende schijfjes.
heel rustig aan werken, proberen zo min mogelijk druk, zo min mogelijk vonken. dan gaat het wel langzamer, maar doe je meer cm met je schijfjes.

[tomcat175]

Schijfjes weet ik, heb er stuk of honderd liggen en vonken zie ik graag
Maar ik kan het wel eens proberen ... die dingen zijn duur genoeg
heel veel keer over dezelfde lijn gaan doet ook goed.
In het begin had ik veel moeite met rondvliegende stukjes, maar dat probleem heb ik nu ook niet meer.
Anyway, allemaal fel bedankt voor reacties,
dat doet deugd in examenperiode

[tomcat175]

hallo beste modders
Het is al een hele tijd geleden dat ik nog een update geplaatst heb maar dat komt omdat ik even pauze had genomen met modden. Ik ben nu terug begonnen en heb al wat vooruitgang gemaakt

Eerst even verdergedaan aan de voorkant:
Een soort van controlepanel gemaakt voor het licht in en rond de case:
Dit is een mdfplaatje met daaronder frosted plexi en tuimelschakelaars erin.


Dat ziet er dan ongeveer zo uit:


Nu gaan we verder naar de zijkant.
De afwerking van het hout:



en


aan de rechterkant zag je een gat afgewerkt met lamellen... hier kan ik de stroom aansluiten die in het paneel zit - Even met de hand gebijteld

komt hierop:


overzichtje

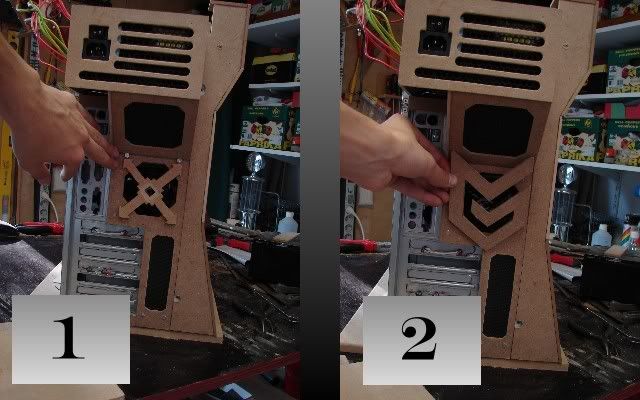

nu het houtwerk van de zijkant af is, ga ik verder naar de achterkant:
plaatje gezaagd


gat voor koeling gemaakt


en de aansluitingen vrijgemaakt:


De voeding steekt wat uit omdat de case te klein is ... dus oplossing gevonden



en hier zie je totaalbeeld van de achterkant op dit moment. de plakband is tijdelijk - aangezien de voeding nog los moet kunnen . En nog wat mesh geplaatst voor de afwerking...



comments are welcome

[jdm8]

Super zeg, als je daar niet mee gaat winnen

Vette game heb je ook gekozen. Stuur eens een mailtje naar guerilla, wie weet willen ze je sponsoren

Zit er in die voeding nou een blauwe led(fan)? Zo ja ga je die zeker ook vervangen?

[ Voor 48% gewijzigd door jdm8 op 22-05-2008 20:45 ]

[tomcat175]

jammer genoeg is de wedsrijd al even in het water gelopen ...
maar geen nood, ik doe wel verder en misschien krijg ik nog vervoer en dan doe ik mee aan tbcl 08

in die voeding zit geen blauwe aangezien je er toch niet veel van gaat zien

Ik zal wel eens een mailtje sturen naar guerrilla maar als de case er wat beter uitziet

[Proto]

Ziet er donders gaaf uit! Vooral de verlichting heb je echt mooi gedaan, geeft een mooi effect!

[Anoniem: 197951]

Wat een lijpe mod, ga zo door, keep it up

[Frenkie123]

Handig opgelost met de voeding ! klasse !

[TERW_DAN]

Dit ziet er zeer gaaf uit, vrij aparte achterkant zoals jij hem daar hebt, erg leuk.

[TheSiemNL]

Ziet er goed uit.

Die voeding, zuigt die nu nog warmte uit de case of is die schuine rand alleen cosmetisch?
Op dit plaatje is de ruimte in de kast onder de voeding namelijk gesloten.

[VincentG]

Wel mooi om eindelijk weer eens een update te zien. Ben heel erg benieuwd naar het eindresultaat.

[_ferry_]

Gaaf thema/uitwerking Naderhand nog een hoop plamuren waarschijnlijk? Om al die naadjes enzo van het hout weer weg te krijgen

Ik heb een paar oudere postings voorzien van 'check images' zodat het topic wat minder verspringt.

[teamacc]

jantje.vlaam schreef op vrijdag 23 mei 2008 @ 09:13:
Ziet er goed uit.

Die voeding, zuigt die nu nog warmte uit de case of is die schuine rand alleen cosmetisch?
Op dit plaatje is de ruimte in de kast onder de voeding namelijk gesloten.

zoals je hier kunt zien zit er een extra rooster waar de voeding lucht door aan kan zuigen:

[Vortex_be]

inderdaad. Voeding zuigt lucht van buiten en van binnen terug naar buiten ...
een gewoon plaatje was anders maar simpel geweest
(dit is tomcatt - gewoon op een account van kamaraad )

[ Voor 16% gewijzigd door Vortex_be op 23-05-2008 17:04 ]

[TheSiemNL]

Als hij het gat onder de voeding dicht gelaten had en dit in de achterkant van de kast had gelaten, dan zoog hij nog warme lucht uit de kast. Nu niet.

[de_harde_kern]

Deze doet me een beetje denken aan de stofzuiger van de teletubbies

[ Voor 5% gewijzigd door de_harde_kern op 23-05-2008 18:44 ]

[danielkraak]

Wordt echt mooi!

[Knaak]

de_harde_kern schreef op vrijdag 23 mei 2008 @ 18:44:
Deze doet me een beetje denken aan de stofzuiger van de teletubbies

[afbeelding]

NoeNoe?

[de_harde_kern]

MOAW schreef op vrijdag 23 mei 2008 @ 21:24:
[...]


NoeNoe?

NooNoo om precies te zijn:


Hier wat informatie over hem/haar/het
Info over NooNoo

[tomcat175]

LOL
noonoo
heeft er inderdaad wel wat van weg... die slurf

[AlexanderB]

flop, en weg zijn je pannekoeken
uh-ooohw

[jdm8]

loool, iedereen hier keek teletubbies?

Maar weer ff ontopic, misschien heeft guerilla een replica helgst geweer voor je oid. Of heb je die al zelf gemaakt?

[ Voor 59% gewijzigd door jdm8 op 24-05-2008 09:36 ]

[tomcat175]

Maar weer ff ontopic, misschien heeft guerilla een replica helgst geweer voor je oid. Of heb je die al zelf gemaakt?

Ik ben zelf bezig aan een wapen... in hout natuurlijk
Aangezien de grootte enzo precies moet passen

[TEAMIKKE]

Zeer mooi voorbeeld van hoe ver je kunt komen met MDF

[waterkoud]

Dit wordt inderdaad een hele mooie kast.

[Ediejo]

Op verzoek verwijderd

[tomcat175]

inderdaad ediejo
Ik heb er al aan gedacht maar het enigste probleem is vervoer
deze middag weer wat tijd om verder te modden ... school is jammer genoeg altijd veel werk opt einde van het jaar

en nog allemaal bedankt voor comments

[Demo]

Die stofzuigerslangen zijn leuk Zou alleen wel een metalen/kunststof ring maken voor om de randen van die slang, want die snijrand ziet er niet zo strak uit. (krijg je ook niet strak door de spiraalvorm)

[Bladeslayer]

Je hebt een DM tom Keep up the good work!

[Ediejo]

Op verzoek verwijderd

[tomcat175]

zit met een raadsel... welke zou ik kiezen ?

[t1mmy]

2e

Super mooie mod!

[Proto]

Nummero 2 wint in ieder geval kwa vetheid, ik vind em veelbeter passen dan nummer 1

offtopic:
En een huge @ je sig

[TheZeroorez]

Nummertje 2 vind ik wel een stukje mooier.

Ziet er gaaf uit dit ding, zet 'm op!

[Knuckless]

Nummer 2!! vind nummer 1 beetje standaard en dat past niet bij deze mod

[Anoniem: 197951]

2

[c0ne]

en nogmaals 2. Sterke vorm, beter zichtbaar en past veel beter bij de lijnen en vormen reeds aanwezig.

[Anoniem: 239880]

ben ik dan een van de weinigen?

ik zou de eerste kiezen, past meer bij het thema van de mod, daarbij is de 2e nogal weinig lucht doorlatend, hoewel ik m wel vet vind

tralies is misschien wat?

[Joopieboy]

Ik zou voor de 2e gaan, maar eerlijk gezecht zou ik een grilletje maken zoals de voeding ook heeft, horizontale spijlen dus, misschien staat dat wat strakker?

[SouLLeSSportal]

Joopieboy schreef op maandag 26 mei 2008 @ 10:36:
Ik zou voor de 2e gaan, maar eerlijk gezecht zou ik een grilletje maken zoals de voeding ook heeft, horizontale spijlen dus, misschien staat dat wat strakker?

mijn idee ook, vaak is het terugkeren van details aantrekkelijker dan elke keer (leuke) andere vormen.
2 is wel de betere qua design dan 1 uit esthetisch oogpunt.

[TheZeroorez]

Anoniem: 239880 schreef op maandag 26 mei 2008 @ 00:58:
daarbij is de 2e nogal weinig lucht doorlatend, hoewel ik m wel vet vind

Nee 1 laat lekker veel door met die vier dikke stukken hout? Daar is het sowieso niet om te doen bij zo'n casemod, maar in dit geval maakt het toch nauwelijks uit

[Carpento]

En anders wat ruimte er tussen houden (blokjes van 5 mm er tussen ofzo) dat scheelt ook weer wat luchtstroom

[Anoniem: 252976]

Duidelijk 2, erg vette btw

[ Voor 50% gewijzigd door Anoniem: 252976 op 27-05-2008 17:44 ]

[Hrugnir]

ik vind juist de eerste mooier omdat de 2e een beetje té is waardoor de aandacht er teveel op gevestigd wordt

Ik heb net weer is het hele topic doorgebladerd en ik krijg zo'n zin om zelf een case build te doen krijg het alleen niet voor elkaar een concreet ontwerp te maken(te vaak andere ideeën) Ik had gisteren na mijn biologie-examen een ontwerp van een gecrasht vliegtuigmod gemaakt, met airflow tekening en kostenplaatje erbij maar achteraf was het toch niet helemaal 'je van het'

[Frenkie123]

2 ftw !

[tomcat175]

Het wordt waarschijnlijk numero 2 ...
maar ik ga er inderdaad wat spatie tussenlaten

Aan de andere zijde is er geen venster en daarom ga ik er het helghast teken maken in het groot.
Ik heb alvast de schetsen gemaakt:




nu nog even wachten totdat ons ma weer hout heeft gehaalt in de gamma

[World Citizen]

tomcat175 schreef op zondag 25 mei 2008 @ 20:49:
zit met een raadsel... welke zou ik kiezen ?

[afbeelding]

Het lijkt me een fan uitgang.... ivm met de beste airflow zou ik voor de linkse (1e) gaan. Design wize zou ik voor de 2e gaan en dan net (nét) iets kleiner.

[msicaron]

het rechtse ziet er idd goed uit maar ik denk dat dit nefast gaat zijn voor de airflow.. En voor het linkse, zou hetzelfde ontwerkt maar dan met 3 arrows niet beter passen bij het thema? (cfr hierboven;) mooi werkt trouwens).

Als je nr 2 neemt zou ik er een aantal spacers tussen zetten zodat er wat meer flow mogelijk is. En ik zou ook even testen of je, je fan niet in een grasmachiene veranderd door de fangrill..

Verder: Prachtige mod doe zo voort en plaats zo snel mogleijk nog een een update online eh;)

grtz

[Anoniem: 14829]

tomcat175 schreef op dinsdag 27 mei 2008 @ 19:38:
Het wordt waarschijnlijk numero 2 ...
maar ik ga er inderdaad wat spatie tussenlaten

Aan de andere zijde is er geen venster en daarom ga ik er het helghast teken maken in het groot.
Ik heb alvast de schetsen gemaakt:

[afbeelding]

Waarom gebruik je dat ontwerp niet ook voor je fanguard?

[tomcat175]

Waarom gebruik je dat ontwerp niet ook voor je fanguard?

is misschien ook een goed idee... ik zal het morgen eens proberen
nu slapekes doen

[tomcat175]

kleine update nog:

Enkele foto's die ik hier nog niet had geplaatst. Bij deze update doe ik dat dus
Het logo van de Helghast heb ik dan uitgetekend op het hout, en gezaagd.



met de frees heb ik een egale ronde rand gemaakt. Voor de onderste laag.



dan heb ik de 2de laag gemaakt, en die 2 lagen komen dan natuurlijk op elkaar te liggen





daar komt dan een plexi laag tussen. Hierdoor zal het teken oplichten. De plexi heb ik besteld bijIT-Service natuurlijk.
Dezelfde vorm gezaagd uit plexi.



Dit wordt verlicht via LED. De LEDs heb ik in de onderste laag gezet.






bezoekers van andere forums zullen dit misschien al gezien hebben maar dat wil niet zeggen tweakers het niet te zien krijgt

de examens zijn nu bezig voor mij. Dus is er de voorbije week niet veel modding geweest. mijn werkplaats (garage) heb ik ondertussen wel opgeruimd (2 fotos in elkaar gevoegd)

[Proto]

Dat logo ziet er echt geweldig uit Mooi afgewerkt, en met de LED's helemaal top!

[MrDummy]

De logo is inderdaad mooi, maar pas op: kroonsteentjes gebruik is niet bij iedereen warm aanbevolen. Een goede connector, goed vastgesoldeerde contacten, en je zal minder risicio oplopen bij kapotte koperuiteinden of losse draden. Daarbij is inpluggen en losmaken ook makkelijker zonder schroevendraaier te pakken

[tomcat175]

draadjes zijn gesoldeerd op die plaatsen
dat sommige dingen loskwamen had ik al ondervonden
merci voor de opmerking

[msicaron]

Logo is idd heel knap..

kan je ipv het kroonsteentje geen molex gebruiken?

mooie garage btw

[tomcat175]

ik zal er een molex van proberen te maken. Dan moet ik eerst nog een voeding vinden van het containerpark

[msicaron]

ze verkopen die ook op Conrad he

Veel succes met de examens trouwens

hopelijk komen er na de examens snel terug updates.. ben benieuwd hoe het er verder gaat uitzien.

Keep up the good work

[ Voor 71% gewijzigd door msicaron op 15-06-2008 17:27 ]

[Anoniem: 134214]

Erg netjes!!!
Een van de betere MDF projecten!

[Brantje]

Woot, mooiste MDF casemod die ik gezien heb.
Ga zo door.

[Vortex_be]

Ziet er heel vet uit kmoet nog eens langs komen denk ik. Trouwens je hebt toch een oude voeding? Kheb die kapote versie toch bij u gelaten toen we die voeding mod deden Was wel leuk vuurwerkje toen

[tomcat175]

Die oude voeding die hier ligt dient vooral voor alles te testen. Dat is gemakkelijk aangezien daar nog een heleboel molexen aanhangen enzo
De voeding heb ik gekocht zodat er een nieuwe voeding inzit. waardoor je alle soorten hardware erin kan zetten. En met 500W komt een normale gebruiker nog toe

vuurwerk was het inderdaad met die voeding mod
maar goed dat hij nog gaat

[danielkraak]

Heb je dat het logo van de Helghast met een decoupeerzaag uitgezaagd? Dan kan ik zelf ook nog wat leren van jouw mooie mod.

[tomcat175]

@ danielkraak
Dat logo heb ik inderdaad met een decoupeerzaag gemaakt. Ik gebruik MDF 12mm (weet je misschien al ) dan ga ik er nadien even over met de schuurbandmachine, vijl en vervolgens schuurpapier ... de onderste layer is afgewerkt met een freesmachine, zo heb ik een mooi rond randje gemaakt
om de binnenkanten van de 2de layer te zagen heb ik eerst gewoon gaten gezaagd
http://i183.photobucket.c...t175/HELGHAN/DSC03393.jpg
en vervolgens vanuit die gaten ook weer met de wipzaag (decoupeerzaag) de stukjes eruit gezaagd;
dit moet ik nog afwerken met de vijl. Maar momenteel heb ik nog enkele examens te gaan ... en daarna weer een update

[tomcat175]

Hallo iedereen
Het is Vakantie !! oléy
En dat wil zeggen: veel tijd om te modden

Eerst en vooral heb ik het standaard sidepanel ter hand genomen samen met mijn dremel.
Dit is het resultaat: Een gat waar je de elektriciteit kan zien (don’t know why )



Dan heb ik een plaat gezaagd die even groot is als het sidepanel. Hierop komen dan de steunen voor de pilaren, en het logo van de helghast
MDF hout brokkelt snel af als je hoeken moet zagen en smalle kantjes … daarom heb ik gekozen voor een ander soort hout:



Dit heb ik vervolgens gezaagd, precies hetzelfde systeem als het andere sidepanel



Aan beide kanten (boven en onder)



Schuin zagen doe ik met een afkortzaag (Einheil),



De rest gebeurd met vijl en bankschroef



Ook zie je dat ik de achterste pilaar al voor een deel heb gemaakt:



Het teken zit bij de volgende pilaren in de weg, daarom heb ik ze maar een deel gemaakt.





De bovenste delen heb ik dan ook maar gemaakt, deze moeten nog worden aangepast aan het logo / teken.

Ik heb ook nog de bestelling ontvangen van samenkopen:



Dat deed me denken aan mijn logo dat ik nog moet afwerken




Volgende update komt eraan

HaPPy MoDD!nG

[Anoniem: 197951]

Mooi!!!! Keep it up

[danielkraak]

Heel mooi!

[SouLLeSSportal]

he die tekening op de 5de foto van onder , heb je die zelf gemaakt? indien very nice je blijft goed bezig!

[Vortex_be]

ja heeft ie zelf gemaakt heel vet (zat achter zijn schoolagenda) maar heeft niets met de mod te maken.
Maar ff on topic.
Waarom heb je dat gat in de case gemaakt in het andere zij paneel? gwn om de bekabeling te zien ofwat? Het is me nog niet echt duidelijk maar ik moet nog maar eens zelf komen kijken zeker
Ah ja en proficiat met uw A-attest

[Anoniem: 238860]

SouLLeSSportal schreef op donderdag 26 juni 2008 @ 17:21:
he die tekening op de 5de foto van onder , heb je die zelf gemaakt? indien very nice je blijft goed bezig!

6de

[tomcat175]

@vortex

gat heb ik gemaakt om de weerstanden airflow mee te geven die het logo helpen belichten.
Ik heb dat probleem nu verholpen door alles nog eens goed na te tellen ivm volts enzo...
het gat is terug dichtgemaakt hoor ^^

maar nu tijd voor :



het is geen grote update omdat de vakantie drukker is dan verwacht...
Aan de kant met het logo heb ik dezelfde vormen moeten maken die de casemod ook wel op een "kasteel" deden denken.



deze dan afwerken, (schuren en plamuren komt later voor de verf)







rechtop gezet geeft dat dit resultaat:





afwerking van de cellen... daar ben ik momenteel nog aan bezig





en ook het logo wordt vastgemaakt, nu de bekabeling eindelijk in orde is.


verder heb ik de windows gemaakt: het zijn er 3. Ik heb ze moeten buigen voor ze te laten passen.
Over het buigen ben ik zeer tevreden, maar over het zagen niet
je ziet er niets van , maar er zijn veel barsten aan de zijkanten van de plexi,
daarom ga ik de ramen nadien nog eens opnieuw doen met de overschot van de plexi.





als je goed kijkt zie je velcro strips, dit zijn er voor de CCFLs van IT-Service.be aan vast te maken. De UVUV 20cm CCFLs zullen de grafische kaart en het logo belichten... je ziet de lampen nu nog als je bovenop de case kijkt, dus ga ik er wat metaal rond maken zodat alleen het nodige het UV licht krijgt





don't mind the power supply and stuff in the bottom of the case
KeeP on MoDD!nG - Tomcatt

[Anoniem: 197951]

Netjes, en zeker mooi hoe je dat maakt, keep it up

[danielkraak]

Yes weer een update!

Wordt echt mooi! Ben benieuwd naar het eindresultaat.

[brinkdinges]

Dat ziet er zeker mooi uit

[Joopieboy]

Erg netjes!

En dat van die scheurtjes in het plexiglas, het zagen kan je het besten met een handzaagje (figuurzaagje of ijzerzaagje) doen, en dan heel rustig op en neer op een langzaam tempo. Dan heb je de minste kans op scheurtjes etc.

[tomcat175]

@ danielkraak, bringdinges, faried, joopieboy,
bedankt voor reactie
ik zal dat in gedachten houden van het zagen de volgende keer ; wipzaagje gaat snel, maar dan krijg je natuurlijk een gebroken resultaat. Thanks

[UgotHeinzzd]

Mooi project! Wat ik wel een afbreuk op je werk vind zijn de hoeveelheid kroonstenen,...uberhaupt het gebruik van kroonstenen. Laat je deze allemaal zitten, hope not.
