Zelf was ik afgelopen week ook even aan het modden geweest. Ik had een Dell e520 kast gekregen met kapot moederbord. Ik vond het kastje er wel leuk uitzien en wilde er wat andere hardware inzetten. Toen bleek dat het een BTX kast was, dus dat ging niet passen. De layout van BTX is echt helemaal anders, het moederbord zit zelfs op de linkerzijde van de kast geschroeft ipv de rechterzijde. Maar waar een wil is, is een weg, dus begonnen met ombouwen.
Eerst het achterpaneel er helemaal uitgezaagd. Daarna uit een zijplaat van een oude Compaq kast een nieuwe bodemplaat gemaakt waar het moederbord op komt. Dit moest omdat de bevestigingspunten bij BTX helemaal anders zijn en Dell dat niet met uitschroefbare busjes had gedaan maar met vaste verhogingen.
Daarna begonnen met de aansluitingen van het frontpaneel. Het frontpaneel van deze Dell bestaat uit een printplaat waarop alle leds en schakelaars en usb poorten zijn aangesloten en deze zat met een 40 aderige flatcable op het moederbord gemonteerd. Gelukkig kon ik het oude moederbord nog een beetje opstarten zodat ik kon meten op welke pinnen stroom stond en hoeveel.
Ook op het printplaatje zelf zoveel mogelijk gemeten welke pinnen welke functie hadden. Daarna gewone stekkertjes aan de juiste draden gesoldeerd en klaar.
Nu moest het achterpaneel nog weer opnieuw gemaakt worden. Hiervoor had ik een achterpaneel uit een andere kast nodig, dus maar even naar het stort geweest om een stevige aopen kast. Hieruit het achterpaneel gehaald. Om dit achterpaneel heb ik uit een zijpaneel van een oude kast een frame gemaakt wat dezelfde vorm heeft als het uitgezaagde Dell gedeelte.
Als laatste de boel in elkaar gezet en het achterpaneel wit gemaakt. Dit laatste is niet helemaal goed gelukt, de kleur is iets anders als die van de zijpanelen.

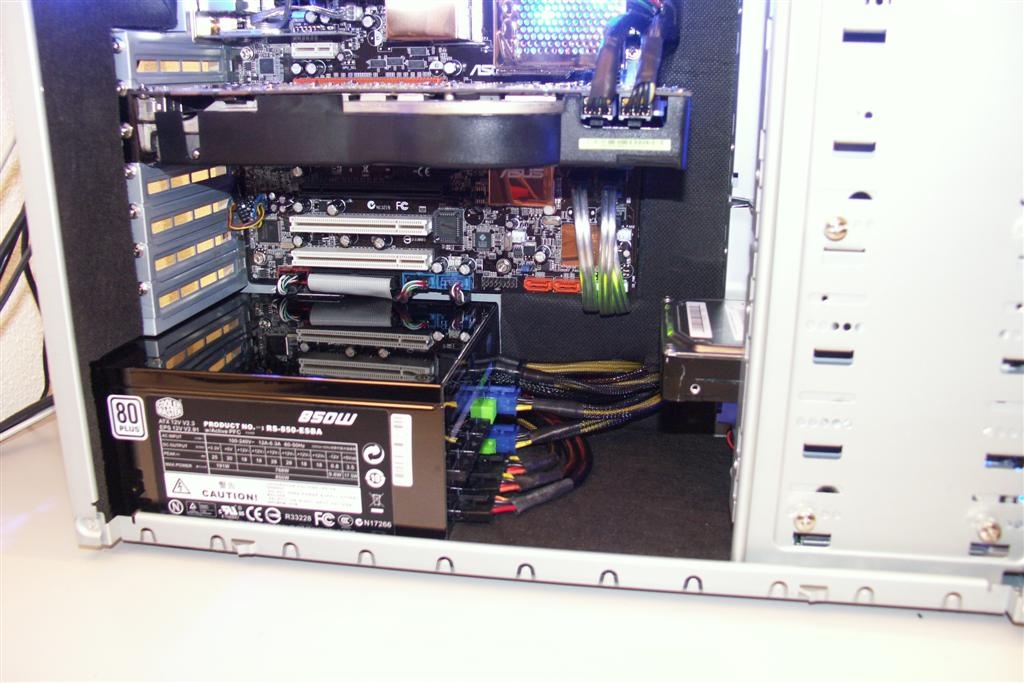

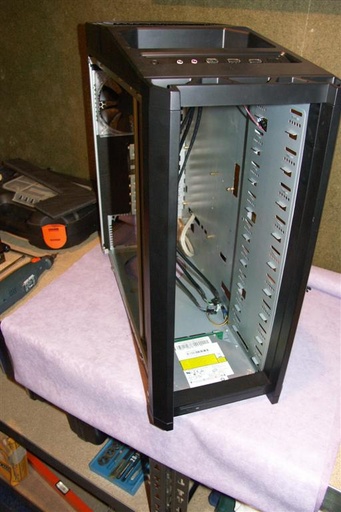

Het doel was om een BTX kast geschikt te maken voor mATX met zo weinig mogelijk kosten. De enige kosten voor dit project waren wat verbruiksmateriaal zoals popnagels en krimpkous. Het systeem wordt nu gebruikt voor wat testdoeleinden. Helaas was ik tijdens het bouwen vergeten foto's te maken dus hier wat foto's van het eindresultaat.
