intro
Zoals jullie allen wel zullen weten ben ik iemand die zich driftig bezig houdt met het verzamelen van (dode) moederborden om te gebruiken als behang. Mijn muur is zeker niet onbekend en roept nog steeds
reacties op als mensen hem voor het eerst zien.
In de loop der tijd is het een bonte verzameling geworden van allerlei kleuren en maten moederborden. Het enige bord dat nog lange tijd ontbrak was een roze plank. Aopen heeft tijden geleden een plank gemaakt die liefkozend de sweetkiss werd genoemd en dit is tot op heden nog steeds de enige echte roze plank ter wereld. En ik wilde er eentje hebben uiteraard.
De kans om zo'n juweeltje tegen de komen is natuurlijk erg klein, maar de vele bezoekjes aan de PCdumpdag waren uiteindelijk niet tevergeefs. Ik vond er zowaar eentje ongebruikt in doos

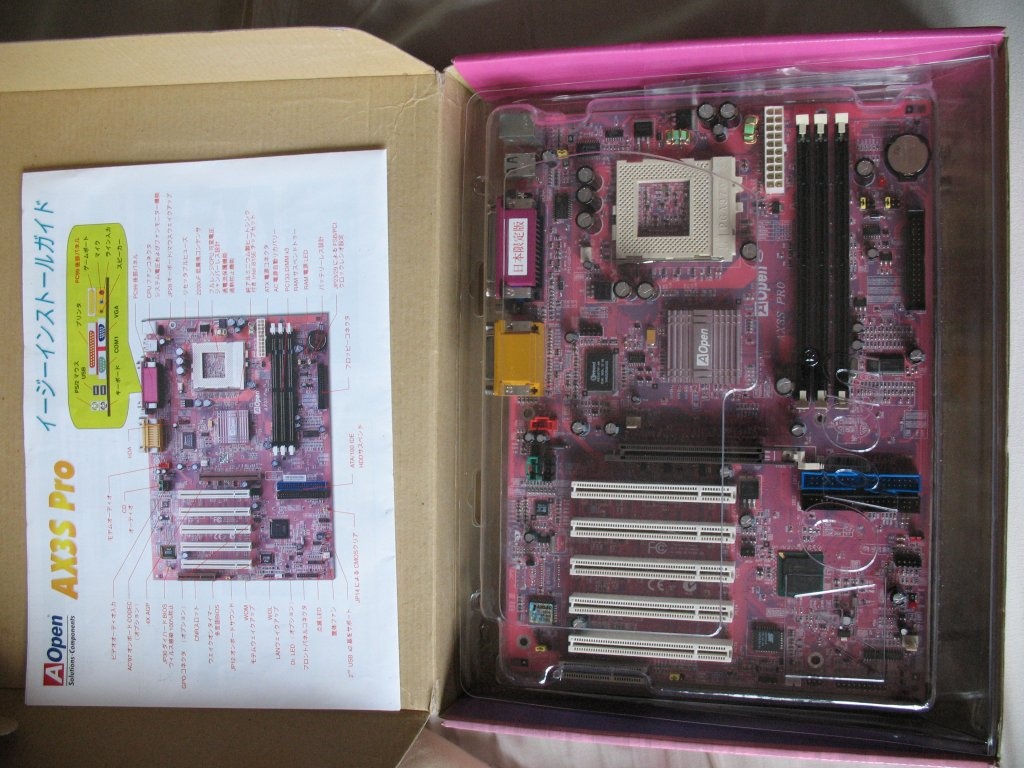

Na 13€ aan de verkoper te hebben overhandigd kreeg ik de roze doos met inhoud overhandigd. Zoals te zien is de doos in het Japans, de rest van de documentatie is dat ook, ik kan er geen bal van lezen, maar het is wel leuk.
Thuis aangekomen het bordje getest en het ding werkte ook nog zonder problemen. Maarja, een werkend bord tegen de muur is ook weer zonde. Er hangt al een Athlon XP tegen de muur als HTPC, en een doel voor een P3 based ding had ik niet, de enige p3 die ik immers nog had draaien was een server. Daarom het besluit genomen dit roze plankje als server te gaan gebruiken.
Een intel i815 chipset heeft dan wel als nadeel dat er maar 512MB op kan (terwijl de BX die ik had draaien met 1GB liep) maar gezien er toch niet echt geheugen intensieve dingen op mijn huidige server gebeurde heb ik het ding ingericht als servertje en er een tijdje mee gedraaid. En dit beviel meer dan goed.

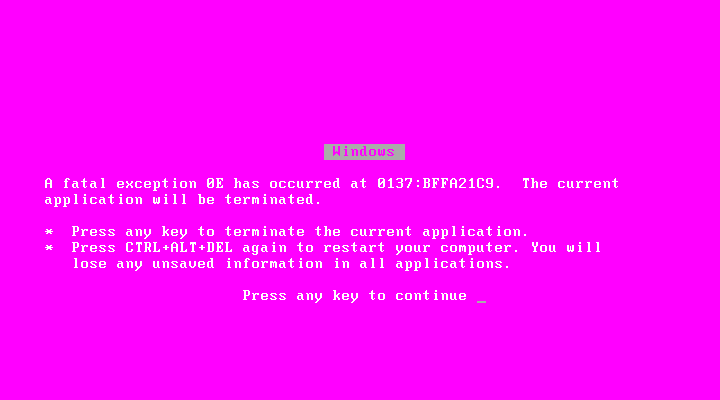

Om toch het idee te hebben dat ik achter een roze pctje zat kreeg mijn desktop en de venstertjes een toepasselijk kleurtje:
Door velen gezien als onwerkbaar, maar het bevalt mij prima (zeker als je bedenkt dat ik dit geval enkel remote beheer enzo
).
De casemod
Maar met enkel fancy kleurtjes op je desktop heb je nog geen casemod, hoe toepasselijk de kleuren ook zijn.
Daarom wilde ik een casemod die mooi aansloot bij dit bordje. Nu is een Aopen Sweetkiss gewoon erg lief, dus wilde ik een kast hebben met een hoog
-gehalte.
De kast moest daarom ook klein worden, klein lijkt immers veel liever dan groot. De kleur sprak vanzelfsprekend, dat moest roze worden, zuurstok roze, net als het bord.
Gezien ik nog nooit een kubusmod had gemaakt, besloot ik om een kubus te maken. Ik wilde het ding eerst de cutecube noemen, maar de naam Knuffelkubus klonk toch nog wat fouter schattiger
Dus allereerst naar de bouwmarkt om MDF te halen en een kastje te maken. De specs van het bakkie waren niet heel heftig, dus ik had niet het probleem dat ik moeilijk moest doen met koelen.
In de kubus komt te zitten:
Aopen Sweetkiss (duh)
P3 600 (6*100)
2x 256MB PC133 ram.
1x 40GB Seagate Barracuda IV bootdisk
4x 320GB Seagate Barracuda 7200.10 dataopslag
Promise ATA133 controllertje voor de hdds

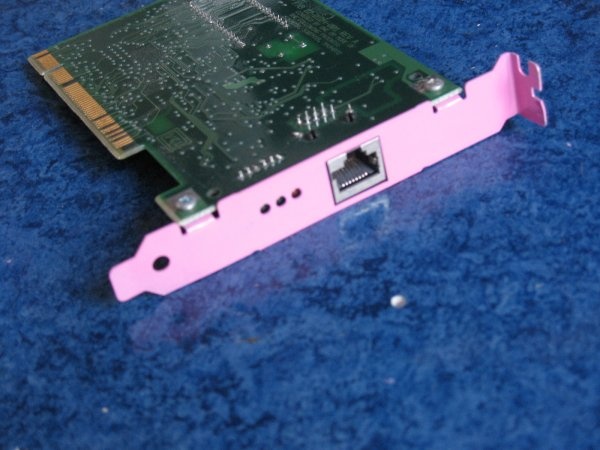

3com nicje (wordt nog vervangen door een Gbit intel nic).
bouwen van de kubus
Het idee van de kubus was simpel, 32x32x32cm met 2 lagen. De onderste laag bevat de voeding en de hdds, de bovenste de rest van de hardware.
Met latjes is het onderstel gemaakt, de strepen die je ziet zijn om aan te geven waar de wieltjes moesten komen.
Met de voeding erin (die aan de zijkant is vastgezet)
De voeding met de 2e plaat er bovenop waar het mobo op bevestigt gaat worden.
En zo moet het mobo er dan in komen te zitten. De ventilator zit er om de 5 hdds koel te houden, deze wordt uiteraard netjes weggewerkt.
Aan de onderkant komen de wieltjes en ook de powerbutton en knopje voor de CCFLs, de gaten die je ziet zijn om de hdds vast te zetten, die komen dus op hun kant te staan.
Aan de bovenkant is er een dwarsbalkje bijgekomen, om ervoor te zorgen dat de kubus de vorm goed hield. De oplettende kijker ziet ook dat de voeding vervangen is, een 235W Aopen voeding is meer dan zat voor een vrijwel niets slurpende P3 600 bak.
En de backplate, met ook het rekje voor de pci kaartjes.
De plaat voor het mobo, met boutjes heb ik de afstandsbusjes vast gezet, de inkepingen aan de zijkant zijn voor de ide kabels, stroomkabels en de PSonkabel.
De sleuf die erin zit is uiteraard om ervoor te zorgen dat de pci kaarten daar netjes invallen.
En nu het leuke werk, het schilderen
Ik heb de kleur een beetje gegokt en moet zeggen dat het best aardig geworden is.
en natuurlijk:
en nog meer roze:
En bij zoveel roze houdt het nog niet op
Ik moet zeggen dat de kleur best aardig matched met wat ik in gedachten had
Maar het kan natuurlijk altijd nog rozerderder
en in het kastje...
Als intermezzo even een leuke grap die m'n vader en ik hebben uitgehaald, ik schilderde deze kast afgelopen zondag... die dag was ook 1 april. Gezien het huis hier een schilderbeurt nodig had was m'n vader bezig de nodige oude verf aan het afbranden en hij had zin om de buurt een beetje te schokeren. Dus na het lenen van mijn verf, zag de bovenkant van de garage er zo uit:
ook al is het maar een klein stukje, de buurt reageerde nogal geschokt
maar goed, terug naar de mod.
Voor mensen die dit roze al erg vinden, denken dat het niet fouter kan dan dit en het enkel blijft bij simpel schilderwerk..... guess again
De term "knuffel"kubus komt natuurlijk ergens vandaan, en wat is er nou knuffelbaarder dan roze, pluizig, zacht, langharig, pluche?....
Het zoeken van pluche is niet echt gemakkelijk, roze pluche is vrijwel niet te vinden, vandaar dat ik gekozen heb voor een wat donkerdere kleur roze. Het idee erachter was om een duo tone te maken, net als de doos had (lichtroze en donkerroze naast elkaar). Het lichte was het mobo en de binnenkant van de kast, het wat donkerdere de buitenkant. Of het geslaagd is... oordeel zelf.
En daarmee fabriceren we heel eenvoudig de achterkant van de case.
Maar uiteraard blijft het niet bij de achterkant... de hele kast gaat zo worden
Maar niet zonder natuurlijk een raampje te maken zodat je het mobo kunt zien.
Een gat in het bovenste deel. Natuurlijk moest het wel mogelijk zijn om de hardware er ook nog uit te kunnen halen. De achterkant kun je gewoon losschroeven, de plaat van het mobo ligt los en de bovenkant is opklapbaar. Daarvoor heb ik een pianoscharnier gemonteerd aan de rand.
die uiteraard ook netjes in de lak is gezet.
En op deze manier had ik een mooie bovenkant:
(hier nog niet helemaal recht, maar dat heb ik met een dremel gewoon bijgewerkt. Tip voor de modders onder ons. Op het moment dat je schuurbandjes gaan verkolen, dan staat je dremel te hard (en ik maar denken waar die rook vandaan kwam).

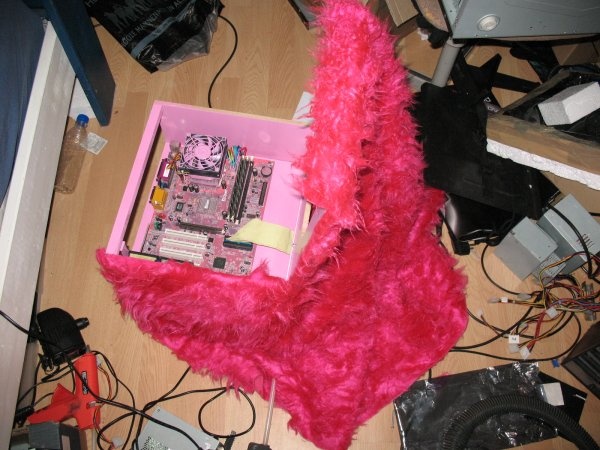

Toen kwam het stevige knip en plak werk. De onderzijde van de kubus werd niet bekleed, de andere 4 overgebleven stukken wel. Daarnaast zijn deze stukken allemaal met 1 stuk pluche bekleed, dit zodat er geen lelijke randen konden ontstaan of wat dan ook, het was even wat moeite, heb 2 keer m'n handen verbrand aan het lijmpistool, maar het zit nu prima.
En met het raampje erin.
het eindresultaat
de binnenkant:
de buitenkant:
met ccfls aan:
en wat een zooitje wordt het als je pluche gaat knippen. Ik weet niet, ik heb het idee dat ik altijd extra veel zooi moet maken als ik ga casemodden (is het geen piepschuim of zaagsel, is het wel roze pluche die je overal vind).
