[CiP] Clean Case

[Verwijderd]

Wacht maar als ie geverft is

Dan zie je pas echt hoe het eruit ziet

Oogt nu helaas nog wat rommelig door plamuur etc

[JohnB]

Mooi man. Dit wil ik ooit ook nog es doen als ik meer klusruimte heb.

[To_Tall]

Hoe zwaar word die kast?

[Verwijderd]

WinnieXX schreef op woensdag 31 januari 2007 @ 10:32:
Mooi man. Dit wil ik ooit ook nog es doen als ik meer klusruimte heb.

Klussen kan je in huis doen Waar een wil is is een weg.

Ramius23:
Waneer kunnen we weer updates verwachten?

[Verwijderd]

Klussen doe ik dus bij mijn pa en ma... Thuis heb ik dr niet zoveel ruimte voor...

Vandaag of morgen Tis nu ff passen en meten voor zijkanten + bevestiging ervan maken.

En dat passen en meten kost soms nog best veel tijd

[TEAMIKKE]

Vaak meer dan het zagen bij mij Moet je absoluut niet onderschatten. En als je een beetje goed om kan gaan met machines moet je het ook nog wel een beetje recht aftekenen want anders gaat het helemaal fout

[Verwijderd]

Zelfde hier hoor... Soms is het net een randje van minder dan een 1mm wat je moet bewerken.
Bewerken, weer ff voelen, etc etc.
Scheelt dat je weet waar je het voor doet, een mooi eindresultaat

Morgen ff update maken

[Verwijderd]

Dat hout wat je gebruik is MDF toch, mag ik vragen welke dikte dat is?
Ik ben zelf namelijk ook met een kast-idee bezig dat ik volledig uit MDF wil optrekken

[X-GAMER-X]

Ja, het is MDF

Materiaal etc:
De kast gaat gemaakt worden van 12mm MDF

[Verwijderd]

Oeps, gemist

[Verwijderd]

Idd 12mm MDF

Update 10

Gister weer ff bezig geweest.
Druk bezig geweest met de zijkanten en bovenkant mooi passend te krijgen.
Het "probleem" is dat ik beide zijkanten los wil kunnen halen.
Als ik dit niet zou doen zou het veel gemakkelijker zijn om ze strak te krijgen...

Omdat het opzich niet heel veel verandering lijkt heb ik ook niet heel veel plaatjes geschoten...

Eerst heb ik een stukje plank bovenaan geplaatst.
Dit stuk heb ik erin geplaats om de radiator te "coveren".
Zo kijk je niet tegen radiator aan en zie je alleen slangen naar beneden hangen als je in de zijkant kijkt.

plankje:


Van iets verder af:


Vervolgens heb ik de rechterzijkant passen gemaakt.
Die moest dus passend zijn voor alle randen... (veel werk)

Zijkant:


Ander shot:


Vervolgens is de linkerzijkant aan de beurt:


En natuurlijk de bovenkant:




De beide zijkanten moeten los kunnen komen.
Om niet teveel verschillende materialen te gebruiken ga ik het MDF gebruiken.
Bv in het balkje wat bovenin zit boor ik een gat waar de bout precies doorheen kan.
Aan de achterkant boor ik het groot genoeg uit zodat er een moetje in past.

[ Voor 99% gewijzigd door Verwijderd op 04-02-2007 15:03 . Reden: [IMG]http://i133.photobucket.com/albums/q76/Yozzman/P1010654.jpg[/IMG] ]

[3lmo]

Ziet er strak uit Ramius23!

Als ie op tijd af is en je 'm meeneemt naar Regroup kom ik wel even kijken

[Verwijderd]

Planning is dat ie voor regroup wel af is hoor

Ben benieuwd wanneer volgende is trouwens...

[Verwijderd]

Mooie casemod
Ben zelf ook wat van plan, heb dus ook een vraagje: Is MDF makkelijk over te spuiten?
Ik ben bezig met een mod waarbij de kast wit moet worden, ongeveer het koelkasteffect, kan ik dat met
MDF maken?

[MrDry]

Verwijderd schreef op zondag 04 februari 2007 @ 14:30:
Idd 12mm MDF

Update 10

De beide zijkanten moeten los kunnen komen.
Om niet teveel verschillende materialen te gebruiken ga ik het MDF gebruiken.
Bv in het balkje wat bovenin zit boor ik een gat waar de bout precies doorheen kan.
Aan de achterkant boor ik het groot genoeg uit zodat er een moetje in past.

Je kan ook moertjes krijgen die in je het hout kan slaan. Niet echt een moertje maar een huls waar je je bout indraait. Een inslagmoer heet zo'n ding geloof ik. klikkerdeklik

[ Voor 5% gewijzigd door MrDry op 04-02-2007 15:29 ]

[Verwijderd]

Verwijderd schreef op zondag 04 februari 2007 @ 15:09:
Mooie casemod
Ben zelf ook wat van plan, heb dus ook een vraagje: Is MDF makkelijk over te spuiten?
Ik ben bezig met een mod waarbij de kast wit moet worden, ongeveer het koelkasteffect, kan ik dat met
MDF maken?

Spuiten heb ik zelf geen ervaring mee...
Rollen lukt zowiezo goed als ie maar goed in de grondverf staat

MrDry schreef op zondag 04 februari 2007 @ 15:28:
[...]


Je kan ook moertjes krijgen die in je het hout kan slaan. Niet echt een moertje maar een huls waar je je bout indraait. Een inslagmoer heet zo'n ding geloof ik. klikkerdeklik

Thx FF kijken of dat wat is...

[Verwijderd]

Denk dat ik die dingen wel ga halen.
Het stukje waar je op slaat is wel lelijk, maar dat gedeelte wordt niet in het zicht geplaatst...

[Verwijderd]

Update 11

Vandaag ff langs praxis geweest en idd die inslagmoeren gehaald
FF eentje geprobeerd en werkt echt perfect!
THX voor de tip!

Vandaag weer verder gegaan met wat stukjes voor het bevestigen van de deuren.
Voor de linkerdeur heb ik een mooie strook genomen, lekker stevig en ruimte zat daar

Strook linkerkant:


En van bovenaf:


Voor andere plekken kon dit niet echt, de kast zou er lelijk door worden...
Dus maar een paar blokjes gezaagd.

Blokjes:


Deze keer heb ik het maar 2 bevestigd, dit omdat ik andere plannen had met de case voor vandaag

Blokje 1:


Blokje 2:



Mijn echte plan voor vandaag was een deel in de grondverf te gaan zetten.
Een aantal delen van de kast zijn eigenlijk zo goed als klaar.
Wel wordt er natuurlijk nog wat aan gemod en dergelijke, maar de contructie veranderd niet enorm meer.
Het onderste gedeelte is nog niet gedaan, dit omdat daar nog het een en ander aan pomp en HD rek in komt wat nog bevestigd wordt aan de bodem...
Maar vandaag was zeer lonend werk

Bij deze een serie na het gronden:
















Door het gronden wordt het al meer een geheel!
Nu zie je ook dat al dat geplamuur echt nut heeft
Wat wel zo is dat dit pas de 1e laag is en nog niet overal even lekker dekt.
Volgende keer wat licht schuren en nog een keer erover heen mocht het nodig zijn...

[Zjosh]

Dit ziet er echt abnormaal strak uit! Ben benieuwd hoe het er uit gaat zien als het af is. Ga zo door in ieder geval!

[XplodingForce]

Erg mooie, en zeker (zoals de anderen ook al zeggen) zeer strakke case!

Wat voor frees gebruik je eigenlijk voor dit soort dingen (sorry, waarschijnlijk stomme vraag) een bovenfrees oid?

[TEAMIKKE]

Ik gok er wel op Heb je dat gespoten of met een kwast gedaan? Ziet er goed uit. Maakt het idd een geheel. De paintjob is altijd erg belangrijk, als die goed gaat word je case super Bij jou komt dat wel goed volgens mij

[Verwijderd]

THX!

Het is maar de grondverf he, straks wordt nog stukkie beter door de echte verf
Mooi hoogglans wit!

Een bovenfrees idd, werkt super, alles wordt daardoor mooi afgewerkt.
Heb een oude bosch, maar die werkt als een tierelier.

Hehehe, geen van beide, gewoon met een roller.
Dat werkt het beste op vlak hout, zo kun je mooi egaal uitrollen.
Een kwast is eigenlijk alleen voor randjes en de hoeken.

[Verwijderd]

Heey ik man ik zie dat je lkkr voor uit gaat !!

je doet et beter als mij maarja ik heb ook maar 2 linkerr handen

Edit : zou ik wat van je ideen van de Fans mogen gebruiken voor een test bakje om mijn fans uit te testen en dat bakje maak ik van mdf

[ Voor 42% gewijzigd door Verwijderd op 11-02-2007 12:43 ]

[Verwijderd]

Thx, dr zit geen patent op hoor

Heb het alleen denk nog niet eerder gezien, denk voor MDF vrij uniek

[Verwijderd]

Gekke vraag maar, hoe wil je de kabels van onder naar boven laten lopen ? Lijkt mij handiger eerst het gat te maken en dan assembleren.

[Verwijderd]

Welke? Van mobo?
Die gaan onderlangs, het mobo zit niet strak tegen de onderkant aan

[UgotHeinzzd]

Hoe wil je de kabeltjes van je fans in de gefreesde sleufjes op z'n plek houden? Witte stukjes kabelgoot? Leek mij nl een mooi idee weet alleen niet of je dit al in gedachte had en zo niet of de sleufjes breed genoeg zijn
Natuurlijk wel een paar maten kleiner

[Verwijderd]

Had gekund

Neej, moet ff kijken hoe ik dat ga doen, misschien komt er nog een plexiplaat voor.
Dan blijven ze gewoon liggen

[Verwijderd]

Laat maar

edit:

Sorry had OP niet helemaal goed gelezen, zie nu dat je die achter het MB wil laten gaan. Sorry.

[ Voor 75% gewijzigd door Verwijderd op 11-02-2007 20:28 ]

[Verwijderd]

Vanavond mn huidige pc uit elkaar halen...
Heb wat spullen ervan nodig...

Ga nog 1 ding in de kast bouwen, een coverplate voor het stukje tussen mobotray en het tussenschot.
Dit wordt MDF met alu ervoor, alu is meer ervoor dat het hetzelfde materiaal is als mobotray

[floriske.nl]

nu je kast voor een groot deel in de grondverf staat begint het geheel erg mooi vorm te krijgen en wordt langzaamaan duidelijk welke kant het in gaat!

zoals sommigen wel weten ben ik geen super fan van mdf, maar er lopen momenteel toch 2 cip's (en een derde heeft er mee gedaan aan tBCL) welke maar weer eens bewijzen dat materialen niet je favoriet hoeven te zijn om strakke resultaten op te leveren

* floriske.nl heeft genoeg gezegd denk ik

[ Voor 4% gewijzigd door floriske.nl op 20-02-2007 13:20 ]

[Verwijderd]

Thx man

Tis ook niet het meest mooie materiaal idd, heeft voor en nadelen...
Nadeel vind ik zelf vooral eigenlijk de dikte.
Is net wat lastiger soms...

[Verwijderd]

Het is juist een heel mooi materiaal, je kan het heel goed bewerken en het is heel glad. Er zijn ook heel veel verschillende diktes in te krijgen bijvoorbeeld 6mm, misschien een idee voor de zijschermen? Het is heel belangrijk om het goed voor te bewerken voor een optimaal resultaat, zo zijn er speciale MDF-grondverven te krijgen waar ook een primer in zit. Ook moet je er op letten dat het MDF niet te 'vet' is (schoon maken met amoniak of andere ontvetter).

- 6mm MDF: http://www.onlinebouwmark...ct.php?product=MDF6QBZG38
- MDF grondverf, check http://www.alabastine.com/

[Verwijderd]

Verwijderd schreef op dinsdag 20 februari 2007 @ 14:06:
Het is juist een heel mooi materiaal, je kan het heel goed bewerken en het is heel glad. Er zijn ook heel veel verschillende diktes in te krijgen bijvoorbeeld 6mm, misschien een idee voor de zijschermen? Het is heel belangrijk om het goed voor te bewerken voor een optimaal resultaat, zo zijn er speciale MDF-grondverven te krijgen waar ook een primer in zit. Ook moet je er op letten dat het MDF niet te 'vet' is (schoon maken met amoniak of andere ontvetter).

- 6mm MDF: http://www.onlinebouwmark...ct.php?product=MDF6QBZG38
- MDF grondverf, check http://www.alabastine.com/

Zekers mooi materiaal, anders was ik dr niet aan begonnen

Thx voor de tip, maar die spullen heb ik dus al heel lang in huis
En zit er dus ook al op

Alles is al gemaakt in 12mm, als ik naar 6mm deuren zou gaan zou ik van alles opnieuw moeten doen.
Als ik 6mm zou doen zou ik overal 6mm vanaf moeten halen omdat het dan allemaal niet meer aansluit.
De deur die staat bv op de bodem...

De dikte in zekere zin onhandig omdat bij bv de binnenmaten de dikte van het materiaal nog bij moet.
En dat is dan bv dus 2x12mm...

[ Voor 26% gewijzigd door Verwijderd op 20-02-2007 14:26 ]

[Verwijderd]

Houd er dan rekening mee dat ie erg zwaar wordt, maar maakt niet veel uit als je er niet veel mee naar Lanparties gaat. Je kan ook gemakkelijk wielen in het MDF schroeven.. de vraag is of je dat mooi vindt

Anyway, bedankt voor de inspiratie zit nu zelf ook te denken aan een kast van MDF

kheb nu een Antec P180 en ben totaal niet tevreden over de cablemanagement en de schanieren van het deurtje zijn al 2X afgeknapt

[Verwijderd]

Gewicht? Is dat belangrijk dan? Voor mij iig niet.

Af en toe naar LAN, maar dan til ik maar hoor

Suc6 ermee dan!

[MrDummy]

Ja, MDF is mooi materiaal:
+ glad en veilig (geen houtnerf in je vinger, yay)
+ makkelijk in vorm te krijgen
+ makkelijk te vijlen zonder last te hebben van houtlijnen
+ samengeperst massief stuk
+ uitstekend te boren
+ goedkoop

Toch wel paar knelpunten:
- zuigt erg sterk
- erg gevoelig voor vocht (er is ook watervast gelijmde MDF geloof ik....?)
- enorm veel fijne stof als je veel mee zaagt (je kamer zit zo onder laag MDF stof) dus goed ventileren!
- ongeschikt om kleine details mee te werken omdat MDF een meerlaags samengeperst materiaal is, het valt sneller uit elkaar als je in kleine stukjes schroeft of zaagt. Dus alleen grote dingen mee doen.
- is iets slapper dan echt hout of triplex bij dezelfde dikte
- boren is verplicht omdat het door meerlaagse structuur snel barst en snel zwak wordt (vooral in de hoeken)
- bij frezen alleen grote details doen, niet kleine details. Het komt namelijk eenvoudig los door meerlaagse structuur.
- kans op losraken bij gelijmde zijkanten (omdat MDF uit boel kleine stukjes bestaat, is niet echt 1 vast geheel)

Voor kleine fijne dingen wordt triplex beter aan te raden. Bekend materiaal bij modelbouw.
Voor kasten en zo is het geen probleem. Maar niet in de zijkanten schroeven, dat is juist zwakker dan gewoon hout.

Back to topic. De MDF kasten zie ik steeds overal verschijnen en deze is er eentje van, met een andere onderwerp. De voorkant zal zeker anders zijn dan andere kasten. Hopelijk gaat het goed met luchtdoorstroming. Nu is het nog te kaal om wat over te zeggen. Ga gewoon zo door, het wordt een leuke kast!

[Verwijderd]

Ben bekend met alle aspecten ervan

Door frezen zijn je helemaal veel en heel fijn stof.
Dat doe ik altijd buiten, hoe koud het ook is

Intake komt ook niet in front, maar komt in de rechterdeur.
Zo blijft de voorkant zoveel mogelijk heel

[Frenkie123]

Ziet er gelijk heel anders uit na het gronden he? Wordt erg mooi !

[Verwijderd]

THX!

Update 12

Zo nu weer een update.
Sorry voor de erg lelijke pics, had mn cam vergeten...

Deze keer ben ik bezig geweest met de coverplate.
Deze heb ik van mdf gemaakt met daarvoor alu.

Als eerste het mobo dr in gehangen om te kijken hoe dat paste:




Past dus prima, overal ruimte zat

Plaatje van MDF gemaakt wat als basis is voor de cover.
Deze ondersteunt ook gelijk de mobotray.
Die zweeft nu nog een beetje...
Aftekenen maar:


En natuurlijk de zaag + frees erin:


FF passen:


Past dus prima.
Voor deze plaat komt de echte coverplate.
Deze heb ik van alu gemaakt van een andere oude kast.

Na wat gezaag en buig werk:




FF passen of dit ook wel goed zit...


Te groot dus...
Dat was gepland
Nog ff een randje eraf gehaald en uitsparingen gemaakt voor het RAM en de graka.


Hij past prima, alleen vergeten helaas overzicht plaatje te schieten...
Volgende keer dan maar...
Met mn goede cam

p.s. Is een MSI Neo2 platinum mobo, alleen IHS is van proc af

[engelbertus]

ziet er erg strak uit zo.. alleen wat jammer van de dikke lagen hout+gewicht dat het oplevert.

hout is wel een makkelijk materiaal dus wel te begrijpen. t zou wel een cool idee zijn dit in alu o fstaal te maken. je moet dan weer lassen en dan wordt het weer een heel gedoe ( boutjes ed wordt natuurlijk niet meer erg clean ;-) )

[Verwijderd]

Ziet er lekker strak uit, goed dat je een coverplaat maakt. Ga zo door!!

[anonimoes]

Deze mod ziet er zeker goed uit! Ga zo door!
Zoals al gezegd gaat deze kast erg zwaar worden, zelf heb ik een MDF kast gemaakt met ongeveer dezelfde diepte en hoogte, alleen breedte wel echt op 20cm gehouden en deze was al flink zwaar...
Iets om ivm het verven nog op te letten is dat je niet alleen lichtjes moet schuren tussen verflagen door maar echt alle bobbeltjes e.d. wegschuren die na het verven omhoogkomen uit het MDF doordat ze vocht opnemen, als je dit heel consequent doet krijg je echt een heel strak resultaat straks. Zelf heb ik het helaas onvoldoende gedaan waardoor er nu helaas nog steeds bobbeltjes in mijn vervlaag zitten... De consequentie van dit schuren kan natuurlijk zijn dat je een keertje extra moet verven maar dat is het imho zeker waard!

[Verwijderd]

Idd de grondverf zelf is toch beetje bobbelig geworden.
FF stukje geschuurd omdat er wat gelijmd moest worden.
Het lijmt wat beter zonder grondverf
Dit werd weer heel mooi glad
Scheelt dat verf niet heel erg dun is.
Ga wel 2x gronden, nog keer idd goed schuren en dan weer gronden

FF snel pics geschoten:



Graka erin:

[ Voor 3% gewijzigd door Verwijderd op 25-02-2007 17:08 ]

[Verwijderd]

Ik kwam vanmorgen toevallig langs Eigen Huis en Tuin gezapt, en daar hadden ze het ook over mdf verven. Wat daar gedaan werd, was met water verdunde houtlijm het mdf insmeren, en dan verven. Lieten ze ook het verschil zien, welk best groot was.

Vind dit trouwens een leuk project om te volgen, ben benieuwd naar t eindresultaat...

[Verwijderd]

Thx
Funny, khad et ook gezien
Ik smeer gewoon in met plamuur, werkt ook prima...

[Verwijderd]

Keurig, die coverplaat! Heeft je graka geen peg nodig? Dat is bij mij beetje dilemma namelijk.... Zit zo lelijk midden in de kast....

[Verwijderd]

Thx

Stroomkabeltje bedoel je?
Die moet er helaas wel komen...
Wilde hem strak langs de achterkant van de kaart leiden en dan achter cover laten verdwijnen.
Zou lelijk zijn als ie zo door de kast bungelt...

[Verwijderd]

Update?

[Verwijderd]

Weinig tijd gehad... Feestjes etc...
Bouw vooral in het weekend.

Morgen dagje vrij, dus dan ff tijd voor wat mod werk
Zaterdag weer

Afgelopen zaterdag wel mijn oude kast uit elkaar gehaald (antec sonata uit TS).
En begonnen met het HD rek eruit te halen en fatsoeneren.
Zit mooi dempening in, daarom wil ik die gebruiken.

Morgen ga ik de bovenkant nog een keer opnieuw maken.
Het gat voor het rad zit net niet op de goede plek.
Daardoor botst ie met de cover...

[ Voor 54% gewijzigd door Verwijderd op 07-03-2007 12:11 ]

[mutsje]

MDF voorbehandelen kun je ook met behangplaksel doen dat zuigt erin en daarna ben je veel minder verf kwijt omdat het mdf zich niet helemaal meer volzuigt

[Verwijderd]

Dr is al gegrond he...
Zijkanten van MDF zuigen alleen erg hard, gladde oppervlakte valt wel mee.

[Verwijderd]

Nog even over dat plamuren van die kopkanten.

Ik begreep van de plaatselijke schildert dat het aan te raden is oom een laag grondverf aan te brengen voordat je gaat plamuren. Dan kan het hout wat beter werken. Is dt zo? of maakt het niks uit, en kun je gewoon plamuren onder de eerste grondverflaag?

[Verwijderd]

Ik plamuur gewoon meerdere keren.
Na 1x krimpt het namelijk.
Beetje bijschuren en dan nog een keer

Tijd voor een update!

Update 13

Zo na wat langere tijd weer eens een update.

Eerst ff een pic met een fatsoenlijke camera zoals ie er voor de update bijstond.


Deze keer ben ik aan de slag gegaan met het HD rek.
Deze heb ik van mijn oude antec sonata genomen.
Mooi systeem, de HD's hangen dan mooi in de rubbers.

Eerst heb ik alles los geboord:


Na flink veel gezaag en gevijl is dit het resultaat:


De onderkant zitten aparte ribbels waardoor ie ietwat wankel staat...


Klein triplex plaatje ervoor gemaakt:


En op zn plaats:



Het volgende was de bovenkant.
Deze was niet ontworpen voor de cover...
Die heb ik er later bij bedacht, alleen probleem is dan dat de radiator tegen cover komt door de plaatsing...
Dus maar weer een nieuwe maken:


Fans erin:


Grill erop:


Vervolgens maar weer aan het vrezen om de grill erin te laten vallen:.
FF een shotje zoals Ediejo:


Het resultaat:




Vervolgens mooi op zn plekkie gelijmd:


FF om het verschil te zien:


Scheelt dus een stukje...
Hij is vooral naar achteren geschoven.


Het volgende object is het HD rek.
Die had ik van een oude donor kast gebruikt.
Maar die vond ik eigenlijk niet echt mooi...
Deze dus:


Ik had gelukkig plexi liggen van vorige mod.
Daar heb ik dus een nieuwe van gemaakt.
Recht toe recht aan een vierkant bakje.

Stukje op maat gezaagd:


Nog een stukje zagen:


En alle 3 samen:


En ff als voorbeeld hoe dit eruit ziet in de kast:


En alvast een nieuwe bewoner voor de kast:

[prutser001]

Mooi hoor *Bookmarked*

[Verwijderd]

Nu pas... Foei!

[Verwijderd]

Die grindtegels voor het lijmen, heel mooi

Hoe ga je die front verder inkleden? En dan bedoel ik eigenlijk de dvd en die fanbus? Allemaal gestealth met een ander voorplaat, of?

Dat donkere plexi blijft mooi trouwens... Geen beschermplastic? Ben je niet bang dat die gaat krassen, voor doe uberhaupt in de kast hangt?

(bedankt voor die plamuur tip trouwens. Ik zie wel wat het gaat worden. Wss 2x gronden en 2x plamuren...)

[ Voor 14% gewijzigd door Verwijderd op 08-03-2007 21:41 ]

[Verwijderd]

Ja die worden allemaal gestealth.
Voorkant wordt een geheel van dat donkere plexi met daarachter mesh-x.
Lekker donker.
Het spul wat op de voorkant van de fancontroller kan er allemaal af
Dan verwerk ik die dus weer in die voorkant

[Verwijderd]

mooi hoor, netjes afgwerkt, zeer netjes

[Verwijderd]

Waar lijm je dat plexi-glas mee?

[Verwijderd]

Seconde lijm van bison gebruikt.
Werkt perfect.
Klik

[Pin0]

Verwijderd schreef op donderdag 08 maart 2007 @ 21:14:
Ik plamuur gewoon meerdere keren.
Na 1x krimpt het namelijk.
Beetje bijschuren en dan nog een keer

Tijd voor een update!
knip...

En alvast een nieuwe bewoner voor de kast:

Bug!

Echt vet wat je hier allemaal doet, erg mooi die plexi cd-ombouw zeg maar... Hoe heb je dat gelijmd? Bison dus...
En wat ben je van plan met de cd-rom speler, neem aan dat er wel een dvd-rom in komt? En wat ga je daar mee doen, lijkt mij dat het bij je fan-controller moet passen...

Ga zo door...

[ Voor 70% gewijzigd door Pin0 op 15-03-2007 10:30 ]

[Verwijderd]

Dank u
Die wordt gestealth natuurlijk

[Verwijderd]

Update 14

Zo weer een kleine update.
Veel aan het schuren etc geweest

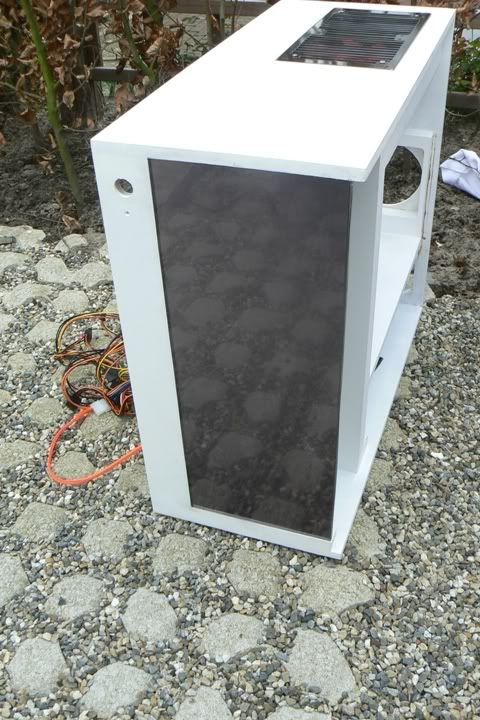

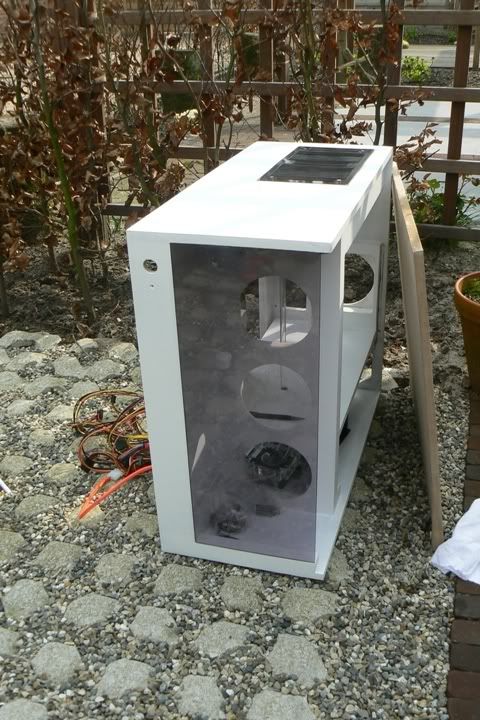

Dit is hoe ie er nu bijstaat:








FF een hardware check gedaan, bovenin wist ik al dat alles past.
Onderin gelukkig ook



Ook ben ik aan de slag geweest met de verlichting voor het stuk waar mobo etc zit.
Dit worden witte leds die afgevlakt zijn.
Zo krijg je mooi egaal wit licht

2 latten op elkaar gelijmd:


1 rand schuin afgezaagd:




vervolgens gaatjes boren:



De achterkant wordt nog uitgevreesd, zodat er een holle ruimte ontstaat.
Daarin wordt het daadwerk + weetstandjes gesoldeerd.
En daarna natuurlijk weer netjes afwerken

[Verwijderd]

begint er leuk uit te zien. Moet je nog veel schuren aan de kast zelf?
Welke kleur wordt te kast, wit? Of is dat nog steeds de primer?

[Verwijderd]

Bijschuren voor de grondverf enzo.
Nog klein beetje bijwerken straks voor de deuren, maar dat is echt heel weinig, minder dan 1mm

Dit is de 2e keer grondverf
Wil em dr zo strak mogelijk uit de echte verf laten komen.
Hij wordt trouwens hoogglans wit

[TEAMIKKE]

Goed werk! Prachtig voorbeeld van hoe een kast met relatief weinig (vind dat schot in het midden wel goed bedacht) nieuwe/orginele dingen erin toch érg mooi wordt

Ben erg benieuwd naar het eindresultaat

[Card Nox]

Hele mooie kast. Blijf je CiP lekker volgen.

Heb je alles gelijmt en gebruik je die blokjes voor extra stevigheid?

[DeKemp]

Kun je niet beter Acrifix gebruiken om het plexi te lijmen.

[Verwijderd]

Card Nox schreef op zaterdag 24 maart 2007 @ 16:18:
Hele mooie kast. Blijf je CiP lekker volgen.

Heb je alles gelijmt en gebruik je die blokjes voor extra stevigheid?

Die blokjes zijn voor de deuren

DeKemp schreef op zaterdag 24 maart 2007 @ 17:06:
Kun je niet beter Acrifix gebruiken om het plexi te lijmen.

Geen idee, geen ervaring mee...
Had deze lijm, geprobeerd op proefstuk en zag er gewoon netjes uit

[Verwijderd]

Update 15

Vandaag de voorkant gefabriceerd.
De voorkant wordt plexi met daarachter alu.

Helaas ben ik niet zo heel druk met foto's schieten geweest...
Wel druk met preppen van andere onderdelen die gespoten kunnen gaan worden

De voorkant met plexi:


Vervolgens de maat overgenomen op de alu plaat:


En het geheel pasklaar:


Iets andere hoek:


Zoals je kunt zien is de grill gespoten, nog niet definitief.
Was te stoffig, dus nog een keer opnieuw...
Dit wordt ook de kleur van het alu achter het plexi.

De DVD voorkant klaargemaakt voor de front.
Het knopje stak wat uit en dat is later niet handig...
Dr zit ook een andere rand op, die is ook niet zo handy.
Dus schuren maar

Voor:


Na:


Vervolgens gepast:


FF verder met passen en meten van de hardware.
Deze keer ff het rad op zn plek gezet.

Het rad:


En de bovenkant:


Slang eraan:


En aan de pomp:


Res komt erachter:


Past precies

[Goesiman]

Ah, mooi. Dan weet ik ook welke lijm ik kan gebruiken voor mijn resevoir zodadelijk .

Zag net je update, het ziet er wel erg strak uit, die slang dwars door je kast. Ik vraag me wel af of dit wel zo verstandig is i.v.m. waterflow. Aan de andere kant zal het ook wel niet zoveel uitmaken want je pomp is krachtig genoeg.

[ Voor 57% gewijzigd door Goesiman op 24-03-2007 17:40 ]

[Verwijderd]

Dat noemen we mooi!!

[Verwijderd]

Ik moet zeggen ik vond dit er mooier uitzien:



Dan dit:



Overwogen om geen alu achter het plexi te maken? Geeft een beetje fishtank idee, zag er goed uit...

Met alu is die natuurlijk wel cleaner....

[Verwijderd]

Eens met ^^. Bovendien is 't jammer van die 2 verschillende fans op je rad.
Maar 't gaat een akelig mooie kast worden, dat weet ik al zeker.

[M.Koers]

Ziet er goed uit.

Alleen zit die slang vanaf de radiator naar benedeb volgens mij iets scheef. Da´s wel jammer.

Keep up the good work!

[Verwijderd]

Goesiman schreef op zaterdag 24 maart 2007 @ 17:37:
Ah, mooi. Dan weet ik ook welke lijm ik kan gebruiken voor mijn resevoir zodadelijk .

Zag net je update, het ziet er wel erg strak uit, die slang dwars door je kast. Ik vraag me wel af of dit wel zo verstandig is i.v.m. waterflow. Aan de andere kant zal het ook wel niet zoveel uitmaken want je pomp is krachtig genoeg.

Thx
hmax van 3.8meter... Moet lukken

Verwijderd schreef op zaterdag 24 maart 2007 @ 17:52:
Dat noemen we mooi!!

Thx

Verwijderd schreef op zaterdag 24 maart 2007 @ 17:58:
Ik moet zeggen ik vond dit er mooier uitzien:

[afbeelding]

Dan dit:

[afbeelding]

Overwogen om geen alu achter het plexi te maken? Geeft een beetje fishtank idee, zag er goed uit...

Met alu is die natuurlijk wel cleaner....

FF heel snel met paint...
Dit is mijn bedoeling met het alu:

Verwijderd schreef op zaterdag 24 maart 2007 @ 23:10:
Eens met ^^. Bovendien is 't jammer van die 2 verschillende fans op je rad.
Maar 't gaat een akelig mooie kast worden, dat weet ik al zeker.

Hehehe.
Dat zijn natuurlijk niet de uiteindelijke fans...
Er komen 6x silver lightnings in

M.Koers schreef op zondag 25 maart 2007 @ 03:58:
Ziet er goed uit.

Alleen zit die slang vanaf de radiator naar benedeb volgens mij iets scheef. Da´s wel jammer.

Keep up the good work!

Bovenin mooi recht, onderin iets scheef.
Is probleem met pur... Erg onbuigzaam...
Komt trek ik wel recht als ik de pomp echt vast zet

[Verwijderd]

Aah op die manier, kijk, dat wordt zeker mooi!

[Verwijderd]

En de kleur zeg maar hetzelfde als die grill boven in

[Lemmy18]

dit is eveneens een zeer sjieke mod

kwou dak zelf de tijd had om me er mee bezig te houden

doe zo voort

[Mamoritai]

denk je er wel aan dat je genoeg ruimte overhoud om het schroeftje uit het dekseltje te draaien?
ik heb hetzelfde resevoir, en ik denk dat dat net niet gaat passen.

verder, ga zo door, ik bookmark em iig

[Verwijderd]

Past wel

Nou lekkere K** dag gehad...

Lekker vrij genomen... Lekker dagje klussen.
Verder met voorkant gegaan.

Alles netjes uitgetekend en gemeten.
Alu gezaag... Buigt het alle kanten op...
Klotezooi...
Dan maar het plexi, knalt dat ook kapot...
Heerlijk...

En als klapper op de vuurpijl...
Kast is op de grond gevallen tijdens een windvlaag...
De deuren zaten erin en toen viel ie van de workmate...
Bovenkant naar zn klote...

Kan dus allemaal weer lekker opnieuw...
Denk niet dat ik weer voor plexi of alu ga.
Gewoon MDF...

[Verwijderd]

Hihihi, geef de hoop nier op. Ook ik heb tegenslagen gehad, en uitendelijk komt het wel goed.
Toen ik met de stacker en het de zijpanelen bezig was had ik hem op de bar staan. Toen ging het zijpaneel naar buiten, en door het gewicht trok die de rest van kas mee van de bar op de grond!!
Beetje schade maar niet ernstig.

Sterkte en we wachten af hoe je het gaat bolwerken, succes!!

[UgotHeinzzd]

Volhouders winnen he! Dus geen MDF vond dit juist zo'n mooi resultaat geven.

[TEAMIKKE]

Dat heb ik om de 4 onderdelen Kan ik weer iets opnieuw maken. Daarom schiet het bij mij ook weer niet op maar goed. Volgens mij is dit pas de eerste echte grote tegenslag dus wees blij Uiteraard wel heel jammer van je goede werk maar je kan het natuurlijk weer net zo mooi maken

Ik wacht weer geduldig

[Verwijderd]

Oja, vergeten te melden: Front niet van mdf maken, op de zefde manier zoals je hebt gedaan, ziet er elegant uit!!

[brinkdinges]

Over dat zagen: ik denk dat je een botte zaag hebt gebruikt en/of je het werkstuk niet hebt ingeklemd. Sowieso geen houtzaag gebruiken in een decoupeerzaag, maar een metaalzaag, en pendelstand uitzetten.

[Verwijderd]

Het was de pendelstand...

[Verwijderd]

Ehm, pendelstand?

[Verwijderd]

Pendelen is makkelijk om recht te zagen.
De zaag maakt dan een pendelende beweging, waardoor ie makkelijk in rechte spoor blijft...
Alleen heeft dit wel als effect dat ie wat meer omhoog trekt...

[Verwijderd]

Met Plexiglas zagen is het erg oppassen, ik werk zelf in een part-time in bouwmarkt en moet dat spul ook wel eens zagen, dingen waarop je moet letten:

- Leg er wat onder met zagen -stukje afvalhout ofzo- zorg dat het Plexi hierop is vastgeklemt en zaag het geheel door. Op deze manier gaat het plexi niet trillen/knappen/rafelen.
- Gebruik een fijne zaag, liefst een cirkelzaag, of anders een metaalzaag in de decoupeerzaag.
- Plak de kant af waar je gaat zagen als je de decoupeerzaag gebruikt (de voet van de decoupeerzaag kan krassen veroorzaken).

Of: laat het door een Bouwmarkt/bouwbedrijf doen, als het mis gaat kun je bij hun de schuld leggen


'k hoop dat je doorgaat, niet opgeven!

[Verwijderd]

Verwijderd schreef op dinsdag 27 maart 2007 @ 13:52:
Met Plexiglas zagen is het erg oppassen, ik werk zelf in een part-time in bouwmarkt en moet dat spul ook wel eens zagen, dingen waarop je moet letten:

- Leg er wat onder met zagen -stukje afvalhout ofzo- zorg dat het Plexi hierop is vastgeklemt en zaag het geheel door. Op deze manier gaat het plexi niet trillen/knappen/rafelen.
- Gebruik een fijne zaag, liefst een cirkelzaag, of anders een metaalzaag in de decoupeerzaag.
- Plak de kant af waar je gaat zagen als je de decoupeerzaag gebruikt (de voet van de decoupeerzaag kan krassen veroorzaken).

Of: laat het door een Bouwmarkt/bouwbedrijf doen, als het mis gaat kun je bij hun de schuld leggen


'k hoop dat je doorgaat, niet opgeven!

Allemaal gedaan...
Ik leg er zelf wat onder en ook erop.
Flink goed klemmen...

Was een dun randje en had de pendelstand nog aan staan...

[X-GAMER-X]

Ik raad juist aan om GEEN metaalzaagjes te gebruiken.. dit zijn hele kleine tandjes en als je daarmee door plexi gaat zagen smelt het en heb je geen zaagje meer over.. Je kunt bij de bouwmarkt special zaagjes voor plexi kopen. Werkt heel fijn

[Verwijderd]

Het smelten is inderdaad een beetje een probleem (het smelt achter de zaagsnede weer aan elkaar) Je krijgt dan een soort van rand om je plexiglas. In mijn ervaring is dit echter heel makkelijk weg te halen met een schuurpapiertje of een vijl... Het gaat er om dat het niet knapt, dan ben je verder van huis

[Verwijderd]

Idd, voor bv een plaat gebruik ik gewoon een houtzaagje...
Dan smelt het niet aan elkaar

Voor het fijne werk is het een ander verhaal...

Evt kun je nog peut gebruiken om het plexi te koelen...
Vooral handig bij het boren van de wat grotere gaten.

[Verwijderd]

Waar zo moeilijk doen? Ik zaag altijd met een metaal zaagje. Even wat schilders tape op de zaagsnede en je hebt geen last meer van smeltend plexie achter de zaagsnede.
Ps hoe is het met je mod?

[Verwijderd]

Kheb de bovenkant en plexi voorkant nu opnieuw gezaagd...

Bovenkant is helemaal af, zit er ook weer vast op.
Voorkant is alleen het grote vlak gezaagd.

[ Voor 46% gewijzigd door Verwijderd op 27-03-2007 18:55 ]

[Verwijderd]

Whoehoe, DVD lade eruit gezaagd zonder iets stuk te maken

FF geen pics, komt wel als ie af is

[Verwijderd]

Update 16

Zo na eeen dipje weer verder

Deze keer de bovenkant opnieuw gemaakt.
Niks bijzonder, geen pics van gemaakt.

Wel van het belangrijkste, de voorkant.

Eerst de plexi voorkant gemaakt:


Daarna het alu gedeelte wat erachter geplaatst zal worden:


FF wat money shot's:


Uiteindelijke fans ff erin:


Fans aan in het licht:


Fans aan in het donker max rpm:


Fans aan in het donker laagste rpm:



De plaat kan natuurlijk niet zweven zoals hierboven
Daarom heb ik deze steuntjes gemaakt.
Alu hoekprofiel, deze zal ik M4 tappen en dan mooi er tegenaan schroeven met inbus boutjes.

Ze zitten nog niet op hun plek, dit komt pas als ze gespoten zijn en de kast geverfd is.

Vervolgens ben ik ff met een leuk werkje begonnen.
Het passen en meten van de waterkoeling.
En het past
Plaatjes spreken voor zich:

[TEAMIKKE]

Die slangen heb je weer stylish gemaakt
