Schroef je audioapparatuur open! Pics!

[Oyster]

Ik zal mn Sony STR-DE225 er ook eens opzetten als ik hem weer open heb. Ik heb hem al eens opengehad en de kwaliteit van de spullen is om te huilden. Zodra ik vooruitgang heb geboekt met mn zelfbouw Aleph-X klasse-A mono's zal ik een paar picjes posten. (www.passlabs.com)

[Trasos]

TB schreef op donderdag 23 december 2004 @ 23:17:
[...]

Haha was jij dat! ik zag je advertentie al staan op marktplaats Dacht hee toevallig, die versterker zag ik ook staan in mijn topic

Jah, de wereld is klein

[Boekster]

Mijn beestje , nouja, van internet geplukte foto's . Die van mij gaat niet open .



De voorloper van mij CD speler. Opbouw zal niet heel veel anders zijn.

Opengewerkte pics van de CDX2 staan hier (PDF)
Deze heb ik momenteel te leen (ik ben nu al verdrietig dat ie weerwge moet ), ook in nieuwe behuizing.

[Anoniem: 2111]

Xander2000 schreef op donderdag 23 december 2004 @ 23:30:
Ik zal mn Sony STR-DE225 er ook eens opzetten als ik hem weer open heb. Ik heb hem al eens opengehad en de kwaliteit van de spullen is om te huilden. Zodra ik vooruitgang heb geboekt met mn zelfbouw Aleph-X klasse-A mono's zal ik een paar picjes posten. (www.passlabs.com)

Ik wens je succes met je Aleph-X, maar die is wel anders dan een echte Passlabs XA dus om nu naar passlabs te linken ... Het is iig geen beginnersproject.

Ik heb de mijne nu al weer 1,5 jaar en het klinkt super. Hier 1 mono.

[voodooless]

Boekster schreef op vrijdag 24 december 2004 @ 01:00:
Deze heb ik momenteel te leen (ik ben nu al verdrietig dat ie weerwge moet ), ook in nieuwe behuizing.
[afbeelding]
[afbeelding]

Mooi beestje die Naim. In tenminste een CD-speler waar nog wat in zit

Maar die amp... Ik zie het probleem niet, die heb je namelijk zo nagebouwt, veel zit er toch niet in (specs )

@Taco: Erg mooi gemaakt!

En jongens! Graag details! Niet van die mini 550x300 pixel plaatjes. Ik wil gewoon alles zien . Zodra ik weer plek heb zal ik mijn Parasound ff open halen

[ Voor 17% gewijzigd door voodooless op 24-12-2004 10:45 ]

[Dioot]

Hier een plaatje van mijn Marantz SR5200

[Anoniem: 2111]

Dioot schreef op vrijdag 24 december 2004 @ 11:15:
Hier een plaatje van mijn Marantz SR5200

[afbeelding]

hier krijg je echt waar voor je geld! Wat een hoop pcb's en chips .

[Boekster]

deepspace schreef op vrijdag 24 december 2004 @ 10:40:
[...]


Mooi beestje die Naim. In tenminste een CD-speler waar nog wat in zit

Maar die amp... Ik zie het probleem niet, die heb je namelijk zo nagebouwt, veel zit er toch niet in (specs )

@Taco: Erg mooi gemaakt!

En jongens! Graag details! Niet van die mini 550x300 pixel plaatjes. Ik wil gewoon alles zien . Zodra ik weer plek heb zal ik mijn Parasound ff open halen

Ik wens je veel plezier met het bouwen, je bent je namelijk sug aan het solderen aan alle weerstandjes. Mijn pot is namelijk stiekem digitaal, dus er zit een resistor-ladder achter, met hele kleine stapjes. Werkt erg goed, maar is toch nog niet zo goed als een goede analoge pot, dus die zit wel in het duurdere Naim spul.

Specs:
Zijn er niet zo veel .
30W continu @8Ohm, 125VA Transcient. Maten zijn niet interessant, toch?

De CD-speler weegt overigens net zoveel als de versterker. Het is echt een beest. Helaas komt ie bij mij (nog) niet tot z'n recht. De voorversterker moet echt beter. Dat merk ik nu met de HiCap. De eindversterker in de Nait5 knijpt de stroom van de voorversterker, waardor hij dichtslibt bij complexe stukken en hoge volumes. Dat heeft ook zeker te maken met m'n Sigs, die eisen een hoop van de versterker. De HiCap is dus een hele welkome aanvulling, maar de 250 gaat pas echt wat verlossen. Ik twijfel nu alleen wel heel erg of ik de 250 als eerste moet doen, of dat een 282 een betere aanvulling is. De 250 is fijn voor de luidsprekers, maar de 282 geeft veel meer muzikaliteit, detaillering en rust. Ik ga het tzt maar gewoon proberen .

[ Voor 29% gewijzigd door Boekster op 24-12-2004 11:57 ]

[Anoniem: 91634]

Anoniem: 107284 schreef op woensdag 22 december 2004 @ 12:45:
[...]

Die kan je ook vinden op www.denon.de Daar ga je naar Produkte, AV-receivers, fruhere produkte, selecteer Mehr Informationen... en dan in de nieuwe scherm: Ansichten en dan 5e plaatje en hoppa! Je nudie pic!

Je bedoelt deze,
Denon AVR1804


AVR 3803 Kwel


AVR 1905


De de Buget versie die ik binne kort ga kopen, AVR 1705

[voodooless]

Mijn Parasound HCA-1000 (2x200W@4 Ohm RMS):





Pics zijn een beetje crap omdat mijn lamp kapot is

[ Voor 3% gewijzigd door voodooless op 24-12-2004 14:08 ]

[Anoniem: 2111]

Parasound blijft erg fraai gemaakt.

[Anoniem: 91144]

Eens iets anders dan versterkers en CD-spelers.

Een bandopnemer

[Oyster]

Anoniem: 2111 schreef op vrijdag 24 december 2004 @ 09:54:
[...]


dus om nu naar passlabs te linken ... Het is iig geen beginnersproject.

*ZUCHT!* Waar heb ik gezegd dat een A-X gelijk is aan een XA? Ik link alleen naar de site van de Grondlegger, Nelson Pass dus.

[Barry|IA]

Ik heb net mijn 25w klasse-A versterker even opengemaakt. En natuurlijk wil ik jullie die ervaring niet besparen!


Hier zie je de voorkant van de Marantz. Zelfs het aluminium front wordt redelijk warm in klasse-A


Hier zie je het kontje van de Marantz. Vergulde aansluitingen, pre-out's, stekkerkontakten, etc. zijn allemaal aanwezig op dit apparaat.




En dan eindelijk de binnenkant! De 2 elko's zijn 7cm hoog, en hebben elk een waarde van 12000uF

[Joz_1986]

Heel leuk, die mooie foto's van moderne apparatuur

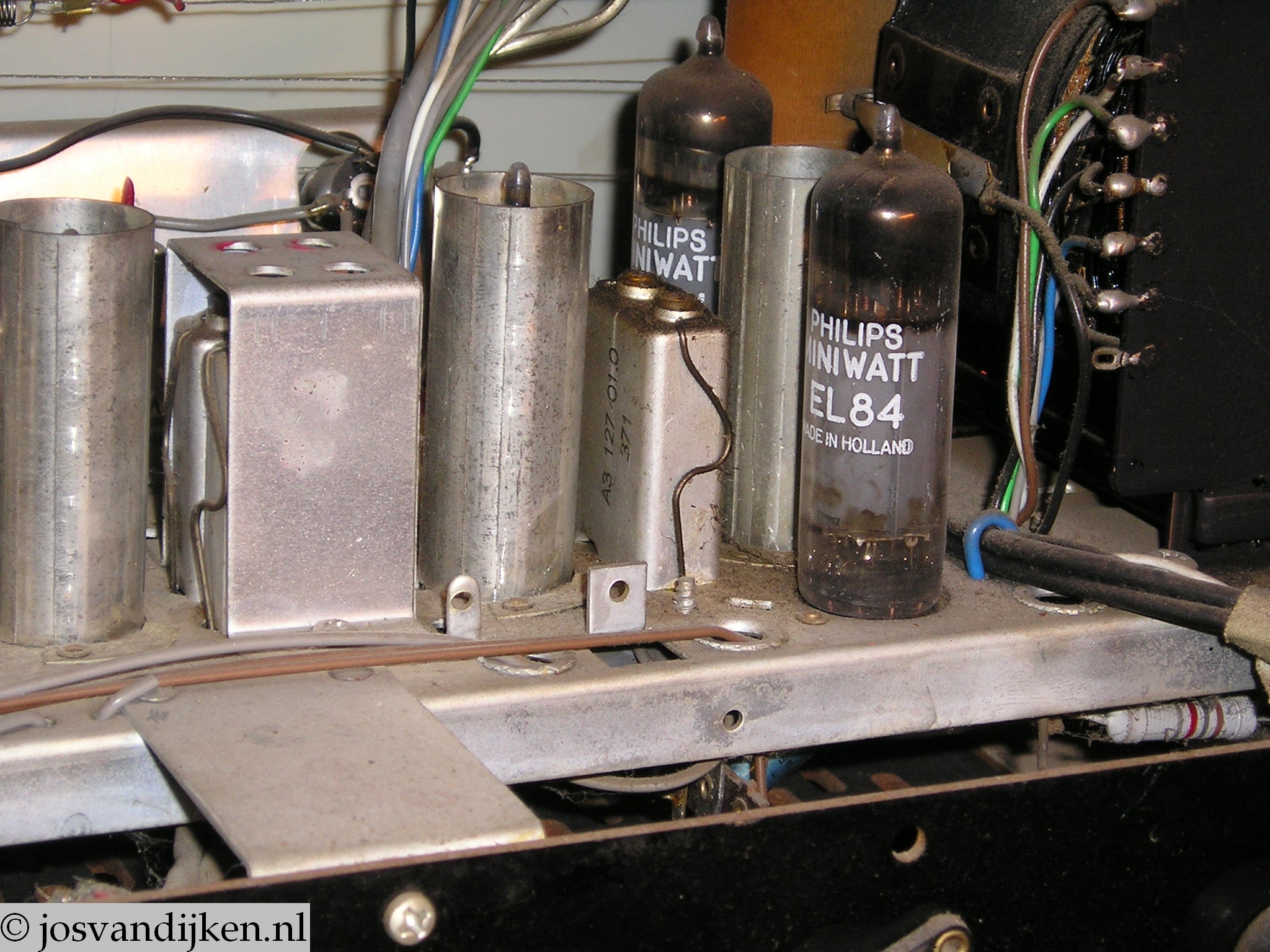

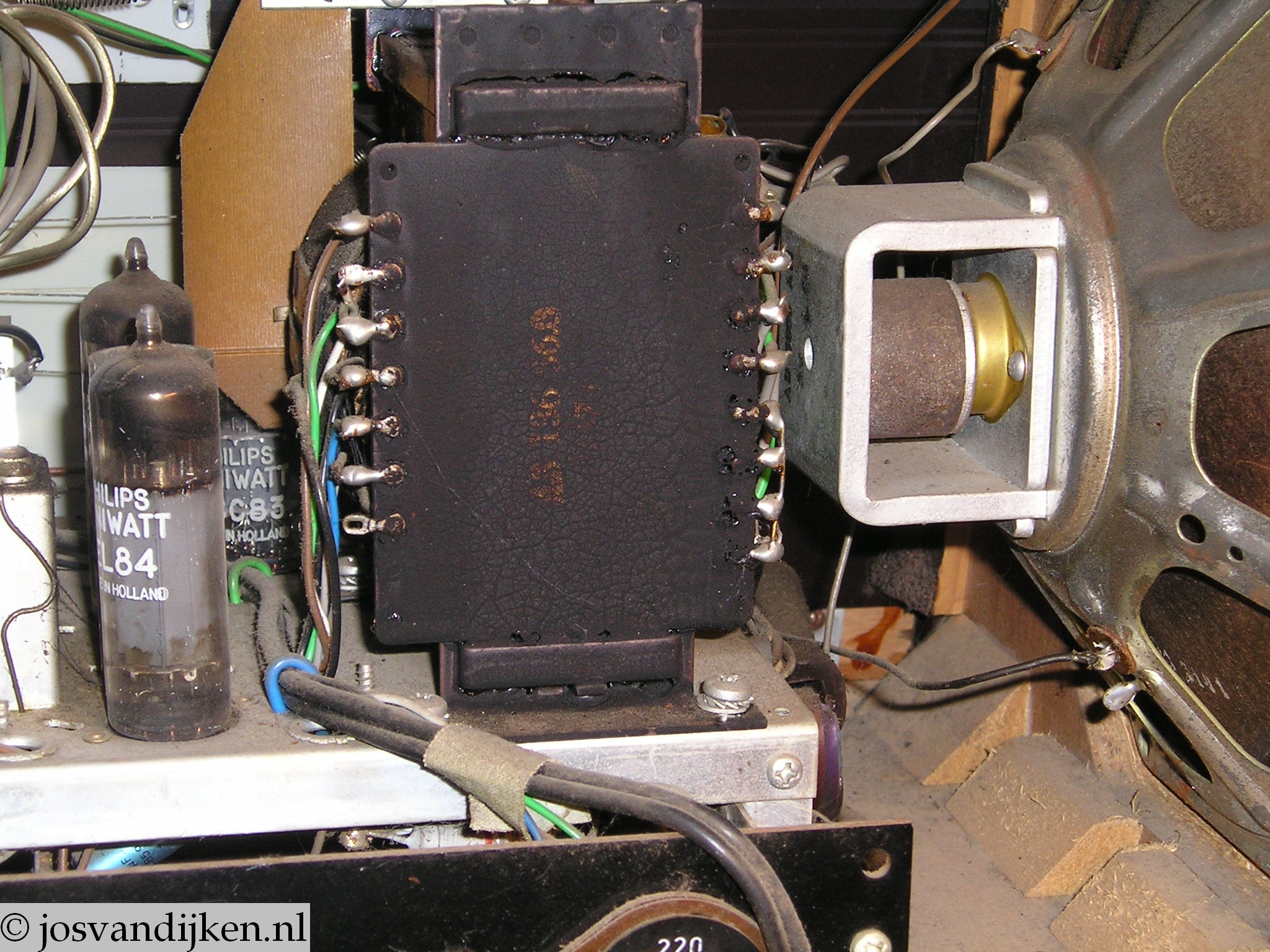

Nu een paar foto's van een oude radio:

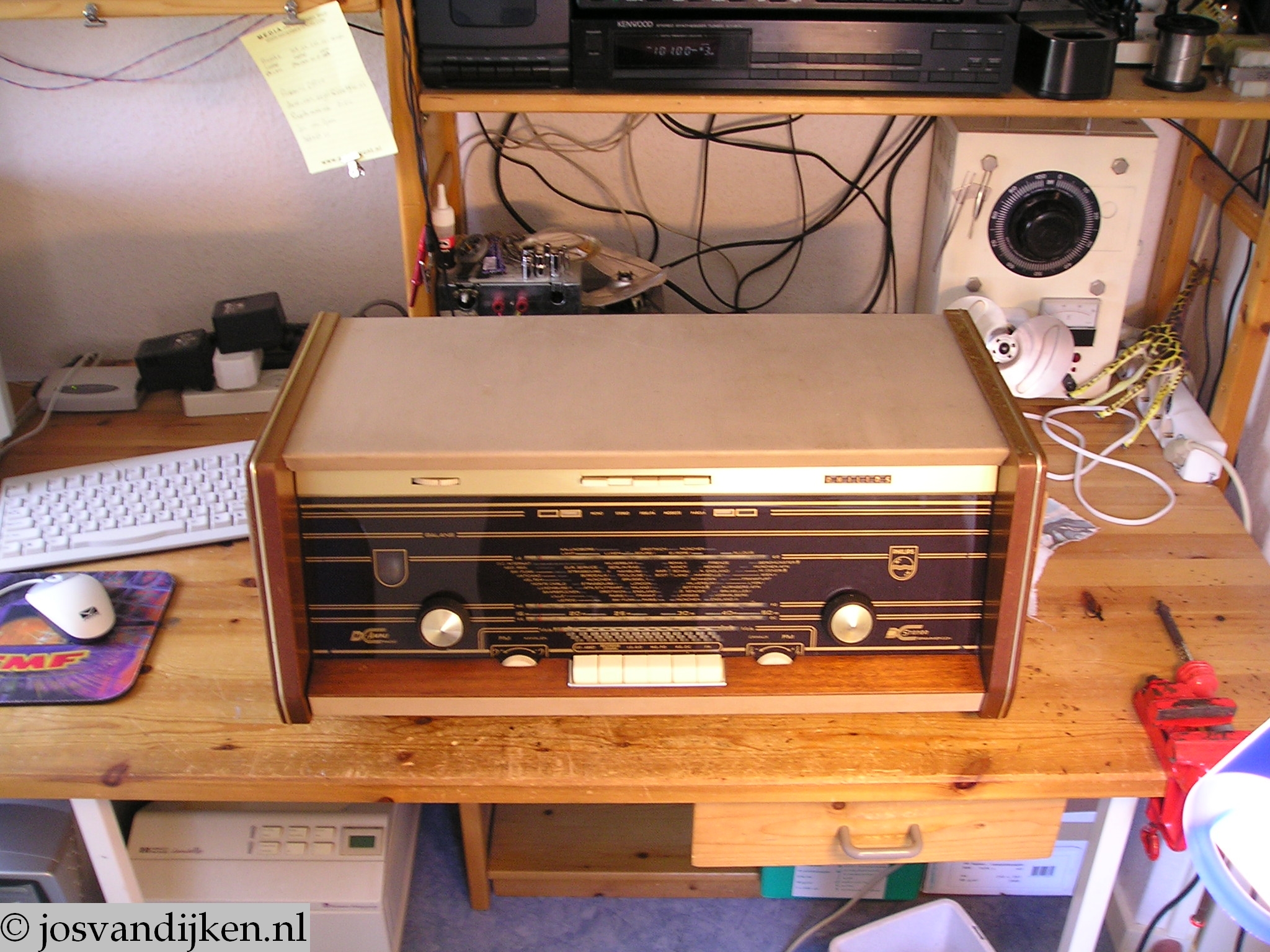

Voorkant:

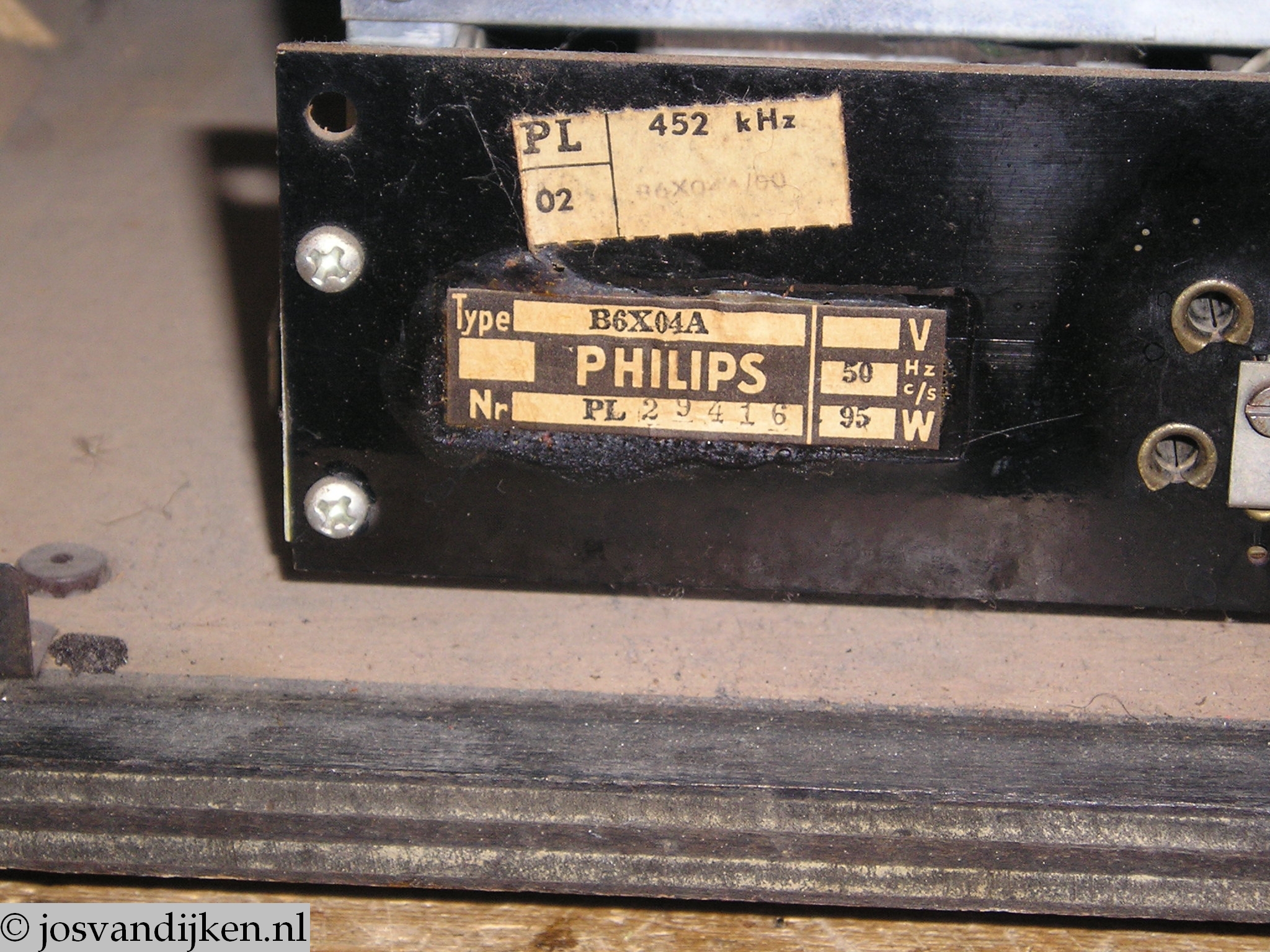

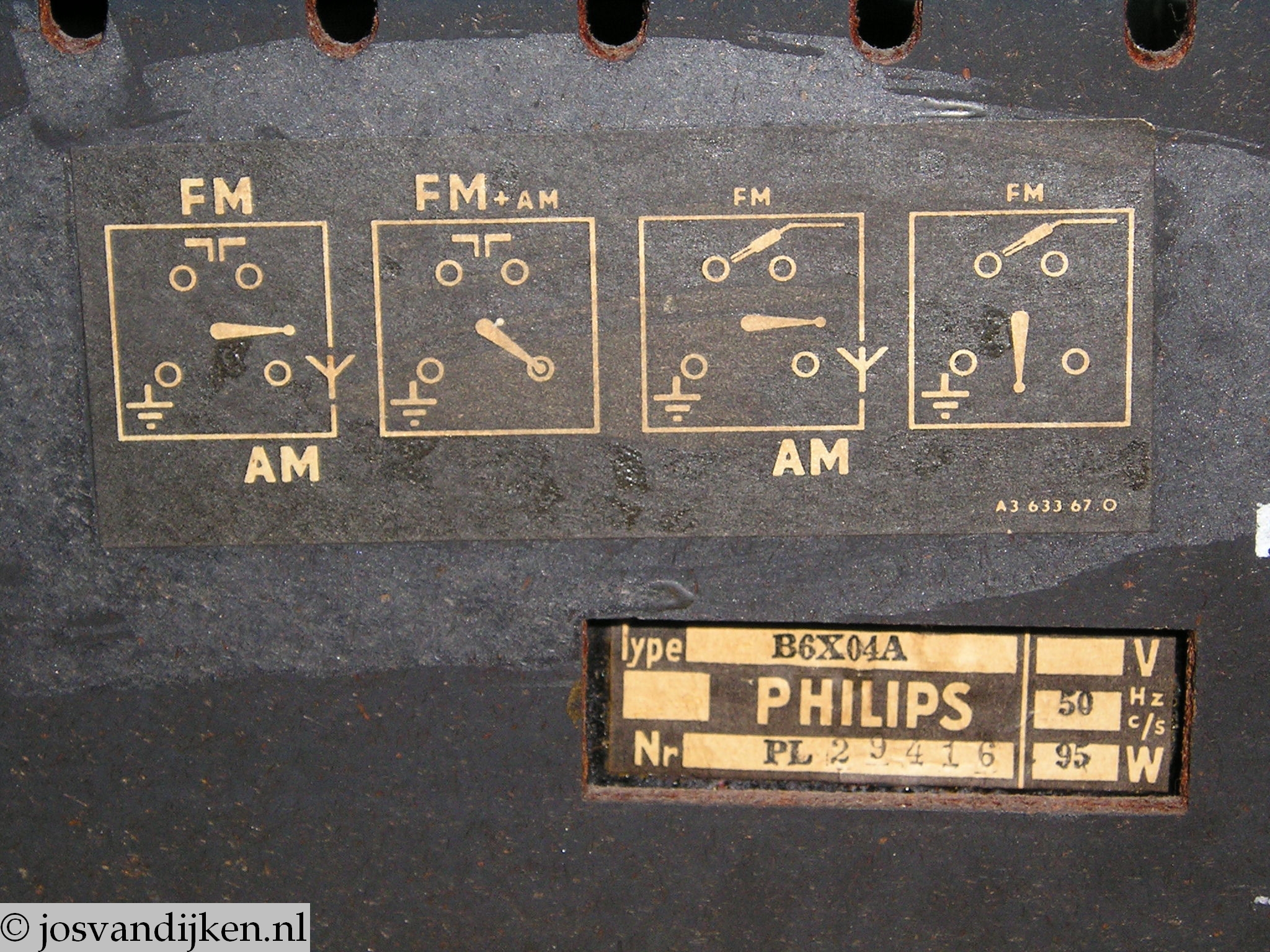

Typeplaatje:

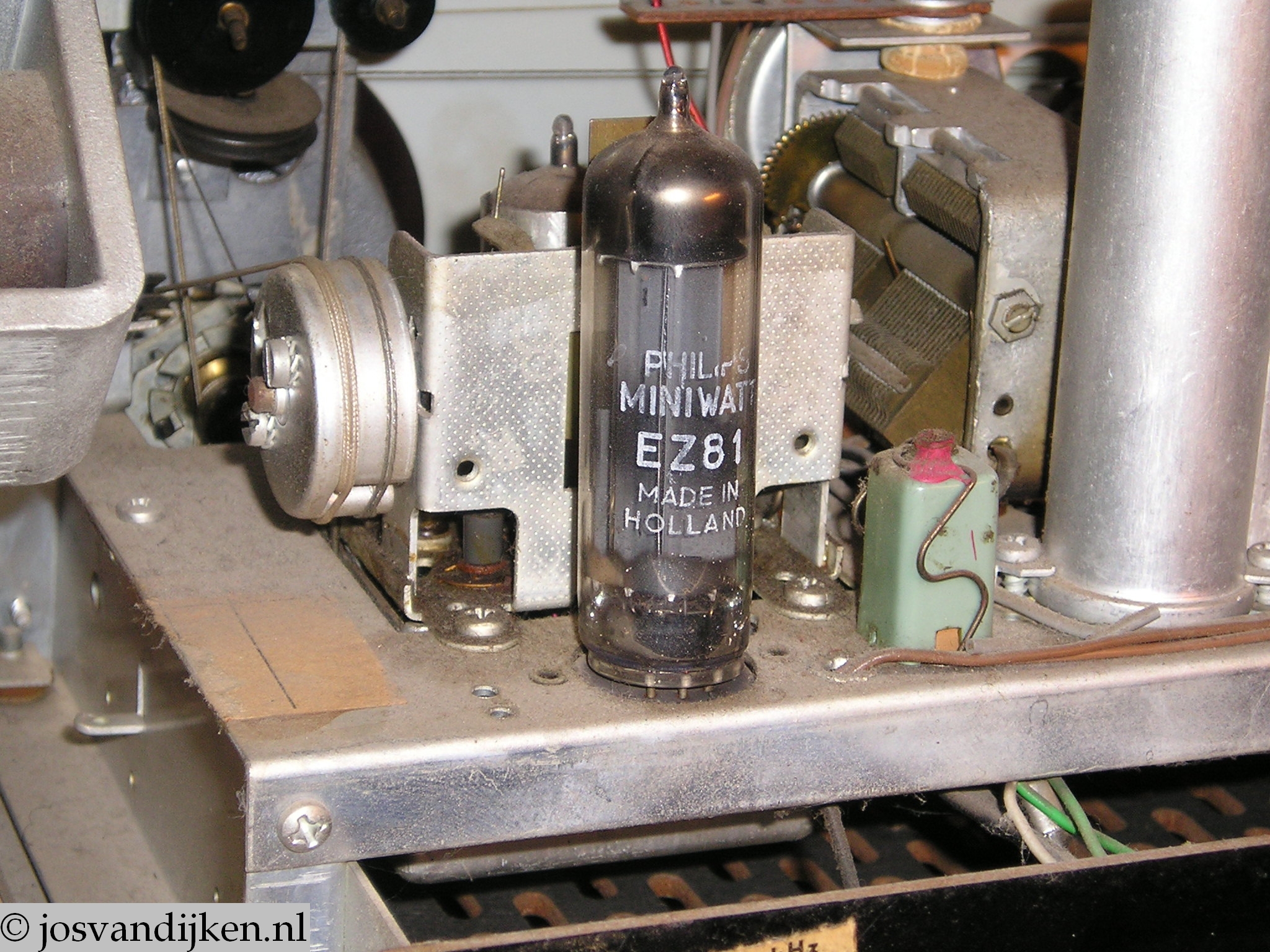

Details:




Deze radio doet het nog prima

[ Voor 76% gewijzigd door Joz_1986 op 12-10-2014 17:22 ]

[Anoniem: 91634]

Je moet een foto van de onderkant maken. In die buizen versterks hadden ze nog geen printen waardoor de onderdelen zwevend zij gemonteerd . Dat ziet er echt geinig uit.

[Joz_1986]

Anoniem: 91634 schreef op zaterdag 25 december 2004 @ 12:34:
Je moet een foto van de onderkant maken. In die buizen versterkers hadden ze nog geen printen waardoor de onderdelen zwevend zij gemonteerd . Dat ziet er echt geinig uit.

Ja klopt. alle onderdelen zo aan elkaar gesoldeerd....
Ik heb er een foto van gemaakt:

Edit:
Foto is helaas verloren gegaan.

[ Voor 14% gewijzigd door Joz_1986 op 12-10-2014 17:28 ]

[Welleweerd]

wat zijn dat voor een ronde dingen.. die grote.. (niet die tape player)

een paar plaatjes hoger

[ Voor 16% gewijzigd door Welleweerd op 25-12-2004 22:38 ]

[Anoniem: 91634]

Cool, hij ziet er erg uit aan d onderkant dan ik had verwacht. Al is het wel super knap dat ze op zo manier een radio wisten te maken . Ik zou dat echt niet kunne.


De grote ding op de foto's boven is een ringkern transformator. (dat is een ronde transformator in de plaats van een vierkante.)

[Joz_1986]

Anoniem: 91634 schreef op zaterdag 25 december 2004 @ 22:44:
Cool, hij ziet er erg uit aan d onderkant dan ik had verwacht. Al is het wel super knap dat ze op zo manier een radio wisten te maken . Ik zou dat echt niet kunne.

Wat een warboel hé Ik heb wel eens zitten te solderen in zo'n radio (niet deze, andere, kleinere) daar word je echt niet blij van....

[zimbab]

Welleweerd schreef op zaterdag 25 december 2004 @ 22:37:
wat zijn dat voor een ronde dingen.. die grote.. (niet die tape player)

een paar plaatjes hoger

Kun je even exact zeggen welk plaatje je bedoeld en welke "dingen" je dan bedoeld?

[Welleweerd]

Boekster schreef op vrijdag 24 december 2004 @ 01:00:
Mijn beestje , nouja, van internet geplukte foto's . Die van mij gaat niet open .
[afbeelding]
[afbeelding]
[afbeelding]
De voorloper van mij CD speler. Opbouw zal niet heel veel anders zijn.
[afbeelding]
Opengewerkte pics van de CDX2 staan hier (PDF)
Deze heb ik momenteel te leen (ik ben nu al verdrietig dat ie weerwge moet ), ook in nieuwe behuizing.
[afbeelding]
[afbeelding]

en dan het 5e plaatje.

[m-m]

Harman Kardon 430 versterker:



clickable voor high res

[Waypoint]

Joz_1986 schreef op zaterdag 25 december 2004 @ 22:27:
[...]


Ja klopt. alle onderdelen zo aan elkaar gesoldeerd....
Ik heb er een foto van gemaakt:

[afbeelding]

WTF !! Da's nog eens leuk om te zien, ik had dat echt nooit verwacht! Er zal maar wat kapot wezen, kan je lekker zoeken in de warboel . Vroeger zeker allemaal met de hand gemaakt denk ik.

[_Ernst_]

Leuk topic! altijd leuk om te zien, vooral de oversized voedingen

Welleweerd schreef op zondag 26 december 2004 @ 00:47:
[...]


en dan het 5e plaatje.

De grote zwarte liggende is een ringkern trafo, de 2 liggende ronde dingen zijn 2 elco's (elektrolische condensatoren)

[Boekster]

Welleweerd schreef op zondag 26 december 2004 @ 00:47:
[...]


en dan het 5e plaatje.

Dat plaatje dus, maar welk grote dingen bedoel je dan precies? Die liggende? Dat is gewoon een set hele grote elco's .

[klinz]

ACID-dude schreef op dinsdag 21 december 2004 @ 17:43:
Zelfbouw versterkertje, met brakke bekabeling:

[afbeelding]
[afbeelding]

Hoeveel functionaliteit heb je nodig? Zonder die VU-meters wordt het wel erg kaal. Zeer vet! Hulde!

[Anoniem: 99283]

[voodooless]

Nog even een picje van mijn CD-5400:

[Anoniem: 111211]

Nou, ik heb ook maar es wat apparatuur opengegooid

Daar komt ie;

Eerst de versterker die ik als eindbak gebruik via de pre-outs van mijn receiver.
Harman/Kardon HK690

Voeding en elco's


De amp die ik voor mijn Shiva gebruik (niet erg geschikt, maar dat komt nog wel).
Samson Servo500

Kijk die almachtige heatsink eens


Binnenin;

En de 12 toshiba chipjes op een tijtje


Als ik dan toch bezig ben, dan ook nog maar ff mijn receiver.
Het is een Marantz SR480, maar mijn exemplaar heeft de vervelende eigenschap er soms een achterkanaal uit te gooien
Ach, wordt binnenkort toch vervangen.

En uiteraard binnenin;

[Barry|IA]

Anoniem: 99283 schreef op zondag 26 december 2004 @ 09:45:
[afbeelding]
[afbeelding]

[afbeelding]
[afbeelding]

Cool, die Koda! Zels de duurdere modellen van Marantz hebben geen ringkerntrafo.

@Triple_A:

Versterkers genoeg zie ik Die samson zal wel goed klinken, zeker? Wist niet dat Toshiba voor PA doeleinden gebruikt werden.

@deepspace:

Waarvoor is die 2e trafo?

[ Voor 4% gewijzigd door Barry|IA op 27-12-2004 19:18 ]

[-bolio-]

Barry|IA schreef op maandag 27 december 2004 @ 19:17:
[...]

@deepspace:

Waarvoor is die 2e trafo?

Vaak is die 2e (kleinere) trafo voor de standby stroom te leveren dacht ik.

[Anoniem: 130117]

meendering schreef op dinsdag 21 december 2004 @ 23:19:
Geinig topic dit....

Ik heb zelf een Denon DRA-335 Tuner/Versterker met Mission 762 speakers.
Heb heb al eens open gehad, helaas toen geen foto's gemaakt...

[afbeelding]

Zeg, ik zag dat je Missions 762 hebt. Zijn dat goeie speakers? Ik kan er niet veel over vinden.

[kraats]

Wat (klikbare) fotootjes van een erg leuke slaapkamer-receiver:







Sansui G-7000 van nog échte kwaliteit. Versterker heeft zelfs meerdere malen als PA-versterker dienst gedaan.


En het zijn ook lekker dikke condensatoren die 'ie gebruikt!

Zie Gebruik je nog vintage audio apparatuur? voor meer leuke oude apparatuur

[voodooless]

kraats schreef op maandag 27 december 2004 @ 19:52:

[afbeelding]
En het zijn ook lekker dikke condensatoren die 'ie gebruikt!

Dat zijn dan ook twee elko's in een gepropt

[zimbab]

Nice! Sansui....uit de goede oude tijd........
Die oude Sansui apparatuur roept bij mij altijd een beetje de gevoelens op die je bij Accuphase ook hebt.

[DrNizeGuy]

Een oude Harman/Kardon 730. geeft goed geluidje, rechts is alleen wat zachter dan links, maar rechts hoor ik weer minder, dus dat heft elkaar weer op

[ Voor 3% gewijzigd door DrNizeGuy op 27-12-2004 20:47 ]

[Anoniem: 82012]

Wegens gebrek aan digicam geen persoonlijke foto's, maar heb er toch gevonden

Rotel RSP1098


Parasound HCA-2205AT


Rotel RCD-1072

[cactusman]

zow nu eens even wat anders als de cd/recievers

hier mijn videorecorder. philips VR 6585

kan ook audio opnemen via audio ingang (valt dus onder audio apparatuur.







alleen jammer dat de display het heeft opgegeven na een jaar of 15
het zal wel iets simpels zijn heb ut zelf alleen nog niet gevonden.

[TB]

Ik heb weer een slachtoffer gevonden , een Technics SU-V2A versterker, die we bij onze computer gebruiken. Het is al een vrij oud ding en hij maakt gebruik van de technics "new class A" technologie.

[ Voor 6% gewijzigd door TB op 28-12-2004 00:32 ]

[Anoniem: 61805]

M'n kleine NAD 312





Ik heb ook nog 2 NAD 916's, die zal ik één dezer dagen eens open halen

[Anoniem: 102678]

Een pioneer cdj100s die ik ff repareerde om weer normaal te kunnen gebruiken in de disco:

[TB]

En weer een nieuw slachtoffer

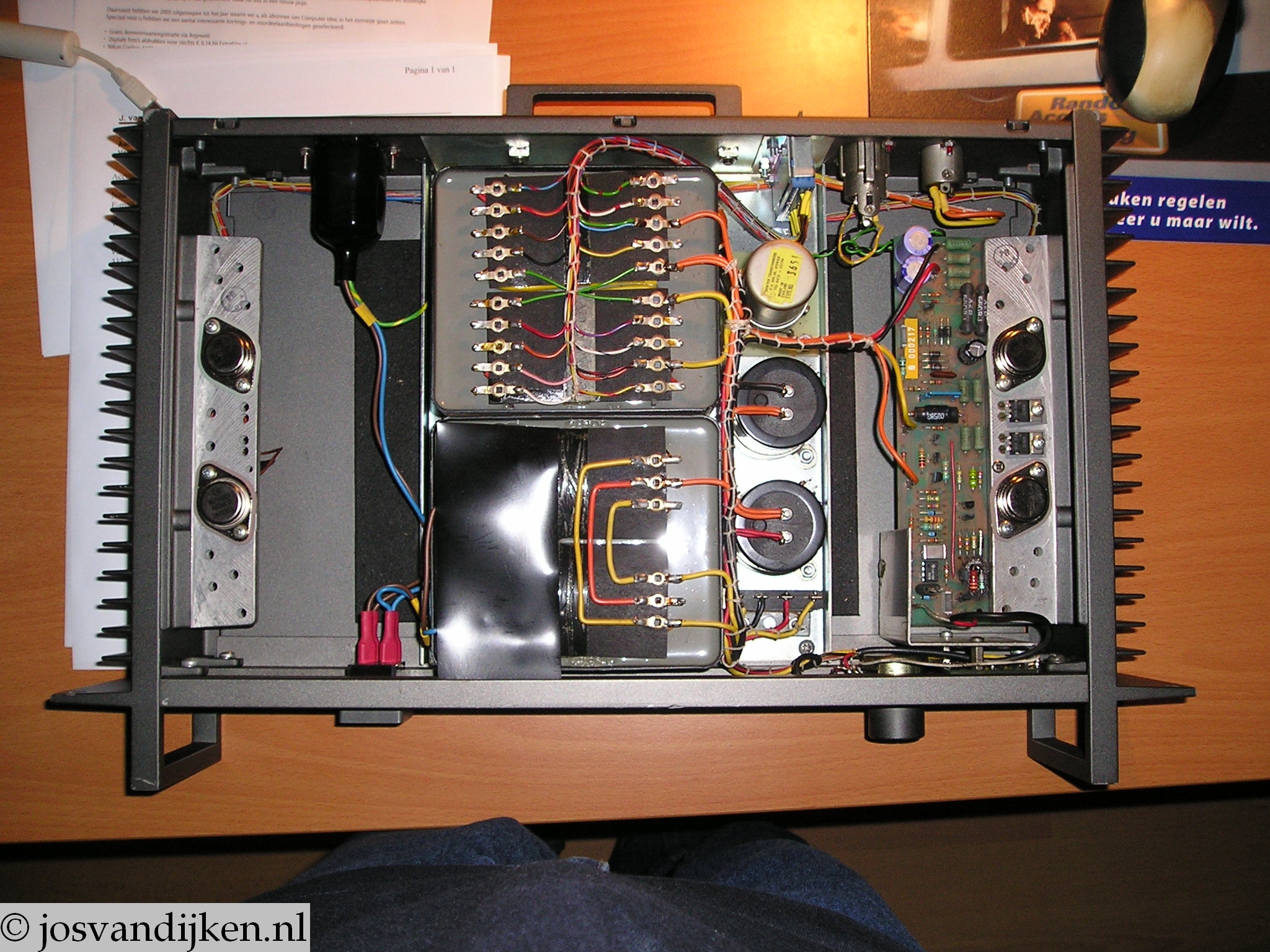

Dit maal mijn PA-versterker, uitgevoerd met dubbele ringkerntrafo en vier enorme condensatoren. Hij levert 2 x 600 watt en word actief gekoeld door een 12 cm fan. Hij is tegen de 50 kilo (ben in mijn leven eenmaal door mijn rug gegaan, bij het tillen van dit ding)

foto's:

[ Voor 10% gewijzigd door TB op 28-12-2004 18:17 ]

[Anoniem: 98057]

Hier een paar plaatjes van mijn 20 jaar oude Denon PMA-737 2*80 watt versterker.
(moet nog even thumbnails maken)






[img]

[ Voor 43% gewijzigd door Anoniem: 98057 op 28-12-2004 19:40 ]

[Anoniem: 61805]

Anoniem: 98057 schreef op dinsdag 28 december 2004 @ 19:19:
Hier een paar plaatjes van mijn 20 jaar oude Denon PMA-737 2*80 watt versterker.

Haha! de PMA-737, die heb ik ook jaren gehad... tot uiteindelijk de schakelaars brak werden... Is/was altijd een prima ding, had m'n vader in 1984 aangeschafd, samen met een Philips CD-speler (in 1984, jaja )

[Anoniem: 111211]

TB schreef op dinsdag 28 december 2004 @ 18:15:
En weer een nieuw slachtoffer

Dit maal mijn PA-versterker, uitgevoerd met dubbele ringkerntrafo en vier enorme condensatoren. Hij levert 2 x 600 watt en word actief gekoeld door een 12 cm fan. Hij is tegen de 50 kilo (ben in mijn leven eenmaal door mijn rug gegaan, bij het tillen van dit ding)

foto's:

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Dit is gewoon eng...
Heeft dat ding ook nog een merk?

[TB]

Anoniem: 111211 schreef op dinsdag 28 december 2004 @ 19:57:
[...]

Dit is gewoon eng...
Heeft dat ding ook nog een merk?

Het is een dyne, een belgisch merk. Heb hem ook uit Belgie. Ik ben er echt enorm tevreden over, wat een power zit er in dat ding.

[Exirion]

Heeft er iemand toevallig een NAD T973? Die zou ik nou wel eens van binnen willen zien

[FatalError]

Bij Hobo Hifi in Amersfoort lag/ligt(?) er een NAD T973 open in de etalage, dus als je in de buurt woont...
Ik kan je zeggen dat dat ERG indrukwekkend eruit zag

[TB]

Ik zal vanavond een NAD 304 openhalen!

[Anoniem: 111211]

TB schreef op donderdag 30 december 2004 @ 16:29:
Ik zal vanavond een NAD 304 openhalen!

Nou????

[koppie]

cactusman schreef op maandag 27 december 2004 @ 23:18:
zow nu eens even wat anders als de cd/recievers

hier mijn videorecorder. philips VR 6585


alleen jammer dat de display het heeft opgegeven na een jaar of 15
het zal wel iets simpels zijn heb ut zelf alleen nog niet gevonden.

Hee, die van mij heeft precies hetzelfde probleem, en ik heb er al dagen na zitten kijken om het te vinden, volgens mij is het dus niet iets simpels.

Verder een perfecte video, zonder al te veel storingen. Het is in feite ook een Panasonic of Pioneer.

[vuurvliegje]

koppie1 schreef op vrijdag 31 december 2004 @ 13:26:
[...]


Hee, die van mij heeft precies hetzelfde probleem, en ik heb er al dagen na zitten kijken om het te vinden, volgens mij is het dus niet iets simpels.

Verder een perfecte video, zonder al te veel storingen. Het is in feite ook een Panasonic of Pioneer.

Zelfde videorecorder hier display ging een aantal jaar geleden ook stuk. Maar we hebben het laten reapareren.

[bigfoot1942]

bij deze mijn bijdrage aan dit topic: een Pioneer SX-700L.

Als iemand enig idee heeft van de functie van het rood omcirkelde onderdeel ben ik daar erg in geinteresseerd. Soms kraakt de versterker nl, de stroomtoevoer hapert dan, en wanneer ik betreffende onderdeel naar achteren druk is het weg, maar ondertussen verbrand ik wel mijn handen, dat ding wordt nl loeiheet. Is dat de bedoeling, of heeft het kraken wat te maken met het feit dat dat ding zo heet wordt?

[Barry|IA]

bigfoot1942 schreef op vrijdag 31 december 2004 @ 18:30:
[afbeelding]
bij deze mijn bijdrage aan dit topic: een Pioneer SX-700L.

Als iemand enig idee heeft van de functie van het rood omcirkelde onderdeel ben ik daar erg in geinteresseerd. Soms kraakt de versterker nl, de stroomtoevoer hapert dan, en wanneer ik betreffende onderdeel naar achteren druk is het weg, maar ondertussen verbrand ik wel mijn handen, dat ding wordt nl loeiheet. Is dat de bedoeling, of heeft het kraken wat te maken met het feit dat dat ding zo heet wordt?

Da's gewoon een kleine heatsink voor een transistor.

[sjirafje]

Ik heb ook een slachtoffer gevonden:D

Het is een technics SU-8011. T is al een vrij oud beestje, en ondanks dat de lak een beetje van de knoppen aan het slijten is, en er niet echt zachtzinnig mee om word gegaan, doet hij het nogsteeds prima. Hij word regelmatig als PA versterker gebruikt. Helaas moeten er dan wel om het uur nieuwe zekeringen in Specs zijn mij niet bekend, en heb ik na even kort googlen ook niet kunnen vinden.

voor

en achter


hmmm.. wat staat daar op de achterkant?

even de onderkant lezen dan maar

pfff dat maak ik zelf wel uit

en dan nu de pics waar het om gaat

En tot zo ver mijn bijdrage. Ik zal binnenkort nog even op zoek gaan naar wat nieuwere aparatuur

edit:
De foto's staan op http://got.sjirafje.nl/ voor het geval ik de enigste ben die ze hier kan zien.

[ Voor 5% gewijzigd door sjirafje op 31-12-2004 22:07 ]

[CornelisJ]

Ik heb even gegoogled op "Technics SU-8011". Volgens deze gecachte tabel is de SU-8011 uitgekomen in 1979, en is het vermogen 2x25 Watt.

[ Voor 4% gewijzigd door CornelisJ op 31-12-2004 23:41 ]

[Flotter]

Laat ik dan ook maar eens wat pics posten van mijn eindversterker

Toen ik enkele jaren geleden tegen mijn vader (oud-audiotechnicus) zei dat het mij 'wel geinig leek om eens een versterkertje te bouwen' kwam hij met twee rotte Dynaco Stereo 120's aanzetten. De mooiste van de 2 heb ik gesloopt, gepolijst, gespoten en opnieuw opgebouwd door het combineren van onderdelen van beide versterkers en vervangen van sommige componenten door nieuwe.

Het resultaat:







't Is een Amerikaanse versterker (er zit nog steeds een 125 volt zekering in ), ontworpen in 1966 en was te koop als kit of als kant en klare versterker. Volgens specs levert ie 60 watt per kanaal (bij 8 ohm), ik ben bij een meting tot 45 watt gekomen zonder dat ie ging clippen.
Hij werkt nu alweer een jaar of 5 zonder problemen

[snameroc]

Wat betreft het omcircelde onderdeel dat is inderdaad een koellichaam voor een stabilizator.
99% zeker dat door de warmte in de loop van de jaren de solderingen aan de onderkant van de print van dit component afgescheurd zijn waardoor er een los kontakt is wat storing geeft.
Even opnieuw solderen en je bent van je probleem verlost.

[Anoniem: 132776]

Verveelde me een beetje en heb daarom ook maar iets opengedraaid. Het slachtoffer: mijn mini-keten: de Sony MHC-RG440S (met subwoofer).

Specs: 3x 100 W RMS, 3cd's met mp3, tuner en 2 cassettes.

Pics kan je hier vinden: http://home-13.tiscali-business.nl/~tpm55574/ (heb ze niet als link gezet wegens te lui zijn - wie ze hier wil zetten is vrij om dat te doen )

• Kan iemand mij uitleggen wat die Massuse chip is? Beste te zien op pic 38
• Zien de condensators der een beetje goed uit? Naar wat ik lees zijn de blijkbaar vrij belangrijke dingen voor een goede kwaliteit
• Opmerkingen qua kwaliteit?
• Overigens kan er blijkbaar een VCD chip op gesoldeerd worden (pic 43 - midden) - zou het kunnen zijn dat'ie dan videoceedees kan lezen?
• Zit overigens een gigantische transfo in, maar spijtig genoeg geen pics hiervan... (pic 31 - aan den andere kant van de pcb)
• Wie goed kijkt ziet op bepaalde plaatsen Aiwa staan - wordt gewoon in dezelfde fabriek volgens zelfde pcb's gemaakt me dunkt

Anoniem: 111211 schreef op maandag 27 december 2004 @ 15:56:
Nou, ik heb ook maar es wat apparatuur opengegooid

Daar komt ie;

Eerst de versterker die ik als eindbak gebruik via de pre-outs van mijn receiver.
Harman/Kardon HK690
[afbeelding]
Voeding en elco's
[afbeelding]

De amp die ik voor mijn Shiva gebruik (niet erg geschikt, maar dat komt nog wel).
Samson Servo500
[afbeelding]
Kijk die almachtige heatsink eens
[afbeelding]

Binnenin;
[afbeelding]
En de 12 toshiba chipjes op een tijtje
[afbeelding]

Als ik dan toch bezig ben, dan ook nog maar ff mijn receiver.
Het is een Marantz SR480, maar mijn exemplaar heeft de vervelende eigenschap er soms een achterkanaal uit te gooien
Ach, wordt binnenkort toch vervangen.
[afbeelding]
En uiteraard binnenin;
[afbeelding]

Als je die Marantz wegdoet... laat me iets weten! Heb namelijk wel interesse! Zijn er ergens specs te vinden over dat leuk ding? Heb al es vlug gegoogeld maar kwam niet zoveel bruikbaars tegen... Denk je dat het probleem van dat achterkanaal te fixen is?

[ Voor 45% gewijzigd door Anoniem: 132776 op 03-01-2005 18:16 ]

[TB]

Wat is eigenlijk het verschil tussen een ringkerntrafo en een "vierkante"?

[Anoniem: 132776]

TB schreef op maandag 03 januari 2005 @ 18:25:
Wat is eigenlijk het verschil tussen een ringkerntrafo en een "vierkante"?

Ik vermoed kwaliteit, aangezien de 'betere' versterkers een ronde hebben. Maar vraag me niet waarom...

geluidskwaliteit that is...

[ Voor 11% gewijzigd door Anoniem: 132776 op 03-01-2005 18:29 ]

[Anoniem: 111211]

Anoniem: 132776 schreef op maandag 03 januari 2005 @ 18:00:
[...]

Als je die Marantz wegdoet... laat me iets weten! Heb namelijk wel interesse! Zijn er ergens specs te vinden over dat leuk ding? Heb al es vlug gegoogeld maar kwam niet zoveel bruikbaars tegen... Denk je dat het probleem van dat achterkanaal te fixen is?

Ik heb de manual ff niet bij de hand, maar het is idd best een leuk ding
Ik heb dat probleem al eens laten fixen bij een of ander zaakje in de buurt. Maar het kwam weer terug, en nu komt het ook voor bij het center kanaal
Verder heb ik geen idee waar het aan ligt.. Het zit trouwens wel in de eindversterkers, want ik stuur de rears nu aan via een aparte versterker die ik simpel op de pre-outs heb aangesloten

Maarre.. ik geef wel een gil als ik 'm kwijt wil

[dreeke]

Anoniem: 91144 schreef op vrijdag 24 december 2004 @ 16:32:
Eens iets anders dan versterkers en CD-spelers.

Een bandopnemer

[afbeelding]

[afbeelding]

Hey een TD20A

Mocht je die nog eens weg willen doen.....

[Dupje]

TB schreef op maandag 03 januari 2005 @ 18:25:
Wat is eigenlijk het verschil tussen een ringkerntrafo en een "vierkante"?

Is gewoon een andere opbouw van de spoelen.
Bij een ringkern:



Zoals je ziet is de spoel volledig rond de kern gewikkeld.

Bij een vierkante:



Zit de spoel in het midden van de kern.

[Jazzle]

sjirafje schreef op vrijdag 31 december 2004 @ 22:03:
Ik heb ook een slachtoffer gevonden:D

Het is een technics SU-8011.......

cool!, ik had eze tot een paar jaar geleden ook, toen zei hij een keer poef en er kwam een grote rookpluim uit.....dacht dat het geen zin had om er verder naar te kijken om te maken

[PD2JK]

Van oud naar nieuw:

Philips B3W22A uit 1962. (lampen: ECC85/ECH81/EF85/EABC80/EL84/EZ80/EM84)




Sony ICF-6800W uit 1980~1983. FM, MW, SW= Wide, Narrow, USB, LSB/CW.




Sony EX70AV, voor bij de computer.

[Anoniem: 132776]

Heb de tijd gevonden om m'n pics te posten











Ik hoor graag eens wat jullie te zeggen hebben op dit miniketentje - beetje kwaliteit (waar ik voor vrees, maar goed geluid).

Wat is die Massuse van de tweede en derde afbeelding? Zitten er een aantal op. Het is een relais: http://www.massuse-relay.com/

Mijn excuses voor de slechte kwaliteit van de foto's. Het ding was niet zo happig om z'n diepste geheimen te tonen... En dan nog met een zaklamp zitten schijnen om toch IETS te zien op die foto's

[OUD SPUL-MODUS]
Ik heb ook nog een heerlijk oude (jaren 70 denk ik) Sony stereo versterker staan: TA-F3S. 2x52 Watt. Speelt prachtig maar heeft de eigenaardige neiging van één kanaal stukken stiller af te spelen... Iemand enig idee wat het probleem zou kunnen zijn daarmee? Als het nodig is vijs ik dat ding ook open.

Vergeet ik m'n platenspeler niet (die wegens plaatsgebrek in de garage staat af te koelen . Het is een Technics SL-2000 - één van de eerste met direct drive.

Ten laaste nog een Sansui FM-tuner TU-7900: prachtig ding!
[/OUD SPUL-MODUS]

[Pino]

TB schreef op maandag 03 januari 2005 @ 18:25:
Wat is eigenlijk het verschil tussen een ringkerntrafo en een "vierkante"?

Behalve het uiterlijk is het grootste verschil het elektromagnetisch strooiveld. In een ringkerntrafo blijft het veld vrijwel in de trafo zelf. Verder:

* Gering magnetisch strooiveld door het ontbreken van een luchtspleet en door homogeen gewikkelde lagen, die de totale kern afdekken;
* Lage nullastverliezen, waardoor energiebesparing;
* Geen transformatorenbrom door het ontbreken van losse onderdelen;
* Geringe warmte ontwikkelingen als gevolg van het hoge rendement.

[Barry|IA]

THEF_Pino schreef op dinsdag 04 januari 2005 @ 10:26:
[...]


Behalve het uiterlijk is het grootste verschil het elektromagnetisch strooiveld. In een ringkerntrafo blijft het veld vrijwel in de trafo zelf. Verder:

* Gering magnetisch strooiveld door het ontbreken van een luchtspleet en door homogeen gewikkelde lagen, die de totale kern afdekken;.

Wat zou er gebeuren als ik van kippengaas een kooi, voor om de bloktrafo, maak? Vervolgens beplak ik die natuurlijk wel met koper

[cactusman]

Barry|IA schreef op dinsdag 04 januari 2005 @ 12:30:
[...]


Wat zou er gebeuren als ik van kippengaas een kooi, voor om de bloktrafo, maak? Vervolgens beplak ik die natuurlijk wel met koper

volgens mij gebeurd er dan niks want een magnetich veld gaat dwars door het metaal heen

[Oceria]

Jammer, om mijn Meridan spullen open te draaien heb ik een Torx schroevendraaier nodig en die heb ik niet. Da's jammer, omdat ik mijn tuner en versterker beide van binnen heb gezien. Stevige constructies (welke niet torderen als de kap er af is, zoals bij die japanse zut), kabel bomen die gedraaid zijn en met tie rips zijn vastgezet. De versterker heeft een prachtige ringkern trafo en het eindversterker gedeelte is een dual mono setup welke gelijk zijn (en dus ook omgekeerd van elkaar in de kast zijn gebouwd). Ik zal eens op het internet kijken of ik plaatjes kan vinden!

[B_FORCE]

cactusman schreef op dinsdag 04 januari 2005 @ 12:35:
[...]


volgens mij gebeurd er dan niks want een magnetich veld gaat dwars door het metaal heen

*kuch*

ooit van de kooi van faraday gehoord??

http://www.vego.nl/4/k/k_095.htm

_{het gaat dus om het elektrisch veld (denk aan storingen ed) niet om het magnetische veld...}

[ Voor 16% gewijzigd door B_FORCE op 04-01-2005 15:09 ]

[zimbab]

Maar dan heb je nog niet veel aan die kooi als je die niet aan de aarde legt geloof ik. Vaak worden bloktransformatoren in tweetallen gebruikt waarbij ze elkaars veld compenseren.
Met kwaliteit heeft het niet zo gigantisch veel meer te maken denk ik....er zijn nog fabrikanten die veel doen met bloktransformatoren zoals Accuphase en dat is geen kinderachtig merk. In de buizenversterker wereld is het ook nog zo'n beetje de standaard, voor zowel de voedingstrafo als de uitgangstrafo's. Ik denk dat het een kwestie van voorkeur is.

[JT]

Mijn Parasound HCA 806 (let niet op de slechte kwaliteit):

[B_FORCE]

JT schreef op dinsdag 04 januari 2005 @ 19:59:
Mijn Parasound HCA 806 (let niet op de slechte kwaliteit):

[afbeelding]

[afbeelding]

[afbeelding]

slechte kwaliteit van wat, ....de versterker

(nee hoor, mooi ding is het )

[Tripp]

Oeps, dit is een post van JT

Ja en je breekt je rug als je hem niet juist tilt

[ Voor 29% gewijzigd door Tripp op 05-01-2005 14:39 ]

[Abbadon]

Door al die pics werd ik benieuwd hoe mijn receiver er van binnen uit ziet, dus schroevendraaier er op gezet en wat pics geflitst






Een JVC RX-8012R surround receiver. Hij is zowaar voller dan ik dacht.

[Meester_J]

wat u en ons opviel: zit er dan bij niemand een dikke pluis stof in zijn verserker?
volgens mij zijn ze allemaal met een kwastje schoongemaakt voordat ze op de foto gingen.

dus hierbij: heeft er ook iemand pics van de meest stofverzamelende versterker ooit?

[Abbadon]

Nee, geen kwast doorheen gehaald. Viel mij ook op hoe stofvrij hij nog is na exact drie jaar gebruik.
Als je op onderstaande pic klikt krijg je een 3000*2000 formaat en zul je weinig tot nagenoeg geen stof zien

[Anoniem: 91634]

In een versterler zit normaal geen ventilator en dat scheelt een hoop stof .

[Boekster]

Mijn beesten hebben zelfs geen rooster, dat scheelt pas een hoop stof!

De Parasound van JT ziet er wel beestig uit! Wel een zooi, maargoedm je kunt niet alles hebben . JVC doet het een stuk netter watdat betreft! Moet je eerlijk bekennen dat ik dat absoluut niet had verwacht!

[zimbab]

Boekster schreef op woensdag 05 januari 2005 @ 23:59:
Mijn beesten hebben zelfs geen rooster, dat scheelt pas een hoop stof!

Precies....die van mij zijn ook gewoon dicht.

De Parasound van JT ziet er wel beestig uit! Wel een zooi, maargoedm je kunt niet alles hebben . JVC doet het een stuk netter watdat betreft! Moet je eerlijk bekennen dat ik dat absoluut niet had verwacht!

Netter wilt net per sé zeggen beter. Kabels die allemaal parallel aan elkaar lopen in een bundel zouden elkaar kúnnen beïnvloeden als er niet goed over na is gedacht.

[Boekster]

zimbab schreef op donderdag 06 januari 2005 @ 17:25:
[...]

Precies....die van mij zijn ook gewoon dicht.

Die van jou is ook gewoon één groot koelblok . Dat is die van mij in feite ook, alleen geen klasse A. Overigens wordt die van mij niet warmer dan handwarm. Graad of 25 is denk ik het maximum dat ik hem heb gehad, en dat was echt flink hard spelen!

[...]

Netter wilt net per sé zeggen beter. Kabels die allemaal parallel aan elkaar lopen in een bundel zouden elkaar kúnnen beïnvloeden als er niet goed over na is gedacht.

Ik denk dat je dan wel kunt weten wat de invloed is, datscheelt ook een hoop, dan zou je daar op in kunnen spelen. In een wirwar is dat een stuk lastiger .
Maar ik ben welmet je eens dat het niet per sé beter hoeft te zijn als het volledig netjes is. Het oogt wel betrouwbaarder, dat wel. Placebo effect is wel degelijk een effect .

offtopic:
Trouwens de nieuwe Tempo's al gehoord? Wat een briljante dingen zijn dat zeg!

[ Voor 23% gewijzigd door Boekster op 06-01-2005 21:41 ]

[vladje]

Joz_1986 schreef op zaterdag 25 december 2004 @ 22:27:
[...]


Ja klopt. alle onderdelen zo aan elkaar gesoldeerd....
Ik heb er een foto van gemaakt:

[afbeelding]

Dus schokt die versterker een beetje en komt er één van die draadje tegen de rand, dan heb je vervroegd nieuwjaarvuurwerk.

[Anoniem: 116571]

ook maar mijnes es even opengeschroefd, een Yamaha AX-490, wel een oud beestje, maar werkt prima, hij levert denk ik krap 2x 40 watt .


De pics :

*Klikbaar











*Klikbaar

Dan nog ffies een vraagje (als ik toch bezig ben ). Heeft er iemand een schematje van een soort filter, want ik moet me versterker enz. altijd voor me computer uitzetten omdat ik anders een "lichte " tik krijg....

offtopic:
JA, dat is een neonbuis op plaatje nr. 2

-- ffies klagen ---

Wat heeft die Olympus MJU-410 trouwens Verschrikkelijke software / firmware, ding kan echt niks

[ Voor 148% gewijzigd door Anoniem: 116571 op 06-01-2005 22:35 ]

[tim007]

ik heb hier nog een oude pioneer staan

pioneer sa 550...

maar weet iemand een site waar ik de specificaties van deze versterker kan vinde, of heeft iemand juist dezelfde, weet namelijk niet hoeveel watt hij aankan...:s?


mvg,
tim

[hesselim]

Anoniem: 132776 schreef op maandag 03 januari 2005 @ 18:00:
....

• Kan iemand mij uitleggen wat die Massuse chip is? Beste te zien op pic 38

Dit is een relais die 30v gelijkspanning kan schakelen en 250v wisselspanning en respectievelijk 8A en (ik kan niet goed aflezen) 80A kan schakelen.

Aan de positie op de print te zien en de andere onderdelen eromheen is dit het relais die de 250V aansluiting op de achterkant van de versterker schakeld waarop je andere componenten aan kan sluiten, zodat als je je versterker aandoet je overige componenten ook aan gaan.

[TB]

Nou de laatste versterkers die ik in huis kon vinden, dan zijn mijn versterkerpics uitgeput! (Toch zeven versterkers).

Als eerste een NAD 304 versterker (2 x 40 echte watts). Een erg fijne versterker. Heeft alleen een defecte potmeter gehad (duurde meer dan een maand voordat een nieuwe binnen was).






En heb nog twee van deze beestjes liggen (check ook het verschil met mijn andere PA-versterker).
Het zijn Skytec PA 2250, ze moeten een vermogen van 2 x 250 watt kunnen leveren (geloof ik), maar dat halen ze never nooit Ondingen zijn het, ook de reden waarom ik die Dyne PA-versterker heb gekocht. Eindtrappen die doorbranden, zekereringen die knappen, alle ellende ken ik al met deze Skytectroep




Zie het verschil

[Joz_1986]

Vandaag gekregen: Quad 510
Werking: Niet. Netzekering brand steeds door


Voorkant.


Achterkant.


Binnenkant.


Ik begin een idee te krijgen waarom ie ut niet doet....


MJ15003 (Totaal 4 stuks).


Elco's en transformator.
[edit] Inmiddels weet ik dat het ronde ding een transformator is om de gebalanceerde ingang om te zetten naar een niet gebalanceerd signaal

Alle plaatjes zijn klikbaar voor 2048*1536

[ Voor 74% gewijzigd door Joz_1986 op 20-05-2018 19:10 . Reden: Plaatjes verhuist ]

[Anoniem: 2111]

Zit er maar 1 kanaal in? En heb jij die printplaat aan de linkerkant eruit gesloopt .

[eamelink]

Achtergelaten door de vorige eigenaar van m'n flat. Gaat als ampje dienen voor m'n mp3 bakkie.

Net ontdekt dat hij het ook doet, hij loopt nu al vier uur tevreden te spelen

Oh, het is een Technics SU Z15.

Ik weet er verder helaas niets van, alleen dat het ingangsvermogen 115 watt is.

Ouwe Meuk Nee, dat is geen ouwe meuk, dat is Vintage (c)

[ Voor 8% gewijzigd door eamelink op 08-01-2005 00:31 ]

[CornelisJ]

Volgens deze link kan de Technics SU-Z15 een vermogen leveren van 2x21W.

[Joz_1986]

Anoniem: 2111 schreef op vrijdag 07 januari 2005 @ 22:33:
Zit er maar 1 kanaal in? En heb jij die printplaat aan de linkerkant eruit gesloopt .

Het is een mono versterker idd. De transistors aan de linker kant, zijn via draden aangesloten op de printplaat.

Ik heb hem voor de grap ook even gewogen. Het apparaat is 19", 2HE en 14 kg.

[Anoniem: 30648]

Sorry hoor maar ik ga toch echt niet mijn dure apparatuur ff openschroeven.

Heb btw een Pioneer vsx 859 receiver en een Philips DVD 963-SA van Medevoort.

[Anoniem: 111211]

Anoniem: 30648 schreef op zaterdag 08 januari 2005 @ 13:35:
Sorry hoor maar ik ga toch echt niet mijn dure apparatuur ff openschroeven.

Heb btw een Pioneer vsx 859 receiver en een Philips DVD 963-SA van Medevoort.

Bedankt dat je het ff mededeelt

[Widow]

Hier is mijn versterker dan, een pioneer sa-6300. Weet niet echt of ik er trots op moet zijn, ik kan er nergens specs over vinden. Ik heb em gekregen van iemand omdat ik geholpen had bij zijn verhuizing samen met 2 grote speakers, en dat heeft vroeger gedient als omroep installatie bij een kermis-stand

Maargoed, hier zijn de pics.


De inhoud




Omdat ik ook in het donker mijn volume en functie knop wou kunnen vinden heb ik er zelf een soort backlight op gemaakt


En omdat het originele aan/uit lampje kapot was, heb ik er meteen maar een UV led in gezet.

[Exirion]

The Widow Maker schreef op zaterdag 08 januari 2005 @ 14:08:
Hier is mijn versterker dan, een pioneer sa-6300. Weet niet echt of ik er trots op moet zijn, ik kan er nergens specs over vinden. Ik heb em gekregen van iemand omdat ik geholpen had bij zijn verhuizing samen met 2 grote speakers, en dat heeft vroeger gedient als omroep installatie bij een kermis-stand

Maargoed, hier zijn de pics.

[afbeelding]
De inhoud

[afbeelding]

[afbeelding]
Omdat ik ook in het donker mijn volume en functie knop wou kunnen vinden heb ik er zelf een soort backlight op gemaakt

[afbeelding]
En omdat het originele aan/uit lampje kapot was, heb ik er meteen maar een UV led in gezet.

Dit mag je gerust groot toeval noemen Ik heb ditzelfde bakkie vanaf een jaar of 16 geleden als versterker op m'n kamer gehad en m'n vader heeft 'm toen nog een beetje getweaked door de toonregeling/loudness eruit te halen en wat extra elco's toe te voegen aan de voeding. We hebben 'm ook zwart gespoten, van de knoppen alleen de voorkant, dus het zag er nog leuk uit ook. En natuurlijk een helder rood ledje erin (nu zou het blauw geweest zijn).

En wat wil het toeval? Vorige week op de verjaardag van m'n moeder kwam ter sprake dat m'n neef, die hem van me had overgenomen, hem na al die jaren nogsteeds had staan Dus we hebben 'm opgehaald en even bij ons aangesloten. Het ding speelt nogsteeds, al moet de potmeter nodig ingespoten worden

[Widow]

Exirion schreef op zaterdag 08 januari 2005 @ 14:30:Het ding speelt nogsteeds, al moet de potmeter nodig ingespoten worden

Ik heb inderdaad ook last van dat de potmeters en schakelaars gespoten moeten worden. Vooral de Speakers-knop heeft last van veel ruis als ik die omschakel, de balance loopt ook niet helemaal lekker meer. Maar met welk middel is dat te doen? Ik heb een keer contact-spray op aanraden van de lokale electroboer gebruikt, maar het effect daarvan was na een paar weken al weer weg.

Edit: daarnaast heb ik ook iets anders vaags, als ik em inschakel dan zie ik de subs van mijn speakers heel langzaam even heen en weer bewegen, eerst even naar achteren en dan naar voren. Is dat ook te verhelpen op de een of andere manier?

[ Voor 18% gewijzigd door Widow op 08-01-2005 16:43 ]

[Barry|IA]

The Widow Maker schreef op zaterdag 08 januari 2005 @ 16:41:
[...]


Ik heb inderdaad ook last van dat de potmeters en schakelaars gespoten moeten worden. Vooral de Speakers-knop heeft last van veel ruis als ik die omschakel, de balance loopt ook niet helemaal lekker meer. Maar met welk middel is dat te doen? Ik heb een keer contact-spray op aanraden van de lokale electroboer gebruikt, maar het effect daarvan was na een paar weken al weer weg.

Je moet, tijdens het inspuiten, ook wel flink (lees: 2 minuten lang) aan de potmeters draaien.

Edit: daarnaast heb ik ook iets anders vaags, als ik em inschakel dan zie ik de subs van mijn speakers heel langzaam even heen en weer bewegen, eerst even naar achteren en dan naar voren. Is dat ook te verhelpen op de een of andere manier?

Hoor je ook *plop* bij het inschakelen? Zo ja: nee, hier kan je niks aan doen. Of je moet er een inschakelvertraging inzetten.
