Ervaringen Qsilence warmtepompen (Qube, Qbooster) - deel 2

[MattMax]

Disclaimer: Behalve dat wij eigenaar zijn van een Qsilence systeem, hebben wij geen (commerciële) relatie met HR-Energy. Ons doel is enerzijds om kennis en ervaring te delen zodat eigenaren optimaal gebruik kunnen maken van hun systemen en deze naar behoefte tweaken. Anderzijds hebben wij wel contact met HR-Energy om vragen te stellen en suggesties te doen voor productverbeteringen. Als laatste, HR-Energy draagt actief bij in dit topic, onder hun eigen verantwoordelijkheid.

Wat is een PVT-warmtepomp?

Een PVT-warmtepomp is een warmtepompsysteem dat gebruikmaakt van PVT-panelen op het dak.
Deze panelen combineren twee functies:

• PV (PhotoVoltaïsch): ze wekken elektriciteit op, net als gewone zonnepanelen
• T (Thermisch): ze vangen warmte op uit zonlicht en buitenlucht

De warmtepomp gebruikt de warmte uit de panelen als energiebron om het huis te verwarmen, koelen en warm tapwater te maken — volledig zonder buitenunit. De voorkant van het PVT-paneel is een zonnepaneel en wekt elektriciteit op, terwijl de verborgen warmtewisselaar aan de achterkant energie uit de buitenlucht onttrekt.

Hoe werkt een PVT-warmtepomp?

Een PVT-warmtepomp gebruikt PVT-panelen op het dak als energiebron. Die warmte wordt via een vloeistofcircuit naar de warmtepomp geleid. De warmtepomp gebruikt deze bronenergie om het huis te verwarmen en tapwater te produceren — volledig zonder buitenunit.
Verschil met een lucht/water-warmtepomp

• Lucht/water-warmtepomp: haalt warmte rechtstreeks uit de buitenlucht via een buitenunit met ventilator
• PVT-warmtepomp: haalt warmte uit de PVT-panelen op het dak, die warmte onttrekken aan zowel zoninstraling als de omgevingslucht

Voordelen van PVT

• Geen buitenunit → stiller en mooier geïntegreerd in het dak
• Hogere efficiëntie bij zoninstraling
• Combinatie van stroom én warmte-opwekking

Kort gezegd:
Een PVT-warmtepomp is een stille, dakgeïntegreerde variant van de lucht/water-warmtepomp, waarbij de PVT-panelen de rol van de buitenunit overnemen.

Introductie: HR Energy Qsilence, Qbooster en Qube

bron: https://www.hr-energy.com...ete-systemen/pvt-systeem/
Qsilence is het gehele systeemconcept van HR Energy waarin sprake is van een PVT-bron (zonnepanelen die zowel elektriciteit als warmte leveren) in combinatie met een warmtepomp, zonder een klassieke buitenunit met ventilator.
Belangrijke kenmerken:

• De warmtebron is geïntegreerd in het dak (PVT-panelen) → stil in gebruik, weinig geluidsoverlast.
• All-electric toepassing voor verwarming, tapwater (en eventueel koeling).
• Het systeem is ontworpen om gasloos wonen mogelijk te maken.
• Geen losse buitenunit: de geluidsemissie is sterk beperkt.

Folder: https://www.hr-energy.com...g/folder-qsilence-pvt.pdf

Qbooster – de eerdere generatie warmtepompunit

De Qbooster is de warmtepompunit die HR Energy in eerdere Qsilence-installaties toepaste.
Kenmerken:

• Werkt in combinatie met vaste PVT-panelen (Qpanel of soortgelijke vaste dakpanelen) als warmtebron
• Zelf modulerende warmtepomp met geïntegreerde componenten zoals pompen, kleppen en expansievat
• Regelt verwarming en tapwater via de PVT-bron, kan bij lage buitentemperaturen overschakelen naar elektrische bijverwarming
• Geluidsarm in normale bedrijfstoestand, maar bij hogere belasting kan het hoorbaar worden
• Technisch vrij stevig opgebouwd, bedoeld voor vaste opstelling
• De Qbooster-unit werkt alleen met specifieke, voor dit systeem gekozen PVT-panelen als primaire bron

Inmiddels hebben vele Qbooster eigenaren de optie gehad om hun Qbooster te vervangen door een Qube. Genoemde argumenten zijn veel stiller (geen herrie), beter rendement uit bron (warmtewisselaar) en vaak problemen met Qbooster. Er wordt ook gesproken over opnieuw krijgen van ISDE subsidie.
Weet iemand hoe dit proces gaat? Zijn er specifieke criteria?

Qube – de nieuwe generatie warmtepompunit

bron: https://www.hr-energy.com...-systeem/qube-warmtepomp/
De Qube is de opvolger van de Qbooster, ontworpen door HR Energy met volledige eigen controle over hardware en software, geïntegreerd binnen het Qsilence-systeem.
Kenmerken:

• Is volledig ontworpen om naadloos te werken binnen het Qsilence-concept
• Geluidsproductie verder verlaagd, efficiëntie verbeterd
• Bij dit model zit de warmtewisselaar achter standaard dakpanelen in plaats van uitsluitend gekoppeld aan vaste PVT-panelen: dit maakt installatie en integratie flexibeler
• Ondersteunt verwarming, koeling (indien van toepassing) en warm tapwater
• Moderne modulerende compressor en slimme regeling
• Geen buitenunit, dus geluidsarme omgeving, in en rondom het huis

Productblad: https://www.hr-energy.com...lad-qube-warmtepompen.pdf

Qpanel - de thermische warmtewisselaar

De Qpanel is een thermische warmtewisselaar (warmtepomp-bron) die, onzichtbaar onder de zonnepanelen is geplaatst en in combinatie met een standaard zonnepaneel warmte en elektriciteit opwekt en is onderhoudsvrij.
De eerdere generatie was een vaste combinatie van zonnepanelen en warmtewisselaar voor de Qbooster.
De nieuwe PVT panelen bestaan uit een losse warmtewisselaar die achter een standaard zonnepaneel wordt gemonteerd. Dankzij de toegenomen warmteopbrengst van de nieuwe Qpanel PVT-panelen zijn er minder PVT-panelen nodig.
Productblad: https://www.hr-energy.com...roductblad-qpanel-pvt.pdf

LinQ - Intelligente thermostaat

LinQ is het intelligente platform van het PVT warmtepompsysteem waarmee het binnenklimaat van de woning volledig kan worden beheerd. De basis van het LinQ systeem bestaat uit de LinQ-Up thermostaat en gebruikers-App. Het LinQ systeem kan volledig op afstand worden beheerd door eindgebruiker en installateur. Het systeem is modulair uit te breiden met een complete zoneregeling. Slimme regelingen worden automatisch in de cloud ge-update.
Productblad: https://www.hr-energy.com...o5tl/productblad-linq.pdf

Downloads en Documentatie

Algemene documentatie

HR-Energy heeft een speciale downloadsectie met informatie als product informatie, handleidingen en inbedrijfstelling.

Technische informatie

Meer technische informatie over de modbus registers, alarmen en update van LinQ software kan je ook vinden in de download sectie.

My HR-energy

HR-energy heeft een speciale portal voor eigenaren van Qsilence systemen. Te vinden op https://my.hr-energy.com/. Je moet je hiervoor éénmalig registreren. .

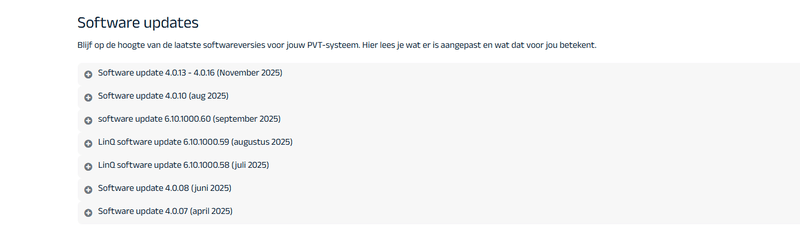

Hier kan je ook het laatste nieuws en release notes van software vinden. https://my.hr-energy.com/nieuws-updates

Qube instellingen

Instellingen via interface warmtepomp

Work in progress

• Link naar handleiding
• Instellen setpoints, idealiter met screenshots online interface

Instellingen Linq thermostaat

Handleiding

Download handleiding

Integratie Google Home en Alexa

Maak eerst een account aan in de HR Energy app (iOS of Android)

Google Home: klik op het plus-icoon (+) in de Home app en kies voor "Link app or service". Kies in het volgende menu voor "Works with Google". Zoek op "Jotto" en selecteer "Jotto Plus" (niet "Jotto Smart Home"). Vul de gebruikersnaam en het wachtwoord in van het acocunt dat je eerder in de HR Energy app hebt ingesteld.

Alexa: exacte instructies volgen. Volgens de Jotto documentatie zou "Jotto" als een skill beschikbaar moeten zijn in de Alexa Skills store, maar dat lijkt niet te werken.

Tijdsschema's voor CV en tapwater

Work in progress

Best practices

Work in progress

Issues

Work in progress

Home Assistant integratie

Deze HACS-integratie koppelt je Qube warmtepomp via Modbus/TCP aan Home Assistant, zodat je de status,
storingen en energieprestaties centraal kunt monitoren en automatiseren. Je krijgt direct toegang tot
sensoren (bijv. ingestelde setpoints), alarmmeldingen, energieverbruik en bedieningselementen, inclusief ondersteuning voor multi-
device setups met duidelijke namen en unieke ID’s.

Uitleg en documentatie

• Github repository – Broncode, changelog
  en releases
• README overzicht – Installatie,
  configuratie en FAQ
• Projectwiki – Uitgebreide
  handleidingen, overzicht van Modbus-registers en best practices

Installatie van integratie via HACS

1. Open HACS in Home Assistant en kies Integrations.
   []Klik rechtsboven op het overflow-menu en selecteer Custom repositories; voeg
   code:


   https://github.com/MattieGit/qube_heatpump

   toe als categorie Integration.
2. Zoek in HACS naar “Qube Heatpump” en klik op Install; herstart Home Assistant na de
   installatie.
3. Ga naar Instellingen → Apparaten & diensten → Integraties → + Toevoegen, zoek “Qube Heat
   Pump” en volg de configuratiewizard voor host, Modbus-poort en optionele labelnaam.

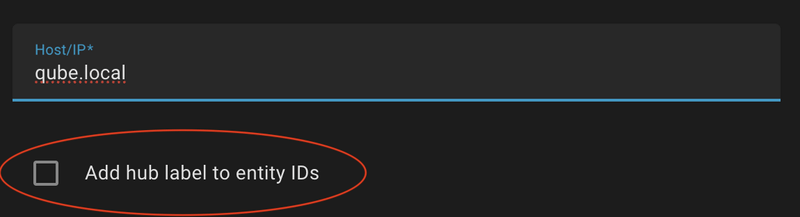

4. Open de Opties van de integratie om het IP adres van de warmtepomp te wijzigen. Ook kan je hier optioneel een label toevoegen aan alle entity IDs (handig bij het gebruik van twee warmtepompen).
   tips te lezen.

Voorbeelden van gebruik sensoren en schakelaars in Home Assistant

• SG Ready toepassing – combineer de SG Ready-binaire sensoren met automatiseringen om de
  warmtepomp dynamisch te sturen, bijvoorbeeld bij beschikbare zonne-energie.
• Combinatie met dynamisch energietarief (bijv. Tibber) – stuur de Qube
  aan de hand van het huidige Tibber tarief om alleen te verwarmen tijdens goedkope uren.
• Voorbeeld automatiseringen – wijzig setpoints op basis van buitentemperatuur, creëer een virtuele thermostaat om de Qube volledig te sturen via Home Assistant

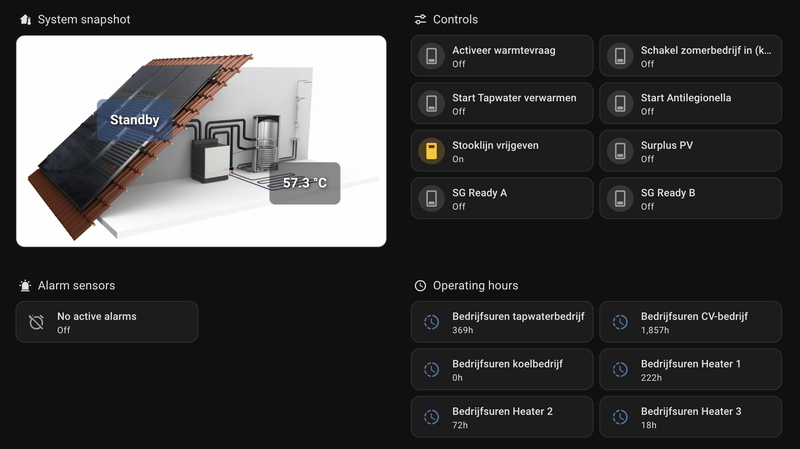

Dashboard

Voeg relevante sensoren en schakelaars toe aan een Lovelace-dashboard voor realtime inzicht
in status, energieverbruik en andere relevante metrics. De wiki bevat YAML voorbeelden om snel te
starten.

[willem9503]

[b]MattMax schreef op woensdag 29 oktober 2025 @ 12:10:........ Er wordt ook gesproken over opnieuw krijgen van ISDE subsidie.
Weet iemand hoe dit proces gaat? Zijn er specifieke criteria?......

Voor de Qube is ISDE subsidie aan te vragen (2025).
De pagina: https://www.rvo.nl/meldco...en/ka27200-hr-energy-qube
Criteria voor aanvragen ISDE via: https://www.rvo.nl/subsid...ring/isde/woningeigenaren

Rekentool: https://www.rvo.nl/sites/...E%20Rekentool%202025.xlsx
Let op!! RVO zet de Qube als Grond-Water WP. Kies dus wel de juiste in de rekentool.

Proces wijst 'redelijk' zichzelf via MijnRVO (inloggen met Digid). Zorg dat je facturen en betaaloverzicht beschikbaar hebt om te uploaden.

Je krijgt dan mail van RVO.

[ Voor 14% gewijzigd door willem9503 op 29-10-2025 12:52 ]

[Maarten60]

Ik bedoelde ook het proces om de Qbooster te vervangen door Qube?

[willem9503]

ohhh.
Bel je installateur en leg het voor (als er nog geen voorstel is geweest).
Als die niet mee wil werken, mailtje naar HR Energy lijkt me. Toch?
