Elektra en netwerk naar en in overkapping aan leggen

[Vliegvlug]

We hebben al enige jaren een overkapping in de tuin staan maar daar is tot op heden nog steeds geen elektriciteit en netwerk in beschikbaar.
Omdat het toch wel eens tijd wordt ben ik daar inmiddels al een tijdje mee bezig en leek me leuk om de voortgang hier te posten.

De overkapping betreft een bouwpakket van Azalp, zoiets:

Waarbij we het raam aan de binnenzijde achterwege hebben gelaten.

De bedoeling is om twee lampen in het zitgedeelte van de overkapping te plaatsen met links en rechts in de zijwanden een knop om ze te bedienen en daarbij ook elk een stopcontact.
In het schuurtje moet een TL LED-balk komen met ook een knop en een stopcontact direct links.
Dat is ook de hoek waar de mantelbuizen en elektrakabels naar de hoeken van te tuin uitkomen.
Vanuit het huis is een 50mm (40mm binnendiameter) mantelbuis met elektra kabel en 2 keer een ethernetkabel. En naar de linkerhoek van de tuin loopt een 40 mm (30mm binnendiameter) mantelbuis. Naar de overige hoeken van de tuin zijn YMvK-as kabels direct in de grond gelegd.

Links vooraan moeten de netwerkcomponenten komen, een wireless access point en een IP camera.
Beiden zullen met PoE gevoed worden.

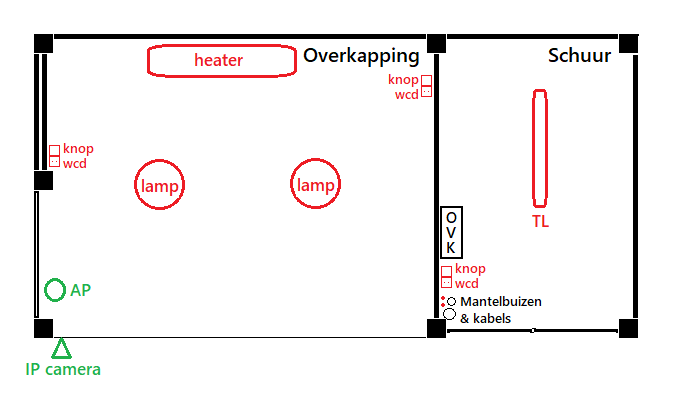

In een tekening ziet dat er dan zo uit.


In het schuurtje van de overkapping komt een kleine onverdeelkast (OVK) met daarin drie groepen en een hoofdschakelaar.
De koppeling met de meterkast gaat lopen via een aardlekschakelaar (ALS) en een C20 automaat via een 35 meter lange YmvK-as 4x4 mm² + 4 mm².

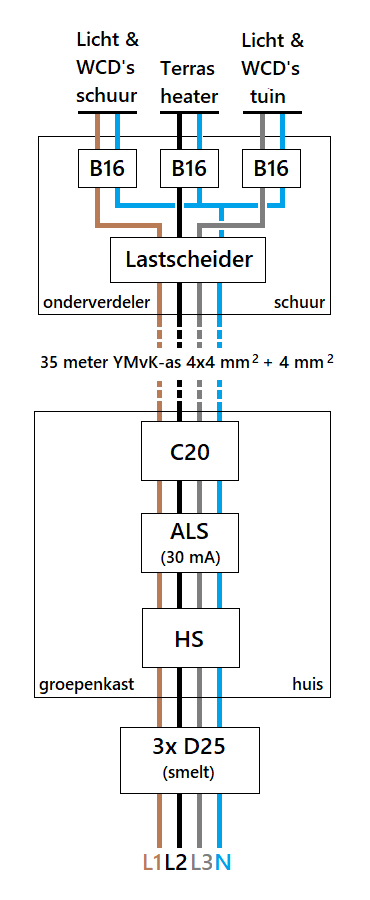

In tekening als volgt:


Waarbij ik bewust voor 3 fasen gekozen heb zodat de heater zijn eigen groep heeft en de 4 mm² kabel is overbemeten maar gedaan voor het geval ik ooit nog eens zonnepanelen erop zou willen hebben, al acht ik de kans niet groot meer. Die kabel ligt namelijk al een paar jaar in die mantelbuis maar heb ik nooit aangesloten.

Die overkapping heb ik trouwen niet zelf neergezet maar laten doen door een tuinman die daar zacht gezegd niet echt goed in was.
Vanaf dag één ging het fout Betonpoeren overkapping+schuur niet haaks geplaatst, wat nu? en werd niet veel beter:

• Ruiten zijn niet goed geplaatst in overkapping
• Afschop op het dak totaal verpruts(na het vooraf echt meerdere keren te hebben aangegeven overigens
• Stadsuitloop die niet goed was aangelegd en lekte
• EPDM op het dak bleek niet goed vastgelijmd
• Gepruts van tuinman fixen: hoe mantelbuis in tuin repareren?

Maar dat ligt inmiddels gelukkig in het verleden.

Tenminste dat dacht ik...
Want omdat de bestrating in de achtertuin vervangen werd en tevens de tegels in de overkapping opnieuw gelegd aangezien ze al helemaal schots en schreef lagen (bestraten was die tuinman ook geen kei in) was dit een mooi moment om de mantelbuis van huis naar schuur op te graven en te verleggen zodat deze een directere route volgde.

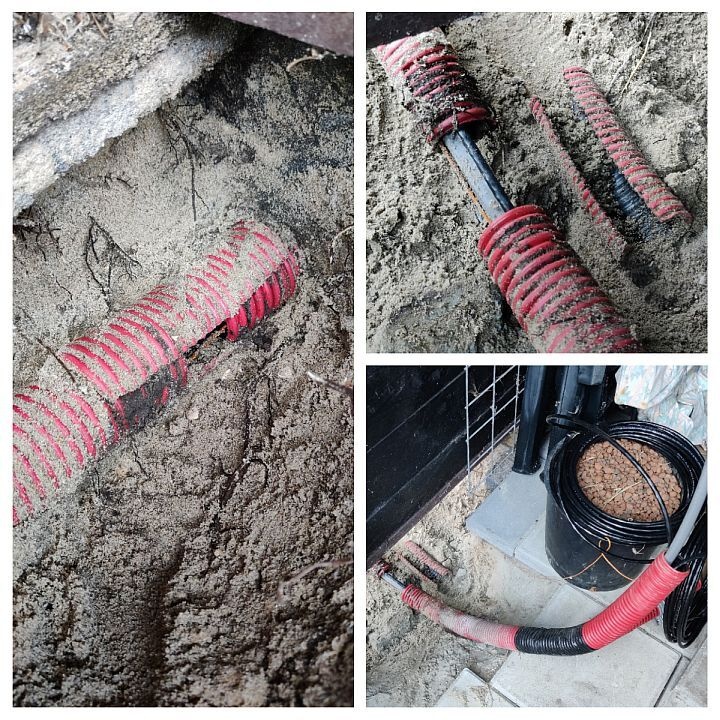

Kwam hierbij nog een laatste onaangename verrassing die de tuinman had achtergelaten, nog een breuk in de mantelbuis die hij weer op dezelfde provisorisch wijze had opgelost door een stuk opengesneden buis er omheen de leggen:



Gelukkig kon ik het stuk na de breuk simpelweg weg laten doordat de nieuwe route korter is:

Waardoor hij toch boven te grond zou uitsteken

[ Voor 65% gewijzigd door Vliegvlug op 03-10-2025 14:10 ]

[99ruud99]

Goed, heel duidelijk topic ^^
Je vraag is natuurlijk, mag ik een YMVK kabel los in de grond leggen want de mantelbuis werkt niet.
Nee, dat mag niet, daarvoor heb je een YMVK-AS kabel nodig.

[Vliegvlug]

99ruud99 schreef op zaterdag 27 september 2025 @ 18:18:
Goed, heel duidelijk topic ^^
Je vraag is natuurlijk, mag ik een YMVK kabel los in de grond leggen want de mantelbuis werkt niet.
Nee, dat mag niet, daarvoor heb je een YMVK-AS kabel nodig.

Dit is niet zozeer een vragentopic maar meer een ervaring delen/showcase topic.
De YMvK-as kabels heb ik al liggen!

Heb nu geen tijd meer om verder aan te vullen maar dat ben ik zeker van plan!

[ Voor 8% gewijzigd door Vliegvlug op 27-09-2025 18:29 ]

[Vliegvlug]

Met de tegels onder de overkapping weg kon ik mooi een nieuwe mantelbuis onder de overkapping aanleggen naar een hoek van de tuin voordat de tegels er weer terug in zouden komen.

Helaas kon ik niet rechtdoor steken via de zijkant de overkapping uit omdat ik daar eerder een mooi talud had gemaakt om de regenton te plaasten:


Heb nog even overwogen om er op de een of andere manier toch onderdoor te graven maar wilde niet riskeren dat de regenton instabiel zou worden en er onderdoor graven leek me daarnaast sowieso erg lastig worden.
Voor de regenton langs ging ook niet omdat er een boom naast staat en dan loop je op de wortels vast.

Daarom besloten via de achterkant van de overkapping eruit te gaan en via het pad aan de achterzijde onder de schutting door de tuin weer in.
Dus zo gezegd, zo gedaan:

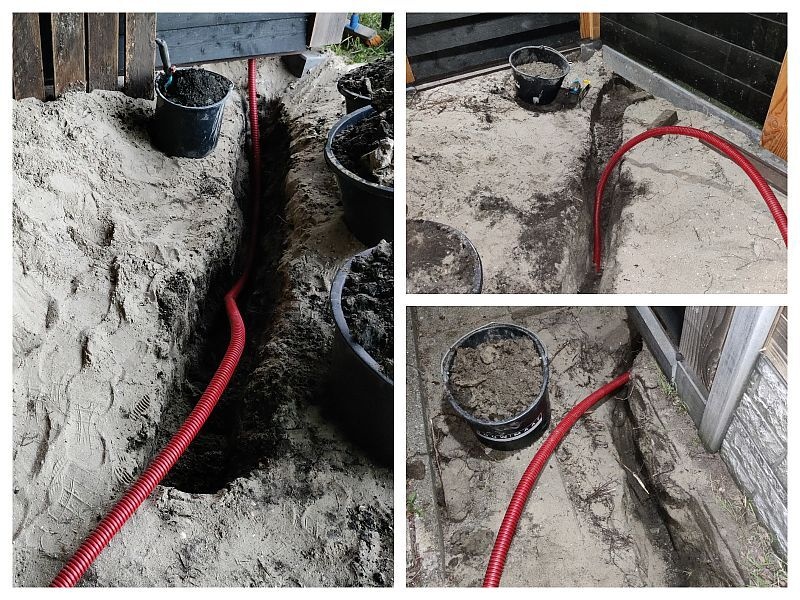

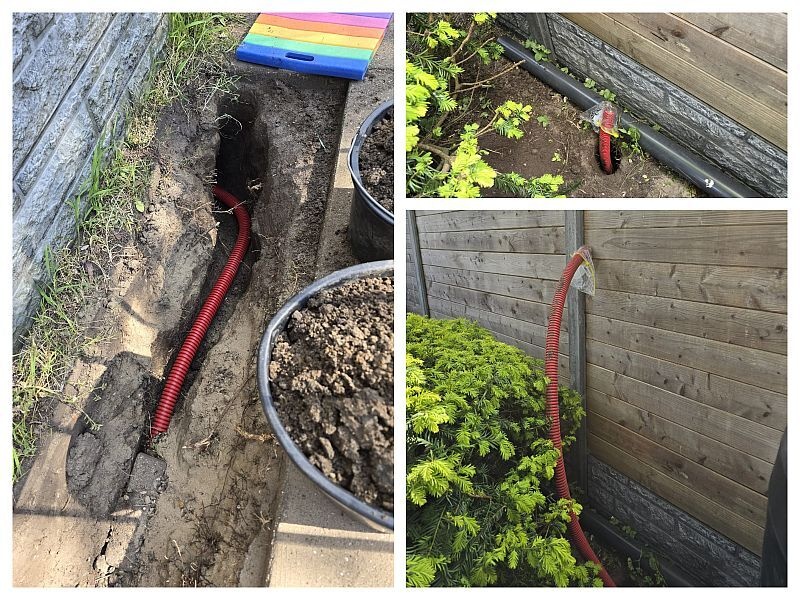

Viel me echt tegen hoeveel aarde er uit zo'n kort stukje sleuf komt, zijn 3 grote cementkuipen die je daar rechts ziet staan op de eerste foto en komt allemaal uit die sleuf.
Nu heb ik wel 50 a 60cm diepte aangehouden wat eigenlijk niet nodig is gezien de mantelbuis onder de bestrating komt te liggen maar het kan ook geen kwaad.

Vervolgens via het achterpad weer terug de tuin in onder de schutting door:

Is de bedoeling de mantelbuis door de grond nog wat verder de hoek in te brengen maar daar simpelweg nog niet aan toegekomen.

Naar twee andere hoeken van de tuin trouwens geen mantelbuis gebruikt maar gewoon een YMvK-as kabel direct in de grond gelegd op plekken waar toch het terras overheen wordt gelegd.

[ Voor 4% gewijzigd door Vliegvlug op 28-09-2025 17:45 ]

[Vliegvlug]

Na verleggen van de oorspronkelijke grote mantelbuis en het plaatsen van de kleinere mantelbuis en de losse kabels naar de andere hoeken van de tuin moest het nog wel in het schuurtje netjes worden afgewerkt.
Voorgang in foto's:

Uitgangssituatie


Eerst begonnen de kabels en grote mantelbuis naar links richting paal te brengen:



Daarna dikkere buis gebeugeld en de dunnere buis ook meer naar links gebracht en er even naast vastgezet met tyraps:


(bovenstaande foto's komen uit deze eerdere post met meer toelichting erbij: Vliegvlug in "Het grote topic voor Elektra huisinstallaties - Deel 3")

PVC zadels aangepast om de kleinere mantelbuis vast te kunnen zetten.


De twee YMvK-as kabels heb ik 19mm slagvaste pvc buis overheen getrokken om ze goed vast te kunnen zetten.
Moest daarvoor wel wat RVS zadels bijbuigen om de juiste vorm te krijgen om ze tegen de houten balken te kunnen schroeven:.





Die dikkere mantelbuis lijkt erg golvend te zitten maar dat is omdat het gewicht van de kabels ‘m naar links trekt, als ik de kabel recht omhoog houd zit de buis wel netjes recht omhoog.

(bovenstaande foto's komen uit deze eerdere post met veel meer toelichting erbij: Vliegvlug in "Het grote topic voor Elektra huisinstallaties - Deel 3")

[Vliegvlug]

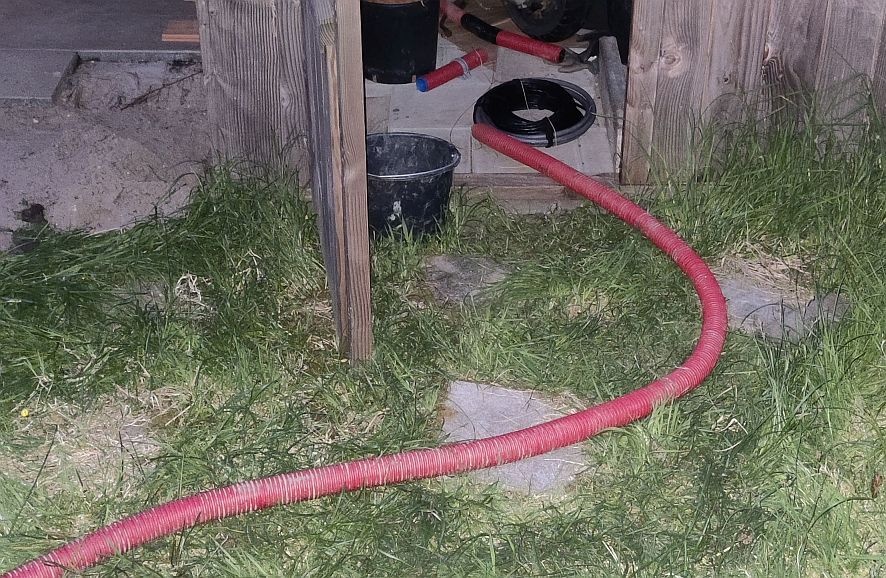

De mantelbuizen waren te kort om ze op de juiste hoogte te laten uitkomen, wilde ze iet onder waar het onderverdeelkastje op de zwarte muur moet komen laten eindigen.
Daarom heb ik ze beiden verlengd:


Om te voorkomen dat er allemaal insecten in kruipen wilde ik de bovenkanten wel afgedicht hebben.
Dat dat nodig was bleek wel toen ik de dikkere mantelbuis pakte om het verlengstuk erop te zetten; er kwam een dikke mot uit kruipen! (Helaas vergeten een foto van te maken)

Bij de lege buis is het afdichten makkelijk, simpelweg een dopje erin drukken maar bij de gevulde mantelbuis was het wat meer werk.

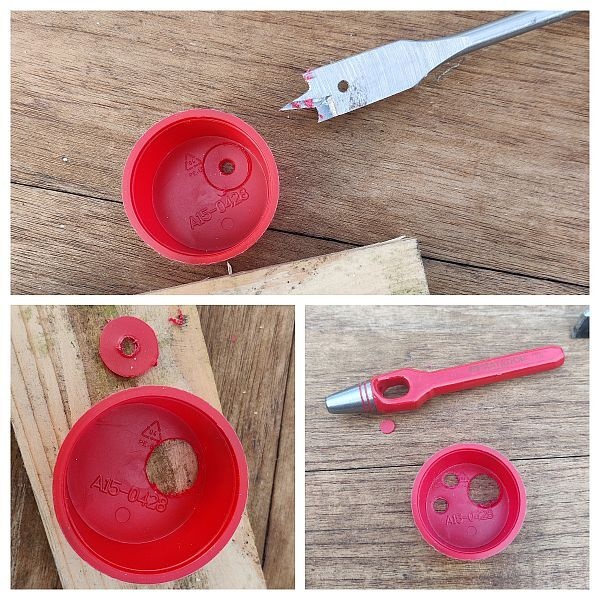

Moest uitsparingen in de dop maken voor de elektrakabel en twee netwerkkabels:

Voor het grote gat een speedboor gebruik en voor de twee kleinere een gatenpunch.
Realiseerde me toen ik de dop wilde gaan plaatsen dat ik ook nog een klein gaatje nodig had voor het trekkoord wat ik ook in de mantelbuis had getrokken.

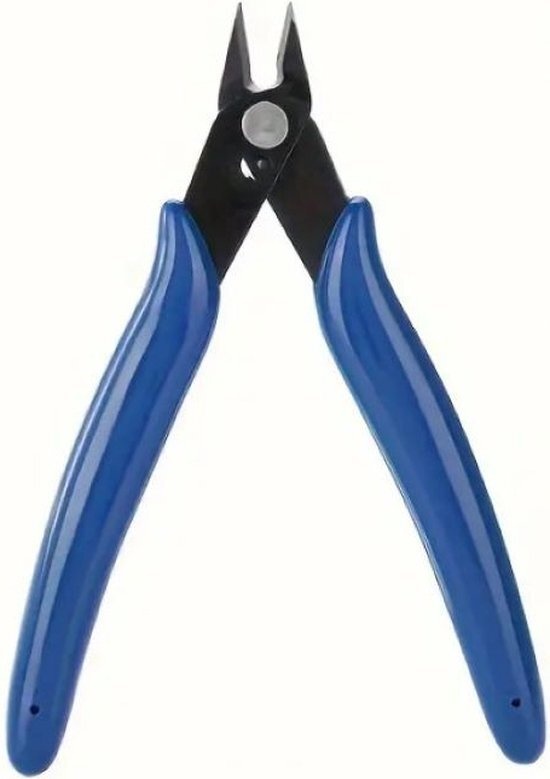

Geen foto's van maar dat gedaan met zo'n gatentang.

Uiteindelijke resultaat:

Dat kleine oranje knoopje is van het trekkoord in de mantelbuis, is van PP dus vergaat niet.

Nu dit klaar is kan er aan het ophangen van het kleine onderverdeelkastje begonnen worden.

[Vliegvlug]

Weer wat verder gekomen de afgelopen tijd met de netwerk- en elektrakabels

Netwerkkabels

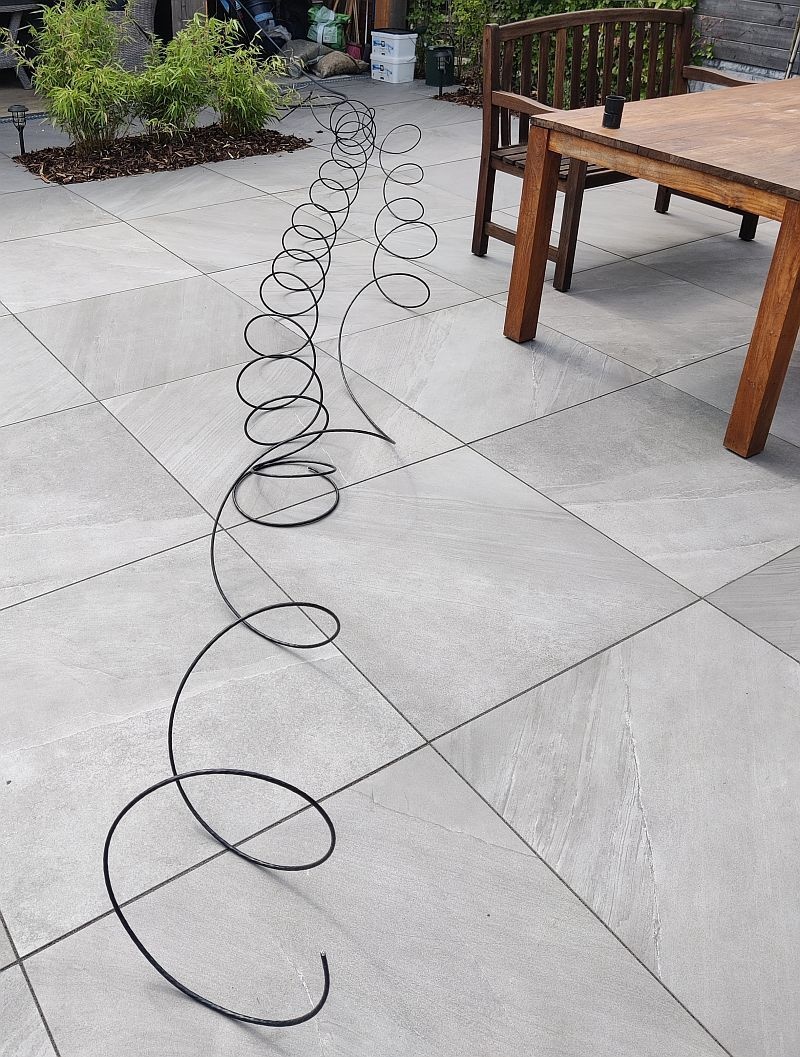

Had nog wat overlengte op de netwerkkabels naar het schuurtje van de overkapping:

Dat moest iets ingekort worden

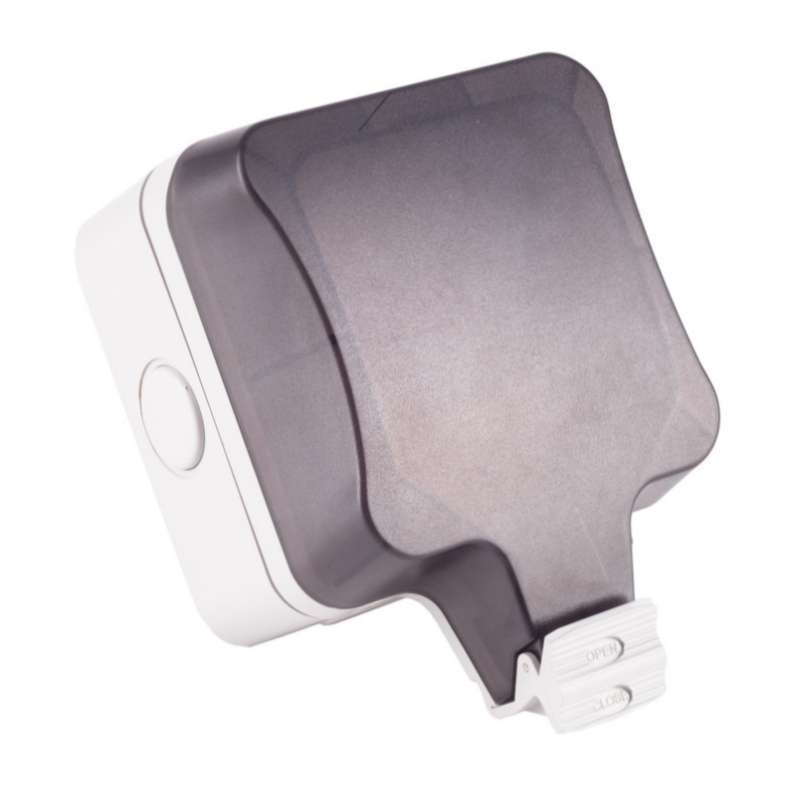

IP66 Waterdichte opbouwdoos

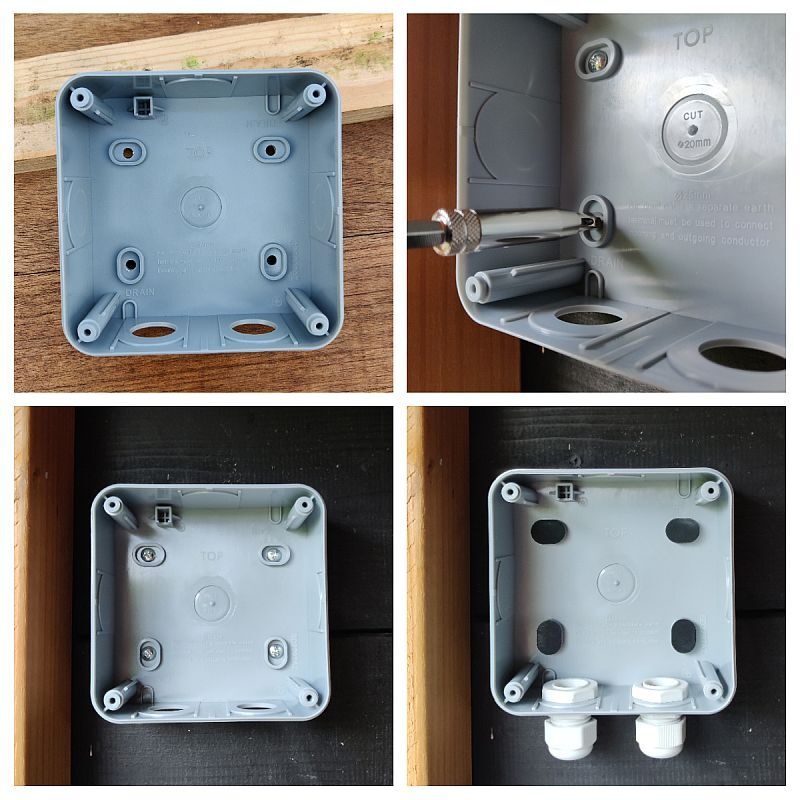

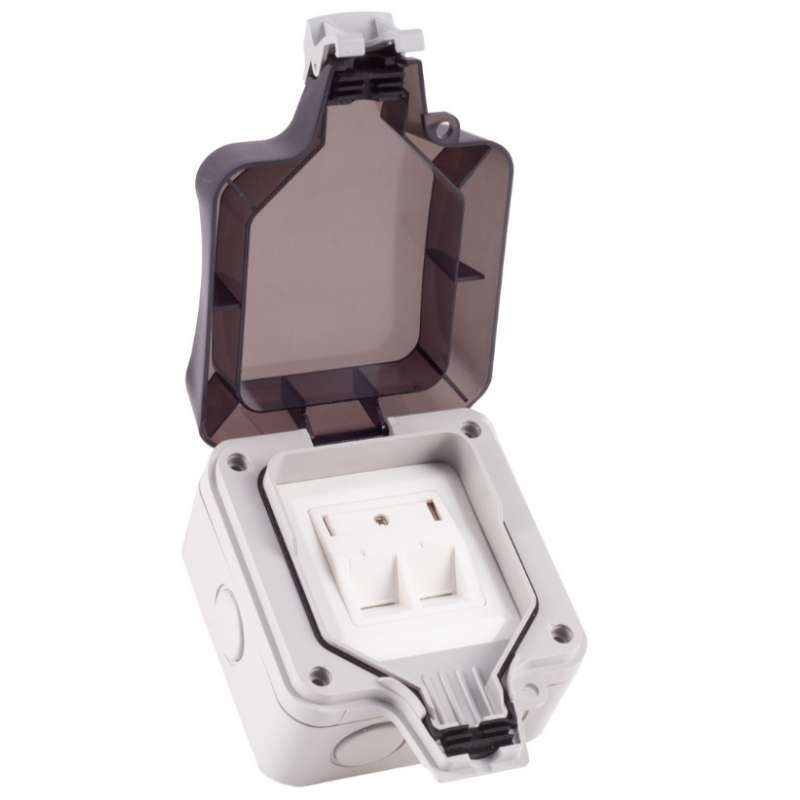

De netwerkkabels worden uiteindelijk in deze IP66 Waterdichte opbouwdoos met 2 keystones gemonteerd:



Deze op de wand van het schuurtje gemonteerd:

Speciaal centreerboorbitje gebruikt waarmee je automatisch in het midden van het gat voorboort. Erg handig!

Elektriciteitskabels

Groepenkastje

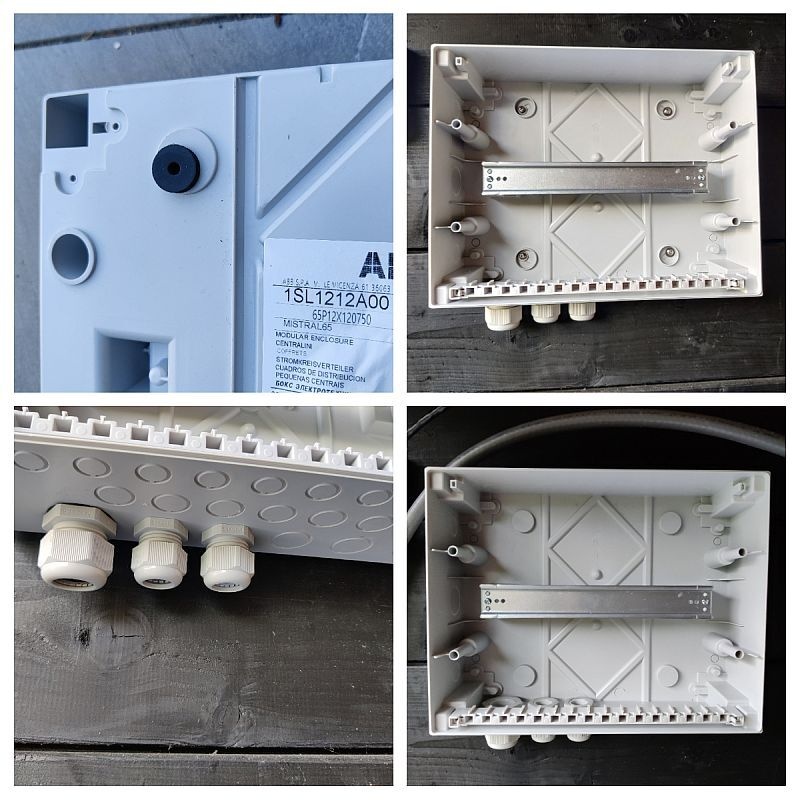

De elektrakabels worden afgemonteerd in deze ABB Mistral65 (1SL1212A00) groepenkast met ruimte voor 12 modules:


Voor het monteren op de wand moest ik een beetje zoeken voor een juist hoogte omdat de planken bovenaan dun zijn en steeds dikker naar onder toe worden. Dus moest er eigenlijk voor zorgen dat de schroeven bij twee planken aan de onderkant uitkwamen, omdat ze anders door de plank zouden uitsteken.
Gezien de plekken voor het vastschroeven in het groepenkastje vaststaan lukte dat niet, maar gelukkig valt het bovenste dunne stukje van een plank in een uitsparing van de plank er boven dus was het daar geen probleem dat de schroef door de plank heen kwam want dan komt hij in de plank daar achter.

Om goed uit te komen zitten de schroeven niet in het midden maar de rand van de uitsparingen van het groepenkastje die voor het vastschroeven bedoelt zijn.

Om de werken van de planken onderling op te vangen er rubber ringen achter gedaan zodat de kast nog een beetje kan naar voren en achteren kan bewegen ten opzichte van de planken.
En zijn de gaten voor de schroeven bewust groter geboord en de schroeven voorzien van ringen zodat er ook van links naar rechts en van boven naar beneden nog ruimte is om te bewegen.
De schroeven zijn dan ook bewust niet helemaal strak aangedraaid.

Het monteren van het groepenkastje aan de wand:

Drie wartels erin voor de kabels.
De grote is voor de 4x4mm²+4mm² YMvK-as kabel vanuit de meterkast en de andere twee zijn voor de 2,5mm² YMvK-as kabels naar twee hoeken van de tuin.

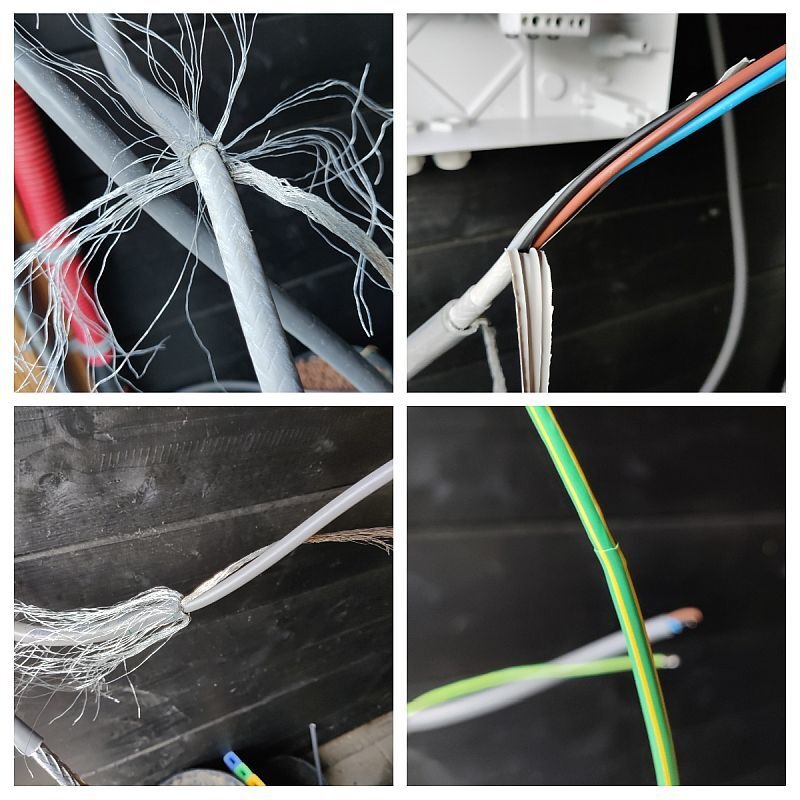

Deze moesten wel eerst op de juiste maat afgeknipt en gestript, waarbij de stalen mantel is verwijderd en de litze voorzien is van de geel-groene krimpkous. Kreeg de krimpkous er bij de langere stukken lastig op dus dat in twee delen gedaan omdat anders de weerstand te groot werd en de kripkous niet helemaal naar beneden door te schuiven was.

Eindresultaat

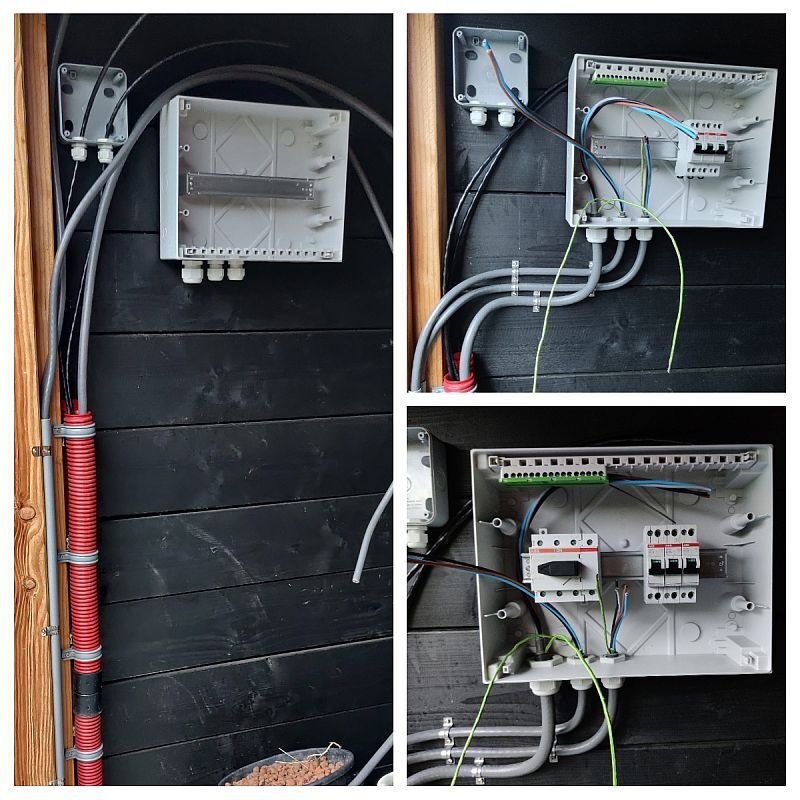

Na het invoeren en vastzetten van de elektrakabels ziet het er nu als volgt uit:

Voor het beeld ook alvast de hoofdschakelaar en de groepen erin geklikt.

De aansluiting voor de aarde in het groepenkastje moet ook nog naar beneden worden verplaatst omdat een van de kabels te kort bleek om het tot bovenin te halen.

[Annuk]

@Vliegvlug ik zie in je fotos dat je het hele aardscherm hebt "ontrafeld".
Tip voor de volgende keer, druk het aardscherm iets naar beneden zodat je deze "oppoft" dan kan je er zo een schaartje oid in zetten en naar de nek van de kabel toe open knippen, dan kan je vanaf daar veilig rondom knippen zonder de litze te beschadigen.

Evt kan je voor de laatste haartjes waar je net niet bij kunt een stukje tape door de nek van de kabel en net over de buitenmantel plakken zodat die laatste stukjes je wartels en je vingers niet beschadigt.

[TheGhostInc]

Vliegvlug schreef op zaterdag 1 november 2025 @ 19:32:
[Afbeelding: Overlengte outdoor netwerkkabels]
Dat moest iets ingekort worden

NNNOOO!!!!!

Kabels/slangen/... altijd afrollen, nooit de rol uitelkaar trekken. Je tordeert alles en dat werkt je tegen.

Ps. Meer als tip voor anderen dan voor jou.

[Vliegvlug]

Annuk schreef op zondag 2 november 2025 @ 11:16:
@Vliegvlug ik zie in je fotos dat je het hele aardscherm hebt "ontrafeld".
Tip voor de volgende keer, druk het aardscherm iets naar beneden zodat je deze "oppoft" dan kan je er zo een schaartje oid in zetten en naar de nek van de kabel toe open knippen, dan kan je vanaf daar veilig rondom knippen zonder de litze te beschadigen.

Goede tip inderdaad en kende hem al omdat ik die eerder heb gehoord van @Verwijderd; hier en gekregen van @onetime; hier

Maar dit werkte bij de 4-aderige 4mm² YmVK-as die ik had helaas niet.
Zie mijn eerdere posts hierover Vliegvlug in "Het grote topic voor Elektra huisinstallaties - Deel 3" & Vliegvlug in "Het grote topic voor Elektra huisinstallaties - Deel 3"

Bij die dunnere kabels wel gelukkig dus dat ging een stuk makkelijker ja!

Evt kan je voor de laatste haartjes waar je net niet bij kunt een stukje tape door de nek van de kabel en net over de buitenmantel plakken zodat die laatste stukjes je wartels en je vingers niet beschadigt.

Ik heb dat anders gedaan en dat is ook de reden dat je bij de dunne kabel in de foto alsnog wat overlengte in de aardschermdraden ziet ondanks dat ik ze daar makkelijk naar beneden kon schuiven om af te knippen.

Had ze inderdaad gelijk kort kunnen afknippen maar door ze langer te houden kon ik ze goed vasthouden en iets uit de ruimte tussen binnen- en buitenmantel trekken om ze vervolgens net daarboven af te knippen met zo’n mini zijkniptang tbv elektronica:

Na afknippen trekken ze zich daar weer in terug en kan je je er niet aan open halen!

Is wel stukje arbeidsintensiever dan bijv tapen maar het is gelukkig mijn eigen tijd en ziet er ook beter uit vind ik dan tape en geen prikkende draden die alsnog door de tape kunnen komen.
Tape maakt het verder ook lastiger ze in de wartels in te voeren.

[Vliegvlug]

TheGhostInc schreef op zondag 2 november 2025 @ 11:45:
[...]

NNNOOO!!!!!

Kabels/slangen/... altijd afrollen, nooit de rol uitelkaar trekken. Je tordeert alles en dat werkt je tegen.

Ps. Meer als tip voor anderen dan voor jou.

Je doet er heel dramatisch over maar de buigradius die de netwerkkabels op die foto maken is zelfs groter dan in de rollen waar ze in geleverd zijn.
Bovendien is dit stugge outdoor SFTP Cat7 kabel met massieve aders die niet netjes plat gaat liggen als je ‘m uitrolt.

Heb er uiteraard op gelet dat ze nergens knakken of heel strak buigen, vooral tijdens het trekken door de mantelbuis was dat best een uitdaging ondanks dat ik ze van tevoren had uitgerold, maar zoals gezegd krullen ze zichzelf al snel weer op.
