Geachte Collega tweakers,
Idee is een lowbudget opslag voor overproductie van mijn zonnestroom.
Er zijn zat duurdere oplossingen, maar deze zal met kostprijs van +/- 300,- eerder rendabel zijn.
Gewoon een Homwizard stekker en P1 meter er tussen of een shelly plus 2pm (gen3) direct aan de elementen zo als ik eerst deed.
Of met een dimmer dan word hij Ietjes duurder maar dan is 0 op de meter nog beter haalbaar.
En geen enkele accu kan qua rendabiliteit tegen een boiler op!
Ik ben hier aan begonnen omdat ik geïnteresseerd was in een kleine thuis accu zo als homewizard thuis accu duur en niet leverbaar of deze https://gathering.tweakers.net/forum/list_messages/2253584
waar ongeveer evenveel energie in gaat als mijn boiler opstelling.
Uit eindelijk heb ik die accu ook gebouwd, erg tevereden mee. laatst nog een accu monitor gebouwd is ook leuk https://gathering.tweakers.net/forum/list_messages/2328386
met deze optie van Sparkly is een boiler tot 2000Watt traploos instelbaar https://gathering.tweakers.net/forum/list_messages/2267450

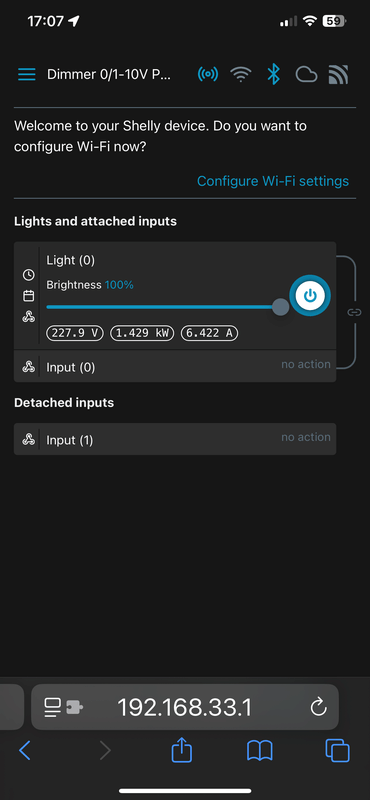

met mijn aanpassing een Shelly 0/10v dimmer vond ik het makkelijker werken.
Nu aangestuurd door Home Assistant, maar het geheel zou ook binnen een shelly Setup werken door de Shelly 0/10v dimmer en een shelly pro3em samen te laten werken.
Ik heb de boiler met de stekker in mijn dimmer gestoken.

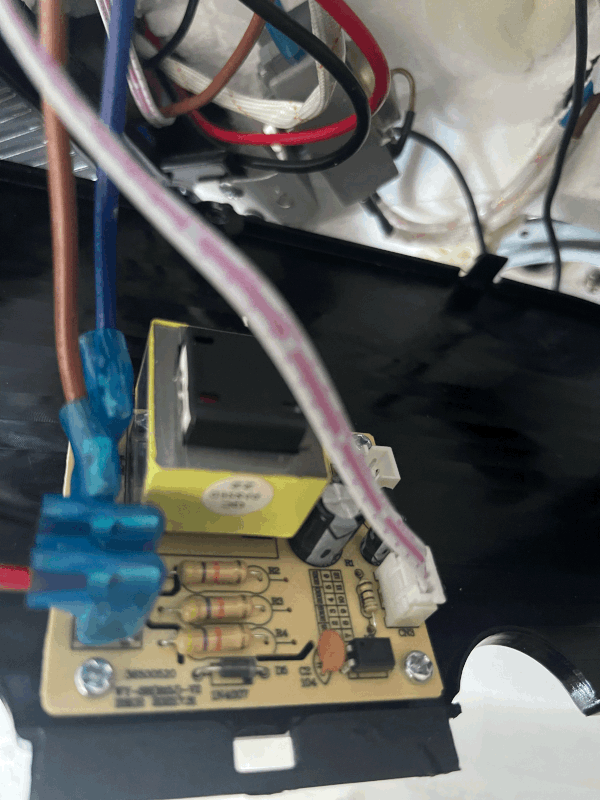

De elektronica van de boiler bromt bij 10 % dimmen wel wat, en bij 2 % gaat de verlichting uit maar denk dat het goed gaat
( ik heb hem software matig zo ingesteld dat hij bij 10% 50W stat/stopt)

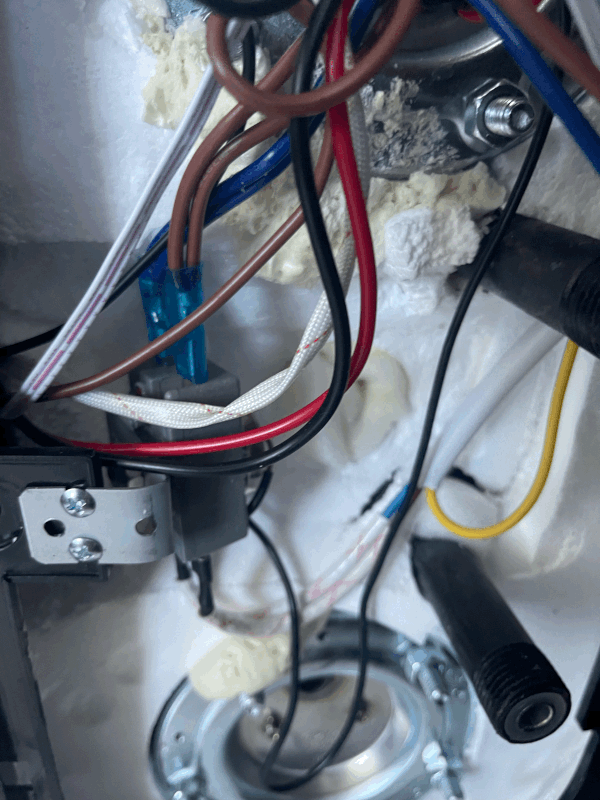

Misschien dat ik de interne elektronica van de boiler nog eens aanpas maar voor nu werkt het.
ik wilde ook dat als de dimmer defect zou raken de boiler nog wel werkzaam blijft, vandaar de stekker van de boiler direct in de dimmer.
De V3 verzie van mijn dimmer heeft inmiddels ook een temperatuur meting in de boiler dmv Shelly Add-on plus en twee temperatuur sensoren DS18B20 een in het vat en een aan de bovenkant in het schuim gestoken.
Ik heb de volgende boiler met twee elementen opgehangen. zo dat ik tussen verschillende vermogens kon schakelen 800/1200/en samen 2000Watt dat hoeft niet maar voor mijn eerste manier van direct schakelen met de shelly plus 2pm was deze handig.
https://www.elektrische-b...d3axa25sRjMBoCMCwQAvD_BwE
Materiaal lijst:
Kemo M240 https://amzn.to/4oNiYsH
Een zwarte doos https://amzn.to/4hj2rdp

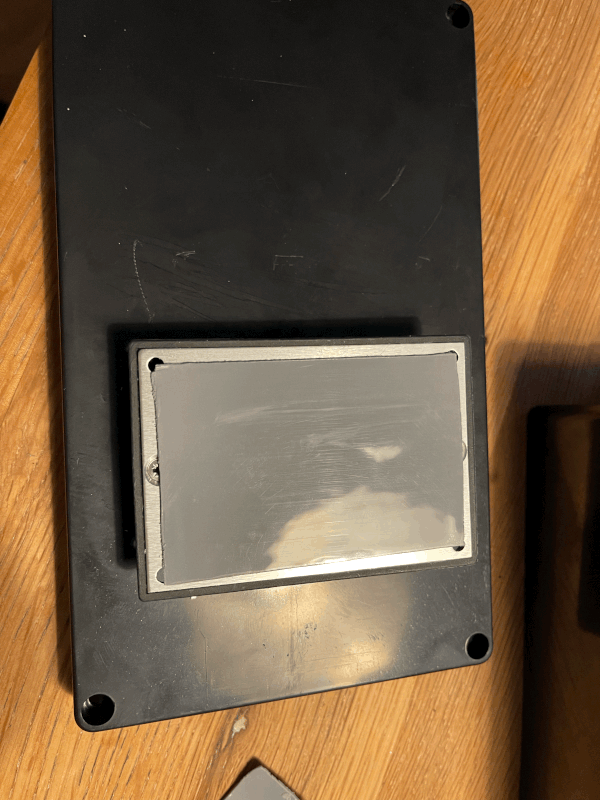

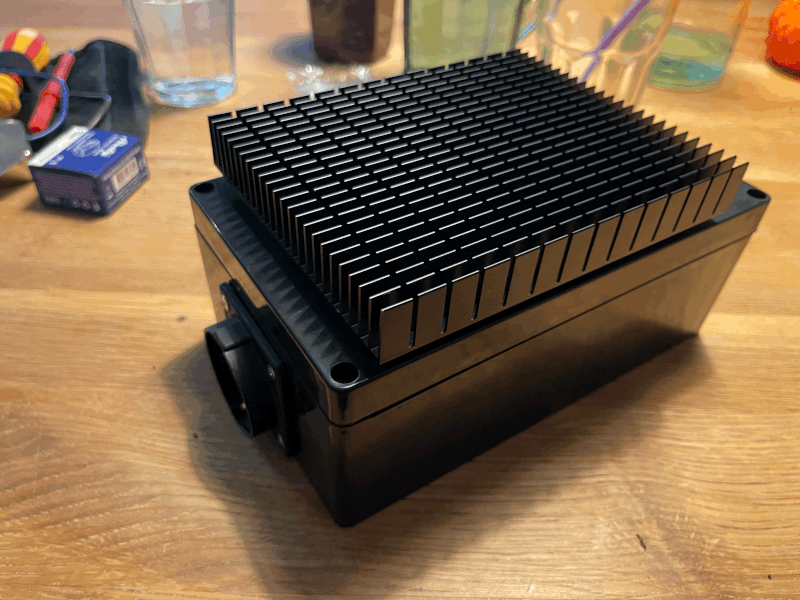

Een koelblok lekker groot https://amzn.to/4nW2duZ
EMI filter ding omdat het kan https://amzn.to/47haZwA
Stekker chassis deel https://amzn.to/3WKZqsJ
stekker https://amzn.to/4ostapZ
Shelly 0/10V dimmer https://amzn.to/4oouREX
Thermische pad https://amzn.to/471JGHX
Thermische zekering 10A https://amzn.to/4ne1aWf
Kabelschroef verbinding https://amzn.to/3Lj2TMx
Shelly Add-on plus https://amzn.to/4r1CdjM
DS18B20 https://amzn.to/4nUZcKQ
ik heb de volgende automatisering in Home asistant gemaak, met chatgpt maak je zo een yaml die je dan in een automatisering kan zetten.
⚙️ De automatisering: Boiler regelt jouw elektrische boiler volledig automatisch op basis van:
* Temperatuur van het water
* Energie-overschot van zonnepanelen
* Accu-status (of hij levert of laadt)
* Tijd (voor de winterboost)
* Handmatige override
🧩 Logische volgorde van beslissingen
1️⃣ Handmatige Override
* Als input_boolean.boiler_zolder_override aan staat → alle andere regels worden genegeerd → Boiler verwarmt met 100 % vermogen → Totdat 75 °C is bereikt → Dan wordt de boiler uitgeschakeld → Zodra override uit gaat, gaat alles weer automatisch verder.
🔹 Gebruik dit bijvoorbeeld als je dringend warm water wilt, ongeacht zonne-energie of tijdschema.
2️⃣ Temperatuurbeveiliging
* Als temperatuur ≥ 85 °C → boiler uit (beveiliging)
* Als temperatuur ≤ 83 °C en boiler stond uit → regeling hervat
🔹 Voorkomt oververhitting en schakelt automatisch weer in na afkoeling.
3️⃣ Accu-bescherming
* Als de accu levert meer dan 10 W (negatief vermogen) → boiler uit om ontladen te voorkomen → melding in logboek
* Zodra de accu niet meer levert (≥ −10 W) → boiler mag weer automatisch verwarmen
🔹 Voorkomt dat je boiler de batterij leegtrekt ’s avonds of bij bewolking.
4️⃣ Winterboost (tijdgestuurd)
* Als input_boolean.boiler_winter_verwarmen aan is én het is tussen 15:00 en 17:00 én de boiler is kouder dan 65 °C → boiler verwarmt met minstens 50 % helderheid.
🔹 Handig om ’s middags alvast warm water te garanderen, ook zonder zonne-overschot.
5️⃣ Hoofdregeling op zonne-energie
* Als er negatief vermogen is (je panelen leveren terug) → dimmer verhoogt stapsgewijs → stapgrootte hangt af van hoeveelheid overschot
* Als er positief vermogen is (je verbruikt meer dan opwekt) → dimmer verlaagt → onder 10 % gaat hij uit
🔹 Dit is het “zonne-sturing” gedeelte dat automatisch optimaal gebruikmaakt van je overschot.

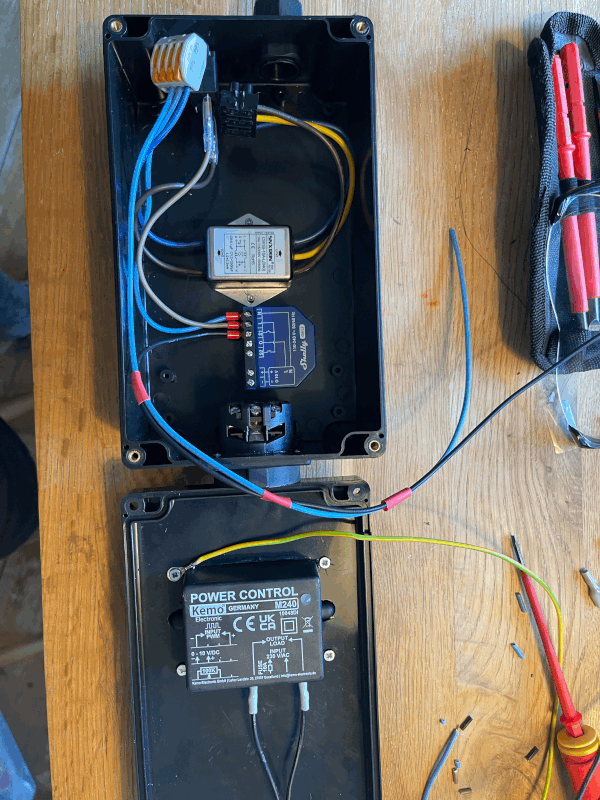

🔌 Verbindingsschema (tekstmatig overzicht)
Net (X1)
L (bruin) → NF1 IN L
N (blauw) → NF1 IN N
PE (geel/groen) → NF1 PE
Netfilter (NF1)
OUT L (bruin) → F1 (10 A zekering) → SH1 L (Shelly)
OUT N (blauw) → SH1 N + K1 N (M240)
PE (geel/groen) → K1 PE + X2 PE (stopcontact)
Shelly (SH1)
S1 (zwart) → K1 L (M240 ingang)
0–10 V + (groen) → K1 0–10 V +
0–10 V – (blauw/groen) → K1 0–10 V –
M240 (K1)
LOAD L (bruin) → X2 L (stopcontact)
LOAD N (blauw) → X2 N (stopcontact)
