Volgens mij is jou hot gas temperatuur wel in lijn met mijn systeem.
:strip_exif()/f/image/ybNyrsQ1o9dW56H0MxcIKoYq.png?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/320168/crop650816243d03b_cropped.jpg?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Die grondboring is toen doorgespoeld door de club die het aangelegd heeft, dat is het issue niet.
Zowel de circulatiepomp als de bronpomp toeren terug. Dus als er een obstructie/teveel weerstand zou zijn, dan zou ik verwachten dat ze juist optoeren. Ik post zo even de grafieken.
OK, dit is alleen de WW legionella run van vannacht. Hij probeert het 3x, maar na 3x invertertemp >110°C kapt ie ermee.
Het electrisch element komt niet bij. Max is 2,4 kW aan het begin van de run.
De grafiek zegt dat de boilertemperatuur BT7 is, maar het is toch echt BT6, ik heb geen BT7, maar dit is wat er in NibeGW zit.
Compressor frequentie is bijna de hele run laag, 20 Hz. Bronpomp begint op 70% en toert terug. Wachtstand van circulatiepomp is 30%, maar die toert terug naar 11%. (ik heb ook al geprobeerd om die vast te zetten op 60% ofzo, maar dan heb ik hetzelfde probleem)
:strip_exif()/f/image/ADcOGJTh3A6ehjCybcbGJMjz.png?f=user_large)
Edit: Plaatje opnieuw geupload, nu met elektrisch vermogen in dezelfde schaal en BT2 supply temperature toegevoegd.
[ Voor 50% gewijzigd door V_ger op 19-10-2024 11:36 ]
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Heeft je systeem een BT2 supply temperature? Zou deze er in zetten ipv de BT25 in die ene laatste grafiek.

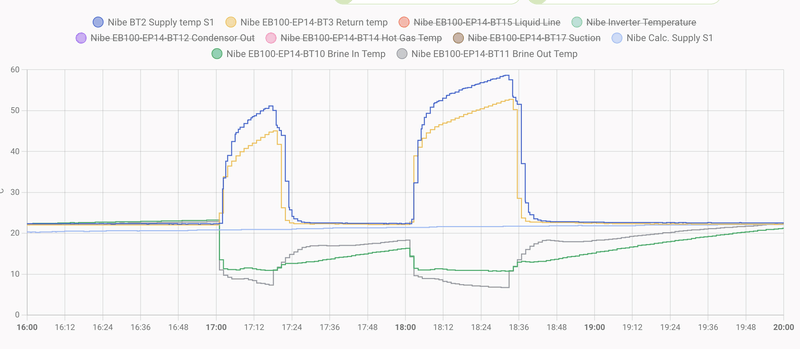

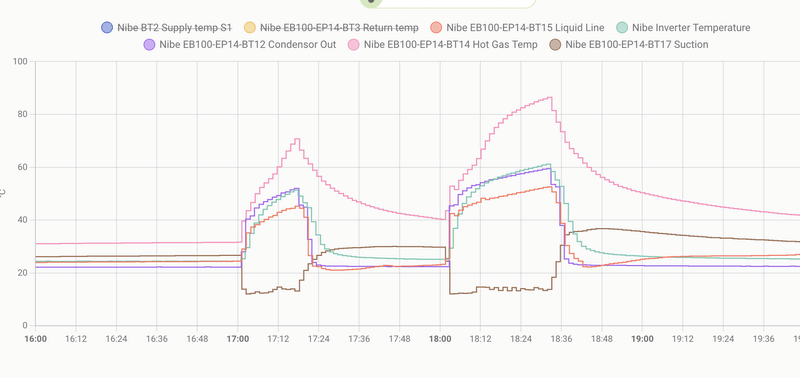

Zoveel mogelijk proberen matchen met jouw grafieken. Is wel van een F1255. Dit is tijdens normaal warm water maken niet tijdens legionella run.
/f/image/l4JIajgoMrgDCaDLC0UmczjE.png?f=fotoalbum_large)
/f/image/SkbTGqltEtdH2SjDXZCDVkm9.png?f=fotoalbum_large)
/f/image/5gnY4LzLLRdSS7FfZZ0zeeqh.png?f=fotoalbum_large)
/f/image/DPWf4L3yNXtCfUNoA0ZXkdNn.png?f=fotoalbum_large)
/f/image/M2xGs34razYMEtL00iSfcVYw.png?f=fotoalbum_large)
Zoveel mogelijk proberen matchen met jouw grafieken. Is wel van een F1255. Dit is tijdens normaal warm water maken niet tijdens legionella run.
:strip_exif()/f/image/l4JIajgoMrgDCaDLC0UmczjE.png?f=user_large)
:strip_exif()/f/image/SkbTGqltEtdH2SjDXZCDVkm9.png?f=user_large)
:strip_exif()/f/image/5gnY4LzLLRdSS7FfZZ0zeeqh.png?f=user_large)
:strip_exif()/f/image/DPWf4L3yNXtCfUNoA0ZXkdNn.png?f=user_large)
:strip_exif()/f/image/M2xGs34razYMEtL00iSfcVYw.png?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8

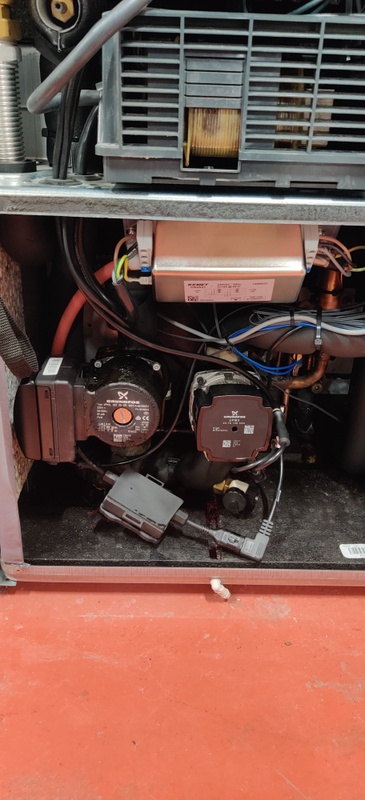

Naar aanleiding van bovenstaande heb ik hem maar eens opengemaakt. Onder de kap zit nog een afdekplaat op het compressor deel. Die heb ik ook eraf gehaald.

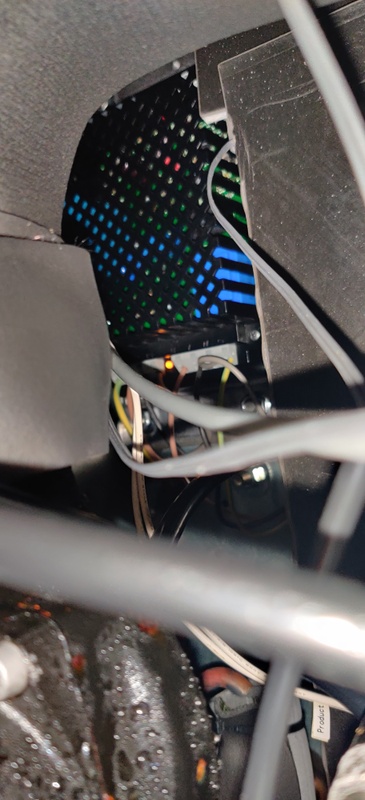

Maar hij is nat...en er is rood residu zichtbaar. Dus hij lekt ergens rond de bronpomp een beetje.
Ik zie verder geen stof of iets.
Het ontwerp had wel netter gekund zeg. Loshangende doosjes en kabels...
:strip_exif()/f/image/L0VQ9xwK6nYCVDH1uipV9FYj.jpg?f=fotoalbum_large)
:strip_exif()/f/image/A57lOj4xhcflDmaRdjbx3cKE.jpg?f=fotoalbum_large)
Maar hij is nat...en er is rood residu zichtbaar. Dus hij lekt ergens rond de bronpomp een beetje.
Ik zie verder geen stof of iets.
Het ontwerp had wel netter gekund zeg. Loshangende doosjes en kabels...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/L0VQ9xwK6nYCVDH1uipV9FYj.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/A57lOj4xhcflDmaRdjbx3cKE.jpg?f=user_large)
[ Voor 36% gewijzigd door V_ger op 19-10-2024 13:47 ]
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
WP: Nibe AMS 20-6 / SMO40 / UKV100 serie. Afgifte: ZLTV radiatoren (Climarad Vita / Jaga Vertiga Hybrids)
:strip_icc():strip_exif()/u/483926/crop56e2d04101b52_cropped.jpeg?f=community)
Dat schreef ik al
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Interesse in een Nibe F1155-12 uit Februari 2017?
- Brakke inverter
- Lek in broncircuit aan pompflens, 1x per seizoen beetje bijvullen.
- 4500 starts (eigenlijk meer, maar ze hebben tijden de garantie ergens de display/besturing vervangen)
- 27000 operating hours (eigenlijk dus meer)
- Waarvan circa 2500 voor warm water
Mods: Dit is een geintje, geen aanbieding.
Note hij doet het overigens wel. Ik heb nu maar als symptoombestrijding de Legionella temperatuur op 55 graden gezet. Kijken of ie dat wel haalt, dat weten we volgende week.
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Leuke aanbieding. Maar we houden die van ons nog even 13292 operating hours (waarvan 1815 voor warm water) in 11 jaar.:
[...]
Interesse in een Nibe F1155-12 uit Februari 2017?
- Brakke inverter
- Lek in broncircuit aan pompflens, 1x per seizoen beetje bijvullen.
- 4500 starts (eigenlijk meer, maar ze hebben tijden de garantie ergens de display/besturing vervangen)
- 27000 operating hours (eigenlijk dus meer)
- Waarvan circa 2500 voor warm water
Mods: Dit is een geintje, geen aanbieding.
Note hij doet het overigens wel. Ik heb nu maar als symptoombestrijding de Legionella temperatuur op 55 graden gezet. Kijken of ie dat wel haalt, dat weten we volgende week.
Maar eigenlijk heb je gewoon een maandagochtend mode gekocht.
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Nou heel lang hebben we niet hoeven wachten. Ik heb smart price adaptation aanstaan en ivm de lage E-prijs en huisgenoten die de boiler leeggedouched hebben is ie vol aan de bak. Tussendoor even overschakelen op ruimteverwarming.
Opvallend overigens na het einde van de run (dus compressor al uit) dat de thermometers op de vloerverwarmingverdeler inlaat (snel) opliep richting de 40 graden. Maar ik gok dat dat "normaal"is bij overschakelen op idle mode. De warmte die in de leidingen zit moet ergens heen.
De invertertemperatuur loopt op tot zo'n 102 bij een WW temperatuur van 53 met een BT2 van 57.8.
Dit keer dus geen trip op 110. Wel een stijgende lijn.
Tegen het einde van de WW run ontstaat er wel een verschil tussen de actual compressor frequency en de target/requested. Actual blijft 20, target/requested liep op naar 26.
De "compressor slow down reason" was "1".
:strip_exif()/f/image/7N9jtQOXtibLisl95hSlHx3v.png?f=user_large)
Om even vol on-topic te gaan. Echt supergaaf dat je dit allemaal inzichtelijk kan maken met NibeGW en HA.
[ Voor 6% gewijzigd door V_ger op 20-10-2024 15:32 ]
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
WP: Nibe AMS 20-6 / SMO40 / UKV100 serie. Afgifte: ZLTV radiatoren (Climarad Vita / Jaga Vertiga Hybrids)
Ja alleen dat is de stoptemperatuur van die betreffende modus (eco, normaal, luxe). Op mijn scherm zie ik een stoptemperatuur die altijd klopt los van wat er ingesteld staat. Dus als er een periodieke verhoging run is schiet die netjes naar 55 graden. Zet ik hem op eco dan gaat de stop temp naar eco, zet ik tijdelijk op luxe dan gaat die stop temperatuur naar de bijhorende luxe temperatuur.
Die entiteit zoek ik
[ Voor 10% gewijzigd door Gerbenvl op 02-11-2024 11:24 ]
WP: Nibe AMS 20-6 / SMO40 / UKV100 serie. Afgifte: ZLTV radiatoren (Climarad Vita / Jaga Vertiga Hybrids)
Lukt me niet om zoiets te vinden. Zelf nu wat gemaakt met een template sensor::
[...]
Ja alleen dat is de stoptemperatuur van die betreffende modus (eco, normaal, luxe). Op mijn scherm zie ik een stoptemperatuur die altijd klopt los van wat er ingesteld staat. Dus als er een periodieke verhoging run is schiet die netjes naar 55 graden. Zet ik hem op eco dan gaat de stop temp naar eco, zet ik tijdelijk op luxe dan gaat die stop temperatuur naar de bijhorende luxe temperatuur.
Die entiteit zoek ik
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| {# Variables #}
{% set hwmode = states('select.hot_water_comfort_mode_47041') %}
{% set starteconomy = states('number.start_temperature_hw_economy_47045') %}
{% set startnormal = states('number.start_temperature_hw_normal_47044') %}
{% set startluxury = states('number.start_temperature_hw_luxury_47043') %}
{# Logic #}
{% if hwmode == "ECONOMY" %}
{{ starteconomy }}
{% elif hwmode == "NORMAL" %}
{{ startnormal }}
{% elif hwmode == "LUXURY" %}
{{ startluxury }}
{% endif %} |
En dan een vergelijkbaar iets voor de stop temperatuur.
Alleen de periodieke verhoging mis ik zo. Weet er iemand of je ergens een entity is dat hij periodieke verhoging aan het doen is of gaat doen?
WP: Nibe AMS 20-6 / SMO40 / UKV100 serie. Afgifte: ZLTV radiatoren (Climarad Vita / Jaga Vertiga Hybrids)
Ik kan zo snel het probleem ook niet vinden in je config. Misschien een paar tips om te proberen:
A) Is het mogelijk om je Firmware te downgraden? Dit type firmware gaf namelijk bij mijn VVM500 ook lees/schrijf problemen.
In je config kan je proberen om je source address een vaste waarde te geven# List of source address to accept read/write from, may be empty for no filter, but
# this is not recommended.
#source:
C) Ik heb mijn reboot_timeout op 120s ipv 0s gezet. Bij 0s was ik mijn LillyGo steeds kwijt.
Hieronder mijn config mocht dit nog helpen.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
| esphome:
name: nibegw
comment: Nibegw
platform: ESP32
board: esp32dev
# General ESPHome setup
api:
reboot_timeout: 120s
ota:
- platform: esphome
password: "Blablabla"
logger:
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
fast_connect: true # Fast connect to connect to my hidden network
# It is recommended to disable powersave mode on wifi, to make sure the device does not miss UDP requests sent.
power_save_mode: none
# The device needs a static IP. Either do that here with the manual_ip node, or do it via another way (router)
manual_ip:
# Set this to the IP of the ESP
static_ip: 192.168.X.94
# Set this to the IP address of the router. Often ends with
gateway: 192.168.X.1
# The subnet of the network. 255.255.255.0 works for most home networks
subnet: 255.255.255.0
# Load nibe component
external_components:
- source: github://elupus/esphome-nibe
# Set pins required for LilyGo T-CAN485 board
output:
- platform: gpio
id: ENABLE_PIN # Enable the chip
pin:
number: GPIO19
inverted: true
- platform: gpio
id: SE_PIN # Enable autodirection
pin:
number: GPIO17
inverted: true
- platform: gpio
id: ENABLE_5V_PIN # Enable 5V pin for RS485 chip
pin:
number: GPIO16
inverted: true
# Configure uart that will be used
uart:
rx_pin: GPIO21 # Use actual GPIO pin number instead of D7
tx_pin: GPIO22 # This is another example pin, replace as necessary
baud_rate: 9600
# Configure NibeGW
nibegw:
udp:
# The target address(s) to send data to. May be a multicast address.
# When using Home Assistant: this is your Home Assistant IP.
target:
- ip: 192.168.X.152
port: 9990 #The Nibe Home Assistant integration listens to 9999 by default
# List of source address to accept data from, may be empty for no filter
#source:
# - 192.168.255.254
# Optional port this device will listen to to receive read requests. Defaults to 9999
read_port: 9970
# Optional port this device will listen to to receive write request. Defaults to 10000
write_port: 9980
acknowledge:
- MODBUS40
# Constant replies to certain requests cabe made
constants:
- address: MODBUS40
token: ACCESSORY
data: [
0x0A, # MODBUS version low
0x00, # MODBUS version high
0x01, # MODBUS address?
]
# Some helper functions to restart ESPHome from HA
button:
- platform: restart
name: Nibegw Restart
- platform: safe_mode
name: Nibegw Safe Mode Boot |
[ Voor 30% gewijzigd door SmoothTweaker op 03-11-2024 20:00 ]
Thanks @SmoothTweaker! Je DM zette me op het juiste spoor.
Ik was vergeten de port 9990 van mijn HA container te mappen naar de host...
@serienummer mss iets om in je OP op te nemen om anderen voor deze domme fout te behoeden.
En daarmee kan ik ook zeggen dat de F1255 iig werkt met firmware 9699 R7 en myUplink.
Ik was vergeten de port 9990 van mijn HA container te mappen naar de host...
@serienummer mss iets om in je OP op te nemen om anderen voor deze domme fout te behoeden.
En daarmee kan ik ook zeggen dat de F1255 iig werkt met firmware 9699 R7 en myUplink.
Niet helemaal NibeGW gerelateerd, maar ik denk dat de mensen met NibeGW hier ook wel wat aan hebben.
Nibe ondersteund Smart Grid Ready. Smart Grid ready kan vier signalen communiceren middels twee AUX-contacten in de warmtepomp. Deze signalen dienen via een externe regeling aan de warmtepomp gegeven te worden. Met twee contacten kunnen vier standen geactiveerd worden in de warmtepomp. Elke stand beïnvloedt de werking van de warmtepomp welke effect heeft op verwarming, tapwater en zwembad indien aanwezig.
Deze standen levert de NL grid nog niet aan, maar deze kunnen natuurlijk wel softwarematig bepaald worden.
De standen zijn:
/f/image/76hYOyg8yi6KeAZ4qOYTi63Z.png?f=fotoalbum_large)
Voor stand 2 - 4 kan bijvoorbeeld de tarief indicator van Tibber genomen worden (extreem goedkoop, goedkoop, normaal, duur, extreem duur). Aan stand 1 zou ik dan een prijs onder 0 cent kunnen koppelen.
De effecten in de tabel zijn makkelijk te implementeren.
Volgens mij is "HW_stop-waarde vrijgeven" gewoon de stop temperatuur verhogen, of zien jullie hier een andere mogelijkheid voor?
Nibe ondersteund Smart Grid Ready. Smart Grid ready kan vier signalen communiceren middels twee AUX-contacten in de warmtepomp. Deze signalen dienen via een externe regeling aan de warmtepomp gegeven te worden. Met twee contacten kunnen vier standen geactiveerd worden in de warmtepomp. Elke stand beïnvloedt de werking van de warmtepomp welke effect heeft op verwarming, tapwater en zwembad indien aanwezig.
Deze standen levert de NL grid nog niet aan, maar deze kunnen natuurlijk wel softwarematig bepaald worden.
De standen zijn:
:strip_exif()/f/image/76hYOyg8yi6KeAZ4qOYTi63Z.png?f=user_large)
Voor stand 2 - 4 kan bijvoorbeeld de tarief indicator van Tibber genomen worden (extreem goedkoop, goedkoop, normaal, duur, extreem duur). Aan stand 1 zou ik dan een prijs onder 0 cent kunnen koppelen.
De effecten in de tabel zijn makkelijk te implementeren.
Volgens mij is "HW_stop-waarde vrijgeven" gewoon de stop temperatuur verhogen, of zien jullie hier een andere mogelijkheid voor?
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
WP: Nibe AMS 20-6 / SMO40 / UKV100 serie. Afgifte: ZLTV radiatoren (Climarad Vita / Jaga Vertiga Hybrids)
(beetje laat
) Maar dit SG Ready kan gebruikt worden om je eigengebruik van zonneenergie te vergroten. Het nederlandse net werkt er niet mee.
HIermee kan je omvormer (of in mijn geval een relaisbox die aan HA gekoppeld is) een paar contacten sluiten en daarmee een seintje aan je WP geven dat er stroom over is en hij harder mag gaan werken. SPA is er wel aan gerelateerd maar niet hetzelfde.
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
@serienummer : ik heb mijn LilyGo ESP32 ontvangen en wilde ermee aan de slag gaan. Echter bij de eerste stap, zodra ik op de ESPHome integratie toevoegen klik dien ik een host in te voeren (zie screenshot). Enig idee?
:strip_exif()/f/image/e7a4A67o7fADpoZiDUkTjzJa.png?f=user_large)
Vervolgens lees ik hier: https://community.home-as...ains-an-api-line/622078/2 dat ik daar het IP-adres in dien te tikken van het ESP device. Alleen die heb ik nog niet, het koppelen met wifi is pas verderop in het proces (vanaf stap 2)?
Zojuist even een volledige clean install gedaan van Home Assistant en meteen als eerste de ESPHome integratie proberen toe te voegen, ik krijg weer meteen de melding: "Voer de verbindingsinstellingen van je ESPHome node in.":strip_exif()/f/image/wvg5PSFMN2TvThy9eCVQU1oc.jpg?f=fotoalbum_large)
Vervolgens lees ik hier: https://community.home-as...ains-an-api-line/622078/2 dat ik daar het IP-adres in dien te tikken van het ESP device. Alleen die heb ik nog niet, het koppelen met wifi is pas verderop in het proces (vanaf stap 2)?
Zojuist even een volledige clean install gedaan van Home Assistant en meteen als eerste de ESPHome integratie proberen toe te voegen, ik krijg weer meteen de melding: "Voer de verbindingsinstellingen van je ESPHome node in."
:no_upscale():strip_icc():strip_exif()/f/image/wvg5PSFMN2TvThy9eCVQU1oc.jpg?f=user_large)
[ Voor 57% gewijzigd door desalnietemin op 21-12-2024 20:59 ]
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
:strip_icc():strip_exif()/u/331892/crop57c9628e4911b_cropped.jpeg?f=community)
Hoi @darasta en @serienummer , hartelijk dank voor het meedenken en jullie snelle reacties!
@darasta wat bedoel je met "Met het volgen van de handleiding in TS" (Met TS?), bedoel je de handleiding die @serienummer heeft gemaakt o.b.v. de start van dit topic?
Ik zie nu inderdaad het verschil, in de handleiding staat om naar:
1. Instellingen en dan Apparaten en diensten te gaan en dan rechtsbeneden op "integratie toevoegen" te klikken en dan ESPHome te kiezen. -> dit werkt niet (dan verschijnt direct het scherm waarbij he het IP-adres van je ESP device moet intikken.
2. De juiste stap is inderdaad via de add-ons. Dus menu: Instellingen - Add ons en dan in het add-ons rechtsbeneden klikken op Add-on winkel". Dan ESPHome intikken en de ESPHome device builder kiezen en die installeren.
Zie screenshots. @serienummer mogelijk kun je dit nog aanpassen in je startpost en handleiding (maar eerst genieten van de feestdagen;)
/f/image/gh1ZroBVoIiMnt9ASmOP78YZ.png?f=fotoalbum_large)
:strip_exif()/f/image/wNAWYowEfkz5BvxZpi5rcTMh.jpg?f=fotoalbum_large)
Ik ga hier even verder mee en laat weten als het gelukt is. @darasta ik zal je 2e punt (- Bij het aanpassen van de code was het noodzakelijk om ook source IP aan te passen naar het IP adres van de warmtepomp, anders kon de home assistant NIBE integratie geen verbinding maken.) ook even meenemen in de test. Zelf heb ik een Nibe F1145-15 EXP (water-water) warmtepomp.
Hartelijk dank en fijne dagen!
@darasta wat bedoel je met "Met het volgen van de handleiding in TS" (Met TS?), bedoel je de handleiding die @serienummer heeft gemaakt o.b.v. de start van dit topic?
Ik zie nu inderdaad het verschil, in de handleiding staat om naar:
1. Instellingen en dan Apparaten en diensten te gaan en dan rechtsbeneden op "integratie toevoegen" te klikken en dan ESPHome te kiezen. -> dit werkt niet (dan verschijnt direct het scherm waarbij he het IP-adres van je ESP device moet intikken.
2. De juiste stap is inderdaad via de add-ons. Dus menu: Instellingen - Add ons en dan in het add-ons rechtsbeneden klikken op Add-on winkel". Dan ESPHome intikken en de ESPHome device builder kiezen en die installeren.
Zie screenshots. @serienummer mogelijk kun je dit nog aanpassen in je startpost en handleiding (maar eerst genieten van de feestdagen;)
:strip_exif()/f/image/gh1ZroBVoIiMnt9ASmOP78YZ.png?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/wNAWYowEfkz5BvxZpi5rcTMh.jpg?f=user_large)
Ik ga hier even verder mee en laat weten als het gelukt is. @darasta ik zal je 2e punt (- Bij het aanpassen van de code was het noodzakelijk om ook source IP aan te passen naar het IP adres van de warmtepomp, anders kon de home assistant NIBE integratie geen verbinding maken.) ook even meenemen in de test. Zelf heb ik een Nibe F1145-15 EXP (water-water) warmtepomp.
Hartelijk dank en fijne dagen!
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
/u/505572/crop5bef3094aa4d4_cropped.png?f=community)
/u/541350/crop671fe80d4a183_cropped.png?f=community)
:strip_exif()/u/41821/crop58f4fed0777f8.gif?f=community)
Ja, ik heb de stappen gevolgd uit de openingspost. Het ESPHome stuk was even uitzoeken omdat ik HA in een docker container draai.
Volgens mij heb ik voor de SMO 40, of SHK200S, gekozen al apparaat. In Home Assistant krijg je zo’n 1300 entiteiten
een enkele ervan geeft werklijk waardes. Uiteindelijk voldoende om een beeld van de werking te krijgen
Bij mijn sensor in de woonkamer kan ik instellen of de pomp op 'Auto' 'Handmatig' of 'Add. heat only' werkt, bij de bedrijfsstand. Misschien is die laatste alleen met het element?
Ik heb inmiddels in home assistant gevonden hoe ik het maximale vermogen in kan stellen, bedankt voor de tip!
[ Voor 7% gewijzigd door roltor op 14-01-2025 21:28 ]
/u/322053/wit.png?f=community)
Ik post de mijne ook even, goede ideeën zijn altijd welkom!
Idee is: bij overproductie SG-Ready pin gedrag nadoen, wanneer je SG-Ready zou gebruiken zet hij de volgende parameters: Offset +2 en LUXURY WTW.
Ik bereken gemiddelde van 10 minuten over fase 3 teruglevering.
Regel is, bij overproductie van > 1,2kWh voor meer dan 5 minuten en OFFSET staat op 0 zet dan OFFSET op 2 en WTW op LUXURY.
Andersom zelfde soort regel gemaakt, wanneer ik meer dan 5 minuten 2kWh gebruik over gemiddelde over fase 3 van 10 m en OFFSET is 2 dan zet ik OFFSET = 0 en WTW op NORMAL
Nibe's SG Ready implementatie die ik naboots
:no_upscale():strip_exif()/f/image/GNvoobLaV4pFcAuDxKG3cBQz.webp?f=user_large)
Idee is: bij overproductie SG-Ready pin gedrag nadoen, wanneer je SG-Ready zou gebruiken zet hij de volgende parameters: Offset +2 en LUXURY WTW.
Ik bereken gemiddelde van 10 minuten over fase 3 teruglevering.
Regel is, bij overproductie van > 1,2kWh voor meer dan 5 minuten en OFFSET staat op 0 zet dan OFFSET op 2 en WTW op LUXURY.
Andersom zelfde soort regel gemaakt, wanneer ik meer dan 5 minuten 2kWh gebruik over gemiddelde over fase 3 van 10 m en OFFSET is 2 dan zet ik OFFSET = 0 en WTW op NORMAL
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| alias: "Overproductie - start: Offset 2 and LUXURY"
triggers:
- trigger: numeric_state
entity_id:
- sensor.production_l3_averaged
for:
hours: 0
minutes: 5
seconds: 0
above: 1.2
conditions:
- condition: numeric_state
entity_id: number.heat_offset_s1_47011
above: -1
below: 1
actions:
- action: number.set_value
metadata: {}
data:
value: "2"
target:
entity_id: number.heat_offset_s1_47011
- action: select.select_option
metadata: {}
data:
option: LUXURY
target:
entity_id: select.hot_water_comfort_mode_47041
mode: single |
Nibe's SG Ready implementatie die ik naboots
[ Voor 12% gewijzigd door FTL op 20-01-2025 13:22 ]

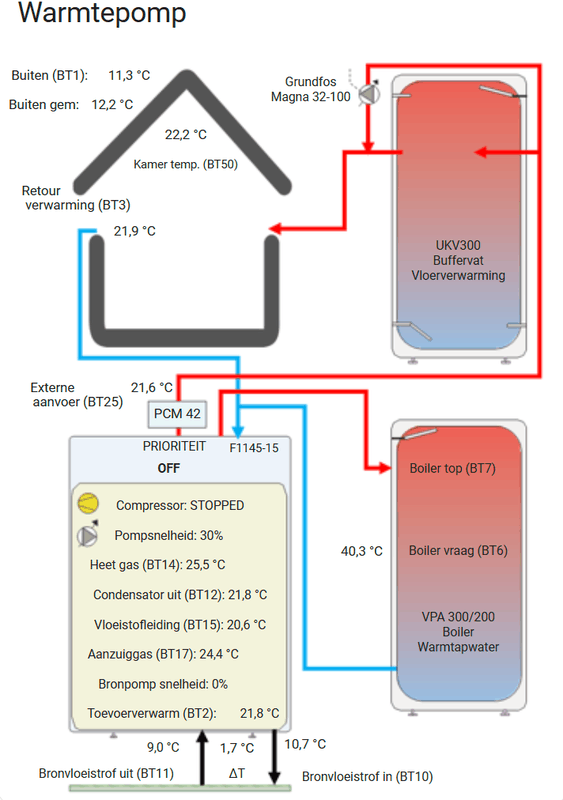

Mijn eerste setup is gelukt. Zie screenshot.
Aangezien ik wat problemen heb (het buffervat voor de vloerverwarming wordt niet warm) ben ik als eerste stap begonnen met het in kaart brengen van mijn huidige installatie incl. de huidige sensoren (in de warmtepomp en erbuiten).
Next steps voor mijn "projectje warmtepomp":
- het toevoegen van enkele aanvullende temperatuur sensoren aangezien er geen sensoren zitten in mijn buffervat voor de vloerverwarming wil ik in ieder geval de BT71 (retour vloerverwarming buffer naar warmtepomp) aansluiten. Tevens ga ik de boiler-top (BT7) aansluiten (tbv optiamlisatie warmtapwater). Ik heb op Ali enkele 10kOhm temperatuursensoren besteld, even kijken of dat gaat werken.
- Daarna verdere analyse problematiek en zodra ik de boel stabiel heb draaien dse ambitie om slim te gaan sturen o.b.v. prijzen i.c.m. zon-PV (stuur nu enkel via Nibe Smart Price Adaption).
Verdere tips die ik nog mee wil geven:
- Ergens las ik iemand die in de ESPHome code een api: reboot_timeout: 120s toegevoegd had. Als ik dat doe dan verlies ik op onregelmatige momenten de modbus verbinding.
- Als je, net als ik, een water-water warmtepomp hebt dan is het wel handig om een entiteit aan te maken om de Delta-T van je bron te gaan meten die idealter tussen de 3-7 graden dient te liggen (als de compressor draait). Dat kun je doen via menu: helper-temp[late-template een sensor. De yaml code die ik gebruik:
{{ states('sensor.eb100_ep14_bt10_brine_in_temp_40015')|float(0) - states('sensor.eb100_ep14_bt11_brine_out_temp_40016')|float(0) }}
/f/image/txCfLy3HzQI6NkZQ2MmciBBe.png?f=fotoalbum_large)
Aangezien ik wat problemen heb (het buffervat voor de vloerverwarming wordt niet warm) ben ik als eerste stap begonnen met het in kaart brengen van mijn huidige installatie incl. de huidige sensoren (in de warmtepomp en erbuiten).
Next steps voor mijn "projectje warmtepomp":
- het toevoegen van enkele aanvullende temperatuur sensoren aangezien er geen sensoren zitten in mijn buffervat voor de vloerverwarming wil ik in ieder geval de BT71 (retour vloerverwarming buffer naar warmtepomp) aansluiten. Tevens ga ik de boiler-top (BT7) aansluiten (tbv optiamlisatie warmtapwater). Ik heb op Ali enkele 10kOhm temperatuursensoren besteld, even kijken of dat gaat werken.
- Daarna verdere analyse problematiek en zodra ik de boel stabiel heb draaien dse ambitie om slim te gaan sturen o.b.v. prijzen i.c.m. zon-PV (stuur nu enkel via Nibe Smart Price Adaption).
Verdere tips die ik nog mee wil geven:
- Ergens las ik iemand die in de ESPHome code een api: reboot_timeout: 120s toegevoegd had. Als ik dat doe dan verlies ik op onregelmatige momenten de modbus verbinding.
- Als je, net als ik, een water-water warmtepomp hebt dan is het wel handig om een entiteit aan te maken om de Delta-T van je bron te gaan meten die idealter tussen de 3-7 graden dient te liggen (als de compressor draait). Dat kun je doen via menu: helper-temp[late-template een sensor. De yaml code die ik gebruik:
{{ states('sensor.eb100_ep14_bt10_brine_in_temp_40015')|float(0) - states('sensor.eb100_ep14_bt11_brine_out_temp_40016')|float(0) }}
:strip_exif()/f/image/txCfLy3HzQI6NkZQ2MmciBBe.png?f=user_large)
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
Nibe:F2040-12 SMO-40 BA-ST9040-2FE(365l) UKV100 vv:200m² - 280m² 850m³ Rc:5,9 bj:2021 - PV:8750Wp Growatt TLS-3 8k
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
Nibe:F2040-12 SMO-40 BA-ST9040-2FE(365l) UKV100 vv:200m² - 280m² 850m³ Rc:5,9 bj:2021 - PV:8750Wp Growatt TLS-3 8k
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
:strip_icc():strip_exif()/u/36469/calamarain_avatar_60_60.jpg?f=community){kind=avatar}
:strip_icc():strip_exif()/u/82897/crop63f36c8bdd065_cropped.jpg?f=community)
Dank voor de waarschuwing! Ik heb SG ready low price mode nu permanent aanstaan. Met Home Assistant schakel ik dat voor verwarming en tapwater aan en uit (dat kan wel via Modbus).
Ik heb het aangezet door een permanent draadje op AUX2 (X6:11-12).
:strip_exif()/f/image/T1crvWrROMqF0ZZAhWXKHduP.jpg?f=fotoalbum_large)
Update:
Ik ga een Shelly 1 gebruiken om te schakelen tussen SG Ready low price mode en SG Ready overcapacity mode.
Ik heb het aangezet door een permanent draadje op AUX2 (X6:11-12).
:no_upscale():strip_icc():strip_exif()/f/image/T1crvWrROMqF0ZZAhWXKHduP.jpg?f=user_large)
Update:
Ik ga een Shelly 1 gebruiken om te schakelen tussen SG Ready low price mode en SG Ready overcapacity mode.
[ Voor 8% gewijzigd door Calamarain op 24-03-2025 09:39 ]
:strip_icc():strip_exif()/u/1984/mz6-2.jpg?f=community)
![[Afbeelding]](https://tweakers.net/i/RLidFllYRH_H3GLW3vGb9NHV7Gs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/RiFkil4X4dqKqwlfmJLftfj7.jpg?f=user_large){kind=link}
Sinds kort overgestapt naar KPN, ik heb nog een brak modem waarbij je de IP ranges niet kan instellen
Het gevolg is dat mij HA in een andere range zit, ik moet NibeGW gaan vertellen welk IP dat is maar hoe? Ik ga liever niet alles opnieuw installeren.
Anders moet ik maar wachten tot KPN een nieuwe firmware pusht, zodat ik de IP range kan instellen.
Het gevolg is dat mij HA in een andere range zit, ik moet NibeGW gaan vertellen welk IP dat is maar hoe? Ik ga liever niet alles opnieuw installeren.
Anders moet ik maar wachten tot KPN een nieuwe firmware pusht, zodat ik de IP range kan instellen.
Ik heb bericht dat ik vannacht een nieuwe FW krijg.:
Sinds kort overgestapt naar KPN, ik heb nog een brak modem waarbij je de IP ranges niet kan instellen
Het gevolg is dat mij HA in een andere range zit, ik moet NibeGW gaan vertellen welk IP dat is maar hoe? Ik ga liever niet alles opnieuw installeren.
Anders moet ik maar wachten tot KPN een nieuwe firmware pusht, zodat ik de IP range kan instellen.
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Inmiddels een oplossing gevonden.:
Sinds kort overgestapt naar KPN, ik heb nog een brak modem waarbij je de IP ranges niet kan instellen
Het gevolg is dat mij HA in een andere range zit, ik moet NibeGW gaan vertellen welk IP dat is maar hoe? Ik ga liever niet alles opnieuw installeren.
Anders moet ik maar wachten tot KPN een nieuwe firmware pusht, zodat ik de IP range kan instellen.
In HA bij ESPHome, kies voor Edit, daar het nieuwe IP van HA toevoegen. Vervolgens deze d.m.v. de 3 puntjes opnieuw (draadloos) installeren op het bordje.
Ik heb het zo opgelost, en dat werkt.
:no_upscale():strip_icc():strip_exif()/f/image/P4J93GX7jBi2yreBBba6RYQp.jpg?f=user_large)
In Home Assistant heb ik op input A de Shelly 1 Plus, op input B het draadje (altijd aan).
En sg_ready_heating_48282 en sg_ready_hot_water_48284 lopen via Modbus. Als je die beide uitzet, zoals op de afbeelding, is het dus niet alsof SG Ready uitstaat.
:strip_exif()/f/image/z8f1PUGNM93KZynqm9i4RFtL.png?f=user_large)
Wat super cool @FTL !
Kun je mogelijk de helpercodes delen? Ik ben er nog niet zo handig in. Door een fietsongeluk heb ik afgelopen vrijdag mijn heup gebroken waardoor ik de komende weken moet gaan revalideren en wel wat meer tijd heb om zo nu en dan achter mijn laptop te kruipen en ermee aan de slag te gaan.
Is je warmtepomp op 1 fase aangesloten? Ik heb een 15kW warmtepomp en die is op 3-fasen aangesloten dus zal ik iets andere berekeningen moeten maken.
Hoe heb jij je setpoints voor consumptie (> 1 kWh) en productie (<1500w) bepaald?
Verder vroeg ik me nog af hoe/waar je de graadminuten kunt zien? Maw hoe weet je dat -240 de trigger is dat ie moet gaan verwarmen? Of is dat altijd?
Sorry voor de hoeveelheid vragen, maar je bent met een mooi en waardevol stukje ontwikkeling bezig waar ik graag op aansluit om mee te bouwen. Zeker met de zomer in aantocht
Thanks!
Nibe F1145-15 EXP | PCM42 koeling | KV300 buffervat vloerverwarming | VPA300 boilervat | UKV20 500L buffervat zwembad + ELK9(kW) elek.backup element | POOL40 | 80L E-boiler | NibeGW voor HASS MODBUS koppeling | Zon-PV: 23,49 kWP + SE25K Solaredge omvormer
